1 Diplomityöseminaari.5. Nimi: Aihe: Valvoja: Ohjaaja: Teettäjä: Leimakytkentää hyödyntävien virtuaaliverkkojen vertailu Prof. Raimo Kantola DI Jarno Salmela Sonera Oyj.5. Diplomityöseminaari

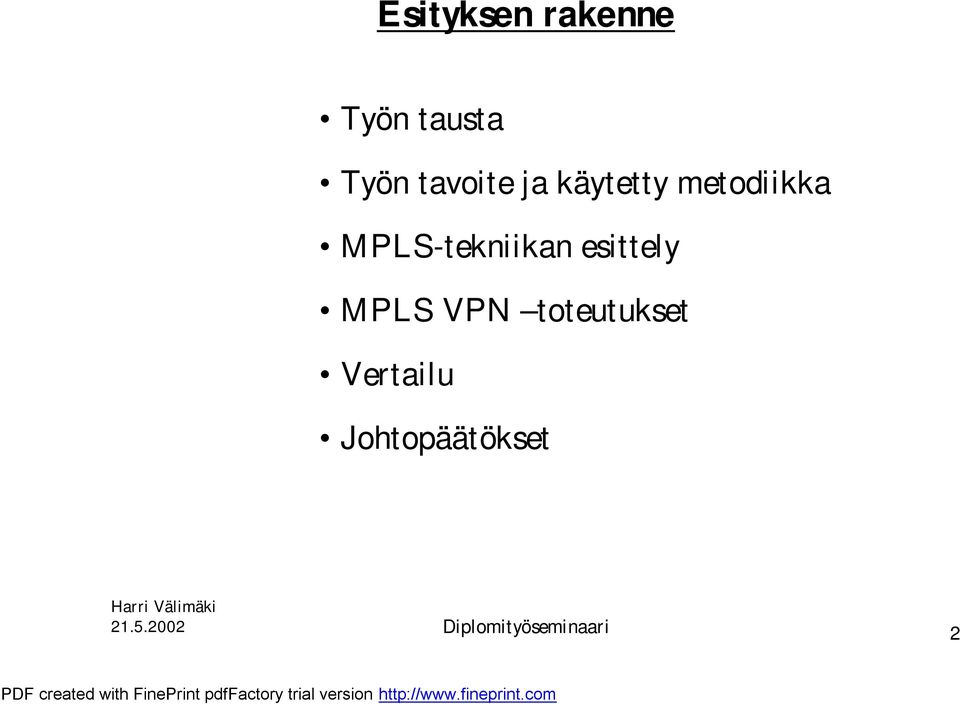

2 Esityksen rakenne Työn tausta Työn tavoite ja käytetty metodiikka MPLS-tekniikan esittely MPLS VPN toteutukset Vertailu Johtopäätökset.5. Diplomityöseminaari

3 Työn tausta Nykyiset operaattorin rakentamat VPN-verkot pohjautuvat ATM ja/tai Frame Relay tekniikkaan Yritys A 4 Frame Relay Yritys A 5 Yritys A 3 IWF Yritys B Yritys B Sovelluspiste ATM Yritys A Sovelluspiste Yritys A GW B FW B GW A FW A Yhdysliikenne <-> VPN B Verkonhallinta GW verkko GW Internet.5. Diplomityöseminaari 3

Yritys B Sovelluspiste ATM Yritys A Sovelluspiste Yritys A GW B FW B GW A FW A

4 Työn tavoite ja käytetty metodiikka MPLS-tekniikka mahdollistaa uuden tavan rakentaa VPN-verkkoja Tavoite oli löytää vastaus seuraaviin kysymyksiin: Miten uudet MPLS VPN tekniikat eroavat toisistaan? Miten siirrytään vanhasta tekniikasta asteittain uuteen? Uusien MPLS VPN tekniikoiden keskinäinen yhteistoiminta? Metodiikkana teoreettinen, kirjallisuuteen pohjautuva vertailu operaattorin näkökulmasta.5. Diplomityöseminaari 4

Miten siirrytään vanhasta tekniikasta asteittain uuteen?

5 MPLS-tekniikan historiaa IP reitityksen ongelmat ATM SAR piirin nopeusongelmat ATM/FR VPN verkkojen ongelmat Skaalautuvuus Uudet sovellukset Valmistajakohtaiset leimakytkentäratkaisut.5. Diplomityöseminaari 5

ongelmat Skaalautuvuus Uudet sovellukset

6 MPLS-tekniikan esittely Multi Protocol Switching Erilliset välitys- ja kontrollikomponentit LSR leimareititin LER MPLS-verkon reunareititin Leima Kytkentäluokka (FEC) LDP leimojen jakeluprotokolla LSP leimapolku Switch Router Edge Router Forwarding Equivalence Class Distribution Protocol Switched Path.5. Diplomityöseminaari 6

Kytkentäluokka (FEC) LDP leimojen jakeluprotokolla LSP leimapolku Switch Router

7 MPLS-verkko IP -verkko R MPLS -verkko LSR MPLS -reunareititin IP -reititin LER LER LSR LSR MPLS -leimareititin R IP -verkko.5. Diplomityöseminaari 7

8 MPLS-verkon toiminta PE P R LER LER LSR LSR R P PE DATA IP-hdr. DATA IP-hdr. A DATA IP-hdr. B DATA IP-hdr. DATA IP-hdr. B X LSP A LSP X.5. Diplomityöseminaari 8

9 VPN-referenssiverkko Mikä on VPN-verkko? Asiakasverkko Varayhteys Asiakaslinkki PE Palveluntarjoajan verkko P P PE Asiakasverkko VPN B Asiakasverkko VPN B Varayhteys PE P PE Asiakasverkko VPN tunneli.5. Diplomityöseminaari 9

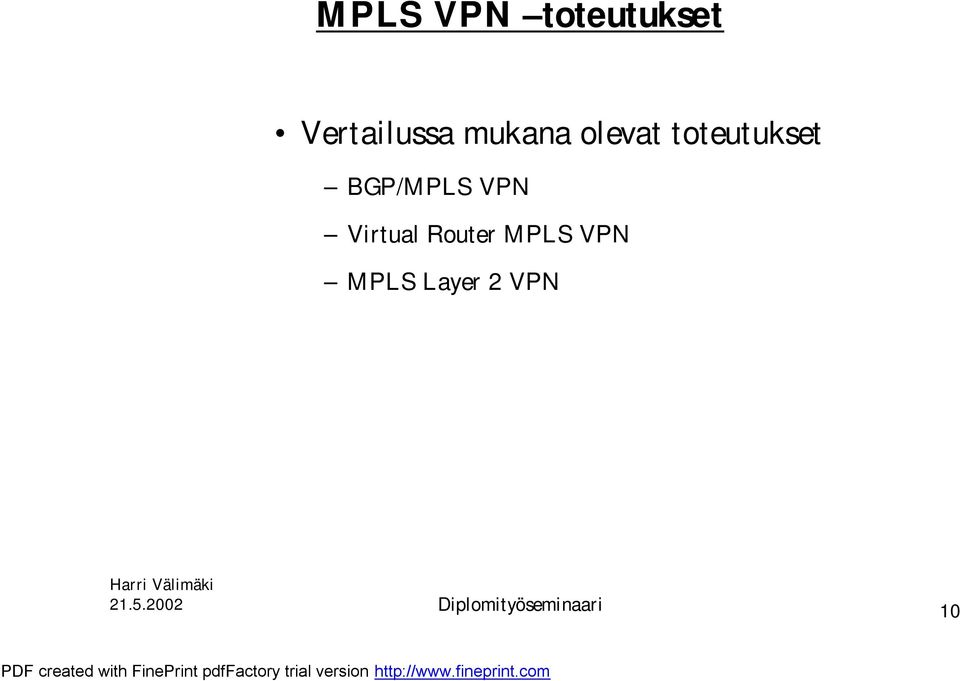

10 MPLS VPN toteutukset Vertailussa mukana olevat toteutukset BGP/MPLS VPN Virtual Router MPLS VPN MPLS Layer VPN.5. Diplomityöseminaari

11 BGP/MPLS VPN Tekniset ratkaisut: Reititysinformaation rajoitettu jakelu VPN-kohtaiset reititystaulut VPN-IP osoitteet Leimapolku PE-reitittimien välillä.5. Diplomityöseminaari

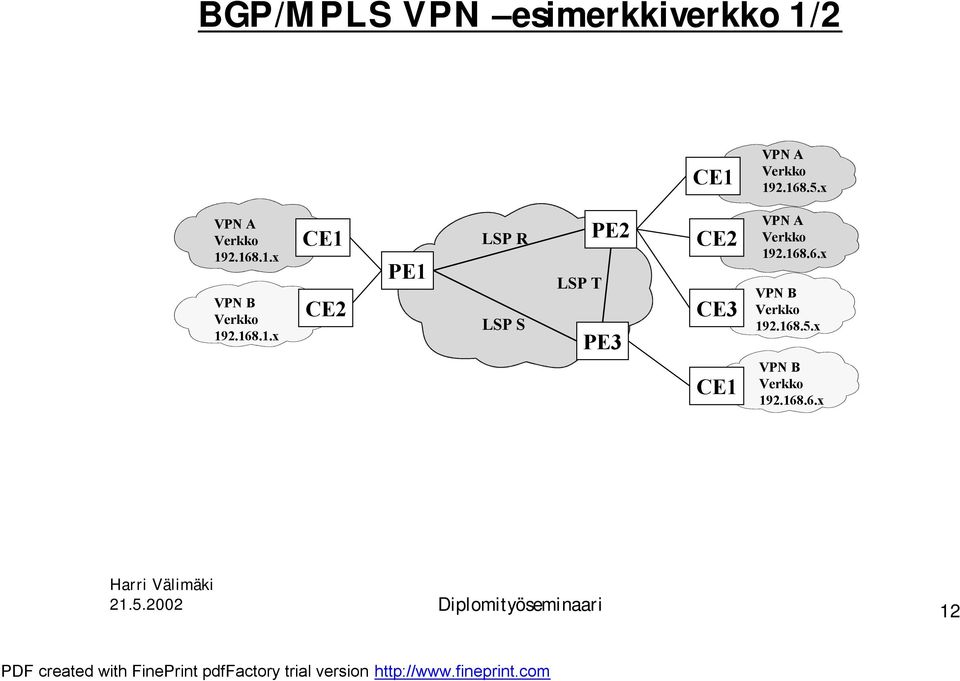

12 BGP/MPLS VPN esimerkkiverkko / x x VPN B x PE LSP R LSP S LSP T PE PE x VPN B x VPN B x.5. Diplomityöseminaari

13 BGP/MPLS VPN esimerkkiverkko / x VPN B x 3 VRF VPN_A Port: RD: A Export RT: A Import RT: A VRF VRF VRF VPN_B Port: 3 RD: B Export RT: H Import RT: S PE PE VRF VPN_A Port:, 3 RD: A Export RT: A Import RT: A VRF VRF VRF VPN_B Port: 4 RD: B Export RT: S Import RT: H x x VPN B x.5. Diplomityöseminaari 3

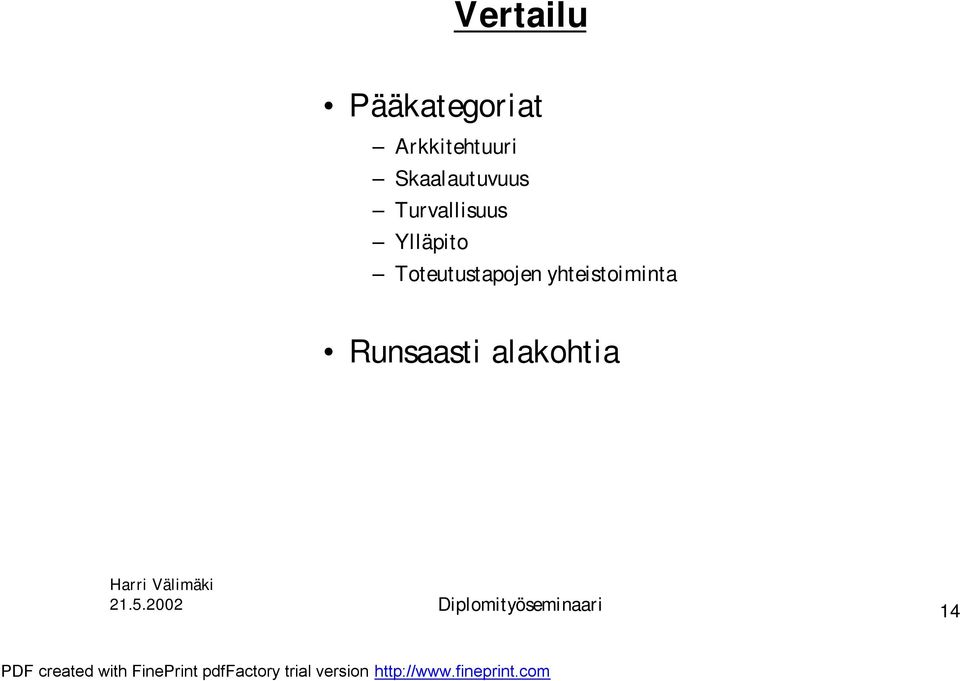

14 Vertailu Pääkategoriat Arkkitehtuuri Skaalautuvuus Turvallisuus Ylläpito Toteutustapojen yhteistoiminta Runsaasti alakohtia.5. Diplomityöseminaari 4

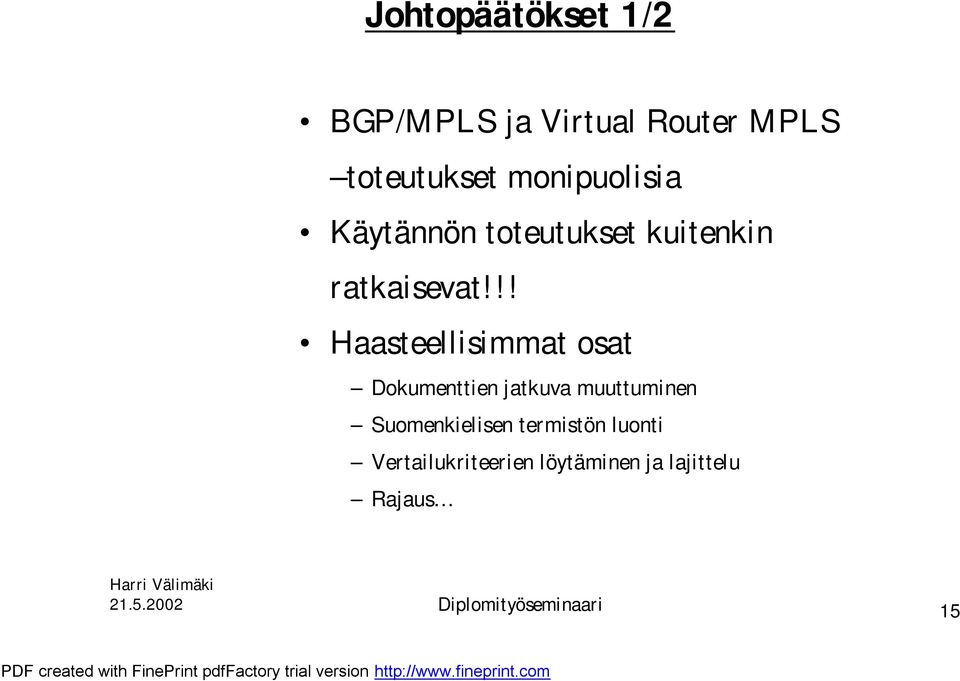

15 Johtopäätökset / BGP/MPLS ja Virtual Router MPLS toteutukset monipuolisia Käytännön toteutukset kuitenkin ratkaisevat!!! Haasteellisimmat osat Dokumenttien jatkuva muuttuminen Suomenkielisen termistön luonti Vertailukriteerien löytäminen ja lajittelu Rajaus.5. Diplomityöseminaari 5

!! Haasteellisimmat osat Dokumenttien jatkuva muuttuminen

16 Johtopäätökset / Jatkotutkimusmahdollisuuksia Palvelujen toteutus MPLS VPN verkossa Muiden VPN-toteutusten vertailu luomallani kriteeristöllä Samaan PE-reitittimeen implementoitujen toteutusten yhteistoiminnan selvittäminen Kysymyksiä?.5. Diplomityöseminaari 6

luomallani kriteeristöllä Samaan PE-reitittimeen

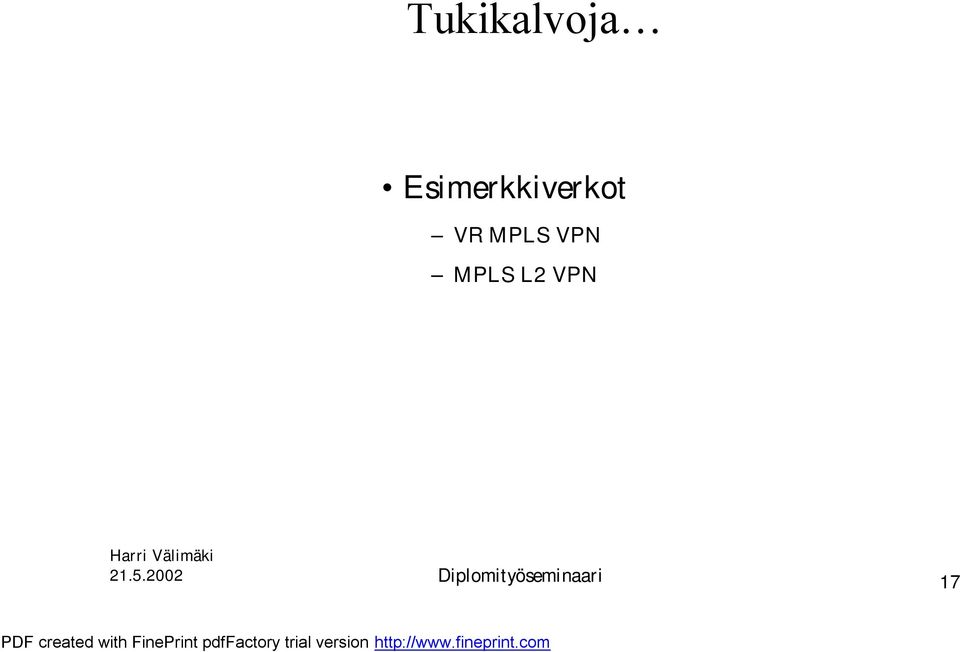

17 Tukikalvoja Esimerkkiverkot VR MPLS VPN MPLS L VPN.5. Diplomityöseminaari 7

18 Virtual Router MPLS VPN / x VPN B x Virtuaalisen reitittimen määritelmä: Emuloi fyysistä reititintä rauta- ja ohjelmistotasolla Esimerkkiverkko PE LSP R LSP S VR A ID Yhdys- VR VR Y Yhdys- VR PE VR A ID Yhdys- VR B VR ID LSP T x x VR A ID VR B ID PE x VPN B x.5. Diplomityöseminaari 8

19 Virtual Router MPLS VPN / IN Destination x x x IN Destination x a OUT Port b b OUT Port h PE VR A ID VR B ID Yhdys- VR IN a b h X Y Inner A B H OUT Outer S R S Port 3 Yhdys VR:n porttimäärittelyt VR ID VR ID 3 Yhdys- VR VR A VR B ID ID Yhdys- VR P IN Destination x x x a OUT Port b b PE3 IN OUT Inner Outer Port a X S b B T h Y S A H 3 IN OUT Destination Port x h.5. Diplomityöseminaari 9

20 MPLS Layer VPN Kytkentä PE-reitittimessä L- informaation perusteella L-osoitteiden ylivaraus.5. Diplomityöseminaari

21 MPLS Layer VPN esimerkkiverkko / Mainostukset vastaanotettu: leimat -9 4 leimat -5 LSP PE PE LSP PE PE3 Mainostukset vastaanotettu: leimat -9 3 leimat -9 4 leimat -5 LSP PE PE LSP PE PE / / PE LSP LSP PE3 LSP PE -5 Mainostukset vastaanotettu: leimat -9 leimat -9 3 leimat -9 LSP PE3 PE 5 LSP PE3 PE / /4.5. Diplomityöseminaari

22 MPLS Layer VPN esimerkkiverkko / Dest / / Dest IN PE Inner Outer 3 3 OUT Port LSP LSP Diplomityöseminaari 3 4 IN PE3 IN LSP PE Inner Outer OUT Inner Outer 5 5 OUT -5 Port Port -9 Dest /4 Dest /4
