1 LATTIALÄMMITYS UNIVERSAL SULANAPITO VUODONILMAISUJÄRJESTELMÄ WSS ARMATUR CONEX B-PRESS B-PRESS SÄHKÖSINKITTY PURISTUSTYÖKALUT LK Tuoteluettelo

2 Pidätämme oikeuden painovirheisiin ja muutoksiin ilman ilmoitusta. Päivitetty valikoima ja dokumentaatio löytyy aina osoitteesta Sisällysluettelo Tervetuloa LK Systemsille... 2 Tervetuloa meille... 3 LK Lattialämmitys... 5 LK Universal LK Sulanapito LK Vuodonilmaisujärjestelmä WSS LK Armatur LK >B<Press LK >B<Press Sähkösinkitty LK Conex LK Puristustyökalut Tuoteluettelo

3 Olemme yksi johtavista LVI-alan toimijoista Pohjoismaissa. Toiminnassamme yhdistyvät korkea tekninen osaaminen sekä markkinoiden tarpeen tarkka seuranta. Kehittämämme LVIratkaisut ovat monille itsestään selvä valinta, josta olemme ylpeitä. Samalla se kannustaa meitä uudistumaan ja parantamaan entisestään työskentelyämme markkinoiden parhaiden tuotteiden ja järjestelmien parissa. Tervetuloa LK Systemsille LK-konserni LK Systems on yksi Lagerstedt & Kranz AB konsernin neljästätoista tytäryhtiöstä. Konserniin kuuluu myös venttiilejä OEM-asiakkaille valmistava LK Armatur AB Helsingorgissa, itse kehitettyjä PE-Xa putkia valmistava LK Pex AB Ulricehamnissa ja offshore-teollisuuden venttiilien tuotantoon suuntautunut LK Valves Norjassa ja Ruotsissa. Meillä on myös LVI-markkinoilla toimivia sisaryhtiöitä Ruotsissa, Norjassa ja Iso- Britanniassa. Tuotteet ja järjestelmät Menestymisemme takana ovat itse kehitetyt LVI-järjestelmät sekä johtavien eurooppalaisten tavaramerkkien maahantuonti. Tuotevalikoimamme koostuu erilaisista putki- ja liitinjärjestelmistä, tärkeimpinä lattialämmitys-, käyttövesi- ja komposiittiputkijärjestelmät. Konsernin sisällä toimii myös asiakkaan tarpeisiin räätälöityjä, tehdasvalmisteisia LVIratkaisuja valmistava LK Prefab. Organisaatio Asiakaskuntamme koostuu LVI-asennusliikkeistä, tukkuliikkeistä, suunnittelijoista ja rakennuttajista. Heitä palvellaksemme olemme kehittäneet tehokkaan ja osaavan organisaation, jolla on kyky huolehtia sekä isoista että pienistä asiakkaista nopeasti ja ammattitaitoisesti. Keskusvarastomme sijaitsee Malmössä, josta tuotteet toimitetaan tehokkaasti ympäri Eurooppaa. Suomessa asiakkaita palvelee varastomme Tuusulassa. 3

4 Tervetuloa meille! Huoltotie Tuusula info@lksystems.fi Kim Lindevall Maajohtaja Puh: S-posti: kll@lk.nu Markku Leikas Tuotepäällikkö Armatur, Conex, B-Press, Työkalut Puh: S-posti: mls@lk.nu Kimmo Puuska Tuotepäällikkö Lattialämmitysjärjestelmät Puh: S-posti: kp@lk.nu Tero Luostarinen Tuotepäällikkö Käyttövesijärjestelmät, Prefab-valmisosatuotteet Puh: S-posti: tlu@lk.nu Jani Saastamoinen Alupäällikkö Länsi-Suomi Puh: S-posti: jsa@lk.nu Jun Matsumoto Alupäällikkö Etelä-Suomi Hanna Holopainen Projektipäällikkö Lattialämmitys Merit Masing-Puuska Tarjouslaskenta ja myynti, Lattialämmitys Mari Rahikainen Lattialämmityssuunnittelu ja myynti Heidi Pekurinen Lattialämmityssuunnittelu ja myynti Puh: S-posti: jma@lk.nu Puh: S-posti: hho@lk.nu Puh: S-posti: mpu@lk.nu Puh: S-posti: mra@lk.nu Puh: S-posti: hpn@lk.nu Sari Kantele Lattialämmityssuunnittelu Puh: S-posti: sk@lk.nu Satu Saksman Materiaalitoiminnot & Laskutus Puh: S-posti: ss@lk.nu Mika Ustinov Myynti & Varasto Puh: S-posti: mu@lk.nu Alexandru Rohozneanu Varasto S-posti: ar@lk.nu Laskutusta koskevat kyselyt: Toimituksia koskevat kyselyt:

5 Lattialämmitys LK Lattialämmitys Sisältö Pikaopas Pikaopas LK Lattialämmitys... 6 Pikaopas LK Jakotukki RF... 9 Lisävarusteopas - LK Jakotukki Qmax Syöttöputken ohjeellinen mitoitus Pikaopas LK Sekoitusryhmät Pikaopas LK Minisekoitusryhmä M60n Tuoteluettelo Putket Asennusosat - Betonivalu Asennusosat - Lattiapalkeille Asennusosat - Kantaville lattioille Liima ja Primer Jakotukit Liitinosat RF Säätöventtiilit Jakotukki Qmax Puristusliittimet PV PushFit Jakotukkikaapit Jakotukkikaapit - Ovet Tehdasvalmisteiset kaapit Jakotukkikaapit - Lisätuotteet Huonesäätö - Standard Langallinen kommunikaatio Huonesäätö - ICS.2 Langallinen/langaton kommunikaatio Huonesäätö TR Huonesäätö Lisätuotteet Sekoitusryhmät - Minipiiriventtiili M Sekoitusryhmät - Minisekoitusryhmä M60n Sekoitusryhmät - Jakajasekoitusryhmä VS Sekoitusryhmät - Sekoitusryhmä Sekoitusryhmät - Sekoitusryhmä UHP Vaihdinpaketti Sähkökattilat Koneet & Työkalut Lattialämmityspaketit

6 Lattialämmitys Pikaoppaat Pikaopas LK Lattialämmitys Pikaopas LK Lattialämmitys LK Putkipidikelista 16 LK Putkipidikelista 16 LK Putkipidikelista 16 käytetään betonivalussa. Lista kiinnitetään putkisangoilla eristeeseen tai proppaamalla betonilattiaan. Materiaalin menekki LK Putkipidikelista 16 LK Universal-putki 16 asennusvälillä k/k 160 7,0 m/m² LK Universal-putki 16 asennusvälillä k/k 240 4,6 m/m² LK Universal-putki 16 asennusvälillä k/k 320 3,5 m/m² LK Putkipidikelista 16, 4 m 0,3 kpl/m² LK Putkipidikelista 16, 2 m 0,6 kpl/m² LK Putkisanka 3,0 kpl/m² Piirin pituus enintään n. 90 m lämmöntarpeen ollessa 50 W/m². LK Järjestelmälevy 30 LK Järjestelmälevy 30 LK Järjestelmälevyä 30 käytetään betonirakenteisissa lattioissa ja levy toimii samalla lisäeristeenä. Materiaalin menekki LK Järjestelmälevy 30 LK Universal-putki X16 k/k 160 7,0 m/m² LK Universal-putki X16 asennusvälillä k/k 240 4,6 m/m² LK Universal-putki X16 asennusvälillä k/k 320 3,5 m/m² LK Järjestelmälevy 30 1 pks/10 m² Piirin pituus enintään n. 90 m lämmöntarpeen ollessa 50 W/m². LK HeatFloor 22 LK HeatFloor 22 lattiapalkeille LK HeatFloor 22 Uralevyä käytetään kantavana aluslattiana, kun lattialämmitys asennetaan puurakenteiseen lattiaan. LK Universal-putki X16 asennetaan lämmönjakopelteihin. Putken käännöksissä käytetään urakääntölevyä. Materiaalin menekki LK HeatFloor 22 LK Universal-putki 16 k/k 200 5,7 m/m² LK HeatFloor 22, uralevy...1,0 kpl/m² ilman kääntöalaa LK HeatFloor 22, kääntölevy 1,4 kpl//m kääntöalueen alueella LK Lämmönjakopelti 16 4,0 kpl/m² Piirin pituus enintään n. 90 m lämmöntarpeen ollessa 50 W/m². Materiaalimenekki n. 1,4 kpl / m kääntöala. LK Palkistopelti LK Palkistopelti lattiapalkeille Järjestelmää käytetään puurakenteisessa lattiassa, jonka palkkiväli on k/k 600 mm. Palkistopelti asetetaan pituussuuntaisesti palkkien väleihin ja naulataan kiinni palkkien pintaan. Rakennekorkeus on sama kuin palkistopellin korkeus, eli 0,5 mm. Lattian pintamateriaalin pitää olla kantava. Materiaalin menekki LK Palkistopelti LK Universal-putki X16 k/k 200 5,7 m/m² LK Palkistopelti 3,6 kpl/m² Piirin pituus enintään n. 90 m lämmöntarpeen ollessa 50 W/m². LK Lämmönjakopelti harvalaudoituksessa LK Lämmönjakopelti harvalaudoituksessa Järjestelmää käytetään yleensä puurakenteisessa lattiassa, harvalaudoituksen kanssa. Harvalaudoitus naulataan poikittain palkkien suuntaan nähden. Lämmönjakopelti asetetaan harvalaudoituksen väliin jääviin uriin. Rakennekorkeus on sama kuin harvalaudoituksen korkeus, eli 22 mm. Lattian pintamateriaalin pitää olla kantava. Materiaalin menekki LK Lämmönjakopelti 16 LK Universal-putki X16 asennusvälillä k/k 200 5,7 m/m² LK Lämmönjakopelti 16 4,0 kpl/m² Materiaalin menekki LK Lämmönjakopelti 20 LK Lattialämmitysputki 20 mm asennusvälillä k/k 300 3,8 m/m² LK Lämmönjakopelti 20 2,5 kpl/m2 Piirin pituus enintään n. 90 m lämmöntarpeen ollessa 50 W/m². FI.33.G

7 Pikaoppaat Pikaopas LK Lattialämmitys Lattialämmitys LK Uralevy EPS 30/50/70 LK Uralevy EPS 30/50/70 Järjestelmää käytetään, kun lattialämmitys asennetaan kantavan lattian päälle, josta puuttuu eristys alaspäin. Sopii hyvin olemassa olevan maanvaraisen laatan päälle sekä kellaritiloihin. Materiaalin menekki LK Uralevy EPS 30/50/70 LK Universal-putki X16 asennusvälillä k/k 200 5,7 m/m² LK Lämmönjakopelti 16 4,2 kpl/m² LK Uralevy EPS ,5 kpl/m² ilman kääntöalaa kääntöalaa LK Kääntölevy EPS 30/50/70 0,9 kpl/m kääntöalueen alueella Piirin pituus enintään n. 90 m lämmöntarpeen ollessa 50 W/m². Kääntöala m² = EPS-kääntölevyjen määrä 0,36. LK Lattialämmityslevy Silent 30 LK Lattialämmityslevy Silent 30 LK Lattialämmityslevy Silent 30 asennetaan uivana kantavan lattiarakenteen päälle kuiviin tiloihin. Järjestelmä on rakennettu 30 mm paksuisesta EPSeristyslevystä, joka vaimentaa askelääniä välipohjassa. Levyt on pinnoitettu ruudullisella foliolla, joka helpottaa lattialämmitysputkien asennusta LK Sankakiinnittimellä 3D Premium. Putket valetaan Bostik 1050 Fiber -tasoitemassaan tai vastaavaan. Materiaalin menekki LK Lattialämmityslevy Silent 30 LK Universal-putki X16 c/c ,7 m/m² LK Universal-putki X16 c/c ,8 m/m² LK Lattialämmityslevy Silent pkt/10 m² LK Reunanauha... 1 rulla riittää huoneeseen, jonka ympärysmitta on 25 m LK Kiinnitinsanka 3D Premium 30 mm sankaa per lattianeliömetri LK Uralevy EPS 16 LK Uralevy EPS 16 LK Uralevy EPS 16 voidaan asentaa joko uivana tai liimata kantavaan alustaan. Levyn rakennekor- keus on erittäin matala, joten se soveltuu hyvin korjaus-/ uudisrakennuskohteisiin. Mikäli levy liimataan kantavaan alustaan, klinkkeri voidaan asentaa suoraan levylle ilman rakennekorkeutta nostavaa välilattiaa. Levy on pinnoitettu alumiinipellillä, joten se levittää tasaisesti lattian pintaan. Pintamateriaaliksi voidaan valita parketti, klinkkeri tai muovimatto. Materiaalin menekki LK Uralevy EPS 16 LK Universal-putki 12 asennusvälillä k/k 150 7,0 m/m² LK Uralevy EPS 16 1,5 kpl/m² ilman kääntöalaa LK Kääntölevy EPS 16 1,66 kpl/m kääntöalueen alueella LK Syöttölevy EPS 16 0,4 kpl/m² Piirin pituus enintään n. 70 m lämmöntarpeen ollessa 50 W/m². Kääntöala m² = EPS-kääntölevyjen määrä 0,18 LK Putkipidikelista 8 LK Putkipidikelista 8 Putki asennetaan putkipidikelistaan. Putki ja lista valetaan betoniin tai muuhun tasoitemassaan. Materiaalin menekki LK Putkipidikelista 8 LK Universal-putki 8 1 asennusvälillä k/k 120 9,0 m/m² LK Putkipidikelista 8 1,7 kpl/m² Piirin pituus enintään n. 45 m lämmöntarpeen ollessa 50 W/m². LK Putkipidikelista 12 LK Putkipidikelista 12 Putki asennetaan putkipidikelistaan. Putki ja lista valetaan betoniin tai muuhun tasoitemassaan. Materiaalin menekki LK Putkipidikelista 12 LK Universal-putki 12 2 asennusvälillä k/k 150 7,0 m/m² LK Putkipidikelista 12 1,7 kpl/m² Piirin pituus enintään n. 70 m lämmöntarpeen ollessa 50 W/m². FI.33.G

8 Lattialämmitys Pikaoppaat Pikaopas LK Lattialämmitys LK Jakotukki RF LK Jakotukkikaappi LL LK Jakotukkikaappia LL käytetään, kun halutaan peittää LK Jakotukki RF. Kaapissa on vesitiivis pohja, jossa on kumitiivisteiset putkien läpivientireiät. Kaapin pohjassa on ylivuotoputki, minkä kautta mahdolliset vuodot voidaan ohjata näkyviin haluttuun paikkaan. Kaappi on valmistettu jauhemaalatusta 1 mm:n teräspellistä, RAL Kaappi asennetaan upotettuna seinään tai seinän pintaan. Seinän rakennesyvyyden pitää olla vähintään 95 mm. LK Huonesäätö Standard S1 (langallinen) LK Huonesäätö Standard on langallinen, itsemodulointitekniikalla varustettu säätöjärjestelmä LK Lattialämmitystä varten. Huonesäätöjärjestelmään kuuluu LK Huonetermostaatti S1, LK Kytkentärasia NO ja LK Toimilaite NO. Järjestelmässä on sisäänrakennettu toimilaitteiden koekäyttö sekä mahdollisuus potentiaalivapaan releen kautta ohjata lämmitysjärjestelmän pumppua. LK Huonesäätö Standard S2 (langallinen) LK Huonesäätö Standard S2 on langallinen, itsemodulointitekniikalla varustettu säätöjärjestelmä LK Lattialämmitystä varten. Huonesäätöjärjestelmään kuuluu LK Huonetermostaatti S2, LK Kytkentärasia NO ja LK Toimilaite NO. Järjestelmässä on sisäänrakennettu toimilaitteiden koekäyttö sekä mahdollisuus potentiaalivapaan releen kautta ohjata lämmitysjärjestelmän pumppua. LK Huonesäätö ICS.2 W (langallinen) LK ICS.2-W on langallinen säätöjärjestelmä LK Lattialämmitystä varten. Huonesäätöjärjestelmään kuuluu LK Termostaatti ICS.2-W, LK Vastaanotinyksikkö ICS.2 sekä LK Toimilaite NO. Näytöllä varustettuja termostaatteja on saatavana korkeakiilto valkoisena ja mustana sekä hopeanharmaana. Järjestelmässä on monia älytoimintoja, kuten itsemodulointitekniikka, toimilaitteiden koekäyttö, mahdollisuus etäohjaukseen internetin kautta LK Webserver avulla (lisävaruste), adaptiivinen viikko-ohjelma, loma-asetus, loki-/analyysitoiminto sekä releet lämmönlähteen ja pumpun ohjaukseen. LK Huonesäätö ICS.2 RF (langaton) LK ICS.2-RF on langaton säätöjärjestelmä LK Lattialämmitystä varten. Huonesäätöjärjestelmään kuuluu LK Termostaatti ICS.2-RF, LK Vastaanotinyksikkö ICS.2 sekä LK Toimilaite NO. Näytöllä varustettuja termostaatteja on saatavana korkeakiilto valkoisena ja mustana sekä hopeanharmaana. Järjestelmässä on monia älytoimintoja, kuten itsemodulointitekniikka, mahdollisuus etäohjaukseen internetin kautta LK Webserver ICS.2 (lisävaruste), adaptiivinen viikko-ohjelma, loma-asetus, loki-/analyysitoiminto sekä releet lämmönlähteen ja pumpun ohjaukseen. FI.33.G

9 Lisävarusteopas Pikaopas LK Jakotukki RF Pikaoppaat Pikaopas LK Jakotukki RF Lattialämmitys LK Jakotukki RF 1. Tuotenro LK Jakotukki RF 2 1. Tuotenro LK Jakotukki RF 3 1. Tuotenro LK Jakotukki RF 4 1. Tuotenro LK Jakotukki RF 5 1. Tuotenro LK Jakotukki RF 6 1. Tuotenro LK Jakotukki RF 7 1. Tuotenro LK Jakotukki RF 8 1. Tuotenro LK Jakotukki RF 9 1. Tuotenro LK Jakotukki RF Tuotenro LK Jakotukki RF Tuotenro LK Jakotukki RF 12 LK Liitososat 2. Tuotenro LK Kytkentäliitin RF 12 2,0 2. Tuotenro LK Kytkentäliitin RF 16 2,0/2,2 2. Tuotenro LK Kytkentäliitin RF 17 2,0 2. Tuotenro LK Kytkentäliitin RF 20 2,0 2. Tuotenro LK Kytkentäliitin 20 2,8 2. Tuotenro LK Kytkentäliitin RF Cu Tuotenro LK Kytkentäliitin RF Cu Tuotenro LK Puristuskytkentäliitin koko Tuotenro LK Puristuskytkentäliitin koko 20 x 2, Tuotenro LK Kierrekansi 5. Tuotenro LK Ohitus RF 6. Tuotenro LK Ohitus Delta P RF 7. Tuotenro LK Automaattinen ilmanpoistin RF 8. Tuotenro LK Palloventtiili Suora 1 uk/sk 9. Tuotenro LK Palloventtiili Kulma 1 uk/sk 10. Tuotenro LK Merkintälipuke R 11. Tuotenro LK Painemittari RF LK Putkentaivutustuki 12. Tuotenro LK Putkentaivutustuki PL Tuotenro LK Putkentaivutustuki avonainen Tuotenro LK Putkentaivutustuki PL Tuotenro LK Putkentaivutustuki Tuotenro LK Kiinnityslevy (LK Putkentaivutustuelle 16) 15. Tuotenro LK Putkentaivutustuki PL Tuotenro LK Putkentaivutustuki PL 40 FI.33.G

10 Lattialämmitys Pikaoppaat Pikaopas LK Jakotukki RF LK Säätöventtiili 16. Tuotenro LK OptiFlow 2-16 l/min, Tuotenro LK OptiFlow 4-36 l/min, Tuotenro LK Vaihtonippa uk/sk 1 /1, kulma 18. Tuotenro LK Vaihtonippa uk/sk 1 /1, suora LK Liitinsarja syöttöputkelle 19. Tuotenro LK Liitinsarja Suora 1 uk uk//25 2,3 19. Tuotenro LK Liitinsarja Suora 1 uk uk/32 2,9 19. Tuotenro LK Liitinsarja AX25 (25 3,5). Huom! Lisävarusteena Conex Suora 1 uk/cu Tuotenro LK Liitinsarja Kulma 1 uk uk/25 2,3 20. Tuotenro LK Liitinsarja Kulma 1 uk/32 2,9 20. Tuotenro LK Liitinsarja AX25 (25 3,5). Huom! Lisävarusteena Conex Kulma 1 uk/cu 28. LK Langallinen huonesäätö Standard S1 (NO) 24V AC 27. Tuotenro LK Termostaatti S1 28. Tuotenro LK Termostaatti S1 Dti (piilotettu lämpötilansäädin) 29. Tuotenro LK Termostaatti S1 EXT 30. Tuotenro LK Suojakupu Tuotenro LK Peitekehys S1 31 a. Tuotenro LK Kytkentärasia (NO) 230/24V AC 31 b. Tuotenro LK Kytkentäliitin Tuotenro LK Ulkoinen anturi S1 (lattia-anturi) 33. Tuotenro LK Toimilaite 34. Tuotenro LK Jakotukkisäädin 2-tie Huom! Lisävarusteena LK Puoliliitin Cu 22, Cu 28 tai PEX Tuotenro LK Muuntaja 230/24 V AC LK Puristusliittimet syöttöputkelle 21. Tuotenro LK Puristusliitin PV Suora 25 1 uk (25 2,3/2,5) 21. Tuotenro LK Puristusliitin Suora 32 1 uk (32 2,9/3,0) 21. Tuotenro LK Puristusliitin Suora AX25 1 uk (25 3,5) 22. Tuotenro LK Puristusliitin PV Kulma 25 1 uk (25 2,3/2,5). 22. Tuotenro LK Puristusliitin Kulma 25 ¾ uk (25 3,5). Huom! Lisävarusteena holkki ¾ sk/1 uk 22. Tuotenro LK Puristusliitin Kulma 32 1 uk (32 2,9/3,0) b 33 LK Syöttöputket 23. Tuotenro LK Universal-putki PE-X Putki putkessa X25 (25 3,5) 50 m 23. Tuotenro LK Universal-putki A (PAL) Putki putkessa A25 (25 3,5) 50 m 24. Tuotenro LK Universal-putki A (PAL) (25 3,5) 3,2 m/pituus 24. Tuotenro LK Universal-putki A (PAL) (32 3,0) 3,2 m/pituus 25. Tuotenro LK Lämpöputki PE-X Putki putkessa (25 2,3) 50 m 25. Tuotenro LK Lämpöputki PE-X Putki putkessa (32 2,9) 25 m 25. Tuotenro LK Lämpöputki PE-X Putki putkessa (32 2,9) 50 m 31a FI.33.G

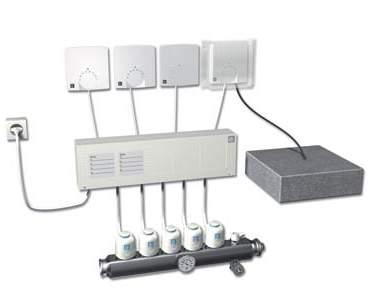

11 Pikaoppaat Pikaopas LK Jakotukki RF Lattialämmitys LK Langallinen huonesäätö Standard S2 (NO) 24V AC 36. Tuotenro LK Termostaatti S2 37. Tuotenro LK Termostaatti S2 EXT 30. Tuotenro LK Suojakupu 31 a. Tuotenro LK Kytkentärasia (NO) 230/24V AC 31 b. Tuotenro LK Kytkentäliitin Tuotenro LK Ulkoinen anturi ICS/S2 (lattia-anturi) 33. Tuotenro LK Toimilaite 34. Tuotenro LK Jakotukkisäädin 2-tie Huom! Lisävarusteena LK Puoliliitin Cu 22, Cu 28 tai PEX Tuotenro LK Muuntaja 230/24 V AC LK Langallinen huonesäätö W ICS.2 (NO) 38. Tuotenro LK Termostaatti W ICS.2 korkeakiilto valkoinen Tuotenro LK Termostaatti W ICS.2 korkeakiilto musta Tuotenro LK Termostaatti W ICS.2 hopeanharmaa 39. Tuotenro LK Vastaanotinyksikkö 1 ICS Tuotenro LK Vastaanotinyksikkö 8 ICS Tuotenro LK Ulkoinen anturi ICS 33. Tuotenro LK Toimilaite 34. Tuotenro LK Jakotukkisäädin 2-tie Huom! Lisävarusteena LK Puoliliitin Cu 22, Cu 28 tai PEX b a FI.33.G

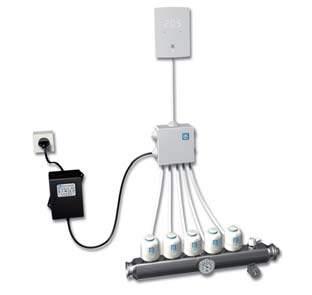

12 Lattialämmitys Pikaoppaat Pikaopas LK Jakotukki RF LK Langaton huonesäätö RF ICS.2 (NO) 42. Tuotenro LK Termostaatti ICS.2 RF, korkeakiilto valkoinen Tuotenro LK Termostaatti ICS.2 RF, korkeakiilto musta Tuotenro LK Termostaatti ICS.2 RF, hopeanharmaa 43. Tuotenro LK Vastaanotinyksikkö 1 ICS Tuotenro LK Vastaanotinyksikkö 8 ICS Tuotenro LK Ulkoinen anturi ICS 33. Tuotenro LK Toimilaite 34. Tuotenro LK Jakotukkisäädin 2-tie Huom! Lisävarusteena LK Puoliliitin Cu 22, Cu 28 tai PEX LK Jakotukkikaappi LL VS, vuotosuojattu 45. Tuotenro LK Jakotukkikaappi LL VS 550 (VKF RF 2-4) 45. Tuotenro LK Jakotukkikaappi LL VS 800 (VKF RF 5-9) 45. Tuotenro LK Jakotukkikaappi LL VS 1150 (VKF RF 10-12) 49. Tuotenro LK Kehys+ovi LL 550 Uppo 50. Tuotenro LK Kehys+ovi LL 550 Pinta 49. Tuotenro LK Kehys+ovi LL 800 Uppo 50. Tuotenro LK Kehys+ovi LL 800 Pinta 49. Tuotenro LK Kehys+ovi LL 1150 Uppo 50. Tuotenro LK Kehys+ovi LL 1150 Pinta 46. Tuotenro LK Jakotukkikaapin Sokkeli LL 550, lisävaruste pinta-asennukseen 46. Tuotenro LK Jakotukkikaapin Sokkeli LL 800, lisävaruste pinta-asennukseen 46. Tuotenro LK Jakotukkikaapin Sokkeli LL 1150, lisävaruste pinta-asennukseen FI.33.G

13 Pikaoppaat Pikaopas LK Jakotukki RF Lattialämmitys LK Jakotukkikaappi ilman vuotosuojausta 47. Tuotenro LK Jakotukkikaappi Uppo 2-6 B 540 (Jakotukki RF 2-4) 47. Tuotenro LK Jakotukkikaappi Uppo 7-12 B 800 (Jakotukki RF 5-9) 47. Tuotenro LK Jakotukkikaappi Uppo 2-12 B 1150 (Jakotukki RF 10-12) 48. Tuotenro LK Jakotukkikaappi Pinta 2-6 B 595 (Jakotukki RF 2-5) 48. Tuotenro LK Jakotukkikaappi Pinta 7-12 B 800 (Jakotukki RF 6-9) 48. Tuotenro LK Jakotukkikaappi Pinta 2-12 B 1150 (Jakotukki RF 10-12) FI.33.G

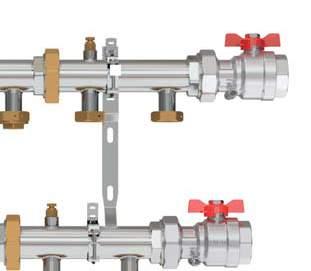

14 Lattialämmitys Pikaoppaat Lisävarusteopas - LK Jakotukki Qmax 2 Lisävarusteopas - LK Jakotukki Qmax A 4 2 LK Jakotukki Qmax Tuotenro LK Jakotukki Qmax 2, 2 lähtöä, rungon koko 2 P = 198 mm 1 Tuotenro LK Jakotukki Qmax 3, 3 lähtöä, rungon koko 2 P = 298 mm 1 Tuotenro LK Jakotukki Qmax 4, 4 lähtöä, rungon koko 2 P = 398 mm 1 Tuotenro LK Jakotukki Qmax 6, 6 lähtöä, rungon koko 2 P = 598 mm Liitinosat 2. Tuotenro LK Palloventtiili 2" Asennuspituus = 99 mm 3. Tuotenro LK Tulppa 2" Qmax-jakotukin tulppaamiseen 4. Tuotenro LK Konsoli Qmax 7. Tuotenro LK Palloventtiili suora 1" Asennuspituus = 69 mm 8. Tuotenro LK Palloventtiili suora varustettu Asennuspituus = 115 mm lämpömittarilla 9. Tuotenro ja LK Kytkentäliitin 20 2,0 ja LK Nippa 25 1" LK Lattialämmitysputken 20 2,0 liittämiseen 9. Tuotenro ja Tuotenro ja LK Kytkentäliitin 25 2,3 ja LK Nippa 25 1" LK Kytkentäliitin 32 2,9 ja LK Nippa 32 1" 9 10 LK Lämmitysputken 25 2,3 sekä LK Sulanapitoputken 25 2,3 liittämiseen LK Lämmitysputken 32 2,9 liittämiseen 10. Tuotenro LK Puristusliitin PV 25 1" LK Lämmitysputken 25 2,3 sekä LK Sulanapitoputken 25 2,3 liittämiseen 10. Tuotenro LK Puristusliitin PV 32 1" LK Lämmitysputken 32 2,9 liittämiseen 11. Tuotenro LK Tulppa 1" Käyttämättömien lähtöjen tulppaamiseen A. Ilmanpoistin. Voidaan korvata LK Lämpömittaritaskulla (339 20) ja LK Lämpömittarilla C ( ) Ota huomioon ilmanpoiston tarve LK Säätöventtiili 5. Tuotenro LK OptiFlow EVO II 2 16 l/min 1" uk/sk Asennuspituus = 99 mm 5. Tuotenro LK OptiFlow EVO II 4-36 l/min 1" uk/sk Asennuspituus = 99 mm LK Jakotukkisäädin 6 Tuotenro LK Jakotukkisäädin 2-tie 24 V, AC, 1" 6. Tuotenro LK Jakotukkisäädin 2-tie 24 V, 0 10 V DC, 1" FI.33.G

15 Syöttöputken ohjeellinen mitoitus Pikaoppaat Syöttöputken ohjeellinen mitoitus Lattialämmitys LK:n lattialämmityslaskelman perusteella saadaan lattialämmitysjakotukin kokonaisvirtaus. Ellei laskelmaa ole tehty, virtaus voidaan arvioida lattialämmityspinta-alan perusteella alla olevan taulukon avulla. Tämän jälkeen luetaan syöttöputken maksimipituus (tulo- ja paluujohtojen kokonaispituus) alla olevasta käyrästä. Huom! Syöttöputkien ohjeellinen mitoitus koskee lämmönlähteen ja jakotukin välistä syöttöä tai yhdistelmälämmitysjärjestelmissä sekoitusryhmän ja jakotukin välistä syöttöä. Kahden tai useamman jakotukin järjestelmissä kaikkiin paluuputkiin asennetaan säätöventtiili. LK Opti- Flow Evo II -mallinen säätöventtiili valitaan alla olevan taulukon mukaan. Lattialämmityksen virtaus sekä LK OptiFlow Evo II -säätöventtiilin valinta Lämmitettävä lattiapinta-ala ( m2 ) Virtaus (l/h) / (l/min) LK OptiFlow, virtausalue (l/min) / 2, / / 7, / / / 12, / / / 17, / / 22, / / 27, / Virtauksen laskenta-arvot: 50W/m² ja Δt 7. LK OptiFlow Evo II -säätöventtiili Syöttöputki Käyrät perustuvat syöttöputkien maksimipainehäviöön 5 kpa. FI.33.G

16 Lattialämmitys Pikaoppaat Pikaopas LK Sekoitusryhmät Pikaopas LK Sekoitusryhmät Lattialämmitys-, patterilämmitys-, ilmastointijärjestelmiin ym. LK Minisekoitusryhmä M60n (tuotenro ) Pieni kompakti sekoitusryhmä yksittäisten lattialämmityspiirien kytkentään patterilämmitysjärjestelmään. Kytkettävissä 1- tai 2-putkijärjestelmään. Voidaan varustaa LK Minijakotukilla 2 4 piirille. Toimitukseen kuuluu 2 metrinen kapillaariputkella varustettu termostaatti. Automaattisesti kierroslukusäädetty pumppu. Voidaan varustaa LK Ensiöpuolen liitäntäyhteellä M60n, jolloin saadaan kompakti liitos, kun syöttöputket tulevat lattiasta. Voidaan varustaa elektronisella huonesäädöllä. Suurin lattialämmityspinta-ala n. 60 m². Langallinen elektroninen huonesäätö LK Minisekoitusryhmään M60n LK Minisekoitusryhmän lisälaite huoneen lämpötilan elektronista säätöä varten. Suurempi valinnanvapaus huoneanturin sijainnille. Säädetään huoneessa olevasta huonetermostaatista. Huonetermostaatti voidaan sijoittaa säädön kannalta parhaaseen mahdolliseen paikkaan, jolloin säätötarkkuus paranee. Sisältö: LK Muuntaja (tuotenro ), LK Huonetermostaatti S1 (tuotenro ), LK Toimilaite (tuotenro ) ja LK Termostaatin kytkentärasia 1 (tuotenro ). Langaton huonesäätö LK Minisekoitusryhmään M60n LK Minisekoitusryhmän lisälaite huoneen lämpötilan elektronista säätöä varten. Suurempi valinnanvapaus huoneanturin sijainnille. Säädetään huoneessa olevasta huonetermostaatista. Huonetermostaatti voidaan sijoittaa säädön kannalta parhaaseen mahdolliseen paikkaan, jolloin säätötarkkuus paranee. Sisältö: LK Termostatti RF ICS.2 (tuotenro ) LK Toimilaite (tuotenro ) LK Vastaanotinyksikkö 1 ICS.2 (tuotenro ) LK Jakajasekoitusryhmä VS2 (tuotenro ) Kompakti kulmamallinen sekoitusryhmä, joka voidaan asentaa suoraan LK Jakotukkiin. Käännettävissä, eli voidaan kytkeä vasemmantai oikeanpuoleisena. Automaattisesti kierroslukusäädetty pumppu. Sisäinen menoveden maksimilämpötilan rajoitin. Toimitetaan manuaalisena ja voidaan varustaa LK Ohjauksella v.3. Toimituksessa mukana konsoli. 2-tieohjausventtiili = istukkaventtiili kvs 2,2. Voidaan sijoittaa sekoitusryhmäkaappiin jakotukin kanssa. Suurin lattialämmityspinta-ala n. 200 m². LK Sekoitusryhmä 2/3-2,5 (tuotenro ) Täydellinen suoramallinen sekoitusryhmä. Käännettävissä, eli voidaan kytkeä vasemmantai oikeanpuoleisena. Kytkettävissä 2- ja 3-tiejärjestelmiin. Automaattisesti kierroslukusäädetty pumppu. Toimitetaan manuaalisena ja voidaan varustaa LK Ohjauksella. Toimituksessa mukana konsoli. Säätöventtiili LK OptiFlow ensiöpuolella. Ohjausventtiili = istukkaventtiili kvs 2,5. Suurin lattialämmityspinta-ala n. 300 m². LK Sekoitusryhmä 2/3-4,0 (tuotenro ) Täydellinen suoramallinen sekoitusryhmä. Käännettävissä, eli voidaan kytkeä vasemmantai oikeanpuoleisena. Kytkettävissä 2- ja 3-tiejärjestelmiin. Automaattisesti kierroslukusäädetty pumppu. Toimitetaan manuaalisena ja voidaan varustaa LK Ohjauksella. Toimituksessa mukana konsoli. Ensiöpuolella STAD säätöventtiili. Ohjausventtiili = istukkaventtiili kvs 4,0. Suurin lattialämmityspinta-ala n. 700 m². LK Sekoitusryhmä 2/3-6,3 (tuotenro ) Täydellinen suoramallinen sekoitusryhmä. Käännettävissä, eli voidaan kytkeä vasemmantai oikeanpuoleisena. Kytkettävissä 2- ja 3-tiejärjestelmiin. Automaattisesti kierroslukusäädetty pumppu. Toimitetaan manuaalisena ja voidaan varustaa LK Ohjauksella. Toimituksessa mukana konsoli. Ensiöpuolella STAD säätöventtiili. Ohjausventtiili = istukkaventtiili kvs 6,3. Suurin lattialämmityspinta-ala n m². LK Sekoitusryhmä UHP-6,3 (tuotenro ) Kompakti kulmamallinen sekoitusryhmä, joka voidaan asentaa suoraan LK Jakotukkiin. Käännettävissä, eli voidaan kytkeä vasemmantai oikeanpuoleisena. Automaattisesti kierroslukusäädetty pumppu Toimitetaan manuaalisena ja voidaan varustaa LK Ohjauksella. Toimituksessa mukana konsoli. Uppoanturilla varustettu termostaatti maksimirajoitusta varten. Ohjausventtiili = istukkaventtiili kvs 6,3. Suurin lattialämmityspinta-ala n. 240 m². LK Ohjaus v.3 (tuotenro ) Lisävarusteena saatava säätölaitteisto kaikkiin LK Sekoitusryhmiin (paitsi LK Minisekoitusryhmään). Säätölaitteisto, jossa ulkolämpötilaohjattu lämmönsäätö ja ohjelma lämpötilanpudotusta ja pumppuohjausta varten. Sisältää säätökeskuksen, venttiilin toimilaitteen sekä menoveden ja ulkolämpötilan anturit. Yleistietoa Suurin lattialämmityspinta-ala perustuu lämmöntarpeeseen, joka on enintään 50 W/m². Kaikki sekoitusryhmät, lukuun ottamatta LK Sekoitusryhmää UHP, on tarkoitettu pääpumpulla varustettuihin järjestelmiin. FI.33.G

17 Pikaoppaat Pikaopas LK Minisekoitusryhmä M60n Pikaopas LK Minisekoitusryhmä M60n (tuotenro ) Lattialämmitys 1. LK Ensiöpuolen liitäntäyhde M60n (lisävaruste). 2. Lämpömittaritasku ensiöpuolen menoveden lämpötilan mittaamiseen. 3. LK Venttiilipesä. 4. Termostaatti ja kaksimetrisellä kapillaariputkella varustettu huoneanturi Tuloventtiili (V2). 6. Lämpömittari ja lämpömittaritasku lattialämmityksen 4 menoveden lämpötilan mittaamiseen. 7. Ilmausventtiili ja letkunippa Kiertovesipumppu Kiertovesipumpun sähköliitäntä. 10. Lattialämmityksen tuloliitäntä. 11. LK Minijakotukki (lisävaruste) Lämpötilanrajoitin (TEMP). 13. Konsoli. 14. VF-venttiili. 15. Paluuventtiili (V1). 16. Lattialämmityksen paluuliitäntä. 17. Täyttö-/tyhjennysventtiili Vaihtokytkentä 1- ja 2-putkijärjestelmän välillä. 19. Ensiöpuolen paluuliitäntä. 20. Lämpömittaritasku toisiopuolen paluuveden lämpötilan mittaamiseen. 21. Ensiöpuolen tuloliitäntä ¾ Ohjeellinen mitoitus LK Minisekoitusryhmällä M60n Taulukko perustuu lämmönluovutustehoon n. 50 W/m2 ja 20 ºC sisälämpötilaan. Ensiölämpötilan laskettu arvo on 55 ºC ja lattialämmityksen lämpötilat noin 40/33 ºC. Asennusjärjestelmät 1 7 ja on laskettu 14 mm:n lautaparketin kanssa. Järjestelmät 8 ja 9 on laskettu 22 mm:n lautaparketin kanssa. 5m 2 10m 2 15m 2 20m 2 25m 2 30m 2 35m 2 40m 2 45m 2 50m 2 55m 2 60m 2 1. Lattialämmityslista 8 k/k 120 mm 1x43m 2x43m 3x43m 4x43m 2. Lattialämmityslista 12 k/k 150 mm 1x35m 1x70m 2x53m 2x70m 3x58m 3x70m 4x61m 4x70m 3. Lattialämmityslista 16 k/k 320 mm 1x17m 1x35m 1x52m 2x35m 2x44m 2x53m 3x41m 3x46m 3x53m 4x44m 4x48m 4. Lattialämmityslista 16 k/k 240 mm 1x23m 1x46m 1x69m 2x46m 2x58m 2x69m 3x54m 3x61m 3x69m 4x58m 4x63m 4x69m 5. Lattialämmityslista 16 k/k 160 mm 1x35m 1x70m 1x105m 2x70m 2x88m 3x70m 3x82m 3x93m 4x79m 4x88m 4x96m 6. Lattialämmityslista 20 k/k 300 mm 1x19m 1x38m 1x57m 1x76m 2x48m 2x57m 2x67m 2x76m 3x57m 3x63 3x70m 3x76m 7. HeatFloor 22, putkikoko X16 k/k 1x29m 1x57m 1x85m 2x57m 2x70m 3x57m 3x67m 3x76m 4x64m 4x70m 4x78m 4x85m 200 mm 8. Palkistopelti 16 k/k 200 mm 1x29m 1x57m 2x43m 2x57m 3x48m 3x57m 4x50m 4x57m 9. Lattialämpöpelti 16 harvalaudoi- 1x29m 1x57m 1x85m 2x57m 3x48m 3x57m 4x50m 4x57m tuksessa k/k 200 mm 10. Uiva lattia EPS 30, 50, 70, putki- 1x29m 1x57m 1x85m 2x57m 2x70m 2x85m 3x67m 3x76m 4x64m 4x70m 4x78m 4x85m koko X16 k/k 200 mm 11. LK Lattialämmityslevy Silent 30, 1x29m 1x57m 1x85m 2x57m 2x70m 2x85m 3x67m 3x76m 3x85m 4x70m 4x78m 4x85m putki- koko X16 k/k 200 mm 12. LK Lattialämmityslevy Silent 30, 1x19m 1x38m 1x57m 2x38m 2x48m 2x57m 3x44m 3x51m 3x57m 4x47m 4x52m 4x57m putki- koko X16 k/k 300 mm 13. HeatFloor 22 XPE, putkikoko X16 1x29m 1x57m 1x85m 2x57m 2x70m 2x85m 3x67m 3x76m 4x64m 4x70m 4x78m 4x85m k/k 200 mm 14. EPS 16 putkikoko 12 k/k 150 1x29m 1x70m 2x53m 2x70m 3x58m 3x70m 4x61m 4x70m LK Minisekoitusryhmä kytketään ulkolämpötilaohjattuun lämmitysjärjestelmään, jossa on pääpumppu. Sijoita aina minisekoitusryhmä korkeimpaan kohtaan lattialämmitysasennuksessa. Näin taataan ilmaustoiminto. FI.33.G

18 Lattialämmitys Pikaoppaat Pikaopas LK Minisekoitusryhmä M60n Lisävarusteopas LK Minisekoitusryhmä M60n Lattialämmityskytkennän lisävarusteita: Yhden lattialämmityspiirin kytkentään, koko 8 2 kpl LK PushFit 8 Single ½ uk. Tuotenro Lisävarusteita huonekohtaiseen lämpötilan säätöön: LK Termostaatti, jossa 5 metrin kapillaariputkella varustettu anturi LK Termostaatti, tuotenro Kahden lattialämmityspiirin kytkentään, koko 8 2 kpl LK PushFit 8 Duo ½ sk. Tuotenro Lisävarusteena 2 kpl LK Kaksoisnippa ½ uk. Tuotenro Kolmen lattialämmityspiirin kytkentään, koko 8 2 kpl LK PushFit 8 Quattro ½ sk. Tuotenro Lisävarusteena 2 kpl LK Kaksoisnippa ½ uk. Tuotenro kpl LK PushFit 8 Tulppaa (käytetään rakennettaessa kolmen piirin järjestelmää). Tuotenro Neljän lattialämmityspiirin kytkentään, koko 8 2 kpl LK PushFit 8 Quattro ½ sk. Tuotenro LK Elektroninen huonesäätö (langallinen) LK Huonetermostaatti S1, Tuotenro LK Toimilaite, Tuotenro LK Muuntaja, Tuotenro LK Riviliitin 1, Tuotenro LK Huonesäätö Standard S2 LK Huonetermostaatti S2, tuotenro LK Toimilaite, tuotenro LK Muuntaja, tuotenro LK Termostaatin kytkentärasia 1, tuotenro Lisävarusteena 2 kpl LK Kaksoisnippa ½ uk. Tuotenro Lattialämmityspiirin kytkentään, koko 12, 16 tai 20 LK Kytkentäliitin 12 ½ uk. Tuotenro LK Kytkentäliitin 16 ½ uk. Tuotenro LK Kytkentäliitin 20 ½ uk.tuotenro LK Langallinen huonesäätö W ICS.2 LK Termostaatti W ICS.2, tuotenro LK Vastaanotinyksikkö 1 ICS.2, tuotenro LK Toimilaite, tuotenro Lattialämmityspiirin kytkentään, koko 12, 16 tai 20 LK Minijakotukki 2-12, tuotenro LK Minijakotukki 3-12, tuotenro LK Minijakotukki 4-12, tuotenro LK Minijakotukki 2-16, tuotenro LK Minijakotukki 3-16, tuotenro LK Minijakotukki 4-16, tuotenro LK Minijakotukki 2-20, tuotenro LK Minijakotukki 3-20, tuotenro LK Minijakotukki 4-20, tuotenro LK Huonesäätö Standard S1 ja LK Termostaattiventtiilisarja Mini Piirien elektronista säätöä varten, langallinen LK Huonetermostaatti S1, tuotenro LK Termostaattiventtiilisarja Mini, tuotenro , koko 12 LK Termostaattiventtiilisarja Mini, tuotenro , koko 16 LK Kytkentärasia, tuotenro LK Ensiöpuolen liitäntäyhde M60n Kompaktia liitosta varten, kun syöttöputket tulevat ala- tai yläjakoisena. Tuotenro FI.33.G

19 LK Huonesäätö Standard S2 ja LK Termostaattiventtiilisarja Mini Piirien elektronista säätöä varten, langallinen LK Huonetermostaatti S2, tuotenro LK Termostaattiventtiilisarja Mini, tuotenro , koko 12 LK Termostaattiventtiilisarja Mini, tuotenro , koko 16 LK Kytkentärasia, tuotenro Pikaoppaat Pikaopas LK Minisekoitusryhmä M60n Muut lisävarusteet: LK Heater 350 LK Heater 350 on sähkökäyttöinen mukavuuslämmitin lattialämmitysjärjestelmiin, jotka on varustettu LK Minisekoitusryhmällä M60n. LK Heater mm, tuotenro LK Heater mm, tuotenro LK Heater mm, tuotenro LK Heater mm, tuotenro Lattialämmitys LK Sekoitusryhmäkaappi M60n LK Langallinen huonesäätö W ISC.2 ja LK Termostaattiventtiili- sarja Mini Piirien elektronista säätöä varten, langallinen LK Termostaatti W ICS.2, tuotenro LK Termostaattiventtiilisarja Mini, tuotenro , koko 12 LK Termostaattiventtiilisarja Mini, tuotenro , koko 16 LK Vastaanotinyksikkö 8 ICS.2, tuotenro Langaton huonesäätö: LK Huonesäätö RF ICS.2 LK Termostaatti RF ICS.2, tuotenro LK Vastaanotinyksikkö 1 ICS.2 (1-kanavainen), tuotenro LK Toimilaite, tuotenro LK Huonesäätö RF ICS.2 ja LK Termostaattiventtiilisarja Mini Piirien elektronista säätöä varten, langaton LK Termostaatti RF ICS.2, tuotenro LK Termostaattiventtiilisarja Mini, tuotenro , koko 12 LK Termostaattiventtiilisarja Mini, tuotenro , koko 16 LK Vastaanotinyksikkö 8 ICS.2, tuotenro Tuotenro Nimike Käyttötarkoitus LK Sekoitusryhmäkaappi M60n LK Sekoitusryhmäkaappi M60n XL LK Kehys+ovi M60n Uppo LK Kehys+ovi LL Uppo LK Kehys+ovi M60n Pinta LK Minisekoitusryhmä M60n LK Minisekoitusryhmä M60n, jossa LK Minijakotukki tai LK Heater 350 asennettuna LK Sekoitusryhmäkaapin M60n uppoasennus LK Sekoitusryhmäkaapin M60n XL uppoasennus LK Sekoitusryhmäkaapin M60n pintaasennus LK Kehys+ovi LL Pinta LK Sekoitusryhmäkaapin M60n XL pintaasennus LK Sokkeli LK Sekoitusryhmäkaapin M60n pintaasennus LK Sokkeli LK Sekoitusryhmäkaapin M60n XL pintaasennus FI.33.G

20 Lattialämmitys Tuoteluettelo Putket Putket LK Universal-putki PE-Xa Ristisilloitettu polyeteeniputki happidiffuusiosuojalla lattialämmitys-, käyttövesija patterijärjestelmiin. Suurin käyttöpaine 10 bar. Suurin jatkuva käyttölämpötila 70 ºC (lyhytaikaisesti 95 ºC). Materiaalin menekki Putken halkaisija X16, putkiväli k/k 150 mm, n. 7,2 m/m² Putken halkaisija X16, putkiväli k/k 160 mm, n. 7 m/m² Putken halkaisija X16, putkiväli k/k 200 mm, n. 5,7 m/m² Putken halkaisija X16, putkiväli k/k 240 mm, n. 4,6 m/m² Putken halkaisija X16, putkiväli k/k 300 mm, n. 3,8 m/m² Putken halkaisija X16, putkiväli k/k 320 mm, n. 3,5 m/m² Putken halkaisija X16, putkiväli k/k 400 mm, n. 2,8 m/m² (Teollisuusrakennus) Tuote nro Putken koko Pituus Paino Pakk X16 75 m 8,2 kg 1/ X m 11,4 kg 1/ X m 15,1 kg 1/ X m 18,9 kg 1/ X m 46 kg 1/3 LK Lämpöputki PE-Xa RiR Toimitetaan HD-polyeteenistä valmistettuun suojaputkeen asennettuna. Tarkoitettu syöttöputkeksi lämmönlähteen ja LK Jakotukin välille. Tuote nro PE-X-putken koko Suojaputken koko Pituus Paino Pakk x 2,3 mm 34 mm 25 m 7 kg 1/ x 2,3 mm 34 mm 50 m 15,5 kg 1/ x 2,9 mm 42 mm 25 m 12,9 kg 1/ x 2,9 mm 42 mm 50 m 28 kg 1/3 LK Suojaputki HD-polyeteeniä, putken ulkopinta korrugoitu. LK Suojaputkea käytetään, kun halutaan vähentää lattialämmityksen siirtoputkien lämmönluovutusta jakotukin ja lämmitettävän alueen välillä. Tuote nro Suojaputken koko Pituus Paino Pakk mm 50 m 3,6 kg 1/ mm 50 m 5,6 kg 1/24 20

21 LK Lattialämmitysputki Tuoteluettelo Putket Lattialämmitys Polyeteeniputki happidiffuusiosuojalla lattialämmitysjärjestelmiin. Suurin käyttöpaine 6 bar. Suurin jatkuva käyttölämpötila 60 ºC (lyhytaikaisesti 70 ºC). Materiaalin menekki Putken halkaisija 8 x 1,0 putkiväli k/k 120 mm, n. 8,8 m/m² Putken halkaisija 12 x 2,0 putkiväli k/k 150 mm, n. 7 m/m² Putken halkaisija 16 x 2,0, putkiväli k/k 150 mm, n. 7,2 m/m² Putken halkaisija 16 x 2,0 putkiväli k/k 160 mm, n. 7 m/m² Putken halkaisija 16 x 2,0 putkiväli k/k 200 mm, n. 5,7 m/m² Putken halkaisija 16 x 2,0 putkiväli k/k 240 mm, n. 4,6 m/m² Putken halkaisija 16 x 2,0 putkiväli k/k 320 mm, n. 3,5 m/m² Putken halkaisija 16 x 2,0 putkiväli k/k 400 mm, n. 2,8 m/m² (Teollisuusrakennus) Putken halkaisija 20 x 2,0 putkiväli k/k 300 mm, n. 3,8 m/m² Putken halkaisija 20 x 2,0 putkiväli k/k 300 mm, n. 2,8 m/m² (Teollisuusrakennus) Tuote nro Koko Pituus Paino Pakk x 1,0 45 m 1,5 kg 1/ x 1,0 90 m 3 kg 1/ x 1,0 180 m 6 kg 1/ x 2,0 35 m 2,8 kg 1/ x 2,0 70 m 5,6 kg 1/ x 2,0 140 m 11,2 kg 1/ x 2,0 600 m 42 kg 1/ x 2,0 75 m 8,2 kg 1/ x 2,0 120 m 11,4 kg 1/ x 2,0 160 m 15,1 kg 1/ x 2,0 200 m 18,9 kg 1/ x 2,0 500 m 46,5 kg 1/ x 2,0 75 m 10,5 kg 1/ x 2,0 120 m 16,3 kg 1/ x 2,0 160 m 19,3 kg 1/ x 2,0 240 m 26,3 kg 1/ x 2,0 300 m 34,0 kg 1/ x 2,0 360 m 46,5 kg 1/ x 2,0 500 m 50,0 kg 1/4 21

22 Lattialämmitys Tuoteluettelo Betonivalu Asennusosat Betonivalu LK Järjestelmälevy mm paksu EPS-eristelevy, jossa on integroidut putkenpitimet 16 mm:n LK Universal- tai LK lattialämmitysputkelle. Mahdollisia putken asennusvälejä k/k 80, 160, 240, 320 mm jne. Lyhytaikainen kuormitus SS , 200 kpa (S200). Pitkäaikainen kuormitus 65 kpa (3% painuminen 50 v.). Eristyskyky 0,033 W/m ºC. Rakennekorkeus putki mukaan lukien 60 mm. Materiaalin menekki N. 1 paketti/10 m² Tuote nro Putkelle Pituus Leveys Korkeus Pinta-ala Paino Pakk. kokoa mm 800 mm 640 mm 30 mm 10,2 m² 12 kg 1 LK Putkipidikelista LK Universal-putkelle/LK Lattialämmitysputkelle. Tarkoitettu asennettavaksi eristeeseen. Putkipidikelista kiinnitetään eristeeseen LK Putkisangan avulla, tuotenro tai Betonialustaan lista voidaan kiinnittää proppaamalla tai ruuvaamalla. LK Putkipidikelistan 16 kiinnittämisen helpottamiseksi ja nopeuttamiseksi voidaan käyttää LK Sankakiinnitintä 3D Premium ja siihen kuuluvia kiinnitinsankoja. Materiaalin menekki Koko 8 ja 12, n. 1,7 kpl/m² Koko 16 ja 20, pituus 2 m, n. 0,6 kpl/m² Koko 16 ja 20, pituus 4 m, n. 0,3 kpl/m² Tuote nro Putkelle Pituus Korkeus k/k Paino Pakk. kokoa mm 1,2 m 10 mm 20 mm 0,12 kg 1/10/ mm 1,2 m 14 mm 25 mm 0,16 kg 1/10/ mm 2,0 m 25 mm 80 mm 0,5 kg 1/10/ mm 4,0 m 25 mm 80 mm 1,06 kg 1/10/ mm 2,0 m 25 mm 50 mm 0,8 kg 1/10/ mm 4,0 m 25 mm 50 mm 1,56 kg 1/10/ mm 2,0 m 25 mm 80 mm 0,7 kg 1/10/ mm 4,0 m 25 mm 80 mm 1,4 kg 1/10/700 22

23 LK Putkisanka Tuoteluettelo Betonivalu Lattialämmitys Käytetään putken kiinnittämiseen putken käännöksissä, kun käytetään LK Putkipidikelistaa tai LK Järjestelmälevyä. LK Putkisankaa voidaan käyttää myös putkipidikelistan kiinnittämiseen eristeeseen. Normaalisti käytetään 65 mm:n pituista putkisankaa. Mikäli käytetään ohutta eristettä, voidaan käyttää 42 mm:n pituista putkisankaa. Materiaalin menekki Pituus 65 mm n. 3 kpl/m² Pituus 42 mm n. 6 kpl/m² Tuote nro Putkelle kokoa Pituus Pakk mm 65 mm 1/100/ mm 42 mm 1/100/5000 LK Sankakiinnitin ja LK Kiinnitinsangat 3D Premium Patentoitu järjestelmä putkipidikelistan ja putken kiinnittämiseen. LK Sankakiinnitintä 3D Premium käytetään LK Kiinnitinsankojen 3D Premium kanssa LK Lattialämmitysputken kiinnittämisessä eristeeseen esim. putkilenkkien käännöksissä ja lattialämmityslistojen väleissä. Sankakiinnitintä voidaan käyttää myös LK Putkipidikelistojen kiinnittämiseksi eristeeseen (heinäkuusta 2014 eteenpäin valmistetut LK Putkipidikelistat). Sankakiinnittimen mekanismi on erittäin varmatoiminen. Mikäli sanka siitä huoli- matta juuttuu mekanismiin, voidaan kiinnijuuttunut sanka poistaa helposti avaamalla sankakiinnitin. LK Kiinnitinsangat 3D Premium kiinnittyvät erityisen lujasti eristeeseen, koska kiinnitinsangassa on väkäset kolmella puolella. Sangat ovat kiinni toisissaan, jolloin ne voidaan ladata helposti sankakiinnittimeen. Kiinnittimeen ladataan kerrallaan 75 sankaa. Materiaalin menekki N. 1 paketti/130 m² Tuote nro Tyyppi Putkelle kokoa Pituus Pakk LK Sankakiinnitin 3D 1/48 Premium LK Kiinnitinsanka 3D mm 38 mm 1/116 Premium* UUTUUS LK Kiinnitinsanka* mm 30 mm 1/132 * Huomio! Myydään 400 kappaleen pakkauksissa (1 = 1 pakkaus, jossa 400 kiinnitinsankoja). 23

24 Lattialämmitys Tuoteluettelo Betonivalu UUTUUS LK Putkipidikelistan kiinnike 90 LK Putkipidikelistan kiinnikkeellä kiinnitetään putkipidikelista eristeeseen. Tuote nro Pituus Pakk mm 1/50 LK Putkiväkänen LK Putkiväkästä käytetään mm:n LK Universal-putken / LK Lattialämmitysputken kiinnittämiseen eristeeseen. Tuote nro Putkelle kokoa Pituus Pakk mm 115 mm 1/25/500 LK Putkiväkänen LK Putkiväkästä käytetään mm:n LK Universal-putken/LK Lattialämmitysputken/LK Lämpöputken RiR kiinnittämiseen eristeeseen. Toimitus sisältää nippusiteet. Tuote nro Putkelle kokoa Pituus Pakk mm 95 mm 1/25/500 LK Naulakannake LK Naulakannake on tarkoitettu putken kiinnittämiseen betonilattiaan. Esiporataan 8 mm poralla. Tuote nro Tyyppi Putkelle kokoa Pituus Pakk puolinen mm 110 mm 1/ puolinen mm 110 mm 1/ Nippusiteellä mm 65 mm 1/50 24

25 LK Kiinnitinsanka Tuoteluettelo Betonivalu Lattialämmitys LK Kiinnitinsankoja käytetään LK:n vanhemman sankakiinnittimen kanssa (tuote nro , kuvassa) kiinnitettäessä lattialämmitysputkea eristeeseen putken käännöksissä ja putkipidikelistojen välissä. Kiinnitinsangat toimitetaan joko 270 tai 300 kappaleen pakkauksissa sangan koosta riippuen. Sangat ovat kiinni toisissaan, jolloin ne voidaan ladata helposti sankakiinnittimeen. Vakiona käytetään 50 mm:n sankaa, kun taas lyhyempää sankaa käytetään ohuemman eristeen kanssa. Materiaalin menekki Pituus 40 mm, n. 1 laatikko/75 m² Pituus 50 mm, n. 1 laatikko/100 m² Tuote nro Nimike Putkelle kokoa Pituus Pakk Kiinnitinsanka* mm 1/16/ Kiinnitinsanka** mm 1 * Huomio! Myydään 300 kappaleen pakkauksissa (1 = 1 pakkaus, jossa 300 kiinnitinsankoja). ** Huomio! Myydään 270 kappaleen pakkauksissa (1 = 1 pakkaus, jossa 270 kiinnitinsankoja). 25

26 Lattialämmitys Tuoteluettelo Lattiapalkeille Asennusosat Lattiapalkeille LK HeatFloor 22, Uralevy Lattialastulevy 22 mm, jonka kaikilla reunoilla on ponttaus. Levyssä on kolme uraa jaolla k/k 200 mm 16 mm:lle LK Universal-putkelle/Lattialämmitysputkelle. Levyä on kahta eri laatuluokkaa, kuivien tilojen asennukseen tarkoitettu P6 sekä kosteussuojattu P7. Rakennekorkeus 22 mm, sisältää putken. Materiaalin menekki N. 1,0 kpl/m² ilman kääntöalaa Tuote nro Pituus Leveys Korkeus Laatuluokka Paino Pakk mm 600 mm 22 mm P6 16 kg 1/ mm 600 mm 22 mm P7 16 kg 1/36 LK HeatFloor 22, Kääntölevy Lattialastulevy 22 mm, jossa yläpuolella kääntöurat jaolla k/k 200 mm 16 mm:lle LK Universal-putkelle/LK Lattialämmitysputkelle. Levyä on kahta eri laatuluokkaa, kuivien tilojen asennukseen tarkoitettu P6 ja kosteussuojattu P7. Rakennekorkeus 22 mm, sisältää putken. Kääntöurat yläpuolella. 4 hahloa palkistojen sisään- ja ulostuloja varten. Materiaalin menekki N. 1,4 kpl/m kääntöalueen alueella Tuote nro Pituus Leveys Korkeus Laatuluokka Paino Pakk mm 800 mm 22 mm P6 7,1 kg 1/ mm 800 mm 22 mm P7 7,1 kg 1/80 26

27 LK Lämmönjakopelti 16/190 Tuoteluettelo Lattiapalkeille Lattialämmitys LK Lämmönjakopelti 0,45 mm alumiinista 16 mm:lle LK Universal-putkelle/ LK Lattialämmitysputkelle. Pellissä on 3 taittokohtaa. LK Lämmönjakopeltiä 16/190 käytetään seuraaviin LK Lattialämmitysjärjestelmiin: LK HeatFloor 22, Uralevy LK Lämmönjakopelti harvalaudoituksessa, putken asennusväli k/k 200 mm LK Uralevy EPS 30/50/70 putken asennusväli k/k 200 mm LK Askeläänilevy Silencio 36 Materiaalin menekki LK HeatFloor 22, Uralevy, n. 4 kpl/ m² LK Lämmönjakopelti harvalaudoituksen kanssa, n.4 kpl/m² LK Uralevy EPS 30/50/70, n. 4,2 kpl/m² LK Askeläänilevy Silencio 36, n. 4,2 kpl/m² Tuote nro Pituus Leveys Paino Pakk mm 190 mm 0,31 kg 1/60 LK Palkistopelti 16 Pellissä on 3 uraa jaolla k/k 200 mm 16 mm:lle LK Universal-putkelle/LK Lattialämmitysputkelle. Kuumasinkitty 0,5 mm paksu lämmönjakopelti joka asennetaan jaolla k/k 600 mm olevien lattipalkkien väliin, jolloin itsekantava lattia asennetaan suoraan lattiapalkkien päälle. Materiaalin menekki N. 3,7 kpl/m² Tuote nro Pituus Leveys Paino Pakk mm 595 mm 0,96 kg 1/25/200 LK Lämmönjakopelti 20/280 LK Lämmönjakopelti 20 mm:lle LK Universal-putkelle/LK Lattialämmitysputkelle. Alumiininen 0,5 mm lämmönjakopelti harvalaudoitukseen asennettavaan lattialämmitykseen. Pellissä on 3 taittokohtaa. Pellin leveys on mitoitettu putken asennusvälille k/k 300 mm. Materiaalin menekki N. 2,5 kpl/m² Tuote nro Pituus Leveys Paino Pakk mm 280 mm 0,33 kg 1/40 27

28 Lattialämmitys Tuoteluettelo Kantaville lattioille Asennusosat Kantaville lattioille LK Uralevy EPS 30/50/70 EPS-eristyslevy, jossa kuusi uraa 16 mm:lle LK Universal-putkelle/LK Lattialämmitysputkelle. Mahdolliset putken asennusvälit ovat k/k 200 tai k/k 300 mm. Lyhytaikainen kuormitus 200 kpa. Pitkäaikainen kuormitus 70 kpa (3 % painuma 50 vuodessa). Eristyskyky 0,034 W/m ºC. Asennusvälin ollessa k/k 200 mm, levyn kanssa käytetään LK Lämmönjakopeltiä 16/190, P 1150 mm, L 190 mm, tuote nro Asennusvälin ollessa k/k 300 mm, levyn kanssa käytetään LK Lämmönjakopeltiä 16/280, P 1150 mm, L 280 mm, tuote nro Materiaalin menekki 1,5 kpl/m² ilman kääntöalaa Tuote nro Pituus Leveys Korkeus Paino Pakk mm 600 mm 30 mm 0,7 kg 1/ mm 600 mm 50 mm 1,2 kg 1/ mm 600 mm 70 mm 1,6 kg 1/23 LK Kääntölevy EPS 30/50/70 EPS-kääntölevy, jossa kääntöurat 16 mm LK Universal-putkelle/LK Lattialämmitysputkelle. Kääntölevyä käytetään LK Uralevyn EPS 30/50/70 kanssa. Lyhytaikainen kuormitus: 200 kpa Pitkäaikainen kuormitus: 70 kpa (3 % painuma 50 vuodessa) Eristyskyky: 0,034 W/m ºC Materiaalin menekki 0,9 kpl/m kääntöalueen alueella Tuote nro Pituus Leveys Korkeus Paino Pakk mm 1200 mm 30 mm 0,3 kg 1/ mm 1200 mm 50 mm 0,5 kg 1/ mm 1200 mm 70 mm 0,7 kg 1/46 28

29 LK Lämmönjakopelti 16/190 Tuoteluettelo Kantaville lattioille Lattialämmitys LK Lämmönjakopelti 0,45 mm alumiinista 16 mm:lle LK Universal-putkelle/ LK Lattialämmitysputkelle. Pellissä on 3 taittokohtaa. LK Lämmönjakopeltiä 16/190 käytetään seuraaviin LK Lattialämmitysjärjestelmiin: LK HeatFloor 22, Uralevy LK Lämmönjakopelti harvalaudoituksessa, putken asennusväli k/k 200 mm LK Uralevy EPS 30/50/70 putken asennusväli k/k 200 mm LK Askeläänilevy Silencio 36 Materiaalin menekki LK HeatFloor 22, Uralevy, n. 4 kpl/ m² LK Lämmönjakopelti harvalaudoituksen kanssa, n.4 kpl/m² LK Uralevy EPS 30/50/70, n. 4,2 kpl/m² LK Askeläänilevy Silencio 36, n. 4,2 kpl/m² Tuote nro Pituus Leveys Paino Pakk mm 190 mm 0,31 kg 1/60/480 LK Lämmönjakopelti 16/280 LK Lämmönjakopelti 0,45 mm alumiinista 16 mm:lle LK Universal-putkelle/ LK Lattialämmitysputkelle. Pellissä on kolme taittokohtaa. Lämmönjakopeltiä käytetään LK Uralevy EPS 30/50/70 mm kanssa putken asennusvälin ollessa k/k 300 mm. Materiaalin menekki N. 2,8 kpl/m² Tuote nro Pituus Leveys Paino Pakk mm 280 mm 0,42 kg 1/40/320 LK Putkisanka 16 LK Putkisankaa 16 käytetään putken kiinnittämiseen (Ø16) EPS-kääntölevyjen ja -syöttölevyjen putkiuriin. Materiaalin menekki 7 kpl/ kääntölevy Tuote nro Putkelle kokoa Väri Lisätiedot Pakk Sininen Myydään 100 sangan 1/100/1000 pusseissa. 29

30 Lattialämmitys Tuoteluettelo Kantaville lattioille UUTUUS LK Lattialämmityslevy Silent 30 EPS-eristyslevy, jossa on mm ruutukuviollinen foliokalvo. LK Lattialämmityksen asentamista varten. Levy myös vaimentaa askelääniä välipohjassa. Tuote nro Pituus Leveys Korkeus Pinta-ala Pakk m 1 m 30 mm 2 m² Pakkauksessa on 10 m² UUTUUS LK Reunanauha LK Reunanauhaa käytetään erottamaan valu seinästä ja muista kiinteistä rakenteista. Reunanauhassa on muovikalvo, joka käännetään eristeen päälle. Näin estetään valumassan pääsy eristeen alle. Muovikalvo kiinnitetään eristeeseen muovikalvossa olevan liimanauhan avulla. Lisäksi reunanauhan takapuolella on teippi seinään tai muuhun kiinteään rakenteeseen kiinnittämistä varten. Tuote nro Koko Pituus Pakk x150 mm 25 1/4 LK Sankakiinnitin ja LK Kiinnitinsangat 3D Premium Patentoitu järjestelmä putkipidikelistan ja putken kiinnittämiseen. LK Sankakiinnitintä 3D Premium käytetään LK Kiinnitinsankojen 3D Premium kanssa LK Lattialämmitysputken kiinnittämisessä eristeeseen esim. putkilenkkien käännöksissä ja lattialämmityslistojen väleissä. Sankakiinnitintä voidaan käyttää myös LK Putkipidikelistojen kiinnittämiseksi eristeeseen (heinäkuusta 2014 eteenpäin valmistetut LK Putkipidikelistat). Sankakiinnittimen mekanismi on erittäin varmatoiminen. Mikäli sanka siitä huoli- matta juuttuu mekanismiin, voidaan kiinnijuuttunut sanka poistaa helposti avaamalla sankakiinnitin. LK Kiinnitinsangat 3D Premium kiinnittyvät erityisen lujasti eristeeseen, koska kiinnitinsangassa on väkäset kolmella puolella. Sangat ovat kiinni toisissaan, jolloin ne voidaan ladata helposti sankakiinnittimeen. Kiinnittimeen ladataan kerrallaan 75 sankaa. Materiaalin menekki N. 1 kart/130 m² Tuote nro Tyyppi Putkelle kokoa Pituus Pakk LK Sankakiinnitin 3D 1/24 Premium UUTUUS LK Kiinnitinsanka* mm 30 mm 1/132 * Huomio! Myydään 400 kappaleen pakkauksissa (1 = 1 pakkaus, jossa 400 kiinnitinsankoja). 30

31 LK Askeläänilevy Silencio 36 Tuoteluettelo Kantaville lattioille Lattialämmitys Puukuitulevy 36 mm, jossa kolme uraa välein k/k 200 mm LK Universal- tai LK Lattialämmitysputkelle 16 mm. Uralevy päällystetään LK Lämmönjakopellillä 16/190, tuote nro Rakennekorkeus 36 mm, sisältää putken. Ei varastoitava tuote. Myydään toimitusajalla. Materiaalin menekki 1,08 kpl/m² Tuote nro Pituus Leveys Korkeus Pakk mm 600 mm 36 mm 1/30 LK Kääntölevy Silencio 36 Puukuitulevy 36 mm. Kääntöurat yläpuolella LK Universal- tai LK Lattialämmitysputkelle 16 mm. Ei varastoitava tuote. Myydään toimitusajalla. Materiaalin menekki 0,54 kpl/m² Tuote nro Pituus Leveys Korkeus Pakk mm 300 mm 36 mm 1/30 LK Syöttölevy Silencio 36 Puukuitulevy 36 mm. Syöttöurat levyn päällyspuolella LK Universal- tai LK Lattialämmitysputkelle 16 mm. Ei varastoitava tuote. Myydään toimitusajalla. Materiaalin menekki N. 1,0 kpl/m² ilman kääntöalaa Tuote nro Pituus Leveys Korkeus Pakk mm 600 mm 36 mm 1/30 31

32 Lattialämmitys Tuoteluettelo Kantaville lattioille LK Uralevy EPS 16 Polystyreenistä valmistettu 16 mm paksu EPS lattialämmityslevy joka on päällystetty lämmönjakopellillä. Levyssä on 4 uraa jaolla k/k 150 mm 12 mm:n LK Lattialämmitysputkea varten. Lyhytaikainen kuormitus ISO 844, 400 kpa. Pitkäaikainen kuormitus 140 kpa (2% painuma 50 v:ssa). Eristyskyky 0,034 W/m ºC. Materiaalin menekki N. 1,5 kpl/m² ilman kääntöalaa Tuote nro Pituus Leveys Korkeus Paino Pakk mm 600 mm 16 mm 1,5 kg 1/50 LK Kääntölevy EPS 16 Polystyreenistä valmistettu EPS-kääntölevy. Käytetään yhdessä LK Uralevy EPS 16 ja 12 mm:n LK lattialämmitysputken kanssa. Levyssä 2 ylimääräistä uraa syöttöja paluuputkille. Lyhytaikainen kuormitus ISO 844, 400 kpa Pitkäaikainen kuormitus 140 kpa (2% painuma 50 v:ssa) Eristyskyky 0,034 W/m ºC Materiaalin menekki N. 1,8 kpl/m kääntöalueen alueella Tuote nro Pituus Leveys Korkeus Paino Pakk mm 600 mm 16 mm 0,1 kg 1/50 LK Syöttölevy EPS 16 Polystyreenistä valmistettu 16 mm paksu EPS-syöttölevy. Käytetään yhdessä LK Uralevy EPS 16 ja 12 mm:n LK Lattialämmitysputken kanssa syöttölevynä eri huoneisiin/piireihin. Lyhytaikainen kuormitus ISO 844, 400 kpa. Pitkäaikainen kuormitus 140 kpa (2% painuma 50 v:ssa). Eristyskyky 0,034 W/m ºC. Materiaalin menekki N. 1,8 kpl/m² ilman kääntöalaa Tuote nro Pituus Leveys Korkeus Paino Pakk mm 600 mm 16 mm 0,1 kg 1/50 32

33 LK Putkipidikelista Tuoteluettelo Kantaville lattioille Lattialämmitys LK Lattialämmitysputkelle. Kiinnitetään eristeeseen LK Putkisangan avulla, tuote nro tai Betonialustaan lista voidaan kiinnittää proppaamalla tai ruuvaamalla. Materiaalin menekki N. 1,7 kpl/m² Tuote nro Putkelle Pituus Korkeus k/k Paino Pakk. kokoa mm 1,2 m 10 mm 20 mm 0,12 kg 1/10/ mm 1,2 m 14 mm 25 mm 0,16 kg 1 LK Naulakannake Putken kiinnittämiseen esim. käännösten kohdalla kun putki kiinnitetään LK Putkipidikelistalla vanerin/lastulevyn päälle. 40 kpl/pussi. Materiaalin menekki 1 pussi/5 m² Tuote nro Koko Lisätiedot Pakk mm Naulan pituus 15 mm, Kannakkeen 1 korkeus 10 mm LK HeatFloor 22, Uralevy Lattialastulevy 22 mm, jonka kaikilla reunoilla on ponttaus. Levyssä on kolme uraa jaolla k/k 200 mm 16 mm:lle LK Universal-putkelle/Lattialämmitysputkelle. Levyä on kahta eri laatuluokkaa, kuivien tilojen asennukseen tarkoitettu P6 sekä kosteussuojattu P7. Rakennekorkeus 22 mm, sisältää putken. Materiaalin menekki N. 1,0 kpl/m² ilman kääntöalaa Tuote nro Pituus Leveys Korkeus Laatuluokka Paino Pakk mm 600 mm 22 mm P6 16 kg 1/ mm 600 mm 22 mm P7 16 kg 1/36 33

34 Lattialämmitys Tuoteluettelo Kantaville lattioille LK HeatFloor 22, Kääntölevy Lattialastulevy 22 mm, jossa yläpuolella kääntöurat jaolla k/k 200 mm 16 mm:lle LK Universal-putkelle/LK Lattialämmitysputkelle. Levyä on kahta eri laatuluokkaa, kuivien tilojen asennukseen tarkoitettu P6 ja kosteussuojattu P7. Rakennekorkeus 22 mm, sisältää putken. Kääntöurat yläpuolella. 4 hahloa palkistojen sisään- ja ulostuloja varten. Materiaalin menekki N. 1,4 kpl/m kääntöalueen alueella Tuote nro Pituus Leveys Korkeus Laatuluokka Paino Pakk mm 800 mm 22 mm P6 7,1 kg 1/ mm 800 mm 22 mm P7 7,1 kg 1/80 LK Kääntölevy XPE 22 XPE-kääntölevy. Käytetään yhdessä LK HeatFloor 22 Uralevyn ja 16 mm:n LK Universal-putken/ LK Lattialämmitysputken kanssa kantavan lattian päällä. Materiaalin menekki N. 1,4 kpl/m kääntöala Tuote nro Pituus Leveys Korkeus Paino Pakk mm 800 mm 22 mm 0,49 kg 1/25 LK Lämmönjakopelti 12 LK Lämmönjakopelti 0,45 mm:n alumiinista 12 mm:lle LK Lattialämmitysputkelle. Pellissä on 3 taittokohtaa. Pellin leveys on mitoitettu putken asennusvälille k/k 150 mm. Materiaalin menekki N. 5,8 kpl/m², putkiväli k/k 150 mm Tuote nro Pituus Leveys Paino Pakk mm 140 mm 0,22 kg 1/60 /480 34

35 LK Lämmönjakopelti 20/280 Tuoteluettelo Kantaville lattioille Lattialämmitys LK Lämmönjakopelti 20 mm:lle LK Universal-putkelle/LK Lattialämmitysputkelle. Alumiininen 0,5 mm lämmönjakopelti harvalaudoitukseen asennettavaan lattialämmitykseen. Pellissä on 3 taittokohtaa. Pellin leveys on mitoitettu putken asennusvälille k/k 300 mm. Materiaalin menekki N. 2,5 kpl/m² Tuote nro Pituus Leveys Paino Pakk mm 280 mm 0,33 kg 1/40 35

36 Lattialämmitys Tuoteluettelo Liima ja Primer Asennusosat Liima ja Primer LK Bostik Multi Tac Vesipohjainen lattialiima LK Uralevyn EPS 16 liimaamiseen kuiviin lattioihin ilman kostumisen vaaraa. Materiaalin menekki N. 0,5 litraa/m² Tuote nro Tilavuus Paino Pakk l 10 kg 1/44 LK Kiilto Floorfix DF LK Kiilto Floorfix DF lattialaattalaasti sopii levymateriaalien liimaukseen sekä laatoitukseen. Sekoitetaan LK Kiilto Fixbinderin ja veden tai ainoastaan veden kanssa rakennevaatimuksista riippuen, katso kyseisien asennustavan ohje. Tuote on vähäpölyinen. Tuote nro Paino Pakk kg 1/48 UUTUUS LK Kiilto Flytfix DF LK Kiilto Flytfix DF luonnonkivilaatoitukseen. Tuote on vähäpölyinen. Tuote nro Paino Pakk ,0 kg 1/48 LK Kiilto Fixbinder LK Kiilto Fixbinder sekoitetaan LK Kiilto Flytfixin kanssa. Katso kyseisen asennustavan ohje. Materiaalin menekki 5 l Fixbinderiä sekoitetaan 20 kg Flytfixiä Tuote nro Tilavuus Paino Pakk l 5 kg 1/108 36

37 LK Kiilto Start Primer Tuoteluettelo Liima ja Primer Lattialämmitys Tartuntapohjuste. Katso kyseisen asennustavan ohje. Materiaalin menekki N. 1 litra/10 m² Tuote nro Tilavuus Paino Pakk l 3,2 kg 1/144 LK Kiilto Lattialämmitystasoite DF Tasoitemassa lattialämmityksen valamiseen sekä kallistusta varten. Katso kyseisen asennustavan ohje. Tuote on vähäpölyinen. Materiaalin menekki 1,7 kg/mm (kerroksen paksuus)/m² Tuote nro Paino Pakk kg 1/48 LK Lujiteverkko -2,5 Teräksinen LK Lujiteverkko vahvistaa rakenteita, joissa on käytetty tasoitemassaa. Katso kyseisen asennustavan ohje. Mitat 1200x800 mm. Langan halkaisija 2,5 mm. Ruutukoko 70x70 mm. Materiaalin menekki N. 1,3 kpl/m² Tuote nro Paino Pakk ,07 kg 1/300 37

38 Lattialämmitys Tuoteluettelo Jakotukit Jakotukit LK Jakotukki RF LK Jakotukki RF on valmistettu ruostumattomasta teräksestä ja sitä on saatavana 2 12 lattialämmityspiirille. Jakotukki toimitetaan valmiiksi kannakkeisiin asennettuna. Jakotukissa on lämpömittarit sekä meno- että paluurungossa, manuaaliset ilmanpoistimet sekä täyttö-/tyhjennysventtiilit. Jakotukin menorunko (ylempi runko, merkitty FLOW) on varustettu virtausmittareilla, joilla virtaamat voidaan säätää piirikohtaisesti. Virtausmittarin säätöalue on 0,5 5 l/min. Virtausmittarit on valmistettu lämpötilan- ja iskunkestävästä muovista ja ne kestävät myös jäähdytysnesteitä, kuten glykolia ja etanolia 50 ja 30 prosenttisiin liuoksiin asti. Jakotukin paluurungossa (alempi runko, merkitty RETURN) on käsisäätöpyörät piirien sulkemista varten. Käsisäätöpyörän tilalle asennetaan termostaattiohjatuissa piireissä LK Toimilaite. Syöttöputket voidaan kytkeä jakotukkiin vasemmalta tai oikealta puolelta. Toimitettaessa jakotukin kätisyys on niin, että syöttöputket kytketään oikealta. Kätisyys voidaan muuttaa irrottamalla ja siirtämällä runkojen päätytulpat toisiin päihin. Jakotukin rungon koko 1. Pakkaus sisältää merkintälipukkeet lattialämmityspiirien merkintää varten, asennusohjeet sekä suojapussin jakotukin rakennusaikaista suojausta varten. Jakotukin varusteet: Kaksi suoraa (tuotenro ) tai kulmamallista (tuotenro ) palloventtiiliä. Palloventtiili voidaan korvata LK OptiFlow EVO II säätöventtiilillä, katso valikoima LK Säätöventtiilit. LK Kytkentäliittimet putkikoon mukaisesti: PE-X-/PAL-putkelle 16 (tuotenro ) / PE-X-putkelle 12 2 (tuotenro ) / PE-X-putkelle 20 2 (tuotenro ). Vaihtoehtoisesti: LK Puristuskytkentäliitin putkikoon mukaisesti: PE-X-/PAL-putkelle 16 (tuotenro ) / PE-X-putkelle 20 2 (tuotenro ). Lisävarusteena on saatavana myös LK Kytkentäliittimiä PE-X-putkelle 8 1, PE- X-/PAL-putkelle 20 2,8 ja kupariputkille 12 1,0 ja 15 1,0. Liitoksen koko: Liitos syöttöputkelle, 1 sk Liitos lattialämmitysputkelle, ¾ uk EuroCone 38

39 LK Jakotukki RF Tuoteluettelo Jakotukit Lattialämmitys Mitat: Jakotukin mitat selviävät alla olevasta taulukosta. Lähtöjen etäisyys toisistaan k/k 50 mm, menon ja paluun limitys 25 mm. Jakotukkiin liitettävät varusteet lisäävät mittoja seuraavasti: LK Palloventtiili, suora: 65 mm LK Palloventtiili, kulma: 70 mm LK Ohitus RF: 15 mm LK Ohitus Delta P RF: 155 mm LK OptiFlow EVO II ja suora vaihtonippa: 123 mm LK OptiFlow EVO II ja vaihtonippa kulma: 93 mm Tuote nro Pituus Korkeus Syvyys Piirien Paino Pakk. määrä mm 355 mm 90 mm 2 2,2 kg 1/ mm 355 mm 90 mm 3 2,4 kg 1/ mm 355 mm 90 mm 4 2,6 kg 1/ mm 355 mm 90 mm 5 2,9 kg 1/ mm 355 mm 90 mm 6 3,0 kg 1/ mm 355 mm 90 mm 7 3,2 kg 1/ mm 355 mm 90 mm 8 3,4 kg 1/ mm 355 mm 90 mm 9 3,65 kg 1/ mm 355 mm 90 mm 10 3,8 kg 1/ mm 355 mm 90 mm 11 4,0 kg 1/ mm 355 mm 90 mm 12 4,2 kg 1/24 LK 1-Piirisarja Lattialämmityspiirin venttiilisarja. Sarjaan kuuluu ohjaus- ja säätöventtiili, jossa ¾ ulk. EuroCone LK Universal-/Lattialämmitysputkeen liittämistä varten. Sarja varustetaan LK Kytkentäliittimellä RF, joka sopii seuraavankokoisiin lattialämmitysputkiin: LK PE-X/PAL -putki, halk. 16 x 2,0/2,2 (tuote nro ). LK PE-X -putki, halk (tuote nro ). LK PE-X -putki, halk (tuote nro ). Vaihtoehtoisesti LK Puristuskytkentäliittimellä:. LK PE-X/PAL -putki, halk. 16 x 2,0/2,2 (tuotenro ). LK PE-X -putki, halk (tuotenro ).. Piirisarjaan on myös mahdollista liittää PE-X-putki 8 1 mm sekä kupariputki Cu 12 1 ja Cu piirisarja voidaan täydentää LK Huonetermostaatilla, jos tarvitaan elektroninen huonelämpötilan säätö. Tuote nro Koko Pakk ½ ulk./lattialämmitysliitäntä ¾ EuroCone 1 39

40 Lattialämmitys Tuoteluettelo Jakotukit LK Kytkentäliitin RF Putken liittämiseen LK Jakotukkiin RF. Liittimissä on ¾ EuroCone-liitos. 8 mm lattialämmitysputken liittämiseen käytetään LK PushFit 8:aa. Katso valikoima LK PushFit 8. Tuote nro Käyttötarkoitus Koko Nippaliitäntä Väri Pakk PE/PE-X 12x2,0 ¾ EuroCone 1/24/ PE/PE-X/PAL AX16 * ¾ EuroCone Krom. 1/24/ PE/PE-X/PAL 20x2,0 ¾ EuroCone 1/24/240 * AX16 = 16x2,0/2,2 Muut liitinvaihtoehdot Tuote nro Koko Nippaliitäntä Pakk x1 Cu ¾ EuroCone 1/24/ x1 Cu ¾ EuroCone 1/24/ x2,0 ¾ EuroCone 1/24/ x2,0 Uponor pepex ¾ EuroCone 1/24/ ½ ulk. / ¾ EuroCone ¾ EuroCone 1/ PushFit 8 Single / ½ sis. 1/ PushFit 8 Duo / ½ sis. 1/ PushFit 8 Quattro / ½ sis. 1/20 LK Puristuskytkentäliitin RF LK PE-X ja LK PAL Universal-putken 16 2,0/2,2 mm sekä LK Lattialämmitysputken PE-X 20 2,0 mm liittämiseen LK Jakotukkiin RF. Liitäntä ¾ EuroCone. Tuotteessa numero on harmaa muovirengas ja tuotteessa numero on punainen muovirengas. Tuote nro Koko Nippaliitäntä G mm L mm Pakk AX16 * 3/4 EuroCone /10/ x2,0 3/4 EuroCone /10/200 40

41 LK Kierrekansi Tuoteluettelo Jakotukit Lattialämmitys Tiivisteellä varustettu kierrekansi käyttämättömän lähdön tulppaamiseen LK Minijakotukissa/LK Jakotukissa RF. Tuote nro LK Minijakotukkiin sekä tuote nro LK Minijakotukkiin 20 ja LK Jakotukkiin RF. Tuote nro Koko Jakotukkityyppi Pakk ½ LK Minijakotukki /50/ ¾ LK Minijakotukki 20 & LK VKF RF 1/10 LK Ohitus RF Täydellinen sarja jatkuvan ohivirtauksen asentamiseksi LK Jakotukkiin RF. Kvsarvo 0,05. Ohitus lisää jakotukin leveyttä 15 mm. Tuote nro Pakk /50 LK Ohitus Delta P RF LK Ohitus Delta P RF on paineohjattu ohitusventtiili. Tuote on mitoiltaan sovitettu niin, että se on helppo liittää LK Jakotukki RF:n vasemmalle tai oikealle puolelle. Säädettävä avautumispaine kpa. Enimmäisvirtaama 800 l/t. Ohitus lisää jakotukin leveyttä 155 mm. Tuote nro Pakk /20 LK Ilmanpoistin RF Tarkoitettu LK Jakotukkiin RF. Ilmanpoistin asennetaan jakotukin manuaalisen ilmanpoistimen tilalle. Ilmanpoistimessa on sekä manuaalinen että automaattinen ilmanpoistotoiminto. Kierreliitos jakotukkiin on tiivistetty O-renkaalla. Tuote nro Koko Pakk ½ 1/12 41

42 Lattialämmitys Tuoteluettelo Jakotukit LK Painemittari RF Painemittari LK Jakotukkiin RF. Asennetaan jakotukin manuaalisen ilmanpoistimen tilalle. Tuote nro Mittausalue Pakk bar 1/30 LK Liitinsarja RF/1-Piirisarja LK Liitinsarja RF/1-Piirisarja on täydellinen sarja, jossa on tarvittavat osat 1-Piirisarjan (tuote nro ) liittämiseksi LK Jakotukkiin RF. Tuote nro Pakk LK Minijakotukki Niklatusta messingistä valmistettu jakotukki, joka liitetään LK Minisekoitusryhmään M60n. Jakotukissa on integroidut säätöventtiilit lattialämmityspiirien virtauksen tasapainottamiseen. Jakotukkeja löytyy 2-4 lattialämmityspiirille. Toimitus sisältää kulmaliittimet ½ ulkokierteellä sekä tarvittavan määrän kytkentäliittimiä 12 mm PE-X-putkelle, 16 mm PE-X ja PAL putkille sekä vaihtoehtoisesti 20 mm PE-X-putkelle. Asennettuna LK Minisekoitusryhmään kasvaa sekoitusryhmän rakennekorkeus noin 90 mm. Tuote nro Putken koko Pituus Piirien määrä Paino Pakk mm 2 1,2 kg 1/ mm 3 1,6 kg 1/ mm 4 1,95 kg 1/ mm 2 1,2 kg 1/ mm 3 1,6 kg 1/ mm 4 1,95 kg 1/ mm 2 1,2 kg 1/ mm 3 1,6 kg 1/ mm 4 2 kg 1/10 42

43 Liitinosat RF LK Palloventtiili suora 1 Tuoteluettelo Liitinosat RF Lattialämmitys Sulkuventtiili LK Jakotukkiin RF. Tuote nro Koko Pakk sisä-/ulkokierre 1/4/48 LK Kulmapalloventtiili 1 Sulkuventtiili LK Jakotukkiin RF. Tuote nro Koko Pakk sisä-/ulkokierre 1/6/24 LK Kytkentäliitin RF Putken liittämiseen LK Jakotukkiin RF. Liittimissä on ¾ EuroCone-liitos. 8 mm:n lattialämmitysputken liittämiseen käytetään LK PushFit 8:aa. Katso valikoima LK PushFit 8. Tuote nro Käyttötarkoitus Koko Nippaliitäntä Väri Pakk PE/PE-X 12x2,0 3/4 EuroCone 1/24/ PE/PE-X/PAL AX16 * 3/4 EuroCone Krom. 1/24/ PE/PE-X/PAL 20x2,0 3/4 EuroCone 1/24/240 * AX16 = 16x2,0/2,2 LK Puristuskytkentäliitin RF LK PE-X ja LK PAL Universal-putken 16 2,0/2,2 mm sekä LK Lattialämmitysputken PE-X 20 2,0 mm liittämiseen LK Jakotukkiin RF. Liitäntä ¾ EuroCone. Tuotteessa numero on harmaa muovirengas ja tuotteessa numero on punainen muovirengas. Tuote nro Koko Nippaliitäntä G mm L mm Pakk AX16 * 3/4 EuroCone /10/ x2,0 3/4 EuroCone /10/200 * AX16 = 16x2,0/2,2 43

44 Lattialämmitys Tuoteluettelo Liitinosat RF LK Liitäntäsarja kulma Liitäntäsarja PE-X syöttöputken liittämiseen LK Jakotukkiin RF. Tuote nro Koko Pakk x2,3 x 1 1/10/ x2,9 x 1 1/30 LK Liitin ulkokierteellä Suoraliitin UK PE/PE-X-putkiin. Tuote nro Koko Pakk x2,0 x ½ 1/25/ x2,0/2,2 x ½ 1/25/ x2,0 x ½ 1/25/ x2,0 x ¾ 1/ x2,3 x ¾ 1/ x2,3 x 1 1/ x2,9/3,0 x 1 1/40 LK Liitin sisäkierteellä Suoraliitin SK PE/PE-X-putkiin. Tuote nro Koko Pakk x2,0 x ½ 1/25/ x2,0/2,2 x ½ 1/25/ x2,0 x ½ 1/25/ x2,0 x ¾ 1/ x2,3 x ¾ 1/10 LK Kierrekansi Tiivisteellä varustettu kierrekansi käyttämättömän lähdön tulppaamiseen LK Minijakotukissa/LK Jakotukissa RF. Tuote nro LK Minijakotukkiin sekä tuote nro LK Minijakotukkiin 20 ja LK Jakotukkiin RF. Tuote nro Koko Jakotukkityyppi Pakk ½ LK Minijakotukki /50/ ¾ LK Minijakotukki 20 & LK VKF RF 1/10/50 44

45 LK Nippa RF suora Tuoteluettelo Liitinosat RF Lattialämmitys Korjausnippa LK PE-X-/PAL-putkelle. Varustetaan LK Kytkentäliittimellä RF tai LK Puristuskytkentäliittimellä RF. Tuote nro Nimike Koko Nippaliitäntä Pakk LK Nippa RF suora 12/16/20 ¾ EuroCone 1/24/240 LK Kaksoisnippa LK Jakotukin RF ja LK Minijakotukin liittämiseen. Tuote nro Nimike Käyttötarkoitus Nippa LK Minijakotukki LK Jakotukki RF Koko Liitäntä Jakotukkityyppi Pakk. ¾ ¾ LK Minijakotukki 1/50 1 1/25/250 LK Putkentaivutustuki Putkentaivutustuki LK Universal- ja Lattialämmitysputkille. Tuote nro Putkelle kokoa Ulkosäde Pakk mm 120 mm 1/50/1600 LK Putkentaivutustuki Avoin Putkentaivutustuki HD-polyeteenistä LK Universal- ja Lattialämmitysputkille. Tuote nro Putkelle kokoa Ulkosäde Pakk mm 75 mm 1/10/ mm 120 mm 1/50 45

46 Lattialämmitys Tuoteluettelo Liitinosat RF LK Putkentaivutustuki PL Putkentaivutustuki LK Universal- ja Lattialämmitysputkille. Tuote nro Putkelle kokoa Ulkosäde Pakk mm 85 mm 10/ mm 140 mm 1/10/ mm 165 mm 1/10/ mm 210 mm 1/10/ mm 260 mm 1/5/25 LK Kiinnityslevy LK Putkentaivutustuen kiinnitykseen asennettaessa LK Jakotukkia. Yhdessä levyssä tilaa 8:n lattialämmityspiirin putkille. Levyjä on mahdollista yhdistää suurempaa piirimäärää varten. Valmistettu polyeteenistä. Tuote nro Pakk /10/300 46

47 Putken korjaus/liittäminen Tuoteluettelo Liitinosat RF Lattialämmitysputkiin saa tehdä liitoksia ainoastaan poikkeustapauksissa, esim. korjattaessa vaurioitunutta putkea. Lattialämmitys LK Lattialämmitysputken PE-X 12 2,0 liittäminen puserrusliittimellä 2 kpl LK Kytkentäliitin RF, tuote nro kpl LK Nippa RF suora, tuote nro LK Universal-putken 16 PE-X/PAL liittäminen puserrusliittimellä 2 kpl LK Kytkentäliitin RF, tuote nro kpl LK Nippa RF suora, tuote nro LK Lattialämmitysputken PE-X 20 2,0 liittäminen puserrusliittimellä 2 kpl LK Kytkentäliitin RF, tuote nro kpl LK Nippa RF suora, tuote nro LK Universal-putken 16 PE-X/PAL liittäminen puristusliittimellä 1 kpl LK Puristusliitin, tuote nro LK Lattialämmitysputken PE-X 20 2,0 liittäminen puristusliittimellä 1 kpl LK Puristusliitin, tuote nro LK Lattialämmitysputken PE-X 8 1,0 liittäminen PushFit-liittimellä 1 kpl LK PushFit 8 Korjausliitin, tuote nro Tuote nro Nimi Koko Nippaliitin Pakkaus LK Kytkentäliitin RF 12x2,0 ¾ EuroCone 1/24/ LK Kytkentäliitin RF 16x2,0/2,2 ¾ EuroCone 1/24/ LK Kytkentäliitin RF 20x2,0 ¾ EuroCone 1/24/ LK Nippa RF suora 12/16/20 ¾ EuroCone 1/24/ LK Puristusliitin 16x2,0/2,2 1/10/ LK Puristusliitin 20x2,0 1/10/ LK PushFit 8 Korjausliitin 8x1,0 1/12 47

48 Lattialämmitys Tuoteluettelo Säätöventtiilit Säätöventtiilit LK OptiFlow EVO II LK OptiFlow EVO II on säätöventtiili virtauksen säätöä varten esim. lattialämmitysjärjestelmissä, perinteisissä lämmitysjärjestelmissä sekä jäähdytysjärjestelmissä. Venttiiliä on saatavana kahdelle virtausalueelle, 2 16 l/min sekä 4 36 l/min. Säätöventtiilissä on 1 ulkokierteinen tuloliitäntä sekä 1 sisäkierteinen lähtöliitäntä. Ulkokierteinen liitäntä varustetaan LK Vaihtonipalla, jossa on tasotiivistemutteri ja on näin ollen helppo asentaa esim. LK Jakotukkiin lattialämmitystä varten. Säätö tehdään helposti kuusiokoloavaimella samalla kuin virtaus luetaan selkeästä asteikosta. Mittauslaitteita ei tarvita. Venttiilissä on ns. MemoStop, joka lukitsee venttiilin säädöt. Tämän ansiosta venttiiliä voidaan käyttää myös sulkuventtiilinä ilman, että asetetut säädöt muuttuvat. Venttiilipesä on niklattua messinkiä ja siinä on iskun- ja lämmönkestävä virtausmittari, joka mittaa jatkuvasti virtaamaa. Virtausmittaria voidaan lukea kaikissa asennoissa. Toimitukseen kuuluu merkintälevy säätöjen merkintää ja kirjaamista varten. Venttiili voidaan täydentää LK Lämpömittarilla (lisävaruste). Lämpömittari asetetaan venttiilin valettuun upotusputkeen. Tuote nro Koko Virtausalue Pakk sisä-/ulkokierre 2-16 l/m 1/ sisä-/ulkokierre 4-36 l/m 1/10 LK Vaihtonippa UK/SK LK Vaihtonippaa voidaan käyttää LK OptiFlow Evo II asennuksessa. Vaihtonippa sopii myös LK Jakotukkisäätimeen. Tuote nro Nimike Rakenne Tyyppi Koko Pakk LK Vaihtonippa Keltainen Suora 1 tasotiiviste ¾ ulk. 1/ Kromattu Suora 1 tasotiiviste 1 ulk. 1/ Kromattu Kulma 1 tasotiiviste 1 ulk. 1/10 LK Vaihtonippa SK/SK LK Vaihtonippaa voidaan käyttää LK OptiFlow Evo II asennuksessa. Vaihtonippa sopii myös LK Jakotukkisäätimeen. Tuote nro Nimike Rakenne Koko Pakk LK Vaihtonippa Kromattu 1 tasotiiviste ½ sis. 1/ LK Vaihtonippa Keltainen 1 tasotiiviste ¾ sis. 1/ LK Vaihtonippa Keltainen 1 tasotiiviste 1 sis. 1/10 48

49 LK Puoliliitin Tuoteluettelo Säätöventtiilit Lattialämmitys LK Puoliliitin on tarkoitettu etupäässä käytettäväksi LK OptiFlow Evo II tai LK Jakotukkisäätimen kanssa. Tuote nro Nimike Koko Pakk LK Puoliliitin 1 x Cu 22 1/10/ LK Puoliliitin 1 x Cu 28 1/10/ LK Puoliliitin 1 x PE-X 25x2,3 1/10/100 LK >B<Press yhdistäjä Cu LK >B<Press muuntokappale kupariputkeen yhdistäjämutterilla. Voidaan käyttää, kun asennetaan LK OptiFlow Evo II. Muuntokappale sopii myös LK Jakotukkisäätimeen. Tuote nro Koko L mm Pakk x /5/80 49

50 Lattialämmitys Tuoteluettelo Jakotukki Qmax Jakotukki Qmax LK Jakotukki Qmax 2 LK Jakotukki Qmax 2 on valmistettu ruostumattomasta teräksestä ja sitä käytetään jakotukkina lämmitysjärjestelmissä, joissa voi esiintyä suuria virtaamia. Jakotukki on saatavana kahdella, kolmella, neljällä tai kuudella lähdöllä. Jakotukin lähtöjen koko on 1 ja rungon koko on 2. Kaksoisnipan avulla voidaan yhdistää erisuuruisia jakotukkeja tarvittavan lähtöjen määrän saavuttamiseksi. Jakotukki varustetaan LK Konsolilla Qmax, LK Palloventtiilillä 2 sekä LK Tulpalla 2. Tuote nro Pituus Lähtöjen määrä Pakk lähtöä 1/ lähtöä 1/ lähtöä 1/ lähtöä 1/5 LK Konsoli Qmax Tarkoitettu LK Jakotukille Qmax. Tuote nro Pakk /50 Huom! Myydään pareittain, eli kaksi konsolia per pakkaus. LK Palloventtiili 2 Tarkoitettu LK Jakotukille Qmax 2. Tuote nro Pituus Pakk mm 1/12 LK Tulppa 2 LK Tulppaa 2 käytetään LK Jakotukin Qmax 2 rungon päättämiseen/tulppaamiseen. Tuote nro Pakk /10 50

51 Puristusliittimet PV LK Puristusliitin PV Suora Tuoteluettelo Puristusliittimet PV Lattialämmitys Tuote nro Koko L mm Pakk AX16 * 56 1/10/ x2,0 56 1/10/ x2,3 60,5 1/5/ A32 ** 59 1/5/120 * AX16 = 16x2,0/1,6x2,2 ** AX32 = 32x2,9/32x3,0 LK Puristusliitin PV Suora ulkokierre Tuote nro Koko G mm L mm Pakk x2,3/¾ ulk 19,5 50 1/5/ x2,3/1 ulk 20 51,5 1/5/ A32 x 1 * /5/105 * AX32 = 32x2,9/32x3,0 LK Puristusliitin PV Suora - CU Tuote nro Koko D mm L mm Pakk x2,3/CU 22 25,5 57 1/5/ x2,3/CU 28 25,5 57 1/5/ A32 x 28 * 25,5 56,5 1/5/105 *AX32 = 32x2,9/32x3,0 51

52 Lattialämmitys Tuoteluettelo Puristusliittimet PV LK Puristusliitin PV Kulma Tuote nro Koko L mm Pakk AX16 * 40 1/10/ x2,0 41,5 1/5/ x2,3 46,5 1/5/ x2,9/3,0 54 1/5/ A32 ** 49,5 1/5/60 * AX16 = 16x2,0/1,6x2,2 ** AX32 = 32x2,9/32x3,0 LK Puristusliitin PV Kulma ulkokierre Tuote nro Koko C mm G mm L mm Pakk x2,3/¾ ulk /5/ x2,3/1 ulk /5/ x2,9/3,0/1 ulk /5/ A32 x 1 * ,5 1/5/60 * AX32 = 32x2,9/32x3 52

53 PushFit 8 LK PushFit 8, Single ulkokierre Tuoteluettelo PushFit 8 Lattialämmitys LK PushFit 8 mm:n lattialämmitysputkelle. Käytetään esim. liitettäessä LK Minisekoitusryhmään M60. Tuote nro Koko Pakk mm / ½ ulk. 1/30 LK PushFit 8, Single sisäkierre LK PushFit 8 mm:n lattialämmitysputkelle. Käytetään esim. liitettäessä LK Jakotukkiin RF tai LK Minipiiriventtiiliin M5. Täydennä LK Adapterilla ½ UK/¾ EuroCone, tuote nro Tuote nro Koko Pakk mm / ½ sis. 1/30 LK PushFit 8, Duo LK PushFit 8 mm:n lattialämmitysputkelle. Käytetään esim. liitettäessä LK Jakotukkiin RF tai LK Minipiiriventtiiliin M5. Täydennä LK Adapterilla ½ UK/¾ EuroCone, tuote nro Tuote nro Koko Pakk mm / ½ sis. 1/12 LK PushFit 8, Quattro LK PushFit 8 mm:n lattialämmitysputkelle. Käytetään esim. liitettäessä LK Jakotukkiin RF tai LK Minipiiriventtiiliin M5. Täydennä LK Adapterilla ½ UK/¾ EuroCone, tuote nro LK Tulppaa, tuote nro , käytetään yhden putkiliitännän tulppaamiseen kytkettäessä kolme lattialämmityspiiriä. Tuote nro Koko Pakk mm / ½ sis. 1/20 53

54 Lattialämmitys Tuoteluettelo PushFit 8 LK Sovitin LK Sovitin yhdistäjämutterilla yhdistää ½ -liittimen ¾ Eurocone -liittimeen. Sopii LK Lattialämmitysjakotukkiin RF, LK Minipiiriventtiiliin M5 ja LK Minijakotukkiin 20. Tuote nro Nimike Koko Pakk LK Sovitusliitin ½ ulk. / ¾ EuroCone 1/12/60 LK Kaksoisnippa LK Kaksoisnippa yhdistää sisä- ja ulkokierteiset LK PushFit 8 mm ½ -liittimet. Tuote nro Koko Pakk ½ 1 LK PushFit 8 Tulppa Tulppa käyttämättömään putkiliitäntään PushFit 8 -liittimessä. Tuote nro Koko Pakk mm 1/10/100 LK PushFit 8 Korjausliitin Korjaus-/jatkoliitin 8 mm:n lattialämmitysputkeen. Tuote nro Koko Pituus Pakk mm 70 mm 1/12 54

55 Jakotukkikaapit LK Jakotukkikaappi LL VS Tuoteluettelo Jakotukkikaapit Lattialämmitys LK Jakotukkikaappia LL VS käytetään, kun halutaan peittää LK Jakotukki RF. Kaapissa on vesitiivis pohja, jossa on kumitiivisteiset putkien läpivientireiät. Kaapin pohjassa on ylivuotoputki, minkä kautta mahdolliset vuodot voidaan ohjata näkyviin haluttuun paikkaan. Kaappi on valmistettu jauhemaalatusta 1 mm:n teräspellistä, RAL Kaappi asennetaan upotettuna seinään tai seinän pintaan. Seinän rakennesyvyyden pitää olla vähintään 95 mm. Kaappi varustetaan kehyksellä ja ovella. Kehyksiä ja ovia on kahdenlaisia riippuen siitä, onko kaappi pinta-asennettava vai seinään upotettava. Pinta-asennettava kaappi varustetaan myös sokkelilla, joka peittää kaapin ja lattian väliset putket. LK Jakotukkikaappi LL sisältää putkiläpiviennit, ylivuotoputken holkin, 1,5 metrin ylivuotoputken, viemäröintikulman ja ylivuotoputken peitelevyn, huonesäädön sähköjohtojen läpiviennit, roiskelevyt sekä asennusohjeen. Kaapin takaosassa on neljä M8-mutteria LK Kaappitelineen kiinnitystä varten, jos halutaan asentaa kaappi ennen betonilaatan valua. Kaapin sivuseinissä on puhkaistavat reiät mahdollisia syöttöputkia varten. Kaapin päällyspuolella on puhkaistavat reiät sekä mahdollista kaapin läpi menevää nousulinjaa että sähköjohtojen läpivientiä varten. Tuote nro Käyttötarkoitus Leveys Korkeus Syvyys Paino Pakk Jakotukki RF mm 710 mm 95 mm 7,1 kg 1/ Jakotukki RF mm 710 mm 95 mm 10,7 kg 1/ Jakotukki RF mm 710 mm 95 mm 14,5 kg 1/6 55

56 Lattialämmitys Tuoteluettelo Jakotukkikaapit UUTUUS LK Sekoitusryhmäkaappi VS2 LK Sekoitusryhmäkaappia VS2 käytetään, kun halutaan peittää LK Jakajasekoitusryhmä VS2 ja siihen asennettu LK Jakotukki RF kokoon 12 asti. Huomio! LK Jakajasekoitusryhmä VS2 asennetaan kaapin oikealle puolelle. Kaapissa on vesitiivis pohja, jossa on kumitiivisteiset putkien läpivientireiät. Kaapin pohjassa on ylivuotoputki, minkä kautta mahdolliset vuodot voidaan ohjata näkyviin haluttuun paikkaan. Kaappi on valmistettu jauhemaalatusta 1 mm:n teräspellistä, RAL Kaappi asennetaan upotettuna seinään tai seinän pintaan. Seinän rakennesyvyyden pitää olla vähintään 95 mm. Kaappi varustetaan kehyksellä ja ovella. Kehyksiä ja ovia on kahdenlaisia riippuen siitä, onko kaappi pinta-asennettava vai seinään upotettava. Pinta-asennettava kaappi varustetaan myös sokkelilla, joka peittää kaapin ja lattian väliset putket. LK Sekoitusryhmäkaappi VS2 sisältää putkiläpiviennit, ylivuotoputken holkin, 1,5 metrin ylivuotoputken, viemäröintikulman ja ylivuotoputken peitelevyn, huonesäädön sähköjohtojen läpiviennit, roiskelevyt sekä asennusohjeet. Kaapin takaosassa on neljä M8-mutteria LK Kaappitelineeseen kiinnitystä varten, mikäli kaappi asennetaan ennen betonilattian valua. Tuote nro Käyttötarkoitus Leveys Korkeus Syvyys Paino Pakk Jakajasekoitusryhmä 800 mm 710 mm 95 mm 10,7 kg 1/10 VS2 + Jakotukki RF Jakajasekoitusryhmä VS2 + Jakotukki RF mm 710 mm 95 mm 13,2 kg 1/7 56

57 LK Seinään upotettava kaappi M5 VT Tuoteluettelo Jakotukkikaapit Lattialämmitys LK Seinään upotettavaa vuotosuojattua kaappia M5 VT käytetään, kun halutaan peittää LK Minipiiriventtiili M5. Kaapissa on vesitiivis pohja, jossa on kumitiivisteiset putken läpiviennit. Näin voidaan varmistaa mahdollisten vuotojen oh - jaus näkyviin haluttuun paikkaan. Kaappi on valmistettu jauhemaalatusta 1,0 mm:n teräspellistä, RAL Kaappia on kahta mallia: LK Seinään upotettava kaappi M5 VT, johon mahtuu LK Minipiiriventtiili M5. LK Seinään upotettava kaappi M5 VT-XL, johon mahtuu elektronisella säätölaitteistolla varustettu LK Minipiiriventtiili M5. LK Seinään upotettavaa kaappia VT-XL voidaan myös käyttää LK 1-piirisarjan ja elektronisen säätöjärjestelmän peittämiseen. LK Seinään upotettavan kaapin M5 VT/VT-XL asennus seinän runkoon vaatii vähintään 70 mm paksuiset tukipalkit. Kaapissa on valmiiksi asennettuna ovi ja kehys. Mukana toimitetaan myös putkija sähköläpiviennit, roiskesuoja sekä asennusohje. Kaapin takaosassa on neljä M8-mutteria, joita käytetään kiinnitettäessä kaappi LK Kaappitelineeseen, jos kaappi asennetaan ennen betonilaatan valua. Tuote nro Nimike Käyttötarkoitus Upotusmitat (L x K x S) LK Seinään upotettava kaappi M5 VT LK Seinään upotettava kaappi M5 VT-XL LK Minipiiriventtiili M5 LK Minipiiriventtiili M5 ja elektroniset säätölaitteet 205 x 250 x 83 mm 350 x 350 x 83 mm Kannen mitat (L x K) 230 x 275 mm 375 x 375 mm Paino Pakk. 4,6 kg 1/132 2,6 kg 1/52 57

58 Lattialämmitys Tuoteluettelo Jakotukkikaapit UUTUUS LK Sekoitusryhmäkaappi M60n LK Sekoitusryhmäkaappia M60n käytetään, kun halutaan peittää LK Minisekoitusryhmä M60n. Tarkoitettu sekoitusryhmän oikeanpuoleiseen asennukseen. Kaapissa on vesitiivis pohja, jossa on kumitiivisteiset putkien läpivientireiät. Kaapin pohjassa on ylivuotoputki, minkä kautta mahdolliset vuodot voidaan ohjata näkyviin haluttuun paikkaan. Kaappi on valmistettu jauhemaalatusta 1 mm:n teräspellistä, RAL Kaappi asennetaan upotettuna seinään tai seinän pintaan. Seinän rakennesyvyyden pitää olla vähintään 95 mm. Kaappi varustetaan kehyksellä ja ovella. Kehyksiä ja ovia on kahdenlaisia riippuen siitä, onko kaappi pinta-asennettava vai seinään upotettava. Pinta-asennettava kaappi varustetaan myös sokkelilla, joka peittää kaapin ja lattian väliset putket. Tuote nro Käyttötarkoitus Leveys Korkeus Syvyys Pakk LK Minisekoitusryhmä 450 mm 500 mm 95 mm 1 M60n UUTUUS LK Sekoitusryhmäkaappi M60n XL LK Sekoitusryhmäkaappia M60n XL käytetään, kun halutaan peittää LK Minisekoitusryhmä M60n, jossa on LK Minijakotukki. Tarkoitettu sekoitusryhmän oikeanpuoleiseen asennukseen. Kaapissa on vesitiivis pohja, jossa on kumitiivisteiset putkien läpivientireiät. Kaapin pohjassa on ylivuotoputki, minkä kautta mahdolliset vuodot voidaan ohjata näkyviin haluttuun paikkaan. Kaappi on valmistettu jauhemaalatusta 1 mm:n teräspellistä, RAL Kaappi asennetaan upotettuna seinään tai seinän pintaan. Seinän rakennesyvyyden pitää olla vähintään 145 mm. Kaappi varustetaan kehyksellä ja ovella. Kehyksiä ja ovia on kahdenlaisia riippuen siitä, onko kaappi pinta-asennettava vai seinään upotettava. Pinta-asennettava kaappi varustetaan myös sokkelilla, joka peittää kaapin ja lattian väliset putket. Tuote nro Käyttötarkoitus Leveys Korkeus Syvyys Pakk LK Minisekoitusryhmä M60n sekä LK Minijakotukki 550 mm 710 mm 145 mm 1 58

59 Jakotukkikaapit Ovet LK Kehys+ovi LL Uppo Tuoteluettelo Jakotukkikaapit Ovet Lattialämmitys LK Kehys+ovi LL Uppo on tarkoitettu seinään upotettavalle LK Jakotukkikaapille ja LK Sekoitusryhmäkaapille seinäkiinnitystä varten. LK Kehys viimeistelee kaapin asennuksen. Ovessa on vakiona ruuvimeisselillä avattava lukko. Lisävarusteena on saatavana avainlukko. Tuote nro Käyttötarkoitus Leveys Korkeus Paino Pakk LK Sekoitusryhmäkaappi 480 mm 530 mm 2,7 kg 1 UUTUUS M60n LK Kaappi LL 550, 590 mm 740 mm 4,9 kg 1/5/30 LK Sekoitusryhmäkaappi M60n XL + LK Esikasattu vesimittarikaappi UNI 8/ LK Kaappi LL mm 740 mm 6,8 kg 1/5/ UUTUUS LK Sekoitusryhmäkaappi LL VS mm 740 mm 8,6 kg 1/ LK Kaappi LL mm 740 mm 9,4 kg 1/5/30 LK Kehys+ovi LL Pinta LK Kehys+ovi LL Pinta on tarkoitettu pinta-asennettavalle LK Jakotukkikaapille ja LK Sekoitusryhmäkaapille. LK Kehys viimeistelee kaapin asennuksen. Ovessa on vakiona ruuvimeisselillä avattava lukko. Lisävarusteena on saatavana avainlukko. Tuote nro Käyttötarkoitus Leveys Korkeus Paino Pakk LK Sekoitusryhmäkaappi 450 mm 490 mm 2,5 kg 1 UUTUUS M60n LK Kaappi LL 550 &, 550 mm 700 mm 4,7 kg 1/5/30 LK Sekoitusryhmäkaappi M60n XL LK Kaappi LL mm 700 mm 6,5 kg 1/5/ UUTUUS LK Sekoitusryhmäkaappi LL VS mm 700 mm 8,3 kg 1/ LK Kaappi LL mm 700 mm 9,1 kg 1/5/30 59

60 Lattialämmitys Tuoteluettelo Jakotukkikaapit Ovet LK Jakotukkikaapin Sokkeli LL LK Jakotukkikaapin Sokkelia käytetään, kun LK Jakotukkikaappi LL VS asennetaan pinta-asennuksena seinän pintaan. LK Sokkeli peittää kaapin ja lattian väliset putket. Sokkeli on säädettävissä korkeussuunnassa välillä mm. Sokkelissa on reikä kaapin ylivuotoputkea varten. Mikäli ylivuotoputki sijoitetaan muualle, sokkelin reikä peitetään mukana toimitettavilla peitetulpalla. Tuote nro Leveys Korkeus Syvyys Paino Pakk mm mm 95 mm 1,7 kg 1/ mm mm 95 mm 1,8 kg 1/ mm mm 145 mm 2,65 kg 1 UUTUUS mm mm 95 mm 2,3 kg 1/ mm mm 120 mm 2,4 kg 1/ mm mm 95 mm 3,3 kg 1/28 UUTUUS mm mm 95 mm 3,7 kg 1/ mm mm 120 mm 3,8 kg 1/30 60

61 Tehdasvalmisteiset kaapit LK Esikasattu Jakotukkikaappi LL VS Tuoteluettelo Tehdasvalmisteiset kaapit Lattialämmitys LK Esikasattu Jakotukkikaappi LL VS on vuotosuojattu kaappi, johon on asennettu LK Jakotukki RF. Jakotukin menorunkoon on asennettu sulkuventtiili. Paluurunkoon on asennettu LK OptiFlow Evo II virtauksen säätöä varten. Opti- Flow-venttiili toimii myös paluurungon sulkuna. 2 8 piirin kaappeihin on asennettu LK OptiFlow, jossa virtaussäätö on 2 16 l/min piirin kaapeissa on LK OptiFlow 4 36 l/min. Jakotukin päätyyn on asennettu LK Ohitus RF. Huom! Kaappi on tarkoitettu oikeanpuoleiseen asennukseen, eli syöttöputket liitetään oikealta, joko kaapin sivuseinän tai pohjan kautta. Kaapissa on vesitiivis pohja, jossa on kumitiivisteiset putkien läpivientireiät. Kaapin pohjassa on ylivuotoputki, minkä kautta mahdolliset vuodot voidaan ohjata näkyviin haluttuun paikkaan. Kaappi on valmistettu jauhemaalatusta 1 mm:n teräspellistä, RAL Kaappi asennetaan upotettuna seinään tai seinän pintaan. Seinän rakennesyvyyden pitää olla vähintään 95 mm. Kaappi varustetaan kehyksellä ja ovella. Kehyksiä ja ovia on kahdenlaisia riippuen siitä, onko kaappi pinta-asennettava vai seinään upotettava. Pinta-asennettava kaappi varustetaan myös sokkelilla, joka peittää kaapin ja lattian väliset putket. Kaappi sisältää putkiläpiviennit, ylivuotoputken holkin, 1,5 metrin ylivuotoputken, viemäröintikulman ja ylivuotoputken peitelevyn, huonesäädön sähköjohtojen läpiviennit, roiskelevyt sekä asennusohjeen. Kaapin takaosassa on neljä M8-mutteria LK Kaappitelineen kiinnitystä varten, jos halutaan asentaa kaappi ennen betonilattian valua. Kaapin sivuseinissä on puhkaistavat reiät mahdollisia syöttöputkia varten. Kaapin päällyspuolella on puhkaistavat reiät sekä mahdollista kaapin läpi menevää nousulinjaa että sähköjohtojen läpivientiä varten. Tuote nro Leveys Korkeus Syvyys Piirien Paino Pakk. määrä mm 710 mm 95 mm 2 11,4 kg 1/ mm 710 mm 95 mm 3 11,8 kg 1/ mm 710 mm 95 mm 4 12 kg 1/ mm 710 mm 95 mm 5 15,4 kg 1/ mm 710 mm 95 mm 6 15,6 kg 1/ mm 710 mm 95 mm 7 16 kg 1/ mm 710 mm 95 mm 8 16,3 kg 1/ mm 710 mm 95 mm 9 16,7 kg 1/ mm 710 mm 95 mm 10 20,8 kg 1/ mm 710 mm 95 mm 11 21,1 kg 1/ mm 710 mm 95 mm 12 21,5 kg 1/6 61

62 Lattialämmitys Tuoteluettelo Tehdasvalmisteiset kaapit UUTUUS LK Esikasattu Sekoitusryhmäkaappi LL VS2 LK Esikasattu Sekoitusryhmäkaappi LL VS2 on vuotosuojattu kaappi, johon on asennettu LK Jakajasekoitusryhmä VS2 ja LK Jakotukki RF. Huom! Kaappi on tarkoitettu oikeanpuoleiseen asennukseen, eli liitännät sekoitusryhmään tehdään oikealta, kaapin pohjan kautta. Kaapissa on vesitiivis pohja, jossa on kumitiivisteiset putkien läpivientireiät. Kaapin pohjassa on ylivuotoputki, minkä kautta mahdolliset vuodot voidaan ohjata näkyviin haluttuun paikkaan. Kaappi on valmistettu jauhemaalatusta 1 mm:n teräspellistä, RAL Kaappi asennetaan upotettuna seinään tai seinän pintaan. Seinän rakennesyvyyden pitää olla vähintään 95 mm. Kaappi varustetaan kehyksellä ja ovella. Kehyksiä ja ovia on kahdenlaisia riippuen siitä, onko kaappi pinta-asennettava vai seinään upotettava. Pinta-asennettava kaappi varustetaan myös sokkelilla, joka peittää kaapin ja lattian väliset putket. Kaappi sisältää putkiläpiviennit, ylivuotoputken holkin, 1,5 metrin ylivuotoputken, viemäröintikulman ja ylivuotoputken peitelevyn, huonesäädön sähköjohtojen läpiviennit, roiskelevyt sekä asennusohjeen. Kaapin takaosassa on neljä M8-mutteria LK Kaappitelineeseen kiinnitystä varten, mikäli kaappi asennetaan ennen betonilattian valua. Tuote nro Leveys Korkeus Syvyys Piirien Paino Pakk. määrä mm 710 mm 95 mm 2 20,2 kg kg 1/ mm 710 mm 95 mm 3 20,6 kg kg 1/ mm 710 mm 95 mm 4 21,0 kg kg 1/ mm 710 mm 95 mm 5 21,4 kg kg 1/ mm 710 mm 95 mm 6 21,8 kg kg 1/ mm 710 mm 95 mm 7 22,2 kg kg 1/ mm 710 mm 95 mm 8 24,2 kg kg 1/ mm 710 mm 95 mm 9 24,6 kg kg 1/ mm 710 mm 95 mm 10 25,0 kg kg 1/ mm 710 mm 95 mm 11 25,4 kg kg 1/ mm 710 mm 95 mm 12 25,8 kg kg 1/7 62

63 Jakotukkikaapit Lisätuotteet LK Ylivuotoputken peitelevy Tuoteluettelo Lisätuotteet Lattialämmitys Ylivuotoputken peitelevy LK Viemäröintikulmalle. Sopii LK Viemäröintikulmaan. Voidaan myös asentaa suoraan LK Suojaputkeen Ø 25. Peitelevyn kunnollinen kiinnitys voidaan varmistaa käyttämällä silikonia tai vastaavaa kiinnitysmassaa. Tuote nro Ulkomitat (L x K x S) Väri Pakk x 48 x 15 kromattu x 48 x 15 valkoinen 1 LK Avainlukko Avainlukko, joka korvaa LK Jakotukki-/Sekoitusryhmäkaapin ruuvimeisselillä avattavan lukon. Tuote nro Pakk LK Putkiläpivienti 32 RiR Putkiläpivienti LK Lämmitysputkelle PE-X 32 mm ja LK Universal-putkelle PAL 32 mm yhdessä mm suojaputken kanssa. Putkiläpivienti sopii LK:n kaikkiin LL- ja UNI-kaappeihin, joissa on 40 mm läpivientireiät. Myydään pareittain, eli kaksi putkiläpivientiä per pakkaus. Tuote nro Koko Putkelle kokoa Pakk mm RiR (suojaputki mm) 32 mm RiR 1/8 Huom! Myydään pareittain, eli kaksi putkiläpivientiä per pakkaus. LK Putkiläpivienti 8 mm, Quattro Suunniteltu LK Lattialämmitysputkelle 8 mm. Sopii kaikkiin LK:n lattialämmityskaappeihin, joissa on 40 mm reikä putkiläpivientiä varten. Tuote nro Putkelle kokoa Pakk mm 1/2/20 UUTUUS LK Korjausmaali 9016 Korjausmaali LK jakotukkikaapeille UNI ja LL. Väri RAL Maali on vesipohjainen. Maalia on ravistettava ennen käyttöä ja suojattava jäätymiseltä. Tuote nro Väri Pakk RAL

64 Lattialämmitys Tuoteluettelo Huonesäätö Langallinen kommunikaatio Huonesäätö Standard Langallinen kommunikaatio LK Huonetermostaatti S1 (NO) Triac-lähdöllä ja itsemodulointitekniikalla varustettu äänetön elektroninen huonetermostaatti. Termostaatteja on kolmea eri mallia: S1, S1 EXT ja S1 Dti. Malleihin S1 EXT sekä S1 Dti voidaan kytkeä LK Lattia-anturi S1 lattian lämpötilan säätöä varten. Termostaatti asennetaan kojerasian päälle tai suoraan seinästä tuotujen johtojen päälle. Termostaatti kytketään normaalisti LK Kytkentärasiaan (NO) tai LK Termostaatin kytkentärasiaan 1. Jännite 24 V AC (NO jännitteettömänä auki) Kytkentäteho maks. 15 W Korkeintaan viisi LK Toimilaitetta huonetermostaattia kohden Termostaatin takaseinä peittää tavallisen kojerasian. Lisävarusteena on saatavana LK Peitekehys S1, jos termostaatti yksistään ei riitä peittämään kojerasiaa. Lämpötila-alue 5 35 C Säädettävää lämpötila-aluetta voidaan rajoittaa säätö kiekon takaa. Liitäntä lämpötilan pudotusta varten -3 K Mahdollisuus kytkeä LK Lattia-anturi S1 lattian lämpötilan säätöä varten. Huom! Koskee malleja S1 EXT ja S1 Dti. Väri: valkoinen kiillotettu RAL 9010 Tuote nro Nimike Tyyppi Leveys Korkeus Syvyys Jännite Lisätiedot Pakk S1 S1 78 mm 78 mm 14 mm 24 V AC - 1/ S1 EXT S1 EXT 78 mm 78 mm 14 mm 24 V AC Mahdollisuus kytkeä LK Ulkoinen Anturi S1 1/50 LK Huonetermostaatti S1 Dti (NO) Triac-lähdöllä ja itsemodulointitekniikalla varustettu äänetön elektroninen huonetermostaatti. LK Huonetermostaatissa Dti on piilotettu lämpötilansäädin esim. julkisia tiloja varten. Huonetermostaattiin voidaan kytkeä LK Lattia-anturi S1 lattian lämpötilan säätöä varten. Termostaatti asennetaan kojerasian päälle tai suoraan seinästä tuotujen johtojen päälle. Termostaatti kytketään normaalisti LK Kytkentärasiaan (NO) tai LK Termostaatin kytkentärasiaan 1. Jännite 24 V AC (NO jännitteettömänä auki) Kytkentäteho maks. 15 W Korkeintaan viisi LK Toimilaitetta huonetermostaattia kohden Termostaatin takaseinä peittää tavallisen kojerasian. Lisävarusteena on saatavana LK Peitekehys S1, jos termostaatti yksistään ei riitä peittämään kojerasiaa. Lämpötila-alue 5 35 C Säädettävää lämpötila-aluetta voidaan rajoittaa säätö kiekon takaa. Liitäntä lämpötilan pudotusta varten -3 K Mahdollisuus kytkeä LK Lattia-anturi S1 lattian lämpötilan säätöä varten. Huom! Koskee malleja S1 EXT ja S1 Dti. Väri: valkoinen kiillotettu RAL 9010 Tuote nro Nimike Tyyppi Leveys Korkeus Syvyys Jännite Lisätiedot Pakk S1 Dti S1 Dti 78 mm 78 mm 14 mm 24 V AC Mahdollisuus kytkeä LK Ulkoinen Anturi S1 1/50 64

65 LK Peitekehys S1 Tuoteluettelo Huonesäätö Standard Langallinen kommunikaatio LK Peitekehystä S1 käytetään, jos termostaatti yksistään ei riitä peittämään kojerasiaa. Tarkoitettu LK Huonetermostaatteihin S1, S1 EXT sekä S1 Dti. Väri: valkoinen kiillotettu RAL Lattialämmitys Tuote nro Leveys Korkeus Syvyys Pakk mm 88 mm 3 mm 1/250 LK Suojakupu Pleksilasista valmistettu suojakupu LK Huonetermostaattia S1 varten. Väri: läpinäkyvä. Tuote nro Pakk LK Ulkoinen anturi S1 Tarkoitettu LK Huonetermostaattiin S1 EXT tai LK Huonetermostaattiin S1 Dti lattian lämpötilan säätämiseen. Tuote nro Pituus Pakk m 1/50 LK Huonetermostaatti S2 (NO) Äänetön elektroninen huonetermostaatti varustettu Triac-lähdöllä ja elektronisella takaisinkytkennällä. Saatavana kahtena mallina: S2 ja S2 EXT. Viimeksi mainittuun voidaan liittää LK Ulkoinen anturi ICS/S2 lattialämpötilan säätöä varten. Termostaatti asennetaan kojerasian päälle tai suoraan seinästä tuotujen johtojen päälle. Kojerasian päälle asennettaessa käytetään mukana toimitettavaa peitekehystä. Jännite 24 V AC (NO, jännitteettömänä auki) Kytkentäteho maks. 15 W Maksimimäärä 5 kpl LK Toimilaitteita yhtä huonetermostaattia kohden Peittää kojerasian mukana toimitettavalla peitekehyksellä Lämpötila-alue 5 45 C Tulo lämpötilanpudotusta varten -3K Mahdollisuus kytkeä LK Ulkoinen anturi ICS/S2 lattialämpötilan säätöä varten. Huom! Koskee mallia S2 EXT. Väri: takaosa RAL 9003, etuosa korkeakiilto valkoinen/jäänharmaa Tuote nro Nimike Pituus Leveys Syvyys Lisätiedot Pakk S2 112 mm 80 mm 16 mm - 1/ S2 EXT 112 mm 80 mm 16 mm Mahdollisuus kytkeä LK Ulkoinen Anturi ICS/S2 1/25 65

66 Lattialämmitys Tuoteluettelo Huonesäätö Langallinen kommunikaatio LK Ulkoinen anturi ICS.2/S2 Voidaan kytkeä LK Huonetermostaattiin ICS.2-RF, ICS-W tai LK Huonetermostaattiin S2 EXT jolloin voidaan säätää lattian lämpötilaa. Tuote nro Pituus Pakk m 1 LK Termostaatin kytkentärasia 1 LK Termostaatin kytkentärasia 1 on kytkentärasia, jota käytetään kun halutaan säätää lämpötilaa pienissä lattialämmitysjärjestelmissä. Rasiaa käytetään LK Huonetermostaatin S1 24 V ja LK Toimilaitteen 24 V sekä LK Jakotukkisäätimen 24 V kytkentään ja jännitesyöttöön. Kytkentärasiaan voidaan kytkeä ainoastaan yksi LK Huonetermostaatti S1 24 V. Termostaatti voi kytkentärasian kautta ohjata maksimissaan viittä LK Toimilaitetta 24 V. LK Termostaatin kytkentärasia 1 virroitetaan LK Muuntajan 230 V/24 V kautta. Tuote nro Leveys Korkeus Syvyys Jännite Pakk mm 105 mm 50 mm 24 V 1/60 LK Muuntaja Pistokkeella ja johdolla varustettu muuntaja, jota voidaan käyttää seuraavien tuotteiden kanssa: LK Termostaatin kytkentärasia 1, LK Toimilaiterele ja LK Elektroninen termostaatti TR 26. Tuote nro Jännite Teho Paino Pakk /24 V AC 60 VA 1,15 kg 1/12 LK Kytkentärasia (NO) LK Kytkentärasiaa NO käytetään LK Huonetermostaatin S1 tai LK Huonetermostaatin S2 24V NO sekä LK Toimilaitteen 24V NO kytkemiseen. Kytkentärasiassa on sisäänrakennettu muuntaja 230/24V AC 40VA. LK Kytkentärasiaan NO voidaan liittää maksimissaan 8 kpl LK Huonetermostaatteja S1 24V NO ja 12 kpl LK Toimilaitteita 24V NO. Rasiassa on potentiaalivapaa rele, mikä mahdollistaa kiertovesipumpun kytkemisen/ohjaamisen. Kytkentärasiassa on integroitu 24-tunnin ohjelma pumppulogiiikkaa ja venttiilinohjausta varten. Tuote nro Leveys Korkeus Syvyys Jännite Paino Pakk mm 100 mm 60 mm 230/24 V AC 1,5 kg 1/23/276 66

67 LK Toimilaite (NO) Tuoteluettelo Huonesäätö Standard Langallinen kommunikaatio Yksittäisen huoneen/piirin ohjaukseen LK Jakotukissa RF. Toimilaitetta käytetään yhdessä langallisen tai langattoman LK Huonetermostaatin kanssa. Lattialämmitys Virrattomana auki (NO) Tuote nro Tyyppi Jännite Teho Pakk Jännitteettömänä auki (NO) 24 V AC/DC 2 W 1/100/2000 LK Toimilaiterele 24 V LK Toimilaiterele 24 V on tarkoitettu käytettäväksi silloin kun samalla huonetermostaatilla halutaan ohjata enintään kahtatoista LK Toimilaitetta 24 V LK Kytkentärasiassa tai LK Vastaanotinyksikössä ICS. Vapaavalinnaisesta toimilaitelähdöstä LK Vastaanotinyksikössä ICS tai LK Kytkentärasiassa NO ohjataan LK Toimilaiterelettä ja näin ollen voidaan ohjata enintään kahtatoista toimilaitetta samasta kanavasta/termostaatista. LK Toimilaiterele 24 V varustetaan LK Muuntajalla 230/24 V. LK Toimilaitereleeseen 24 V voidaan kytkeä joko LK Toimilaite 24 V NO (jännitteettömänä auki) tai LK Toimilaite 24 V NC (jännitteettömänä kiinni). Kaikki kytketyt LK Toimilaitteet 24 V on oltava saman tyyppisiä. Tuote nro Leveys Korkeus Syvyys Jännite Pakk mm 105 mm 50 mm 24 V 1/60 67

68 Lattialämmitys Tuoteluettelo Huonesäätö ICS.2 Langallinen/ langaton kommunikaatio Huonesäätö ICS.2 Langallinen/ langaton kommunikaatio LK Termostaatti RF ICS.2 Langaton huonetermostaatti, jossa toiminnot näkyvät selkeästi taustavalaistun näytön ansiosta. Näytöstä näkee mm. asetetun ja todellisen lämpötilan, onko lämmitys päällä/ pois päältä, käyttötilan sekä mahdolliset vikailmoitukset. Parhaan energiatehokkuuden saavuttamiseksi termostaatti vaikuttaa toimilaitteisiin ns. itsemodulointitekniikan avulla pulssisignaalin kautta. Itsemodulointitekniikka tarkoittaa, että termostaatti sopeuttaa lähtötehon asetetun lämpötilan mukaan. Kun huoneen lämpötila lähenee asetettua lämpötilaa, lähtöteho pienenee ylilämpenemisen välttämiseksi. Näin saadaan minimoitua energiankulutus. Käytettäessä alennettua yölämpötilaa/säästölämpötilaa, termostaatti toimii adaptiivisesti (itseoppivasti). Painikkeet voidaan lukita näppäinlukolla, joten termostaattia voidaan käyttää myös julkisissa tiloissa. Termostaattiin voidaan myös kytkeä lattia-anturi (lue lisää osiosta LK Lattia-anturi ICS/S2). Lisäksi termostaatissa on takkatoiminto, lämpötilan säätöalueen rajoitus, lattialämmityspiirin ohitusmahdollisuus ym. Huonetermostaattia käytetään yhdessä LK Vastaanotinyksikön 1 ICS.2 ja LK Vastaanotinyksikön 8 ICS.2 kanssa. RF ICS.2 termostaatin ja vastaanotinyksikön välinen tiedonsiirto tapahtuu langattomasti. W ICS.2 termostaatin ja vastaanotinyksikön välinen tiedonsiirto tapahtuu langallisesti. Termostaatti on saatavana korkeakiilto valkoisena, hopeanharmaana tai korkeakiilto mustana. Tuote nro Nimike Leveys Korkeus Syvyys Kommunikointi LK Huonetermostaatti RF ICS LK Huonetermostaatti RF ICS LK Huonetermostaatti RF ICS LK Huonetermostaatti W ICS LK Huonetermostaatti W ICS LK Huonetermostaatti W ICS.2 Väri 100 mm 100 mm 20 mm Langaton Valkoinen, korkeakiilto 100 mm 100 mm 20 mm Langaton Hopeanharmaa 100 mm 100 mm 20 mm Langaton Musta, korkeakiilto 100 mm 100 mm 20 mm Langallinen Valkoinen, korkeakiilto 100 mm 100 mm 20 mm Langallinen Hopeanharmaa 100 mm 100 mm 20 mm Langallinen Musta, korkeakiilto Pakk. 1/25 1/25 1/25 1/25 1/25 1/25 68

69 Tuoteluettelo Huonesäätö ICS.2 Langallinen/ langaton kommunikaatio LK Vastaanotinyksikkö 8 ICS.2 (NO) Lattialämmitys LK Vastaanotinyksikköä 8 ICS.2 käytetään yhdessä LK Huonetermostaatin RF ICS.2 (langaton) tai LK Huonetermostaatin W ICS.2 (langallinen) kanssa. Vastaanotinyksikköön voidaan ohjelmoida kahdeksan LK ICS.2 Huonetermostaattia, kytkettävät termostaatit voivat olla langallisia tai langattomia. Yksikkö voi ohjata enintään kahtatoista lattialämmityspiiriä LK Toimilaitteen 24 V (NO) kautta. Yksikössä on sisäänrakennettu ohjelma, joka koekäyttää venttiilit ja kiertovesipumpun kerran vuorokaudessa. Yksikkö on myös varustettu kahdella potentiaalivapaalla lähdöllä, joita käytetään tarvittaessa pumpun ja lämmönlähteen käynnistämistä/pysäyttämistä varten. Jotta pumpun ja lämmönlähteen käynnistys/ pysäyttäminen toimisi isommassa järjestelmässä, vastaanotinyksiköt pystyvät kommunikoimaan keskenään langattomasti. Yksikössä on myös tulo lämpötilan pudotusta varten ulkoisen signaalin avulla, esim. LK GSM Switchin kautta. Mikäli yksikköä halutaan ohjata matkapuhelimen, tabletin tai tietokoneen kautta, se varustetaan LK Webserverillä ICS.2. Järjestelmä pystyy myös kommunikoimaan Modbus-protokollan kautta, jolloin se on liitettävissä kiinteistöautomaatioon. Vastaanotinyksikön sisäänrakennetun USB-portin kautta lattialämmitysjärjestelmän arvot voidaan helposti tallentaa tarkastusta ja vianpaikannusta varten. Tuote nro Leveys Korkeus Syvyys Kommunikointi Pakk mm 120 mm 60 mm Langaton/langallinen 1/10 LK Vastaanotinyksikkö 1 ICS.2 (NO ) LK Vastaanotinyksikköä 1 ICS.2 käytetään yhdessä LK Huonetermostaatin RF ICS.2 (langaton) tai LK Huonetermostaatin W ICS.2 (langallinen) kanssa. Vastaanotinyksikköön voidaan ohjelmoida/liittää yksi LK ICS.2 Huonetermostaatti. Yksikkö voi ohjata enintään viittä LK Toimilaitetta 24 V (NC). Yksikössä on sisäänrakennettu ohjelma, joka koekäyttää venttiilit kerran vuorokaudessa. Lisäksi yksikkö pystyy kommunikoimaan langattomasti useamman LK ICS.2 Vastaanotinyksikön kanssa isommissa järjestelmissä. Tuote nro Leveys Korkeus Syvyys Kommunikointi Kanavien Pakk. määrä mm 120 mm 60 mm Langaton/Langallinen 1 1/10 69

70 Lattialämmitys Tuoteluettelo Huonesäätö ICS.2 Langallinen/ langaton kommunikaatio LK Webserver LK Webserver -palvelinta käytetään LK Huonesäädön ICS.2 ohjaamiseen matkapuhelimesta, tabletista tai tietokoneesta. Intuitiivisen käyttöliittymän avulla on helppo seurata, ohjata ja valvoa kaikkia lämmitysjärjestelmän toimintoja verkkosivun kautta. Järjestelmää voidaan ohjata kaikilla yleisimmillä älypuhelimilla, tableteilla ja tietokoneilla, joissa on käyttöjärjestelminä/selaimina Android, iphone, ipad, Windows Phone, Windows PC, Mac, Linux, Firefox, Safari, Internet Explorer ym. Web-palvelimen ensimmäinen käynnistys/asennus vaatii yleensä Windowstietokoneen. LK Webserveriä voidaan myös käyttää langattomana kommunikaatiosiltana. Toimintoa langattomana kommunikaatiosiltana käytetään, kun kiinteistön internetyhteys ei toimi lattialämmitysjärjestelmän vastaanotinyksikön kohdalla. Tällöin tarvitaan kaksi web-palvelinta, joista toinen sijoitetaan lattialämmitysjärjestelmän vastaanotinyksikön viereen ja toinen lähelle kiinteistön internet-yhteyttä. Webpalvelinten välille luodaan langaton kommunikaatiosilta. Tuote nro Leveys Korkeus Syvyys Pakk mm 62 mm 31 mm 1 LK Ulkoinen anturi ICS.2/S2 Voidaan kytkeä LK Huonetermostaattiin ICS.2-RF, ICS-W tai LK Huonetermostaattiin S2 EXT jolloin voidaan säätää lattian lämpötilaa. Tuote nro Pituus Pakk m 1 LK Toimilaite (NO) Yksittäisen huoneen/piirin ohjaukseen LK Jakotukissa RF. Toimilaitetta käytetään yhdessä langallisen tai langattoman LK Huonetermostaatin kanssa. Virrattomana auki (NO Tuote nro Tyyppi Jännite Teho Pakk Jännitteettömänä 24 V AC/DC 2 W 1/100/2000 auki (NO) 70

71 LK Toimilaiterele 24 V Tuoteluettelo Huonesäätö ICS.2 Langallinen/ langaton kommunikaatio Lattialämmitys LK Toimilaiterele 24 V on tarkoitettu käytettäväksi silloin kun samalla huonetermostaatilla halutaan ohjata enintään kahtatoista LK Toimilaitetta 24 V LK Kytkentärasiassa tai LK Vastaanotinyksikössä ICS. Vapaavalinnaisesta toimilaitelähdöstä LK Vastaanotinyksikössä ICS tai LK Kytkentärasiassa NO ohjataan LK Toimilaiterelettä ja näin ollen voidaan ohjata enintään kahtatoista toimilaitetta samasta kanavasta/termostaatista. LK Toimilaiterele 24 V varustetaan LK Muuntajalla 230/24 V. LK Toimilaitereleeseen 24 V voidaan kytkeä joko LK Toimilaite 24 V NO (jännitteettömänä auki) tai LK Toimilaite 24 V NC (jännitteettömänä kiinni). Kaikki kytketyt LK Toimilaitteet 24 V on oltava saman tyyppisiä. Tuote nro Leveys Korkeus Syvyys Jännite Pakk mm 105 mm 50 mm 24 V 1/60 LK Antennikaapeli ICS.2 LK Antennikaapelia ICS.2 käytetään, jos antenni (radiolinkki) joudutaan siirtämään kauemmaksi LK Vastaanotinyksiköstä ICS-RF. Kaapeli on varustettu pikaliittimillä joka helpottaa asennusta. Tuote nro Pituus Pakk m 1 LK ICS.2 MEM Stick LK ICS MEM Stickillä haetaan mittaustietoja LK Vastaanotinyksiköstä 8 ICS.2. Se toimii myös vanhemmassa LK Vastaanotinyksikössä ICS-W8 ja LK Vastaanotinyksikössä ICS-RF8. Mittaustiedot voidaan analysoida LK Analyzer ICS.2 ohjelmalla. LK Analyzer ICS.2 voidaan ladata ilmaiseksi LK:n verkkosivuilta. Lisätietoja LK Analyzer ICS.2 ohjelmasta saat LK-myyjältäsi. Tuote nro Käyttötarkoitus Pakk ICS-RF8, ICS-W8 & ICS

72 Lattialämmitys Tuoteluettelo Huonesäätö TR 26 Huonesäätö TR 26 LK Elektroninen Termostaatti TR 26 LK Elektronista Termostaattia TR26 käytetään lattialämmitysasennuksissa, jotka sijaitsevat erityisen vaativissa ympäristöissä kuten pesuhalleissa ja eläinsuojissa. Termostaattia käytetään yhdessä LK Lattia-anturin FK 133/4 tai LK Huonelämpötila-anturin FS 103 kanssa. Termostaatilla voidaan ohjata maksimissaan kymmentä LK Toimilaitetta 24V AC tai kahdeksaa LK Jakotukkisäädintä. Ulosotto virroitetaan LK Muuntajalla 230/24V AC. Termostaatissa on DIN-normin mukainen kiinnitys ja se voidaan asentaa LK Koteloon (IP55). Tuote nro Jännite Kotelointiluokka Lämpötila-alue Lisätiedot Pakk V AC IP C Liitokset muihin laitteisiin 1 (pot.vapaa) 24/230 V AC LK Lattia-anturi FK 133/4 LK Lattia-anturia käytetään LK Elektronisen Termostaatin TR 26 kanssa lattian lämpötilan säätämiseen. Tuote nro Pituus Pakk m 1 LK Huonelämpötila-anturi FS 103 LK Huonelämpötila-anturia käytetään yhdessä LK Elektronisen Termostaatin TR 26 kanssa huonelämpötilan säätämiseen. Tuote nro Leveys Korkeus Syvyys Kotelointiluokka Pakk mm 88 mm 41,5 mm IP55 1 LK Muuntaja Pistokkeella ja johdolla varustettu muuntaja, jota voidaan käyttää seuraavien tuotteiden kanssa: LK Termostaatin kytkentärasia 1, LK Toimilaiterele ja LK Elektroninen termostaatti TR 26. Tuote nro Jännite Teho Paino Pakk /24 V AC 60 VA 1,15 kg 1/12 72

73 LK Kotelo Tuoteluettelo Huonesäätö TR 26 Lattialämmitys LK Kotelossa on DIN-normin mukainen kiinnitys maksimissaan kahdelle LK Elektroniselle Termostaatille TR 26. Tuote nro Leveys Korkeus Syvyys Kotelointiluokka Pakk mm 170 mm 98 mm IP55 1 LK Toimilaite (NO) Yksittäisen huoneen/piirin ohjaukseen LK Jakotukissa RF. Toimilaitetta käytetään yhdessä langallisen tai langattoman LK Huonetermostaatin kanssa. Virrattomana auki (NO Tuote nro Tyyppi Jännite Teho Pakk Jännitteettömänä auki (NO) 24 V AC/DC 2 W 1/100/

74 Lattialämmitys Tuoteluettelo Huonesäätö Lisätuotteet Huonesäätö Lisätuotteet LK Jakotukkisäädin 2-tie (NO) LK Jakotukkisäätimellä (NO) voidaan säätää LK Jakotukin kaikkien piirien virtausta. Ohjausventtiilissä on 1 liitäntä ja sähköterminen toimilaite 24 V AC. Täydennetään LK Huonetermostaatilla S1 24 V AC (NO), LK Termostaatin kytkentärasialla 1 sekä LK Muuntajalla 230/24 V AC. Vaihtoehtoisesti voidaan käyttää myös langallista LK ICS.2-W1 tai langatonta LK ICS.2-RF1 huonesäätöä. Lämmitysjärjestelmässä pitää olla säätöjärjestelmä toisiovirtaaman säätämiseksi jakotukille. LK Jakotukkisäädin on saatavana myös 24 V 0 10 V DC toimilaitteen kanssa jota voidaan käyttää esim. ohjelmoitavan alakeskuksen liitännässä. Syöttöputki liitetään helpoiten LK Jakotukkisäätimeen LK Vaihtonipalla, LK Puoliliittimellä, LK >B<Press Muuntokappaleella ja LK Liitinsarjalla. Tuote nro Koko Jännite Pakk ulk 24V AC ulk 24V 0-10V DC 1 LK Termostaattiventtiilisarja Mini (NO) LK Termostaattiventtiilisarjaa käytetään LK Minijakotukin lattialämmityspiirien erilliseen ohjaamiseen. Toimitukseen kuuluu LK Termostaattiventtiili Mini ½, LK Toimilaite 24 V NO, ½ nippa Minijakotukin runkoon kytkentää varten sekä putkiliitin 12 tai 16 mm:n putkelle. Tuote nro Koko Liitäntä Pakk ½ ½ 16 1 LK Toimilaite 0-10V Yksittäisen huoneen/piirin ohjaukseen LK Jakotukkissa. Syöttöjännite 24 V AC, ohjaussignaali 0 10 V, virrattomana suljettu. Kotelointiluokka IP40. Tuote nro Jännite Teho Pakk V DC/24 V AC 1,5 W 1 74

75 LK Toimilaite 230V AC (NC) Tuoteluettelo Huonesäätö Lisätuotteet Lattialämmitys Yksittäisen huoneen/piirin ohjaamiseen LK Jakotukissa. Tuote nro Tyyppi Jännite Teho Pakk Jännitteettömänä kiinni (NC) 230 V 2 W 1/100/1600 LK Toimilaite 230V AC (NO) Yksittäisen huoneen/piirin ohjaamiseen LK Jakotukissa. Tuote nro Jännite Teho Pakk V 2 W 1 LK Toimilaite (NO) Yksittäisen huoneen/piirin ohjaukseen LK Jakotukissa RF. Toimilaitetta käytetään yhdessä langallisen tai langattoman LK Huonetermostaatin kanssa. Virrattomana auki (NO Tuote nro Tyyppi Jännite Teho Pakk Jännitteettömänä auki (NO) 24 V AC/DC 2 W 1/100/

76 Lattialämmitys Tuoteluettelo Huonesäätö Lisätuotteet LK Toimilaiteadapteri VA Adapteri VA, jolla sovitetaan LK Toimilaite 24 V NO/NC, 230 V NO/NC tai V muiden valmistajien valmistamiin jakotukkeihin. Tuote nro Nimike Käyttötarkoitus Väri Pakk VA 02 Uponor PRO 1 Harmaa 1/10/ VA 10 Rehau jakotukki messingistä Harmaa 1/10/100 ReTherm - Armaturjonsson UUTUUS VA 16H LK Jakotukki HKV Harmaa VA 26 Roth GVF NeoTherm-P.Henning Jensen jakotukki messingistä. NeoTherm-P.Henning Jensen virtausmittarilla varustettu jakotukki messingistä. LK Jakotukki VKF-i messingistä Harmaa 1/10/ VA 32 Uponor WGF 1 Vihreä 1/10/100 Wirsbo RWG VA 50 Purmo jakotukki messingistä Tummanharmaa 1/10/ VA 54 Roth MultiTherm Sininen 1/10/ VA 64 Thermotech vanhempi, jakotukki Harmaa 1/10/100 messingistä VA 78 Danfoss RA Valkoinen 1/10/ VA 80 Rehau jakotukki muovista Valkoinen 1/10/100 Tetragonia jakotukki ruostumattomasta teräksestä Thermotech RF vanhempia ja uudempia Termeco jakotukki ruostumattomasta teräksestä Energijägarna jakotukki messingistä VA 90 Roth GVF2009 Punainen 1/10/100 76

77 Sekoitusryhmät LK Minipiiriventtiili M5 Tuoteluettelo Sekoitusryhmät Lattialämmitys LK Minipiiriventtiili M5 on suunniteltu pienten alle 5 m2:n lattialämmitysjärjestelmien lämpötilan ohjaamiseen. LK Minipiiriventtiiliä käytetään lattialämmitysjärjestelmissä, jotka valetaan betoniin tai tasoitteeseen ja joissa putket asennetaan kaksoispiirinä. Mahdolliset putkikoot ovat 8, 12 ja 16 mm. LK Minipiiriventtiiliä M5 ei voi asentaa 1-putkisiin lämpöpatterijärjestelmiin. LK Minipiiriventtiilin mukana toimitetaan huonetermostatti, jossa on kaksimetrinen kapillaariputki. Lisävarusteena voidaan asentaa LK Elektroninen huonensäädin joko langallisena tai langattomana. LK Minipiiriventtiilin M5 lisäksi tarvitaan: LK PushFit 8, tuotenro , sekä siihen kuuluva sovitusliitin, tuote nro LK Yhdistäjäliitin PE-X putkelle 12 x ¾, tuote nro LK Yhdistäjäliitin PE-X/PAL putkelle 16 x ¾, tuote nro Tuote nro Koko Leveys Korkeus Syvyys Pakk ¾ 150 mm 190 mm 50 mm 1 LK Kytkentäliitin LK Lattialämmitysputken 12 ja 16 mm sekä LK Universal-putken 16 mm liittämiseen LK Minipiiriventtiiliin M5. (8 mm:n LK Lattialämmitysputki liitetään LK PushFit 8:lla sekä siihen kuuluvalla sovitusliittimellä.) Tuote nro Käyttötarkoitus Koko Nippaliitäntä Väri Pakk PE/PE-X 12x2,0 3/4 EuroCone 1/24/ PE/PE-X/PAL AX16 * 3/4 EuroCone Krom. 1/24/240 *AX16 = 16x2,0/2,2 LK PushFit 8, Single sisäkierre LK PushFit 8 mm:n lattialämmitysputkelle. Käytetään esim. liitettäessä LK Jakotukkiin RF tai LK Minipiiriventtiiliin M5. Täydennä LK Adapterilla ½ UK/¾ EuroCone, tuote nro Tuote nro Koko Pakk mm / ½ sis. 1/30 77

78 Lattialämmitys Tuoteluettelo Sekoitusryhmät LK Sovitin LK Sovitin yhdistäjämutterilla yhdistää ½ -liittimen ¾ Eurocone -liittimeen. Sopii LK Lattialämmitysjakotukkiin RF, LK Minipiiriventtiiliin M5 ja LK Minijakotukkiin 20. Tuote nro Nimike Koko Pakk LK Sovitusliitin ½ ulk. / ¾ EuroCone 1/12/60 LK Seinään upotettava kaappi M5 VT LK Seinään upotettavaa vuotosuojattua kaappia M5 VT käytetään, kun halutaan peittää LK Minipiiriventtiili M5. Kaapissa on vesitiivis pohja, jossa on kumitiivisteiset putken läpiviennit. Näin voidaan varmistaa mahdollisten vuotojen oh - jaus näkyviin haluttuun paikkaan. Kaappi on valmistettu jauhemaalatusta 1,0 mm:n teräspellistä. RAL Kaappia on kahta mallia: LK Seinään upotettava kaappi M5 VT, johon mahtuu LK Minipiiriventtiili M5. LK Seinään upotettava kaappi M5 VT-XL, johon mahtuu elektronisella säätölaitteistolla varustettu LK Minipiiriventtiili M5. LK Seinään upotettavaa kaappia VT-XL voidaan myös käyttää LK 1-piirisarjan ja elektronisen säätölaitteiston peittämiseen. LK Seinään upotettavan kaapin M5 VT/VT-XL asennus seinän runkoon vaatii vähintään 70 mm paksuiset tukipalkit. Kaapissa on valmiiksi asennettuna ovi ja kehys. Mukana toimitetaan myös putkija sähköläpiviennit, roiskesuoja sekä asennusohje. Kaapin takaosassa on neljä M8-mutteria, joita käytetään kiinnitettäessä kaappi LK Kaappitelineeseen, jos kaappi asennetaan ennen betonilattian valua. Tuote nro Nimike Käyttötarkoitus Upotusmitat (L x K x S) LK Seinään upotettava kaappi M5 VT LK Seinään upotettava kaappi M5 VT-XL LK Minipiiriventtiili M5 LK Minipiiriventtiili M5 ja elektroniset säätölaitteet 205 x 250 x 83 mm 350 x 350 x 83 mm Kannen mitat (L x K) 230 x 275 mm 375 x 375 mm Paino Pakk. 4,6 kg 1/132 2,6 kg 1/52 78

79 LK Seinäkonsoli M5 Tuoteluettelo Sekoitusryhmät Lattialämmitys LK Seinäkonsoli M5 on tarkoitettu LK Minipiiriventtiilin M5 kiinnittämiseen. LK Seinäkonsolia M5 voidaan myös käyttää LK Seinäkuvun M5 kiinnittämiseen. Tuote nro Leveys Korkeus Syvyys Pakk mm 60 mm 60 mm 1 LK Seinäkupu M5 LK Seinäkupu M5 peittää LK Minipiiriventtiilin M5 asennuksen. LK Seinäkupu on valmistettu valkolaminoidusta lastulevystä. Kupu on tarkoitettu pintaan asennettavaksi ja kiinnitetään LK Seinäkonsolin M5 avulla. Kupu ei täytä ruotsalaisia toimialasäännöksiä Säker Vatteninstallation. Tuote nro Pituus Leveys Korkeus Paino Pakk mm 230 mm 60 mm 1 kg 1 LK Toimilaiteadapteri M5 LK Toimilaiteadapteria M5 käytetään kun LK Toimilaite asennetaan LK Minipiiriventtiiliin M5. Tuote nro Nimike Käyttötarkoitus Väri Pakk UUTUUS VA 16H LK Jakotukki HKV Harmaa 1 79

80 Lattialämmitys Tuoteluettelo Sekoitusryhmät UUTUUS LK Minisekoitusryhmä M60n Termostaattiohjattu sekoitusryhmä, joka sopii pienehköjen lattialämmitysasennuksien liittämiseen jo olemassa oleviin lämmitysjärjestelmiin. Sekoitusryhmä on tarkoitettu pääpumpulla varustettuihin järjestelmiin. Sen teho riittää 60 m² lattiapinta-alalle, kun lämmöntarve on 50 W/m². Teho riippuu kuitenkin ensiöpuolen lämpötilasta, paineesta, asennustavasta yms. Sekoitusryhmässä on vaihtokytkentä 2- ja 1-putkisen lämpöpatterijärjestelmän välillä. Se voidaan asentaa sekä oikean- että vasemmanpuolisesti. Sekoitusryhmä toimitetaan valmiiksi kasattuna ja siihen kuuluu: Kiertovesipumppu Wilo Yonos Para RSB 15/6-RKA, jossa on automaattinen kierroslukusäätö, 1-vaihe 230 V AC, 50 Hz, maks. 45 W, 0,44A. Termostaatti, jossa on kaksimetrinen kapillaariputkianturi Termostaattiohjattu menoveden maksimilämpötilan rajoitin Lämpömittaritaskut ja lämpömittari Kaksi liitintä ensiöpuolelle Cu 15 VF-venttiili Täyttöyhde ja ilmausventtiili Seinäkonsoli Tuote nro Leveys Korkeus Syvyys Putkien k/k ensiö/ toisio Liitäntä ensiö/toisio mm 248 mm 103 mm 50/84 Cu15, 3/4 EK/1/2 sk Paino Pakk. 4 kg 1/75 LK Termostaatti M60 LK Termostaatti, jossa on 5 m kapillaariputkiliitäntäinen huoneanturi LK Minisekoitusryhmään M60. Tuote nro Pituus Pakk m 1 UUTUUS LK Ensiöpuolen liitäntäyhde M60n LK Ensiöpuolen liitäntäyhteellä M60n saadaan kompakti liitos ensiöpuolen ja LK Minisekoitusryhmän M60n välille silloin kun syöttöputket tulevat ala- tai yläjakoisena. Tuote nro Koko Pakk ¾ EK 1/25 80

81 LK Minijakotukki Tuoteluettelo Sekoitusryhmät Lattialämmitys Niklatusta messingistä valmistettu jakotukki, joka liitetään LK Minisekoitusryhmään M60n. Jakotukissa on integroidut säätöventtiilit lattialämmityspiirien virtauksen tasapainottamiseen. Jakotukkeja löytyy 2-4 lattialämmityspiirille. Toimitus sisältää kulmaliittimet ½ ulkokierteellä sekä tarvittavan määrän kytkentäliittimiä 12 mm PE-X-putkelle, 16 mm PE-X ja PAL putkille sekä vaihtoehtoisesti 20 mm PE-X-putkelle. Asennettuna LK Minisekoitusryhmään kasvaa sekoitusryhmän rakennekorkeus noin 90 mm. Tuote nro Putken koko Pituus Piirien määrä Paino Pakk mm 2 1,2 kg 1/ mm 3 1,6 kg 1/ mm 4 1,95 kg 1/ mm 2 1,2 kg 1/ mm 3 1,6 kg 1/ mm 4 1,95 kg 1/ mm 2 1,2 kg 1/ mm 3 1,6 kg 1/ mm 4 2 kg 1/10 LK Termostaattiventtiilisarja Mini (NO) LK Termostaattiventtiilisarjaa käytetään LK Minijakotukin lattialämmityspiirien erilliseen ohjaamiseen. Toimitukseen kuuluu LK Termostaattiventtiili Mini ½, LK Toimilaite 24 V NO, ½ nippa Minijakotukin runkoon kytkentää varten sekä putkiliitin 12 tai 16 mm:n putkelle. Tuote nro Koko Liitäntä Pakk ½ ½ 16 1 LK Heater 350 LK Heater 350 on sähkökäyttöinen mukavuuslämmitin lattialämmitysjärjestelmiin, etenkin sellaisiin, jotka on varustettu LK Minisekoitusryhmällä M60n. LK Heater käsittää sähköpatruunan, joka on asennettu messinkirunkoon. Sähköpatruunaa ohjaa elektroninen ohjausyksikkö, joka pitää veden lämpötilan tasaisena. Tuotetta myydään täysin varustettuna joko yhdelle tai kahdelle lattialämmityspiirille, putkikoko 12 tai 16 mm. Sähköpatruunan teho on 350 W, mikä riittää normaaleissa olosuhteissa n. 12 m:n lattialämmitysaloille. Tuote nro Putken koko Pituus Piirien määrä Paino Pakk mm 1 2,4 kg 1/ mm 1 2,4 kg 1/ mm 2 3 kg 1/ mm 2 3 kg 1/55 81

82 Lattialämmitys Tuoteluettelo Sekoitusryhmät UUTUUS LK Liitäntäyhde M60n/VKF RF LK Liitäntäyhde M60n/VKF RF sopii LK Minisekoitusryhmän M60n ja LK Jakotukin RF liittämiseen. Asennus voidaan tehdä vasemman- tai oikeanpuoleisena asennuksena. Tuote nro Koko Paino Pakk ½ uk x 1 0,7 kg 1/10 UUTUUS LK Jakajasekoitusryhmä VS2 Sekoitusryhmä pääpumpulla varustettuihin järjestelmiin. Sen teho riittää 200 m²:n lattiapinta-alalle, kun lämmöntarve on 50 W/m². Teho riippuu kuitenkin ensiöpuolen lämpötilasta, paineesta, asennustavasta yms. Mukana toimitettavat tuloputket mahdollistavat vasemman- ja oikeanpuoleisen asennuksen LK Jakotukkiin RF. LK Jakajasekoitusryhmä voidaan täydentää LK Ohjauksella v.3, (tuote nro ), ulkolämpötilaohjattua säätöä varten. Sekoitusryhmä toimitetaan valmiiksi kasattuna ja siihen kuuluu: Kiertovesipumppu Grundfos UPM3 Auto L , jossa on automaattinen kierroslukusäätö, 1-vaihe 230 V AC, 50 Hz, maks. 52 W, 0,52 A 2-tie ohjausventtiili Kvs 2,5 varustettu käsisäätimellä VF-venttiili Lämpötilanrajoitin Ensiöpiirin viritysventtiili Takaiskuventtiili Kaksi upotusputkella varustettua lämpömittaria Sulkuventtiilit ensiöpuolelle Seinäkonsoli Tuote nro Leveys Korkeus Syvyys Putkien k/k ensiö/ toisio Liitäntä ensiö/toisio Paino / mm 98 mm 88/213 3/4 sk/1 uk 4,6 kg 1/75 Pakk. 82

83 LK Sekoitusryhmä 2/3-2,5 Tuoteluettelo Sekoitusryhmät Lattialämmitys Sekoitusryhmä pääpumpulla varustettuihin järjestelmiin. Sen kapasiteetti riittää enintään 300 m²:n lattiapinta-alalle teholla 50 W/m². Kapasiteetti riippuu kuitenkin ensiöpuolen lämpötilasta, paineesta, asennustavasta yms. Sekoitusryhmä toimitetaan valmiiksi kasattuna. LK Sekoitusryhmä voidaan täydentää LK Ohjauksella v.3, tuote nro Voidaan asentaa oikea- tai vasenkätisesti Kiertovesipumppu Wilo Yonos Para RS 25/6-RKA, automaattisella kierrosluvun säädöllä, 1-vaihe 230 V AC, 50 Hz, maks. 45 W, 0,44 A Ohjausventtiili Kvs 2,5 kytkettävissä 3- ja 2-tieventtiilinä, varustettu käsisäätimellä Hienosäätöventtiili LK OptiFlow ensiöpiirille Takaiskuventtiili Kosketuslämpömittarit meno- ja paluuputkeen Sulkuventtiilit Seinäkonsoli Tuote nro Tyyppi Leveys Korkeus Syvyys Putkien k/k ensiö/toisio Liitäntä ensiö/ toisio /3-2,5 310 mm 500 mm 200 mm 150/150 mm ¾ sis/1 ulk Paino 9,1 kg 1 Pakk. LK FTK-venttiili Lämpötilan rajoitusventtiili manuaalisen LK Sekoitusryhmän 2/3-2,5 kytkentää varten ensiölämmitysjärjestelmään, jossa on vakio menoveden lämpötila. Venttiili asennetaan sekoitusryhmän ensiöpuolelle ja termostaatin kapillaariputkiliitännäinen kosketusanturi asennetaan sekoitusryhmän tulojohtojen toisiopuolelle. Venttiilin säädettävä Kv-arvo on 0,8 2,6. Tuote nro Koko Pituus Kv Lämpötila-alue Pakk ¾ ulkokierre 145 mm 0,8-2, C 1 83

84 Lattialämmitys Tuoteluettelo Sekoitusryhmät LK Sekoitusryhmä 2/3-4,0 Sekoitusryhmä pääpumpulla varustettuihin järjestelmiin. Sen kapasiteetti riittää enintään 700 m²:n lattiapinta-alalle teholla 50 W/m². Kapasiteetti riippuu kuitenkin ensiöpuolen lämpötilasta, paineesta, asennustavasta yms. Sekoitusryhmä toimitetaan valmiiksi kasattuna. LK Sekoitusryhmä voidaan täydentää LK Ohjauksella v.3, (tuote nro ). Voidaan asentaa oikea- tai vasenkätisesti Kiertovesipumppu Wilo Stratos Para 25/1-8, automaattisella kierrosluvun säädöllä, 1-vaihe 230 V AC, 50 Hz, maks. 140 W, 1,3 A Ohjausventtiili Kvs 4,0 kytkettävissä 3- ja 2-tieventtiilinä Hienosäätöventtiili ensiöpiirille Takaiskuventtiili Kosketuslämpömittarit meno- ja paluuputkeen Sulkuventtiilit Seinäkonsoli Tuote nro Tyyppi Leveys Korkeus Syvyys Putkien k/k ensiö/toisio Liitäntä ensiö/ toisio / mm 830 mm 250 mm 170/170 mm ¾ sis/1¼ ulk Paino 10,1 kg 1 Pakk. LK Sekoitusryhmä 2/3-6,3 Sekoitusryhmä pääpumpulla varustettuihin järjestelmiin. Sen kapasiteetti riittää enintään 1000 m²:n lattiapinta-alalle teholla 50 W/m². Kapasiteetti riippuu kuitenkin ensiöpuolen lämpötilasta, paineesta, asennustavasta yms. Sekoitusryhmä toimitetaan valmiiksi kasattuna. LK Sekoitusryhmä voidaan täydentää LK Ohjauksella v.3, (tuote nro ). Voidaan asentaa oikea- tai vasenkätisesti Kiertovesipumppu Wilo Stratos Para 25/1-8, automaattisella kierrosluvun säädöllä, 1-vaihe 230 V AC, 50 Hz, maks. 140 W, 1,3 A Ohjausventtiili Kvs 6,3 kytkettävissä 3- ja 2-tieventtiilinä Hienosäätöventtiili ensiöpiirille Takaiskuventtiili Kosketuslämpömittarit meno- ja paluuputkeen Sulkuventtiilit Seinäkonsoli Tuote nro Tyyppi Leveys Korkeus Syvyys Putkien k/k ensiö/ toisio / mm 870 mm 250 mm 150/150 mm Liitäntä ensiö/ toisio 1 sis/1½ sis Paino 12,5 kg 1 Pakk. 84

85 LK Sekoitusryhmä UHP-6,3 Tuoteluettelo Sekoitusryhmät Lattialämmitys Sekoitusryhmä järjestelmiin, joissa ei ole pääpumppua. Sen kapasiteetti riittää enintään 240 m²:n lattiapinta-alalle teholla 50 W/m². Kapasiteetti riippuu kuitenkin ensiöpuolen lämpötilasta, putkivastuksista, asennustavasta yms. Sekoitusryhmä toimitetaan valmiiksi kasattuna. LK Sekoitusryhmä ilman pääpumppua voidaan täydentää LK Ohjauksella v.3, (tuote nro ). Voidaan asentaa oikea- tai vasenkätisesti Kiertovesipumppu Wilo Yonos Para RS 25/6-RKA, automaattisella kierrosluvun säädöllä, 1-vaihe 230 V AC, 50 Hz, maks 45 W, 0,44 A Ohjausventtiili Kvs 6,3 3-tieventtiilinä Termostaattiohjattu lähtöjohdon maksimilämpötila, Kvs 2,8 Kosketuslämpömmittarit meno- ja paluuputkeen Sulkuventtiilit ensiöpiiriin Seinäkonsoli Tuote nro Tyyppi Leveys Korkeus Syvyys Putkien k/k ensiö/ toisio mm 425 mm 200 mm 150/210 mm Liitäntä ensiö/ toisio ¾ sis/1 ulk Paino 7,7 kg 1 Pakk. LK Ohjaus v.3 Ulkolämpötilaohjattu lämmönsäätö, joka on esiohjelmoitu LK:n sekoitusryhmiä/ lattialämmitysjärjestelmiä varten. Sisältää säätökeskuksen, jossa on ohjelma lämpötilan laskua ja pumppuohjausta varten, venttiilin toimilaitteen sekä lämpötila-anturit ulkolämpötilalle ja menovedelle. Voidaan täydentää LK Huoneyksiköllä v.3 lämmönsäätöä ja etäohjausta varten. Tuote nro Jännite Paino Pakk V AC 1,4 kg 1 LK Huoneyksikkö v.3 Lisävaruste LK Ohjaukseen v.3/v.3 RA. Huoneyksikkö lämpötilan säätöön. Mahdollistaa myös lämpötilan etäohjauksen. Tuote nro Käyttötarkoitus Leveys Korkeus Syvyys Pakk LK Ohjaus v.3 & 96 mm 96 mm 47 mm 1 LK Ohjaus v.3 -RA 85

86 Lattialämmitys Tuoteluettelo Sekoitusryhmät LK Venttiilin säädin LK Venttiilin säädin LK Sekoitusryhmään, kun käytetään muita kuin LK:n Toimilaitteita, esim. tietokoneistettuja alikeskuksia (DUC). LK Venttiilin säätimen 230 V SSY319 käyttökohteet: LK Jakajasekoitusryhmä VS2, LK Sekoitusryhmä 2/3 2,5, 4,0 ja 6,3 sekä LK Sekoitusryhmä UHP 6,3. LK Venttiilin säätimen 0 10 V SSB61 käyttökohteet: LK Jakajasekoitustyhmä VS2, LK Sekoitusryhmä 2/3 2,5 ja 4,0 sekä LK Sekoitusryhmä UHP 6,3. LK Venttiilin säätimen 0 10 V SQS65SL käyttökohteet: LK Sekoitusryhmä 2/3 6,3. LK Venttiilin säätimen 0 10 V SSA61/AV53 käyttökohteet: LK Lämmönvaihdinpaketti 10. Tuote nro Nimike Tyyppi Pakk SSY V SSB V SAS V SSA61/AV V 1 86

87 Vaihdinpaketti LK Lämmönvaihdinpaketti -10 Tuoteluettelo Vaihdinpaketti Lattialämmitys LK Lämmönvaihdinpaketti 10 on tarkoitettu glykolisekoitteisiin lattialämmitysjärjestelmiin, jotka pitää erottaa muista lämmitysjärjestelmistä. Esimerkkejä tällaisista tiloista ovat talousrakennukset, talvipuutarhat tai autotallit, joissa talvella halutaan pitää matalaa lämpötilaa tai sulkea lämpö kokonaan ilman järjestelmän jäätymisvaaraa. LK Lämmönvaihdinpaketti 10 on valmiiksi rakennettu yksikkö, joka käsittää lämmönvaihtimen, kiertovesipumpun, painemittarin, paisuntasäiliön, roskasuodattimen sekä ohjausventtiilin, jossa on itsesäätyvä termostaatti ja kapillaariputkiliitännäinen kosketusanturi. Ohjausventtiilissä on säädettävä kv-arvo ja se voidaan näin ollen säätää järjestelmän koon mukaan. Lämmönvaihdinpaketti on rakennettu asennettavaksi suoraan LK Jakotukkiin RF. Paketti voidaan kytkeä jakotukin oikealle tai vasemmalle puolelle. Lämmönvaihdinpaketti voidaan asentaa LK Jakotukkikaappiin UTV 800 tai Jakotukin koko voi olla maksimissaan LK Jakotukki RF 10. Ulkolämpötilaohjattua lattialämmityksen lämmön säätöä varten LK Lämmönvaihdinpaketti voidaan täydentää LK Ohjauksella v.3-ra, joka sisältää säätökeskuksen, venttiilin toimilaitteen sekä lämpötila-anturit ulkolämpötilalle ja menovedelle. Tuote nro Tyyppi Liitäntä ensiö/toisio Paino Pakk ¾ /1 12,5 kg 1/32 LK Ohjaus v.3 RA Ulkolämpötilaohjattu lämmönsäätö, joka on esiohjelmoitu LK:n lattialämmitysjärjestelmiä varten. Sisältää säätökeskuksen, jossa on ohjelma lämpötilan laskua ja pumppuohjausta varten, venttiilin toimilaitteen sekä lämpötila-anturit ulkolämpötilalle ja menovedelle. Voidaan täydentää LK Huoneyksiköllä v.3 lämmönsäätöä ja etäohjausta varten. Tuote nro Jännite Paino Pakk V AC 1,4 kg 1 LK Huoneyksikkö v.3 Lisävaruste LK Ohjaukseen v.3/v.3 RA. Huoneyksikkö lämpötilan säätöön. Mahdollistaa myös lämpötilan etäohjauksen. Tuote nro Käyttötarkoitus Leveys Korkeus Syvyys Pakk LK Ohjaus v.3 & 96 mm 96 mm 47 mm 1 LK Ohjaus v.3 -RA 87

88 Lattialämmitys Tuoteluettelo Sähkökattilat Sähkökattilat LK Sähkökattila -4,5 Sähkökattila toimitetaan täydellisenä kiertovesipumpun, paisunta-astian sekä varoventtiilin ja ilmanpoistimen kanssa. LK Sähkökattila -4,5 antaa tehoa 1,5 4,5 kw riippuen sähkökytkennästä. Katso lisätietoja asennusohjeesta. Tuote nro Leveys Korkeus Syvyys Jännite Teho Paino Pakk mm 700 mm 200 mm 230 V / 4,5 kw 17 kg V LK Sähkökattila -11 Sähkökattilassa on valmiiksi asennettuna kiertovesipumppu, paisunta-astia, varoventtiili ja ilmanpoistin. Pakkauksen mukana toimitetaan ulkolämpötila-anturi. Sähkökattilassa on 7-portainen elektroninen lämpötilansäätö (1,6 11 kw), joka mahdollistaa ulkolämpötilaohjatun menoveden lämpötilansäädön. Katso lisätietoja asennusohjeesta. Tuote nro Leveys Korkeus Syvyys Jännite Teho Paino Pakk mm 601 mm 180 mm 400 V 11 kw 28 kg 1/10 LK Siirrettävä sähkökattila LK Siirrettävä sähkökattila on täydellisesti varustettu sähkökattila, joka on ensisijaisesti tarkoitettu tilapäiseen lämmitykseen, kuten esim. rakennusten lämmitykseen lattialämmityksellä rakennusvaiheessa. Siirrettävän sähkökattilan teho on 9 kw ja se toimii kahdessa 4,5 kw portaassa. Kattilaan sisältyy kiertovesipumppu, paisuntasäiliö ja kytkentäsarja, johon kuuluu varoventtiili ja ilmanpoistin. Kytkentä lämmitysjärjestelmään tehdään helposti 1,0 metrin liitosjohdoilla, joissa on teräsverkkopunos ympärillä. Sähkökattila on sähkökytketty sisäisesti valmiiksi asennetun 1,0 metrin kaapelin ja 3-vaiheisen pistotulpan kanssa. Lämpötilan säätö tehdään kattilan käyttötermostaatista. Tuote nro Pituus Leveys Korkeus Jännite Teho Paino Pakk mm 430 mm 650 mm 400 V 9 kw 30 kg 1/2 88

89 Koneet & Työkalut LK Putkikieppiteline Universal Tuoteluettelo Koneet & Työkalut Lattialämmitys Apuväline PE-X-/PAL-putken kätevään asennukseen. Putkikiepeille m. Tuote nro Paino Pakk kg 1 UUTUUS LK Putkenkelauslaite LK Putkenkelauslaite toimii apuvälineenä asennettaessa putkia lattialämmitys- ja käyttövesijärjestelmiin. Putkenkelauslaitteen kela on suunniteltu LK Systemsin putkivalikoimalle. Kelauslaite voidaan pyöriensä ansiosta siirtää työvaiheiden välillä. Työskennellessä laite pysyy vakaasti paikallaan. Tuote nro Pakk LK Jakotukkiteline Teline LK Lattialämmitysjakotukin RF tai LK UNI Käyttövesijakotukin tilapäiseen kiinnittämiseen asennettaessa maanvaraiseen laattaan. Käyttövesijakotukki asennetaan LK Jakotukkikonsoliin. Lisävarusteena on saatavilla putkikannakkeita pultteineen (tuote nro ) LK Jakotukkikaapin VS tai LK UNI Jakotukkikaapin kiinnittämiseen asennettaessa maanvaraiseen laattaan. Jakotukkiteline on portaattomasti säädettävissä korkeus- ja sivusuunnassa. LK Jakotukkitelineen mukana tulee kaksi korrugoitua 300 mm suojaputkea, jotka estävät telineen jalkojen tarttumisen betonivaluun. Siten teline voidaan käyttää uudelleen. Tuote nro Leveys Korkeus Paino Pakk mm 1500 mm 9,5 kg 1 89

90 Lattialämmitys Tuoteluettelo Koneet & Työkalut LK Kaappiteline LK Kaappiteline on tarkoitettu LK Jakotukkikaapin VS RF, LK Sekoitusryhmäkaapin VS2 ja LK UNI Jakotukkikaapin tilapäiseen kiinnitykseen/asennukseen. Telinettä käytetään lattialämmitys-/käyttövesijärjestelmän asennuksessa maanvaraiseen laattaan, kun kaappi asennetaan ennen betonilattian valua. Kaappiteline sisältää kaksi teräksistä pyörötankoa, neljä putken kannaketta pultteineen sekä kaksi korrugoitua 300 mm suojaputkea. Suojaputket estävät terästankojen tarttumisen betonivaluun ja näin ollen teline on uudelleenkäytettävissä. Tuote nro Pituus Leveys Korkeus Paino Pakk mm 68 mm 34 mm 9,3 kg 1 LK Putkikannake Käytetään LK Kaappitelineen tai LK Jakotukkitelineen kanssa, kun halutaan kiinnittää LK Jakotukkikaappi VS RF, LK Sekoitusryhmäkaappi VS2 tai LK Jakotukkikaappi UNI väliaikaisesti. Tuote nro Pakk Huom! Myydään neljän putkikannakkeen pakkauksissa. LK Jalusta Kaksi jalustaa LK Jakotukkitelineen ja LK Kaappitelineen asennusta varten. Pultataan kiinni betoniin. Tuote nro Pituus Leveys Korkeus Pakk mm 30 mm 95 mm 1 LK Jalusta Jakotukkikaapille UNI/LL Jalusta LK Jakotukkikaapin UNI ja LK Jakotukkikaapin VS asentamisen helpottamiseksi esim. betonilaatan päälle. Valmistettu galvanoidusta teräslevystä. Toimitetaan parina neljän tiivisteillä varustetun itseporautuvan peltiruuvin kanssa jakotukkikaappiin kiinnittämistä varten. Jalustassa on esiporattu 6 mm reikä betonipohjaan kiinnittämistä varten. Kiinnitys tehdään pulteilla tai naulaankkureilla sekä aluslaatalla (ei sisälly toimitukseen). Tuote nro Leveys Korkeus Syvyys Paino Pakk mm 800 mm 160 mm 3,2 kg 1 90

91 LK Siirrettävä Pumppuyksikkö FSB 30 Tuoteluettelo Koneet & Työkalut Lattialämmitys LK Siirrettävä pumppuyksikkö FSB 30 on siirrettävä täyttöyksikkö lämmitys-, lattialämmitys-, aurinko- ja jäähdytysjärjestelmien täyttöä ja ilmausta varten. Pumpppuyksikköä LK FSB 30 voidaan käyttää myös jäätymisenestoaineiden, esim. etyleenin tai propyleeniglykolin kanssa. Lisävarusteena on saatavilla ylimääräinen 30 litran sekoitussäiliö glykolisekoituksen valmistusta varten. Yksikköä voidaan käyttää suodattimien kanssa (lisävaruste) myös lämmitys- ja jäähdytysjärjestelmien huuhteluun ja puhdistamiseen. Tuote nro Leveys Korkeus Syvyys Jännite Paino Pakk mm 985 mm 555 mm 230 V AC 23 kg 1 LK FSB Sekoitussäiliö 30 litraa Sekoitussäiliö jota voidaan käyttää yhdessä LK Siirrettävän pumppuyksikön FSB 30:n kanssa. Tuote nro Tilavuus Paino Pakk l 2,15 kg 1 LK FSB Suodatinpakkaus Suodatinpakkaus jossa 5 kpl 40 μm:n ja 5 kpl 70 μm:n suodattimia. Huom! Käytetään yhdessä LK FSB Suodatinkannen kanssa. Tuote nro Tyyppi Pakk kpl 40 μm + 5 kpl 70 μm 1 LK FSB Suodatinkansi LK FSB Suodatinkansi sekoitussäiliölle. Käytetään yhdessä LK FSB Suodatinpakkauksen kanssa. Tuote nro Pakk

92 Lattialämmitys Tuoteluettelo Koneet & Työkalut LK Sankakiinnitin ja LK Kiinnitinsangat 3D Premium Patentoitu järjestelmä putkipidikelistan ja putken kiinnittämiseen. LK Sankakiinnitintä 3D Premium käytetään LK Kiinnitinsankojen 3D Premium kanssa LK Lattialämmitysputken kiinnittämisessä eristeeseen esim. putkilenkkien käännöksissä ja lattialämmityslistojen väleissä. Sankakiinnitintä voidaan käyttää myös LK Putkipidikelistojen kiinnittämiseksi eristeeseen (heinäkuusta 2014 eteenpäin valmistetut LK Putkipidikelistat). Sankakiinnittimen mekanismi on erittäin varmatoiminen. Mikäli sanka siitä huolimatta juuttuu mekanismiin, voidaan kiinnijuuttunut sanka poistaa helposti avaamalla sankakiinnitin. LK Kiinnitinsangat 3D Premium kiinnittyvät erityisen lujasti eristeeseen, koska kiinnitinsangassa on väkäset kolmella puolella. Sangat ovat kiinni toisissaan, jolloin ne voidaan ladata helposti sankakiinnittimeen. Kiinnittimeen ladataan kerrallaan 75 sankaa. Materiaalin menekki N. 1 kart/130 m² Tuote nro Tyyppi Putkelle kokoa Pituus Pakk LK Sankakiinnitin 3D Premium 1/ LK Kiinnitinsanka 3D Premium* mm 38 mm 116/ UUTUUS LK Kiinnitinsanka mm 30 mm 1/132 * Huomio! Myydään 400 kappaleen pakkauksissa (1 = 1 pakkaus, jossa 400 kiinnitinsankoja). LK Jyrsinterä HF22 LK Jyrsinterää HF22 käytetään yhdessä LK Jyrsinsapluunan HF22 kanssa putkikäännösten jyrsimiseen LK HeatFloor 22 -levyyn ja LK Uralevyyn EPS 30/50/70. Varren halkaisija 8 mm. Materiaalin menekki Materiaalin menekki n. 1 kpl jyrsinterä/10 m2 lattiapinta-ala uritusvälin ollessa k/k 200 mm (n. 50 m uritusta). Tuote nro Koko Pakk LK

93 LK Jyrsinsapluunaa HF22 Tuoteluettelo Koneet & Työkalut Lattialämmitys LK Jyrsinsapluunaa HF22 on putkikäännösten jyrsimiseen LK HeatFloor 22 -levyyn tai LK Uralevyyn EPS 30/50/70. Jyrsinsapluunaa käytetään yhdessä LK Jyrsinterän HF22 kanssa. Tuote nro Säde Pakk mm 1 LK Jyrsintätyökalu DB Jyrsintätyökalulla katkaistaan LK Viemäröintikulma sopivan pituiseksi. Tuote nro Pituus Pakk /50 LK Lämpöleikkuri 90W LK Lämpöleikkuria käytetään EPS-lattialämmityslevyjen uritukseen ja leikkaamiseen. Varmista, että ilmanvaihto on hyvä kun työkalulla työskennellään sisätiloissa ja käytä hengityssuojainta. Tuote nro Jännite Teho Paino Pakk V AC 90 W 1,13 kg 1 LK Uraterä/Katkaisuterä LK Uraterää ja LK Katikaisuterää käytetään LK Lämpöleikkuri 90 W:n kanssa EPS-lattialämmityslevyjen uritukseen ja leikkaamiseen. Uraterää käytetään EPS-levyn uritukseen. Katkaisuterää käytetään enintään 50 mm paksujen levyjen leikkaamiseen. Tuote nro Nimike Putkelle kokoa Pakk Uraterä Uraterä Uraterä Katkaisuterä

94 Lattialämmitys Tuoteluettelo Koneet & Työkalut LK Laukku Lämpöleikkurille Laukku LK Lämpöleikkurille ja urateriä/katkaisuteriä varten. Tuote nro Pakk LK Käännössapluuna EPS Käännössapluuna putkikäännösten uritukseen LK Uralevyssä EPS 30, 50 tai 70 mm. Uritus tehdään LK Lämpöleikkurilla 90 W ja LK Uraterällä 16. Tuote nro Säde Pakk mm (c/c 200 mm) 1/40/ mm (c/c 300 mm) 1/40/240 LK Putkisakset Topcut LK Putkisakset Topcut ovat korkealuokkaiset putkisakset PE-X- ja PAL-putkien leikkaamiseen. LK Topcut Putkisaksia on kahdenkokoisia: 8 26 sekä mm putkia varten. LK Topcutissa 8 26 on automaattinen palautus. LK Topcutissa on leikkausvoiman siirto. Sakset on valmistettu magnesiumseoksesta, mikä tekee niistä kevyet vankasta rakenteestaan huolimatta. Laatuteräksestä valmistetut terät on päällystetty teflonilla. Lisävarusteena löytyy vaihtoteriä, jotka on helposti vaihdettavissa ilman työkaluja. Tuote nro Nimike Putkelle kokoa Pakk Topcut mm Topcut mm 1 LK Varaterä Topcut Vaihtoterä LK Putkisaksiin Topcut. Terän vaihtoon ei tarvita työkaluja. Tuote nro Nimike Käyttötarkoitus Koko Pakk LK Vaihtoterä 26 LK Topcut mm LK Vaihtoterä 42 LK Topcut mm 1 94

95 Lattialämmityspaketit Tuoteluettelo Lattialämmityspaketit LK Lattialämmityspaketti L8/M5, 5 m² Lattialämmitys LK Lattialämmityspaketti L8/M5, 5 m²:n on täydellinen asennuspaketti. Paketti sisältää asennukseen tarvittavat osat korkeintaan 5 m² tiloihin. Lattialämmitysputket valetaan tasoitemassaan tai betoniin. Kytkentä olemassa olevaan patterijärjestel- mään tehdään toimitukseen sisältyvän LK Minipiiriventtiilin M5 avulla. Huom! Lämpöpatterijärjestelmän tulee olla ns. 2-putkijärjestelmä. Toimitussisältö LK PushFit 8 Single 8 mm/½ sis. (Tuote nro ), 4 kpl LK Minipiiriventtiili M5 (Tuote nro ), 1 kpl LK Seinäkonsoli M5 (Tuote nro ), 1 kpl LK Putkipidikelista 8 mm (Tuote nro ), 10 kpl LK Sovitin ½ ulk./¾ Eurocone (Tuote nro ), 2 kpl LK Putkisanka 65 mm (Tuote nro ), 30 kpl LK Putkentaivutustuki avoin 8 mm (Tuote nro ), 2 kpl LK Naulakannake 8 mm (Tuote nro ), 40 kpl LK Lattialämmitysputki 8 mm 45 m (Tuote nro ), 1 kpl Tuote nro Paino Pakk ,3 kg 1 LK Lattialämmityspaketti L8/M60, 10 m² LK Lattialämmityspaketti L8/M60, 10 m² on täydellinen asennuspaketti. Paketti sisältää asennukseen tarvittavat osat korkeintaan 10 m²:n tiloihin. Lattialämmitysalaa voidaan laajentaa 20 m² tiloihin LK Laajennuspaketin L8, 5 m² (lisävaruste) avulla. Lattialämmitysputket valetaan tasoitemassaan tai betoniin. Kytkentä olemassa olevaan 1- tai 2-putkiseen lämpöpatterijärjestelmään tehdään toimitukseen sisältyvän LK Minisekoitusryhmän M60 avulla. Toimitussisältö LK Putkentaivutustuki avoin 8 mm (Tuote nro ), 4 kpl LK Kaksoisnippa ½ (Tuote nro ), 3 kpl LK Lattialämmitysputki 8 mm 45 m (Tuote nro ), 2 kpl LK Minisekoitusryhmä M60 (Tuote nro ), 1 kpl LK Putkipidikelista 8 mm (Tuote nro ), 20 kpl LK PushFit 8 Quattro 8 mm/½ sis. (Tuote nro ), 2 kpl LK Naulakannake 8 mm (Tuote nro ), 80 kpl LK PushFit 8 Tulppa (Tuote nro ), 4 kpl LK Putkisanka 65 mm (Tuote nro ), 60 kpl Tuote nro Paino Pakk ,9 kg 1 95

96 Lattialämmitys Tuoteluettelo Lattialämmityspaketit LK Laajennuspaketti L8, 5 m² Tarkoitettu käytettäväksi yhdessä LK Lattialämmityspaketin L8/M60, 10 m² kanssa (tuote nro ). LK Laajennuspaketin L8, 5 m² avulla on mahdollista laajentaa lattialämmitysjärjestelmä aina 20 m²:n tiloihin asti. Toimitussisältö LK Putkisanka 65 mm (Tuote nro ),30 kpl LK Putkentaivutustuki avoin 8 mm (Tuote nro ),2 kpl LK Lattialämmitysputki 8 mm 45 m (Tuote nro ),1 kpl LK Putkipidikelista 8 mm (Tuote nro ),10 kpl LK Naulakannake 8 mm (Tuote nro ),40 kpl Tuote nro Paino Pakk ,9 kg 1 LK Lattialämmityspaketti L12/M5, 5 m² LK Lattialämmityspaketti L12/M5, 5 m², on täydellinen asennuspaketti enintään 5 m²:n lattioille. Lattialämmitysputket valetaan tasoitemassaan tai betoniin. Lattialämmitys kytketään olemassa olevaan lämpöpatterijärjestelmään mukana toimitettavan LK Minipiiriventtiilin M5 avulla. Huom! Lämpöpatterijärjestelmän on oltava ns. kaksiputkinen järjestelmä. LK Minipiiriventtiili M5 (tuote nro ), 1 kpl LK Seinäkonsoli M5 (tuote nro ), 1 kpl LK Lattialämmitysputki 12 2, 35 m (tuote nro ), 1 kpl LK Putkipidikelista 12, 0,79 m (tuote nro ), 16 kpl LK Kytkentäliitin 12 2 (tuote nro ), 2 kpl LK Liitin 12 ½ uk (tuote nro ), 2 kpl LK Putkentaivutustuki 12 mm (tuote nro ), 2 kpl Tuote nro Pakk

97 Tuoteluettelo Lattialämmityspaketit LK Lattialämmityspaketti L12/M60, 10 m² Lattialämmitys LK Lattialämmityspaketti L12/M60, 10 m², on täydellinen asennuspaketti enintään 10 m²:n lattioille. Lattialämmitysputket valetaan tasoitemassaan tai betoniin. Lattialämmitys kytketään olemassa olevaan lämpöpatterijärjestelmään mukana toimitettavan LK Minisekoitusryhmän M60 avulla. LK Minisekoitusryhmä M60 (tuote nro ), 1 kpl LK Lattialämmitysputki 12 2, 70 m (tuote nro ), 1 kpl LK Putkipidikelista 12, 0,79 m (tuote nro ), 32 kpl LK Liitin uk 12 2 ½ (tuote nro ), 2 kpl LK Nippa, suora ½ (tuote nro ), 1 kpl LK Putkentaivutustuki 12 (tuote nro ), 2 kpl Tuote nro Pakk LK Laajennuspaketti L12, 10 m² LK Laajennuspaketti L12, 10 m² on tarkoitettu käytettäväksi yhdessä LK Lattialämmityspaketin L12/M60 kanssa. LK Laajennuspaketin L12, 10 m² avulla tämä paketti voidaan laajentaa 40 m²:n tiloihin. Huom! Paketti pitää täydentää LK Minijakotukilla. LK Lattialämmitysputki 12 2, 70 m (tuote nro ), 1 kpl LK Putkipidikelista 12, 0,79 m (tuote nro ), 32 kpl LK Putkentaivutustuki 12 (tuote nro ), 2 kpl Tuote nro Pakk

98 Lattialämmitys Tuoteluettelo Lattialämmityspaketit LK Lattialämmityspaketti EPS 16, 5 m² golv med På bärande LK Spårskiva LK Lattialämmityspakettia EPS 16 on saatavissa kahta eri kokoa. Paketit sisältävät tarvikkeet joko 5 tai 10 m²:n tiloihin LK Lattialämmityksen ns. uivaan asennukseen. Tarvittaessa paketteja voidaan yhdistellä jopa 40 m²:n lattiapinnoille. EPS 16 Monteringanvisning På bärande golv med LK Spårskiva Spårskiva med LK där i utförande bärande golv LK Golvvärme att läggas på Systemet avsedd bygghöjd. en limeps 16 är särskilt låg med mm spårskiva i aluminium. man eftersträvar av en 16 är uppbyggt värmefördelningsplåt spårskivans mm täcker hela och matarmad 0,5 vändvärmefördelningsplåten goda egenmed tillhörande yta. Spårskivan av EPS med mycket gjorda skiva är långtidslast. kort och skaper för EPS 16 Utförande av golvfunktion för en god reglering av framoch Förutsättningen är väderstyrd genomförd samt en väl värmesystemet och slingav primärledningstemperaturen injustering dokumenterad? öden. golvkonstrukpå en bärande avses betongska läggas Skivorna förlagt på bärande golvkonstruktion tion. Som golvspånskivegolv förläggning ett 22 mm mm. Vid golv eller max c/c 600 med 22 mm ett regelavståndska golvkonstruktion som uppnås med keramik motsvara den styvhet innan golvmm, golvspånskiva max c/c 300 läggs? ytande se Systemet för regelavståndet monteras. golvbeläggning, värmeskivorna på typ av beroende eller fast, rubrik Ytskikt. enligt HUS-AMA person. gäller anvisningar Generellt konstruktör/kvalitetsansvarig och utsedd Förutsättningar 2 1 EPS LK Vändskiva 16 mm x 300 x Dim Cellfoam 1. Bärande me LK Golvvär och bärande 6. Limskikt och kemellan golvvärmeskiva golvvärmeskiva Limskikt samt mellan EPS undergolv, Konstruktionsprincip golvkonstruktion 2. Ångspärr EPS 16 c/c 150 mm, 3. LK Spårskiva mm med 4 st spår, Skivan har 12. x x 600 för LK Golvvärmerör i aluminium. anpassade värmefördelningsskiva en limmad 16 för vattenburen 2 Installationspaket 5 m2 och 10 m. ramik. om utförande, information (För utförligare av ytskikt.) rubrik Montering Ytskikt golvvärme. se Lattialämmityspaketti täydennetään aina LK Minisekoitusryhmällä M60 ja tarvittaessa myös LK Minijakotukilla. eller laminatgolv? ytande på underligparkettcellläggs täcks med Golvvärmeskivorna Konstruktionen gande ångspärr. övergolv. därpå foam och SE.33.C Toimitussisältö LK Kääntölevy EPS 16 (Tuote nro ), 6 kpl LK Putkentaivutustuki 12 (Tuote nro ), 2 kpl LK Lattialämmitysputki 12 mm 35 m (Tuote nro ), 1 kpl LK Liitin ulkokierteellä 12 x ½ (Tuote nro ), 2 kpl LK Uralevy EPS 16 (Tuote nro ), 6 kpl 1 kpl Asennusohje EPS 16 1 kpl Pakettikuvaus EPS 16 Tuote nro Paino Pakk ,1 kg 1 LK Lattialämmityspaketti EPS 16, 10 m² På bärande golv med LK Spårskiva EPS 16 Monteringanvisning På bärande golv med LK Spårskiva Spårskiva med LK där i utförande bärande golv LK Golvvärme att läggas på Systemet avsedd bygghöjd. en limeps 16 är särskilt låg med mm spårskiva i aluminium. man eftersträvar av en 16 är uppbyggt värmefördelningsplåt spårskivans mm täcker hela och matarmad 0,5 vändvärmefördelningsplåten goda egenmed tillhörande yta. Spårskivan av EPS med mycket gjorda skiva är kort och långtidslast. skaper för EPS 16 Utförande 5 6 av golvfunktion för en god reglering av framoch Förutsättningen är väderstyrd genomförd samt en väl värmesystemet och slingav primärledningstemperaturen injustering dokumenterad? öden. golvkonstrukpå en bärande avses betongska läggas Skivorna förlagt på bärande golvkonstruktion tion. Som golvspånskivegolv förläggning ett 22 mm mm. Vid golv eller max c/c 600 med 22 mm ett regelavståndska golvkonstruktion som uppnås med keramik motsvara den styvhet innan golvmm, golvspånskiva max c/c 300 läggs? ytande se Systemet för regelavståndet monteras. golvbeläggning, värmeskivorna på typ av beroende eller fast, rubrik Ytskikt. enligt HUS-AMA person. gäller anvisningar Generellt konstruktör/kvalitetsansvarig och utsedd 3 4 Förutsättningar 2 1 EPS LK Vändskiva 16 mm x 300 x Dim. 600 Konstruktionsprincip 1. Bärande golvkonstruktion 2. Ångspärr EPS 16 c/c 150 mm, 3. LK Spårskiva mm med 4 st spår, Skivan har 12. x x 600 för LK Golvvärmerör i aluminium. anpassade värmefördelningsskiva en limmad 5. Cellfoam LK Golvvär och bärande 6. Limskikt och kemellan golvvärmeskiva golvvärmeskiva Limskikt samt mellan EPS undergolv, ramik. me 16 för vattenburen 2 Installationspaket 5 m2 och 10 m. om utförande, information (För utförligare av ytskikt.) rubrik Montering Ytskikt se eller laminatgolv? ytande på underligparkettcellläggs täcks med Golvvärmeskivorna Konstruktionen gande ångspärr. övergolv. därpå foam och SE.33.C golvvärme. LK Lattialämmityspakettia EPS 16 on saatavissa kahta eri kokoa. Paketit sisältävät tarvikkeet joko 5 tai 10 m²:n tiloihin LK Lattialämmityksen ns. uivaan asennukseen. Tarvittaessa paketteja voidaan yhdistellä jopa 40 m²:n lattiapinnoille. Lattialämmityspaketti täydennetään aina LK Minisekoitusryhmällä M60 ja tarvittaessa myös LK Minijakotukilla. Toimitussisältö LK Syöttölevy EPS 16 (Tuote nro ), 3 kpl LK Putkentaivutustuki 12 (Tuote nro ), 2 kpl LK Uralevy EPS 16 (Tuote nro ), 12 kpl LK Liitin ulkokierteellä 12 x ½ (Tuote nro ), 2 kpl LK Kääntölevy EPS 16 (Tuote nro ), 12 kpl LK Lattialämmitysputki 12 mm 70 m (Tuote nro ), 1 kpl 1 kpl Asennusohje EPS 16 1 kpl Pakettikuvaus EPS Tuote nro Paino Pakk ,1 kg 1

99 LK Huonetermostaatti S2 Kiiltävä lasimainen pinta Digitaalinen kosketusnäyttö Lukittava lämpötilan asetus, sopii myös julkisiin tiloihin Mahdollisuus kytkeä lattia-anturi Toimii energiatehokkaasti itsemodulointitekniikan avulla Lisätietoa LK:n lattialämmitysjärjestelmistä ja uusista termostaateista osoitteessa

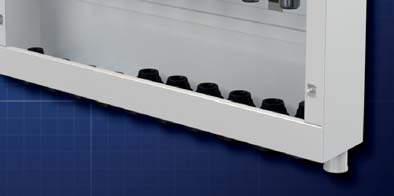

100 LK Prefab-kaappi UNI Push Nopeuttaa asennusta Saatavana 5+3 ja 8+5 lähdöillä Ryhmäventtiili varustettu sinisellä (KV) ja punaisella (LV) sululla Tarvittavat läpiviennit ovat valmiina kaapissa

101 LK Universal -käyttövesijärjestelmä Sisältö Pikaopas Pikaopas LK Universal LK Jakotukin UNI liitäntämahdollisuudet LK Jakotukin UNI Push liitäntämahdollisuudet Universal Tuoteluettelo Putket Asennusosat - Asennus seinäläpivientikaaren kanssa Asennusosat - Asennus hanakulmarasian kanssa Asennusosat - Kytkentärasia lämpöpatterit Asennusosat - Putkikiinnikkeet Asennusosat - Peitelevyt ja päätytiivisteet Asennusosat - Kannakkeet Asennusosat - Muuta Jakotukkikaapit Jakotukkikaapit - Ovet Jakotukkikaapit - Kytkentäkaappi Jakotukkikaapit - Kaappiläpiviennit Jakotukkikaapit - Valmisosat Jakotukkikaapit - Asennusapuvälineet Jakotukkikaapit - Lisävarusteet Jakotukit - Standardi Jakotukit - Push Jakotukit - Venttiilit Jakotukit - Liittimet Jakotukit - Lisävarusteet Puristusliittimet PushFit Puserrusliittimet & Venttiilit Työkalut

102 Pikaopas Pikaopas LK Universal Pikaopas LK Universal Universal Putkikokojen valinta esisuunnittelussa Käyttövesijärjestelmä Taulukko koskee eri putkikokojen valintaa ohjemitoituksessa asuntoon, toimistoon tai vastaavaan, jossa vesipisteiden normivirtaama on korkeintaan 0,3 l/s ja jossa järjestelmä on liitetty kunnalliseen vesijohtoverkkoon. Ohjemitoitus tulee aina tarkastaa ja verrata järjestelmän painehäviöiden arviolaskelmaan. Painehäviöiden arviolaskelmat osoittavat useimmiten, että taulukkojen arvot voidaan ylittää. Ota myös huomioon, että virtauksen nopeus PE-X- ja PAL-putkissa ei rajoita putkikoon mitoitusta. Virtauksen nopeus ei kuitenkaan tule olla yli 3,5 m/s. Jakojohdot (Putkijohto, joka palvelee useampaa vesipistettä.) Liitäntäjohdot (Putkijohto, joka palvelee vain yhtä vesipistettä.) Normivirtaamien summa l/s Putken halkaisija ja enimmäispituus Normivirtaama l/s Putken halkaisija ja enimmäispituus Universal-putki AX Universal-putki AX 0,1-0,7 AX16 putken ollessa alle 12 m AX20 putken ollessa yli 12 m 0,8-1,7 AX20 putken ollessa alle 20 m AX25 putken ollessa yli 20 m 1,7-6,0 AX25, ei pituusrajoitusta 0,1 AX16 putken ollessa alle 20 m AX20 putken ollessa yli 20 m 0,2 AX16 putken ollessa alle 18 m AX20 putken ollessa m AX25 putken ollessa yli 30 m 0,3 AX16 putken ollessa alle 12 m AX20 putken ollessa m AX25 putken ollessa yli 20 m Normivirtaama 0,1 l/s (esim. WC, pesuistuin) LVV Normivirtaama 0,2 l/s (esim. keittiö, suihku, pyykkiallas, vesipostiventtiili) Normivirtaama 0,3 l/s (esim. kylpyamme) FI.29.G

103 Pikaopas Pikaopas LK Universal Putkijohtojen mitoitus kerrostaloissa Alla olevat esimerkit ovat kerrostalojen yleisimpiä putkijohtoja ja esimerkit toimivat vain opastuksena laskelmissa. Suurempia putkikokoja käytettäessä, tehdään tarkemmat laskelmat. Universal X25 + A25 X25 + A X20 + A20 X25 + A25 X20 + A20 X16 + A16 X20 + A20 X16 + A Pienin käytettävissä oleva vedenpaine (kpa) pohjakerroksessa ottaen huomioon korkeuserojen aiheuttamat painehäviöt, virtaushäviöt ja vesipisteiden paineentarve. Huomioi, että käytettävissä oleva paine putkiyhteessä voi vaihdella tapauksesta toiseen. Paikallinen vesilaitos neuvoo, onko paineenkorotuspumppu tarpeellinen Kerroksia Keittiö + kylpyhuone Kylpyhuone ammeella Keittiö tai suihku /WC Lämmitysjärjestelmä Taulukko koskee putkikokojen valintaa putkijärjestelmän esisuunnittelussa. Oikean kiertovesipumpun valinnan ja oikeiden säätöventtiilien esisäätöarvojen kannalta lämmitysjärjestelmän painehäviöistä täytyy aina tehdä arviolaskelma. Putkille, jotka palvelevat useampaa lämpöpatteria, suositellaan R-arvoa 0,1 kpa/m. Suositeltava korkein R-arvo yksittäisten lämpöpattereiden lyhemmille liitäntäputkille on 0,2 kpa/m. Tarkasta kuitenkin pumpun ominaisuudet. Putkikoko R-arvo Virtaama Antoteho (kw) ilmoitetussa R-arvossa (kpa/m) l/s t 10 ºC t 15 ºC t 20 ºC AX16 0,1 0,027 1,12 1,57 2,24 AX16 0,2 0,040 1,67 2,32 3,34 AX20 0,1 0,046 1,92 2,88 3,84 AX20 0,2 0,076 3,17 4,76 6,34 AX25 0,1 0,08 3,35 5,02 6,70 AX25 0,2 0,130 5,43 8,14 10,86 A32 0,1 0,22 9,20 13,80 18,42 A40 0,1 0,40 16,75 25,12 33,49 A50 0,1 0,78 32,65 48,98 65,30 A63 0,1 1,6 66,98 100,46 133,95 A75 0,1 2,5 104,50 156,75 209,00 Vertaus LK PE-X-/LK PAL -putken ja kupariputken lämmönluovutuksesta (W/m) Putkityyppi/koko Asennustapa Betoniin Vapaasti ilmaan Putkikuiluun LK Universal -putki putkessa AX LK Universal -putki putkessa AX LK Universal -putki putkessa AX Kupariputki Prisol Kupariputki Prisol Kupariputki PLUS-prisol Kupariputki PLUS-prisol Kupariputki PLUS-prisol Tiedot koskevat lämmönluovutusta (W/m) veden ja ympäristön lämpötilaeron ollessa 40 ºC. Betonivalun luvut koskevat 60 mm valua putken päällä. Putkikuilun luvut koskevat tiloja, joissa on paikallaan pysyvä ilma. Putkikuilujen johdot eristetään, jotta vältetään kylmävesijohtojen tahaton lämmitys. Jos mahdollista, käyttökylmävesikuilu asennetaan erikseen. Tiedot kupariputken lämmönluovutuksesta on saatu Cuporilta. FI.29.G

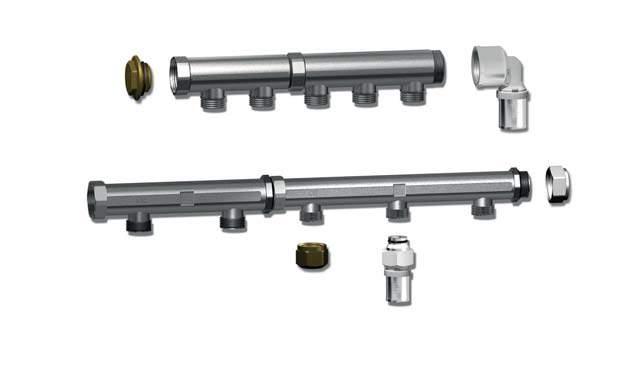

104 Pikaopas LK Jakotukin UNI liitäntämahdollisuudet LK Jakotukin UNI liitäntämahdollisuudet Universal Jakotukkiin UNI voidaan liittää seuraavat tuotteet: LK PE-X- ja PAL Universal-putki, palloventtiili, ilmanpoistin, hattu ym. Jakotukki on rakennettu lisävarusteita varten variaatiomahdollisuuksien luomiseksi. Liitäntämahdollisuudet kuvataan alla. (Lisätietoa tuotteista LK Universal -tuotevalikoimassa.) 4b 1a 1b 4c 4d 5b 11 5b 8b 3c 3d 2c 3c 2b 4e 4f 3с 1c 1d 6 1e 1g 1f 2b 3c 8b 7a 2a 8a 2c 3d 5b 4b 3a 3b 5a 9 4a FI.29.G

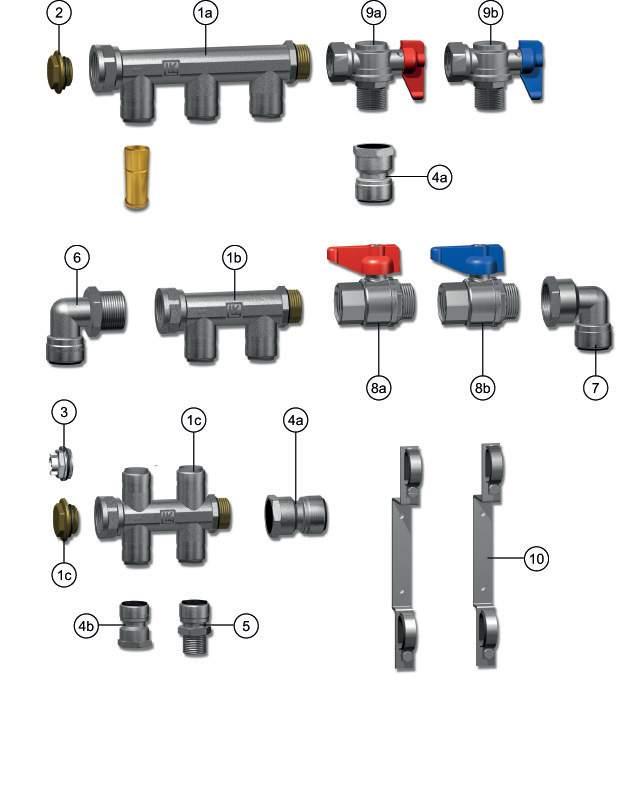

105 Pikaopas LK Jakotukin UNI liitäntämahdollisuudet 1h 1i 7b 10 Universal 1j 1k 8c LK Jakotukki UNI 1a. UNI 3-½ -Sulku Tuote nro b. UNI 2-½ -Sulku Tuote nro c. UNI 2-¾ Tuote nro d. UNI 4-½ Tuote nro e. UNI 2-½ Tuote nro f. UNI 3-½ Tuote nro g. UNI 2+2-½ Tuote nro LK Jakotukki UNI 25 1h. UNI 25 k/k 50 2-¾ Tuote nro i. UNI 25 k/k 50 3-¾ Tuote nro j. UNI 25 k/k ¾ Tuote nro k. UNI 25 k/k ¾ Tuote nro LK Kytkentäliitin 2a Koko ½ x AX16 Tuote nro b. Koko ¾ x AX16 Tuote nro c. Koko ¾ x AX20 Tuote nro c LK Puristuskytkentäliitin 3a. Koko ½ x AX16 Tuote nro b. Koko ½ x AX20 Tuote nro c. Koko ¾ x AX16 Tuote nro d. Koko ¾ x AX20 Tuote nro e. Koko ¾ x AX25 Tuote nro e LK Palloventtiili 4a. Koko ½ x AX16 * Tuote nro b. Koko ¾ x AX20 * Tuote nro c. Koko ¾ sis/ulk kulma punainen Tuote nro d. Koko ¾ sis/ulk kulma sininen Tuote nro e. Koko ¾ sis/ulk suora punainen Tuote nro f. Koko ¾ sis/ulk suora sininen Tuote nro (Liitetään LK Jakotukkiin UNI LK Tasosovittimen,½ tai ¾, kanssa.) LK Tasosovitin 5a. Koko 15 Tuote nro b. Koko 20 Tuote nro LK Ilmanpoistin UNI 6. Koko ¾ Tuote nro LK Tulppa 7a. Koko ¾ Tuote nro b. Koko 1 Tuote nro LK Hattu 8a. Koko ½ Tuote nro b. Koko ¾ Tuote nro c. Koko 1 Tuote nro LK Jakotukkikonsoli 9. Tuote nro LK PressPex kulmaliitin 10. Tuote nro LK Kulmaliitin ½ / ¾ * 11. Tuote nro *Liitetään LK Jakotukkiin UNI LK Tasosovittimen ¾ kanssa. FI.29.G

106 Pikaopas LK Jakotukin UNI Push liitäntämahdollisuudet LK Jakotukin UNI Push liitäntämahdollisuudet Universal Jakotukkiin UNI Push voidaan liittää seuraavat tuotteet: LK PE-X- Universal-putki, palloventtiili, ilmanpoistin, hattu ym. Jakotukki on rakennettu lisävarusteita varten variaatiomahdollisuuksien luomiseksi. Liitäntämahdollisuudet kuvataan alla. (Lisätietoa tuotteista LK Universal -tuotevalikoimassa.) 2a 2b LK Jakotukki UNI Push 1a. UNI Push 3-X16 Tuote nro b. UNI Push 2-X16 Tuote nro c. UNI Push 2+2-X16 Tuote nro LK Tulppa 2a. Tulppa Koko ¾ Tuote nro b. LK PushFit Tulppa 16 mm Tuote nro LK Ilmanpoistin UNI 3. Koko ¾ Tuote nro LK PushFit Suoraliitin sisäkierre 4a. Koko X20 x ¾ Tuote nro b. Koko X16 x ½ Tuote nro Koko X16 x ¾ Tuote nro LK PushFit Suoraliitin ulkokierre 5. Koko X16 x ½ Tuote nro Koko X16 x ¾ Tuote nro LK PushFit Kulmaliitin ulk. 6. Koko X20 x ¾ Tuote nro LK PushFit Kulmaliitin sis. 7. Koko X20 x ¾ Tuote nro LK Palloventtiili 8a. Koko ¾ suora sis/ulk punainen Tuote nro Koko ¾ suora sis/ulk sininen Tuote nro a. Koko ¾ kulma sis/ulk punainen Tuote nro b. Koko ¾ kulma sis/ulk sininen Tuote nro LK Jakotukkikonsoli 10 Tuote nro FI.29.G

107 Tuoteluettelo Putket Putket LK Universal -järjestelmään kuuluu kahden tyyppisiä Universal-putkia: LK PE-X Universal-putki X valmistusaine homogeeninen PE-Xa LK PAL Universal-putki A sisä- ja ulkokerros PE-RT-materiaalia ja välikerros alumiinia Molemmat putkityypit ovat happidiffuusiotiiviitä sopien lämmitys- ja jäähdytysjärjestelmiin. Ne on valmistettu paineluokkaan PN10 ja näin ollen hyväksytty käyttövesijärjestelmiin. LK PE-X Universal-putki X sekä LK PAL Universal-putki A liitetään ainoastaan tämän tuotevalikoiman liittimillä tai liittimillä, jotka ovat kolmannen osapuolen hyväksymiä näitä putkia varten. Huom! Putket ja suojaputket toimitetaan ainoastaan ilmoitetuissa pituuksissa. Merkinnät ja koot: Merkintä Koko (ulkohalkaisija aineenpaksuus) X16 16 x 2,2 X20 20 x 2,8 X25 25 x 3,5 A16 16 x 2,0 A20 20 x 2,5 A25 25 x 3,5 A32 32 x 3,0 A40 40 x 3,5 A50 50 x 4,0 A63 63 x 4,5 A75 75 x 7,5 Universal Paine ja lämpötila: Korkein sallittu käyttöpaine on 1,0MPa Korkein sallittu jatkuva käyttölämpötila on +70 C Korkein sallittu hetkellinen käyttölämpötila on +95 C Alin sallittu lämpötila -20 C Muiden nesteiden kuin veden putkijärjestelmiin voi päteä eri paine- ja lämpötilarajoitukset, joten kysy LK:n edustajalta neuvoa. Suunnittelu- ja asennusohjeet löytyvät LK Universal -dokumentaatiosta. 107

108 Tuoteluettelo Putket PE-X Putket PE-X LK PE-X Universal-putki X ilman suojaputkea Universal Toimitetaan kieppinä kartonkipakkauksessa. Tuote nro Putken koko Pituus Paino Pakk X16 75 m 8,2 kg 1/ X m 11,4 kg 1/ X m 15,1 kg 1/ X m 18,9 kg 1/ X m 46 kg 1/ X m 14,7 kg 1/ X25 50 m 12,5 kg 1/6 LK PE-X Universal-putki X suojaputkella (putki putkessa) Putki asennettuna harmaasta HD-polyeteenistä valmistettuun suojaputkeen. Toimitetaan kieppinä kartonkipakkauksessa. Tuote nro Putken koko Suojaputken koko Pituus Paino Pakk X16 25 mm 50 m 8,7 kg 1/ X16 25 mm 100 m 17,4 kg 1/ X20 34 mm 50 m 13,2 kg 1/ X20 34 mm 100 m 26,4 kg 1/ X25 34 mm 50 m 17 kg 1/6 LK PE-X Universal-putki X eristetyllä suojaputkella (putki putkessa extra) Putki asennettuna HD-polyeteenistä valmistettuun suojaputkeen, jossa pintaeriste polyeteenistä. Toimitetaan kieppinä kartonkipakkauksessa. Tuote nro Putken koko Suojaputken koko Pituus Eristepaksuus Paino Pakk X16 25 mm 50 m 9 mm 15,5 kg 1/ X20 34 mm 50 m 13 mm 17 kg 1/ X25 34 mm 50 m 13 mm 24 kg 1/2 108

109 Tuoteluettelo Putket PAL Putket PAL LK PAL Universal-putki A Toimitetaan kieppinä kartonkipakkauksessa. Tuote nro Putken koko Pituus Paino Pakk A m 13,5 kg 1/ A m 48 kg 1/ A m 55 kg 1/ A m 29,6 kg 1/ A25 50 m 17,9 kg 1/ A32 50 m 24 kg 1/ A40 40 m 20 kg 1 Universal LK PAL Universal-putki A (kartonkipakkauksessa) Toimitetaan kieppinä kaupan hyllylle sopivassa kartonkipakkauksessa. Tuote nro Putken koko Pituus Paino Pakk A16 10 m 1,8 kg A16 25 m 4 kg 1 LK PAL Universal-putki A suojaputkella Putki asennettuna harmaasta HD-polyeteenistä valmistettuun suojaputkeen. Toimitetaan kieppinä kartonkipakkauksessa. Tuote nro Putken koko Suojaputken koko Pituus Paino Pakk A16 25 mm 50 m 9 kg 1/ A16 25 mm 100 m 18 kg 1/ A20 34 mm 50 m 13,2 kg 1/ A25 34 mm 50 m 22,5 kg 1/ A32 42 mm 25 m 12 kg 1/ A32 42 mm 50 m 30 kg 1/3 109

110 Tuoteluettelo Putket PAL LK PAL Universal-putki A eristeellä Putki, jossa valmiiksi asennettu solumuovinen eriste. Eristeen pintakerros on polyeteeniä. Toimitetaan kieppinä kartonkipakkauksessa. Universal Tuote nro Putken koko Pituus Eristepaksuus Paino Pakk A16 50 m 10 mm 10 kg A20 50 m 10 mm 17 kg 1/ A25 25 m 10 mm 9 kg 1/ A32 25 m 10 mm 12 kg 1/ A32 50 m 10 mm 27 kg 1/2 LK PAL Universal-putki eristetyllä suojaputkella (putki putkessa extra) Putki asennettuna HD-polyeteenistä valmistettuun suojaputkeen, jossa pintaeriste polyeteenistä. Toimitetaan kieppinä kartonkipakkauksessa. Tuote nro Putken koko Suojaputken koko Pituus Eristepaksuus Paino Pakk A16 25 mm 50 m 10 mm 15 kg 1/ A20 34 mm 50 m 10 mm 17 kg 1/ A25 34 mm 50 m 10 mm 20 kg 1/ A32 42 mm 25 m 10 mm 22 kg 1/2 LK PAL Universal-putki A suorina salkoina Toimitetaan pahviputkilopakkauksessa. Putket toimitetaan normaalisti kokonaisina pakkauksina alla ilmoitetuissa määrissä. Avatuista pakkauksista peritään pakkauskulut Tuote nro Putken koko Pituus Paino Pakk A16 2 m 0,27 kg 1/ A16 3,2 m 0,4 kg 1/ A20 3,2 m 0,5 kg 1/ A25 3,2 m 0,9 kg 1/ A32 3,2 m 1,1 kg 1/ A40 3,2 m 1,6 kg 1/ A50 3,2 m 2,3 kg 1/ A63 3,2 m 3,2 kg 1/ A75 3,2 m 9,2 kg 1/ A16 5 m 0,6 kg 1/ A20 5 m 0,8 kg 1/ A25 5 m 1,3 kg 1/ A32 5 m 1,6 kg 1/ A40 5 m 2,5 kg 1/ A50 5 m 3,6 kg 1/ A63 5 m 5,1 kg 1/ A75 5 m 14,4 kg 1/33 110

111 Tuoteluettelo Putket Suojaputki Putket Suojaputki LK Suojaputki Suojaputki harmaasta HD-polyeteenistä. Tuote nro Suojaputken koko Pituus Paino Pakk mm 50 m 3,6 kg 1/ mm 50 m 5,6 kg 1/18 Universal 111

112 Tuoteluettelo Asennusosat Asennus seinäläpivientikaaren kanssa Asennusosat Asennus seinäläpivientikaaren kanssa Tässä asennusosien tuoteluettelossa käytetään merkintöjä X, A ja AX, joita seuraa kokomerkintä, esim. X16. Universal X merkitsee, että osa on tarkoitettu LK PE-X Universal-putkelle X. A merkitsee, että osa on tarkoitettu LK PAL Universal-putkelle A. AX merkitsee, että osa on tarkoitettu sekä LK PAL Universal-putkelle A että LK PE-X Universalputkelle X. LK Seinäläpivientikaari Grip Seinän putkilähtöön, kun seinien välinen tila on vähintään 70 mm. Kiinnitetään LK Seinäkiskoon tai välipuuhun/puulevyyn. Tuote nro Suojaputkelle kokoa Pakk mm 1/5/200 LK Suojaputken seinäläpivientituki 25 mm suojaputken kiinnittämiseen suoraan läpivientiin koolauspuun tai seinälevyn läpi. Koolauksen enimmäispaksuus on 70 mm. Toimitetaan kiinnityspellin kanssa. Tuote nro Suojaputkelle kokoa Pituus Pakk mm 80 mm 1/10/600 UUTUUS LK Suojaputken leikkuri 25 LK Suojaputken leikkuri 25 on tarkoitettu suojaputken katkaisemiseen seinän tai lattian putkilähdöstä, jossa on PEX- tai PAL-putki suojaputkessa. Suojaputken koko 25 mm. Maksimi asennusväli k/k 40 mm. Leikkaa lähellä seinää naarmuttamatta laattaa Tuote nro Suojaputkelle kokoa Pakk mm 1/1250 LK Seinäkisko 160 LK Seinäläpivientikaareen Grip. Tarkoitettu sekoittajakiinnikkeisiin sekä 1-, 2- tai 3-reikäisiin seinäläpivientilevyihin. Valmistettu 1,25 mm pintakäsitellystä teräslevystä. Hyväksytty NT VVS 129 mukaan. Sekoittajan k/k 160 mm. Tuote nro Pituus Korkeus Pakk mm 200 mm 1/10 112

113 Tuoteluettelo Asennusosat Asennus seinäläpivientikaaren kanssa LK Seinäkisko 160 Mini LK Seinäläpivientikaareen Grip. Tarkoitettu sekoittajakiinnikkeeseen, k/k 160 mm, sekä 1-reikäiseen seinäläpivientilevyyn. Valmistettu 1,25 mm pintakäsitellystä teräslevystä. Hyväksytty NT VVS 129 mukaan. Universal Sekoittajan k/k 160 mm. Tuote nro Pituus Korkeus Pakk mm 100 mm 1/10 LK Seinäkisko 40 LK Seinäläpivientikaareen Grip. Suunniteltu putken k/k 40 mm. Valmistettu 1,25 mm pintakäsitellystä teräslevystä. Hyväksytty NT VVS 129 mukaan. Tuote nro Pituus Korkeus Pakk mm 100 mm 1/10 LK Seinäkisko 150 LK Seinäläpivientikaareen Grip. Tarkoitettu sekoittajaan, jonka k/k on 150 mm. Valmistettu 1,25 mm pintakäsitellystä teräslevystä. Hyväksytty NT VVS 129 mukaan. Sekoittajan k/k 150 mm. Tuote nro Pituus Korkeus Pakk mm 100 mm 1/10 LK Viemärikiinnike k/k 40 LK Viemärikiinnikettä k/k 40 käytetään LK Seinäkiskon 160 kanssa kahden LK Seinäläpivientikaaren Grip k/k 40 sekä 50 mm viemäriputken kiinnittämiseen. LK Viemärikiinnikettä voidaan myös käyttää LK Seinäläpivientikaaren Grip kiinnittämiseen erikseen välipuuhun. Tuote nro Pituus Leveys Pakk mm 100 mm 1/10 113

114 Tuoteluettelo Asennusosat Asennus seinäläpivientikaaren kanssa LK Kiinnike 2 x k/k 40 Tarkoitettu LK Seinäläpivientikaareen Grip. Kiinnike asennetaan palkkiin tai välipuuhun. Universal Tuote nro Pakk /10/25 LK Seinämuottikiinnike Tarkoitettu LK Seinäläpivientikaaren Grip kiinnittämiseen paikalla valettuihin betoniseiniin. Seinämuottikiinnikkeen reikäväli on k/k 150 tai k/k 40 mm. Matalarakenteinen seinämuottikiinnike asennetaan etummaiseen seinämuottiin. Korkearakenteinen seinämuottikiinnike asennetaan takimmaiseen seinämuottiin. Sekoittajan k/k 150 mm. Tuote nro Rakenne Pituus Leveys Korkeus Pakk Matala 280 mm 70 mm 25 mm 1/ Korkea 320 mm 70 mm 165 mm 1/10 LK Asennuskiinnike 150/160, betoni LK Asennuskiinnike helpottaa putkiasennusta paikalla valettuihin betoniseiniin. Asennuskiinnike voidaan kiinnittää etummaiseen tai takimmaiseen valumuottiin. Kiinnike on tarkoitettu käytettäväksi LK Seinäläpivientikaaren Grip tai LK Hanakulmarasian UNI kanssa. LK Seinäläpivientikaari Grip mahdollistaa seuraavat asennusvaihtoehdot: yksinkertainen putkilähtö, 2 x k/k 40, 3 x k/k 40, 2 x k/k 80, 2 x k/k 150 ja 2 x k/k 160. LK Hanakulmarasia mahdollistaa seuraavat asennusvaihtoehdot: yksinkertainen putkilähtö, 2 x k/k 80 sekä 2 x k/k 150 ja 2 x k/k 160. Kiinnikkeessä on 51 mm keskiöreikä esim. pesualtaan viemäriputkea varten. Kiinnike on valmistettu 1,25 mm pintakäsitellystä teräslevystä. Hyväksytty NT VVS 129 mukaan. Tuote nro Leveys Korkeus Syvyys k/k Pakk mm 220 mm 30 mm 150/160 mm 1 LK Sekoittajakiinnike, 1-reikäinen Kytkentäliitin ¾ ulkokierteellä sekoittajan asennukseen kansainvälisen standardin mukaan. Ruuvataan LK Seinäkiskoon (Tuote nro , k/k 150 mm) tai välipuuhun valinnanvaraista k/k-väliä varten Tuote nro Rakenne Putkelle kokoa Halkaisija Pakk Kromattu AX16 73 mm 1 114

115 Tuoteluettelo Asennusosat Asennus seinäläpivientikaaren kanssa LK Läpivientikaulus, kupera Suunniteltu seinän tai lattian putkilähtöihin. Varustettu vuotoilmaisimella. Hyväksytty NT VVS 129 mukaan. Tuote nro Putkelle kokoa Suojaputkelle kokoa Halkaisija Pakk mm 25 mm 46 mm 1/10 Universal LK Läpivientikaulus, tasainen Kuten Tuote nro , mutta matalampi rakennekorkeus ja pienempi halkaisija. Mahtuu seinäläpivientilevyn tai sekoittajakiinnikkeen alle. Hyväksytty NT VVS 129 mukaan. Tuote nro Putkelle kokoa Suojaputkelle kokoa Halkaisija Pakk mm 25 mm 36 mm 1/10 LK Läpivientikaulus RAD Tiivistää 16 mm:n sisäputken ja 25 mm:n suojaputken välin. Voidaan käyttää lämpöpattereiden putkinousuihin. Maksimi putken asennusväli k/k 40 mm. Asennus helpottuu, jos tiivisteen kaulan pinta voidellaan liukuaineella, esim. Glidexillä. Tuote nro Putkelle kokoa Suojaputkelle kokoa Halkaisija Pakk mm 25 mm 36 mm 1/10 LK Ylivuotolevy Kromattu metallinen läpivientikaulus. Voidaan käyttää seinän tai lattian putkilähtöön 25 mm:n suojaputkeen asennetun LK RiR 16 mm kanssa, kun ei asenneta sekoittajakiinnikettä tai seinäläpivientilevyä. Tuote nro Suojaputkelle kokoa Halkaisija Pakk mm 44 mm 1/200 LK Tiivistyskalvo Märkätilan seinän tiivistyskerroksen ja suojaputken väliseen tiivistykseen. Hyväksytty NT VVS 129 mukaan. Huom! Tiivistysurakoitsija vastaa tiivistyskalvon valinnasta. Tuote nro Rakenne Tyyppi Suojaputkelle kokoa Pakk reikä EPDM 25 mm 1/ reikä, k/k 40 mm EPDM 25 mm 1/ reikä, k/k 40 mm EPDM 25 mm 1/10 115

116 Tuoteluettelo Asennusosat Asennus hanakulmarasian kanssa Asennusosat Asennus hanakulmarasian kanssa LK Hanakulmarasia UNI, yhdelle putkelle Universal Seinän putkilähtöön, kun seinien välinen tila on vähintään 45 mm. Hanakulmarasian kaulan halkaisija on 53,5 mm. Pienin putkiväli k/k 80 mm. Liitettäessä sekoittajaan tai vesihanaan käytetään LK Kytkentäliittimiä (Tuote nro , , , , , tai ). Hyväksytty LK PE-X Universal-putken 16 mm kanssa NT VVS 129 mukaan. 16 mm rasialle on saatavana joko puserrusliitin tai PressPex -liitin. 20 mm rasialle on saatavana vain puserrusliitin. Huom! 20 mm liitin ei ole vaihdettavissa. Rasialle on asennettava huoltoluukku. Katso asennusohje. Tuote nro Suojaputken koko Putkelle kokoa Liitintyyppi Pakk mm AX16 AX16 x ½ Puserrusliitin 1/ mm AX16 AX16 x ½ PressPex 1/ mm AX20 AX20 x ½ Puserrusliitin 1/40 116

117 Tuoteluettelo Asennusosat Asennus hanakulmarasian kanssa LK Hanakulmarasia UNI, kahdelle putkelle Seinän putkilähtöön, kun putkiväli on k/k mm. Toimitettaessa putkiväli on k/k 150 mm, joka voidaan helposti säätää väliin k/k 160 mm. Seinien välinen tila on vähintään 45 mm. Hanakulmarasian kaulan halkaisija on 53,5 mm. Universal Liitettäessä sekoittajaan tai vesihanaan käytetään LK Kytkentäliittimiä (Tuote nro , , , , , tai ). Hyväksytty LK PE-X Universal-putken 16 mm kanssa NT VVS 129 mukaan. 16 mm rasialle on saatavana joko puserrusliitin tai PressPex -liitin. 20 mm rasialle on saatavana vain puserrusliitin. Huom! 20 mm liitin ei ole vaihdettavissa. Rasialle on asennettava huoltoluukku. Katso asennusohje. Tuote nro Suojaputken koko Putkelle kokoa Liitintyyppi Pakk mm AX16 AX16 x ½ Puserrusliitin 1/ mm AX16 AX16 x ½ PressPex 1/ mm AX20 AX20 x ½ Puserrusliitin 1/20 117

118 Tuoteluettelo Asennusosat Asennus hanakulmarasian kanssa LK Hanakulmarasia valettaviin betoniseiniin LK Hanakulmarasia valettaviin seiniin on tarkoitettu esivalmistettuihin tai paikalla valettuihin betoniseiniin. Sitä on saatavana yhdelle ja kahdelle putkelle. Universal Kahden putken hanakulmarasiassa putkiväli seinästä on k/k mm. Toimitettaessa putkiväli on k/k 150 mm, mutta se on helposti säädettävissä k/k 160 mm:iin. Pakkauksessa on asennussarja seinään kiinnitystä varten sekä jatkokaulus tiivistyskalvon asentamista varten. Katso asennusohje. Huom! Kun seinämuotti on poistettu, käytetään LK Asennustyökalua UNI, (Tuote nro ) jatkokauluksen asentamiseksi rasiaan. Rasian rakennesyvyys on 55 mm. Pienin putkiväli k/k 80 mm Sekoittajaan tai vesihanaan liitettäessä käytetään LK Kytkentäliittimiä (tuote nro , , , , tai ). LK Hanakulmarasia valettaviin seiniin toimitetaan ainoastaan PressPex-liittimellä. Tuote nro Rakenne Putkelle kokoa Suojaputkelle kokoa Liitintyyppi Pakk Yhdelle putkelle AX16 25 mm AX16 x ½ PressPex 1/ Kahdelle putkelle AX16 25 mm AX16 x ½ PressPex 1/20 118

119 Tuoteluettelo Asennusosat Asennus hanakulmarasian kanssa LK Asennustyökalu hanakulmarasia UNI Hanakulmarasian UNI sisäisen muovimutterin kiinnittämiseen ja irrottamiseen. Työkalun hampaat sopivat myös rasian avaamiseen. Käytetään sisäisen muovimutterin kiinnittämiseen ja irrottamiseen LK Hanakulmarasiassa UNI ja LK Hanakulmarasiassa. Tuote nro Pakk /50 Universal UUTUUS LK Hanakulmarasia UNI Push X16 V2 Seinän putkilähtöön, kun seinien välinen tila on vähintään 45 mm. Hanakulmarasian kaulan halkaisija on 53 mm. Pienin putkiväli k/k 80 mm. Sekoittajaan tai vesihanaan liitettäessä käytetään LK Kytkentäliittimiä (Tuote nro , , , , , tai ). Hyväksytty NT VVS 129 mukaan. Huom! Hanakulmarasian PushFit -liitin on tarkoitettu ainoastaan LK PE-X Universalputkille. Liittimen toimitus sisältää tukiholkin. Tuote nro Suojaputken koko PE-X-putkelle Pakk mm X16 1/50 119

120 Tuoteluettelo Asennusosat Asennus hanakulmarasian kanssa LK Hanakulmarasia UNI Push Seinän putkilähtöön, kun seinien välinen tila on vähintään 45 mm. Universal Hanakulmarasian kaulan halkaisija on 53 mm. Pienin putkiväli k/k 80 mm. Sekoittajaan tai vesihanaan liitettäessä käytetään LK Kytkentäliittimiä (Tuote nro , , , , , tai ). Huom! Hanakulmarasian PushFit -liitin on tarkoitettu ainoastaan LK PE-X Universalputkille. Liittimen toimitus sisältää tukiholkin. Huom! Liitin ei ole vaihdettavissa 20 mm:lle rasialle. Rasialle on asennettava huoltoluukku. Katso asennusohje. Tuote nro Suojaputken koko PE-X-putkelle Liitintyyppi Pakk mm X20 X20 x ½ PushFit 1/50 LK Asennussarja LK Hanakulmarasiaan UNI LK Hanakulmarasian UNI asennukseen LK Asennuskiinnikkeeseen (Tuote nro ). Tuote nro Pakk /50 LK Asennuskiinnike 150/160, betoni LK Asennuskiinnike helpottaa putkiasennusta paikalla valettuihin betoniseiniin. Asennuskiinnike voidaan kiinnittää etummaiseen tai takimmaiseen valumuottiin. Kiinnike on tarkoitettu käytettäväksi LK Seinäläpivientikaaren Grip tai LK Hanakulmarasian UNI kanssa. LK Seinäläpivientikaari Grip mahdollistaa seuraavat asennusvaihtoehdot: yksinkertainen putkilähtö, 2 x k/k 40, 3 x k/k 40, 2 x k/k 80, 2 x k/k 150 ja 2 x k/k 160. LK Hanakulmarasia mahdollistaa seuraavat asennusvaihtoehdot: yksinkertainen putkilähtö, 2 x k/k 80 sekä 2 x k/k 150 ja 2 x k/k 160. Kiinnikkeessä on 51 mm keskiöreikä esim. pesualtaan viemäriputkea varten. Kiinnike on valmistettu 1,25 mm pintakäsitellystä teräslevystä. Hyväksytty NT VVS 129 mukaan. Tuote nro Leveys Korkeus Syvyys k/k Pakk mm 220 mm 30 mm 150/160 mm 1 120

121 Tuoteluettelo Asennusosat Asennus hanakulmarasian kanssa LK Hanakulmarasian kiinnike - 1 Levy LK Hanakulmarasian UNI sivukiinnitykseen palkkiin. Sopii myös LK Seinäläpivientikaareen Grip. Toimitukseen sisältyy neljä asennusruuvia hanakulmarasiaa varten. Tuote nro Pakk Universal LK Hanakulmarasian jatkoholkki UNI LK Hanakulmarasian lisävaruste, jota käytetään esivalmistetuissa betoniseinissä. Kun LK Hanakulmarasia vedetään pois betoniseinästä, jatkoholkki O-renkaineen työnnetään rasiaan. Tämän jälkeen tiivistyskerros tai tiivistyslaippa asennetaan jatkoholkin kaulan ympärille. Holkkia voidaan seinän valmistuttua lyhentää LK Rasiajyrsimellä UNI. LK Hanakulmarasian jatkoholkkia UNI ei käytetä LK Hanakulmarasiaan UNI Push. Kun tarvitaan mahdollisimman paljon tukea, esim. asennettaessa painava sekoittaja, käytetään LK Hanakulmarasian vahvikeholkkia UNI, tuote nro Tuote nro Pituus Pakk mm 1/10 LK Kiinnitystuki UNI Push LK Hanakulmarasian UNI Push asennukseen takaapäin. Valmistettu 1,25 mm pintakäsitellystä teräslevystä. Tuote nro Pakk /5 LK Välikisko Hanakulmarasiaan UNI Push Välikisko, jolla saadaan oikea etäisyys hanakulmarasioiden väliin, kun niitä asennetaan kaksi tai useampi. Mahdolliset mitat: k/k 100, k/k 150 tai k/k 160 mm. Tuote nro k/k Pakk mm / 150 mm / 160 mm 1/10/

122 Tuoteluettelo Asennusosat Asennus hanakulmarasian kanssa UUTUUS LK Seinätuki Hanakulmarasialle UNI Push Universal Seinätuki hanakulmarasian UNI Push seinäkiinnitystä varten puurunkoon. Putkilähtöjen keskiväli on säädettävissä. Valmistettu 1,25 mm pinnoitetusta teräslevystä. Sopii koolausväleille C / C 350, 450, 600. Tuote nro k/k Pakk ,450,600 1/10 LK Seinäkisko Hanakulmarasiaan UNI Push LK Hanakulmarasian UNI Push kiinnittämiseen puurunkoon keskiövälin ollessa k/k 300 mm tai k/k 450 mm. Puurunkoon tehdään 5 mm:n lovi koko kiskon kohdalle vahvistusprofiilia varten. Putkilähtöön k/k 160 valitaan kisko Putkilähtöön k/k 150 valitaan kisko Rasian kiinnityskorvat taitetaan ulospäin kiskoa asennettaessa. Rasia kiinnitetään kiskoon kahdella mukana tulevalla ruuvilla. Valmistettu 1,25 mm:n pintakäsitellystä teräslevystä. Huom! Seinäkisko varustetaan välipuulla tai toimialasäännösten mukaisella seinäkiinnityksellä. Tuote nro Rakenne Pituus Korkeus Pakk Sekoittajan k/k 160 mm 580 mm 90 mm 1/ Sekoittajan k/k 150 mm 580 mm 90 mm 1/10 UUTUUS LK Seinätuki CC75/150 hanakulmarasialle UNI Push LK Hanakulmarasian UNI Push kiinnittämiseen puurunkoon koolausvälin ollessa korkeintaan k/k 600 mm. Puurunkoon tehdään 8 mm:n lovi koko kiskon kohdalle vahvistusprofiilia varten.. Putkilähdöille k/k 150, joissa rasioiden reikien välit ovat k/k 75 mm. Rasia kiinnitetään kiskoon mukana tulevilla ruuveilla. Ruuvit kiskon kiinnittämiseen puurunkoon ovat myös mukana pakkauksessa. Valmistettu 1,5 mm pintakäsitellystä teräspellistä. Huom! Seinäkisko varustetaan välipuulla tai toimialasäännösten mukaisella seinäkiinnityksellä. Tuote nro Pituus Korkeus Pakk mm 85 mm 1/10 122

123 Tuoteluettelo Asennusosat Asennus hanakulmarasian kanssa UUTUUS LK Koeponnistustulppa 1/2 LK Hanakulmarasian UNI tilapäiseen tulppaukseen esim. koeponnistuksessa. Talttaura helppoa asennusta varten 22 mm kuusiokolokanta hylsyllä tai kiintoavaimella asennusta varten Tuote nro Pakk /10/200 Universal LK Hanakulmarasian vahvikeholkki UNI LK Hanakulmarasian vahvikeholkin UNI kolme mallia sopivat LK Hanakulmarasiaan UNI, LK Hanakulmarasiaan UNI Push, LK Hanakulmarasian jatkoholkkiin UNI sekä betoniseinään valettavaan LK Hanakulmarasiaan. LK Hanakulmarasian vahvikeholkkia käytetään sekoittajan tarvitessa mahdollisimman paljon tukea, esim. kun asennetaan painava suihkusekoittaja. Holkissa on ½ sisäkierre, joka kierretään kytkentäliittimeen. Kytkentäliitin kierretään tämän jälkeen hanakulmarasian kulmaliittimeen. Tuote nro Käyttötarkoitus Pakk LK Hanakulmarasia UNI 1/ LK Hanakulmarasia UNI Push 1/ LK Hanakulmarasian jatkoholkki UNI sekä LK Hanakulmarasian betonivalu 1/10 LK Tiivistyskalvo 48 Märkätilan seinän tiivistyskerroksen ja LK Hanakulmarasian 16 ja 20 väliseen tiivistykseen. Hyväksytty NT VVS 129 mukaan. Huom! Tiivistysurakoitsija vastaa tiivistyskalvon valinnasta. Tuote nro Tyyppi Pakk EPDM 1/10 LK Tiivistyskalvo Hanakulmarasiaan UNI Push Märkätilan seinän tiivistyskerroksen ja LK Hanakulmarasian UNI Push 16 ja 20 väliseen tiivistykseen. Hyväksytty NT VVS 129 mukaan. Huom! Tiivistysurakoitsija vastaa tiivistyskalvon valinnasta. Tuote nro Tyyppi Pakk EPDM 1/10/

124 Tuoteluettelo Asennusosat Asennus hanakulmarasian kanssa LK Irrotustyökalu PushFit Irrotustyökalu LK PushFit -liittimiä varten. Universal Tuote nro Koko Pakk X16 1/100/ X20 1/100/ X25 1/100/500 UUTUUS LK Konekärki TX Torx-kärki, jonka pituus on valittu helpottamaan ruuvien asennusta, kun kiinnitetään LK Hanakulmarasiaa UNI Push X16 V2. Kärkipidin on 1/4. Tuote nro Pituus Pakk mm 1 LK Putkipihdit Push LK Putkipihdit Push helpottavat LK PE-X Universal-putken X asennusta LK PushFit -liittimiin esimerkiksi ahtaissa tiloissa. LK Putkipihdit Push sopivat putkikokoihin 16, 20 ja 25. Tuote nro Putkelle kokoa Pakk , 20, 25 1 LK Liittimen ulosvedin UNI Käytetään LK Hanakulmarasian kanssa PEX-putken vaihdossa. Kierrä ulkoinen ½ kierre hanakulmarasian kulmaliittimeen, kytke uusi PEX-putki (voidaan käyttää LK Vaihtonippaa, putki putkessa -rakenne 16, Tuote nro ) ja vedä pois vanha PEX-putki. Tuote nro Koko Pakk ½ 1/25 124

125 Asennusosat Asennus hanakulmarasian kanssa Tuoteluettelo Asennusosat Asennus hanakulmarasian kanssa Kytkentäliittimet LK Kytkentäliitin M26, suora Sopii kaikkiin LK Hanakulmarasioihin. Toimitetaan kromatun seinäläpivientilevyn kanssa, Ø 80 mm. ½ uk hanakulmarasian kulmanippaan liittämistä varten, 75 mm pitkä. Suora M26-liitäntä, jossa pyörivä mutteri sekoittajan asennusta varten. Universal Kiristys tehdään 14 mm kuusiokoloavaimella. Tuote nro Koko Pakk G15 x M26 1/30 LK Kytkentäliitin sululla M26, suora Sopii kaikkiin LK Hanakulmarasioihin. Toimitetaan kromatun seinäläpivientilevyn kanssa, Ø 80 mm. ½ uk hanakulmarasian kulmanippaan liittämistä varten, 75 mm pitkä. Suora M26-liitäntä, jossa pyörivä mutteri ja sulku sekoittajan asennusta. Tuote nro Pakk /30 LK Kytkentäliitin 3/4 uk /1/2 sk, suora Sopii kaikkiin LK Hanakulmarasioihin. Toimitetaan kromatun seinäläpivientilevyn kanssa, Ø 80 mm. ½ uk hanakulmarasian kulmanippaan liittämistä varten, 75 mm pitkä. Suora ¾ uk sekoittajan asennusta varten (k/k 150 mm). ½ sk näkyvään putkiasennukseen siirtymistä varten. Kiristys tehdään 14 mm kuusiokoloavaimella. Tuote nro Pakk /30 LK Kytkentäliitin 3/4 uk sululla, suora Sopii kaikkiin LK Hanakulmarasioihin. Toimitetaan kromatun seinäläpivientilevyn kanssa, Ø 80 mm. ½ uk hanakulmarasian kulmanippaan liittämistä varten, 75 mm pitkä. Suora ¾ uk ja sulku sekoittajan asennusta varten (k/k 150 mm). Tuote nro Pakk /30 125

126 Tuoteluettelo Asennusosat Asennus hanakulmarasian kanssa Kytkentäliittimet LK Kytkentäliitin CU10 / 1/2 uk kulmasululla Universal Sopii kaikkiin LK Hanakulmarasioihin. Toimitetaan kromatun seinäläpivientilevyn kanssa, Ø 80 mm. ½ uk hanakulmarasian kulmanippaan liittämistä varten, 75 mm pitkä. Kulmaliittimessä on sululla varustettu puserrusliitin 10 mm kupariputken liittämistä varten. Mikäli puserrusliittimen mutteri poistetaan, sen paikalla on ½ uk esim. puoliliittimen tai liitäntäletkun kytkemiseen tasotiivistemutterilla ja tasotiivisteellä. Tuote nro Pakk /30 LK Kytkentäliitin 3/8 uk kulmasululla Sopii kaikkiin LK Hanakulmarasioihin. Toimitetaan kromatun seinäläpivientilevyn kanssa, Ø 80 mm. ½ uk hanakulmarasian kulmanippaan liittämistä varten, 75 mm pitkä. Kulmaliittimessä on sululla varustettu uk esim. puoliliittimen tai liitäntäletkun kytkemiseen tasotiivistemutterilla ja tasotiivisteellä. Tuote nro Pakk /30 LK Kytkentäliitin CU10 uk sululla + 1/2 uk sululla Sopii kaikkiin LK Hanakulmarasioihin. Toimitetaan kromatun seinäläpivientilevyn kanssa, Ø 80 mm. ½ uk hanakulmarasian kulmanippaan liittämistä varten, 75 mm pitkä. Kulmaliittimessä on kaksi liitäntää, molemmat varustettu sululla. 3/4 uk sekoittajaan ja ½ uk esim. pesukoneeseen. Tuote nro Koko Pakk G15 x CU10/G10 uk + G15/G20 uk 1/20 LK Kytkentäliitin 3/8 uk kytkentäkulmalla Sopii kaikkiin LK Hanakulmarasioihin. Toimitetaan kromatun seinäläpivientilevyn kanssa, Ø 80 mm. ½ uk hanakulmarasian kulmanippaan liittämistä varten, 75 mm pitkä. Kulmaliittimessä on 3/8 uk esim. puoliliittimen tai liitäntäletkun kytkemiseen tasotiivistemutterilla ja tasotiivisteellä. Tuote nro Pakk /35 126

127 Tuoteluettelo Asennusosat Asennus hanakulmarasian kanssa Kytkentäliittimet LK Kytkentäliitin 1/2 uk kytkentäkulmalla Sopii kaikkiin LK Hanakulmarasioihin. Toimitetaan kromatun seinäläpivientilevyn kanssa, Ø 80 mm. ½ uk hanakulmarasian kulmanippaan liittämistä varten, 75 mm pitkä. Kulmaliittimessä on ½ uk esim. puoliliittimen tai liitäntäletkun kytkemiseen tasotiivistemutterilla ja tasotiivisteellä. Tuote nro Pakk /35 Universal LK Kytkentäliitin 1/2 sk, suora Sopii kaikkiin LK Hanakulmarasioihin. Toimitetaan kromatun seinäläpivientilevyn kanssa, Ø 80 mm. ½ uk hanakulmarasian kulmanippaan liittämistä varten, 75 mm pitkä. Suora ½ sk esim. tulevia putkiasennuksia varten. Tuote nro Pakk /30 LK Hanajatko ½ 80 mm LK Yhdistäjäliitinten jatkamiseen LK Hanakulmarasiaan UNI esim. paikallavaletuissa betoniseinissä. LK Hanajatko pidentää ½ kierrettä 80 mm. Kokonaispituus 100 mm. Tuote nro Koko Pakk ½ /½ 1/50 LK Rasiajyrsin UNI Jyrsintyökalu, jolla katkaistaan kätevästi kaula sopivan pituiseksi valmiiseen seinään kaikista LK Hanakulmarasioista: UNI, UNI Push. Tuote nro /50 Pakk. UUTUUS LK Rasiajyrsin UNI Jyrsintätyökalu, jolla katkaistaan kätevästi LK Hanakulmarasian UNI ja - UNI Push kaulus sopivaan korkoon seinäpinnan kanssa. Tämä rasiajyrsin on mainio, kun pintakerroksena on muovimatto. Huom! Tuote ei sovellu käytettäväksi tuotteen LK Hanakulmarasia valettaviin betoniseiniin eikä LK Hanakulmarasian jatkoholkin kanssa. Tuote nro Pakk /50 127

128 Tuoteluettelo Asennusosat Kytkentärasia lämpöpatterit Asennusosat Kytkentärasia lämpöpatterit LK Kytkentärasia lämpöpattereille AX16x½ Universal Siirryttäessä LK Universalputkesta X16 tai A16 muuhun putkimateriaaliin lämpöpattereiden liittämiseksi. Rasian messinkisessä kulmaliittimessä on ½ sisäkierre. Asennetaan lattiaan tai seinään. Kytkentärasioiden väli on vähintään k/k 40 mm. Tuote nro Putkelle kokoa Suojaputkelle kokoa Pakk AX16 25 mm 1 LK Kytkentärasian kiinnike Kiinnikepelti k/k-välin 40 ja 50 mm saavuttamiseksi LK Kytkentärasioiden välille. Tuote nro k/k Pakk mm 1/ mm 1/10 128

129 Tuoteluettelo Asennusosat Putkikiinnikkeet Asennusosat Putkikiinnikkeet LK Lattialäpivientikaari LK Universal putki putkessa-rakenteeseen, jossa suojaputken koko on 25 mm. Käytetään putken lattialäpivienneissä ja ruuvataan tai naulataan rakennerunkoon. Vahvistettu rakenne. Varustettu vuodonilmaisulla sekä O-renkailla, jotka kiinnitetään suojaputkeen ennen kaareen asentamista. Putkiväli vähintään k/k 40 mm. Universal Tuote nro Suojaputkelle kokoa Pakk mm 1/50 LK Putkentaivutustuki, avonainen PE-X-putken käyrien kiinnittämiseen. Asennetaan mahdollisen suojaputken tai suoraan PE-X-putken päälle. Koko 16 on valmistettu HD-polyeteenistä. Koot 20, 25 ja 34 on valmistettu pintakäsitellystä teräslevystä. Tuote nro Putkelle kokoa Ulkosäde Pakk mm 120 mm 1/50/ mm 140 mm 1/10/ mm 165 mm 1/10/ mm 210 mm 1/10/ mm (RiR) 120 mm 1/10/50 LK Taivutustuki UNI-lattia Putken lattialäpivientiin LK Universal putki putkessa -rakenteella AX16 ja AX20. Putkiväli k/k 40 mm. Ruuvataan tai naulataan alustaan. Valmistettu pintakäsitellystä teräslevystä. Tuote nro /10 Pakk. LK Taivutustuki UNI-seinä Käytetään LK Taivutustuki UNI-lattian kanssa, kun esim. lämpöpatteri kytketään seinästä. Ruuvataan haluttuun korkeuteen lattian taivutustukeen. Valinnainen etäisyys lattian putkesta seinän ulostuloon mm. Tuote nro /10 Pakk. 129

130 Tuoteluettelo Asennusosat Putkikiinnikkeet LK Säätöputki Universal LK Säätöputkea käytetään, jotta saataisiin tukevat kiinnitykset maanvaraisen laatan, vesipisteiden ja lämpöpattereiden putkinousuihin ym. Säätöputki asennetaan alla olevan eristyskerroksen läpi. Säätöputki voidaan käyttää uudelleen, koska suojaputki estää sen kiinnitymisen betoniin. Putkenpidin on säädettävissä korkeussuunnassa. Pitimiä on kahdelle tai neljälle (tupla tai quattro) putkinousulle, putki putkessa kokoa 25. Tuote nro Tyyppi Suojaputkelle kokoa Putkityyppi k/k Pakk Tupla 25 mm Putki putkessa 25 mm 40 mm Quattro 25 mm Putki putkessa 25 mm mm 1 LK Patterikiinnike UNI Siisti ja helppokäyttöinen lämpöpattereiden putkinousuille, kun asennus on valettuun betonilaattaan. Kiinnike asennetaan reunapalkkiin tai rakennusrunkoon/reunalankkuun. Kiinnike uudelleenkäytettävissä. Tuote nro Pituus Leveys Korkeus k/k Pakk mm 80 mm 102 mm 40 mm mm 90 mm 102 mm 50 mm 1 LK Kytkentälaatikko Valetaan betonipalkistoon. Valmistettu galvanoidusta teräslevystä ja varustettu styroxkannella, joka poistetaan valun jälkeen. Säädettävissä korkeussuunnassa. Mukana seuraa peiteteippiä ja kiinnityslevyt suojaputken supistusta, mm, varten. Tuote nro Rakenne Pituus Leveys Syvyys Pakk Reiät neljällä sivulla 300 mm 300 mm 90 mm Reiät lyhyillä sivuilla 300 mm 200 mm 90 mm 1 LK Kiinnikelevy RiR 25 LK Kiinnikelevyä RiR 25 käytetään putkinousuissa 25 mm:n putki putkessa -rakenteisen LK Universal-putken kiinnittämiseen jakotukkiin. Kiinnikelevyssä on 10 reikäparia. Leveys on sovitettu LK Jakotukkikaappia UNI 550 varten, mutta kiinnikelevyssä on taittokohdat LK Jakotukkikaappia UNI 350 ja 450 varten. Käytä kahta kiinnikelevyä suuria jakotukkeja varten. Kiinnikelevy on valmistettu PE-HD:sta. Tuote nro Suojaputkelle kokoa Pakk mm 1/10 130

131 Tuoteluettelo Asennusosat Peitelevyt ja päätytiivisteet Asennusosat Peitelevyt ja päätytiivisteet LK Peitelevy, yhdelle putkelle Muovista, halkaistu. Toimitetaan ainoastaan 25 kpl pakkauksissa. Tuote nro Putkelle kokoa Korkeus Halkaisija Väri Lisätiedot Pakk mm 12 mm 45 mm Valkoinen Pienin putkiväli 1/25 k/k: 45 mm mm 12 mm 51 mm Valkoinen Pienin putkiväli k/k: 51 mm 1/25 Universal LK Peitelevy, kahdelle putkelle Muovista, halkaistu. Säädettävä putkiväli k/k mm. Ainoa pakkauskoko 25 kpl. Tuote nro Putkelle kokoa Pituus Leveys Korkeus Väri Pakk mm 113 mm 68 mm 12 mm Valkoinen 1/25 UUTUUS LK Tiivistysmuhvi LK Tiivistysmuhvi on tarkoitettu tiivistämään putki putkessa -asennus. Tarkoitettu sileille läpivientiholkeille, joiden ulkohalkaisija on 40 tai 50 mm. Sopii niin sileille kuin aallotetuille sisäputkille, joiden ulkohalkaisija on 20, 25, 32 tai 34 mm. Soveltuu myös lattialäpivientien liitosten tiivistykseen. Tuote nro Koko Putkelle kokoa Pituus Halkaisija Pakk / /25/ /10 LK Tiiviste Sis Tiiviste virtausputken ja suojaputken väliin. Tuote nro Putkelle kokoa Suojaputkelle kokoa Pakk mm 25 mm 1/ mm 34 mm mm 34 mm 1 131

132 Tuoteluettelo Asennusosat Peitelevyt ja päätytiivisteet LK Välitiiviste RiR Putken ja suojaputken väliseen tiivistykseen. Universal Tuote nro Putkelle kokoa Suojaputkelle Väri Pakk. kokoa mm 25 mm Valkoinen 1/ mm 34 mm Musta 1/ mm 34 mm 1/10 LK Suojaputki Lattian ja lämpöpatterin välisen PE-X-putken suojaamiseen. Valmistettu valkoisesta polyeteenistä (PE). Avattu pituussuunnassa. Pituussovituksen jälkeen suojaputki suljetaan PE-X-putken ympäri. Tuote nro Putkelle kokoa Pituus Pakk AX16 & AX mm 1 LK Suojaputki kombi Lattian ja lämpöpatterin välisen PE-X ja PAL-putken suojaamiseen. Valmistettu valkoisesta polyeteenistä (PE). Kaksiosainen. Pituussovituksen jälkeen osat puristetaan yhteen. Huom! 1 pakkaus sisältää suojaputken yhdelle putkelle. Tuote nro Putkelle kokoa Pituus Pakk AX16 & AX mm 1/50 132

133 Tuoteluettelo Asennusosat Kannakkeet Asennusosat Kannakkeet LK Muoviputken kiinnike Vaimennuskumilla ja kiinnihitsatulla M8-mutterilla. Heilurikiinnikkeet, heilurit, kierretangot ym. putkitoimittajan tuotevalikoimasta. Tuote nro Putkelle kokoa Pakk AX16-AX20 1/ AX25 1/ A32 1/ A40 1/ A50 1/ A63 1/10 Universal LK Naulakannake LK Naulakannake on tarkoitettu putken kiinnittämiseen betonilattiaan. Esiporataan 8 mm poralla. Tuote nro Tyyppi Putkelle kokoa Pituus Pakk puolinen mm 110 mm 1/50/ puolinen mm 110 mm 1/50/ Nippusiteellä mm 65 mm 1/50/1000 LK Putkiväkänen LK Putkiväkästä käytetään mm:n LK Universal-putken/LK Lattialämmitysputken/LK Lämpöputken RiR kiinnittämiseen eristeeseen. Toimitus sisältää nippusiteet. Tuote nro Putkelle kokoa Pituus Pakk mm 95 mm 1/25/500 LK Muovikannake suojaputkelle Muovikannake suojaputken kannakointiin. Kannakkeessa on valmiina kaksi ruuvia, Torx 20. Tuote nro Rakenne Suojaputkelle kokoa Pakk Varustettu kahdella kiinnitysruuvilla, asennuskorkeus 25 mm 1/50/ mm Varustettu kahdella kiinnitysruuvilla 34 mm 1/25/

134 Tuoteluettelo Asennusosat Kannakkeet LK Metallikiinnike suojaputkelle 25, rulla Universal Metallikannakkeita kieppinä useamman 25 mm RiR-putken kiinnittämiseen k/kvälillä 50 mm. Kannake on valmistettu sinkitystä 0,8 mm teräksestä. Kannake voidaan asentaa sekä ruuvinvääntimellä että naulaimella. Kannake leikataan sopivaan pituuteen/määrään. Sen muoto estää putkien liukumisen. Varmista, että kylmän ja lämpimän käyttöveden väli on tarpeeksi suuri. Pakkaus sisältää 250 kannaketta, mikä vastaa n. 12,5 metriä. Myydään ainoastaan kokonaisina pakkauksina. Tuote nro Suojaputkelle kokoa Pakk mm 1/1 LK Suojaputken kiinnityslevy Suojaputken kiinnitykseen asennettaessa lattian tai seinän puupalkistoon ym. Tuote nro Suojaputkelle kokoa Leveys Korkeus Pakk mm 50 mm 50 mm 1/ mm 60 mm 60 mm 1 UUTUUS LK Suojaputken kiinnityslevy Suojaputken kiinnitykseen asennettaessa lattian tai seinän puupalkistoon ym. Tuote nro Suojaputkelle kokoa Pakk / /10 134

135 Tuoteluettelo Asennusosat Muuta Asennusosat Muuta LK Putken sujutustulppa LK Putken sujutustulpalla saadaan LK PE-X- ja LK PAL -putki helpommin suojaputken sisään. Terävän kärjen ansiosta putken pää ei pääse juuttumaan suojaputken sisälle. Sopii koolle 16. Universal Tuote nro Putkelle kokoa Pakk PE-X 16 mm / PAL 16 mm 1/50 LK Liitinsuoja 34/25 LK Liitinsuoja on tarkoitettu LK PressPex -liittimiin putki putkessa -asennuksissa. LK Liitinsuoja on universaali, eli se sopii PressPex -suoraliittimiin, -kulmaliittimiin ja -T-haaraliittimiin kokoihin 16, 20 ja 25. LK Liitinsuoja sisältää taitettavan muovikuvun ja se sopii suojaputkeen, jonka ulkohalkaisija on 34 sekä myös 25, kun käytetään välikappaleita. Mahdollinen käyttämätön reikä peitetään muovilevyllä. Muovilevy ja välikappaleet sisältyvät toimitukseen. Eristävän toimintonsa lisäksi (lämmönluovutuksen ja kosteuden esto) se suojaa liitosta betonilta valettaessa. Tuote nro Pakk /10 LK Suojaputken seinäläpivientituki 25 mm suojaputken kiinnittämiseen suoraan läpivientiin koolauspuun tai seinälevyn läpi. Koolauksen enimmäispaksuus on 70 mm. Toimitetaan kiinnityspellin kanssa. Tuote nro Suojaputkelle kokoa Pituus Pakk mm 80 mm 1/10/600 LK Suojaputken jatkomuhvi LK Suojaputken jatkamiseen. Hyväksytty NT VVS 129 mukaan. Tuote nro Suojaputkelle kokoa Pituus Pakk mm 125 1/ mm 60 1/10 135

136 Tuoteluettelo Asennusosat Muuta LK Naulasuojus Suojaputken läpinaulaamisen estämiseksi. Universal Tuote nro Suojaputkelle kokoa Pituus Pakk mm 90 mm 1/10 LK Suojatulppa PE-X Putken päiden suojaamiseksi rakennusaikana. Tuote nro Putkelle kokoa Pakk mm 1/ mm 1/ mm 1/ mm 1/ mm 1/ mm 1/50 UUTUUS LK suojaputken suojakaulus Suojaa suojaputkea teräspalkkien (maksimi paksuus 3 mm) läpivienneissä. Käytä 25 mm suojakaulukselle 32 mm reikäsahaa ja 34 mm suojakaulukselle reikäsahaa 43 mm Tuote nro Suojaputkelle kokoa Pakk / /10 136

137 Tuoteluettelo Jakotukkikaapit Kaapit Jakotukkikaapit Kaapit LK Jakotukkikaappi UNI LK Jakotukkikaappi UNI 350, UNI 450, UNI 550 ja UNI 700. Kaapit ovat vesitiiviitä ja ne on valmistettu jauhemaalatusta teräslevystä, värikoodi RAL Universal Kaikki kaapit on hyväksytty NT VVS 129 mukaan. Huom! Jos runkoputki vedetään kaapin sisälle, lähtöjen suurin sallittu määrä voi laskea yhdellä tai useammalla lähdöllä. Saadaksesi mahdollisimman monta lähtöä jakotukkikaappeihin, tulee kylmän käyttöveden putkinousu sijoittaa kaapissa vasemmalle ja syöttää alimpaa jakotukkia. Lämpimän käyttöveden putkinousu tulee sijoittaa oikealle ja kytkeä ylimpään jakotukkiin. Lämmitysveden tuloputki tulee vastaavasti sijoittaa vasemmalle ja syöttää alimpaa jakotukkia. Paluuputken putkinousu tulee sijoittaa oikealle ja kytkeä ylimpään jakotukkiin. Syöttöputket, joiden suojaputkien enimmäiskoko on 34, voidaan kytkeä kaapin alapuolelta, molemmilta sivuilta tai yläpuolelta. Putkilähdöt, joiden suojaputken enimmäiskoko on 34, johdetaan ylös- tai alaspäin kaapista. Jos järjestelmään liitetään LK PAL Universal-putki A, jossa on suojaputki 44 mm A32 RiR, käytetään LK Kaappiläpivientiä 44, tuote nro Kaappi varustetaan tarvittavalla määrällä kaappiläpivientejä. Huom! Eri tuote: 25 mm suojaputken läpivientiin kaapissa käytetään LK Kaappiläpivientiä 25 (tuote nro ) mm putken läpivientiin kaapissa käytetään LK Kaappiläpivientiä UNI (tuote nro ), joka katkaistaan sopivan pituiseksi. Kaapin pohjan ja valmiin lattian väli on oltava vähintään 250 mm, jotta ylivuotoputkelle jäisi tilaa. Ylivuotoputkessa on oltava kaato. Tuote nro Nimike Rakenne Leveys Korkeus Syvyys Liitäntä Paino Pakk UNI 350 Kaappi ilman kehystä ja kantta 350 mm 550 mm 95 mm Maks 4 kpl ryhmäsululla/ maks 5 kpl ilman 4,7 1/ UNI 450 Kaappi ilman kehystä ja kantta UNI 550 Kaappi ilman kehystä ja kantta UNI 700 Kaappi ilman kehystä ja kantta 450 mm 550 mm 95 mm Maks 6 kpl ryhmäsululla/ maks 7 kpl ilman 550 mm 550 mm 95 mm Maks 8 kpl ryhmäsululla/ maks 9 kpl ilman 700 mm 550 mm 95 mm Maks 11 kpl ryhmäsululla/ maks 12 kpl ilman 5,5 1/28 6,2 1/14 8,1 1/14 137

138 Tuoteluettelo Jakotukkikaapit Kaapit LK Kehys/ovi UNI, Uppo LK Kehys/ovi UNI, Pinta Universal Sivu Etusivu Sivu Etusivu LK Jakotukkikaappi UNI VS Näkymä, oikea puoli Etusivu Näkymä takaa Etupuoli Etupuoli Näkymä päältä Määrä reiät x Ø40 Näkymä alta LK Sokkeli UNI Nimike Reikien määrä 138

139 Tuoteluettelo Jakotukkikaapit Kaapit UUTUUS LK Jakotukkikaappi UNI 550 L & XL LK Jakotukkikaappi UNI 550 L ja XL tarjoavat enemmän tilaa vesijohtolinjojen eristykselle. Kaappien mittatiedot, katso LK Jakotukkikaappi UNI. Huom! LK Sokkeli UNI ei ole yhteensopiva näiden kaappien kanssa. Universal Tuote nro Leveys Korkeus Syvyys Paino Pakk mm 550 mm 120 mm 7 kg 1/ mm 550 mm 145 mm 7,6 kg 1/9 LK Jakotukkikaappi Fördelarskåp UNI 550 L LK Jakotukkikaappi Fördelarskåp UNI UNI 550 XL 120 Näkymä Ovansida päältä 50 62,5 145 Näkymä Ovansida päältä 50 62,5 148, ,5 Etupuoli Front 37,5 Etupuoli Front 37,5 Knockouts Knockouts Knockouts Knockouts 37,5 37,5 Etupuoli Etupuoli Front Front 50 62,5 32,5 43 Näkymä Undersida alta Näkymä, Sidovy höger oikea puoli Näkymä, Sidovy höger oikea puoli 38, , ,5 32,5 54,5 Näkymä Undersidalta Muut mitat, katso edellistä sivua. 139

140 Tuoteluettelo Jakotukkikaapit Ovet Jakotukkikaapit Ovet LK Kehys/kansi kaapille UNI Uppo Universal Kehys ja ovi jakotukkikaapille UNI, joka on upotettu seinään. Valmistettu jauhemaalatusta 1 mm teräspellistä, valkoinen RAL Ovessa on vakiona ruuvimeisselillä avattava lukko. Lisävarusteena on saatavana avainlukko. Tuote nro Käyttötarkoitus Ulkomitat (L x K x S) Paino Pakk UNI x 580 x 26 mm 2,5 kg 1/5/ UNI x 580 x 26 mm 3,0 kg 1/5/ UNI x 580 x 26 mm 3,6 kg 1/5/ UNI x 580 x 26 mm 4,4 kg 1/5/40 UUTUUS LK UNI Kehys + ovi Uppo Kehys + ovi kahteen UNI 350 -kaappiin, jotka on asennettu vierekkäin seinään upotettuna. Valmistettu jauhemaalatusta 1 mm teräspellistä, valkoinen RAL Kannessa on vakiona kaksi ruuvimeisselillä avattavaa lukkoa. Lisävarusteena on saatavana avainlukko. Huomio! Kaapit asennetaan tiiviisti vierekkäin. Kaapit eivät sisälly toimitukseen. Luukku kahdelle kaapille Tuote nro Käyttötarkoitus Ulkomitat (L x K x S) Paino Pakk UNI x 580 x 26 mm 4,8 kg 1/5/40 LK Kehys/kansi kaapille UNI Pinta Kehys ja ovi jakotukkikaapille UNI, joka on asennettu seinän pintaan. Valmistettu jauhemaalatusta 1 mm teräspellistä, valkoinen RAL Ovessa on vakiona ruuvimeisselillä avattava lukko. Lisävarusteena on saatavana avainlukko. Asennetaan jakotukkikaappiin mukana tulevalla asennussarjalla. Tuote nro Ulkomitat (L x K x S) Pakk x 540 x 26 1/5/ x 540 x 26 1/5/ x 540 x 26 1/5/ x 540 x 26 1/5/40 140

141 Tuoteluettelo Jakotukkikaapit Ovet LK Kehys/kansi kaapille UNI TAK Kehys ja ovi kattoon asennettavalle jakotukkikaapille. Valmistettu jauhemaalatusta teräspellistä, valkoinen RAL Ovessa on neljä tyhjennyspistettä vuodonilmaisua varten ja se on testattu ja hyväksytty yhdessä LK Jakotukkikaapin UNI kanssa NT VVS 129 mukaan. Asennetaan tilaan, jossa on vesitiivis lattia tai lattiakaivo. Ovessa on vakiona ruuvimeisselillä avattava lukko. Lisävarusteena on saatavana avainlukko. Kaapin ja kehyksen väliin asennetaan ainoastaan yksi kerros kipsi- tai kattolevyä. Universal Sisältää muovitulpat, jolla tukitaan LK Jakotukkikaapin UNI tyhjennysaukot. Huom! Kun luukku asennetaan kattoon LK Jakotukkikaapin UNI kanssa, sinisiä muovilevyjä (roiskesuojia) ei kiinnitetä! Tuote nro Ulkomitat (L x K x S) Pakk x 580 x 26 mm 1/5/ x 580 x 26 mm 1/5/40 UUTUUS LK Kehys+ovi vesimittarikaappille UNI 8/6 Kehys ja ovi Esikasattulle vesimittarikaappille UNI 8/6, joka on upotettu seinään. Valmistettu jauhemaalatusta 1 mm teräspellistä, valkoinen RAL Ovessa on vakiona ruuvimeisselillä avattava lukko. Lisävarusteena on saatavana avainlukko. Tuote nro Leveys Korkeus Paino Pakk mm 740 mm 4,9 kg 1/5/40 UUTUUS LK Palo-ovi UNI LK Palo-ovi UNI on tarkoitettu käytettäväksi silloin, kun LK Jakotukkikaappi UNI asennetaan paloluokiteltuun seinään. LK Palo-ovi UNI sopii LK Jakotukkikaappeihin UNI 350, UNI 450, UNI 550 ja UNI 700. Luukku on luokiteltu ja hyväksytty 2 15 mm ja 3 12,5 mm kipsilevylle. Paloluokka on EI60. Ovi on jauhemaalattu valkoiseksi, RAL 9016, ja varustettu ruuvimeisselillä avattavalla lukolla. Luukku on kiinni kehyksessä paloturvallisuussyistä. Jotta LK Jakotukkikaappi UNI olisi turvallinen vesivahinkojen varalta, on tärkeää, että jakotukkikaappiin asennetaan roiskesuoja. Tuote nro Nimike Käyttötarkoitus Väri Paino Pakk LK Palo-ovi UNI 350 LK Jakotukkikaappi UNI 350 RAL ,9 kg 1/ LK Palo-ovi UNI 450 LK Jakotukkikaappi UNI 450 RAL ,4 kg 1/ LK Palo-ovi UNI 550 LK Jakotukkikaappi UNI 550 RAL ,5 kg 1/ LK Palo-ovi UNI 700 LK Jakotukkikaappi UNI 700 RAL ,7 kg 1/31 141

142 Tuoteluettelo Jakotukkikaapit Kytkentäkaappi Jakotukkikaapit Kytkentäkaappi LK Kytkentäkaappi VUK Universal Toimitetaan täydellisenä kansineen ja asennusosineen, kuten alla on lueteltu. Kaappi ja kansi on valmistettu jauhemaalatusta teräslevystä. Toimitetaan täydellisenä kannen kanssa, värikoodi RAL Yleistietoa: Huom! Alareuna LK Kytkentäkaapissa VUK asennetaan vähintään 200 mm korkeammalle kuin LK jakotukki kaapin UNI Pohja. LK Kytkentäkaappi VUK on etupäässä tarkoitettu vedenpoistimen turvalliseen asennukseen. Kytkentäkaappi voidaan kiinnittää ulkoseinään tai sisäseinään kohti ulkoseinää. Kaappi on vuotosuojattu. 2 kpl sinistä roiskesuojaa muovista Asennusohje Lisävarustepussi, joka sisältää: 4 kpl puuruuveja tiivisteellä jakotukkikaapin kiinnittämiseen 2 kpl sinistä kumitulppaa 2 kpl LK Kaappiläpivientiä UNI 2 kpl ruuveja peitelevyllä päällyksen kiinnittämiseen Tuote nro Leveys Korkeus Syvyys Kannen mitat (L x K) Pakk mm 250 mm 70 mm 280 x 280 mm 1 142

143 Tuoteluettelo Jakotukkikaapit Kaappiläpiviennit Jakotukkikaapit Kaappiläpiviennit LK Kaappiläpivienti 25 suojaputkelle 25 mm suojaputken läpivientiin LK Jakotukkikaapissa UNI. Esikatkaistu sopivaksi 25 mm sisäläpimittaan. Tuote nro Suojaputkelle kokoa Pakk mm 1/10 Universal LK Kaappiläpivienti UNI mm putken läpivientiin LK Jakotukkikaapissa UNI. Katkaistaan kyseisen putken läpimittaan sopivaksi Tuote nro Putkelle kokoa Pakk mm 1/10 LK Kaappiläpivienti UNI Putkiläpivienti LK PAL Universalputkelle A32, jossa suojaputki mm. Putkiläpivienti sopii LK Jakotukkikaappiin UNI, jossa on 40 mm läpivientireiät. Myydään pareittain, eli kaksi putkiläpivientiä per pakkaus. Tuote nro Koko Putkelle kokoa Pakk mm RiR (suojaputki mm) 32 mm RiR 1/8 143

144 Tuoteluettelo Jakotukkikaapit Valmisosat Jakotukkikaapit Valmisosat LK Prefabkaappi UNI 5/3 Universal LK Prefabkaappi UNI 5/3 on vuototiivis esivalmistettu jakotukkikaappi, johon sopii viisi kylmävesiliitäntää ja kolme lämminvesiliitäntää. Valmius syöttöputkea varten on alapuolelta. Toimitukseen kuuluu palloventtiilit, joissa on sininen suljin kylmää vettä varten ja punainen suljin lämmintä vettä varten. Palloventtiileissä on ulkokierteiset ¾ Euroconus-liitännät. Toimitukseen kuuluu tarvittavat kaappiläpiviennit sekä syöttö- että käyttövesiputkia varten. 8 kpl LK Puristuskytkentäliittimiä AX16 ½ käyttövesiputkia varten sisältyy toimitukseen. Kaikki jakotukit, liittimet ja palloventtiilit ovat sinkkikadon kestävää messinkiä. Suojapussi kaapin rakennusaikaista suojausta varten on mukana pakkauksessa. Kaapin pohjan ja valmiin lattian välin on oltava vähintään 250 mm, jotta ylivuotoputkelle jäisi tilaa. Ylivuotoputkessa on oltava kaato. Seinän pintaan asennettaessa kaappi sijoitetaan 250 (±25) mm valmiin lattian yläpuolelle, jotta saadaan sokkeli mahtumaan. Huom! LK Kehys+ovi UNI 350 Uppo ja UNI 350 Pinta sekä LK Sokkeli UNI 350 tilataan erikseen, sopii LK Prefabkaappiin UNI 5/3. Tuote nro Leveys Korkeus Syvyys KV-liitäntöjen määrä LV-liitäntöjen määrä mm 550 mm 95 mm 5 3 1/21 Pakk. LK Prefabkaappi UNI 8/5 LK Prefabkaappi UNI 8/5 on vuototiivis esivalmistettu jakotukkikaappi, johon sopii kahdeksan kylmävesiliitäntää ja viisi lämminvesiliitäntää. Valmius syöttöputkea varten on alapuolelta. Toimitukseen kuuluu palloventtiilit, joissa on sininen suljin kylmää vettä varten ja punainen suljin lämmintä vettä varten. Palloventtiileissä on ulkokierteiset ¾ Euroconus-liitännät. Toimitukseen kuuluu tarvittavat kaappiläpiviennit sekä syöttö- että käyttövesiputkia varten. 13 kpl LK Puristuskytkentäliittimiä AX16 ½ käyttövesiputkia varten sisältyy toimitukseen. Kaikki jakotukit, liittimet ja palloventtiilit ovat sinkkikadon kestävää messinkiä. Suojapussi kaapin rakennusaikaista suojausta varten on mukana pakkauksessa. Kaapin pohjan ja valmiin lattian välin on oltava vähintään 250 mm, jotta ylivuotoputkelle jäisi tilaa. Ylivuotoputkessa on oltava kaato. Seinän pintaan asennettaessa kaappi sijoitetaan 250 (±25) mm valmiin lattian yläpuolelle, jotta saadaan sokkeli mahtumaan. Huom! LK Kehys+ovi UNI 550 Uppo ja UNI 550 Pinta sekä LK Sokkeli UNI 550 tilataan erikseen, sopii LK Prefabkaappiin UNI 8/5. Tuote nro Leveys Korkeus Syvyys KV-liitäntöjen määrä LV-liitäntöjen määrä Pakk mm 550 mm 95 mm 8 5 1/14 144

145 Tuoteluettelo Jakotukkikaapit Valmisosat UUTUUS LK Prefab-kaappi UNI-Suluilla 5/3 LK Prefab-kaappi UNI Suluilla 5/3 on vuototiivis valmiiksi koottu jakotukkikaappi, johon sopii viisi kylmävesiliitäntää ja kolme lämminvesiliitäntää. Valmius syöttöputkea varten on alapuolelta. Toimitukseen kuuluu palloventtiilit, joissa on sininen suljin kylmää vettä varten ja punainen suljin lämmintä vettä varten. Palloventtiileissä on ulkokierteiset ¾ Euroconus-liitännät. Jakotukin jokaisessa lähdössä on sulkuventtiili. Toimitukseen kuuluu tarvittavat kaappiläpiviennit sekä syöttö- että käyttövesiputkia varten. Kahdeksan LK Puristuskytkentäliitintä AX16 ½ käyttövesiputkia varten sisältyy toimitukseen. Universal Kaikki jakotukit, liittimet ja palloventtiilit ovat sinkkikadon kestävää messinkiä. Suojapussi kaapin rakennusaikaista suojausta varten on mukana pakkauksessa. Kaapin pohjan ja valmiin lattian välin on oltava vähintään 250 mm, jotta ylivuotoputkelle jäisi tilaa. Ylivuotoputkessa on oltava kaato. Seinän pintaan asennettaessa kaappi sijoitetaan 250 (±25) mm valmiin lattian yläpuolelle, jotta saadaan sokkeli mahtumaan. Huom! LK Kehys+ovi UNI 350 on tilattava erikseen (tuotenro uppoasennusta varten ja pinta-asennusta varten). Tuote nro Leveys Korkeus Syvyys KV-liitäntöjen määrä LV-liitäntöjen määrä Paino mm 350 mm 95 mm 5 3 6,5 kg 1/21 Pakk. UUTUUS LK Prefab-kaappi UNI-Suluilla 8/5 LK Prefab-kaappi UNI Suluilla 8/5 on vuototiivis valmiiksi koottu jakotukkikaappi, johon sopii kahdeksan kylmävesiliitäntää ja viisi lämminvesiliitäntää. Valmius syöttöputkea varten on alapuolelta. Toimitukseen kuuluu palloventtiilit, joissa on sininen suljin kylmää vettä varten ja punainen suljin lämmintä vettä varten. Palloventtiileissä on ulkokierteiset ¾ Euroconus-liitännät. Jakotukin jokaisessa lähdössä on sulkuventtiili. Toimitukseen kuuluu tarvittavat kaappiläpiviennit sekä syöttö- että kättövesiputkia varten. Kolmetoista LK Puristuskytkentäliitintä AX16 ½ käyttövesiputkia varten sisältyy toimitukseen. Kaikki jakotukit, liittimet ja palloventtiilit ovat sinkkikadon kestävää messinkiä. Suojapussi kaapin rakennusaikaista suojausta varten on mukana pakkauksessa. Kaapin pohjan ja valmiin lattian välin on oltava vähintään 250 mm, jotta ylivuotoputkelle jäisi tilaa. Ylivuotoputkessa on oltava kaato. Seinän pintaan asennettaessa kaappi sijoitetaan 250 (±25) mm valmiin lattian yläpuolelle, jotta saadaan sokkeli mahtumaan. Huom! LK Kehys+ovi UNI 550 on tilattava erikseen (tuotenro uppoasennusta varten ja pinta-asennusta varten). Tuote nro Leveys Korkeus Syvyys KV-liitäntöjen määrä LV-liitäntöjen määrä Paino Paino mm 550 mm 95 mm 8 5 8,5 kg 1/14 145

146 Tuoteluettelo Jakotukkikaapit Valmisosat LK Prefabkaappi UNI Push 5/3 Universal LK Prefabkaappi UNI Push 5/3 on vuototiivis esivalmistettu jakotukkikaappi, johon sopii viisi kylmävesiliitäntää ja kolme lämminvesiliitäntää. Valmius syöttöputkea varten on alapuolelta. Toimitukseen kuuluu palloventtiilit, joissa on sininen suljin kylmää vettä varten ja punainen suljin lämmintä vettä varten. Palloventtiileissä on ulkokierteiset ¾ Euroconus-liitännät. Toimitukseen kuuluu tarvittavat kaappiläpiviennit sekä syöttö- että käyttövesiputkia varten. Kaikki jakotukit ja palloventtiilit ovat sinkkikadon kestävää messinkiä. Suojapussi kaapin rakennusaikaista suojausta varten on mukana pakkauksessa. Kaapin pohjan ja valmiin lattian välin on oltava vähintään 250 mm, jotta ylivuotoputkelle jäisi tilaa. Ylivuotoputkessa on oltava kaato. Seinän pintaan asennettaessa kaappi sijoitetaan 250 (±25) mm valmiin lattian yläpuolelle, jotta saadaan sokkeli mahtumaan. Huom! LK Kehys+ovi UNI 350 Uppo ja UNI 350 Pinta sekä LK Sokkeli UNI 350 tilataan erikseen, sopii LK Prefabkaappiin UNI Push 5/3. Tuote nro Leveys Korkeus Syvyys KV-liitäntöjen määrä LV-liitäntöjen määrä mm 550 mm 95 mm 5 3 1/21 Pakk. LK Prefabkaappi UNI Push 8/5 LK Prefabkaappi UNI Push 8/5 on vuototiivis esivalmistettu jakotukkikaappi, johon sopii kahdeksan kylmävesiliitäntää ja viisi lämminvesiliitäntää. Valmius syöttöputkea varten on alapuolelta. Toimitukseen kuuluu palloventtiilit, joissa on sininen suljin kylmää vettä varten ja punainen suljin lämmintä vettä varten. Palloventtiileissä on ulkokierteiset ¾ Euroconus-liitännät. Toimitukseen kuuluu tarvittavat kaappiläpiviennit sekä syöttö- että käyttövesiputkia varten. Kaikki jakotukit ja palloventtiilit ovat sinkkikadon kestävää messinkiä. Suojapussi kaapin rakennusaikaista suojausta varten on mukana pakkauksessa. Kaapin pohjan ja valmiin lattian välin on oltava vähintään 250 mm, jotta ylivuotoputkelle jäisi tilaa. Ylivuotoputkessa on oltava kaato. Seinän pintaan asennettaessa kaappi sijoitetaan 250 (±25) mm valmiin lattian yläpuolelle, jotta saadaan sokkeli mahtumaan. Huom! LK Kehys+ovi UNI 550 Uppo ja UNI 550 Pinta sekä LK Sokkeli UNI 550 tilataan erikseen, sopii LK Prefabkaappiin UNI Push 8/5. Tuote nro Leveys Korkeus Syvyys KV-liitäntöjen määrä LV-liitäntöjen määrä mm 550 mm 95 mm 8 5 1/14 Pakk. 146

147 Tuoteluettelo Jakotukkikaapit Valmisosat UUTUUS LK Esikasattu vesimittarikaappi UNI 8/6 LK Esikasattu vesimittarikaappi UNI 8/6 on vuototiivis valmiiksi koottu jakotukkikaappi, johon sopii kahdeksan kylmävesiliitäntää ja kuusi lämminvesiliitäntää. Lisäksi se on varustettu vesimittarikonsolilla, G25 (DN20), mm. Sisään tuleva kylmävesijohto syötetään alta, liitäntä konsolissa 1 uk. Kaappi sisältää palloventtiilit, soviteosan kunnan käyttövesimittariin ja säädettävän takaiskuventtiilin. Sen mukana tulee tarvittavat kaappiläpiviennit sekä syöttöputkia että käyttövesiputkia varten (suojaputkien koot: 2 kpl ø32 50, 14 kpl ø25, 1 kpl ø12 34). Se sisältää myös neljätoista Puristuskytkentäliitintä AX16 ½ käyttövesiputkia varten sekä AX20-lähdöt lämminvesivaraajan syöttöputkia varten. Kaikki jakotukit, liittimet ja palloventtiilit ovat sinkkikadon kestävää messinkiä. Suojapussi kaapin rakennusaikaista suojausta varten on mukana pakkauksessa. Kaapin pohjan ja valmiin lattian välin on oltava vähintään 300 mm, jotta viemäröintikulmalle jäisi tilaa. Huom! LK Kehys + ovi (tuotenro ) sopii LK Esikasattuun vesimittarikaappiin UNI 8/6 ja se tilataan erikseen. Jakotukki ja vesimittari esiasennettu Universal Tuote nro Rakenne Leveys Korkeus Syvyys KV-liitäntöjen määrä Liitäntä oikealla Liitäntä vasemmalla LV-liitäntöjen määrä Pakk. 550 mm 710 mm 120 mm 8 6 1/ mm 710 mm 120 mm 8 6 1/10 UUTUUS LK Vesimittarikaappi UNI LK Esikasattu vesimittarikaappi UNI on vuototiivis ja valmiiksi koottu jakotukkikaappi. Se on varustettu vesimittarikonsolilla 1 (DN20) mm. Sisään tuleva kylmävesijohto syötetään alhaaltapäin ja liitäntä konsolissa 1 uk. Toimitus sisältää palloventtiilit, soviteosan kunnan käyttövesimittariin ja säädettävän takaiskuventtiilin. Toimitukseen kuuluu myös kaksi ø32 50 mm kaappiläpivientiä. Kaikki liittimet ja venttiilit ovat sinkkikadon kestävää messinkiä. Kaapissa on vesitiivis pohja, jonka etureuna on 50 mm korkea. Kaappi on hyväksytty NT VVS 129 -testissä. Suojapussi kaapin rakennusaikaista suojausta varten on mukana pakkauksessa. Kaappi asennetaan vähintään 350 mm korkeudelle valmiista lattiasta. Huomio! LK Kehys + ovi tilataan erikseen (tuotenro ) ja se sopii LK Esikasattuun vesimittarikaappiin UNI. Kaappi voidaan varustaa LK Konsolilla UNI ( , ) ja LK Jakotukilla UNI. Muita malleja sekä räätälöityjä kaappiratkaisuja varten, ota yhteyttä LK Systems Oy:n edustajaan. Tuote nro Rakenne Leveys Korkeus Syvyys Pakk Oikeanpuolinen liitäntä 550 mm 550 mm 120 mm 1/ Vasemmanpuolinen liitäntä 550 mm 550 mm 120 mm 1/10 147

148 Tuoteluettelo Jakotukkikaapit Asennusapuvälineet Jakotukkikaapit Asennusapuvälineet LK Kaappiteline Universal LK Kaappiteline on tarkoitettu LK Jakotukkikaapin VT RF, LK Sekoitus- ryhmäkaapin VS2 ja LK UNI Jakotukkikaapin tilapäiseen kiinnitykseen/ripustukseen. Telinettä käytetään lattialämmityksen/käyttövesijärjestelmän asennuksessa maanvaraiseen laattaan, kun kaappi asennetaan ennen betonilaatan valua. Kaappiteline sisältää kaksi teräksistä pyörötankoa, neljä putken kannaketta pultteineen sekä kaksi aallotettua 300 mm suojaputkea. Suojaputket estävät terästankojen tarttumisen betonivaluun ja näin ollen teline on uudelleenkäytettävissä. Tuote nro Pituus Leveys Korkeus Paino Pakk mm 68 mm 34 mm 9,3 kg 1 LK Jalusta Kaksi jalustaa LK Jakotukkitelineen ja LK Kaappitelineen asennusta varten. Pultataan kiinni betoniin. Tuote nro Pituus Leveys Korkeus Pakk mm 30 mm 95 mm 1 LK Jalusta Jakotukkikaapille UNI/GV Jalusta LK Jakotukkikaapin UNI ja LK Jakotukkikaapin VT asentamisen helpottamiseksi esim. betonilaatan päälle. Valmistettu galvanoidusta teräslevystä. Toimitetaan parina neljän tiivisteillä varustetun itseporautuvan peltiruuvin kanssa jakotukkikaappiin kiinnittämistä varten. Jalustassa on esiporattu 6 mm reikä betonipohjaan kiinnittämistä varten. Kiinnitys tehdään pulteilla tai naulaankkureilla sekä aluslaatalla (ei sisälly toimitukseen). Tuote nro Leveys Korkeus Syvyys Paino Pakk mm 800 mm 160 mm 3,2 kg 1 LK Kiinnikelevy RiR 25 LK Kiinnikelevyä RiR 25 käytetään putkinousuissa 25 mm:n putki putkessa -rakenteisen LK Universal-putken kiinnittämiseen jakotukkiin. Kiinnikelevyssä on 10 reikäparia. Leveys on sovitettu LK Jakotukkikaappia UNI 550 varten, mutta kiinnikelevyssä on taittokohdat LK Jakotukkikaappia UNI 350 ja 450 varten. Käytä kahta kiinnikelevyä suuria jakotukkeja varten. Kiinnikelevy on valmistettu PE-HD:sta. Tuote nro Suojaputkelle kokoa Pakk mm 1/10 148

149 Tuoteluettelo Jakotukkikaapit Lisävarusteet Jakotukkikaapit Lisävarusteet LK Avainlukko Avainlukko, joka korvaa seuraavien tuotteiden ruuvimeisselillä avattavan lukon: LK Kehys+ovi UNI Uppo: , , ja LK Kehys+ovi UNI Pinta: , , ja LK Kehys+ovi UNI 550 Katto: Universal Tuote nro Pakk LK Sokkeli UNI LK Sokkelia käytetään, kun LK Jakotukkikaappi UNI asennetaan pinta-asennuksena olemassa olevaan seinään. LK Sokkeli peittää kaapin ja lattian välisen putkiasennuksen. Sokkeli on säädettävissä korkeussuunnassa välillä mm. Sokkelissa on reikä kaapin ylivuotoputkea varten. Mikäli ylivuotoputki sijoitetaan muualle, sokkelin reikä peitetään mukana tulevalla peitetulpalla. Tuote nro Leveys Korkeus Syvyys Paino Pakk mm mm 95 mm 1,4 kg 1/ mm mm 95 mm 1,7 kg 1/ mm mm 95 mm 1,8 kg 1/ mm mm 95 mm 2,4 kg 1/55 UUTUUS LK Korotuskehys Tätä kehystä voidaan käyttää esim. kun kaappi on asennettu liian ulos rakenteesta. Tällöin on vaikeaa saada tavanomaista kehystä (LK Kehys+ovi UNI Uppo) samaan tasoon seinän kanssa. Kun nykyinen kehys korvataan LK Korotuskehyksellä, tavanomaisen kehyksen ovi siirretään uuteen kehykseen. Tuote nro Rakenne Paino Pakk Kansi 350 INB 1,4 kg Kansi 450 INB 1,9 kg Kansi 550 INB 2,4 kg Kansi 700 INB 3,4 kg 1 UUTUUS LK Korjausmaali 9016 Korjausmaali LK jakotukkikaapeille UNI ja LL. Väri RAL Maali on vesipohjainen. Maalia on ravistettava ennen käyttöä ja suojattava jäätymiseltä. Tuote nro Väri Pakk RAL /

150 Tuoteluettelo Jakotukkikaapit Lisävarusteet LK Merkintälipuke R Lattialämmityspiirien merkintään LK Jakotukissa RF sekä LK OptiFlow Evo II:n merkintään. Universal Merkintälevyä voidaan myös käyttää LK UNI Jakotukin ja 25 mm RiR-suojaputken punamerkintään. Tuote nro Pakk /6 LK Ylivuotoputken peitelevy Ylivuotoputken peitelevy LK Viemäröintikulmalle. Sopii LK Viemäröintikulmaan. Voidaan myös asentaa suoraan LK Suojaputkeen Ø 25. Peitelevyn kunnollinen kiinnitys voidaan varmistaa käyttämällä silikonia tai vastaavaa kiinnitysmassaa. Tuote nro Ulkomitat (L x K x S) Väri Pakk x 48 x 15 kromattu x 48 x 15 valkoinen 1 LK Viemäröintikulma täydellinen Täydellinen varaosapaketti viemäröintikulman ja ylivuotoputken peitelevyn asennukseen LK Jakotukkikaappi LL VS ja UNI. Esikasattu LK Viemäröintikulma sisältyy LK Jakotukkikaappeihin LL VS ja UNI. Viemäröintikulma tekee tarkastettavissa olevan ylivuotoputken asennuksen helpommaksi. Varaosapaketissa on ylivuotoputken holkki, viemäröintikulma, valkoinen ylivuotoputken peitelevy sekä kaksi asennusruuvia. Näyttävämmän kromatun LK Ylivuotoputken peitelevyn voi ostaa lisävarusteena, tuote nro Viemäröintikulma katkaistaan parhaiten sopivan kokoiseksi LK Jyrsintätyökalulla DB, tuote nro Tuote nro Pakk /20 150

151 Tuoteluettelo Jakotukkikaapit Lisävarusteet LK Jyrsintätyökalu DB Jyrsintätyökalulla katkaistaan LK Viemäröintikulma sopivan pituiseksi. Tuote nro Pituus Pakk /50 Universal UUTUUS LK Ylivuotoputken pohjatulppa Tilapäiseen käyttöön jakotukkikaapin vesitiiviyden testaamista varten. On erittäin tärkeää poistaa tämä tulppa testauksen jälkeen. Tuote nro Pakk /5 UUTUUS LK Suojaputken vuotosuoja Estää mahdollisen vuodon suojaputken ja vesijohtoputken välissä. Tuote nro Putkelle kokoa Suojaputkelle kokoa Pakk /10 151

152 Tuoteluettelo Jakotukit Standardi Jakotukit Standardi Tässä jakotukkien tuoteluettelossa käytetään merkintöjä A, X ja AX, joita seuraa kokomerkintä, esim. X16. Universal X merkitsee, että osa on tarkoitettu LK PE-X Universal-putkeen X. A merkitsee, että osa on tarkoitettu LK PAL Universal-putkeen A. AX merkitsee, että osa on tarkoitettu sekä LK PAL Universal-putkeen A että LK PE-X Universalputkeen X. LK Jakotukki UNI Jakotukki lämmitys- ja käyttövesijärjestelmiin. Asennetaan seinään LK Jakotukkikonsoliin tai LK Jakotukkikaappiin. Valmistettu sinkkikadon kestävästä messingistä, niklattu Jakotukeissa UNI 2-½, 3-½ ja 4-½ syöttöputken liitin ¾ (ulko- ja sisäkierre) ja haaroissa liittimet ½ (ulkokierre), k/k 50 mm. G ¾ G ½ G ½ G ¾ Jakotukissa UNI 2-¾ syöttöputken liitin ¾ (ulko- ja sisäkierre) ja haaroissa liittimet ¾ (ulkokierre), k/k 50 mm. 160 G ¾ G ¾ Jakotukissa on O-rengastiiviste ulkokierteen ¾ puolella, mikä helpottaa kahden jakotukin yhteen liittämistä ilman lisätiivisteitä. G ½ G ½ G ½ 50 Putket X16, A16, X20 ja A20 voidaan liittää haaroihin ¾ sekä LK Kytkentä-liittimellä että LK Puristuskytkentäliittimellä. G ¾ G ¾ G ½ G ½ G ½ G ¾ G ¾ G ¾ G ¾ G ½ Tuote nro Nimike Lähtöjen määrä Pakk UNI 2-½ 2 kpl ½ 1/ UNI 3-½ 3 kpl ½ 1/ UNI 4-½ 4 kpl ½ 1/ UNI 2-¾ 2 kpl ¾ 1/10 LK Jakotukkipääty UNI Jakotukki lämmitys- ja käyttövesijärjestelmiin, joita ei laajenneta. Käytetään viimeisenä jakotukkina, kun ei haluta jatkaa asennusta. Asennetaan seinään LK Jakotukkikonsoliin tai LK Jakotukkikaappiin. Valmistettu sinkkikadon kestävästä messingistä, niklattu G ½ G ½ G ¾ Jakotukissa on ¾ liitäntä (uk) syöttöputkea ja O-rengastiivistettä varten, mikä helpottaa kahden jakotukin yhteen liittämistä ilman lisätiivisteitä. Jakotukin lähdöissä on ½ ulkokierteiset liitännät välein k/k 50 mm. Putket X16, A16, X20 ja A20 voidaan liittää haaroihin ¾ sekä LK Kytkentä-liittimellä että LK Puristuskytkentäliittimellä Tuote nro Nimike Lähtöjen määrä Pakk. G ¾ UNI 2-½ 2 kpl ½ 1/ UNI 3-½ 3 kpl ½ 1/10 G ½ G ½ G ½ 152

153 Tuoteluettelo Jakotukit Standardi LK Jakotukki UNI 2+2 Jakotukki lämmitys- ja käyttövesijärjestelmiin. Asennetaan seinään LK Jakotukkikonsoliin tai LK Jakotukkikaappiin. Valmistettu sinkkikadon kestävästä messingistä, niklattu. Jakotukissa syöttöputken liitin ¾ (ulko- ja sisäkierre) ja haaroissa liittimet ½ (ulkokierre), k/k 50 mm. Universal Jakotukissa on O-rengastiiviste ulkokierteen ¾ puolella, mikä helpottaa kahden jakotukin yhteen liittämistä ilman lisätiivisteitä. Tuote nro Nimike Lähtöjen määrä Pakk UNI 2+2-½ 4 kpl ½ 1/10 LK Jakotukki UNI-Sulku Jakotukki lämmitys-ja käyttövesijärjestelmiin, jossa on sisäänrakennettu sulkuventtiili joka haarassa. Asennetaan seinään LK Jakotukkikonsoliin tai LK UNI Jakotukkikaappiin. Valmistettu sinkkikadon kestävästä messingistä, niklattu. Jakotukeissa UNI 2-½ -Sulku, UNI 3-½ -Sulku ja UNI 4-½ -Sulku syöttöputken liitin on ¾ (ulko- ja sisäkierre) ja haaroissa liittimet ½ (ulkokierre), k/k 50 mm. Putket X16, A16, X20 ja A20 voidaan liittää sekä LK Kytkentäliittimellä että LK Puristuskytkentäliittimellä. 109,5 50 Jakotukissa on O-rengastiiviste ulkokierteen ¾ puolella, mikä helpottaa kahden jakotukin yhteen liittämistä ilman lisätiivisteitä. G ¾ G ½ G ½ 159, G ¾ Jos asennetaan kaksi UNI-Sulku jakotukkia, jossa on haarat sekä ylös- että alaspäin, voidaan apuna käyttää LK Jatkomuhvia ¾ (tuotenro ) tai LK Jatkonippaa ¾ (tuotenro ). G ¾ G ½ 50 G ½ G ½ 209, G ¾ Tuote nro Nimike Lähtöjen määrä Pakk UNI 2-½ -Sulku 2 kpl ½ 1/ UNI 3-½ -Sulku 3 kpl ½ 1/ UNI 4-½ -Sulku 4 kpl ½ 1/5 G ¾ G ¾ G ½ G ½ G ½ G ½ 153

154 Tuoteluettelo Jakotukit Standardi LK Jakotukkikulma UNI Universal LK Jakotukkiin UNI sopiva 180 kulma, jolla saadaan muokattua kaapin syöttöputkea esim. kun halutaan asentaa lämpömäärän laskin. Valmistettu sinkkikadon kestävästä messingistä, niklattu. Jakotukkikulmassa on 22 mm puserrusliitin kupariputkisyöttöä varten ja ¾ sisäkierre, joka sopii ¾ ulkokierteeseen tulevaan O-rengastiivisteeseen muuten tiivisteettömässä LK Jakotukissa UNI. 22 mm puserrusliittimen ja ¾ sisäkierteen k/k-väli on 50 mm. Jakotukkikulmassa on myös ½ tulppa, joka poistamalla saadaan ylimääräinen ½ sisäkierrelähtö. Vaihtoehtoisesti lähtöön voidaan kytkeä lämpötila-anturi. Tuote nro Koko Lähtöjen määrä Pakk ¾ - Cu22 Ylimääräinen ½ lähtö poistettaessa tulppa 1/10 LK Jakotukkikonsoli LK UNI Jakotukille (ei UNI-25). Valmistettu pintakäsitellystä vanneteräksestä. Jakotukkien väli k/k 180 mm. Tuote nro Pakk /50 LK LK PressPex Radiaattori haaroitus Helppoa ja tukevaa lämpöpatteriin liitäntää varten vesijohtonousulinjasta ilman s-käyrää. Sekä runko-osien että lähtöjen väli on k/k 40 mm. Tuote nro A mm B mm C mm H mm Pakk , / , / , /36 154

155 Tuoteluettelo Jakotukit Standardi LK Jakotukki UNI-25 k/k 50 Suuremmille virtaamille. Jakotukissa syöttöputken liitin 1 (ulko- ja sisäkierre) ja haaroissa liittimet ¾ (ulkokierre), k/k 50 mm. Valmistettu sinkkikadon kestävästä messingistä. Tuote nro Nimike Lähtöjen määrä Pakk UNI 2-¾ 2 kpl ¾ 1/ UNI 3-¾ 3 kpl ¾ 1/10 Universal LK Jakotukki UNI-25 k/k 100 Suuremmille virtaamille ja kun tarvitaan suurempi lähtöhaarojen väli, esim. vesi- tai lämpömäärämittareita varten. Jakotukissa syöttöputken liitin 1 (ulko- ja sisäkierre) ja haaroissa liittimet ¾ (ulkokierre), k/k 100 mm. Valmistettu sinkkikadon kestävästä messingistä. Jakotukissa on O-rengastiiviste ulkokierteen 1 puolella, mikä helpottaa kahden jakotukin yhteen liittämistä ilman lisätiivisteitä. Tuote nro Nimike Lähtöjen määrä Pakk UNI 2-¾ 2 kpl ¾ 1/ UNI 3-¾ 3 kpl ¾ 1/10 155

156 Tuoteluettelo Jakotukit Push Jakotukit Push LK Jakotukki UNI Push Universal G ¾ G ¾ Jakotukki lämmitys- ja käyttövesijärjestelmiin. Asennetaan seinään LK Jakotukkikonsoliin tai LK UNI Jakotukkikaappiin. Valmistettu sinkkikadon kestävästä messingistä, niklattu. LK UNI Jakotukeissa 2-X16 ja 3-X16 syöttöputken liitäntä on ¾ (UK ja SK) ja haaroissa PE-X 16 mm PushFit -liitäntä, jossa k/k 50 mm. Kaikissa malleissa on O-rengastiiviste ¾ ulkokierteen puolella syöttöputken varten, mikä helpottaa kahden jakotukin yhteen liittämistä ilman lisätiivisteitä. X X16 50 Kaikki jakotukit toimitetaan PushFit -tuotteisiin sopivien tukiholkkien kanssa. Huom! PushFit -liitännät on tarkoitettu ainoastaan LK PE-X Universalputkille. Tuote nro Nimike Lähtöjen määrä Pakk. G ¾ X16 X16 X16 G ¾ UNI Push 2-X16 2 kpl PushFit X16 1/ UNI Push 3-X16 3 kpl PushFit X16 1/32 LK Jakotukki UNI Push 2+2 Jakotukki lämmitys- ja käyttövesijärjestelmiin. Asennetaan seinään LK Jakotukkikonsoliin tai LK UNI Jakotukkikaappiin. Valmistettu sinkkikadon kestävästä messingistä, niklattu. LK UNI Jakotukeissa 2+2-X16 syöttöputken liitäntä on ¾ (UK ja SK) ja haaroissa PE-X 16 mm PushFit -liitäntä, jossa k/k 50 mm. Kaikissa malleissa on O-rengastiiviste 1 ulkokierteen puolella syöttöputken varten, mikä helpottaa kahden jakotukin yhteen liittämistä ilman lisätiivisteitä. Jakotukin toimitus sisältää PushFit -tuotteisiin sopivat tukiholkit. Huom! PushFit -liitännät on tarkoitettu ainoastaan LK PE-X Universalputkille. Tuote nro Nimike Lähtöjen määrä Pakk UNI Push 2+2-X16 4 kpl PushFit X16 1/32 LK PushFit Tulppa 16 mm Käyttämättömän 16 mm lähdön tulppaukseen LK Jakotukissa UNI Push tai LK PushFit -liittimessä. Voidaan myös käyttää tulppana koeponnistuksessa. Tuote nro Käyttötarkoitus Koko Pakk LK PushFit 16 1/10/500 LK Irrotustyökalu PushFit Irrotustyökalu LK PushFit -liittimiä varten. Tuote nro Koko Pakk X16 1/ X20 1/ X25 1/

157 Tuoteluettelo Jakotukit Venttiilit Jakotukit Venttiilit LK Palloventtiili 276, suora UK/yhdistäjämutterilla LK Jakotukkiin UNI asennettava sulkuventtiili sinkkikadon kestävästä messingistä. Voidaan helposti varustaa LK PressPex Puristuskytkentäliittimellä (tuote nro ja ) tai LK Kytkentäliittimellä (tuote nro ja ). Huom! Jos venttiilin tasotiivistemutteri asennetaan jakotukin ulkokierteeseen, pitää käyttää LK Tasosovitinta (tuote nro ). Toimitukseen kuuluu tiiviste. Universal Tuote nro Koko Väri Pakk ¾ Sininen väännin 1/10/ ¾ Punainen väännin 1/10/60 UUTUUS LK Palloventtiilli Cu22 x G20 UK Puserrusliittimellä varustettu sulkuventtiili sinkkikadon kestävästä messingistä 22 mm kupariputkille sekä ulkokierteinen ¾ Eurocone. Ulkokierteinen ¾ voidaan helposti varustaa LK PressPex Puristuskytkentäliitimellä (tuotenro ja ) tai LK Kytkentäliittimellä (tuotenro ja ). Tuote nro Koko Väri Pakk Cu22 x ¾ Punainen väännin 1/ Cu22 x ¾ Sininen väännin 1/10 157

158 G 1" G 1" 46 Tuoteluettelo Jakotukit Venttiilit LK Palloventtiili 507 K, suora sisäkierre/ulkokierre Universal Sulkuventtiili sinkkikadon kestävästä messingistä asennettavaksi LK Jakotukkiin UNI. Voidaan helposti varustaa LK Puristuskytkentäliittimellä (Tuote nro ja ) tai LK Kytkentäliittimellä (Tuote nro ja ). Tuote nro Koko Väri Pakk ¾ Sininen väännin 1/ ¾ Punainen väännin 1/10 UUTUUS LK Palloventtiili 434, suora sisäkierre/ulkokierre Jakotukkiin UNI-25 asennettava sulkuventtiili sinkkikadon kestävästä messingistä. Tuote nro Koko Väri Pakk Sininen väännin 1/ Punainen väännin 1/ LK Palloventtiili 509 K, kulma sisäkierre/ulkokierre Sulkuventtiili sinkkikadon kestävästä messingistä asennettavaksi LK Jakotukkiin UNI. Voidaan helposti varustaa LK Puristuskytkentäliittimellä (Tuote nro ja ) tai LK Kytkentäliittimellä (Tuote nro ja ). Tuote nro Koko Väri Pakk ¾ Sininen väännin 1/ ¾ Punainen väännin 1/10 158

159 Tuoteluettelo Jakotukit Venttiilit UUTUUS LK Palloventtiili 508 K, kulma UK Voidaan helposti varustaa LK PressPex Puristuskytkentäliittimellä (tuotenro ja ) tai LK Kytkentäliittimellä (tuotenro ja ). Voidaan myös liittää LK PressPex T-haaran lähtöön sisäkierteisellä yhdistäjämutterilla , , , , , Tuote nro Koko Väri Pakk /4 Sininen väännin 1/ /4 Punainen väännin 1/10 Universal 46 G 3/ ,5 32,5 G 3/4 55 LK Palloventtiili Asennettaan LK Jakotukkiin UNI. Venttiiliin asennetaan LK Tasosovitin. Toimitetaan kromattuna sulkimella ja yhdistäjämutterilla. Tuote nro Koko Pakk ½ x AX16 1/ ¾ x AX20 1/10 LK Tasosovitin Asennetaan LK Jakotukkiin UNI, kun vaaditaan sulkuventtiilit. Sovittimen avulla saadaan tasainen pinta venttiilin yhdistäjämutteria vasten. Tuote nro Koko Pakk / /10 159

160 Tuoteluettelo Jakotukit Liittimet Jakotukit Liittimet LK PressPex Puristuskytkentäliitin Universal PressPex-liitin yhdistäjämutterilla LK PE-X- ja LK PAL Universal-putken liittämiseen LK Jakotukkiin UNI. Tuote nro Koko G mm L mm Pakk AX16 x ½ 9 48,5 1/5/ AX16 * /10/ AX20 x ½ 9,5 48 1/10/ AX20 x ¾ /10/ AX25 x ¾ 11 54,5 1/10/ A32 x ¾ 14 55,5 1/5/120 * Sopii myös LK Lattialämmitysputkelle (koko 16 2,0). Katso tuotevalikoima LK Lattialämmitys. LK PressPex Puristuskytkentäliitin kulma PressPex-kulmaliitin yhdistäjämutterilla LK PE-X ja LK PAL Universal-putkien liittämiseen LK Jakotukkiin UNI. Tuote nro Koko C mm G mm L mm Pakk AX16 x ½ 36, ,5 1/10/ AX16 x ¾ ,5 1/10/ AX20 x ¾ ,5 1/10/ AX25 x ¾ 33, /5/160 UUTUUS LK Muuntokappale G20 - CU22 Yhdistäjämutterilla varustettu PressPex-liitin kupariputken liittämiseen LK Jakotukkiin UNI. Kun käytetään PressPex-liitintä, jossa on messinkinen holkki (EN 12164, CW602N), tämä liitetään liitinvalmistajan ohjeiden mukaisesti. LK >B<Press- ja LK Conex -liittimiä varten on selvät ohjeet kyseisen tuoteryhmän asennusohjeessa. Tuote nro Rakenne G mm L mm Pakk ¾ x CU ,5 1/5/160 L G 160

161 Tuoteluettelo Jakotukit Liittimet LK Kytkentäliitin LK PE-X- ja LK PAL Universal-putken liittämiseen LK Jakotukkiin UNI. Tuote nro on myös tarkoitettu LK Universal-putken A16 ja X16 liittämiseen Conex-liittimeen Cu15. Tuote nro on valmistettu keltaisesta messingistä, muut ovat kromattuja. Universal Tuote nro Käyttötarkoitus Koko Pakk PE-X/PAL AX16 x ½ 1/10/ PE-X/PAL AX16 x ½ 1/10/ PE/PE-X/PAL AX16 x ¾ 1/24/ PE-X/PAL AX20 x ¾ 1/10/400 LK Kulmaliitin Kulmaliitin, jossa toisessa päässä on ½ ulkokierre. Liitin on helposti täydennettävissä LK Liitinsarjalla AX16 tai Conex puserrusliittimellä Cu15 sekä supistuksilla kokoihin Cu12 ja Cu10. Toisen pään ¾ liitin yhdistäjämutterilla voidaan liittää ylimääräisenä liitäntänä jakotukkiin UNI. Huom! Täytyy varustaa tasosovittimella. Toimitetaan kuitutiivisteen kanssa. Tuote nro Koko Pakk ½ ulkokierre / ¾ sisäkierre 1/5/50 LK Tasosovitin Asennetaan LK Jakotukkiin UNI, kun vaaditaan sulkuventtiilit. Sovittimen avulla saadaan tasainen pinta venttiilin yhdistäjämutteria vasten. Tuote nro Koko Pakk /10/ /10/800 LK Hattu Tiivisteellä varustettua LK Hattua käytetään LK Jakotukin UNI käyttämättömien haarojen sulkemiseen. Kokoja ½ ja ¾ varten hattu varustetaan LK Tasosovittimella. Tuote nro Koko Pakk G15 1/ ¾ 1/ /10/50 161

162 Tuoteluettelo Jakotukit Liittimet LK Tulppa LK Jakotukin UNI käyttämättömien haarojen tulppaamiseen. Universal Tuote nro Koko Pakk UUTUUDET ½ 1/10/ ¾ 1/10/ /10/50 LK Ilmanpoistin UNI Kompakti käsikäyttöinen ilmanpoistin LK Jakotukkiin UNI, koko ¾. Varustettu O-rengastiivisteellä. Niklattu. Tuote nro Nimike Koko Pakk Kromattu ¾ 1/10/

163 Tuoteluettelo Jakotukit Lisävarusteet Jakotukit Lisävarusteet LK Väliputki 18 mm x G20 yhdistäjämutterilla LK Jakotukin UNI ja vesimittarin tai lämpömäärämittarin väliseen asennukseen. Varustetaan LK Tasosovittimella, halk. 20. Toimitetaan kahden kuitutiivisteen kanssa. Putki on valmistettu ruostumattomasta teräksestä. Mutterit on valmistettu sinkkikadon kestävästä messingistä. Universal Tuote nro Koko Putken koko Pituus Pakk ¾ x ¾ 18 mm 48 mm 1/50 LK Väliputki 18 mm x ¾ UK yhdistäjänipoilla LK Väliputkea käytetään liitettäessä vesimittaria tai lämpömäärämittaria LK Jakotukkikaapissa UNI. Toimitetaan kahden kuitutiivisteen kanssa. Putki on valmistettu ruostumattomasta teräksestä. Nipat on valmistettu sinkkikadon kestävästä messingistä. Tuote nro Koko Putken koko Pituus Pakk ¾ x ¾ 18 mm 80 mm 1/ ¾ x ¾ 18 mm 110 mm 1/50 LK Merkintälipuke R Lattialämmityspiirien merkintään LK Jakotukissa RF sekä LK OptiFlow Evo II:n merkintään. Merkintälevyä voidaan myös käyttää LK Jakotukin UNI ja 25 mm RiR-suojaputken punamerkintään. Tuote nro Pakk /6 LK Jatkomuhvi ¾ Jatkomuhvi, jota käytetään jakotukin UNI-Sulku kanssa (Tuote nro , & ) yhdistettäessä kaksi jakotukkia, joissa puolen tuuman haarat ovat sekä ylös- että alaspäin. Sopii jakotukin ulkokierteeseen, jossa on ja tiivistävä mutteri, jolloin lisätiivistystä pellavalla tai muulla vastaavalla ei tarvita. 54 Tuote nro Koko Pakk ¾ sis. 1/20 G. 3/4" G 3/4" 163

164 Tuoteluettelo Jakotukit Lisävarusteet LK Jatkonippa UNI ¾ Universal 63 Jatkonippa, jota käytetään jakotukin UNI-Sulku kanssa (Tuote nro , & ) yhdistettäessä kaksi jakotukkia, joissa ½ -haarat ovat sekä ylös- että alaspäin. Varustettu O-rengastiivisteellä ja tiivistävällä mutterilla, jolloin lisätiivistystä pellavalla tai muulla vastaavalla ei tarvita. Tuote nro Koko Pakk ¾ ulk. 1/20 G 3/4" G 3/4" 164

165 Tuoteluettelo Puristusliittimet Liittimet Puristusliittimet Liittimet L K P resspex -liittimet on tyyppihyväksytty kaikkiin LK Universal-putkiin PE-X ja PAL kokoon 75 mm asti. LK PressPex -liittimiä saa käyttää ainoastaan LK PE-X ja LK PAL Universal-putkiin. LK PressPex on ensisijaisesti tarkoitettu lämmitys-, käyttövesi- ja jäähdytysjärjestelmiin, eikä liittimiä saa käyttää kaasun jakelujärjestelmissä. Universal AX merkitsee, että liitin sopii sekä LK PE-X että LK PAL Universal-putkiin. Siinä on harmaa muovirengas. A merkitsee, että liitin on tarkoitettu LK PAL Universal-putkiin. Siinä on harmaa muovirengas. LK PressPex, koot 16 32, on varustettu niklatulla liitinpesällä. Koot on varustettu keltaisella liitinpesällä mm kokoisissa puristusliittimissä on vuodonilmaisu. Tarkistettaessa, että puristusliitin on puristettu, tehdään ennen lopullista koeponnistusta tiiviyskoe vedenpaineella 1,43 laskentapaine (14,3 bar käyttövesiasennuksissa). Paineista putkisto 3 barin tarkastuspaineeseen vähintään 30 minuutiksi. Tarkista kaikki liitokset. Paine ei saa laskea tarkastuksen aikana. Lue kappale Tiiviyskoe LK Käsikirjassa. LK Universal -käsikirjassa on asennusohjeet PressPex-liittämiseen. Puristuskoneet ja puristusleuat ovat erillisessä tuotevalikoimassa: Puristustyökalut. Huom! Ajan säästämiseksi asennustyössä puristusvaiheet tehdään joskus myöhemmin niin, että voidaan tehdä useampi puristus peräkkäin. Tällöin on suuri vaara, että putken päät osittain luisuvat liittimestä tai että jotkut liittimet jäävät puristamatta. Tarkka jälkitarkastus on tämän takia tarpeellinen vuotojen välttämiseksi. LK suosittelee saumatonta putki putkessa -rakennetta näkyvien liitoskohtien väliin, tai että liitoskohdat sijoitetaan tiloihin, missä on vuodonilmaisu. Saumaton asennus on aina varmin vaihtoehto. Merkintä Liitin putkikokoihin AX16 16 x 2,0 ja 16 x 2,2 AX20 20 x 2,5 ja 20 x 2,8 AX25 25 x 3,5 A32 32 x 3,0 A40 40 x 3,5 A50 50 x 4,0 A63 63 x 4,5 A75 75 x 7,5 165

166 Tuoteluettelo Puristusliittimet Liittimet LK PressPex Suoraliitin Puristusliitin LK PAL- ja LK PE-X Universal-putkien liittämiseen. Universal Tuote nro Koko L mm Pakk AX16 * 56 1/10/ AX /10/ AX /5/ A32 * 59 1/5/ A40 64,5 1/ A50 88,9 1/ A63 90,9 1/ A / AX20 x AX /10/ AX25 x AX16 57,5 1/5/ AX25 x AX20 57,5 1/5/ A32 x AX16 57,5 1/5/ A32 x AX20 57,5 1/5/ A32 x AX /5/ A40 x AX / A40 x AX /5/ A40 x A / A50 x AX25 74,2 1/ A50 x A32 74,2 1/ A50 x A40 76,7 1/ A63 x AX25 75,2 1/ A63 x A32 75,2 1/ A63 x A40 77,7 1/ A63 x A50 89,9 1/ A75 x A /16 * Sopii myös LK Lattialämmitysputkelle (koko 16 2,0) ja LK Lämmitysputkelle (koko 32 2,9). Katso tuotevalikoima LK Lattialämmitys. 166

167 Tuoteluettelo Puristusliittimet Liittimet LK PressPex Suoraliitin, ulkokierre Puristusliitin LK PAL- ja LK PE-X Universal-putkien liittämiseen. Tuote nro Koko G mm L mm Pakk AX16 x ⅜ 14 44,5 1/10/ AX16 x ½ 16,5 47,5 1/10/ AX16 x ¾ UK 17 47,5 1/10/ AX20 x ½ 17 47,5 1/10/ AX20 x ¾ 17 48,5 1/10/ AX20 x ,5 1/5/ AX25 x ¾ /5/ AX25 x 1 17,5 51 1/5/ A32 x ¾ /5/ A32 x 1 * /5/ A32 x 1¼ 22 55,5 1/5/ A40 x ,5 1/ A40 x 1¼ 29,5 65,5 1/ A40 x 1½ 20 66,2 1/ A50 x 1¼ 27 77,7 1/ A50 x 1½ 31 78,2 1/ A50 x / A63 x ,7 1/ A75 x / A75 x 2½ /12 Universal * Sopii myös LK Lämmitysputkelle (koko 32 2,9). Katso tuotevalikoima LK Lattialämmitys. 167

168 Tuoteluettelo Puristusliittimet Liittimet LK PressPex Suoraliitin, sisäkierre Puristusliitin LK PAL- ja LK PE-X Universal-putkien liittämiseen. Universal Tuote nro Koko G mm L mm Pakk AX16 x ½ 14 44,5 1/10/ AX16 x ¾ SK 15 44,5 1/10/ AX20 x ½ 14 44,5 1/10/ AX20 x ¾ 15 44,5 1/10/ AX20 x ,5 1/5/ AX25 x ¾ /5/ AX25 x ,5 1/5/ A32 x ,5 1/5/ A32 x 1¼ /5/ A40 x ,5 1/ A40 x 1¼ 19,5 56,5 1/ A40 x 1½ 19,5 55,2 1/ A50 x 1¼ 19,5 67,2 1/ A50 x 1½ 19,5 68,2 1/ A50 x / A63 x 2 23,5 73,7 1/ A75 x ,5 1/ A75 x 2½ /8 LK PressPex Kulmaliitin 90º Puristusliitin LK PAL- ja LK PE-X Universal-putkien liittämiseen. Tuote nro Koko L mm Pakk AX16 * 40 1/10/ AX /5/ AX /5/ A32 * 49,5 1/5/ A40 56,5 1/ A50 74,2 1/ A63 81,7 1/ A75 91,5 1/8 * Sopii myös LK Lattialämmitysputkelle (koko 16 2,0) ja LK Lämmitysputkelle (koko 32 2,9). Katso tuotevalikoima LK Lattialämmitys. 168

169 Tuoteluettelo Puristusliittimet Liittimet LK PressPex Kulmaliitin 90º, ulkokierre Puristusliitin LK PAL- ja LK PE-X Universal-putkien liittämiseen. Tuote nro Koko C mm G mm L mm Pakk AX16 x ⅜ ,5 1/10/ AX16 x ½ ,5 1/10/ AX16 x ¾ 35, /10/ AX20 x ½ ,5 1/10/ AX20 x ¾ ,5 1/10/ AX25 x ¾ /5/ AX25 x ,5 1/5/ A32 x 1 * ,5 1/5/ A32 x 1¼ ,5 1/5/ A40 x 1¼ 44,5 19,5 57,2 1/ A40 x 1½ 44,5 19,5 61,7 1/ A50 x 1¼ 50 19,5 69,7 1/ A50 x 1½ 50 19,5 73,7 1/ A50 x / A63 x ,7 1/20 Universal * Sopii myös LK Lämmitysputkelle (koko 32 2,9). Katso tuotevalikoima LK Lattialämmitys. LK PressPex Kulmaliitin 90º, sisäkierre Puristusliitin LK PAL- ja LK PE-X Universal-putkien liittämiseen. Tuote nro Koko C mm G mm L mm Pakk AX16 x ½ ,5 1/10/ AX16 x ¾ ,5 1/10/ AX20 x ½ ,5 1/10/ AX20 x ¾ ,5 1/10/ AX25 x ¾ 28, /5/ AX25 x 1 29, /5/ A32 x ¾ /5/ A32 x 1 32, /5/ A32 x 1¼ ,5 1/5/ A40 x 1¼ 38 19,5 58,5 1/ A40 x 1½ 38 19,5 60,5 1/ A50 x 1¼ 42 19,5 70,7 1/ A50 x 1½ 42 19,5 73,7 1/ A50 x ,5 79,5 1/ A63 x 2 48,5 23,5 81,7 1/16 169

170 Tuoteluettelo Puristusliittimet Liittimet LK PressPex Kulmaliitin 45º Puristusliitin LK PAL- ja LK PE-X Universal-putkien liittämiseen. Universal Tuote nro Koko L mm Pakk AX /5/ A /5/ A40 51,2 1/ A50 66,7 1/ A63 70,7 1/ A75 77,5 1/6 LK PressPex T-liitin Puristusliitin LK PAL- ja LK PE-X Universal-putkien liittämiseen. Tuote nro Koko C mm L mm Pakk AX16 39,5 79 1/5/ AX20 41,5 83 1/5/ AX25 45,5 91 1/5/ A /5/ A40 56, / A50 74,2 148,4 1/ A63 81,7 163,4 1/ A75 91, / AX16 x AX20 x AX /5/ AX20 x AX16 x AX /5/ AX20 x AX16 x AX /5/ AX20 x AX20 x AX /5/ AX20 x AX25 x AX20 43,5 89 1/5/ AX25 x AX16 x AX16 44,5 81 1/5/ AX25 x AX16 x AX20 43,5 81,5 1/5/ AX25 x AX16 x AX25 44,5 83 1/5/ AX25 x AX20 x AX16 44,5 85,5 1/5/ AX25 x AX20 x AX20 44,5 85,5 1/5/ AX25 x AX20 x AX /5/ AX25 x AX25 x AX ,5 1/5/ AX25 x AX25 x AX ,5 1/5/ AX25 x A32 x AX ,5 1/5/ A32 x AX16 x A /5/ A32 x AX20 x A /5/ A32 x AX25 x A /5/ A32 x AX20 x AX /5/ A32 x AX25 x AX25 49,5 92 1/5/ A32 x A32 x AX20 49,5 97,5 1/5/ A32 x A32 x AX25 49,5 99 1/5/50 170

171 Tuoteluettelo Puristusliittimet Liittimet Tuote nro Koko C mm L mm Pakk A32 x A40 x A32 51, / A32 x A50 x A / A40 x AX25 x AX25 54,5 93,5 1/ A40 x AX25 x A ,5 1/5/ A40 x AX16 x A40 52,5 89,4 1/ A40 x AX20 x A40 52,5 92 1/ A40 x AX25 x A / A40 x A32 x A ,5 1/ A40 x A32 x A / A40 x A40 x A32 56,5 110,5 1/ A40 x A50 x A40 68, / A50 x A32 x A32 59,5 112,7 1/ A50 x A32 x A40 59,5 115,2 1/ A50 x AX16 x A / A50 x AX20 x A / A50 x AX25 x A50 59,5 120,4 1/ A50 x A32 x A50 59,5 127,4 1/ A50 x A40 x A32 62, / A50 x A40 x A ,2 1/ A50 x A40 x A ,4 1/ A50 x A50 x A32 74,2 133,7 1/ A50 x A50 x A40 74,2 136,2 1/ A63 x AX25 x A ,4 1/ A63 x A32 x A ,4 1/ A63 x A40 x A63 68,5 139,4 1/ A63 x A40 x A50 68,5 138,4 1/ A63 x A50 x A50 80,7 149,4 1/ A63 x A50 x A63 80,7 150,4 1/ A63 x A63 x A40 81,7 149,5 1/ A63 x A63 x A50 81,7 162,4 1/10 Universal 171

172 Tuoteluettelo Puristusliittimet Liittimet LK PressPex T-liitin, haarassa ulkokierre Puristusliitin LK PAL- ja LK PE-X Universal-putkien liittämiseen. Universal Tuote nro Koko C mm G mm L mm Pakk AX16 x ½ /5/ AX20 x ½ /5/ A20 x ¾ /5/ AX25 x ½ /5/ AX25 x ¾ x AX /5/ AX25 x ¾ /5/ AX25 x R /5/ A32 x ¾ x AX /5/ A32 x ¾ /5/ A32 x /5/ A40 x 1 42, / A40 x 1¼ 44,5 19, / A50 x 1 47, ,4 1/ A50 x 1¼ 50 19,5 139,4 1/ A50 x 1½ 50 19,5 147,4 1/ A63 x 1¼ 56,5 19,5 141,4 1/ A63 x 1½ 56,5 19,5 149,4 1/ A63 x ,4 1/10 172

173 Tuoteluettelo Puristusliittimet Liittimet LK PressPex T-liitin, haarassa sisäkierre Puristusliitin LK PAL- ja LK PE-X Universal-putkien liittämiseen. Tuote nro Koko C mm G mm L mm Pakk AX16 x ½ /5/ AX20 x ½ 25, /5/ AX20 x ¾ 26, /5/ AX25 x ½ 26, /5/ AX25 x ¾ x AX20 27, ,5 1/5/ AX25 x ¾ 27, /5/ A32 x ½ 31, /5/ A32 x ¾ x AX25 31, /5/ A32 x G20 31, /5/ A32 x 1 32, /5/ A32 x 1¼ /5/ A40 x ¾ / A40 x 1 36, / A40 x 1¼ 38 19, / A50 x 1¼ 42 19,5 141,4 1/ A50 x 1½ 42 19,5 147,4 1/ A63 x ,5 163,4 1/ A75 x / A75 x /4 Universal LK PressPex T-liitin yhdistäjämutterilla Tuote nro Koko C mm G mm L mm Pakk UUTUUS A16 x ¾ x AX16 32,5 11, /5/ UUTUUS AX20 x ¾ x AX16 32,5 11, /5/ UUTUUS AX20 x ¾ x AX20 32,5 11, /5/ AX25 x ¾ x AX ,5 122,5 1/5/ AX25 x ¾ x AX , /5/ A32 x ¾ x AX25 37, /5/ A32 x ¾ x A , /5/40 LK PressPex Puristuskytkentäliitin T-haara LK PressPex T-haara on varustettu yhdistäjämutterilla LK PE-X- ja LK PAL Universal-putken liittämistä varten LK Jakotukkiin UNI. Tuote nro Koko C mm G mm L mm Pakk ½ x AX16 x AX ,5 1/5/

174 Tuoteluettelo Puristusliittimet Liittimet LK PressPex Tulppa Puristusliitin LK PAL- ja LK PE-X Universal-putkien tulppaamiseen. Universal Tuote nro Koko L mm Pakk AX16 29,5 1/10/ AX20 29,5 1/10/ AX /5/ A /5/ A40 34,5 1/ A50 46,7 1/ A63 47,7 1/45 LK PressPex Tulppa ilmauksella Puristusliitin LK PAL ja LK PE-X Universal-putkien tulppaamiseen lämmitys- ja käyttövesijärjestemien ilmauksen/tiiviyskokeen ajaksi. Tuote nro Koko L mm Pakk AX /10/600 LK PressPex Suora Muuntokappale Universalputki - Cu Puristusliitin LK PAL- ja LK PE-X Universal-putkien liittämiseen. * Tuote nro Koko D mm L mm Pakk AX16 x 12 25,5 55 1/10/ AX16 x 15 25,5 55 1/10/ AX16 x 22 25,5 55 1/10/ AX20 x 15 25,5 55 1/10/ AX20 x 22 25,5 55 1/10/ AX25 x 22 25,5 56,5 1/5/ AX25 x 28 25,5 56,5 1/5/ A32 x 28 * 25,5 56,5 1/5/ A32 x ,5 1/5/80 * Sopii myös LK Lämmitysputkelle (koko 32 2,9). Katso tuotevalikoima LK Lattialämmitys. ** Käytettäessä PressPex-liitintä, jossa on messinkinen holkki (EN 12164, CW602N), tämä liitetään kyseisen valmistajan ohjeiden mukaan. LK >B<Press- ja LK Conex-liittimiä varten on tarkat ohjeet kyseisen tuoteryhmän asennusohjeissa. 174

175 Tuoteluettelo Puristusliittimet Liittimet LK PressPex Kulma Muuntokappale Universal-putki - CU Puristusliitin LK PAL- ja LK PE-X Universal-putkien liittämiseen.* Tuote nro Koko D mm H mm L mm Pakk AX16 x 15 25, ,5 1/10/ AX20 x 15 25, ,5 1/10/ AX20 x 22 25, /10/ AX25 x 22 22, /5/ A32 x 28 25, ,5 1/5/60 * Käytettäessä PressPex-liitintä, jossa on messinkinen holkki (EN 12164, CW602N), tämä liitetään kyseisen valmistajan ohjeiden mukaan. LK >B<Press- ja LK Conex-liittimiä varten on tarkat ohjeet kyseisen tuoteryhmän asennusohjeissa. Universal UUTUUS LK Muuntokappale G20 - CU22 Yhdistäjämutterilla varustettu PressPex-liitin kupariputken liittämiseen LK Jakotukkiin UNI. Kun käytetään PressPex-liitintä, jossa on messinkinen holkki (EN 12164, CW602N), tämä liitetään liitinvalmistajan ohjeiden mukaisesti. LK >B<Press- ja LK Conex -liittimiä varten on selvät ohjeet kyseisen tuoteryhmän asennusohjeessa. Tuote nro Rakenne G mm L mm Pakk ¾ x CU ,5 1/5/160 L G LK PressPex Puristuskytkentäliitin PressPex-liitin yhdistäjämutterilla LK PE-X- ja LK PAL Universal-putken LK Jakotukkiin UNI. Tuote nro Koko G mm L mm Pakk AX16 x ½ 9 48,5 1/5/ AX16 * /10/ AX20 x ½ 9,5 48 1/10/ AX20 x ¾ /10/ AX25 x ¾ 11 54,5 1/10/ A32 x ¾ 14 55,5 1/5/120 * Sopii myös LK Lattialämmitysputkelle (koko 16 2,0). Katso tuotevalikoima LK Lattialämmitys. 175

176 Tuoteluettelo Puristusliittimet Liittimet LK PressPex Puristuskytkentäliitin kulma PressPex-kulmaliitin yhdistäjämutterilla LK PE-X ja LK PAL Universal-putkien liittämiseen LK Jakotukkiin UNI. Universal Tuote nro Koko C mm G mm L mm Pakk AX16 x ½ 36, ,5 1/10/ AX16 x ¾ ,5 1/10/ AX20 x ¾ ,5 1/10/ AX25 x ¾ 33, /5/160 LK PressPex Patteriliitin M22 Yhdistäjämutterilla varustettu PressPex-liitin LK PE-X- ja LK PAL Universalputken liittämiseen patteriliittimeen M22. Tuote nro Koko G mm L mm Pakk AX16 x M /10/ AX20 x M /10/220 UUTUUS LK PressPex Patteriliitin kulma Yhdistäjämutterilla varustettu PressPex-liitin LK PE-X- ja LK PAL Universal-putken liittämiseen patteriliittimeen M22. Tuote nro Koko C mm G mm L mm Pakk AX16 x M22 kulma 27, ,5 1/10/ AX20 x M22 kulma 29, ,5 1/10/

177 Tuoteluettelo Puristusliittimet Liittimet LK PressPex Radiaattori haaroitus Helppoa ja tukevaa lämpöpatteriin liitäntää varten radiaattorinousulinjasta ilman s-käyrää. Sekä runko-osien että lähtöjen väli on k/k 40 mm. Tuote nro A mm B mm C mm H mm Pakk , / , / , /30 Universal LK PressPex Suoraliitin yhdistäjämutterilla Puristusliitin LK PAL- ja LK PE-X Universal-putkien liittämiseen. Tasotiivistykseen. Teflontiiviste mukana. Tuote nro Koko G mm L mm Pakk AX16 x ½ 9,5 50 1/10/ AX16 x ¾ 9,5 50 1/10/ AX20 x ¾ 9,5 49,5 1/10/ AX25 x ¾ suora 15 47,5 1/10/ AX25 x 1 9,5 51,5 1/5/ A32 x 1 9,5 55 1/5/ A32 x 1 ¼ 9,5 52,5 1/5/ A40 x 1 ¼ 9,5 57 1/ A50 x 1 ½ 9,5 74 1/ A63 x 2½ /1 177

178 Tuoteluettelo Puristusliittimet Liittimet LK PressPex Kulmaliitin yhdistäjämutterilla Puristusliitin LK PAL- ja LK PE-X Universal-putkien liittämiseen. Tasotiivistykseen. Teflontiiviste mukana. Universal Tuote nro Koko C mm G mm L mm Pakk AX16 x ½ ,5 1/10/ AX16 x ¾ ,5 1/10/ AX20 x ¾ ,5 1/10/ AX25 x ¾ /5/ AX25 x 1 45,5 11,5 49 1/5/80 LK PressPex Hanakulma Puristusliitin LK PAL- ja LK PE-X Universal-putkien liittämiseen. Tuote nro Koko C mm G mm H mm L mm Pakk AX16 x ½ /10/ AX20 x ½ /10/ AX20 x ¾ 26, ,5 1/10/ AX25 x ¾ 28, ,5 1/5/90 LK PressPex Hanakulma sprinkleri PressPex hanakulma AX25 -liitännällä. Käytetään yhdessä asuntosprinklerin kanssa. Tuote nro Koko C mm G mm H mm L mm Pakk AX25 x ½ 27, /5/90 178

179 Tuoteluettelo Puristusliittimet Liittimet LK PressPex Hanakulma sprinkleri läpivirtaus PressPex hanakulma kahdella AX25 - läpivirtausliitännällä. Käytetään yhdessä asuntosprinklerin kanssa. Tuote nro Nimike Koko C mm G mm H mm L mm Pakk Keltainen AX25 x ½ 32, ,5 103,5 1/5/100 Universal LK PressPex Suoraliitin AX16 Cu10 Suora PressPex-liitin LK PE-X- ja PAL Universal-putkia AX16 varten. Toisella puolella on puserrusliitin 10 mm kupariputkea varten esim. tiskiallassekoittajiin. Tuote nro Koko L mm Pakk AX16 x Cu /10/ AX16 x Cu /10/ AX16 x Cu /10/320 LK PressPex Kulmaliitin AX16xCu Kulma PressPex-liitin LK PE-X- ja PAL Universal-putkia AX16 varten. Toisella puolella on puserrusliitin 10 mm kupariputkea varten esim. tiskiallassekoittajiin. Tuote nro Koko C mm L mm Pakk AX16 x Cu ,5 1/10/ AX16 x Cu ,5 1/10/ AX16 x Cu ,5 1/10/

180 Tuoteluettelo Puristusliittimet Liittimet LK PressPex Palloventtiili AX16xCu10 Universal Palloventtiili, jossa PressPex -liitäntä LK PE-X- ja PAL Universal-putkia AX16 varten. Toisella puolella on puserrusliitin 10 mm kupariputkia varten esim. tiskiallassekoittimiin. Jos puserrusliittimestä poistetaan mutteri, saadaan 3/8 uk liitin. Tuote nro Koko C mm L mm Pakk AX16 x Cu /18/144 LK PressPex Liukumuhvi Puristusliitin LK PAL- ja LK PE-X Universal-putkien liittämiseen. Liittimen syvyysmitta on säädettävissä 20 mm. Tuote nro Koko A mm B mm C mm D mm E mm Pakk AX ,5 56, /8/ AX ,5 56, /8/ AX /7/ AX /5/45 LK PressPex Jatkoliitin Eripaksuisten LK PAL -putkien liittämiseen. Tuote nro Koko Pakk x 2,5 mm / 20 x 2,0 mm 1/10/ x 3,5 mm / 25 x 2,5 mm 1/10/

181 Tuoteluettelo Puristusliittimet Lisälaitteet Puristusliittimet Lisälaitteet LK Lämpömittaritasku LK Lämpömittaritaskua käytetään yhdessä LK PressPex T-haaran ½ sk (Ø16 tuotenro , Ø20 tuotenro , Ø25 tuotenro ) ja LK Lämpömittarin 0 80 C (tuotenro ) kanssa. Tämä mahdollistaa lämpömittarin sijoituksen niin lämmitys- kuin käyttövesijärjestelmien putkin. Universal Tuote nro Pakk LK Lämpömittari 0 80 C Sopii laitteisiin: LK Jakotukki RF, LK Jakajasekoitusryhmä VS, LK Jakajasekoitusryhmä CS, LK OptiFlow Evo II Tuote nro Lämpötila-alue Pakk C 1/20 LK PressPex Liitinputki, suora, tulpattu Puristusliitin LK PAL- ja LK PE-X Universal-putkien liittämiseen. Tarkoitettu sekä käyttövesi- että lämmitysjärjestelmiin. Liitinputki on puolikovaa niklattua kupariputkea, 15 x 1 mm. Liitinputkea ei sa taivuttaa. Tuote nro Koko Pituus Pakk AX16 x mm 1/10/50 LK PressPex Liitinputki V, tulpattu Puristusliitin LK PAL- ja LK PE-X Universal-putkien liittämiseen. Tarkoitettu sekä käyttövesi- että lämmitysjärjestelmiin. Liitinputki on puolikovaa niklattua kupariputkea, 15 x 1 mm. Liitinputkea ei sa taivuttaa. Tuote nro Koko Pituus Lisätiedot Pakk AX16 x mm Varsi 300 mm 1/10/50 LK PressPex Liitinputki T, tulpattu Puristusliitin LK PAL- ja LK PE-X Universal-putkien liittämiseen. Tarkoitettu sekä käyttövesi- että lämmitysjärjestelmiin. Liitinputki on puolikovaa niklattua kupariputkea, 15 x 1 mm. Liitinputkea ei sa taivuttaa. Tuote nro Koko Pituus Lisätiedot Pakk AX16 x mm Varsi 300 mm 1/ AX20 x mm Varsi 300 mm 1/10 181

182 Tuoteluettelo PushFit PushFit LK PushFit -liittimet on tyyppihyväksytty LK PE-X Universal-putkiin Universal LK PushFit -liittimiä saa käyttää ainoastaan LK PE-X Universal-putkien kanssa. LK PushFit on tarkoitettu lämmitys-, käyttövesi- ja jäähdytysjärjestelmiin, eikä liittimiä saa käyttää kaasun jakelujärjestelmissä. Merkintä X tarkoittaa, että liitin sopii LK PE-X Universal-putkiin. LK PushFitissä on toimitettaessa niklattu liitinpesä, koot LK Universal -käsikirjassa on PushFit-liitoksien asennusohjeet. Huom! Mukana toimitettava tukiholkki asennetaan PE-X-putkeen. Merkitse aina erikokoisten putkien työntösyvyys putkeen. Työntösyvyys 16 mm:n putkessa on 23 mm sekä 20 ja 25 mm:n putkessa 27 mm. Kun putki on asennettu PushFit-liittimeen, tarkista että työntösyvyysmerkintää tuskin näkyy. Vedä putkesta varmistaaksesi, että liitin on kunnolla kiinni. Jos liitos pitää purkaa, käytetään LK Irrotustyökalua tai LK SmartToolia. Jos asennat saman PE-X-putken uudelleen, tarkista ettei liittimen tartuntarengas ole vaurioittanut putkea. Siinä tapauksessa PE-X-putki katkaistaan vähintään merkityn työntösyvyyden kohdalta. LK suosittelee saumatonta putki putkessa -rakennetta näkyvien liitoskohtien väliin, tai että liitoskohdat sijoitetaan tiloihin, missä on vuodonilmaisu. Saumaton asennus on aina varmin vaihtoehto. Merkintä Liitin putkikokoihin X ,2 X ,8 X ,5 182

183 Tuoteluettelo PushFit LK PushFit Suoraliitin LK PE-X Universal-putkelle tarkoitettu Push-liitin. Toimitus sisältää tukiholkin. Tuote nro Käyttötarkoitus Koko Pakk PE-X X16 1/10/ PE-X X20 1/10/ PE-X X25 1/10/ PE-X X20 x X16 1/10/ PE-X X25 x X20 1/10/90 Universal LK PushFit Suoraliitin ulkokierre LK PE-X Universal-putkelle tarkoitettu Push-liitin. Toimitus sisältää tukiholkin. Tuote nro Käyttötarkoitus Koko Pakk PE-X X16 x ½ 1/10/ PE-X X16 x ¾ 1/10/ PE-X X20 x ½ 1/5/ PE-X X20 x ¾ 1/10/ PE-X X20 x 1 1/5/ PE-X X25 x ½ 1/5/ PE-X X25 x ¾ 1/10/ PE-X X25 x 1 1/5/70 LK PushFit Suoraliitin sisäkierre LK PE-X Universal-putkelle tarkoitettu Push-liitin. Toimitus sisältää tukiholkin. Tuote nro Käyttötarkoitus Koko Pakk PE-X X16 x ½ 1/10/ PE-X X16 x ¾ 1/10/ PE-X X20 x ½ 1/5/ PE-X X20 x ¾ 1/10/ PE-X X25 x ½ 1/5/ PE-X X25 x ¾ 1/10/ PE-X X25 x 1 1/5/70 183

184 Tuoteluettelo PushFit LK PushFit Kulmaliitin 90 LK PE-X Universal-putkelle tarkoitettu Push-liitin. Toimitus sisältää tukiholkin. Universal Tuote nro Käyttötarkoitus Koko Pakk PE-X X16 1/10/ PE-X X20 1/10/ PE-X X25 1/5/50 LK PushFit Kulmaliitin 90º ulkokierre LK PE-X Universal-putkelle tarkoitettu Push-liitin. Toimitus sisältää tukiholkin. Tuote nro Käyttötarkoitus Koko Pakk PE-X X16 x ½ 1/10/ PE-X X16 x ¾ 1/10/ PE-X X20 x ¾ 1/10/ PE-X X25 x ¾ 1/10/80 LK PushFit Kulmaliitin 90º sisäkierre LK PE-X Universal-putkelle tarkoitettu Push-liitin. Toimitus sisältää tukiholkin. Tuote nro Käyttötarkoitus Koko Pakk PE-X X16 x ½ 1/10/ PE-X X16 x ¾ 1/10/ PE-X X20 x ¾ 1/10/ PE-X X25 x ¾ 1/10/80 LK PushFit T-liitin LK PE-X Universal-putkelle tarkoitettu Push-liitin. Toimitus sisältää tukiholkin. Tuote nro Käyttötarkoitus Koko Pakk PE-X X16 1/10/ PE-X X20 1/5/ PE-X X25 1/5/ PE-X X20 x X16 x X20 1/10/ PE-X X20 x X20 x X16 1/5/ PE-X X25 x X20 x X25 1/5/40 184

185 Tuoteluettelo PushFit LK PushFit T-liitin sisäkierre LK PE-X Universal-putkelle tarkoitettu Push-liitin. Toimitus sisältää tukiholkin. Tuote nro Käyttötarkoitus Koko Pakk PE-X X16 x ½ x X16 1/5/ PE-X X20 x ½ x X20 1/5/ PE-X X25 x ¾ x X25 1/5/40 Universal LK PushFit Tulppa LK PE-X Universal-putkelle tarkoitettu Push liittimellä varustettu tulppa. Toimitus sisältää tukiholkin Tuote nro Käyttötarkoitus Koko Pakk PE-X X16 1/10/ PE-X X20 1/10/ PE-X X25 1/10/180 LK PushFit Suoraliitin yhdistäjämutterilla LK PE-X Universal-putkelle tarkoitettu Push-liitin. Toimitus sisältää tukiholkin. Tuote nro Käyttötarkoitus Koko Pakk PE-X X16 x ½ 1/5/ PE-X X20 x ½ 1/5/ PE-X X25 x ¾ 1/5/80 LK PushFit Kulmaliitin yhdistäjämutterilla LK PE-X Universal-putkelle tarkoitettu Push-liitin. Toimitus sisältää tukiholkin. Tuote nro Käyttötarkoitus Koko Pakk PE-X X16 x ½ 1/5/ PE-X X20 x ½ 1/5/ PE-X X25 x ¾ 1/5/60 LK PushFit Hanakulma LK PE-X Universal-putkelle tarkoitettu Push-liitin. Toimitus sisältää tukiholkin. Tuote nro Käyttötarkoitus Koko Pakk PE-X X16 x ½ 1/5/90 185

186 Tuoteluettelo PushFit LK PushFit Tulppa 16 mm Käyttämättömän 16 mm lähdön tulppaukseen LK Jakotukissa UNI Push tai LK PushFit -liittimessä. Universal Voidaan myös käyttää tulppana koeponnistuksessa. Tuote nro Käyttötarkoitus Koko Pakk LK PushFit 16 1/10/500 LK Tukiholkki PushFit Tukiholkki, jota käytetään LK PushFit -liittimessä. Huom! Tukiholkki sisältyy LK PushFit -liittimen hintaan. Huom! Tarkoitettu ainoastaan LK PushFit -tuotteille. Tuote nro Käyttötarkoitus Pakk LK PushFit X16 1/100/ LK PushFit X20 1/100/ LK PushFit X25 1/100/500 LK Irrotustyökalu PushFit Irrotustyökalu LK PushFit -liittimiä varten. Tuote nro Koko Pakk X16 1/100/ X20 1/100/ X25 1/100/500 LK Putkipihdit Push LK Putkipihdit Push helpottavat LK PE-X Universal-putken asennusta LK Push- Fit -liittimiin esimerkiksi ahtaissa tiloissa. LK Putkipihdit Push sopivat putkikokoihin 16, 20 ja 25. Tuote nro Putkelle kokoa Pakk , 20,

187 Tuoteluettelo Puserrusliittimet Puserrusliittimet Kupariputkeen tarkoitetut Conex-tyyppiset LK Puserrusliittimet voidaan helposti muuttaa PE-X- ja PALputkeen sopiviksi LK Liitinsarjan avulla. Kaikki mutterilla ja puserrusrenkaalla varustetut Conex-liitinrungot Cu15-putkelle voidaan asentaa LK PAL Universal-putkeen A16 ja LK PE-X Universal-putkeen X16 LK Liitinsarjan AX16 avulla. Kaikki mutterilla ja puserrusrenkaalla varustetut Conex-liitinrungot Cu22-putkelle voidaan asentaa LK PAL Universal-putkeen A20 ja LK PE-X Universal-putkeen X20 LK Liitinsarjan AX20 avulla. Universal Kaikki mutterilla ja puserrusrenkaalla varustetut Conex-liitinrungot Cu28-putkelle voidaan asentaa LK PAL Universal-putkeen A25 ja LK PE-X Universal-putkeen X25 LK Liitinsarjan AX25 avulla. Kaikki mutterilla ja puserrusrenkaalla varustetut Conex-liitinrungot CU35-putkelle voidaan asentaa LK PAL Universal-putkeen A32 LK Liitinsarjan A32 avulla. Merkintä Putkikoko AX16 16 x 2,0 ja 16 x 2,2 AX20 20 x 2,5 ja 20 x 2,8 AX25 25 x 3,5 A32 32 x 3,0 LK Liitinsarja AX16 LK Universal-putken A16 ja X16 liittämiseen Conex-liittimeen Cu15 ja LK Jakotukkiin UNI. Toimitetaan täydellisenä, varustettuna mutterilla, halkaistulla puserrusrenkaalla ja tukiholkilla. Tuote nro on keltaisesta messingistä ja tuote nro on kromattu. Tuote nro Käyttötarkoitus Koko Pakk PE-X/PAL AX16 x ½ 1/10/ PE-X/PAL AX16 x ½ 1/10/300 LK Liitinsarja LK PAL- ja LK PE-X Universal-putken A tai X liittämiseen Conex-liittimeen tai vastaavaan. Käytetään olemassa olevan liittimen 22, 28 tai 35 mm mutterin kanssa. Toimitetaan varustettuna halkaistulla puserrusrenkaalla ja tukiholkilla. Tuote nro Koko Olemassa oleva mutteri Pakk AX20 22 mm 1/10/ AX25 28 mm 1/10/ A32 35 mm 1/10/

188 Tuoteluettelo Puserrusliittimet LK Patteriliitin LK PE-X- ja LK PAL Universal-putkien kytkentäliitin patteriliittimeen M22. Universal Tuote nro Rakenne Koko Pakk Niklattu AX16 x M22 1/10/ Niklattu AX20 x M22 1/2/200 LK Koeponnistustulppa AX16 Air LK Koeponnistustulppa AX16 Air PE-X ja PAL Universal-putkille on koeponnistustulppa ilmanpoistimella lämmitys- ja käyttövesijärjestemien nopeaan ilmaukseen/tiiviyskoestukseen. Varaosana saatavana myös irtonainen puserrusrengas, tuote Tuote nro Nimike Koko Pakk Kokonainen koeponnistustulppa AX16 1/10/ Puserrusrengas AX16 1/10/500 LK Puoliliitin Kromattu Toimitetaan kuitutiivisteen kanssa. Tuote nro Rakenne Koko Pakk Kromattu X16 x ½ 1/10/200 LK PressPex Suoraliitin AX16 Cu10 Suora PressPex-liitin LK PE-X- ja PAL Universal-putkia AX16 varten. Toisella puolella on puserrusliitin 10 mm kupariputkea varten esim. tiskiallassekoittajiin. Tuote nro Koko L mm Pakk AX16 x Cu /10/ AX16 x Cu /10/ AX16 x Cu /10/

189 Tuoteluettelo Puserrusliittimet LK PressPex Kulmaliitin AX16xCu Kulma PressPex-liitin LK PE-X- ja PAL Universal-putkia AX16 varten. Toisella puolella on puserrusliitin 10 mm kupariputkea varten esim. tiskiallassekoittajiin. Tuote nro Koko C mm L mm Pakk AX16 x Cu ,5 1/10/ AX16 x Cu ,5 1/10/ AX16 x Cu ,5 1/10/170 Universal LK Kulmaliitin ½ ulk. x 15 Cu Kulmaventtiili, jossa 15 mm holkki sekä ½ ulkokierreliitäntä. ½ liitäntä voidaan helposti varustaa liitinsarjalla AX16 varten, esim. Tuote nro tai * Tuote nro Koko Pakk ½ UK x 15 Cu 1/10/300 * Käytettäessä liitintä, jossa on messinkinen holkki (EN 12164, CW602N) tämä liitetään kyseisen valmistajan ohjeiden mukaan. LK >B<Press- ja LK Conex -liittimiä varten on selvät ohjeet kyseisen tuoteryhmän asennusohjeessa. 189

190 Tuoteluettelo Venttiilit Venttiilit LK PressPex Palloventtiili AX16xCu10 Universal Palloventtiili, jossa PressPex -liitäntä LK PE-X- ja PAL Universal-putkia AX16 varten. Toisella puolella on puserrusliitin 10 mm kupariputkia varten esim. tiskiallassekoittimiin. Jos puserrusliittimestä poistetaan mutteri, saadaan 3/8 uk liitin. Tuote nro Koko C mm L mm Pakk AX16 x Cu /18/144 LK Kulmapalloventtiili 230 ulkohalk./ulkohalk. Liitettäessä LK PE-X- ja PAL Universal-putkeen X16 tai A16, venttiiliin asennetaan LK Liitinsarja AX16. Siirryttäessä Cu15-putkesta pienempään kupariputkeen käytetään LK Conex 68 -supistussarjaa. Toimitetaan kromattuna sulkimella. Tuote nro Koko Pakk Cu 15 x Cu 15 1/10 LK Palloventtiili Asennettaan LK Jakotukkiin UNI. Venttiiliin asennetaan LK Tasosovitin. Toimitetaan kromattuna sulkimella ja yhdistäjämutterilla. Tuote nro Koko Pakk ½ x AX16 1/ ¾ x AX20 1/10 190

191 Tuoteluettelo Venttiilit LK Palloventtiili 276, suora UK/yhdistäjämutterilla LK Jakotukkiin UNI asennettava sulkuventtiili sinkkikadon kestävästä messingistä. Voidaan helposti varustaa LK PressPex Puristuskytkentäliittimellä (tuote nro ja ) tai LK Kytkentäliittimellä (tuote nro ja ). Huom! Jos venttiilin tasotiivistemutteri asennetaan jakotukin ulkokierteeseen, pitää käyttää LK Tasosovitinta (tuote nro ). Toimitukseen kuuluu tiiviste. Universal Tuote nro Koko Väri Pakk ¾ Sininen väännin 1/ ¾ Punainen väännin 1/10 UUTUUS LK Palloventtiilli Cu22 x G20 UK Puserrusliittimellä varustettu sulkuventtiili sinkkikadon kestävästä messingistä 22 mm kupariputkille sekä ulkokierteinen ¾ Eurocone. Ulkokierteinen ¾ voidaan helposti varustaa LK PressPex Puristuskytkentäliitimellä (tuotenro ja ) tai LK Kytkentäliittimellä (tuotenro ja ). Tuote nro Koko Väri Pakk Cu22 x ¾ Punainen väännin 1/ Cu22 x ¾ Sininen väännin 1/10 LK Palloventtiili 507 K, suora sisäkierre/ulkokierre Sulkuventtiili sinkkikadon kestävästä messingistä asennettavaksi LK Jakotukkiin UNI. Voidaan helposti varustaa LK Puristuskytkentäliittimellä (Tuote nro ja ) tai LK Kytkentäliittimellä (Tuote nro ja ). Tuote nro Koko Väri Pakk ¾ Sininen väännin 1/ ¾ Punainen väännin 1/10 191

192 G 1" G 1" 46 Tuoteluettelo Venttiilit UUTUUS LK Palloventtiili 434, suora sisäkierre/ulkokierre Jakotukkiin UNI-25 asennettava sulkuventtiili sinkkikadon kestävästä messingistä. Universal Tuote nro Koko Väri Pakk Sininen väännin 1/ Punainen väännin 1/ LK Palloventtiili 509 K, kulma sisäkierre/ulkokierre Sulkuventtiili sinkkikadon kestävästä messingistä asennettavaksi LK Jakotukkiin UNI. Voidaan helposti varustaa LK Puristuskytkentäliittimellä (Tuote nro ja ) tai LK Kytkentäliittimellä (Tuote nro ja ). Tuote nro Koko Väri Pakk ¾ Sininen väännin 1/ ¾ Punainen väännin 1/10 UUTUUS LK Palloventtiili 508 K, kulma UK Voidaan helposti varustaa LK PressPex Puristuskytkentäliittimellä (tuotenro ja ) tai LK Kytkentäliittimellä (tuotenro ja ). Voidaan myös liittää LK PressPex T-haaran lähtöön sisäkierteisellä yhdistäjämutterilla , , , , , Tuote nro Koko Väri Pakk /4 Sininen väännin 1/ /4 Punainen väännin 1/10 G 3/ ,5 32,5 G 3/

193 Tuoteluettelo Työkalut Kalibrointi ja viistäminen Työkalut Kalibrointi ja viistäminen LK PressPex Kalibrointityökalu F9 Putken pään samanaikaiseen viistämiseen ja kalibrointiin. Huom! Viistäminen on välttämätöntä, jottei PressPex-liittimen O-rengas vaurioituisi, kun putki työnnetään sisään. Kalibrointityökalut sopivat niin LK vääntimeen kuin porakoneeseenkin. Porakonetta käytettäessä kierrosluku ei saa ylittää 500 rpm. Universal Kalibrointityökalu on ensisijaisesti tarkoitettu PAL Universal-putkelle, mutta sopii myös PE-X Universal-putkelle. PE-X-putkea varten voidaan käyttää myös putkijyrsimiä ja jäysteenpoistimia, joita yleensä käytetään kupariputkiin. Kokoja varten kalibrointityökalussa on ulkoinen suojakori muovista. Kokoja varten kalibrointityökalussa on sisäinen suojareunus ruostumattomasta teräksestä. Tuote nro Putkelle kokoa Pakk AX AX AX A A A A A75 1 LK Väännin kalibrointityökalulle Väännin, joka sopii kaiken kokoisiin LK Kalibrointityökaluihin F9. Tuote nro Putkelle kokoa Pakk AX16-A75 1 LK Set F9 Kalibrointityökalu A16-A32 Täydellinen sarja, joka sisältää LK PressPex -kalibrointityökalun F9 kokoja AX16, AX20, AX25 ja A32 varten sekä yhden vääntimen. Toimitetaan sinisessä muovilaukussa. Tuote nro Putkelle kokoa Pituus Leveys Korkeus Täyd. laukun paino Pakk AX16-A ,12 kg 1 193

194 Tuoteluettelo Työkalut Kalibrointi ja viistäminen LK Kalibrointisarja UNI Universal Työkalu putkenpään manuaaliseen viistämiseen ja kalibrointiin. Huom! Viistäminen on välttämätön, jottei PressPex-liittimen O-rengas vaurioituisi, kun putki työnnetään sisään. Kalibrointityökalu on ensisijaisesti tarkoitettu PAL Universal-putkiin, mutta sopii myös PE-X Universal-putkiin. PE-X-putkiin voidaan käyttää myös putkijyrsimiä ja viistetyökaluja, joita yleensä käytetään kupariputkiin. Tuote nro Putkelle kokoa Pakk AX16, AX20 & AX25 1/10/50 LK Viistetyökalu mm muovi-, kupari- ja teräsputken sisäiseen ja ulkoiseen viistämiseen. Huom! LK PAL -putkiin käytetään erityisiä kalibrointityökaluja. Tuote nro Putken koko Pituus Pakk mm 85 mm 1 LK Rasiajyrsin UNI Jyrsintyökalu, jolla katkaistaan kätevästi kaula sopivan pituiseksi valmiiseen seinään kaikista LK Hanakulmarasioista: UNI, UNI Push. Tuote nro Pakk /50 UUTUUS LK Rasiajyrsin UNI Jyrsintätyökalu, jolla katkaistaan kätevästi LK Hanakulmarasian UNI ja - UNI Push kaulus sopivaan korkoon seinäpinnan kanssa. Tämä rasiajyrsin on mainio, kun pintakerroksena on muovimatto. Huom! Tuote ei sovellu käytettäväksi tuotteen LK Hanakulmarasia velettaviin betoniseiniin eikä LK Hanakulmarasian jatkoholkin kanssa. Tuote nro Pakk /50 LK Jyrsintätyökalu DB Jyrsintätyökalulla katkaistaan LK Viemäröintikulma sopivan pituiseksi. Tuote nro Pituus Pakk /50 194

195 Tuoteluettelo Työkalut Sakset Työkalut Sakset LK Universalsakset mm PE-X-putken sekä mm suojaputken katkaisemiseen. Tuote nro Suojaputkelle kokoa PE-X-putkelle Pakk mm mm 1 Universal UUTUUS LK Suojaputken leikkuri 25 LK Suojaputken leikkuri 25 on tarkoitettu suojaputken katkaisemiseen seinän tai lattian putkilähdöstä, jossa on PEX- tai PAL-putki-putkessa. Suojaputken koko 25 mm. Maksimi asennusväli k/k 40 mm. Leikkaa lähellä seinää naarmuttamatta laattaa Tuote nro Suojaputkelle kokoa Pakk mm 1/1250 LK Putkisakset Topcut LK Putkisakset Topcut ovat korkealuokkaiset putkisakset PE-X- ja PAL-putkien leikkaamiseen. LK Topcut Putkisaksia on kahdenkokoisia: 8 26 sekä mm putkia varten. LK Topcutissa 8 26 on automaattinen palautus. LK Topcutissa on leikkausvoiman siirto. Sakset on valmistettu magnesiumseoksesta, mikä tekee niistä kevyet vankasta rakenteestaan huolimatta. Laatuteräksestä valmistetut terät on päällystetty teflonilla. Lisävarusteena löytyy vaihtoteriä, jotka vaihdetaan helposti ilman työkaluja. Tuote nro Nimike Putkelle kokoa Pakk Topcut mm Topcut mm 1 LK Varaterä Topcut Vaihtoterä LK Putkisaksiin Topcut. Terän vaihtoon ei tarvita työkaluja. Tuote nro Nimike Käyttötarkoitus Koko Pakk LK Vaihtoterä 26 LK Topcut mm LK Vaihtoterä 42 LK Topcut mm 1 195

196 Tuoteluettelo Työkalut Sakset LK Putkileikkuri 75 Putkileikkuri suuremman LK PAL Universal-putken katkaisemiseen. Universal Huom! Putkileikkuria ei saa käyttää metalliputken katkaisemiseen, koska pyöröterää ei ole tehty tätä varten. Tuote nro PAL-putkelle Pakk mm 1/25 196

197 Tuoteluettelo Työkalut Taivutustyökalut Työkalut Taivutustyökalut LK Taivutusjousi ULK LK PAL Universal-putken A kylmätaivutukseen ja LK PE-X Universal-putken X kuumataivutukseen. Jousta käytetään putken ulkopuolella. Tuote nro Putkelle kokoa Pituus Pakk X16 & A mm X20 & A mm X25 & A mm 1 Universal LK Taivutusjousi Universal putkelle LK PAL Universal-putken A kylmätaivutukseen ja LK PE-X Universal-putken X kuumataivutukseen. Jousta käytetään putken sisäpuolella. Tuote nro Putkelle kokoa Pituus Pakk X16 & A mm 1/25/ X20 & A mm 1/15/ X25 & A mm 1/9/ A mm 1/4/ A mm 1/2/12 LK Taivutustyökalu PAL Multi , 20, 25 ja 32 mm LK PAL Universal-putken kylmätaivutukseen. Toimitetaan peltilaatikossa. Tuote nro PAL-putkelle Pakk mm 1 LK Taivutustyökalu PAL Erikoistyökalu LK PAL Universal-putken tarkkuustaivutusta varten. Työkalussa on selkeä asteikko, joka osoittaa halutun taivutuskulman. Taivutustyökalu on saatavana LK PAL Universal putkia 16, 20, 25, 32 ja 40 mm varten. Valmistettu alumiinista. Tarkka merkintä kutakin kokoa varten. Tuote nro PAL-putkelle Pakk

198 Tuoteluettelo Työkalut Telineet ja jalustat Työkalut Telineet ja jalustat LK Jakotukkiteline Universal Teline LK Lattialämmitysjakotukin RF tai LK Käyttövesijakotukin UNI kiinnittämiseen asennettaessa maanvaraiseen laattaan. Käyttövesijakotukki asennetaan LK Jakotukkikonsoliin. Lisävarusteena on saatavilla putkenkannakkeita pultteineen (tuote nro ) LK Jakotukkikaapin VT tai LK Jakotukkikaapin UNI kiinnittämiseen asennettaessa maanvaraiseen laattaan. Jakotukkiteline on portaattomasti säädettävissä korkeus- ja sivusuunnassa. LK Jakotukkitelineen mukana tulee kaksi aallotettua 300 mm suojaputkea, jotka estävät telineen jalkojen tarttumisen betonivaluun. Siten teline voidaan käyttää uudelleen. Tuote nro Leveys Korkeus Paino Pakk mm 1500 mm 9,5 kg 1 LK Kaappiteline LK Kaappiteline on tarkoitettu LK Jakotukkikaapin VT RF, LK Sekoitus- ryhmäkaapin VS2 ja LK Jakotukkikaapin UNI tilapäiseen kiinnitykseen/ripustukseen. Telinettä käytetään lattialämmityksen/käyttövesijärjestelmän asennuksessa maanvaraiseen laattaan, kun kaappi asennetaan ennen betonilaatan valua. Kaappiteline sisältää kaksi teräksistä pyörötankoa, neljä putken kannaketta pultteineen sekä kaksi aallotettua 300 mm suojaputkea. Suojaputket estävät terästankojen tarttumisen betonivaluun ja näin ollen teline on uudelleen käytettävissä. Tuote nro Pituus Leveys Korkeus Paino Pakk mm 68 mm 34 mm 9,3 kg 1 LK Jalusta Kaksi jalustaa LK Jakotukkitelineen ja LK Kaappitelineen asennusta varten. Pultataan kiinni betoniin. Tuote nro Pituus Leveys Korkeus Pakk mm 30 mm 95 mm 1 198

199 Tuoteluettelo Työkalut Telineet ja jalustat LK Jalusta Jakotukkikaapille UNI/VT Jalusta LK Jakotukkikaapin UNI ja LK Jakotukkikaapin VT asentamisen helpottamiseksi esim. betonilaatan päälle. Valmistettu galvanoidusta teräslevystä. Toimitetaan parina neljän tiivisteillä varustetun itseporautuvan peltiruuvin kanssa jakotukkikaappiin kiinnittämistä varten. Jalustassa on esiporattu 6 mm reikä betonipohjaan kiinnittämistä varten. Kiinnitys tehdään pulteilla tai naulaankkureilla sekä aluslaatalla (ei sisälly toimitukseen). Universal Tuote nro Leveys Korkeus Syvyys Paino Pakk mm 800 mm 160 mm 3,2 kg 1 LK Säätöputki LK Säätöputkea käytetään, jotta saataisiin tukevat kiinnitykset maanvaraisen laatan, vesipisteiden ja lämpöpattereiden putkinousuihin ym. Säätöputki asennetaan alla olevan eristyskerroksen läpi. Säätöputki voidaan käyttää uudelleen, koska suojaputki estää sen kiinnitymisen betoniin. Putkenpidin on säädettävissä korkeussuunnassa. Pitimiä on kahdelle tai neljälle (tupla tai quattro) putkinousulle, putki putkessa kokoa 25. Tuote nro Tyyppi Suojaputkelle Putkityyppi k/k Pakk. kokoa Tupla 25 mm Putki putkessa 25 mm 40 mm Quattro 25 mm Putki putkessa 25 mm mm 1 LK Säätöputken pidike Tarkoitettu käytettäväksi yhdessä LK Säätöputken kanssa. Tuote nro Tyyppi Putkityyppi k/k Pakk Quattro Putki putkessa 25 mm mm 1/ Tupla Putki putkessa 25 mm 40 mm 1/15 LK Putkikannake Käytetään LK Kaappitelineen tai LK Jakotukkitelineen kanssa, kun halutaan kiinnittää LK Jakotukkikaappi VT RF, LK Sekoitusryhmäkaappi VS2 tai LK Jakotukkikaappi UNI väliaikaisesti. Tuote nro Pakk Huom! Myydään neljän putkikannakkeen pakkauksissa. 199

200 Tuoteluettelo Työkalut Telineet ja jalustat LK Kiinnikelevy RiR 25 Universal LK Kiinnikelevyä RiR 25 käytetään putkinousuissa 25 mm:n putki putkessa -rakenteisen LK Universal-putken kiinnittämiseen jakotukkiin. Kiinnikelevyssä on 10 reikäparia. Leveys on sovitettu LK Jakotukkikaappia UNI 550 varten, mutta kiinnikelevyssä on taittokohdat LK Jakotukkikaappia UNI 350 ja 450 varten. Käytä kahta kiinnikelevyä suuria jakotukkeja varten. Kiinnikelevy on valmistettu PE-HD:sta. Tuote nro Suojaputkelle kokoa Pakk mm 1/10 LK Patterikiinnike UNI Siisti ja helppokäyttöinen lämpöpattereiden putkinousuille, kun asennus tapahtuu valettuun betonilaattaan. Kiinnike asennetaan reunapalkkiin tai rakennusrunkoon/reunalankkuun. Kiinnike on uudelleenkäytettävissä. Tuote nro Pituus Leveys Korkeus k/k Pakk mm 80 mm 102 mm 40 mm mm 90 mm 102 mm 50 mm 1 200

201 Tuoteluettelo Työkalut Muuta Työkalut Muuta LK Asennustyökalu hanakulmarasia UNI LK Hanakulmarasian UNI sisäisen muovimutterin kiinnittämiseen ja irrottamiseen. Työkalun hampaat sopivat myös rasian avaamiseen. Käytetään sisäisen muovimutterin kiinnittämiseen ja irrottamiseen. LK Hanakulmarasiassa UNI ja LK Hanakulmarasiassa. Työkalun hampaat sopivat myös rasian avaamiseen. Universal Tuote nro Pakk /50 LK Irrotustyökalu PushFit Irrotustyökalu LK PushFit -liittimiä varten. Tuote nro Koko Pakk X16 1/100/ X20 1/100/ X25 1/100/500 UUTUUS LK Konekärki TX Torx-kärki, jonka pituus on valittu helpottamaan ruuvien asennusta, kun kiinnitetään LK Hanakulmarasiaa UNI Push X16 V2. Kärkipidin on 1/4. Tuote nro Pituus Pakk mm 1 LK Putkipihdit Push LK Putkipihdit Push helpottavat LK PE-X Universal-putken X asennusta LK PushFit -liittimiin esimerkiksi ahtaissa tiloissa. LK Putkipihdit Push sopivat putkikokoihin 16, 20 ja 25. Tuote nro Putkelle kokoa Pakk , 20, 25 1 LK Liittimen ulosvedin UNI Käytetään LK Hanakulmarasian kanssa PEX-putken vaihdossa. Kierrä ulkoinen ½ kierre hanakulmarasian kulmaliittimeen, kytke uusi PEX-putki (voidaan käyttää LK Vaihtonippaa, putki putkessa -rakenne 16, Tuote nro ) ja vedä pois vanha PEX-putki. Tuote nro Koko Pakk ½ 1/25 201

202 Tuoteluettelo Työkalut Muuta LK Putkenoikaisulaite mm Universal Oikaisulaite kiepillä olevaa mm LK PAL Universal-putkea A varten. Kiinnitetään putkikiepin ja asennuskohteen väliin LK Putkenoikaisulaitteen pitimen (Tuote nro ) kanssa. Kun putki vedetään käsin oikaisulaitteen läpi, se oikenee täysin suoraksi. Mitat n. 25 x 8 x 14 cm. Tuote nro Pakk LK Putkenoikaisulaitteen pidin LK Putkenoikaisulaitteen pidin ruuvataan kiinni esim. työpenkkiin. Kiinnitysalustan tulee olla mm paksu. Sähkögalvanoitu runko. Tuote nro Pakk LK Momenttiavain UNI 16 Apuväline turvalliseen LK Liitinsarjan AX16 (Tuote nro ja ) asennukseen esim. Jakotukkiin UNI-sekä puserrusliittimiin. LK Momenttiavainta UNI 16 voidaan käyttää myös asennettaessa LK Patteriliitin M22 x AX16 (Tuote nro ) patterin liitäntään. Avaimen esisäädetty momentti on 25 Nm. Kun tämä on saavutettu, avaimen pää taittuu eikä mutteria voi kiristää enempää. Avaimessa on sisäänrakennettu lukitustoiminto ja se on käännettävissä mutterin avaamista varten. Huom! LK Momenttiavain UNI on tarkoitettu ainoastaan LK Liitinsarjaa AX16 ja LK Patteriliitintä M22 x AX16 varten. LK Liitinsarja AX16 ja LK Patteriliitin M22 x AX16 voidaan hyvin kiinnittää myös tavallisella kiintoavaimella. Käsin kiristettyä mutteria väännetään vielä puolitoista kierrosta. Tuote nro Putkelle kokoa Pituus Pakk AX mm 1 LK Vaihtonippa, 16 mm putkelle Käytetään suojaputken (25/20) sisäputken (16 mm) vaihtoon. Tuote nro Pakk

203 Tuoteluettelo Työkalut Muuta LK Putken vaihtotyökalu PE-X 16 Työkalu, joka helpottaa suojaputkeen asennetun 16 mm PE-X-putken vaihtoa. LK Putken vaihtotyökalu kierretään putkeen niin, että työkalu on kunnolla kiinni. Toimitukseen sisältyy silmukkaruuvi, joka ruuvataan työkaluun lisävoiman saamiseksi. Tuote nro Putkelle kokoa Pakk PE-X 16 mm 1 Universal LK Putken sujutustulppa LK Putken sujutustulpalla saadaan LK PE-X- ja LK PAL -putki helpommin suojaputken sisään. Terävän kärjen ansiosta putken pää ei pääse juuttumaan suojaputken sisälle. Sopii koolle 16. Tuote nro Putkelle kokoa Pakk PE-X 16 mm / PAL 16 mm 1/50 LK Putkikieppiteline Universal Apuväline PE-X-/PAL-putken kätevään asennukseen. Putkikiepille m. Tuote nro Paino Pakk kg 1 LK Lämpöleikkuri 90W LK Lämpöleikkuria käytetään EPS-lattialämmityslevyjen uritukseen ja leikkaamiseen. Varmista, että ilmanvaihto on hyvä kun työkalulla työskennellään sisätiloissa ja käytä hengityssuojainta. Tuote nro Jännite Teho Paino Pakk V AC 90 W 1,13 kg 1 203

204 Tuoteluettelo Työkalut Muuta LK Uraterä/Katkaisuterä LK Uraterää ja LK Katkaisuterää käytetään LK Lämpöleikkuri 90 W:n kanssa EPS-lattialämmityslevyjen uritukseen ja leikkaamiseen. Universal Uraterää käytetään EPS-levyn uritukseen. Katkaisuterää käytetään enintään 50 mm paksujen levyjen leikkaamiseen. Tuote nro Nimike Putkelle kokoa Pakk Uraterä Uraterä Uraterä Katkaisuterä 40-1 LK Laukku Lämpöveistä varten Laukku LK Urituskonetta ja leikkuuteriä varten. Tuote nro Pakk

205 LK Sulanapito Sisältö Tuoteluettelo Putket Asennusosat Jakotukit maan alle Jakotukit sisätiloihin - Jakotukki RF Jakotukit sisätiloihin - Qmax Ohjauslaitteistot Sähköhitsauskoneet Sulanapito 205

206 Tuoteluettelo Putket Putket LK Lämmitysputki PE-X Happidiffuusiosuojattu ristisilloitettu polyeteeniputki sulanapitojärjestelmiin. Maksimi käyttöpaine 6 bar Suurin jatkuva käyttölämpötila 70 C Hetkellinen maksimilämpötila 95 C Sulanapito Tuote nro Koko Pituus Paino Pakk x 2,3 175 m 29,8 kg 1/ x 2,3 200 m 34,0 kg 1/ x 2,3 240 m 40,8 kg 1/ x 2,3 320 m 54,4 kg 1/5 LK Lämmitysputki Happidiffuusiosuojattu polyeteeniputki lämmitysjärjestelmiin. Maksimi käyttöpaine 6 bar Suurin jatkuva käyttölämpötila 60 C (hetkellinen maksimilämpötila 70 C) Hetkellinen maksimilämpötila 70 C Materiaalin menekki Putkikoko 20 2,0, putkiväli k/k 200 mm, n. 5,7 m/m² Tuote nro Koko Pituus Paino Pakk x 2,0 75 m 10,5 kg 1/ x 2,0 120 m 16,3 kg 1/ x 2,0 160 m 19,3 kg 1/ x 2,0 240 m 26,3 kg 1/ x 2,0 300 m 34,0 kg 1/ x 2,0 360 m 46,5 kg 1/ x 2,0 500 m 50,0 kg 1/4 LK Sulanapitoputki 25 Happidiffuusiosuojaamaton polyeteeniputki lämmitysjärjestelmiin. Maksimi käyttöpaine 6 bar Suurin jatkuva käyttölämpötila 50 C Hetkellinen maksimilämpötila 70 C Tuote nro Koko Pituus Paino Pakk x 2,3 175 m 29,0 kg 1/ x 2,3 200 m 33,0 kg 1/ x 2,3 240 m 39,6 kg 1/ x 2,3 320 m 53 kg 1/4 206

207 Asennusosat LK Putkipidikelista sulanapitoputkelle Tuoteluettelo Asennusosat LK Putkipidikelistaa sulanapitoputkelle käytetään lattialämmitys-/sulapitoputken kiinnittämiseen. Listan avulla putkille saadaan tarkka k/k-väli. LK Putkipidikelista asennetaan metrin välein. Eristeeseen LK Putkipidikelista kiinnitetään LK Putkisangan avulla. Betonialustaan lista voidaan kiinnittää proppaamalla tai ruuvaamalla. Maahan lista kiinnitetään iskemällä telttavaarnamuotoisia raudoitteita maahan. (Raudoitteet eivät kuulu LK:n valikoimaan.) Tuote nro , putken pidikkeet jaolla k/k 50 mm Tuote nro , putken pidikkeet jaolla k/k 50 mm Tuote nro ,putken pidikkeet jaolla k/k 80 mm Materiaalin menekki N. 0,3 kpl/m² Sulanapito Tuote nro Putkelle kokoa Pituus Korkeus k/k Paino Pakk mm 4,0 m 25 mm 50 mm 1,56 kg 1/10/ mm 4,0 m 30 mm 50 mm 1,5 kg 1/ mm 4,0 m 30 mm 80 mm 1,75 kg 1/10 LK Putkisanka LK Putkisanka on tarkoitettu LK Putkipidikelistan ja sulanapitoputken kiinnittämiseen eristeeseen. Materiaalin menekki N. 3 kpl/m² Tuote nro Putkelle kokoa Pituus Pakk mm 65 mm 1/100/5000 LK Putkiväkänen LK Putkiväkästä käytetään mm:n LK Universal-putken / LK Lattialämmitysputken kiinnittämiseen eristeeseen. Tuote nro Putkelle kokoa Pituus Pakk mm 115 mm 1/25/500 LK Putkiväkänen LK Putkiväkästä käytetään mm:n LK Universal-putken/LK Lattialämmitysputken/LK Lämpöputken RiR kiinnittämiseen eristeeseen. Toimitus sisältää nippusiteet. Tuote nro Putkelle kokoa Pituus Pakk mm 95 mm 1/25/

208 Tuoteluettelo Jakotukit maan alle Jakotukit maan alle LK Sulanapidon jakotukki PEH LK Sulanapidon jakotukki on valmistettu PEH PN 10 -materiaalista. Jakotukkia on saatavana kolmena eri runkokokona, 75, 110 ja 160, ja se on varustettu hitsatuilla lähdöillä joiden koko on 25 mm. Lähtöjen välit on yleensä 500 mm, mutta niitä voidaan räätälöidä kohteen vaatimusten mukaisesti. LK Sulanapitoputki 25 2,3 voidaan liittää sulanapidon jakotukkiin kolmella eri tavalla: puserrusliittimellä, puristusliittimellä tai sähköhitsausmuhvilla. Sulanapito Syöttöputki liitetään joko sähköhitsausmuhvilla tai laippaliitoksella. Jakotukki valmistetaan tilaustyönä kohteeseen sopivaksi. LK Sähköhitsausmuhvi PN 10 LK Sähköhitsausmuhvia kokoa 25 käytetään LK Sulanapitoputken 25 2,3 asentamiseen LK Sulanapidon jakotukkiin PEH. LK Sähköhitsausmuhvia kokoja 75, 110 ja 160 käytetään LK Sulanapidon jakotukin runkojen PEH liitännöissä. Asennuksessa sähköhitsauskoneen pitää olla paineluokkaa PN 10. Tuote nro Koko Pakk LK Puristusliitin PV suora (25) LK Sulanapitoputken 25 2,3 kytkentään LK Sulanapidon jakotukkiin PEH. Tuote nro Koko L mm Pakk x2,3 60,5 1/5/135 Täydellinen valikoima LK Puristusliittimiä PV löytyy lattialämmitysvalikoimasta. 208

209 Tuoteluettelo Jakotukit maan alle LK Nippa suora Varustetaan kyseiseen putkikokoon sopivalla kytkentäliittimellä. Tuote nro Nippaliitäntä Pakk /25 LK Kytkentäliitin LK Sulanapitoputken Ø 25 2,3 kytkentään LK Sulanapidon jakotukkiin PEH. Varustetaan suoralla LK Nipalla, tuote nro Sulanapito Tuote nro Käyttötarkoitus Koko Putkityyppi Nippaliitäntä Pakk PE-X 25x2,3 PE-X 25 1/25/250 LK Putkentaivutustuki PL Putkentaivutustuki LK Lämmitysputkelle 20 2 ja LK Sulanapitoputkelle 25 2,3. Tuote nro Putkelle kokoa Ulkosäde Pakk mm 140 mm 1/10/ mm 165 mm 1/10/50 209

210 Tuoteluettelo Jakotukit sisätiloihin Jakotukki RF Jakotukit sisätiloihin jakotukki rf LK Jakotukki RF LK Jakotukki RF on valmistettu ruostumattomasta teräksestä ja sitä on saatavana 2 12 lattialämmityspiirille. Jakotukki toimitetaan valmiiksi kannakkeisiin asennettuna. Jakotukissa on lämpömittarit sekä meno- että paluurungossa, manuaaliset ilmanpoistimet sekä täyttö-/tyhjennysventtiilit. Sulanapito Jakotukin menorunko (ylempi runko, merkitty FLOW) on varustettu virtausmittareilla joilla virtaamat voidaan säätää piirikohtaisesti. Virtausmittarin säätöalue on 0,5 5 l/min. Virtausmittarit on valmistettu lämmön- ja iskunkestävästä muovista ja ne kestävät myös jäätymisenestoaineita kuten glykolia ja etanolia 50 %:siin ja 30 %:siin liuoksiin asti. Jakotukin paluurungossa (alempi runko, merkitty RETURN) on käsisäätöpyörät piirien sulkemista varten. Syöttöputket voidaan kytkeä jakotukkiin vasemmalta tai oikealta puolelta. Toimitettaessa jakotukin kätisyys on niin, että syöttöputket kytketään vasemmalta. Kätisyys voidaan muuttaa irrottamalla ja siirtämällä runkojen päätytulpat toisiin päihin. Pakkaus sisältää merkintälipukkeet lämmityspiirien merkintää varten, asennusohjeet sekä suojapussin jakotukin rakennusaikaista suojausta varten. Jakotukki varustetaan seuraavilla tuotteilla: Kaksi suoraa (tuote nro ) tai kulmamallista (tuote nro ) palloventtiiliä. Palloventtiili voidaan korvata LK OptiFlow Evo II säätöventtiilillä, katso valikoima LK Säätöventtiilit. LK Kytkentäliittimet PE-X-putkille, kokoa 20 2 (tuotenro ). Liitäntä: Syöttöputken liitäntä: 1 sk Lattialämmitysputken liitäntä: ¾ uk Eurocone Mitat: Jakotukin mitat selviävät alla olevasta taulukosta. Lähtöjen etäisyys toisistaan k/k 50 mm, menon ja paluun limitys 25 mm. Jakotukkiin liitettävät varusteet lisäävät mittoja seuraavasti: LK Palloventtiili, suora: 65 mm LK Palloventtiili, kulma: 70 mm LK OptiFlow Evo II ja suora vaihtonippa: 122 mm LK OptiFlow Evo II ja vaihtonippa kulma: 93 mm 210

211 Tuoteluettelo Jakotukit sisätiloihin Jakotukki RF LK Jakotukki RF Tuote nro Pituus Korkeus Syvyys Piirien määrä Paino Pakk mm 355 mm 90 mm 2 2,2 kg 1/ mm 355 mm 90 mm 3 2,4 kg 1/ mm 355 mm 90 mm 4 2,6 kg 1/ mm 355 mm 90 mm 5 2,9 kg 1/ mm 355 mm 90 mm 6 3,0 kg 1/ mm 355 mm 90 mm 7 3,2 kg 1/ mm 355 mm 90 mm 8 3,4 kg 1/ mm 355 mm 90 mm 9 3,65 kg 1/ mm 355 mm 90 mm 10 3,8 kg 1/ mm 355 mm 90 mm 11 4,0 kg 1/ mm 355 mm 90 mm 12 4,2 kg 1/24 Sulanapito LK Kytkentäliitin RF LK Lattialämmitysputken PE-X kokoa 20 mm liittämiseen LK Jakotukkiin RF. Tuote nro Käyttötarkoitus Koko Nippaliitäntä Pakk PE/PE-X/PAL 20x2,0 3/4 EuroCone 1/24/240 LK Liitäntäsarja suora Liitäntäsarja PE-X syöttöputken liittämiseen LK Jakotukkiin RF. Tuote nro Koko Pakk x2,3 x 1 1/ x2,9/3,0 x 1 1/40 LK Liitäntäsarja kulma Liitäntäsarja PE-X syöttöputken liittämiseen LK Jakotukkiin RF. Tuote nro Koko Pakk x2,3 x 1 1/10/ x2,9 x 1 1/30 211

212 Tuoteluettelo Jakotukit sisätiloihin Jakotukki RF LK Palloventtiili suora 1 Sulkuventtiili LK Jakotukkiin RF. Tuote nro Koko Pakk sisä-/ulkokierre 1/4/48 LK Kulmapalloventtiili 1 Sulanapito Sulkuventtiili LK Jakotukkiin RF. Tuote nro Koko Pakk sisä-/ulkokierre 1/6/24 LK Liitin uk LK Lämmitysputkelle PE-X kokoa 20, 25 ja 32 mm. Tuote nro Koko Pakk x2,0 x ½ 1/25/ x2,0 x ¾ 1/ x2,3 x ¾ 1/ x2,3 x 1 1/ x2,9/3,0 x 1 1/40 LK Liitin sk LK Lämmitysputkelle PE-X kokoa 20 ja 25 mm. Tuote nro Koko Pakk x2,0 x ½ 1/25/ x2,0 x ¾ 1/ x2,3 x ¾ 1/10 LK Nippa suora LK Jakotukkien RF yhteen liittämiseen. Tuote nro Käyttötarkoitus Koko Pakk LK Jakotukki RF 1 1/25/

213 Tuoteluettelo Jakotukit sisätiloihin Jakotukki RF LK Puristusliitin PV suora (20) Tuote nro Koko L mm Pakk x2,0 56 1/10/240 Täydellinen valikoima LK Puristusliittimiä PV löytyy lattialämmitysvalikoimasta. LK Puristusliitin PV kulma (20) Sulanapito Tuote nro Koko L mm Pakk x2,0 41,5 1/5/150 Täydellinen valikoima LK Puristusliittimiä PV löytyy lattialämmitysvalikoimasta. LK Kierrekansi Tiivisteellä varustettu kierrekansi käyttämättömän liitännän tulppaamiseen LK Jakotukissa RF. Tuote nro Koko Jakotukkityyppi Pakk ¾ LK Minijakotukki 20 & LK VKF RF 1/10/50 LK Putkentaivutustuki PL Putkentaivutustuki LK Universal-/Lämmitysputkille. Tuote nro Putkelle kokoa Ulkosäde Pakk mm 140 mm 1/10/ mm 165 mm 1/10/ mm 210 mm 1/10/ mm 260 mm 1/5/25 213

214 Tuoteluettelo Jakotukit sisätiloihin Qmax Jakotukit sisätiloihin Qmax LK Jakotukki Qmax 2 LK Jakotukki Qmax 2 on valmistettu ruostumattomasta teräksestä ja sitä käytetään jakotukkina lämmitys-/jäähdytysjärjestelmissä, joissa voi esiintyä suuria virtaamia. Jakotukki on saatavana kahdella, kolmella, neljällä tai kuudella lähdöllä. Jakotukin lähtöjen koko on 1 ja rungon koko on 2. Jakotukkeja voidaan yhdistää tarvittavan lähtömäärän saavuttamiseksi. Sulanapito LK Jakotukki Qmax soveltuu erittäin hyvin ryhmäjakotukiksi, kun useampi LK Lattialämmitysjakotukki liitetään samaan lämmönlähteeseen. LK Jakotukki Qmax voidaan varustaa säätöventtiilillä LK OptiFlow Evo II, jolloin virtauksen säätö/tasapainotus kuhunkin LK Lattialämmitysjakotukkiin tehdään helposti samasta paikasta. LK Jakotukki Qmax voidaan myös varustaa LK:n 2-tie Jakotukkisäätimellä. Näin jokaista lattialämmitysjakotukkia voidaan ohjata alueittain. Jakotukki varustetaan LK Konsolilla Qmax, LK Palloventtiilillä 2 sekä LK Tulpalla 2. Jakotukki toimitetaan yksittäispakattuna. Tuotepakkauksessa on tarvittava määrä 2 ja 1 tiivisteitä sekä ohjeet. Tuote nro Pituus Lähtöjen määrä Pakk lähtöä 1/ lähtöä 1/ lähtöä 1/ lähtöä 1/5 LK Konsoli Qmax Tarkoitettu LK Jakotukille Qmax. Tuote nro Pakk Huom! Myydään pareittain, eli kaksi konsolia per pakkaus. LK Palloventtiili 2 Tarkoitettu LK Jakotukille Qmax 2. Tuote nro Koko Pituus Pakk ½ sk x 2 99 mm 1/12 LK Tulppa 2 LK Tulppaa 2 käytetään LK Jakotukin Qmax 2 rungon päättämiseen/tulppaamiseen. Tuote nro Koko Pakk /10 214

215 Tuoteluettelo Jakotukit sisätiloihin Qmax LK Kytkentäliitin Qmax Käytetään, kun liitetään LK Lattialämmitysputki PE-X 20 2 ja LK Sulanapitoputki Ø 25 2,3 LK Jakotukkiin Qmax. Varustetaan LK Nippa suoralla uk (tuote nro ). Tuote nro Käyttötarkoitus Koko Putkityyppi Nippaliitäntä Pakk PE-X 20x2,0 PE-X 25 1/ PE-X 25x2,3 PE-X 25 1/25/250 LK Nippa suora uk Nippa ulkokierteellä. Varustetaan kyseiseen putkikokoon sopivalla kytkentäliittimellä. Sulanapito Tuote nro Koko Nippaliitäntä Pakk ¾ 12/16/20 1/25/ /25 LK Puristusliitin PV suora uk (25) Putken liittämiseen LK Jakotukkiin Qmax. Tuote nro Koko G mm L mm Pakk x2,3/1 ulk 20 51,5 1/5/80 Täydellinen valikoima LK Puristusliittimiä PV löytyy lattialämmitysvalikoimasta. LK Putkentaivutustuki PL Putkentaivutustuki LK Universal-/Lämmitysputkille. Tuote nro Putkelle kokoa Ulkosäde Pakk mm 140 mm 1/10/ mm 165 mm 1/10/ mm 210 mm 1/10/ mm 260 mm 1/5/25 215

216 Tuoteluettelo Ohjauslaitteistot Ohjauslaitteistot LK Ohjausyksikkö ETO2 LK Ohjausyksikkö ETO2 on ensisijaisesti tarkoitettu LK Sulanapidon jaksottaiseen ohjaukseen. Kytkennästä riippuen ohjausyksikkö voi joko ohjata ulkoisen säätölaitteiston käynnistystä/pysäytystä tai säädellä sulanapitojärjestelmän menoveden lämpötilaa. Varustetaan LK Sulanapidon lämpötila-anturilla ETOG sekä LK Putkianturilla ETF, mikäli halutaan ohjata menoveden lämpötilaa. Sulanapito Tuote nro Pakk /40 LK Sulanapidon lämpötila-anturi ETOG LK Sulanapidon lämpötila-anturi ETOG liitetään LK Ohjausyksikköön ETO2. Yleensä ohjausyksikköön kytketään vain yksi sulanapidon lämpötila-anturi, mutta jos lämmitettävä alue on laaja (ulottuu esim. rakennuksen ympäri ja on useammassa eri ilmansuunnassa), voi olla järkevää kytkeä toinenkin anturi. Tuote nro Johdon pituus Pakk m 1 LK Putkianturi ETF LK Putkianturia ETF käytetään yhdessä LK Ohjausyksikön ETO2 kanssa, mikäli ohjausyksikkö ohjaa sulanapitojärjestelmän menoveden lämpötilaa. Tuote nro Johdon pituus Pakk ,5 m 1 Sähköhitsauskoneet Hitsauskoneiden vuokrauksessa neuvomme asiakkaitamme ottamaan yhteyttä konevuokraamoihin tai LVI-liikkeisiin. LK Sähköhitsausmuhvi, (valmistaja Fusion) sopii kaikkiin markkinoilla oleviin sähköhitsauskoneisiin (40 V), jotka pystyvät lukemaan viivakoodeja. Ota huomioon, että sähköhitsauskoneessa tulee olla adapteri 4,0 4,7. 216

217 LK Vuodonilmaisujärjestelmä WSS Sisältö Tuoteluettelo Paketti Lisätuotteet Vuodonilmaisujärjestelmä Conex 217

218 Tuoteluettelo Paketti Vuodonilmaisujärjestelmä wss paketti UUTUUS LK Vuodonilmaisin WSS LK Vuodonilmaisin WSS on LK Vuodonilmaisujärjestelmän WSS lisävaruste (Aloituspaketti, Peruspaketti, Peruspaketti Plus). Paketti sisältää kaksi anturia vesivuodon havaitsemista varten. Laite on paristokäyttöinen, mutta se voidaan varustaa ulkoisella virtalähteellä. LK Vuodonilmaisinta WSS voidaan käyttää myös erikseen vuotohälyttimenä. Vuodon havaitessaan vuodonilmaisin hälyttää äänellä. Laitteeseen voidaan kytkeä useampia antureita suurten pinta-alojen kattamiseksi. Vuodonilmaisujärjestelmä Conex Vuodonilmaisin kommunikoi langattomasti tai keskusyksikköön liitetyn kaapelin kautta. Yhteensä keskusyksikköön voidaan liittää enintään 16 ohjauspaneelia tai vuodonilmaisinta. Pakkaukseen kuuluu kaksi AA-paristoa. Tuote nro Jännite Liitäntä Viestintä Pakk kpl AA tai 5V DC 3,5 mm anturi Langallinen tai langaton 1 UUTUUS LK Vuodonilmaisin katkaisimella WSS LK Vuodonilmaisin katkaisimella WSS on paketti, johon kuuluu kaksi ½ moottoriventtiiliä ja kaksi anturia. Pakettia voidaan käyttää tiloissa, joissa halutaan katkaista veden tulo, kun havaitaan vuoto, esim. tiskiallaskaapissa. Järjestelmään tulee virta 12 V virtalähteen kautta. Laitteeseen voidaan kytkeä useampia antureita suurten pinta-alojen kattamiseksi. Tuote nro Koko Pakk kpl venttiiliä ½, sisäkierre 1 218

219 Tuoteluettelo Paketti UUTUUS LK Vuodonilmaisun aloituspaketti WSS LK Vuodonilmaisun aloituspaketti WSS sisältää keskusyksikön, ¾ moottoriventtiilin ja ohjauspaneelin. Moottoriventtiili asennetaan tulovesiputkeen vesimittarin jälkeen ja sitä ohjaa keskusyksikkö. Keskusyksikköön tulee virta 12 V virtalähteen kautta. Ohjauspaneelista voidaan sulkea veden tulo heti tai viiveellä sekä kytkeä se takaisin päälle. Ohjauspaneeli kommunikoi langattomasti tai kaapelin kautta ja saa virtansa joko paristoista tai ulkoisesta virtalähteestä. Järjestelmä voidaan varustaa LK Vuodonilmaisimella WSS, jos halutaan veden sulkeutuvan automaattisesti, kun vuoto havaitaan. UUTUUS Yhteensä keskusyksikköön voidaan liittää enintään 16 ohjauspaneelia tai vuodonilmaisinta. Tuote nro Koko Viestintä Kanavien määrä Pakk kpl venttiili ¾, sisäkierre Langallinen tai 16 1 langaton LK Vuodonilmaisun peruspaketti WSS Vuodonilmaisujärjestelmä Conex LK Vuodonilmaisun peruspaketti WSS sisältää keskusyksikön, ¾ moottoriventtiilin, ohjauspaneelin ja kahdella anturilla varustetun vuodonilmaisimen. Moottoriventtiili asennetaan tulovesiputkeen vesimittarin jälkeen ja sitä ohjaa keskusyksikkö. Keskusyksikköön tulee virta 12 V virtalähteen kautta. Ohjauspaneelista voidaan sulkea veden tulo heti tai viiveellä sekä kytkeä se takaisin päälle. Vuodonilmaisimessa on kaksi anturia, mutta se voidaan varustaa useammalla anturilla. Jos anturi havaitsee vettä, se lähettää signaalin keskusyksikköön, joka katkaisee veden tulon. Järjestelmä voidaan myös varustaa useammalla vuodonilmaisimella, jos halutaan seurata useampia paikkoja. Ohjauspaneeli ja vuodonilmaisin kommunikoivat langattomasti tai kaapelin kautta. Laitteet ovat paristokäyttöisiä, mutta ne voidaan myös kytkeä ulkoiseen virtalähteeseen. Yhteensä keskusyksikköön voidaan liittää enintään 16 ohjauspaneelia tai vuodonilmaisinta. Tuote nro Koko Viestintä Kanavien määrä Pakk kpl venttiili ¾, sisäkierre Langallinen tai 16 1 langaton 219

220 Tuoteluettelo Paketti UUTUUS LK Vuodonilmaisun peruspaketti Plus WSS LK Vuodonilmaisun peruspaketti Plus WSS sisältää keskusyksikön, ¾ moottoriventtiilin, T-kappaleella varustetun paineanturin, ohjauspaneelin ja kahdella anturilla varustetun vuodonilmaisimen. Moottoriventtiili ja paineanturi asennetaan tulovesiputkeen vesimittarin jälkeen. Keskusyksikkö ohjaa moottoriventtiiliä ja seuraa mahdollista signaalia paineanturista. Keskusyksikköön tulee virta 12 V virtalähteen kautta. Ohjauspaneelista voidaan sulkea veden tulo heti tai viiveellä sekä kytkeä se takaisin päälle. Vuodonilmaisujärjestelmä Conex Vuodonilmaisimessa on kaksi anturia, mutta se voidaan varustaa useammalla anturilla. Jos anturi havaitsee vettä, se lähettää signaalin keskusyksikköön, joka katkaisee veden tulon. Järjestelmä voidaan myös varustaa useammalla vuodonilmaisimella, jos halutaan seurata useampia paikkoja. Paineanturi seuraa järjestelmän painetta kun moottoriventtiili on suljettu. Ohjauspaneeli ja vuodonilmaisin kommunikoivat langattomasti tai kaapelin kautta. Laitteet ovat paristokäyttöisiä, mutta ne voidaan myös kytkeä ulkoiseen virtalähteeseen. Yhteensä keskusyksikköön voidaan liittää enintään 16 ohjauspaneelia tai vuodonilmaisinta. Tuote nro Koko Viestintä Kanavien määrä Pakk kpl venttiili ¾, sisäkierre Langallinen tai 16 1 langaton 220

221 Tuoteluettelo Lisätuotteet Vuodonilmaisujärjestelmä Lisätuotteet UUTUUS LK Ohjauspaneeli WSS LK Ohjauspaneeli WSS on LK Vuodonilmaisujärjestelmän lisävaruste. Vuodonilmaisujärjestelmä voidaan varustaa ylimääräisellä ohjauspaneelilla tai ohjauspaneelia voidaan käyttää varaosana. Ohjauspaneelista voidaan sulkea veden tulo heti tai viiveellä sekä kytkeä se takaisin päälle. Ohjauspaneeli kommunikoi langattomasti tai kaapelin kautta. Laite on paristokäyttöinen, mutta se voidaan myös kytkeä ulkoiseen virtalähteeseen. Yhteensä keskusyksikköön voidaan liittää enintään 16 ohjauspaneelia tai vuodonilmaisinta. Pakkaukseen kuuluu kaksi AAA-paristoa. UUTUUS Tuote nro Jännite Kommunikointi Pakk kpl AAA tai 5-18V DC Langallinen tai langaton 1 LK Vuodonilmaisin WSS LK Vuodonilmaisin WSS on LK Vuodonilmaisujärjestelmän WSS lisävaruste (Aloituspaketti, Peruspaketti, Peruspaketti Plus). Paketti sisältää kaksi anturia vesivuodon havaitsemista varten. Laite on paristokäyttöinen, mutta se voidaan varustaa ulkoisella virtalähteellä. LK Vuodonilmaisinta WSS voidaan käyttää myös erikseen vuotohälyttimenä. Vuodonilmaisujärjestelmä Conex Vuodon havaitessaan vuodonilmaisin hälyttää äänellä. Laitteeseen voidaan kytkeä useampia antureita suurten pinta-alojen kattamiseksi. Vuodonilmaisin kommunikoi langattomasti tai keskusyksikköön liitetyn kaapelin kautta. Yhteensä keskusyksikköön voidaan liittää enintään 16 ohjauspaneelia tai vuodonilmaisinta. Pakkaukseen kuuluu kaksi AA-paristoa. Tuote nro Jännite Liitäntä Kommunikointi Pakk kpl AA tai 5V DC 3,5 mm anturi Langallinen tai langaton 1 221

222 Tuoteluettelo Lisätuotteet UUTUUS LK Anturi haaroituksella WSS LK Anturi haaroituksella WSS on LK Vuodonilmaisimen WSS tai LK Keskusyksikön WSS lisävaruste ja sitä käytetään, kun halutaan kytkeä useita antureita samaan laitteeseen suurten pinta-alojen kattamiseksi. LK Anturi haaroituksella WSS on varustettu ylimääräisellä liitännällä, johon sopii laitteen mukana tuleva anturi tai lisäantureita. Tuote nro Liitäntä Pakk ,5 mm 1 UUTUUS LK Haaroitus WSS Vuodonilmaisujärjestelmä Conex UUTUUS LK Haaroitus WSS on lisävaruste tuotteille LK Anturi WSS ja LK Anturi haaroituksella WSS, kun halutaan kytkeä useampia antureita laitteeseen. Tuote nro Liitäntä Pakk ,5 mm 1 LK Jatkokaapeli WSS LK Jatkokaapeli WSS on lisävaruste tuotteille LK Anturi WSS ja LK Anturi haaroituksella WSS. Jatkokaapelia käytetään jos anturin kaapeli on liian lyhyt. Tuote nro Pituus Liitäntä Pakk m 3,5 mm 1 UUTUUS LK Virtalähde 5V WSS LK Virtalähde 5 V WSS on LK Vuodonilmaisimen WSS lisävaruste tai LK Webserverin varaosa. Sitä käytetään pattereiden sijaan vuodonilmaisimen virtalähteenä. Tuote nro Jännite Pakk V DC 1 UUTUUS LK Paineanturi T-kappaleella 3/4 WSS LK Paineanturi T-kappaleella ¾ WSS voidaan kytkeä venttiilin jälkeen LK Vuodonilmaisujärjestelmään WSS. Kun paineanturi on asennettu, on mahdollista havaita piilovuotoja, kun vesi on suljettu. Paineanturin mukana tulee kaapeli ja se asennetaan sisäkierteiseen ½ T-kappaleeseen. Tuote nro Koko Liitäntä Johdon pituus Pakk ¾, sisäkierre Kaksi johdin 4-20 ma 0,8 m 1 222

223 Tuoteluettelo Lisätuotteet LK Webserver LK Webserver -palvelinta käytetään LK Huonesäädön ICS.2 ohjaamiseen matkapuhelimesta, tabletista tai tietokoneesta. Intuitiivisen käyttöliittymän avulla on helppo seurata, ohjata ja valvoa kaikkia lämmitysjärjestelmän toimintoja verkkosivun kautta. Järjestelmää voidaan ohjata kaikilla yleisimmillä älypuhelimilla, tableteilla ja tietokoneilla, joissa on käyttöjärjestelminä/selaimina Android, iphone, ipad, Windows Phone, Windows PC, Mac, Linux, Firefox, Safari, Internet Explorer ym. Web-palvelimen ensimmäinen käynnistys/asennus vaatii yleensä Windowstietokoneen. LK Webserveriä voidaan myös käyttää langattomana kommunikaatiosiltana. Toimintoa langattomana kommunikaatiosiltana käytetään, kun kiinteistön internetyhteys ei toimi lattialämmitysjärjestelmän vastaanotinyksikön kohdalla. Tällöin tarvitaan kaksi web-palvelinta, joista toinen sijoitetaan lattialämmitysjärjestelmän vastaanotinyksikön viereen ja toinen lähelle kiinteistön internet-yhteyttä. Webpalvelinten välille luodaan langaton kommunikaatiosilta. Tuote nro Leveys Korkeus Syvyys Pakk mm 62 mm 31 mm 1 Vuodonilmaisujärjestelmä Conex UUTUUS LK Moottoriventtiili 12V WSS LK Moottoriventtiili 12 V WSS on saatavilla kahtena versiona, ½ ja ¾ sisäkierteellä. Moottoriventtiiliä käytetään LK Vuodonilmaisujärjestelmässä WSS ja se voidaan kytkeä keskusyksikköön, jos halutaan sulkea myös lämpimän veden tulo. Sitä voidaan myös käyttää järjestelmän varaosana. Moottorissa on hätäavausvipu ja asennonilmaisin. Avaaminen ja sulkeminen toimii 12 V tasavirralla. Venttiili on valmistettu ruostumattomasta teräksestä SS304. Tuote nro Koko Johdon pituus Pakk ½, sisäkierre 0,8 m ¾, sisäkierre 0,8 m 1 UUTUUS LK Kannake WSS Jakotukkikaappiin UNI LK Kannakkeen WSS Jakotukkikaappiin UNI avulla voidaan helposti liittää LK Keskusyksikkö WSS LK Jakotukkikaapin UNI kiskoihin ja säätää sitä sivusuunnassa. Pakkaus sisältää kaksi ruuvia, joilla yksikkö kiinnitetään konsoliin. Tuote nro Pakk

224 LK Prefab-elementti - Nopeaan putkiremonttiin Ei vaadi poismuuttoa remontin aikana Nopea, helppo ja taloudellinen ratkaisu Suuri valinnanvapaus ulkonäön suhteen Putkisaneerauselementit räätälöidään omassa tuotantolaitoksessamme LK Prefab-elementti on valmisosatuote, joka on suunniteltu nopeita ja turvallisia kylpyhuoneen putkiremontteja varten. Sisältää vesijohtonousulinjat, viemärin sekä huuhtelusäiliön ja on kytkentävalmis seinään asennettavaan WC:hen.

225 LK Armatur Sisältö Tuoteluettelo Varoventtiiliryhmät Venttiilit Varoventtiilit Imusuoja Täyttöventtiili Syöttösekoitusventtiilit Sekoitusventtiilit Sulkuventtiilit Ilmausventtiilit Vaihtoventtiilit Shunttiventtiilit Shunttiautomatiikka Latausyksiköt >B<Press Armatur 225

226 Tuoteluettelo Varoventtiiliryhmät Varoventtiiliryhmät LK Varoventtiiliryhmä R1 Turvapaketti lämmitysjärjestelmiin sisältää ¾ liitännällä varustetun suorarunkoisen jakotukin, painemittarin, ilmanpoistimen ja varoventtiilin. Tuote nro Koko MPa Pakk ¾ 0,15 1/25 LK Varoventtiiliryhmä RF Turvapaketti lämmitysjärjestelmiin sisältää 1 liitännällä varustetun suorarunkoisen jakotukin, painemittarin, uimuritoimisen ilmanpoistimen ja varoventtiilin. Tuote nro Koko MPa Pakk ,15 1/ ,20 1/ ,25 1/ ,30 1/25 >B<Press Armatur LK Varoventtiiliryhmä VM Turvapaketti lämmitysjärjestelmiin sisältää ¾ liitännällä varustetun pystyyn asennettavan jakotukin, painemittarin, ilmanpoistimen ja varoventtiilin. Tuote nro Koko MPa Pakk ¾ 0,15 1/ ¾ 0,20 1/ ¾ 0,25 1/ ¾ 0,30 1/10 226

227 Tuoteluettelo Venttiilit Venttiilit LK 508 AquaNode Venttiiliputkessa on yhdistetty sulku- ja takaiskuventtiili. Kaksi ½ sk liitäntää turva-, tyhjö- tai täyttöventtiiliä varten. Liitäntöjen muodon ansiosta muut LK Venttiilit voidaan asentaa helposti ja nopeasti. Venttiilipesä on kuumapuristettua sinkkikadon kestävää messinkiä. Conex-puserrusliitin kylmän veden tuloputkeen sekä varaajan ja sekoitusventtiilin liitäntään. Maksimi paine/lämpötila: 1,0 MPa/90 ºC. Tuote nro Koko Pakk mm 1/ mm 1/24 >B<Press Armatur 227

228 Tuoteluettelo Varoventtiilit/Imusuoja Varoventtiilit LK 514 MultiSafe Käyttövesijärjestelmään liitettävä varoventtiili, jossa on sisäänrakennettu tyhjennystoiminto. Venttiilipesä on kuumapuristettua sinkkikadon kestävää messinkiä. Maksimi käyttölämpötila: 120 ºC. Varoventtiilin kapasiteetti: 0,9 MPa = 122 l/min. Tuote nro Koko MPa Pakk ½ /15 mm 0,25 1/ ½ /15 mm 0,3 1/ ½ /15 mm 0,6 1/ ½ /15 mm 0,9 1/ ½ /15 mm 1,0 1/50 LK 510 MultiSafe Varoventtiili suljettuun kattilalaitteistoon, jonka teho on korkeintaan 100 kw, käyttölämpötila korkeintaan 110 C ja käyttöpaine korkeintaan 2,5 bar. >B<Press Armatur Venttiiliä ei saa käyttää höyryn kanssa. Tuote nro Koko MPa Pakk ¾ / ¾ 0,15 1/ ¾ / ¾ 0,25 1/ ¾ / 22 mm 0,15 1/ ¾ / 22 mm 0,20 1/ ¾ / 22 mm 0,25 1/ ¾ / 22 mm 0,30 1/1 Imusuoja LK 523 VacuVent Venttiilin asennuspituus on pieni, avautumispaine alhainen ja kapasiteetti suuri. Venttiilipesä on kromattua sinkkikadon kestävää messinkiä. Ilmanottoaukon suojatulppa on polyeteeniä. Venttiili voidaan asentaa mihin asentoon tahansa ilman, että toiminto heikkenee. Venttiili tiivistetään O-renkaalla varustetulla venttiililautasella Noryl-materiaalista. Maksimi paine/lämpötila: 1,0 MPa/90 ºC. Tuote nro Koko Pakk ½ 1/40 228

229 Tuoteluettelo Tättöventtiili Täyttöventtiili LK 535 ThermoFill EB Venttiiliputkessa erillinen on sulku- ja takaiskuventtiili. Muotonsa ansiosta se sopii erityisen hyvin yhteen muiden LK Venttiilien kanssa. Venttiilipesä on kuumapuristettua sinkkikadon kestävää messinkiä. Sulkuosassa on kiinteä venttiililautanen, mikä takaa avauksen silloinkin, kun paine-erot ovat pienet. Erillisellä Ocean-mallisella takaiskuventtiililillä on erittäin hyvä suorituskyky. Maksimi paine/lämpötila: 1,0 MPa/90 ºC. Tuote nro Koko Pakk mm 1/50 LK 538 ThermoFill EA Syöttöventtiili esim. lämmitysjärjestelmään. Venttiilipesä on sinkkikadon kestävää messinkiä ja siinä on suora runko. Venttiilissä on integroitu sulku- ja takaiskuventtiili. Takaisinvirtauksen estin on tyyppiä EA noudattaen EN Sulkuventtiilissä on kiinteä venttiililautanen, mikä takaa avauksen silloinkin, kun paine-erot ovat pienet. Putkiliitäntä varustettu puserrusliittimellä 15 mm tai ½ uk, josta on poistettu mutteri. Tulopuoli on myös suunniteltu LK:n O-rengastiivisteiseen järjestelmään. Maksimi käyttöpaine: 1,0 bar. >B<Press Armatur Maksimi käyttölämpötila: 90 C. Tuote nro Koko Pakk mm 1/50 229

230 Tuoteluettelo Tättöventtiili LK 521 MultiFill LK 521 MultiFill on kompakti yhdistelmäventtiili, jonka avulla täytetään maalämpöpumpun keruuputki keruunesteellä. Venttiilissä on suodatin, joka suojaa höyrystintä mahdollisilta hiukkasilta. Toimitettaessa se on varustettu eristeellä, joka suojaa kondenssin ja jään muodostumiselta. Venttiilin yhtenäisen rakenteen ansiosta se voidaan helposti asentaa ahtaisiin tiloihin. LK 521 Multi- Fill sopii myös muihin täyttöä ja suodatusta vaativiin sovelluksiin. Nuolet venttiilipesässä osoittavat virtaussuunnan. Venttiili tulee eristää mukana tulevalla eristeellä. Vesi glykolin osuus enintään 50 % Vesi etanolin osuus 30 % Käyttölämpötila: min. -20 C/maks. +60 C Puhdistuksen lisäksi suodatin ei vaadi muita huoltotoimenpiteitä. Suodatin puhdistetaan heti kytkennän jälkeen, kuukauden kuluttua ja sen jälkeen joka toinen vuosi tai järjestelmän nesteentäytön yhteydessä. Tarkista kytkentä säännöllisesti. Kompakti rakenne Helposti käsiteltävä kahva täytön yhteydessä Eriste estää kondenssin muodostumista >B<Press Armatur Tuote nro Koko Kvs MPa Liitäntä Paino Pakk ,5 1.0 ¾ liitäntä nesteen 1,32 kg 1/12/192 täyttöä varten ¼ 22 1,0 ¾ liitäntä nesteen täyttöä varten 1,74 kg 1/12/

231 Tuoteluettelo Syöttösekoitusventtiilit Syöttösekoitusventtiilit LK 548 AquaKit Venttiiliyhdistelmään kuuluu LK 508 ja LK 545. Tämä on kompakti ja valmis yksikkö lämminvesivaraajan asennukseen. Maksimi paine/lämpötila: 1,0 MPa/90 ºC. Tuote nro Koko k/k Pakk mm 55 mm 1/24 LK 560 AquaKit LK Venttiiliyhdistelmä 560 sopii lämminvesivaraajaan, jossa liitinputkien keskiöväli on k/k 54 mm. Täydellinen yksikkö, johon kuuluu sekoitusventtiili ja yhdistetty takaisku-/sulkuventtiili. Ventti-iliyhdistelmässä on yksi ½ sisäkierteinen liitäntä varoventtiiliä varten. Erillinen ilmaruuvi helpottaa lämminvesivaraajan tyhjennystä. Maksimi paine/lämpötila: 1,0 MPa/90 ºC. Tuote nro Koko k/k Pakk ½ / 15 mm 54 mm 1/8 >B<Press Armatur 231

232 Tuoteluettelo Sekoitusventtiilit/ Sulkuventtiilit Sekoitusventtiilit LK 550 AquaMix Sekoitusventtiili toimitetaan varustettuna takaiskuventtiilillä, joka asennetaan kylmävesiliitäntään estäen lämpimän veden nousua kylmävesijohtoon. Venttiilipesä on kuumapuristettua sinkkikadon kestävää messinkiä. Sekoitusventtiilin säätöalue on C. Maksimi paine/lämpötila: 1,0 MPa/90 ºC. Tuote nro Koko Pakk mm 1/ mm 1/20 LK 551 HydroMix LK HydroMix 551 on sekoitusventtiili lämpimän käyttöveden varaukseen. Venttiilissä on kylmän ja kuuman veden syöttöä säätelevä termostaattielementti halutun lämpötilan saavuttamiseksi. Venttiilissä on polttamissuoja, joka sulkee automaattisesti kuuman tuloveden jos kylmän veden tulo jostakin syystä estyy. >B<Press Armatur Maksimi paine/lämpötila: 1,0 MPa/90 ºC. Tuote nro Koko Kvs MPa Lämpötilaalue Pakk mm 1,6 1, / mm 1,6 1, /12 Sulkuventtiilit LK 905 Tyhjennysventtiili Tyhjennysventtiili lämmitysjärjestelmään. Käännettävä, itsetiivistyvä ja nopeasti asennettava. Tuote nro Koko Pakk ½ 1/50 232

233 Tuoteluettelo Ilmausventtiilit Ilmausventtiilit LK 700 AeroMat Lämmitys- ja jäähdytysjärjestelmän automaattiseen ilmanpoistoon. Ilmakello Aeromat on valmistettu ruostumattomasta teräksestä, SIS 2333, minkä ansiosta se soveltuu hyvin, kun paine, lämpötila ja materiaali asettavat korkeat vaatimukset. Ilmakellossa on pehmeä tiivistys EPDM-kumista ja se kestää glykoli-vesi-seosta (maks. 50 %). Maksimi paine/lämpötila: 1,6 MPa/130 ºC. Tuote nro Koko Pakk ⅜ 1/10 LK 750 Ilmausventtiili Lämmitysjärjestelmän automaattista ilmausta varten. Ilmanpoistin on valmistettu kromatusta messingistä. Ilmanpoisto tapahtuu, kun järjestelmä on kuivannut ilmanpoistimen paisuntalevyt, jolloin ilmaa virtaa ulos. Venttiili sulkeutuu, kun paisuntalevyt taas kastuvat. Maksimi paine/lämpötila: 0,7 MPa/115 ºC. Tuote nro Koko Pakk R6 1/10/ R8 1/10/ R10 1/40 >B<Press Armatur LK 755 Ilmausventtiili Lämmitysjärjestelmän manuaalista ilmausta varten. Ilmanpoistin on valmistettu messingistä ja sen sisusta on O-rengastiivistetty. Maksimi paine/lämpötila: 1,0 MPa/110 ºC. Tuote nro Koko Pakk ¼ 1/10/ ⅜ 1/10/

234 Tuoteluettelo Ilmausventtiilit/ Vesimittariteline LK 760 Ilmausventtiili Lämmitysjärjestelmän manuaalista ilmausta varten. Ilmanpoistin on valmistettu messingistä ja se asennetaan LK Conex -puserrusliittimeen, jossa on 15 mm liitäntä. Maksimi paine/lämpötila: 1,6 MPa/130 ºC. Tuote nro Koko Pakk mm 1/10/200 >B<Press Armatur 234

235 Tuoteluettelo Vaihtoventtiilit Vaihtoventtiilit LK 525 Vaihtoventtiili Vaihtoventtiili yhdistettyihin lämmitys- ja käyttövesijärjestelmiin. Käyttölämpötila: C (+90 C hetkellisesti) Maksimi käyttöpaine: 1,0 MPa. Vesi. Glykolia/etanolia enintään 33 %. Tuote nro Koko Kvs Pakk mm 8 1/ mm 8 1/8 LK 525 Toimilaitetta LK Toimilaitetta 525 käytetään LK Vaihtoventtiiliin 525, kanssa. Huomioi, että toimilaitetta ei saa asentaa ylösalaisin. LK Toimilaitetta 525 on kahta eri mallia: Molex-liittimen kanssa, varustetaan LK Kaapelilla 525, Molex. Kiinteän kaapelin kanssa, 1,0 metriä. Tuote nro Jännite Lisätiedot Pakk VAC Molex-liittimellä 1/ VAC Fast kabel 1,0 m 1/8 >B<Press Armatur LK 525 Kaapeli LK Toimilaitteeseen 525 liitäntää varten Molex-liittimellä. Tuote nro Pituus Lisätiedot Pakk ,0 m Molex-liittimellä 1/8 235

236 Tuoteluettelo Shunttiventtiilit Shunttiventtiilit LK 830 ThermoMix B, sisäkierre LK 830 ThermoMix B 4-tie shunttiventtiili on tarkoitettu lämmitysjärjestelmiin, joissa on kaksi sarja- tai rinnakkaiskytkettyä energian lähdettä, tai varaajajärjestelmiin, joissa energia saadaan kahdelta eri tasolta. LK 830 ThermoMix B on suunniteltu käytettäväksi automaattisen shunttisäädön kanssa, mikä varmistaa edullisimman energialähteen valinnan. Tuote nro Koko Kvs Pakk ¾ 6,3 1/ ,0 1/24 LK 840 ThermoMix B, sisäkierre LK 840 ThermoMix on 3-tie shunttiventtiili, jota voidaan käyttää sekoitus- tai jakoventtiilinä lämmitysjärjestelmissä. LK 840 ThermoMix voidaan varustaa toimimoottorilla. >B<Press Armatur Tuote nro Koko Kvs Pakk ½ 2,5 1/ ¾ 4,0 1/ ¾ 6,3 1/ ,0 1/ ,0 1/ ¼ 15,0 1/ ½ 24,0 1/ ,0 1/4 950 LK Venttiilimoottori LK Venttiilimoottori 950 on tarkoitettu käytettäväksi shunttiventtiilien moottoroimiseen. LK Venttiilimoottori 950 sopii useimpiin shunttiventtiileihin. Venttiilimoottori on varustettu 1,5 metrin liitäntäjohdolla, 3 0,75 mm². Venttiilimoottori on asentoriippumaton moottoria ei kuitenkaan saa asentaa venttiilin alle. Tuote nro Jännite Kotelointiluokka Pakk V AC IP 40 1/12 236

237 Tuoteluettelo Shunttiautomatiikka Shunttiautomatiikka LK SmartComfort 100 CT LK SmartComfort 100 CT on elektroninen shunttiautomatiikka, joka pitää lämpöpatterijärjestelmän menoveden tai kiinteän polttoaineen kattilan paluuveden lämpötilan tasaisena. LK SmartComfortin 100 CT toimitukseen kuuluu 1,8 metrin liitäntäjohdolla varustettu muuntaja, metrin johdolla varustettu menovesianturi sekä asennussarja kääntyvää shunttiventtiiliä varten. Toimitus sisältää asennusohjeet. Tuote nro Jännite Pakk V AC 1/16 LK SmartComfort 110 OT LK SmartComfort 110 OT on elektroninen lämpötilansäädin vesikiertoisiin patterilämmityslaitteistoihin. LK SmartComfort 110 OT on varustettu ulkoanturilla, mikä tarkoittaa, että ulkolämpötila vaikuttaa nopeasti menovesilämpötilaan. LK SmartComfortin 110 CT toimitukseen kuuluu 1,8 metrin liitäntäjohdolla varustettu muuntaja, metrin johdolla varustettu menovesianturi, 15 metrin johdolla varustettu ulkoanturi sekä asennussarja kääntyvää shunttiventtiiliä varten. Toimitus sisältää asennusohjeet. >B<Press Armatur Tuote nro Jännite Pakk V AC 1/16 LK SmartComfort 120 RT LK SmartComfort 120 RT on elektroninen lämpötilansäädin vesikiertoisiin patterilämmityslaitteistoihin. LK SmartComfort 120 RT on varustettu huoneyksiköllä. Yksiköllä voidaan asettaa haluttu huonelämpötila. Energian säästämiseksi on ohjelmia, jotka alentavat lämpötilaa ohjelmoituina aikoina. LK SmartComfortin 120 RT toimitukseen kuuluu 1,8 metrin liitäntäjohdolla varustettu muuntaja, metrin johdolla varustettu menovesianturi, 15 metrin johdolla varustettu huoneyksikkö sekä asennussarja kääntyvää shunttiventtiiliä varten. Toimitus sisältää asennusohjeet. Tuote nro Jännite Pakk V AC 1/8 237

238 Tuoteluettelo Shunttiautomatiikka LK SmartComfort 120 RT-RF LK SmartComfort 120 RT-RF on elektroninen lämpötilansäädin vesikiertoisiin patterilämmityslaitteistoihin. LK SmartComfort 120 RT-RF on varustettu langattomalla huoneyksiköllä. Yksiköllä voidaan asettaa haluttu huonelämpötila. Energian säästämiseksi on ohjelmia, jotka alentavat lämpötilaa ohjelmoituina aikoina. LK SmartComfortin 120 RT-RF toimitukseen kuuluu 1,8 metrin liitäntäjohdolla varustettu muuntaja, metrin johdolla varustettu menovesianturi, antennilla varustettu huoneyksikkö sekä asennussarja kääntyvää shunttiventtiiliä varten. Toimitus sisältää asennusohjeet. Tuote nro Pakk /8 LK Huoneyksikköä SC-W LK Huoneyksikköä SC-W käytetään laitteen LK SmartComfort 110 OT kanssa. Kun huoneyksikkö on asennettu, shunttiautomatiikkaa ohjaa sekä ulkolämpötila että asetettu/haluttu sisälämpötila. >B<Press Armatur LK Huoneyksikössä SC-W on yhdeksän esiasetettua ohjelmaa, joissa on alennettu lämpötila. On myös mahdollista luoda omia ohjelmia. Lisäksi yksikössä on lomaja ajastintoiminnot. Huoneyksikköön kuuluu 15 metrin kaapeli, joka voidaan pidentää enintään 45 metriin. Jatkokaapeli 15 m lisävarusteena. Tuote nro Pakk LK Huoneyksikkö SC-RF LK Huoneyksikkö SC-RF on langaton huoneyksikkö, jota käytetään yhdessä LK SmartComfort 110 OT:n kanssa. Kun huoneyksikkö on asennettu, shunttiautomatiikkaa ohjaa sekä ulkolämpötila että asetettu/haluttu sisälämpötila. LK Huoneyksikössä SC-RF on yhdeksän esiasetettua ohjelmaa, joissa on alennettu lämpötila. On myös mahdollista luoda omia ohjelmia. Lisäksi yksikössä on loma- ja ajastintoiminnot. Huoneyksikön toimitukseen kuuluu antenni huoneyksikön ja LK SmartComfortin 110 CT välistä langatonta kommunikaatiota varten. Tuote nro Pakk

239 Tuoteluettelo Shunttiautomatiikka LK Ulkoanturi SC LK Ulkoanturi SC sopii laitteeseen LK SmartComfort 110 OT. (Ulkoanturi, jossa on 15 m sähköjohto ja kotelo, 110 OT:n varaosa) Tuote nro Pakk /10 LK Pumppuohjain SC LK Pumppuohjain SC on lisävaruste LK:n shunttiautomatiikkaan LK SmartComfort 110 OT, LK SmartComfort 120 RT ja LK SmartComfort 120 RT-RF. Kun LK SmartComfort huomaa, että lämmöntarvetta ei enää ole, se lähettää signaalin LK Pumppuohjaimelle SC, joka pysäyttää laitteiston kiertovesipumpun 30 minuuttia sen jälkeen, kun shunttiautomatiikka on sulkenut shunttiventtiilin. Pumppu käynnistyy uudelleen heti, kun shunttiautomatiikka avaa shunttiventtiilin. Tuote nro Käyttötarkoitus Pakk LK SmartComfort 1/6 LK Asennussarjaa SC, VRB/VRG LK Asennussarjaa SC, VRB/VRG käytetään asennettaessa LK SmartComfort shunttiventtiiliin Esbe VRB/VRG. >B<Press Armatur Tuote nro Käyttötarkoitus Pakk ESBE VRB/BRG 1/20 LK Asennussarja SC, Danfoss LK Asennussarja SC, Danfoss asennetaan LK SmartComfortiin, kun halutaan tämän ohjaavan/säätävän shunttiventtiiliä Danfoss VS2. Tuote nro Käyttötarkoitus Pakk Danfoss VS2 1/10 LK Asennussarja SC, Siemens LK Asennussarja SC, Siemens asennetaan LK SmartComfortiin, kun halutaan tämän ohjaavan/säätävän shunttiventtiiliä Siemens VXP459. Asennussarjaa käytetään myös asennettaessa LK SmartComfort LK Jakajasekoitusryhmään VS. Tuote nro Käyttötarkoitus Pakk Siemens VXP459 1/10 239

240 Tuoteluettelo Latausyksiköt Latausyksiköt LK 810 ThermoMat 2.0 G Eco LK 810 ThermoMat 2.0 G Eco on latauspaketti biopolttoainekattiloiden ja varaajajärjestelmien yhdistämiseen. Latauspaketti varmistaa parhaan mahdollisen lämpötilakerrostuman varaajassa ja pitää paluuveden lämpötilan korkeana lisäten näin laitteiston tehoa. Tervan ja kondenssin muodostuminen vähenee ja laitteiston käyttöikä pitenee. LK 810 ThermoMat 2.0 G Eco on kompakti yksikkö, jossa on direktiivin ErP 2015 vaatimukset täyttävä sisäänrakennettu energiatehokas kiertovesipumppu sekä termostaattinen latausventtiili, joka säätelee kahta porttia. Latauspakettiin kuuluu myös kolme sulkuventtiiliä kytkennän ja huollon helpottamiseksi, kolme lämpömittaria, joista voi helposti seurata latausta, sekä eriste lämpöhäviöiden minimoimista varten. Maks. käyttöpaine: 1,0 MPa Maks. käyttölämpötila: +110 C >B<Press Armatur Tuote nro Rakenne Koko Paluulämpötila C Pakk Takaiskuventtiilin kanssa 28 mm 60 C 1/4/ Takaiskuventtiilin kanssa 28 mm 65 C 1/4/ Takaiskuventtiilin kanssa 28 mm 70 C 1/4/ Takaiskuventtiilin kanssa 1 60 C 1/4/ Takaiskuventtiilin kanssa 1 65 C 1/4/ Takaiskuventtiilin kanssa 1 70 C 1/4/ Takaiskuventtiilin kanssa 1 ¼ 60 C 1/4/ Takaiskuventtiilin kanssa 1 ¼ 65 C 1/4/ Takaiskuventtiilin kanssa 1 ¼ 70 C 1/4/72 UUTUUS LK 815 ThermoKit LK 815 ThermoKit on latausryhmä biopolttoainekattiloiden ja varaajajärjestelmien yhdistämiseen. Latausryhmä varmistaa parhaan mahdollisen lämpötilakerrostuman varaajassa ja pitää paluuveden lämpötilan korkeana lisäten näin laitteiston tehoa. Tervan ja kondenssin muodostuminen vähenee ja laitteiston käyttöikä pitenee. LK 815 ThermoKit koostuu direktiivin ErP 2015 vaatimukset täyttävästä energiatehokkaasta kiertovesipumpusta, LK ThermoVar termostaattisesta latausventtiilistä, takaiskuventtiilistä sekä kolmesta kytkentää ja huoltoa helpottavasta sulkuventtiilistä. Tuote nro Koko Paluulämpötila C Pakk ¾ 61 C ½ 60 C ½ 65 C ½ 70 C 1 240

241 Tuoteluettelo Varaosat Varaosasarjat Venttiili Vuosi Huomautus Korjaussarja Tuotenro ja Venttiiliputki. Poistunut valikoimasta. Korvattu 506:lla ja Venttiiliputki, jossa on tyhjennys. Poistunut valikoimasta. Korvattu :lla Venttiiliputki. Poistunut valikoimasta. Korvattu 509:lla ja Venttiiliputki ilman tyhjennystä. Korvaa 501:n ja 506:n Venttiiliputki. Korvaa 507:n ja Varoventtiilit lämmityspuolelle Varoventtiili. Poistunut valikoimasta. Korvattu 514:lla Varo-/tyhjennysventtiili. Korvaa 513:n ja 518:n Varo-/tyhjennysventtiili. Tyhjennys mahdollista 508:n kanssa. 686 (tyhj.) Poistunut valikoimasta. Korvattu 514:lla Tyhjöventtiili. Poistunut valikoimasta. Korvattu 523:lla Tyhjöventtiili. Korvaa 522:n Istukkaventtiilillä suljettava täyttöventtiili, kulma. Poistunut valikoimasta Korvattu 535:llä, joka suljetaan palloventtiilillä Palloventtiilillä suljettava täyttöventtiili, kulma Istukkaventtiilillä suljettava täyttöventtiili, suora. Poistunut valikoimasta. Korvattu 536:llä, joka suljetaan palloventtiilillä Palloventtiilillä suljettava täyttöventtiili, suora. Korvaa 536:n, joka suljetaan istukkaventtiilillä ¾" uk palloventtiilillä suljettava täyttöventtiili, suora Venttiiliyhdistelmä, yhtenäinen venttiilipesä. Poistunut valikoimasta. Korvattu 541:lla Venttiiliyhdistelmä, jossa on tyhjennys. Poistunut valikoimasta. Korvattu 548:lla Venttiiliyhdistelmä, ilman tyhjennystä. Korvaa 541:n Venttiiliyhdistelmä ilman tyhjennystä Sekoitusventtiili 541:lle ja 548:lle. Samankaltainen kuin , mutta tässä on holkki kylmävesiliitännässä ja 22, 1988 Sekoitusventtiili. Poistunut valikoimasta vanhat mallit ja Sekoitusventtiili. Korvaa edellisen mallin, Sisältää kaksi vääntiömallia, molemmat kuuluvat varaosasarjaan "/ Vesimittariteline. Poistunut valikoimasta. Korvattu 581:lla. Vaihda koko 582:n liitos + vaihtomuhvi, tuotenro (016019) "/ Vesimittariteline. Poistunut valikoimasta. Korvattu 582:lla. Vaihda koko 583:n liitos + vaihtomuhvi, tuotenro (016019) "/ Vesimittariteline. Poistunut valikoimasta. Korvattu 583:lla. Vaihda koko 583:n liitos. Suljetaan palloventtiilillä "/ Vesimittariteline. Korvaa 580:n, 581:n ja 582:n. Suljetaan palloventtiilillä >B<Press Armatur 241

242 Tuoteluettelo Varaosat Varaosat LK Varaosasarja 680 LK Sekoitusventtiiliin 550, koot 15 ja 22 mm, vanha malli, ja LK Sekoitusventtiiliin 540. Ruuvi Vääntiö Tuntoelin Mäntä Jousi Tuote nro Pakk /50 LK Varaosasarja 681 LK Sulkuosa/Venttiiliputki 501, 506, 507, 530, 531, 540 ja 541, koot 15 ja 22 mm. >B<Press Armatur Venttiililautanen Jousi Venttiilin kahva Käsisäätöpyörä Tuote nro Pakk /100 LK Varaosasarja 683 LK Sekoitusventtiili 545, 550, koot 15 ja 22 mm, sekä LK Sekoitusventtiiliosa 541 ja 549. Ruuvi Käsisäätöpyörä Vääntiö, 2 kpl Tuntoelin Mäntä Jousi Tuote nro Pakk /1 242

243 Tuoteluettelo Varaosat LK Varaosasarja 684 LK Sulkuosa/Venttiiliputki 508, 509, 548 ja 560, koot 15 ja 22 mm. Venttiililautanen, 2 kpl Jousi Venttiilin kahva Käsisäätöpyörä Tuote nro Pakk /100 LK Varaosasarja 685 LK Täyttöventtiiliin 535 ja 536, vanha malli. Yläkappale, johon on asennettu kara ja tasotiiviste Käsisäätöpyörä Tuote nro Pakk /100 LK Varaosasarja 686 Tyhjennysventtiili LK Varoventtiilissä 518. Yläkappale, johon on asennettu kara ja tasotiiviste Käsisäätöpyörä >B<Press Armatur Tuote nro Pakk /100 LK Varaosasarja 688 LK Sekoitusventtiili 560, koko 15 mm. Yläkappale Tuntoelin Mäntä Jousi Tuote nro Pakk /

244 LK Venttiilisarja kattilan vaihtoon Venttiilisarja kattilan ja varaajan vaihtoon. Toimitussisältö LK 508 AquaNode, 22 mm (tuotenro ), 1 kpl LK 550 AquaMix, 22 mm (tuotenro ), 1 kpl LK 514 MultiSafe, ½ /15 mm, 0,9 MPa (tuotenro ), 1 kpl LK 538 ThermoFill EA (tuotenro ), 15 mm Tuote nro Pakk /24 LK 545 Sekoitusyksikkö Varaosa LK Venttiiliyhdistelmän 541 ja 548 sekoitusyksikölle. Tuote nro Koko Pakk mm 1 >B<Press Armatur LK 528 Patruunatakaiskuventtiili LK Sekoitusventtiiliin 550, koko 22 mm (tuotenro ), vapaakierron estämiseksi. Tuote nro Koko Pakk mm 1 LK Tulppa Varaosa käyttämättömien lähtöjen sulkemiseen LK Venttiiliputkessa 508, koot 15 ja 22 mm. Tuote nro Koko Pakk R15 1 LK Kahva LK Kahva sopii LK Täyttöventtiiliin 535, 536 ja 538. Toimitukseen kuuluu ruuvit. Tuote nro Pakk /25 244

245 LK >B<Press Sisältö LK >B<Press - puristusliitinjärjestelmä Tuoteluettelo Suorat liittimet Kulmaliittimet T-haaraliittimet Muut liittimet Työkalut LK >B<Press Sähkösinkitty - puristusliitinjärjestelmä Tuoteluettelo Suorat liittimet Kulmaliittimet T-haaraliittimet Muut liittimet Työkalut >B<Press GAS >B<Press 245

246 LK >B<Press LK >B<Press on täydellinen V-profiililla oleva puristusliitinjärjestelmä kupari- ja sähkösinkittyjen teräsputkien turvallista ja nopeaa liittämistä varten. Valikoima sisältää kaikki tavallisimmat osat, kuten käyrät, T-haarat, ylimenokappaleet, liitäntämuhvit ym. kokoluokassa mm. Vuodonilmaisu mm:ssä liittimissä. V-profiili, jossa puristus kauluksen molemmin puolin sekä kauluksen päältä V-profiilin muotoilun ansiosta puristuskoneen leuat voidaan asettaa liittimeen vapaasti Vuodonilmaisu jo 0,1 barin paineessa (12 54 mm) Helppo ja nopea asennus Tyyppihyväksytty Täydellinen valikoima koot mm Liittimet KAASULLE, kromatut ja sähkösinkityt liittimet varustettu V-profiililla Laaja valikoima

247 Tuoteluettelo Suoratliittimet Suorat liittimet LK >B<Press -liittimiin käytetään puristusleukoja, joissa on joku seuraavista merkinnöistä: LK, IBP, KSP4, V tai Profipress. Puristustyökaluja varten, katso erillinen kappale. Koot 76,1 mm ja 88,9 mm on alla lyhenetty muotoon 76 ja 89 mm. LK >B<Press Jatkomuhvi Tyyppimerkintä P5270. Tuote nro Koko L mm Lisätiedot Pakk /10/ Krom. 1/10/ /10/ Krom. 1/10/ /10/ /10/ /5/ / / /25 LK >B<Press Liukumuhvi Tyyppimerkintä P4275. >B<Press GAS >B<Press Tuote nro Koko L mm Pakk /5/ /5/ /5/ /5/ /5/ /5/ / /10 247

248 Tuoteluettelo Suoratliittimet LK >B<Press Supistusmuhvi, 2 muhvia Tyyppimerkintä P5240. Halkaisija 16 x 15 on valmistettu sinkkikadon kestävästä messingistä ja sen tyyppimerkintä on P4240. Puristettaessa 16 mm liitäntää tulee käyttää puristusleukaa 18 mm halkaisijalle. Tuote nro Koko L mm Lisätiedot Pakk x /10/ x Krom. 1/10/ x /10/ x /10/ x / x /10/ x /5/ x /5/ x / x /25 LK >B<Press Supistusmuhvi, 1 muhvi >B<Press GAS >B<Press Tyyppimerkintä P5243. Tuote nro Koko L mm Lisätiedot Pakk x /10/ x Krom. 1/10/ x /10/ x /10/ x /10/ x /10/ x /5/ x /10/ x /10/ x /5/ x / x / x / x / x / x /25 248

249 Tuoteluettelo Suoratliittimet LK >B<Press Suora muuntokappale, ulkokierre Tyyppimerkintä P4243G. Kartiokierre. Tuote nro Koko G mm L mm Lisätiedot Pakk x ⅜ /5/ x ⅜ 8 35 Krom. 1/10/ x ½ /5/ x ½ Krom. 1/10/ x ⅜ /5/ x ½ /5/ x ½ Krom. 1/10/ x ¾ /5/ x ½ /5/ x ¾ /5/ x ½ /5/ x ¾ /5/ x /5/ x ¾ /5/ x /5/ x 1¼ /5/ x /5/ x 1¼ / x 1½ / x 1¼ / x 1½ / x 1½ / x /10 >B<Press GAS >B<Press 249

250 Tuoteluettelo Suoratliittimet LK >B<Press Suora muuntokappale, sisäkierre Tyyppimerkintä P4270G. >B<Press GAS >B<Press Tuote nro Koko G mm L mm Lisätiedot Pakk x ⅜ /5/ x ½ /5/ x ½ Krom. 1/10/ x ⅜ /5/ x ½ /5/ x ½ Krom. 1/10/ x ¾ /5/ x ½ /5/ x ¾ /5/ x ½ /5/ x ¾ /5/ x /5/ x ¾ /5/ x /5/ x 1¼ /5/ x /5/ x 1¼ / x 1¼ / x 1½ / x /12 LK >B<Press Muuntokappale, holkki/ulkokierre Tyyppimerkintä P4280G. Kartiokierre. Holkin voi juottaa. Tuote nro Koko G mm L mm Pakk x ½ /5/ x ½ /5/ x ½ /5/ x ¾ /5/ x ½ /5/ x ¾ /5/ x /5/ x 1¼ / x 1½ / x /12 250

251 Tuoteluettelo Suoratliittimet LK >B<Press Muuntokappale, holkki/sisäkierre Tyyppimerkintä P4281G. Holkin voi juottaa. Tuote nro Koko G mm L mm Pakk x ½ /5/ x ½ /5/ x ½ /5/ x ¾ /5/ x ½ /5/ x ¾ /5/ x ¾ /5/ x /5/ x / x 1¼ / x 1½ / x /12 LK >B<Press Yhdistäjä, 2 muhvia Tyyppimerkintä P4330. Tuote nro Koko Tiiviste L mm Pakk ¾ 65 1/5/ ¾ 79 1/5/ ¾ 79 1/5/ /5/ ¼ 97 1/ ½ 100 1/ ¾ 120 1/ ⅜ 143 1/7 >B<Press GAS >B<Press 251

252 Tuoteluettelo Suoratliittimet LK >B<Press Yhdistäjä, ulkokierre Tyyppimerkintä P4331G. Kartiokierre. Tuote nro Koko Tiiviste G mm L mm Pakk x ⅜ ¾ /5/ x ½ ¾ /5/ x ½ ¾ /5/ x ¾ ¾ /5/ x ½ ¾ /5/ x ¾ ¾ /5/ x ½ /5/ x ¾ /5/ x /5/ x 1 1¼ /5/ x 1¼ 1½ / x 1½ 1¾ / x 2 2⅜ /8 LK >B<Press Yhdistäjä, sisäkierre Tyyppimerkintä P4330G. >B<Press GAS >B<Press Tuote nro Koko Tiiviste G mm L mm Pakk x ½ ¾ /5/ x ½ ¾ /5/ x ¾ ¾ /5/ x ½ ¾ /5/ x ¾ /5/ x ¾ /5/ x /5/ x 1 1¼ /5/ x 1¼ 1½ / x 1½ 1¾ / x 2 2⅜ /10 LK >B<Press Yhdistäjä, yhdistäjämutteri Tyyppimerkintä P4355. Toimitetaan tasotiivisteen kanssa. Tuote nro Koko L mm Pakk x ¾ 35 1/5/ x ¾ 35 1/5/ x /5/ x 1¼ 43 1/5/ x 1½ 43 1/1/ x 1¾ 51 1/ x 2⅜ 64 1/12 252

253 Tuoteluettelo Kulmaliittimet Kulmaliittimet LK >B<Press -liittimiin käytetään puristusleukoja, joissa on joku seuraavista merkinnöistä: LK, IBP, KSP4, V tai Profipress. Puristustyökaluja varten, katso erillinen kappale. Koot 76,1 mm ja 88,9 mm on alla lyhenetty muotoon 76 ja 89 mm. LK >B<Press Käyrä 90, 1 muhvi Tyyppimerkintä P5001. Tuote nro Koko A mm L mm Lisätiedot Pakk /10/ Krom. 1/10/ /10/ Krom. 1/10/ /10/ /10/ /5/ /5/ /5/ /15 LK >B<Press Käyrä 90, 2 muhvia Tyyppimerkintä P5002. >B<Press GAS >B<Press Tuote nro Koko L mm Lisätiedot Pakk /10/ Krom. 1/10/ /10/ Krom. 1/10/ /10/ /10/ /5/ /5/ /5/ /15 253

254 Tuoteluettelo Kulmaliittimet LK >B<Press Käyrä 45, 1 muhvi Tyyppimerkintä P5040. Tuote nro Koko A mm L mm Lisätiedot Pakk /10/ Krom. 1/10/ /10/ Krom. 1/10/ /10/ /10/ /5/ /5/ /5/ /20 LK >B<Press Käyrä 45, 2 muhvia Tyyppimerkintä P5041. >B<Press GAS >B<Press Tuote nro Koko L mm Pakk /10/ /10/ /10/ /10/ /5/ /5/ /5/ /20 LK >B<Press Käyrä 90, muhvi/ulkokierre Tyyppimerkintä P4001G. Kartiokierre. Tuote nro Koko A mm G mm L mm Pakk x ⅜ /5/ x ½ /5/ x ⅜ /5/ x ½ /10/ x ½ /5/ x ¾ /5/ x ¾ /5/ x /5/ x 1¼ / x 1½ / x /5 254

255 Tuoteluettelo Kulmaliittimet LK >B<Press Kulma 90, muhvi/sisäkierre Tyyppimerkintä P4090G. Tuote nro Koko A mm G mm L mm Pakk x ⅜ /5/ x ½ /5/ x ⅜ /5/ x ½ /5/ x ¾ /5/ x ½ /5/ x ¾ /5/ x ½ /5/ x ¾ /5/ x /5/ x /5/ x 1¼ / x 1½ / x /7 LK >B<Press Yhdistäjä 90, muhvi/sisäkierre Tyyppimerkintä P4096G. Tuote nro Koko Tiiviste A mm G mm L mm Pakk x ½ ¾ /5/ x ½ ¾ /5/ x ½ ¾ /5/ x ¾ /5/ x ¾ /5/ x /5/ x 1 1¼ /5/ x 1¼ 1½ / x 1½ 1¾ / x 2 2⅜ /6 >B<Press GAS >B<Press 255

256 Tuoteluettelo T-haarat T-haarat LK >B<Press -liittimiin käytetään puristusleukoja, joissa on joku seuraavista merkinnöistä: LK, IBP, KSP4, V tai Profipress. Puristustyökaluja varten, katso erillinen kappale. Koot 76,1 mm ja 88,9 mm on alla lyhenetty muotoon 76 ja 89 mm. LK >B<Press T-haara, samat halk. Tyyppimerkintä P5130. >B<Press GAS Tuote nro Koko A mm L mm Lisätiedot Pakk /10/ Krom. 1/10/ /10/ Krom. 1/10/ /10/ /10/ /5/ / / /10 >B<Press 256

257 LK >B<Press T-haara, supistava Tyyppimerkintä P5130R. Tuoteluettelo T-haarat Tuote nro Koko A mm L mm Lisätiedot Pakk x 15 x /10/ x 15 x Krom. 1/10/ x 12 x /10/ x 12 x Krom. 1/10/ x 12 x /10/ x 12 x Krom. 1/10/ x 15 x /5/ x 15 x Krom. 1/10/ x 18 x /10/ x 22 x /10/ x 12 x /5/ x 15 x /10/ x 15 x /10/ x 18 x /10/ x 22 x /10/ x 12 x /5/ x 15 x /10/ x 15 x /10/ x 15 x /5/ x 18 x /10/ x 18 x /5/ x 18 x /5/ x 22 x /10/ x 22 x /5/ x 28 x /5/ x 15 x /5/ x 15 x /5/ x 18 x /5/ x 18 x /5/ x 22 x /5/ x 22 x /5/ x 28 x /5/ x 28 x /5/ x 28 x /5/ x 15 x / x 18 x / x 22 x / x 22 x / x 28 x / x 28 x / x 22 x / x 28 x / x 35 x / x 35 x / x 22 x / x 28 x / x 35 x / x 42 x / x 42 x /10 >B<Press GAS >B<Press 257

258 Tuoteluettelo T-haarat LK >B<Press T-haara, haarassa ulkokierre Tyyppimerkintä P4132G. Kartiokierre. Tuote nro Koko A mm G mm L mm Pakk x ½ x /5/ x ¾ x /5/ x ¾ x / x ¾ x / x ¾ x /5/ x ¾ x / x 1 x / x 1¼ x /8 LK >B<Press T-haara, haarassa sisäkierre Tyyppimerkintä P4130G. >B<Press GAS >B<Press Tuote nro Koko A mm G mm L mm Pakk x ½ x /5/ x ⅜ x /5/ x ½ x /5/ x ½ x /5/ x ½ x /5/ x ¾ x /5/ x ½ x /5/ x ¾ x /5/ x ½ x / x ½ x / x ½ x /8 258

259 Tuoteluettelo Muut liittimet Muut liittimet LK >B<Press -liittimiin käytetään puristusleukoja, joissa on joku seuraavista merkinnöistä: LK, IBP, KSP4, V tai Profipress. Puristustyökaluja varten, katso erillinen kappale. Koot 76,1 mm ja 88,9 mm on alla lyhenetty muotoon 76 ja 89 mm. LK >B<Press Yliheitto, 2 muhvia Tyyppimerkintä P5085. Tuote nro Koko A mm L mm Pakk /10/ /10/ /10/80 LK >B<Press Yliheitto, 1 muhvi Tyyppimerkintä P5086. Tuote nro Koko A mm L mm Lisätiedot Pakk /10/ Krom. 1/10/ /10/ Krom. 1/10/ /10/ /10/100 >B<Press GAS >B<Press 259

260 Tuoteluettelo Muut liittimet, Työkalut LK >B<Press Hattu Tyyppimerkintä P5301. Tuote nro Koko L mm Pakk /10/ /10/ /10/ /10/ /5/ / / /50 Tuoteluettelo Työkalut >B<Press GAS Työkalut LK Viistetyökalu mm muovi-, kupari- ja teräsputken sisäiseen ja ulkoiseen viistämiseen. >B<Press Huom! LK PAL -putkiin käytetään erityisiä kalibrointityökaluja. Tuote nro Putken koko Pituus Pakk mm 85 mm 1 260

261 Tuoteluettelo Suoraliittimet LK >B<Press Sähkösinkitty I Suoraliittimet LK >B<Press on täydellinen V-Profiililla varustettu puristusliitinjärjestelmä sähkösinkittyjen putkien turvallista ja nopeaa liittämistä varten. Valikoima sisältää kaikki tavallisimmat osat, kuten käyrät, T-haarat, ylimenokappaleet, liitäntämuhvit ym., kokoluokassa mm. Liittimet varustettu vuodonilmaisimella. V-profiili, jossa puristus kauluksen molemmin puolin sekä kauluksen päältä V-profiilin muotoilun ansiosta puristuskoneen leuat voidaan asettaa vapaasti Vuodonilmaisu jo 0,1 barin paineessa Helppo ja nopea asennus Täydellinen valikoima koot mm Laaja valikoima LK >B<Press Sinkitty Jatkomuhvi Tyyppimerkintä PC5270. Tuote nro Koko B mm L mm Pakk /10/ /10/ /10/ /10/ /5/ / / LK >B<Press Sinkitty Liukumuhvi Tyyppimerkintä PC4275. >B<Press Sähkösinkitty Tuote nro Koko L mm Pakk /5/ /5/ /5/ /5/ /5/ /10 261

262 Tuoteluettelo Suoraliittimet LK >B<Press Sinkitty Supistusmuhvi 1 muhvi Tyyppimerkintä PC5243. Tuote nro Koko A mm B mm D mm L mm Pakk x /10/ x /10/ x /10/ x /10/ x /10/ x /5/ x /5/ x /10/ x , /5/ x /5/ x / x / x / x / x / x /25 LK >B<Press Sinkitty Suora muuntokappale, ulkokierre >B<Press Sähkösinkitty Tyyppimerkintä PC4243G. Kartiokierre. Tuote nro Koko B mm E mm L mm Pakk x? /5/ x ½ /5/ x ½ /5/ x ¾ 36, ,5 1/5/ x ¾ 37, ,5 1/5/ x /5/ x 1¼ / x 1½ / x 2 52, ,5 1/12 262

263 Tuoteluettelo Suoraliittimet LK >B<Press Sinkitty Suora muuntokappale, sisäkierre Tyyppimerkintä PC4270G. Kartiokierre. Tuote nro Koko A mm B mm E mm L mm Pakk x ½ /5/ x ½ /5/ x ½ /5/ x ¾ /5/ x ¾ /5/ x /5/50 >B<Press Sähkösinkitty 263

264 Tuoteluettelo Kulmaliittimet Kulmaliittimet LK >B<Press Sinkitty Käyrä 90 1 muhvi Tyyppimerkintä PC5001. Tuote nro Koko A mm B mm L mm Pakk /10/ /10/ /10/ /10/ /5/ /5/ /5/ /10 LK >B<Press Sinkitty Käyrä 90 2 muhvia Tyyppimerkintä PC5002. >B<Press Sähkösinkitty Tuote nro Koko B mm L mm Pakk /10/ /10/ / /10/ /5/ /5/ /5/ /3 LK >B<Press Sinkitty Käyrä 45 1 muhvi Tyyppimerkintä PC5040. Tuote nro Koko A mm B mm L mm Pakk /10/ /10/ /10/ /5/ /5/ /5/ /12 264

265 Tuoteluettelo Kulmaliittimet LK >B<Press Sinkitty Käyrä 45 2 muhvia Tyyppimerkintä PC5041. Tuote nro Koko B mm L mm Pakk /10/ /10/ /10/ /5/ /5/ /5/ /12 LK >B<Press Sinkitty Käyrä 90 muhvi/ulkokierre Tyyppimerkintä PC4001G. Kartiokierre. Tuote nro Koko A mm B mm C mm E mm L mm Pakk x? /5/ x ½ /10/ x ½ /5/ x ¾ 55, /5/ x /5/ x 1¼ / x 1½ / x 2 106, , /5 LK >B<Press Sinkitty Käyrä 90 muhvi/sisäkierre >B<Press Sähkösinkitty Tyyppimerkintä PC4002G. Kartiokierre. Tuote nro Koko A mm B mm C mm E mm L mm Pakk x ½ /5/ x ½ /5/ x ¾ /5/ x /5/30 265

266 Tuoteluettelo Kulmaliittimet LK >B<Press Sinkitty Kulma 90 muhvi/sisäkierre Tyyppimerkintä PC4090G. Kartiokierre. Tuote nro Koko A mm B mm C mm E mm L mm Pakk x ½ , /5/ x ½ 29, , /5/ x ½ 29, , /5/ x ¾ ,5 57 1/5/ x ,5 61 1/5/30 >B<Press Sähkösinkitty 266

267 Tuoteluettelo T-haarat T-haarat LK >B<Press Sinkitty T-haara, samat halk. Tyyppimerkintä PC5130. Tuote nro Koko A mm B mm C mm L mm Pakk /10/ /10/ /10/ /10/ /5/ / / /10 LK >B<Press Sinkitty T-haara, supistava Tyyppimerkintä PC5130. Tuote nro Koko A mm B mm C mm L mm Pakk x 15 x /5/ x 12 x /5/ x 12 x /5/ x 15 x /5/ x 12 x /5/ x 15 x /5/ x 18 x /5/ x 15 x /5/ x 18 x /5/ x 22 x /5/ x 15 x / x 22 x / x 28 x / x 22 x / x 28 x / x 35 x / x 22 x / x 28 x / x 35 x / x 42 x /10 >B<Press Sähkösinkitty 267

268 Tuoteluettelo T-haarat LK >B<Press Sinkitty T-haara, haarassa sisäkierre Tyyppimerkintä PC4130G. Kartiokierre. Tuote nro Koko A mm B mm C mm E mm L mm Pakk x ½ x /5/ x ½ x /5/ x ½ x /5/ x ½ x /5/ x ¾ x /5/ x ½ x / x ½ x / x ½ x /8 >B<Press Sähkösinkitty 268

269 Tuoteluettelo Muut liittimet Työkalut Muut liittimet LK >B<Press Sinkitty Ylivienti lyhyt Tyyppimerkintä PC5087. Tuote nro Koko B mm H mm L mm Pakk /5/ /5/ /5/ /5/25 LK >B<Press Sinkitty Hattu Tyyppimerkintä PC5301. Tuote nro Koko B mm H mm L mm Pakk /10/ /10/ /10/ /5/ / / /50 LK >B<Press Sinkitty Ohituskäyrä 90 Tyyppimerkintä PC5030. Tuote nro Koko A mm B mm C mm H mm L mm Pakk , ,5 1/5/ /5/ /5/100 >B<Press Sähkösinkitty Työkalut LK Viistetyökalu mm muovi-, kupari- ja teräsputken sisäiseen ja ulkoiseen viistämiseen. Huom! LK PAL -putkiin käytetään erityisiä kalibrointityökaluja. Tuote nro Putken koko Pituus Pakk mm 85 mm 1 269

270 LK Conex Tyyppihyväksytyt LK Puserrusliittimet lämmitys- ja käyttövesijärjestelmille, kaasulle sekä öljyille. Pehmeiden ja kovien kupariputkien, teräsputkien, messinkisten holkkien ja 6 54 mm PE-X-putkien liittämiseen Hyvä saatavuus Laaja valikoima Helposti asennettava Tyyppihyväksytty

271 LK Conex -puserrusliittimet Sisältö Tuoteluettelo Suorat liittimet Kulmaliittimet Hanakulmat T-haaraliittimet Adapterit Lisävarusteet Tukiholkit Päätykappale Ilmaus & Suojaholkit Työkalut Pressverktyg Conex 271

272 Tuoteluettelo Suoratliittimet Suoratliittimet LK 301 Suoraliitin Tuote nro Koko D mm L mm Pakk /10/ /10/ /10/ /100/ /10/ /10/ / / / x /10/ x 8 20/ /10/ x 10 20/ /10/ x 10 21/ /10/ x 12 22/ /10/ x /10/ x 12 24/ /10/ x 15 24/ /10/ x 15 25/ /10/ x 22 26/ /10/50 LK 301 Suoraliitin, kromattu Mitat yllä olevan taulukon mukaan. Pressverktyg Conex Tuote nro Koko Pakk /10/ /10/ /10/ /10/ /10/ x 8 1/10/ x 10 1/10/ x 10 1/10/ x 12 1/10/ x 15 1/10/

273 Tuoteluettelo Suoratliittimet LK 302 Suoraliitin, ulkokierre Lieriökierre. Tuote nro Koko D mm G mm L mm Pakk x ¼ /10/ x ⅜ /10/ x ½ /10/ x ¼ /10/ x ⅜ /10/ x ½ /10/ x ⅜ /10/ x ½ /10/ x ⅜ /10/ x ½ /10/ x ¾ /10/ x ½ /10/ x ¾ /10/ x ½ /10/ x ¾ /10/ x /10/ x ¾ /10/ x /10/ x 1¼ / x / x 1¼ / x 1½ / x /25 LK 302 Suoraliitin, ulkokierre kromattu Mitat yllä olevan taulukon mukaan. Tuote nro Koko Pakk x ½ 1/10/ x ½ 1/10/ x ⅜ 1/10/ x ½ 1/10/ x ½ 1/10/200 Pressverktyg Conex 273

274 Tuoteluettelo Suoratliittimet LK 303 Suoraliitin, sisäkierre Tuote nro Koko D mm G mm L mm Pakk x ½ /10/ x ⅜ /10/ x ½ /10/ x ⅜ /10/ x ½ /10/ x ⅜ /10/ x ½ /10/ x ¾ /10/ x ½ /10/ x ½ /10/ x ½ /10/ x ¾ /10/ x /10/ x ¾ /5/ x /10/ x / x 1¼ / x 1½ / x /20 LK 303 Suoraliitin, sisäkierre kromattu Mitat yllä olevan taulukon mukaan LK 303. Tuote nro Koko Pakk x ½ 1/10/ x ⅜ 1/10/ x ½ 1/10/ x ½ 1/10/200 Pressverktyg Conex 274

275 Tuoteluettelo Kulmaliittimet Kulmaliittimet LK 401 Kulmaliitin Tuote nro Koko D mm L mm Pakk /10/ /10/ /10/ /10/ /10/ /10/ /10/ / / / x 12 22/ /10/ x /10/ x 15 25/21 33,35 1/10/ x ,42 1/10/150 LK 401 Kulmaliitin, kromattu Mitat yllä olevan taulukon mukaan LK 401. Tuote nro Koko Pakk /10/ /10/ /10/ /10/ /10/ x 12 1/10/200 LK 402 Kulmaliitin, ulkokierre kromattu Mitat yllä olevan taulukon mukaan LK 402. Tuote nro Koko Pakk x ½ 1/10/ x ⅜ 1/10/ x ½ 1/10/ x ½ 1/10/200 Pressverktyg Conex 275

276 Tuoteluettelo Kulmaliittimet LK 402 Kulmaliitin, ulkokierre Lieriökierre. Tuote nro Koko A mm D mm G mm L mm Pakk x ¼ /10/ x ⅜ /10/ x ⅜ /10/ x ½ /10/ x ⅜ /10/ x ½ /10/ x ¾ /10/ x ½ /10/ x ¾ /10/ x ½ /10/ x ¾ /10/ x /10/ x ¾ /10/ x /10/ x 1¼ / x 1½ / x /10 LK 403 Kulmaliitin, sisäkierre Pressverktyg Conex Tuote nro Koko A mm D mm G mm L mm Pakk x ½ /10/ x ⅜ /10/ x ⅜ /10/ x ½ /10/ x ¾ /10/ x ½ /10/ x ¾ /10/ x ½ /10/ x ¾ /10/ x /10/ x 1¼ / x 1½ / x /10 LK 403 Kulmaliitin, sisäkierre kromattu Mitat yllä olevan taulukon mukaan LK 403. Tuote nro Koko Pakk x ⅜ 1/10/ x ½ 1/10/

277 Tuoteluettelo Hanakulmat Hanakulmat LK 403W Hanakulma, sisäkierre Tuote nro Koko A mm D mm G mm L mm Pakk x ½ /10/ x ¾ /10/50 Pressverktyg Conex 277

278 Tuoteluettelo T-haarat T-haarat LK 601 T-haara Tuote nro Koko A mm D mm L mm Pakk /10/ /10/ /10/ /10/ /10/ /10/ / / / / x 10 x /10/ x 15 x /10/ x 10 x /10/ x 12 x /10/ x 12 x /10/ x 18 x /10/ x 22 x /10/ x 12 x /10/ x 15 x /10/ x 15 x /10/ x 18 x /10/ x 12 x /5/ x 15 x /10/ x 15 x /5/ x 18 x /5/ x 22 x /10/ x 28 x / x 15 x / x 22 x / x 22 x /40 Pressverktyg Conex LK 601 T-haara, kromattu Mitat yllä olevan taulukon mukaan LK 601. Tuote nro Koko Pakk /10/ /10/ /10/ /10/ x 10 x 12 1/10/ x 12 x 15 1/10/ x 15 x 12 1/ x 15 x 15 1/10/50 278

279 Tuoteluettelo T-haarat LK 615 T-haara, haarassa ulkokierre Lieriökierre. Tuote nro Koko A mm D mm G mm L mm Pakk x ½ x /10/ x ½ x /5/ x ¾ x /5/50 LK 617 T-haara, haarassa sisäkierre Tuote nro Koko A mm D mm G mm L mm Pakk x ⅜ x /10/ x ½ x /10/ x ½ x /10/ x ½ x /5/ x ¾ x /5/ x 1 x /40 LK 631 T-haara, runko-osassa ulkokierre Lieriökierre. Tuote nro Koko A mm D mm G mm L mm Pakk x 22 x ¾ /5/50 LK 684 T-haara, runko-osassa sisäkierre Pressverktyg Conex Tuote nro Koko A mm D mm G mm L mm Pakk x 15 x ½ /10/

280 Tuoteluettelo Adapterit Adapterit LK 372 Adapteri ulkokierre Kartiokierre. Tuote nro Koko D mm G mm L mm Pakk x ⅜ / x ½ / x ¾ / x /10 LK 373 Adapteri sisäkierre Tuote nro Koko D mm G mm L mm Pakk x ⅜ / x ½ / x ¾ / x /10 Pressverktyg Conex 280

281 Tuoteluettelo Lisävarusteet Lisävarusteet LK 63 Mutteri Tuote nro Koko Pakk /100/ /100/ /100/ /50/ /50/ /50/ /50/ /25/ /10/ /10/ /5 LK 65 Kaksoiskartio Tuote nro Koko Pakk / / /100/ /100/ /100/ /100/ /50/ /100/ /50/ /10/ /10/ /10/100 Pressverktyg Conex 281

282 Tuoteluettelo Lisävarusteet LK 68 Supistus Toimitetaan yhtenä palana halkaisijaan 35 mm asti ja korvaa vakituisen puserrusrenkaan. Kiristettäessä kuuluu pieni naksahdus, jonka jälkeen mutteria kiristetään vielä taulukon mukaan, supistuksen pienemmästä koosta lähtien. 42 mm ja suuremmat halkaisijat toimitetaan kolmena osana: sisäosat liitinosaan ja mutteriin sekä pieni puserrusrengas. Kiristys taulukon mukaan halkaisijasta/ putkityypistä riippuen. Pressverktyg Conex Tuote nro Koko Pakk x 6 1/ x 10 1/10/ x 8 1/ x 10 1/10/ x 11 1/ x 12 1/10/ x 10 1/ x 15 1/10/ x 16 1/10/ x 15 1/10/ x 18 1/10/ x 12 1/10/ x 15 1/10/ x 18 1/10/ x 22 1/10/ x 15 1/10/ x 18 1/10/ x 28 1/10/ x 15 1/ x 22 1/ x 28 1/ x 35 1/ x 22 1/ x 28 1/ x 35 1/ x 42 1/50 282

283 Tuoteluettelo Tukiholkit Tukiholkit LK Tukiholkki SC Tarkoitettu pehmeille kupariputkille. Kovien kupariputkien Conex-liittimiin ei tarvita tukiholkkia. Tuote nro Putkelle kokoa Pakk x 0,8 1/25/ x 0,8 1/25/ x 1,0 1/25/ x 1,0 1/25/ x 1,0 1/25/ x 1,0 1/25/ x 1,0 1/25/ x 1,0 1/25/ x 1,2 1/25/300 LK Tukiholkki WP Tarkoitettu PE-X putkille. Tukiholkissa on levennys, joka estää holkin liukumisen PE-X putkeen. Tuote nro Putkelle kokoa Pakk x 1,8 1/25/ x 2,0 1/25/ x 2,5 1/25/ x 2,5 1/25/ x 3,0 1/25/ x 4,0 1/25/500 Pressverktyg Conex 283

284 Tuoteluettelo Päätykappale Päätykappale LK 64 Tulppa Asennetaan vastaavaan liitäntään puserrusrenkaan sijaan. Tuote nro Koko Pakk / / / / / / / LK 323 Tulppa Tuote nro Koko D mm L mm Pakk /10/ /10/ /10/ /10/ /10/ /10/150 Pressverktyg Conex 284

285 Tuoteluettelo Ilmaus & Suojaholki, Työkalut Ilmaus & Suojaholkit LK 63V Ilmaruuvi Asennetaan 15-liitäntään puserrusrenkaan sijaan. Tuote nro Koko Pakk /10/500 Työkalut LK Viistetyökalu mm muovi-, kupari- ja teräsputken sisäiseen ja ulkoiseen viistämiseen. Huom! LK PAL -putkiin käytetään erityisiä kalibrointityökaluja. Tuote nro Putken koko Pituus Pakk mm 85 mm 1 Pressverktyg Conex 285

286 LK Puristustyökalut LK Minipuristin V2 & LK Acke V2 Li-ioni-akkutekniikka Useampi puristus yhdellä akulla Lyhyt latausaika, vain 15 minuuttia LK Minipuristimella V2 ja 22 minuuttia LK Ackella V2 Sisäänrakennettu LED-työvalaistus Parannettu ergonomia/painopiste Parempi ote Voidaan varustaa verkkolaitteella Sisäänrakennettu hydraulipaineen tarkastus

287 LK Puristustyökalut Sisältö Tuoteluettelo Puristuskoneet Puristuskoneet - Akkulaturi Puristuskoneet - Laukku Puristusleuat Puristusleuat - Laukku Puristustyökalut Prefab 287

288 Tuoteluettelo Puristuskoneet Puristuskoneet LK Minikone V2 Basic Puristuskone liitintyyppien LK >B<Press mm* ja LK PressPex mm radiaaliseen puristamiseen. Li-ioni-akkutekniikka. Männän puristusvoima on 15 kn. 350 asteen käännettävä istukka puristusleualle. Koneen paino ilman akkua ja puristusleukaa: 1,42 kg. * Suurin koko teräkselle on 22 mm. Tuote nro Nimike Paino Pakk MAP2L 1,42 kg 1 LK Minikone V2-19kN Sähköhydraulinen 18 V, 1,3 Ah akkukäyttöinen kone liitintyyppien LK >B<Press mm ja LK PressPex mm radiaaliseen puristamiseen. Akku on tyyppiä li-ioni. Männän puristusvoima on 19 kn. 350 kääntyvä istukka puristusleualle. Koneen paino akkuineen n. 1,7 kg. Toimitetaan akkuineen ja latureineen muovilaukussa, jossa tilat viidelle minileualle. LK Minipuristin V2-19kN voidaan tarvittaessa varustaa isommalla akulla (3,0 Ah) tai LK Verkkolaitteella V2, katso alla. Tuote nro Nimike Täyd. laukun paino Pakk MAP2L19 5,1 kg 1 LK Puristuskone ACKE V2 Sähköhydraulinen akkukäyttöinen kone 18V, 3 Ah LK >B<Press- ja LK PressPexliitinten ym. puristusliitinten radiaaliseen puristamiseen. Li-ion-akku. Männän puristusvoima kn. 350º kääntyvä istukka puristusleualle. Koneen paino akun kanssa vain n. 3,5 kg. LK Puristuskoneen Acke V2 saa myös verkkosovittimen kanssa, katso alla LK Verkkosovitin V2. Puristustyökalut Prefab Toimitetaan akkuineen ja latureineen muovilaukussa, jossa tilat neljälle puristusleualle. Tuote nro Nimike Täyd. laukun paino Pakk UAP3L 7,9 kg 1 288

289 Tuoteluettelo Puristuskoneet LK Puristuskone MAX V2 Sähköhydraulinen akkukäyttöinen kone 18V, 3,0 Ah LK >B<Press- ja LK PressPex-liitinten ym. puristusliitinten radiaaliseen puristamiseen. Tarkoitettu kokoihin mm. LK >B<Press-koot mm sekä LK PressPexkoot mm puristetaan LK Puristusleuoilla. Koot mm puristetaan LK Puristusleuoilla XL. Li-ion-akku. Akun sijaan voidaan käyttää verkkosovitinta, joka toimitetaan koneen mukana. Männän puristusvoima kn, 350 kääntyvä istukka puristusleualle. Koneen paino akun kanssa vain n. 4,3 kg. Toimitetaan peltilaukussa akun, laturin ja verkkosovittimen kanssa. Paino taulukon mukaan. Tuote nro Nimike Täyd. laukun paino Pakk UAP4L 13,5 kg 1 LK Puristuskone NETTAN Sähköhydraulinen sähkökäyttöinen kone 230V/50Hz LK >B<Press- ja LK PressPex-liitinten ym. puristusliitinten radiaaliseen puristamiseen. Männän puristusvoima kn. 360 kääntyvä istukka puristusleualle. Koneen paino n. 3,5 kg. Toimitetaan maalatussa peltilaatikossa, jossa tilat kuudelle puristusleualle. Tuote nro Nimike Täyd. laukun paino Pakk UNP2 7,2 kg 1 LK Puristustyökalu MANUEL Hydraulinen käsikäyttöinen työkalu LK B-Press- ja LK PressPex-liitinten ym. radiaaliseen puristamiseen mm. tiloihin, joissa vaaditaan kipinätöntä toimintaa. Työkaluun sopii kaiken kokoiset puristusleuat aina 54 mm asti. Männän puristusvoima 32 kn. 360 kääntyvä istukka puristusleualle. Toimitetaan kangaskassissa. Tuote nro Nimike Paino Pakk HPU2 3,2 kg 1 Puristustyökalut Prefab 289

290 Tuoteluettelo Puristuskoneet Akkulaturi Puristuskoneet Akkulaturi LK Akkulaturi Verkkojännite V, Hz. Lataa sekä NiMH- että NiCd-akkuja. Verkkokaapeli 2 metriä. Huom! Ei sovellu konetyypeille V2, joissa on Li-ion-akut. Tuote nro Nimike Käyttötarkoitus LG4F Acke (UAP2) ja Minikone (MAP1) Paino Lisätiedot Pakk. 0,53 kg Korvaukset edellinen malli: LGM4 1 LK Akkulaturi V2 Verkkojännite V, 50-60Hz. Huom! Laturi ei sovellu vanhempien LK Minikoneiden tai ACKE-koneiden akkujen lataamiseen. Näissä malleissa on NiCd- tai NiMH-akut. Verkkokaapeli 2 metriä. Tuote nro Nimike Käyttötarkoitus Paino Pakk DC18RA Acke V2 / Minikone 0,8 kg 1 V2 / MAX V2 LK Verkkosovitin V2 LK Minikoneelle V2 sekä LK Puristuskoneille ACKE V2 ja MAX. Sopii koneen akun paikalle, liitetään 230V pistorasiaan. Tuote nro Nimike Jännite Paino Pakk NG2 230 V/18 V 0,65 kg 1 Puristustyökalut Prefab 290

291 Tuoteluettelo Puristuskoneet Akkulaturi LK Vaihtoakku NiMH LK Puristuskoneille ACKE ja LK Minikoneelle. Tuote nro Nimike Käyttötarkoitus RA5 Acke (UAP2) RAM2 Minikone (MAP1) RAM3 Minikone (MAP1) Paristo Jännite Kapasiteetti Paino Lisätiedot Pakk. NiMH 12 V 3,0 Ah 0,7 kg Korvaukset edellinen malli: RA3 NiMH 9,6 V 2,0 Ah 0,43 kg Korvaukset edellinen malli: RAM1 NiMH 9,6 V 3,0 Ah 0,56 kg Korvaukset edellinen malli: RAM LK Vaihtoakku Li-ion LK Puristuskoneille Acke V2 ja MAX V2 sekä LK Minikoneelle V2. Tuote nro Nimike Käyttötarkoitus Paristo Jännite Kapasiteetti Paino Pakk BL1815 Minikone V2 / Li-ion 18 V 1,3 Ah 0,4 kg 1 V2-19kN (MAP2L / MAP2L19) BL1830 Minikone V2 / V2-19kN (MAP2L / MAP2L19), ACKE V2 (UAP3L), MAX V2 (UAP4L) Li-ion 18 V 3,0 Ah 0,65 kg 1 Puristustyökalut Prefab 291

292 Tuoteluettelo Puristuskoneet Laukku Puristuskoneet Laukku LK Laukku Minikoneelle Muovilaukku puristuskoneelle, akkulaturille, minileuoille ja näiden sisäosille. Huom! Ei sovellu LK Minikone V2 (MAP2L). Tuote nro Käyttötarkoitus Pituus Leveys Korkeus Paino Pakk Minikone 460 mm 360 mm 110 mm 1,6 kg 1 (MAP1) LK Laukku Minikoneelle V2 Muovilaukku, jossa paikat puristuskoneelle, akkulaturille, minileuoille sekä akulle. Huom! Ei sovellu LK Minikoneen vanhemmille versioille (MAP1). Tuote nro Käyttötarkoitus Pituus Leveys Korkeus Paino Pakk Minikone V2 / V2-19kN 500 mm 415 mm 120 mm 2,1 kg 1 (MAP2L/MAP2L19) LK Laukku Puristuskoneelle Acke V2 Muovilaukku, jossa paikat puristuskoneelle, akkulaturille, puristusleuoille sekä akuille. Huom! Ei sovellu LK Puristuskoneen Acke vanhemmille versioille (UAP2). Tuote nro Käyttötarkoitus Pituus Leveys Korkeus Paino Pakk Acke V2 575 mm 475 mm 140 mm 3,6 kg 1 (UAP3L) Puristustyökalut Prefab 292

293 Tuoteluettelo Puristusleuat Puristusleuat LK Minileuka Tarkoitettu ainoastaan LK Minikoneeseen! Tuote nro Nimike Käyttötarkoitus Koko Paino Pakk KSP4 LK >B<Press 12 0,95 kg KSP4 LK >B<Press 15 0,95 kg KSP4 LK >B<Press 18 0,95 kg KSP4 LK >B<Press 22 0,96 kg KSP4 LK >B<Press 28 0,96 kg KSP3 Puristusprofi ili M 12 0,95 kg KSP3 Puristusprofi ili M 15 0,95 kg KSP3 Puristusprofi ili M 18 0,95 kg KSP3 Puristusprofi ili M 22 0,95 kg KSP3 Puristusprofi ili M 28* 0,95 kg KSP11 LK PressPex 16 1,07 kg KSP11 LK PressPex 20 1 kg KSP11 LK PressPex 25 1,14 kg KSP11 LK PressPex 32 1,05 kg 1 * Huomio! Ei sovi teräsliittimiin. LK Minileuka V2-19 Tarkoitettu ainoastaan LK Minikone V2-19kN (MAP2L19)! (Tuote nro ) Tuote nro Nimike Käyttötarkoitus Koko Paino Pakk KSP4 LK >B<Press - Puristusprofi ili V 12 1,26 kg KSP4 LK >B<Press - Puristusprofi ili V 15 1,26 kg KSP4 LK >B<Press - Puristusprofi ili V 18 1,24 kg KSP4 LK >B<Press - Puristusprofi ili V 22 1,31 kg KSP4 LK >B<Press - Puristusprofi ili V 28 1,31 kg KSP4 LK >B<Press - Puristusprofi ili V 35 1,7 kg KSP3 Puristusprofi ili M 12 1,26 kg KSP3 Puristusprofi ili M 15 1,26 kg KSP3 Puristusprofi ili M 18 1,24 kg KSP3 Puristusprofi ili M 22 1,31 kg KSP3 Puristusprofi ili M 28 1,31 kg KSP3 Puristusprofi ili M 35 1,7 kg KSP11 LK PressPex - Puristusprofi ili TH 16 1,29 kg KSP11 LK PressPex - Puristusprofi ili TH 20 1,29 kg KSP11 LK PressPex - Puristusprofi ili TH 25 1,32 kg KSP11 LK PressPex - Puristusprofi ili TH 32 1,57 kg KSP11 LK PressPex - Puristusprofi ili TH 40 1,47 kg 1 Puristustyökalut Prefab 293

294 Tuoteluettelo Puristusleuat Puristusleuat LK Puristusleuka LK Puristuskoneisiin ja muihin koneisiin, joissa männän puristusvoima on kn. Huom! Puristusliittimen merkintää oikeaa puristusmuotoa varten pitää noudattaa. Tuote nro Nimike Käyttötarkoitus Koko Paino Pakk KSP4 LK >B<Press - Puristusprofi ili V 12 1,9 kg KSP4 LK >B<Press - Puristusprofiili V 15 1,9 kg KSP4 LK >B<Press - Puristusprofiili V 18 1,9 kg KSP4 LK >B<Press - Puristusprofiili V 22 1,9 kg KSP4 LK >B<Press - Puristusprofiili V 28 1,9 kg KSP4 LK >B<Press - Puristusprofiili V 35 1,9 kg KSP4 LK >B<Press - Puristusprofiili V 42 4,6 kg KSP4 LK >B<Press - Puristusprofiili V 54 4,5 kg KSP3 Puristusprofiili M 12 1,8 kg KSP3 Puristusprofiili M 15 1,8 kg KSP3 Puristusprofiili M 18 1,8 kg KSP3 Puristusprofiili M 22 1,8 kg KSP3 Puristusprofiili M 28 2 kg KSP3 Puristusprofiili M 35 2 kg KSP11 LK PressPex - Puristusprofi ili TH 16 1,6 kg KSP11 LK PressPex - Puristusprofi ili TH 20 1,7 kg KSP11 LK PressPex - Puristusprofi ili TH 25 1,7 kg KSP11 LK PressPex - Puristusprofi ili TH 32 2,02 kg KSP11 LK PressPex - Puristusprofi ili TH 40 1,97 kg LK PressPex - Puristusprofi ili TH 50 5,1 kg 1/ LK PressPex - Puristusprofi ili TH 63 4,9 kg 1/5 Puristustyökalut Prefab 294

295 Tuoteluettelo Puristusleuat LK Ketjupuristusleuka LK Puristuskoneille ACKE, NETTAN ja MAX. Välileuka asennetaan koneeseen ja kytketään sen jälkeen oikean kokoiseen puristuskaulukseen. Adapterileuka ja puristusrenkaat toimitetaan pahvilaatikossa. Peltilaukku, johon mahtuu puristusrengas 42 ja 54 sekä adapterileuka M42-54 voidaan ostaa lisävarusteena. Tuote nro Nimike Käyttötarkoitus Tyyppi Koko Paino Pakk Välileuka 1,7 kg KSP3 Puristusprofi ili M Puristuskaulus 42 2,5 kg KSP3 Puristusprofi ili M Puristuskaulus 54 2,5 kg UUTUUDET KSP4 LK >B<Press - Puristuskaulus 42 2,5 kg 1 Puristusprofi ili V UUTUUDET KSP4 LK >B<Press - Puristusprofi ili V Puristuskaulus 54 2,5 kg 1 LK Ketjupuristusleuka PressPex 75 LK Puristuskoneille ACKE, NETTAN ja MAX. Välileuka asennetaan koneeseen ja kytketään sen jälkeen oikean kokoiseen puristuskaulukseen. Adapterileuka ja puristusrenkaat toimitetaan pahvilaatikossa. Tuote nro Koko Paino Pakk ,7 kg ,5 kg 1 LK Puristusleuka XL LK Puristuskoneeseen MAX ja LK B-Press XL-töihin. Välileuka asennetaan koneeseen ja kytketään sen jälkeen oikean kokoiseen puristuskaulukseen. Välileuka toimitetaan kartonkiin pakattuna, mutta sille on tila koneen laukussa. Puristuskaulukset toimitetaan erillisissä peltilaukuissa. Paino ilman laukkua n. 6 kg, koko 108 mm n. 7 kg. Tuote nro Tyyppi Paino Pakk Välileuka 4,1 kg ,1 mm puristuskaulus 10 kg ,9 mm puristuskaulus 10 kg mm puristuskaulus 11 kg 1 Puristustyökalut Prefab 295

296 Tuoteluettelo Laukku Laukku LK Laukku minipuristusleuoille Muovilaukku 11 LK Minipuristusleualle. Mitat 390 x 315 x 140 mm. Tuote nro Paino Pakk ,3 kg 1/4 LK Laukku puristusleuoille Maalattu peltilaatikko 5+1 LK >B<Press -puristusleuoille kokoon 35 mm asti sekä muille lisävarusteille. Sopii myös LK PressPex-leuoille. Mitat 365 x 300 x 120 mm. Tuote nro Paino Pakk ,3 kg 1 LK Laukku puristusleuoille 4254/5063 Laukku kahdelle LK Puristusleualle. Sopii koolle 42, 50, 54 ja 63 mm. Tuote nro Käyttötarkoitus kpl puristusleuka V&M 42-54, TH50-63 Pituus Leveys Korkeus Paino Pakk. 368 mm 257 mm 95 mm 1,3 kg 1 Laukku puristuskauluksille M4254 Peltilaukku, johon mahtuu puristuskaulukset 42 ja 54 sekä välileuka Tuote nro Paino Pakk ,5 kg 1 Puristustyökalut Prefab 296
