1 RBM Vesikiertoinen lattialämmitys

2 Oikea lämmön jakautuminen Lämpöä asumiseen, työhön ja vapaa-aikaan. Lattialämmityksessä suuri lämmin lattiapinta-ala levittää lämmön tasaisesti koko huonetilaan. Lämmin lattia on lisäksi miellyttävä jaloille, jotka toimivat ihmiskehon termostaatteina. Aivan välttämätön lattialämmitys on kosteissa tiloissa. Nykyaikainen vesikiertoinen lattialämmitys on kuitenkin koko rakennuksen lämmitysmuoto. Se sopii omakoti- ja kerrostaloihin, teollisuus- ja urheiluhalleihin käytännössä kaikkiin rakennuksiin ja rakenteisiin.

3 RBM Ihanteellinen lattialämmitysjärjestelmä Vapaus valita Arkkitehtuuri, sisustaminen, pintamateriaalit, lämmöntuotto. Korkeat ikkunat, vaikka lattiasta kattoon. Korkeat huonetilat ja kuitenkin lämpö oleskeluvyöhykkeellä. Tarvittavat laitteet ovat näkymättömissä eivätkä rajoita sisustamista. Klinkkerilattioiden käyttö myös oleskelutiloissa mahdollista cambia foto Vesikiertoisen lattialämmityksen lämmönlähde voidaan valita vapaasti. Myös muutos toiseen lämmönlähteeseen on tulevaisuudessa mahdollinen. Toimiva Energiaa säästävä Valmis kokonaisuus Miellyttävä Terveellinen Näkymätön

4 RBM lattialämmitys Tuo hyvinvointia käyttäjälleen Miellyttävä ja terveellinen lämpö Skandinavian ilmasto asettaa korkeat vaatimukset rakennusten ja lämmitysjärjestelmien ominaisuuksille. Lämmön tulee riittää myös pitkien pakkasjaksojen aikana ja järjestelmän tulee reagoida nopeasti ulkolämpötilan muutoksiin. RBM-lattialämmityksessä nämä vaatimukset ovat huomioitu sekä järjestelmän komponenttien suunnittelussa että jokaisen kohteen toteutuksessa. Käyttäjän kannalta on kuitenkin tärkeää, että järjestelmä ohjautuu automaattisesti, ja käyttäjän tehtäväksi jää vain nauttia lämmöstä. 2,7 m 1,8 m 0,1 m C jakauma: ihanteellinen patterilämmitys lattialämmitys

5 KILMA-FLEX Lattialämmitysputki ristisilloitetusta polyeteenistä, PEX. Valmistettu DIN-standardien ja mukaisesti. Happidiffuusiosuojaus EVOH-kerroksella DIN-standardin 4726 mukaisesti. KOMPONENTIT Lattialämmityksen toteuttamiseen tarvitaan putken lisäksi myös paljon muuta, kuten esimerkiksi jakokeskukset, huonetermostaatit ja sekoitusautomatiikka. Kukin kohde tulee suunnitteluttaa ammattilaisella, joka tekee suunnitelmien lisäksi listan kohteessa tarvittavista komponenteista. Tällöin saadaan hankittua yhteensopivat ja testatut komponentit, jotka yhdessä muodostavat toimivan järjestelmän. Putkiston asennukseen on olemassa monia vaihtoehtoja. Betonilattioissa yleisin tapa on käyttää erilaisia muovisia putkikiinnikkeitä, joilla lattialämmitysputki kiinnitetään suoraan betoniteräsverkkoon. OHJELMISTOT Kohteiden suunnittelun tekevät ammattilaiset, jotka luovuttavat rakennuttajalle tehontarvelaskelmat, putkiston mitoitustiedot, asennuskuvat, tuoteluettelon ja kustannusarvion.

6 PUTKIPOIKA Eristeen päälle betoniteräsverkko, johon putki kiinnitetään putkipoika-kiinnikkeillä. Jyrkissä mutkissa kiinnitys varmistetaan putkisiteillä. Putki asennetaan spiraaliasennuksena, eli menevä ja palaava putki vierekkäin. GRAFF-ASENNUSLEVY Asennuslevy betonirakenteeseen, esimerkiksi ontelolaatan päälle. 30 mm paksuun polystyreenilevyyn on liimattu ohut muovikerros, johon putki kiinnitetään Graff-putkikiinnikkeillä. Asennusta helpottamaan rasteri 50 mm välein, asennusväli kuitenkin vapaasti valittavissa. Betoniteräsverkko asennetaan tarvittaessa putken päälle. KIPSILEVY Puinen ala- tai välipohja. Harvalaudoituksen päälle kolminkertainen kipsilevy, jonka keskimmäisessä kerroksessa lattialämmitysputket. Voidaan tehdä myös kaksinkertaisella kipsilevyllä vanhan lattian päälle. LÄMMÖNJOHTOLAMELLI Puinen ala- tai välipohja. Harvalaudoituksen päälle lämmönjohtolamelli, johon putki asennetaan. Putki asennetaan riviasennuksena. Lämmönjohtolamelli jakaa lämmön sivusuunnassa, jolloin saadaan tasainen lattian pintalämpötila. LÄMMÖNJOHTOLAMELLI Puinen ala- tai välipohja. Lämmönjohtolamelli kiinnitetään suoraan lattian koolaukseen. Putki asennetaan riviasennuksena lämmönjohtolamelliin, joka jakaa lämmön sivusuunnassa.

7 Toimiva nyt ja tulevaisuudessa Käyttäjän kannalta on tärkeää myös lämmitysjärjestelmän turvallisuus. Vesikiertoisen järjestelmän laitteet ovat rakenteisiin sijoitettua putkistoa lukuun ottamatta helposti tarkistettavissa ja huollettavissa. Koska lattialämmitysputkiston vaihtaminen ei onnistu ilman rakenteiden rikkomista, asetetaan juuri putkistolle suurimmat vaatimukset. Tästä syystä lattialämmityksessä yleisin käytetty putkityyppi on ristisilloitettu polyeteeniputki eli ns. PEX-putki.

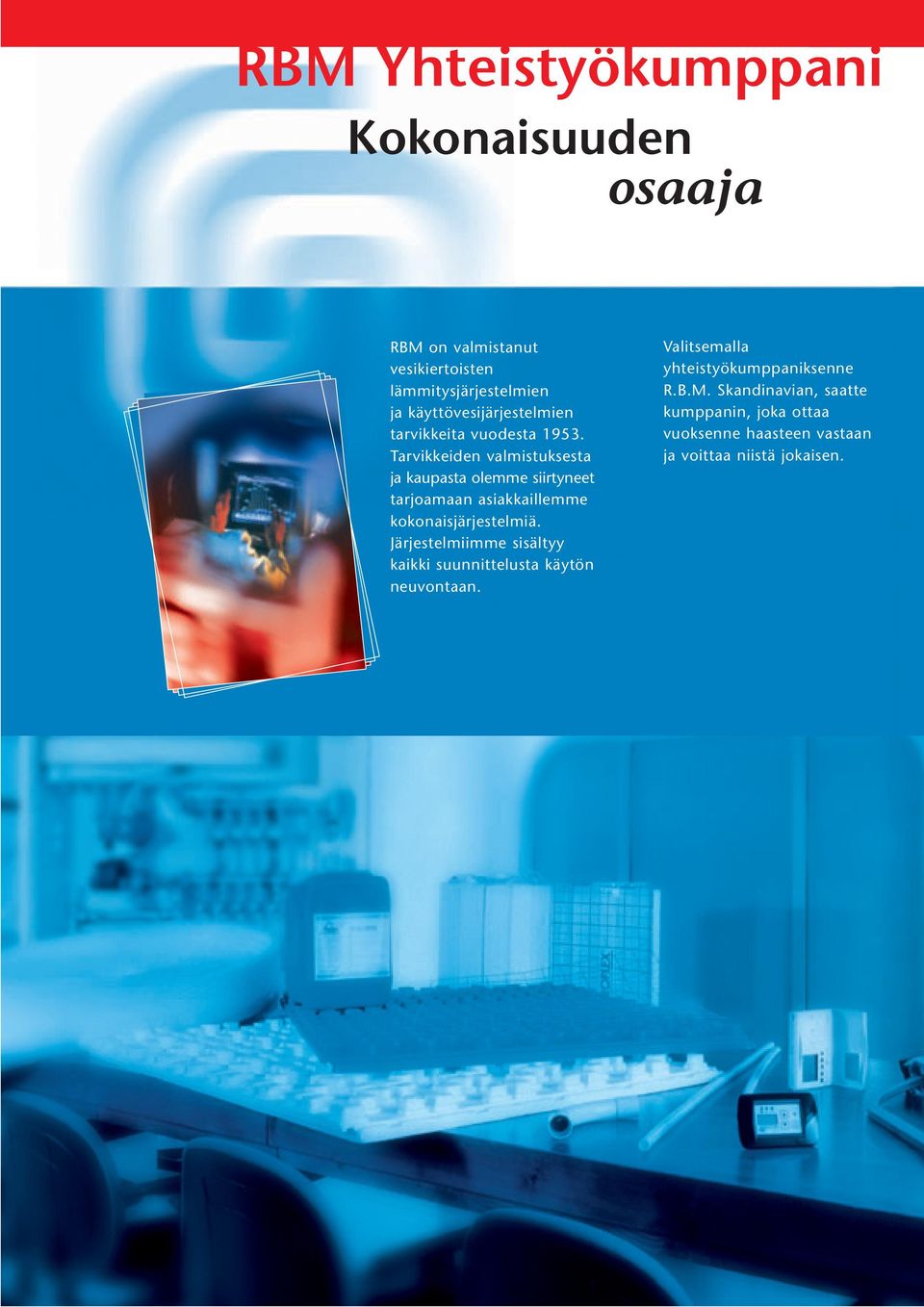

8 RBM Yhteistyökumppani Kokonaisuuden osaaja RBM on valmistanut vesikiertoisten lämmitysjärjestelmien ja käyttövesijärjestelmien tarvikkeita vuodesta Tarvikkeiden valmistuksesta ja kaupasta olemme siirtyneet tarjoamaan asiakkaillemme kokonaisjärjestelmiä. Järjestelmiimme sisältyy kaikki suunnittelusta käytön neuvontaan. Valitsemalla yhteistyökumppaniksenne R.B.M. Skandinavian, saatte kumppanin, joka ottaa vuoksenne haasteen vastaan ja voittaa niistä jokaisen.

9 RBM on saanut seuraavat kansainväliset sertifikaatit, jotka ovat takeena laadustamme: ICIM UNI EN ISO 9002 IQNet ISO 9002 Aß 45
