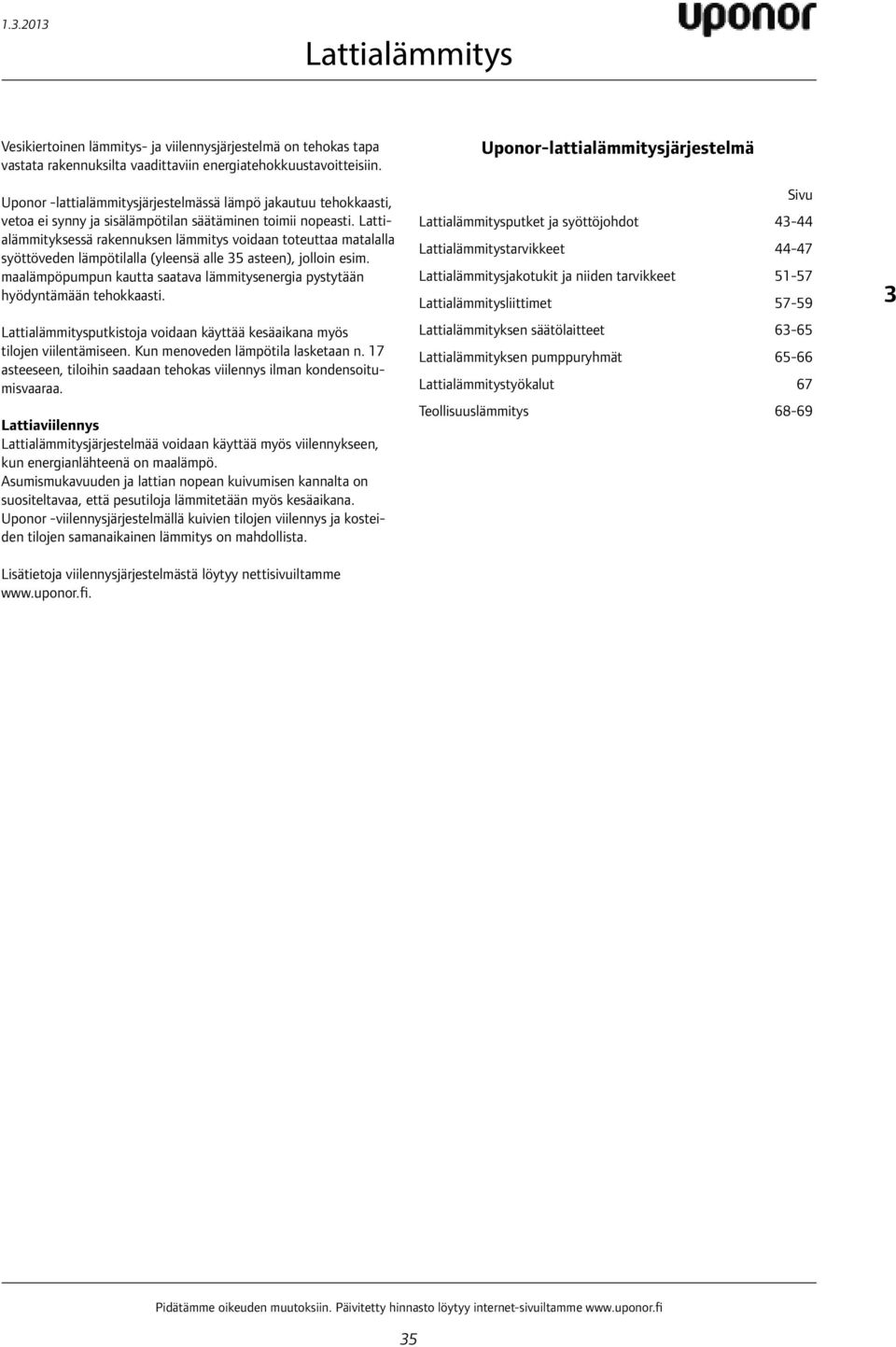

1 Vesikiertoinen lämmitys- ja viilennysjärjestelmä on tehokas tapa vastata rakennuksilta vaadittaviin energiatehokkuustavoitteisiin. -lattialämmitysjärjestelmässä lämpö jakautuu tehokkaasti, vetoa ei synny ja sisälämpötilan säätäminen toimii nopeasti. Lattialämmityksessä rakennuksen lämmitys voidaan toteuttaa matalalla syöttöveden lämpötilalla (yleensä alle 35 asteen), jolloin esim. maalämpöpumpun kautta saatava lämmitysenergia pystytään hyödyntämään tehokkaasti. putkistoja voidaan käyttää kesäaikana myös tilojen viilentämiseen. Kun menoveden lämpötila lasketaan n. 17 asteeseen, tiloihin saadaan tehokas viilennys ilman kondensoitumisvaaraa. Lattiaviilennys järjestelmää voidaan käyttää myös viilennykseen, kun energianlähteenä on maalämpö. Asumismukavuuden ja lattian nopean kuivumisen kannalta on suositeltavaa, että pesutiloja lämmitetään myös kesäaikana. -viilennysjärjestelmällä kuivien tilojen viilennys ja kosteiden tilojen samanaikainen lämmitys on mahdollista. Lisätietoja viilennysjärjestelmästä löytyy nettisivuiltamme -lattialämmitysjärjestelmä Sivu putket ja syöttöjohdot tarvikkeet jakotukit ja niiden tarvikkeet liittimet Lattialämmityksen säätölaitteet Lattialämmityksen pumppuryhmät työkalut 67 Teollisuuslämmitys

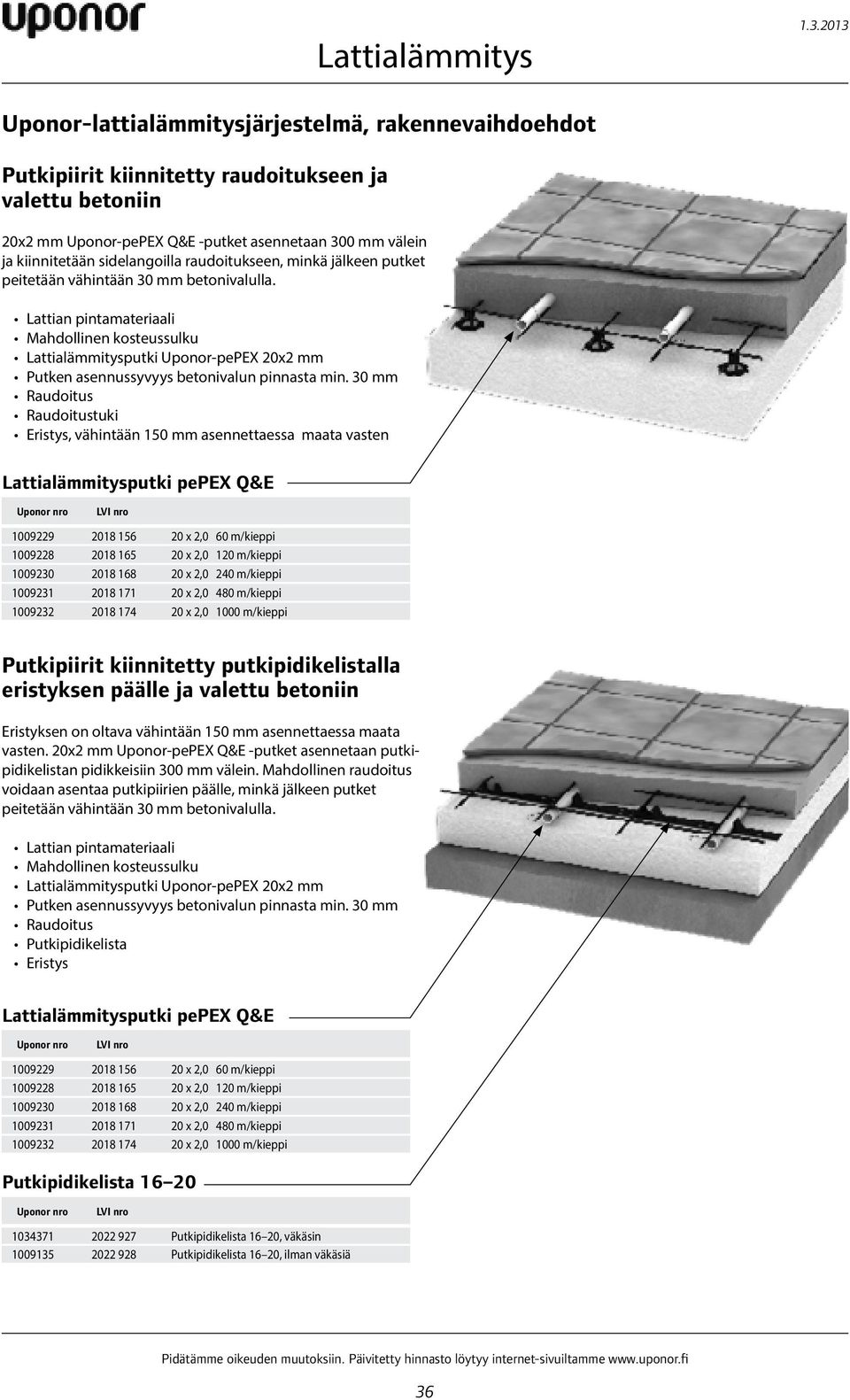

2 lattialämmitysjärjestelmä, rakennevaihdoehdot Putkipiirit kiinnitetty raudoitukseen ja valettu betoniin 20x2 mm -pepex Q&E -putket asennetaan 300 mm välein ja kiinnitetään sidelangoilla raudoitukseen, minkä jälkeen putket peitetään vähintään 30 mm betonivalulla. Lattian pintamateriaali Mahdollinen kosteussulku putki -pepex 20x2 mm Putken asennussyvyys betonivalun pinnasta min. 30 mm Raudoitus Raudoitustuki Eristys, vähintään 150 mm asennettaessa maata vasten putki pepex Q&E x 2,0 60 m/kieppi x 2,0 120 m/kieppi x 2,0 240 m/kieppi x 2,0 480 m/kieppi x 2, m/kieppi Putkipiirit kiinnitetty putkipidikelistalla eristyksen päälle ja valettu betoniin Eristyksen on oltava vähintään 150 mm asennettaessa maata vasten. 20x2 mm -pepex Q&E -putket asennetaan putkipidikelistan pidikkeisiin 300 mm välein. Mahdollinen raudoitus voidaan asentaa putkipiirien päälle, minkä jälkeen putket peitetään vähintään 30 mm betonivalulla. Lattian pintamateriaali Mahdollinen kosteussulku putki -pepex 20x2 mm Putken asennussyvyys betonivalun pinnasta min. 30 mm Raudoitus Putkipidikelista Eristys putki pepex Q&E x 2,0 60 m/kieppi x 2,0 120 m/kieppi x 2,0 240 m/kieppi x 2,0 480 m/kieppi x 2, m/kieppi Putkipidikelista Putkipidikelista 16 20, väkäsin Putkipidikelista 16 20, ilman väkäsiä 36

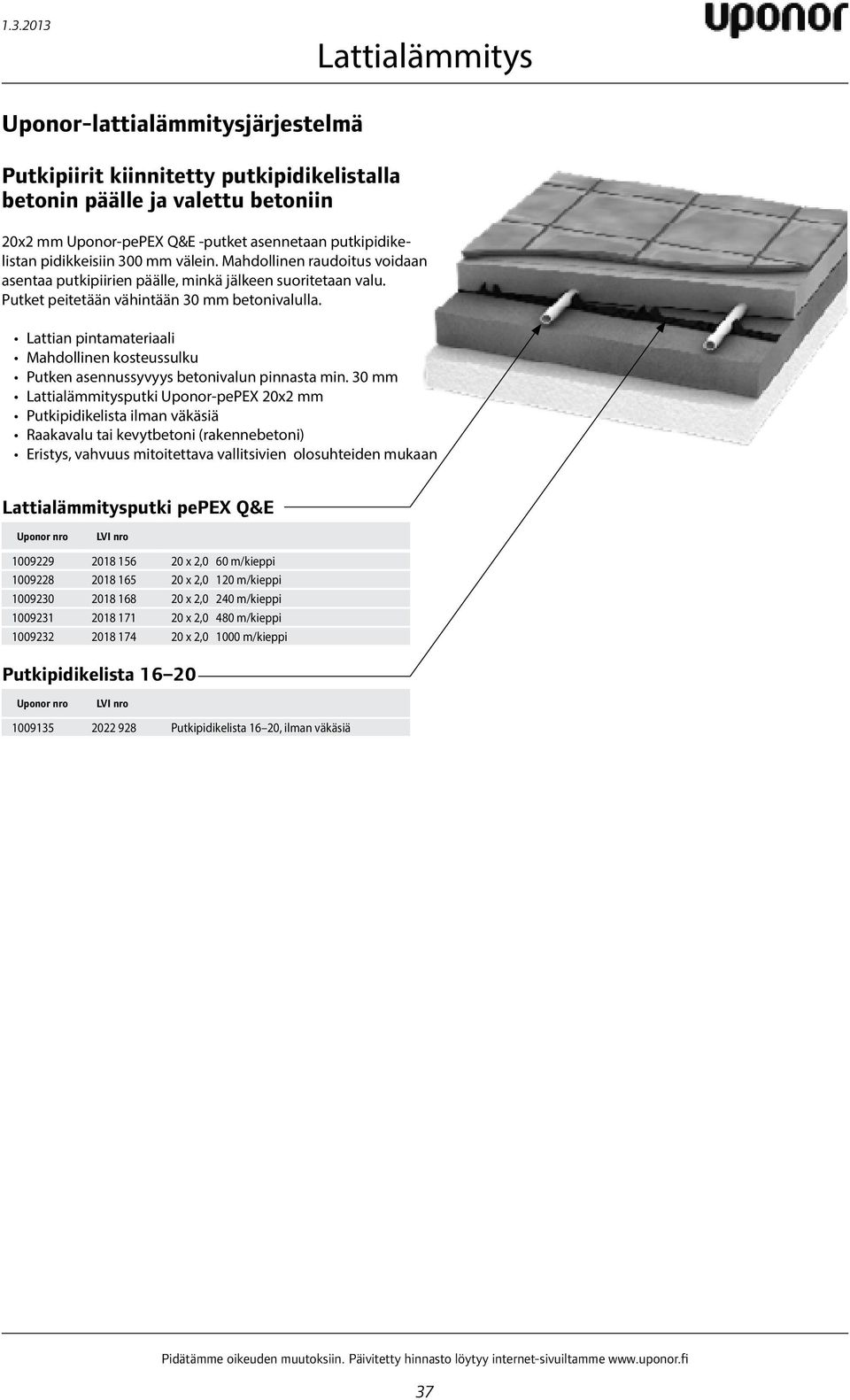

3 -lattialämmitysjärjestelmä Putkipiirit kiinnitetty putkipidikelistalla betonin päälle ja valettu betoniin 20x2 mm -pepex Q&E -putket asennetaan putkipidikelistan pidikkeisiin 300 mm välein. Mahdollinen raudoitus voidaan asentaa putkipiirien päälle, minkä jälkeen suoritetaan valu. Putket peitetään vähintään 30 mm betonivalulla. Lattian pintamateriaali Mahdollinen kosteussulku Putken asennussyvyys betonivalun pinnasta min. 30 mm putki -pepex 20x2 mm Putkipidikelista ilman väkäsiä Raakavalu tai kevytbetoni (rakennebetoni) Eristys, vahvuus mitoitettava vallitsivien olosuhteiden mukaan putki pepex Q&E x 2,0 60 m/kieppi x 2,0 120 m/kieppi x 2,0 240 m/kieppi x 2,0 480 m/kieppi x 2, m/kieppi Putkipidikelista Putkipidikelista 16 20, ilman väkäsiä 37

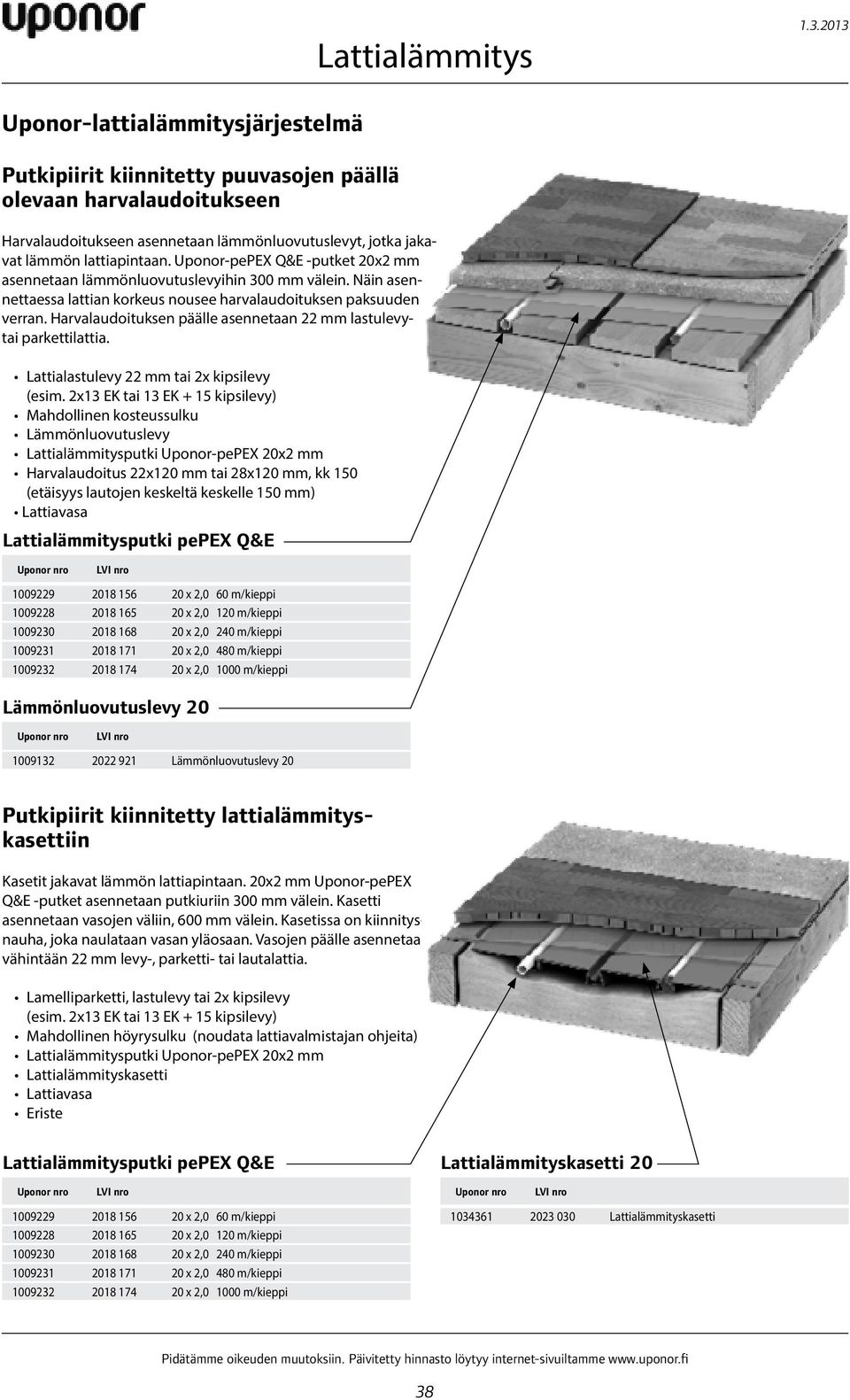

4 lattialämmitysjärjestelmä Putkipiirit kiinnitetty puuvasojen päällä olevaan harvalaudoitukseen Harvalaudoitukseen asennetaan lämmönluovutuslevyt, jotka jakavat lämmön lattiapintaan. -pepex Q&E -putket 20x2 mm asennetaan lämmönluovutuslevyihin 300 mm välein. Näin asennettaessa lattian korkeus nousee harvalaudoituksen paksuuden verran. Harvalaudoituksen päälle asennetaan 22 mm lastulevytai parkettilattia. Lattialastulevy 22 mm tai 2x kipsilevy (esim. 2x13 EK tai 13 EK + 15 kipsilevy) Mahdollinen kosteussulku Lämmönluovutuslevy putki -pepex 20x2 mm Harvalaudoitus 22x120 mm tai 28x120 mm, kk 150 (etäisyys lautojen keskeltä keskelle 150 mm) Lattiavasa putki pepex Q&E x 2,0 60 m/kieppi x 2,0 120 m/kieppi x 2,0 240 m/kieppi x 2,0 480 m/kieppi x 2, m/kieppi Lämmönluovutuslevy Lämmönluovutuslevy 20 Putkipiirit kiinnitetty lattialämmityskasettiin Kasetit jakavat lämmön lattiapintaan. 20x2 mm -pepex Q&E -putket asennetaan putkiuriin 300 mm välein. Kasetti asennetaan vasojen väliin, 600 mm välein. Kasetissa on kiinnitysnauha, joka naulataan vasan yläosaan. Vasojen päälle asennetaan vähintään 22 mm levy-, parketti- tai lautalattia. Lamelliparketti, lastulevy tai 2x kipsilevy (esim. 2x13 EK tai 13 EK + 15 kipsilevy) Mahdollinen höyrysulku (noudata lattiavalmistajan ohjeita) putki -pepex 20x2 mm kasetti Lattiavasa Eriste putki pepex Q&E x 2,0 60 m/kieppi x 2,0 120 m/kieppi x 2,0 240 m/kieppi x 2,0 480 m/kieppi x 2, m/kieppi kasetti kasetti 38

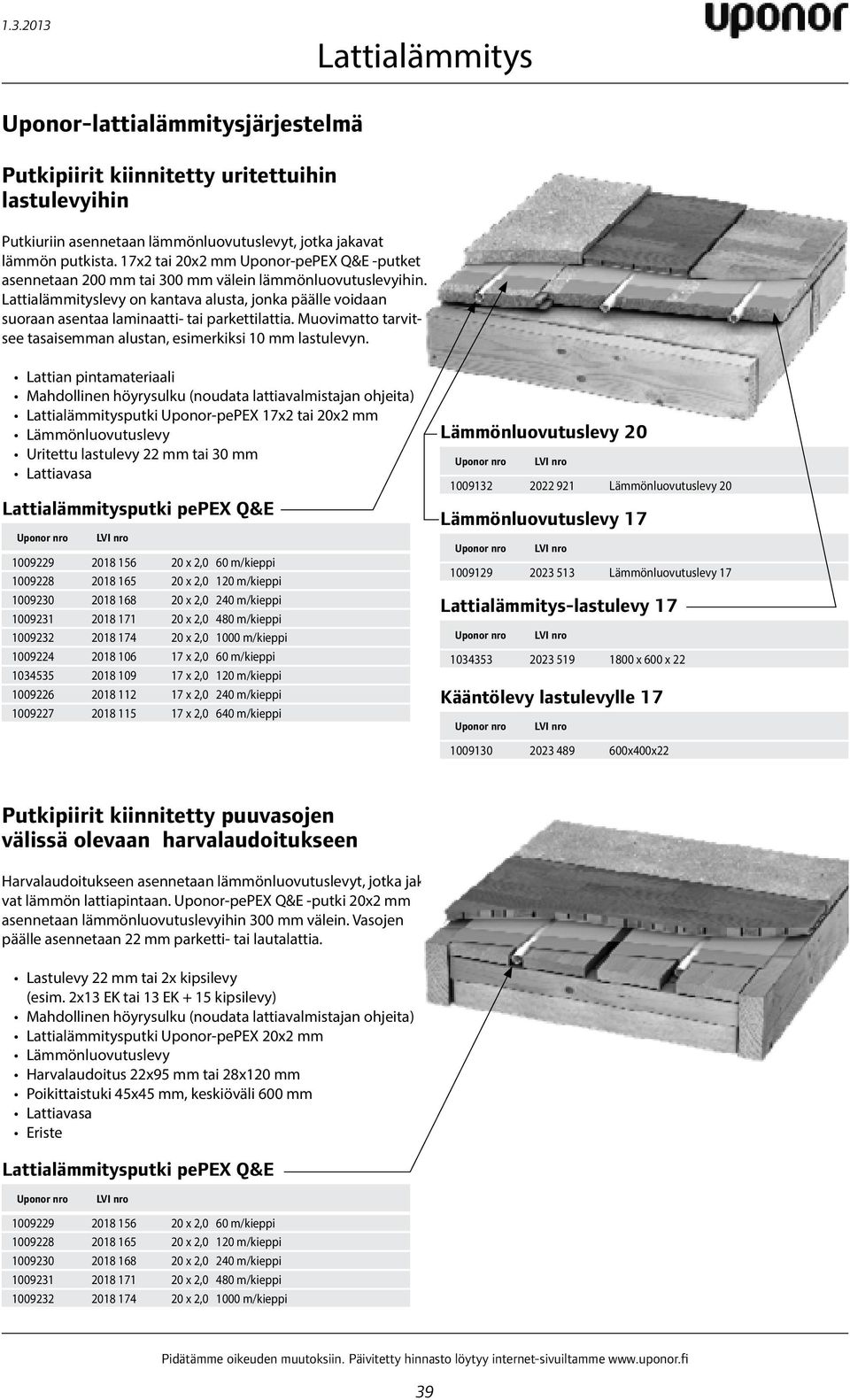

5 -lattialämmitysjärjestelmä Putkipiirit kiinnitetty uritettuihin lastulevyihin Putkiuriin asennetaan lämmönluovutuslevyt, jotka jakavat lämmön putkista. 17x2 tai 20x2 mm -pepex Q&E -putket asennetaan 200 mm tai 300 mm välein lämmönluovutuslevyihin. levy on kantava alusta, jonka päälle voidaan suoraan asentaa laminaatti- tai parkettilattia. Muovimatto tarvitsee tasaisemman alustan, esimerkiksi 10 mm lastulevyn. Lattian pintamateriaali Mahdollinen höyrysulku (noudata lattiavalmistajan ohjeita) putki -pepex 17x2 tai 20x2 mm Lämmönluovutuslevy Uritettu lastulevy 22 mm tai 30 mm Lattiavasa putki pepex Q&E x 2,0 60 m/kieppi x 2,0 120 m/kieppi x 2,0 240 m/kieppi x 2,0 480 m/kieppi x 2, m/kieppi x 2,0 60 m/kieppi x 2,0 120 m/kieppi x 2,0 240 m/kieppi x 2,0 640 m/kieppi Lämmönluovutuslevy Lämmönluovutuslevy 20 Lämmönluovutuslevy Lämmönluovutuslevy 17 -lastulevy x 600 x 22 Kääntölevy lastulevylle x400x22 Putkipiirit kiinnitetty puuvasojen välissä olevaan harvalaudoitukseen Harvalaudoitukseen asennetaan lämmönluovutuslevyt, jotka jakavat lämmön lattiapintaan. -pepex Q&E -putki 20x2 mm asennetaan lämmönluovutuslevyihin 300 mm välein. Vasojen päälle asennetaan 22 mm parketti- tai lautalattia. Lastulevy 22 mm tai 2x kipsilevy (esim. 2x13 EK tai 13 EK + 15 kipsilevy) Mahdollinen höyrysulku (noudata lattiavalmistajan ohjeita) putki -pepex 20x2 mm Lämmönluovutuslevy Harvalaudoitus 22x95 mm tai 28x120 mm Poikittaistuki 45x45 mm, keskiöväli 600 mm Lattiavasa Eriste putki pepex Q&E x 2,0 60 m/kieppi x 2,0 120 m/kieppi x 2,0 240 m/kieppi x 2,0 480 m/kieppi x 2, m/kieppi 39

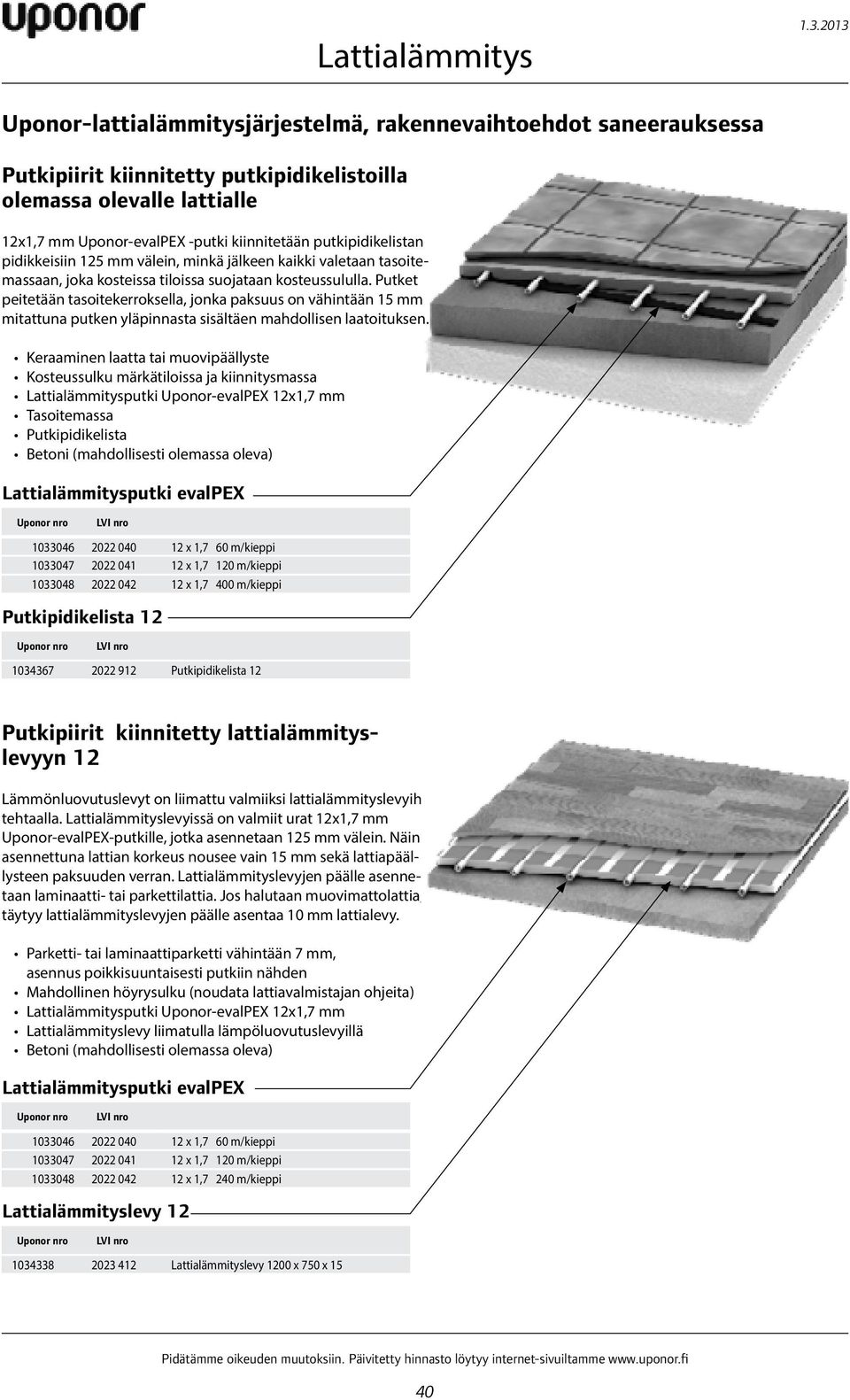

6 lattialämmitysjärjestelmä, rakennevaihtoehdot saneerauksessa Putkipiirit kiinnitetty putkipidikelistoilla olemassa olevalle lattialle 12x1,7 mm -evalpex -putki kiinnitetään putkipidikelistan pidikkeisiin 125 mm välein, minkä jälkeen kaikki valetaan tasoitemassaan, joka kosteissa tiloissa suojataan kosteussululla. Putket peitetään tasoitekerroksella, jonka paksuus on vähintään 15 mm mitattuna putken yläpinnasta sisältäen mahdollisen laatoituksen. Keraaminen laatta tai muovipäällyste Kosteussulku märkätiloissa ja kiinnitysmassa putki -evalpex 12x1,7 mm Tasoitemassa Putkipidikelista Betoni (mahdollisesti olemassa oleva) putki evalpex x 1,7 60 m/kieppi x 1,7 120 m/kieppi x 1,7 400 m/kieppi Putkipidikelista Putkipidikelista 12 Putkipiirit kiinnitetty lattialämmityslevyyn 12 Lämmönluovutuslevyt on liimattu valmiiksi lattialämmityslevyihin tehtaalla. levyissä on valmiit urat 12x1,7 mm -evalpex-putkille, jotka asennetaan 125 mm välein. Näin asennettuna lattian korkeus nousee vain 15 mm sekä lattiapäällysteen paksuuden verran. levyjen päälle asennetaan laminaatti- tai parkettilattia. Jos halutaan muovimattolattia, täytyy lattialämmityslevyjen päälle asentaa 10 mm lattialevy. Parketti- tai laminaattiparketti vähintään 7 mm, asennus poikkisuuntaisesti putkiin nähden Mahdollinen höyrysulku (noudata lattiavalmistajan ohjeita) putki -evalpex 12x1,7 mm levy liimatulla lämpöluovutuslevyillä Betoni (mahdollisesti olemassa oleva) putki evalpex x 1,7 60 m/kieppi x 1,7 120 m/kieppi x 1,7 240 m/kieppi levy levy 1200 x 750 x 15 40

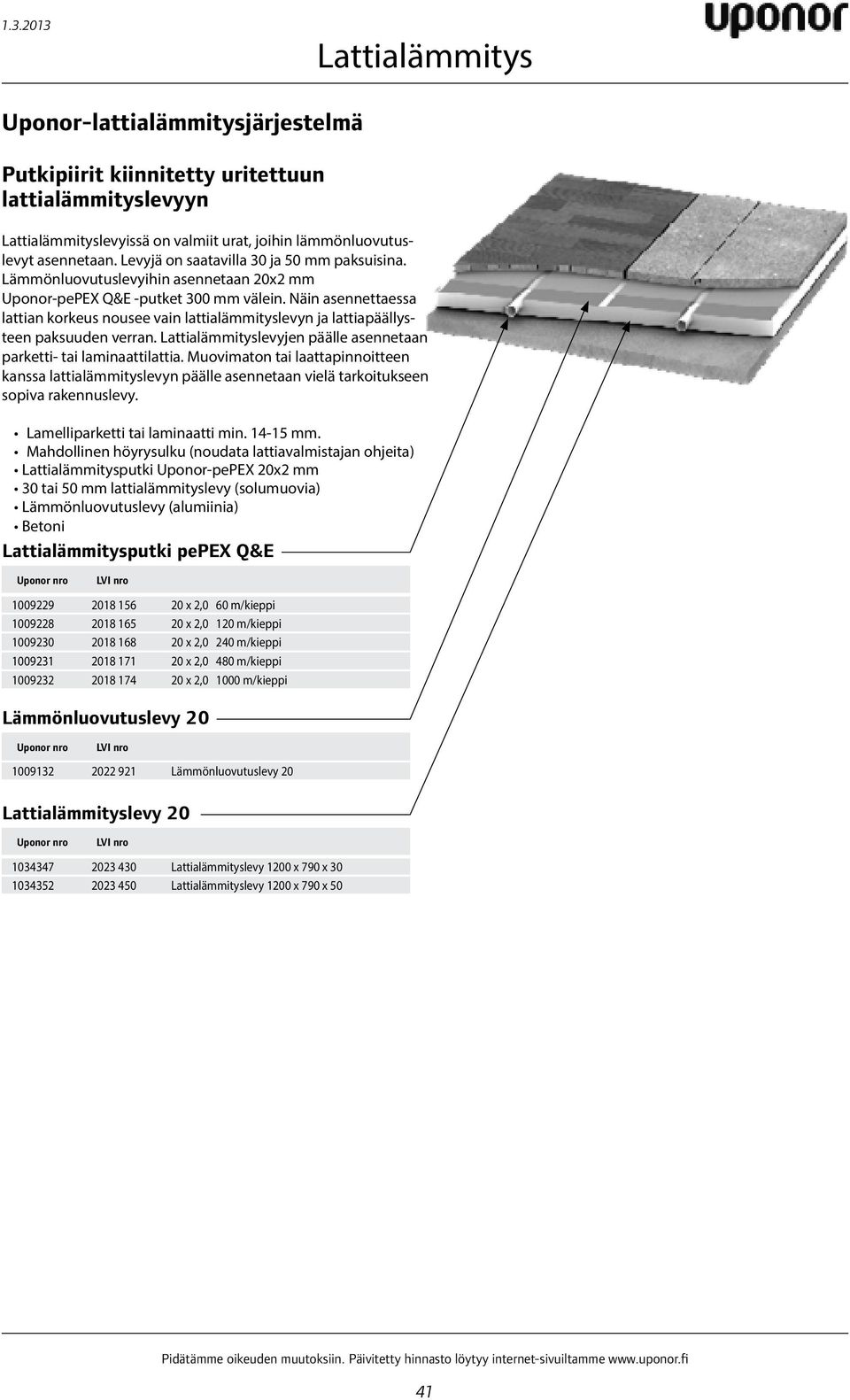

7 -lattialämmitysjärjestelmä Putkipiirit kiinnitetty uritettuun lattialämmityslevyyn levyissä on valmiit urat, joihin lämmönluovutuslevyt asennetaan. Levyjä on saatavilla 30 ja 50 mm paksuisina. Lämmönluovutuslevyihin asennetaan 20x2 mm -pepex Q&E -putket 300 mm välein. Näin asennettaessa lattian korkeus nousee vain lattialämmityslevyn ja lattiapäällysteen paksuuden verran. levyjen päälle asennetaan parketti- tai laminaattilattia. Muovimaton tai laattapinnoitteen kanssa lattialämmityslevyn päälle asennetaan vielä tarkoitukseen sopiva rakennuslevy. Lamelliparketti tai laminaatti min mm. Mahdollinen höyrysulku (noudata lattiavalmistajan ohjeita) putki -pepex 20x2 mm 30 tai 50 mm lattialämmityslevy (solumuovia) Lämmönluovutuslevy (alumiinia) Betoni putki pepex Q&E x 2,0 60 m/kieppi x 2,0 120 m/kieppi x 2,0 240 m/kieppi x 2,0 480 m/kieppi x 2, m/kieppi Lämmönluovutuslevy Lämmönluovutuslevy 20 levy levy 1200 x 790 x levy 1200 x 790 x 50 41

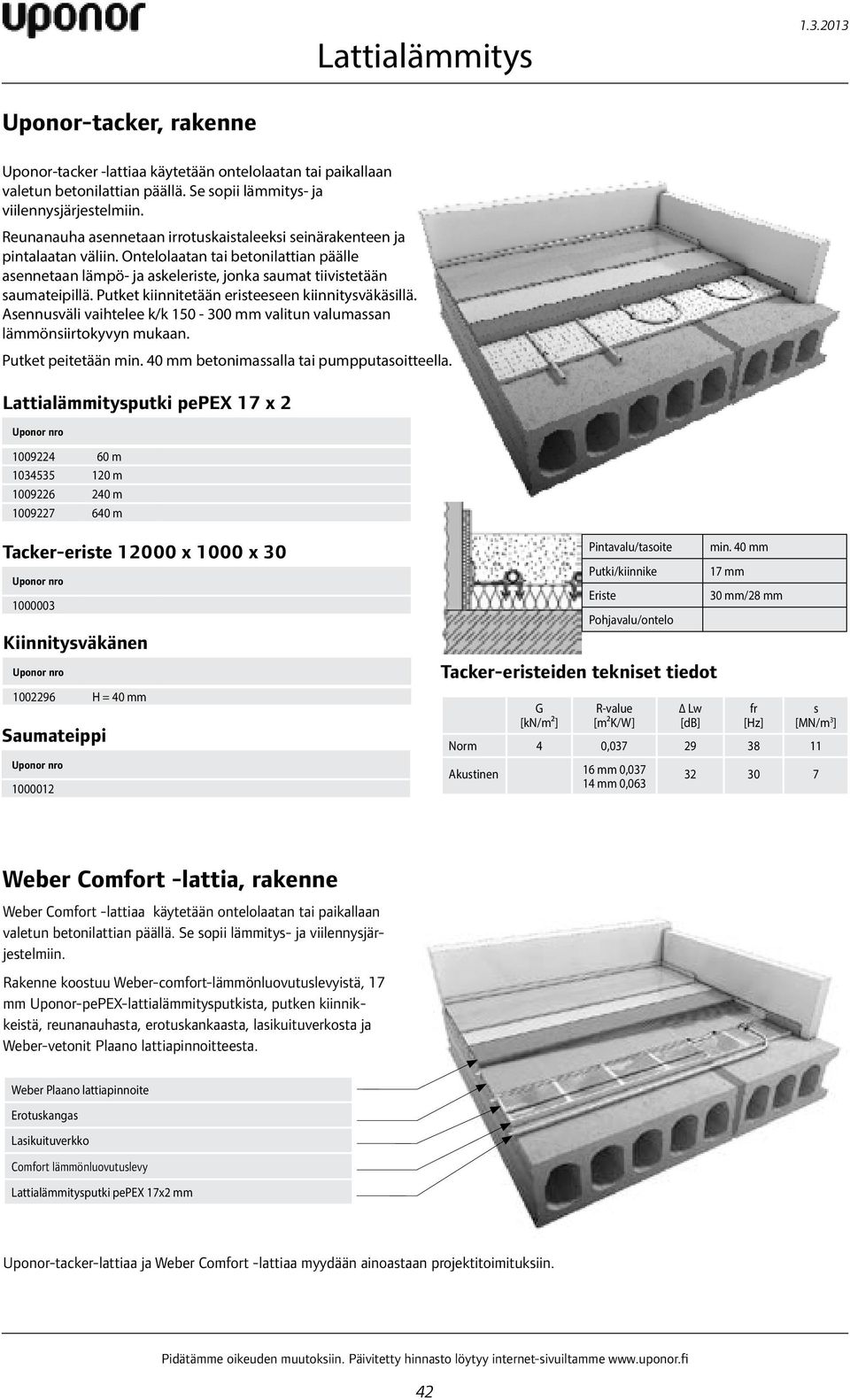

8 tacker, rakenne -tacker -lattiaa käytetään ontelolaatan tai paikallaan valetun betonilattian päällä. Se sopii lämmitys- ja viilennysjärjestelmiin. Reunanauha asennetaan irrotuskaistaleeksi seinärakenteen ja pintalaatan väliin. Ontelolaatan tai betonilattian päälle asennetaan lämpö- ja askeleriste, jonka saumat tiivistetään saumateipillä. Putket kiinnitetään eristeeseen kiinnitysväkäsillä. Asennusväli vaihtelee k/k mm valitun valumassan lämmönsiirtokyvyn mukaan. Putket peitetään min. 40 mm betonimassalla tai pumpputasoitteella. putki pepex 17 x m m m m Tacker-eriste x 1000 x Kiinnitysväkänen H = 40 mm Saumateippi Tacker-eristeiden tekniset tiedot G [kn/m²] Pintavalu/tasoite Putki/kiinnike Eriste Pohjavalu/ontelo R-value [m²k/w] Lw [db] min. 40 mm 17 mm 30 mm/28 mm fr [Hz] s [MN/m 3 ] Norm 4 0, Akustinen 16 mm 0, mm 0,063 Weber Comfort -lattia, rakenne Weber Comfort -lattiaa käytetään ontelolaatan tai paikallaan valetun betonilattian päällä. Se sopii lämmitys- ja viilennysjärjestelmiin. Rakenne koostuu Weber-comfort-lämmönluovutuslevyistä, 17 mm -pepex-lattialämmitysputkista, putken kiinnikkeistä, reunanauhasta, erotuskankaasta, lasikuituverkosta ja Weber-vetonit Plaano lattiapinnoitteesta. Weber Plaano lattiapinnoite Erotuskangas Lasikuituverkko Comfort lämmönluovutuslevy putki pepex 17x2 mm -tacker-lattiaa ja Weber Comfort -lattiaa myydään ainoastaan projektitoimituksiin. 42

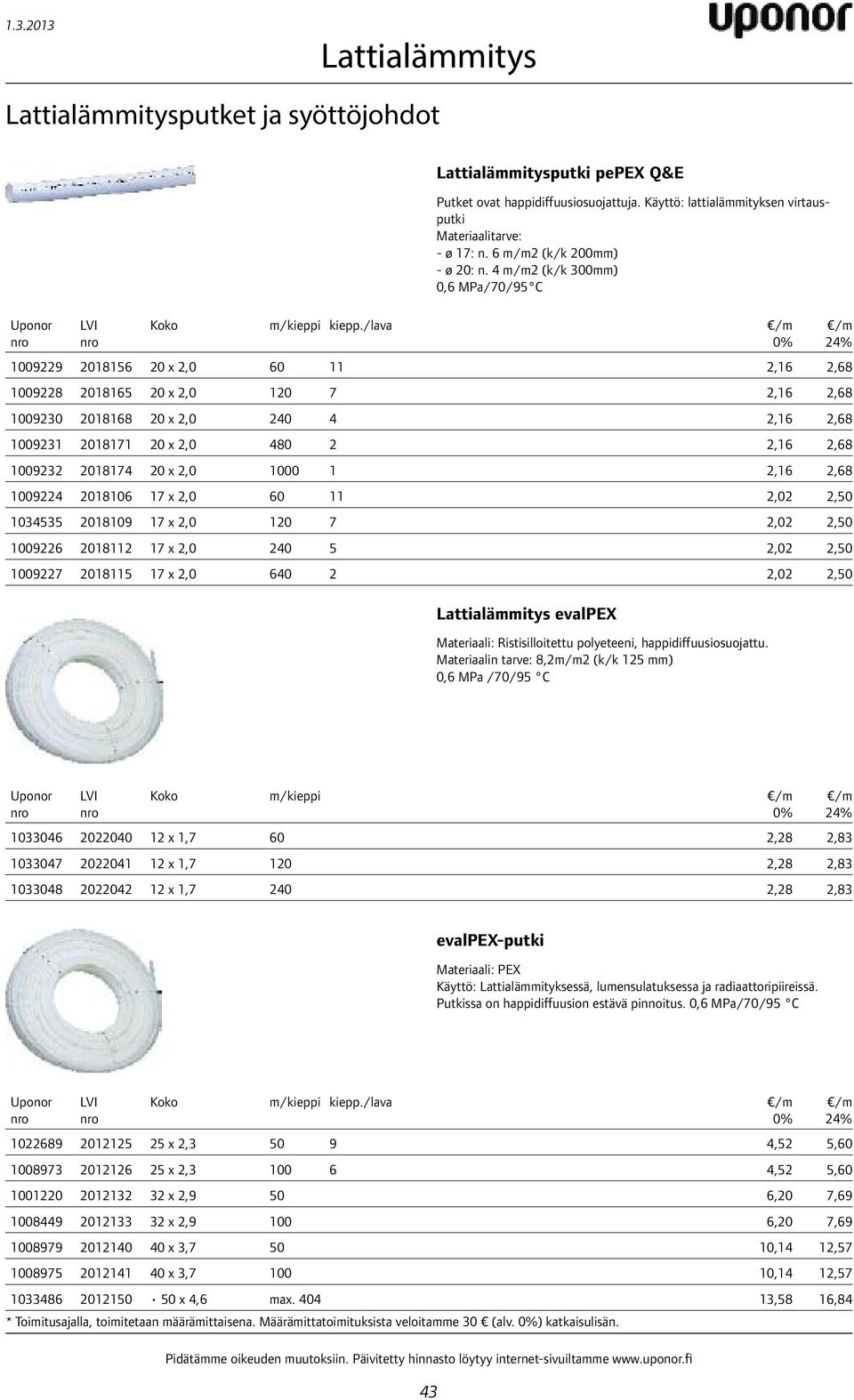

9 putket ja syöttöjohdot putki pepex Q&E Putket ovat happidiffuusiosuojattuja. Käyttö: lattialämmityksen virtausputki Materiaalitarve: - ø 17: n. 6 m/m2 (k/k 200mm) - ø 20: n. 4 m/m2 (k/k 300mm) 0,6 MPa/70/95 C Koko m/kieppi kiepp./lava /m x 2, ,16 2, x 2, ,16 2, x 2, ,16 2, x 2, ,16 2, x 2, ,16 2, x 2, ,02 2, x 2, ,02 2, x 2, ,02 2, x 2, ,02 2,50 evalpex Materiaali: Ristisilloitettu polyeteeni, happidiffuusiosuojattu. Materiaalin tarve: 8,2m/m2 (k/k 125 mm) 0,6 MPa /70/95 C /m Koko m/kieppi /m x 1,7 60 2,28 2, x 1, ,28 2, x 1, ,28 2,83 /m evalpex-putki Materiaali: PEX Käyttö: Lattialämmityksessä, lumensulatuksessa ja radiaattoripiireissä. Putkissa on happidiffuusion estävä pinnoitus. 0,6 MPa/70/95 C Koko m/kieppi kiepp./lava /m x 2, ,52 5, x 2, ,52 5, x 2,9 50 6,20 7, x 2, ,20 7, x 3, ,14 12, x 3, ,14 12, x 4,6 max ,58 16,84 * Toimitusajalla, toimitetaan määrämittaisena. Määrämittatoimituksista veloitamme 30 (alv. ) katkaisulisän. 43 /m

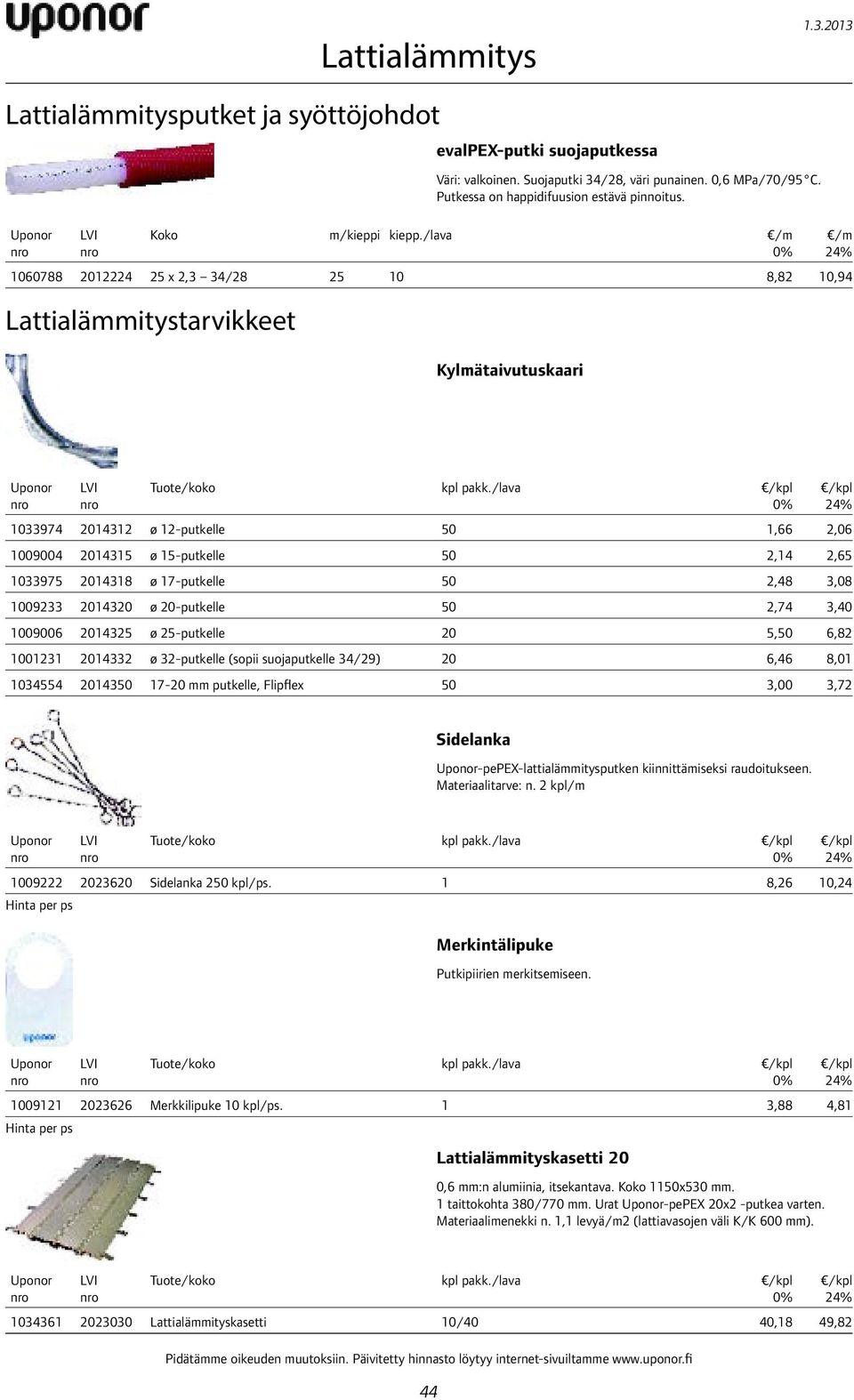

10 putket ja syöttöjohdot evalpex-putki suojaputkessa Väri: valkoinen. Suojaputki 34/28, väri punainen. 0,6 MPa/70/95 C. Putkessa on happidifuusion estävä pinnoitus. Koko m/kieppi kiepp./lava /m x 2,3 34/ ,82 10,94 tarvikkeet Kylmätaivutuskaari /m kpl pakk./lava ø 12-putkelle 50 1,66 2, ø 15-putkelle 50 2,14 2, ø 17-putkelle 50 2,48 3, ø 20-putkelle 50 2,74 3, ø 25-putkelle 20 5,50 6, ø 32-putkelle (sopii suojaputkelle 34/29) 20 6,46 8, mm putkelle, Flipflex 50 3,00 3,72 Sidelanka -pepex-lattialämmitysputken kiinnittämiseksi raudoitukseen. Materiaalitarve: n. 2 kpl/m kpl pakk./lava Sidelanka 250 kpl/ps. 1 8,26 10,24 Hinta per ps Merkintälipuke Putkipiirien merkitsemiseen. kpl pakk./lava Merkkilipuke 10 kpl/ps. 1 3,88 4,81 Hinta per ps kasetti 20 0,6 mm:n alumiinia, itsekantava. Koko 1150x530 mm. 1 taittokohta 380/770 mm. Urat -pepex 20x2 -putkea varten. Materiaalimenekki n. 1,1 levyä/m2 (lattiavasojen väli K/K 600 mm). kpl pakk./lava kasetti 10/40 40,18 49,82 44

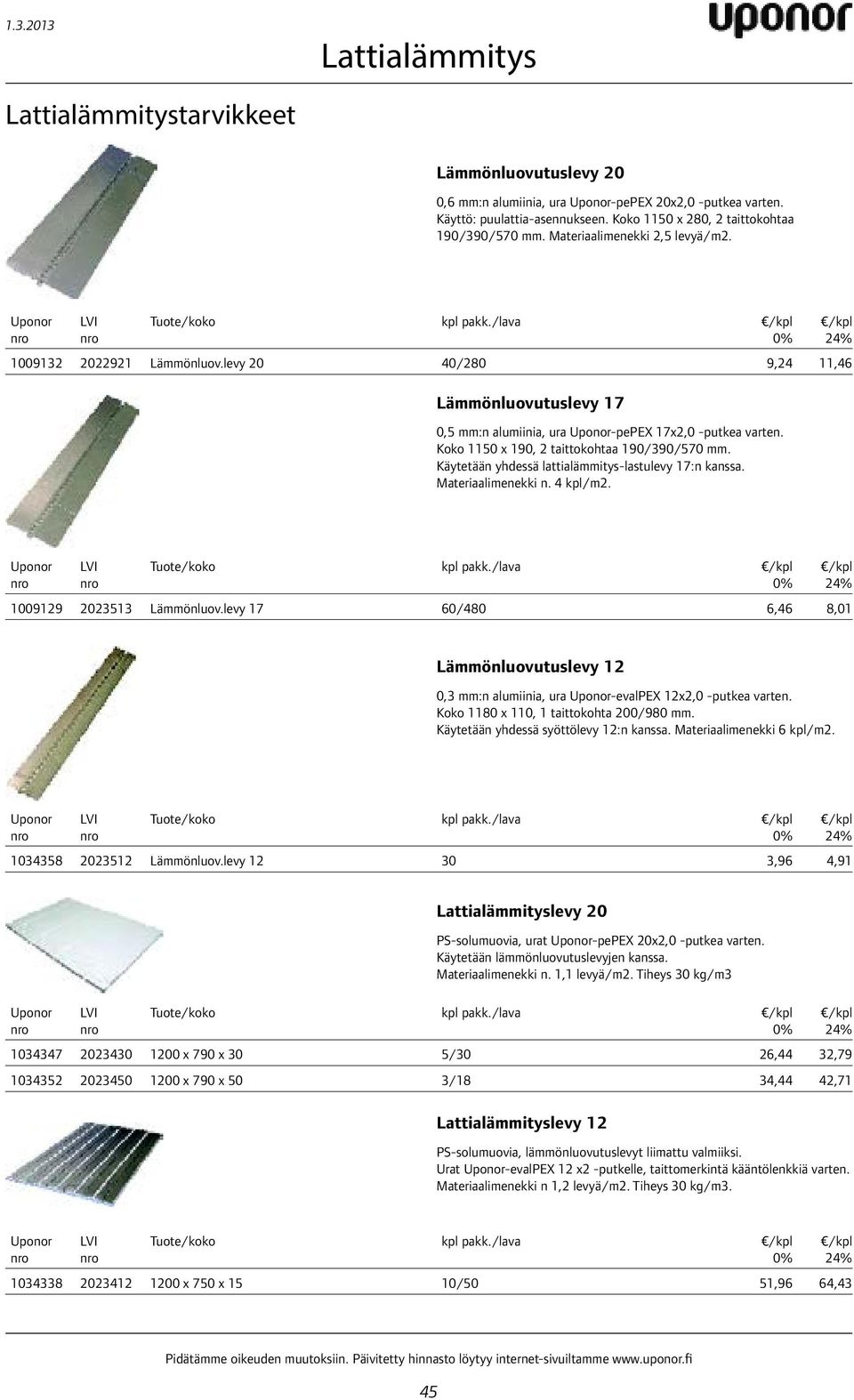

11 tarvikkeet Lämmönluovutuslevy 20 0,6 mm:n alumiinia, ura -pepex 20x2,0 -putkea varten. Käyttö: puulattia-asennukseen. Koko 1150 x 280, 2 taittokohtaa 190/390/570 mm. Materiaalimenekki 2,5 levyä/m2. kpl pakk./lava Lämmönluov.levy 20 40/280 9,24 11,46 Lämmönluovutuslevy 17 0,5 mm:n alumiinia, ura -pepex 17x2,0 -putkea varten. Koko 1150 x 190, 2 taittokohtaa 190/390/570 mm. Käytetään yhdessä lattialämmitys-lastulevy 17:n kanssa. Materiaalimenekki n. 4 kpl/m2. kpl pakk./lava Lämmönluov.levy 17 60/480 6,46 8,01 Lämmönluovutuslevy 12 0,3 mm:n alumiinia, ura -evalpex 12x2,0 -putkea varten. Koko 1180 x 110, 1 taittokohta 200/980 mm. Käytetään yhdessä syöttölevy 12:n kanssa. Materiaalimenekki 6 kpl/m2. kpl pakk./lava Lämmönluov.levy ,96 4,91 levy 20 PS-solumuovia, urat -pepex 20x2,0 -putkea varten. Käytetään lämmönluovutuslevyjen kanssa. Materiaalimenekki n. 1,1 levyä/m2. Tiheys 30 kg/m3 kpl pakk./lava x 790 x 30 5/30 26,44 32, x 790 x 50 3/18 34,44 42,71 levy 12 PS-solumuovia, lämmönluovutuslevyt liimattu valmiiksi. Urat -evalpex 12 x2 -putkelle, taittomerkintä kääntölenkkiä varten. Materiaalimenekki n 1,2 levyä/m2. Tiheys 30 kg/m3. kpl pakk./lava x 750 x 15 10/50 51,96 64,43 45

12 tarvikkeet Syöttölevy 12 PS-solumuovia. Syöttöjohdoille käytettäessä lattialämmityslevyjä 12. Tiheys 30 kg/m3. kpl pakk./lava x 250 x ,90 11,04 lastulevy 17 Lastulevyä. Urat -pepex 17x2 -putkelle, asennusväli 200 mm. Materiaalimenekki n. 0,8 levyä/m². Yhdessä allaolevan kääntölevyn kanssa x 600 x 22 33,38 41,39 Kääntölevy lastulevylle 17 Liimatuilla lämmönluovutuspelleillä. Materiaalimenekki n. 1,4 kpl/m2 kpl pakk./lava x400x ,52 34,12 Putkipidikelista 12 -evalpex 12x2 -putkelle. Toimitus kokoontaitettuna 10 kpl:een nipuissa. Pituus 600 mm, asennusväli 125 mm. Materiaalimenekki n. 6 kpl/m2. kpl pakk./lava Putkipidikelista ,20 1,49 Putkipidikelista pepex 20x2- ja 17x2 -putkille. Toimitus kokoontaitettuna 10 kpl:een nipuissa. Pituus 600 mm, putken asennusväli 100 mm. Materiaalimenekki n.1-2 kpl/m2. kpl pakk./lava Putkipidikelista 16 20, väkäsin 100/1400 1,66 2, Putkipidikelista 16 20, ilman väkäsiä 100/1400 1,66 2,06 46 Putkipidikelistan kiinnitysväkänen Putkipidikelistan ja -pepex 20x2 ja 17x2 putkien kiinnittämiseksi eristeeseen. Väkästä voidaan käyttää myös työkalun kanssa putken kiinnittämiseksi eristeeseen ,18 0,22

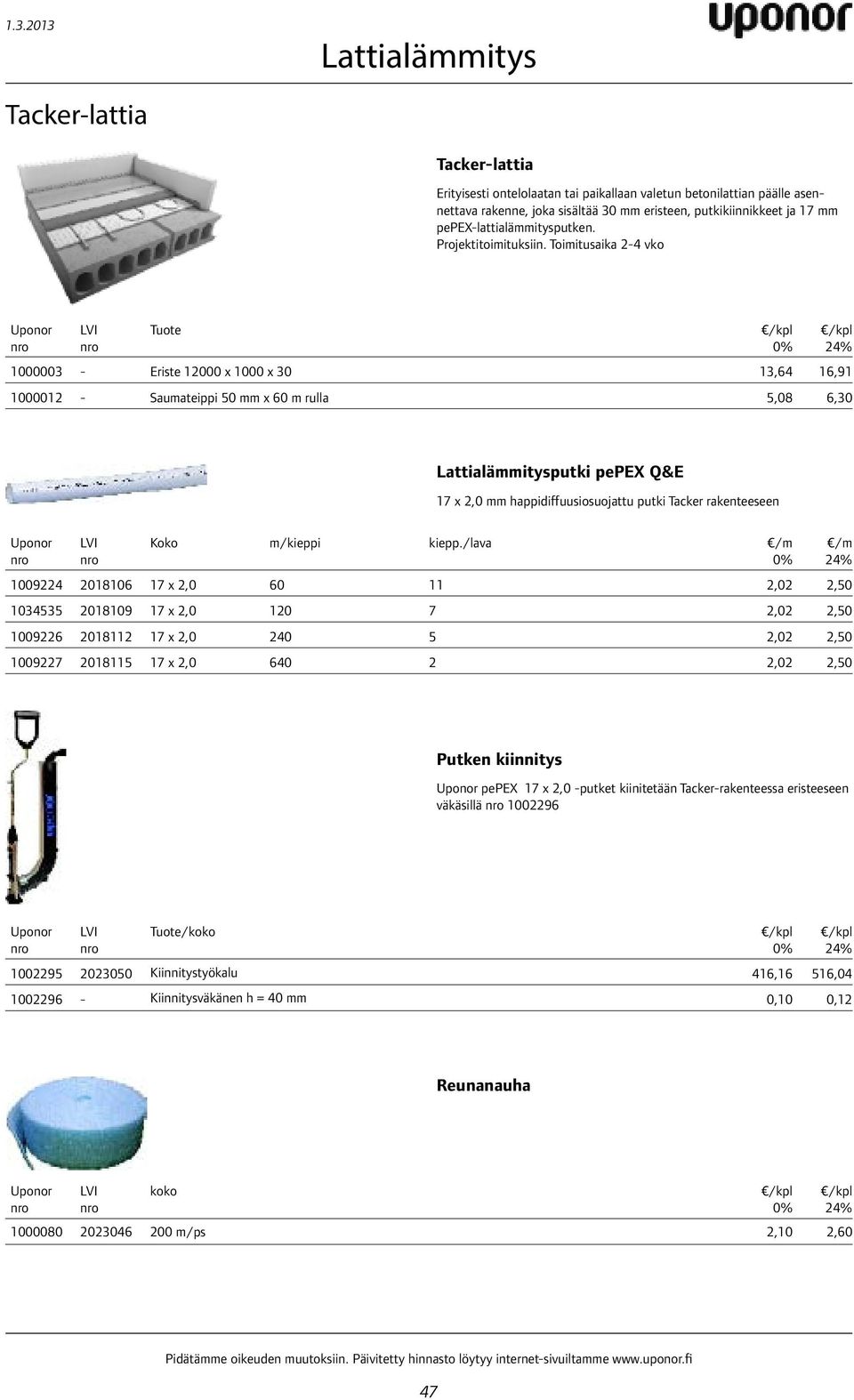

13 Tacker-lattia Tacker-lattia Erityisesti ontelolaatan tai paikallaan valetun betonilattian päälle asennettava rakenne, joka sisältää 30 mm eristeen, putkikiinnikkeet ja 17 mm pepex-lattialämmitysputken. Projektitoimituksiin. Toimitusaika 2-4 vko Tuote Eriste x 1000 x 30 13,64 16, Saumateippi 50 mm x 60 m rulla 5,08 6,30 putki pepex Q&E 17 x 2,0 mm happidiffuusiosuojattu putki Tacker rakenteeseen Koko m/kieppi kiepp./lava /m x 2, ,02 2, x 2, ,02 2, x 2, ,02 2, x 2, ,02 2,50 /m Putken kiinnitys pepex 17 x 2,0 -putket kiinitetään Tacker-rakenteessa eristeeseen väkäsillä Kiinnitystyökalu 416,16 516, Kiinnitysväkänen h = 40 mm 0,10 0,12 Reunanauha koko m/ps 2,10 2,60 47

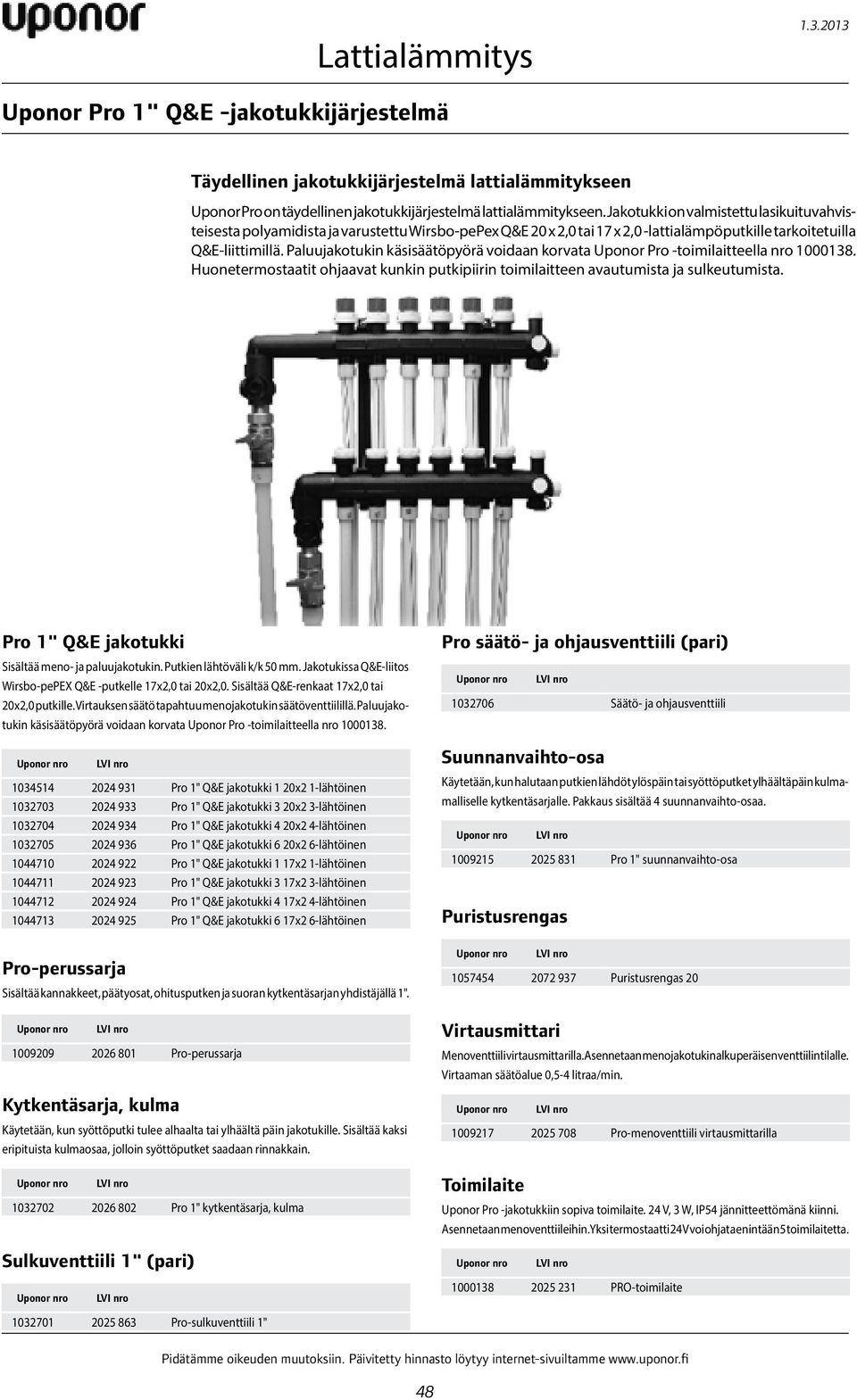

14 Pro 1" Q&E -jakotukkijärjestelmä Täydellinen jakotukkijärjestelmä lattialämmitykseen Pro on täydellinen jakotukkijärjestelmä lattialämmitykseen. Jakotukki on valmistettu lasikuituvahvisteisesta polyamidista ja varustettu Wirsbo-pePex Q&E 20 x 2,0 tai 17 x 2,0 -lattialämpöputkille tarkoitetuilla Q&E-liittimillä. Paluujakotukin käsisäätöpyörä voidaan korvata Pro -toimilaitteella Huonetermostaatit ohjaavat kunkin putkipiirin toimilaitteen avautumista ja sulkeutumista. Pro 1" Q&E jakotukki Sisältää meno- ja paluujakotukin. Putkien lähtöväli k/k 50 mm. Jakotukissa Q&E-liitos Wirsbo-pePEX Q&E -putkelle 17x2,0 tai 20x2,0. Sisältää Q&E-renkaat 17x2,0 tai 20x2,0 putkille. Virtauksen säätö tapahtuu menojakotukin säätöventtiilillä. Paluujakotukin käsisäätöpyörä voidaan korvata Pro -toimilaitteella Pro 1" Q&E jakotukki 1 20x2 1-lähtöinen Pro 1" Q&E jakotukki 3 20x2 3-lähtöinen Pro 1" Q&E jakotukki 4 20x2 4-lähtöinen Pro 1" Q&E jakotukki 6 20x2 6-lähtöinen Pro 1" Q&E jakotukki 1 17x2 1-lähtöinen Pro 1" Q&E jakotukki 3 17x2 3-lähtöinen Pro 1" Q&E jakotukki 4 17x2 4-lähtöinen Pro 1" Q&E jakotukki 6 17x2 6-lähtöinen Pro-perussarja Sisältää kannakkeet, päätyosat, ohitusputken ja suoran kytkentäsarjan yhdistäjällä 1" Pro-perussarja Kytkentäsarja, kulma Käytetään, kun syöttöputki tulee alhaalta tai ylhäältä päin jakotukille. Sisältää kaksi eripituista kulmaosaa, jolloin syöttöputket saadaan rinnakkain Pro 1" kytkentäsarja, kulma Pro säätö- ja ohjausventtiili (pari) Säätö- ja ohjausventtiili Suunnanvaihto-osa Käytetään, kun halutaan putkien lähdöt ylöspäin tai syöttöputket ylhäältäpäin kulmamalliselle kytkentäsarjalle. Pakkaus sisältää 4 suunnanvaihto-osaa Pro 1" suunnanvaihto-osa Puristusrengas Puristusrengas 20 Virtausmittari Menoventtiili virtausmittarilla. Asennetaan menojakotukin alkuperäisen venttiilin tilalle. Virtaaman säätöalue 0,5-4 litraa/min Pro-menoventtiili virtausmittarilla Toimilaite Pro -jakotukkiin sopiva toimilaite. 24 V, 3 W, IP54 jännitteettömänä kiinni. Asennetaan menoventtiileihin. Yksi termostaatti 24 V voi ohjata enintään 5 toimilaitetta. Sulkuventtiili 1" (pari) PRO-toimilaite Pro-sulkuventtiili 1" 48

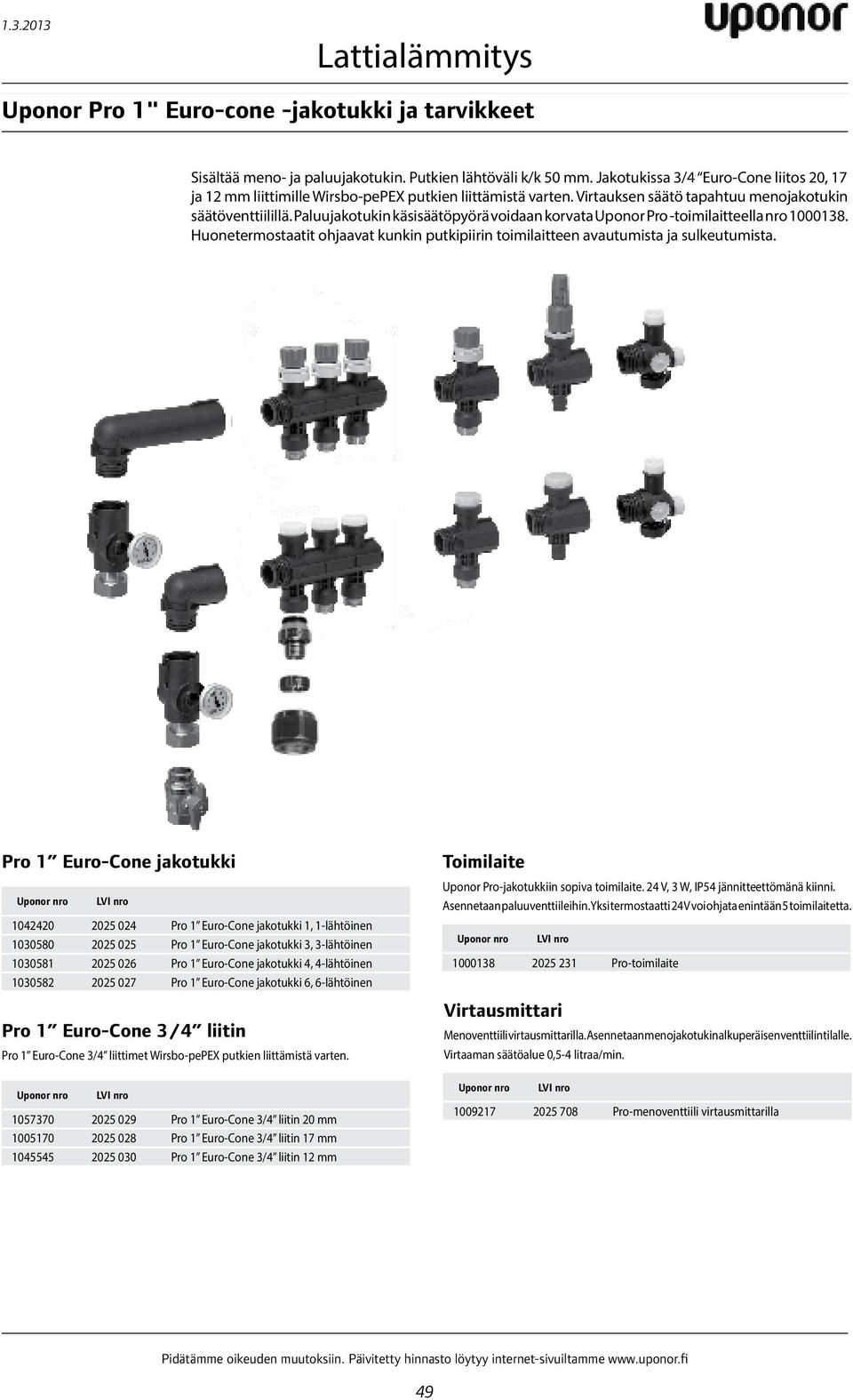

15 Pro 1" Euro-cone -jakotukki ja tarvikkeet Sisältää meno- ja paluujakotukin. Putkien lähtöväli k/k 50 mm. Jakotukissa 3/4 Euro-Cone liitos 20, 17 ja 12 mm liittimille Wirsbo-pePEX putkien liittämistä varten. Virtauksen säätö tapahtuu menojakotukin säätöventtiilillä. Paluujakotukin käsisäätöpyörä voidaan korvata Pro -toimilaitteella Huonetermostaatit ohjaavat kunkin putkipiirin toimilaitteen avautumista ja sulkeutumista. Pro 1 Euro-Cone jakotukki Pro 1 Euro-Cone jakotukki 1, 1-lähtöinen Pro 1 Euro-Cone jakotukki 3, 3-lähtöinen Pro 1 Euro-Cone jakotukki 4, 4-lähtöinen Pro 1 Euro-Cone jakotukki 6, 6-lähtöinen Pro 1 Euro-Cone 3/4 liitin Pro 1 Euro-Cone 3/4 liittimet Wirsbo-pePEX putkien liittämistä varten Pro 1 Euro-Cone 3/4 liitin 20 mm Pro 1 Euro-Cone 3/4 liitin 17 mm Pro 1 Euro-Cone 3/4 liitin 12 mm Toimilaite Pro-jakotukkiin sopiva toimilaite. 24 V, 3 W, IP54 jännitteettömänä kiinni. Asennetaan paluuventtiileihin. Yksi termostaatti 24 V voi ohjata enintään 5 toimilaitetta Pro-toimilaite Virtausmittari Menoventtiili virtausmittarilla. Asennetaan menojakotukin alkuperäisen venttiilin tilalle. Virtaaman säätöalue 0,5-4 litraa/min Pro-menoventtiili virtausmittarilla 49

16 Jakotukki WGF1" WGF1" -lattialämmitysjakotukki on lattialämmitysjärjestelmän keskeinen osa. Siitä lähtevät putkipiirit koko järjestelmään. Paluujakotukkiin sisäänrakennettujen säätöventtiilien avulla säädetään virtausta ja painehäviötä. Venttiilit säädetään 4 mm kuusiokoloavaimella. Menojakotukkiin asennetaan toimilaitteet tai käsisäätönupit. Huonetermostaatit ohjaavat kunkin putkipiirin toimilaitteen avautumista ja sulkeutumista. Jakotukkipari 2WGF Kahdelle putkipiirille, sis. liittimet. Jakotukkeja voi yhdistää max. 12 piirille. Jakotukeista toisessa on meno- ja toisessa paluuventtiilit. Menoventtiileihin voidaan asentaa sähköiset toimilaitteet. Paluuventtiileissä on lämmityspiirien virtaamien säätö. WGF-jakotukin sulkuventtiili (pari) Liitännät: 1 sisäkierre. Sulkuventtiili mix sisältää kulma- ja suoramallisen venttiilin Sulkuventtiili, kulma Sulkuventtiili, suora x2,0 -putkelle x2,0 -putkelle Ilman liittimiä WGF-jakotukin kansi (pari) Liitäntä jakotukkiin 1 ulkokierre. Liitäntä ohitusputkelle. (Venttiili, jossa ½ kierre täyttöä ja ilmaamista varten). Jakotukkipari 3WGF Kolmelle putkipiirille, sis. liittimet. Jakotukkeja voi yhdistää max. 12 piirille. Varustus kuten 2WGF-jakotukeissa x2,0 -putkelle x2,0 -putkelle Ilman liittimiä WGF-jakotukin kansi WGF-jakotukin pidike (pari) Sähkösinkittyä terästä. Kiinnikkeet jakotukkia varten Jakotukin pidike Jakotukkipari 4WGF Neljälle putkipiirille, sis. liittimet. Voidaan yhdistää max. 12 piirille. Varustus kuten 2WGF-jakotukeissa x2,0 -putkelle x2,0 -putkelle Ilman liittimiä Ohitusputki XL 900 sähkökattilalle Ohitusputki XL 900 Toimilaite WGF -jakotukkiin sopiva toimilaite. 24 V, 3 W, IP54 jännitteettömänä kiinni. Asennetaan menoventtiileihin. Yksi termostaatti 24 V voi ohjata enintään 5 toimilaitetta Toimilaite Liitinsarja ¾, SK Sopii WGF-jakotukkiin ja muihin ¾ liitososiin. Mukana tukiholkki, mutteri ja puserrusrengas R¾ /12x R¾ /17x R¾ /20x2 50

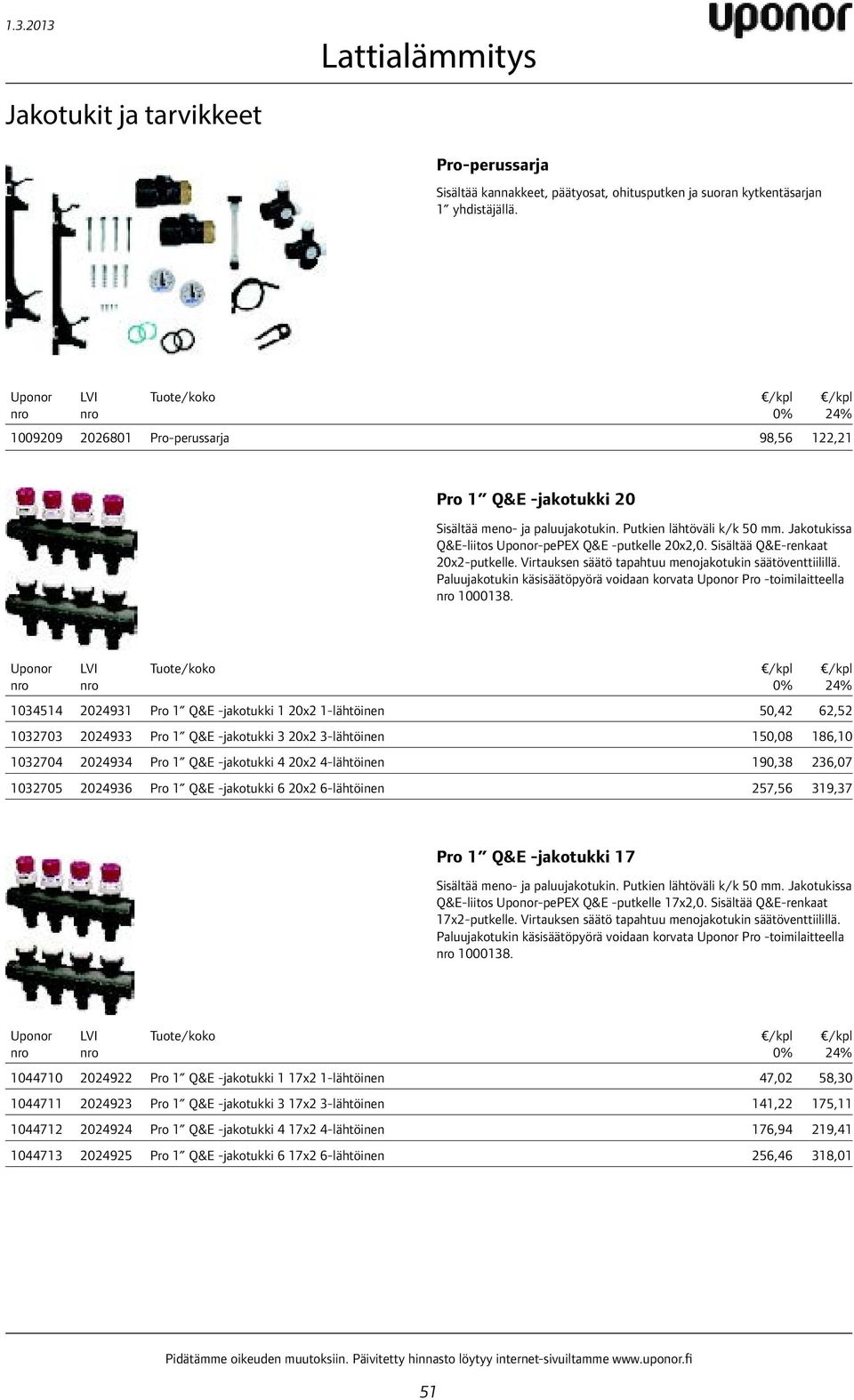

17 Jakotukit ja tarvikkeet Pro-perussarja Sisältää kannakkeet, päätyosat, ohitusputken ja suoran kytkentäsarjan 1 yhdistäjällä Pro-perussarja 98,56 122,21 Pro 1 Q&E -jakotukki 20 Sisältää meno- ja paluujakotukin. Putkien lähtöväli k/k 50 mm. Jakotukissa Q&E-liitos -pepex Q&E -putkelle 20x2,0. Sisältää Q&E-renkaat 20x2-putkelle. Virtauksen säätö tapahtuu menojakotukin säätöventtiilillä. Paluujakotukin käsisäätöpyörä voidaan korvata Pro -toimilaitteella Pro 1 Q&E -jakotukki 1 20x2 1-lähtöinen 50,42 62, Pro 1 Q&E -jakotukki 3 20x2 3-lähtöinen 150,08 186, Pro 1 Q&E -jakotukki 4 20x2 4-lähtöinen 190,38 236, Pro 1 Q&E -jakotukki 6 20x2 6-lähtöinen 257,56 319,37 Pro 1 Q&E -jakotukki 17 Sisältää meno- ja paluujakotukin. Putkien lähtöväli k/k 50 mm. Jakotukissa Q&E-liitos -pepex Q&E -putkelle 17x2,0. Sisältää Q&E-renkaat 17x2-putkelle. Virtauksen säätö tapahtuu menojakotukin säätöventtiilillä. Paluujakotukin käsisäätöpyörä voidaan korvata Pro -toimilaitteella Pro 1 Q&E -jakotukki 1 17x2 1-lähtöinen 47,02 58, Pro 1 Q&E -jakotukki 3 17x2 3-lähtöinen 141,22 175, Pro 1 Q&E -jakotukki 4 17x2 4-lähtöinen 176,94 219, Pro 1 Q&E -jakotukki 6 17x2 6-lähtöinen 256,46 318,01 51

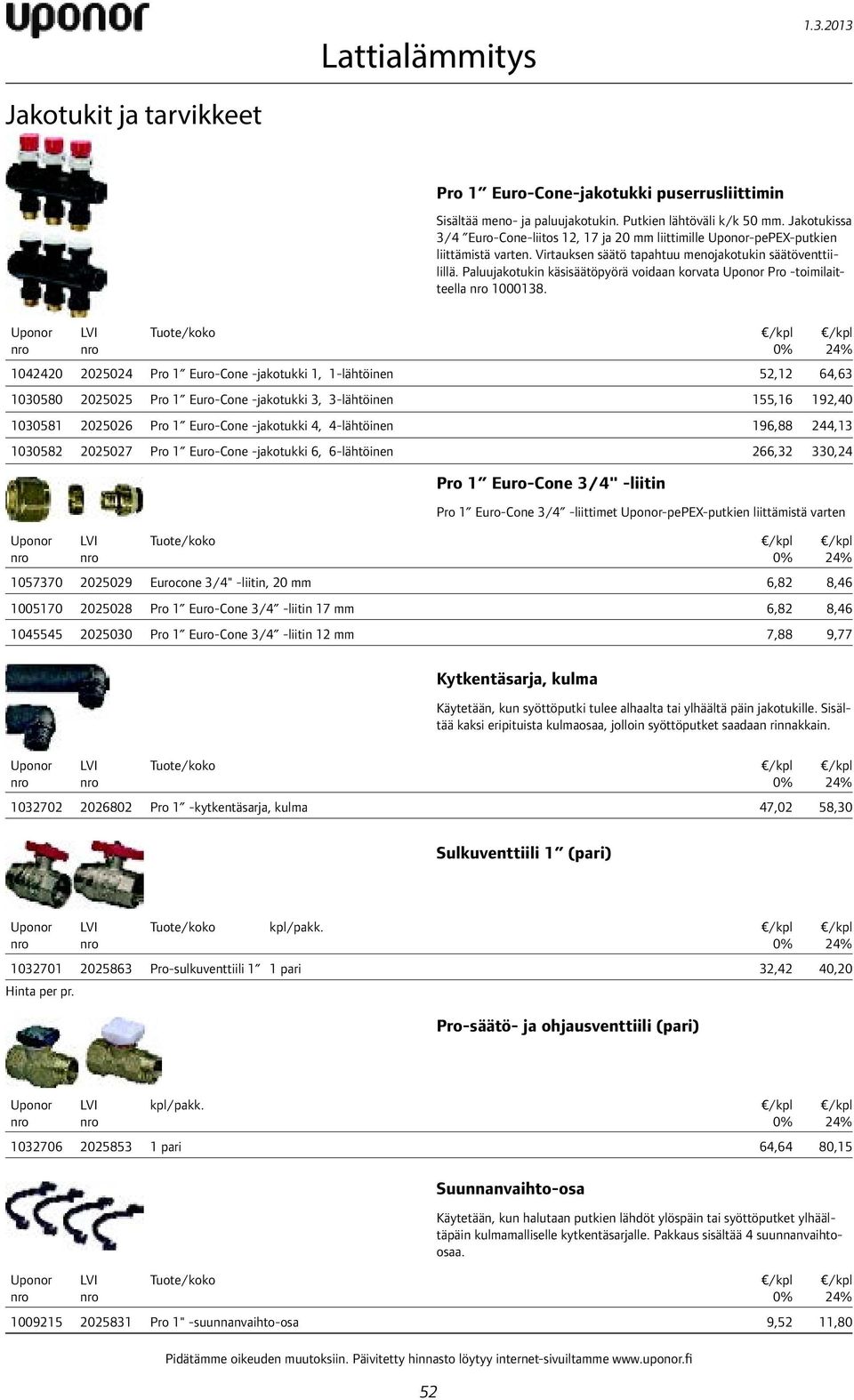

18 Jakotukit ja tarvikkeet Pro 1 Euro-Cone-jakotukki puserrusliittimin Sisältää meno- ja paluujakotukin. Putkien lähtöväli k/k 50 mm. Jakotukissa 3/4 Euro-Cone-liitos 12, 17 ja 20 mm liittimille -pepex-putkien liittämistä varten. Virtauksen säätö tapahtuu menojakotukin säätöventtiilillä. Paluujakotukin käsisäätöpyörä voidaan korvata Pro -toimilaitteella Pro 1 Euro-Cone -jakotukki 1, 1-lähtöinen 52,12 64, Pro 1 Euro-Cone -jakotukki 3, 3-lähtöinen 155,16 192, Pro 1 Euro-Cone -jakotukki 4, 4-lähtöinen 196,88 244, Pro 1 Euro-Cone -jakotukki 6, 6-lähtöinen 266,32 330,24 Pro 1 Euro-Cone 3/4" -liitin Pro 1 Euro-Cone 3/4 -liittimet -pepex-putkien liittämistä varten Eurocone 3/4" -liitin, 20 mm 6,82 8, Pro 1 Euro-Cone 3/4 -liitin 17 mm 6,82 8, Pro 1 Euro-Cone 3/4 -liitin 12 mm 7,88 9,77 Kytkentäsarja, kulma Käytetään, kun syöttöputki tulee alhaalta tai ylhäältä päin jakotukille. Sisältää kaksi eripituista kulmaosaa, jolloin syöttöputket saadaan rinnakkain Pro 1 -kytkentäsarja, kulma 47,02 58,30 Sulkuventtiili 1 (pari) kpl/pakk Pro-sulkuventtiili 1 1 pari 32,42 40,20 Hinta per pr. Pro-säätö- ja ohjausventtiili (pari) kpl/pakk pari 64,64 80,15 52 Suunnanvaihto-osa Käytetään, kun halutaan putkien lähdöt ylöspäin tai syöttöputket ylhäältäpäin kulmamalliselle kytkentäsarjalle. Pakkaus sisältää 4 suunnanvaihtoosaa Pro 1" -suunnanvaihto-osa 9,52 11,80

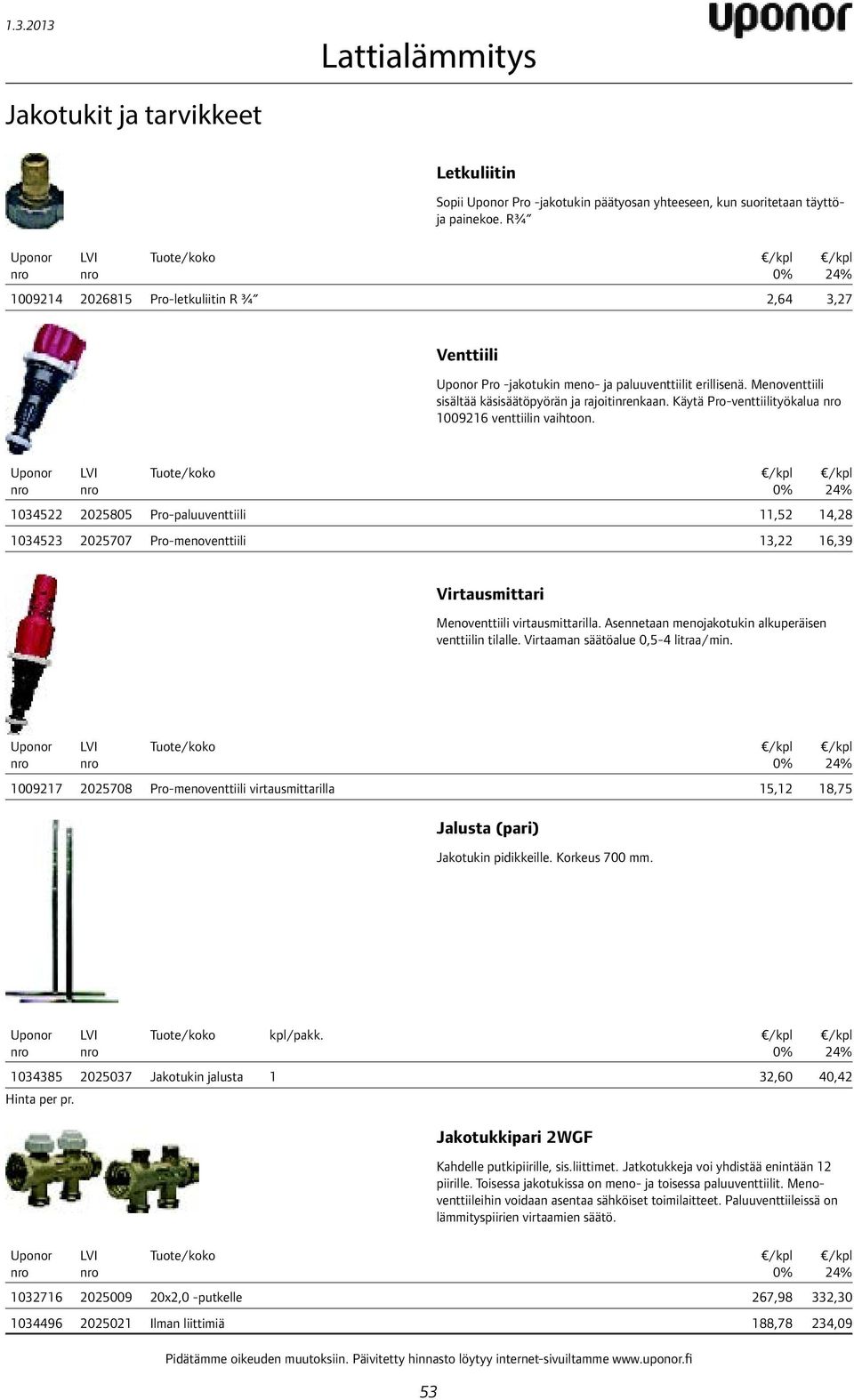

19 Jakotukit ja tarvikkeet Letkuliitin Sopii Pro -jakotukin päätyosan yhteeseen, kun suoritetaan täyttöja painekoe. R¾ Pro-letkuliitin R ¾ 2,64 3,27 Venttiili Pro -jakotukin meno- ja paluuventtiilit erillisenä. Menoventtiili sisältää käsisäätöpyörän ja rajoitinrenkaan. Käytä Pro-venttiilityökalua venttiilin vaihtoon Pro-paluuventtiili 11,52 14, Pro-menoventtiili 13,22 16,39 Virtausmittari Menoventtiili virtausmittarilla. Asennetaan menojakotukin alkuperäisen venttiilin tilalle. Virtaaman säätöalue 0,5-4 litraa/min Pro-menoventtiili virtausmittarilla 15,12 18,75 Jalusta (pari) Jakotukin pidikkeille. Korkeus 700 mm. kpl/pakk Jakotukin jalusta 1 32,60 40,42 Hinta per pr. 53 Jakotukkipari 2WGF Kahdelle putkipiirille, sis.liittimet. Jatkotukkeja voi yhdistää enintään 12 piirille. Toisessa jakotukissa on meno- ja toisessa paluuventtiilit. Menoventtiileihin voidaan asentaa sähköiset toimilaitteet. Paluuventtiileissä on lämmityspiirien virtaamien säätö x2,0 -putkelle 267,98 332, Ilman liittimiä 188,78 234,09

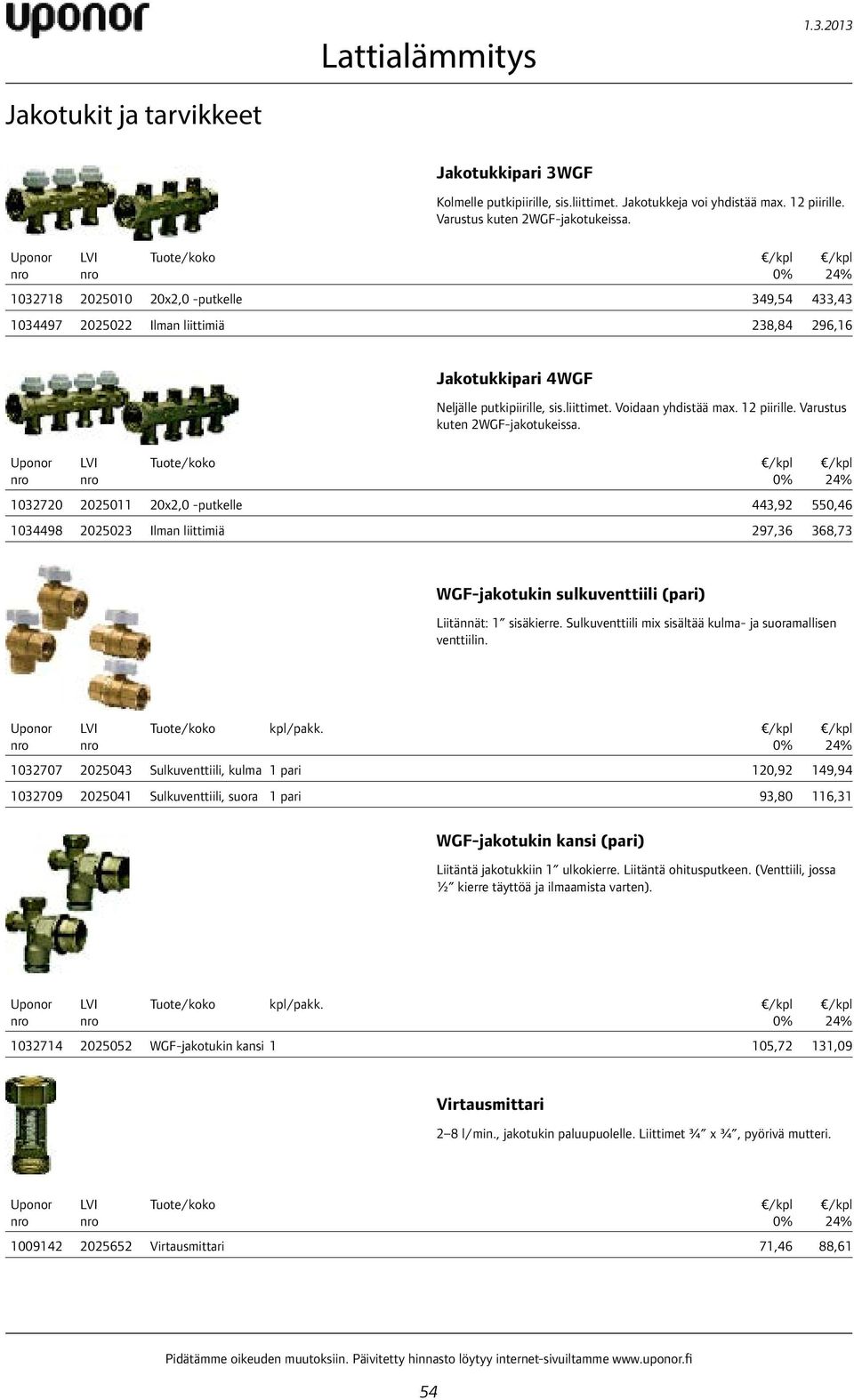

20 Jakotukit ja tarvikkeet Jakotukkipari 3WGF Kolmelle putkipiirille, sis.liittimet. Jakotukkeja voi yhdistää max. 12 piirille. Varustus kuten 2WGF-jakotukeissa x2,0 -putkelle 349,54 433, Ilman liittimiä 238,84 296,16 Jakotukkipari 4WGF Neljälle putkipiirille, sis.liittimet. Voidaan yhdistää max. 12 piirille. Varustus kuten 2WGF-jakotukeissa x2,0 -putkelle 443,92 550, Ilman liittimiä 297,36 368,73 WGF-jakotukin sulkuventtiili (pari) Liitännät: 1 sisäkierre. Sulkuventtiili mix sisältää kulma- ja suoramallisen venttiilin. kpl/pakk Sulkuventtiili, kulma 1 pari 120,92 149, Sulkuventtiili, suora 1 pari 93,80 116,31 WGF-jakotukin kansi (pari) Liitäntä jakotukkiin 1 ulkokierre. Liitäntä ohitusputkeen. (Venttiili, jossa ½ kierre täyttöä ja ilmaamista varten). kpl/pakk WGF-jakotukin kansi 1 105,72 131,09 Virtausmittari 2 8 l/min., jakotukin paluupuolelle. Liittimet ¾ x ¾, pyörivä mutteri Virtausmittari 71,46 88,61 54

21 Jakotukit ja tarvikkeet WGF-jakotukin pidike (pari) Sähkösinkittyä terästä. Kiinnikkeet jakotukkia varten. kpl/pakk Jakotukin pidike 1/50 pr. 50,90 63,12 Hinta per pr. Ohitusputki S-jakotukille kpl/pakk Ohitusputki 1 63,06 78,19 Jakotukki ¾ x ½ Ilman liittimiä. Sinkkikadon kestävää messinkiä, ¾ mutteri ja tiiviste. kpl/pakk ¾ + 2 x ½ 1 24,60 30, ¾ + 3 x ½ 1 34,02 42,18 Liitinsarja ½, SK Sopii jakotukkiin ¾ -½ ja muihin ½ liitososiin, mukana tukiholkki ja puserrusrengas. Kokokpl/pakk R½ /12x2 12 x 2,0 x ½ 1 5,44 6, R½ /15x2,5 15 x 2,5 x ½ 1 5,44 6,75 Jakotukin pidike (pari) Sinkittyä terästä, katto- tai seinäasennukseen k/k 225 mm. Koko kpl/pakk ¾ x ½ (pari) 1 pari 20,44 25,35 55 Menoventtiili -pepex 20x2 -putkelle. ½ sisäkierre, sis. liittimet. Venttiiliin voidaan asentaa sähköinen toimilaite. kpl/pakk Menoventtiili 1 42,74 53,00

22 Jakotukit ja tarvikkeet Paluuventtiili -pepex 20x2 -putkelle. ½ sisäkierre, sis. liittimet. Venttiilillä voidaan säätää putkipiirin virtausta. kpl/pakk Paluuventtiili 1 35,20 43,65 WGF-jakotukin käsisäätönuppi kpl/pakk Käsisäätönuppi 30 18,64 23,11 Karatappi Sopii WGF- ja RWG-jakotukin menoventtiiliin Karatappi 11,16 13,84 Menoventtiili WGF Menoventtiili WGF 15,80 19,59 Jakotukkikaappi Lukittavat kaapit jakotukkeja varten 2-6:lle ja 6-12:lle piirille. Mitat (lev. x syv. x kork.) malli 2-6: 550x98x850, malli 6-12: 850x98x850. Sisältää kaapin, oven ja jakotukin kannakkeet. Kaappi soveltuu pinta-asennukseen tai seinän sisälle asennettavaksi. Väri RAL Jakotukkikaappi ,94 339, Jakotukkikaappi ,80 397,79 Toimitusajalla Kehys Käytetään, kun jakotukkikaappi asennetaan seinän sisälle. Kaappi asennettava väh. 15 mm lopullisen seinäpinnan sisäpuolelle, jotta kehys on mahdollista asentaa paikalleen. Väri RAL9010. Kehysten ulkomitat 920x620x15 ja 920x920x Kehys kaappi ,62 181, Kehys kaappi ,78 221,69 56

23 Jakotukit ja tarvikkeet Pohja Asennetaan yhdessä putkiläpivientien kanssa jakotukkikaapin alaosaan tekemään kaapin pohjasta vesitiiviin. Väri RAL Pohja jakotukkikaappiin ,76 167, Pohja jakotukkikaappiin ,90 173,48 Putkiläpivienti jakotukkikaapin pohjan läpivientien tiivistämiseen Putkiläpivienti mm 4,30 5, Putkiläpivienti mm 20,72 25,69 Kehys ja ovi Kehystä ja ovea käytetään, kun jakotukki on rakenteen sisällä ilman jakotukkikaappia. Väri RAL9010. Kehysten ulkomitat 920x620x15 ja 920x920x Kehys, kaappi ,20 294, Kehys, kaappi ,58 350,40 Toimitusajalla liittimet 57 Liitinsarja, ¾, SK Sopii WGF-jakotukkiin ja muihin ¾ liitososiin. Mukana tukiholkki, mutteri ja puserrusrengas. kpl/pakk R¾ /12x2 1 12,60 15, R¾ /17x2 1 12,60 15, R¾ /20x2 1 12,60 15,62 Liitinsarja ½, SK Sopii jakotukkiin ¾ -½ ja muihin ½ liitososiin, mukana tukiholkki ja puserrusrengas. kpl/pakk R½ /12x2 1 5,44 6, R½ /15x2,5 1 5,44 6,75

24 liittimet Wipex PEX PN 6 -ulkokierreliitin Pantaliitin PEX PN 6 -putkien liittämiseen (lämpöjohdot). Liittimien materiaali DR-messinki. Liitoskierre R/tuumaa L H x 2,3 PN 6 25/ ,00 29, x 2,9 PN 6 25/ ,50 36,58 Kaksoisnippa Nippa pepex- tai evalpex-putkien jatkoliitoksiin. kpl/pakk Kaksoisnippa R¾ x R¾ uk 1 5,10 6, Kaksoisnippa R½ x R½ uk 1 2,74 3, Supistuskaksoisnippa R¾ x R½, uk 1 5,84 7,24 Korjaussarja 20x20 Q&E ja 17x17 Q&E putkien pepex 20 x 2 Q&E ja pepex 17 x 2 Q&E korjaamiseen (jatkosliitos) ,52 25, ,16 15,08 Q&E-puristusrengas Erikseen tilattaessa. Materiaali:PEX. Pysäytysväkäsellä. kpl/pakk /18 valkoinen 20 0,66 0, valkoinen 20/520 0,46 0,57 Supistusnippa ja muunnosnippa Ylimenokappale pepex-liittimen ja kaluste tai putkiliittimen välille. Sopii liittinsarjoille, 3/4"sk, , ja kpl/pakk Supistussnippa R¾ uk/r½ sk 1 5,48 6, Muunnosnippa R¾ uk R¾ sk 1 7,44 9,23 Kulma Kytkettäessä pepex- tai evalpex-putki kalusteeseen tai toiseen putkiosaan. kpl/pakk Kulma R¾ uk 1 12,00 14,88 58

25 liittimet T-kappale, uk Kytkettäessä pepex- tai evalpex-putki kalusteeseen tai toiseen putkiosaan. kpl/pakk T-kappale R¾ uk 1 16,02 19,86 Kulma Putkipiirin liittämiseksi WGF-jakotukkiin tai Push 12 -sekoitusryhmään. kpl/pakk R¾ sk/uk pyörivä mutteri 1 18,50 22,94 Hattu Tiivisteellinen, jakotukin tulppaamiseen. kpl/pakk Hattu, R¾. 1 2,98 3, Ilmaushattu R¾ x R½ 1 10,44 12,95 59

26 Control System (DEM) - Energiaa säästävä lämmönsäätö in uusi energiaa säästävä lämmönsäätö on tehokas ja helposti asennettava huonelämpötilan ohjausjärjestelmä lattialämmitysjärjestelmien ohjaamiseen. Monipuolisten huone- ja järjestelmäkohtaisten asetusmahdollisuuksien ansiosta laitteisto voidaan pitkälti mukauttaa käyttäjän yksilöllisiin tarpeisiin. Asetukset mahdollistavat esimerkiksi lämpötilan alentamisen yksittäisessä huoneessa tai useamman huoneen ryhmässä sekä pumpun ja venttiilien toiminnan hallinnan. Uuden ohjausteknologian (DEM- dynaaminen energianhallinta) ansiosta päästään jopa 5-8% säästöihin energiankulutuksessa. Automaattisen tasapainotuksen ansiosta jakotukeille ei enää tarvita piirikohtaisia esisäätöjä. Uudella energiaa säästävällä lämmönsäädöllä voidaan ohjata myös jäähdytystä. Peitekehys T-75 Antenni I-76 C-46 T-54 Lattia-anturi H-56 C-56 Control System (DEM) -keskusyksikkö (DEM) säätöjärjestelmän keskusyksikkö C-56. Antenni sisältyy yksikköön. Keskusyksikköön voidaan liittää I-76 käyttöpaneeli. Control System (DEM) -langattomat -huonetermostaatit Johdoton huonetermostaatti Keskusyksikkö C Käyttöpaneeli keskusyksikkö C Käyttöpaneeli I Antenni C-56:lle Näytöllinen huonetermostaatti T-75, valk Asennusteline T-75, valk Näytöllinen huonetermostaatti T-75, hopea Näytöllinen huonetermostaatti T-75, harmaa Asennusteline T-75, harmaa Asennusteline T-75, hopea Huonetermostaatti T-54 julkisiin tiloihin, valk Huonetermostaatti T Peitekehys T-54:lle Lattia-anturi T-54:lle Climate Controller C-46 - Lämmönsäädin Climate Controller C-46 on lämmitys-, jäähdytys ja sulanapitojärjestelmien pääohjain. Säädin voidaan yhdistää Control System (DEM) järjestelmän kanssa, jolloin pääohjain ja huonekohtainen säätö toimii keskenään yhteistyössä Lämm./jäähd. rele 24 V Lämm./jäähd. rele 230 V Antenni C-56:lle ja C-46:lle Kosteusanturi H-56 60

27 Langallinen Control System Langallinen Control System on täydellinen lattialämmityksen hallintajärjestelmä. Termostaattien ja lattialämpötila-antureiden avulla siinä yhdistyvät miellyttävyys, käyttäjäystävällisyys ja mahdollisuus säätää kotisi jokaisen huoneen lämpötilaa erikseen. Peitekehys T-36 T-33 C-33/C-35 Lattia-anturi T-37 Lattia-anturi Control System -termostaatit Elektroninen, 24 V. Väri: valkoinen Huonetermostaatti T-37, ulkoiselle anturille Huonetermostaatti T-33, julkiset tilat Lattia-anturi T-37:lle ja T-33:lle Peitekehys T-37:lle ja T-33:lle T-36 - digitaalinen termostaatti Control System -keskusyksikkö C-33: Huonekohtaiseen lämmityksen säätöön yhdessä -huonetermostaattien kanssa. Ohjausjännite toimilaitteelle 24 V. Keskusyksikköön voidaan liittää enintään 6 termostaattia ja 8 toimilaitetta. C-35: Huonekohtaiseen lämmityksen/viilennyksen säätöön yhdessä -huonetermostaattien kanssa. Ohjausjännite toimilaitteelle 24 V. Keskusyksikköön voidaan liittää enintään 12 termostaattia ja 14 toimilaitetta Keskusyksikkö C-33, 6 kanavaa Keskusyksikkö C-35, 12 kanavaa 61

28 Control System 230 V Control System 230 V on täydellinen lattialämmityksen hallintajärjestelmä. Termostaattien ja lattialämpötila-antureiden avulla siinä yhdistyvät miellyttävyys, käyttäjäystävällisyys ja mahdollisuus säätää kotisi jokaisen huoneen lämpötilaa erikseen. 230 V säätöjärjestelmä soveltuu lattialämmityksen ohjaukseen. T-23 T-26 C-23 Control System 230 V -termostaatit Elektroninen, 24 V. Väri: valkoinen Termostaatti T Digitaalinen termostaatti T Keskusyksikkö C Ulkoinen anturi T-26:lle 62

29 Lattialämmityksen säätölaitteet Control System (DEM) Energiaa säästävä säätöjärjestelmä. Antenni sisältyy yksikköön. Mitat 310 x 110 x 56 mm. Keskusyksikköön voidaan liittää I-76-käyttöpaneeli. Sitä tarvitaan mikäli keskusyksikön energiaa säästävät toiminnot, kuten automaattinen tasapainotus, halutaan ottaa käyttöön. Käyttöpaneelilla on mahdollista tehdä monipuolisia lämpötilan säätöjä ja pudotuksia. Esim. lomalämpötila ja lämpötilarajat eri huoneille. Keskusyksiköllä C-56 ja käyttöpaneelilla I-76 voidaan ohjata myös jäähdytystä. Toimitus sisältää liitosjohdon C-56:een. Jos taloon asennetaan kaksi keskusyksikköä, yksiköt kytketään toisiinsa 2-napaisella johdolla Keskusyksikkö C-56 ja käyttöpaneeli I ,16 673, Keskusyksikkö C-56, 12 kanavaa 340,46 422, Käyttöpaneeli I ,54 597,11 Climate Controller C-46 -lämmönsäädin Climate Controller C-46 on lämmitys-, jäähdytys- ja sulanapitojärjestelmien pääohjain. Säädin voidaan yhdistää Control System (DEM) järjestelmän kanssa, jolloin pääohjain ja huonekohtainen säätö toimivat keskenään yhteistyösssä Lämpötilan ohjausyksikkö C , , Kosteusanturi H ,38 129, Meno-/paluuvesianturi C-46:lle 47,84 59, Ulko-/sisälämpötila-anturi C-46:lle 67,42 83, Lämm./jäähd. rele 24 V 122,08 151, Lämm./jäähd. rele 230 V 125,42 155, Antenni C-56:lle ja C-46:lle 135,44 167,95 63 Control System, langattomat huonetermostaatit T-54: Langaton huonetermostaatti julkisiin tiloihin T-55: Langaton huonetermostaatti ilman näyttöä T-75: Langaton näytöllinen huonetermostaatti T-54 termostaattiin voi liittää ulkoisen anturin, muihin ei kpl/pakk Näytöllinen huonetermostaatti T-75, valk ,92 126, Asennusteline T-75, valk ,94 8, Näytöllinen huonetermostaatti T-75, hopea ,60 145, Asennusteline T-75, hopea 50 17,02 21, Näytöllinen huonetermostaatti T-75, harmaa ,60 145, Asennusteline T-75, harmaa 50 17,02 21, Huonetermostaatti T ,84 90, Huonetermostaatti T ,02 127, Peitekehys T-33, T-37, T-54 ja T-55:lle 100 4,48 5, Lattia-anturi T-33, T-36, T-37 ja T-54:lle, 3 m ,88 33,33

30 Lattialämmityksen säätölaitteet Control System (DEM)-SMS-etäkäyttömoduuli R-56 Mahdollistaa energiaa säästävän järjestelmän kauko-ohjauksen matkapuhelimen ja tekstiviestin avulla. SMS-etäkäyttömoduuli R-56 vaatii toimiakseen termostaatin T SMS-etäkäyttömoduuli R ,42 873,48 Control System, langalliset termostaatit Elektroninen, 24 V. Väri: valkoinen. T-37: Huonetermostaatti T-33: Huonetermostaatti julkisiin tiloihin T-36: Digitaalinen huonetermostaatti T-33, T-36 ja T-37 termostaatteihin voi liittää ulkoisen anturin. kpl/pakk T-37 * ,08 55, T ,38 61, T ,44 114, Lattia-anturi T-33, T-36, T-37 ja T-54:lle, 3 m ,88 33, Peitekehys T-33, T-37, T-54 ja T-55:lle 100 4,48 5,56 * Ei voida käyttää ennen vuotta 2008 asennetuissa järjestelmissä. Toimilaite WGF -jakotukkiin sopiva toimilaite. 24 V ja 203 V NC ( jännitteettömänä kiinni ), 3 W, IP54. Asennetaan menojakotukkiin. kpl/pakk Toimilaite 24 V 1/100 47,72 59, Toimilaite 230 V 1/100 52,64 65,27 Toimilaite Pro -jakotukkiin sopiva toimilaite. 24 V/ 230 V NC ( jännitteettömänä kiinni ), 3W, IP54. Asennetaan paluujakotukkiin. kpl/pakk Pro-toimilaite 24V 1/100 44,02 54, Pro-toimilaite 230 V 1/100 48,04 59,57 64

31 Lattialämmityksen säätölaitteet Control System - keskusyksikkö C-33: Huonekohtaiseen lämmityksen säätöön yhdessä -huonetermostaattien kanssa. Ohjausjännite toimilaitteelle on 24 V. Keskusyksikköön voidaan liittää enintään 6 termostaattia ja 8 toimilaitetta. C-35: Huonekohtaiseen lämmityksen/viilennyksen säätöön yhdessä -huonetermostaattien kanssa. Ohjausjännite toimilaitteelle on 24 V. Keskusyksikköön voidaan liittää enintään 12 termostaattia ja 14 toimilaitetta. Mitat 315 x 110 x 58 kpl/pakk Keskusyksikkö C-33, 6 kanavaa 3 125,46 155, Keskusyksikkö C-35, 12 kanavaa 3 174,90 216,88 Control System 230 V 203 V säätöjärjestelmä kpl/pakk Termostaatti T ,60 51, Digitaalinen termostaatti T ,50 156, Keskusyksikkö C ,00 193, Ulkoinen anturi T-26:lle 1 31,20 38,69 Pumppuryhmät EPG6 -sekoitusryhmä säätimellä ja vaihtimella Sekoitusryhmä maalämmön keruupiirin hyödyntämiseksi lattiaviilennyksessä. Sisältää lämmönsäätimen, säätömoottorin, liuospiirin kiertovesipumpun sekä lämmönvaihtimen liuospiirin erottamiseksi vesikiertoisesta lämmönjakojärjestelmästä. 3-tiesekoitusventtiili (kvs 7), kiertovesipumppu (Grundfos alpha 2L 25-60), lämmönvaihdin 6kW. Ensiöliitäntä Rp1 1/4 (sk), toisiopuolen sulkuventtiilit lämpömittareilla, liitäntä Rp1 (sk), integroitu yksisuuntaventtiili sekä syöttöveden lämpötila-anturi. 180mm G 1 1/2" "täytepala" toisiopuolella, joka voidaan korvata kiertovesipumpulla. kpl/pakk , ,60 Push 23 A -sekoitusryhmä Sekoitusryhmä varustettuna menoveden lämpötilan säädöllä. Kiertovesipumppu Grundfos ALPHA 2L , 230 V, 45 W, 0.38 A, sähköinen, moniportainen kapasiteettisäätö, jossa myös paine-eron säätö. termostaatti MTWZ asetusalue C. Liitinsarja helpottaa pumppuryhmän asennusta WGF-jakotukille. PRO-jakotukille liintintä ei tarvita. kpl/pakk Push 23A , , Liitinsarja G1/G1A 1 21,12 26,19 65

32 Pumppuryhmät MPG 10 -sekoitusryhmä säätimellä Lämmityksen ja viilennyksen sekoitusryhmä ulkolämpötilakompensoidulla C-46-säätimellä ja 3-tie sekoitusventtiilillä. Kiertovesipumppu: Grundfors 2L (nostokorkeus 6 m, max. virtaama 2,5 m3/h). Max. pinta-ala 170 m2, jos viilennysteho on 30 W/m2 ja lämmitysteho 50 W/m2. Kytkettävissä suoraan Pro -jakotukille MPG , ,64 CPG 15 -sekoitusryhmä säätimellä Lämmityksen ja viilennyksen sekoitusryhmä ulkolämpötilakompensoidulla C-46-säätimellä ja 3-tie sekoitusventtiilillä. Kiertovesipumppu: Grundfors 2L (nostokorkeus 6 m, max. virtaama 2,5 m3/h). Max. pinta-ala 170 m2, jos viilennysteho on 30 W/m2 ja lämmitysteho 50 W/m CPG , ,46 Push 12 ja ElPush 12 -sekoitusryhmä Yhden tai kahden -pepex-putkipiirin liittämiseen. Sisältää 2 liitinsarjaa 20x2 mm. Pumpun arvot: 3 l/min., 10 kpa, 230 V, 0,1 A, 25 W Ohitusputkessa kuristusventtiili. ElPush 12 on samanlainen kuin Push 12, mutta ElPush 12 sisältää sähkövastuksen. Sähkövastuksella voidaan lämmittää pienen tilan lattia silloin, kun varsinainen lämmönlähde ei ole käytössä esim. kesäaikana. Pumpun arvot: 1,0 l/min., 13 kpa, 230 V, 50 Hz, 0,1 A Push ,58 831, ElPush , ,40 Push 12 -haaraputki (pari) Kahden pepex-piirin liittämiseen. Kuristusventtiili lyhyemmälle piirille. Sisältää 2 liitinsarjaa 20x2 mm. Jos liitetään muun kokoisia putkia kuin 20x2 mm on hankittava vastaavan kokoiset liittimet (12x2 tai 17x2) ( tai ). kpl/pakk Push 12 -haaraputki 1 pari 112,42 139,40 Hinta per pr. 66

33 työkalut Sidontakoukku putkien kiinnittämiseen sidelangoilla raudoitukseen. kpl/pakk Sidontakoukku 1 10,10 12,52 Yhdistelmä- ja putkileikkuri Yhdistelmäleikkuri on tarkoitettu PEX-putkien ja suojaputkien 25/20 ja 28/23 katkaisuun. Putkileikkuri leikkaa PEX-putkia 28 mm:iin asti. kpl/pakk Yhdistelmäleikkuri 1 123,44 153, Putkileikkuri 1 29,68 36,80 Purkuteline PEX-putken purkamiseen kiepiltä. kpl/pakk Purkuteline 1 264,50 327,98 Putken kiinnitystyökalu -pepex 20x2,0 ja 17x2,0 -putkien kiinnittämiseen väkäsillä ja eristeeseen. kpl/pakk Putken kiinnitystyökalu 1 416,16 516,04 Venttiilityökalu Pro-jakotukin meno- ja paluuventtiilien irrottamiseen Pro-venttiilityökalu 8,74 10,84 67

34 Teollisuuslämmitysjärjestelmä Asennuskisko 25 x 2,3 -putken asentamiseen. Kiskon pituus 3 metriä. Korkeus 34 mm, leveys 50 mm. Tuote Asennuskisko 4,14 5, Asennuskiskon kiinnitysväkänen 0,10 0,12 Asennuskiinnike x 2,3 -putken kiinnittämiseen raudoitusverkkoon ,54 0,67 evalpex-putki Materiaali: PEX Käyttö: Lattialämmityksessä, lumensulatuksessa ja radiaattoripiireissä. Putkissa on happidiffuusion estävä pinnoitus. 0,6 MPa/70/95 C Koko m/kieppi /m x 2, ,52 5, x 2, ,28 5, x 2, ,28 5, x 2, ,28 5, x 2, ,28 5,31 /m Kylmätaivutuskaari evalpex 25 x 2,3 -putken käännökseen jakotukille. kpl pakk./lava mm putkelle, Flipflex 20 4,06 5,03 68

35 Teollisuuslämmitysjärjestelmä -teollisuusjakotukki G 11/2" Sisältää meno- ja paluujakotukin. Max. 20 lähtöä/jakotukki. Liitinväli on 100 mm. Mukana virtauksen säätöventiili. Jakotukkiin voidaan kytkeä -toimilaite, Max. käyttölämpötila on 60 C. Max. käyttöpaine on 6 bar Teollisuusjakotukki 25, sis. liittimet 98,88 122, Teollisuusjakotukki 3/4", eurocone 93,60 116, Eurocone 3/4" -liitin, 20 mm 6,82 8,46 Perussarja teollisuusjakotukille Sisältää kannakkeet, päätyosat, täyttöventtiilin, kytkentäsarjan ja tiivisteet ,62 279,77 Kannake teollisuusjakotukille Jakotukin kannakointiin, kun perussarjan kannakkeet eivät riitä ,36 31,45 Virtausmittari teollisuusjakotukille Menoventtiili virtausmittarilla, asennetaan alkuperäisen menoventtiilin tilalle. Virtaaman säätöalue 4-20 l/min ,66 21,90 Sulkuventtiili G11/2 (pari) Palloventtiili SK/UK, messinkiä ,18 109,34 69
