1 Hinnasto Vesikiertoiset lattialämmitysjärjestelmät MultiPex putkijärjestelmät Alu-LaserPlus Komposiittiputkijärjestelmät SnowFlex Lumensulatusjärjestelmät Roth Heliostar Aurinkolämmitysjärjestelmät

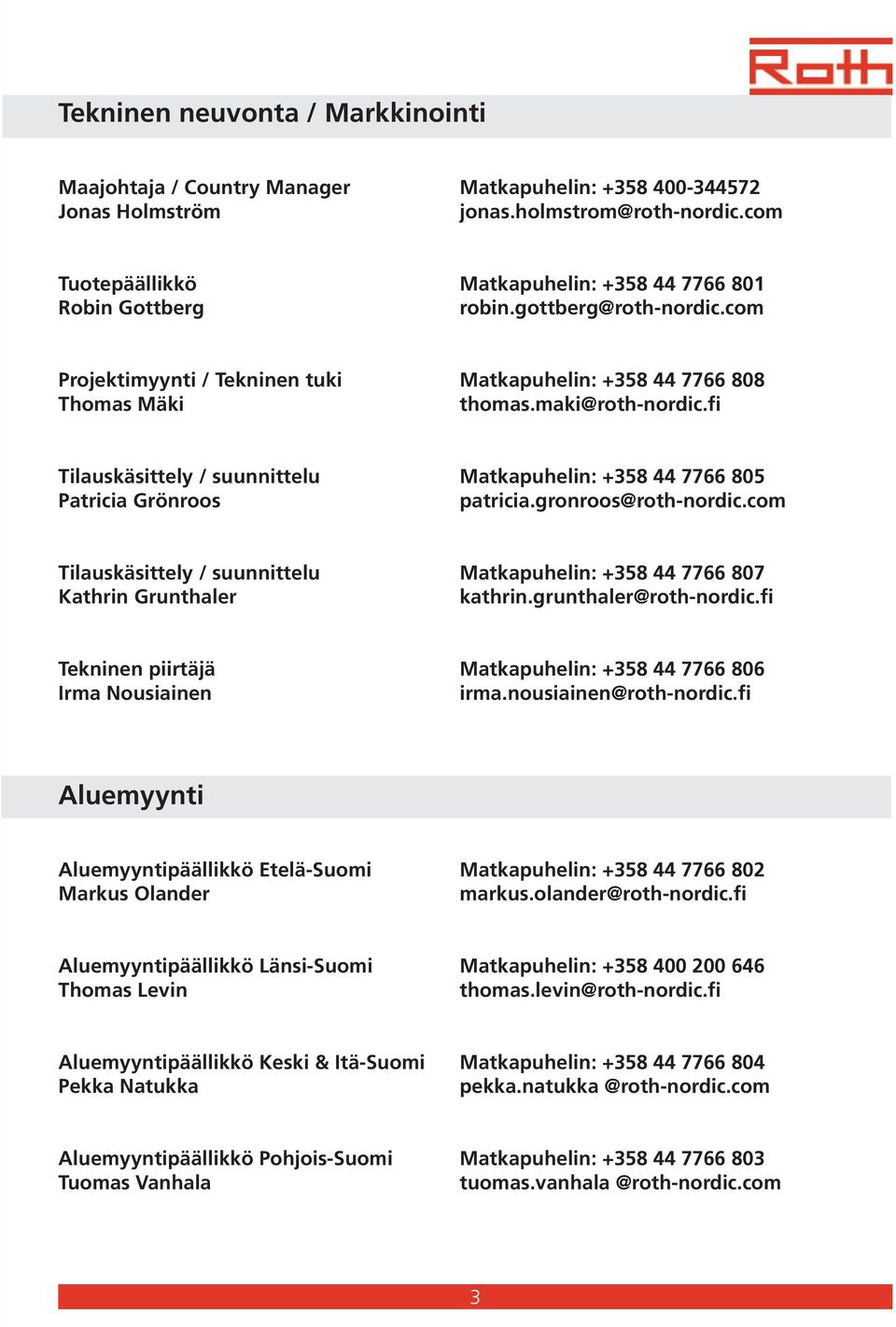

2 Organisaatio Maajohtaja / Country Manager Tekninen neuvonta / Markkinointi Tilauskäsittely / suunnittelu Tilauskäsittely / suunnittelu Jonas Holmström Tuotepäällikkö Patricia Grönroos Tekninen piirtäjä Kathrin Grunthaler Projektimyynti / Tekninen tuki Robin Gottberg Irma Nousiainen Thomas Mäki Länsi-Suomi Aluemyynti Pohjois-Suomi Thomas Levin Etelä-Suomi Tuomas Vanhala Keski & Itä-Suomi Markus Olander Pekka Natukka 2

3 Tekninen neuvonta / Markkinointi Maajohtaja / Country Manager Matkapuhelin: Jonas Holmström Tuotepäällikkö Matkapuhelin: Robin Gottberg Projektimyynti / Tekninen tuki Matkapuhelin: Thomas Mäki Tilauskäsittely / suunnittelu Matkapuhelin: Patricia Grönroos Tilauskäsittely / suunnittelu Matkapuhelin: Kathrin Grunthaler Tekninen piirtäjä Matkapuhelin: Irma Nousiainen Aluemyynti Aluemyyntipäällikkö Etelä-Suomi Matkapuhelin: Markus Olander Aluemyyntipäällikkö Länsi-Suomi Matkapuhelin: Thomas Levin Aluemyyntipäällikkö Keski & Itä-Suomi Matkapuhelin: Pekka Natukka Aluemyyntipäällikkö Pohjois-Suomi Matkapuhelin: Tuomas Vanhala 3

4 Sisällysluettelo: Roth Lattialämmitysjärjestelmä Putkimenekki ym. 13 Lattialämmitysputki 14 Asennuslevyt Asennustapa betoni 17 Asennustapa puuvälipohja Matalarakenteinen Lattialämmitysjakotukki ja jakotukkikaappi Asennustarvikkeet 26 Liittimet ja venttiilit Sähkökattilat ja Sekoitusryhmät Roth Touchline langaton säätö Roth NOVA+ langaton säätö Roth CABLE lattialämmityssäätö Varaosat Lattialämmitys Roth MultiPex putkijärjestelmä MultiPex Putket Roth Käyttövesipaketti 45 Hanakulmarasiat ja tarvikkeet UNIVERSAL -jakotukki tarvikkeineen 49 Seinäläpiviennit ja tarvikkeet 50 Asennustarvikkeet 51 Pistoliitinjakotukki tarvikkeineen Jakotukkikaappi Työkalut 56 Roth Alu-LaserPlus putkijärjestelmä Alu-LaserPlus putket 58 PressCheck suorat liitokset 59 PressCheck kulmaliittimet 60 PressCheck T-haarat PressCheck jatkoliitokset kierteellä Patteriliittimet ja tarvikkeet Työkalut ja apuvälineet Roth SnowFlex Putkijärjestelmä Roth Säiliöjärjestelmä Roth Aurinkolämmitysjärjestelmä Roth Heliostar S4 aurinkokeräin 81 Roth Heliostar S4 asennustarvikkeet Asennustarvikkeet Roth Heliostar S4 ohjausyksiköt Roth aurinkovaraajat Roth Heliopool 94 Pidätämme oikeuden muutoksiin. 4

5 Roth Lattialämmitysjärjestelmä räätälöity lattialämmitys Rothilta Vesikiertoinen lattialämmitys on eittämättä tulevaisuuden lämmitysjärjestelmä. Roth Nordic on työskennellyt vesikiertoisen lattialämmityksen parissa yli 30 vuoden ajan. Turvautuen kokemukseemme ja osaamiseemme voimme lämpimästi suositella vesikiertoisen lattialämmityksen asentamista kaikkiin rakennustyyppeihin. Roth Lattialämmitysjärjestelmä - räätälöity lattialämmitys Rothilta Rothin lattialämmitysjärjestelmä koostuu tarkoin valikoiduista komponenteista, jotka yhdessä antavat sinulle etuja, kuten esimerkiksi helppo asennettavuus, suuri käyttövarmuus ja energiaa säästävä lämpötilansäätö. X-PERT lattialämmitysputki X-pert putki on varta vasten kehitetty optimaaliseen toimintaan yhdessä lattialämmityksen kanssa. Putki on hyvin joustava, joka tekee siitä erittäin helposti asennettavan eri rakennelmissa. Putki kestää +70 oc jatkuvan käyttölämpötilan ja 6 baarin käyttöpaineen. Putki muodostuu viidestä eri materiaalikerroksesta, jotka yhdistetään valmistusprosessissa. Tästä syntyy hyvin muotonsa säilyttävä ja homogeeninen putki, jonka kestävä PE -muovinen ulkokerros tehokkaasti suojaa herkempää höyrysulkua. Lattiajakotukki Jakotukki muodostaa lattialämmityksen tärkeän osan. Siihen liitetään joka piiri ja siinä tasapainotetaan piirin vesivirtaus, parhaan mahdollisen käyttötalouden aikaansaamiseksi. Jakotukin alempiin putkiin liitetään säätömoottorit, jotka avaavat ja sulkevat virtauksen piireihin huoneiden lämpötarpeen mukaan. Jakotukkiin voi valita monta älykästä lisälaitetta, esimerkiksi shuntti, joka säätää veden lämpötilan niin, että lattialämmitysjärjestelmässä aina on oikea lämpötila. Huonesäätö Roth Nordic in lattialämmitysjärjestelmässä on huonetermostaatteja ja elektroniset varusteet jonka tehtävänä on säätää jokaisen huoneen lämpötila asujien toiveiden mukaisesti. Valikoimasta löytyy langattomalla tekniikalla toimivia huonetermostaatteja mutta myös perinteisiä langallisia laitteita. 5

6 Roth MultiPex Putkijärjestelmä Nykyaikainen asennustekniikka lämmölle, kylmälle ja käyttövedelle Roth Multiplex on yleisputki, joka on hyväksytty lämpö-, kylmä- ja käyttövesiasennuksiin. Putki on tyypiltään PE-Xc, mikä tarkoittaa elektronisäteen avulla ristisilloitettua polyetylenia. Ulkoinen EVOH (etyleenivinyylialkoholi) höyrysulku estää hapen pääsyn järjestelmään. Multiplex koot ovat mm. Roth Multiplex putkijärjestelmä hyväksyttiin maaliskuussa 2005 Nordtest NT VVS 129 mukaan. Nordtest hyväksynnän myötä Multiplex -järjestelmä täyttää Boverket in ehdottamat suositukset siitä, miten vesivahinkovarmat käyttövesiasennukset on suoritettava. Hyväksyntä y kattaa koko järjestelmän. Happidiffuusiosuojakerros Liima PEX-c Roth Multiplex -putkijärjestelmä koostuu tuotteista, jotka yhdessä tarjoavat sinulle asentajana ainutlaatuisen mahdollisuuden asentaa vesivahinkovarman käyttövesijärjestelmän. Järjestelmään kuuluu vesitiiviit jakokaapit, pistoliitoksin varustetut käyttövesijakotukit, putki-putkessa veden johtamista varten, asennustarvikkeita sekä seinärasiat- ja läpiviennit. 6

7 Roth Alu-LaserPlus Putkijärjestelmä viisikerros putki lämpöä, kylmää ja käyttövettä varten Roth Alu-LaserPlus -järjestelmä on tarkoitettu lämpö-, kylmä- ja käyttövesijärjestelmien asennuksia varten. Putki koostuu PE-RT sisäputkesta. Välikerros muodostuu ohuesta alumiinikerroksesta, joka antaa putkelle sen muotokestävyytensä sekä kosteussulusta. Putken uloin kerros on niin ikään PE-RT. Tämä kerros suojaa täten tehokkaasti putkea mekaanista rasitusta vastaan kuljetusten aikana ja asennuksessa. Alumiininen vaippa on laserhitsattu parhaan toleranssitarkkuuden ja homogeenisuuden aikaan saamiseksi. Käyttölämpötila ajoittaisesti +95 C, jatkuvasti +70 C, maks. käyttöpaine: 10 bar. Putket liitetään toisiinsa puristustyökalulla. Ulkoputki PE-RT Liima Alumiini Liima Sisäputki PE-RT Roth Alu-LaserPlus putkijärjestelmä koostuu parasta laatua olevista putkista ja liittimistä. Järjestelmä soveltuu erittäin hyvin väyliä varten kellareissa, alikeskuksissa sekä lämpö- ja vesirungoissa. Putkien yhteen liitämisessä käytetään Roth PressCheck-liittimiä. Roth valmistaa putkia ja liittimiä koossa mm. 7

8 Roth SnowFlex Putkijärjestelmä kun halutaan lumi- ja jäävapaita ulkopintoja Roth SnowFlex Putkijärjestelmä lumensulatusputki on hyvin joustava PE-RT -putki. Lumensulatusjärjestelmät toteutetaan aina siirtimellä, joten mitään höyrysulkua ei tarvita. Tämä putkilaatu takaa sen, että järjestelmän elinikä on hyvin pitkä ja kestää paine- ja lämpötilavaihteluja hyvin. SnowFlex putki löytyy koossa 25x2,3 mm pituuksissa 220 ja m. Käyttölämpötila jatkuvassa käytössä maks. 50 C 7 baarin paineella, ajoittainen lämpötila 70 C, 6 baarin paineella. PE-RT Täydellinen lumensulatusjärjestelmä ulkona olevien pintojen pitämiseksi lumi- ja jäävapaina Ulkona olevien pintojen kuten sisääntulojen, ramppien, torien, kävelykatujen, lentokonehallien, jalkapallokenttien jne. lämmittäminen aikaansaa sen, että nämä pinnat yksinkertaisella ja taloudellisella tavalla voidaan pitää vapaina lumesta ja jäästä. Monet vaikeat luunmurtumat ja selkävauriot tapahtuvat yleensä tilanteissa, jolloin on vaikeaa aloittaa lumenraivaus ja liukkauden torjunta tarpeeksi nopeasti. Lumensulatusjärjestelmän avulla aloitetaan ao. pinnan lämmitys jo ennen kuin jäänmuodostus on tapahtunut. Teollisuuden ja lämpölaitosten hukkalämpöä hyväksi käyttäen käyttökustannukset jäävät suhteellisen pieniksi. Yhteiskuntataloudellisesti katsoen lumensulatusjärjestelmää voidaan näin ollen pitää hyvänä investointina. 8

9 Roth Säiliöjärjestelmä helppo ja varma tapa asentaa öljysäiliöt Roth lla on pitkä perinne 100 % korroosiovapaiden polyeteenistä (muovia) valmistettujen öljysäiliöiden valmistamisesta. Kuvassa näkyy Roth DVT (Kaksoisseinäsäiliöitä). Sisäsäiliö on polyeteeniä ja ulkosäiliö korkealaatuista galvanoitua peltiä (Zink-Aluminium). Tämä yhdistelmä antaa vankan, varman ja tyylikkään asennuksen, jossa öljynhaju säiliöstä on olematon. Rakenne vähentää myös ylläpidon tarvetta tulevaisuudessa. Säiliöt käytetään paineettomaan lämmitysöljyn ja dieselin varastoimiseen sisätiloissa. Öljysäiliöt voidaan asentaa metrin päähän öljypolttimesta ilman sisään muurausta. Lattian tulee olla kantava, vaakatasoinen ja sileä. Jopa viisi säiliötä voidaan yhdistää, jolloin maksimitilavuus on litraa A-rakennuksessa ( litraa B-rakennuksessa). Yhdistäminen suoritetaan valmiilla liitossarjoilla, jotka Roth toimittaa. (Fullstar). Roth DVT käytetään sekä uudisasennuksessa ja vanhan öljysäiliön vaihdossa. Roth DVT:n leveys on ainoastaan 700 mm, mikä mahdollistaa yhden tai useamman säiliön sisään kantamisen ilman, että ovia tai seinää joutuu purkamaan. Säiliöt ovat tilavuudeltaan 620, ja litraa. Asennetut säiliöt, jotka ylittävät litraa pitää asennuskatsastaa. Tämän tulee suorittaa Swedac in valtuuttama pätevöitynyt katsastustaho. Uusintaatsastus tulee suorittaa joka 12. vuosi. Asennus: Enintään 5 säiliötä saa liittää yhteen per huone. Lattian, jolle asennus tehdään tulee olla kantava, vaakatasoinen ja sileä. Maksimissaan litran säiliötilavuus saa asentaa samaan huoneeseen polttimen kanssa. Pienin etäisyys polttimeen lähimmästä säiliöstä tulee olla 1 metri. Säiliön merkkaus tulee olla täysin näkyvissä katsastuksessa. 9

10 Roth Aurinkolämmitysjärjestelmä Täydellinen valikoima vesikiertoista aurinkolämpöä varten Aurinko lahjoittaa maahan valtavia energiamääriä. Mikäli voitaisiin hyödyntää kaiken sen energian mikä puolen tunnin aikana säteilee maahan, se määrä riittäisi kattamaan maailman koko energiatarpeen vuodeksi. Roth on astunut askeleen tulevaisuuteen mitä aurinkokeräinjärjestelmien asentamiseen tulee, tarkoituksenaan luoda optimaalisesti laajentaa lämmönjakojärjestelmiään: Tänään Roth Nordic AB on hyvin vakiintunut yritys, jolla on kaiken kattava tuotevalikoima mitä vesikiertoisiin lattialämmitysjärjestelmiin tulee ja vedenjakeluun esimerkiksi patterijärjestelmiä ja käyttövettä varten. Teknologia olkoon uusi, mutta ei se korkea laatu mikä on ominaista Roth lle ja on tehnyt yrityksen tunnetuksi. Rothin aurinkokeräinjärjestelmät ovat täydellisiä ja korkeatehoisia. Koska järjestelmiä rakennetaan yksilöllisesti, voidaan hyödyntää 2/3 perheen vuotuisesta keskimääräisestä energiankulutuksesta lämpimän veden tuottamisessa. Kun tämä yhdistetään Rothin lämmitysjärjestelmään voi kerätty lisämäärä aurinkoenergiaa muodostua merkittäväksi tekijäksi. Sovitettuja ratkaisuja Roth tarjoaa ready-to-install järjestelmiä vakioasennuksista alkaen aina laajakantoisiin asennuksiin lämmön lisäämiseksi lämmitysjärjestelmiin. Tulet aina löytämään oikean ratkaisun joka sovellutukseen koskien Roth Aurinkokeräimiä, Roth Solar asemaa, Roth Valvontayksikköä ja Roth Solartankkia. Komponentit ovat täydellisesti sopusoinnussa keskenään, mikä takaa optimaalisen toiminnan ja luotettavuuden. Eri materiaaleja valitessamme olemme kiinnittäneet erikoista huomiota kestävyyteen ja että tuotteet ovat helposti asennettavissa. Täydellisen järjestelmän synergiaetuja voi hyödyntää, sillä kyseessä on tarpeeseen sovitettu järjestelmä. 10

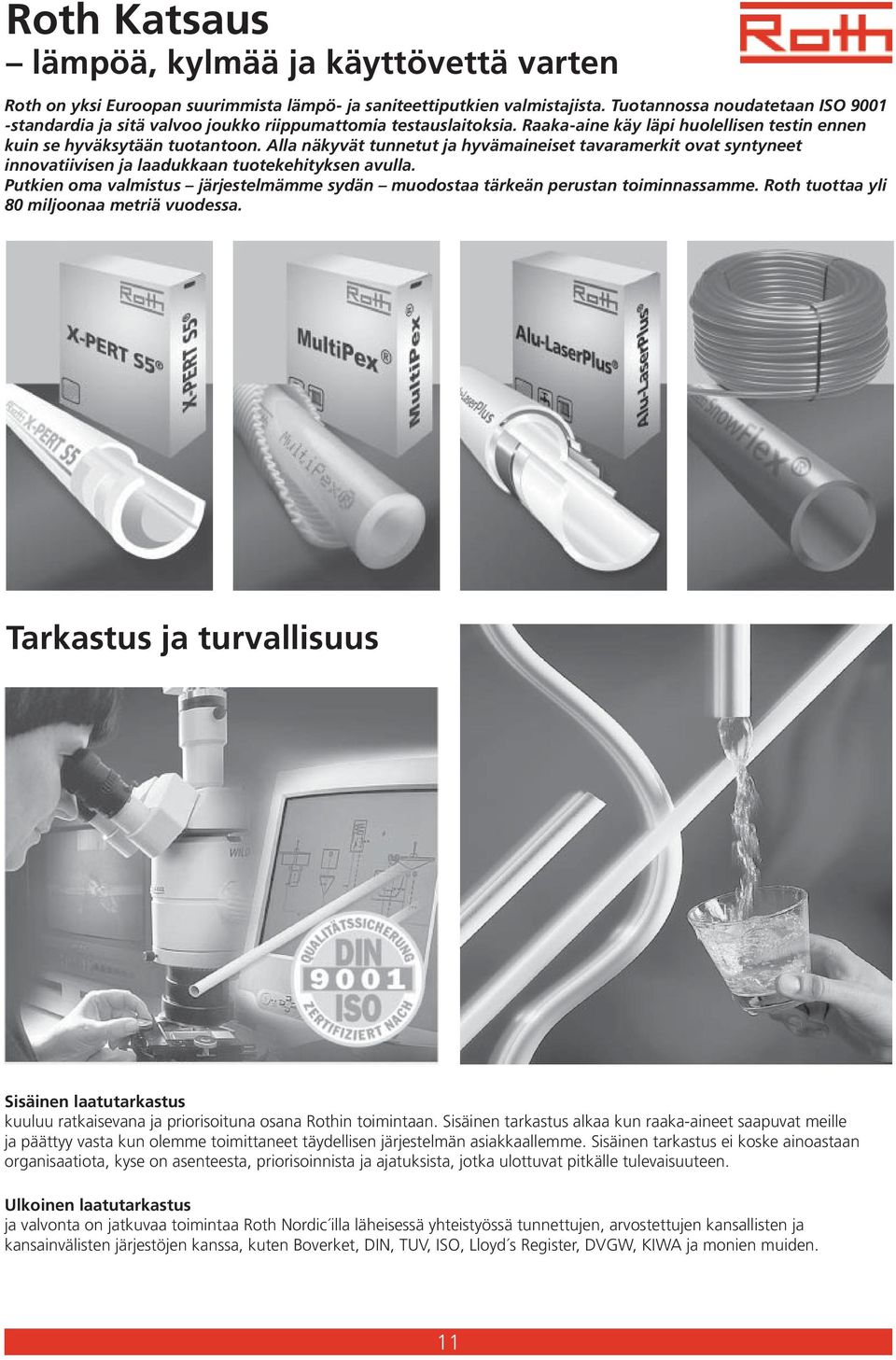

11 Roth Katsaus lämpöä, kylmää ja käyttövettä varten Roth on yksi Euroopan suurimmista lämpö- ja saniteettiputkien valmistajista. Tuotannossa noudatetaan ISO standardia ja sitä valvoo joukko riippumattomia testauslaitoksia. Raaka-aine käy läpi huolellisen testin ennen kuin se hyväksytään tuotantoon. Alla näkyvät tunnetut ja hyvämaineiset tavaramerkit ovat syntyneet innovatiivisen ja laadukkaan tuotekehityksen avulla. Putkien oma valmistus järjestelmämme sydän muodostaa tärkeän perustan toiminnassamme. Roth tuottaa yli 80 miljoonaa metriä vuodessa. Tarkastus ja turvallisuus Sisäinen laatutarkastus kuuluu ratkaisevana ja priorisoituna osana Rothin toimintaan. Sisäinen tarkastus alkaa kun raaka-aineet saapuvat meille ja päättyy vasta kun olemme toimittaneet täydellisen järjestelmän asiakkaallemme. Sisäinen tarkastus ei koske ainoastaan organisaatiota, kyse on asenteesta, priorisoinnista ja ajatuksista, jotka ulottuvat pitkälle tulevaisuuteen. Ulkoinen laatutarkastus ja valvonta on jatkuvaa toimintaa Roth Nordic illa läheisessä yhteistyössä tunnettujen, arvostettujen kansallisten ja kansainvälisten järjestöjen kanssa, kuten Boverket, DIN, TUV, ISO, Lloyd s Register, DVGW, KIWA ja monien muiden. 11

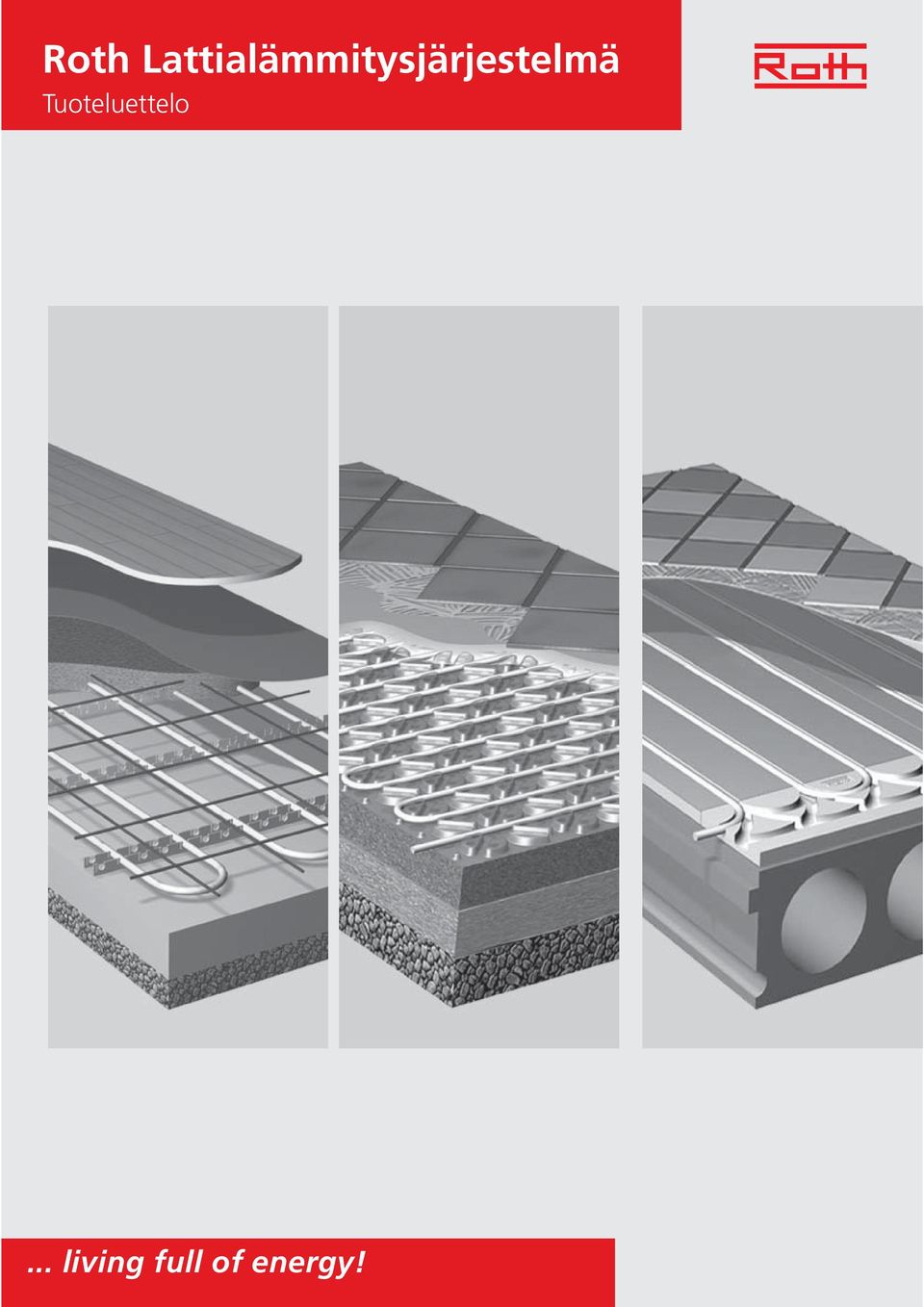

12 Roth Lattialämmitysjärjestelmä Tuoteluettelo... VARME- living OG full SANITÆRTEKNIK of energy! 12

13 Roth Lattialämmitysjärjestelmä Putkimenekki Putkimenekki on mahdollista laskea lattianeliöiden mukaan. Lattialämmitysputken menekki vaihtelee asennusvälin k/k mukaan. Syöttöputken osuus meno/paluu on huomioitu laskennallisesti. JÄRJESTELMÄ KUVAUS PUTKIMENEKKI PUTKIMENEKKI eri k/k-asennusvälillä k/k 300 mm Asennustapa: - Betoni 20 mm putki - Harvalaudoitus, 20 mm putki ~ 4 m /m² k/k 250 mm Asennustapa: - Betoni 16 mm putki ~ 4,5 m /m² k/k 200 mm Asennustapa: - Uritettu -lastulevy 22 ja 16 mm putki - Harvalaudoitus, 16 mm putki - Betoni,16 mm putki ~ 6 m /m² k/k 150 mm Asennustapa: - Compact 24/16, 16 mm putki - Compact 14/10,5 ja 10,5 mm putki - ClimaComfort ja 10,5 mm putki ~ 7 m /m² k/k 75 mm Asennustapa: - ClimaComfort ja 10,5 mm putki ~ 14 m /m² Piirien maksimi pituus / m² 20 mm X-pert / Alu-LaserPlus m / 25 m² 16 mm X-pert / Alu-LaserPlus m / 16 m² 10,5 mm X-pert 60 m / 8 m² 13

14 Lattialämmitysjärjestelmä Roth X-PERT S5 Lattialämmitysputki Putken ydin koostuu PE muovista (polyeteeni). Lisäaineiden avulla putken lämpötilankestoa saadaan korotettua, RT (Raised Temperatue), X merkintä osoittaa että putki on valmistettu Rothin kehittämällä valmistusmenetelmällä. S5 tarkoittaa 5 kerrosta, sisäputki, liima, happidiffuusiosuojaus, liima, suojaputki PE. Putken merkittävin ominaisuus on hyvä joustavuus ja kovaa käsittelyä kestävä rakenne. Maksimi käyttölämpötila: 70 C, lyhytaikaisesti 100 C Maksimi käyttöpaine: 6 bar. Roth X-pert S5 Lattialämmitysputki. Roth X-PERT S5 putki 10,5 x 1,3 mm 70 m 10 pak./lava ,10 Roth X-PERT S5 putki 10,5 x 1,3 mm 200 m 10 pak./lava ,10 Roth X-PERT S5 putki 16 x 2,0 mm 90 m 6 pak./lava ,15 Roth X-PERT S5 putki 16 x 2,0 mm 200 m 4 pak./lava ,15 Roth X-PERT S5 putki 16 x 2,0 mm 650 m 2 pak./lava ,15 Roth X-PERT S5 putki 20 x 2,0 mm 120 m 6 pak./lava ,20 Roth X-PERT S5 putki 20 x 2,0 mm 240 m 4 pak./lava ,20 Roth X-PERT S5 putki 20 x 2,0 mm 600 m 3 pak./lava ,20 Roth Alu-LaserPlus Alu-LaserPlus putki on yleisputki joka soveltuu lämmitys- jäähdytys- ja käyttövesijärjestelmiin. Putki soveltuu sekä pinta- että piiloasennukseen. Putken sisäpinta koostuu PE-Xc muovista, kerrosten väliin on liimattu alumiinikerros joka takaa happitiiveyden ja tekee putkesta muotonsa pitävän. Ulkopinnan suojaava kerros valmistetaan PE muovista. Maksimi käyttölämpötila: 70 C, lyhytaikaisesti 95 C Maksimi käyttöpaine: 10 bar. Roth Alu-LaserPlus Lattialämmitysputki 16 x 2,0 mm Roth Alu-LaserPlus putki 16 x 2,0 mm, 50m 6 pak./lava ,10 Roth Alu-LaserPlus putki 16 x 2,0 mm, 100m 7 pak./lava ,10 Roth Alu-LaserPlus putki 16 x 2,0 mm, 240m 4 pak./lava ,10 Roth Alu-LaserPlus putki 16 x 2,0 mm, 500m 2 pak./lava ,10 Roth Alu-LaserPlus putki 20 x 2,0 mm, 100m 6 pak./lava ,80 Roth Alu-LaserPlus putki 20 x 2,0 mm, 240m 4 pak./lava ,80 14

15 Roth Asennuslevy Roth Asennuslevy 24/51 pakk. 1/ ,45 Asennuslevy missä on integroituja putkipidikkeitä 16 ja 20 mm putkelle,tarkoitettu järjestelmille missä vaaditaan askeläänieristys tai välipohjaeristys. Eristepaksuus: 24 mm. Kokonaiskorkeus: 51 mm. Mahd. putki etäisyys: 100, 150, 200, 250 mm ym. Lämmönjohtokyky: W / m K Tiheys: 30kg/m³ Pakkaus: 13 levyä = 12,48 m² Paino: 13,6 kg / pakkaus. Volyymi: 288 dm³ / pakkaus. Materiaali: Paisutettua polystyreenimuovia (EPS) * tilaustuote Roth Asennuslevy 41/68 pakk. 1/ ,55 Asennuslevy missä on integroituja putkipidikkeitä 16 ja 20 mm putkelle, tarkoitettu järjestelmille missä vaaditaan välipohjaeristys. Eristepaksuus: 41 mm. Kokonaiskorkeus: 68 mm. Mahd. putki etäisyys: 100, 150, 200, 250 mm ym. Lämmönjohtokyky: W / m K Tiheys: 30kg/m³ Pakkaus: 9 levyä = 8,6 m² Paino: 14,9 kg / pakkaus. Volyymi: 369 dm³ / pakkaus. Materiaali: Paisutettua polystyreenimuovia (EPS) * tilaustuote Roth Asennuslevy 46/73 pakk. 1/ ,10 Asennuslevy missä on integroituja putkipidikkeitä 16 ja 20 mm putkelle, tarkoitettu järjestelmille missä vaaditaan välipohjaeristys. Eristepaksuus: 46 mm. Kokonaiskorkeus: 73 mm. Mahd. putki etäisyys: 100, 150, 200, 250 mm ym. Lämmönjohtokyky: W / m K Tiheys: 30kg/m³ Pakkaus: 8 levyä = 7,7 m² Paino: 14,4 kg / pakkaus. Volyymi: 369 dm³ / pakkaus. Materiaali: Paisutettua polystyreenimuovia (EPS) * tilaustuote Roth Asennuslevy 65/92 pakk. 1/ ,95 Asennuslevy missä on integroituja putkipidikkeitä 16 ja 20 mm putkelle, tarkoitettu järjestelmille missä vaaditaan välipohjaeristys. Eristepaksuus: 65 mm. Kokonaiskorkeus: 92 mm. Mahd. putki etäisyys: 100, 150, 200, 250 mm ym. Lämmönjohtokyky: W / m K Tiheys: 30kg/m³ Pakkaus: 6 levyä = 5,7 m² Paino: 14,9 kg / pakkaus. Volyymi: 396 dm³ / pakkaus. Materiaali: Paisutettua polystyreenimuovia (EPS) 15

16 Roth Asennuslevy Roth takkeri levy 25mm Pakk ,00 Roth takkeri levy 30mm Pakk ,00 Lämpöä ja askelääntä eristävä levy. Eristelevyn pintaan on liimattu ruutukuvioinen muovikalvo joka toimii valusuojana. Muovikalvo on kahdelta sivulta 30mm leveämpi kuin eristelevy. Ylimääräisessä muovikalvossa on liimapinta joka tarttuu hyvin seuraavaan levyyn. Mitta: 1000 x 1000 x 25 mm Ruutukuvio k/k100 25mm LW,R (VMR) = 28 db 30mm LW,R (VMR) = 28 db Peitto / pakkaus: 15 m² Pakkaus: 1050 x 1050 x 470 mm Paino: 10,2 kg Volyymi: 518 dm³ Roth takkeri levy (rulla) 25mm Pakk ,90 Roth takkeri levy (rulla) 30mm Pakk ,80 Lämpöä ja askelääntä eristävä levy rullassa. Eristelevyn pintaan on liimattu ruutukuvioinen muovikalvo joka toimii valusuojana. Muovikalvo on kahdelta sivulta 30mm leveämpi kuin eristelevy. Ylimääräisessä muovikalvossa on liimapinta joka tarttuu hyvin seuraavaan levyyn. Mittat 25mm: x 1000 x 25 mm Mittat 30mm: x 1000 x 25 mm Ruutukuvio: k/k100 25mm: LW,R (VMR) = 28 db 30mm: LW,R (VMR) = 28 db Peitto / pakkaus: 25mm 12 m², 30mm 10 m², Pakkaus: 1000 x 770 x 560 mm Paino: 6 kg Volyymi: 430 dm³ Roth Takkerityökalu kpl ,20 Roth Tacker sinkilän kiinnittämiseen. Paino: 7,5 kg Tilavuus: 20,0 dm³ Roth Takkerityökalu listaa varten kpl 1 kysy tarjous Roth Takkeri 58 mm, erikoispitkä kpl ,25 Roth Takkeri 43 mm kpl ,20 Lattialämmitysputkien asentamista varten peruseristykseen. Huomio! Käytetään Roth Takkeri eristelevyn tai XPS -eristeen kanssa Toimitetaan 300 kpl pakkauksissa. Pituus: 58/43 mm Menekki: 2 kpl/juoksumetri putkea Paino: 0,0015 kg Tilavuus: 0,004 dm³ 16

17 Betonivalu Roth Asennuslista Asennuslista asennetaan pintaeristeeseen ja kiinnitetään muovikiinnikkeillä. Asennuslista toimii samalla raudoituskorokkeena. Mahdollista asentaa myös raudoituksen päälle. Mahd. putki etäisyys 100, 150, 200 jne. Roth Asennuslista 10,5 kpl 1/16/ ,30 Kokonaiskorkeus: 15,5 mm. Paino: 0,4 kg. Volyymi: 1,1 dm³ Pituus: 2 m. Materiaalimenekki: 1 st / m² Roth Asennuslista 16 kpl 1/16/ ,45 Kokonaiskorkeus: 25 mm. Paino: 0,5 kg. Volyymi: 1,85 dm³ Pituus: 2 m. Materiaalimenekki: 0,5 st / m² Roth Asennuslista 20 kpl 1/16/ ,70 Kokonaiskorkeus: 32 mm. Paino: 0,98 kg. Volyymi: 2,6 dm³ Pituus: 2 m. Materiaalimenekki: 0,5 st / m² Roth Asennuslistan kiinnitysväkänen kpl 100/ ,30 Lattialämmitysputken ja lattialämmitysasennuslistan kiinnittämiseen eristykseen. Valmistettu iskunkestävästä muovista, pituus 65mm. Menekki: 7 kpl/asennuslista Paino: 0,0015 kg Tilavuus: 0,005 dm³ Toimitetaan 100 kpl pakkauksissa. Roth sidelanka (250 kpl/pss) pakk. 1/ ,65 Roth X-PERT S5 lattialämmitysputkien kiinnittämiseen raudoitusverkkoon. Menekki: 2 kpl/juoksumetri putkea. Toimitetaan 250 kpl pakkauksissa. Paino: 0,5 kg Tilavuus: 1,0 dm³ Roth sidontatyökalu kpl 1/ ,45 Apuväline Roth sidelangan kiinnittämiseen raudoitusverkkoon. Paino: 0,4 kg Pituus: 320 mm, Leveys: 30 mm, Korkeus: 30 mm. Roth Putkipoika kpl 1/ ,40 Lattialämmitysputkien 16 x 2 mm kiinnittämiseen 4-6 mm raudoitusverkkoon. Paino: 0,005 kg Tilavuus: 0,01 dm³ 17

18 Puuvälipohja Roth Lämmönluovutuslevy 16 / 0,3 mm pakk ,15 Alumiinipelti jakaa lämmön lattiapintaan. On tarkoitettu lastulevyjärjestelmään. Paksuus: 0,3 mm. Paino: 0,18 kg. Pakkaus: 40 kpl= 57,8 dm³ Materiaalimenekki: 4 st/m² Katkaisukohdat: 20, 60 ja 40 mm. Pituus: 1200 mm. Leveys: 160 mm. Roth Lämmönluovutuslevy 16 / 0,5 mm pakk ,10 Alumiinipelti jakaa lämmön lattiapintaan. On tarkoitettu harvalaudoitukseen (k/k100) putken asennusväli k/k 200 Paksuus: 0,5 mm. Paino: 0,34 kg. Pakkaus: 40 kpl.= 57,8 dm³ Materiaalimenekki: 4 kpl/m² Katkaisukohdat: 20, 60 ja 40 mm. Pituus: 1200 mm. Leveys: 180 mm. Roth Lämmönluovutuslevy 16 / 0,7 mm pakk ,00 Alumiinipelti jakaa lämmön lattiapintaan. On tarkoitettu harvalaudoitukseen (k/k150) putken asennusväli k/k 300 Paksuus: 0,7 mm. Paino: 0,65 kg. Pakkaus: 20 kpl= 57,8 dm³ Materiaalimenekki: 3 kpl/m² Katkaisukohdat: 20, 60 ja 40 mm. Pituus: 1200 mm. Leveys: 260 mm. Roth Lämmönluovutuslevy 20 / 0,5 mm pakk ,05 Alumiinipelti jakaa lämmön lattiapintaan. On tarkoitettu harvalaudoitukseen (k/k150) putken asennusväli k/k 300 Paksuus: 0,5 mm. Paino: 0,65 kg. Pakkaus: 18 kpl.= 57,8 dm³ Materiaalimenekki: 3 st/m² Katkaisukohdat: 20, 40 ja 60 cm. Pituus: 1200 mm. Leveys: 260 mm. Roth Lastulevy 22 kpl 1/ ,50 Uritettu lastulevy k/k200, 16 x 2 mm Roth lattialämmitysputkelle. Rakennekorkeus:: 22 mm. Sis. putket Pakkaus: 1 kpl, 1.08 m² Paino: 17.9 kg Volyymi: 24.5 dm³ Materiaalimenekki: noin 1 kpl/m² Pituus: 1800 mm, Leveys: 600 mm, Korkeus: 22 mm 18

19 Puuvälipohja Roth Kääntölevy, ulkoseinille kpl 1/ ,45 Uritettu lastulevy k/k200, 16 x 2 mm Roth lattialämmitysputkelle. Rakennekorkeus: 22 mm. sis. putket Pakkaus: 1 kpl, 0.48 m² Paino: 7,0 kg Materiaalimenekki: 0,8 kpl / juoksumetri käännöksiä Pituus: 600 mm, Leveys: 800 mm, Korkeus: 22 mm Roth Kääntölevy 22, sisäseinille kpl 1/ ,30 Uritettu lastulevy k/k200, 16 x 2 mm Roth lattialämmitysputkelle. Rakennekorkeus: 22 mm sis. putket Pakkaus: 1 kpl 0.36 m² Paino: 5.4 kg Volyymi: 7.9 dm³ Materiaalimenekki: 0,6 kpl / juoksumetri käännöksiä Pituus: 595 mm, Leveys: 600 mm, Korkeus: 22 mm Roth Lämmönluovutuslevy 16 itsekantava Kpl 1/ ,80 Roth Lämmönluovutuslevy 20, itsekantava Kpl 1/ ,80 Lämmönluovutuslevy joka asennetaan lattiavasojen väliin. Vasojen asennusväli k/k 600mm. Mitat: 600 x 500 x 0,5 mm Putken asennusväli: 300 mm Paino: 1,5 kg Volyymi: 100 stk. = 787 dm³ 19

20 Matalarakenteinen uiva lattialämmitysjärjestelmä Roth Compact järjestelmä 14 / 10,5, 8,9 m² pakk. 1/ ,45 Roth Compact järjestelmä on tarkoitettu kantavien lattioiden päälle tehtäviin lattialämpöasennuksiin. Levyihin(10kpl) on valmiiksi liimattu 0,5 mm:n vahvuiset alumiinilevyt. Järjestelmään kuuluvat myös uritetut kääntö- (6kpl) ja syöttölevyt (12kpl). Roth Compact järjestelmä on tarkoitettu kohteisiin, joihin vaaditaan matalaa asennuskorkeutta. Urat levyssä (k/k150) Roth lattialämmitysputkelle 10,5 x 1,3 mm Tiheys: 50 kg/m³ Lämmönjohtokyky: 0,031 W/mK Peitto / pakkaus: 8,9 m² Rakennekorkeus: 14 mm Pakkaus: 1230 x 625 x 235 mm Paino: 25 kg Volyymi: 180 dm³ Roth Compact järjestelmä 14 / 10,5, 5,2 m² pakk. 1/ ,55 Roth Compact järjestelmä on tarkoitettu kantavien lattioiden päälle tehtäviin lattialämpöasennuksiin. Levyihin(5kpl) on valmiiksi liimattu 0,5 mm:n vahvuiset alumiinilevyt. Järjestelmään kuuluvat myös uritetut kääntö- (6kpl) ja syöttölevyt (12kpl). Roth Compact järjestelmä on tarkoitettu kohteisiin, joihin vaaditaan matalaa asennuskorkeutta. Urat levyssä (k/k150) Roth lattialämmitysputkelle 10,5 x 1,3 mm Tiheys: 50 kg/m³ Lämmönjohtokyky: 0,031 W/mK Peitto / pakkaus: 5,2 m² Rakennekorkeus: 14 mm Pakkaus: 1230 x 625 x 125 mm Paino: 13 kg Volyymi: 80 dm³ Roth Compact järjestelmä 24 / 16, 8,9 m² pakk. 1/ ,90 Kuvaus kuten yllä. Urat levyssä (k/k150) Roth lattialämmitysputkelle 16 x 2 mm Tiheys: 50 kg/m³ Lämmönjohtokyky: 0,031 W/mK Peitto / pakkaus: 8,9 m² Rakennekorkeus: 24 mm Pakkaus: 1230 x 625 x 312 mm Paino: 30 kg Volyymi: 240 dm³ Roth Compact Kääntölevy, 14 / 10,5 pakk. 1/ ,40 Käytetään mikäli enemmän käännöksiä kuin normaalisti, paljon pieniä huonetiloja. 10 kpl / pakk. (5 kpl tupla levyjä). Urat levyssä (k/k150) Roth lattialämmitysputkelle 10,5 x 1,3 mm Peitto / pakkaus: 1,2 m² Rakennekorkeus: 14 mm Pakkaus: 415 x 130 x 615 mm Paino: 2,5 kg Volyymi: 33 dm³ Pituus: 202 mm, Leveys: 610 mm, Korkeus: 14 mm 20

21 Matalarakenteinen uiva lattialämmitysjärjestelmä Roth Compact Kääntölevy, 24 / 16 pakk. 1/ ,05 Kuvaus kuten yllä. Urat levyssä (k/k150) Roth lattialämmitysputkelle 16 x 2 mm Peitto / pakkaus: 1,2 m² Rakennekorkeus: 24 mm Pakkaus: 415 x 130 x 615 mm Paino: 2,5 kg Volyymi: 33 dm³ Pituus: 202 mm, Leveys: 610 mm, Korkeus: 24 mm Roth Compactliima FLEX FIX säkki ,00 Nopeasti kovettuva sementti pohjailen kiinnityslaasti. Roth Compact järjestelmän kiinnittämiseen. Paino: 25 kg Volyymi: 17 dm³ Laskettu menekki FLEX FIX Compact järjestelmän FIX kg/m² Laastikampa liimaaminen Lattia perustaan 3 kg 5,5x10,5mm < 30x30 laatat 5 kg 6,5x13mm 60x30, 60x60 laatat 7 kg 10x15mm Roth ClimaComfort Asennuslevy 10,5 pakk ,05 Asennuslevy 10,5x1,3mm X-pert putkelle. Levyssä on valmiina liima alapuolella. kokonaiskorkeus: 17 mm. Mahd. putki etäisyys: 75, 150, 225, 300 mm jne. Pakkaus: 5 levyä = 3,92 m² Paino: 5,7 kg / pakkaus Volyymi: 65 dm³ / pakkaus Roth ClimaComfort FLOW pussi ,55 Itse tasoittuva massa joka on tarkoitettu Roth ClimaComfort asennuslevyn sisään valamiseen. Paino: 25 kg Volyymi: 17 dm³ Materiaalimenekki: noin 29 kg / m² mikäli noin 17mm valu. Kuivumisaika: 24h/10mm Maksimi paksuus: 50mm Roth ClimaComfort reunanauha, 25 m kpl 1/ ,40 Toimii lämpökatkona valun ja seinän välissä. Korkeus: 80mm Paino: 1 kg/ rulla Volyymi: 17 dm³ 21

22 Matalarakenteinen uiva lattialämmitysjärjestelmä Roth Lattialämmityspaketti 6m² kpl ,00 1 kpl Multibox RTL, 45 m X-PERT S5 putki, 10,5 x 1,3 mm, 10 m asennuslista 10,5 mm putkelle, 2 kpl kytkentäliittimiä 10,5 mm x 3/4 EURO, 2 kpl muunnosliitin 10,5 mm x ½ uk, 2 kpl taivutuskulmia. 22

23 Lattialämmitysjakotukki Roth Lattialämmitysjakotukki 2009 ilman virtausmittaria Roth Lattialämmitysjakotukki on rakenteeltaan lujaa, korroosiota kestävää messinkijakotukki. Tulo- ja paluujakotukissa 27 mm sivuttaissiirtymä piirien ulosotossa. Jakotukki on varustettu G25 (1 ) ulkokierteellä kummassakin päässä (tasotiivisteellä), mikä mahdollistaa syöttöputken liittämisen kumpaan päähän tahansa. Lattialämmityspiirin kytkemiseen on ulkokierre EURO ¾ (G20). Roth Jakotukki 2 kpl ,45 Roth Jakotukki 3 kpl ,55 Roth Jakotukki 4 kpl ,35 Roth Jakotukki 5 kpl ,50 Roth Jakotukki 6 kpl ,65 Roth Jakotukki 7 kpl ,65 Roth Jakotukki 8 kpl ,15 Roth Jakotukki 9 kpl ,65 Roth Jakotukki 10 kpl ,30 Roth Jakotukki 11 kpl ,35 Roth Jakotukki 12 kpl ,60 Virtausmittarilla varustettu jakotukki Virtausmittarilla varustettu Roth Lattialämmitysjakotukki 2009 Roth Lattialämmitysjakotukki on rakenteeltaan lujaa, korroosiota kestävää messinkijakotukki. Tulo- ja paluujakotukissa 27 mm sivuttaissiirtymä piirien ulosotossa. Jakotukki on varustettu G25 (1 ) ulkokierteellä kummassakin päässä, mikä mahdollistaa syöttöputken liittämisen kumpaan päähän tahansa. Virtausmittarissa on asteikko 0,1 4 l/min. Järjestelmän neste ei ole suorassa yhteydessä mittarin lasiin, mikä eliminoi riskin, että likaa tarttuu siihen. Jakotukkiputkessa on 1 (G25) ulkokierre tasotiivistämistä varten. Liittimessä on ulkokierre EURO ¾ (G20). Roth Jakotukki 2 kpl ,30 Roth Jakotukki 3 kpl ,80 Roth Jakotukki 4 kpl ,95 Roth Jakotukki 5 kpl ,50 Roth Jakotukki 6 kpl ,20 Roth Jakotukki 7 kpl ,90 Roth Jakotukki 8 kpl ,25 Roth Jakotukki 9 kpl ,00 Roth Jakotukki 10 kpl ,75 Roth Jakotukki 11 kpl ,90 Roth Jakotukki 12 kpl ,10 Roth Jakotukki Pituus mm Paino kg 2,8 4,3 5,4 6,4 7,5 8,5 9,6 10,7 11,9 12,9 14,0 Tilavuus dm³ 0,7 0,7 1,0 1,0 1,4 1,4 1,7 1,7 2,2 2,2 2,2 23

24 Jakotukkikaappi Roth Jakotukkikaappi uppoasennus 550 kpl 1/ ,10 Roth sisään rakennettavaksi(koteloitavaksi) tarkoitettu Jakotukkikaappi on valkolakattu ja lukollinen. Asennussyvyys on säädettävissä välillä mm ja paikkoja putkiläpivientejä varten on sekä sivuilla että päällä. Pohja on avonainen, suurimman mahdollisen joustavuuden saavuttamiseksi. Kaappi on tarkoitettu 2-6 piirille tai 2 piirille ja Roth sekoitusryhmälle. Korkeus: 700, leveys: 550, syvyys: mm Paino: 16,0 kg Tilavuus: 65,7 dm³ Roth Jakotukkikaappi uppoasennus -800 kpl 1/ ,85 Tarkoitettu 2-10 piirille tai 6 piirille ja Roth sekoitusryhmälle. Korkeus: 700, leveys: 800, syvyys: mm Paino: 22,0 kg Tilavuus: 114 dm³ Roth Jakotukkikaappi uppoasennus kpl 1/ ,25 Tarkoitettu 2-15 piirille tai 12 piirille ja Roth sekoitusryhmälle. Korkeus: 700, leveys: 1150, syvyys: mm Paino: 30,0 kg Tilavuus: 152,0 dm³ Roth Jakotukkikaappi pinta-asennus-550 kpl 1/ ,30 Roth Jakotukkikaappi pinta-asennusta varten on valkolakattu ja lukollinen. Kaapissa on knock out reiät sivuilla ja päällä putkiläpivientejä varten. Pohja on avonainen, suurimman mahdollisen joustavuuden saavuttamiseksi. Kaappi on tarkoitettu 2-6 piirille tai 2 piirille ja Roth sekoitusryhmälle. Korkeus: 700 mm, leveys: 550 mm, syvyys: 150 mm Paino: 22,0 kg Tilavuus: 65,7 dm³ Roth Jakotukkikaappi pinta-asennus-800 kpl 1/ ,75 Tarkoitettu 2-10 piirille tai 6 piirille ja Roth sekoitusryhmälle. Korkeus: 700 mm, leveys: 800 mm, syvyys: 150 mm Paino: 30,0 kg Tilavuus: 114,0 dm³ Roth Jakotukkikaappi pinta-asennus-1150 kpl 1/ ,25 Tarkoitettu 2-15 piirille tai 12 piirille ja Roth sekoitusryhmälle. Korkeus: 700 mm, leveys: 1150 mm, syvyys: 150 mm Paino: 40,0 kg Tilavuus: 152,0 dm³ 24

25 Jakotukkikaappi Roth Jakotukkikaapin pohja 550 kpl ,55 Roth Jakotukkikaapin pohja 800 kpl ,70 Roth Jakotukkikaapin pohja 1150 kpl ,15 Asennetaan yhdessä putkiläpivientien kanssa jakotukkikaapin alaosaan tekemään kaapin pohjasta vesitiivis. Roth Jakotukkikaapin pohjan läpivienti Käytetään lattialämmitysputken tai suojaputken tiivistämiseen pohjan läpi. Roth Läpivienti 10,5-12 mm putkelle kpl ,00 Roth Läpivienti mm putkelle kpl ,00 Roth Jakotukkikaapin Läpivienti, 20 mm kpl ,00 Roth Jakotukkikaapin Läpivienti, 25 mm kpl ,30 Roth Jakotukkikaapin Läpivienti, 28 mm kpl ,80 Roth Jakotukkikaapin Läpivienti, 34 mm kpl ,20 Roth Jakotukkikaapin tulppa kpl ,70 25

26 Asennustarvikkeet Roth Taivutuskulma PVC 25/29 mm kpl 1/ ,40 Roth Lattialämmitysputkia 10,5 mm, 16 mm ja 20 mm varten. Käytetään tukena putkille alapohjasta jakotukkiin. Valmistettu iskunkestävästä muovista. Paino: 0,005 kg Tilavuus: 0,01 dm³ Menekki: 2 kpl/piiri Roth Kelavaunu kpl ,65 Apuväline lattialämmitysputkien helppoon asentamiseen. Sovitettu Rothin valikoiman kaikkia putkipituuksia varten (paitsi X-PERT 240m kela). Paino: 28,0 kg Tilavuus: 908 dm³ Roth Putkisakset kpl ,10 Muoviputkien yksinkertaiseen katkaisemiseen aina 32 mm mittaan asti. Paino: 0,6 kg Tilavuus: 0,15 dm³ Roth Siirrettävä sähkökattila, 9 kw kpl ,60 Siirrettävä sähkökattila (2 x 4,5 kw). Toimitetaan täydellisenä kiertovesipumpulla, paisunta-astialla, ja varolaitteella. Käytetään järjestelmissä, joissa vaaditaan lämmitysjärjestelmän nopeaa käyttöön ottoa. Kapasiteetti jopa 300 m² asti. Paino: 17,0 kg Tilavuus: 50,0 dm³. Roth Lämmönvaihdin kpl ,50 Lämmönvaihdin tarvikkeineen. Teho max 15 kw. Mitoitettu lämmitysjärjestelmille, joissa on ensiöpuolella korkeat lämpötilat ja toisiopuolella jatkuva virtaama. Toimitetaan täydellisenä levylämmönvaihtimella, kiertovesipumpulla, paisunta-astialla sekä varolaitteella. Paino: 12,0 kg Tilavuus: 38,0 dm³. Roth Sähkökattila, 4,5 kw ,50 Täydellinen 4,5 kw:n kiinteästi asennettava sähkökattila. Toimitetaan täydellisenä kiertovesipumpulla, paisunta-astialla, ja varolaitteella. Mittat 25mm: 700 x 420 x 200 mm 26

27 Liittimet ja venttiilit Roth Jakotukkiliitin Roth X-PERT S5 ja Alu-LaserPlus lattialämmitysputkien liittämiseen lattialämmitysjakotukkiin ja GVC:hen. Toimitukseen kuuluu mutteri, puristusrengas, tukihylsy ja o-rengas. Roth Kytkentäliitin 10,5 x 1,3 mm kpl 1/ ,50 Paino: 0,06 kg Tilavuus: 0,01 dm³ Koko: Euro 3/4 Roth Kytkentäliitin 16 x 2 mm kpl 1/ ,70 Paino: 0,06 kg Tilavuus: 0,01 dm³ Koko: Euro 3/4 Roth Kytkentäliitin 20 x 2 mm kpl 1/ ,70 Paino: 0,06 kg Tilavuus: 0,01 dm³ Koko: Euro 3/4 Roth Jatkoliitin Roth x-pert S5 Lattialämmitysputken jatkamiseksi. Roth Jatkoliitin 10,5 x 1,3 mm kpl 1/ ,00 Paino: 0,07 kg Tilavuus: 0,04 dm³ Roth Jatkoliitin 16 x 2 mm kpl 1/ ,15 Paino: 0,12 kg Tilavuus: 0,04 dm³ Roth Jatkoliitin 20 x 2 mm kpl 1/ ,20 Paino: 0,12 kg Tilavuus: 0,04 dm³ Roth Jatkoliitin Roth Alu-LaserPlus ja Roth x-pert S5 Lattialämmitysputken jatkamiseksi. Roth Jatkoliitin 16 x 2 mm Alu-LaserPlus kpl 1/ ,85 Roth Jatkoliitin 20 x 2 mm Alu-LaserPlus kpl 1/ ,70 Paino: 0,12 kg Tilavuus: 0,04 dm³ Roth Puserrusliitin sisäkierre X-PERT S5 Lattialämmitysputkesta sisäkierteeseen. Ei Alu-LaserPlus putkelle. Roth Puserrusliitin 16 x 1/2 sk kpl 1/ ,10 Roth Puserrusliitin 20 x 3/4 sk kpl 1/ ,35 Paino: 0,1 kg Tilavuus: 0,04 dm³ Roth Puserrusliitin ulkokierre X-PERT S5 Lattialämmitysputkesta ulkokierteeseen. Ei Alu-LaserPlus putkelle. Roth Puserrusliitin 10,5 x 1/2 uk kpl 1/ ,70 Roth Puserrusliitin 16 x 1/2 uk kpl 1/ ,75 Roth Puserrusliitin 20 x 3/4 uk kpl 1/ ,20 Paino: 0,1 kg Tilavuus: 0,04 dm³ 27

28 Liittimet ja venttiilit Roth Jakotukin pääty 1 (2 kpl) pari 1/ ,55 Päätykappale manuaalisella ilmanpoistolla sekä täyttö- ja tyhjennys (1/2 ) lattialämmitysjakotukille. Paino: 0,2 kg Tilavuus: 0,15 dm³ Menekki: 1 pari/jakotukki Roth Sulkuventtiili suora 1 (2 kpl) pari 1/ ,35 Kuulasulkuventtiili asennettavaksi lattialämmitysjakotukille. Paino: 0,2 kg Tilavuus: 0,3dm³ Koko: 1 Roth Sulkuventtiili kulma 1 (2 kpl) pari 1/ ,30 Kuulasulkuventtiili kulma asennettavaksi lattialämmitysjakotukille. Paino: 0,2 kg Tilavuus: 0,3dm³ Koko: 1 R 25 Roth Piiritulppa ¾ kpl 1/ ,85 Yksittäisen piirin tulppaamiseksi lattialämmitysjakotukissa. Paino: 0,1 kg Tilavuus: 0,01dm³ Koko: ¾ Roth suoraliitin 1 pyör.mut. x 1 sk pari 1/ ,65 Lattialämmitysjakotukkiin 2009 asennusta varten. Useamman lattialämmitysjakotukin liittämiseksi yhteen. Roth Sulkuventtiilipari suora term. 1 sk pari 1/ ,85 Roth säätö/sulku venttiili 3/4-1 pari 1/ ,45 Roth Jakotukin säätöventtiili 4-36 l/min Roth By-pass Paineohjattu, 1 kpl 1/ ,25 Automaattisesti paineohjattu ohitusventtiili lattialämmitysjakotukille asentamista varten. 28

29 Liittimet ja venttiilit Roth Kulma 1 pyör.mutteri x 1 kpl 1/ ,50 Lattialämmitysjakotukkiin 2009 asennusta varten. Roth piirikohtainen sulkuventtiili ¾ kpl 1/ ,40 Kuulaventtiili yksittäisiin piiriin sulkemista varten ¾ Eurokonus. Voidaan myös käyttää Roth sekoituspumppuryhmään ja GVC:hen. Roth piirikohtainen lämpömittari ¾ kpl 1/ ,60 Asennettavaksi lattialämmitysjakotukille, GVC:lle tai sekoituspumppuryhmään. Asteikko 0 80 C. Roth eristys lattialämmitysjakotukkille kpl ,80 Muotoon valettu eristys Roth Lattialämmitysjakotukille 2009 asennusta varten. Sis. 2 lohkoa, joissa kummassakin 6 haaraa. Koko (PxLxK): 375 x 70 x 70 mm. 29

30 Sekoitusryhmät Roth Sekoitusryhmä GVC kpl ,85 Termostaattiohjattu sekoituspumppuryhmä yhden tai useamman lattialämmityspiirin liittämiseksi olemassa oleviin lämmitysjärjestelmiin. Toimitukseen kuuluu kiertovesipumppu, huonetermostaatti ja seinäteline. Roth lattialämmityskeskus toimitetaan sisäisesti valmiiksi kytkettynä ja se liitetään verkkoon pistotulpan avulla. Keskusta tulee täydentää tarvittavilla lattialämmitysputkien jakotukkiliittimillä. Katso myös erillinen tuotelehtinen. Paino: 2,6 kg Tilavuus: 7,5 dm³. Roth Lattialämmityskeskus GVC, ,40 langattomalla ohjauksella Toimitetaan täydellisenä langattomalla säädöllä ( ) Lattialämmitysputkien liittämiseksi lattialämmityskeskukseen tulee käyttää seuraavia kytkentäliittimiä. Roth Kytkentäliitin 10,5 x 1,3 mm kpl 1/ ,50 Paino: 0,06 kg Tilavuus: 0,01 dm³ Koko: Euro 3/4 Roth Kytkentäliitin 16 x 2 mm kpl 1/ ,70 Paino: 0,06 kg Tilavuus: 0,01 dm³ Koko: Euro 3/4 Roth Kytkentäliitin 20 x 2 mm kpl 1/ ,70 Paino: 0,06 kg Tilavuus: 0,01 dm³ Koko: Euro 3/4 Roth Langaton säätö GVC kpl ,10 Roth Langaton säätö GVC toimitetaan täydellisenä 230 V langattomana säätöjärjestelmänä Roth Lattialämmityskeskus GVC:n säätämiseksi. Järjestelmä sisältää säätölaitteen, vastaanottimen ja huonetermostaatin. Paino: 0,8 kg Tilavuus: 3,0 dm³. Roth GVC Haaraputki kpl ,35 Useamman piirin kytkemiseksi Roth Lattialämmityskeskukseen GVC. Paino: 0,3 kg Tilavuus: 0,18 dm³ Menekki: 2 kpl/gvc Lattialämmitysputkien liittämiseksi lattialämmityskeskukseen tulee käyttää seuraavia kytkentäliittimiä. Roth Kytkentäliitin 10,5 x 1,3 mm kpl 1/ ,50 Paino: 0,06 kg Tilavuus: 0,01 dm³ Koko: Euro 3/4 Roth Kytkentäliitin 16 x 2 mm kpl 1/ ,70 Paino: 0,06 kg Tilavuus: 0,01 dm³ Koko: Euro 3/4 Roth Kytkentäliitin 20 x 2 mm kpl 1/ ,70 Paino: 0,06 kg Tilavuus: 0,01 dm³ Koko: Euro 3/4 30

31 Sekoitusryhmät Roth Sekoitusryhmä Alpha2 term. kpl ,60 Varustettu 3-tie termisellä säätöventtiilillä vakiosyöttölämpötilalle ja täysautomaattisella kierrosohjatulla kiertovesipumpulla (ALPHA2 15/60). Jakotukkisekoitusryhmä käytetään yhdessä Roth Lattialämmitysjakotukin kanssa ja voi näin sovittaa haluttuun piirimäärään. Paino: 7,0 kg Tilavuus: 38 dm³. Roth Sekoitusryhmä Alpha2, huoneterm. kpl ,05 Varustettu 3-tie venttiilillä ja huonetermostaatti ohjattu säätöventtiilillä vakiosyöttölämpötilalle ja täysautomaattisella kierrosohjatulla kiertovesipumpulla (ALPHA2 15/60). Jakotukkisekoitusryhmä käytetään yhdessä Roth Lattialämmitysjakotukin kanssa ja voi näin sovittaa haluttuun piirimäärään. Paino: 7,5 kg Tilavuus: 38 dm³. Roth Sekoitusryhmä Alpha2 säätökeskus kpl ,35 Varustettu 3-tie venttiilillä ja ulkoilmakompensoidun syöttölämpötilan elektronisella säädöllä ja täysautomaattisella kierrosohjatulla kiertovesipumpulla (ALPHA2 15/60). Jakotukkisekoitusryhmä käytetään yhdessä Roth Lattialämmitysjakotukin kanssa ja voi näin sovittaa haluttuun piirimäärään. Paino: 7,5 kg Tilavuus: 38 dm³. Lisätarvikkeet Roth Sekoitusryhmä Alpha2 kpl ,60 Sekoitusryhmä (ALPHA2 15/60) ilman ohjausta. Sekoituspumppuryhmän termostaatti kpl ,30 Sekoituspumppuryhmän huonetermostaatti kpl ,15 Sekoituspumppuryhmän säätökeskus kpl ,00 Roth Vyöhykesäätö 24 V AC kpl 1 17RS 278,80 3-tie vyöhykesäätöventtiili elektrotermisellä säätömoottorilla. Käytetään lattialämmitysjakotukin kaikkien piirien säätämiseen, eli kun kyseessä on suuret avarat pinnat. Toimitukseen kuuluu venttiili, säätömoottori, muuntaja ja termostaatti. Säätömoottori on muodoltaan virraton ja avoin. Pakkauksessa 1 setti/laatikko Paino: 2,35 kg Tilavuus: 3,6 dm³. Roth ShuntUnit 1 kpl ,00 Roth ShuntUnit 2 kpl ,00 Roth ShuntUnit 3 kpl ,00 Roth ShuntUnit 4 kpl ,00 Vakio menoveden ohjattu sekoituspumppuryhmä yhden - neljän lattialämmityspiirin liittämiseksi olemassa oleviin lämmitysjärjestelmään. Toimitukseen kuuluu kiertovesipumppu (Wilo StratosPico 15/60), jakotukki (1-4 piiriä), termostaatti ja seinäteline 31

32 Roth TOUCHLINE WAVE Kaksisuuntainen langaton kytkentälaatikko Touchline ja langaton huonetermostaatti Touchline on tarkoitettu lämmityksen ja jäähdytysjärjestelmien säätämiseen. Touchlinejärjestelmää on mahdollista ohjata Internet-yhteydellä varustetulta tietokoneelta tai ipholella. Roth Touchline Wave Kytkentälaatikko 4 kpl 1/ ,00 Roth Touchline Wave Kytkentälaatikko 8 kpl 1/ ,00 Roth Touchline Wave Kytkentälaatikko 12 kpl 1/ ,00 Touchline-ohjausyksikkö langattomalla yhteydellä huonetermostaatteihin. Järjestelmää voidaan käyttää kaikenlaisissa rakennuksissa. Mitat (leveys x korkeus x syvyys): 4 kanavaa: 225 mm x 74 mm x 52 mm (ilman muuntajaa) 8 kanavaa: 290 mm x 74 mm x 52 mm 12 kanavaa: 355 mm x 74 mm x 52 mm Muuntaja: 78 mm x 74 mm x 52 mm Paino muuntajan kanssa: 4 kanavaa: 1,3 kg 8 kanavaa: 1,5 kg 12 kanavaa: 1,7 kg Toimilaitteiden enimmäismäärä: 4 kanavaa: 6kpl (2 kanavaa / 2 toimilaitetta, 2 kanavaa / 1 toimilaite) 8 kanavaa: 12kpl (4 kanavaa / 2 toimilaitetta, 2 kanavaa / 1 toimilaite) 12 kanavaa: 18kpl (6 kanavaa / 2 toimilaitetta, 6 kanavaa / 1 toimilaite) Virtalähde langattomassa kytkentälaatikossa 24 V AC ±2 % erillisen 230 V/24 V-muuntajan kautta Roth on kehittänyt älykkään järjestelmän lattialämmityksen ohjaukseen ja säätelyyn. Langaton huonetermostaatti asennetaan kaikkiin tiloihin, ja asiakas voi muuttaa asetuksia suoraan termostaatista iphonella tai tietokoneella. Touchline Wave Termostaatti, näyttö valk kpl 1/ ,00 Touchline Wave Termostaatti näyttö musta kpl 1/ ,00 Näytöllä varustettu Touchline, paristokäyttöinen 32

33 Roth TOUCHLINE WAVE Touchline Wave Termostaatti, 230V valk kpl 1/ ,00 Touchline Wave Termostaatti, 230V musta kpl 1/ , voltin verkkovirtaversion, termostaateissa ei tarvita paristoja. Sopiva ratkaisu suuriin rakennuksiin, kuten toimistoihin, kouluihin tai laitoksiin. Yhteys ohjausyksikköön on langaton. Touchline Wave Termostaatti, IP valk. kpl 1/ ,00 Touchline Wave Termostaatti, IP musta kpl 1/ ,00 Näytöllä varustettu Touchline missä on myös lattialämpötilan infrapunamittaus maks./min toiminnalla, paristokäyttöinen. Mitat (leveys x korkeus x syvyys): 65 x 117 x 19.5 mm Paino: 0,11 kg Näyttö: TFT LCD, musta-harmaa, 76 Symbolia Mitat: 32 mm x 38 mm Paristo: 2 x 1.5 V AAA Pariston: elinikä > 1,5 vuotta Turvaluokka: III (EN 60730) Touchline Transformer 230V/24V kpl 1/ ,00 Roth Touchline Antenni kpl 1/ ,00 Signaalin vahvistaja missä rakennuksen materiaali tai muotoilu sitä vaatii. Repeater Touchline kpl ,00 Signaalin vahvistaja missä rakennuksen materiaali tai muotoilu sitä vaatii. Touchline PowerLAN 200 Mbps kpl ,00 Roth GSM moduuli kpl ,00 Roth kastepiste anturi kpl ,00 33

34 Roth NOVA+ langaton säätö Roth NOVA+ poistuva tuote Roth NOVA+ Kytkentälaatikko 5 kpl ,40 Kytkentälaatikko 5 = maks. 10 toimil./5 termostaattia Roth NOVA+ Kytkentälaatikko 10 kpl ,65 Valvontayksikkö 10 = maks. 15 toimil./ 10termostaattia Kytkentälaatikko 24V AC voidaan käyttää kaikkialla missä halutaan lämmitysjärjestelmän yksilöllinen säätö. Järjestelmän muodostaa kytkentälaatikko, johon tarpeen mukaan voi liittää 1-5 /1 10 Roth NOVA+ huonetermostaattia sekä ohjelmointiyksikkö järjestelmän ohjelmoimiseksi. Ohjelmointiyksikössä on sisään rakennettu termostaatti ja voi näin ollen korvata huonetermostaatin. Valvontayksikköön voi yhdistää enintään 10/15 säätömoottoria, korkeintaan 2 kpl per ulostulo. Paino: 0,70 kg Tilavuus: 1,20 dm³. Roth NOVA+ Ohjelmointiyksikkö kpl 1/ ,55 Langaton ohjelmointiyksikkö sisään rakennetulla termostaatilla, toivottujen mukavuus- ja lomaohjelmien ohjelmoimiseksi. Paino: 0,16 kg Tilavuus: 1,98 dm³. Roth NOVA+ Huonetermostaatti, standard kpl 1/ ,80 Langaton huonetermostaatti yksilöllistä huonesäätöä varten. Lämpötilan laskeminen yöksi mahdollinen. Käytetään yhdessä Roth NOVA+TM Valvontayksikön kanssa. Paino: 0,11 kg Tilavuus: 1,14 dm³. Roth NOVA+ Huonetermostaatti, display kpl 1/ ,40 Langaton, näytöllä varustettu huonetermostaatti yksilöllistä huonesäätöä varten. Lämpötilan laskeminen yöksi mahdollinen. Käytetään yhdessä Roth NOVA+ Valvontayksikön kanssa. Paino: 0,12 kg Tilavuus: 1,14 dm³. Roth NOVA+ Huonetermostaatti, julkisiin tiloihin kpl 1/ ,20 Langaton huonetermostaatti samoilla toiminnoilla kun Standard termostaatissa, mutta ilman näkyvää kahvaa. Käytetään yhdessä Roth NOVA+ Valvontayksikön kanssa. Paino: 0,11 kg Tilavuus: 1,14 dm³. 34

35 Roth NOVA+ langaton säätö Roth NOVA+ Huonetermostaatti, IR kpl 1/ ,60 Langaton, näytöllä varustettu huonetermostaatti yksilöllistä huonesäätöä varten. Lämpötilan laskeminen yöksi mahdollinen. Lattialämpötilan infrapunamittaus ja maks./min. säätömahdollisuus. Käytetään yhdessä Roth NOVA+TM Valvontayksikön kanssa. Paino: 0,12 kg Tilavuus: 1,14 dm³. Roth NOVA+ Repeater kpl ,00 Signaalin vahvistaja missä rakennuksen materiaali tai muotoilu sitä vaatii. Käytetään yhdessä Roth NOVA+ Valvontayksikön kanssa. Paino: 0,30 kg Tilavuus: 1,14 dm³. Roth NOVA- Antenni kpl ,65 Signaalin vahvistaja missä rakennuksen materiaali tai muotoilu sitä vaatii. Käytetään yhdessä Roth NOVA+ Valvontayksikön kanssa. Paino: 0,10 kg Tilavuus: 1,02 dm³. 35

36 Roth CABLE lattialämmityssäätö Roth CABLE Kytkentärasia kpl 1/ ,55 24V AC kytkentärasiaa voidaan käyttää kaikkialla missä halutaan lämmitysjärjestelmän yksilöllinen säätö. Järjestelmän muodostaa kytkentärasia, johon tarpeen mukaan voi liittää 1-12 Roth CABLE huonetermostaattia. Kytkentärasiaan voi yhdistää enintään 14 säätömoottoria, korkeintaan 3 kpl per ulostulo. Paino: 1,30 kg Tilavuus: 1,88 dm³. Roth CABLE Huonetermostaatti, Standard kpl 1/ ,15 24V NC huonetermostaatti yksilölliseen huonesäätöön. Käytetään yhdessä CABLE Kytkentärasian kanssa. Paino: 0,08 kg Tilavuus: 1,18 dm³. Roth CABLE Huonetermostaatti, Multi kpl 1/ ,60 24V NC huonetermostaatti yksilöllistä huonesäätöä varten. Lämpötilan laskeminen yöksi mahdollinen. Liitäntämahdollisuus lattia-anturiin lattialämpötilan maks./min. säätämiseksi. Käytetään yhdessä CABLE Kytkentärasian kanssa. Paino: 0,08 kg Tilavuus: 1,18 dm³. Roth CABLE Huonetermostaatti, julkisiin tilohin kpl 1/ ,55 24V NC huonetermostaatti yksilöllistä huonesäätöä varten. Sisäänrakennettu kahva lämpötilan säätöä varten. Käytetään yhdessä Roth CABLE Kytkentärasian kanssa. Paino: 0,08 kg Tilavuus: 1,18 dm³. Roth CABLE Peitekehys kpl 1/ ,70 Peitekehys Roth CABLE Huonetermostaatteja varten. Paino: 0,01 kg Tilavuus: 0,01 dm³. Roth Säätömoottori, NC 24V kpl 1/ ,00 NC = virrattomasti suljettu Roth Lattialämmitysjakotukille asennusta varten. Tarkoitettu käytettäväksi Roth CABLE ja Roth NOVA + säätöjärjestelmien kanssa. Paino: 0,10 kg Tilavuus: 1,10 dm³. Roth CABLE Lattia-anturi kpl ,05 Kytketään huonetermostaattiin lattialämpötilan säätämiseksi. Käytetään yhdessä Roth CABLE Huonetermostaatti multin kanssa. Paino: 0,01 kg Tilavuus: 0,01 dm³. 36

37 Lattialämmitysjärjestelmä Roth Termostaatti, 230V kpl 1/ ,60 sis.lattia-anturi (>4x1,5mm²) Roth Termostaatti P V kpl 1/ ,00 Toimilaite, 230V kpl 1/ ,00 Roth Käsisäätönuppi kpl 1/ ,40 Roth Menoventtiili 1/2 x 20mm kpl ,50 Toimilaite 24V menoventtiilille kpl , Roth Paluuventiili 1/2 x 20mm kpl ,60 37

38 38 Roth Lattialämmitys Varaosat

39 Varaosa lattialämmitys Roth Virtausmittari, R15 uk kpl 1 Virtausmittari 0-6 l/min För Roth Jakotukki ->08 Roth-NRO Roth Virtausmittari, R10 uk kpl 1 Virtausmittari 0-4 l/min För Roth Jakotukki 09 Roth-NRO Roth Virtausmittarin alaosa R15 kpl 1 Liitos R20 Euroconus Roth-NRO Roth Virtausmittarin alaosa R10 kpl 1 Liitos R20 Euroconus Roth-NRO Roth säätöpyörä lattialämmitysjakotukille kpl 1 Käytetään virtausmittarin ja säätöventtiilien säätämiseen. Roth-NRO Roth Säätöventtiili ->08 kpl 1 Lattialämmitysjakotukin paluuventtiili->08 Roth-NRO Roth Säätöventtiili 09 kpl 1 Lattialämmitysjakotukin paluuventtiili->09 Roth-NRO Roth Säätöventtiilin alaosa kpl 1 Liitos R20 Euroconus Roth-NRO Roth Esisäätöventtiili ->08 kpl 1 Roth-NRO Roth Esisäätöventtiili 09 kpl 1 Roth-NRO

Voimassa 1. Tammikuu 2016. Hinnasto 2016. Lattialämmitys MultiPex Alu-LaserPlus Aurinkolämpö Säiliöt SnowFlex. Living full of energy

Voimassa 1. Tammikuu 2016. Hinnasto 2016. Lattialämmitys MultiPex Alu-LaserPlus Aurinkolämpö Säiliöt SnowFlex. Living full of energy Voimassa 1. Tammikuu 2016 Hinnasto 2016 Lattialämmitys MultiPex Alu-LaserPlus Aurinkolämpö Säiliöt SnowFlex Living full of energy SISÄLLYSLUETTELO Lattialämmitys... 3 Roth Lattialämmitysputket...5 Lattialämmitysjärjestelmät
