1 Lattialämmitysratkaisuilla mukavaa ja energiatehokasta asumista vesikiertoinen lattialämmitys ja -viilennys laadukkaita LVI-ratkaisuja rakentajalle ja remontoijalle.

2 Käytä energiasi oikein. Uponor KOTI auttaa LVI-asioissa. Uponor KOTI on rakentajille ja remontoijille tarkoitettu palvelu, jonka avulla voit hankkia vaivattomasti turvalliset ja laadukkaat LVI-järjestelmät ammattilaisen asentamana niin uudis- kuin remonttikohteeseenkin. Uponor KOTI -tarjouspalvelu rakentajille ja remontoijille Vesikiertoisesta lattialämmitys- ja viilennysjärjestelmistä sekä muistakin pientalon LVI-järjestelmistä voit jättää tarjouspyynnön Uponor KOTI -pientalopalveluun. Lähetä talosi pohja- ja leikkauskuva ja/tai LVI-suunnitelma sekä omat yhteystietosi osoitteeseen Voit myös käyttää osoitteessa olevaa valmista tarjouspyyntölomaketta. Toimitamme tarjouspyyntösi alueellasi toimivalle urakoitsijakumppanillemme ja saat vähintään yhden tarjouksen haluamistasi järjestelmistä. Voit luottaa tarjouksen sisältämien tuotteiden laatuun ja asennustyötä tarjoavan urakoitsijan ammattitaitoon. palvelu! Erinomaisen sähköisen työkalumme avulla voit tilata LVIsuunnitelman, jättää tarjouspyynnön haluamistasi LVI-järjestelmistä sekä seurata tarjouskäsittelyn etenemistä kätevästi netissä. Projektin päättyessä saat osana palvelua sähköisen talokansion, joka sisältää projektin aikana kertyneet dokumentit, järjestelmien käyttöja huolto-ohjeet sekä järjestelmätodistukset. Verkkopalvelutyökalun käyttö on helppoa ja maksutonta. Löydät sen osoitteesta Uponor KOTI -pientalopalvelu Pientalopalvelu auttaa sinua LVIjärjestelmiin ja palveluihimme liittyvissä asioissa. Voit ottaa meihin yhteyttä puhelimitse tai sähköpostilla. Saat aina henkilökohtaista palvelua. Olemme juuri sinua varten! Tässä esitteessä: Uponor KOTI - rakentajan ja remontoijan palvelu..2 Asumismukavuutta energiatehokkuudesta tinkimättä...3 Vesikiertoinen lattialämmitys huomaamatonta mukavuutta...4 Uponor KOTI -verkkopalvelu rakentajan apuna Kun rakennat uutta omakotitaloa, ota avuksesi Uponor KOTI -verkkouponor koti Energiatehokkuuden huomioon ottava LVI-suunnittelu uudiskohteisiin Tarjoukset LVI-tarvikkeista ja asennuksesta remontti- ja uudiskohteisiin - asiantuntevilta tekijöiltä, luotettavilla tuotteilla - sopivaan hintaan, yhdestä paikasta! Tutustu lisää osoitteessa Säästä säätämällä...5 Viilennä viisaasti...6 Vesikiertoinen lattialämmitys erilaisissa lattiarakenteissa...8 Jätä yhteystietosi Lue QR-koodi puhelimellasi ja täytä lomake. Otamme sinuun yhteyttä mahdollisimman pian. Uponor-pientalopalvelu puh uponor.koti@uponor.com 2

3 Asumismukavuutta energiatehokkuudesta tinkimättä Talo, jossa on vesikiertoinen lattialämmitys, on talvella kotoisan lämmin ja kesällä miellyttävän viileä. Yhdistettävyys eri lämmönlähteisiin tekee vesikiertoisesta lattialämmityksestä energiataloudellisen lämmönjakotavan. Uponorin vesikiertoinen lattialämmitys on energiatehokas lämmönjakotapa, joka lisää asumismukavuutta. Lattialämmityksessä lämpö nousee alhaalta ylöspäin koko lattia-alalta. Huonelämpötilaa voidaan alentaa mukavuudesta tinkimättä, sillä jalat, jotka aistivat vedon ja viileyden herkimmin, pysyvät lämpiminä. Suuren lämpöä luovuttavan pintaalan ansiosta putkistossa kiertävän veden lämpötila voidaan pitää alhaisena, jolloin energiaa säästyy. Vesikiertoinen lattialämmitys sopii asennettavaksi myös puu-, parkettija laminaattilattioihin. Vesikiertoinen lattialämmitys soveltuu käytettäväksi kaikkien tunnettujen lämmönlähteiden kanssa. Niitä ovat muun muassa aurinkolämpö, maalämpö, varaava sähkölämmitys, kaukolämpö, puu- ja pellettilämmitys ja öljylämmitys. Jos talossa on maalämpö, lattialämmitystä voidaan käyttää myös kodin viilennykseen. Tällöin maalämmöstä saatavaa ilmaisenergiaa voidaan hyödyntää myös kesäaikana. Tiesitkö Uusiutuvat energiat + vesikiertoinen lattialämmitys = kestävän kehityksen mukaista asumista 3

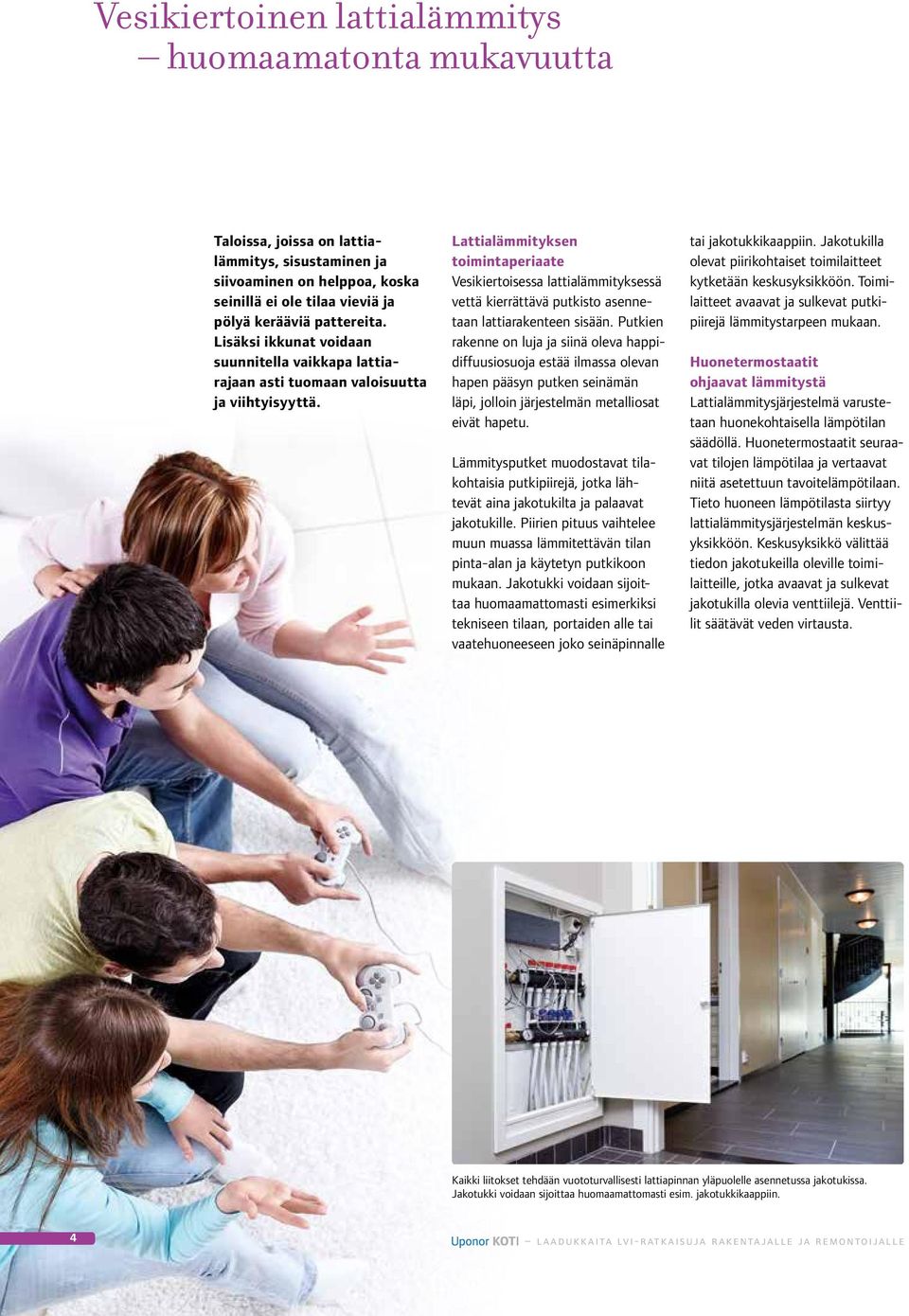

4 Vesikiertoinen lattialämmitys huomaamatonta mukavuutta Taloissa, joissa on lattialämmitys, sisustaminen ja siivoaminen on helppoa, koska seinillä ei ole tilaa vieviä ja pölyä kerääviä pattereita. Lisäksi ikkunat voidaan suunnitella vaikkapa lattiarajaan asti tuomaan valoisuutta ja viihtyisyyttä. Lattialämmityksen toimintaperiaate Vesikiertoisessa lattialämmityksessä vettä kierrättävä putkisto asennetaan lattiarakenteen sisään. Putkien rakenne on luja ja siinä oleva happidiffuusiosuoja estää ilmassa olevan hapen pääsyn putken seinä män läpi, jolloin järjestelmän metalli osat eivät hapetu. Lämmitysputket muodostavat tilakohtaisia putkipiirejä, jotka lähtevät aina jakotukilta ja palaavat jakotukille. Piirien pituus vaihtelee muun muassa lämmitettävän tilan pinta-alan ja käytetyn putkikoon mukaan. Jakotukki voidaan sijoittaa huomaamattomasti esimerkiksi tekniseen tilaan, portaiden alle tai vaatehuoneeseen joko seinäpinnalle tai jakotukkikaappiin. Jakotukilla olevat piirikohtaiset toimilaitteet kytketään keskusyksikköön. Toimilaitteet avaavat ja sulkevat putkipiirejä lämmitystarpeen mukaan. Huonetermostaatit ohjaavat lämmitystä Lattialämmitysjärjestelmä varustetaan huonekohtaisella lämpötilan säädöllä. Huonetermostaatit seuraavat tilojen lämpötilaa ja vertaavat niitä asetettuun tavoitelämpötilaan. Tieto huoneen lämpötilasta siirtyy lattialämmitysjärjestelmän keskusyksikköön. Keskusyksikkö välittää tiedon jakotukeilla oleville toimilaitteille, jotka avaavat ja sulkevat jakotukilla olevia venttiilejä. Venttiilit säätävät veden virtausta. Kaikki liitokset tehdään vuototurvallisesti lattiapinnan yläpuolelle asennetussa jakotukissa. Jakotukki voidaan sijoittaa huomaamattomasti esim. jakotukkikaappiin. 4

5 Säästä säätämällä Vesikiertoisen lattialämmityksen säätöjärjestelmällä on suuri vaikutus asumismukavuuteen ja energiankulutukseen. Säätöjärjestelmiä on eritasoisia ja niiden älykkyys määrittää lämmönjakojärjestelmän toimintojen monipuolisuuden. Uponor DEM - langaton huonetermostaatti on myös sisustuselementti, jonka paikan huoneessa voit vapaasti valita. Värivaihtoehtoja on kolme. Huonetermostaatti Ratkaisu energiaa säästävään lämmittämiseen Uponor Control System (DEM) - langattomalla säätöjärjestelmällä lattialämmityksen ohjaus on energiatehokasta. Järjestelmä kerää tietoa ja oppii ennakoimaan talon eri tilojen lämmitystarpeet perinteisiä järjestelmiä tarkemmin. Säätöjärjestelmä jakaa lämpöä huonekohtaisesti tarpeen mukaan. Lämpötilan vaihtelu huoneessa on perinteisiä säätöjärjestelmiä vähäisempää ja energiataloudellisempaa. Uponor Control System (DEM) sisältää useita asumis- ja käyttömukavuutta lisääviä ominaisuuksia, joita on lueteltu alla olevassa taulukossa. Uponor Control System (DEM) - langaton säätöjärjestelmä, 24 V Uponor Control System - langallinen säätöjärjestelmä, 24 V Säätötarkkuutta langattomalla termostaatilla Uponor DEM -säätöjärjestelmän digitaalisella huonetermostaatilla lämpötilan säätö on yksinkertaista ja tarkkaa. Termostaatin näytöltä voi seurata huoneen todellista lämpötilaa ja tavoitelämpötila on säädettävissä helposti. Langattoman termostaatin voi sijoittaa vapaasti huone tilaan, esimerkiksi huomaamattomasti hyllylle. Uponorin vesikiertoisen lattialämmityksen säädön voi toteuttaa myös laadukkailla langallisilla huonetermostaateilla. Hinnaltaan langattomia järjestelmiä edullisemmat langalliset järjestelmät sisältävät lattia lämmityksen ohjauksessa tarvittavat perustoiminnot, mutta eivät sisällä DEM-ohjausjärjestelmän lisäominaisuuksia. Huonetermostaatin vapaa sijoittelumahdollisuus Lattia-anturin liitäntämahdollisuus Termostaatit voidaan kytkeä ilman sähköasentajaa Märkätilojen mukavuusasetus kesäaikana Lattiaviilennys Jakotukin pakotettu vedenkierto kesäaikaan SMS-etäkäyttömoduulin käyttö järjestelmän kauko-ohjauksessa Loma-ajan säädöt Tiesitkö Uponorin langaton DEM -säätöjärjestelmä yhdistettynä Uponorin lattialämmitys- ja viilennysjärjestelmään takaa miellyttävän viilennyksen kesäaikaan. Langaton säätöjärjestelmä, DEM, sisältää monia mukavuutta ja energiatehokkuutta lisääviä toimintoja. Uponor DEM - langaton säätöjärjestelmä Varmistaa olosuhteiden, perheen elämänrytmin ja asukkaiden toiveiden mukaisen huonelämpötilan. Tarkka säätö säästää energiaa jopa 5 8 prosenttia perinteiseen lattialämmityksen ohjaukseen verrattuna. Sama säätöjärjestelmä ohjaa myös lattiaviilennystä. Langattomat termostaatit voi sijoittaa vapaasti ja eri värivaihtoehdot tarjoavat valinnanvaraa sisustukseen. 5

6 Viilennä viisaasti Maalämmöstä, vesistöön asennetusta keruupiiristä tai kaukokylmästä saatavaa energiaa kannattaa hyödyntää kesäaikana talon viilennyksessä. Lattiaviilennyksessä, kuten lattialämmityksessäkin, käytetään hyväksi suurta lattiapinta-alaa. Tästä syystä koti viilenee ilman, että lattiapinnan lämpötila laskee alle +20 o C. Viilennystarve vaihtelee suuresti huoneen sijainnin mukaan. Kesäajan viilennyksessä huonetermostaatit säätävät viilennystä samalla tavalla kuin talvella lämmitystä. Käyttömukavuuden takaamiseksi ja kuivumisen nopeuttamiseksi kosteita tiloja ei jäähdytetä. Lattiaviilennyksen toteutus Lattiaviilennystä säädetään Uponor Control System (DEM) -langattomalla säätöjärjestelmällä. Lisäksi järjestelmään asennetaan pumppuryhmä, jolla viilennysenergia johdetaan kylmänlähteestä lattiaan. Huoneilman suhteellista kosteutta seurataan kosteusantureilla, jolloin kondensoitumisesta ei ole vaaraa. Kun kosteille tiloille asennetaan oma jakotukki, niiden lattioita voidaan lämmittää, vaikka muita tiloja jäähdytetään samanaikaisesti. Jos kosteille tiloille ei ole omaa jakotukkia, niiden viilennys voidaan estää DEM-säätöjärjestelmällä. 6

7 Lämmintä vettä vähemmällä energialla Viilennyskaudella käyttövesi lämpenee vähemmällä sähkönkulutuksella, sillä maaviileän talteenotto ja liikalämmön siirto maalämmön keruupiiriin parantavat maalämpöpumpun hyötysuhdetta. Säästät selvää rahaa! Uponor-lattiaviilennyksellä miellyttävää asumista kuumina kesäpäivinäkin vedottomasti. Viilennys vanhoihin taloihin Lattiaviilennyksen voi lisätä myös vanhaan taloon, jos lämmönlähteenä on maalämpö ja lämmönjakotapana vesikiertoinen lattialämmitys. Olemassa olevaa järjestelmää täydennetään tarvittavilla varusteilla. Tiesitkö Ihminen kokee sisälämpötilan miellyttävänä, kun se on talvella ºC ja kesällä 23,5 25,5 ºC. 7

8 Vesikiertoinen lattialämmitys erilaisissa lattiarakenteissa Lattialämmityksessä käytettävät putkikoot ja asennustapa vaihtelevat lattiarakenteen mukaan. Betonivaluun asennettava järjestelmä on yleinen uudistalossa. Puurakenteista lattiaa käytetään usein 2-kerroksisen talon yläkerrassa. Vesikiertoinen lattialämmitys soveltuu myös remonttikohteisiin. Vaihtoehto 1 Betoni Putkipiirit kiinnitetty raudoi tuk seen ja valettu betoniin 20x2 mm Uponor-pePE Q&E -putket asennetaan 300 mm:n välein ja kiinnitetään sidelangoilla raudoitukseen, minkä jälkeen putket peitetään betonivalulla. Valun paksuuden putken yläpinnasta on oltava vähintään 30 mm. Mahdollinen kosteussulku/ askeläänieriste Lattialämmitysputki UponorpePE 20x2 mm Raudoitus Raudoitustuki Eristys Putkipiirit kiinnitetty putkipidikelistalla eristyksen päälle ja valettu betoniin 20x2 mm Uponor-pePE Q&E -putket asennetaan putkipidikelistan pidikkeisiin 300 mm:n välein. Raudoitus asennetaan putkipiirien päälle, minkä jälkeen putket peitetään betonivalulla. Valun paksuuden putken yläpinnasta on oltava vähintään 30 mm. Mahdollinen höyrysulku/ askeläänieriste Raudoitus Lattialämmitysputki UponorpePE 20x2 mm Putkipidikelista Eristys Lattialämmitys ontelolaatan tai muun betonipohjan päällä 20x2 mm tai 17x2 mm UponorpePE -putket asennetaan eristekerroksen päälle esim. kiinnitysväkäsillä. Eristematon saumat teipataan. Putket peitetään betonimassalla tai pumpputasoitteella. Valun paksuuden putken yläpinnasta on oltava vähintään 30 mm. Pintamateriaali Mahdollinen kosteussulku/ askeläänieriste Valu Lattialämmitysputki Uponor pepe 20x2 mm tai pepe 17x2 mm Eriste Ontelolaatta Tiesitkö Betonilattiassa lämpö leviää tasaisesti koko pinnalle. Valun alapuoli on eristettävä. Eristyksen on oltava vähintään 150 mm, kun lämmitys asennetaan maata vasten. Välipohjassa eristyskerroksen on oltava vähintään mm, jotta hallitsematon lämpöhäviö alaspäin ei ole liian suuri. 8

9 Vaihtoehto 2 Saneeraus Putkipiirit kiinnitetty putkipidikelistoilla olemassa olevalle lattialle Helppo tapa asentaa lattialämmitys olemassa olevan lattian päälle. 12 mm:n putket kiinnitetään putkipidikelistaan ja valetaan tasoitusmassan sisään. Pinnoitteen paksuus putken yläpinnasta lopulliseen lattiatasoon on vähintään 15 mm. Jos vanhaa betonilaattaa ei ole eristetty, eristys lisätään betonin ja putkiston väliin. Askeläänieristys (parketti- tai laminaattipinnalle) Kosteussulku märkätiloissa tai mahdollinen höyrysulku parkettitai laminaattipinnalle (noudata valmistajan ohjeita) Tasoitemassa Lattialämmitysputki UponorevalPE 12x1,7 mm Putkipidikelista Eriste tarvittaessa Betoni (mahdollisesti olemassa oleva) Putkipiirit kiinnitetty lattialämmityslevyyn 12 Tässä rakenteessa lattialämmitys voidaan asentaa ilman valua. Vanhan lattiapohjan pitää olla tasainen. Lämmönluovutuslevyt on asennettu valmiiksi lattialämmityslevyihin ja 12 mm:n Uponor-eval- PE-putki asennetaan valmiisiin uriin. Laminaatti- tai parkettilattia voidaan asentaa suoraan rakenteen päälle, poikkisuuntaan putkiin nähden. Muovimatto ja laatta tarvitsevat vielä alle tasaisemman alustan, esimerkiksi 13 mm:n kipsilevyn. Tätä rakennetta ei suositella keraamisille laatoille. Mahdollinen höyrysulku (noudata lattiavalmistajan ohjeita) Lattialämmitysputki UponorevalPE 12x1,7 mm Lattialämmityslevy liimatuilla lämpöluovutuslevyillä Betoni (mahdollisesti olemassa oleva) Putkipiirit kiinnitetty uritettuun lattialämmityslevyyn Lattialämmityslevyissä on valmiit urat, joihin lämmönluovutuslevyt asennetaan. Lattialämmityslevyjä on kahden paksuisia: 30 ja 50 mm. Lämmön-luovutuslevyihin asennetaan 20x2 mm Uponor-pePE Q&E -putket 300 mm:n välein. Näin asennettaessa lattian korkeus nousee vain lattialämmityslevyn ja lattiapäällysteen paksuuden verran. Lattialämmityslevyjen päälle asennetaan parketti- tai laminaattilattia. Muovimatto ja laatta tarvitsevat vielä alle tasaisemman alustan, esimerkiksi 13 mm:n kipsilevyn. Kipsilevy (muovi- ja kaakelipintojen alle) Mahdollinen höyrysulku (noudata lattiavalmistajan ohjeita) Lattialämmitysputki UponorpePE 20x2 mm 20 tai 50 mm:n lattialämmityslevy (solumuovia) Lämmönluovutuslevy (alumiinia) Betoni Tiesitkö Myös saneerauskohteiden toteutuksessa on useita vaihtoehtoja. Valintaan vaikuttavat muun muassa, kuinka paljon lattiapinta voi nousta nykyisestä pinnasta ja onko pohja betonia vai puuta. Rakennesuunnittelija määrittää lisäeristeen ja mahdollisen höyrysulun tarpeen. 9

10 Vaihtoehto 3 Puu Putkipiirit kiinnitetty puuvasojen päällä olevaan harvalaudoitukseen Tätä rakennetta kannattaa käyttää, kun lattialämmitysjärjestelmä saa olla lattiavasojen ylätason päällä. Rakenne on suositeltava etenkin, jos pintamateriaalina käytetään 14 mm:n parkettia, laminaattia, muovimattoa tai laattaa. Uponor-pePE Q&E -putket 20x2 mm asennetaan lämmönluovutuslevyihin 300 mm:n välein. Näin lattian korkeus nousee harvalaudoituksen paksuuden verran. Lattialastulevy 22 mm tai 2 x kipsilevy (esim. 2x13 EK tai 13 EK + 15 kipsilevy) Mahdollinen höyrysulku (noudata lattiavalmistajan ohjeita) Lattialämmitysputki UponorpePE 20x2 mm Lämmönluovutuslevy Harvalaudoitus 22x100 mm, k-k 150 mm Lattiavasat, joiden välissä on eriste Putkipiirit kiinnitetty puuvasojen välissä olevaan harvalaudoitukseen Jos lattiarakenne ei voi nousta harvalaudoituksen vaatimaa 22 mm, laudoitus voidaan asentaa puuvasojen väliin. Yli 28 mm:n lautalattian ja lämmönluovutuslevyjen väliin ei tarvitse asentaa lastu- tai kipsilevyä. Lastulevy 22 mm tai 2 x kipsilevy (esim. 2x13 EK tai 13 EK + 15 kipsilevy) Mahdollinen höyrysulku (noudata lattiavalmistajan ohjeita) Lattialämmitysputki UponorpePE 20x2 mm Lämmönluovutuslevy Harvalaudoitus 22x100 mm Poikittaistuki 45x45 mm, k-k 600 mm Lattiavasat, joiden välissä on eriste Putkipiirit kiinnitetty lattialämmityskasettiin Lattialämmityskasetit jakavat lämmön lattiapintaan. 20x2 mm:n Uponor-pePE Q&E -putket asennetaan putkiuriin 300 mm:n välein. Kaseteissa on kiinnitysnauhat, joilla ne voidaan kiinnittää vasoihin. Jos pintamateriaalina on parketti, pitää sen alle asentaa vähintään 22 mm:n lastulevy. 28 mm:n lautalattia voidaan asentaa suoraan kasetin päälle. Lattialastulevy 22 mm Mahdollinen höyrysulku (noudata lattiavalmistajan ohjeita) Lattialämmitysputki UponorpePE 20x2 mm Lattialämmityskasetti Lattiavasat, k-k 600 mm, joiden välissä on eriste 10

11 Putkipiirit kiinnitetty uritettuihin lastulevyihin Uritettu lastulevy on itsessään kantava alusta, jonka päälle laminaattitai parkettilattia voidaan suoraan asentaa. Lastulevyt asennetaan välipohjaan tai vasoihin nähden poikittain. Muovimatto ja laatta tarvitsevat alleen tasaisemman alustan. Lämmönluovutuslevyjen ja putkien päälle asennetaan vielä esimerkiksi 13 mm:n EK-kipsilevy. Mahdollinen höyrysulku (noudata lattiavalmistajan ohjeita) Lattialämmitysputki UponorpePE 17x2 mm tai 20x2 mm Lämmönluovutuslevy 17 tai 20 Uritettu lastulevy 22 mm tai 30 mm Lattiavasat, joiden välissä on eriste Tiesitkö Lämmönluovutuslevyt jakavat lämmön tasaisesti puurakenteisessa lattiassa. Niiden asennus on nopeaa eikä rakenteessa tarvita kuivumista vaativia massoja. Lämmönluovutuslevyillä toteutetun lattialämmityksen kokonaiskustannus ei ole muiden puurakenteisiin tarkoitettujen lattialämmitysratkaisujen kokonaiskustannusta korkeampi. 11
