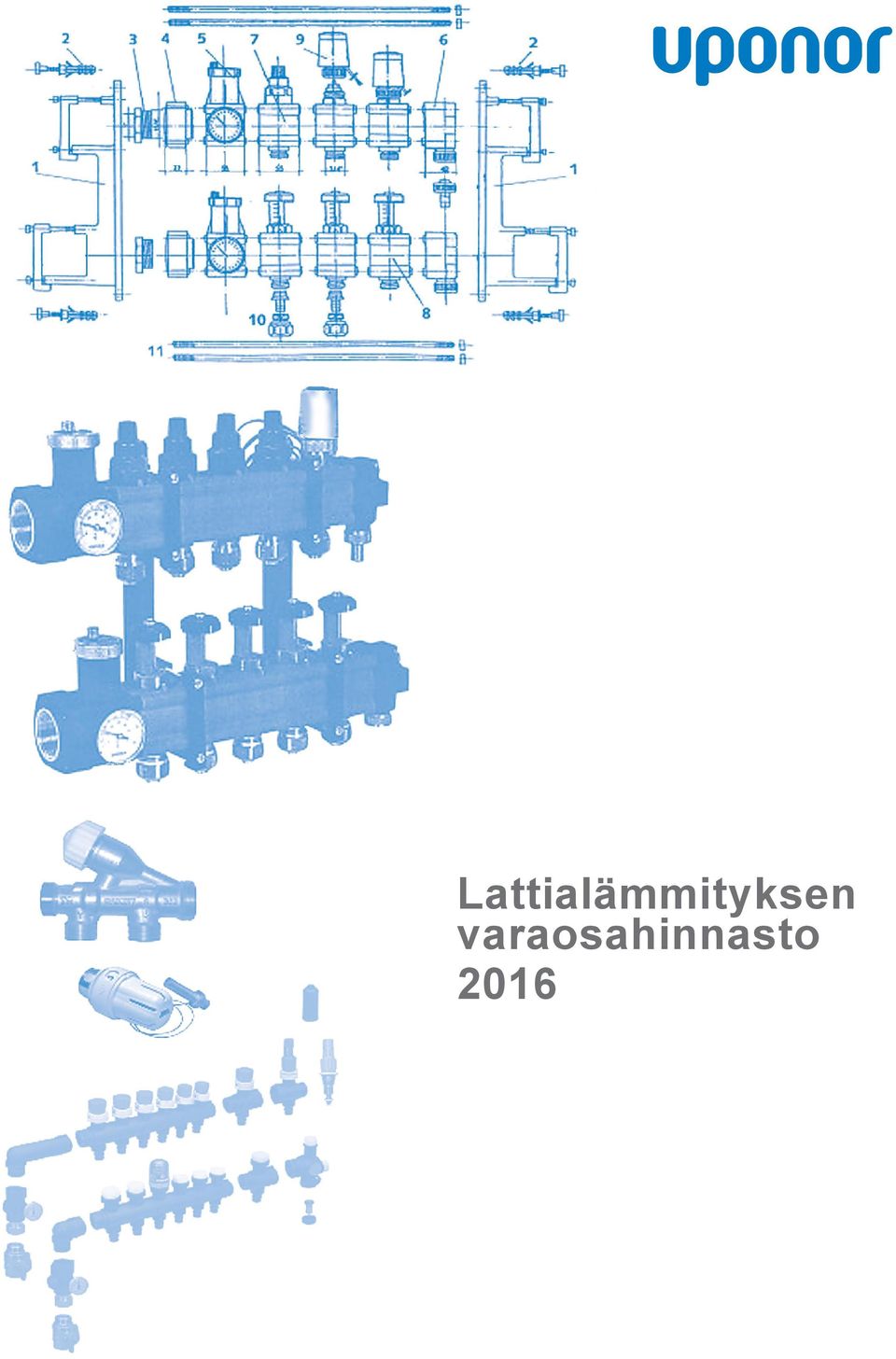

1 Lattialämmityksen varaosahinnasto 2016

2 Polytherm in käyttämä jakotukki, joka ollut käytössä n Jakotukin runko on messinkiä ja siinä on alempana menoventtiili. Paluuventtiili on ylempänä. Toimilaite kiinnitetään paluuventtiiliin. Toimilaite on jännitteettömänä auki. Venttiilien liitoksia jakotukin runkoon on ollut kahdenlaisia liitoksia. Aluksi venttiili kiinnitettiin suoraan 1/2" kierteellä jakotukkiin. Myöhemmin ollut käytössä nippa (katso kuva alempana) venttiilin ja jakotukin välissä. Putkikoko on ollut 10,5 x 1,25. Polytherm termostaatteja ei ole enää saatavilla. Mikäli termostaatti rikkoutuu, voidaan alla olevilla osilla uusia järjestelmää toimilaite/termostaattipari kerrallaan. Uuden toimilaitteen toiminta on jännitteettömänä kiinni, minkä vuoksi termostaatti ja toimilaite on vaihdettava samalla kertaa. Toinen vaihtoehto on uusia koko säätöjärjestelmä nykyisillä tuotteilla (kts. tehtaanhinnasto ja tuoteluettelo). Toimilaite Polytherm 230 V(jännitteettömänä auki) ,92 71,82 Menoventtiili ,62 20,61 Paluuventtiili ,40 27,78 Huonetermostaatti 230 V ,00 47,12 Toimilaite WGF/RWG 230 V Kierre M28, SK ,00 54,56

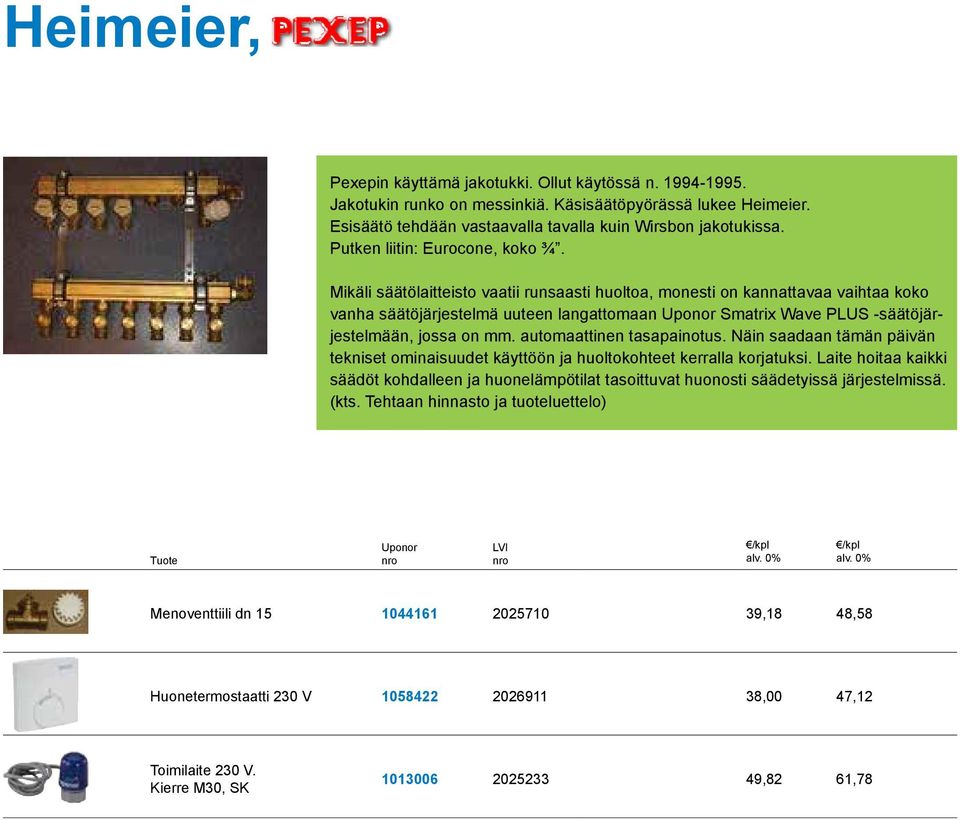

3 Heimeier, Pexepin käyttämä jakotukki. Ollut käytössä n Jakotukin runko on messinkiä. Käsisäätöpyörässä lukee Heimeier. Esisäätö tehdään vastaavalla tavalla kuin Wirsbon jakotukissa. Putken liitin: Eurocone, koko ¾. Mikäli säätölaitteisto vaatii runsaasti huoltoa, monesti on kannattavaa vaihtaa koko vanha säätöjärjestelmä uuteen langattomaan Smatrix Wave PLUS -säätöjärjestelmään, jossa on mm. automaattinen tasapainotus. Näin saadaan tämän päivän tekniset ominaisuudet käyttöön ja huoltokohteet kerralla korjatuksi. Laite hoitaa kaikki säädöt kohdalleen ja huonelämpötilat tasoittuvat huonosti säädetyissä järjestelmissä. (kts. Tehtaan hinnasto ja tuoteluettelo) Menoventtiili dn ,18 48,58 Huonetermostaatti 230 V ,00 47,12 Toimilaite 230 V. Kierre M30, SK ,82 61,78

4 Onda, Pexepin käyttämä muovinen jakotukki, joka on ollut käytössä n Huom! Onda jakotukkiin ei löydy enää varaosia. Mikäli tukkiin tarvitsee vaihtaa osia, tulee jakotukki vaihtaa kokonaan uuteen. Sopiva jakotukki on tällöin Vario PLUS Eurocone-liittimillä. 1. Jakotukin meno-osa, punainen ( 7 kuvassa) 2. Jakotukin paluuosa, sininen ( 8 kuvassa) 3. Jakotukin päätyosa, musta ( 6 kuvassa) 4. Jakotukin ilmausosa, musta ( 5 kuvassa) 5. Liitososa, musta ( 3 ja 4 kuvassa) 6. Toimilaite 230 V, valkoinen ( 9 kuvassa) 7. Toimilaite 24 V, valkoinen ( 9 kuvassa)

5 RBM, Messinkinen jakotukki, joka on ollut käytössä n n. 07/2000. Osat olivat irrallisina laatikossa ja tukki kasattiin osista (hampulla ja kitillä). Menoventtiili on ylempänä jakotukeissa. Käytetty Möhlenhoffin toimilaitetta /2000 (munan näköinen harmaa, vaalean sininen nuppi nousee ylös, kun venttiili on auki). Kierre M30. Paluupuolella on virtausmittari. Mikäli säätölaitteisto vaatii runsaasti huoltoa, monesti on kannattavaa vaihtaa koko vanha säätöjärjestelmä uuteen langattomaan Smatrix Wave PLUS -säätöjärjestelmään, jossa on mm. automaattinen tasapainotus. Näin saadaan tämän päivän tekniset ominaisuudet käyttöön ja huoltokohteet kerralla korjatuksi. Laite hoitaa kaikki säädöt kohdalleen ja huonelämpötilat tasoittuvat huonosti säädetyissä järjestelmissä. (kts. Tehtaan hinnasto ja tuoteluettelo) Menoventtiili dn 15 RBM ,18 48,58 Huonetermostaatti 230 V ,00 47,12 Toimilaite 230 V. Kierre M30, SK ,82 61,78 Huonetermostaatti, 24 V ,56 111,05 Huonetermostaatti, 24 V, julkinen ,56 111,05 Peitekehys, Eberle ,84 8,48 Toimilaite 24 V Kierre M30, SK ,82 61,78 Lattia-anturi Eberle ,22 36,23 5 UPONOR-VARAOSAHINNASTO 2016

6 STRAUB, Jakotukin runko on ruostumatonta terästä. Käyttö alkanut 06/2000. Myynti lopetettu noin 12/2001, kun Wirsbo ja Pexep yhdistettiin. Virtausmittarissa punainen koho. Mikäli säätölaitteisto vaatii runsaasti huoltoa, monesti on kannattavaa vaihtaa koko vanha säätöjärjestelmä uuteen langattomaan Smatrix Wave PLUS -säätöjärjestelmään, jossa on mm. automaattinen tasapainotus. Näin saadaan tämän päivän tekniset ominaisuudet käyttöön ja huoltokohteet kerralla korjatuksi. Laite hoitaa kaikki säädöt kohdalleen ja huonelämpötilat tasoittuvat huonosti säädetyissä järjestelmissä. (kts. Tehtaan hinnasto ja tuoteluettelo) Huonetermostaatti 230 V ,00 47,12 Toimilaite 230 V. Kierre M30, SK ,82 61,78 Huonetermostaatti, 24 V ,56 111,05 Huonetermostaatti, 24 V, julkinen ,56 111,05 Peitekehys, Eberle ,84 8,48 Lattia-anturi, Eberle ,22 36,23 Toimilaite 24 V Kierre M30, SK ,82 61,78 6 UPONOR-VARAOSAHINNASTO 2016

7 Wirsbo Cazanggita-jakotukki ennen vuotta 1986 RWG-jakotukki (runko 1 1/4") n WGF-jakotukki (runko 1") 1999 alkaen Vario PLUS -jakotukki 2007 alkaen Lämpömittari PRO-jakotukkiin (pari). Sopii myös Push-pumppuryhmiin ,80 20,83 PRO- päätykappale + ohitusputki ,38 62,47 O-rengas, EPDM-kumia, WGFjakotukille ja jakotukin kannelle ,06 7,51 Tiiviste RWG-tukille ,72 8,33 Menoventtiili RWG-jakotukille ,58 41,64 Menoventtiili WGF-jakotukille ,52 21,72 Menoventtiilin karatappi RWG- ja WGF-jakotukeille ,08 14,98 Paluuventtiili RWG-jakotukille ,40 27,78 Paluuventtiili WGF-jakotukille ,10 12,52 7 UPONOR-VARAOSAHINNASTO 2016

8 Wirsbo Cazanggita-jakotukki ennen vuotta 1986 RWG-jakotukki (runko 1 1/4") n WGF-jakotukki (runko 1") 1999 alkaen Vario PLUS -jakotukki 2007 alkaen WGF tukin paluuventtiilin hattu ,76 3,42 Jakotukkikaapin lukko ja avain ,84 24,60 Push 12 säätöventtiili ,42 177,84 Kytkentärasia ,25 58,59 Muuntaja 24 VAC 75 ma ,74 102,60 Toimilaite WGF/RWG 230 V Kierre M28, SK ,00 62,50 Toimilaite WGF 24 V Kierre M28, SK. Vanhassa toimilaitteessa merkintä ,40 62,50 Toimilaite Pro 230 V Kierre M30, UK ,00 49,60 CoSy Kytkentärasia+muuntaja ,58 246,24 Huonetermostaatti, 24 V ,56 111,05 8 UPONOR-VARAOSAHINNASTO 2016

9 Wirsbo Cazanggita-jakotukki ennen vuotta 1986 RWG-jakotukki (runko 1 1/4") n WGF-jakotukki (runko 1") 1999 alkaen Vario PLUS -jakotukki 2007 alkaen Huonetermostaatti, 24 V, julkinen ,56 111,05 Lattia-anturi, Eberle ,22 36,23 Peitekehys, Eberle ,84 8,48 Huonetermostaatti 230 V ,00 47,12 Genius termostaatti ilman näyttöä ,64 273,59 Genius termostaatin patteri ,66 61,58 9 UPONOR-VARAOSAHINNASTO 2016

10 Radio 24 V (DEM) Keskusyksikkö C ,40 454,34 Käyttöpaneeli I ,74 639,52 Antenni C-56:lle ja C-46:lle ,28 176,43 Huonetermostaatti T-75, valk ,62 133,45 Asennusteline T-75, valk ,34 9,10 Julkisen tilan huonetermostaatti T ,78 134,89 Peitekehys T-54:lle ,76 5,90 Lattia-anturi T-54:lle, 3 m ,40 35,22 Lämpötilan ohjausyksikkö C , ,33 Kosteusanturi H ,68 136,00 10 UPONOR-VARAOSAHINNASTO 2016

11 Pumppuryhmien varaosat Pumppu UP15/14B Push 12, 10 ja 1-pumppuryhmiin. Valmistettu ennen 8/ ,82 623,50 Pumppu Alpha kytkentäkaapelin kanssa , ,76 Epäkesko 3/4" x 1" Push 23A ,30 26,41 G1XG3/4 kulma Push 15/22A/23A ,00 55,80 Menoventtiili Push ,00 44,64 Paluuventtiili Push ,00 53,32 Säätömoottori EPG-6 pumppuryhmään 24 V 0-10 V ohjauksella ,00 322,40 Push 12 -pumppuryhmän termostaatti ,82 129,98 Fluvia T Pumppu Xylem Push-12 Pumppu myynnissä 9/2015 alkaen ,00 357,12 Termostaatti kapillaarianturilla 2 m 6-27 C TA M30 (Push 10 ja 12) ,32 136,80 Termostaatti (Push 15, 22 ja 23) 0,5 m C, M ,40 164,18 11 UPONOR-VARAOSAHINNASTO 2016
