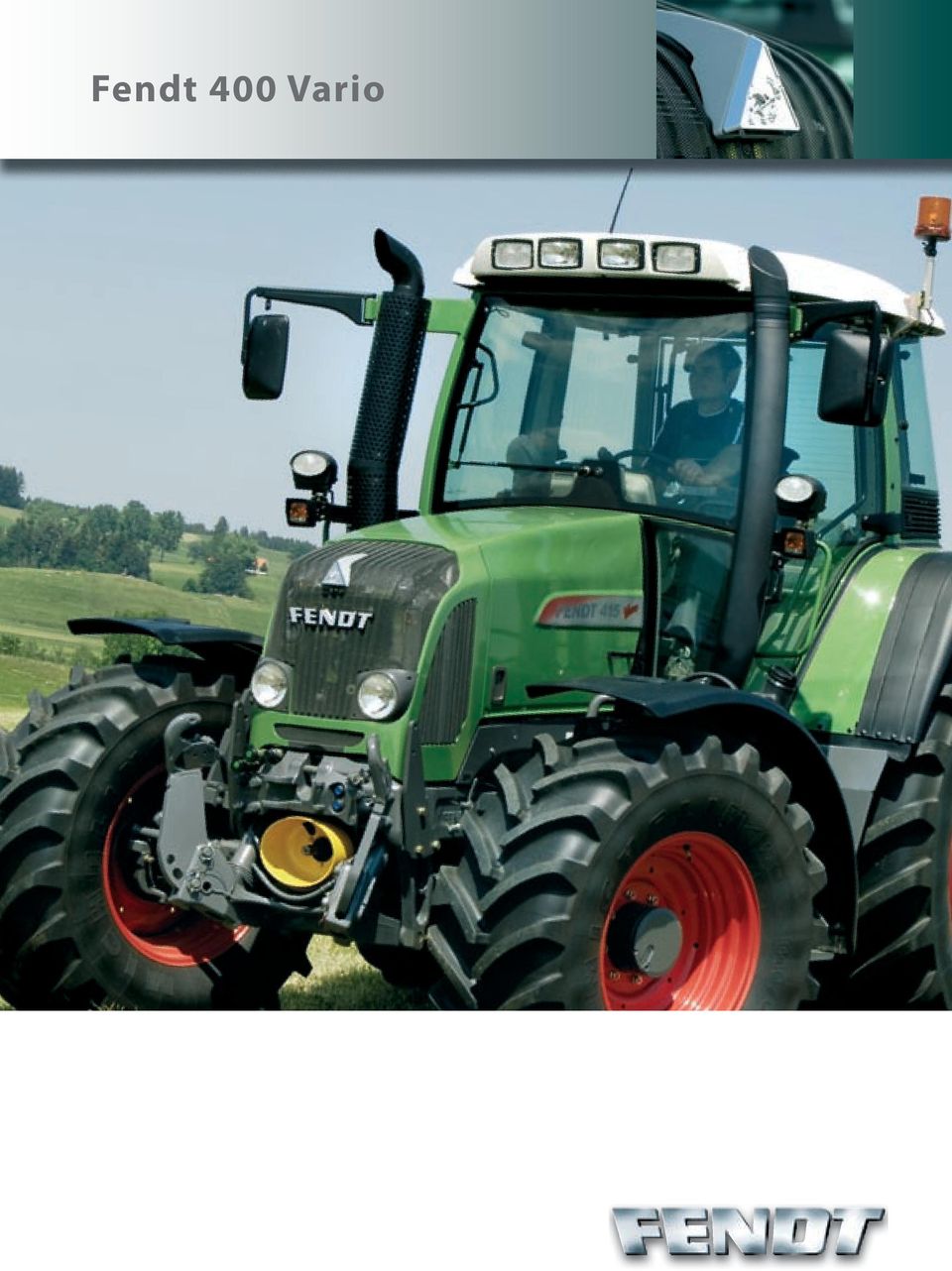

1 Fendt 400 Vario

2 Voimakas traktoriperhe Fendtin edelleenkehitetty 400-sarjan Vario on yleis- ja peltoviljelykäyttöön täydellisesti soveltuva yleistraktori. Kevyt, kompakti ja ketterä traktori on varustettu palkitun Vario-teknologian mukaisella portaattomalla voimansiirrolla, ja se sijoittuu sarjassaan keskiteholuokkaan hevosvoimaa. Lisävarusteena traktoriin on saatavana kaikki teknologiat, jotka ovat tähän mennessä olleet mahdollisia vain ylemmän keskisarjan traktoreille ja suurtraktoreille. Monipuolisten käyttömahdollisuuksiensa ansiosta se soveltuu hyvin myös urakointityöhön tai yritysten yhteiskäyttöön - ilman kompromisseja. Tehokas voimanottokäyttö mahdollistaa monenlaisten työkoneiden käytön. Erinomaisen kääntyvyytensä ansiosta traktoria on helppo hallita myös ahtaissa paikoissa. 2

3 Fendt 411 Vario 115 hv 85 kw Fendt 412 Vario 125 hv 92 kw Fendt 413 Vario 135 hv 99 kw Fendt 414 Vario 145 hv 107 kw Fendt 415 Vario 155 hv 114 kw Maksimiteho ECE R24 Sisältö Johdanto 2-3 Taloudellinen ajoneuvokonsepti 4-5 Mukavuusvarusteltu ja tarkkaan harkittu ohjaamo 6-7 Yksinkertaiset ja älykkäät käyttötoiminnot 8-9 Säästäväistä moottoriteknologiaa Vario-vaihteisto - Etuja kaikilla alueilla Vario -traktorin osat Ajomukavuus ja turvallisuus Renkaat, neliveto ja tasauspyörästön lukot Voimanottokäyttö Tehokkaat hydraulitoiminnot Etukuormaajatyöt pyöräkuormaajatasoa Fendt-lisäarvo Huolto- ja palvelutarjonta Tekniset tiedot 30 Vakio- ja lisävarusteet 31 3

4 Korkean tuottavuuden perustana ovat edulliset käyttötuntikustannukset Alhaiset käyttötuntikustannukset Kun hankintapäätöstä tehtäessä huomioidaan kokonaiskustannukset pelkän hankintahinnan sijaan, tulee mukaan laskea myös käyttökustannukset. Vertailukelpoisin hinta on traktorin kokonaiskustannus käyttötuntia kohden. Käyttökustannuksista merkittävin osa koostuu polttoainekuluista yli 50 %:n osuudella. Muita kustannuksia ovat poistot mukaan lukien jälleenmyyntiarvo sekä huolto-, korjaus- ja muut kustannukset, kuten vakuutukset tai varastointi. 100 % 111 % I Yksi ohjaussauva usean vivun sijaan Ohjaussauvan avulla 400 Vario voidaan kiihdyttää portaattomasti pysähtyneestä tilasta haluttuun nopeuteen. Nopeutta alennetaan kääntämällä ohjaussauvaa vastakkaiseen suuntaan. Portaattomasti 0-50 km/h eteenpäinajossa ja 0-40 km/h taaksepäin ajettaessa - ilman ryömintävaihdetta tai vaihderyhmiä. II I II % 59% Polttoainekulut Kokonaiskustannukset 32% Fendt 30% Kilpailija Poistot/korot Huolto 2 % Korjaukset 4 % Muut kulut 3 % Esimerkkilaskelma Fendt Vario -traktorista ja kilpailijan traktorista kulutustietojen perusteella, lähde maatalouslehti Top Agrar 12/2004 (kilpailijan traktori kulutti 4,4 litraa/h enemmän kuin Fendt-traktori). Dieselpolttoaineen hinta: 1 euro/litra, käyttötuntia 10 vuodessa. Ylivoimainen tuottavuus portaattoman säädön ansiosta Käyttökohde Pinta-ala (ha) Käyttöaika Polttoaineen säästö Seka- 50-2,7 % -6,5 % viljely 100-3,3 % -6,5 % 200-4,3 % -6,8 % Rehun- 50-6,8 % -8,7 % viljely 100-6,6 % -8,3 % 200-5,5 % -8,0 % Viljan- 50-4,4 % -6,5 % viljely 100-4,6 % -6,4 % 200-4,4 % -6,4 % Portaattomaan käyttöteknologiaan sisältyy säästöpotentiaaleja muihin portaattomiin voimansiirtoihin verrattuna kaikissa viljelytyypeissä ja tilakokoluokissa. Lähde: Maatalousviikkolehti Westfalen-Lippe, 5/2001 Nykyaikaisen maatalousyrityksen menestyminen riippuu tänä päivänä ensisijaisesti taloudellisesti optimoiduista tuotantomenetelmistä. Näihin kuuluvat ensi kädessä myös tuotantoon sopeutetut mekaaniset koneet ja laitteet. 400-sarjan Vario tarjoaa erittäin monipuolisen, tehokkaan ja taloudellisen yleiskoneen kaikkien töiden kustannustehokkaaseen suorittamiseen. Tehokas yleistraktori Vario 400-sarjaa on kehitetty edelleen edeltäjiinsä verrattuna kaikilla olennaisilla alueilla, sen tehoa on lisätty, ja sarjaa on täydennetty uusilla malleilla. Kehitystyön tuloksena on erittäin kompakti ja suurivoimainen keskiteholuokan traktori. Rengastusmahdollisuuksia on myös lisätty optimaalisen voimansiirron varmistamiseksi ja maaperän painumisen estämiseksi. 4

5 Erinomainen teho/painosuhde 35 kg/hv (415 Vario) Kattavat lisäpainotusmahdollisuudet sallitun kokonaispainon ansiosta: kg ( Vario) kg ( Vario) Nykyaikainen suurtraktoreiden voimansiirtoteknologia varmistaa alhaiset käyttökustannukset Edulliset muuttuvat kulut pienen polttoaineen kulutuksen ansiosta (203 g/kwh Vario 414) Erinomainen hyötysuhde ja kokonaistaloudellisuus Perusvarusteet vai täysi varustelu? 400-sarjan Varion perusmalli on varustettu kaikilla Variotronic-järjestelmän perustoiminnoilla - mukaan lukien sähköproportionaaliventtiilit. Lisävarusteena siihen on saatavilla myös kaikki mukavuustoiminnot. TMS- ja Variotronic TI -päisteenhallintajärjestelmän avulla 400-sarjan Vario on täydennettävissä nykyaikaisten suurtraktoreiden teknisillä huippuominaisuuksilla. Vakuuttavaa taloudellisuutta Vario-traktorin ratkaiseva etu on sen kokonaistaloudellisuus. Se maksaa takaisin hintansa jokaisen käyttötunnin aikana paremman tuottavuuden ja alhaisempien polttoainekustannusten ansiosta. Plussaa kokonaislaskelmaan tuo vielä Fendt-traktorin hyvä jälleenmyyntiarvo. 400 Vario on viisas ratkaisu kokonaistaloudellisuuden kannalta. 5

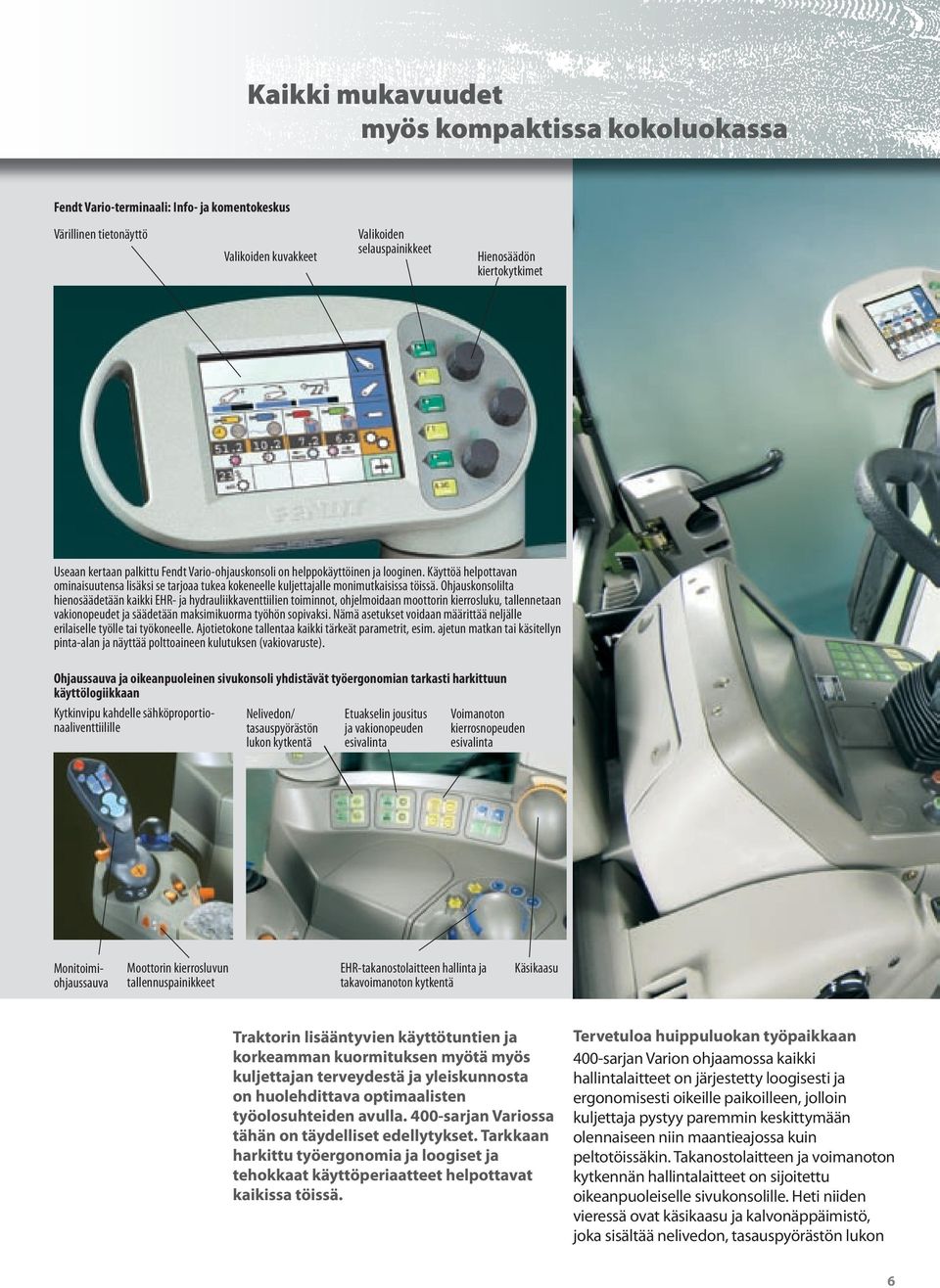

6 Kaikki mukavuudet myös kompaktissa kokoluokassa Fendt Vario-terminaali: Info- ja komentokeskus Värillinen tietonäyttö Valikoiden kuvakkeet Valikoiden selauspainikkeet Hienosäädön kiertokytkimet Useaan kertaan palkittu Fendt Vario-ohjauskonsoli on helppokäyttöinen ja looginen. Käyttöä helpottavan ominaisuutensa lisäksi se tarjoaa tukea kokeneelle kuljettajalle monimutkaisissa töissä. Ohjauskonsolilta hienosäädetään kaikki EHR- ja hydrauliikkaventtiilien toiminnot, ohjelmoidaan moottorin kierrosluku, tallennetaan vakionopeudet ja säädetään maksimikuorma työhön sopivaksi. Nämä asetukset voidaan määrittää neljälle erilaiselle työlle tai työkoneelle. Ajotietokone tallentaa kaikki tärkeät parametrit, esim. ajetun matkan tai käsitellyn pinta-alan ja näyttää polttoaineen kulutuksen (vakiovaruste). Ohjaussauva ja oikeanpuoleinen sivukonsoli yhdistävät työergonomian tarkasti harkittuun käyttölogiikkaan Kytkinvipu kahdelle sähköproportionaaliventtiilille Nelivedon/ tasauspyörästön lukon kytkentä Etuakselin jousitus ja vakionopeuden esivalinta Voimanoton kierrosnopeuden esivalinta Monitoimiohjaussauva Moottorin kierrosluvun tallennuspainikkeet EHR-takanostolaitteen hallinta ja takavoimanoton kytkentä Käsikaasu Traktorin lisääntyvien käyttötuntien ja korkeamman kuormituksen myötä myös kuljettajan terveydestä ja yleiskunnosta on huolehdittava optimaalisten työolosuhteiden avulla. 400-sarjan Variossa tähän on täydelliset edellytykset. Tarkkaan harkittu työergonomia ja loogiset ja tehokkaat käyttöperiaatteet helpottavat kaikissa töissä. Tervetuloa huippuluokan työpaikkaan 400-sarjan Varion ohjaamossa kaikki hallintalaitteet on järjestetty loogisesti ja ergonomisesti oikeille paikoilleen, jolloin kuljettaja pystyy paremmin keskittymään olennaiseen niin maantieajossa kuin peltotöissäkin. Takanostolaitteen ja voimanoton kytkennän hallintalaitteet on sijoitettu oikeanpuoleiselle sivukonsolille. Heti niiden vieressä ovat käsikaasu ja kalvonäppäimistö, joka sisältää nelivedon, tasauspyörästön lukon 6

7 Viimeistelty ohjaamokonsepti auttaa keskittymään olennaiseen Miellyttävän hiljainen työpaikka: ohjaamosta irrallaan oleva, vapaaasentoinen pakoputki Täydellinen työergonomia ja looginen käyttö Korkeus- ja kaltevuussäädettävä ohjauspyörä Nelivedon, tasauspyörästön lukon ja voimanottoakseleiden automaattitoimintojen mukavuuskytkimet Vario-ohjauskeskus hienosäätöjä varten Lisävarusteena TMS- ja Variotronic TI -järjestelmät Kokoontaittuva apumiehen istuin ja etuakselin jousituksen hallintalaitteet sekä vakionopeussäätimen ja voimanoton nopeuden valintapainikkeet. Istuimen oikeaan kyynärnojaan integroitu ohjaussauva sisältää vaihteiston hallintalaitteiden lisäksi kahden hydrauliikkaventtiilin ohjauspainikkeet sekä automaattitoimintojen kytkentäpainikkeet. Kyynärnojaan on sijoitettu lisäksi moottorin kierrosluvun tallennuspainikkeet sekä kytkinvipu. Haluttaessa myös suurtraktorin huipputeknologia Lisävarusteena 400-sarjan Varioon on saatavilla myös traktorinhallintajärjestelmä TMS sekä Variotronic TI -päisteohjausjärjestelmä, joiden ansiosta työ sujuu vieläkin helpommin ja mukavammin. Näiden järjestelmien avulla käyttäjä, niin aloittava kuin ammattilainenkin, suorittaa työn automaattisesti ja erittäin taloudellisesti samalla kun työkoneiden valvontaan jää enemmän aikaa. 7

8 Käyttömukavuutta, jonka arvostus kasvaa tunti tunnilta C Ensiluokkainen ohjaus Kun ohjaussauva työnnetään eteen, Vario kiihdyttää. Nopeutta alennetaan vetämällä kaasuvipua taaksepäin. Taaksepäinajo sujuu yhtä helposti suorittamalla toimenpiteet päinvastoin. Nopea suunnanvaihto saadaan aikaan kääntämällä ohjaussauvaa vasemmalle, jolloin Vario jarruttaa pysähdykseen saakka ja lähtee sen jälkeen liikkeelle toiseen suuntaan. Vakionopeussäädin aktivoidaan helposti siirtämällä ohjaussauvaa oikealle. Ajaminen Fendt Variolla on äärimmäisen helppoa! KYLVÖKONE max Record Edit F1 F2 F3 F4 P1 P3 P2 C F5 ESC Hallintalaitteiden ergonominen sijoittelu: hydrauliikkaventtiilien hallinnan kytkinvipu, moottorin kierrosluvun tallennuspainikkeet ja TMS-järjestelmän (lisävaruste) asetusten ja aktivoinnin liukusäätimet tai painikkeet on sijoitettu aivan kaasuvivun viereen. Variotronic TI Automaattinen päistekäännös hoituu ohjaussauvan napin painalluksella. Aikaa säästyy ja virhetoiminnoilta vältytään myös pitkinä työpäivinä. Neljälle työkoneelle voidaan tallentaa pysyvästi 16 erilaista toimintajaksoa, joista kukin sisältää jopa 13 toimintoa. Fendtin Variotronic-ohjausjärjestelmä on voittanut useita kansainvälisiä palkintoja. Ohjaussauvasta, Varioohjauskeskuksesta ja käyttökonsolista koostuvan Variotronic-järjestelmän käyttö on yksinkertaista ja samalla nerokasta. Käyttäjälle se merkitsee sievoisia etuja taloudellisuudessa sekä käytännön työn tuottavuudessa. Yksinkertaiset ja älykkäät käyttötoiminnot Jo 400-sarjan Varion perusversiossa on erilaisia automaattisia toimintoja, jotka suorittavat työn puolestasi. Näitä ovat esimerkiksi automaattinen voimanotto, joka kytkee ja irrottaa voimanoton nostolaitteen korkeuden mukaisesti. Automaattinen nelivedon ja tasauspyörästön lukon kytkentä toimii nopeudesta ja ohjauskulmasta riippuen vapautuen aina ennen päistekäännöstä. 8

9 Monitoimiohjaussauva lisää käyttömukavuutta Vakionopeussäädin Portaaton suunnanvaihto (päistekäännös) Stop-andgo-toiminnolla Nelivedon, tasauspyörästön lukon ja voimanottoakseleiden automaattitoimintojen mukavuuskytkimet Moottorin kierrosluvun tallennus ISO-BUS-yhteensopivien työkoneiden ohjaus (lisävaruste) Variotronic TI -päisteohjaus (lisävaruste) ISO-BUS-yhteensopivien työkoneiden ohjaus Lisävarusteena olevasta Fendttyökoneohjauksesta koituu etuja pienten hankintakustannusten ja lisääntyneen käyttömukavuuden kautta. Ilman työkoneohjausta jokaiselle työkoneelle tarvitaan oma ohjauskonsolinsa. 400-sarjan Variossa ISO- BUS- ja LBS-yhteensopivia työkoneita voidaan ohjata suoraan ohjaussauvalla ja Varioohjauskonsolin kautta. Käytössä on näin yhtenäinen ja yksinkertainen ohjauslogiikka ja optimaalinen työskentelyergonomia. Variotronic TI -päisteohjaus Lisävarusteena 400-sarjan Varioon on saatavilla myös traktorinhallintajärjestelmä TMS sekä Variotronic TI -päisteohjausjärjestelmä, joiden ansiosta työ sujuu vieläkin helpommin ja mukavammin. Näiden järjestelmien avulla käyttäjä, niin aloittava kuin ammattilainenkin, suorittaa työn automaattisesti ja erittäin taloudellisesti samalla kun työkoneiden valvontaan jää enemmän aikaa. 9

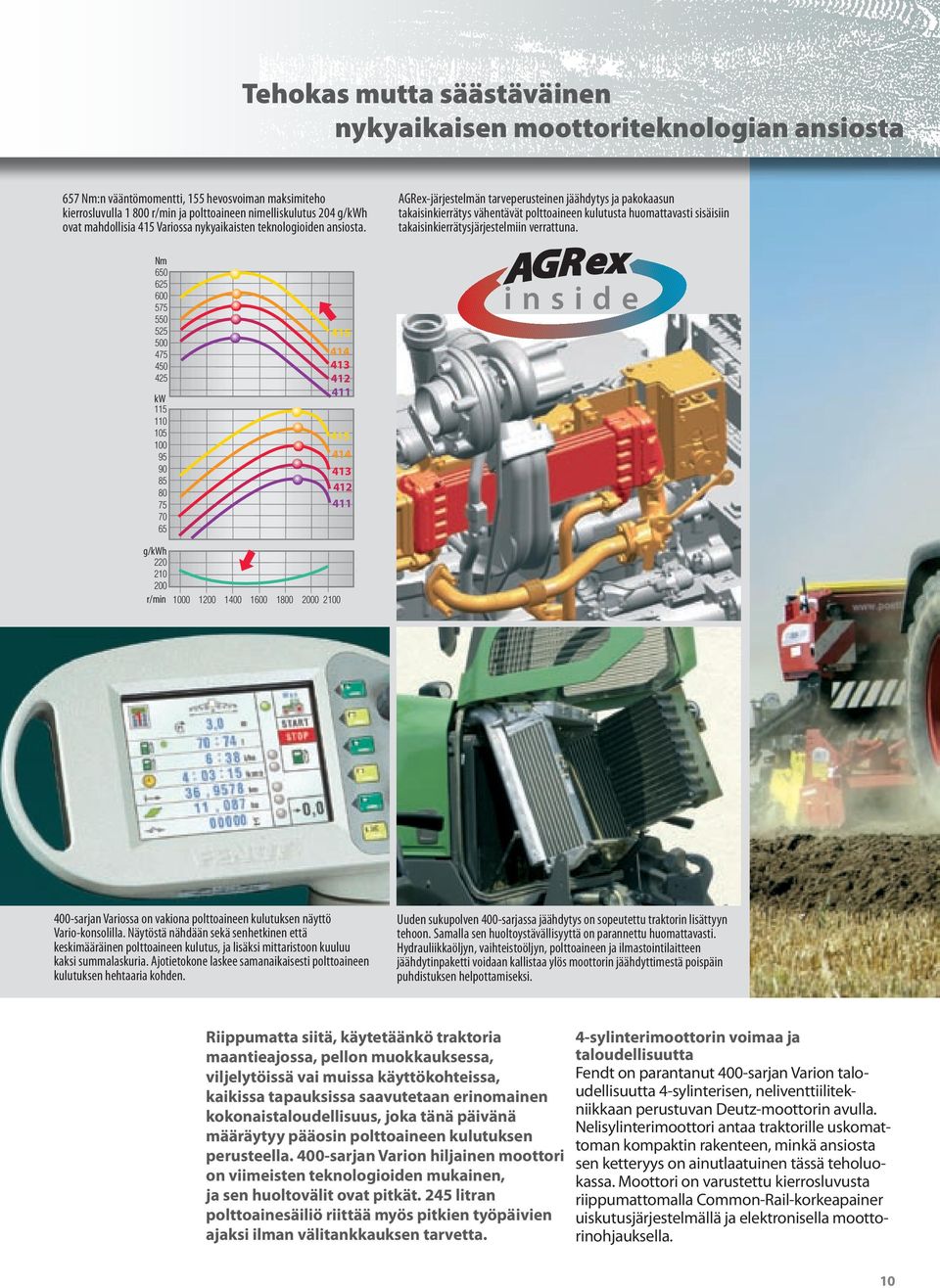

10 Tehokas mutta säästäväinen nykyaikaisen moottoriteknologian ansiosta 657 Nm:n vääntömomentti, 155 hevosvoiman maksimiteho kierrosluvulla r/min ja polttoaineen nimelliskulutus 204 g/kwh ovat mahdollisia 415 Variossa nykyaikaisten teknologioiden ansiosta. AGRex-järjestelmän tarveperusteinen jäähdytys ja pakokaasun takaisinkierrätys vähentävät polttoaineen kulutusta huomattavasti sisäisiin takaisinkierrätysjärjestelmiin verrattuna. Nm kw ,3 63,6 61,2 58,6 56, ,5 51, , , , , , , ,2 88,4 i n s i d e g/kwh r/min sarjan Variossa on vakiona polttoaineen kulutuksen näyttö Vario-konsolilla. Näytöstä nähdään sekä senhetkinen että keskimääräinen polttoaineen kulutus, ja lisäksi mittaristoon kuuluu kaksi summalaskuria. Ajotietokone laskee samanaikaisesti polttoaineen kulutuksen hehtaaria kohden. Uuden sukupolven 400-sarjassa jäähdytys on sopeutettu traktorin lisättyyn tehoon. Samalla sen huoltoystävällisyyttä on parannettu huomattavasti. Hydrauliikkaöljyn, vaihteistoöljyn, polttoaineen ja ilmastointilaitteen jäähdytinpaketti voidaan kallistaa ylös moottorin jäähdyttimestä poispäin puhdistuksen helpottamiseksi. Riippumatta siitä, käytetäänkö traktoria maantieajossa, pellon muokkauksessa, viljelytöissä vai muissa käyttökohteissa, kaikissa tapauksissa saavutetaan erinomainen kokonaistaloudellisuus, joka tänä päivänä määräytyy pääosin polttoaineen kulutuksen perusteella. 400-sarjan Varion hiljainen moottori on viimeisten teknologioiden mukainen, ja sen huoltovälit ovat pitkät. 245 litran polttoainesäiliö riittää myös pitkien työpäivien ajaksi ilman välitankkauksen tarvetta. 4-sylinterimoottorin voimaa ja taloudellisuutta Fendt on parantanut 400-sarjan Varion taloudellisuutta 4-sylinterisen, neliventtiilitekniikkaan perustuvan Deutz-moottorin avulla. Nelisylinterimoottori antaa traktorille uskomattoman kompaktin rakenteen, minkä ansiosta sen ketteryys on ainutlaatuinen tässä teholuokassa. Moottori on varustettu kierrosluvusta riippumattomalla Common-Rail-korkeapainer uiskutusjärjestelmällä ja elektronisella moottorinohjauksella. 10

11 4-venttiilimoottori 4,04 litran iskutilavuudella: Maksimiteho 155 hv kierrosluvulla r/min (ECE R24) ja 657 Nm:n vääntömomentti (415 Vario) Common Rail -korkeapaineruiskutusjärjestelmä jopa barin ruiskutuspaineella Elektroninen moottorinohjaus EDC 7 Ulkoinen pakokaasun takaisinkierrätysjärjestelmä AGRex varmistaa mahdollisimman pienen polttoaineen kulutuksen ja ympäristöystävällisyyden Visco-puhallin optimoi moottorin jäähdytyksen Pienempi polttoaineen nimelliskulutus: 204 g/kwh 245 litran polttoainesäiliö riittää pitkillekin työpäiville 500 tunnin huoltoväli 100-prosenttinen yhteensopivuus RMEpolttoaineen kanssa kahden öljyvoidellun korkeapaineruiskutuspumpun ansiosta AGRex - säästäväinen ja ympäristöystävällinen Korkean teknologian ruiskutusjärjestelmä ja tehokas ulkoinen pakokaasun takaisinkierrätysjärjestelmä AGRex täydentävät toisiaan. Takaisinjohdetun pakokaasun jäähdytyksen ja oikean annostelun avulla saavutetaan optimaalinen palaminen, jolloin polttoainetta kuluu huomattavasti vähemmän kuin yksinkertaisissa sisäisissä pakokaasun takaisinkierrätysjärjestelmissä. Täysin yhteensopiva RMEpolttoaineen kanssa Myös 400-sarjan Vario on täysin yhteensopiva RME-polttoaineen kanssa kuten kaikki Fendt-traktorit aina vuodesta 1995 lähtien. Fendt on hyväksynyt DIN EN standardin mukaisen rapsimetyyliesterin käytön täydellisesti valmistajan teknisissä vaatimuksissa. Omistajalle tämä merkitsee kustannussäästöjä, sillä traktoriin ei tarvita minkäänlaisia muutoksia, eikä RME:n käyttö vaadi mitään lisävakuutuksia. 11

12 Nauti Vario-traktorin eduista - maantiellä, pellolla ja tankkausasemalla Käyttökohde Käyttöaika Polttoaineen kulutus Niittäminen -10 % -10 % Siilomaissin leikkaus -10 % -10 % Perunannosto -5 % -10 % Karheaminen - kylvö -5 % -10 % Äestäminen -5% -10 % Maan kuohkeutus -3 % -3 % Auraus -3 % -3 % Säästöpotentiaali erilaisissa töissä on selkeä. Arvokasta työaikaa säästyy suuremman pinta-alan käsittelyn ansiosta samalla, kun polttoainetta kuluu vähemmän. Lähde: FH Nürtingen 35,0 km/h 40,0 km/h 50,0 km/h 6 α= 30ϒ 1 2 α= 45ϒ Fendt Vario - Parempi kuin mikään muu portaaton voimansiirto. Voit hyödyntää tehoreservejä, joita ei ole saatavilla edes nykyaikaisissa portaattomissa vaihteistoissa. β= 45ϒ I II Moottorin vääntömomentti Hydraulinen voimansiirto Mekaaninen voimansiirto Voimanottokäyttö Neliveto 1. Vääntövärähtelynvaimennin 2. Planeettavaihde 3. Kehäpyörä 4. Aurinkopyörä 5. Planeettapyörästön kannatin 6. Hydraulipumppu 7. Hydraulimoottori 8. Kokooja-akseli 10 km/h 10 km/h 10 km/h 10 km/h 10 km/h Moottorin kierrosluku Polttoaineen kulutus Automaattisesti taloudellinen ajotapa lisävarusteena olevan traktorin hallintajärjestelmän (TMS) ansiosta Kun TMS-järjestelmä on aktivoitu, traktorin elektroniikka huolehtii moottorin ja vaihteiston ohjauksesta. Tämä merkitsee erinomaista mukavuutta kuljettajalle, jonka ei tarvitse tehdä muuta kuin määrittää haluttu nopeus - TMS huolehtii muusta. Kuvasta näemme, että traktorin kierrosluku on alhaisempi sen ajaessa tasaisessa maastossa. Kun kuormitus kasvaa rinteessä, TMS nostaa moottorin kierroslukua. Kun kuormitus taas alenee (tasaisessa maastossa tai alamäessä), myös ruiskutusmäärää pienennetään välittömästi. Tällä tavoin saavutetaan automaattisesti taloudellinen ajotapa, sillä TMS käyttää traktoria mahdollisimman pienellä moottorin kierrosnopeudella. Traktorin tuottavuus ja sitä kautta kokonaisinvestoinnin tuotto määräytyvät tänä päivänä aivan olennaisesti polttoaineen kulutuksen perusteella. Säästäväinen moottori luo näille perustan, mutta lisäksi on tärkeää pitää moottori aina sen optimaalisella taloudellisuustasolla pyrkien samalla mahdollisimman suuren pinta-alan käsittelyyn. Ei lainkaan vaikeaa Fendtin Vario-käyttökonseptilla. Ilman kompromisseja kaikissa käyttökohteissa Vastaavaa joustavuutta pystyvät tarjoamaan ainoastaan Fendtin Vario-vaihteistot. Kaikki nopeudet väliltä 30 m/h ja 50 km/h ovat mahdollisia portaattomasti ja jatkuvasti. Niinpä 400-sarjan Vario sopii erinomaisesti juuri sekaviljelyyn. Ketterän traktorin portaattomasti säätyvän vaihteiston ja tehokkaan voimanoton edut ovat erityisen hyvin havaittavissa peltoviljelyn ja juurikasviljelyn käyttökohteissa. 12

13 Maksimaalinen työteho optimaalisella polttoaineen kulutuksella Jopa 10 prosenttia suurempi pinta-alan käsittely optimaalisesti sovitetun ajonopeuden ansiosta Maksiminopeus 50 km/h alhaisilla moottorin kierroksilla (1 700 r/min) Polttoaineen säästö jopa 10 % Super-ryömintä (nopeudesta 30 m/h lähtien) Käyttö ohjaussauvalla usean vivun sijaan Ajomukavuutta lisäävä turbiinikytkintoiminto Portaaton suunnanvaihto (päistekäännös) ilman kulumista Stop-and-go-toiminto Lisävarusteena oleva traktorinhallintajärjestelmä TMS lisää edelleen käyttömukavuutta Fendt Vario: parempi kuin portaaton voimansiirto Portaattomasti säätyvän nopeuden ansiosta voit hyödyntää tehoreservit, joiden veroisia ei ole saatavilla edes nykyaikaisissa kuormituksen mukaan säätyvissä vaihteistoissa. Perinteisessä vaihteistossa vaihde on juuri portaiden vuoksi aina joko yhtä pykälää liian suuri tai yhtä liian pieni. Vario-järjestelmässä voidaan hyödyntää myös portaiden väliset nopeusalueet. Tämä merkitsee keskeytymätöntä voimavirtaa. Sisältää erikoisvarusteet Taloudellisten näkökohtien lisäksi portaattomasti säätyvä käyttö sisältää ainutlaatuisia etuja ajomukavuuteen liittyen. Ryömintävaihdetta ei enää tarvita, sillä se on integroitu Variovaihteistoon. 400-sarjan Vario-traktorin turbiinikytkintoiminto tekee liikkeelle lähdöstä pehmeän. 13

14 Tekniikka pähkinänkuoressa 2. sukupolven Fendt 400 Vario on kehitetty sekatalous- ja viljelykäyttöön tarkoitetusta täydellisestä yleistraktorista. Sarjan viisi eri mallia tarjoavat tehoa 115 hevosvoimasta 155 hevosvoiman maksimitehoon, ja ketterästi kääntyvä traktori soveltuu varsin monenlaisiin käyttökohteisiin. 1. Etuakselin pyörien suurin kääntymä Hydropneumaattinen etuakselin jousitus tasonsäädöllä (lukittava) 3. Etunostolaite (lisävaruste) 4. Etuvoimanotto (lisävaruste) 5. Planeettavaihteisto 6. 4,04 litran Deutz-moottori, 4-venttiilitekniikka 7. Ahtoilmajäähdytys 8. Ulkoinen pakokaasun takaisinkierrätys AGRex 9. Portaattomasti säätyvä Variovaihteisto 10. Planeettavaihde 11. Hydraulimoottori 12. Hydraulipumppu 13. Koteloitu nelivetokytkin 14. Typpiakku (jousitus) litran polttoainesäiliö 16. Planeetta-akseli 17. Takapyörien lamellijarru 18. Irrotettava työkalulaatikko 19. Kallistettava mukavuusvarusteltu ohjaamo 20. Ohjaamon etulaakerointi Silent-laakerilla 21. Ohjaamon mekaaninen jousitus (lisävarusteena ohjaamon ilmajousitus) 22. Ilmajousitettu Fendt-istuin 23. Monitoimiohjaussauva portaattoman Vario-vaihteiston hallintaan 24. Vario-ohjauskonsoli 25. Lisätyövalot i n s i d e

15

16 Nopeaa kuljetusta 50 km/h mukavasti ja turvallisesti Jousitusjärjestelmien yhdistelmä Heilahduksenvaimennus (1), ohjaamon mekaaninen jousitus (2) ja tasonsäädöllä varustettu etuakselin jousitus (3) saavat yhdessä aikaan kuorma-autoa vastaavan ajomukavuuden. Samalla myös turvallisuus paranee huomattavasti, kun vaara traktorin heilahtelusta työkoneen vaikutuksesta vähenee selkeästi. Etuakselin kuormitus pysyy tasaisena, jolloin ohjattavuus säilyy hyvänä Lisävarusteena ohjaamon ilmajousitus Ilmajousitetussa ohjaamossa takalaakerointi on kytketty jousivaimentimiin. Jousivaimentimissa on automaattinen tasonsäätö, joka sovittaa jousituksen erilaisiin kuormituksiin. Ohjaamon mekaaninen jousitus Etuosan hydraulinen jousitus ja takana sijaitsevat teräsjousivaimentimet siirtävät ohjaamoa pituussuunnassa. Integroidun kallistuksen vakautuksen ansiosta kuljettaja voi työskennellä rentoutuneesti ohjaamoon kohdistuvien kuormittavien iskujen ja liikkeiden puuttuessa. Etuakselin jousitus Jousitukseen laakeroitu nivelakseli tunnistaa maaperän epätasaisuudet ja välittää ne jousitukseen. Kahden sylinterin männät ja öljynsyöttö aktivoivat typpiakun, joka vaimentaa iskut. Tavarankuljetus on yhä merkittävämmässä asemassa myös kompakteilla vakiotraktoreilla, ja siihen käytetään nykyisin noin 40 prosenttia traktorin kokonaiskäyttöajasta. 400-sarjan Varion kuljetusnopeus 50 km/h polttoainetta säästävällä kierrosluvulla r/min varmistaa sujuvat kuljetukset ja samanaikaisesti erinomaisen ajomukavuuden ja turvallisuuden. Ajomukavuudesta huolehditaan kolmella erilaisella jousitusjärjestelmällä. Taattua ajomukavuutta Tasonsäädöllä varustettu etuakselin jousitus, heilahduksen vaimennus ja ohjaamon mekaaninen tai pneumaattinen (lisävaruste) jousitus varmistavat eriomaisen ajomukavuuden myös raskaiden työkoneiden yhteydessä. Samanaikaisesti myös turvallisuus paranee. Traktorin tasaisemman liikkeen ansiosta ajoneuvon vakaus on hyvä jarrutustilanteessa ja ohjattavuus säilyy hyvänä. 16

17 Kuljetusnopeus 50 km/h alhaisilla moottorin kierrosluvuilla (1 700 r/min) Heilahduksenvaimennuksella varustettu EHR Erinomainen ajoturvallisuus ja ajomukavuus Ohjaamon mekaaninen jousitus lisää ajomukavuutta (vakiovaruste), ilmajousitus saatavana lisävarusteena Tasonsäädöllä varustettu etuakselin jousitus - lukitus etukiinnitteisten työkoneiden ohjausta varten Tehokas jarrujärjestelmä Life-Time-konseptilla: integroitu märkä lamellijarru Vankka valurunko Ajoturvallisuutta kaikissa tilanteissa Takapyörien kahdesta integroidusta lamellijarrusta ja etupyörien nelivetokytkennästä koostuva käytännössä huoltovapaa nelipyöräjarrutusjärjestelmä huolehtii traktorin turvallisesta jarrutuksesta. Ajoturvallisuutta edistää myös tasonsäädöllä varustettu etuakselin jousitus, joka vaikuttaa huomattavasti myös ajomukavuuden parantumiseen. Eteen kiinnitettyjen työkoneiden ohjausta varten jousitus on lukittavissa napin painalluksella. Ajomukavuuden varmistava ohjaamon jousitus 400-sarjan Varion ohjaamon vakiovarusteluun kuuluu ohjaamon mekaaninen jousitus. Etuosan kartiolaakeroitu jousitus ja takana sijaitsevat teräsjousivaimentimet integroidulla kallistuksen vakautuksella ottavat vastaan kuormitusiskut ja liikkeet. Lisävarusteena saatava ohjaamon ilmajousitus lisää edelleen työskentelymukavuutta ja turvaa kuljettajan hyvinvoinnin ja terveyden pitkistä työpäivistä huolimatta. 17

18 Rengastusmahdollisuudet kaikkiin vaatimuksiin kääntymisketteryyden kärsimättä Hyvä kääntyvyys lyhyen akselivälin ansiosta Lyhyt akseliväli, mm, ja joko 4,95 metrin tai 4,75 metrin kääntösäde tekevät 400-sarjan Variosta kompaktin ja ketterän tehopakkauksen. Traktorin kääntyvyyttä voidaan parantaa vielä lisää lisävarusteena saatavana olevilla kääntyvillä etulokasuojilla, jotka mahdollistavat maksimaalisen pyörän kääntymisen. 400-sarjan Varioon voidaan asentaa riviviljelyyn soveltuva rengaskoko 270/95 R32 edessä ja 270/95 R48 takana. 500 mm:n maavara (malleissa 414 ja 415 myös 530 mm rengaskoolla 270/95 R36 1) edessä ja 320/90 R50 1) takana) mahdollistaa tällöin myös kasviensuojeluaineiden ja lannoitteiden levittämisen myöhemmällä kasvukaudella. Mahdollisimman pieni maanpaine on ehdoton edellytys menestyvässä maanviljelyssä ja nurmialueiden hoidossa. 400-sarjan Varion rengastusmahdollisuudet ulottuvat aina etupyörien kokoon 480/60 R28 ja takapyörien kokoon 650/60 R38 saakka (malleissa 414 ja 415 myös 540/65 R26 edessä ja 650/65 R38 takana). Tällaisella rengastuksella maanpaine on mahdollisimman pieni. Nerokas nelivedon ja tasauspyörästön lukitustekniikka Valitun tason mukaisesti nelivedon ja tasauspyörästön lukot kytkeytyvät ja vapautuvat automaattisesti ohjauskulmasta tai nopeudesta riippuen. Valittaessa nelivedon 100-prosenttinen käyttö tai tasauspyörästön 100-prosenttinen lukitus toiminnot kytkeytyvät pitkäkestoisesti. Kumpikin toiminto voidaan kytkeä tai vapauttaa niin automaattikäytöllä kuin 100 prosentin kuormituksellakin. Maan voimakkaasta tiivistymisestä on haittaa sekä peltoviljelyssä että nurmialueiden hoidossa. Oikealla rengastuksella haitallinen vaikutus voidaan estää. 400-sarjan Varion etuja ovat sen kevyt tyhjäpaino ja monipuoliset rengastusmahdollisuudet. Lisäpainoja voidaan aina kiinnittää joustavasti käyttötarpeen mukaisesti. Käyttömahdollisuuksien koko kirjo 400-sarjan Varion teho/paino-suhde on parhaimmillaan 35 kg/hv (415 Vario), mikä antaa sille erinomaista ketteryyttä kg:n sallitun kokonaispainon (9 500 kg malleissa 414 ja 415) ansiosta hyötykuormaa on riittävästi myös raskaille työkoneille. Vetotöissä ja etukuormaajan käytön yhteydessä käytettävissä on takapyörien vannepainoista ja etuosan lisäpainoista koostuva viimeistelty lisäpainokonsepti. 18

19 Erinomainen kääntyvyys ja hyvä näkyvyys kompaktin koon ansiosta Akseliväli: 2,42 metriä Kääntösäde: 4,95 metriä (4,75 metriä malleissa 414 ja 415) Riviviljelyyn soveltuva rengastusmahdollisuus: 320/90 R50 takana 1) 270/95 R36 edessä 1) (414 Vario ja 415 Vario) Optimaalinen pelto- ja erikoisviljelyn tarpeisiin portaattomalla käytöllä alkaen nopeudesta 30 m/h Sähköhydraulinen nelivedon ja tasauspyörästön lukon kytkentä mukavuuskytkimellä (kytkettävissä kuormitettuna) Taka-akselin tasauspyörästön lukitus 100 %:n lukituksella Locomaticetutasauspyörästön lukko Pieni, kompakti ja ketterä Nelisylinterimoottorin ansiosta 400-sarjan Vario on mittasuhteiltaan hyvin kompakti, jolloin se kääntyy ketterästi ja tarjoaa hyvän näkyvyyden. Hyvästä kääntyvyydestä on etua työkoneiden vaivattoman kiinnityksen lisäksi myös peltoja viljelytöissä nopeiden päistekäännösten ansiosta. Oikea rengastus kaikkiin käyttökohteisiin 400-sarjan Variossa on varsin laajat rengastusmahdollisuudet. Riviviljelyn tarkoituksiin voidaan asentaa rengasyhdistelmä 270/95 R36 1) eteen ja 320/90 R50 1) taakse. Tällöin taka-akselin pyörien ulkohalkaisija on mm. Maaperän painumisen ja tiivistymisen estämiseksi paras mahdollinen rengastus on 480/60 R28 edessä ja 650/60 R38 takana. Tällainen rengastus tuottaa yhdessä 4-sylinterisen traktorin kevyen tyhjäpainon kanssa mahdollisimman vähäisen maaperän tiivistymisen. 1) kolmannen osapuolen lisävarusteita, vain mallit 414 ja

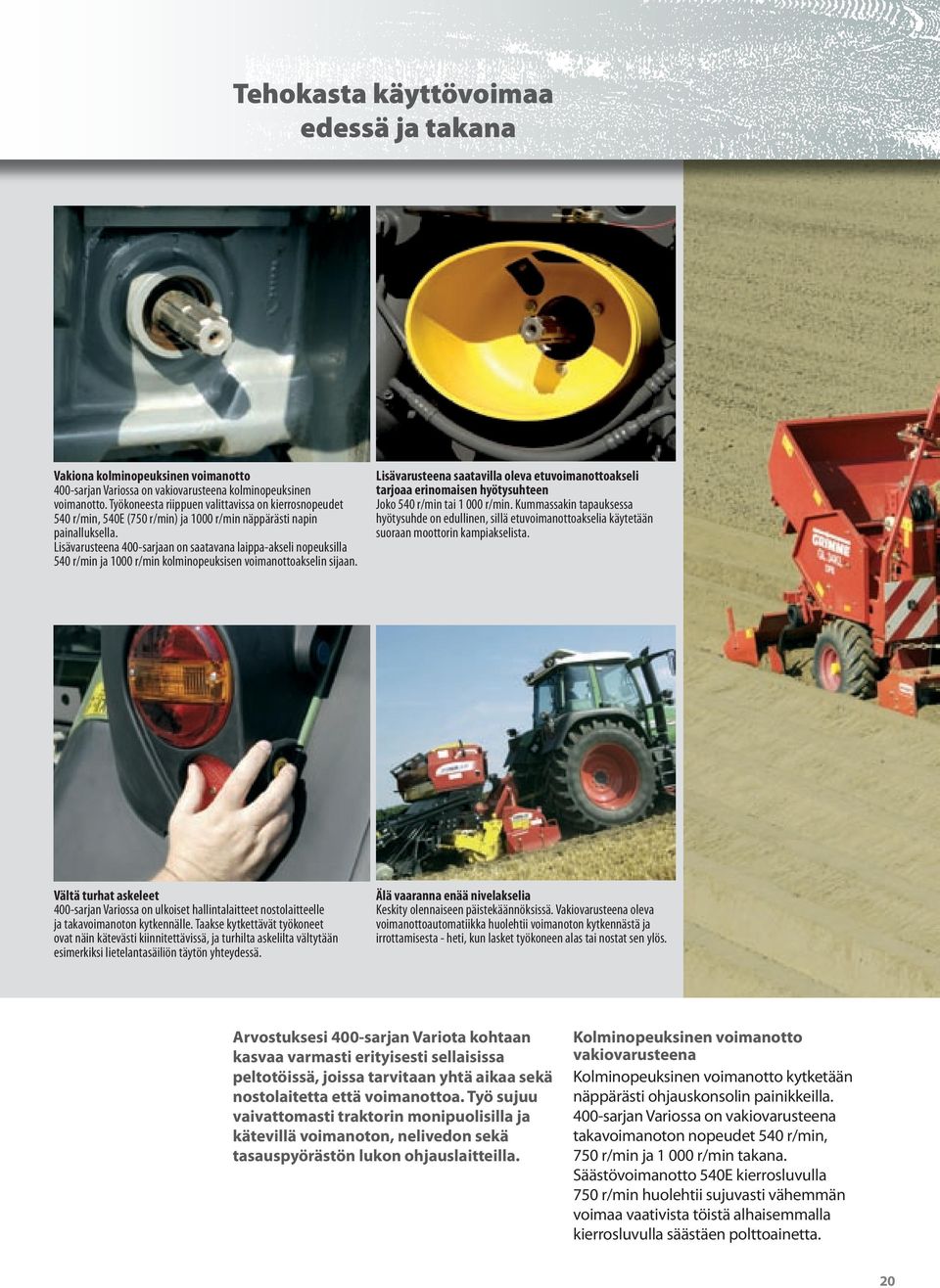

20 Tehokasta käyttövoimaa edessä ja takana Vakiona kolminopeuksinen voimanotto 400-sarjan Variossa on vakiovarusteena kolminopeuksinen voimanotto. Työkoneesta riippuen valittavissa on kierrosnopeudet 540 r/min, 540E (750 r/min) ja 1000 r/min näppärästi napin painalluksella. Lisävarusteena 400-sarjaan on saatavana laippa-akseli nopeuksilla 540 r/min ja 1000 r/min kolminopeuksisen voimanottoakselin sijaan. Lisävarusteena saatavilla oleva etuvoimanottoakseli tarjoaa erinomaisen hyötysuhteen Joko 540 r/min tai r/min. Kummassakin tapauksessa hyötysuhde on edullinen, sillä etuvoimanottoakselia käytetään suoraan moottorin kampiakselista. Vältä turhat askeleet 400-sarjan Variossa on ulkoiset hallintalaitteet nostolaitteelle ja takavoimanoton kytkennälle. Taakse kytkettävät työkoneet ovat näin kätevästi kiinnitettävissä, ja turhilta askelilta vältytään esimerkiksi lietelantasäiliön täytön yhteydessä. Älä vaaranna enää nivelakselia Keskity olennaiseen päistekäännöksissä. Vakiovarusteena oleva voimanottoautomatiikka huolehtii voimanoton kytkennästä ja irrottamisesta - heti, kun lasket työkoneen alas tai nostat sen ylös. Arvostuksesi 400-sarjan Variota kohtaan kasvaa varmasti erityisesti sellaisissa peltotöissä, joissa tarvitaan yhtä aikaa sekä nostolaitetta että voimanottoa. Työ sujuu vaivattomasti traktorin monipuolisilla ja kätevillä voimanoton, nelivedon sekä tasauspyörästön lukon ohjauslaitteilla. Kolminopeuksinen voimanotto vakiovarusteena Kolminopeuksinen voimanotto kytketään näppärästi ohjauskonsolin painikkeilla. 400-sarjan Variossa on vakiovarusteena takavoimanoton nopeudet 540 r/min, 750 r/min ja r/min takana. Säästövoimanotto 540E kierrosluvulla 750 r/min huolehtii sujuvasti vähemmän voimaa vaativista töistä alhaisemmalla kierrosluvulla säästäen polttoainetta. 20

21 Kolminopeuksinen voimanotto mukavuuskytkimillä (540/540E/1 000 r/min) Lisävarusteena laipallinen voimanottoakseli takana (540/1 000 r/min) Voimanoton kytkentä kalvonäppäimistön painikkeilla Voimanottoautomatiikka (automaattinen kytkentä nostolaitteen korkeuden perusteella) Takavoimanottoakselin ulkoinen ohjaus Voimanoton/moottorin kierrosluvun ulkoinen säätö (TMS-järjestelmän yhteydessä) Erityisen korkean hyötysuhteen tuottaa lisävarusteena oleva etuvoimanottoakseli, jota pyöritetään suoraan moottorin kampiakselista. Toimitusvaihtoehdot ovat joko 540 r/min tai 1000 r/min. Voimanottoautomatiikka ohjaa herkkätuntoisesti työkoneita kulloisenkin tehontarpeen mukaisesti. Samalla saadaan etua voimanoton komponenttien pitemmästä käyttöiästä ja alhaisemmista konekustannuksista. Automaattiset toiminnot 400-sarjan traktoreissa on vakiovarusteena tunnettu ja arvostettu automaattinen voimanotto. Se kytkee tai irrottaa voimanottoakselin automaattisesti nostolaitteen korkeuden mukaisesti. 400-sarjan Vario tarjoaa käyttömukavuutta sekä ohjaamon sisä- että ulkopuolella. Sähköhydraulista voimanottoa voidaan ohjata myös traktorin ulkopuolelta taustavalaistulta konsolilta. 21

22 Tehokkaat hydraulitoiminnot nykyaikaisille työkoneille Sähköventtiilit: työskentely- ja käyttömukavuutta vailla vertaa Virtausmäärän lisäys Virtausmäärän vähennys Lukitus Aikatoiminnon aktivointi Aikatoiminnon asetus Toimintajärjestyksen aktivointi Ulkoisen venttiiliohjauksen aktivointi Sähköproportionaaliventtiileitä ohjataan ohjaussauvalla ja kytkinvivulla. Venttiilit ovat kaksitoimisia, mutta niitä voidaan käyttää myös yksitoimisesti, ja saatavilla on myös kellunta-asento. Kahta ensimmäistä venttiiliä ohjataan kätevästi kytkinvivulla. Venttiilitoimintojen säätö Vario-konsolilta on erittäin sujuvaa. Kiertokytkimen ja toimintopainikkeiden avulla voidaan säätää helposti ja täsmällisesti kaikkien sähköproportionaaliventtiilien virtausmäärät ja toiminta-ajat, määrittää niiden toimintajärjestys tai aktivoida venttiilin ulkoinen ohjaus. Lisävarusteena huippuluokan etunostolaite 400-sarjan Varion lisävarusteena toimitettava integroitu etunostolaite on harkittu aina viimeistä yksityiskohtaa myöten. Esimerkiksi ylävarsi voidaan pitää ajoneuvossa taittamatta, myös silloin kun sitä ei tarvita. Lisävarusteena yhden hydrauliikkaventtiilin ulkoinen ohjaus 400-sarjan Variossa on lisävarusteena yhden hydrauliikkaventtiilin ulkoinen ohjaus, joka helpottaa esimerkiksi työkoneen kiinnitystä hydraulisen ylävarren käytön yhteydessä. Nykyaikaiset työkoneet vaativat yhä enemmän joustavuutta ja suorituskykyä traktorin hydrauliikalta. Taloudellinen käyttö edellyttää nopeita nostoliikkeitä ja suuria öljyn virtausmääriä. Kuormantuntevan hydrauliikan (Load- Sensing) ja sähköhydraulisten venttiiliensä ansiosta 400-sarjan Vario on varustettu parhaalla mahdollisella tavalla mukavaa käyttöä ajatellen. Tehokas hydrauliikkajärjestelmä 400-sarjan Varion varustukseen kuuluu kuormantunteva hydrauliikkajärjestelmä (Load- Sensing). Nykyaikaiset aksiaalimäntäpumput syöttävät tarkalleen tarvitun määrän hydrauliikkaöljyä - jopa 75 litraa minuutissa (lisävarusteena 110 l/min). Traktorin eteen tai taakse kiinnitetyille työkoneille hydrauliikkaöljyä voidaan ottaa enintään 38 litraa. Hydrauliikan ja vaihteiston öljyjärjestelmät ovat erilliset, mikä mahdollistaa myös bioöljyn käytön hydrauliikkajärjestelmässä. 22

23 Kuormantunteva hydrauliikka (Load-Sensing) Hydrauliikkaöljyn virtausmäärä: 75 l/min (lisävarusteena 110 l/min) Hydrauliikkaöljyn jäähdytin Maksiminostokorkeus:Takana: 65,2 kn (74,5 kn malleissa 414 ja 415) Edessä: 31,0 kn (lisävaruste) EHR-takanostolaite - Heilahduksenvaimennus - Pikanosto - Nostokorkeuden rajoitin - Alaslaskun kuristus - Asento-, veto- ja yhdistelmäsäätö - Ulkoinen ohjaus Integroitu etunostolaite (lisävaruste), kaasuvaimennin Sähköhydrauliikkaventtiilit (ulkoinen ohjaus lisävarusteena) Kytkinvipu Hydrauliikkaöljyn ulosotto enintään: 38 l Erilliset öljyjärjestelmät vaihteistolle ja hydrauliikalle Bioöljyn käyttömahdollisuus hydrauliikkajärjestelmässä EHR-takanostolaite reiluilla voimavaroilla Sähköhydraulinen takanostolaite 65,2 kn:n maksiminostovoimallaan varmistaa, että myös raskaat tähän teholuokkaan kuuluvat työkoneet nousevat maksimikorkeuteen ilman ongelmia. Vakiovarusteena oleva heilahduksenvaimennus estää traktorin keinahtelun työkoneita kuljetettaessa nostolaitteen aktiivisten nostoja laskuliikkeiden ansiosta. Integroitu etunostolaite vaimennuksella Lisävarusteluun kuuluvan etunostolaitteen maksiminostovoima on 31,0 kn, mikä mahdollistaa jopa 2,1 tonnia painavien etukiinnitteisten työkoneiden luotettavan noston. Integroitu kaasuvaimennin huolehtii ajoturvallisuuden ja ajomukavuuden säilymisestä myös näin korkeilla kuormilla. 23

24 Portaaton kuormausmestari uuden Fendt CARGO-järjestelmän ansiosta Uuden Fendt CARGO-lukon avulla CARGO-etukuormaaja on kiinnitettävissä ja irrotettavissa entistä nopeammin ja helpommin. Puoliautomaattisella lukituksella vältytään usein vaikeapääsyisissä paikoissa sijaitsevien lukituspulttien kiinnittämiseltä. Samanaikaisesti järjestelmä tarjoaa optimaalisen työturvallisuuden, sillä etukuormaaja lukittuu välittömästi käynnistyksen jälkeen. Fendtin CARGO-lukko on automaattisesti kiristyvä ja täten erittäin huoltoystävällinen. Vakiovarusteluun kuuluva kytkinvipu parantaa käyttömukavuutta. Etukuormaajan ohjaus sujuu herkkätuntoisesti yhden ainoan vivun avulla. Lisävarusteena saatavana olevalla CARGO-mukavuuskytkimellä ohjataan 3. ja 4. hydrauliikkapiirin lisäksi myös hydraulista työkalun lukitusta, ja etukuormaajan vaimennusjärjestelmä voidaan aktivoida kätevästi kytkinvivulla. D CARGO Malli 4X/75 4X/80 A B E C CARGO 415 A Kaivusyvyys (mm) B Nostokorkeus (mm) C Kauhan tyhjennysleveys (mm) B = 3,5 m C Kauhan tyhjennysleveys (mm) B = max D Kauhan tyhjennyskulma E Kääntökulma taakse Jatkuva nostovoima (kn) 19,4 22,6 Maksiminostovoima (kn) 22,5 26,2 400-sarjan Vario varustettuna Fendtin alkuperäisellä CARGO-etukuormaajalla tarjoaa erinomaisen lähtökohdan etukuormaajatöiden miellyttävään suorittamiseen. 1) rengastuksesta riippuen Nykyaikaisten etukuormaajien samoin kuin traktoreiden tehovaatimukset ovat kasvaneet. Fendtin vastaus tähän on nimeltään Fendt CARGO-järjestelmä. Rakenteeltaan aivan uusi etukuormaaja on kehitetty varta vasten Vario-traktoreille. Huomiota on kiinnitetty teknisten ominaisuuksien ohella käyttömukavuuteen, turvallisuuteen ja huoltoystävällisyyteen, jotka kaikki ovat taattua Fendt-tasoa. Mittatilauspuku 400-sarjan Variolle Varustamalla 400-sarjan Varion uudella FENDT CARGO -järjestelmällä voit hyödyntää kaikkien komponenttien täydellisen yhdistelmän. CARGO-etukuormaajan kaikki mitat ja voimat on suunniteltu täsmälleen Vario-traktorin vaatimuksia vastaavasti. Sen testaus ja koekäyttö on valmiiksi suoritettu kokonaisjärjestelmän yhteydessä. Lopputuloksena on paras mahdollinen näkyvyys sekä käyttöön tasapainotettu voiman ja kuormituksen jakautuminen. 24

25 Jatkuva nostovoima: 19,4 kn (4X/75: ) 22,6 kn (4X/80: ) Nostokorkeus: mm Täydellisesti rungon sisään asennettu putkisto Venttiilit ja vaimennus suojassa poikkiputken sisällä Helppo jälkivarustelumahdollisuus kuormaajan puolella Euro-pikavaihtorunko (lisävarusteena SMS-runko) Kattava turvallisuuskonsepti Monitoimikytkin etukuormaajan asennusta varten (vakiovaruste) 3. ja 4. hydrauliikkapiiri (lisävaruste) Monitoimikytkin 3. ja 4. hydrauliikkapiirille Euro-pikavaihtorungossa (lisävaruste) Vaimennusjärjestelmä (lisävaruste) Hydraulinen työkoneen lukitus (lisävaruste) Laajat ohjelmointimahdollisuudet alkuperäisille Fendttyökaluille (lisävaruste) Työskentelymukavuus ennen kaikkea Toimintaperiaatteessa on kiinnitetty erityistä huomiota työskentelymukavuuteen. CARGOetukuormaajaa ohjataan herkkätuntoisesti vakiovarusteluun kuuluvan kytkinvivun avulla. Kun tarvitaan lisävarusteena saatavaa kolmatta tai neljättä ohjauspiiriä, ne voidaan aktivoida ja niitä voidaan hallita kytkinvivun painikkeilla. Myös lisävarusteluun kuuluvaa vaimennusjärjestelmää ja työkalun lukitusta ohjataan mukavasti ohjaamosta käsin. Etukuormaajan ja traktorin yhteensovitetun rakenteen ansiosta kaikki traktorin huoltotyöt ovat suoritettavissa myös etukuormaajan ollessa asennettuna. Vielä eräs näkyvä osoitus täydellisestä yhteensopivuudesta on 400-sarjan Varion tuulilasi, joka on säädettävissä täydellisesti milloin tahansa etukuormaajan käytön aikana. 25

26 Usein arkipäivän sujuminen miellyttävästi on kiinni pikkuasioista 400-sarjan Variossa on vakiovarusteena työvalot traktorin takana. Twin- Power-työvalot on asennettu oikealle ja vasemmalle puolelle ohjaamon kattoon. Korkean sijaintinsa ansiosta ne valaisevat erinomaisesti taakse kiinnitetyt työkoneet. 400-sarjan Varion alavarsi on säädettävissä liikkumattomaksi tai sivusuunnassa liikkuvaksi työkoneen vaatimusten mukaisesti helposti ja nopeasti kahden käden otteella. Vankkatekoinen ja varmatoiminen mekaaninen sivulukitus lukitaan tai vapautetaan siirtämällä vipua oikealle tai vasemmalle. Lukituksen ollessa vapautettuna nostovarret asettuvat automaattisesti keskiasentoon nostettaessa. Alavarren leveyttä luokkien II ja III välillä voidaan vaihtaa helposti vain yhtä pulttia siirtämällä. Lisävarusteena saatavan Fendtin automaattisen kauko-ohjattavan vetokidan korkeus on nopeasti ja helposti säädettävissä. Lukkopultit avautuvat vivulla, ja hinauskoukku nousee ylös ja alas johteita pitkin - vaikka yhdellä kädellä. Tuttua jokapäiväisestä työstä: työkone on vaihdettava kaiken kiireen keskellä, tai aikataulu ei salli taukoja ja työpäivä vain jatkuu. Usein pienet yksinkertaiset ratkaisut voivat helpottaa näissäkin ongelmissa. Fendt tarjoaa useita tällaisia pieniä mutta tärkeitä ratkaisuja. Öljyn vuotaminen hydrauliikkaliittimien kytkennän yhteydessä on väistämätöntä. 400-sarjan Variossa vuotoöljy valuu runkoon kiinnitettyyn koteloon suojaten näin hydrauliikkaliittimiä lialta. Sen jälkeen öljy johdetaan letkua pitkin helposti käsillä olevaan keruusäiliöön. Hyödyntämällä Fendt-traktorin harkitut yksityiskohdat voit helpottaa jokapäiväistä työtäsi ja lisätä työskentelymukavuutta. Fendt pyrkii koko ajan etsimään käyttömukavuutta parantavia ratkaisuja ajoneuvojen kehittämisessä. Ammattilaiselta ammattilaiselle. 26

27 400-sarjan Vario on suunniteltu monipuolisia rengastusmahdollisuuksia ajatellen. Traktoriin voidaan asentaa maaperän painumista estävät leveät renkaat samoin kuin riviviljelyyn soveltuvat renkaat suurilla pyörän ulkohalkaisijoilla. Olivatpa kyseessä sitten ohjauskonsolin kaapelit tai työkoneen hydrauliikkaventtiileiden liitännät, Fendt-ohjaamon kaapeleiden läpivienti on suunniteltu siten, että ohjaamoon ei pääse likaa eikä kylmää ilmaa ikkunoiden ollessa suljettuina. Kaapeleiden vetäminen sujuu helposti ja ilman työkaluja. 400-sarjan Variossa on vakiovarusteena irrotettava työkalulaatikko. Ajoneuvon vasemmalla puolella sijaitseva työkalulaatikko on nopeasti ja helposti käsillä, kun haluat esim. vaihtaa varokepultteja. Lukittava työkalulaatikko on asennettu polttoainesäiliön päälle ja on helposti nostettavissa pois paikaltaan. Kaikissa Fendt-traktoreissa on automaattinen vilkun palautus. Vilkku kytkeytyy pois automaattisesti kuten henkilöautossa ohjauspyörän palautuessa takaisin keskiasentoon. 400-sarjan Vario on suunniteltu siten, että kaikki päivittäiset huoltotyöt ovat nopeasti ja kätevästi suoritettavissa - myös etukuormaajan ollessa asennettuna. Ohjauspyörän korkeus ja kaltevuus on joustavasti säädettävissä kuljettajalle sopivaksi. 27

28 Innovatiivista tekniikkaa, osaavaa palvelua - kaikki samasta osoitteesta Neuvonta: tie räätälöityyn Fendt-maailmaan Fendtin yhteistyökumppanit ovat asiansa osaavia ammattilaisia, jotka tarjoavat mielellään opastusta kattavasti ja yksilöllisesti Fendttraktorin tekniikkaan, varusteluun ja kokonaistaloudellisuuteen liittyvissä kysymyksissä. Enemmän vapautta investoinneille - AGCO FINANCErahoituspalvelu** AGCO FINANCE -rahoituspalvelun kautta voit valita juuri itsellesi sopivat sopimusehdot joustavasti ja räätälöidysti. Suorita koeajo ja huomaa itse ero Koeajamalla Fendt-traktorin voit itse todeta, mistä on kysymys. Fendt-traktorit ovat tunnettuja esimerkillisestä ajo- ja työskentelymukavuudestaan. Usein vasta koeajo osoittaa, miten suuri ero voi olla eri traktoreiden välillä. Vuokraamalla lisää vapautta** Tarvitsetko lisäkapasiteettia lyhytaikaisesti, haluatko traktorin käyttöösi tietyksi ajaksi ilman ostotarvetta? Etsitkö hallittua joustavuutta tai tarvitsetko likviditeettiä muihin investointeihin? Fendt StarService tarjoaa ratkaisuja näissä tilanteissa. Fendt-traktori tarjoaa huipputeknologiaa kaikissa tapauksissa. Se ei kuitenkaan yksin enää riitä tänä päivänä liiketoiminnan menestymisen turvaamiseen. Sen vuoksi Fendtin yhteistyökumppaneilta on saatavilla runsaasti erilaisia kattavia huolto- ja neuvontapalveluita. Kaikki samasta osoitteesta. Asiantuntevaa neuvontaa ja opastusta Fendtin yhteistyökumppanit ovat koulutettuja asiantuntijoita, jotka ovat perehtyneet tarkasti Fendtin tuotteisiin. He tuntevat perusteellisesti koko tuotevalikoiman ja osaavat neuvoa sinua asiantuntevasti. Voit kääntyä suoraan paikallisen Fendt-jälleenmyyjäsi puoleen tai pyytää yksilöllistä Fendt-opastusta Internetin kautta osoitteessa 28

29 Harjoitus tekee mestarin Hyödynnä Fendt-traktorisi teknisesti ja taloudellisesti optimaaliset ominaisuudet peltotyössä, maantiellä ja kirjanpidossa. Ammattikouluttajat opettavat sinulle teoriassa ja käytännössä, miten huippuluokan tekniikka hyödynnetään tehokkaasti ja turvallisesti. Nopea vianmääritys FENDIAS-järjestelmän kautta FENDIAS-järjestelmän avulla valtuutettu huoltoliikkeesi pääsee käsiksi Fendt-traktorisi digitaalisiin tietoihin. Huoltoteknikko kerää ja tutkii esimerkiksi traktorin hydrauliikan tai vaihteiston tiedot, tarvittaessa myös traktorin käydessä. Näin hän voi selvittää virheet ja palauttaa traktorisi toimintakyvyn nopeasti ja tehokkaasti. Fendt StarService -palvelun hätänumero** Tavoitettavissa 7 päivää viikossa! 1) Fendt StarService -huoltoliikkeiden tavoite selkeästi ilmaistuna on pitää Fendt-traktorit käyttövalmiina. Hätätilanteessa voit ottaa yhteyttä palvelunumeroomme, josta saat apua nopeasti ja asiantuntevasti - myös lähiseudultasi! 1) sadonkorjuukauden aikana toukokuusta lokakuuhun Fendt-alkuperäisosat - AGCO-osat - jotta Fendttraktorisi säilyisi 100-prosenttisesti alkuperäisenä: Fendt-alkuperäisosat on valmistettu varta vasten Fendttraktoreille. Niiden laatu ja toimintavarmuus ovat taattuja. Ne maksavat itsensä takaisin monella tapaa: 12 kuukauden takuu Fendtin alkuperäisosille sekä niiden asennukselle - erinomainen luotettavuus - arvon säilyminen huippuluokkaa Liikkuvaa huolto-osaamista Jokaisella StarService-huoltoliikkeellä on käytössään nykyaikainen huoltoajoneuvo. Oikeat työkalut, huolto-ohjeet sekä tietokonepohjainen FENDIAS-vianmääritysohjelmisto ovat aina saatavilla. Niiden avulla StarService-huoltoteknikot paikallistavat ja poistavat häiriöt nopeasti. Fendt24 - koska aika on rahaa!** Useimmiten tarvittavat osat ja laakerit löytyvät StarServicehuoltoliikkeesi varastosta. Ellei jotain osaa ole varastossa, toimitamme ennen klo tilatut osat seuraavana aamuna klo 8.00 mennessä. Sadonkorjuukauden aikana 1) StarService-huoltoliikkeesi voi käyttää Fendt24-palvelua, joka ottaa vastaan tilauksia vuorokauden ympäri ja takaa niiden toimitusvalmiuden 2 tunnin kuluessa. Taloudellisuutta huoltosopimuksella** Fendt-huoltosopimuksella pidät traktorisi huolto- ja korjauskustannukset kurissa. Haluatko edellä kuvatut huoltotyöt edulliseen kiinteään hintaan? Tai samalla koko kustannusseurannan käyttötuntia kohden ilman epämiellyttäviä yllätyksiä? Valittavissa on Service-, ProService- ja FullService-paketit. Traktoreiden vuokraus** Fendt-StarService-yhteistyökumppanilta voit vuokrata huoltosopimuksella varustetun traktorin kiinteään hintaan. Näin lisäät liikkumavapauttasi ja tiedät tarkasti tuntikustannukset. Kaikki huoltotyöt, täydellinen vakuutusturva sekä korjaukset* voidaan haluttaessa sisällyttää vuokraan. * Fendt-takuuehtojen mukaiset korjaukset; luonnollinen kuluminen (esim. renkaat) ja voimakeinoin syntyneet vauriot eivät sisälly. ** Varmista saatavuus lähimmältä Fendt-jälleenmyyjältäsi. 29

30 Tekniset tiedot Akseliväli Kokonaispituus Moottori Nimellisteho (kw/ps) (ECE R24) Maksimiteho (kw/hv) (ECE R24) Nimellisteho (kw/hv) (EG 97/68) 6) Maksimiteho (kw/hv) (EG 97/68) Sylinteriluku / jäähdytys / turboahdin Ruiskutusprosessi/moottorin ohjaus/pakokaasun takaisinkier. Sylinterihalkaisija / isku (mm) / iskutilavuus (cm 3 ) Nimelliskierrosluku (r/min) Kierrosluku maksimiteholla (r/min) Maksimivääntömomentti (Nm/kierrosluku) Vääntömomentin nousu (%) Optimaalinen polttoaineen kulutus (g/kwh) Polttoainesäiliö (l) Öljynvaihtoväli (käyttötunteja) 5) 411 Vario 412 Vario 413 Vario 414 Vario 415 Vario 74 / / / / / / / / / / / / / / /126/ / / / / / sylinterinen, 4-venttiilitekniikka / vesi / turboahdin, ahtoilmajäähdytys Common-Rail / EDC / AGRex / / / / / / Korkeus Vaihteisto ja voimanotto Vaihteiston tyyppi Ajoalue: Alue I (eteen/taakse) Alue II (eteen/taakse) Maksiminopeus (km/h) Takavoimanotto (r/min) Sarja: Etuvoimanotto 1) portaaton Vario-vaihteisto 0,02-24 km/h / 0,02-17 km/h 0,02-50 km/h / 0,02-40 km/h / 540E / tai Leveys Hydrauliikkajärjestelmä Tyyppi Hydrauliikkapumpun tuotto (l/min) Työpaine (bar) Takanostolaitteen säätö Lisäventtiilit enintään (vakiovaruste) sis. etusäätö Takanostolaitteen maksiminostovoima peltokäytössä (kn/kp) Etunostolaitteen maksiminostovoima (kn/kp) Ulosotettavan öljyn maksimimäärä (l) 75 (110 1) ) ,2 / ,0 / Kuormantunnistava (Load-Sensing) 75 (110 1) ) (110 1) ) (110 1) ) 200 EHR, alavarren säätö, heilahduksenvaimennus 4 kpl 2-toim. 4) (2 kpl 2-toim. 4) ) sähköventtiiliä / kytkinvipu 65,2 / ,0 / ,2 / ,0 / ,5 / ,0 / (110 1) ) ,5 / ,0 / Jarrujärjestelmä Takajarrut: Etujarrut: integroitu märkä lamellijarru Nelivedon kytkentä Mitat ja painot Tyhjäpaino DIN standardin mukaisesti (kg) Sallittu kokonaispaino (kg) Lisäpainotus enintään (kg) Perävaunukytkimen kuormitus enintään (kg) Pituus (mm) Leveys (mm) Korkeus (mm) Maavara 3) (mm) Akseliväli (mm) Raideväli edessä 3) (mm) Raideväli takana 3) (mm) Pienin kääntösäde (m) 7) (7500 1) ) 3600 (2100 2) ) , (7500 1) ) 3600 (2100 2) ) , (7500 1) ) 3580 (2080 2) ) , (7500 1) ) 4050 (2050 2) ) , (7500 1) ) 4050 (2050 2) ) ,75 Sähkölaitteet Käynnistin (kw) Akku Laturi 3,1 12V / 90Ah 2100 W / 14V / 150 A Ohjaamo Tyyppi Ilmastointi Integroitu, kallistettava turvaohjaamo Säädettävät sävytetyt etu-, taka- ja sivuikkunat, kattoluukku, tuuletusjärjestelmä kattoon sijoitetuilla suuttimilla, kuumavesilämmitys kolmitasoisella puhaltimella, ilmastointilaite 1) 1) = haluttaessa 2) = sallitun kokonaispainon ollessa kg, 3) = rengastuksen mukaan, 4) = voidaan käyttää myös yksitoimisesti, 5) = puolittuu RME:n käytön yhteydessä, 6) = Sallittavuus määräytyy tehoarvon perusteella 7) = ilman ohjausjarruja 411 Vario 412 Vario 413 Vario 414 Vario 415 Vario edessä takana edessä takana edessä takana edessä takana edessä takana Vakiorenkaat 480/65 R24 540/65 R38 480/65 R24 540/65 R38 540/65 R24 600/65 R38 540/65 R24 600/65 R38 540/65 R26 650/65 R38 lisävaruste 270/95 R32 270/95 R48 270/95 R32 270/95 R48 270/95 R32 270/95 R48 320/85 R32 300/95 R46 320/85 R32 300/95 R46 540/65 R24 600/65 R38 540/65 R24 600/65 R38 480/70 R24 520/70 R38 480/70 R24 520/70 R38 480/70 R24 520/70 R38 480/60 R28 650/60 R38 480/60 R28 650/60 R38 480/60 R28 650/60 R38 480/60 R28 650/60 R38 480/60 R28 650/60 R38 Lisätietoja on saatavilla Fendt-jälleenmyyjältä. 30
