1 LUOTETTAVA, TEHOKAS, TALOUDELLINEN TÄSSÄ ON KONE JONKA TARVITSET! FORTERRA HSX vuoden tehdastakuu

2 FORTERRA HSX 140 LUOTETTAVA Zetor-traktoreiden yhteydessä haluae korostaa yksinkertaista, järkevää ja tehokasta suunnittelua. Näin varmistetaan luotettava ja yksinkertainen huolto sekä nopeat korjaukset. TEHOKAS Zetor-traktori on aina suunniteltu tarjoamaan paras mahdollinen teho-paino yhdistelmä. Näin traktorin tehosta saadaan eniten irti. TALOUDELLINEN Zetor on yksi taloudellisiista koneista kun puhutaan polttoainekulutuksesta. Pitkällä aikavälillä jokainen arvostaa myös edullisia varaosia. Zetoria on vaikea alittaa käyttökustannuksissa.

3

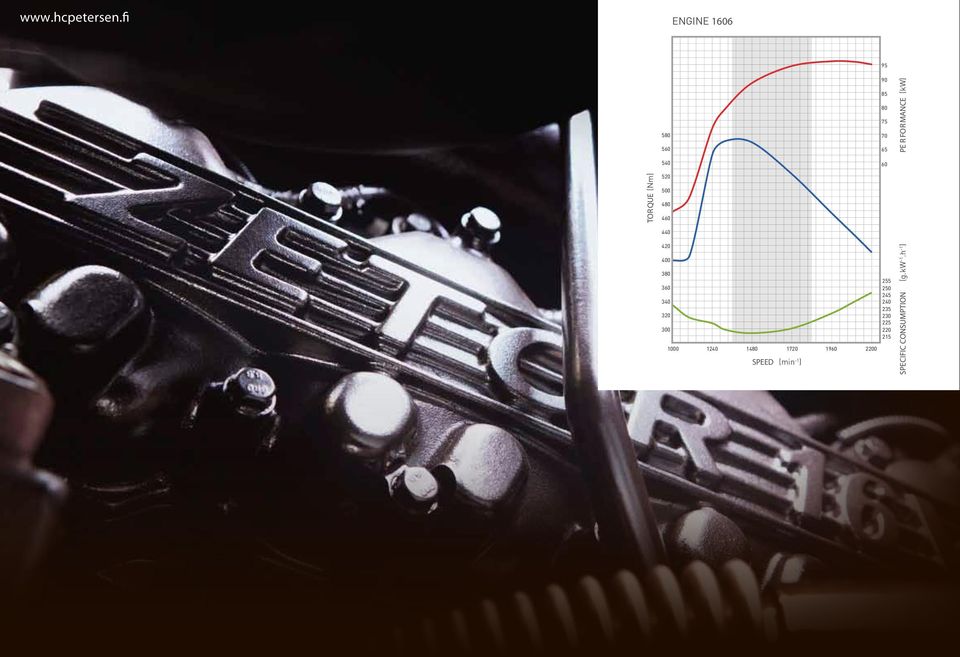

4 ENGINE PE R FOR MANCE (kw) TORQUE (Nm) SPEED (min -1 ) SPECIFIC CONSUMPTION (g.kw -1.h -1 )

5 TEHOKKAIN MOOTTORI ZETOR-MALLISTOSSA jäähdytin Suurempi vaihteistoöljyn jäähdytin Välijäähdytin DPF elektronisella ohjauksella 16-venttiilitekniikka EGR:n proportionaaliventtiili elektronisella ohjauksella TALOUDELLINEN MOOTTORI Vertailujen mukaan Zetor kuluttaa väheän polttoainetta kuin useat kilpailijat. Siitä huolimatta tekniikka on ääriäisen luotettavaa. Zetorin oma moottoritehdas valmistaa itse moottorit ja kehittää ne mahdollisian taloudellisiksi ja varmoiksi. 4-sylinteriset moottorit on varustettu modernilla neliventtiilitekniikalla joka mahdollistaa suurean väännön koko kierrosalueella, tehosta tinkimättä. Talvella Zetor-kuljettajat arvostavat talviominaisuuksia, joka sylinterissä olevaa hehkutulppaa, loistavaa käyntiinlähtöä ja moottorin toimintaa viimeisiässä päästöluokassa ilman urearuiskutusta. PITKÄN KEHITYSTYÖN TULOS Zetor on kehittänyt HSX:ään uuden 16-venttiilisen moottorin joka toimii ilman ureaa päästöluokassa TIER III B. Palotila on optimoitu seuraavin tuloksin: tasaisempi käynti, pienempi lämpökuorma, pienempi kulutus, parempi tehokkuus, parempi sitkeys, suurempi vääntö ja vääntömomentin nousu (38%). Tämä takaa käyttäjälle edulliset käyttöja huoltokustannukset sekä toimintavarman koneen helpolla huollettavuudella.

6 OHJAAMO MUKAVA TYÖPAIKKA Forterra HSX on varustettu uudistetulla ja entistä hiljaisealla ohjaamolla, joka on nyt jousitettu ja sen katto on suunniteltu uudelleen. Läityslaite on siirretty katon sivulle ja katon etuosaan on tullut läpinäkyvä kattoluukku, joka parantaa ohjaamon näkyvyyttä ja helpottaa kuormaajalla työskentelyä. Ohjaamo on tilava ja läin. Ohjaamossa on hyvä näkyvyys ja mukava ilmajousitettu istuin kuljettajalle. Tilaa on reippaasti, myös matkustajan istuimella mahtuu nauttimaan kyydistä. Tehokas läityslaite pitää lasit sulana ja sisäilman lämpimänä talvella. Takalasin ja ulkopeilien läitys parantavat talvikäytössä näkyvyyttä. Ohjaamon ilmastointi tuo viileyttä kesän kuumiin ja aurinkoisiin päiviin, tuulilasin yläreunan säädettävän häikäisysuoja avustuksella.

7 HALLINTALAITTEET KÄDEN ULOTTUVILLA PAREMPI ERGONOMIA PTO SPEED SHAFT/ENGINE SPEED VOIMAN ULOSOTTO E 1 000E 1 000/ /2 200 Traktorin voiman ulosotto on monipuolinen ja helppokäyttöinen. Päälle/pois kytkeminen tapahtuu helposti keinukatkaisijalla. Pyörintänopeuksia on valittavissa 540/ 540E/ 1000/ 1000E. Neljä eri pyörimisnopeutta lisää koneen käytettävyyttä eri töissä. 540/1000 valinta tehdään keinukytkimellä ja E-nopeudet valitaan vivulla. Ulosoton tartuntanopeus on säädettävissä. Kolme eri tartuntanopeutta voidaan valita keinukytkimestä. Säädettävä voiman ulosoton automaattinen kytkentä nostokorkeuden mukaan on myös vakiovaruste. Kun esim. kylvökone nostetaan ylös, VUO pysähtyy ja kun se lasketaan alas ja lähdetään liikkeelle niin VUO kytkeytyy. HELPPOA HALLINTAA Tarkka Bosch EHR nostolaitteen hallinta, kytkettävä iskunvaimennin sekä ainutlaatuinen HitchTronic säätötoiminto saavat nostolaitteen hallinnan tuntumaan juhlalta. Hitchtronic yhdistää asennonsäädön ja vetovastussäädön. Kyntötyössä säästyy polttoainetta kun käytetään tätä toimintoa. Nostolaitteen nostoteho on 7000 kg. Takalokasuojissa on myös nostolaitteen hallintapainikkeet.

8 OMINAISUUDET HALLITTUA VOIMANKÄYTTÖÄ VOIMANSIIRTO Forterra HSX:n voimansiirrossa on sähköhydraulinen suunnanvaihto, automaattisesti vaihtava pikavaihteisto ja 30 vaihdetta eteen ja taakse. Kytkimen käyttö on kepeää, suunnanvaihto ja liikkeellelähtö onnistuu ilman kytkinpoljinta. Zetorin valmistama kestävä monilevykytkin on sähköhydraulisesti hallittu ja öljyjäähdytteinen. Nappikytkin vaihdekepissä antaa vapauden vaihtaa myös vaihteet polkematta poljinta. Jokaisesta vaihteesta voit valita 3 eri nopeutta pikavaihteilla. Pikavaihteita voi vaihtaa napeista vaihdekepissä. Pikavaihteet voi asettaa halutessaan myös automaattitoiminnolle, jolloin kone vaihtaa pikavaihteet automaattisesti suurealle ja pieneälle, kuljettajan valitsemalla kierrosluvulla.

9 TEHOKKAIN JA VARUSTELLUIN ZETOR TÄYTTÄÄ VAATIMUKSESI UUSIA OMINAISUUKSIA - Moottori toimii ilman ureaa päästöluokassa TIER III B - Sähköhydraulinen suunnanvaihto (Power Shuttle) - Kolmiportainen pikavaihteisto - Pikavaihdeautomatiikka - VUO:n kierrosnopeuden vaihto sähköhydraulisesti - Nelinopeuksinen VUO 540/540E/1000/1000E - Hydraulinen VUO kytkin jossa kolme eri kytkeytymisnopeutta - VUO:n automaattiseen kytkeytymiseen kun nostolaite nostetaan tai lasketaan - Kojetaulu jossa LCD näyttö - Nivelakselin helpompi kytkentä lokasuojaan sijoitetun ohjausnapin ansiosta - Mahdollisuus VUO:n automaattiseen poiskytkeytymiseen, kun nostolaite nostetaan - Kaksi ulkopuolista nostosylinteriä, nostokyky 7000kg - Automaattinen nelivedon poiskytkeytyminen nopeuden ylittäessä 15km/h poiskytkentämahdollisuudella - Polttoainetankin tilavuus 225 l - Painevalvottu hydrauliikan suodatin - Turvakatkaisin kuljettajan penkissä - Tasauspyörästön lukon automaattinen pois kytkeytyminen - Nivelletyt etulokasuojat, suurempi kääntökulma - Ohjaamon jousitus - Läpinäkyvä kattoluukku

10 TEKNISET TIEDOT MALLI YKSIKKÖ MOOTTORI Moottorin mallinumero Maksimiteho kw/hp Zetor /136 Nimelliskierrosluku Sylinterien lukumäärä rpm Ahtaminen Turboahdin ja välijäähdytin Sylinterihalkaisija/ Iskun pituus 105/120 Iskutilavuus Päästöluokka cc 4156 TIER III B Vääntömomentti Nm KYTKIN Tyyppi Hallinta VAIHTEISTO Tyyppi Suunnanvaihto Vaihteet eteen/ taakse Nopeus VUO Tyyppi Nopeus Etu VUO - Nopeus Hallinta HYDRAULIIKKA Nostolaitteen ohjaus Nostolaitteen kategoria Hallinta Nostoteho Paine Pumpun tuotto Ulkopuolinen hydrauliikka OMINAISUUDET Vetotapa Ohjaamo Ohjaus Jarrut Käsijarru Etuakseli Taka-akseli km/h rpm rpm kn MPa l/min Sähköhydraulinen märkälevykytkin Napilla, suunnanvaihtovivulla sekä kytkinpolkimella Mekaaninen, synkronoitu Sähköinen Powershuttle suunnanvaihto 5 vaihdetta, 2 aluevaihdetta,3 portainen pikavaihteisto automatiikalla, yhteensä 30/30 40 Voiman ulosotto, märkä monilevykytkin 540/540E/1000/1000E rpm (-1000 valinnaisesti) Päällekytkentä, pyörimisnopeus ja kytkentänopeus napilla Zetor HitchTronic Bosch EHR ISO Cat II Sähköinen hallinta, HitchTronic, vetovarsitunnustelu kaksitoimista ja vapaa paluu 4WD Läitetty ja ilmastoitu ohjaamo, ilmajousitettu istuin, takalasi ja peilit läitettävät Hydrostaattinen, ohjauspyörän pysty- ja syvyyssäätö Nestetoimiset märkälevyjarrut, hydraulinen jarruventtiili Mekaaninen hallinta Carraro-akseli 55 kääntökulma Tasauspyörästön lukko paineilmatoiminen MITAT Pituus Leveys Korkeus Akseliväli Maavara Eturenkaat Takarenkaat Paino kg /70 R24 Lisäv. 480/65 R24 520/70 R38 Lisäv. 600/65 R Zetor traktorit ovat luotettavia traktoreita. 4 vuoden tehdastakuu on markkinoiden suunnannäyttäjä. Varustelut uusiin Zetor-traktoreihin kattavat tehdasasennetut etukuormaajat, etunostolaitteen, pohjapanssarin sekä metsäohjaamon ja monet muut erikoistarpeet. Kysy lisää myyjältäsi.

11 ZETOR ON JÄRKIMIEHEN TRAKTORI. JO VUODESTA 1946.

12 TULE JA KOE UUSI ZETOR Maahantuoja
