1 Betonin korjausaineiden materiaalivaatimukset

2

3 Sisällysluettelo 1 Johdanto Muussa maassa valmistettu tuote 3 Tuoteryhmien koeohjelmat Väri- ja tummuusmääritys Periaate Koemenettely Koetulokset Huuhtoutuvuus Kivatuotebetonit, paikkauslaastit ja -massat sekä juotoslaastit ja -massat Periaate Koemenettely Koetulokset Kuivatuoteruiskubetonit ja ejektorilaastit Periaate Koemenettely Koetulokset... 9

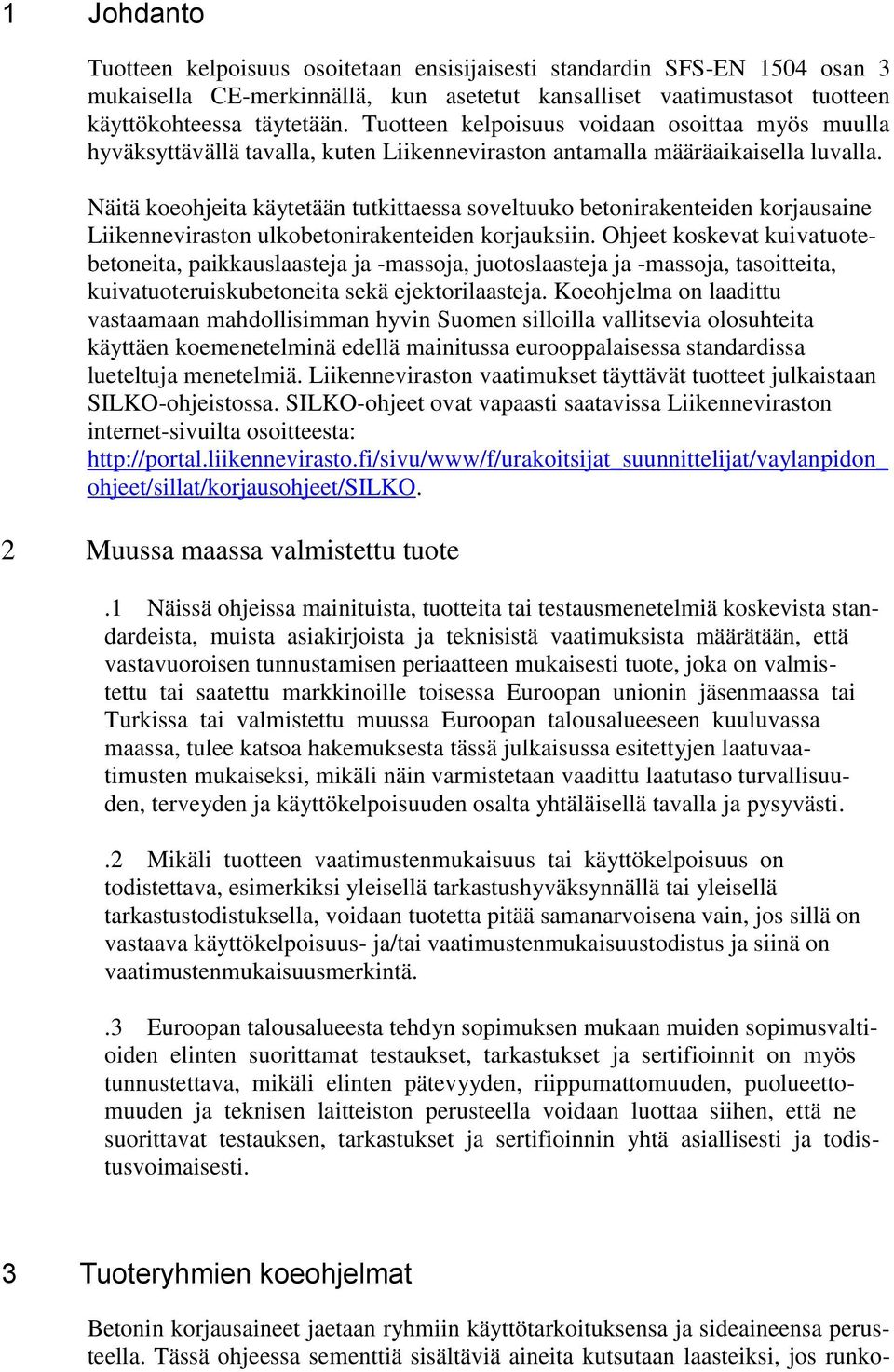

4 1 Johdanto Tuotteen kelpoisuus osoitetaan ensisijaisesti standardin SFS-EN 1504 osan 3 mukaisella CE-merkinnällä, kun asetetut kansalliset vaatimustasot tuotteen käyttökohteessa täytetään. Tuotteen kelpoisuus voidaan osoittaa myös muulla hyväksyttävällä tavalla, kuten Liikenneviraston antamalla määräaikaisella luvalla. Näitä koeohjeita käytetään tutkittaessa soveltuuko betonirakenteiden korjausaine Liikenneviraston ulkobetonirakenteiden korjauksiin. Ohjeet koskevat kuivatuotebetoneita, paikkauslaasteja ja -massoja, juotoslaasteja ja -massoja, tasoitteita, kuivatuoteruiskubetoneita sekä ejektorilaasteja. Koeohjelma on laadittu vastaamaan mahdollisimman hyvin Suomen silloilla vallitsevia olosuhteita käyttäen koemenetelminä edellä mainitussa eurooppalaisessa standardissa lueteltuja menetelmiä. Liikenneviraston vaatimukset täyttävät tuotteet julkaistaan SILKO-ohjeistossa. SILKO-ohjeet ovat vapaasti saatavissa Liikenneviraston internet-sivuilta osoitteesta: ohjeet/sillat/korjausohjeet/silko. 2 Muussa maassa valmistettu tuote.1 Näissä ohjeissa mainituista, tuotteita tai testausmenetelmiä koskevista standardeista, muista asiakirjoista ja teknisistä vaatimuksista määrätään, että vastavuoroisen tunnustamisen periaatteen mukaisesti tuote, joka on valmistettu tai saatettu markkinoille toisessa Euroopan unionin jäsenmaassa tai Turkissa tai valmistettu muussa Euroopan talousalueeseen kuuluvassa maassa, tulee katsoa hakemuksesta tässä julkaisussa esitettyjen laatuvaatimusten mukaiseksi, mikäli näin varmistetaan vaadittu laatutaso turvallisuuden, terveyden ja käyttökelpoisuuden osalta yhtäläisellä tavalla ja pysyvästi..2 Mikäli tuotteen vaatimustenmukaisuus tai käyttökelpoisuus on todistettava, esimerkiksi yleisellä tarkastushyväksynnällä tai yleisellä tarkastustodistuksella, voidaan tuotetta pitää samanarvoisena vain, jos sillä on vastaava käyttökelpoisuus- ja/tai vaatimustenmukaisuustodistus ja siinä on vaatimustenmukaisuusmerkintä..3 Euroopan talousalueesta tehdyn sopimuksen mukaan muiden sopimusvaltioiden elinten suorittamat testaukset, tarkastukset ja sertifioinnit on myös tunnustettava, mikäli elinten pätevyyden, riippumattomuuden, puolueettomuuden ja teknisen laitteiston perusteella voidaan luottaa siihen, että ne suorittavat testauksen, tarkastukset ja sertifioinnin yhtä asiallisesti ja todistusvoimaisesti. 3 Tuoteryhmien koeohjelmat Betonin korjausaineet jaetaan ryhmiin käyttötarkoituksensa ja sideaineensa perusteella. Tässä ohjeessa sementtiä sisältäviä aineita kutsutaan laasteiksi, jos runko-

5 aineen raekoko on korkeintaan 4 mm ja betoneiksi, jos raekoko on suurempi kuin 4 mm. Jos sideaine on pelkästään orgaanista, ainetta kutsutaan massaksi. Osa kokeista on pakollisia ja osa vapaaehtoisia. Taulukossa 1 esitetään ominaisuudet, jotka kuhunkin aineryhmään kuuluvasta aineesta on määritettävä sekä viittaus koemenetelmään, jolla ominaisuus tutkitaan. Muut kuin eurooppalaisen standardoinnin mukaiset koemenetelmät kuvataan tämän ohjeen luvuissa 4 ja 5.

6 Taulukko 1. Kokeet aineryhmittäin. P = Koe on pakollinen. V = Koe on vapaaehtoinen. Ominaisuus Koe Kuivatuotebetonit Kuivatuoteruiskubetonit, ejektorilaastit Komponentit Tuotetunnistus IR EN 1767 P 1) P 1) P 1) P P 1) P P 1) XRD P P P P P P Kloridipitoisuus EN P P P P P P P 0,05 % Massa Notkeus (Leviämä) EN (tiksotrooppiset aineet) EN P P P P P Paikkauslaastit Paikkausmassat Juotoslaastit Juotosmassat Tasoitteet Kriteeri Ei kriteeriä Ei luokitusta Numeerinen tulos SILKOon EN P - - Ilmamäärä EN P P P P 2) - - Tiheys EN P P P P - - Vedenerottuminen EN P P P P - - Tärytysraja (Sitoutumisaika) Lämpötila EN P P - - Kalibroitu lämpömittari P P P P - - Kovettunut aine Puristuslujuus EN P P P P P 10 MPa Ei luokitusta Numeerinen tulos SILKOon EN P P - - Tiheys EN P P P P P P P Ei kriteeriä Ei luokitusta Numeerinen tulos SILKOon Karbonatisoituminen EN P P P V + 10 mm ++ 5 mm mm Väri ja tummuus SS P P P P P P Ei kriteeriä Ei luokitusta Tulos SILKOon Taulukko 1. Jatkuu

7 Taulukko 1. Jatkoa. Pakkas-suolakestävyys ja pakkas-suolarasituksen vaikutus tartuntaan Tartuntalujuus ja Valumistaipumus Huuhtoutuvuus Ominaisuus Koe Kuivatuotebetonit Kuivatuoteruiskubetonit, ejektorilaastit Paikkauslaastit Paikkausmassat Juotoslaastit Juotosmassat Tasoitteet Kriteeri EN P P P P P P P Halkeamaleveyden keskiarvo 0,05 mm Kaikki halkeamat < 0,1 mm. Ei laminoitumista. a) + > 60 % pinnasta rapautunut 2 mm % x 60 % pinnasta rapautunut 1 mm +++ < 20 % pinnasta rapautunut 0,5mm b) Tartunta 50 jakson jälkeen: + 0,8 MPa ++ 1,5 MPa MPa Kokonaistulos= keskiarvo (a+b) EN 1542 P P P P P P P + 0,8 MPa Koheesiomurrossa 0,5 MPa ++ 1,5 MPa MPa SILKO-koe kohta 5 V V V V V Painon muutos 2 % V Vesi ei saa samentua Kulutuskestävyys EN A V V V + 38 cm cm cm 3 Kulutusluokat noudattavat aina kulloistenkin asfalttinormien kulutusluokkia Kloridien tunkeutuminen EN V V V V V V V - Soveltuvuus alapinnalle EN (Vertailubetoni MC (0,45)) V V V V V V V + 0,8 MPa Koheesiomurrossa 0,5 MPa ++ 1,5 MPa MPa 1) Pakollinen, mikäli tuote sisältää orgaanisia komponentteja. 2) Pakollinen, mikäli kokeen voi tehdä

8 4 Väri- ja tummuusmääritys 4.1 Periaate Tutkittavaa pintaa verrataan värimalliin. 4.2 Koemenettely Kovettuneen ja vähintään yhden viikon ajan korkeintaan RH 65 5 %:n suhteellisessa kosteudessa C:n lämpötilassa säilytetyn koekappaleen muotti- ja valupinnan tummuus määritetään standardin SS mukaisesti päivänvalossa. Standardin SS värimallit asetetaan tiiviisti koekappaleen pintaan kiinni ja pinnan tummuutta verrataan malleihin. Samalla verrataan pinnan väriä värimalleihin. Koekappaleet valokuvataan. 4.3 Koetulokset Koetuloksena ilmoitetaan koekappaleen valu- ja muottipinnan tummuus mustuuden prosentteina ± 5 %:n tarkkuudella sekä pintojen väriarvio ja koekappaleista otettu valokuva. 5 Huuhtoutuvuus 5.1 Kuivatuotebetonit, paikkauslaastit ja -massat sekä juotoslaastit ja - massat Periaate Mitataan metallikorissa olevan tuoreen aineen painonmenetys, kun koria pudotetaan vesipatsaan läpi Koemenettely Tuoreen aineen huuhtoutumistaipumus vedenalaisessa valussa testataan kokeella, jossa teräsverkkokori täytetään aineella 3 minuutin kuluessa sekoituksen päättymisestä ja pudotetaan 140 cm:n syvyisen vesikerroksen läpi. Tämä toistetaan viisi kertaa. Kokeen lopuksi määritetään aineen painohäviö. Koe toistetaan kolme kertaa. Koejärjestely on esitetään kuvassa 1.

9 Kuva 1. Koejärjestely kuivatuotebetonin, paikkauslaastin ja -massan sekä juotoslaastin ja -massan huuhtoutumisen testaamiseksi Koetulokset Tuloksena ilmoitetaan prosentuaalinen painohäviö kolmen koetuloksen keskiarvona. 5.2 Kuivatuoteruiskubetonit ja ejektorilaastit Periaate Tarkastellaan silmämääräisesti ruiskubetoni- tai ejektorilaastimassasta irtoavaa ainemäärää, kun ruiskutus tai ejektointi tehdään vesipatsaan läpi Koemenettely Tuoreen aineen huuhtoutumistaipumus vedenalaisessa ruiskutuksessa tai ejektoinnissa testataan ruiskuttamalla tai ejektoimalla 2 litraa betonia tai laastia kohtisuoraan alaspäin 140 cm:n syvyisen vesikerroksen läpi. Koe valokuvataan. Koejärjestely esitetään kuvassa 2.

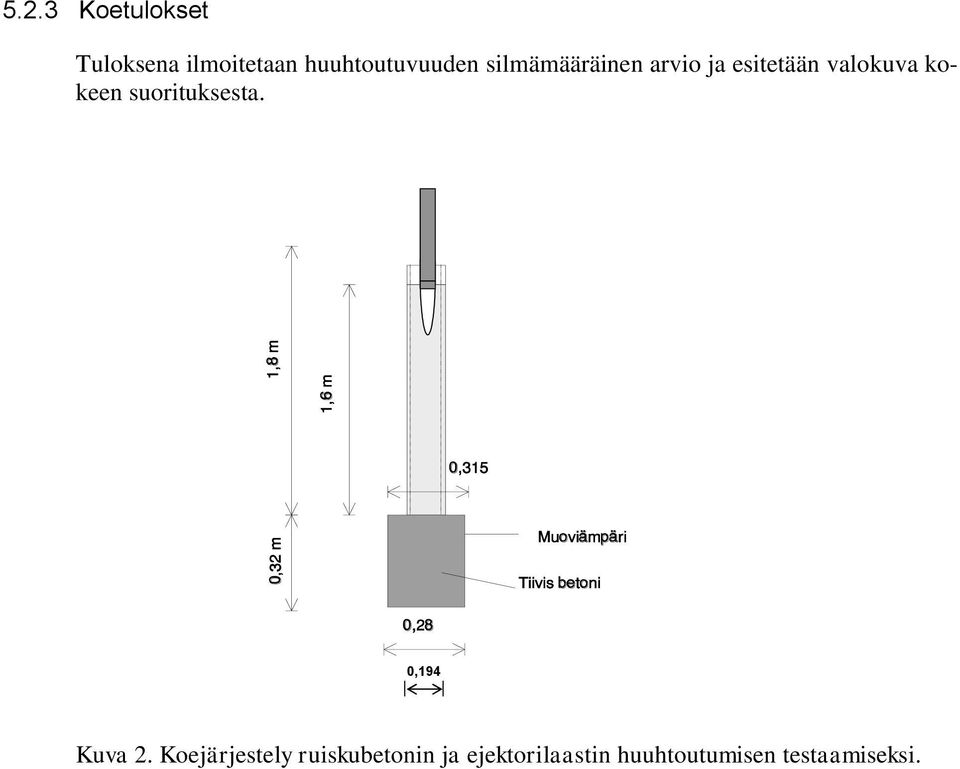

10 5.2.3 Koetulokset Tuloksena ilmoitetaan huuhtoutuvuuden silmämääräinen arvio ja esitetään valokuva kokeen suorituksesta. 0,194 Kuva 2. Koejärjestely ruiskubetonin ja ejektorilaastin huuhtoutumisen testaamiseksi.
