1 Mäntämoottorivalmistajan haasteet jaetuissa toimitusprojekteissa konedirektiivin turvallisuusvaatimusten täyttämiseksi Sari Kojo Product Safety and Compliance Manager Energy Solutions Wärtsilä Finland Oy 1 INTERNAL Wärtsilä

2 Esityksen sisältö Wärtsilä yrityksenä lyhyesti Konedirektiivin liite I Voimalaitoksen jaettu vastuu turvallisuusvaatimukset Loppupäätelmät 2

3 THIS IS WÄRTSILÄ Our Business Areas SERVICES ENERGY SOLUTIONS MARINE SOLUTIONS 3 Wärtsilä INTERNAL 6 June 2018 Corporate presentation 2017

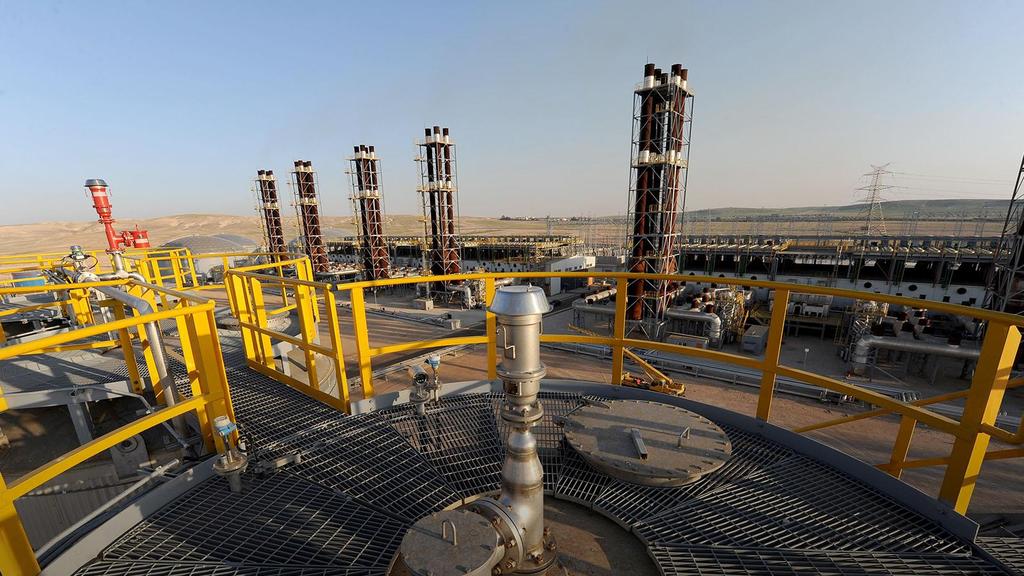

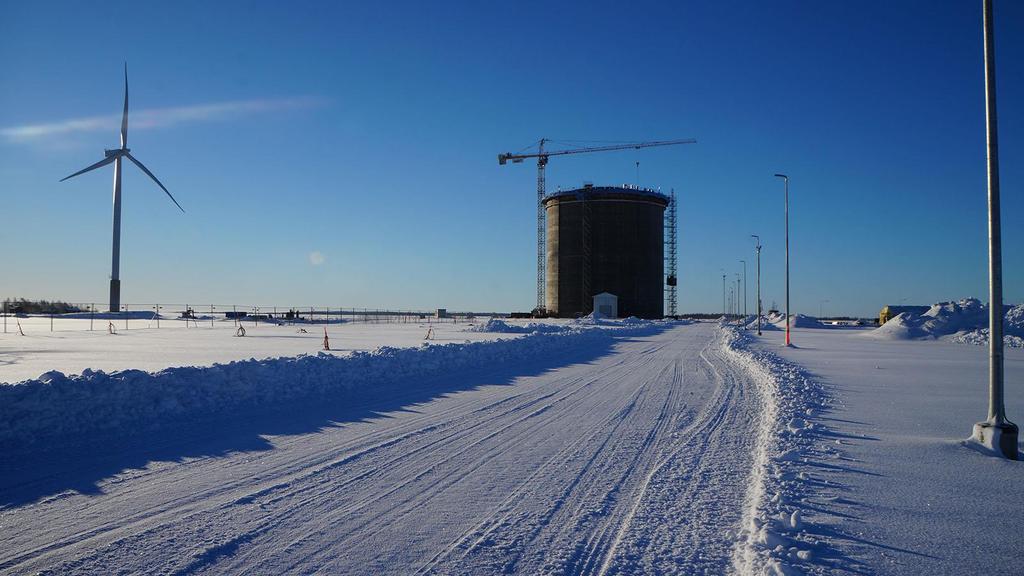

4 ENERGY SOLUTIONS A GLOBAL SYSTEMS INTEGRATOR FOR GREENER AND MORE EFFICIENT ENERGY SYSTEMS SOLAR PV AND ENGINE-SOLAR HYBRID POWER PLANTS LNG INFRASTRUCTURE ENGINE POWER PLANTS 4 Wärtsilä INTERNAL 6 June 2018 Corporate presentation 2017

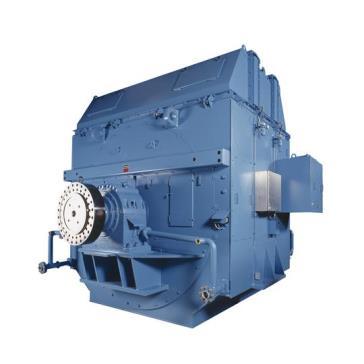

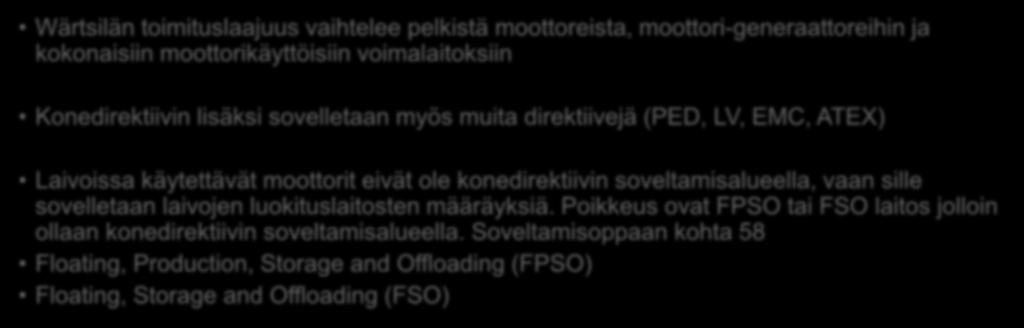

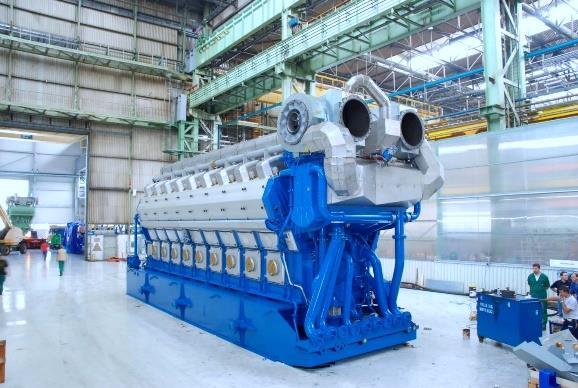

5 Energy Solutions Toimitusprojektit Wärtsilän toimituslaajuus vaihtelee pelkistä moottoreista, moottori-generaattoreihin ja kokonaisiin moottorikäyttöisiin voimalaitoksiin Konedirektiivin lisäksi sovelletaan myös muita direktiivejä (PED, LV, EMC, ATEX) Laivoissa käytettävät moottorit eivät ole konedirektiivin soveltamisalueella, vaan sille sovelletaan laivojen luokituslaitosten määräyksiä. Poikkeus ovat FPSO tai FSO laitos jolloin ollaan konedirektiivin soveltamisalueella. Soveltamisoppaan kohta 58 Floating, Production, Storage and Offloading (FPSO) Floating, Storage and Offloading (FSO) + = kone W31 Engine Generator 5

6 Miten soveltaa konedirektiiviä? Onko laite konedirektiivin soveltamisalueella? Koneen riskien arviointi ja jäännösriskien tunnistaminen Koneen suunnittelua ja rakentamista koskevat olennaiset terveys- ja turvallisuusvaatimukset Teknisen tiedoston kokoaminen harmonisoitujen standardien soveltaminen Puolivalmisteen liittämisvakuutus EY Vaatimustenmukaisuusvakuutus Wärtsilä INTERNAL

7 Olennaisten terveys- ja turvallisuusvaikutusten täyttymisen tarkistaminen Liite I Olennaiset terveys- ja turvallisuusvaatimukset 1.1 Yleistä 1.2 Ohjausjärjestelmät 1.3 Suojaaminen mekaanisilta vaaroilta 1.4 Suojuksilta ja turvalaitteilta vaadittavat ominaisuudet 1.5 Muista vaaroista aiheutuvat riskit 1.6 Kunnossapito 1.7 Tiedot Liite I Sovelle ttava Täytetty toimittaja 1 toimittaja 2 Miten vaatimus on täytetty Asiakirja viittaukset Toimenpiteet 8

8 Esimerkki Liite I Oleellisten terveys- ja turvallisuusvaatimusten täyttyminen Liite I Alakohta Sovellettava Täytetty Miten vaatimus on täytetty Asiakirja viittaukset Toimenpiteet Tarvittavat korjaustoimenpiteet Onko kyseinen vaatimus sovellettavissa koneelle? -Tarkista soveltamisoppaasta Milloin vaatimus katsotaan täytetyksi? Löytyykö standardeja joita voi soveltaa? Onko sovellettu turvallistamisen periaatteita? Onko jäännösriski siedettävä/alarp? Standardit Käyttöohje Suunnitteluohje Riskinarviointi 9

9 1.5.5 Äärilämpötilat Liite I Sovellet tava Täytetty toimittaja 1 toimittaja 2 Miten vaatimus on täytetty Asiakirja viittaukset Toimenpiteet Ääriläm pötilat kyllä Ei Moottoritoimittaja Laitostoimittaja Ne pinnat, joissa käyttäjä voi polttaa itsensä on joko eristetty tai käyttäjän ulottumattomissa ISO Määrittele ensin ISO avulla, onko pinnat liian kuumia kosketettaviksi Missä toimitusrajat kulkevat? Minkä osapuolen vastuulla on kuumien pintojen turvallistaminen Moottorin kuumat pinnat moottorivalmistajan vastuulla Laitoksen kuumat pinnat voimalaitoksen toimittajan vastuulla. 10

10 1.5.6 Tulipalo Liite I Sovellet tava Täytetty Yhteistoimitus, toimittaja 1 toimittaja 2 Miten vaatimus on täytetty Asiakirja viittaukset Toimenpi teet Tulipalo Kyllä Ei paloilmoitinjärje stelmä sammutusjärjest elmä Suunnitteluun sovelletut standardit Paikallisen lain noudattaminen pelastusviranomainen hyväksyntä Milloin koneen valmistaja on riittävästi vähentänyt riskiä tulipalon varalta? Minkälainen sammutusjärjestelmä on olemassa/luotu Minkälainen paloilmoitinjärjestelmä on olemassa/luotu Uloskäynti tai varatie Jaettu suunnitteluvastuu ja miten suunnittelu täyttää vaatimukset Jokaisessa maassa on oma lainsäädäntönsä, jota pelastusviranomaiset valvovat 11

11 1.5.8 Melu Liite I Sovellet tava Täytett y toimittaja 1 toimittaja 2 Miten vaatimus on täytetty Asiakirja viittaukset Toimenpiteet Melu Kyllä Ei Moottoritoimittaja Laitostoimittaja Wärtsilä on tehnyt jatkuvaa tuotekehitystä mäntämoottorien meluemission vähentämiseksi, mutta kuitenkin äänitaso konesalissa on edelleen merkittävästi yli 85 dba. Konesalin ovessa on merkintä kuulosuojaimien käyttämisestä. Voidaan soveltaa ALARP-periaatetta 12

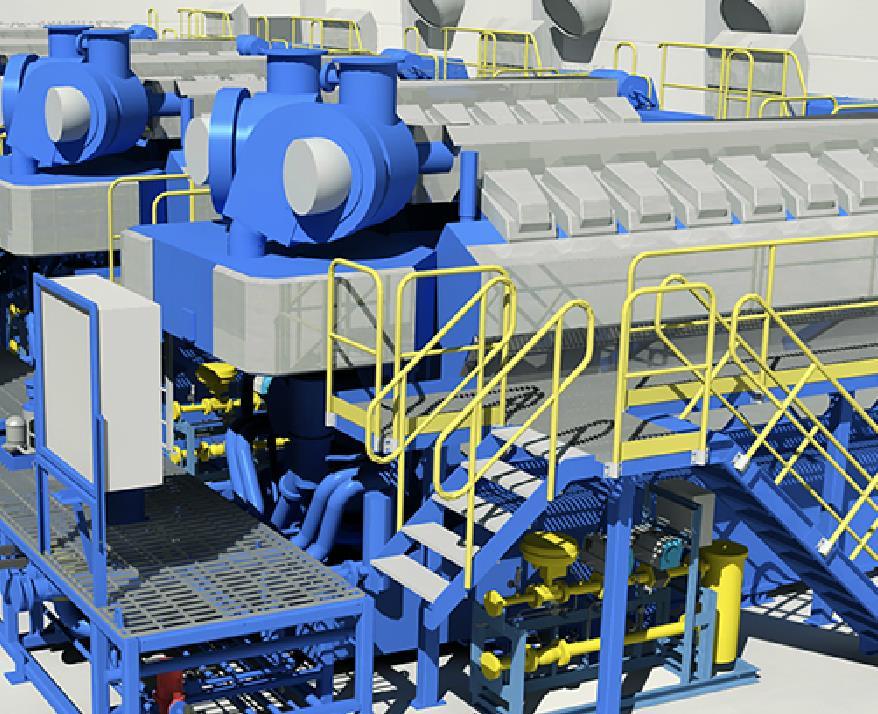

12 1.5.9 Tärinä Liite I Sovellet tava Täytetty toimittaja 1 toimittaja 2 Miten vaatimus on täytetty Asiakirja viittaukset Toimenpiteet Tärinä Kyllä Ei Moottoritoimittaja Laitostoimittaja Värähtelylaskelmat tehdään moottori-generaattoriyhdistelmälle (EG-set) Perustus on tehty suunnitelmien mukaan, jonka määrittää staattinen kuorma Jos EG-set toimii normaalisti niin EG-setistä jousipakkojen kautta perustukseen menevä dynaaminen komponentti on pieni. Putkiyhteet ja niiden joustavat liitokset kestävät normaalin käytön, startin ja stopin Seismisesti aktiiviselle alueelle menevä EG-set joustavat liitokset suunniteltava kestämään EG-setin kokemat maanjäristyksen aiheuttamat siirtymät 13

13 Valmistajan vastuulla oleva riskin arviointi ja riskin vähentäminen Liite I Tunnistettava koneen mahdollisesti aiheuttamat vaarat ja niihin liittyvät vaaratilanteet Arvioitava riskin suuruus ottaen huomioon mahdollisen vamman tai terveyshaitan vakavuus ja todennäköisyys Arvioitava riskin merkitys sen määrittämiseksi, onko riskiä konedirektiivin tavoitteen mukaisesti pienennettävä Määritä Koneen raja-arvot: Käyttörajat Tilarajat Aikarajat Tarkoitettu käyttö Kohtuudella ennakoitava väärinkäyttö Poistettava vaarat tai pienennettävä näihin vaaroihin liittyviä riskejä soveltamalla suojaustoimenpiteitä kohdan b alakohdassa määrätyssä ensisijaisuusjärjestyksessä Turvallistamisen periaatteet 14

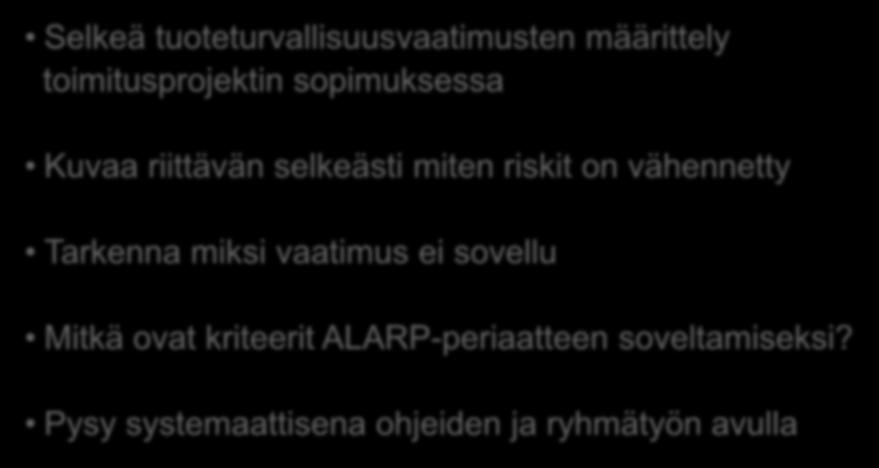

14 Loppupäätelmät Selkeä tuoteturvallisuusvaatimusten määrittely toimitusprojektin sopimuksessa Kuvaa riittävän selkeästi miten riskit on vähennetty Tarkenna miksi vaatimus ei sovellu Mitkä ovat kriteerit ALARP-periaatteen soveltamiseksi? Pysy systemaattisena ohjeiden ja ryhmätyön avulla 15

15 Disclaimer All information and views in this presentation are provided for discussion purposes only, and do not constitute any professional or legal advice. No representation or warranty of any kind is made in respect of any such information. Wärtsilä expressidly disclaims any and all warranties and liability for information contained in the presentation. Any views presented do not represent the views of Wärtsilä Wärtsilä Corporation. 16
