Beyond Automation, Höyryturbiinin elinkaarikustannusten optimointi digitalisaation avulla (Remote Diagnostic Service + FlexLTP) Jussi

Transkriptio

1 Beyond Automation, Höyryturbiinin elinkaarikustannusten optimointi digitalisaation avulla (Remote Diagnostic Service + FlexLTP) Jussi Uddfolk Siemens Osakeyhtiö 28 siemens.com

2 Siemens - Power and Gas Keitä me olemme? Power and Gas divisioona: Kaasuturbiinit, generaattorit & kaasuttimet Höyryturbiinit ja generaattorit Kompressorit ja mäntäkoneet Teollisen mittakaavan lämpöpumput Avaimet käteen -voimalaitokset & kattilalaitokset Voimalaitosautomaatio Elinkaaripalvelut Huollot ja modernisoinnit Uudet tilaukset, miljoonaa euroa 19,454 15,742 Liikevaihto, miljoonaa euroa 16,471 13,418 Henkilöstö 1 48,700 50,300 1) syyskuussa 26 Siemens Osakeyhtiö 28 Sivu2

3 MindSphere enables digitalization Unrestricted Siemens AG 28

4 MindSphere Avoin pilvipohjainen IoT -ekosysteemi Avoimet standardit ja rajapinnat Tehokkaat analytiikkaratkaisut Plug-and-play liitettävyys Avoin MindApp - sovelluskehitysympäristö MindSphere Kyberturva Käyttöön perustuva hinnoittelu App store konsepti Siemens Osakeyhtiö 28 Käyttäjät ja yhteistyökumppanit muodostavat ekosysteemin

5 MindSphere Avoin pilvipohjainen IoT -ekosysteemi MindApp kehitysympäristö Siemens OEM Loppuasiakkaat Sovelluskehittäjät Optimoi laitteiden käytettävyys, energia- ja resurssitehokkuus, huolto- ja kunnossapitopalvelut MindApps - sovellukset Kerätyn datan läpinäkyvä visualisointi ja analysointi mahdollistaa esim. ennakoivat huoltotoimenpiteet Käyttöön perustuva hinnoittelu Liitetyn laitekannan hallinta 00 MindSphere MindSphere - pilvialusta Avoimet rajapinnat käyttäjän omien sovelluksien kehittämiseen (MindApps) Pilvi-infrastruktuurin vaihtoehdot: Public, private tai on-premise ratkaisu MindConnect tietoturvallinen liityntärajapinta Liityntä avoimilla standardeilla (esim. OPC UA) kolmansien osapuolten laitteisiin Plug and play liityntä Siemens-laitteisiin Siemens Osakeyhtiö 28

6 Höyryturbiinin elinkaarikustannusten optimointi digitalisaation avulla: Powered by MindSphere

7 Höyryturbiinin ja generaattorin käyttö ja ylläpito Mitä uutta digitalisaatio voi tuoda perinteiselle alalle? Turbiinikäyttäjän haasteet Miten parantaa luotettavuutta, käytettävyyttä ja suorituskykyä? Miten valmistautua paremmin suunniteltuihin seisakkeihin? Perinteinen huoltokonsepti: Ylläpitokustannuksia osin vaikea ennakoida eoh Varaosien hankinta perustuu oletuksiin, huollon aikana tulee yllätyksiä 25,000 (3 vuotta) 50,000 (6 vuotta) 75,000 (9 vuotta) 0,000 (12 vuotta) Seisakit ovat pitkiä ja tuppaavat venymään Inspection Minor Overhaul MajorOverhaul Miten saada nopeasti tukea ongelmien tai suunnittelemattomien seisakkien aikana? Q: Miten kaikkea tätä voidaan parantaa? A: FlexLTP-ylläpitosopimuksella, jonka Etädiagnostiikkapalvelut (RDS) mahdollistavat Siemens Osakeyhtiö 28 Sivu7

8 Taustalla vahva osaaminen (Domain knowhow): Turbiineillamme on ajettu yli 25 miljoonaa tuntia ja olemme analysoineet niistä saatavaa tietoa jo vuosikymmenten ajan Esimerkkilukuja Poikkeamien automaattinen havainnointi > 530 suurta kaasuturbiinia etävalvonnassa > 130 höyryturbiinia etävalvonnassa Tiedon hyödyntäminen avainlukujen (KPI t) parantamiseen: > 230,000 anturia päivittäisessä etävalvonnassa > 5.5 miljoonaa anturituntia prosessoidaan päivittäin > 25 Terabittiä historiatietoa tuotannossa >9 GB tietoa prosessoidaan päivittäin Siemens Osakeyhtiö 28 Sivu8

9 Etädiagnostiikkapalvelut (Remote Diagnostic Service = RDS) osana Siemensin ylläpitosopimuksia (Long Term Programs = LTP) Options Corrective Contract Siemens Long Term Programs (LTP) Framework / Call off Agreements Remote Diagnostic Service (RDS) Protecting plant operation Long Term Programs Ylläpitosopimukset auttavat asiakkaita pitkän aikavälin suunnittelussa Voidaan räätälöidä asiakas- ja laitekohtaisesti Preventive Contract Support Contract Etädiagnostiikkapalvelut (RDS) ovat olennainen osa Siemensin ylläpitosopimuksia Siemens Osakeyhtiö 28 Sivu9

10 Etädiagnostiikkapalvelut tukevat asiakkaidemme liiketoimintaa tuomalla OEM-tietämyksemme ja -osaamisemme käyttöön 24/7-periaatteella Etädiagnostiikka Asiakas Ongelma laitoksella Tekninen tuki Laitokselta saadun mittausdatan murskaus Digitaalisten kaksosten hyödyntäminen analytiikassa Päivittäinen valvonta ja säännöllinen raportointi Ennakkovaroitukset laitteiden kriittisistä tilan muutoksista Korkeatasoiset tietoturvaratkaisut VGB:n ja NERC:n suositusten mukaisesti Proaktiivinen tuki 5 Etävalvomoa Tapahtumapohjaiset ilmoitukset ja raportit OEM Diagnostiikka Digitaaliset kaksoset MindSphere Tiedonsiirto laitteista ja koneista? Asiakkaan reagointi Välitön etätuki & tuki laitoksella (tarvittaessa) > 300 Vältettyä alasajoa Reaktiivinen tuki Siemens Etätuki 24/7 Parhaat asiantuntijat ja osaaminen käytettävissä Kehittyneet vianetsintämenetelmät Historiadatan hyödyntäminen ja analysointi Seisokkien optimointi ja lyhentäminen Huoltokustannusten minimointi Siemens Osakeyhtiö 28 Sivu

11 Etädiagnostiikkapalvelun ydintoiminnot Asiakas Tiedonkeruu laitoksella Customer Access Gateway Tiedonsiirto Siemens Turvallinen tiedonhallinta Asiakkaan Intranet HMI Interaction Asiakkaan palomuuri Tosiaikainen etätuki Siemensin palomuuri Common Remote Service Platform Streaming Data Tiedon automaattinen prosessointi Networks, Dashboard Proaktiiviset ilmoitukset Raportointi kvartaaleittain Lopullinen analyysi Expert Engineering Support Siemens Osakeyhtiö 28 Sivu

12 Prosessitiedon käsittely ja analysointi Siemensin kehittämä analysointiohjelmisto käyttää automaattisesti laitokselta saatua prosessitietoa, hyödyntäen mm. erilaisia dynaamisia malleja ja turbiinin digitaalista kaksosta Lisäksi asiantuntijamme analysoivat prosessitietoa päivittäin Liityntöjen toimivuus ja tiedon oikeellisuus tarkistetaan Automaattinen hälytysten generointi Laitteiden terveydentila tarkistetaan Vertailuja ajetaan useampien laitteiden ja laitosten välillä, benchmarkkaus Asiakkaalle tiedotetaan mahdollisista ongelmista Huoltopalvelut koordinoidaan asiakkaan kanssa Laitteiden päivittäinen valvonta etädiagnostiikka-asiantuntijoiden toimesta, kehittyneiden analytiikkatyökalujen tukemana Siemens Osakeyhtiö 28 Sivu 12

13 RDS Data Analytics Landscape Increasing Artificial Intelligence Deep Analysis on Fleet Level Increasing Size of Historical Data ADS NLP Natural Lang. Processing for Reports ADS CBR Case-based Reasoning ADS SiriBot Deep Learning for Daily Monitoring Data-driven Methods on Unit Level Rule-based Domain specific Analysis PM Vibrations Vibration Monitoring DMA SeqM Root-cause Analysis with Sequence Pattern Mining DMA RB Domain specific Rule-based Analysis PM Perf Performance Monitoring using SVM PM CD Combustion Dynamics using SVM DMA ML Machine Learning for Anomaly Detection Physicsbased Analysis THDYN Steam Turbine Indexes & Performance GT PM Gas Turbine Performance Analysis CPM Compressor Performance Monitoring Basic / Dedicated Calculations DMA SC / PT Dedicated Sensor Check & Predictive Trending FFT VA FFT Vibration Analysis Siemens Osakeyhtiö 28 Sivu 13 Increasing Artificial Intelligence Increasing Size of Historical Data

14 Luotettavuuden ja käytettävyyden parantaminen Proaktiivinen tuki osana Etädiagnostiikkapalveluita Suojajärjestelmän toiminta P Suorituskyky t P DEGRADATION MODES (hyötysuhde ja teho) P = Mahdollinen vikaantuminen 24h-72h F = Toiminnallinen vika FAST DYNAMICS MODES Aika 0h-24h TRIPPI F t F Kehittyneet hahmon- ja poikkeamientunnistustekniikat tukevat vikojen havainnointia aikaisessa vaiheessa Huoltotoiminnot voidaan siirtää suunniteltuihin seisakkeihin ja välttää yllättävät ja kalliit hätäkorjaukset Alasajojen (trippien) ja suunnittelemattomien seisakkien välttäminen Siemens Osakeyhtiö 28 Sivu 14

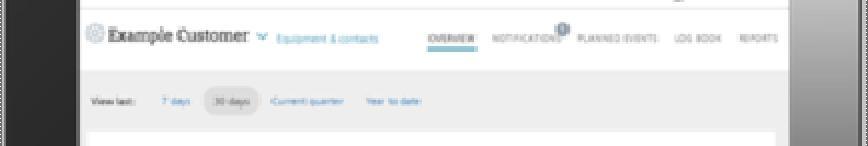

15 Helppo käyttöliittymä asiakkaalle myhealth KPI t, trendityökalut ja ajantasaiset raportit aina käytettävissä mobiilikäyttöliittymän kautta Siemens Osakeyhtiö 28 Sivu 15

16 Siemensin ylläpitosopimukset (Long Term Program FlexLTP ) Taustaa Perinteinen malli: Asiakas koordinoi kaiken FlexLTP: Siemens koordinoi ja täydentää Repairs Project Mgmt Helpdesk Training Parts Mgmt Support Guarantees Monitoring Parts Inspection Mobilization Overhauls Nimetty huolto- ja tukitiimi FlexLTP: Räätälöity ylläpitosopimus, jonka avulla asiakkaat voivat keskittyä ydinliiketoimintaansa ja optimoida elinkaarikustannuksensa Siemens Osakeyhtiö 28 Sivu 16

17 Ylläpitosopimus - FlexLTP Elinkaariajattelu digitalisaation tukemana OEM huoltokonseptit Perinteinen huoltokonsepti: 25,000 (3 vuotta) 50,000 (6 vuotta) 75,000 (9 vuotta) 0,000 (12 vuotta) Kumppanuus Siemensin kanssa, FlexLTP: 33,000 (4 vuotta) 66,000 (8 vuotta) 0,000 (12 vuotta) eoh eoh Inspection Minor Overhaul MajorOverhaul Remote Diagnostic Service Sopimuselementit Uuden yksikön jatkettu takuu (uudet laitokset) Pidennetyt huoltovälit - täyshuolto vasta 0,000 käyttötunnin jälkeen (jopa 12 vuotta) Käytettävyystakuu Kiinteät hinnat suunnitelluille huolloille sopimusaikana Vähemmän ylläpitokustannuksia, koska vähemmän seisakkeja ja yllätyksiä Vähemmän suunnittelukustannuksia, parempi suunnittelun tarkkuus (huoltotyöt, varaosat) FlexLTP + RDS edellytyksenä pidemmille huoltoväleille linjattu vakuutusyhtiöiden kanssa FlexLTP-ylläpitosopimus ja etädiagnostiikkapalvelut: ylläpitokustannukset alas mahdollistamalla pidennetyt huoltovälit ja optimoimalla huoltotoiminnot Siemens Osakeyhtiö 28 Sivu 17

18 Ylläpitosopimus FlexLTP Säästöä elinkaarikustannuksiin Huoltokustannusten vertailu, 12 vuotta Ylläpitosopimuksen edut Tuotantotappiot Vähemmän työnjohtoa ja valvontaa johtuen huoltokertojen vähentämisestä Säästöt Huoltotyöt tukitoimintoineen Varaosat Vähemmän huoltotöitä ja tukitoimintoja johtuen huoltokertojen vähentämisestä Vähemmän varaosia johtuen pidemmistä huoltoväleistä ja etädiagnostiikan/analytiikan mahdollistamasta optimoinnista vain oikeasti tarvittavat varaosat Perinteinen LTP Etädiagnostiikkapalvelut Työnjohto ja -valvonta Vähemmän tuotantotappioita johtuen huoltokertojen vähentämisestä (erityisesti yhden Major Overhaulin poisto), sekä Etädiagnostiikkapalvelujen mahdollistamasta paremmasta käytettävyydestä Pienemmät elinkaarikustannukset Ylläpitosopimuksen kautta Siemens Osakeyhtiö 28 Sivu 18

19 Ylläpitosopimus - FlexLTP Yhteenveto Päähyödyt asiakkaalle Parempi luotettavuus Korkeampi käytettävyys Parempi suorituskyky Pidemmät huoltovälit Nopea tuki mahdollisissa häiriötilanteissa Enemmän tietoa omista laitteista Yksinkertaisempi projektinhallinta Tuki seisakkien ja huoltotöiden suunnitteluun Laadukkaammat huollot Pienemmät varastot Pienemmät ja paremmin ennakoitavat elinkaarikustannukset Digitalisaation mahdollistamana Siemens voi tarjota kaiken OEM-osaamisensa asiakkaan käyttöön räätälöidyn ylläpitosopimuksen kautta Siemens Osakeyhtiö 28 Sivu 19

20 Yhteystiedot Jussi Uddfolk Siemens Osakeyhtiö Power and Gas & Power Generation Service Divisions Tarvonsalmenkatu 19 FI ESPOO Phone: siemens.com/answers Siemens Osakeyhtiö 28. Sivu / Ako
