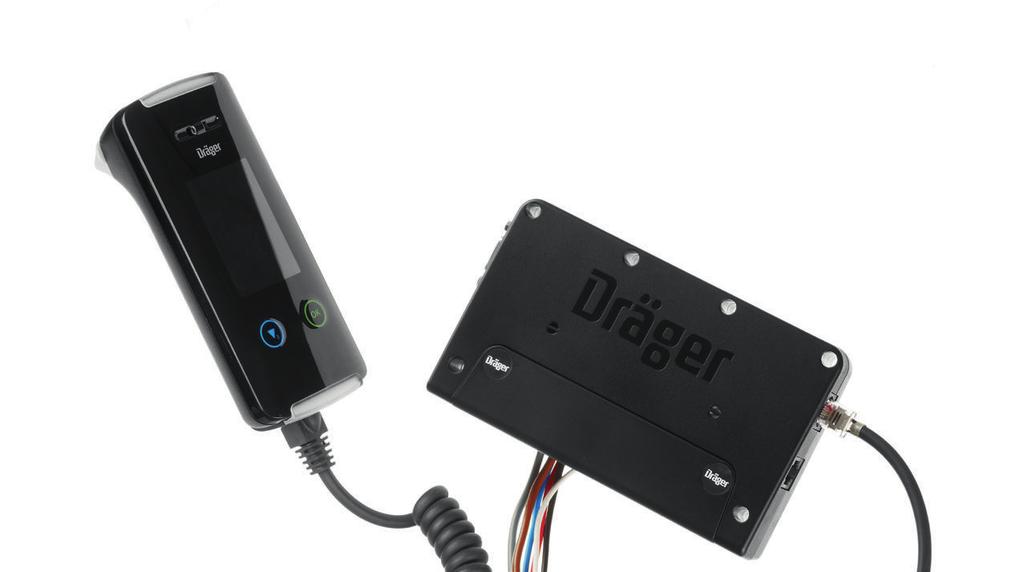

1 Dräger Interlock 7000 Alkolukko Dräger Interlock 7000 on ajonestolaite, joka mittaa kuljettajan uloshengitysilman alkoholipitoisuuden ja tarvittaessa estää ajoneuvon käynnistymisen Interlock 7000 on erittäin nopeasti käyttövalmis Laite voidaan varustaa kameralla, GPS:llä ja/tai mobiilidatan siirtomoduulilla asiakkaan toiveiden mukaisesti Värilliset LEDit Liitäntä mobiilidatan siirtomoduulia varten Suukappale Helposti vaihdettava; sijaitsee käsilaitteen selkäpuolella Keskusyksikkö Asennetaan kojelaudan alle, kirjaa kaikki tapahtumat Käsilaitteen liitäntä Värinäyttö Käyttöopastus joko suomentai ruotsinkielellä D Käsilaite (mittauslaite) Sijaitsee ajoneuvon sisällä Kaapelit Liitännät ajoneuvon sähköjärjestelmään Kameran liitäntä

2 02 Dräger Interlock 7000 Edut Estää ajamisen alkoholin vaikutuksen alaisena luotettavasti Interlock 7000 on ajonestolaite, jolla voidaan ennalta ehkäistä juopuneena ajaminen julkisessa liikenteessä, rahtikuljetuksissa ja työpaikoilla Interlock laitetta käytetään monissa maissa lakisääteisesti rattijuopumukseen syyllistyneitä henkilöitä koskevissa viranomaisohjelmissa (alkolukolla valvottu ajo-oikeus) Näissä maissa, rattijuopumukseen syyllistyneen henkilön pitää käyttää autossaan alkolukkoa Avainasemassa näissä ohjelmissa on itse laitteen manipuloinnin esto, tulosten luotettavuus, tietojen hallinta ja tallennus Miten Interlock 7000 toimii? Interlock 7000 koostuu kahdesta pääkomponentista: käsilaitteesta ja keskusyksiköstä Puhallusnäytteen analysointi tapahtuu käsilaitteella Keskusyksikkö joko sallii tai estää ajoneuvon käynnistysreleen toiminnan Kun ajoneuvon sytytysvirta kytketään päälle, Interlock 7000 kehottaa kuljettajaa antamaan puhallusnäytteen Jos mitattu alkoholipitoisuus ylittää asetetun raja-arvon, laite estää ajoneuvon käynnistymisen Laite auttaa järjestelmällisesti ehkäisemään alkoholin aiheuttamia onnettomuuksia ja estää ajamisen alkoholin vaikutuksen alaisena Nopeasti käyttövalmis Erittäin lyhyt lämpenemisaika ja nopea käyttövalmius ovat Interlock 7000:n erityisominaisuuksia Yli 0 C lämpötilassa laite on heti valmis mittaukseen Myös tätä alemmissa lämpötiloissa Interlock 7000 on vakuuttavan nopeasti käyttövalmis Laaja käyttölämpötila-alue: -45 C+85 C varmistaa sen että laite toimii moitteettomasti kaikissa olosuhteissa Alkolukon käyttö on helppoa Interlock 7000:n muotoilu on miellyttävä ja ergonominen: suukappale on käsilaitteen selkäpuolella Ajoneuvoon asennettuna laitetta ei ensisilmäyksellä tunnista alkolukoksi Interlock 7000:n hygieeniset suukappaleet ovat täysin biohajoavia Puhallusnäyte voidaan antaa yhdellä otteella Värinäytön helppotajuisen valikko-ohjauksen ansiosta käyttö on helppoa ja intuitiivista Lisäksi laitteen värilliset LED-merkkivalot selkeyttävät puhallustestiä Tietojen turvallinen käsittely Interlock 7000:n muistiin tallentuvat päivämäärän ja kellonajan lisäksi kaikki oleelliset tapahtumat, kuten puhallusnäytteen antamiset ja/tai antamatta jättämiset, mitatut alkoholipitoisuudet, moottorin käynnistykset ja sammutukset sekä mahdolliset manipulointiyritykset Tiedot siirtyvät keskusyksiköstä PC:lle infrapuna- tai Bluetooth -yhteyden välityksellä, jonka jälkeen tiedot ovat vain valtuutettujen henkilöiden käytettävissä Tiedot on suojattu niiden luomisesta aina niiden luovutukseen saakka erityisellä salausmenetelmällä

3 Dräger Interlock Edut Mobiilidatan siirtomoduuli Jos Interlock 7000 on varustettu myös mobiilidatan siirtomoduulilla, joidenkin etukäteen määritettyjen tapahtumien tiedot on mahdollista siirtää matkapuhelinverkon kautta automaattisesti asianomaiselle viranomaiselle Tällainen tapahtuma voi olla esimerkiksi moottorin käynnistysyritys alkoholin vaikutuksen alaisena Kamera Dräger Interlock 7000 voidaan varustaa kameralla niitä tilanteita varten, joissa kamera on lakisääteinen tai asiakkaan esittämä vaatimus Kamera dokumentoi annetut puhallustestit kuvien avulla Kamera voidaan tarvittaessa asentaa ongelmitta mihin tahansa ajoneuvoon Hyvä kuvanlaatu on infrapunatekniikan ansiosta taattu sekä päivällä että yöllä Luotettava mittaustekniikka Interlock 7000 mittaa spesifisesti alkoholia Mittaustulos on luotettava ja tarkka Laite tunnistaa varmasti myös ohitus- tai manipulointiyritykset ja tallentaa ne järjestelmään Laite myös tunnistaa, onko puhallusnäytteen alkoholi hengitysalkoholia vai onko kyseessä ns suualkoholi Koeteltua Dräger-teknologiaa Dräger on yli 60 vuoden kokemuksellaan hengitysalkoholimittareiden maailmanlaajuinen markkinajohtaja Poliisi käyttää useissa maissa Alcotest -tuoteperheen laitteita liikennevalvonnassa Interlock 7000:ssa käytetään samaa luotettavaa Alcotest -anturitekniikkaa Drägerin alkolukot ovat saavuttaneet maailmalla suurta suosiota jo yli kahden vuosikymmenen ajan

4 04 Dräger Interlock 7000 D D D Toimintatapa 2 Puhalluskehotus 4 Hyväksytty puhalluskoe: käynnistimen vapautus 3 Alkoholipitoisuuden mittaus uloshengitysilmasta D D D Sytytysvirta päälle 5 Moottorin käynnistys 6 Kamera (valinnainen) lakisääteisiin tai asiakaskohtaisiin vaatimuksiin Lisätarvikkeet Suukappaleet D Interlock laitteen hygieeninen suukappale on täysin biohajoava

5 Dräger Interlock Lisätarvikkeet Pidikkeet D Erilaisilla pidikkeillä käsilaite voidaan asentaa ajajan ulottuville Käsilaitteen suoja D Kolhusuoja tarjoaa näytölle lisäsuojaa Dräger Interlock kamera D Interlock laitteeseen täysin integroitu kamera dokumentoi annetut puhallustestit kuvien avulla Antennilla varustettu Dräger Interlock moduuli mobiilidatan siirtoon D Jos alkolukolla valvottuun ajo-oikeus ohjelmaan vaaditaan mobiilidatan siirtomoduulin käyttö, moduuli pystyy automaattisesti siirtämään tietoja asianomaisille viranomaiselle

6 06 Dräger Interlock 7000 Liittyvät tuotteet D Dräger Interlock 5000 Dräger Interlock 5000 on ajonestolaite, joka mittaa kuljettajan uloshengitysilman alkoholipitoisuuden ja tarvittaessa estää ajoneuvon käynnistymisen Tehtyään yksinkertaisen puhallustestin laite antaa kuljettajan lähteä liikenteeseen turvallisesti Alkolukko mittaa hengitysilman alkoholipitoisuuden ja sallii moottorin käynnistymisen vain siinä tapauksessa, että mitattu alkoholipitoisuus alittaa annetun rajaarvon Dräger Alcotest 3820 D Dräger Alcotest 3820 tarjoaa vastuulliselle kuljettajalle luotettavan tavan mitata hengitysilman alkoholipitoisuus ja saada varmuus ajokunnosta Sen varmistaa tarkka mittausteknologia, sama kuin poliisin alkometreissä, joilla tehdään yli 30 miljoonaa puhalluskoetta vuodessa Dräger Alcotest 5820 D Dräger Alcotest 5820 on luotettava, nopeat ja tarkat mittaustulokset antava alkometri ammattikäyttöön Tämän pienen ja käyttäjäystävällisen mukana kannettavan alkometrin mittausteknologia on osoittanut luotettavuutensa jo yli laitteessa ympäri maailman Dräger Alcotest 6820 D Líikenneturvallisuudesta huolehtiminen ja ajokunnon valvonta on ennakoimatonta ja stressaavaa työtä Dräger suunnitteli Alcotest laitteen erityisesti viranomaiskäyttöön Se on helppokäyttöinen ja takaa nopeat ja luotettavat tulokset vaativissa olosuhteissa kun jokainen sekunti on tärkeä

7 Dräger Interlock Tekniset tiedot Mittausperiaate Elektrokemiallinen anturi Ympäristöolosuhteet käytön aikana Lämpötila -45 C+85 C Käyttövalmius < 4 s (lämpötila yli 0 C) < 60 s (lämpötila -20 C) < 110 s (lämpötila -45 C) Näyttö Graafinen värinäyttö käsilaitteessa selväkielisin tekstein Kalibrointiväli Yleensä 12 kk Tallennusmuisti Keskusyksikössä, maks tapahtumalle Mitat (K x L x S) Käsilaite n 138 mm x 61 mm x 36 mm Keskusyksikkö n 148 mm x 90 mm x 32 mm Paino Käsilaite n 178 g Keskusyksikkö n 300 g Jännitteen syöttö V Käynnistysreleen ohjausrele < 16 A jatkuva, < 40 A hetkellinen, lähtörele voidaan kytkeä 48 V saakka Virrankulutus < 2 A, maks; < 1 ma lepotilassa Hyväksynnät Yleinen hyväksyntä: EN :2014, EN :2014, EN :2015, E1-merkki, ECE-sääntö nro 10 ja direktiivi (EY) nro 661/2009 (viimeisin soveltuvin muutoksin), NHTSA:2013, AS 3547 tyyppi 4 Tiedonsiirto Infrapunaliitäntä, Bluetooth Tilaustiedot Dräger Interlock 7000 uloshengitysilman alkoholipitoisuuden mittaama alkolukko (käsilaite ja keskusyksikkö) ajoneuvoon asennettava, suukappaleet (3 kpl), pidike ja asennustarvikkeet Dräger Interlock 7000 GPRS -moduuli Dräger Interlock 7000 LTE -moduuli Dräger Interlock kamera Suukappaleet (5 kpl), yksittäin pakattuina Suukappaleet (50 kpl), yksittäin pakattuina Suukappaleet (300 kpl), yksittäin pakattuina Käsilaitteen suoja Suojakalvo, käsilaite Käsilaitteen pidike I Käsilaitteen pidike II
