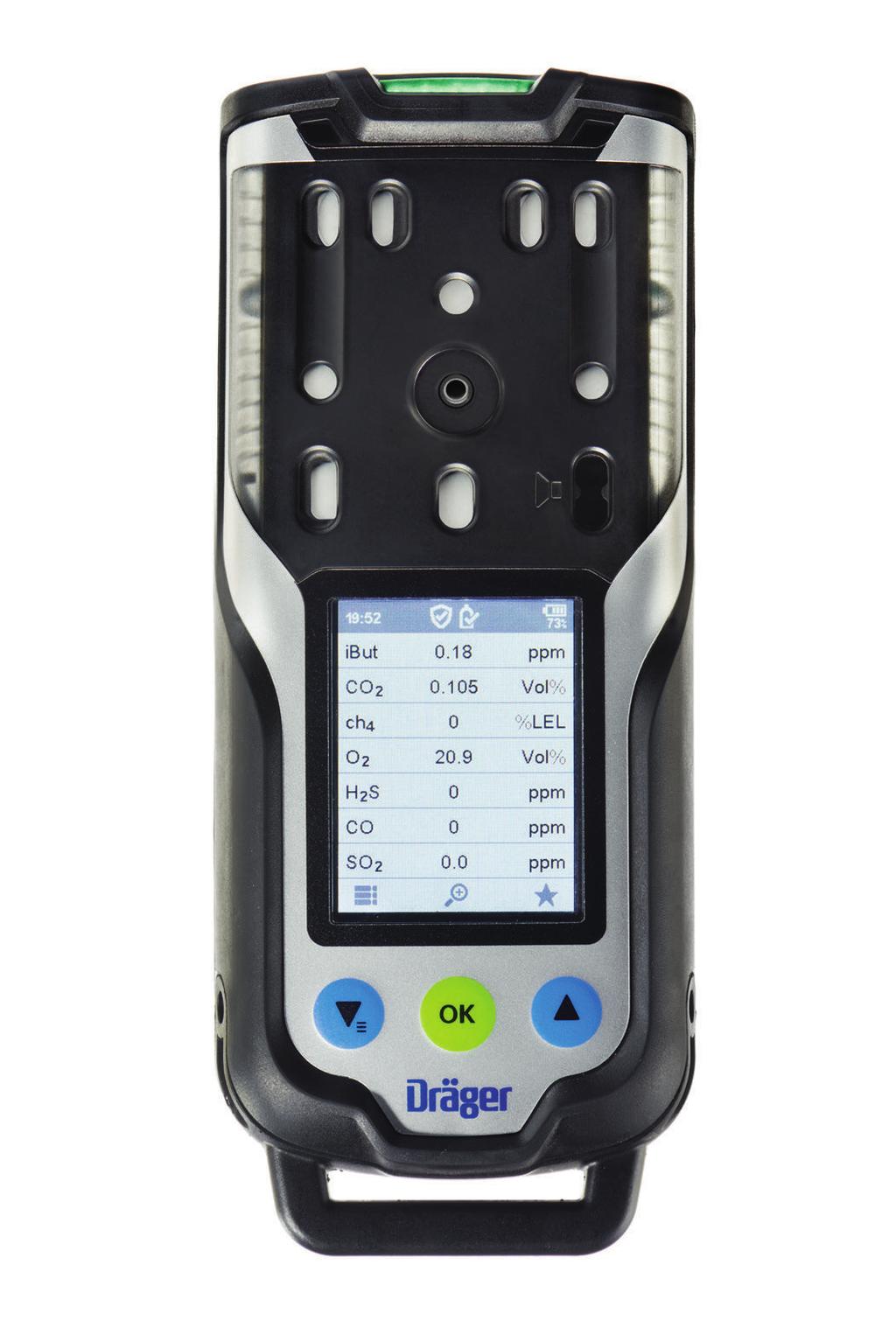

1 Dräger X-am 8000 Monikaasumittari Säiliömittaus ei ole koskaan ollut näin helppoa ja kätevää: 1 7 kaasun mittari tunnistaa myrkylliset ja syttyvät kaasut ja höyryt sekä hapen, kaikki kerralla sekä pumppu- että diffuusiokäytössä. Innovatiivinen merkinantojärjestelmä ja kätevät aputoiminnot varmistavat kokonaisvaltaisen turvallisuuden koko prosessin ajan. Hehkuva vihreä D-valo (valinnainen) ilmoittaa: testattu ja käyttövalmis Helppo vaihto pumppu- ja diffuusiokäytön välillä Viisi paikkaa DrägerSensors-antureille jopa seitsemän kaasun mittaukseen, kaksi uutta erittäin suorituskykyistä PID-anturia Iskuntunnistusominaisuus ilmoittaa vakavasta mekaanisesta rasituksesta Helposti luettava värinäyttö zoomaustoiminnolla Aputoiminnot säiliömittaukseen, vuotojen havannoimiseen ja bentseenin testaamiseen PID-anturilla (esi-suodatinputki) Induktiivinen lataus D Valinnainen Bluetooth *-moduuli Android-laitteille tarkoitettuun CSE Connect -sovellukseen liittämistä varten Bluetooth on Bluetooth SIG, Inc:n rekisteröity tavaramerkki.

2 02 Dräger X-am 8000 Edut Erityisesti suunniteltu käytettäväksi pumpun kanssa, optimoitu säiliömittaamiseen Dräger X-am mittari on varustettu erittäin tehokkaalla pumpulla. Siihen voidaan yhdistää jopa 45 metrin pituinen letku. Pumppuadapteri helpottaa diffuusiokäytöstä pumppukäyttöön siirtymisessä ja toisinpäin. Eli pumppu on käytössä vain, kun sitä tarvitaan. Tämä säästää energiaa, vähentää kulumista ja pidentää pumpun käyttöikää. Kätevän ja kestävän Dräger X-am mittarin käyttö on intuitiivista; sitä voi operoida yhdellä kädellä kolmen toimintonäppäimen ansiosta. Tiedot näkyvät selkeästi helppolukuisella värinäytöllä. Vakiovarusteisiin kuuluu tukeva olkahihna, joka helpottaa X-am mittarin kantamista. Kompaktin ja kestävän rakenteensa ansiosta laite kestää vaikeimmissakin olosuhteissa. Nopea turvallisten pitoisuuksien tarkistus, hyväksyntä ja dokumentointi X-am 8000 tukee tehokkaasti erilaisia sovelluksia erityisesti kehitettyjen aputoimintojen avulla, jotka ohjaavat käyttäjää kunkin prosessin läpi vaihe vaiheelta. Esimerkiksi turvallisia pitoisuuksia tarkistettaessa älykäs aputoiminto laskee laitteen ja sondin (fluorikumiletku, FKM) tarvitseman virtausajan tiettyjen muuttujien, kuten mittauskaasujen, lämpötilarajojen ja ilmoitetun letkun pituuden perusteella. Kun seurataan mahdollisesti korkeita metaanipitoisuuksia, valinnainen automaattisen mittausalueen vaihto helpottaa mittausta: jos Cat-Ex-anturi mittaa yli 100 prosentin LEL-arvon, näyttö siirtyy tilavuusprosentin alueelle. CSE Connect on hyödyllinen lisätyökalu. Se yhdistää Dräger X-am mittarille suunnitellun Android sovelluksen pilvi(tietojenkäsittely)palveluun. Mittaustulokset voidaan verkkosovellusta käyttäen siirtää nopeasti ja helposti Android-sovellukselle. Dräger X-am mittarin valinnainen Bluetooth -moduuli mahdollistaa mittausarvojen automaattisen siirtämisen CSE Connect -sovellukseen. Myös mittausraporttien laatiminen onnistuu sillä helposti. Tämä säästää aikaa ja auttaa hallitsemaan mittaustehtäviä turvallisia pitoisuuksia tarkistettaessa tehokkaammin. Hälytykset on suunniteltu selkeiksi Dräger X-am mittarin hälytykset perustuu selkeisiin värikoodeihin standardien EN , EN ja EN vaatimusten mukaisesti: Punainen valo = kaasuhälytys Keltainen valo = laitetta koskeva hälytys, esim. akku vähissä Vihreä valo = laite on käyttövalmis D-valon vihreä hehku kertoo jo kaukaa, onko laite asianmukaisesti testattu ja käyttövalmis. Hälytystapauksessa X-am 8000 hälyttää värikkäillä hälytys-ledeillä, kuuluvalla äänimerkillä (100 db(a) 30 cm:n etäisyydellä) ja selkeästi tuntuvalla värinällä. Lisäksi näytöllä voidaan ottaa käyttöön neljä esiasetettua

3 Dräger X-am Edut vaarasymbolia, jotka ilmoittavat esimerkiksi räjähtävien tai myrkyllisten kaasujen aiheuttamasta vaarasta. Näin käyttäjä voi helposti tunnistaa vaaratyypin yksinomaan näkemänsä symbolin perusteella. X-am mittarissa on iskuntunnistusjärjestelmä. Tapahtumaraportti ilmoittaa mahdollisista vakavista mekaanisista iskuista, jotka saattavat haitata laitteen tai anturien toimintaa. Kyseiset tapahtumat tallentuvat myös laitteen lokiin. Näiden tietojen avulla, mittarin käyttäjä voi tarkistaa laitteen yksityiskohtaisesti. Taloudellinen laitekannan hallinta Toimintatesti ja kalibrointi suoritetaan yksinkertaisesti ja nopeasti Dräger X-dock -kalibrointiaseman avulla. Sen vähäisen testikaasumenekin ansiosta käyttökustannukset pysyvät alhaisina. Raportointitoiminto ja useat muut hyödylliset ominaisuudet tekevät X-dock Manager PC -ohjelmistosta älykkään lisän kaikkiin laitekannan hallintatoimiin: Yksittäisten laitteiden tunnistamiseksi voidaan käyttää joko tavanomaisia viivakoodeja tai integroituja RFID-transpondereita. Laite, joka on erikoistunut mittaamaan sekä suuria että pieniä hiilivetypitoisuuksia Vaikeasti havaittavien hilivetypitoisuuksien mittaamista varten voit yhdistää Dräger X-am mittariin toisen suorituskykyisistä PID-antureista. PID HC -anturin mittausalue on ppm (isobuteenilla). PID LC ppb sopii erityisesti 0 10 ppm:n mittausalueelle (isobuteenilla); alle 1 ppm:n pitoisuuksilla korkealla resoluutiolla. Bentseenimittauksissa X-am mittaria voidaan käyttää esi-suodatinputken kanssa. Sen etuna on, että tarvitset kyseiseen käyttötarkoitukseen vain yhden mittalaitteen. Näin voit alentaa huomattavasti käytössä olevien laitteiden osto-, ylläpito- ja kuljetuskustannuksia. Sisäänrakennettu ohjaustoiminto tukee esi-suodatinputkien käyttöä. Induktiivinen lataus suojaa kulumiselta X-am mittarissa on induktiivinen lataus. Se tekee laitteen käytöstä helpompaa ja pidentää laitteen käyttöikää. Latausaseman hapetus- ja kontaktiongelmat ovat historiaa. Voit ladata (räjähdysvaarallisten alueiden ulkopuolella) ja mitata samalla kertaa, esim. kun käytät laitetta ajoneuvojen tai koneiden sisällä. Latausasemat voidaan yhdistää toisiinsa, jolloin ne vievät hyvin vähän tilaa; lisäksi ne sopivat yhteen Dräger X-am -latausasemien kanssa.

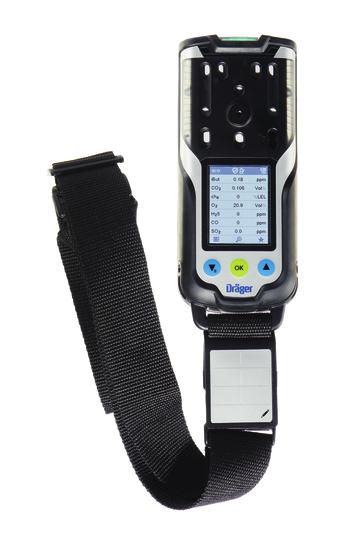

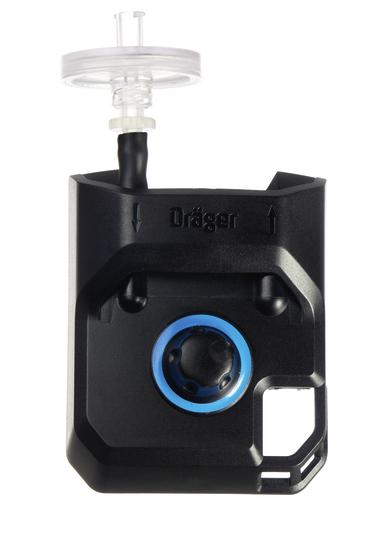

4 04 Dräger X-am 8000 Olkahihna D D D Toimintatapa Pumppuadapteri Esi-suodatinputken kotelo Dräger X-am 3500 ja Dräger X-am mittarien vertailu Merkmale Anzahl der Messgase Dräger X-am 3500 Dräger X-am bis 4 1 bis 7 Interne Pumpe, Aktivierung mit Pumpenadapter, optional Induktives Laden Kundenspezifische Einstellungen bei der Bestellung Schultertragegurt als Standardlieferumfang Wärmetönungssensor DrägerSensor CatEx 125 PR, konfigurierbar Elektrochemische (EC) DrägerSensoren : XXS O₂, XXS CO LC, XXS H₂S LC, XXS NO₂, XXS SO₂, konfigurierbar Elektrochemische (EC) DrägerSensoren : weitere Sensoren/Sondergase, konfigurierbar Infrarot (IR) DrägerSensoren Dual-IR Ex/CO₂, IR-Ex, IR-CO₂, konfigurierbar Photoionisationsdetektor (PID) DrägerSensoren : PID HC, PID LC ppb, konfigurierbar Automatische Messbereichsumschaltung für den Wärmetönungssensor, Messgas: Methan, konfigurierbar Assistent: Freimessen, Lecksuche, Benzol/Vorröhrchen, nur wenn eine Pumpe installiert ist. Ereignisbericht (inkl. Stoßerkennung), konfigurierbar Bluetooth 1 Option 1Bluetooth ist ein eingetragenes Warenzeichen von Bluetooth SIG, Inc. Dräger-mallistossa on kaksi useiden kaasujen mittarimallia, joissa on sisäinen pumppu: Dräger X-am 8000 ja Dräger X-am 3500 Alla olevassa taulukossa esitetään tiivistetysti kummankin laitteen ominaisuudet.

5 Dräger X-am Lisätarvikkeet Induktiivinen laturi D Laitteen induktiiviseen lataukseen lusta D Laitteen pitämiseksi pystyssä, esim. tilavalvontaa varten. lustaa voidaan käyttää joko olkahihnan kanssa tai ilman. Kolhusuoja D Ehkäisee vaurioitumista ja kulumista vaikeissa olosuhteissa. Kolhusuoja on helposti käyttäjän vaihdettavissa. Kiinnittyvä etiketti D Kiinnittyvä etiketti voi sisältää laitekohtaista tietoa, kuten anturin asetukset.

6 06 Dräger X-am 8000 Tuotepalvelut D Huoltopalvelu Huoltopalvelumme tarjoaa tukea erilaisin palvelupaketein huollossamme tai suoraan asiakkaan tiloissa. Huolto, kunnossapito ja huolto ovat olennaisen tärkeitä turvallisuuden ja luotettavuuden takaamiseksi, mutta huolellinen kunnossapito ja huolto on tärkeää myös taloudelliselta kannalta. Säännölliset ennaltaehkäisevät tarkastukset, katkeamaton huolto ja alkuperäisvaraosien käyttö parantavat investointisi pitkäikäisyyttä. D Koulutus Dräger-akatemia on jakanut vankkaa, käytännöllistä tietouttaan jo yli 40 vuotta. Järjestämme vuosittain yli kurssia yli 600 aiheesta, ja meillä on yli 110 valtuutettua kouluttajaa. amme henkilökunnallesi käytännön tietoa ja varmistamme, että he osaavat soveltaa oppimaansa tehokkaasti sekä jokapäiväisessä työssään että erityisesti kriittisissä tilanteissa. Laadimme mielellämme yrityksellesi räätälöidyn koulutusohjelman. Vuokralaitepalvelu D Täytämme tilapäiset laitetarpeet tai toimitamme erityislaitteita sovelluksiin, joihin liittyy erityisiä vaatimuksia. Kun haluat kattaa väliaikaisesti kasvaneet laitetarpeet, Drägerin vuokrapalvelu, joka sisältää yli laitetta, on taloudellinen vaihtoehto laitteen ostamiselle. Vuokraus on nopeaa ja helppoa. Pyynnöstä on saatavilla laaja valikoima myös muita palveluja. Turvallisuuspalvelu paikan päällä D Vuokraamo, henkilöstöpalvelut tai kattava turvallisuuden hallinta: Paikan päällä tarjoamamme turvallisuuspalvelut antavat tukea kaikkiin turvallisuushaasteita sisältäviin projekteihisi ja tietenkin myös päivittäisiin toimintoihin.

7 Dräger X-am Tekniset tiedot Mitat (K x L x S) 179 x 77 x 42 mm Paino Noin 495 g riippuen anturin määrästä, ilman hihnaa, ilman pumppua Noin 550 g riippuen anturin määritetyistä asetuksista, ilman hihnaa, pumpulla Kotelo Kestävä kahdesta osasta koostuva kotelo Näyttö Teräväpiirtoinen värinäyttö Lämpötila C Paine hpa Kosteus % (lyhytaikaisesti jopa 95 %) suht.kost. Hälytykset Visuaaliset 3 punaista LED-valoa (kaasuhälytykset) 3 keltaista LED-valoa (laitehälytykset) Akustiset Moniääninen, tyypillisesti 100 db(a) 30 cm:n etäisyydellä Värinä Kotelointiluokka IP67 Virransyöttö Litiumioniakku, uudelleenladattava, induktiivinen lataus Käyttoajat (diffuusio) CatEx-anturilla ja kolmella EC-antureilla Tyypillisesti 24 tuntia IR-anturilla ja kolmella EC-anturilla Tyypillisesti 22 tuntia Kolmella EC-anturilla Tyypillisesti 120 tuntia CatEx-anturilla, PID-anturilla ja kolmella EC-anturilla Tyypillisesti 17 tuntia IR-anturilla, PID-anturilla ja kolmella EC-anturilla Tyypillisesti 16 tuntia CatEx-anturilla, IR-anturilla ja kolmella EC-anturilla Tyypillisesti 14 tuntia Vain PID Tyypillisesti 42 tuntia Latausajat Tyypillisesti 4 tuntia, kun laitetta on käytetty korkeintaan 10-tuntisen työvuoron ajan Käynnistysajat Vakioantureilla tyypillisesti <60 sekuntia Tietojen tallennus 12 Mt, esim. kaasualtistusta 10 min tuntia kohden, ja mittausarvot muuttuvat joka sekunti 7 kanavalla: noin 210 tuntia Pumpun käyttö Letkun maksimipituus 45 m Hyväksynnät ATEX / IECEx I M1, II 1G Ex da ia I Ma, Ex da ia IIC T4 Ga Metrologinen hyväksyntä vireillä EAC PO Ex da ia I Ma X Ex da ia IIC T4 Ga X ccsaus (kysy saatavuutta Drägeriltä) Luokka I, vyöhyke 0, AEx da ia IIC T4 Ga Luokka II, osa 1, ryhmä. E, F, G T4 C22.2 Nro. 152, ANSI-ISA :2000 CE-merkintä MED / DNV GL (kysy saatavuutta Drägeriltä) Valmistajan takuu 3 vuotta laitteelle 1 vuosi virtalähteelle Anturit: katso DrägerSensor -anturin ja kannettavien laitteiden ohjekirja Tilaustiedot Dräger X-am laitteen osat: Laite ja virtalähde (litiumioniakku), tiedonkeruulaite, olkahihna, valmistajan todistus, kalibrointitodistus ja laturi (valinnainen). Täysin toimiva laite vaatii enintään viisi (5) anturia ja valinnaisen integroidun pumpun

8 08 Dräger X-am 8000 Tilaustiedot Käyttöohje sisältyy vakiona seuraavilla kielillä: DE, EN, FR, ES, PT, IT, NL, RU, ZH, JA Ilmainen käyttöohje pyynnöstä (ilmoitathan tilauksen yhteydessä), saatavilla myös seuraavilla kielillä: DA, FI, NO, SV, PL, HR, SL, SK, CS, BG, RO, HU, EL, TR, KO Tekninen ohjekirja saatavilla seuraavilla kielillä: DE, EN, FR, ES, RU Ladattavissa tuotteen verkkosivulta. Valittavissa olevat tuoteominaisuudet tilauksen yhteydessä Integroitu pumppu ja pumppusovitin Bluetooth -moduuli RFID-transponderi (Latausasema/virtapistoke voidaan valita pois tilausprosessin aikana.) Paikka 1: PID- tai IR-anturi Paikka 2: IR- tai CatEx-anturi Paikat 3 5: Elektrokemialliset anturit (XXS-malli) Anturit Mittausalue Resoluutio Tilausnro Cat-Ex 125 PR1, % LEL 1 % LEL % LEL % LEL 1 % LEL til.-% CH4 0,2 til.-% til.-% CO2 0,01 til.-% CO til.-% CH4 Cat-Ex 125 PR Kaasu % LEL til.-% CH4 Dual-IR Ex / CO ppm CO2 IR Ex1 IR CO % LEL 1 % LEL til.-% CH4 0,2 til.-% til.-% CO2 0,01 til.-% CO ppm CO2 DrägerSensor PID LC ppb (10,6 ev) 0, ppm isobuteeni ppm bentseeni riippuen kaasun arvosta, alkaen 10 ppm DrägerSensor PID HC (10,6 ev) ppm isobuteeni ppm bentseeni riippuen kaasun arvosta, alkaen DrägerSensor XXS O til.-% 0,1 til.-% DrägerSensor XXS O til.-% 0,5 til.-% DrägerSensor XXS O2/H2S LC til.-% O ppm H2S 0,1 til.-% DrägerSensor XXS CO LC ppm 1 ppm DrägerSensor XXS CO HC ppm 5 ppm DrägerSensor XXS CO / H ppm CO 2 ppm DrägerSensor XXS H2S LC ppm DrägerSensor XXS H2S HC ppm 2 ppm DrägerSensor XXS CO LC / H2S LC ppm CO/ 1 ppm CO ppm H2S H2S DrägerSensor XXS CO LC / O ppm CO/ 1 ppm CO til.-% 1 til.-% O2 DrägerSensor XXS NO ppm DrägerSensor XXS NO ppm DrägerSensor XXS NO2 LC ppm 0,02 ppm DrägerSensor XXS SO ppm DrägerSensor XXS PH ppm 0,01 ppm DrägerSensor XXS PH3 HC ppm 1 ppm DrägerSensor XXS HCN ppm kompensoitu

9 Dräger X-am Tilaustiedot DrägerSensor XXS HCN PC ppm 0,5 ppm DrägerSensor XXS NH ppm 1 ppm DrägerSensor XXS CO til.-% 0,1 til.-% DrägerSensor XXS CI ppm 0,05 ppm DrägerSensor XXS H ppm 5 ppm DrägerSensor XXS H2 HC til.-% 0,01 til.-% DrägerSensor XXS OV ppm 0,5 ppm DrägerSensor XXS OV-A ppm 1 ppm DrägerSensor XXS Amiini ppm 1 ppm DrägerSensor XXS Hajuste ppm 0,5 ppm DrägerSensor XXS COCl ppm 0,01 ppm DrägerSensor XXS Otsoni ppm 0,01 ppm DrägerSensor XXS E CO ppm 2 ppm DrägerSensor XXS E H2S ppm 1 ppm DrägerSensor XXS E O til.-% 0,1 til.-% Antureilla on viiden vuoden takuu. (suositellaan) 1 Erikoiskalibroinnit ovat mahdollisia Ex-antureille (vakio: metaani) 2 Näillä antureilla on valmistajan 3 vuoden takuu. Vikatapauksissa pätevät lakisääteiset oikeudet säilyvät ennallaan. Virtalähdeyksikkö Virransyöttö (mukana takakotelo) (sisältyy vakiona) (sisältyy vakiona, valittavissa pois) Latauslaitteet Induktiivinen laturi yhden laitteen lataamiseen Pistokeadapteri Pistokelaturi yhden laitteen lataamiseen (sisältyy vakiona, valittavissa pois) Pistokelaturi viiden laitteen lataamiseen Pistokelaturi VAC; 1,33 A, jopa viiden laitteen lataamiseen (vaatii adapterin ) Pistokelaturi VAC; 6,25 A, jopa 20 laitteen lataamiseen (vaatii adapterin ) Ajoneuvon liitäntäkaapeli 12/24 V yhden laitteen lataamiseen Ajoneuvon liitäntäkaapeli 12/24 V viiden laitteen lataamiseen (vaatii adapterin ) Kiinnitysteline ajoneuvoon (vaatii pistokeadapterin ja autokaapelin 12/24 V DC ) Pumpun sisääntulon pöly- ja vesisuodatin (sisältyy laitteeseen, jos pumppuvaihtoehto on valittu) Pumppuadapteri (sisältyy laitteeseen, jos pumppuvaihtoehto on valittu) Pumpun käyttötarvikkeet Lisätarvikkeet fotoionisaatiomittarille (PID) Esi-suodatinputken kotelo Esi-suodatinputki, bentseeni (10 putken pakkaus)

10 10 Dräger X-am 8000 Tilaustiedot Esi-suodatinputki, kosteus (10 putken pakkaus) Esi-suodatinputki, aktiivihiili (10 putken pakkaus) CH Putkenkatkaisin TO Nahkalaukku fotoionisaatiomittari, sis. nahkalaukun laitteelle PID-lampun puhdistussetti Sondit ja letkut Teleskooppisondi 100 Liitäntä suodattimelle sisältyy tuotteeseen SN , (pöly-ja vesisuodatin) Teleskooppisondi 150, ruostumaton teräs Liitäntä suodattimelle sisältyy tuotteeseen SN , (pöly-ja vesisuodatin) m:n fluorikumiletku (FKM), 3,2 mm, adaptereilla m:n fluorikumiletku (FKM), 3,2 mm, adaptereilla m:n fluorikumiletku (FKM), 3,2 mm, adaptereilla m:n fluorikumiletku (FKM), 3,2 mm, adaptereilla Uimurisondi EPP sis. 3 m letkun, 3,2 mm Uimurisondi EPP sis. 10 m letkun, 3,2 mm Uimurisondi (läpinäkyvä), sovittimella Lisäsondit ja -letkut sekä lisälaitteet ja -tarvikkeet ovat saatavilla Drägeriltä. Ota meihin yhteyttä. Lisävarusteet kalibrointia varten Dräger X-am kalibrointi -adapteri Dräger X-dock -asema Dräger X-am 8000 laitteelle Dräger X-dock -asema Dräger X-am 8000 laitteelle + lataus Dräger X-dock 5300 (Dräger X-am 8000) + Master Nonaanitesteri Testikaasut Ota yhteyttä Drägeriin. Tarvikkeet konfigurointiin ja mitattujen arvojen tallentamiseen Dräger CC Vision Ilmainen ohjelmisto ( software) Dräger GasVision -lisenssiavain USB Dira -lukija / IR-käyttöliittymä Pidike USB Dira -lukijalle Muut lisätarvikkeet Kolhunsuoja, poistettavissa Nahkalaukku laitteelle Kuljetuslaukku (tyhjä)

11 Dräger X-am Tilaustiedot Näytön suoja (kolmen kappaleen pakkaus) Olkahihna (sisältyy vakiona) Sisäänvedettävä hihna Pidike etiketille (olkahihnassa) (sisältyy vakiona) Liimattavat tarrat yksilöllisille merkinnöille, hihnassa olevalle pidikkeelle, hopea (viiden setti) lusta laitteen pitämiseksi pystyssä, esim. aluevalvontaa varten Transponderilukija integroidun RFIDtransponderin lukemiseen (valinnainen)
