Sähkölämmitteisessä saunassa tulisi kaikki kivipinnat lämpöeristää, jotta päästäisiin kohtuullisilla kiuastehoilla.

Koko: px
Aloita esitys sivulta:

Download "Sähkölämmitteisessä saunassa tulisi kaikki kivipinnat lämpöeristää, jotta päästäisiin kohtuullisilla kiuastehoilla."

Transkriptio

1 SAUNA Saunan mitoitus Rakenteet ja materiaalit Lauteet Kiukaat Ilmanvaihto Valaistus Märkätilan vahinkoriskiä pienentävä käyttö SAUNAN MITOITUS Perhesaunan vähimmäistilavuus 8-10 m 3. Pohjapinta-ala 4-5 m 2, (minimi 1,6m x 1,8m). Saunan korkeus m (minimi korkeus 1.9m). Lauteen ja katon välikorkeus m. Laudepituutta 60cm / kylpijä, tilastollinen kylpijämäärä 2,4, keskimääräinen laudepituus 180 cm. Saunan kokoon vaikuttavat tekijät: - samanaikainen kylpijämäärä - lauteen malli - kiuas, sähkö vai puu Kiuasmitoitukseen vaikuttavia tekijöitä: - saunan tilavuus - lämmöneristeet, väliseinissä 100mm ja katossa väh.100mm - kivipinnat, lasitiilet, lasiovi (kiuasmitoituksessa kivi m2 x 1.2m 3 lisätehontarve) - hirsisaunassa tilavuus kerrotaan 1.5 Sähkölämmitteisessä saunassa tulisi kaikki kivipinnat lämpöeristää, jotta päästäisiin kohtuullisilla kiuastehoilla. Käytössä olevaa savuhormia ei saa peittää, palomuurien osalta selvitys paloviranomaiselta. KUVAT

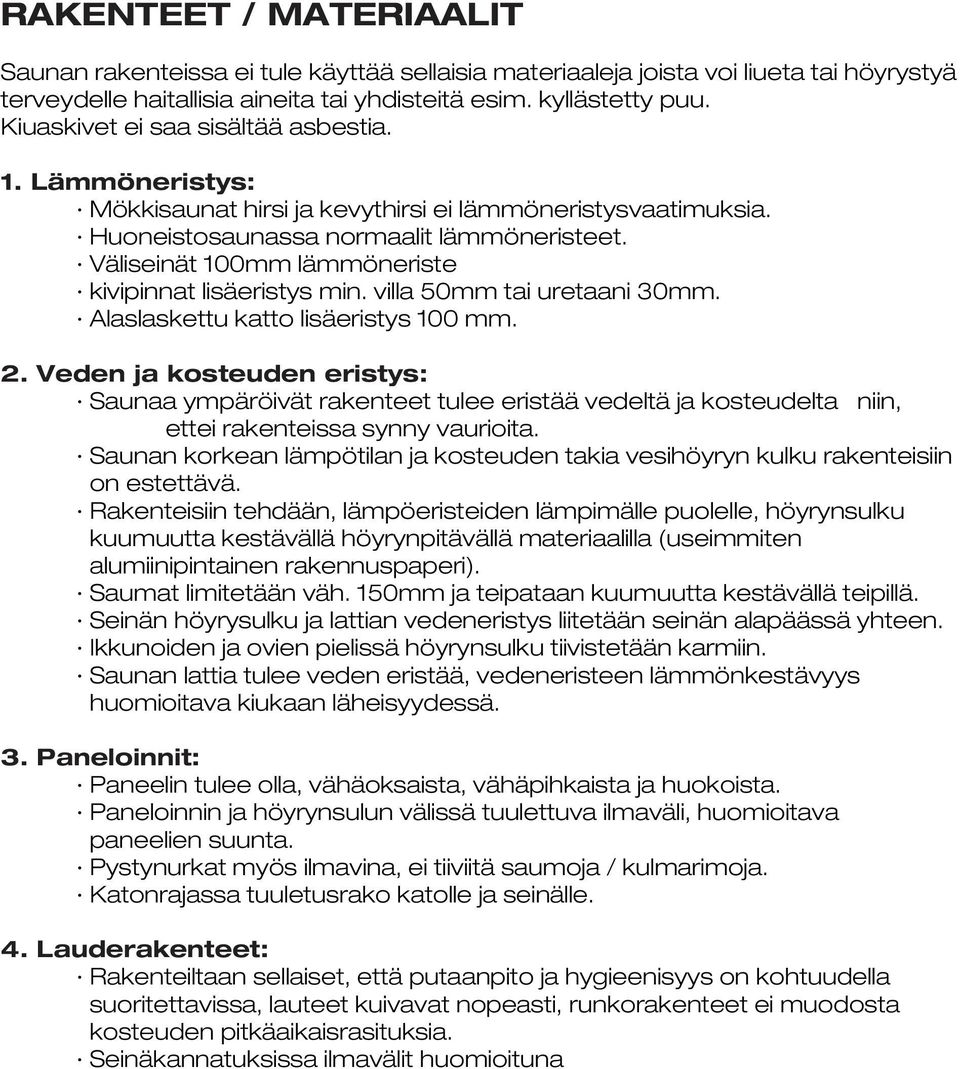

2 RAKENTEET / MATERIAALIT Saunan rakenteissa ei tule käyttää sellaisia materiaaleja joista voi liueta tai höyrystyä terveydelle haitallisia aineita tai yhdisteitä esim. kyllästetty puu. Kiuaskivet ei saa sisältää asbestia. 1. Lämmöneristys: Mökkisaunat hirsi ja kevythirsi ei lämmöneristysvaatimuksia. Huoneistosaunassa normaalit lämmöneristeet. Väliseinät 100mm lämmöneriste kivipinnat lisäeristys min. villa 50mm tai uretaani 30mm. Alaslaskettu katto lisäeristys 100 mm. 2. Veden ja kosteuden eristys: Saunaa ympäröivät rakenteet tulee eristää vedeltä ja kosteudelta niin, ettei rakenteissa synny vaurioita. Saunan korkean lämpötilan ja kosteuden takia vesihöyryn kulku rakenteisiin on estettävä. Rakenteisiin tehdään, lämpöeristeiden lämpimälle puolelle, höyrynsulku kuumuutta kestävällä höyrynpitävällä materiaalilla (useimmiten alumiinipintainen rakennuspaperi). Saumat limitetään väh. 150mm ja teipataan kuumuutta kestävällä teipillä. Seinän höyrysulku ja lattian vedeneristys liitetään seinän alapäässä yhteen. Ikkunoiden ja ovien pielissä höyrynsulku tiivistetään karmiin. Saunan lattia tulee veden eristää, vedeneristeen lämmönkestävyys huomioitava kiukaan läheisyydessä. 3. Paneloinnit: Paneelin tulee olla, vähäoksaista, vähäpihkaista ja huokoista. Paneloinnin ja höyrynsulun välissä tuulettuva ilmaväli, huomioitava paneelien suunta. Pystynurkat myös ilmavina, ei tiiviitä saumoja / kulmarimoja. Katonrajassa tuuletusrako katolle ja seinälle. 4. Lauderakenteet: Rakenteiltaan sellaiset, että putaanpito ja hygieenisyys on kohtuudella suoritettavissa, lauteet kuivavat nopeasti, runkorakenteet ei muodosta kosteuden pitkäaikaisrasituksia. Seinäkannatuksissa ilmavälit huomioituna

3 LAUTEET Lauteiden tasot tulee olla yhden hengen voimin liikuteltavia irrotettavia osia. Lauteet tehdään lämpöä heikosti sitovasta puusta esim. vähäosaisesta kuusesta, haavasta, abachista, lepästä, tiikistä mänty ei pihkaisuuden takia sovellu lauteisiin. Lauteen mitoitus. Lauteiden muoto on osa tilaratkaisua. Perinteinen toteutus on sijoittaa laude peräseinälle. Miljöö ja sisustuksellisia näkökohtia saadaan lauteen eri muodoilla, L, U, H ja O Laudepituudeksi suositellaan 60cm/henkilö, hyvä minimi huoneistosaunaan 180cm. Laudesyvyytenä istuintasolla 45-90cm, porrastasoilla cm. Porrastason nousu ei yli 30cm. Jalka ja istumalauteen väli 40cm Ylälaude katosta cm. Puukannatteiden jako 60cm: *200cm jänneväli puu= 45x95 *250cm jänneväli puu= 45x120 *300cm jänneväli puu= 45x145 Lattialta tuettujen lauteiden jalat on 45x70, jalkojen alapäihin kiinnitetään kosteudenkestävät mieluimmin säädettävät tallat. Seinäkannatteiden koko 45x70 ilmaväli paneeliin n.6mm, vanerivälike. Laudelautojen paksuus on tavallisesti 22mm tai 28mm ja leveys 95mm tai 120mm. Kaiteet Kiukaan ympärille tehdään tukeva kaide, voidaan kiinnittää seiniin lattiaan kattoon lauteisiin. Siinä tulisi olla lapsia varten alempi kaidepuu. Jos lauteille nousemiseen enemmän kuin kaksi askelmaa tulee porras varustaa lattiaan tai seinään kiinnitetyllä kaiteella. Selkänojat Laudemateriaalista n.40 cm ylälauteesta

4 KIUKAAT Puulla lämmitettävät: * Kertalämmitteiset -kivimäärä 50 kg ylöspäin -muuratut tai teräksiset, lattialla seisovat *Jatkuvalämmitteiset -kivimäärä 30 kg ylöspäin -teräksiset lattialla seisovat Sähkökiukaat: *Suoralämmitteiset -paljaat vastussauvat, lattia tai seinämalli -kivimäärä kg -kivimassaan upotetut vastukset, lattia tai seinämalli *Varaavat, aina-hetivalmiit -kivimäärä 80 kg ylöspäin Kiukaan mitoitus: *Alimitoitettu kiuas: -lämmittää saunan hitaasti -ei anna tarpeeksi löylyä -rajoittaa saunan käyttöä -ylikuormitettuna kiuas kuluu nopeasti loppuun Kiukaiden valmistajat ilmoittavat kiukaiden tehon ja saunan koon. Sähkökiukailla mitoitus on aikayleisesti 1 kw / 1 m 3 saunan tilavuutta Löylyhuoneen Kiukaan tilavuus m 3 teho kw 3 6 4, , *Tehomitoitukseen vaikuttavia seikkoja -lämmöneristämätöntä kiviseinää 1m2 seinäpintaa 1-2 m 3 lisämitoitusta -lasiovi niin lisätehoa % -jos kiukaalla lämmitetään muita huoneita lisää 1 kw / h -jos puulämmitteinen kiuas lämmitetään toisesta huoneesta niin lisätehoa %

5 Kiukaan sijoitus Kiuas tulee sijoittaa lauteisiin nähden siten että löylynheitto on vaivatonta. Kiukaan kivien yläpinta tulisi olla jalkalauteen tason alapuolella Kiuaskivet: Hyvän kiuaskiven ominaisuuksia -saasteettomuus -suurilämpökapasiteetti -suurilämmönjohtavuus -pieni ja tasainen lämpölaajeneminen -vähäinen mekaaninen murenevaisuus -kemiallinen kestävyys Hyviä luonnon kiuaskiviä on painavat tummat kivilajit: -peridotiitti -oliviinikivi -pyrokseniitti -homblendiitti -perkniitti -diapaasi -kromimalmi -noriitti -gabro Kiuaskiviä on myös keraamisia sekä vuolukivisiä Valitse ja lado kivet kiukaan valmistajan ohjeen mukaan

6 ILMANVAIHTO Hyvällä ilmanvaihdolla saadaan miellyttävät löylyt ja hyvänä pysyvät kuivat saunarakenteet. Poistoilman määrä 2 l/s lattianeliötä kohden, vähintään 6 l/s. Asuntosaunoissa saunan ilmanvaihto liittyy asunnon muuhun ilmanvaihtojärjestelm ään. Pääsääntöisesti tuloilma tuodaan kiukaan yläpuolelle ja poisto lauteiden alle, tai saunan oven alta pesuhuoneen poistoon. Painovoimaisessa ilmanvaihdossa poistoilma viedään ulos katonrajasta, ei kiukaan läheltä, tuloilma vähintään 1m alempaa kuin poisto, yleensä kiukaan päältä, puukiukaalla kiukaan alle. Sähkökiukaan alle ei kylmää tuloilmaa saa tuoda, aiheuttaa palovaaran, kiukaan mahdollinen termostaatti saa väärää lämpötila informaatiota. Puulämmitteisessä saunassa riittävän palamisilman varmistaminen. KUVAT Painovoimainen ilmanvaihto Koneellinen ilmanvaihto

7 VALAISTUS Saunan valaistus yleensä on hämyisä, kulkuväylät askeltasot tulee valaista selkeästi havaittaviksi. Saunan valaistus on tunnelma ja tila sisustamista, sähköturvallisuus määräyksen asettaa tarvikkeille lämpötilasta ja kosteudesta aiheutuvia vaatimuksia. Kuituvalot voidaan asentaa saunaan vapaasti valittaville alueille, ei sähköisiä johtoja, projektori tuottaa valon. Projektori tulee sijoittaa saunan ulkopuolelle kuivaan tilaan siten ettei aiheuta palovaaraa. Ledi-valot voidaan sijoittaa vapaasti, (matalajännitteisiä) ohuet asennusjohdot vapaamittaisia helpottaa asennusta. Eriväriset valot mahdollisia. Perinteiset 240 v hehkulamput kosteus ja lämpötilamääräykset, jos asennustarvikkeet lattiasta yli 1000 mm niin tarvikkeet T 125 C merkinnällä varustettuja. MÄRKÄTILAN VAHINKORISKIÄ PIENENTÄVÄ KÄYTTÖ Kuivaa lattia heti käytönjälkeen Tehosta ilmanvaihtoa käytön jälkeen niin kauan, että kosteus on alle 75 % Laita kosteusmittari märkätilaan Pyykkien ulkokuivatus Puhdista lattiakaivot ja altaiden vesilukot riittävän usein Tarkista saumasilikonien kunto, uusi tarvittaessa Tarkkaile vuotoja vesikalusteissa ja pesukoneessa Pidä pesukoneen vesiventtiili suljettuna, kun et käytä konetta Älä anna koneiden käydä yksin kotona Jätä saunan kiuas kylpömisen jälkeen hetkeksi päälle ja ovi auki Ikkunasta voidaan tuulettaa kosteus nopeasti pois Pesuhuoneen lämpötilan nostaminen nopeuttaa kuivumista

Suihku: -Laatoitus seinät/lattia sekä nurkkaan tulevan kulmahyllykön teko ja laatoitus. Laattojen toimitus.

Suihku: -Laatoitus seinät/lattia sekä nurkkaan tulevan kulmahyllykön teko ja laatoitus. Laattojen toimitus. Saunan/suihkun saneeraus avaimet käteen periaatteella. Tehtävät työt: Suihku: -Laatoitus seinät/lattia sekä nurkkaan tulevan kulmahyllykön teko ja laatoitus. Laattojen toimitus. -Lattialaatta: II XENO
