1 magicolor 5440 DL - Käyttäjän opas T C

2 Tavaramerkit KONICA MINOLTA ja KONICA MINOLTA -logo ovat KONICA MINOLTA HOLDINGS, INC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. KONICA MINOLTA ja KONICA MINOLTA -logo ovat KONICA MINOLTA HOLDINGS, INC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Tekijänoikeusilmoitus Copyright 2004 KONICA MINOLTA BUSINESS TECHNOLOGIES, INC., Marunouchi Center Building, Marunouchi, Chiyoda-ku, Tokyo, , Japan. Kaikki oikeudet pidätetään. Tätä asiakirjaa ei saa kopioida edes osittain, siirtää toiselle tietovälineelle tai kääntää toiselle kielelle ilman KONICA MINOLTA BUSINESS TECHNOLOGIES, INC:n kirjallista lupaa. Huomautus KONICA MINOLTA BUSINESS TECHNOLOGIES, INC. varaa oikeuden tehdä muutoksia näihin käyttöohjeisiin ja niissä kuvattuihin laitteisiin ilman ennakkoilmoitusta. Tämän käyttöoppaan virheettömyys on pyritty varmistamaan kaikin mahdollisin keinoin. KONICA MINOLTA BUSINESS TECHNOLOGIES, INC. ei takaa tämän julkaisun tekstin tai ohjeiden virheettömyyttä tai laitteiston tai ohjelmiston sopivuutta ostajan käyttötarkoituksiin. KONICA MINOLTA BUSINESS TECHNOLOGIES, INC. ei vastaa näiden käyttöohjeiden virheettömyydestä, niiden aiheuttamista satunnaisista, erityisistä tai tuottamuksellisista vahingoista, näiden käyttöohjeiden soveltamisesta käytettäessä laitetta eikä laitteen suorituskyvystä.

3 OHJELMISTON LISENSSISOPIMUS Tämä pakkaus sisältää seuraavat Konica Minolta Business Technologies, Inc:n (KMBT) toimittamat osat: tulostusjärjestelmän osana käytettävä ohjelmisto, digitaalisesti koodatut koneellisesti luettavat ääriviivatiedot, jotka on koodattu erikoismuotoon ja salattu ( fonttiohjelmat ), muut ohjelmistot, jotka toimivat tietokoneessa ja joita käytetään osana tulostusohjelmistoa ( palvelinohjelmisto ) ja niiden käyttöoppaat ( käyttöoppaat ). Ohjelmistokäsite kattaa tulostusohjelmiston, fonttiohjelmat ja palvelinohjelmiston sekä ohjelmiston päivitykset, muutosversiot, lisäykset ja kopiot. Käyttäjä saa ohjelmistoon näiden ehtojen mukaisen lisenssin. KMBT myöntää yleisen oikeutta käyttää ohjelmistoa ja käyttöoppaita, jos käyttäjä suostuu seuraaviin ehtoihin: 1. Käyttäjä saa käyttää tulostusohjelmistoa ja sen mukana toimitettuja fonttiohjelmia hyödyntääkseen lisensoituja tulostuslaitteita vain omiin sisäisiin liiketoimintatarkoituksiinsa. 2. Osassa 1 mainittujen fonttiohjelmien lisenssiehtojen lisäksi ( tulostustusohjelma ), käyttäjä saa käyttää Roman-fonttiohjelmia tuottaakseen näyttöön tietoja painoista, tyyleistä, kirjainversioista, numeroista, merkeistä ja symboleista ("kirjasinleikkaukset") omiin sisäisiin liiketoimintatarkoituksiinsa. 3. Käyttäjä saa ottaa palvelinohjelmistosta yhden varmuuskopion sillä ehdolla, että sitä ei asenneta mihinkään tietokoneeseen eikä käytetä. Näistä rajoituksista huolimatta käyttäjä saa asentaa palvelinohjelmiston kaikkiin tietokoneisiin, joissa sitä käytetään. 4. Käyttäjä voi siirtää tämän sopimuksen nojalla saamansa lisenssinhaltijan oikeudet ohjelmistoon ja käyttöoppaisiin siirronsaajalle sillä ehdolla, että käyttäjä siirtää kaikki ohjelmiston ja käyttöoppaiden kopiot, ja että siirronsaaja sitoutuu tämän sopimuksen ehtoihin. 5. Käyttäjällä ei ole oikeutta muokata, mukauttaa tai kääntää ohjelmistoa tai käyttöoppaita. 6. Käyttäjällä ei ole oikeutta muuttaa, ohjelmoida käänteisesti tai purkaa ohjelmistoa tai poistaa sen salausta. 7. Ohjelmiston ja käyttöoppaiden ja niiden pohjalta tehtyjen kopioiden omistusoikeus säilyy KMBT:llä. 8. Tavaramerkkejä käytetään hyväksytyn tävaramerkkikäytännön mukaan, johon sisältyy tavaramerkin omistajan nimen ilmoittaminen. Tavaramerkkejä voidaan käyttää vain ohjelmiston tuottamien tulosteiden tunnistamiseen. Tavaramerkkien tällainen käyttö ei tuota mitään omistusoikeutta tähän tavaramerkkiin. 9. Käyttäjä ei saa vuokrata, leasata, jatkolisensoida, lainata tai siirtää ohjelmiston versioita tai kopioita tai käyttämättömän tietovälineen sisältämää ohjelmaa paitsi osana aiemmin kuvattua ohjelmiston ja käyttöoppaiden pysyvää siirtämistä. 10. KMBT tai sen lisenssinhaltijat eivät missään tapauksessa ole vastuussa seurauksellisista, välillisistä, epäsuorista, rangaistusluonteisista tai erityisestä vahingoista, kuten voiton tai säästön menetyksestä, vaikka KMBT:lle on ilmoitettu tällaisten vahinkojen mahdollisuuksista tai jonkin kolmannen osapuolen esittäessä vaatimuksensa. KMBT ja sen lisenssinhaltijat eivät anna ohjelmistolle mitään ilmaistua tai ymmärrettyä takuuta, kuten takuuta kaupallisesta hyödynnettävyydestä, sopivuudesta tiettyyn käyttötarkoitukseen tai kolmansien osapuolien oikeuksien loukkaamattomuudesta. Joillain lainkäyttöalueilla satunnaisia, seuraamuksellisia tai erityisiä vahinkoja koskevaa vastuuta ei voi sulkea pois, joten mainitut rajoitukset eivät ehkä koske kaikkia käyttäjiä.

4 11. Ilmoitus Yhdysvaltojen hallituksen käyttäjille: Ohjelmisto on kaupallinen tuote ehtojen kohdassa 48 C.F.R kuvatulla tavalla. Sen osat ovat kaupallinen tietokoneohjelmisto ja kaupallisen tietokoneohjelmiston käyttöoppaat kohdassa 48 C.F.R kuvatulla tavalla. Kohtien 48 C.F.R ja 48 C.F.R mukaisesti kaikki Yhdysvaltojen hallituksen palveluksessa olevat käyttäjät käyttävät ohjelmistoa vain tässä kuvatulla tavalla. 12. Käyttäjä hyväksyy, ettei hän vie ohjelmistoa missään muodossa, joka rikkoisi sovellettavia lakeja ja asetuksia, jotka koskevat vientiä muihin maihin.

5 Sisältö 1 Johdanto... 1 Tutustuminen tulostimeen 2 Tilavaatimukset 2 Tulostimen osat 3 Edestä 3 Takaa 4 Tarvikkeet 4 Edestä katsoen, lisälaitteita 4 2 Ohjelmistojen asentaminen... 5 Apuohjelmat ja käyttöohjeet sisältävä CD-ROM-levy 6 Ohjaimet 6 Kunnallistekniikka 6 Järjestelmävaatimukset 7 Ohjaimen asetusten ja oletusasetusten valitseminen (Windowsille) 8 Tulostinohjaimen asennuksen poistaminen (Windowsille) 9 Tulostinohjainasetusten tuominen näkyviin (Windowsille) 9 Sisältö i

6 Windows XP / Server Windows 2000/Me/98SE/NT Tulostinohjaimen käyttäminen 10 Yleisimmät painikkeet 10 OK 10 Peruuta 10 Käytä 10 Ohje 10 Helppo asetus 11 Sivun asettelu 11 Tulostimen kuva 11 Asetus-välilehti 11 Paperi-välilehti 11 Laatu-välilehti 12 Asennetut lisälaitteet -välilehti 12 3 Windowsin tilanäytön ja Printer Status Monitor Center -ohjelman käyttäminen...13 Tilanäytön käyttäminen 14 Johdanto 14 Tilanäytön avaaminen ja tarvikkeiden tilan näyttäminen 14 Tilanäyttöikkunan koon muuttaminen 14 Tilanäytön käyttäminen 14 Tilanäytön hälytysten tunnistaminen 15 Tilanäytön hälytysten nollaaminen 15 Tilanäytön sulkeminen 15 Printer Status Monitor Center -ohjelman käyttäminen 16 Johdanto 16 Järjestelmävaatimukset 16 Printer Status Monitor Center -ohjelman avaaminen ja tarvikkeiden tilan näyttäminen 16 Printer Status Monitor Center -ohjelman käyttäminen 17 Printer Status Monitor Center -ohjelman hälytysten tunnistaminen 18 Printer Status Monitor Center -ohjelman sulkeminen 18 4 Tulostimen ohjauspaneeli ja määritysvalikko...19 Tietoja ohjauspaneelista 20 Ohjauspaneelin merkkivalot ja näppäimet 20 Väriaineen riittävyyden merkkivalot 22 Yleiskatsaus määritysvalikkoon 22 Määritysvalikko 23 Special Pages -valikko 26 Language-valikko 26 Engine-valikko 26 Network-valikko 29 Consumable Usage -valikko (Tarvikkeiden käyttö) 31 ii Sisältö

7 Direct Print -valikko (Suoratulostus) 31 5 Direct Print (suora tulostus) Suoratulostus 34 Tulostaminen suoraan digitaalikamerasta 34 6 Tulostusmateriaalin käyttäminen Tulostusmateriaalin tiedot 38 Tulostusmateriaalin tyypit 39 Tavallinen paperi (kierrätyspaperi) 39 Paksu paperi 41 Kirjekuoret 41 Tarrat 43 Kirjelomake 44 Postikortit 44 Piirtoheitinkalvot 45 Kiiltävä paperi 46 Tietoja tulostuvasta alueesta 47 Tulostuva alue: kirjekuoret 48 Sivun reunukset 48 Tulostusmateriaalin lataaminen 49 Kasetti 1 49 Tavallisen paperin lataaminen 49 Kasetit 2/3 (alemmat lisäpaperiyksiköt) 51 Tavallisen paperin lataaminen 51 Käsinsyöttökasetti 55 Tavallisen paperin lataaminen 55 Muut tulostusmateriaalit 57 Kirjekuorien lataaminen 57 Tarra-arkkien, postikorttien, paksun paperin, kiiltävän paperin tai piirtoheitinkalvojen lataaminen 61 Kaksipuolinen tulostus 63 Luovutustaso 64 Tulostusmateriaalin säilyttäminen 65 7 Tarvikkeiden vaihtaminen Tarvikkeiden vaihtaminen 68 Tietoja värikaseteista 68 Värikasetin vaihtaminen 72 Hukkavärisäiliön vaihtaminen 77 Siirtotelan vaihtaminen 79 Siirtotelan vaihtaminen 80 Otsonisuodattimen vaihtaminen 83 Siirtoyksikön vaihtaminen 84 Sisältö iii

8 8 Tulostimen huolto...91 Tulostimen huolto 92 Tulostimen puhdistaminen 94 Ulkokuori 94 Tulostusmateriaalitelat 96 Tulostusmateriaalitelojen puhdistaminen (kaikki kasetit) 96 Kaksipuolisen tulostuksen lisälaitteen syöttötelojen puhdistaminen 97 Tulostusmateriaalitelojen puhdistaminen (kasetit 2 ja 3) 98 Laserlinssin puhdistaminen 99 9 Ongelmanratkaisu Johdanto 102 Määrityssivun tulostaminen 102 Materiaalitukosten estäminen 103 Tietoja materiaaliradasta 104 Materiaalitukosten selvittäminen 105 Tulostusmateriaalitukosviestit ja poistaminen 106 Tulostusmateriaalitukoksen poistaminen kasetista Tulostusmateriaalitukoksen poistaminen kasetista 2 tai Tulostusmateriaalitukoksen poistaminen kaksipuolisen tulostuksen lisälaitteesta 112 Tulostusmateriaalitukoksen poistaminen kiinnitysyksiköstä 113 Tulostusmateriaalitukoksen poistaminen käsinsyöttökasetista ja siirtotelasta 116 Tulostusmateriaalitukosongelmien ratkaiseminen 119 Muiden ongelmien ratkaiseminen 122 Tulostuslaatuongelmien ratkaiseminen 129 Tila-, virhe- ja palveluviestit 135 Vakiotilaviestit 136 Virheilmoitukset (varoitukset) 137 Virheilmoitukset (käyttäjäkutsut) 139 Huoltoviestit Lisävarusteiden asentaminen Johdanto 148 Antistaattinen suojaus 148 DIMM-moduuli 149 DIMM-moduulin asentaminen 149 Kaksipuolisen tulostuksen lisälaite 152 Kaksipuolisen tulostuksen lisälaitteen asentaminen 152 Alempi paperiyksikkö 156 Sarjan sisältö 156 Alemman lisäpaperiyksikön asentaminen 156 A Liite iv Sisältö

9 Turvallisuustiedot 162 Tekniset tiedot 162 Tulostin 162 Tarvikkeiden arvioitu kesto 165 Ympäristönsuojeluohjelma 167 Tietoja ENERGY STAR -merkinnästä 167 Sisältö v

10

11 Johdanto

12 Tutustuminen tulostimeen Tilavaatimukset Varaa laitteelle tilavaatimusten mukainen tila käytön, tarvikkeiden vaihtamisen ja huollon helpottamiseksi. 733 mm 480 mm 420 mm 60 mm 110,5 mm 110,5 mm 683 mm 22 mm 440 mm Edestä 957 mm 337 mm 520 mm 100 mm Näkymä sivusta Vaihtoehdot on varjostettu yllä näkyvässä kuvassa. 2 Tutustuminen tulostimeen

13 Tulostimen osat Tulostimen osat on kuvattu seuraavassa piirroksessa. Niihin viitataan koko tässä käyttöohjeessa, joten tutustu niihin huolellisesti. Edestä Ohjauspaneeli 2 Luovutusalusta 4 3 Yläkansi 4 Kiinnitysyksikkö 5 Oikeanpuoleinen kansi Käsinsyöttökasetti 7 Siirtotela 8 Siirtohihnayksikkö 9 Kasetti Kahva 11 Etukansi 7 12 Hukkavärisäiliö 13 Värikasetti Tutustuminen tulostimeen 3

14 Takaa 1 KONICA MINOLTA -digitaalikameran suoratulostusliitäntä 2 Virtakytkin Otsonisuodatin 4 Virtaliitäntä Base-T/100Base-TX (IEEE 802.3) Ethernet -liitäntä 6 6 USB-portti 7 Tuuletusritilät Tarvikkeet 1 Laserlinssin puhdistustyökalu 1 Edestä katsoen, lisälaitteita 1 Kaksipuolisen tulostuksen lisälaite 2 Alemmat lisäpaperiyksiköt (alustat 2 ja 3) Tutustuminen tulostimeen

15 Ohjelmistojen asentaminen

16 Apuohjelmat ja käyttöohjeet sisältävä CD-ROM-levy Ohjaimet Ohjaimet Tulostinohjain Windows XP/Server 2003/2000 Windows Me/98SE -tulostinohjain Windows NT 4.0 -tulostinohjain Macintosh OS X -tulostinohjain Linux-tulostinohjain Hyödyt Voit käyttää näiden ohjainten avulla tulostimen kaikkia ominaisuuksia, kuten viimeistelyä ja kehittyneitä ulkoasutoimintoja. Katso myös Tulostinohjainasetusten tuominen näkyviin (Windowsille) sivulla 9. Macintosh- ja Linux-tulostinohjainten ohjeet ovat magicolor 5440 DL -käyttöoppaassa. Windows-tulostinohjainten asentamisesta on tietoja magicolor 5440 DL:n asennusoppaassa. Kunnallistekniikka Kunnallistekniikka Tilanäyttö (vain Windows) Printer Status Monitor Center (vain Windows) PageScope Web -yhteys Hyödyt Tilanäyttö näyttää tulostimen nykyisen tilan, kuten tarvikkeiden tilan ja virhetiedot. Lisätietoja on kohdassa Tilanäytön käyttäminen sivulla 14. Voit tarkistaa samaan verkkoon yhdistettyjen KONICA MINOLTA -laitteiden tilan. Lisätietoja on kohdassa Printer Status Monitor Center -ohjelman käyttäminen sivulla 16. Voit tarkistaa tulostimien tiedot ja muuttaa niitä selaimen avulla. Lisätietoja on magicolor 5440 DL -käyttöoppaassa. 6 Apuohjelmat ja käyttöohjeet sisältävä CD-ROM-levy

17 Järjestelmävaatimukset Tietokone Pentium 2: 400 MHz (Pentium 3: 500 megahertsiä tai nopeampi on suositeltava) Power Mac G3 tai uudempi (suositus: G4 tai uudempi) Käyttöjärjestelmä Microsoft Windows XP Home Edition/Professional, Windows Server 2003, Windows 2000, Windows Me, Windows 98SE, Windows NT 4.0 Mac OS X v10.2 tai uudempi (on suositeltavaa asentaa uusin korjaustiedosto). Red Hat Linux 8.0 tai uudempi (CUPS tai uudempi), SuSE Linux 8.1 tai uudempi (CUPS tai uudempi) Tulostusohjaimessa voidaan lisäksi käyttää muita kuin aiemmin lueteltuja Linux-versioita, jos CUPS tai uudempi on asennettuna. Vapaa kiintolevytila Noin 20 Mt kiintolevytilaa tulostimen ohjaimen ja tilanäytön asentamiseksi Noin 128 Mt vapaata kiintolevytilaa kuvankäsittelyä varten RAM-muisti vähintään 128 Mt CD/DVD-ROM-asema I/O-liittymä 10Base-T/100Base-TX (IEEE 802.3) Ethernet -liitäntä USB 2.0 -yhteensopiva portti Macintosh- ja Linux-tulostinohjainten ohjeet ovat magicolor 5440 DL -käyttöoppaassa. Järjestelmävaatimukset 7

18 Ohjaimen asetusten ja oletusasetusten valitseminen (Windowsille) Ohjaimen oletusasetukset on syytä tarkistaa ja tehdä tarvittavat muutokset ennen tulostimen käytön aloittamista. Jos tulostimeen on asennettu lisävarusteita, ne on valittava myös ohjaimessa. 1 Voit valita tulostimen asetukset seuraavasti: (Windows XP/Server 2003) Valitse Käynnistä - Ohjauspaneeli - Tulostimet ja faksit. Napsauta KONICA MINOLTA magicolor 5440DL -tulostimen kuvaketta hiiren kakkospainikkeella ja valitse Tulostusasetukset. (Windows 2000) Valitse Käynnistä-valikosta Asetukset.ja Tulostimet. Tulostimet-ikkuna tulee näkyviin. Napsauta KONICA MINOLTA magicolor 5440DL -tulostimen kuvaketta hiiren kakkospainikkeella ja valitse Tulostusasetukset. (Windows Me/98SE) Valitse Käynnistä-valikosta Asetukset.ja Tulostimet. Tulostimet-ikkuna tulee näkyviin. Napsauta KONICA MINOLTA magicolor 5440DL -tulostimen kuvaketta hiiren kakkospainikkeella ja valitse Ominaisuudet. Valitse Tulostimen ominaisuudet. (Windows NT 4.0) Valitse Käynnistä-valikosta Asetukset.ja Tulostimet. Tulostimet-ikkuna tulee näkyviin. Napsauta KONICA MINOLTA magicolor 5440DL -tulostimen kuvaketta hiiren kakkospainikkeella ja valitse Asiakirjan oletusasetukset. 2 Jos tulostimeen on asennettu lisälaitteita, siirry seuraavaan vaiheeseen. Muussa tapauksessa siirry vaiheeseen 8. 3 Valitse Laitemääritysasetukset-välilehti. 4 Varmista, että lisälaitteet tunnistetaan oikein. Koska tämän ohjaimen oletusasetukseksi on määritetty Automaattinen määritys, asennetut lisälaitteet tunnistetaan automaattisesti. Jos niitä ei kuitenkaan tunnisteta, tee kohdissa 5-7 kuvatut toimet. 5 Poista Automaattinen määritys -valintaruudun valinta. 6 Valitse lisälaitteet yksitellen ja napsauta Lisää. Lisälaite siirtyy Asennetut lisälaitteet -luetteloon. 8 Ohjaimen asetusten ja oletusasetusten valitseminen

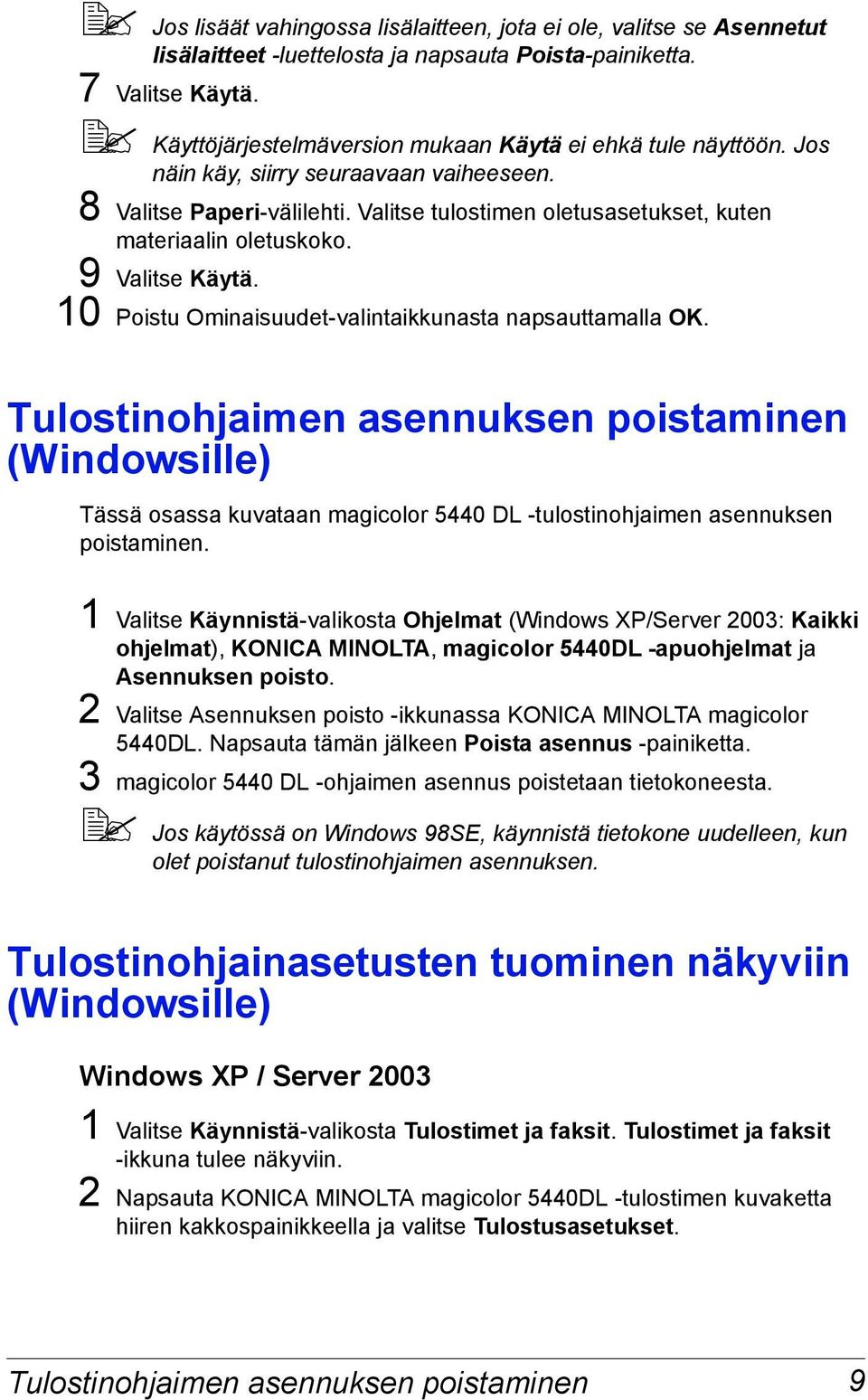

19 Jos lisäät vahingossa lisälaitteen, jota ei ole, valitse se Asennetut lisälaitteet -luettelosta ja napsauta Poista-painiketta. 7 Valitse Käytä. Käyttöjärjestelmäversion mukaan Käytä ei ehkä tule näyttöön. Jos näin käy, siirry seuraavaan vaiheeseen. 8 Valitse Paperi-välilehti. Valitse tulostimen oletusasetukset, kuten materiaalin oletuskoko. 9 Valitse Käytä. 10 Poistu Ominaisuudet-valintaikkunasta napsauttamalla OK. Tulostinohjaimen asennuksen poistaminen (Windowsille) Tässä osassa kuvataan magicolor 5440 DL -tulostinohjaimen asennuksen poistaminen. 1 Valitse Käynnistä-valikosta Ohjelmat (Windows XP/Server 2003: Kaikki ohjelmat), KONICA MINOLTA, magicolor 5440DL -apuohjelmat ja Asennuksen poisto. 2 Valitse Asennuksen poisto -ikkunassa KONICA MINOLTA magicolor 5440DL. Napsauta tämän jälkeen Poista asennus -painiketta. 3 magicolor 5440 DL -ohjaimen asennus poistetaan tietokoneesta. Jos käytössä on Windows 98SE, käynnistä tietokone uudelleen, kun olet poistanut tulostinohjaimen asennuksen. Tulostinohjainasetusten tuominen näkyviin (Windowsille) Windows XP / Server Valitse Käynnistä-valikosta Tulostimet ja faksit. Tulostimet ja faksit -ikkuna tulee näkyviin. 2 Napsauta KONICA MINOLTA magicolor 5440DL -tulostimen kuvaketta hiiren kakkospainikkeella ja valitse Tulostusasetukset. Tulostinohjaimen asennuksen poistaminen 9

20 Windows 2000/Me/98SE/NT Valitse Käynnistä-valikosta Asetukset ja Tulostimet. Tulostimet-ikkuna tulee näkyviin. 2 Tulostinohjaimen asetusten tuominen näkyviin: Windows 2000: Napsauta KONICA MINOLTA magicolor 5440DL -tulostimen kuvaketta hiiren kakkospainikkeella ja valitse Tulostusasetukset. Windows Me/98SE: Napsauta KONICA MINOLTA magicolor 5440 DL -tulostimen kuvaketta hiiren kakkospainikkeella ja valitse Ominaisuudet - Tulostimen ominaisuudet. Windows NT 4.0: Napsauta KONICA MINOLTA magicolor 5440 DL -tulostimen kuvaketta hiiren kakkospainikkeella ja valitse Asiakirjan oletusasetukset. Tulostinohjaimen käyttäminen Yleisimmät painikkeet Nämä painikkeet näkyvät välilehdissä. OK Sulkee Ominaisuudet-valintaikkunan ja tallentaa tehdyt muutokset. Peruuta Sulkee Ominaisuudet-valintaikkunan tallentamatta tehtyjä muutoksia. Käytä Tallenna kaikki muutokset sulkematta Ominaisuudet-valintaikkunaa. Käyttöjärjestelmäversion mukaan Käytä ei ehkä tule näyttöön. Ohje Tuo ohjeen näkyviin. 10 Tulostinohjaimen käyttäminen

21 Helppo asetus Voit tallentaa nykyiset asetukset kirjoittamalla nimen ja valitsemalla Tallenna. Tallennetut muutokset voidaan myöhemmin valita avattavasta luettelosta. Voit palauttaa kaikkien välilehtien asetukset alkuperäisiksi valitsemalla avattavasta luettelosta Oletus. Sivun asettelu Sivun ulkoasumalli tulee näkyviin kuva-alueelle, kun napsautat tätä painiketta. Tulostimen kuva Tulostimen kuva kaikkine lisälaitteineen tulee näkyviin kuva-alueelle, kun napsautat tätä painiketta. Asetus-välilehti Asetus-välilehdessä voit tulostaa asiakirjan useita sivuja samalla sivulle (N arkille -tulostus) lisätä tulostettaviin asiakirjoihin vesileiman määrittää mukautettuja vesileimoja määrittää kaksipuolisen tai vihkotulostuksen määrittää paperilähteen Määrittää materiaalityypin määrittää asiakirjan ensimmäistä sivua varten eri paperin. Paperi-välilehti Paperi-välilehdessä voit Määrittää alkuperäisen asiakirjan koon määrittää erikoiskoot sovittaa tulostetut asiakirjat tietyn kokoiselle materiaalille valita tulostusmateriaalin koon skaalata (pienentää tai suurentaa) asiakirjoja määrittää materiaalin suunnan Kiertää tulostettavaa kuvaa 180 astetta valita kopioiden määrän Tulostinohjaimen käyttäminen 11

22 ottaa tulostimen lajittelun käyttöön tai poistaa sen käytöstä ottaa Lähetä kerran -toiminnon käyttöön tai poistaa sen käytöstä tulostaa käyttämällä taustakuvaa luoda taustakuvan tai muokata sitä. Muuttaa tulostussijaintia (siirtää kuvan tulostussijaintia) Laatu-välilehti Laatu-välilehdessä voit vaihtaa väri- ja mustavalkotulostustilan välillä määrittää värivastaavuuden (kuvat, grafiikka tai teksti) määrittää tulostuksen tarkkuuden ohjata kuvan sävykkyyttä (kontrastia) ohjata kuvan tummuutta (kirkkautta) ohjata kuvan värikkyyttä (värikylläisyyttä) ohjata kuvan selkeyttä (terävyyttä). Asennetut lisälaitteet -välilehti Asennetut lisälaitteet -välilehdessä voit tunnistaa asennetut lisävarusteet automaattisesti ottaa käyttöön alemmat lisäpaperikasetit (kasetit 2/3) ja kaksipuolisen tulostuksen lisälaitteen kirjoittaa tulostustyöt lähettäneen käyttäjän nimen tarkastella tulostinohjaimen tietoja. 12 Tulostinohjaimen käyttäminen

23 Windowsin tilanäytön ja Printer Status Monitor Center -ohjelman käyttäminen

24 Tilanäytön käyttäminen Johdanto Tiedot tulostimen nykyisestä tilasta näkyvät tilanäytössä. Tilanäytön avaaminen ja tarvikkeiden tilan näyttäminen Avaa tilanäyttö jollakin seuraavista tavoista: Windows XP/Server 2003: ValitseKäynnistä Kaikki ohjelmat KONICA MINOLTA magicolor 5440DL Tila. Windows 2000/Me/98SE/NT 4.0 Valitse Käynnistä - Ohjelmat, KONICA MINOLTA, magicolor 5440DL -apuohjelmat ja Tila. Tilanäyttöikkunan koon muuttaminen Voit pienentää ikkunan koon valitsemalla Näytä-valikosta Tila (pienennä) -vaihtoehdon. Voit suurentaa ikkunan koon valitsemalla Näytä-valikosta Tila (laajenna) -vaihtoehdon. Tilanäytön käyttäminen Kun tulostimen kuvan tausta näkyy vihreänä, tulostin on valmiustilassa tai työ tulostuu normaalisti. Kun tulostimen kuvan tausta näkyy punaisena tai keltaisena, tulostin on virhetilassa ja työ on keskeytetty. Tulostimen tila ja virheilmoitus näkyvät vasemmalla puolella olevassa valintaikkunassa. Toimintoalueita ovat Tulostimen tila: tuo näkyviin tekstiviestin, joka kuvaa tulostimen kulloistakin toimintatilaa. Palauttaminen: sisältää toimintaohjeet ongelman korjaamiseksi ja tulostimen palauttamiseksi normaalitilaan. Varoitustila: tuo näkyviin tekstiviestit, jotka kertovat esimerkiksi värijauheen vähyydestä. Tulostimen tila -kuva: tuo tulostimen näkyviin kuvana ja ilmaisee, missä ongelma on. Tulostustila: tuo näkyviin nykyisen tulostustyön tilan. Valitse avautuva viesti: voit valita näkyviin tulevat viestit, kun tulostimessa on tietty tila. 14 Tilanäytön käyttäminen

25 Tulostimen tiedot: Näet erilaisia tietoja, kuten tulostimien määrän. Tarvikkeiden tila: näyttää kunkin värikasetin jäljellä olevan värijauhemäärän arvion prosentteina. Tilanäytön hälytysten tunnistaminen Kun tilanäyttö havaitsee tulostusongelman, Windowsin tehtäväpalkissa näkyvä kuvake muuttuu vihreästä (normaali) keltaiseksi (varoitus) tai punaiseksi (virhe) ongelman vakavuuden mukaan. Tilanäytön hälytysten nollaaminen Kun tilanäyttö ilmoittaa tulostusongelmasta, voit avata tilaikkunan kaksoisnapsauttamalla sen kuvaketta Windowsin tehtäväpalkissa. Virheen tyyppi näkyy tilanäytössä. Tilanäytön sulkeminen Voit sulkea tilanäytön valitsemalla Tiedosto-valikosta Lopeta. Jos suljet tilanäyttö napsauttamalla sen oikeassa yläkulmassa näkyvää X-painiketta, tilanäyttö jää käytettäväksi oikeaan alakulmaan Windowsin tehtäväpalkkiin. Voit avata Tilanäyttö-ikkunan kaksoisnapsauttamalla tätä kuvaketta. Tilanäytön hälytysten tunnistaminen 15

26 Printer Status Monitor Center -ohjelman käyttäminen Johdanto Printer Status Monitor Center on sovellus, joka näyttää useiden työasemaan paikallisen liitäntöjen (USB) ja verkon kautta yhdistettyjen tulostuslaitteiden tilan. Printer Status Monitor Center tunnistaa verkon tulostimen käyttämällä Service Location -protokollaa (SLP). Se tukee vain KONICA MINOLTAn omiin SLP- ja PJL-kyselyihin vastaavia laitteita, kuten magicolor 2430 DL, magicolor 5430 DL ja magicolor 5440 DL. Jos KONICA MINOLTA -laite ei ole yhteensopiva sekä SLP:n että KONICA MINOLTAn oman PJL-tekniikan kanssa, Printer Status Monitor Center ei ole käytettävissä. Järjestelmävaatimukset Käyttöjärjestelmä Windows XP/Server 2003/2000/Me/98SE/NT 4.0 Printer Status Monitor Center -toiminnon tukemat tulostusportit Ethernet-portti USB-portti Printer Status Monitor Center -ohjelman avaaminen ja tarvikkeiden tilan näyttäminen Avaa Printer Status Monitor Center jäljempänä kuvatulla tavalla. Windows XP/Server 2003: Valitse Käynnistä Kaikki ohjelmat KONICA MINOLTA magicolor 5440DL Printer Status Monitor Center. Windows 2000/Me/98SE/NT 4.0 Valitse Käynnistä - Ohjelmat, KONICA MINOLTA, magicolor 5440DL - Printer Status Monitor Center. 16 Printer Status Monitor Center -ohjelman käyttäminen

27 Printer Status Monitor Center -ohjelman käyttäminen Tulostimen nimi: tuo näkyviin paikallisen tai verkkotulostimen nimen ja tulostimen kuvakkeen. Tulostimen kuvakkeen väri muuttuu yhteyden ja tulostimen tilan mukaan. Punainen kuvake ilmoittaa virheestä, keltainen kuvake varoituksesta ja vihreä kuvake normaalista toiminnasta. Asetukset-valintaikkunassa tehtyjen asetusten mukaan tulostimen nimeä kaksoisnapsautettaessa näkyviin voi tulla Tilanäyttö- tai PageScope Web -yhteys -ikkuna. Jos tulostimen nimeä ei voi tunnistaa, tulostimen nimen perässä näkyy Tuntematon-ilmoitus. Jos valittu tulostin ei ole yhteensopiva tilanäytön tai PageScope Web -yhteys -ikkunan kanssa, se ei tule näkyviin, kun kaksoisnapsautat tulostimen nimeä. Jos laite on yhdistetty USB-porttiin tai jos tilana on Ei yhteyttä, Tilanäyttö- tai PageScope Web -yhteys -ikkuna eivät tule näkyviin, kun kaksoisnapsautat tulostimen nimeä. Portti: tuo näkyviin sen portin nimen, johon tulostin on yhdistetty. Jos tulostin on paikallinen, näkyviin tulee USB. Jos tulostin on yhdistetty verkkoon, IP-osoite tulee näkyviin. Tila: tuo näkyviin tulostimen tilan. Tulostimen tilan samat tiedot näkyvät tilanäytössä. Kasettien tila: C,M,Y,K % jäljellä: tuo näkyviin kaseteissa jäljellä olevan värijauheen määrän arvion prosentteina. Värit ovat vasemmalta oikealle C (syaani), M (magenta), Y (keltainen) ja K (musta). Sarakkeen otsikkoa napsauttamalla muuttaa järjestykseksi nousevan tai laskevan. Toiminto-valikko Päivitä tulostimet: etsii tulostimia verkosta. Verkon tulostimet: voit lisätä tai poistaa verkkotulostimen IP-osoitteen. Printer Status Monitor Center -ohjelman käyttäminen 17

28 Asetukset Status Monitor -sovellus verkkotulostimille Aikakatkaisu Määritä, tuleeko tulostimen nimeä kaksoisnapsautettaessa näkyviin Tilanäyttö- vai PageScope Web -yhteys -ikkuna. Tilanäyttö on oletusasetus. Tämä asetus koskee ainoastaan verkkotulostimia. Voit määrittää kaksi aikakatkaisuarvoa: Tulostimen tunnistuksen aikakatkaisu Tulostimen tilakyselyn aikakatkaisu Printer Status Monitor Center -ohjelman hälytysten tunnistaminen Jos näkyviin tulee punainen tai keltainen kuvake, avaa Tilanäyttö- tai PageScope Web -yhteys -ikkuna ja tarkista sen tiedot. Tilanäytöstä on lisätietoja kohdassa Tilanäytön käyttäminen sivulla 14. PageScope Web -yhteydestä on lisätietoja magicolor 5440 DL -käyttöoppaassa. Printer Status Monitor Center -ohjelman sulkeminen Voit sulkea Printer Status Monitor Center -ohjelman valitsemallatoiminto-valikosta Poistu-vaihtoehton tai napsauttamalla Printer Status Monitor Center -ikkunan oikeassa yläkulmassa näkyvää X-painiketta. 18 Printer Status Monitor Center -ohjelman hälytysten

29 Tulostimen ohjauspaneeli ja määritysvalikko

30 Tietoja ohjauspaneelista Voit ohjata tulostimen toimintaa sen päällä sijaitsevan ohjauspaneelin avulla. Lisäksi siinä näkyy tulostimen nykyinen tila ja seikat, jotka edellyttävät käyttäjän toimia VIESTI- IKKUNA Ohjauspaneelin merkkivalot ja näppäimet Ei. Merkkivalo Ei käytössä Käytössä 1 Tulostin ei ole valmis ottamaan tietoja vastaan. Tulostin on valmis ottamaan tietoja vastaan. 2 Ei tuota ongelmia. Tulostin edellyttää käyttäjän toimia (lisäksi viesti-ikkunassa näkyy tavallisesti tilaviesti). 20 Tietoja ohjauspaneelista

31 Ei. Näppäin Toiminto 3 Peruuttaa näkyvän valikon tai valikkovalinnan. Voit peruuttaa parhaillaan tulostettavat tai käsiteltävät tulostustyöt. 1. Paina Peruuta-näppäintä. 2. Valitse JOB CANCEL/CURRENT JOB tai JOB CANCEL/ALL JOBS painamalla Oikealle- tai Vasemmalle-näppäintä. 3. Paina Valitse-näppäintä. Tulostustyöt peruutetaan. 4 Avaa valikkojärjestelmän. Siirtää alaspäin valikkorakenteessa. Valitsee näkyvän valikkovaihtoehdon. 5 Siirtää ylöspäin valikkorakenteessa. Selaa ylöspäin käytettävissä olevien merkkien joukossa, jos valikkovaihtoehdon voi muuttaa merkki kerrallaan. 6 Siirtää oikealle valikkorakenteessa. Siirtää oikealle käytettävissä olevien valikkovaihtoehtojen joukossa. 7 Siirtää alaspäin valikkorakenteessa. Selaa alaspäin käytettävissä olevien merkkien joukossa, jos valikkovaihtoehdon voi muuttaa merkki kerrallaan. 8 Siirtää vasemmalle valikkorakenteessa. Siirtää vasemmalle käytettävissä olevien valikkovaihtoehtojen joukossa. Tietoja ohjauspaneelista 21

32 Väriaineen riittävyyden merkkivalot Alla olevassa kuvassa näkyvät ilmaisimet ilmoittavat keltaisen (Y), magentan (M), syaanin (C) ja mustan (K) väriaineen määrän. READY Yleiskatsaus määritysvalikkoon magicolor 5440 DL -tulostimen ohjauspaneelissa käytetään seuraavaa valikkorakennetta. 22 Yleiskatsaus määritysvalikkoon

33 Määritysvalikko READY (VALMIS) MENU SPECIAL PAGES (VALIKKO ERIKOISSIVUT) PRINT CONFIG PAGE (TULOSTA MÄÄRITYSSIVU) TOTAL FACE COUNT xxxxxx (KOKONAISSIVUMÄÄRÄ) PRINT TEST PAGES (TULOSTA TESTISIVUT) COLOR FACE COUNT xxxxxx (VÄRISIVUJEN KOKONAISMÄÄRÄ) PRINT MENU MAP BW FACE COUNT xxxxxx (TULOSTA VALIKKOKARTTA) (MV-SIVUMÄÄRÄ) MENU LANGUAGE (VALIKKO KIELI) LANGUAGE SET ENGLISH (VALITTU KIELI) CONTROLLER VER. xx.xxx (OHJAINVERSIO) LANGUAGE SET FRENCH (VALITTU KIELI) ENGINE VER. xxxxxxxxxxxxxx (KONEISTOVERSIO) LANGUAGE SET GERMAN COLOR CALIBRATION (VALITTU KIELI) (VÄRI KALIBROINTI) LANGUAGE SET ITALIAN RESET COUNTER TRANSFER ROLLER (VALITTU KIELI) (NOLLAA LASKURI SIIRTOTELA) LANGUAGE SET PORTUGUESE (VALITTU KIELI) RESET COUNTER TRANSFER BELT (NOLLAA LASKURI SIIRTOHIHNA) LANGUAGE SET SPANISH (VALITTU KIELI) ENERGY SAVER xxx (ENERGIANSÄÄSTÖ) LANGUAGE SET CZECH (VALITTU KIELI) RESTORE USER DEFAULT (PALAUTA KÄYTTÄJÄN OLETUS) LANGUAGE SET JAPANESE (VALITTU KIELI) MENU ENGINE ENGINE TONER EMPTY (VALIKKO KONEISTO) (KONEISTO VÄRIJAUHE LOPPU) ENERGY SAVER* xxxxxxxx AUTO CONTINUE xxx (JATKA AUTOMAATTISESTI) TRAY CHAINING** xxx (KASETTIKETJU) *Tulee näkyviin vain, jos ENERGY SAVER -asetukseksi on määritetty ENGINE/SERVICE/ ENERGY SAVER -valikossa ON. **Tulee näkyviin vain, jos vähintään yksi alempi lisäpaperikasetti (kasetti 2 tai 3) on asennettuna. ENGINE SERVICE (KONEISTO HUOLTO) Yleiskatsaus määritysvalikkoon 23

34 MENU NETWORK (VALIKKO VERKKO) DHCP:xx BOOTP:xx IP ADDRESS xxx.xxx.xxx.xxx (IP-OSOITE) SUBNET MASK xxx.xxx.xxx.xxx (ALIVERKON PEITE) GATEWAY xxx.xxx.xxx.xxx (YHDYSKÄYTÄVÄ) MAC ADDRESS 00206Bxxxxxx (MAC-OSOITE) SNMP:xx MENU CONSUMABLE USAGE (VALIKKO TARVIKKEIDEN KÄYTTÖ) FORCED MODES*** xx/xx/xx (PAKOTETUT TILAT) BLACK TONER xx% REMAINING (MUSTA VÄRIAINE JÄLJELLÄ) CYAN TONER xx% REMAINING (SYAANI VÄRIAINE JÄLJELLÄ) MAGENTA TONER xx% REMAINING (MAGENTA VÄRIAINE JÄLJELLÄ) YELLOW TONER xx% REMAINING (KELTAINEN VÄRIAINE JÄLJELLÄ) *** Jotkin vanhemmat verkkojen keskittimet eivät muodosta yhteyttä oikein automaattisesti määritettyihin laitteisiin käytettäessä kiinteitä tietoliikennetiloja. Määritä tällaisissa tapauksissa tulostimelle oikeat keskittimen asetukset ja ota tietoliikenne käyttöön NETWORK/FORCED MODES-valikossa. 24 Yleiskatsaus määritysvalikkoon

35 MENU**** DIRECT PRINT (VALIKKO SUORATULOSTUS) IMAGE QUALITY xxx PAPER SIZE xxx MEDIA TYPE xxx LAYOUT xxxx (KUVALAATU) (PAPERIKOKO) (MATERIAALIN TYYPPI) (ASETTELU) BRIGHTNESS xxx (KIRKKAUS) SHARPNESS xxx (TERÄVYYS) AUTO ROTATE xxx (AUTOMAATTINEN KÄÄNTÖ) **** Tulee näkyviin vain, jos kameran valokuvien suoratulostuskortti on asennettuna. Yleiskatsaus määritysvalikkoon 25

36 Special Pages -valikko PRINT CONFIG PAGE PRINT TEST PAGES PRINT MENU MAP Tulostaa määrityssivun. Tulosta testisivut. Tulostaa valikkokartan. Language-valikko ENGLISH/FRENCH/ GERMAN/ITALIAN/ PORTUGUESE/ SPANISH/CZECH/ JAPANESE Voit valita viesti-ikkunan kielen. Oletuskieli on englanti. Engine-valikko Kaikki oletusarvot näkyvät lihavoituina. TONER EMPTY Asetukset STOP (pysäytä) / CONTINUE (jatka) Jos valitset CONTINUE (jatka) -vaihtoehdon, tulostaminen jatkuu, vaikka värikasetti on tyhjä. Jos valitset STOP (pysäytä) -vaihtoehdon, tulostin pysähtyy, jos värikasetti on tyhjä. 26 Yleiskatsaus määritysvalikkoon

37 ENERGY SAVER AUTO CONTINUE TRAY CHAINING ENGINE SERVICE Asetukset 15 MINUTES / 30 MINUTES / 60 MINUTES / 120 MINUTES Voit määrittää ajan, jonka kuluttua tulostin siirtyy energiansäästötilaan oltuaan käyttämättömänä. Energiansäästötila muuttuu automaattisesti normaalitilaksi seuraavissa tapauksissa: Tulostin käynnistetään uudelleen Tulostin vastaanottaa tulostustyön Jotain ohjauspaneelin painiketta painetaan Tulostimen etuluukku tai oikeanpuoleinen kansi avataan ja suljetaan Kasetti avataan ja suljetaan. Asetukset ON (käytössä) / OFF (pois käytöstä) Jos valitset ON (käytössä) -asetuksen, tulostin jatkaa tulostamista silloinkin, kun tiettyyn kasettiin ei ole asetettu oikeankokoista tulostusmateriaalia. Jos valitset OFF (ei käytössä) -asetuksen, tulostin pysähtyy ja näkyviin tulee ilmoitus tulostusmateriaalin lataamisesta tiettyyn kasettiin, kun se tyhjenee. Asetukset ON (käytössä) / OFF (pois käytöstä) Jos valitset ON (käytössä) -asetuksen, tulostin vaihtaa seuraavaan samankokoista tulostusmateriaalia sisältävään kasettiin, kun edellinen kasetti tyhjenee. Jos valitset OFF (ei käytössä) -asetuksen, tulostin pysähtyy ja näkyviin tulee ilmoitus tulostusmateriaalin lataamisesta tiettyyn kasettiin, kun se tyhjenee. Tässä alivalikossa on tietoja koneistosta. Yleiskatsaus määritysvalikkoon 27

38 ENGINE SERVICE TOTAL FACE COUNT COLOR FACE COUNT BW FACE COUNT CONTROLLER VER. Tulostettujen sivujen kokonaislukumäärä. Tulostettujen värisivujen kokonaislukumäärä. Tulostettujen mustavalkosivujen kokonaislukumäärä. Nykyinen laiteohjelmistoversio. ENGINE VER. Koneiston laiteohjelmiston versionumero. COLOR CALIBRATION RESET COUNTER TRANSFER ROLLER RESET COUNTER TRANSFER BELT ENERGY SAVER RESTORE USER DEFAULT Kalibroi värit värisiirtymän säätämiseksi. Nollaa laskurin, kun siirtotela on vaihdettu. Nollaa laskurin, kun siirtohihnayksikkö on vaihdettu. Asetukset ON (käytössä) / OFF (pois käytöstä) Jos valitset ON (käytössä) -asetuksen, energiansäästö on käytössä. Jos valitset OFF (ei käytössä) -asetuksen, energiansäästö ei ole käytössä, jolloin ENGINE/ENERGY SAVER -valikko ei tule näkyviin. Palauttaa ENERGY SAVER-, AUTO CONTINUEja TRAY CHAINING -valikot tehdasasetuksiksi. Lisäksi PageScope Web Connection -pääkäyttäjän salasana palautetaan oletusarvon mukaiseksi. PageScope Web Connection -pääkäyttäjän salasanasta on lisätietoja magicolor 5440DL -käyttöoppaassa. 28 Yleiskatsaus määritysvalikkoon

39 Network-valikko Jos tulostin on liitetty verkkoon, määritä seuraavat asetukset. Kysy lähiverkon pääkäyttäjältä lisätietoja näistä asetuksista. Kaikki oletusarvot näkyvät lihavoituina. DHCP Asetukset DHCP SET:ON BOOTP SET:OFF BOOTP IP ADDRESS SUBNET MASK DHCP SET:OFF BOOTP SET:ON DHCP SET:OFF BOOTP SET:OFF Jos verkossa on DHCP-palvelin, määritä, antaako DHCP-palvelin IP-osoitteen automaattisesti, jolloin muut verkkotiedot ladataan. Määrittää, antaako BOOTP-palvelin IP-osoitteen automaattisesti, jolloin muut verkkotiedot ladataan. Asetus Määrittää tulostimelle IP-osoitteen verkkokäyttöön. Voit valita arvon käyttämällä ylös-, alas-, vasemmalle- ja oikealle-painikkeita. Jos määrität IP-osoitteen manuaalisesti, määritä DHCP- ja BOOTP-asetuksiksi OFF (ei käytössä). Asetus Määrittää verkon aliverkon peitteen Voit valita arvon käyttämällä ylös-, alas-, vasemmalle- ja oikealle-painikkeita. Jos määrität aliverkon peitteen manuaalisesti, määritä DHCPja BOOTP-asetuksiksi OFF (ei käytössä). GATEWAY Asetus Jos verkossa käytetään reititintä, syötä reitittimen IP-osoite. Voit valita arvon käyttämällä ylös-, alas-, vasemmalle- ja oikealle-painikkeita. Jos määrität yhdyskäytävän manuaalisesti, määritä DHCP- ja BOOTP-asetuksiksi OFF (ei käytössä). MAC ADDRESS Näyttää tulostimen Ethernet-laiteosoitteen. Tätä asetusta ei voi muokata. Yleiskatsaus määritysvalikkoon 29

40 HTTP Asetukset ON (käytössä) / OFF (pois käytöstä) HTTP-asetus voi olla ON (käytössä) tai OFF (ei käytössä). ON (ei käytössä) ottaa käyttöön tulostimen sisäisen Web-sivun, OFF (ei käytössä) poistaa sen käytöstä. SNMP Asetukset ON (käytössä) / OFF (pois käytöstä) SNMP on skaalattava hajautettu pienten ja suurten verkkojen hallintamenetelmä. SNMP-asetus voi olla ON (käytössä) tai OFF (ei käytössä). FORCED MODES Asetukset SPEED/DUP/NEG. : AUTO/AUTO/ON - AUTO/FULL/ON -AUTO/HALF/ON - 100M/AUTO/ON -100M/FULL/ON - 100M/FULL/OFF -100M/HALF/ON - 100M/HALF/OFF -10M/AUTO/ON - 10M/FULL/ON -10M/FULL/OFF - 10M/HALF/ON -10M/HALF/OFF SPEED ilmaisee verkon lähetysnopeuden. Valitse 10Base-T-yhteys (10M), 100Base-TX-yhteys (100M) tai automaattinen tunnistus (AUTO). Jos AUTO on valittuna, lähetysnopeus määräytyy neuvottelutuloksen mukaan. Siksi asetusta ei ole, jos neuvottelu (NEG.) on poistettu käytöstä. DUP ilmaisee kaksisuuntaista tietoliikennetilaa. Valitse, lähetetäänkö tietoja molempiin suuntiin samanaikaisesti (FULL) vai ainoastaan yhteen suuntaan kerrallaan (HALF). Lisäksi voit valita automaattisen tunnistuksen (AUTO). Jos AUTO on valittuna, lähetysnopeus määräytyy neuvottelutuloksen mukaan. Siksi asetusta ei ole, jos neuvottelu (NEG.) on poistettu käytöstä. NEG. ilmaisee neuvotteluasetusta. Tällöin tiedot, kuten lähetysnopeus, lähetetään ja vastaanotetaan keskinäisesti ja lähetysasetus ilmaistaan. Kun asetus on ON, neuvottelu on käytössä. Kun asetus on OFF, neuvottelua ei käytetä. 30 Yleiskatsaus määritysvalikkoon

41 Consumable Usage -valikko (Tarvikkeiden käyttö) BLACK TONER CYAN TONER YELLOW TONER MAGENTA TONER Näyttää mustassa värikasetissa jäljellä olevan mustan värijauheen arvioidun määrän. Näyttää syaanissa värikasetissa jäljellä olevan värijauheen arvioidun määrän. Näyttää keltaisessa värikasetissa jäljellä olevan värijauheen arvioidun määrän. Näyttää magentassa värikasetissa jäljellä olevan värijauheen arvioidun määrän. Direct Print -valikko (Suoratulostus) Digitaalikameran asetukset kumoavat nämä asetukset. Suoratulostuksesta on lisätietoja kohdassa Direct Print (suora tulostus) sivulla 33. Kameran valokuvien suoratulostuskortin on oltava asennettuna käytettäessä suoratulostusta. Lisätietoja valokuvien suoratulostuskortin asentamisesta kameraan on kortin käyttöoppaassa. Voit hankkia kameran valokuvien suoratulostuskortin ottamalla yhteyden jälleenmyyjään tai käymällä osoitteessa printer.konicaminolta.com. Kaikki oletusarvot näkyvät lihavoituina. IMAGE QUALITY PAPER SIZE Asetukset DRAFT / NORMAL / FINE Voit määrittää tulostettavan kuvan tarkkuuden. Asetusvaihtoehtoja on kolme: DRAFT (600 x 600 dpi), NORMAL ( dpi), and FINE ( dpi). Huomautus: FINE (2400 x 600 dpi) on käytettävissä, jos tulostimeen on asennettu 64 Mt lisämuistia. Asetukset LETTER / A4 / A5 / STATEMENT / J-POSTCARD / LTR 2UP SPL / A4 4UP SPL Määrittää kuvaa tulostettaessa käytettävän materiaalin koon. LETTER on Amerikassa käytettävä oletusasetus. A4 on muualla käytettävä oletusasetus. Jos valittuna on LTR 2UP tai A4 4UP SPL, MEDIA TYPE (materiaalityyppi) -asetukseksi tulee GLOSSY (kiiltävä) ja 2-UP tai 4-UP (2 tai 4 arkille). Yleiskatsaus määritysvalikkoon 31

42 MEDIA TYPE Asetukset PLAIN PAPER / THICK STOCK1/ THICK STOCK2/ GLOSSY / POSTCARD / LABELS Määrittää kuvaa tulostettaessa käytettävän materiaalin tyypin. LAYOUT Asetukset 1-UP / 2-UP / 3-UP / 4-UP / 6-UP / 8-UP Määrittää yhdelle arkille tulostettavien sivujen määrän. BRIGH- TNESS SHARP- NESS AUTO ROTATE Jos asetus on 1-UP, yhdelle arkille tulostetaan vain yksi kuva. Asetukset OFF / ON Muuttaa värien tiheyttä. Jos valitset ON-asetuksen, kuvien kirkkautta lisätään. Asetukset OFF / ON Muuttaa välivärien eloisuutta. Jos valitset ON-asetuksen, välivärien eloisuutta lisätään. Asetukset OFF / ON Kuva käännetään tulostettaessa siten, että se sopii arkille. Jos valitset ON-vaihtoehdon, kuvaa käännetään 90 astetta ennen tulostamista. Nämä asetukset ovat käytettävissä vain, kun LAYOUT-vaihtoehdoksi valitaan 1-UP tai 4-UP. 32 Yleiskatsaus määritysvalikkoon

43 Direct Print (suora tulostus)

44 Suoratulostus Jos tulostimen USB-porttiin yhdistetään PictBridge- (1.0 tai uudempi) -yhteensopiva digitaalikamera, digitaalikameraan tallennetut kuvat voidaan tulostaa suoraan tulostimen avulla. Kameran valokuvien suoratulostuskortin on oltava asennettuna käytettäessä suoratulostusta. Lisätietoja kameran valokuvien suoratulostuskortin asentamisesta on kortin käyttöoppaassa. Voit hankkia kameran valokuvien suoratulostuskortin ottamalla yhteyden jälleenmyyjään tai käymällä osoitteessa printer.konicaminolta.com. Jos kameraan on asennettu vähintään 64 Mt lisämuistia, FINE (2400 x 600 dpi) -tila on käytettävissä. Jos lisämuistia ei ole, digitaalikamerassa ei voi valita Image Quality (Kuvan laati)- ja All Images Index Print (Kaikki kuvien hakemistotulostus) -vaihtoehtoa. Digitaalikameran käyttämisestä on tietoja sen käyttöohjeessa. Seuraavia ominaisuuksia ei voi käyttää suoratulostuksen yhteydessä: Kuvien rajaaminen Kiinteäkokoinen tulostaminen Reunaton tulostus DPOF-tulostus Tulostaminen suoraan digitaalikamerasta 1 Valitse tulostimen Direct Print (suoratulostus) valikosta Image Quality (kuvan laatu)-, Paper Size (paperikoko)-, Media Type (tulostusmateriaalityyppi)-, Layout (asettelu)-, Brughtness (kirkkaus)-, Sharpness (terävyys)- ja Auto Enlarge (automaattisuurennus) -vaihtoehdot. Media Type (materiaalityyppi) -asetus voidaan valita vain tulostimen Direct Print (suoratulostus) -valikosta. Media Type -asetusta ei voi valita digitaalikamerasta. Jos nämä asetukset (paitsi materiaalityyppi) voidaan määrittää digitaalikamerassa, niitä ei tarvitse määrittää ohjauspaneelissa. Digitaalikameran asetukset kumoavat nämä asetukset. Ohjauspaneelin asetuksista on lisätietoja kohdassa Direct Print -valikko (Suoratulostus) sivulla Suoratulostus

45 2 Yhdistä USB-kaapeli digitaalikameraan ja suoratulostusliitäntään. Tulostimen mukana ei toimiteta USB-kaapelia. Se on hankittava erikseen, ellei se tullut digitaalikameran mukana. 3 Määritä digitaalikamerassa tulostettava kuva ja kopiomäärä. 4 Aloita tulostaminen digitaalikameran avulla. Suoratulostus 35

46 36 Suoratulostus

47 Tulostusmateriaalin käyttäminen

48 Tulostusmateriaalin tiedot Tietoja tulostimessa käytettävistä tulostusmateriaaleista Tietoväline Tulostusmateriaalin koko Kasetti* Kaksipuolinen Tuumaa Millimetriä A4 8,2 x 11,7 210,0 x 297,0 1/2/3/M Kyllä A5 5,9 x 8,3 148,0 x 210,0 M Ei B5 (JIS) 7,2 x 10,1 182,0 x 257,0 2/3/M Kyllä Executive 7,25 x 10,5 184,0 x 267,0 2/3/M Kyllä Folio 8,3 x 13,0 210,0 x 330,0 2/3/M Kyllä Foolscap 8,0 x 13,0 203,2 x 330,2 2/3/M Kyllä Kai 16 7,3 x 10,2 185,0 x 260,0 M Kyllä Kai 32 5,1 x 7,3 130,0 x 185,0 M Ei 16 K 7,7 x 10,6 195,0 x 270,0 M Kyllä Legal 8,5 x 14,0 215,9 x 355,6 2/3/M Kyllä Government Legal 8,5 x 13,0 216,0 x 330,0 2/3/M Kyllä Letter 8,5 x 11,0 215,9 x 279,4 1/2/3/M Kyllä Letter Plus 8,5 x 12,7 215,9 x 322,3 2/3/M Kyllä Government letter 8,0 x 10,5 203,2 x 266,7 2/3/M Kyllä Statement 5,5 x 8,5 140,0 x 216,0 M Ei UK Quarto 8,0 x 10,0 203,2 x 254,0 M Ei A4-piirtoheitinkalvot 8,2 x 11,7 210,0 x 297,0 M Ei Letter-kokoiset 8,5 x 11,0 215,9 x 279,4 M Ei piirtoheitinkalvot Japanilainen postikortti 3,9 x 5,8 100,0 x 148,0 M Ei Double Postcard 5,8 x 7,9 148,0 x 200,0 M Ei B5-kirjekuori (ISO) 6,9 x 9,8 176,0 x 250,0 M Ei C5-kirjekuori 6,4 x 9,0 162,0 x 229,0 M Ei C6-kirjekuori 4,5 x 6,4 114,0 x 162,0 M Ei Kirjekuori nro 10 4,125 x 9,5 104,7 x 241,3 M Ei DL-kirjekuori 4,3 x 8,7 110,0 x 220,0 M Ei Envelope Monarch 3,875 x 7,5 98,4 x 190,5 M Ei Chou-kirjekuori 3 4,7 x 9,2 120,0 x 235,0 M Ei Chou-kirjekuori 4 3,5 x 8,1 90,0 x 205,0 M Ei You-kirjekuori 4 4,1 x 9,3 105,0 x 235,0 M Ei Paksu paperi 1 ja 2 tai kiiltävä paperi voidaan käyttää vain Letter- tai A4-kokoisena tai pienempänä. Mukautettu, pienin 3,6 x 5,9 92,0 x 148,0 M Ei Mukautettu, suurin 8,5 x 14,0 216,0 x 356,0 M Kyllä Huomautuksia: *Kasetti 2/3 = Alemmat lisäpaperiyksiköt M = Käsinsyöttökasetti Käytettäessä mukautettuja kokoja määritä asetukset tulostinohjaimen avulla yllä näkyvän taulukon mukaan. 38 Tulostusmateriaalin tiedot

49 Tulostusmateriaalin tyypit Testaa materiaalin toimivuus tulostimessa ennen kuin hankit suuren erän erikoismateriaalia. Käytä testissä samaa materiaalia ja tarkista tulostuslaatu. Säilytä materiaali vaakasuoralla tasaisella alustalla alkuperäispakkauksessaan ennen sen käyttämistä. Osoitteessa printer.konicaminolta.com on luettelo hyväksytyistä tulostusmateriaaleista. Tavallinen paperi (kierrätyspaperi) Kapasiteetti Suunta Ohjaimessa valittava tulostusmateriaalityyppi Paino Kaksipuolinen tulostus Paperikasetit Jopa 500 arkkia paperin painon mukaan. 1/2/3 Käsinsyöttökasetti Jopa 100 arkkia paperin painon mukaan. Paperikasetit Tulostettava puoli ylös 1/2/3 Käsinsyöttökasetti Tulostettava puoli alas Tavallinen paperi (kierrätyspaperi) g/m² Tuetut koot on lueteltu sivulla 38. Käytettävälle paperille asetettavat vaatimukset Käytä tavallista lasertulostimille tarkoitettua paperia, kuten tavallista tai kierrätyskuidusta valmistettua toimistopaperia. Huomautus Älä käytä seuraavassa luettelossa mainittuja materiaaleja. Muutoin tulostuslaatu voi heikentyä, paperitukoksia voi aiheutua tai tulostin voi vaurioitua. ÄLÄ käytä materiaalia, joka on erikoispinnoitettu, kuten hiilipaperi, digitaalitulostusta varten kiillotettu paperi tai käsitelty värillinen paperi Tulostusmateriaalin tyypit 39

50 hiiltaustaista hyväksymätöntä silitettävien siirtokuvien paperia, kuten lämmölle tai painamiselle herkkää paperia tai lämpösiirtokuvapaperia kylmävesisiirtopaperia itsejäljentävää paperia erityisesti mustesuihkutulostimille suunniteltua paperia, kuten erittäin hienoa tai kiiltävää paperia, kiiltäviä kalvoja tai postikortteja jo läpäissyt toisen tulostimen, kopiokoneen tai faksilaitteen pölyistä märkää tai kosteaa Säilytä tulostusmateriaali paikassa, jossa vallitsee %:n suhteellinen ilmankosteus. Värijauhe ei tartu hyvin liian kosteaan paperiin. kerrostettua Liimasidonta taitettua, käyristynyttä, kuperaa, rypistettyä tai kohopainettua rei'itettyä, perforoitua tai revittyä liian liukasta, karkeaa tai kuvioitua pintakuvioinniltaan erilaista etu- ja kääntöpuolelta liian paksua tai ohutta niin sähköistä, että arkit tarttuvat toisiinsa foliopinnoitettua tai muuten liian heijastavaa herkkää kuumuudelle tai ei kestä kiinnityslämpötilaa (180 C) muodoltaan epäsäännöllistä (arkit eivät ole suorakulmaisia) paperia, jossa on liimaa, teippiä, paperiliittimiä, niittejä, nauhoja, koukkuja tai nappeja happopitoista muuta kuin hyväksyttyä tulostusmateriaalia. 40 Tulostusmateriaalin tyypit

51 Paksu paperi Paksun paperin neliömassa on vähintään 90 g/m 2. Testaa kaikki paksu paperi sen varmistamiseksi, että se toimii oikein ja että kuva ei liikahda. Kapasiteetti Suunta Ohjaimessa valittava tulostusmateriaalityyppi Paino Kaksipuolinen tulostus Paperikasetit 1/2/3 Käsinsyöttökasetti Ei tuettu Tulostettava puoli alas Paksu paperi 1 ( g/m 2 ) Paksu paperi 2 ( g/m 2 ) g/m² (25 55,9 lb bond) Ei tuettu Jopa 20 arkkia paksua paperia paksuuden mukaan. ÄLÄ käytä paksua paperia, joka on muiden paperiarkkien seassa käsinsyöttökasetissa (muutoin voi aiheutua paperitukoksia) Kirjekuoret Tulosta vain etupuolelle. Joissakin kirjekuorten osissa on kolme kerrosta: etupuoli, kääntöpuoli ja läppä. Näille alueille tulostaminen ei välttämättä onnistu. Kapasiteetti Suunta Ohjaimessa valittava tulostusmateriaalityyppi Paino Kaksipuolinen tulostus Paperikasetit Ei tuettu 1/2/3 Käsinsyöttö- Jopa 10 kirjekuorta paksuuden mukaan. kasetti Tulostettava puoli alas Kirjekuori g/m² (25 43 lb bond) Ei tuettu Tulostusmateriaalin tyypit 41

52 Käytä kirjekuoria jotka ovat tavallisia toimistoissa käytettäviä kirjekuoria jotka on hyväksytty lasertulostusta vartenjoissa on viistot liitokset, terävät kulmat ja taitteet sekä tavalliset liima-aineella varustetut läpät Koska kirjekuoret kulkevat kuumien kiinnitystelojen läpi, liima voi tarttua. Voit välttää ongelman käyttämällä emulsiopohjaisella liimalla varustettuja kirjekuoria. suositellaan lasertulostusta varten. jotka ovat kuivia ÄLÄ käytä kirjekuoria joissa on tahmea läppä jotka on suljettu teipillä, metallihakasilla, paperiliittimillä, kiinnittimillä tai joissa on irti repäistävät liimaa suojaavat liuskat joissa on läpinäkyvät ikkunat joissa on liian karkea pinta joissa on sulavaa, höyrystyvää, irtoavaa, värjääntyvää tai vaarallisia kaasuja päästävää materiaalia jotka on suljettu. 42 Tulostusmateriaalin tyypit

53 Tarrat Tarra-arkki koostuu tulostettavasta pinnasta, liimakerroksesta ja pohjakerroksesta. Tulostettavan pinnan on täytettävä tavalliselle paperille asetettavat vaatimukset. Tulostettavan pinnan täytyy kattaa koko arkki. Liimaa ei saa päästä sen läpi. Voit tulostaa tarra-arkeille jatkuvasti. Tämä voi kuitenkin vaikuttaa materiaalin syöttöön materiaalin laadun ja tulostusolosuhteiden mukaan. Jos ongelmia esiintyy, lopeta jatkuva tulostaminen ja tulosta arkki kerrallaan. Tulosta ensin tavalliselle paperille kohdistuksen tarkistamiseksi. Lisätietoja tarratulostamisesta on ohjelman ohjeessa. Kapasiteetti Suunta Ohjaimessa valittava tulostusmateriaalityyppi Paino Kaksipuolinen tulostus Paperikasetit Ei tuettu 1/2/3 Käsinsyöttö- Jopa 20 tarra-arkkia paksuuden mukaan. kasetti Tulostettava puoli alas Tarrat g/m² (16 43 lb bond) Ei tuettu Käytä tarra-arkkeja, joita suositellaan lasertulostimille jotka ovat Letter- tai A4-kokoisia (itsetarttuvia). ÄLÄ käytä tarra-arkkeja joiden tarrat irtoavat helposti tai osa tarroista on jo irrotettu joiden tausta-arkki on irronnut tai jos liimaa on näkyvissä Tarrat voivat tarttua kiinnitysyksikköön, jolloin ne voivat irrota ja aiheuttaa tukoksia. Tulostusmateriaalin tyypit 43

54 jotka on leikattu valmiiksi tai lävistetty. Älä käytä. Sopiikäytettäväksi Kiiltävätaustainen Koko arkin kokoinen tarra (leikkaamaton) Kirjelomake Tulosta ensin tavalliselle paperille kohdistuksen tarkistamiseksi. Kapasiteetti Suunta Ohjaimessa valittava tulostusmateriaalityyppi Paino Kaksipuolinen tulostus Paperikasetit Ei tuettu 1/2/3 Käsinsyöttö- Jopa 100 arkkia koon ja paksuuden mukaan. kasetti Tulostettava puoli alas Kirjepohja g/m² Tuetut koot on lueteltu sivulla 38. (tulostettava puoli alaspäin, arkin yläosa ensin). Postikortit Tulosta ensin tavalliselle paperille kohdistuksen tarkistamiseksi. Kapasiteetti Suunta Paperikasetit Ei tuettu 1/2/3 Käsinsyöttö- Jopa 20 postikorttia paksuuden mukaan. kasetti Tulostettava puoli alas 44 Tulostusmateriaalin tyypit

55 Ohjaimessa valittava tulostusmateriaalityyppi Paino Kaksipuolinen tulostus Postikortti g/m² (16 90 lb bond) Ei tuettu Käytä postikortteja, joita suositellaan lasertulostusta varten. ÄLÄ käytä postikortteja Pinnoitettu jotka on tarkoitettu mustesuihkutulostimia varten jotka on leikattu valmiiksi tai lävistetty jotka ovat esipainettuja tai monivärisiä. Jos postikortti on kupera, paina kuperaa aluetta alaspäin ennen kortin asettamista käsinsyöttökasettiin. Piirtoheitinkalvot Älä ilmaa piirtoheitinkalvoja ennen niiden lataamista. Näin aiheutuva staattinen sähkö voi aiheuttaa tulostusvirheitä. Jos kosketat piirtoheitinkalvon pintaan paljain käsin, tämä voi vaikuttaa tulostusjälkeen. Pidä tulostimen syöttörata puhtaana. Piirtoheitinkalvot likaantuvat helposti, jos radalla on likaa. Jos kalvon ylä- tai alaosassa on tummia alueita, katso lisätietoja luvussa 8, Tulostimen huolto. Poista piirtoheitinkalvot mahdollisimman pian luovutustasolta staattisen sähkön ehkäisemiseksi. Voit tulostaa piirtoheitinkalvoille jatkuvasti. Tämä voi kuitenkin vaikuttaa materiaalin syöttöön materiaalin laadun, staattisen sähkön ja tulostusolosuhteiden mukaan. Tulosta ensin tavalliselle paperille kohdistuksen tarkistamiseksi. Tulostusmateriaalin tyypit 45
