1 Puimurit LEXION

2 Uusi CEBIS MOBILE. Huippuluokan käyttömukavuutta. Uusi LEXION Uusi CEBIS MOBILE mahdollistaa 12" kosketusnäytöllään täysin uusia käyttömahdollisuuksia CRUISE PILOT, CEMOS DIALOG ja CEMOS AUTOMATIC järjestelmissä. Kaikkiin säätöihin päästään helposti käsiksi. lexion600.claas.com 2 3

3 LEXION SISÄLTÖ Etuvarusteet 06 VARIO 08 CERIO 14 Leikkuupöydän kuljetus 16 Leikkuupöytäautomatiikka 18 Syöttökanava 20 CLAAS POWER SYSTEMS 54 Moottori 56 DYNAMIC COOLING 58 MONTANA 60 TERRA TRAC 62 Ajovoimansiirto 64 Puintikoneisto 24 APS-puintijärjestelmä 26 AUTO CROP FLOW 28 MULTIFINGER SEPARATION SYSTEM (MSS) 30 Puhdistus 32 AUTO SLOPE 34 CEMOS AUTOMATIC 36 CEMOS AUTO CLEANING 38 CEMOS DIALOG 40 Viljasäiliö, PROFI CAM, takakamera, QUANTIMETER 42 GRAIN QUALITY CAMERA 44 Komfort-ohjaamo 66 CEBIS 70 CEBIS, monitoimikahva, CMOTION 72 Elektroniikkaosaamista 74 Koneiden sijaintinäyttö, TELEMATICS 74 Tehtävähallinta, satokartoitus 76 Automaattinen ohjausjärjestelmä 78 Keskusvoitelujärjestelmä, huolto 80 CLAAS huolto ja varaosat 82 Tekniikan yksityiskohtia 84 Olkien käsittely 46 Silppuri 48 Keskipakolevitin 50 Levityssuunnan säätö 52 Argumentit 86 Tekniset tiedot

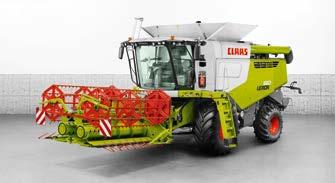

4 Velvoittaa monipuolisesti. Etuvarusteet VARIO MAXFLEX Leikkuupöydät. Lisämahdollisuuksia vaatimusten täyttämiseksi. Mitä tahansa viljeletkin: LEXION-puimuri on parhaiten varustettu kaikkeen puintityöhön. CERIO CERIO / riisivarustus Taitettava leikkuupöytä SWATH UP SUNSPEED MAXFLO VARIO / rapsivarustus VARIO / riisivarustus 6 7

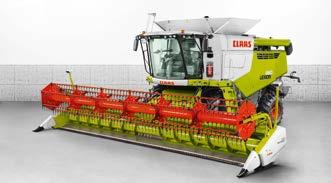

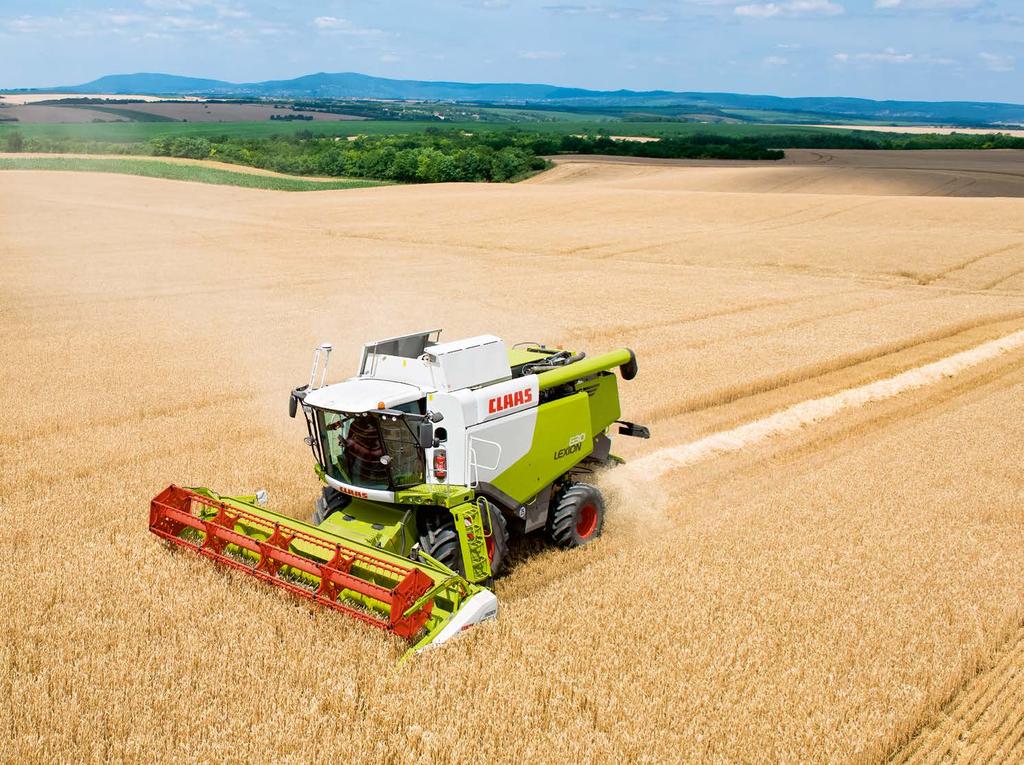

5 VARIO leikkuupöytä. VARIO 1230 / 1080 / 930 / 770 / 680 / 620 / 560 / 500 VARIO leikkuupöydät. CLAAS VARIO-leikkuupöydät ovat yhtä kuin markkinoiden paras leikkuupöydän säätö. VARIO VARIO 500 -mallien myötä CLAAS on määrätietoisesti kehittänyt edelleen hyväksi todettua VARIO-leikkuupöytää. Kohokohdat yhdellä silmäyksellä: Sisäänrakennettu rapsilevy 700 mm portaattomaan säätöön viljalle ja rapsille Syöttöruuvin suuri, 660 mm halkaisija varmistaa optimoidun materiaalivirran Optimoitu kaatokela estää olkien kietoutumisen MULTIFINGER syöttöruuvi Luo'on jakajat ja rapsiterät pikakiinnityksellä ilman työkaluja Automaattinen pysäköinti- ja kuljetusasento Automaattinen käyttöasento 8 9

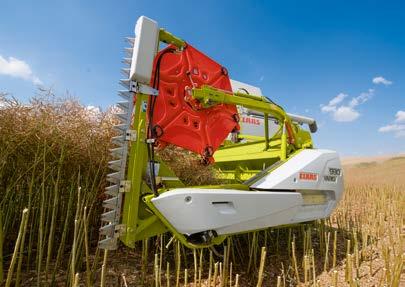

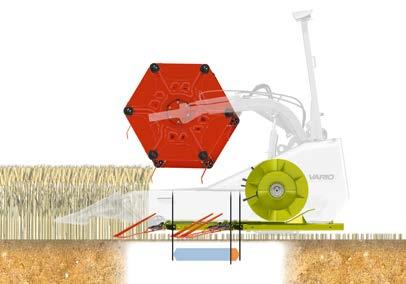

6 VARIO leikkuupöydät. VARIO 1230 / 1080 / 930 / 770 / 680 / 620 / 560 / 500 Käyttö. Uudet VARIO-leikkuupöydät on tarkoitettu vilja- ja öljykasvien puintiin. Leikkuupöytä soveltuu erinomaisesti erilaisiin olosuhteisiin, joissa vaaditaan suurta puintitehoa. VARIOleikkuupöydän tarpeen mukainen säätö viljaa (pitkä- tai lyhytolkista) ja öljykasveja puitaessa varmistaa jatkuvasti optimoidun materiaalivirtauksen ja sen myötä koko koneen jopa 10 % lisääntyneen korjuutehon. Suuri mallivalikoima alkaen VARIO 1230 aina VARIO 500 saakka mahdollistaa käytön LEXION, TUCANO ja AVERO -puimureissa cm Vakio 10 cm Tekniikka. Leikkuupöytä integroiduilla rapsiterillä Muuttuva pöydän pituus 100 mm -> mm on säädettävissä monitoimikahvalla Leikkuupöydän ainutlaatuinen, portaaton 700 mm säätö Teräkäyttö saa voimansa teleskooppisen booriakselin kautta Teräpalkki ja kaatokela yhdessä osassa (VARIO VARIO 500) Toispuolinen mekaaninen etuvarustekäyttö (VARIO VARIO 500) Syöttöruuvin ja terän mekaaninen käyttö vaihteiston ja nivelakselin avulla Kaatokela optimoiduilla piikkiakseleilla, kulutusta kestävillä akselien laakereilla ja uudella muotoilulla olkien kietoutumisen estämiseksi Viistoon kulmaan asennettu runkopalkki parantaa näkyvyyttä leikkuupöydälle Portaaton syöttöruuvin korkeussäätö Syöttökuljettimen ja syöttöruuvin peruutus mahdollinen Kaavinlevyn säätö ulkopuolelta Automaattinen LASER PILOT ohjausjärjestelmä taitettavissa ja säädettävissä ilman työkaluja Rapsiterien käytön hydrauliikkaletkut irrotetaan helposti Plug & Play rapsivarustus. Leikkuupöytään integroidut rapsilevyt ja rapsiterien asennus ilman työkaluja varmistavat nopean vaihdon rapsin puinnille. Rapsiterien hydrauliikan liitos aktivoi automaattisesti terien käytön hydraulipumpun. Liitos tapahtuu kahdella tasotiivistetyllä liittimellä. Automaattinen hydraulipumpun päälle ja pois päältä kytkentä Vaikka rapsivarustus on asennettu leikkuupöytään, voidaan leikkuupöytää pidentää tai lyhentää 150 mm Lukittava laatikko kuljetusvaunussa mahdollistaa leikkuupöydän painoa vähentävän, turvallisen rapsiterien mukana kuljettamisen Riisin puinti. VARIO-leikkuupöydät soveltuvat tehdasasennettuina tai helposti tehtävän päällystetyn syöttöruuvin ja riisin leikkuujärjestelmän muutoksen avulla riisin puintiin erityisen hyvin. Vankka voimansiirto. Teräpalkin käyttö tapahtuu planeettavaihteistolla ja käynti on sen takia erittäin tasainen. Käyttävän nivelakselin pituus muuttuu kun leikkuupöydän pituutta säädetään. Käyttö on näin mahdollista kaikissa asennoissa. Syöttöruuvin ja terän käyttö ovat varokytkimien avulla suojattu. VARIO leikkuupöytä selviää vaikeimmistakin olosuhteista ja takaa varman toiminnan. Luo'on jakajien ja rapsiterien lukitus pikalukituksella Rapsiterien asennus pikakiinnityksellä 10 11

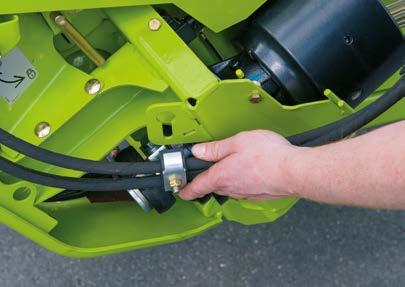

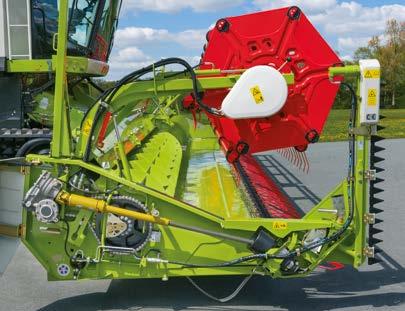

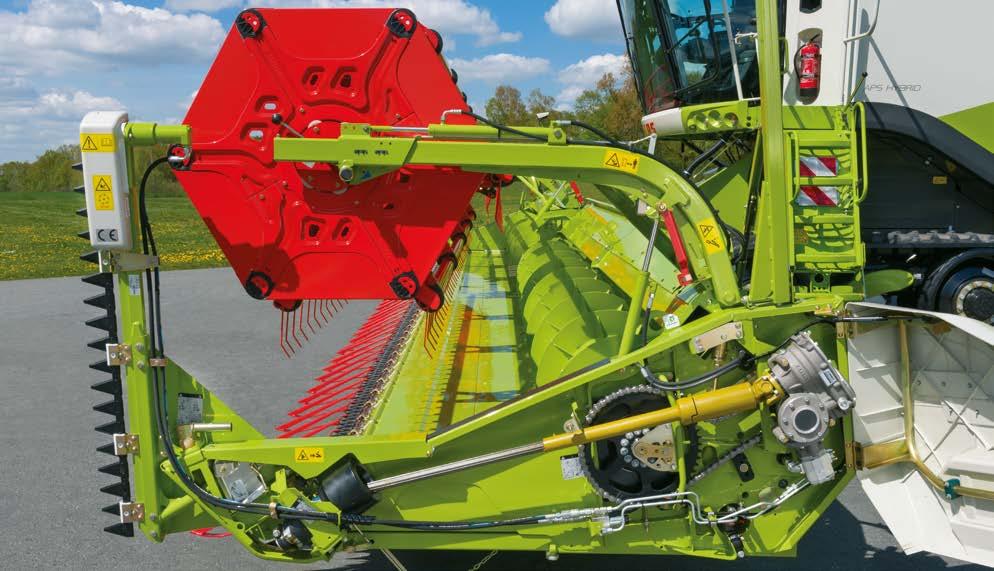

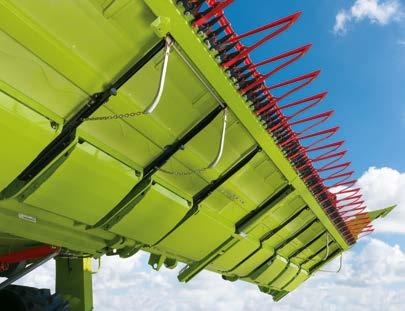

7 Uudet VARIO 1230 ja VARIO 1080 leikkuupöydät. VARIO 1230 / 1080 Voimansiirto. Seuraa pellon pintaa. Nivelakselien, vaihteistojen ja vahvojen ketjujen avulla tapahtuva mekaaninen voimansiirto on äärimmäisen tehokas ja sen huoltotarve on vähäinen. Synkronoidun terän käytön ansiosta sen toiminta on tasainen. Koko voimansiirto on suojattu varokytkimellä syöttöruuvin tukkeutumisen varalta. Terän käyttö tapahtuu pöydän molemmilla puolilla olevilla vaihteistoilla. Vaihteistoissa on lisäksi ylikuormitukselta suojaavat varokytkimet. Jotta myös suurilla työleveyksillä voidaan saavuttaa ensiluokkainen leikkuupöydän pellon pinnan seuranta, on VARIO 1230 ja VARIO 1080 malleissa kaksi lisätunnistinkaarta. Ne ovat leikkuupöydän keskiosassa ja ne lähettävät AUTO CONTOUR -järjestelmälle signaaleja leikkuupöydän asennosta. Optimoitu materiaalin siirto. CLAAS VARIO on tarkoitettu erittäin vaikeisiin puintiolosuhteisiin. Optimoitu materiaalin siirto, hyvä leikkuutulos ja vankka rakenne ovat molempien suurempien VARIO 1230 ja VARIO 1080 mallien ominaispiirteitä. Näillä työleveyksillä CLAAS käyttää jaetun kaatokelan, syöttöruuvin ja teräpalkin rakennetta. Myös suurilla puintitehoilla, tehokkaimpien LEXION puimureiden kohdalla, tämä järjestelmä on ollut käytössä jo vuodesta 2009 kaikissa olosuhteissa. Leikkuupöydän keskellä yhdistyvät leikkuupöydän molempien puolien materiaalivirrat. Suuret materiaalimäärät vaativat vankkoja rakenteita ja kestävyyttä - CLAAS VARIO leikkuupöydän näyttävät tässä kykynsä. Parhaat tulokset saavutetaan tarkoilla säädöillä. Optimoitu materiaalin siirto alkaa jo leikkuupöydällä. Oikea syöttöruuvin korkeussäätö vaikuttaa materiaalin siirtoon merkittävästi. Sen takia on leikkuupöydän molemmissa päädyissä sekä keskellä olevissa säätökohdissa korkeuden tarkistusasteikko. Ruuvi voidaan näin helposti säätää sopivalle korkeudelle puitavan kasvin mukaan. Myös hydraulinen rapsiterien käyttö on suojattu ylikuormitusta vasten. Jos terä pysähtyy vieraan esineen takia, suojaa paineen rajoitusventtiili hydrauliikkajärjestelmää ylipaineelta. Käytännöllinen lakokynsien pidike leikkuupöydässä 12 13

8 CERIO leikkuupöydät. CERIO 930 / 770 / 680 / 620 / 560 Käyttö. CERIO-mallisarja perustuu VARIO leikkuupöytiin ja on vaihtoehto viljan puintiin. Leikkuupöytä soveltuu erinomaisesti erilaisiin olosuhteisiin, joissa vaaditaan suurta puintitehoa. CERIO-leikkuupöydän pohjan pituutta voidaan säätää käsin välillä mm. Leikkuupöytä tarjoaa mahdollisuuden reagoida erilaisiin kasvuolosuhteisiin tai viljalajeihin. Suuri mallivalikoima alkaen CERIO 930 mallista aina CERIO 560 malliin saakka, mahdollistaa käytön LEXION, TUCANO ja AVERO -puimureissa. 10 cm Vakio + 10 cm Tekniikka. Käsin säädettävä pöydän pituus 100 mm -> mm Leikkuupöydän käsin säädettävä 200 mm säätövara Teräkäyttö saa voimansa teleskooppisen booriakselin kautta Täysleveä teräpalkki ja kaatokela Toispuolinen, mekaaninen etuvarusteen käyttö Syöttöruuvin ja terän mekaaninen käyttö vaihteiston ja nivelakselin avulla Kaatokela optimoiduilla piikkiakseleilla, kulutusta kestävillä piikkiakselien laakereilla ja uudella muotoilulla olkien kietoutumisen estämiseksi Viistoon kulmaan asennettu runkopalkki parantaa näkyvyyttä leikkuupöydälle Portaaton syöttöruuvin korkeussäätö Syöttökuljettimen ja syöttöruuvin peruutus mahdollinen Kaavinlevyn säätö ulkopuolelta Automaattinen LASER PILOT ohjausjärjestelmä taitettavissa ja säädettävissä ilman työkaluja Automaattinen pysäköinti- ja kuljetusasento Automaattinen käyttöasento Leikkuupöytä lyhimmillään viljaa puitaessa (- 100 mm) Leikkuupöytä pisimmillään viljaa puitaessa (+ 100 mm) Kaatokelan piikkiakseleissa on optimaalisesti muotoillut profiilit kietoutumisen estämiseksi Leikkuupöydän säätö. Leikkuupöydän käsisäätö leikkuupöydän alla Leikkuupöydän säätö 10 ruuviliitoksen avulla 5 säädettävä leikkuupöydän asentoa: mm, + 50 mm, 0 mm, 50 mm, 100 mm Vankka voimansiirto. CERIO-leikkuupöytien voimansiirto on sama kuin VARIOleikkuupöydissä. Syöttöruuvi ja terän käyttö ovat myös varokytkimien avulla suojatut. CERIO leikkuupöytä selviää vaikeimmistakin olosuhteista ja takaa varman toiminnan. Riisin puinti. CERIO-leikkuupöydät soveltuvat tehdasasennettuina tai helposti tehtävän päällystetyn syöttöruuvin ja riisin leikkuujärjestelmän muutoksen avulla riisin puintiin erityisen hyvin. Luo'on jakajien lukitus pikalukituksella Helppo luo'on jakajien korkeussäätö yleisavaimella 14 15

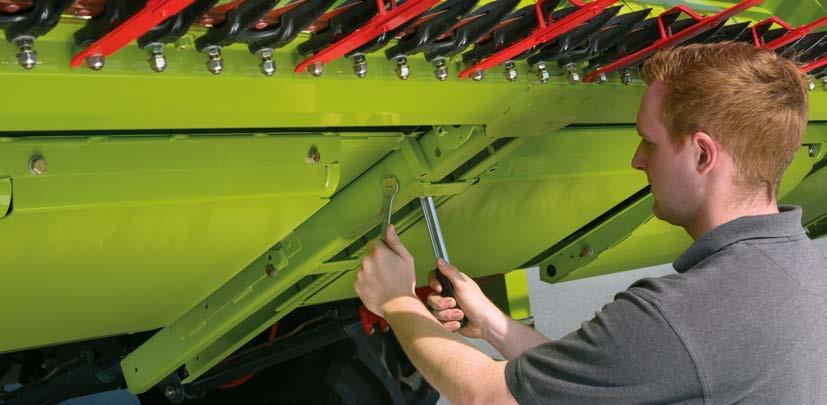

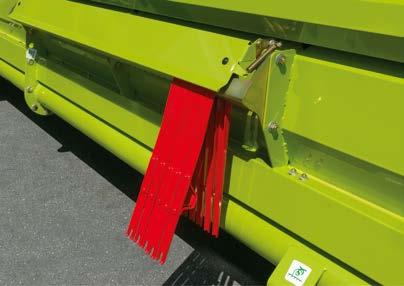

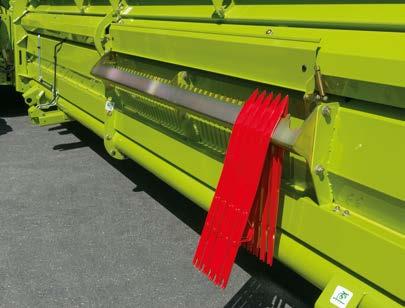

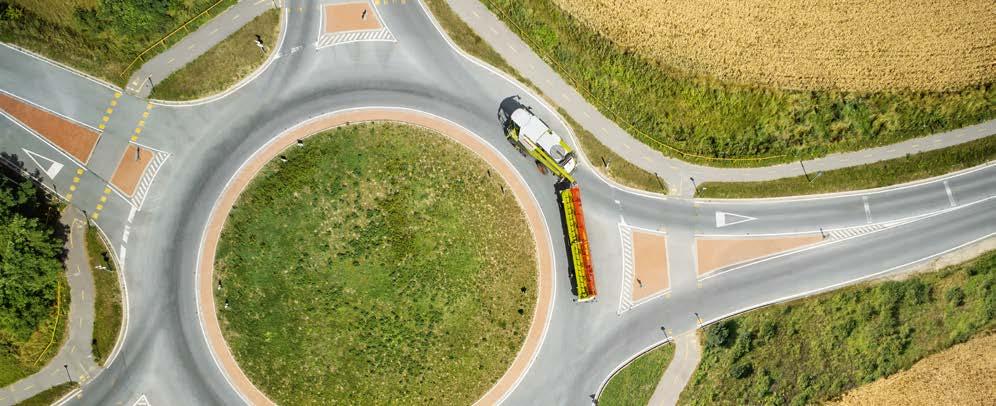

9 Lisää hyviä perusteita käyttää CLAAS etuvarusteita. Leikkuupöydän kuljetus Varaterä ja laonnostimet. Kaikissa CLAAS-leikkuupöydissä on mukana varaterä. Ominaista karkaistusta teräksestä valmistetuille terälapuille on pitkä käyttöikä. Laonnostinten käyttö mahdollistaa erityisesti lakoviljan puinnin ilman puintitappioita ja vähentää kivien leikkuupöydälle nousun riskiä. Varalaonnostimia voidaan kätevästi säilyttää leikkuupöydän takasivulla. Leikkuupöytä jokaiseen käyttöön. Kaikille alueille maailmassa missä viljaa puidaan, on olemassa sopiva CLAAS leikkuupöytä. Oli kyseessä sitten viljan, kuten vehnän, rukiin, ohran, kauran tai ruisvehnän puinti. Lisäksi myös rapsin, maissin, auringonkukan, riisin, soijan, pellavan, papujen, linssin, heinän- tai apilansiemenen tai hirssin puintiin. Hyödynnä ainutlaatuinen tehon ja varustelutason yhdistelmä. Monitoimiliitin. Leikkuupöydän keskitetty hydraulisten ja sähkökäyttöisten toimintojen liitin. Ajansäästö on merkittävä leikkuupöytää irrotettaessa ja kytkettäessä Letkujen vaihtumisvaaraa ei ole, integroidun rakenteen ansiosta Kytkentä sujuu helposti paineistettunakin Ympäristöystävällinen Pehmeän käynnistyksen automatiikka. Leikkuupöydän pehmeä käynnistys ehkäisee voimansiirron huippukuormituksia. Hydrostaattinen kaatokelan käyttö. Puimurissa olevalla säätyvätilavuuksisella pumpulla saavutetaan Nm kaatokelan enimmäismomentti. Kaatokelan nopeussäätö on automaattinen ja riippuvainen ajonopeudesta. Suuri momentti varmistaa tehokkaan leikatun viljan siirron Parempi hyötysuhde kuin hammaspyöräpumpulla Suljettu hydrauliikkapiiri varmistaa kaatokelan varman pyörimisen Nopea kaatokelanopeuden sovittaminen Kaatokelan suuri nostokorkeus 2-akselinen kuljetusvaunu ohjaavalla taka-akselilla. Uusi 2-akselinen kuljetusvaunu 4-pyöräohjauksella on saatavissa VARIO 1230, 1080 ja 930 leikkuupöytiä varten. Parhaat ohjausominaisuudet kaarreajossa Hyvä ajovakaus Saatavissa 25 km/h tai 40 km/h ajonopeudelle, jarruilla tai ilman jarruja Etuakseli on heiluriripustuksella ja se seuraa tien epätasaisuuksia optimaalisesti SUNSPEED etuvaruste sekä maissipöydät voidaan helposti kuljettaa vaunulla erityisen alustan ansiosta Rapsivarustuksella varustetun leikkuupöydän helppo asetus vaunulle Seuraavat tehdasasennetut lisävarusteet on myös saatavissa: Vararengas Varoitusvilkku LED-valot Äärivalot Lyhyt tai pitkä vetopuomi Kuljetuslaatikko. Suljettava kuljetuslaatikko on saatavissa kaikkiin kuljetusvaunuihin rapsiterien turvalliseen kuljetukseen. Keskuslukitus. Kaikkia lukituskohtia voidaan käyttää samanaikaisesti ainoastaan yhdellä vivulla leikkuupöydän vasemmalla puolella. Hyvä käyttömukavuus monitoimiliittimen ja keskuslukituksen ansiosta 2-akselinen kuljetusvaunu ohjaavalla taka-akselilla 1-akselinen kuljetusvaunu Lukittava kuljetuslokero rapsivarustukselle 16 17

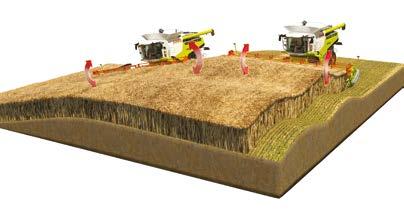

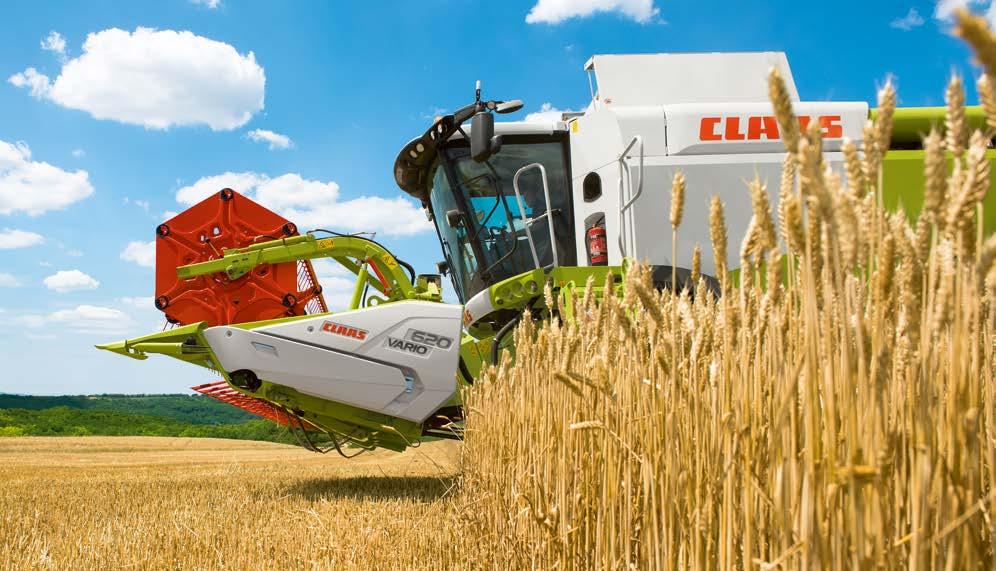

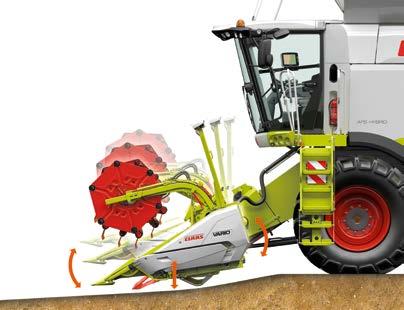

10 Leikkuupöydän nerokkuutta. Leikkuupöytäautomatiikka CLAAS CONTOUR mahdollistaa hyvän pellon pinnan seurannan. CLAAS CONTOURilla varustettu puimuri seuraa automaattisesti pellon pinnan epätasaisuuksia lakoviljaa puitaessa. Valitse pintapaine ja CONTOUR varmistaa, että säädetty paine pysyy vakiona. Jokaisen leikkuupöydän laskun yhteydessä sängen pituuden esivalinta varmistaa, että säädetty sängen pituus palautetaan automaattisesti. Täysautomaattisen oletusarvo-todellinen arvo vertailun avulla, leikkuupöytä säätyy optimaalisesti pellon pinnan mukaan. Se vähentää kuljettajan rasitusta erityisesti suurilla leikkuupöydän leveyksillä, pimeällä tai lakoviljaa, rinteissä ja kivisillä mailla puitaessa. AUTO CONTOUR auttaa lisäämään puintitehoa ja LEXION puimurin taloudellisuutta. Automaattinen kaatokelan säätö. AUTO CONTOUR: yhä nopeammin ja tarkemmin. AUTO CONTOUR on vielä askeleen edellä seuraamalla kaikkia epätasaisuuksia, ajosuuntaan nähden poikittaiset epätasaisuudet mukaan lukien. Leikkuupöydän alla olevat anturit mahdollistavat ajoissa tapahtuvat, epätasaisuuksien mukaiset korjaukset syöttökanavan vieressä olevilla leikkuupöydän sylintereillä. Elektroniset anturit ohjaavat järjestelmän hydraulipainetta ja ne reagoivat nopeasti Venttiiliohjattu typpikaasupaineakku takaa optimoidun vaimennuksen myös vaikeissa olosuhteissa Kaatokelan kierrosnopeus asettuu automaattisesti ajonopeuden mukaan. Kuljettaja voi säätää ja tallentaa useita ajonopeuden ja kelanopeuden suhteita. Kaatokelan nopeus voidaan säätää portaattomasti samaksi kuin ajonopeus, hitaammaksi tai nopeammaksi kuin ajonopeus. Digitaalinen nopeusanturi mahdollistaa tarkan nopeuden säädön. Kaatokelan eri käyttökorkeudet voidaan tallentaa ja hakea yhdessä erilaisten leikkuukorkeuksien kanssa. Kaatokelan korkeutta voidaan kuitenkin aina säätää. VARIO-automatiikka. Kaatokela-automatiikalla varustetun VARIO leikkuupöydän kaatokelan eteen-taakse asento sekä pöydän asento voidaan tallentaa ja valita, kun kaatokela-automatiikka on kytketty päälle. Myös tässä säätöjä voidaan tehdä suoraan. VARIO VARIO 500 -mallien pysäköintiasento. Leikkuupöytäautomatiikka. CONTOUR / AUTO CONTOUR Automaattinen kaatokelanopeus Automaattinen kaatokelan korkeus Automaattinen kaatokelan eteen-taakse säätö (vain VARIO) Automaattinen leikkuupöydän asento (vain VARIO) Automaattinen pysäköintiasento Ainoastaan yhdellä napin painalluksella VARIO-leikkuupöydät siirtyvät joko pysäköintiasentoon kuljetusvaunulle asetettavaksi tai kytkennän jälkeen uudelleen käyttöasentoon. Tällöin puintikoneisto on kytkettävä pois päältä. Pintapaineen tarkka säätö 2-toimisilla leikkuupöytäsylintereillä. Leikkuupöydän automatiikka otetaan helposti käyttöön monitoimikahvan näppäimellä. Anturijalakset määrittelevät etuvarusteen korkeuden

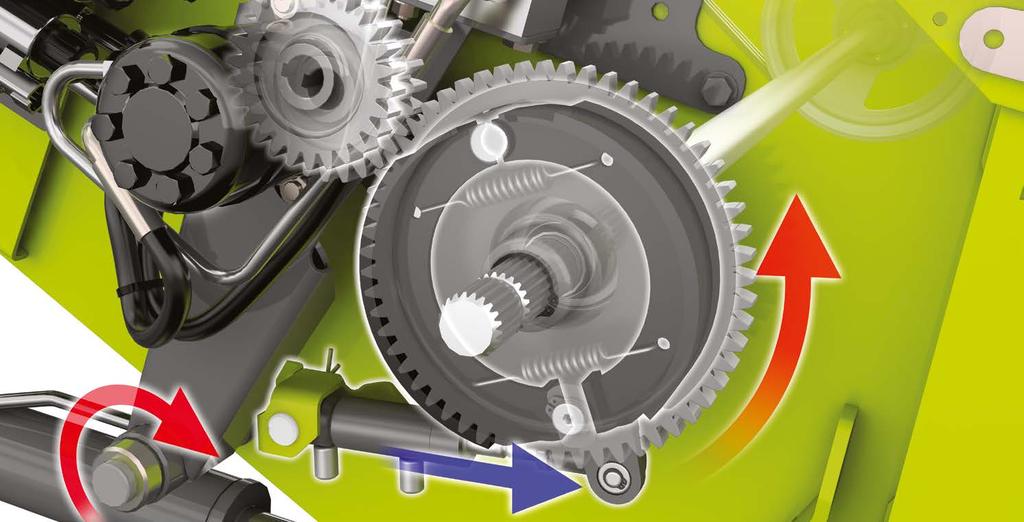

11 Syöttöön lisää tehoa. Syöttökanava Suoraviivainen leikkuupöydän voimansiirto. Polttoaineen säästöä ilman voiman hävikkiä suoraviivainen leikkuupöydän voimansiirto vaikuttaa tähän merkittävästi. Selvä etu kun koko tehoa tarvitaan. Koneiden tehot kasvavat jatkuvasti ja puitavan materiaalin määrä kasvaa jatkuvasti syöttökanavassa. Voimansiirron on täytettävä nämä yhä kasvavat vaatimukset. Saatavissa on neljä erilaista voimansiirtoa: S (jatkuva), L (variaattori), XL (2-vaiheinen) ja XXL (variaattori). CLAAS tarjoaa jokaiseen käyttökohteeseen sopivan voimansiirron ja varmistaa näin huipputehon. Etuvarustekäytön jarru. Syöttökuljettimen peruutus. Tehokas suoja vieraita esineitä ja muita vaurion aiheuttajia vastaan: jarrun (1) avulla etuvaruste voidaan pysäyttää nopeasti monitoimikahvasta. Jarru on syöttökanavassa, jolloin jarrutettava massa on pieni. Etu: pienempi jarrutusmomentti, vähemmän kulumista. Tukoksien poisto ilman ongelmia: hydraulinen järjestelmä (2) mahdollistaa syöttökuljettimen peruuttamisen suurella käyttömomentilla. Peruutus kytketään kätevästi päälle ohjaamossa olevalla keinuvipukytkimellä. Hydraulisen kaatokelakäytön pyörimissuunta muuttuu myös automaattisesti - se nopeuttaa tukoksen poistoa vielä lisää. Puhdas leikkuutulos AUTO CONTOUR sylinterien avulla Parantaa näkyvyyttä: syöttökanavan pölynimuri 20 21

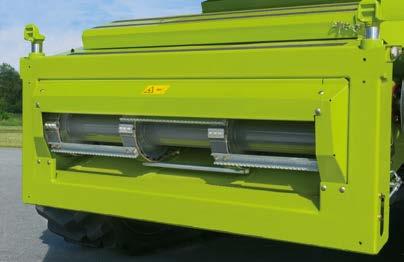

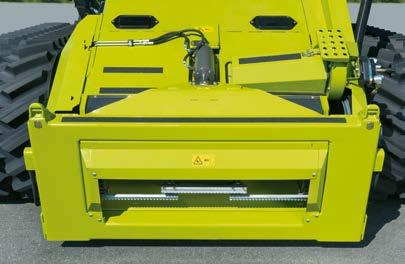

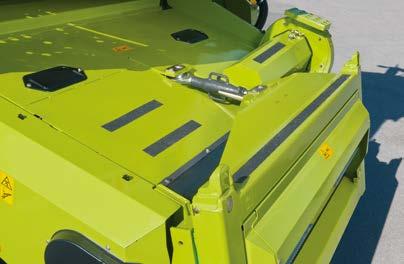

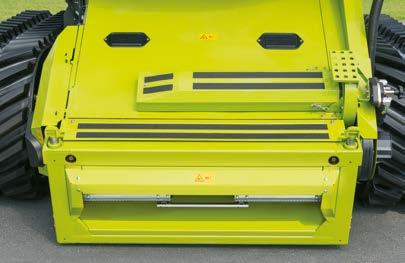

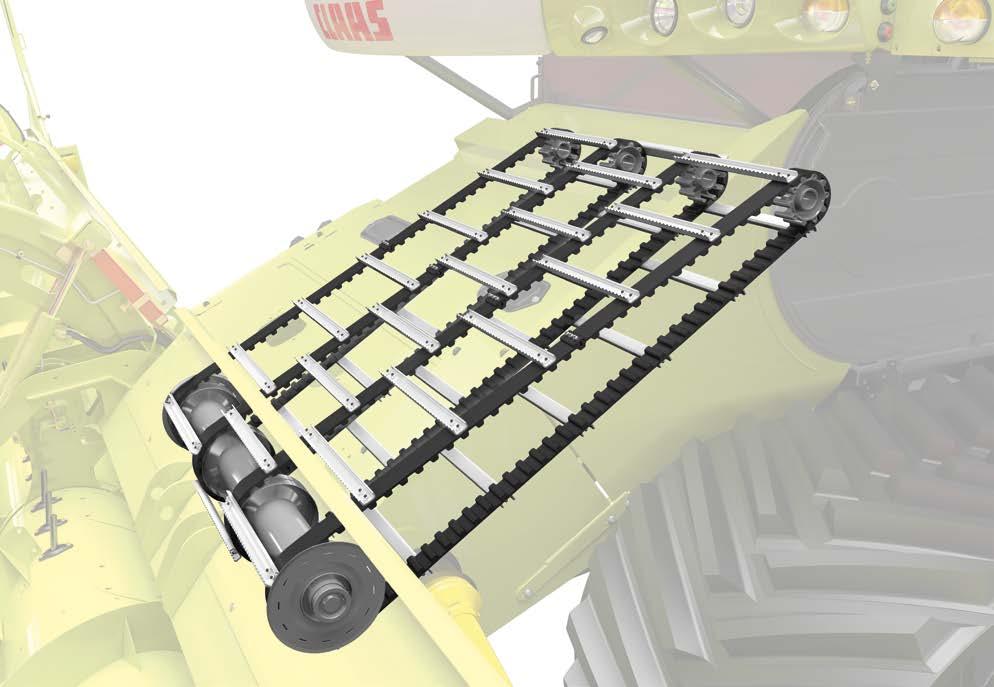

12 UUSI Optimoitu sovitus. Syöttökanava. Syöttökanava 1 1 Monikäyttöinen syöttökanava. Loiva syöttökulma puintikoneistolle varmistaa optimoidun materiaalivirtauksen. Vahvat syöttöketjut tai hihnat listoineen takaavat lujuuden. Näiden lisäksi vaihdettava kulutuslevy varmistaa pitkän käyttöiän. 2 2 HP-syöttökanava. HP (Header Pitch) syöttökanava mahdollistaa käsikäyttöisen leikkuukulman optimaalisen sovituksen kaikkien korjuuolosuhteiden mukaan. Keskiasentoon nähden voidaan leikkuukulma säätää 8 taaksepäin ja 11 eteenpäin. Mekaaninen säätö tehdään syöttökanavan vanttiruuvilla. 3 Hydraulinen HP-syöttökanava. Leikkuukulman hydraulinen säätö tapahtuu hydraulisylinterillä. Leikkuukulma voidaan tallentaa yhdessä neljän mahdollisen leikkuukorkeuden kanssa. Myös pitkissä kasvustoissa ja lyhyeen sänkeen puitaessa on leikkuupöydän kulma aina optimoitu. 4 V-syöttökanava. Leikkuupöydän V-syöttökanavan kiinnityksen laakerointi mahdollistaa nopean ja helpon mekaanisen leikkuukulman 3 säädön myös, kun leikkuupöytä on kytketty. Näin voidaan sovitus tehdä optimaalisesti kaikkien puintiolosuhteiden ja eri rengasvarustuksien mukaan. Leikkuukulman säätö siirretään yhdestä keskitetystä kohdasta molemmille puolille. Leikkuukulma voidaan todeta asteikolta. Vaatimukset lisääntyvät. LEXION puimurin äärimmäisen suuri teho alkaa jo syöttökanavasta. Täysin uudenlaisen syöttökanavakonseptin ansiosta pystymme vastaamaan lisääntyneisiin vaatimuksiin. Nykyisissä syöttökanavissa käytetään ketjuja ja niihin liitettyjä listoja. Ketjujen tilalla käytetään nyt hihnoja, joihin poikittaiset listat on kiinnitetty. Hihnojen käyttö tapahtuu alapinnan hammastuksen avulla. Näin voidaan suurtenkin materiaalimäärien syöttö ja kuljettimen tehokas peruutus varmistaa. Tavanomaiseen syöttökuljettimeen verrattuna hihnakuljettimessa on useita etuja: Tasainen ja hiljainen käynti Pitkä käyttöikä ja vakiona säilyvä kireys Erittäin kestävä eikä se ole herkkä vieraille esineille 4 UUTTA: Vahvistetut syöttölistat. Kaikki LEXION 600 -mallit varustetaan tehtaalla uuden sukupolven syöttökuljettimen listoilla. Listat ovat erityisesti tarkoitettu suurille materiaalimäärille ja vaikeisiin olosuhteisiin

13 Tuottavuus velvoittaa. APS yhdistettynä kohlinteknologiaan. Puintikoneisto Lisää ideoita ja nerokkaita ratkaisuja, jotka muodostavat ylivoimaisen teknologian kokonaisuuden. Erinomaisen sesonkitehon varmistamiseksi

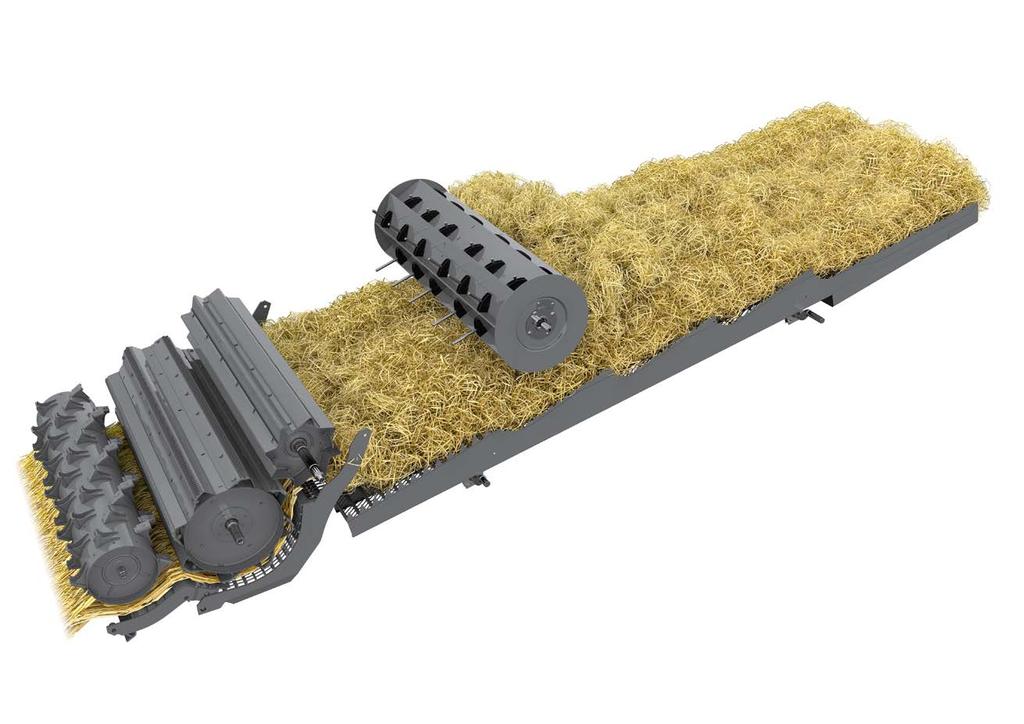

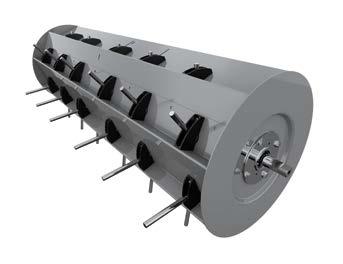

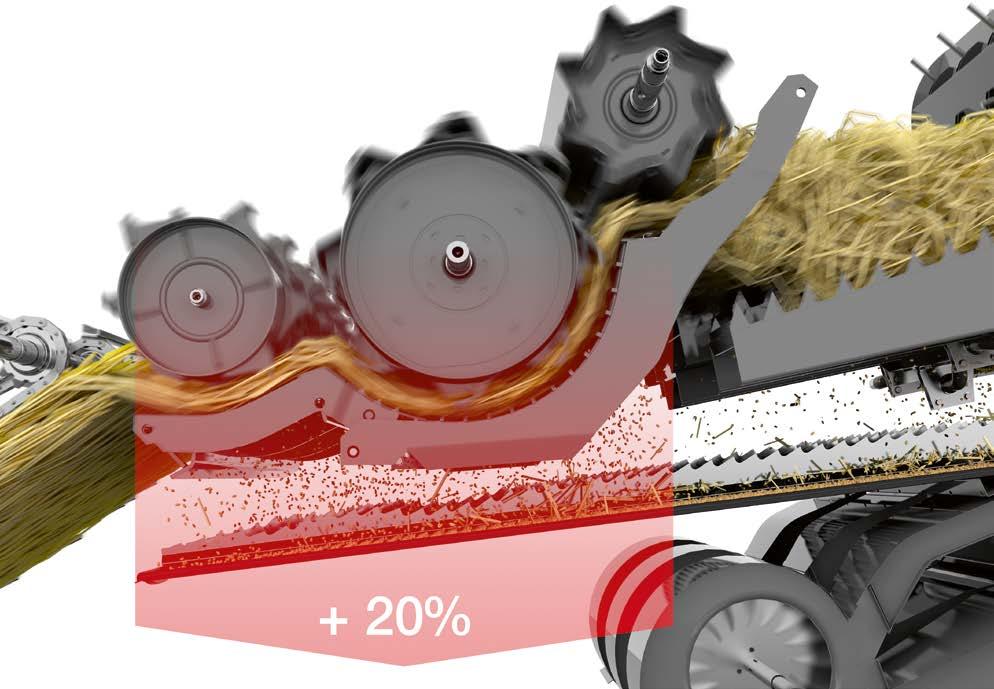

14 Tehokkaampaa puintia. APS. APS-puintijärjestelmä 1 Kiihdytinkela 2 Puintikela 3 Olkikela APS-järjestelmällä paras viljan laatu. Synkronoitua yhteistoimintaa. APS-järjestelmässä on useita säätömahdollisuuksia jyvien erottelun ja vihneiden poiston optimoimiseksi. Tehovarstasiltaelementin ja nopeasti vivulla paikalleen käännettävien hankainlevyjen ansiosta APS varmistaa erinomaisen viljan laadun. Ylikuormitussuoja lisää päivittäistä tehokkuutta. Varstasillan säätö tehdään sähköhydraulisesti ohjaamosta. Esipuintikelan ja pääpuintikelan varstasiltojen synkronoitu säätö mahdollistaa optimaalisen puintitehon. Integroitu, hydraulinen ylikuormitussuoja suojaa samanaikaisesti vieraiden esineiden vaurioilta ja mahdollistaa riskittömän käytön koneen puintitehon äärirajoilla. Esipuintikelaa, puintikelaa sekä olkikelaa käytetään keskitetyllä variaattorikäytöllä. Kun puintikelan kierrosnopeutta muutetaan, muuttuvat esipuintikelan ja olkikelan nopeudet ja vastaavasti myös kehänopeudet synkronoidusti. Tulos: kokonaisuudessaan hellävarainen ja tasainen materiaalin käsittely. MULTICROP varstasilta. MULTICROP esivarstasilta soveltuu kaikkien kasvien puimiseen. Nopea kolmen varstasillan segmenttien vaihtomahdollisuus vähentää valmisteluaikaa ja maksimoi tehokkuuden. Ainutlaatuinen APS-puintijärjestelmä. Esipuintikela puintikoneistossa: Ainoastaan CLAAS tarjoaa tämän tehokkaan, patenttisuojatun järjestelmän. Ratkaiseva etumatka syntyy jo esipuintikelan kohdalla. Materiaalin merkittävä nopeuden lisäys 3 sekuntimetristä 20 sekuntimetriin on osa tehokasta puintia: Esipuintikelan ansiosta materiaalin tiivistyminen vähenee Materiaalin virtaus on erityisen tasaista ja jopa 33 % nopeampaa Suuremmasta keskipakovoimasta johtuen, irtoaa jyviä huomattavasti enemmän Jopa 30 % kaikista jyvistä jää esipuintikelan varstasillan alle ja se vähentää pääpuintikelan kuormitusta huomattavasti Suljettu puintikela. Avoimen varstapuintikelan lisäksi on saatavissa suljettu puintikela, jota voidaan käyttää kaikissa olosuhteissa. Se erottautuu optimoidun materiaalivirtauksen ja parantuneen viljan laadun ansiosta. Näin varmistetaan myös yhä hellävaraisempi puinti. Viivan alle jää siis jopa 20 % tehon lisäys polttoaineen kulutuksen pysyessä vakiona. Suurikokoinen, nopeasti tyhjentyvä kivitasku on helposti avattavissa puimurin sivulta. Nopeampi segmenttien vaihto MULTICROP-varstasillan ansiosta

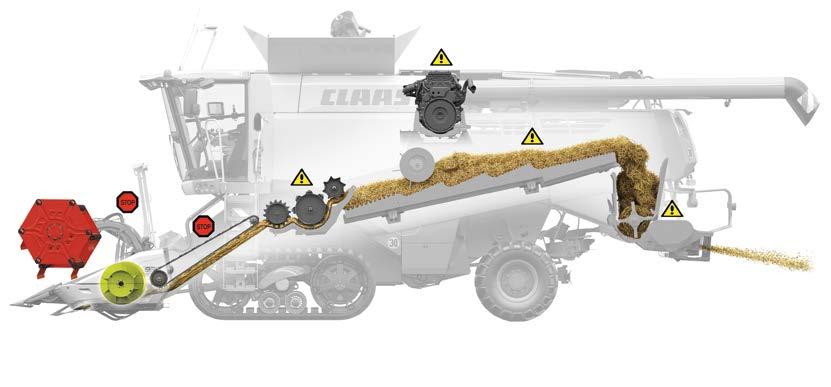

15 UUSI Lisäturvallisuutta. AUTO CROP FLOW. AUTO CROP FLOW Vaaratilanteet hyvin hallinnassa. Nopea toiminta. Mitä voimme tehdä sadonkorjuun tekemiseksi turvallisemmaksi? Vaikeissa puintiolosuhteissa on kuljettajan jatkuvasti pysyttävä valppaana, jotta konetta voidaan käyttää ilman häiriöitä. Usein on käytettävissä ainoastaan muutama päivä, jolloin vilja voidaan puida optimilaatuisena ja tällöin jokainen käyttöminuutti on tärkeä. Nopea tunnistus. Seuraavia komponentteja valvotaan, jotta kuormitushuiput voidaan nopeasti tunnistaa: APS-puintijärjestelmä Kohlintilan olkitukoksen tunnistin Moottori Silppuri ja keskipakolevitin Seuraavat toiminnot aktivoituvat automaattisesti, kun ennalta säädetty luistoraja ylitetään: Leikkuupöydän jarru otetaan käyttöön Syöttölaitteisto ja etuvaruste kytketään pois päältä Tempomat tai CRUISE PILOT: ajonopeus alennetaan 1,5 km/h jos järjestelmä on käytössä Viljasäiliön tyhjennys kytketään pois päältä, jos se on käytössä Nämä toimenpiteet varmistavat, ettei koneeseen pääse lisää materiaalia. Se vähentää tukkeutumien ja vaurioiden aiheuttamia pysäytysaikoja. Korjuuolosuhteisiin sovitettu. Materiaalivirran automaattinen valvontatoiminto AUTO CROP FLOW voidaan kytkeä päälle ja pois päältä CEBISterminaalissa. Kuljettaja voi valita jos hän haluaa käyttää toimintoa. Luistorajat voidaan säätää kolmeen eri herkkyyteen niin, että järjestelmä optimaalisesti voidaan sovittaa erilaisten pelto-olosuhteiden mukaan. Jatkuvasti täydellä teholla. AUTO CROP FLOW tukee kuljettajan työtä niin, että konetta voidaan jatkuvasti käyttää täydellä teholla. Tarvittava varmuus saadaan automaattisen, materiaalivirran kannalta tärkeiden osien valvonnan ja välttämättömien toimintojen aloituksen avulla. Automaattinen materiaalivirtauksen tarkkailu Pääkytkin Herkkyyden säätö PÄÄLLÄ Epätasaiset, läpikasvaneet tai lakoviljat vaikeuttavat puintia

16 Parempi jälkierottelu. Kohlinteknologiaa MULTIFINGER SEPARATION SYSTEM (MSS) MSS lisää tehoa. MSS pöyhii olkia lukuisilla ohjattavilla sormillaan. Sormet painautuvat ylhäältä olkimattoon, pöyhivät ja kiihdyttävät samalla olkien vauhtia sekä varmistavat olkien eteenpäin siirron. Olkimatto ohenee ja jyvät irtoavat siitä helpommin. Kohlinten pituus voidaan näin hyödyntää tehokkaammin samalla kun olkien rakenne ja laatu optimoidaan. Sormien pöyhintäteho voidaan sovittaa vallitsevien puintiolosuhteiden mukaan. Tehokasta kohlinteknologiaa. Erillinen palautustaso siirtää siemenet takaisin viettopinnalle. MSS kuohkeuttaa. APS-puintijärjestelmä toimii niin tehokkaasti, että ainoastaan n. 10 % jyvistä pääsee olkien joukkoon. APS:n ansiosta 90 % jyvistä on erotettu oljista. Olkien tasainen siirto, alta avointen, jyrkkään asentoon asennettujen kohlimien päällä varmistaa, että lähes kaikki jyvät erotellaan oljista. Kohlinten jälkierottelu tapahtuu 4,4 m kokonaispituudella neljän porrastuksen ylitse. LEXION 670 / 660 / 650 -malleissa on kuusi kohlinta ja LEXION 630 / 620 -mallissa on viisi. Keskija sivukohottajat ovat saatavissa. Suuretkin olkimäärät siirtyvät nopeasti ja ilmavasti. Tehokkaan erottelun kannalta perusteellinen pöyhintä on tärkeä. Erityisen tärkeä se on vaikeissa olosuhteissa olkien ollessa märkiä tai tuoreita. Tästä syystä kaikissa LEXION kohlinpuimureissa on kohlinten yläpuolelle asennettu monisormierottelujärjestelmä (MSS). Se varmistaa tehokkaan jyvien jälkierottelun kaikissa olosuhteissa

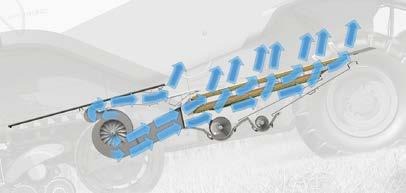

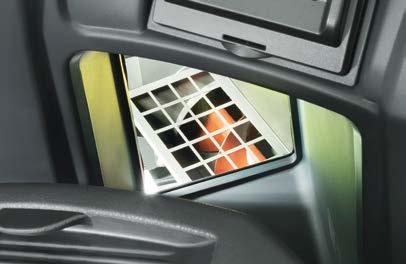

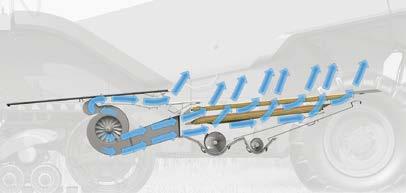

17 Puhtaampaa viljaa. Kirkkaasti parempi tulos. Puhdistus Seulojen sähkösäätö Rajaiset ja GRAINMETER. Rajaisten määrä ja koostumus mahdollistavat johtopäätösten tekemisen koneen oikeista säädöistä. Ohjaamo mahdollistaa valaistujen rajaisten tarkkailun suoraan kuljettajan istuimelta. Jaettu, eteenpäin ulosvedettävä viettopinta Täyttömäärän näytön (1) lisäksi kaikki LEXION-mallit voidaan varustaa GRAINMETERilla. Elektronisen rajaisten laatunäytön ansiosta voidaan rajaisten määrä ja jyvien osuus (2) helposti todeta CEBIS-näytössä. 2-vaiheista esipuhdistusta. Viettopinnan kaksoispudotuskynnys takaa tehokkaan esipuhdistuksen. Monivaiheinen, turbiinipuhaltimen kaksoispuhalluksen voimakkuus on ohjaamosta säädettävä. Puhallin takaa jatkuvan, tasaisesti jakautuvan puhalluspaineen vaihtelevillakin kuormituksilla ja lisää näin puhdistustehoa. Puhdistusteho paranee merkittävästi. Viettopinta. Viettopinnalla tapahtuu esilajittelu siemeniin (alimpana) ja akanoihin sekä oljenpätkiin (ylimpänä). Näin saavutettu yläseulan kuormituksen vähennys lisää puhdistustehoa. Viettopinnan 6 (LEXION ) tai 4 (LEXION ) erillistä, muovista elementtiä ovat helppoja puinnin jälkeen vetää ulos ja puhdistaa. 3D-seulasto. Yläseulan aktiivisäädön mukanaan tuoma joustava rinnemukautuvuus Täysi seulaston teho jopa 20 % kaltevuuksilla Täysin huoltovapaa ja kulutusta kestävä Nopea ja yksinkertainen jälkiasennus Yhdessä AUTO CONTOUR'in kanssa ihanteellinen "rinnepaketti" Näiden tietojen avulla kuljettaja voi itsenäisesti optimoida koneen säädöt, jotta LEXION-puimurin tehoreservit voidaan täydellisesti hyödyntää. Seulojen sähkösäätö. Myös seulat voidaan säätää sähköisesti ohjaamosta: Helposti ja mukavasti Turha ohjaamosta nouseminen jää pois Välitön säädön vaikutustarkkailu Ilman 3-D seulastoa 3-D seulastolla 32 33

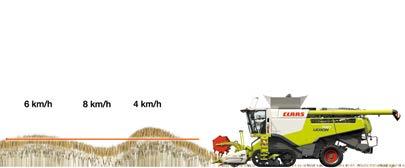

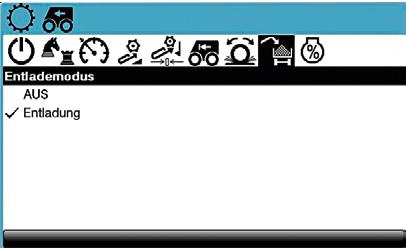

18 AUTO SLOPE. Automaattinen puhaltimen säätö. AUTO SLOPE CRUISE PILOT: automaattinen ajon säätö. CLAAS CRUISE PILOT säätää automaattisesti optimaalisen puintinopeuden moottorin kuormituksen mukaan. Järjestelmä tarkkailee samanaikaisesti useita koneen parametreja: ajonopeutta, syöttökanavan materiaalikerroksen korkeutta, moottorin kuormitusta ja satotappioita. Seuraavat, moottorin kuormituksesta riippuvat, ajotoiminnot ovat käytettävissä: Vakionopeus - oletusnopeuden kohdearvo Vakio puintiteho - oletuspuintitehon kohdearvo Vakio puintiteho sallituilla tappioilla - oletuspuintitehon kohdearvo ja tappiotaso Moottorin kuormitus Tappiotaso Syöttökuljettimen materiaalikorkeus 6 km/h 8 km/h 4 km/h Teho Etusi: CRUISE PILOT toimii ennakoivana ja se reagoi, kun järjestelmässä ilmenee kuormitushuippuja. LEXION-puimuri kulkee aina kuormitushuipun rajoilla ja lisää puintitehoa. Rajoittavasti vaikuttavat seikat, kuten moottorin kuormitus ja satotappiot näytetään CEBIS-näytöllä. Jotta voisit hallita LEXION-puimurisi voimia, voit määritellä enimmäisnopeuden, kuten myös reaktioherkkyyden, viiteen eri tasoon. Käyttö on nopeaa ja helppoa HOTKEY-näppäimen avulla. Vaatimuksiin vastaaminen. Miten AUTO SLOPE toimii? UUTTA: CRUISE PILOT tyhjennyksen tila. Kun puidaan rinnepeltoja, asettaa se seulastolle erityisiä vaatimuksia. Kun puimurilla ajetaan rinnettä ylös on puhaltimen nopeutta vähennettävä, seulaston jyvätappioiden vähentämiseksi. Vastaavasti on puhaltimen nopeutta lisättävä rinnettä alas ajettaessa, materiaalin siirtymisen ja jyvien riittävän erottelun varmistamiseksi. AUTO SLOPE sovittaa jatkuvasti puhallinnopeuden olosuhteiden mukaan, kuljettajan aikaisempaan puhallinnopeuden säätöön perustuen. Ylämäkeä ajettaessa: Puhallusnopeutta vähennetään Alamäkeä ajettaessa: Puhallusnopeutta lisätään Tekniikan etuja: Täysin huoltovapaa ja kulutusta kestävä Puhallinnopeus sovitetaan automaattisesti Parempi seulaston teho sovitetun puhallusmäärän ansiosta Puhdistustulos pysyy tasaisena Rinnepelloilla täydellinen yhteistyö 3D-puhdistuksen kanssa Enemmän puintitehoa ja vähemmän puintitappioita kaltevilla pinnoilla Jos viljasäiliö tyhjennetään ajon aikana, voi kuljettaja ennakkoon valita kaksi erilaista strategiaa: Tyhjennyksen tila pois päältä: CRUISE PILOT ei huomioi tyhjennystä ja säätää ja säätää edelleen ajonopeutta. Tyhjennyksen tila käytössä: Ajonopeus pidetään vakiona tyhjennyksen aikana. CRUISE PILOT on väliaikaisesti kytketty pois päältä. Tämä helpottaa vauhdissa tyhjennystä perävaunuun. Tyhjennyksen tila POIS PÄÄLTÄ Tyhjennys 34 35

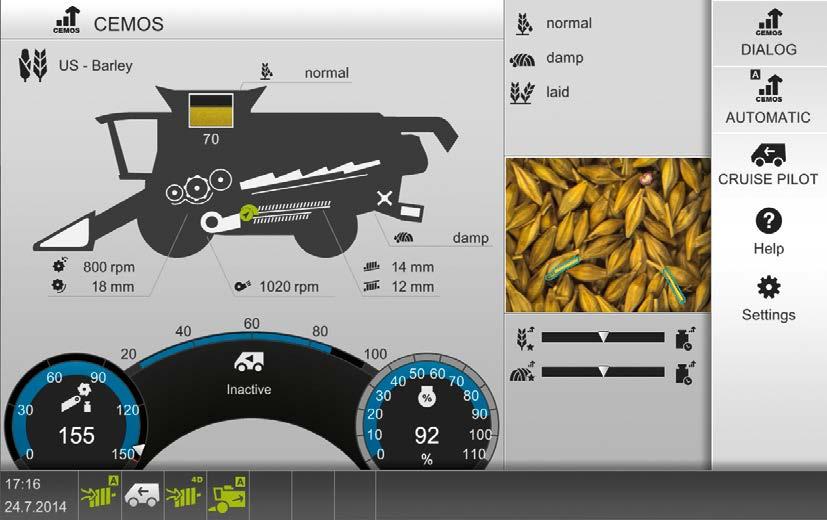

19 UUSI Nopea olosuhteisiin sovitus. CEMOS AUTOMATIC. CEMOS AUTOMATIC CEMOS. Automaattinen puhdistus. CLAAS kerää kaikki konetta optimoivat järjestelmät CEMOSkäsitteen alle. CEMOS on saatavissa kahtena eri versiona: 1 Keskinäiseen tiedonvaihtoon perustuvat järjestelmät, esim. CEMOS DIALOG tai CEMOS Advisor. Ne ohjaavat kuljettajan vaiheittain koneen optimisäätöön. Kuljettajan on hyväksyttävä tai muutettava ehdotetut säädöt. 2 CEMOS AUTOMATIC, eri toimintoja kokoava käsite, joka automaattisesti optimoi koneen ja ko. prosessin. Kuljettaja kytkee ainoastaan automatiikan päälle ja pois päältä. Toimintoihin kuuluu esim. CEMOS AUTO CLEANING, puhdistuksen optimointia varten tai CRUISE PILOT puintitehon säätöä varten. Puintia säätöjen sijasta. Kaikki CEMOS AUTOMATIC toiminnot sovitetaan jatkuvasti ja automaattisesti puintiolosuhteiden mukaan ja mahdollistavat näin enimmäispuintitehon viljan laadun säilyessä korkealuokkaisena ja puhtaana hyvin vähäisellä polttoaineen kulutuksella. Kuljettaja kytkee ainoastaan automaattitoiminnon päälle ja pois päältä. CEMOS AUTO CLEANING optimoi puhdistuksen seuraavia laitteita säätämällä: Puhaltimen kierrosnopeus Yläseulan aukot Alaseulan aukot Toimintaperiaate. Yksinkertainen, mutta hyvin tehokas: Kun puinti on aloitettu pellolla CEMOS AUTO CLEANING ohjaa tiettyjä esisäädettyjä arvoja ja löytää lyhyen ajan jälkeen puintikoneiston optimiarvot. Tätä optimisäätöä valvotaan jatkuvasti päivän aikana ja sovitetaan uudelleen muuttuneiden korjuuolosuhteiden mukaan. Näin CEMOS AUTO CLEANING tekee jatkuvasti uudelleensäätöjä, joihin kukaan kuljettaja ei pysty. Käyttöalueet. CEMOS AUTO CLEANING -järjestelmä toimii vehnää, ohraa, ruisvehnää, ruista, kauraa, rapsia, maissia ja soijaa puitaessa. Toiminto antaa tukensa koko puinnin ajan. Uusi CEBIS MOBILE varmistaa näytön. Kaikkien laitteiden nykytila ja käytössä olevat CEMOS AUTOMATIC toiminnot näytetään. Myös GRAIN QUALITY CAMERA'n kuva voidaan näyttää. Näin kuljettaja pystyy valvomaan kaikkia tärkeitä tieto yhdellä silmäyksellä, esim. käyttötavan sovittamiseksi. Uusi CEMOS ulkonäkö ja käyttö. Uuden CEBIS MOBILE kosketusnäytöllä varustetun terminaalin avulla voidaan hallita seuraavia toimintoja: CEMOS DIALOG CEMOS AUTO CLEANING CRUISE PILOT AUTO CROP FLOW Helppo hallinta. Puimurin käyttäminen on monitahoinen tehtävä. Jopa 50 säätöparametria, kaatokelasta aina silppuriin saakka, vaikuttavat puintitulokseen. Kuljettajan on tarkkailtava ja arvioitava noin tusinan verran toimintoja. Kukaan ei yksin voi valvoa kaikkia toimintoja samanaikaisesti ja optimoida puimurin työtehoa: CEMOS osaa. CEMOS AUTOMATIC. SIMA kultainen innovaatiomitali Otetaan helposti käyttöön CMOTION'in tai monitoimikahvan AUTO PILOT näppäimellä 36 37

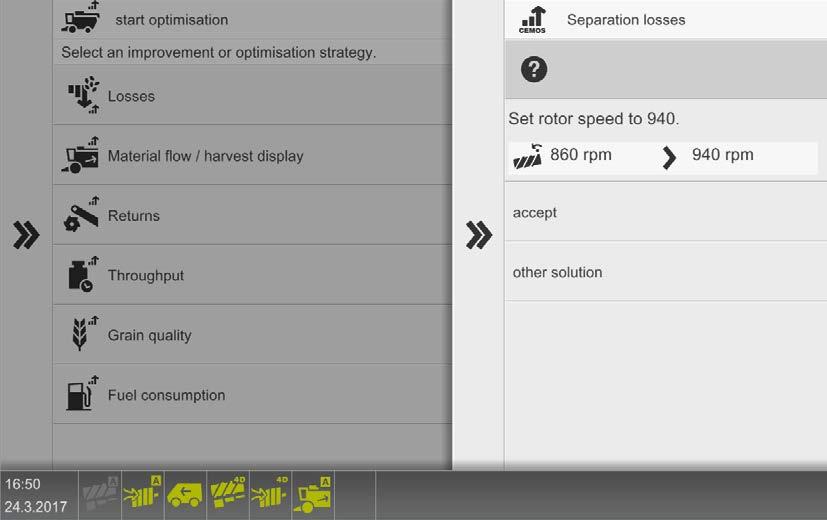

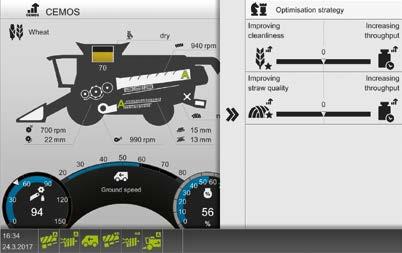

20 UUSI CEMOS AUTO CLEANING. CEMOS AUTO CLEANING Optimointistrategiat. Kuljettajalla täysi valvonta. Kuljettaja voi valita useasta optimointistrategiasta: Suurin mahdollinen teho Vähäinen polttoainekulutus suhteessa olkien laatuun Hyvä puintilaatu Edellisten yhdistelmä CEMOS AUTO CLEANING -järjestelmä toimii CEMOS DIALOG -ohjelmistoon perustuen. Kuljettaja voi milloin tahansa ottaa järjestelmän hallintaansa ja löytää oikeat säädöt "keskusteltuaan" CEMOS'in kanssa. Automatiikka jää tällöin edelleen käyttöön. Valinnallaan kuljettaja määrittelee CEMOS AUTO CLEANING -järjestelmälle tavoitteen, joka vastaa haluttua strategia. Jotta määritelty tavoite voidaan toteuttaa, säätää CEMOS AUTO CLEANING seulaston itsenäisesti. CEMOS DIALOG ja CEMOS AUTOMATIC ovat yhteydessä toisiinsa. CEMOS DIALOG hoitaa koko koneen valvonnan ja antaa tilanteesta riippuen ajo-ohjeita tekstiviesteinä näytössä. Näytön tekstiviestin painaminen avaa ikkunan, joissa toimenpide-ehdotukset on lueteltu. Selkeä käyttö. CEMOS AUTO CLEANING -järjestelmää voidaan käyttää ja valvoa koneen CEBIS terminaalin tai CEBIS MOBILE mobiiliterminaalin avulla. CEBIS MOBILE terminaalin avulla kuljettaja voi jatkuvasti valvoa kaikkia laitteita ja niiden säätöjä. Koneen CEBIS terminaalin avulla voidaan ainoastaan ohjata konetta, laitteiden valvonta ei ole mahdollinen. Täysautomaattinen viljan puhdistus. GRAIN QUALITY CAMERA tekee säädöt automaattisesti yhdessä CEMOS AUTO CLEANING'in kanssa. GRAIN QUALITY CAMERA'n kuva voidaan näyttää CEBIS MOBILE'ssa. Näytön painaminen avaa ikkunan, jossa mittausherkkyys voidaan säätää. Kuljettaja voi näin määritellä haluamansa viljan puhtausasteen. CEMOS AUTO CLEANING optimoi nyt jatkuvasti puhdistuksen, kun haluttua puhtausastetta ei saavuteta. GRAIN QUALITY CAMERA'n tuki voidaan CEBIS'issä kytkeä päälle ja pois päältä

21 UUSI Enemmän tiedon vaihtoa. CEMOS DIALOG. CEMOS DIALOG Kuljettaja ja puintitulos hyötyvät. UUTTA: CEMOS DIALOG uudella käytöllä. CEMOS DIALOG vakuuttaa luotettavana kuljettajan kumppanina. Se motivoi kuljettajaa optimoimaan puintitehon vallitsevien olosuhteiden mukaan, antaa varmuutta ja lisää kuljettajan osaamista jatkuvan "opetuksen" avulla. CEMOS DIALOG'in käyttö ja näyttö toimivat uuden CEBIS MOBILE terminaalin kautta. Kaikkien laitteiden nykytilat näkyvät päänäytössä. CEMOS DIALOG säätää oikein. CEMOS DIALOG täyttää avustajalle asetetut vaatimukset. Avustaja, joka jatkuvasti löytää oikeat puimurin säädöt: mitä tehoon, laatuun, turvallisuuteen ja taloudellisuuteen tulee. CLAAS aloitusarvot kasviluettelossa ovat hyvä keskiarvo lähes kaikissa puintiolosuhteissa, mutta jättää kuitenkin myös optimoinnille tilaa. CEMOS auttaa jatkuvasti tämän potentiaalin hyödyntämisessä. Käytännönmukainen ja tunnustettu. CEMOS DIALOG on läpäissyt käytännön testit hyvin arvosanoin. Asiakkaamme ovat useita kertoja todistaneet puintitehon parantuneen. Kuljettajat ovat lisäksi oppineet paljon jatkuvasta, CEMOS'in kanssa tapahtuvasta tiedon vaihdosta johtuen. CEMOS Advisor sovellus Ilmainen CEMOS Advisor sovellus on saatavissa kaikkiin LEXION, TUCANO ja AVERO -mallisarjojen puimureihin. CEMOS DIALOG logiikkaan perustuen CEMOS Advisor sovellus tarjoaa puimurin säätöapua. Integroituna on myös puintitehokkuuden satotappiolaskelma. Toimintaperiaate: dialogi. CEMOS DIALOG ohjaa kuljettajaa dialogin avulla tekemään parempia säätöjä. Optimointi tapahtuu kolmessa vaiheessa: 1 Kuljettaja pyytää säätöehdotusta (esim. satotappioiden vähentämistä) 2 CEMOS DIALOG antaa loogisen säätöehdotuksen 3 Kuljettaja ottaa tämän ehdotuksen käyttöön tai hylkää sen Vaihe 2 ja 3 toistetaan, kunnes kuljettaja on tyytyväinen tulokseen tai CEMOS DIALOG ei tee lisäehdotuksia. Koneen säädöt tehdään, jos mahdollista, CEMOS DIALOG'in avulla (esim. puhallinnopeuden säätö), mutta kuljettajan on kuitenkin hyväksyttävä säätö. Automaattisia, ilman kuljettajan hyväksyntää tehtäviä, säätöjä ei tehdä. Lähes jokaisessa dialogissa CEMOS DIALOG tarjoaa monipuolista apua. Jos puimurissa on tehtävä käsisäätö, näyttää CEMOS DIALOG säätötoimenpiteestä kuvan. Mekaanisten säätöjen ehdotukset. CEMOS DIALOG valvoo koko materiaalisiirtoa. Kuljettaja voi myös vaatia mekaanisten komponenttien säätöehdotuksia. Jos leikkuupöydässä on esim. materiaalin siirto-ongelmia, näkyy CEMOS DIALOG'issa vastaavia tekstiviestejä ja kuvia säädön helpottamiseksi. Parhaana palkittu Agritechnica näyttelyssä: DLGkultamitali CEMOSoptimoinnille 40 41

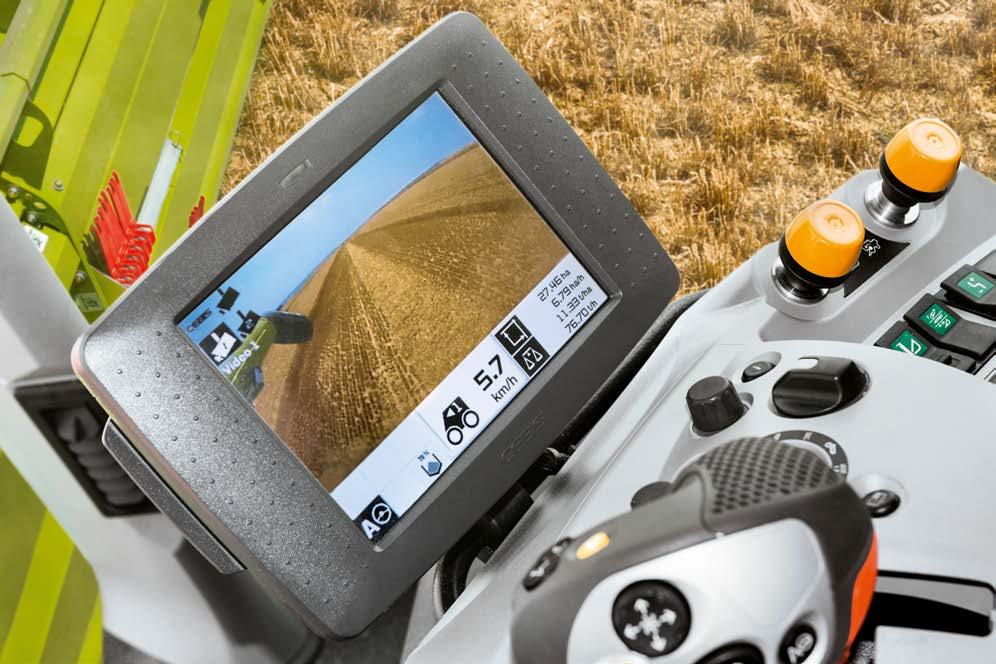

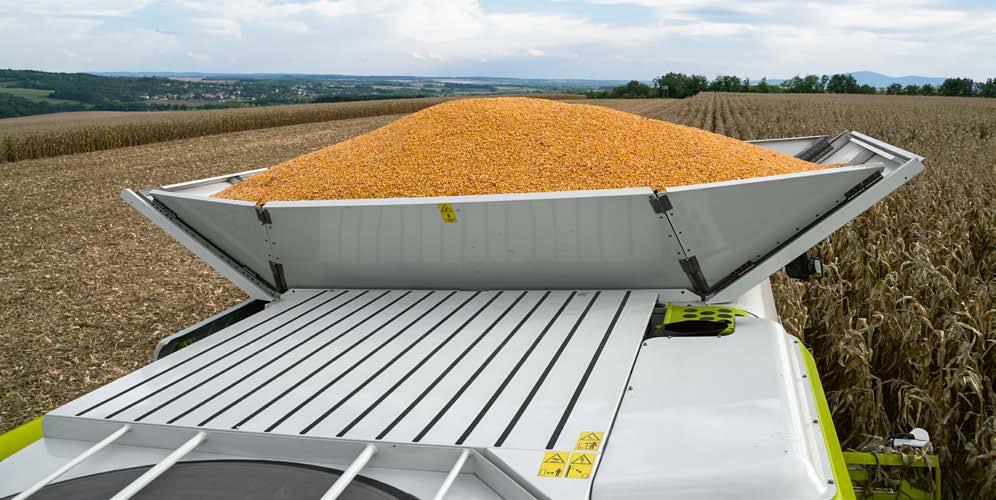

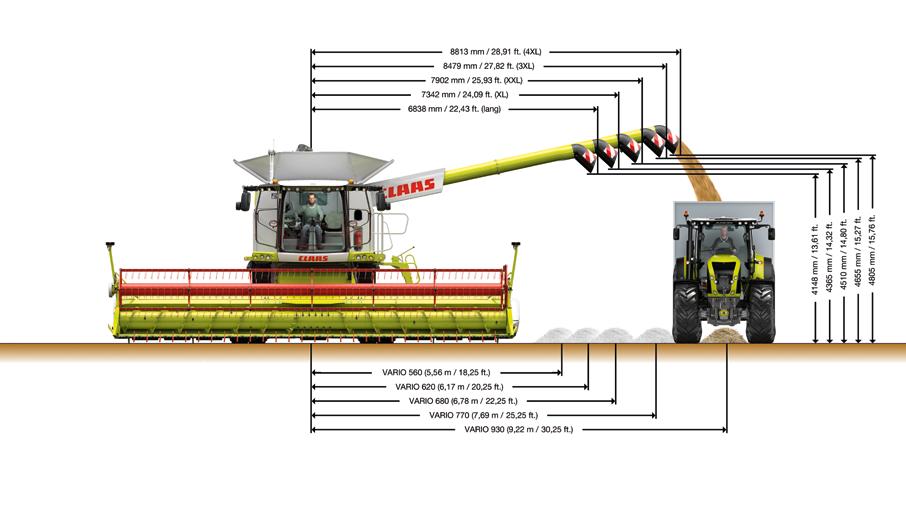

22 UUSI Enemmän viljaa säiliöön. Viljasäiliö PROFI CAM Peruutuskamera QUANTIMETER Valinta on sinun. LEXION-mallisarjan myötä voit valita viljasäiliötilavuuden omien tarpeittesi mukaan. Säiliön tyhjennys jopa 130 litran sekuntiteholla kestää hieman alle kaksi minuuttia. Eripituiset tyhjennysputket tarjoavat aina oikean ratkaisun leikkuupöydän leveyden mukaan. UUTTA: LEXION 670 TERRA TRAC l viljasäiliöllä. Jos puintikoneisto, jyvien jälkierottelu ja seulasto ovat toimineet oikein, on automaattisesti taittuvilla korokkeilla varustettuun viljasäiliöön kerääntynyt laadukas sato. Yhä suurempi, jopa litran viljasäiliö osoittaa uuden LEXIONin todellisen suuruuden. Se ei kuitenkaan ole puimurin ainoa vahvuus. PROFI CAM kaikki näkyvissä. Kaikkien LEXION-mallien viljasäiliön tyhjennysputken päähän voidaan asentaa PROFI CAM. Kameran sijoituksen myötä voit valvoa kolmea toimintoa ohjaamossa olevasta värinäytöstä: Putki käännetty ulos: tyhjennystoimintoa Putki käännetty sisään: silppurin levityskuviota Putki käännetty sisään: alueen valvonta peruutettaessa ja maantiellä ajettaessa Malli Tyhjennysteho (l/s) Säiliötilavuus (l) LEXION / /11000 LEXION 670 MONTANA LEXION / /10000 LEXION /9000 LEXION / LEXION 630 MONTANA 110/ LEXION / /8000 QUANTIMETER mittaa ja valvoo. CEBIS-terminaalin puintitehon ja kosteuden mittaus sekä tietojen näyttö ovat QUANTIMETERin pääasiallisia toimintoja. Satomittaus toimii kasvikohtaisesti. Sadon kosteutta mitataan jatkuvasti ja se näytetään CEBIS-terminaalissa. Sadon määrän mittauksessa valokenno mittaa viljaelevaattorin elevaattoriläppien täyttöastetta. Mm. koneen poikittais- ja pituussuuntainen kallistus vaikuttaa erilaisten korjauskerrointen avulla QUANTIMETER'in automaattisesti mittaamaan, tarkkaan sadon määrään. CEBIS peruutuskamera. Olkikuomuun asennettuna kamera näyttää kuvan suoraan CEBIS-näytöllä. Lisänäyttöä ei ohjaamossa tarvita. Kamerakuvan näyttäminen näytöllä tapahtuu automaattisesti, kun LEXION'in monitoimi- tai CMOTION-kahvaa siirretään taaksepäin (1). Vaihtoehtoisesti voidaan kamerakuva saada näkyviin DIRECT ACCESS -näppäintä (2) painamalla. S10-terminaali 42 43

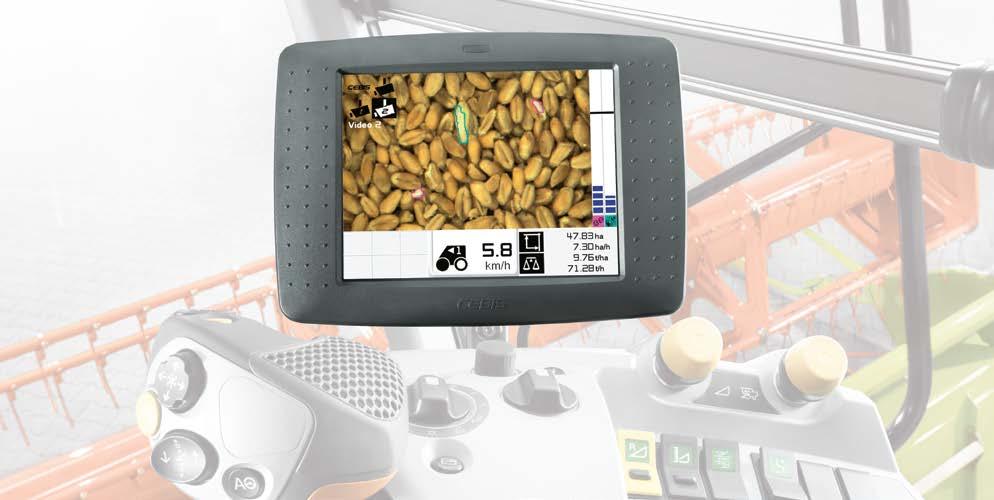

23 UUSI Parempi viljan laatu. GRAIN QUALITY CAMERA. GRAIN QUALITY CAMERA UUTTA: LEXION 670 ja 660 -malleissa. GRAIN QUALITY CAMERA. Viljan laadun arviointi, eli rikkoutuneiden jyvien ja roskien osuuden arviointi viljasäiliössä vaatii kuljettajalta rutiineja ja hyvää keskittymiskykyä. Arvioinnin vaikeutta lisää se, että puitu materiaali jää kartion muotoiseen kekoon säiliössä. Roskiin sisältyy olkien pätkät, akanat, tyhjät tähkät ja pöly. GRAIN QUALITY CAMERA on asennettu viljaelevaattorin yläpäähän, jossa vilja on optisesti arvioitavissa. Järjestelmä on saatavissa LEXION 670 ja 660 -malleihin. CEBIS esittelee GRAIN QUALITY CAMERA -varustuksen. Viljan laadun näyttö CEBIS'issä tapahtuu videokuvana, josta kuljettaja voi arvioida laatua. Näytön oikeassa reunassa näkyy samanaikaisesti rikkoutuneiden jyvien osuus sekä roskien määrä. Rikkoutuneiden jyvien osuus ja roskien määrä voidaan näyttää myös "tyypillisesti CEBIS'issä", jolloin rikkoutuneiden jyvien ja roskien osuus näkyy rajaisnäytön vieressä. Automaattinen kuvan arviointi. GRAIN QUALITY CAMERA'n kuvia arvioidaan jatkuvasti. Arviointi tapahtuu täysin automaattisesti. Asentamalla kamera elevaattorin yläpäähän, ovat tiedot hyvin luotettavia, sillä materiaali ei ole sekoittunut ja kamera ottaa kuvat suoraan materiaalivirrasta. Mahdollinen kasvi. GRAIN QUALITY CAMERA pystyy arvioimaan seuraavien kasvien satoja: Vehnä Rapsi Maissi Ohra Ruis Ruisvehnä Muilla puitavilla kasveilla voidaan tietenkin näyttää videokuvaa materiaalivirran tarkkailemiseksi. Parantaa viljan laatua. GRAIN QUALITY CAMERA'n avulla on selkeästi parempia tietoja käytettävissä puimurin optimaalista säätöä varten mitä viljan laatuun tulee, sillä valvonta on jatkuvaa ja automaattista. CEBIS-näyttö antaa kuljettajalle mahdollisuuden nopeaan arviointiin. Tuloksena on täydellinen viljan laatu ja pienemmät satotappiot

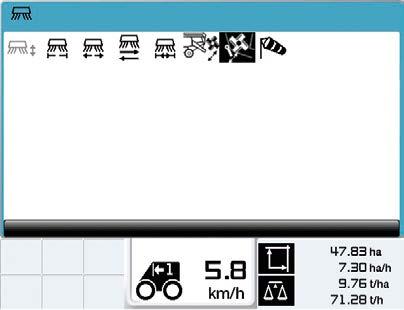

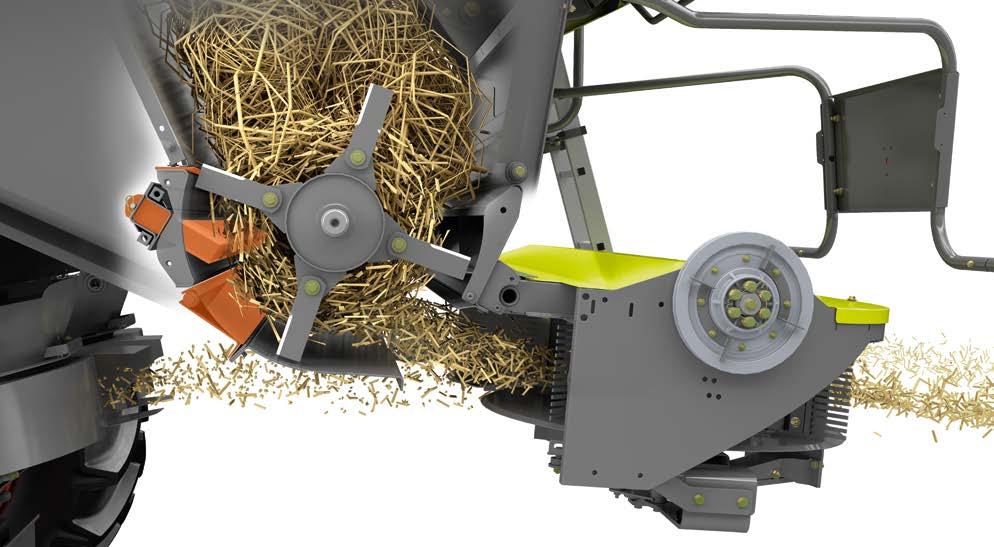

24 Vielä parempi. Olkien käsittely. Olkien käsittely Tehokas ja tarkka. Uusi silppuri, uusi mekaanisesti käytettävä levitin ja automaattinen levityssuunnan sovitus muodostavat suorituskykyisen ja harkitun olkien käsittelyn LEXIONpuimurissa

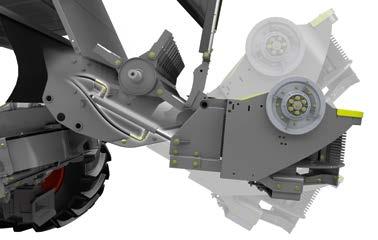

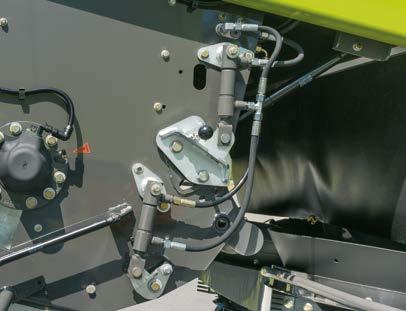

25 Lisää tehoa. Enemmän mukavuutta. Silppuri. Silppuri Silpun laatu Käännettävä hankauspalkki Vastaterä POIS PÄÄLTÄ POIS PÄÄLTÄ Levitysjärjestelmän kääntö Oljet karholle Silppuaminen Maantieajo Helppo silpun laadun optimointi. Siirto karhotusasentoon ohjaamosta. Silppurissa voidaan sekä hankauspalkkia että vastaterää säätää hydraulisesti. Silpun laatu voidaan puinnin aikana joustavasti sovittaa pelto-olosuhteiden mukaan CEBISterminaalissa. Vakiovarusteena on mekaaninen, ilman työkaluja tehtävä säätö kahdella vivulla. Ohjaamosta poistuminen kuuluu menneisyyteen, etenkin kun kyseessä on silppurin muuttaminen karhotusasennosta silpun levittämisasentoon. Tämä tapahtuu helposti CEBIS'in avulla ohjaamosta. Jos lohkon oljista ainoastaan osa halutaan silputa voi kuljettaja tehdä muutoksen karhotusasentoon muutamassa sekunnissa. Varmistaa lisätehon. Usein suurentaminen auttaa. Silppurin suuremman halkaisijan ansiosta materiaalivirta on selvästi parantunut. Pidentyneestä silppurikammion pohjasta johtuen materiaali viipyy kauemmin silppurissa ja silppuaminen on selkeästi tehokkaampaa. Tämä lisää ennen kaikkea levitysleveyttä ja levityksen laatua silppurin vakiolevitinsiivillä. CLAAS olkien käsittely. SPECIAL CUT silppurilla. Olki kulkeutuu kohlimilta suoraan silppurille, jonka työteho voidaan säätää käyttöolosuhteiden mukaan. Jopa 88 kappaletta, lyhyellä välillä asennettuja, molemmin puolin teroitettua terää ja kiinteä sekä säädettävä vastateräpalkki varmistavat lyhyen silpun. Silppuamisen ja levityksen optimoimiseksi, on LEXION-puimurissa lisäksi kääntyvä hankauspalkki. Olkien lopullinen levitys tapahtuu keskipakolevittimellä. 1 Säädettävä vastaterä 2 Silppurin akseli 3 Terät 4 Hankauslista 5 Käännettävä hankauspalkki 6 Säädettävä vastateräpalkki Mekaaninen vastaterän ja hankauspalkin säätö Hydraulinen vastaterän ja hankauspalkin säätö 48 49

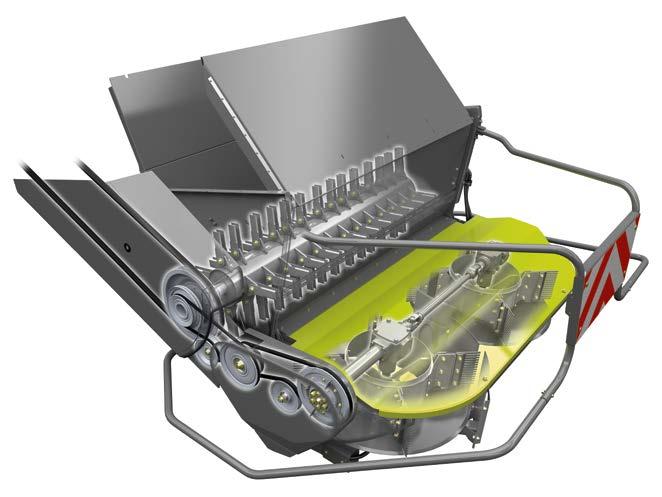

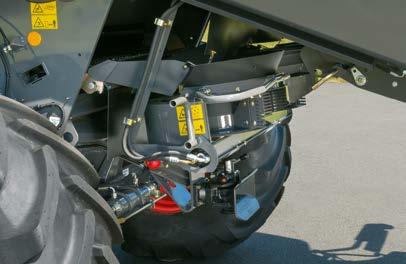

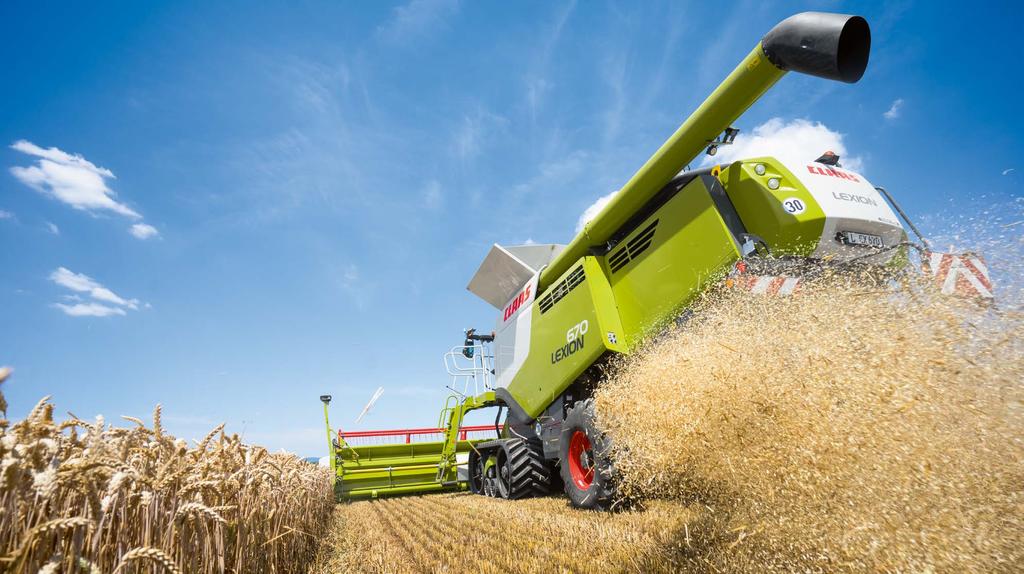

26 Enemmän tehokkuutta. Lisää tarkkuutta. Keskipakolevitin. Keskipakolevitin Mekaanisesti käytettävä keskipakolevitin. Anturiohjattu levitys. Keskipakolevitin silppurikäytössä. Keskipakolevitin karhon asetuksessa. Mekaanisesti käytettävä keskipakolevitin takaa korkealuokkaisen olkien levityksen. Vastakkain pyörivät levityslautaset saavat käyttövoimansa hihnan välityksellä ja ne toimivat jatkuvasti tasaisella kierrosnopeudella. Tämä ainutlaatuinen käyttötapa varmistaa tasaisen levitystuloksen. Silputun oljen ja akanoiden tarkka levitys. Keskipakolevitin levittää sekä silputun oljen että seulastolta tulevat akanat suoraan peltoon niiden nopeutta lisäämällä. Tämä levitystapa varmistaa yhdessä mekaanisen voimansiirron kanssa vähäisen voimantarpeen ja pienen polttoaineen kulutuksen. Molemmissa levityslautasissa on kaksi liikkuvaa levityssiipeä. Lautasten levitysleveyttä voidaan säätää sekä yhdessä että erikseen. Tämä mahdollistaa sovituksen kaikkien mahdollisten käytännön olosuhteiden mukaan. LEXION-puimurilla voidaan silppu levittää tehokkaasti vähäisellä voiman tarpeella - vaikeissakin olosuhteissa, olkimäärän ollessa suuri ja kosteudeltaan vaihteleva, voimakkaassa sivutuulessa tai rinteissä. Silppuri siirtää silpun suoraan keskipakolevittimelle. Keskipakolevitin kiihdyttää materiaalin siirtonopeutta ja levittää materiaalin koko leikkuuleveydelle. Keskipakolevittimen ja akanapuhaltimen yhdistelmä. Seulastolta tulevat oljenpätkät ja akanat siirtyvät levityspuhaltimelle. Puhallin siirtää akanat suoraan keskipakolevittimelle. Akana-lyhyiden olkien seos, joka on jopa 25 % kokonaismäärästä, siirretään olkien levittimelle, joka levittää ne koko työleveydelle. Kun oljet halutaan karhottaa, keskipakolevitin käännetään helposti alas jolloin voimansiirto vapautuu täydellisesti. Keskipakolevitin ei pyöri eikä kuluta tehoa. Tässä asennossa akanapuhallin levittää seulastolta tulevat oljenpätkät ja akanat. 1 Heittoputki 2 Siipi 3 Materiaalivirta 4 Ulompi levityssiipi 5 Sisempi levityssiipi Keskipakolevittimen asennot: Kuljetus, silppuaminen ja karhotus 50 51

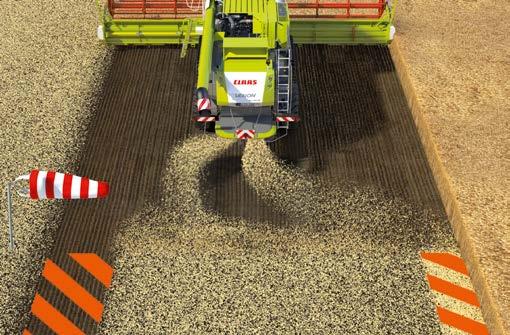

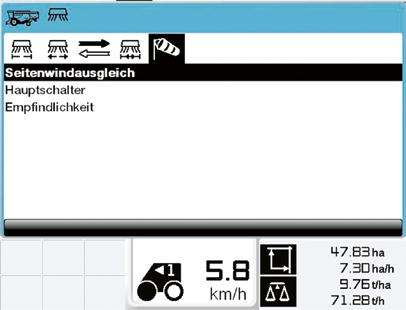

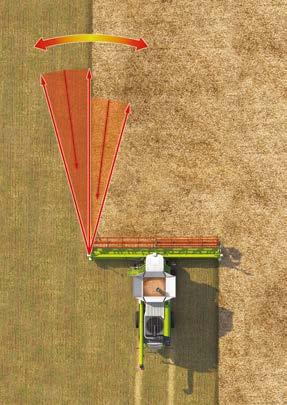

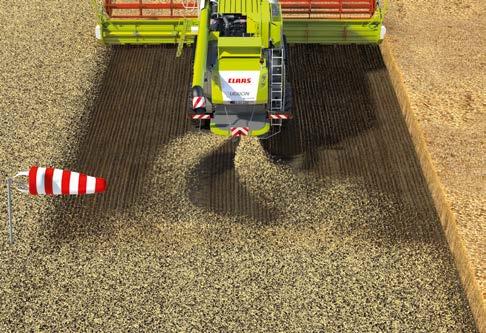

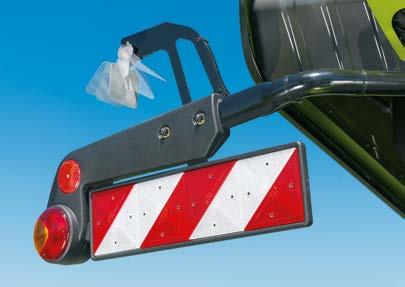

27 Katseet seuraavaan satoon. Levityssuunnan säätö Automaattinen levityssuunnan sovitus. Kaikki keskipakolevittimellä varustetut LEXION-mallit voidaan varustaa kahdella olkien automaattisen levityssuunnan säädön anturilla. Anturit ovat molemmin puolin konetta takavalojen kannatinvarsissa. Kuljettaja voi helposti säätää anturien herkkyyttä CEBIS-terminaalin avulla. Tasainen levityskuvio. Seulastolta tulevat oljenpätkät ja akanat siirtyvät akanalevittimelle tai levityspuhaltimelle. Akanalevittimessä on hydraulikäyttö ja se levittää akanat tasaisesti puimurin taakse. Levitinlautasten kierrosnopeutta ja sen myötä levitysleveyttä voidaan erikseen säätää virtauksen säätöventtiilillä. Sivutuulen kompensointi Pääkytkin herkkyys Automaattinen sivutuulen korjaus. Sivulta puhaltava tuuli vaikuttaa silpun levityssuuntaan. Tästä seuraa epätasainen olkien levitys ja olkia puimattomassa kasvustossa, joka voi vaikuttaa puintikoneiston materiaalivirtaan (A). Toimenpide: koneen takaosassa olevat anturit mittaavat tuulen voimakkuutta ja säätävät silpun levityssuuntaa tuulen mukaan. Etu: automaattinen, tasainen olkien levitys ja kuljettajan (B) rasituksen väheneminen. Automaattinen heittosuunnan sovitus rinnepelloilla. Koneen takaosassa olevat anturit ovat maan vetovoiman ansiosta aina suorassa asennossa. Automaattinen levityssuunnan säätö mahdollistaa tasaisen levityksen koko työleveydellä (D) myös rinteissä ajettaessa. Säätö vähentää kuljettajan rasitusta sivutuulella ja rinnepelloilla ajettaessa. Levityssuunnan ja -leveyden käsisäätö CEBIS-valikosta Säätö CEBIS-valikosta 52 53

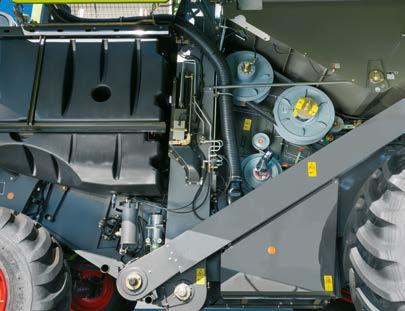

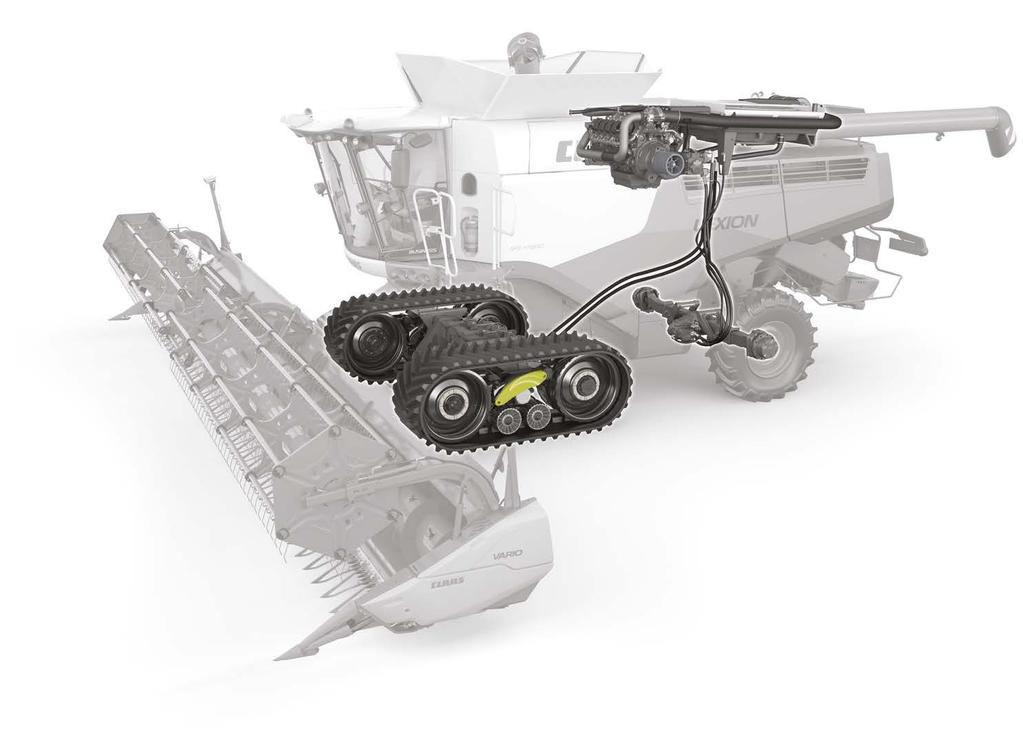

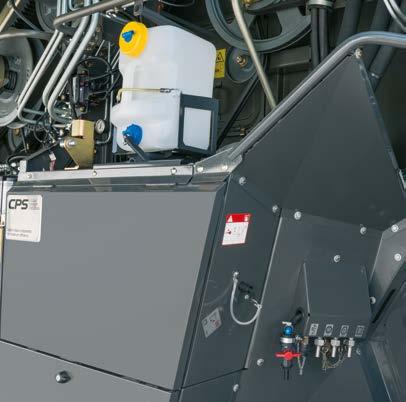

28 Saavutukset velvoittavat. CLAAS POWER SYSTEMS (CPS). CLAAS POWER SYSTEMS Optimoitu voimansiirto takaa enimmäistehon: CPS. CLAAS koneiden kehittelyssä pyritään jatkuvasti yhä parempaan hyötysuhteeseen, luotettavuuteen ja yhä parempaan taloudellisuuteen. Se koskee tietenkin CLAAS-puimureiden kaikkia rakenteita. Voimansiirrolla on kuitenkin erityinen merkitys. Siihen kuuluu paljon muutakin kuin vahva moottori. CLAAS POWER SYSTEMS järjestelmän avulla CLAAS yhdistää parhaat komponentit voimansiirtojärjestelmäksi joka hakee vertaistaan. Suurin teho aina, missä sitä tarvitaan. Ihanteellisesti mitoitettu muun järjestelmän kanssa. Säästää polttoainetta ja maksaa itsensä nopeasti takaisin. LEXION-puimurin kohdalla tämä tarkoittaa: yli 75 vuoden puimurikokemuksella ja yli 15 vuoden LEXIONpuimureiden kehityksen tuloksena on valmistettu paras CLAASin koskaan tekemä voimansiirtojärjestelmä. Parhaan työtuloksen saavuttamiseksi. Enemmän teknisiä innovaatioita ja ainutlaatuisia hienouksia: varmistavat luotettavuuden myös vaikeissa olosuhteissa. LEXION on siihen valmis

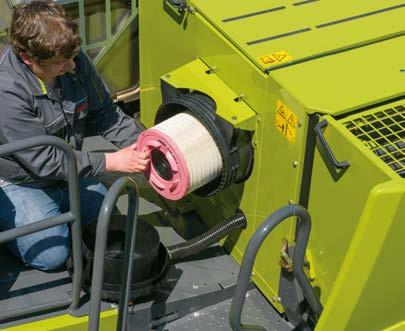

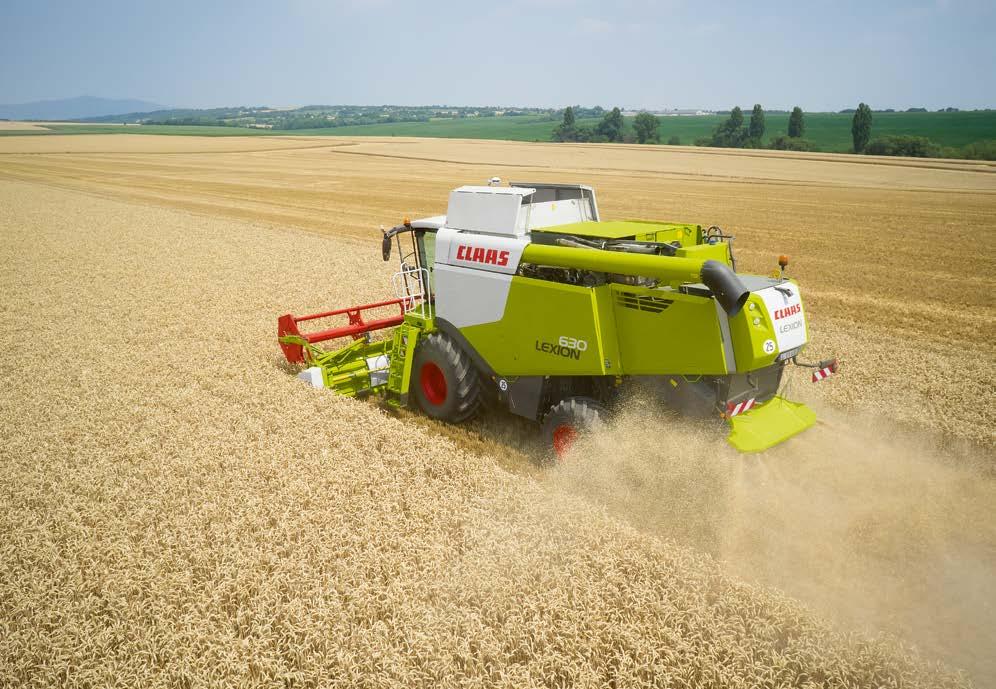

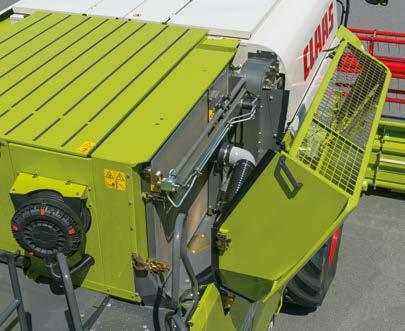

29 Enemmän käytettävissä olevaa voimaa. Moottorit. Moottori Jäähdytysjärjestelmä vaakatasossa. Luotettava järjestelmä: Pölyn poiston myötä myös LEXION 650, 630 ja 620 -malleissa on suuri jäähdytysteho ja riittävät jäähdytysreservit käytettävissä. Ilma imetään ylhäältä jäähdytysjärjestelmään ja automaattinen puhdistin varmistaa jatkuvan jäähdyttimen puhtaana pysymisen. Pöly poistetaan alaspäin. Jäähdytyskennoston likaantuminen vähenee selvästi. Hyvä käsiksi pääsy säästää aikaa ja rahaa. Moottorin huoltotasolle on helppo nousta tikkaiden avulla. Jäähdytinkokonaisuus voidaan kääntää ylös puhdistusta varten. Myös ilmansuodatin voidaan irrottaa ilman työkaluja. Moottorin päivittäinen huolto on nopeasti tehty. Jotta huoltotoimenpiteet voidaan turvallisesti tehdä myös pimeän aikaan, on tikkaat, polttoaineen täyttöaukko ja moottoritila valaistu. Voiman ja nerokkuuden yhdistelmä. Tosiseikat. Kaikki oikeassa kohdassa. Mercedes-Benz -moottorit, jopa 10,7 l iskutilavuudella varmistavat LEXION-puimurin suuren tehon. Teho saavutetaan alhaisin käyttökustannuksin. Näiden moottorien myötä kaikki LEXION 600 -mallit täyttävät Stage IV (Tier 4) pakokaasunormit. LEXION 670 ja 660 -malleissa on 10,7 litran moottori ja niissä on myös DYNAMIC COOLING -jäähdytysjärjestelmä. LEXION 670 / 660: Mercedes-Benz OM 470 LA, 10,7 l LEXION 650 / 630 / 620: Mercedes-Benz OM 936 LA, 7,7 l Kuusi sylinteriä rivissä Pakokaasunormi Stage IV (Tier 4) LEXION 670 / 660 -malleissa on DYNAMIC COOLING 800 litran polttoainesäiliö Suuri vääntömomentti Pienempi polttoaineen kulutus Optimoitu voimansiirto Moottoritilan takaosassa on AdBlue-säiliö sekä pidike paineilmaletkulle ja puhalluspistoolille. Jos koneessa on kompressori, on moottoritilassa paineilmaliitin puhdistamista varten

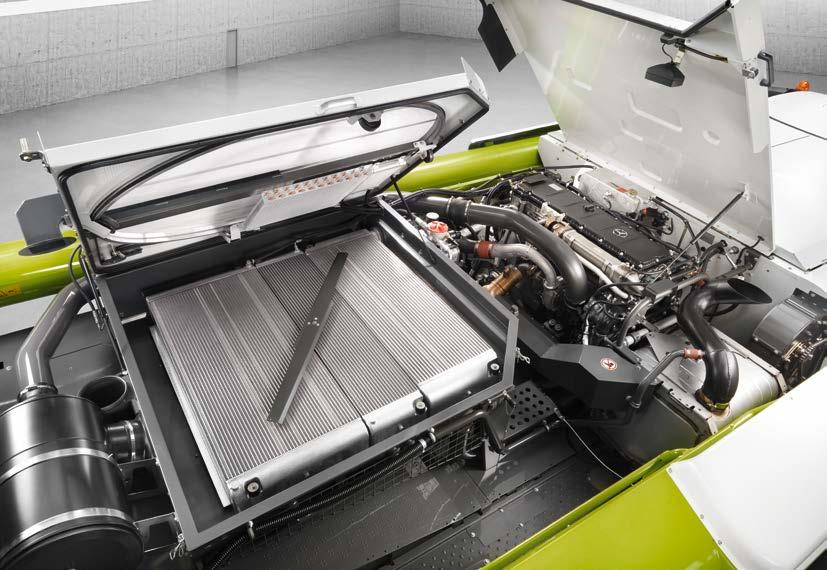

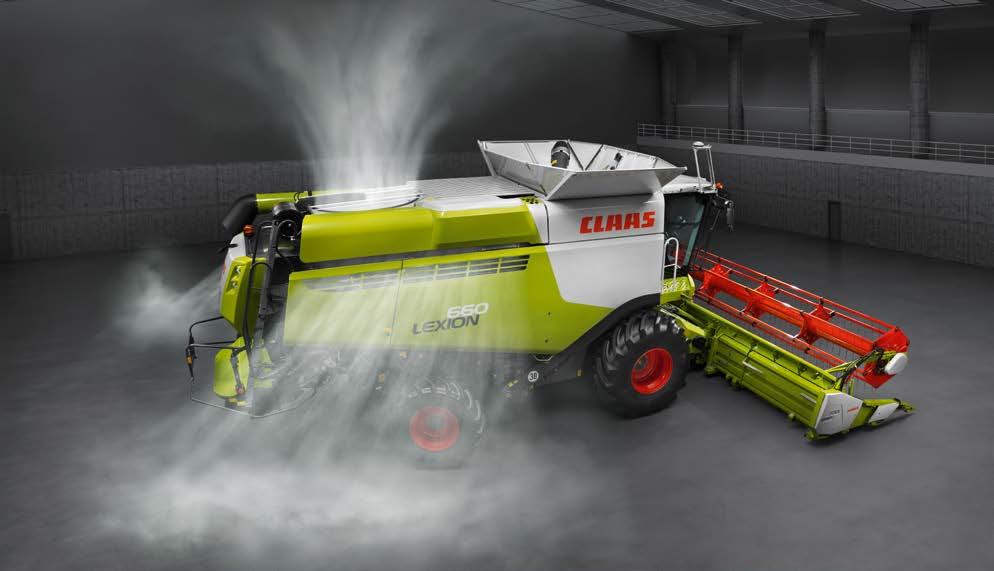

30 Enemmän nerokasta jäähdytystä. DYNAMIC COOLING. DYNAMIC COOLING LEXION 670 ja 660 -malleissa on DYNAMIC COOLING. Myös LEXION 670 ja 660 -malleissa on ainutlaatuinen vaakatasossa oleva jäähdytysjärjestelmä. Järjestelmä on viime vuosina vakuuttanut LEXION 700 -sarjassa ja se on nyt otettu käyttöön myös LEXION 600 -sarjassa. Se sijaitsee optimaalisesti, vaakatasossa moottoritilan takana. Suurikokoinen, halkaisijaltaan 1,6 m pyörivä verkko varmistaa, että se jatkuvasti läpäisee riittävän määrän jäähdyttävää ilmaa. Jatkuva puhdistus perustuu automaattiseen pölyn imuun. Suurikokoisessa jäähdytyspaketissa on riittävästi reservejä ja se varmistaa jatkuvan jäähdytystehon ja pitää puhdistusvälit pitkinä. Polttoaineen kulutuksen säästöä muuttuvasta jäähdytyspuhallinkäytöstä. Puimurikäytössä ainutlaatuinen muuttuva puhallinkäyttö säätää pyörimisnopeuden itsenäisesti kaikissa LEXION-malleissa tarvittavasta jäähdytystehosta riippuen. Se säästää voimaa, joten se jää koneen muiden osien käyttöön. Nerokas järjestelmä, joka vaatii tehoa ainoastaan todelliseen tarpeeseen. Hyvin suunniteltu: verhovaikutus. Jäähdytysjärjestelmän rakenne mahdollistaa ihanteellisen ilmavirtauksen. Yläkautta otettu jäähdytysilma johdetaan jäähdyttimen lävitse alaspäin ja poistetaan moottoritilan ja sivulla olevien poistoaukkojen kautta. Näin syntyy erityisen hyödyllinen verhovaikutus: Ilmavirtaus estää pölyn nousemisen ja varmistaa näin jäähdyttimien puhtaana pysymisen ja vastaa käytännössä jatkuvaa puhdistusjärjestelmää. Kaksinkertainen etu: Aina riittävä jäähdytys ja pitkä huoltoväli

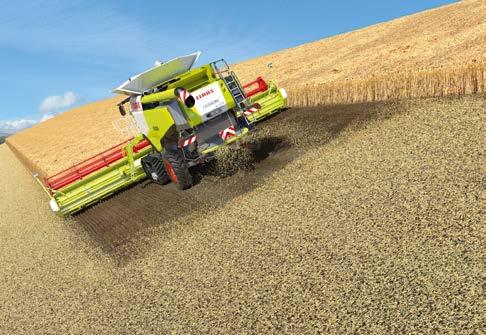

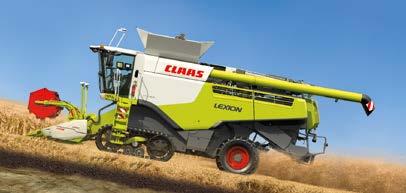

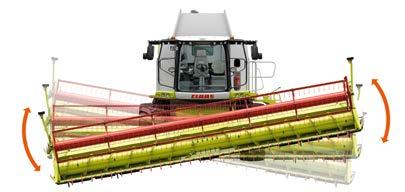

31 Enemmän tehoa rinteitä puitaessa. MONTANA Työhydrauliikka: enemmän nostovoimaa, lyhyempi reaktioaika. LEXION-puimurin tehoa voidaan yhä lisätä, myös jyrkissä rinteissä puitaessa. Työhydrauliikka parantaa koko MONTANAjärjestelmän hallintaa: Aksiaalisäätöpumpun (LS-pumppu) ansiosta työhydrauliikan hyötysuhde on parempi Käyttöpaine 200 bar (+ 10 %) Työpumpun öljyntuotto on 120 l/min (+ 50 %) Parempi etuvarusteen nostokyky: + 10 % paino / + 50 % parempi reaktioaika (proportionaaliventtiilitekniikka) Enimmäisperuutusteho myös joutokäynnillä, 10 % suurempi vääntömomentti Suuremmalla viskositeetillä oleva synteettinen öljy antaa paremmat kitkaominaisuudet Vähemmän melua, johtuen poisjääneistä paineenvaihteluista (vakiopainejärjestelmä) Tehokas pumpun jakovaihteisto Tehokas puinti kuin tasaisella. LEXION MONTANA'n ydin on sen etuakseli. Kiertämällä alennusvaihteistoa hydraulisen kääntösylinterin avulla, voidaan pyörien kulku sovittaa alustan mukaan. MONTANA-alusta tasaa jopa 17 % sivukallistukset ja jopa 6 % pituussuuntaiset kallistukset. Tämä mahdollistaa vaihtelevassakin maastossa suuren puintitehon ja tehokkaan työskentelyn, kuin tasaisella ajaisi. Rinteissä ajettaessa, on kuljettaja aina optimaalisessa, mukavassa asennossa, jossa pitkätkin työpäivät sujuvat ilman ongelmia. MONTANA syöttökanava jopa 9 m:n leikkuupöydille. Innovatiivinen MULTI CONTOUR -järjestelmä ohjaa akselin asennosta riippuen kääntörunkoa ja leikkuukulman säätöä, kuin myös kaikkia tuttuja AUTO CONTOUR-toimintoja. MONTANA syöttökanavassa on vaaka-asennossa oleva sylinteri leikkuukulman säätöä varten sekä kaksi pystysuuntaista sylinteriä AUTO CONTOUR ohjausta ja rinnetasausta varten. Vahvistettu rakenne mahdollistaa jopa 9 m leveän VARIO-leikkuupöydän käytön. MULTI CONTOUR. Innovatiivinen MULTI CONTOUR -järjestelmä ohjaa kääntörunkoa ja leikkuukulman säätöä akselin asennosta riippuen, sekä kaikkia tuttuja AUTO CONTOUR -toimintoja. 3-D seulasto luo lisävarmuutta. Myös LEXION MONTANA -puimurissa 3-D seulasto varmistaa työtehon, kun sivukaltevuus ylittää 17 %. MONTANA-puimurin etuja: Jopa 17 % sivukaltevuuden tasaus Jopa 6 % pituussuuntaisen kaltevuuden tasaus Soveltuu jopa 9 m leikkuupöydän käyttöön Parantunut pito tasauspyörästön lukon ansiosta Parantunut käyttö Koko MONTANA-ohjauksen toimintaa on parannettu työhydrauliikalla 30 km/h hydrostaattinen ajovoimansiirto Automainen ajotuntuma Parempi ajomukavuus Sama teho kuin tasaisella ajettaessa Kojetaulu MONTANAohjauksella 30 Tasauspyörästön lukko mahdollistaa varman etenemisen myös jyrkissä rinteissä. Lisäturvallisuutta antavat hydrauliset jarrut öljykylvyssä

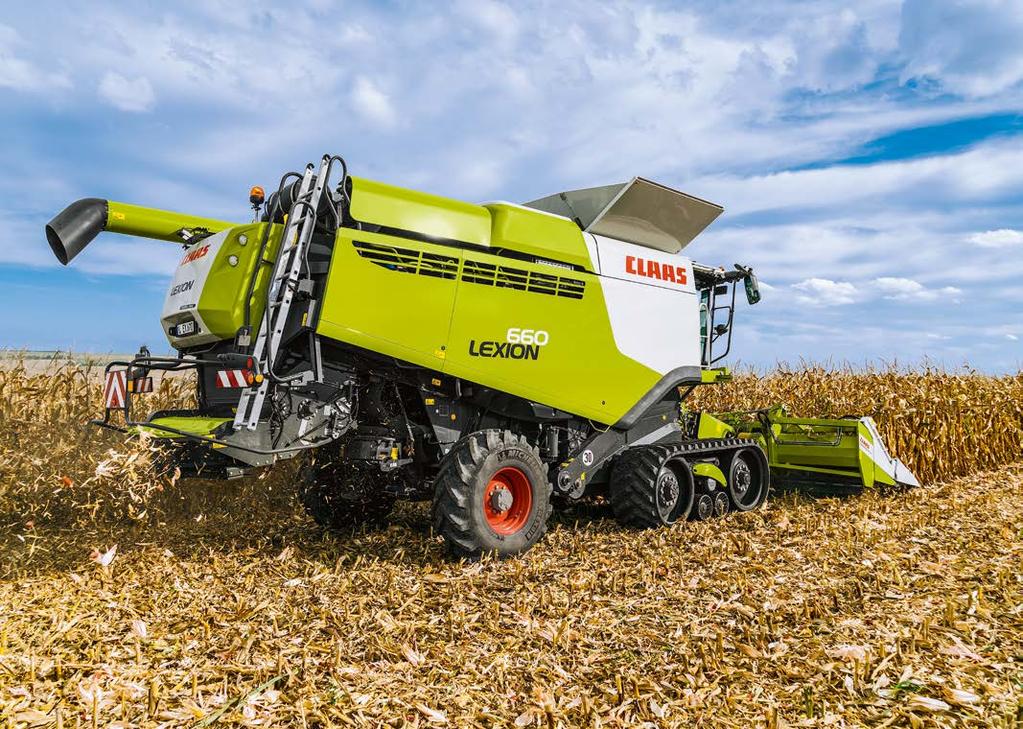

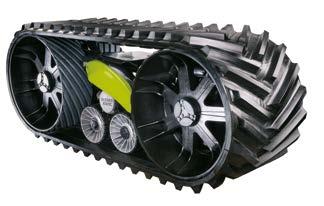

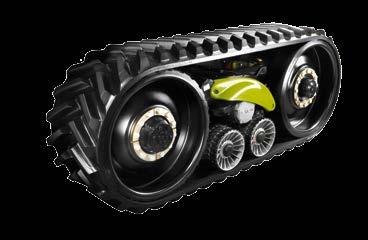

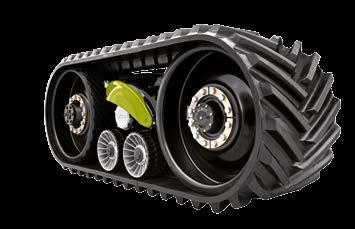

32 Suojaa pellon pintaa. TERRA TRAC 635 mm Automaattinen korkeussäätö. Hydropneumaattinen jousitus. Hydropneumaattista jousitusta voidaan käytön aikana nostaa tai laskea hydraulisylintereiden öljymäärää muuttamalla Käyttöpyörät, ohjauspyörät ja tukirullat ovat toisiinsa nähden laakeroitu kääntyviksi. Laakerointia tukee hydraulisylinterit integroituine paineakkuineen Tulos: automaattinen korkeustason tasaus kaarreajoominaisuuksia parantamaan 735 mm TERRA TRAC telat. Joka tänä päivänä haluaa korjata satoa pellon pintaa suojellen, ei huomenna tarvitse laskea tiivistymisestä aiheutuneita vahinkoja. 890 mm 3.49 m kuljetusleveys Pellon pinnan suojaus: 66 % pienempi pintapaine kuin pyöräpuimureissa Parempi pito (maissi/riisi/märkyys/kaltevuus) Tukevampi ajo rinteissä (sivukallistus) Pienempi vierintävastus, vähäisempi luisto, pienempi polttoaineen kulutus Pitemmät puintiajat, suurempi kausiteho 30 km/h maantieajonopeus CEBIS-järjestelmällä voidaan valita kolme eri käyttökorkeutta, jolloin koneen maavara voidaan sovittaa olosuhteiden mukaan. Käytännöllistä telavetoa. CLAAS on yli 20 vuotta tarjonnut puimureihin omaa TERRA TRAC -järjestelmää. TERRA TRAC -teloja on lukemattomia käytössä ympäri maailmaa. CLAAS TERRA TRAC -järjestelmä on yhä uudelleen osoittanut käyttökelpoisuutensa vaikeimmissakin olosuhteissa. LEXION 670 ja 660 TERRA TRAC -varustuksella. Suurten koneiden kuljettaminen maantiellä on tänä päivänä yhä vaikeampaa. Lisäksi kuljetusleveys on monessa maassa rajoitettu. LEXION 670 ja 660 -malleihin on saatavissa kolme eri levyistä TERRA TRAC tela-alustaa. Näin sopiva tela-alusta löytyy kaikkiin olosuhteisiin. Mukavampi kuin koskaan aikaisemmin. LEXION liikkuu TERRA TRACin avulla pellolla kuin sametilla. Uusittu rakenne luo tarvittavat edellytykset: uudessa TERRA TRACissa kaikki komponentit (käyttöpyörät, ohjauspyörät ja tukirullat) ovat erillisjousitettuja. Se vähentää alustan ja koneiston iskuja, lisää ajomukavuutta ja parantaa kaarreajoominaisuuksia

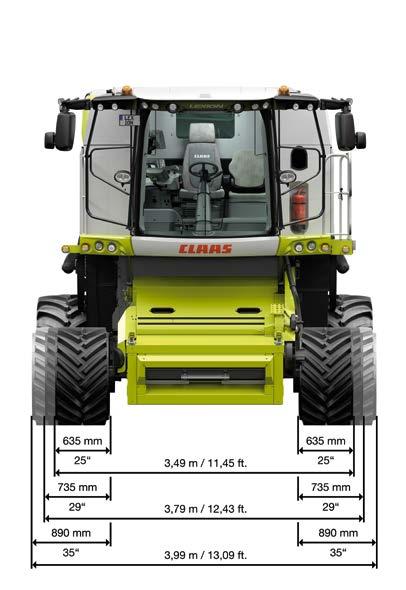

33 Suuret kosketuspinnat, kapea kuljetusleveys. Ajovoimansiirto Enemmän aikaa työlle. Jokaisen puimurin siirtoon käytettävän minuutin säästö lisää puintiaikaa pellolla. LEXION 670 TT saavuttaa 30 km/h enimmäisajonopeuden maantiellä. LEXION-puimurisi siirtyy nopeammin pellolta toiselle, ajoturvallisuuden ja ajomukavuuden ollessa huippuluokkaa. Tämä ominaisuus on palkittu SIMA-innovaation hopeamitalilla vuonna TERRA TRAC mahdollistaa näin puintiaikojen pidentämisen ja lisää merkittävästi kauden kokonaistehoa. Parempi pellon pinnan seuranta, tasaisempi sänki, vähäisempi puimurin rasitus ja 30 % vähemmän paineen huippukuormituksia puhuvat puolestaan. Pintapaineen vähennys lisää satoa. LEXION 670 / 660 Rengasteknologia suojaa pellon pintaa. Teknologia on CLAASin ja hyvin tunnettujen rengasvalmistajien välisen, yhteistyön tulos. Merkittäviä etuja: Uudistuneet renkaat parantavat ajo-ominaisuuksia. Merkittävästi suurennetun kosketuspintansa ansiosta pito paranee ja luisto sekä polttoaineen kulutus vähenevät. Alhaisemmat rengaspaineet vähentävät pellon pinnan tiivistymistä ja pitemmän päälle pellon pinnan rakenne paranee. Rengaskoko Vakiorenkaat MICHELIN CerexBib 680/85 R 32 bar 2,9 1,8 800/65 R 32 bar 2,4 1,6 Rengaskoko Vakiorenkaat SVT CHO Continental Vakiorenkaat + 22% CerexBib cm 2 2,4 bar cm 2 1,6 bar 800/70 R 32 / kg IF 800/70 R 32 / kg Hydrostaattinen ajovoimansiirto. LEXION-puimurin ajovoimansiirtoa voidaan helposti ohjata monitoimikahvalla: ilman kytkintä ja vaihteiden vaihtamista. Hydrostaattimalliston ominaispiirre on hyvä hyötysuhde. Voit hyödyntää säästyvän voiman koneen muuhun käyttöön ja viivan alla näkyy selvä työtehon lisääntyminen. Kaikissa malleissa on ajonopeuden sähköhydraulinen ohjaus ja ne voidaan lisäksi varustaa ajoa automaattisesti säätävällä CRUISE PILOT'illa. Näin LEXION-puimuri liikkuu joko käsikäytöllä tai automaattisesti luksusauton tapaan. Huippua oleva käyttömukavuus vaikuttaa työtehoon lisäävästi. 635 mm 635 mm 25" 735 mm 29" 890 mm 3,49 m / 11,45 ft. 3,79 m / 12,43 ft. 25" 735 mm 29" 890 mm 35" 3,99 m / 13,09 ft. 35" Automainen ajotuntuma. Maantieajossa LEXION 670 -mallissa moottorin kierrosnopeus säädetään automaattisesti ajohallintavivun asennon mukaan. Näin voidaan polttoainetta säästää maantieajon aikana. Liikkeelle lähdettäessä on moottorin nimellisteho tietenkin käytettävissä. 800/65 R 32 bar 2,4 1,6 Lukuja ja tietoja: 0,6-1,1 bar alhaisemmat rengaspaineet mahdollisia täydellä vetoteholla verrattuna samankokoisiin vakiorenkaisiin - se vastaa 35 % paineen vähennystä Renkaiden kosketuspinta vastaa kahta kokoa suurempien vakiorenkaiden kosketuspintaa. Kosketuspinta on 22 % suurempi vakiorenkaisiin verrattuna, vastaavalla kuljetusleveydellä Etuakselin renkaita: 800/70 R 32 ja 680/85 R 32, takaakselin renkaita: 620/70 R 26 ja 520/80 R 26 POWER TRAC. Yksinkertaisella napin painalluksella LEXION puimurin koko voima on käytettävissä ja se varmistaa ajon vaikeimmissakin olosuhteissa: suurimmalla vetoteholla, vähäisellä polttoaineen kulutuksella. 4-veto toimii luotettavasti ja ilman huoltotarvetta. Ajovoimansiirto: Vetovoiman kytkentä keskeisesti taka-akseliin asennetulla hydrostaattimoottorilla 4-veto on kytkettävissä ajon aikana Klassinen 2-vetojärjestelmä on käytettävissä mekaanisen taka-akselivedon irtikytkennän ansiosta: Lisätehoa maantieajon aikana Enemmän vetovoimaa 30 TERRA TRAC hydropneumaattisella jousituksella, palkittu vuonna 2011 hopeisella SIMA innovaatiomitalilla. 30 km/h maantieajonopeus Vähentynyt kuljetusleveys mutta suurentunut kosketuspinta 64 65

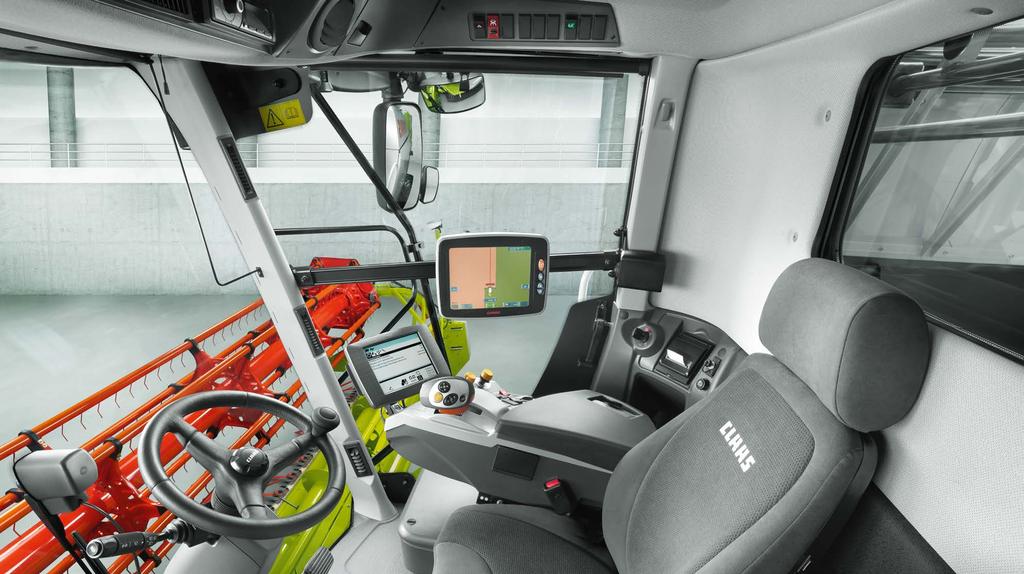

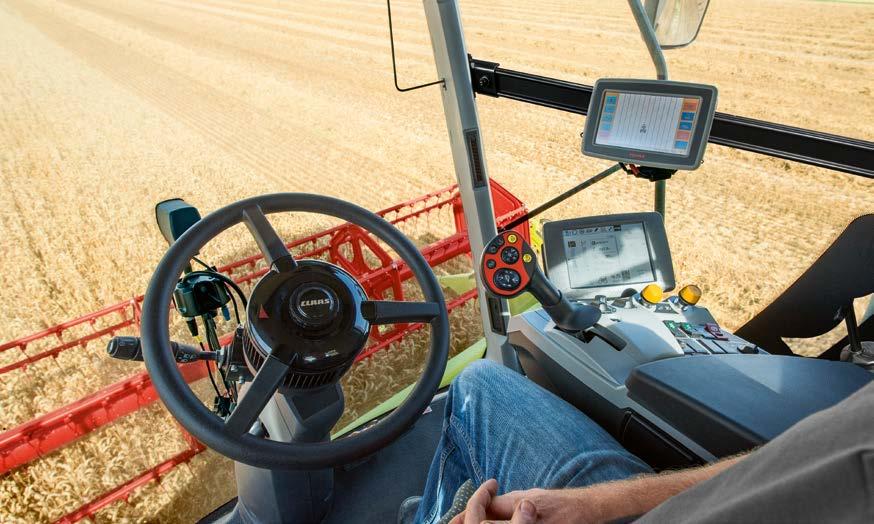

34 Tehty kuljettajalle. Ohjaamo. Komfort-ohjaamo Helpottaa kuljettajan työtä. LEXION-ohjaamo tarjoaa käyttömukavuutta ja pitää työtehoa yllä - myös, kun työpäivät ovat erityisen pitkiä

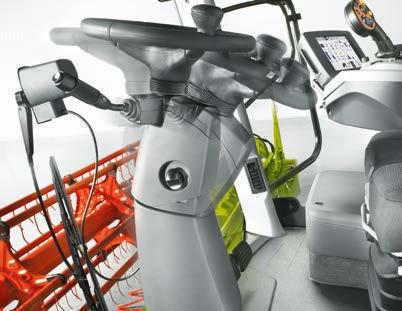

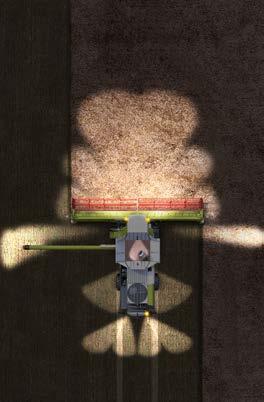

35 Enemmän tilaa. Enemmän mukavuutta. Enemmän työtehoa. Komfort-ohjaamo Työolosuhteiden optimoimiseksi. LEXION tarjoaa ohjaamon myötä liikkumatilaa ja näkyvyyttä joka suuntaan. Miellyttävä ilmastointilaite, erityisen alhainen melutaso ja kolmesta kohtaa säädettävä ohjauspylväs, takaavat korkealuokkaiset työskentelyolosuhteet. Vaimennettu, tuettu, ilmastoitu, lämmitetty: Premium-istuin. Joka haluaa istuimelta dynamiikkaa ja aktiivisuutta saa tässä mitä haluaa. Aktiivinen ilmastointi varmistaa optimaalisen tuuletuksen, joka poistaa hien ilman, että kuljettaja altistuu vedolle. Ilmajousitus automaattisella korkeuden säädöllä asettuu kuljettajan painon mukaan ja vaimentaa heilahteluja jopa 40 %. Pneumaattinen, 2-vaiheinen ristiselän tuki pitää selän ryhdissä. Istuinlämmitys toimii termostaattiautomatiikalla. Myös nahkapäällysteinen istuin on ilmajousitettu, lämmitettävä ja tuuletettava. Täydellinen: Apukuljettajan istuin sisäänrakennetulla jäähdytyslokerolla. Ovessa integroitu vasen kyynärnoja Taitettava selkänoja toimii tarvittaessa pöytänä Suurempi, 43 litran kylmälokero ja pullon pidike Useita muita laskupintoja UUTTA: Kaukovalo. Puimurin valot takaavat myös pimeällä parhaan näkyvyyden koko työskentelyalueelle ja koneen osiin. Nerokkaat varusteet, kuten saattovalotoiminto, ovat pilkkuna i:n päällä. LEDvalopaketti tekee yöstä päivänkirkkaan. Jopa kaksitoista työvaloa eteenpäin Erityisen suurella valoteholla varustettu työvalo suurten pinta-alojen valaisemiseen Taittuvan leikkuupöydän valot Sivuvalot, sänkivalot ja taka-akselin valot Viljasäiliön tyhjennysputken automaattinen valo Automaattinen peruutusvalo Seulaston, viljasäiliön ja rajaisten valo Huoltovalot sivusuojusten alla, työkalulaatikossa, moottoritilan portaissa ja itse moottoritilassa Siirrettävä työvalo Jäähdytyslokero on osana apukuljettajan istuinta 68 69

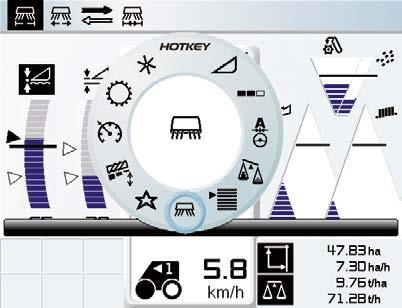

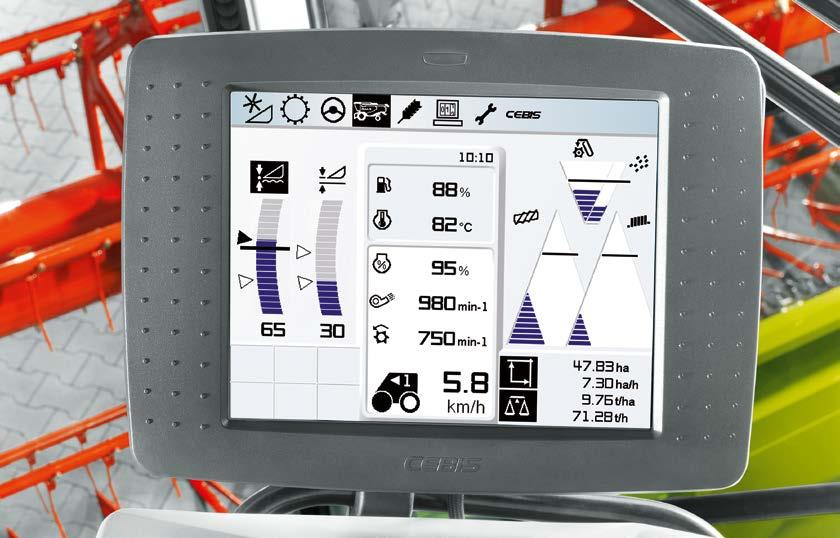

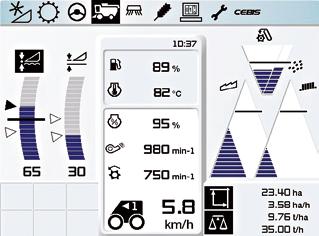

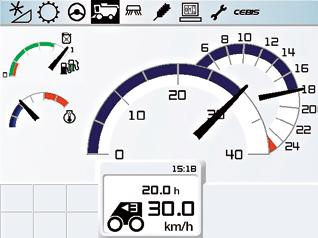

36 Parempi näkyvyys ja helpompi valvonta. CEBIS Kuljettaja on aina ajan tasalla. Selkeä, yksinkertainen ja nopea käyttö. Tietojen kerääminen, tallennus, ohjaus ja valvonta ovat elektronisen CEBIS tietojärjestelmän tehtäviä. Sen valikkorakenne on selkeä ja looginen. Lyhyt katsaus riittää ja CEBIS antaa kuvan tämänhetkisistä toiminnoista: ajonäytöllä ja vastaavalla puintinäytöllä saat jatkuvasti kaikki tärkeät tiedot. Varoitukset kuuluvat äänimerkkinä ja näkyvät myös merkkinä ja tekstinä näytöllä. Selkeä 21 cm näyttö. Pääasialliset koneen säädöt tehdään CEBISvalintakytkimellä (B) Lisänä oleva HOTKEY-säädin mahdollistaa nopean, muiden toimintojen (E) säädön Valintakytkimen asento näkyy CEBIS-näytössä (H) Valikoiden selaaminen ja arvojen muuttaminen tapahtuu ko. CEBIS- tai HOTKEY-säätimillä (A / D) Muistikortin avulla tietojen siirto on erityisen helppoa DIRECT ACCESS -näppäimellä voidaan suoraan hakea edellinen valikkosäätö. Lisäksi kamerakuva voidaan hakea nopeasti CEBIS 8,4" värinäyttö mahdollistaa ihanteellisen näkyvyyden yksilöllisen säätönsä ansiosta. Yhdellä säädöllä kuljettaja voi säätää näytön monipuolisesti vaatimusten mukaan: sen kaltevuus voidaan säätää pituus- ja poikittaissuunnassa. Hallintakyynärnoja puhukoon puolestaan. Hallintakyynärnoja on liitetty kuljettajan istuimeen, joten se on yksilöllisesti säädettävissä. Hallintalaitteet: A CEBIS arvojen säätö B CEBIS valintakytkin C ESC-näppäin D HOTKEY säädin E "HOTKEY" pikavalintakytkin F Tietonäppäin G DIRECT ACCESS näppäin H CEBIS näyttö I Etuvaruste päälle / pois päältä J Puintikoneisto päälle / pois päältä K Etuvarusteen peruutus L Vasemman rapsiterän päälle/pois -kytkentä M Leikkuupöydän poikittaissäätö / HOTKEY-valikon arvon muutokset/ VARIO-leikkuupöydän pituussäätö N Ajonopeusalueen valinta O Pysäköintijarru P LASER PILOT vasen/oikea esivalinta Q Neliveto R Moottorin kierrosnopeus (3 asentoa) S Viljasäiliön kannen avaus/sulkeminen T CMOTION monitoimikahva CEBIS maantiellä. 1 Valikkorivi 2 Ajonopeus ja kierrosnopeus 3 Käyttötunnit 4 Polttoaineen määrän ja moottorin lämpötilan näyttö sekä urean määrä CEBIS pellolla. 5 Puintitappiomittari 6 Pinta-alan ja sadon määrän mittaus 7 Keskeisten arvojen seuranta (jopa 40 vapaasti valittavaa arvoa) 8 Tietoikkuna (hälytykset/tiedot) 9 Etuvarusteen asento (AUTO CONTOUR / leikkuukorkeus) 10 Rajaisten valvonta (määrä / laatu) CEBIS käyttönäppäimet ja HOTKEY 70 71

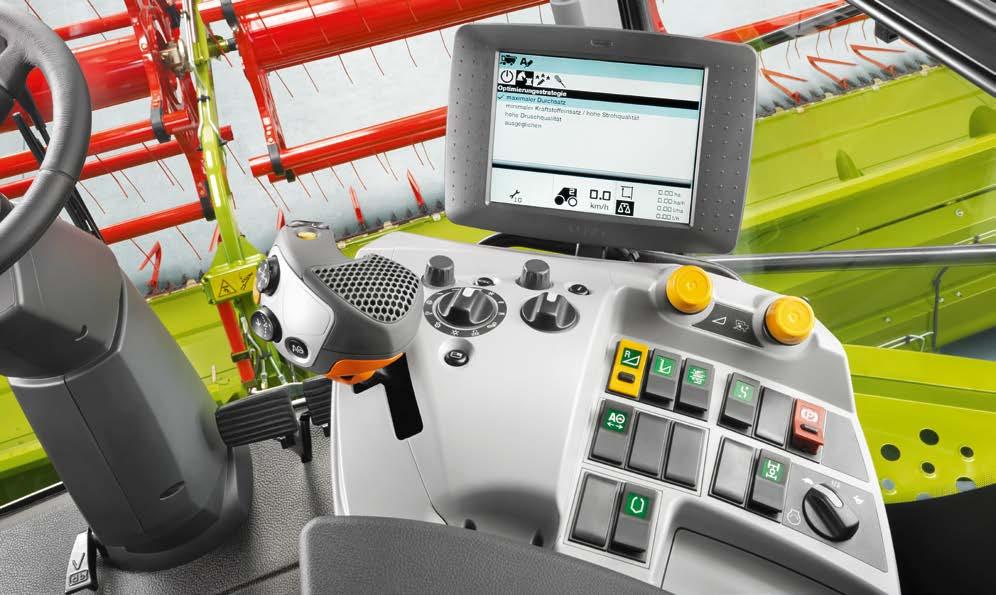

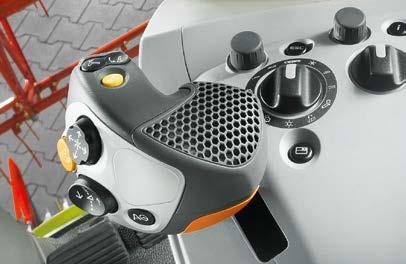

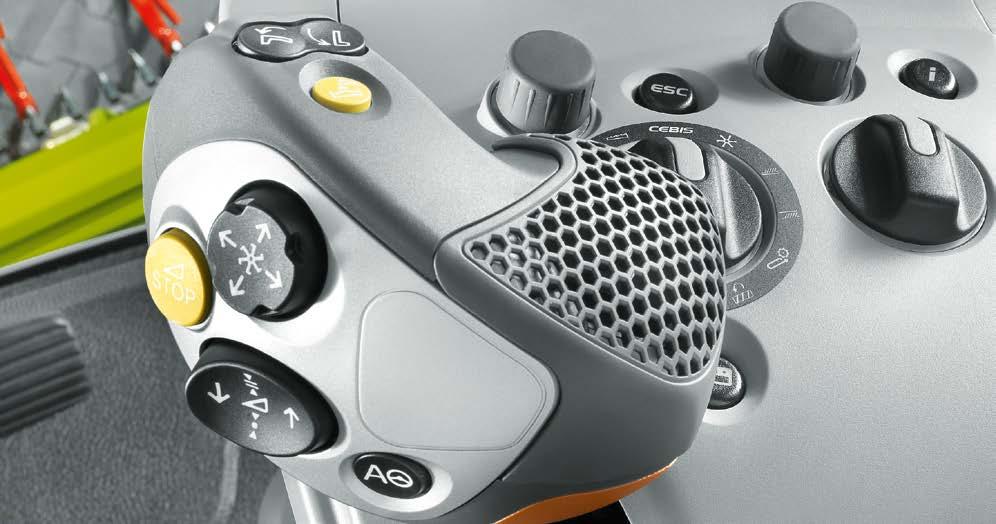

37 Enemmän toimintoja kahvassa. CEBIS Monitoimikahva CMOTION CMOTION. Kahva tuo mukavuutta. 1 viljasäiliön tyhjennysputken uloskääntö CEBIS optimoi työtehon. 2 viljasäiliön tyhjennysputken sisään kääntö Kuljettajan istuimen oikeaan kyynärnojaan integroidulla, LEXION-puimurin monitoimikahvalla, on suuri vaikutus puimurin käyttö- ja ajomukavuuteen. Lisävarusteena saatava CMOTION on erityisesti kehitetty oikean käden ergonomian parantamiseksi. 3-sormikäyttö mahdollistaa useamman toiminnon intuitiivisen hallinnan, ilman otteen irrottamista kahvasta. 3 viljasäiliön tyhjennyksen käynnistys/pysäytys 4 leikkuupöydän pysäytys 5 kaatokelan käyttö 6 Leikkuupöydän korkeussäätö 7 AUTO PILOT (ohjaus, CRUISE PILOT) Keinuvipukytkin (8) sijaitsee monitoimivivun etuosassa. CEBIS mahdollistaa kasvikohtaisten tietojen hakemisen ja puimurin säätöjen tekemisen niiden mukaan. Työtehon myöhempää optimointia varten, on kaikkien LEXION-mallien CEBIS-muistissa joukko toimenpiteitä ongelmatilanteita varten. Esimerkiksi, jos seulastotappiot ovat liian suuret, on järjestelmän ensimmäinen ehdotus yläseulan aukkojen Seulastotappiot Nro Toimenpide 1 Yläseulan aukkojen avaus noin 1 mm 2 Puhallinnopeuden vähentäminen, lisää jos olkia 3 Roottorikansien sulkeminen, (seulaston ylikuorma / lyhyttä olkea) 4 Roottorin kierrosnop. alentaminen mahd. mukaan, lyhyen oljen vähentäminen 5 Alaseulan vähäinen avaaminen 6 Puintikelan kierrosnop. alentaminen, lyh. oljen vähentäminen 7 Puintivälin suurentaminen, huomioi irtipuinti! Hallintapaneelin kolmiasentoisella kytkimellä voidaan valita avaaminen 1 mm porrastuksella. Ainoastaan tämän joko käsikäyttöinen leikkuupöydän poikittaissäätö, HOTKEY- ongelmaan ratkaisemiseen, CEBIS tarjoaa kahdeksan Tarkista tulos jokaisen säädön jälkeen! valikon arvojen muuttaminen tai VARIO-leikkuupöydän mahdollista toimenpidettä, jotka kuljettaja voi tehdä käsin. käsikäyttöinen säätö. Järjestelmä tarjoaa merkittävää apua teknisesti kehittyneen laitteiston tehon hyödyntämiseksi. Valinta on sinun: monitoimikahva tai CMOTION Keinuvipukytkin (8) kolmella toiminnolla 72 73

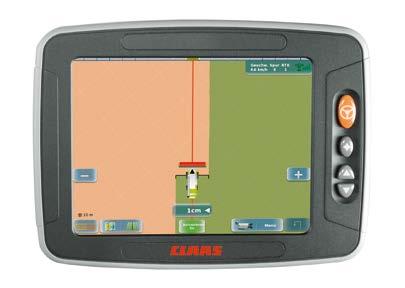

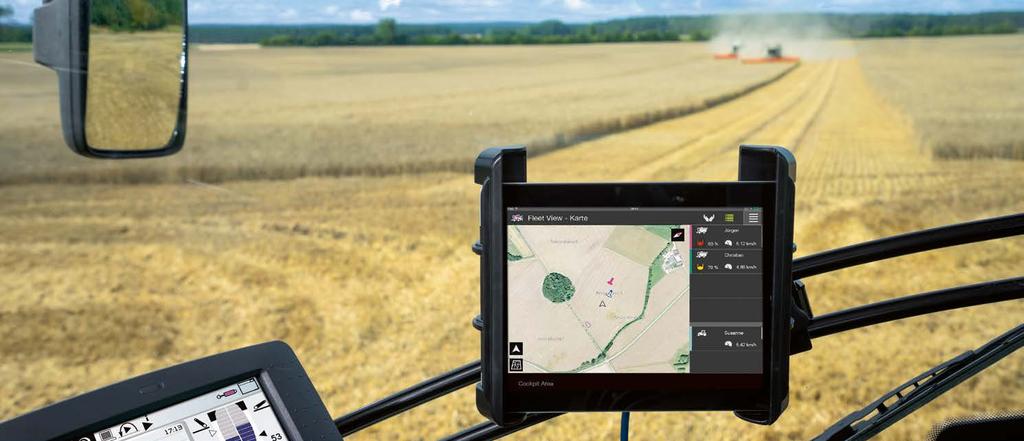

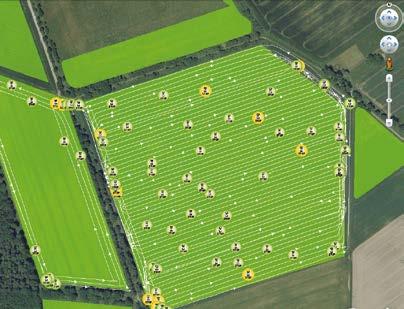

38 Koneiden sijaintinäyttö ja TELEMATICS. Koneiden sijaintinäyttö TELEMATICS Kaikki hallinnassa - napin napsautuksella. Paranna työtehoa. Dokumentoinnin yksinkertaistaminen. Automaattinen dokumentointi. CLAAS tarjoaa TELEMATICS'in myötä mahdollisuuden milloin ja missä tahansa Internetin kautta hakea konettasi koskevia tärkeitä tietoja. Hyödynnä TELEMATICS'ia. Fleet View sovellus Fleet View'n myötä CLAAS on luonut sovelluksen, jolla kuljetuskalusto voidaan koordinoida niin, ettei käytössä olevat puimurit tarvitse pysähtyä puinnin aikana. Sovellus ilmoittaa kaikille kuljettajille reaaliaikaisesti kaikkien puimureiden sijainnit ja säiliöiden täyttöasteen. Päivittäin on saatavissa niin sanottu käyttöaika-analyysi ja muita tärkeitä koneen vertailuarvoja sähköpostin kautta. Ennen päivän töiden aloittamista voit analysoida edellisen päivän tietoja ja saada selville miten tehokkaasti koneesi on toiminut. Lisäksi voidaan koneen ajoreitit hakea tapahtumaluettelon avulla. Se helpottaa kuljetuslogistiikan optimoinnissa. TELEMATICS mahdollistaa kohdistetun kalustohallinnan ja turhien taukoaikojen välttämisen. Siirrä TELEMATICS'in avulla tärkeitä tietoja viljelyohjelmaasi ja säästä näin arvokasta aikaa. Tarkastele tietoja esim. lohkokohtaisista satomääristä. Säätöjen optimointi. Vertaile henkilökohtaisen TELEMATICS verkkopalvelun avulla reaaliaikaisesti koneen teho- ja satotietoja ja sovita ne tarkasti yhteen. Se takaa täydellisen tuloksen kaikissa olosuhteissa. Joka päivä. Toiminto dokumentoi ja käsittelee automaattisesti prosessitietoja. TELEMATICS toiminnon laajennuksena automaattinen dokumentointi siirtää - ilman kuljettajan toimenpiteitä - lohkokohtaiset työtiedot palvelimelle, jossa voit tulkita ja muokata tietoja. Tämä perustuu aikaisemmin järjestelmään tallennettuihin lohkorajoihin. Tiedot voidaan siirtää IsoXML-muodossa, jolloin niitä voidaan helposti muokata edelleen

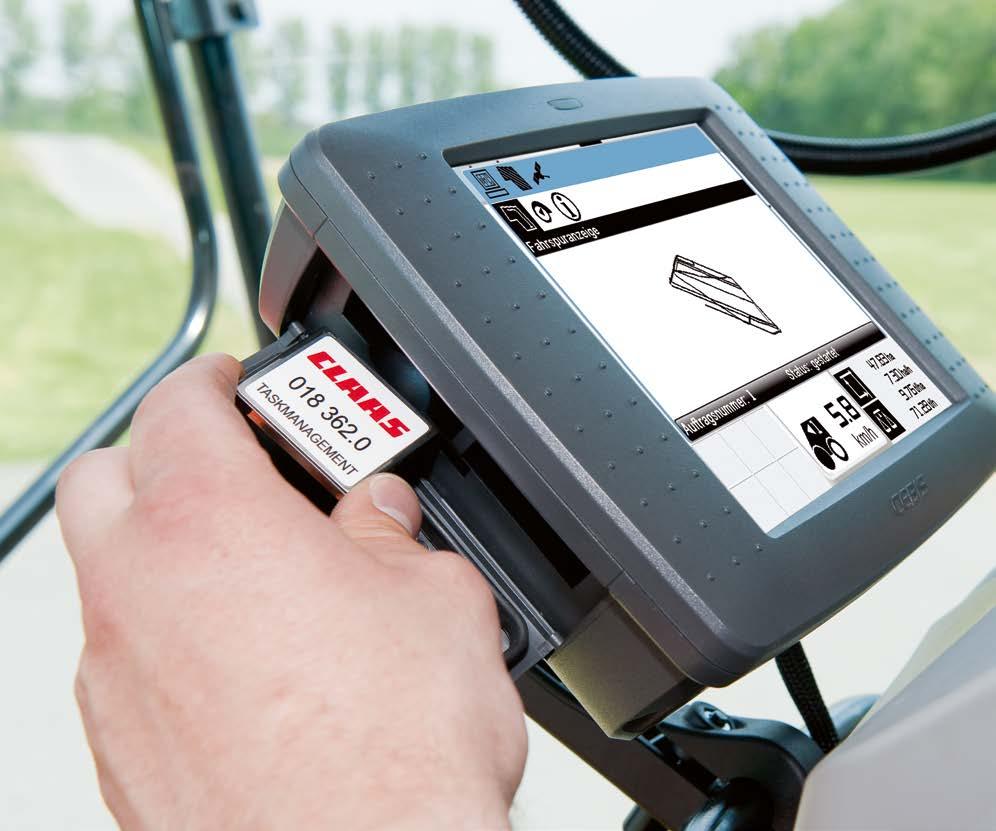

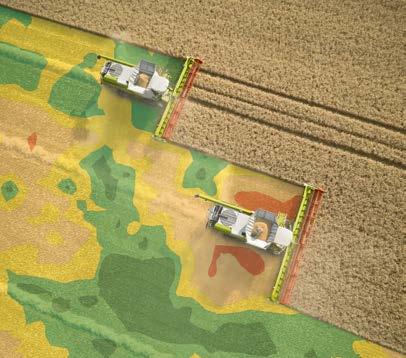

39 Lisää puintitehoa. Tehtävähallinta Satokartoitus Tehtävähallinta. Satokartoitus. Tehtäviä voidaan hallinnoida CEBIS-terminaalilla. CLAASin AGROCOM MAP START -ohjelmistolla voidaan mm. valmistella asiakas- ja lohkotietoja, joita myöhemmin voita käyttää CEBIS'illä ja muokata niitä. Tehtävähallinnan tietojen avulla voit tehdä satokartoituksen LEXION'in työsaavutusten perusteella. Puimurin anturit mittaavat sadon määrää ja sen kosteutta. Satelliittien avulla CEBIS lisää samanaikaisesti maantieteelliset koordinaatit. Kaikki tiedot tallennetaan tehtävän päätyttyä tai työpäivän päätteeksi Tiedot voidaan joko tulostaa tai siirtää muistikortin avulla Kaikkia tietoja voidaan käsitellä ja muokata PC:llä Myös päivälaskurin, puitavan kasvin laskurin ja kokonaislaskurin tiedot voidaan näyttää ja tulostaa CEBISterminaalin avulla Kaikki mittausarvot tallennetaan siirrettävälle muistikortille. Mukana seuraavan AGROCOM MAP START -ohjelmiston avulla pystyt tuottamaan satokarttoja tulevien tuotantosuunnitelmien helpottamiseksi. Nopea tietojen käsittely. Nopean sisäisen tiedonsiirron ansiosta LEXION täyttää jo tänään huomispäivän vaatimukset. Suuri määrä tietoja voidaan tulostaa

40 Tarkempi ohjaus. Automaattinen ohjausjärjestelmä LASER PILOT. Elektroniset/optiset LASER PILOT anturit tunnustelevat puimattoman kasvuston reunaa valoimpulsseilla ja ohjaavat puimuria automaattisesti ja täydellä leikkuuleveydellä. LASER PILOT on taitettavissa ja se on saatavissa leikkuupöydän kumpaankin päätyyn. Sen optimaalinen asennuskohta leikkuupöydän päädyssä, lähellä kasvuston reunaa, mahdollistaa oikean mittauskulman ja lisää käyttövarmuutta - myös lakoviljaa ja rinteissä puitaessa. Valitse kolmesta automaattisesta ohjausjärjestelmästä. Kaikki LEXION-mallit voidaan varustaa kolmella automaattisella, tarpeen mukaan käytettävällä ohjausjärjestelmällä. GPS PILOT satelliittiavausteinen ohjaus LASER PILOT - elektroninen/optinen ohjaus AUTO PILOT - elektroninen/mekaaninen ohjaus Helpottaa päisteajoa. GPS PILOT FLEX. AUTO PILOT. Maissipöydän kaksi tunnistinkaarta ohjaavat LEXION-puimuria automaattisesti maissirivejä pitkin ja varmistavat näin optimaalisen ajolinjan kaikissa olosuhteissa. AUTO PILOT lisää näin puintitehoa ja parantaa taloudellisuutta. Kuten haluat. Siirrettävän näytön avulla CLAAS tarjoaa joustavan ratkaisun ISOBUS ja ohjausjärjestelmien käyttöön. Yksikkö voidaan siirtää traktoriin tai muuhun itsekulkevaan koneeseen käyttökauden tai käytön mukaan. Varusta LEXION-puimurisi tarvitsemallasi varustuksella, joko tehdas- tai jälkiasennuksena: S10: suurella resoluutiolla var. 10,4"-kosketusnäyttöterminaali ohjaus- ja ISOBUStoiminnoilla; liitäntämahdollisuus jopa 4 kameralle S7: 7"-kosketusnäyttöterminaali suurella resoluutiolla ja ohjaustoiminnoilla varustettuna TURN IN helpottaa löytämään oikean ajouran. Kun lähestyt aiottua ajouraa, alkaa automaattiohjaus 90 kulmasta (vain koneen ajosuunnassa) tai 120 kulmasta (pellon reunassa). TURN IN'in avulla voi kuljettaja keskittyä etuvarusteeseen ja sen säätämiseen ilman uuden ajouran tarkkailemista. TURN IN kuuluu molempien ajojärjestelmäterminaalien (S10 / S7 terminaali) vakiovarustukseen. Automaattiohjaus myös päisteessä. AUTO TURN -toiminto hoitaa käännöksen päisteessä. Kääntösuunta ja seuraavaksi käsiteltävä kohta valitaan yksikössä etukäteen, ohjausjärjestelmä hoitaa loput. GPS PILOT'ia voidaan käyttää hydraulisen ohjauksen lisäksi myös ohjauspyörällä, jonka keskiössä on sähkömoottori, GPS PILOT FLEX'illä. Myös tällä järjestelmällä saavutat suuren tarkkuuden. GPS PILOT FLEX'in suuri etu on monipuoliset käyttömahdollisuudet. Hydrauliikkaan ei tarvitse koskea Nopeampi ohjausjärjestelmän vaihto eri koneiden välillä Sähkökäyttöinen ohjauspyörä siirtää yksikön ja navigointiohjauksen ohjauskomennot ohjaavalle akselille ja ohjaa näin konetta

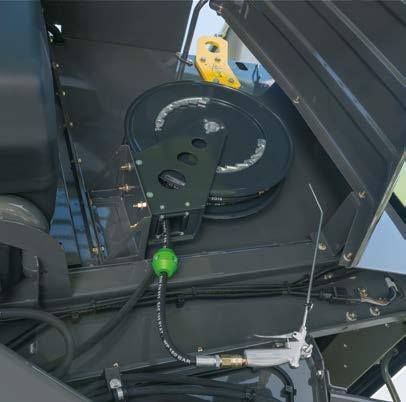

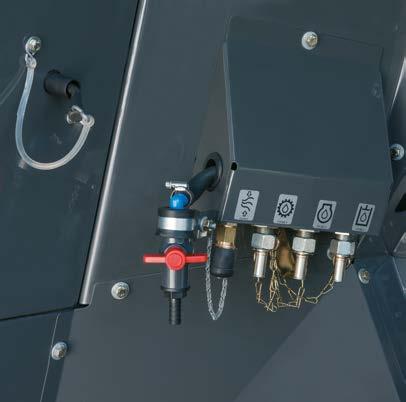

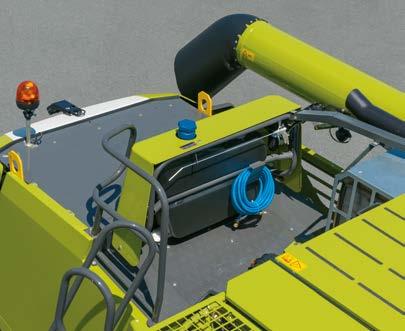

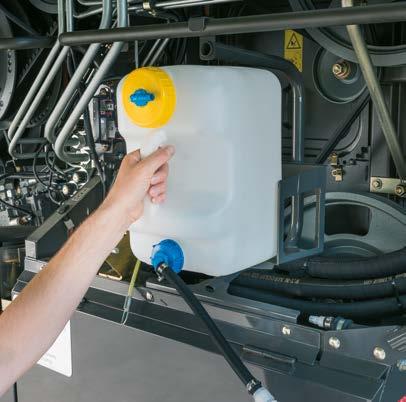

41 UUSI UUTTA: Huollon helppoutta. Huolto Huolto: vaatii vähän aikaa. Keskusvoitelujärjestelmä. Mitä huoltoon tulee, tyytyy LEXION hyvin vähään. Huoltovälit ovat pitkät, työhydrauliikan öljyn vaihtoväli on tuntia. Kun huollon aika koittaa, on käsiksi pääsy kaikkiin kohteisiin helppoa. Vaaka-asennossa olevalla jäähdytysyksiköllä sekä DYNAMIC COOLING varustuksella voidaan jäähdyttimen suojus kääntää täysin ylös Siirrettävät portaat helpottavat nousua moottoritilaan ja muihin huoltokohteisiin Täysin ylös nostettava olkikuomu Saatavissa paineilmajärjestelmä joka paineletkuineen ja pistooleineen helpottaa puhdistusta Keskitetyt voitelukohdat nopeuttavat voitelua merkittävästi Säilytyslokero esim. työkalupakille Ainutlaatuinen sivusuojusrakenne (alumiini-sandwichrakenne) helpottaa käsiksi pääsyä Keskusvoitelujärjestelmä voitelee lähes kaikki voitelukohdat automaattisesti, tarpeen mukaan. Kerran tehtävä voitelukohtien ja välien asetus riittää. Päinvastoin kuin käsin tehtävä yksittäisten kohtien voitelu, tapahtuu voitelu keskeisesti sijoitetusta voiteluainesäiliöstä. Tekniikan etuja: Kaikkien voitelukohtien varma ja säädelty voitelu käytön aikana Tappien ja laakerien pidempi käyttöikä Pienemmästä voiteluaineen kulutuksesta ja vähäisemmästä kulumisesta aiheutuva kustannusten säästö Huoltotarpeen vähentyminen UUTTA: Huoltoa helpottava varustus. Myös päivittäisten huoltotöiden tekeminen pitää sujua helposti. Uusi huoltoa helpottava varustus sisältää nerokkaita ratkaisuja: 15 litran puhdasvesisäiliö varustettuna erillisellä sulkuhanalla käsienpesua varten työkalupakin vieressä, irrotettavissa täyttöä varten Paineilman letkukela (15 m letkua) ja sisäänrakennettu kelausautomatiikka Rasvapuristimen pidike työkalupakissa Öljyn tyhjennysaukko aivan työkalulaatikon vieressä 80 81

42 Jotta kaikki toimisi oikein. CLAAS huolto ja varaosat. CLAAS huolto ja varaosat Vaatimustaso kasvaa. Voit luottaa meihin: Kun tarvitset meitä, olemme käytettävissä. Kaikkialla. Nopeasti. Luotettavasti. Ammattitaitoiset sopimusasentajat pitävät koneesi kunnossa. Oikeilla toimenpiteillä, koneitasi ja sinua varten. Jotta kaikki toimisi oikein. Sinun käyttöösi: CLAAS FARM PARTS. CLAAS FARM PARTS tarjoaa laajimman ja monipuolisimman varaosaohjelman tilallasi käytössä oleviin koneisiin. Jotta kaikki toimisi oikein. Aina huippuunsa viritetty. Suunniteltavaa varmuutta. Huoltotuotteemme auttavat sinua lisäämään koneittesi käyttövarmuutta, vähentämään rikkoutumisriskiä ja tekemään kiinteiden kustannusten laskelmia. CLAAS MAXI CARE tarjoaa suunnitelman mukaista turvallisuutta koneillesi. Jotta kaikki toimisi oikein. Vian etsintää etäkäytöllä: CLAAS TELEMATICS. CLAAS TELEMATICS yhdistää sinun kannalta kaksi tärkeää seikkaa: CLAAS-sopimushuoltaja tarjoaa nopean avun ja taloudelliset edut verkon kautta tapahtuvan huollon myötä. Ratkaisemme ongelmasi paikan päällä - vaikka et meitä näekään. Jotta kaikki toimisi oikein. ORIGINAL osat ja varusteet. Erityisesti sinun koneitasi varten: tarkasti sopivat varaosat, korkealuokkaiset voiteluaineet ja muut nesteet, hyödylliset varusteet. Hyödynnä laajaa tuotevalikoimaamme, jonka avulla voimme suositella ratkaisuja, jotka ylläpitävät koneesi 100 % käyttövarmuuden. Jotta kaikki toimisi oikein. Maailmanlaajuisesti CLAAS jälleenmyyjien korjaamot kuuluvat tehokkaimmin toimiviin yrityksiin. Asentajilla on laaja koulutus ja hyvä ammattitaito ja heillä on käytettävissään erikois- ja vianetsintävarusteet. CLAAS-huollon toiminta on korkealuokkaista ja täyttää odotuksesi mitä osaamiseen ja luotettavuuteen tulee. Jotta kaikki toimisi oikein. Keskeisistä varaosakeskuksista koko maailmaan. Keskeisesti sijaitsevat varaosakeskukset toimittavat kaikki alkuperäiset CLAAS-osat kaikkialle maailmaan. Paikallinen CLAAS-jälleenmyyjä tarjoaa ratkaisut lyhyessä ajassa: sadonkorjuuta ja tilaasi varten. Jotta kaikki toimisi oikein. CLAAS-varaosien logistiikkakeskuksessa Saksan Hamm'issa, on yli varaosanimikettä ja yli m 2 lattiapinta-alaa

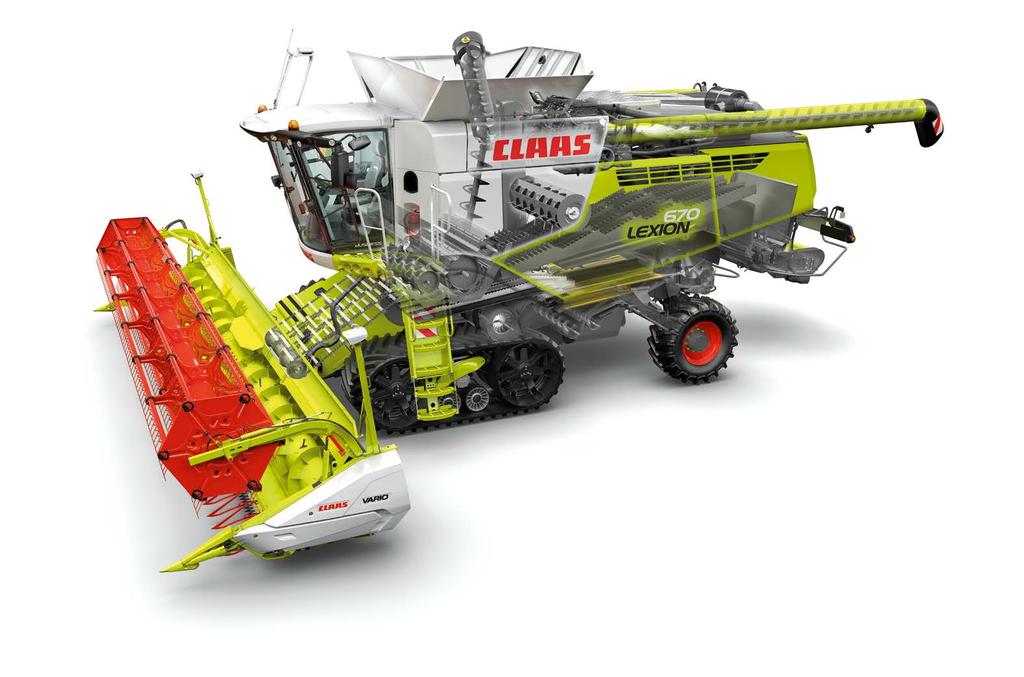

43 LEXION 600 yhdellä silmäyksellä. Tekniikan yksityiskohtia 1 GPS PILOT 2 Komfort-ohjaamo 3 CEBIS 4 Taittuvat jakajat 5 LASER PILOT 6 Monitoimiliitin 7 VARIO-leikkuupöytä 8 Hydrostaattinen kaatokelan käyttö 9 AUTO CONTOUR 10 Mercedes-Benz -moottorit kaikkiin LEXION 600 -malleihin, DYNAMIC COOLING LEXION 670 ja 660 -malleihin 11 MULTIFINGER SEPARATION SYSTEM (MSS) 12 Suurtehokohlimet 13 APS-puintijärjestelmä 14 PROFI CAM 15 Keskipakolevitin automaattisella levityssuunnan säädöllä 16 SPECIAL CUT silppuri 17 Akanoiden levityspuhallin 18 4-vetoakseli 19 Rinnepuintiseulasto 20 Erillinen palautustaso 21 Rengasteknologiaa / TERRA TRAC 22 Turbiinipuhallin 84 85

44 Uusi LEXION LEXION 670 / 670 TERRA TRAC / 670 MONTANA 660 / 660 TERRA TRAC / 630 MONTANA 620 LEXION 670 / 670 TERRA TRAC / 670 MONTANA 660 / 660 TERRA TRAC / 630 MONTANA 620 LEXION 670 / / MONTANA MONTANA LEXION MONTANA MONTANA Puintikoneisto Puintikoneisto esipuintikelalla (APS) MULTICROP Puintikelan leveys mm Halkaisija mm Puintikelanopeus r/min Alennusvaihteella r/min Puintikela varstoilla Suljettu puintikela varstoilla 7/18-varstasilta Puintikelan varstasillan peittokulma astetta Päävarstasillan pinta-ala m 2 1,26 1,26 1,26 1,06 1,06 Sähköhydraulinen varstasillan säätö, ylikuormasuoja Puintikelan ja olkikelan synkronoitu käyttö Puintikelavariaattorin automaattikiristys Suurikokoinen kivikouru Riisipuintikoneisto Jyvien jälkierottelu Kohlimet Lukumäärä Kohlimien pituus m 4,4 4,4 4,4 4,4 4,4 Kohlinpinta-ala m 2 7,48 7,48 7,48 6,25 6,25 Erottelupinta-ala m 2 9,85 9,85 9,85 8,23 8,23 MULTIFINGER SEPARATION SYSTEM Puhdistus Muovinen viettopinta (jaettu, irrotettavissa eteenpäin) Puhallin 6-osainen turbiini 6-osainen turbiini 6-osainen turbiini 4-osainen turbiini Puhalluksen sähkösäätö Kaksoisporrastus, painepuhallus Jaettu, vastakkaisiin suuntiin liikkuvat seulat 3D-puhdistus Seulaston kokonaispinta-ala m 2 5,8 5,8 5,8 4,8 4,8 Sähköinen seulaston säätö Rajaisten palautus esipuintikelalle Rajaisten määrä tarkkailtavissa ajon aikana ohjaamosta Rajaisten määrän CEBIS-näyttö GRAINMETER Viljasäiliö Tilavuus (ANSI/ASAE S312.2 mukaan) l (TERRA TRAC)/ 11000/ (MONTANA) osainen turbiini Tyhj.putken kääntökulma astetta Tyhjennysteho l/s 110 ( 130) 110 ( 130) ( 110) 80 ( 110) QUANTIMETER sadon määrän mittaus Viljasäiliön tyhjennyksen automaattinen ketjuvoitelu Silppuri SPECIAL CUT silppuri, 88 terää SPECIAL CUT silppuri, 72 terää STANDARD CUT silppuri, 64 terää STANDARD CUT silppuri, 52 terää Keskipakolevitin Hydraulinen säätö ohjaamosta (maantie, karho, silppuaminen) Hydraulinen vastaterän ja hankauspalkin säätö Akanalevitin Akanapuhallin keskipakolevittimellä Automaattinen levityssuunnan säätö Akselit ja ohjaus Sivukallistus 17 % saakka (MONTANA) (MONTANA) Pituussuuntainen kallistus 6 % saakka (MONTANA) (MONTANA) TERRA TRAC tela-alusta hydropneumaattisella jousituksella (TERRA TRAC) (TERRA TRAC) POWER TRAC 4-veto 2-nopeuksinen aluevaihteisto (MONTANA) (MONTANA) 30 km/h (MONTANA) Automainen ajotuntuma (MONTANA) Moottori Valmistaja Mercedes-Benz Mercedes-Benz Mercedes-Benz Mercedes-Benz Mercedes-Benz Malli OM 470 LA OM 470 LA OM 936 LA OM 936 LA OM 936 LA Sylintereitä/iskutilavuus Kpl/l R 6/10,7 R 6/10,7 R 6/7,7 R 6/7,7 R 6/7,7 Kierrosnopeussäätö Elektroninen Elektroninen Elektroninen Elektroninen Elektroninen Enimmäisteho (ECE R 120) kw/hv 320/ / / / /313 Pakokaasunormi Stage IV (Tier 4) Polttoaineen kulutuksen mittaus Polttoainesäiliö l Jäähdyttimen säleikön imupuhdistus DYNAMIC COOLING Elektroniikkaosaamista CEBIS TELEMATICS (professional, advanced, basic) Tehtävähallinta Satokartoitus CRUISE PILOT GPS PILOT, LASER PILOT, AUTO PILOT AUTO CLEANING, AUTO SLOPE AUTO CROP FLOW GRAIN QUALITY CAMERA Painot (voi vaihdella varusteiden mukaan) pyöräpuimurit ilman leikkuupöytää, silppuria ja akanalevitintä, täysi polttoainesäiliö kg Etuakselin renkaat Rengaskoko ø luokka Ulkoleveys 900/60 R 32 m 1,95 3,90 3,90 3,90 3,62 3,62 IF 800/70 R 32 MI m 1,95 3,78 3,78 3,78 3,49 3,49 3,80 800/70 R 32 CHO m 1,95 3,78/ 3,78 3,78 3,49/ 3,49 800/65 R 32 m 1,95 3,78 3,78 3,78 3,49 3,49 710/75 R 34 MI m 1,95 3,65/ 3,65 3,65 3,37/ 3,37 IF 680/85 R 32 MI m 1,95 3,50 3,50 3,50 3,22 3,29 3,22 680/85 R 32 m 1,95 3,50 3,60 3,50 3,50 3,22 3,29 3,22 800/65 R 32 m 1,85 3,86/ 3,86 3,86 3,58/ 3,58 650/75 R 32 m 1,85 3,49 3,49 3,49 3,20 3,20 30,5 L R 32 m 1,85 3,49 3,49 TERRA TRAC 635 mm m 3,49 3,49 TERRA TRAC 735 mm m 3,79 3,79 TERRA TRAC 890 mm m 3,99 3,99 Lisäkorkeutta ja -leveyttä säiliön tyhjennykseen. Taka-akselin renkaat Rengaskoko ø luokka Ulkoleveys 600/65 R 28 IMP m 1,50 3,80 3,80 3,80 3,80 3,49 3,49 VF 620/70 R 26 m 1,50 3,49 3,49 VF 520/75 R 26 MI m 1,50 3,49 3,49 3,49 3,22 3,22 500/85 R 24 IMP m 1,50 3,49 3,49 3,49 3,22 3,49 3,22 600/ IMP m 1,35 3,80 3,80 1 3,80 3,80 3,49 3,49 1 3,49 500/70 R 24 IMP m 1,35 3,49 3,49 3,49 3,49 3,22 3,49 3,22 1 Koneen korkeus yli 4 m 8813 mm / 28,91 ft. (4XL) 8479 mm / 27,82 ft. (3XL) 7902 mm / 25,93 ft. (XXL) 7342 mm / 24,09 ft. (XL) 6838 mm / 22,43 ft. (pitkä) 4148 mm / 13,61 ft mm / 14,32 ft mm / 14,80 ft mm / 15,27 ft mm / 15,76 ft. VARIO 560 (5,56 m / 18,25 ft.) VARIO 620 (6,17 m / 20,25 ft.) VARIO 680 (6,78 m / 22,25 ft.) VARIO 770 (7,69 m / 25,25 ft.) VARIO 930 (9,22 m / 30,25 ft.) CLAAS pyrkii jatkuvasti sovittamaan tuotteensa käytännön vaatimusten mukaisesti. Tästä syystä pidätämme oikeudet muutoksiin. Teknisiä tietoja ja kuvia on pidettävä suuntaa antavina. Kuvissa olevissa koneissa voi olla lisävarusteita. Tämä esite on tarkoitettu maailmanlaajuiseen levitykseen. Tarkista koneiden vakiovarusteet paikalliselta CLAAS-jälleenmyyjältä. Joissakin kuvissa osa suojuksista on irrotettu koneen yksityiskohtien ja toimintojen näyttämiseksi. Konetta ei missään tapauksessa saa käyttää ilman suojuksia. Noudata käyttöohjeessa olevia ohjeita. Kaikki moottorien tekniset tiedot perustuvat pääasiassa eurooppalaiseen pakokaasujen puhdistusnormiin: Stage. Tier-normin nimikettä on tässä esitteessä käytetty ainoastaan asian ymmärtämisen helpottamiseksi. Moottoreita koskevia tietoja ei voida soveltaa markkina-alueilla, joilla noudatetaan tätä normia tiukempia pakokaasupäästöjen rajoja Vakio Lisävaruste Saatavissa Ei saatavissa Vakio Lisävaruste Saatavissa Ei saatavissa Vakio Lisävaruste Saatavissa Ei saatavissa

45 Leikkuupöydät Etuvarusteet VARIO leikkuupöytä VARIO , VARIO 1080, VARIO 930, VARIO 770, VARIO 680, VARIO 620, VARIO 560, VARIO 500 CERIO leikkuupöydät CERIO 930, CERIO 770, CERIO 680, CERIO 620, CERIO 560 Rapsivarustus Kaikkiin C-sarjan ja VARIO-leikkuupöytiin, ei saatavissa CERIO-leikkuupöytiin Taitettavat leikkuupöydät C 540, C 450 SUNSPEED Rivejä 16, 12, 8 MAXFLEX MAXFLEX 930, MAXFLEX 770, MAXFLEX 620, MAXFLEX 560 MAXFLO MAXFLO 1050, MAXFLO 900 VARIO riisileikkuupöytä HD versiona riisin leikkuujärjestelmällä CERIO riisileikkuupöytä HD versiona riisin leikkuujärjestelmällä SWATH UP SWATH UP 450 Etuvarusteen variaattorikäyttö (sähköhydraulinen) r/min Etuvarusteen porrastettu voimansiirto r/min 332, 420 Leikkuupöydän aktiivijarru C-sarjan leikkuupöydät Tehollinen leikkuuleveys Voimansiirto Taittuvat jakajat Terän ja syöttöruuvin väli mm , käsisäätö Terän iskutaajuus iskua/min 1218 Monisormisyöttöruuvi Hydraulinen peruutus Leikkuupöytäautomatiikka CONTOUR AUTO CONTOUR Kaatokelan nopeussäätö Kaatokelan korkeussäätö Pysäköintiasento Automaattinen käyttöasento Varaterä Laonnostimet CERIO 930 (9,22 m), CERIO 770 (7,70 m), CERIO 680 (6,78 m), CERIO 620 (6,17 m), CERIO 560 (5,56 m) Toispuolinen vaihteistokäyttö Leikkuupöydät VARIO leikkuupöytä Tehollinen leikkuuleveys Voimansiirto VARIO 1230 (12,27 m), VARIO 1080 (10,74 m) VARIO 930 (9,22 m), VARIO 770 (7,70 m), VARIO 680 (6,78 m), VARIO 620 (6,17 m), VARIO 560 (5,56 m), VARIO 500 (4,95 m) Molemminpuolinen, synkronoitu Toispuolinen vaihteistokäyttö vaihteistokäyttö Taittuvat jakajat Terän ja syöttöruuvin väli mm , 700 mm portaaton siirto , 700 mm portaaton siirto Teräpalkki Jaettu, molemminpuolinen, synkronoitu käyttö Täysleveä Terän iskutaajuus iskua/min Kaatokela- ja kierukkalaakerointi Jaettu kaatokela ja syöttökierukka Täysleveä kaatokela ja kierukka keskilaakeroinnilla Syöttökierukan halkaisija Leikkuupöytäautomatiikka CONTOUR AUTO CONTOUR Kaatokelan nopeussäätö Kaatokelan korkeussäätö Kaatokelan eteen-taakse säätö Leikkuupöydän asento Pysäköintiasento Varaterä Laonnostimet 1 Vain LEXION 670 TERRA TRAC Vakio Lisävaruste Saatavissa Ei saatavissa Vakio Lisävaruste Saatavissa Ei saatavissa

46 Ensuring a better harvest. Konekesko PL Vantaa KK ME 0618
