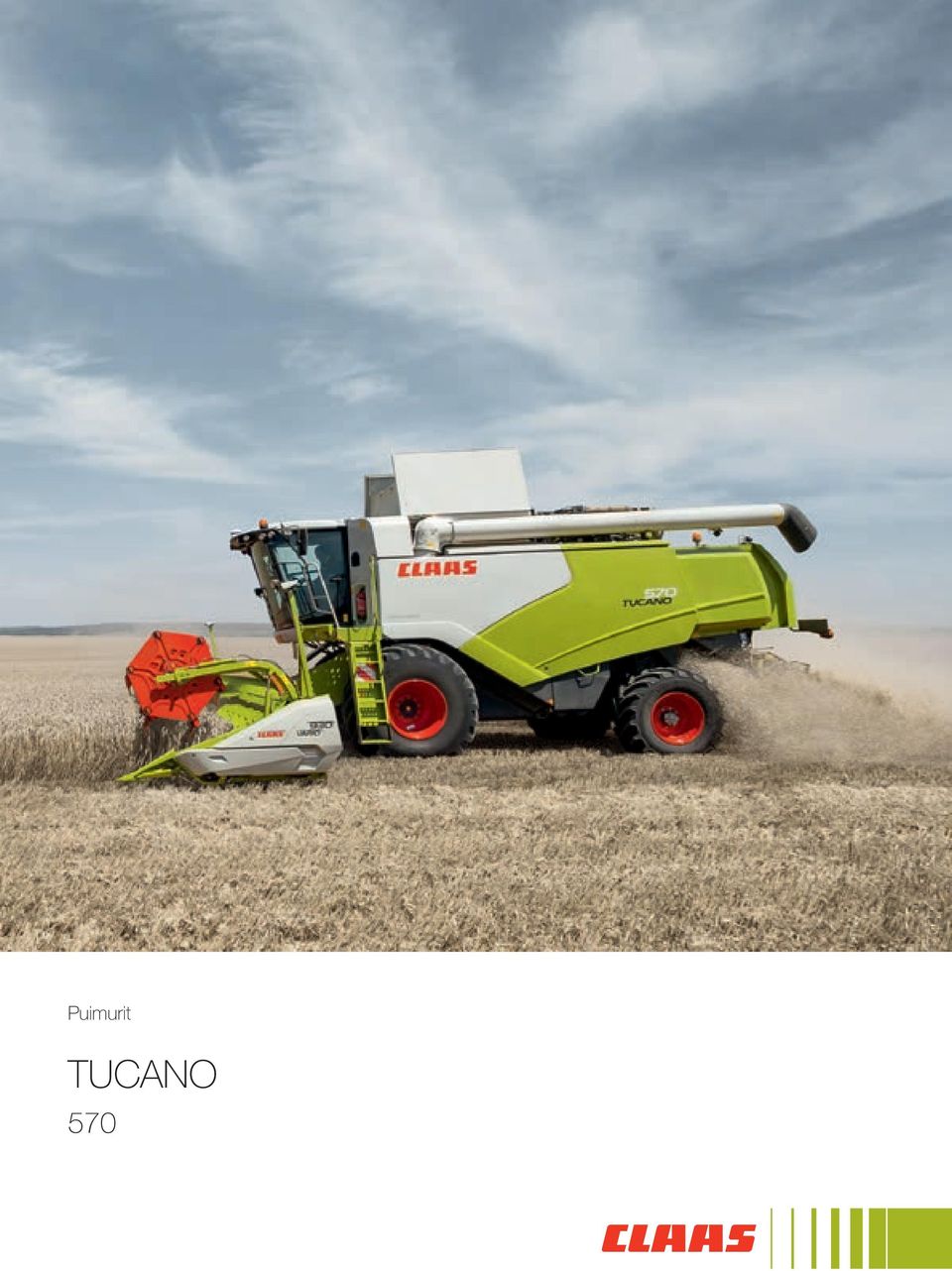

1 Puimurit TUCANO 570

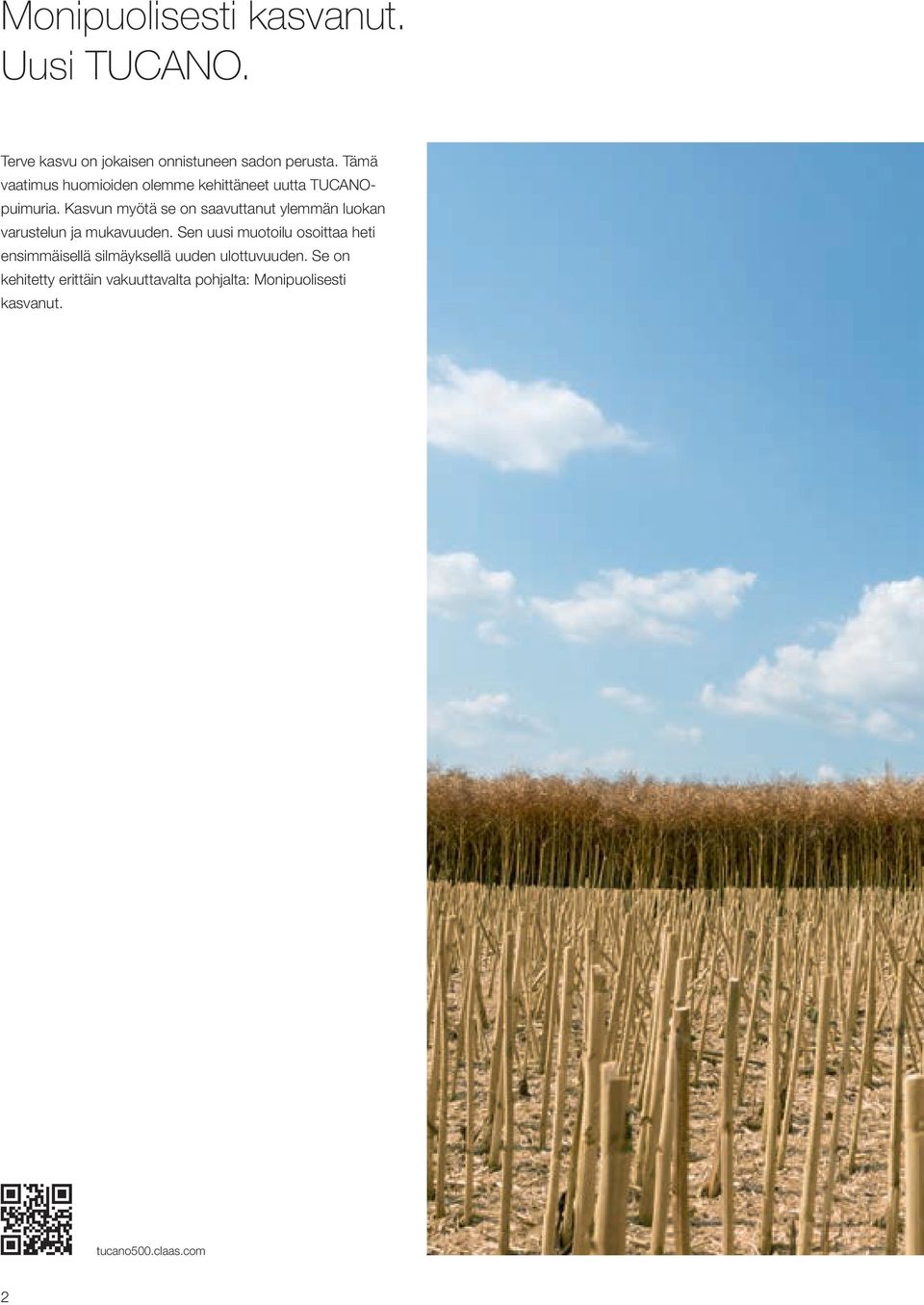

2 Monipuolisesti kasvanut. Uusi TUCANO. Terve kasvu on jokaisen onnistuneen sadon perusta. Tämä vaatimus huomioiden olemme kehittäneet uutta TUCANOpuimuria. Kasvun myötä se on saavuttanut ylemmän luokan varustelun ja mukavuuden. Sen uusi muotoilu osoittaa heti ensimmäisellä silmäyksellä uuden ulottuvuuden. Se on kehitetty erittäin vakuuttavalta pohjalta: Monipuolisesti kasvanut. tucano500.claas.com 2

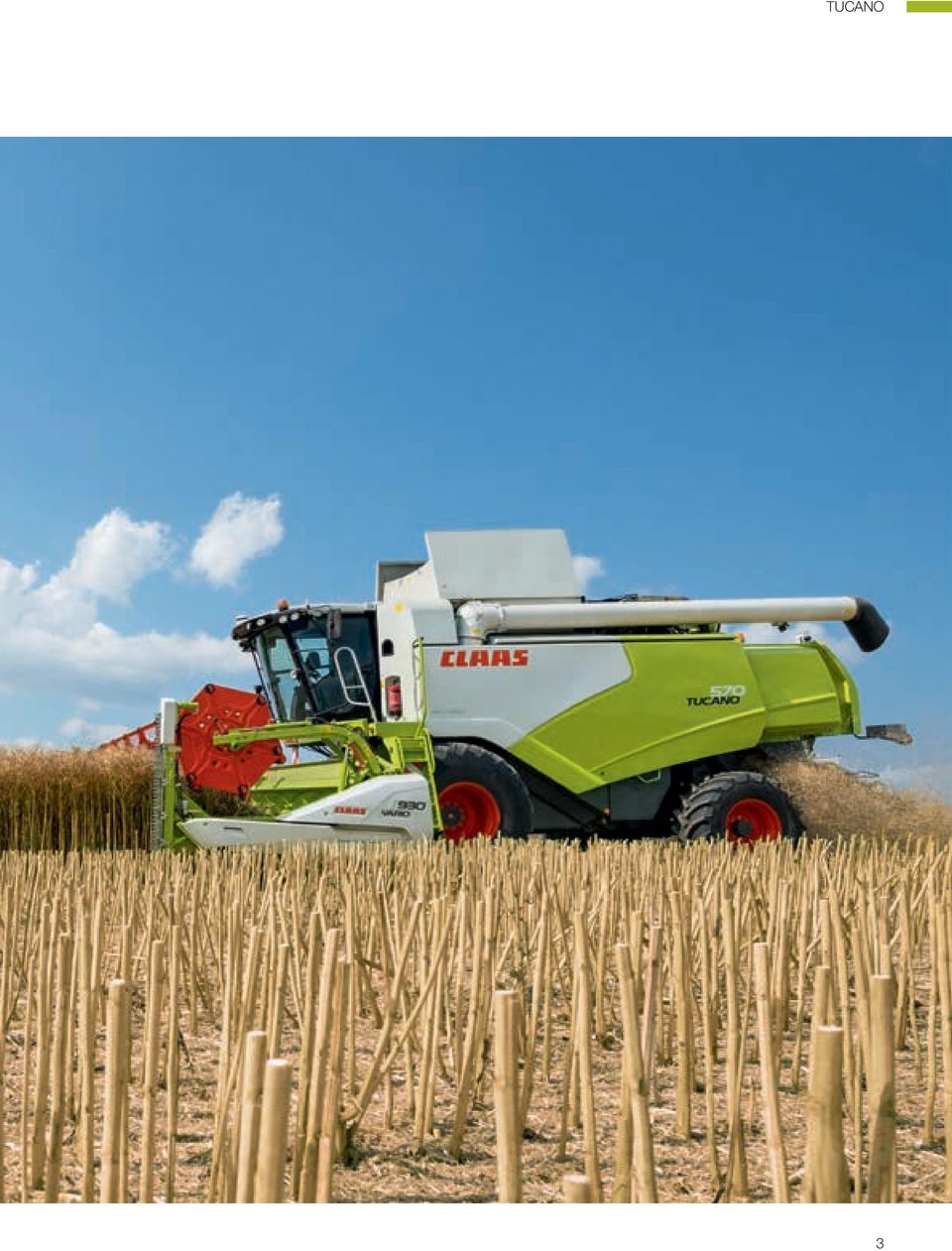

3 TUCANO 3

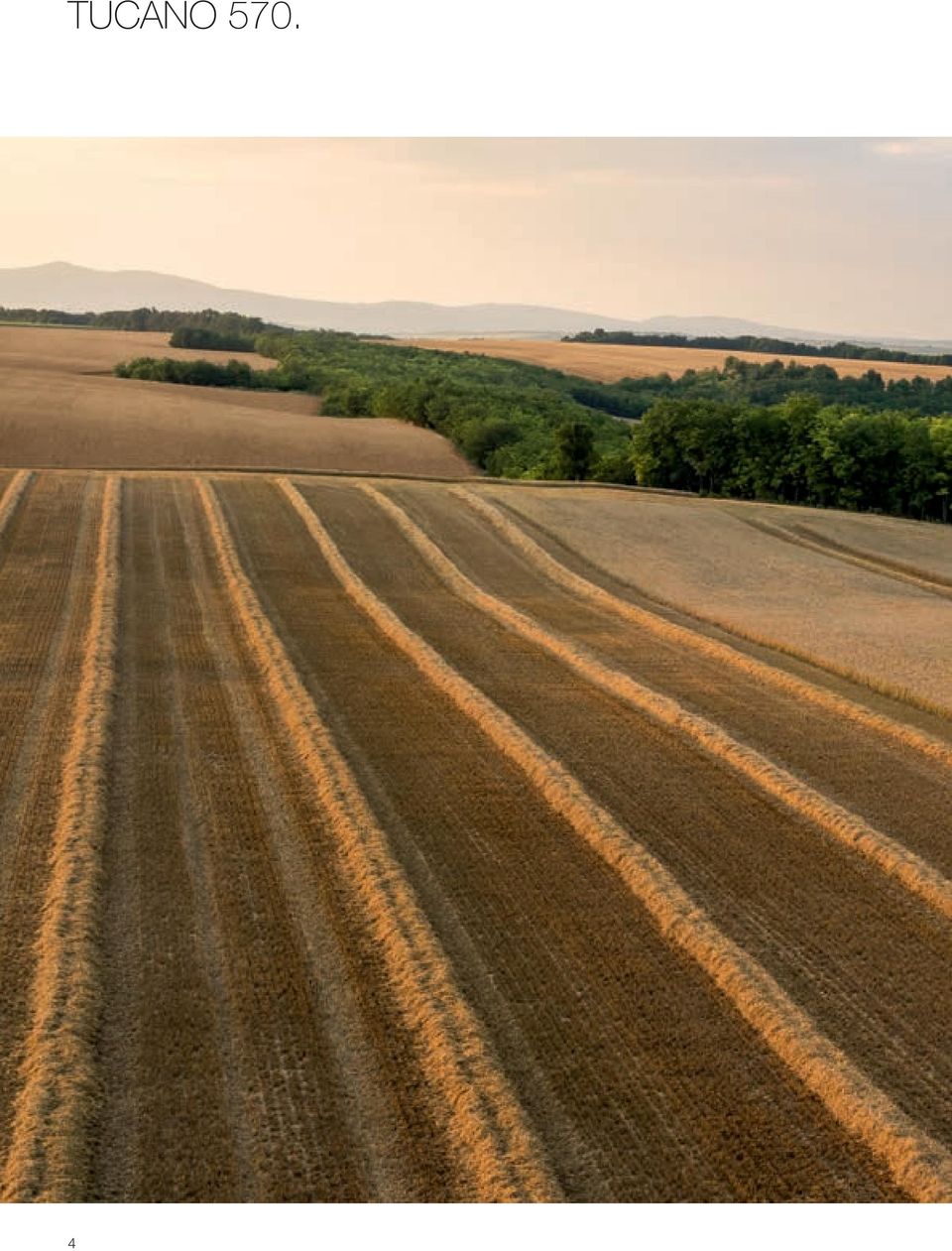

4 TUCANO

5 Sisältö Ohjaamo 6 EASY 10 CEBIS 12 CEBIS, monitoimikahva, CMOTION 14 TELEMATICS 16 Satokartoitus, tehtävähallinta 18 Automaattinen ohjausjärjestelmä 20 Etuvarusteet 22 Leikkuupöytä 24 VARIO-leikkuupöytä, rapsileikkuupöytä 26 VARIO 930 / 770, CERIO leikkuupöydät 28 CONSPEED, CONSPEED LINEAR 30 SUNSPEED, SWATH UP 32 Riisileikkuupöytä, FLEX 34 Leikkuupöytäautomatiikka 36 Puintikoneisto 38 APS HYBRID SYSTEM 40 APS-puintijärjestelmä 42 ROTO PLUS 44 Puhdistus 48 Viljasäiliö, QUANTIMETER, PROFI CAM 50 Olkien käsittely 52 CLAAS POWER SYSTEMS 54 Moottori, voimansiirto 56 4-veto, keskusvoitelujärjestelmä 58 Rengasvarustus, huolto 60 First CLAAS Service 62 Tekniikan yksityiskohtia 64 Perustelut 66 Tekniset tiedot 67 5

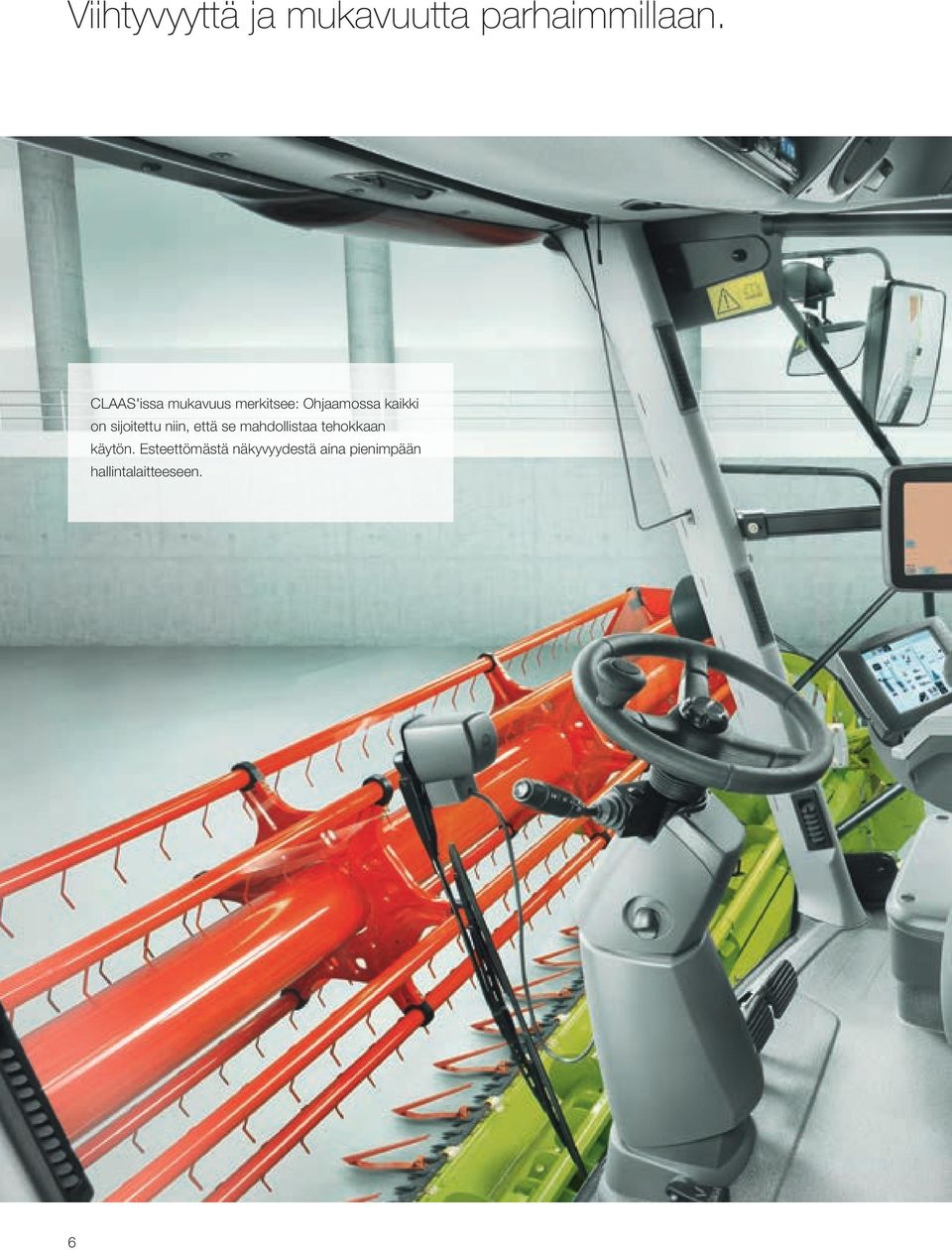

6 Viihtyvyyttä ja mukavuutta parhaimmillaan. CLAAS'issa mukavuus merkitsee: Ohjaamossa kaikki on sijoitettu niin, että se mahdollistaa tehokkaan käytön. Esteettömästä näkyvyydestä aina pienimpään hallintalaitteeseen. 6

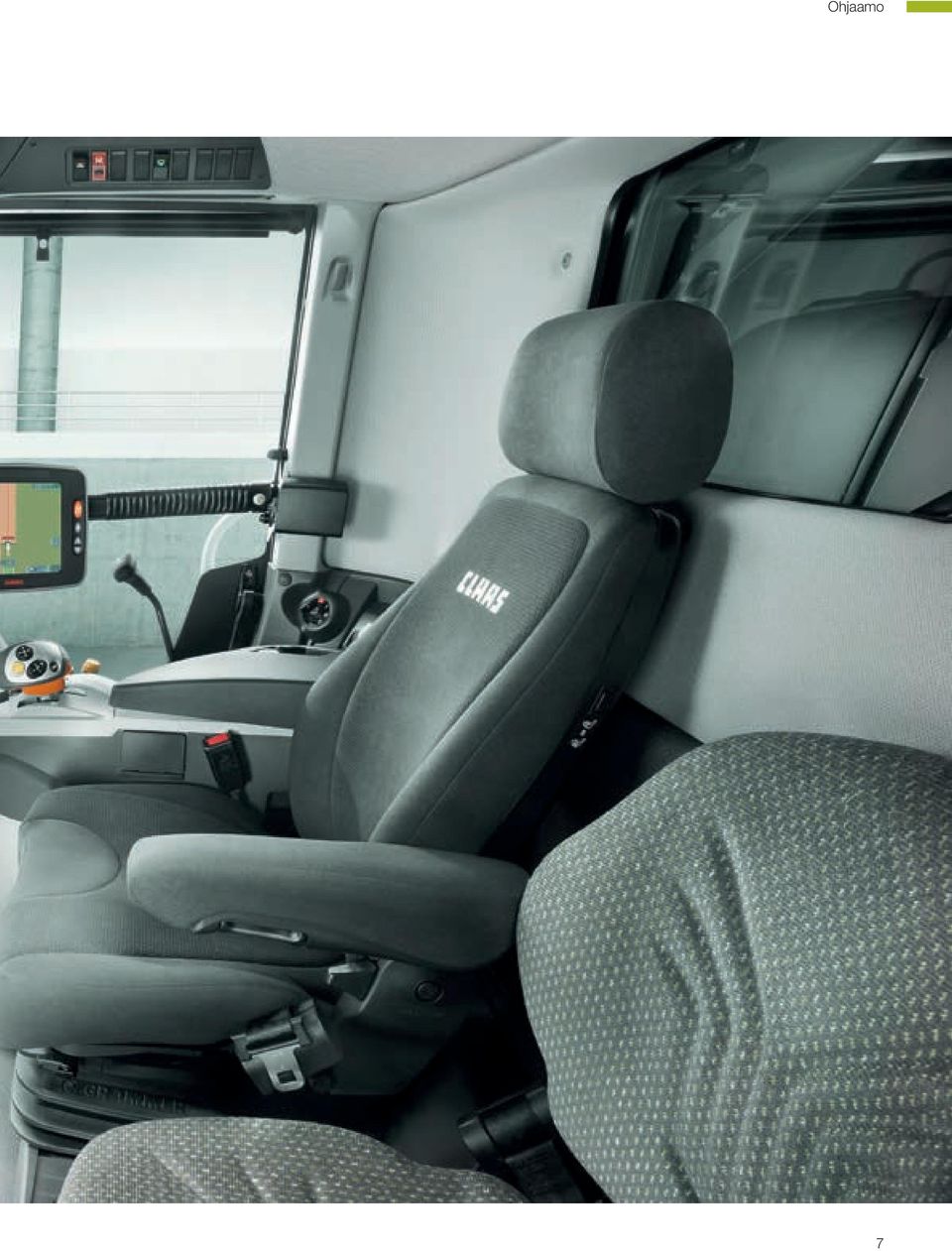

7 Ohjaamo 7

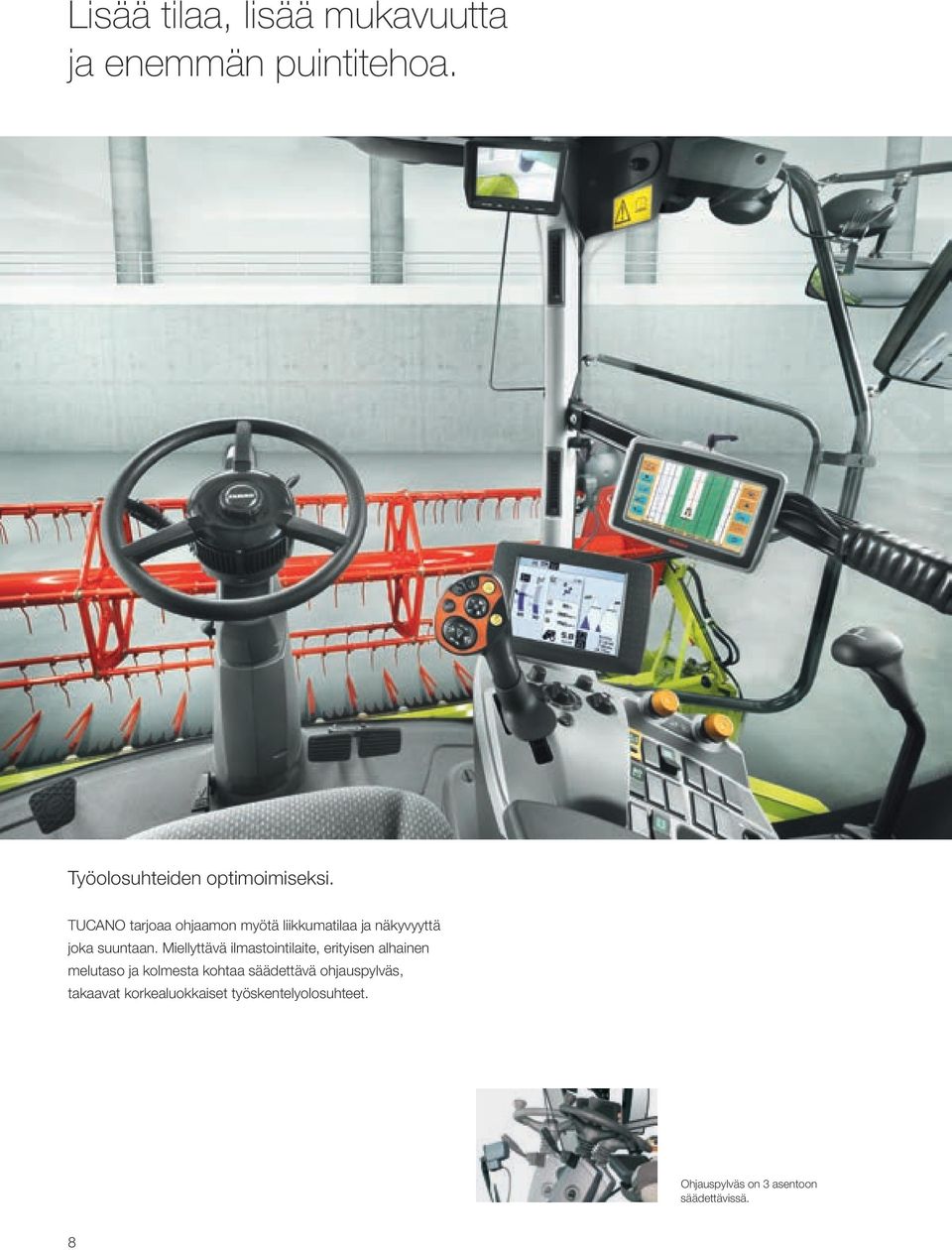

8 Lisää tilaa, lisää mukavuutta ja enemmän puintitehoa. Työolosuhteiden optimoimiseksi. TUCANO tarjoaa ohjaamon myötä liikkumatilaa ja näkyvyyttä joka suuntaan. Miellyttävä ilmastointilaite, erityisen alhainen melutaso ja kolmesta kohtaa säädettävä ohjauspylväs, takaavat korkealuokkaiset työskentelyolosuhteet. Ohjauspylväs on 3 asentoon säädettävissä. 8

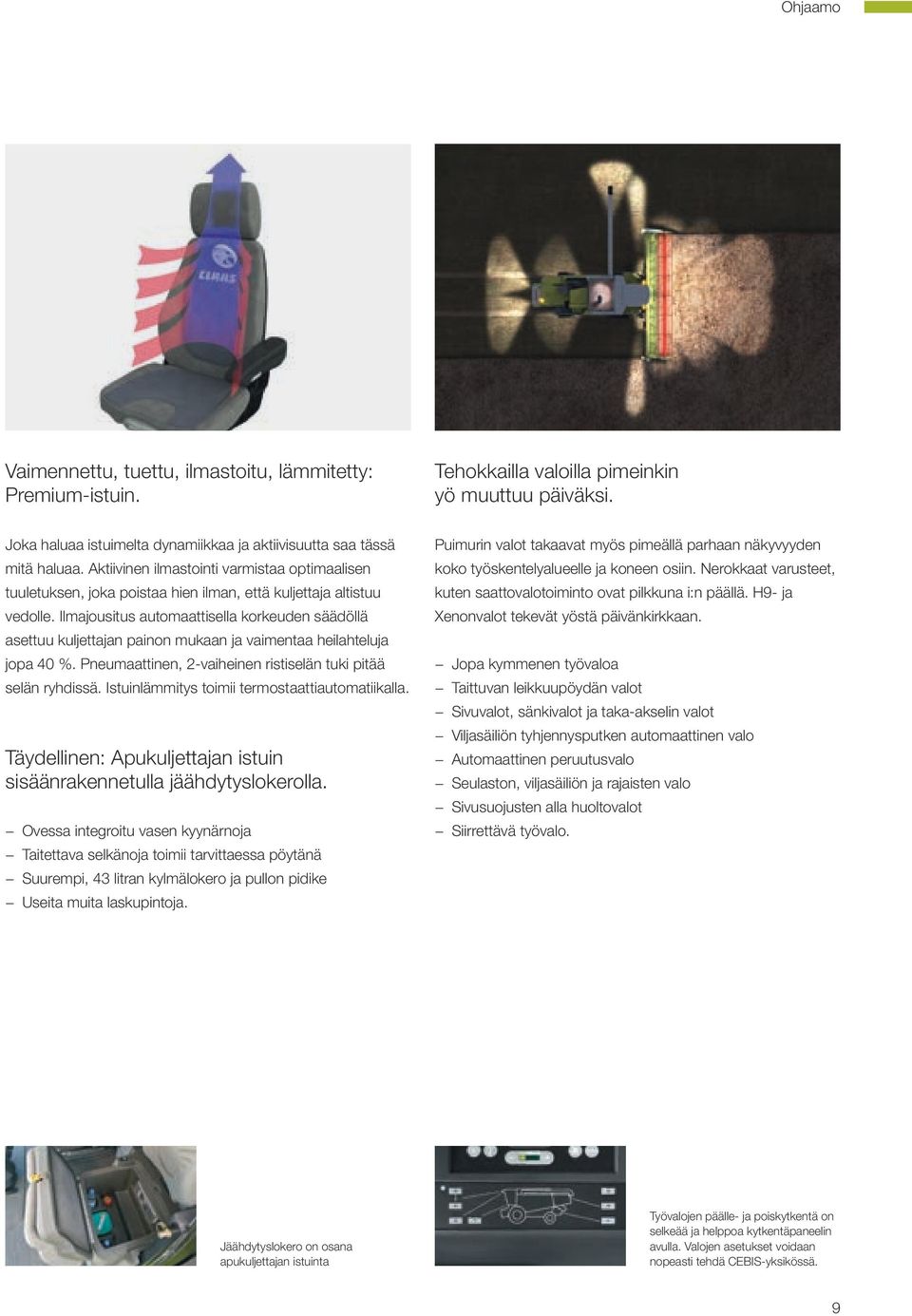

9 Ohjaamo Vaimennettu, tuettu, ilmastoitu, lämmitetty: Premium-istuin. Tehokkailla valoilla pimeinkin yö muuttuu päiväksi. Joka haluaa istuimelta dynamiikkaa ja aktiivisuutta saa tässä mitä haluaa. Aktiivinen ilmastointi varmistaa optimaalisen tuuletuksen, joka poistaa hien ilman, että kuljettaja altistuu vedolle. Ilmajousitus automaattisella korkeuden säädöllä asettuu kuljettajan painon mukaan ja vaimentaa heilahteluja jopa 40 %. Pneumaattinen, 2-vaiheinen ristiselän tuki pitää selän ryhdissä. Istuinlämmitys toimii termostaattiautomatiikalla. Täydellinen: Apukuljettajan istuin sisäänrakennetulla jäähdytyslokerolla. Ovessa integroitu vasen kyynärnoja Taitettava selkänoja toimii tarvittaessa pöytänä Suurempi, 43 litran kylmälokero ja pullon pidike Useita muita laskupintoja. Puimurin valot takaavat myös pimeällä parhaan näkyvyyden koko työskentelyalueelle ja koneen osiin. Nerokkaat varusteet, kuten saattovalotoiminto ovat pilkkuna i:n päällä. H9- ja Xenonvalot tekevät yöstä päivänkirkkaan. Jopa kymmenen työvaloa Taittuvan leikkuupöydän valot Sivuvalot, sänkivalot ja taka-akselin valot Viljasäiliön tyhjennysputken automaattinen valo Automaattinen peruutusvalo Seulaston, viljasäiliön ja rajaisten valo Sivusuojusten alla huoltovalot Siirrettävä työvalo. Jäähdytyslokero on osana apukuljettajan istuinta Työvalojen päälle- ja poiskytkentä on selkeää ja helppoa kytkentäpaneelin avulla. Valojen asetukset voidaan nopeasti tehdä CEBIS-yksikössä. 9

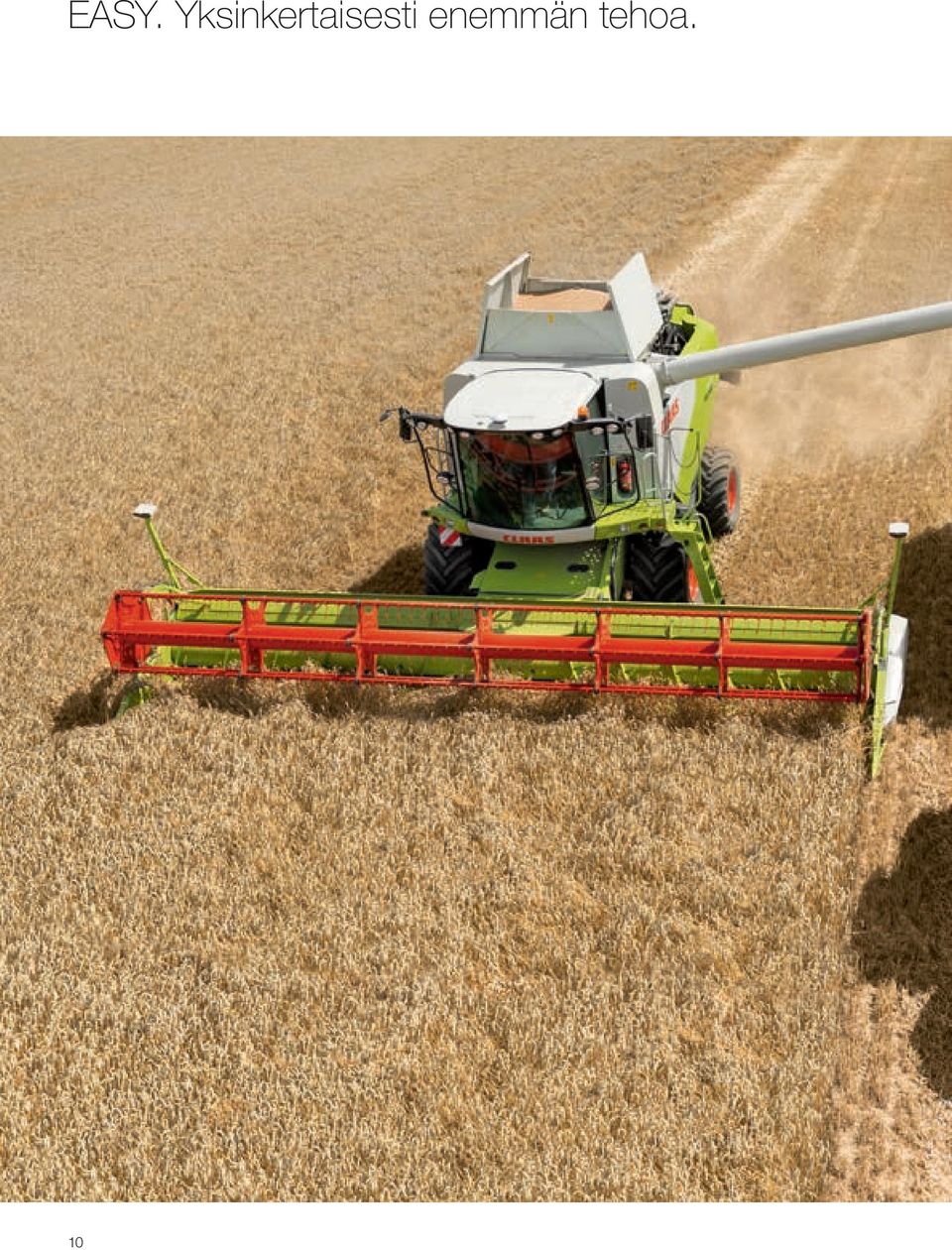

10 EASY. Yksinkertaisesti enemmän tehoa. 10

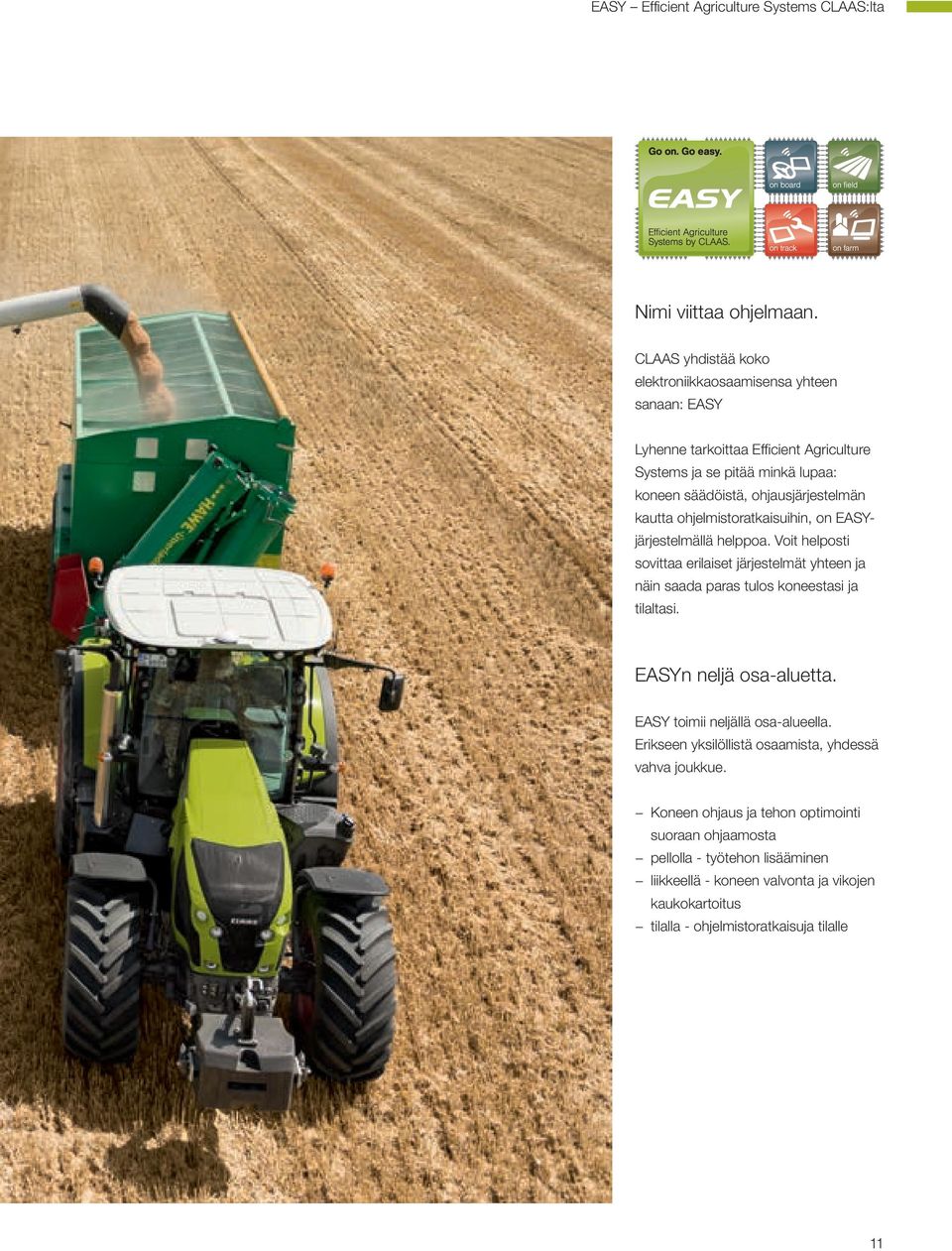

11 EASY Efficient Agriculture Systems CLAAS:lta Nimi viittaa ohjelmaan. CLAAS yhdistää koko elektroniikkaosaamisensa yhteen sanaan: EASY Lyhenne tarkoittaa Efficient Agriculture Systems ja se pitää minkä lupaa: koneen säädöistä, ohjausjärjestelmän kautta ohjelmistoratkaisuihin, on EASYjärjestelmällä helppoa. Voit helposti sovittaa erilaiset järjestelmät yhteen ja näin saada paras tulos koneestasi ja tilaltasi. EASYn neljä osa-aluetta. EASY toimii neljällä osa-alueella. Erikseen yksilöllistä osaamista, yhdessä vahva joukkue. Koneen ohjaus ja tehon optimointi suoraan ohjaamosta pellolla - työtehon lisääminen liikkeellä - koneen valvonta ja vikojen kaukokartoitus tilalla - ohjelmistoratkaisuja tilalle 11

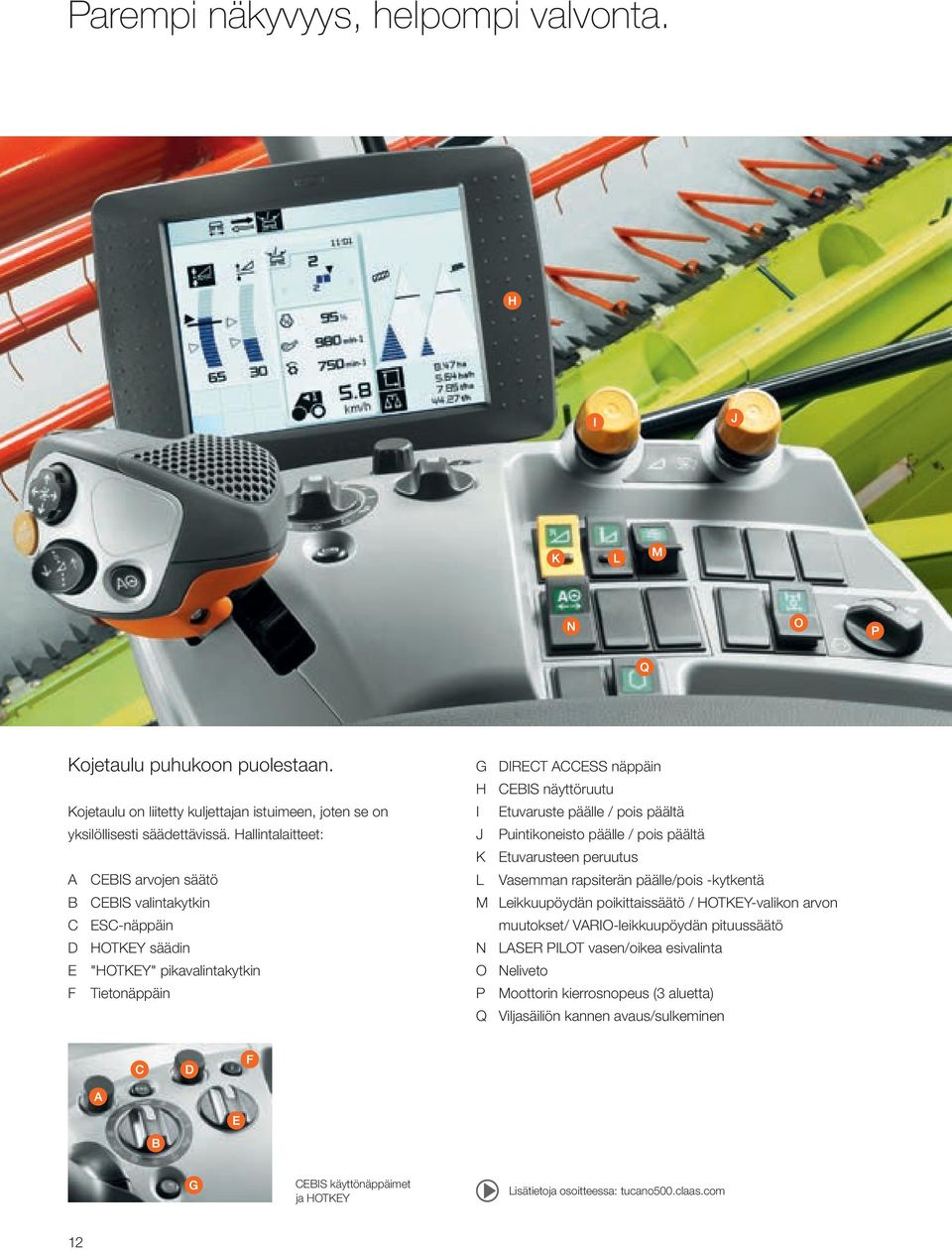

12 Parempi näkyvyys, helpompi valvonta. Kojetaulu puhukoon puolestaan. Kojetaulu on liitetty kuljettajan istuimeen, joten se on yksilöllisesti säädettävissä. Hallintalaitteet: A CEBIS arvojen säätö B CEBIS valintakytkin C ESC-näppäin D HOTKEY säädin E "HOTKEY" pikavalintakytkin F Tietonäppäin G DIRECT ACCESS näppäin H CEBIS näyttöruutu I Etuvaruste päälle / pois päältä J Puintikoneisto päälle / pois päältä K Etuvarusteen peruutus L Vasemman rapsiterän päälle/pois -kytkentä M Leikkuupöydän poikittaissäätö / HOTKEY-valikon arvon muutokset/ VARIO-leikkuupöydän pituussäätö N LASER PILOT vasen/oikea esivalinta O Neliveto P Moottorin kierrosnopeus (3 aluetta) Q Viljasäiliön kannen avaus/sulkeminen CEBIS käyttönäppäimet ja HOTKEY Lisätietoja osoitteessa: tucano500.claas.com 12

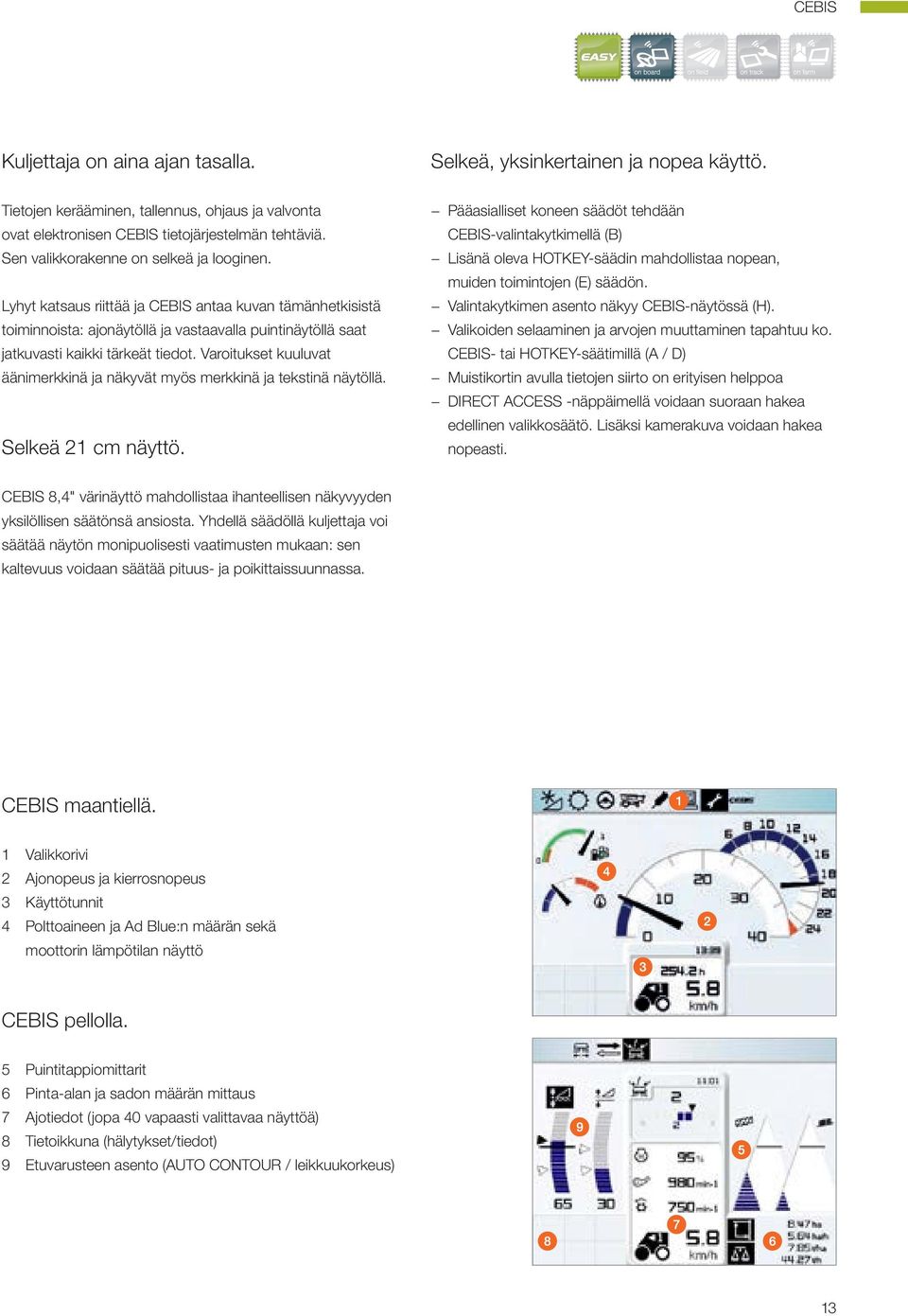

13 CEBIS Kuljettaja on aina ajan tasalla. Selkeä, yksinkertainen ja nopea käyttö. Tietojen kerääminen, tallennus, ohjaus ja valvonta ovat elektronisen CEBIS tietojärjestelmän tehtäviä. Sen valikkorakenne on selkeä ja looginen. Lyhyt katsaus riittää ja CEBIS antaa kuvan tämänhetkisistä toiminnoista: ajonäytöllä ja vastaavalla puintinäytöllä saat jatkuvasti kaikki tärkeät tiedot. Varoitukset kuuluvat äänimerkkinä ja näkyvät myös merkkinä ja tekstinä näytöllä. Selkeä 21 cm näyttö. Pääasialliset koneen säädöt tehdään CEBIS-valintakytkimellä (B) Lisänä oleva HOTKEY-säädin mahdollistaa nopean, muiden toimintojen (E) säädön. Valintakytkimen asento näkyy CEBIS-näytössä (H). Valikoiden selaaminen ja arvojen muuttaminen tapahtuu ko. CEBIS- tai HOTKEY-säätimillä (A / D) Muistikortin avulla tietojen siirto on erityisen helppoa DIRECT ACCESS -näppäimellä voidaan suoraan hakea edellinen valikkosäätö. Lisäksi kamerakuva voidaan hakea nopeasti. CEBIS 8,4" värinäyttö mahdollistaa ihanteellisen näkyvyyden yksilöllisen säätönsä ansiosta. Yhdellä säädöllä kuljettaja voi säätää näytön monipuolisesti vaatimusten mukaan: sen kaltevuus voidaan säätää pituus- ja poikittaissuunnassa. CEBIS maantiellä. 1 Valikkorivi 2 Ajonopeus ja kierrosnopeus 3 Käyttötunnit 4 Polttoaineen ja Ad Blue:n määrän sekä moottorin lämpötilan näyttö CEBIS pellolla. 5 Puintitappiomittarit 6 Pinta-alan ja sadon määrän mittaus 7 Ajotiedot (jopa 40 vapaasti valittavaa näyttöä) 8 Tietoikkuna (hälytykset/tiedot) 9 Etuvarusteen asento (AUTO CONTOUR / leikkuukorkeus) 13

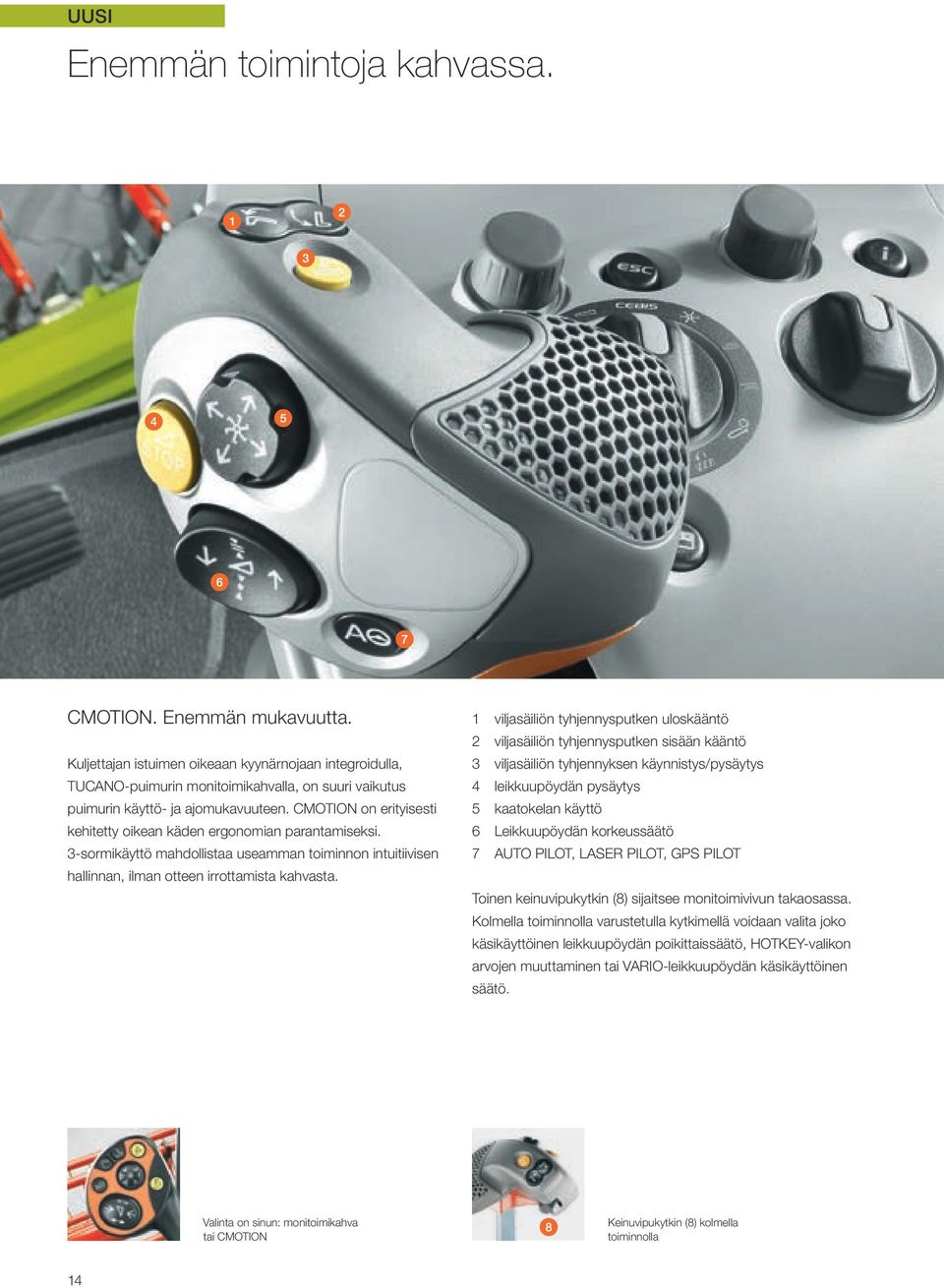

14 UUSI Enemmän toimintoja kahvassa. CMOTION. Enemmän mukavuutta. Kuljettajan istuimen oikeaan kyynärnojaan integroidulla, TUCANO-puimurin monitoimikahvalla, on suuri vaikutus puimurin käyttö- ja ajomukavuuteen. CMOTION on erityisesti kehitetty oikean käden ergonomian parantamiseksi. 3-sormikäyttö mahdollistaa useamman toiminnon intuitiivisen hallinnan, ilman otteen irrottamista kahvasta. 1 viljasäiliön tyhjennysputken uloskääntö 2 viljasäiliön tyhjennysputken sisään kääntö 3 viljasäiliön tyhjennyksen käynnistys/pysäytys 4 leikkuupöydän pysäytys 5 kaatokelan käyttö 6 Leikkuupöydän korkeussäätö 7 AUTO PILOT, LASER PILOT, GPS PILOT Toinen keinuvipukytkin (8) sijaitsee monitoimivivun takaosassa. Kolmella toiminnolla varustetulla kytkimellä voidaan valita joko käsikäyttöinen leikkuupöydän poikittaissäätö, HOTKEY-valikon arvojen muuttaminen tai VARIO-leikkuupöydän käsikäyttöinen säätö. Valinta on sinun: monitoimikahva tai CMOTION Keinuvipukytkin (8) kolmella toiminnolla 14

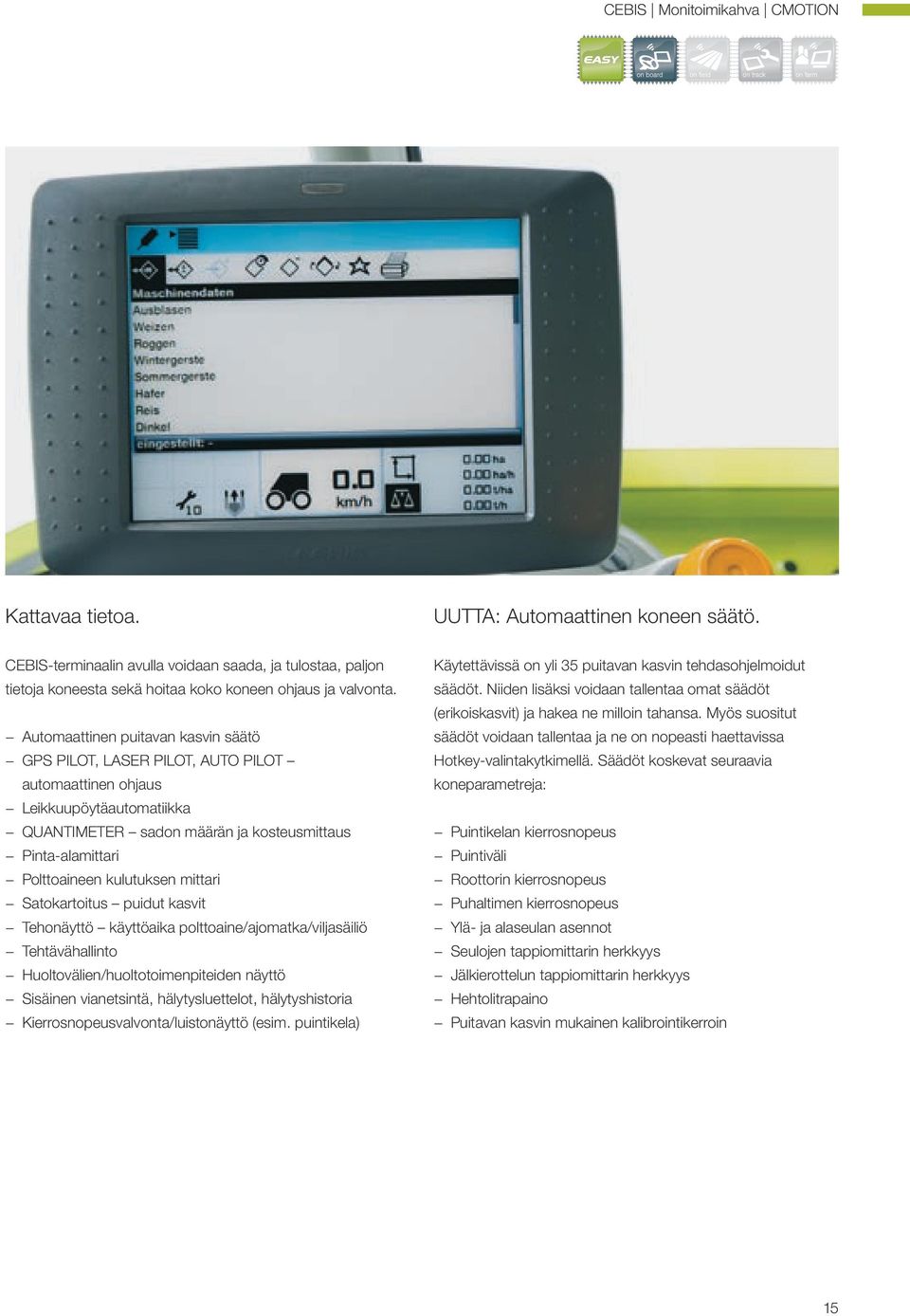

15 CEBIS Monitoimikahva CMOTION Kattavaa tietoa. UUTTA: Automaattinen koneen säätö. CEBIS-terminaalin avulla voidaan saada, ja tulostaa, paljon tietoja koneesta sekä hoitaa koko koneen ohjaus ja valvonta. Automaattinen puitavan kasvin säätö GPS PILOT, LASER PILOT, AUTO PILOT automaattinen ohjaus Leikkuupöytäautomatiikka QUANTIMETER sadon määrän ja kosteusmittaus Pinta-alamittari Polttoaineen kulutuksen mittari Satokartoitus puidut kasvit Tehonäyttö käyttöaika polttoaine/ajomatka/viljasäiliö Tehtävähallinto Huoltovälien/huoltotoimenpiteiden näyttö Sisäinen vianetsintä, hälytysluettelot, hälytyshistoria Kierrosnopeusvalvonta/luistonäyttö (esim. puintikela) Käytettävissä on yli 35 puitavan kasvin tehdasohjelmoidut säädöt. Niiden lisäksi voidaan tallentaa omat säädöt (erikoiskasvit) ja hakea ne milloin tahansa. Myös suositut säädöt voidaan tallentaa ja ne on nopeasti haettavissa Hotkey-valintakytkimellä. Säädöt koskevat seuraavia koneparametreja: Puintikelan kierrosnopeus Puintiväli Roottorin kierrosnopeus Puhaltimen kierrosnopeus Ylä- ja alaseulan asennot Seulojen tappiomittarin herkkyys Jälkierottelun tappiomittarin herkkyys Hehtolitrapaino Puitavan kasvin mukainen kalibrointikerroin 15

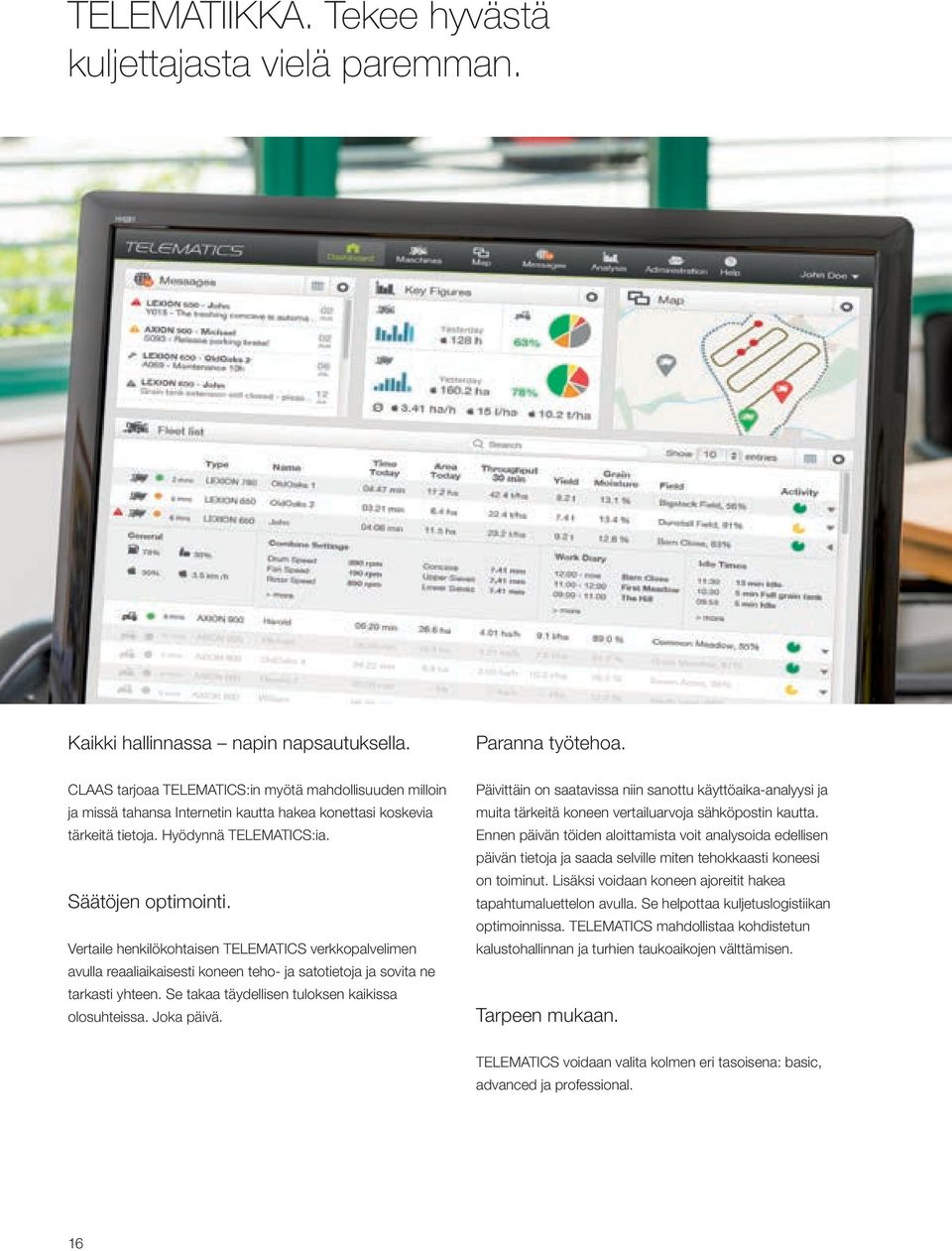

16 TELEMATIIKKA. Tekee hyvästä kuljettajasta vielä paremman. Kaikki hallinnassa napin napsautuksella. Paranna työtehoa. CLAAS tarjoaa TELEMATICS:in myötä mahdollisuuden milloin ja missä tahansa Internetin kautta hakea konettasi koskevia tärkeitä tietoja. Hyödynnä TELEMATICS:ia. Säätöjen optimointi. Vertaile henkilökohtaisen TELEMATICS verkkopalvelimen avulla reaaliaikaisesti koneen teho- ja satotietoja ja sovita ne tarkasti yhteen. Se takaa täydellisen tuloksen kaikissa olosuhteissa. Joka päivä. Päivittäin on saatavissa niin sanottu käyttöaika-analyysi ja muita tärkeitä koneen vertailuarvoja sähköpostin kautta. Ennen päivän töiden aloittamista voit analysoida edellisen päivän tietoja ja saada selville miten tehokkaasti koneesi on toiminut. Lisäksi voidaan koneen ajoreitit hakea tapahtumaluettelon avulla. Se helpottaa kuljetuslogistiikan optimoinnissa. TELEMATICS mahdollistaa kohdistetun kalustohallinnan ja turhien taukoaikojen välttämisen. Tarpeen mukaan. TELEMATICS voidaan valita kolmen eri tasoisena: basic, advanced ja professional. 16

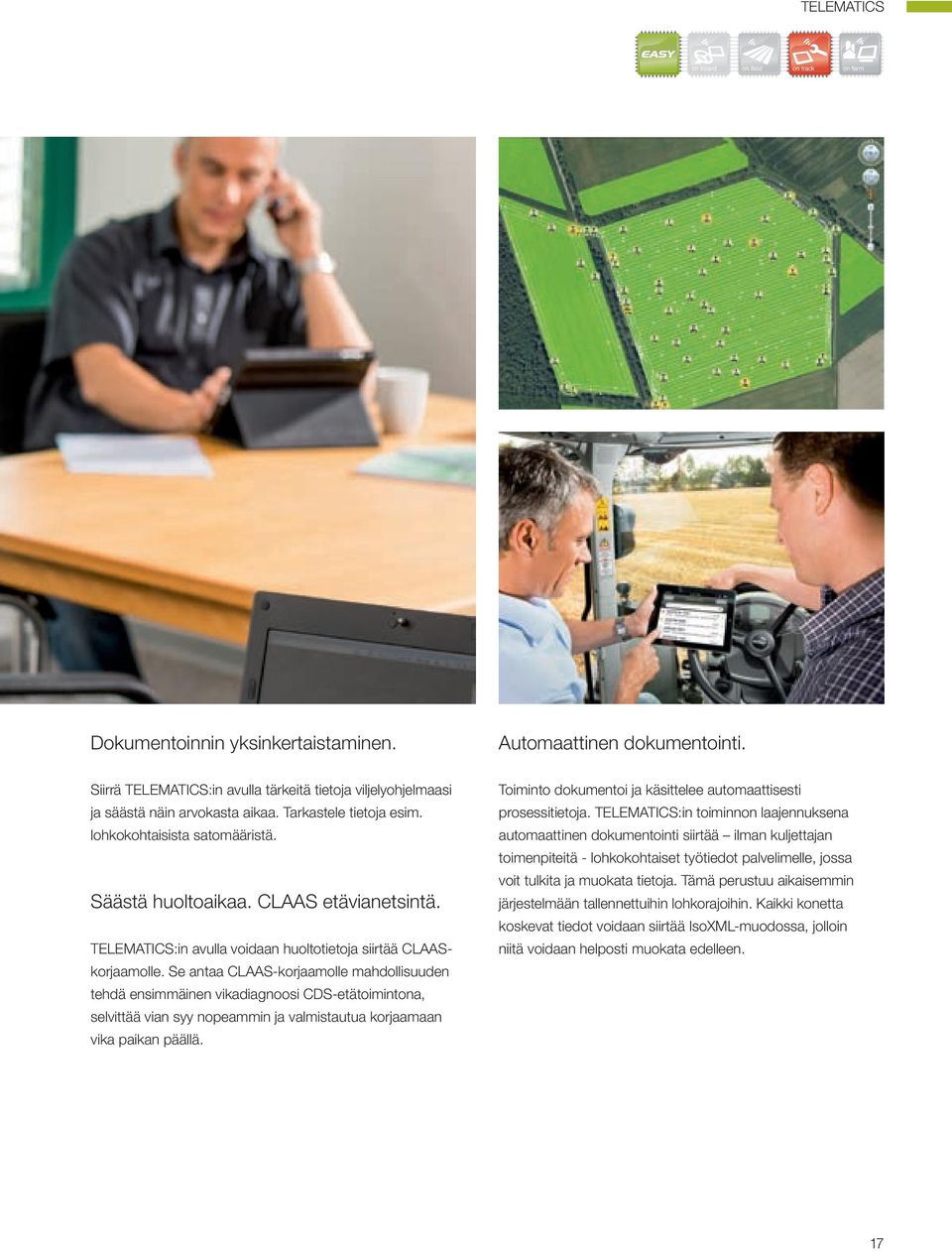

17 TELEMATICS Dokumentoinnin yksinkertaistaminen. Automaattinen dokumentointi. Siirrä TELEMATICS:in avulla tärkeitä tietoja viljelyohjelmaasi ja säästä näin arvokasta aikaa. Tarkastele tietoja esim. lohkokohtaisista satomääristä. Säästä huoltoaikaa. CLAAS etävianetsintä. TELEMATICS:in avulla voidaan huoltotietoja siirtää CLAASkorjaamolle. Se antaa CLAAS-korjaamolle mahdollisuuden tehdä ensimmäinen vikadiagnoosi CDS-etätoimintona, selvittää vian syy nopeammin ja valmistautua korjaamaan vika paikan päällä. Toiminto dokumentoi ja käsittelee automaattisesti prosessitietoja. TELEMATICS:in toiminnon laajennuksena automaattinen dokumentointi siirtää ilman kuljettajan toimenpiteitä - lohkokohtaiset työtiedot palvelimelle, jossa voit tulkita ja muokata tietoja. Tämä perustuu aikaisemmin järjestelmään tallennettuihin lohkorajoihin. Kaikki konetta koskevat tiedot voidaan siirtää IsoXML-muodossa, jolloin niitä voidaan helposti muokata edelleen. 17

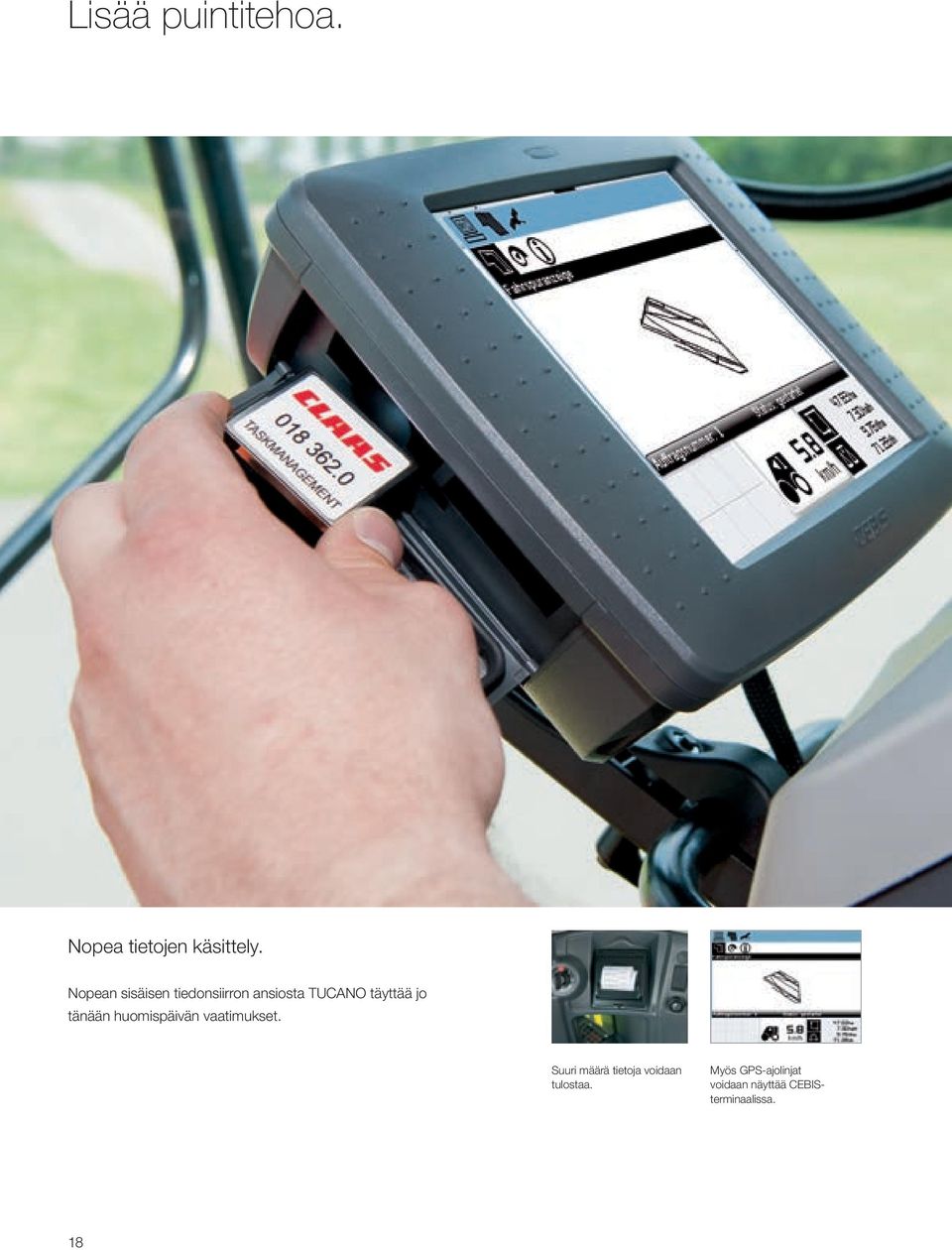

18 Lisää puintitehoa. Nopea tietojen käsittely. Nopean sisäisen tiedonsiirron ansiosta TUCANO täyttää jo tänään huomispäivän vaatimukset. Suuri määrä tietoja voidaan tulostaa. Myös GPS-ajolinjat voidaan näyttää CEBISterminaalissa. 18

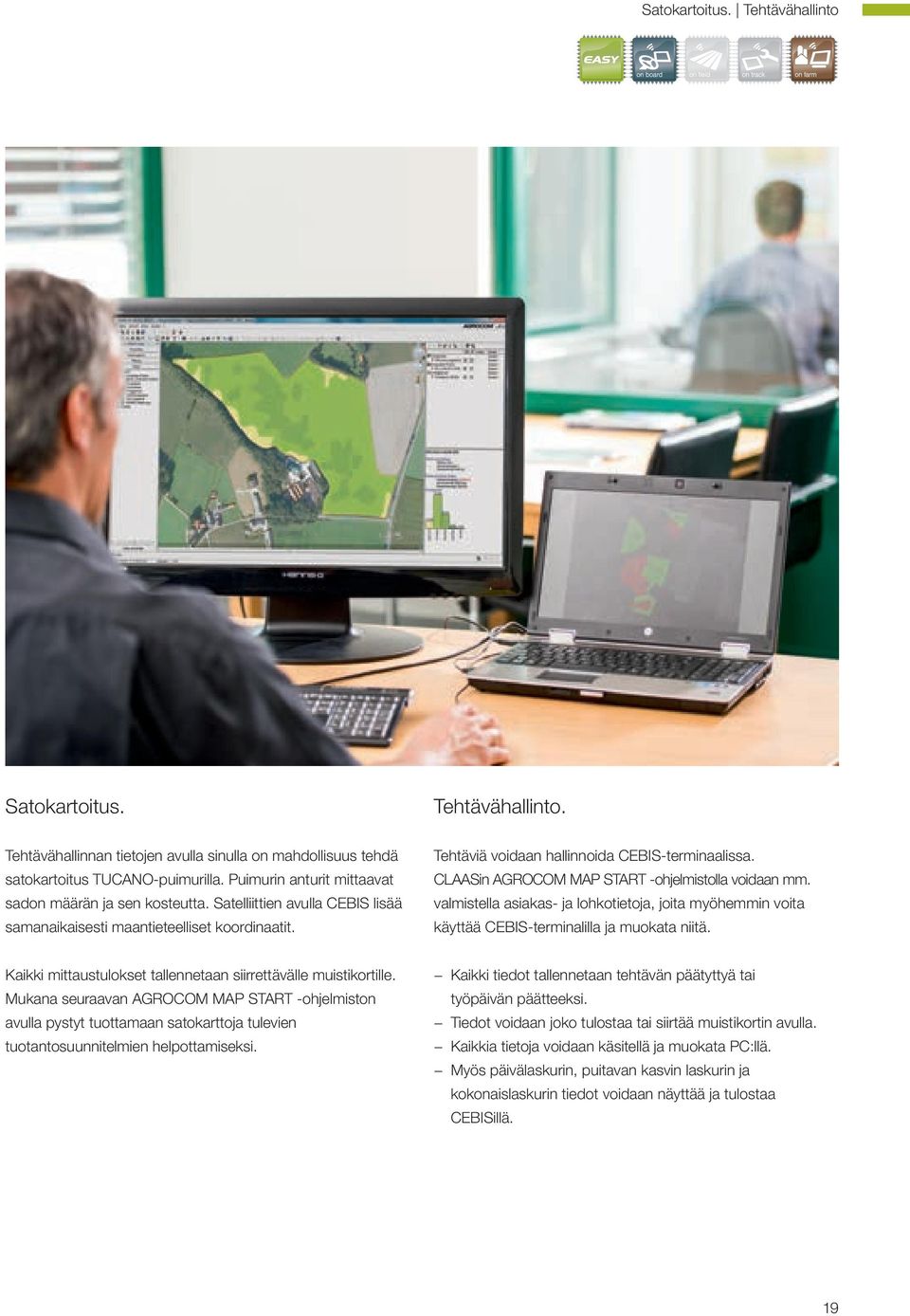

19 Satokartoitus. Tehtävähallinto Satokartoitus. Tehtävähallinto. Tehtävähallinnan tietojen avulla sinulla on mahdollisuus tehdä satokartoitus TUCANO-puimurilla. Puimurin anturit mittaavat sadon määrän ja sen kosteutta. Satelliittien avulla CEBIS lisää samanaikaisesti maantieteelliset koordinaatit. Tehtäviä voidaan hallinnoida CEBIS-terminaalissa. CLAASin AGROCOM MAP START -ohjelmistolla voidaan mm. valmistella asiakas- ja lohkotietoja, joita myöhemmin voita käyttää CEBIS-terminalilla ja muokata niitä. Kaikki mittaustulokset tallennetaan siirrettävälle muistikortille. Mukana seuraavan AGROCOM MAP START -ohjelmiston avulla pystyt tuottamaan satokarttoja tulevien tuotantosuunnitelmien helpottamiseksi. Kaikki tiedot tallennetaan tehtävän päätyttyä tai työpäivän päätteeksi. Tiedot voidaan joko tulostaa tai siirtää muistikortin avulla. Kaikkia tietoja voidaan käsitellä ja muokata PC:llä. Myös päivälaskurin, puitavan kasvin laskurin ja kokonaislaskurin tiedot voidaan näyttää ja tulostaa CEBISillä. 19

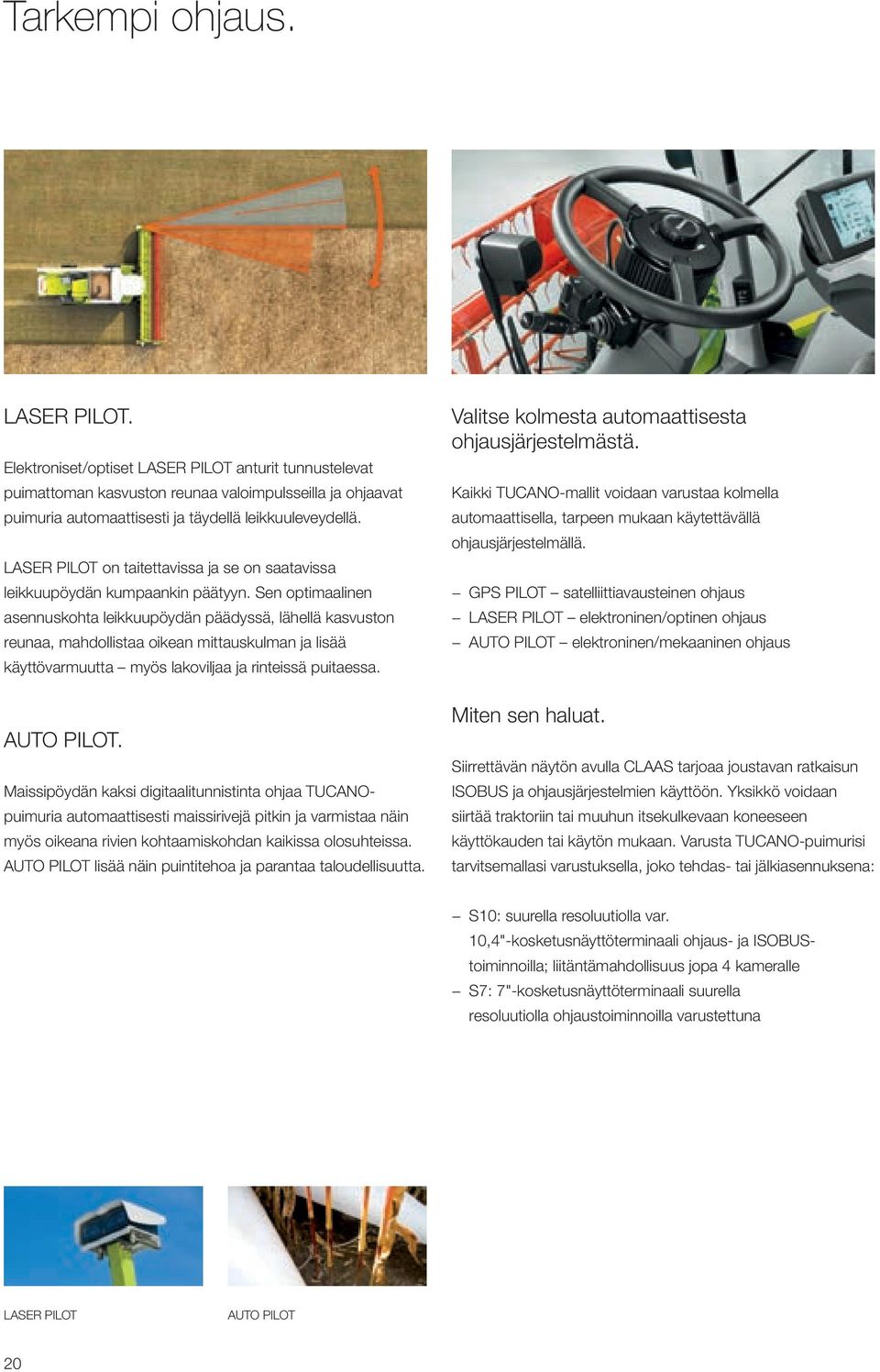

20 Tarkempi ohjaus. LASER PILOT. Elektroniset/optiset LASER PILOT anturit tunnustelevat puimattoman kasvuston reunaa valoimpulsseilla ja ohjaavat puimuria automaattisesti ja täydellä leikkuuleveydellä. LASER PILOT on taitettavissa ja se on saatavissa leikkuupöydän kumpaankin päätyyn. Sen optimaalinen asennuskohta leikkuupöydän päädyssä, lähellä kasvuston reunaa, mahdollistaa oikean mittauskulman ja lisää käyttövarmuutta myös lakoviljaa ja rinteissä puitaessa. AUTO PILOT. Maissipöydän kaksi digitaalitunnistinta ohjaa TUCANOpuimuria automaattisesti maissirivejä pitkin ja varmistaa näin myös oikeana rivien kohtaamiskohdan kaikissa olosuhteissa. AUTO PILOT lisää näin puintitehoa ja parantaa taloudellisuutta. Valitse kolmesta automaattisesta ohjausjärjestelmästä. Kaikki TUCANO-mallit voidaan varustaa kolmella automaattisella, tarpeen mukaan käytettävällä ohjausjärjestelmällä. GPS PILOT satelliittiavausteinen ohjaus LASER PILOT elektroninen/optinen ohjaus AUTO PILOT elektroninen/mekaaninen ohjaus Miten sen haluat. Siirrettävän näytön avulla CLAAS tarjoaa joustavan ratkaisun ISOBUS ja ohjausjärjestelmien käyttöön. Yksikkö voidaan siirtää traktoriin tai muuhun itsekulkevaan koneeseen käyttökauden tai käytön mukaan. Varusta TUCANO-puimurisi tarvitsemallasi varustuksella, joko tehdas- tai jälkiasennuksena: S10: suurella resoluutiolla var. 10,4"-kosketusnäyttöterminaali ohjaus- ja ISOBUStoiminnoilla; liitäntämahdollisuus jopa 4 kameralle S7: 7"-kosketusnäyttöterminaali suurella resoluutiolla ohjaustoiminnoilla varustettuna LASER PILOT AUTO PILOT 20

21 Automaattinen ohjausjärjestelmä Automaattiohjaus myös päisteessä. GPS PILOT FLEX. AUTO TURN -toiminto hoitaa käännöksen päisteessä. Kääntösuunta ja seuraavaksi puitava kohta valitaan yksikössä etukäteen, ohjausjärjestelmä hoitaa loput. Etujen yhteenveto. Suuri käyttövarmuus näkyvyysolosuhteista riippumatta. Optimoitu, koko leikkuuleveyden hyödyntäminen Parempi tarkkuus pinta-alan mittauksessa ja kartoituksessa Pienempi polttoaineen kulutus Vähemmän kääntöaikoja Puintiteho kasvaa kauden aikana Selvä kuljettajan rasituksen väheneminen mahdollistaa paremman keskittymisen itse puintiin. GPS PILOT'ia voidaan käyttää hydraulisen ohjauksen lisäksi myös automaattisella ohjauspyörällä, GPS PILOT FLEX'illä. Ohjauspyörällä voit saavuttaa suuren tarkkuuden. GPS PILOT FLEX'in suuri etu on monipuoliset käyttömahdollisuudet. Hydrauliikkaan ei tarvitse koskea Nopeampi ohjausjärjestelmän vaihto eri koneiden välillä Sähkökäyttöinen ohjauspyörä siirtää yksikön ja navigointiohjauksen ohjauskomennot ohjaavalle akselille ja ohjaa näin konetta. GPS PILOT FLEX ohjauspyörä 21

22 Monipuolinen osaaja. Toimii kaikissa kasvustoissa. Olitpa puimassa mitä tahansa TUCANO on aina valmis. 22

23 Etuvarusteet VARIO leikkuupöytä rapsivarustuksella VARIO-leikkuupöytä FLEX soijaleikkuupöytä CONSPEED / CONSPEED LINEAR CERIO / vakioleikkuupöytä Taitettava leikkuupöytä SWATH UP SUNSPEED 23

24 Luotettavaa puintitehoa. Monipuolisuudessaan ja joustavuudessaan etusijalla. TUCANO kehitettiin vastaamaan mitä erilaisimpia vaatimuksia. Toisaalla suuri puintiteho ja pitkäaikainen luotettavuus, toisaalla taas muunneltavuus lyhyellä varusteluajalla. Tässä tasapainoilussa ei TUCANO jätä ketään pulaan. Huippuluokka säilyy tässäkin kehityksessä. Hyödynnä myös sinä korkealaatuisen yhdistelmän ainutlaatuinen tehokkuus ja varustelutaso: Syöttökanava. Monitoimiliitin. Leikkuupöydän keskitetty hydraulisten ja sähkökäyttöisten toimintojen liitin. Ajansäästö on merkittävä leikkuupöytää irrotettaessa ja kytkettäessä Letkujen vaihtumisvaaraa ei ole integroidun rakenteen ansiosta Kytkentä sujuu helposti paineistettunakin Ympäristöystävällinen Leikkuupöydän kiinnityksen joustava laakerointi mahdollistaa nopean ja helpon syöttökanavan leikkuukulman säädön. Näin voidaan sovitus tehdä optimaalisesti kaikkien puintiolosuhteiden ja eri rengasvarustuksien mukaan. Tuttua mukavuutta 24

25 Leikkuupöytä Keskuslukitus. Kaikkia lukituskohtia voidaan käyttää samanaikaisesti ainoastaan yhdellä vivulla leikkuupöydän vasemmalla puolella. Varma ja nopea lukitus. Leikkuupöydän helppo ja nopea irrotus ja kiinnitys Varaterä ja laonnostimet. Kaikissa CLAAS-leikkuupöydissä on mukana varaterä. Ominaista karkaistusta teräksestä valmistetuille terälapuille on pitkä käyttöikä. Laonnostinten käyttö mahdollistaa erityisesti lakoviljan puinnin ilman puintitappioita ja vähentää kivien leikkuupöydälle nousun riskiä. Varalaonnostimia voidaan kätevästi säilyttää leikkuupöydän takasivulla. Hydrostaattinen kaatokelan käyttö. Leikkuupöydän kuljetusvaunu. Ajan säästämiseksi: kuljetusvaunu tarjoaa tilaa säästävän, helpon ja turvallisen säilytyspaikan leikkuupöydälle. Pöytä lukitaan nopeasti ja helposti kahdella tapilla. Puimurissa olevalla säätyvätilavuuksisella pumpulla saavutetaan Nm kaatokelan enimmäismomentti. Kaatokelan nopeussäätö on automaattinen ja täysin riippuvainen ajonopeudesta. Suuri momentti varmistaa tehokkaan leikatun viljan siirron Parempi hyötysuhde kuin hammaspyöräpumpulla Suljettu hydrauliikkapiiri varmistaa kaatokelan varman pyörimisen Nopea kaatokelanopeuden sovittaminen Kuljetusvaunussa on erityisesti rapsivarustukselle tehty säilytystila, jonka kumipäällystetty pohja pitää osat paikallaan ja suojaa niitä vaurioilta. Säädettävät kaavinlevyt. V 930, V 770, CERIO 930, CERIO 770, C 490, C 430 ja C 370 leikkuupöydissä voidaan kaavinlevyjen etäisyys syöttökierukasta helposti säätää ulkopuolelta. Syöttökuljettimen hydraulinen peruutus Kaapimien säätö 25

26 TUCANO on erityisen monipuolinen. Rapsia ja viljaa. Yhteiskäyttö: ainutlaatuinen etu Tasainen materiaalivirta lisää puintitehoa. Ensimmäisenä puimurina TUCANO mahdollistaa VARIO suurteholeikkuupöydän kytkemisen keskikokoluokan puimuriin. Ainutlaatuinen yhdistelmä, josta hyödyt jokaisen käytön yhteydessä: Paras mahdollinen puintiteho erityisen tasaisen materiaalisyötön ansiosta Käytettävissä on viisi erilaista VARIO leikkuupöydän leveyttä: V540, V600, V660, V770 ja V930 Hydrostaattinen kaatokelan käyttö on varustettu kierrosnopeusautomatiikalla Luotettava ja vankkarakenteinen: monisormisyöttökierukka VARIO suurteholeikkuupöytä siirtää materiaalin tasaisena virtana puintikoneistolle. Vain tällä tavalla voidaan tehoa lisätä ja hyödyntää leikkuupöydän teknistä tehopotentiaalia. Lisäksi se vähentää polttoaineen kulutusta ja auttaa kuljettajaa lisäämään tuottavuutta merkittävästi. Automaattinen kaatokelanopeus Automaattinen kaatokelan korkeus Automaattinen kaatokelan eteen-taakse säätö Automaattinen pöydän pohjan asento 26

27 VARIO-leikkuupöytä Rapsileikkuupöytä 10 cm Vakio + 20 cm + 50 cm Sen lisäksi tulevat muut, selvät edut: Oikea leikkuu. Tasaiset moottorin, puintikoneiston ja puhdistuslaitteiston kierrosnopeudet Erittäin tasainen kuormitus Puintikoneistoon ei kohdistu kuormitushuippuja Voimansiirron kuormitus vähenee Parannettu kaatokelan muoto optimoiduilla piikkivarsilla ja -laakeroinnilla vähentää kietoutumista merkittävästi Päälle ja pois päältä kytkettävä rapsiterän hydraulipumppu vähentää voiman tarvetta ja kulumista Varokytkin suojaa vaurioilta Rapsi vaatii erityishuomiota. Kypsä rapsi kehittää puitaessa usein oman dynamiikkansa. Rypsipalot avautuvat ja siemenet roiskuvat joka suuntaan. Tästä syystä rapsin luo'on ohjain sekä rapsisarja ovat välttämättömiä VARIO-leikkuupöydän osia, korjuutappioiden vähentämiseksi. Rapsivarustukselle on paikka pöydän kuljetusvaunun lukittavassa lokerossa. Se vähentää myös pöydän painoa. Viljaa puitaessa voidaan leikkuupöytää portaattomasti pidentää vakiomitasta 20 cm ja lyhentää 10 cm. Näin materiaalivirta voidaan optimoida ja saadaan hyöty sujuvasta työstä. Rapsin puintia varten leikkuupöytää voidaan siirtää 50 cm eteenpäin. Rapsilevyt asentamalla leikkuupöytä on hetkessä käyttövalmis. Oikeanpuoleinen ja pois päältä kytkettävä vasemmanpuoleinen pystyterä, molemmat hydraulikäyttöisiä, voidaan helposti ja nopeasti asentaa ilman lisäosia. Terien hydraulinen käyttö on sisäänrakennettu. Terän asento 10 cm Terän asento + 20 cm Terän asento + 50 cm (sis. levyt) 27

28 UUSI CLAAS VARIO ja CERIO leikkuupöytien uusi sukupolvi. 10 cm Vakio + 60 cm VARIO 930 / 770 Menestystarina jatkuu. Kohokohdat yhdellä silmäyksellä. Molempien uusien V 930 ja V 770 -mallien myötä CLAAS on määrätietoisesti kehittänyt edelleen hyväksi todettua VARIOleikkuupöytää ja saavuttanut seuraavat päämäärät: parantunut leikkuuteho ja materiaalin siirto, luotettavuus, vähentynyt huollon tarve, enemmän joustavuutta ja lisää mukavuutta. Sisäänrakennettu rapsilevy 70 cm portaattomaan siirtoon Syöttökierukan halkaisija on lisätty 660 mm:iin Syöttökierukan ja terän mekaaninen käyttö vaihteiston ja nivelakselin avulla Kaatokela optimoiduilla piikkikannattimilla, kulutusta kestävät piikkivarsien laakerit ja uusi muotoilu olkien keräämisen estämiseksi Luo'on jakajat ja rapsiterät pikakiinnityksellä ilman työkaluja Rapsiterän hydraulipumpun automaattisäätö LASERPILOT nosto ja säätö ilman työkaluja Kaavinlevyn säätö ulkopuolelta Automaattinen pysäköintiasento napin painalluksella Kulmaan asennettu kannatinputki parantaa näkyvyyttä leikkuupöydälle 28

29 VARIO 930 / 770 CERIO leikkuupöydät Valmis rapsin puintiin ilman suuria toimenpiteitä. Uusien V930 ja V770 leikkuupöytien valmistelu rapsin puintia varten kestää ainoastaan muutaman minuutin. Ainoastaan luo'on jakajat on vaihdettava rapsiteriin ilman työkaluja, lukitus tapahtuu kahdella pikalukituksella. Rapsiterien asennus aktivoi automaattisesti terien käytön hydraulipumpun. Liitos tapahtuu kahdella tasotiivistetyllä liittimellä. Oikealle puolelle asennetaan lisäpeitelevy puintitappioiden vähentämiseksi. Leikkuupöydän ja kaatokelan sallitut ääriasennot siirretään automaattisesti puimuriin. Vaikka rapsivarustus on asennettu leikkuupöytään, voidaan sitä pidentää ja lyhentää 20 cm. Rapsiterävarustus säilytetään kuljetusvaunun lokerossa joten varustus on aina mukana. UUTTA: CERIO 930 ja CERIO 770. CERIO-mallisarja perustuu uusiin VARIO-leikkuupöytiin ja on vaihtoehto viljan puintiin. CERIO-leikkuupöytää voidaan säätää käsin cm materiaalivirran optimoimiseksi. Kymmenen pulttia on löysättävä jotta säätö voidaan tehdä. Tämän jälkeen pöytää voidaan pidentää tai lyhentää. CERIO-leikkuupöydän runko, syöttökierukka, käyttö ja kaatokela ovat samat kuin VARIO-mallisarjan pöydissä. CERIO-leikkuupöydässä on myös kaatokelan automaattinen pysäköintiasento. Luo'on jakajien ja rapsiterien lukitus ilman työkaluja Rapsiterän asennus CERIO 930 ja 770 leikkuupöydän pituuden säätö 29

30 Lisätehoa maissin puintiin. Suuri noukintateho velvoittaa: CONSPEED ja CONSPEED LINEAR. Suuri noukintateho yhdistettynä hellävaraiseen maissitähkien käsittelyyn, vaikuttaa merkittävästi koneen puintitehoon. CONSPEED ja CONSPEED LINEAR maissipöytä täyttävät nämä vaatimukset ja se vastaa erinomaisesti TUCANO puimurin tehoreservejä. Noukinlevyjen etäisyysnäyttö CEBISterminaalissa on myös ihanteellinen. Hyödynnä CONSPEED leikkuuteho täysimääräisesti: Noukintelat wolframikarbiidipäällysteisillä terillä Sähköhydraulinen noukinlevyjen säätö Vaakatasosilppuri Varma voimansiirto nivelakseleiden ja vaihteistojen kautta Vankkarakenteiset, ruostumattomat muovijakajat Koneen AUTO PILOT automaattiohjaus Helppo kierrosnopeuden säätö Sovitus kaikkiin puintiolosuhteisiin mahdollinen. 30

31 CONSPEED CONSPEED LINEAR CONPEED periaate: kartionoukintelat. Jokaisessa noukinyksikössä on vankkarakenteinen, noukinteloja, syöttöketjuja ja silppuria käyttävä kulmavaihde. Jokainen yksikkö on erillissuojattu ylikuormitukselta. Noukkimen kierrosnopeuden säätö tapahtuu portaattomasti variaattorilla. CONSPEED-eritysominaisuuksia: kartiomuotoiset noukintelat. Ne painavat maissin varret ensin hitaasti alas niin, että tähkät hitaasti osuvat noukinlevyihin. Loppuosa varresta vedetään sen jälkeen nopeasti alas. Rakenne mahdollistaa suuren noukintatehon ja hellävaraisen tähkän käsittelyn sekä vähäisen polttoaineen kulutuksen. Helppo kuljetusasentoon taitto. 8- ja 6-riviset CONSPEED JA CONSPEED LINEAR maissipöydät voidaan ohjaamosta sähköhydraulisesti taittaa 3 m kuljetusleveyteen. CONPEED LINEAR periaate: suorilla noukinteloilla. CONSPEED LINEAR maissipöytää käytetään hammaspyörävedolla. Kuusi erilaista noukinkierrosnopeutta saavutetaan vaihtamalla kaksi hammaspyörää. Suorassa asennossa olevat, suorat noukintelat ovat edestä laakeroidut ja siten erityisen vahvat. Auringonkukkavarustus CONSPEED LINEARiin. CONSPEED LINEAR maissipöytä voidaan muutossarjan avulla muuttaa auringonkukkapöydäksi. Terät asennetaan noukintelojen päälle, sivuille asennetaan korotetut ohjaimet ja CONPEEDin taakse asennetaan taso. Ketju käännetään ja ohjausta muutetaan. Jokaisen noukinyksikön alla pyörivä terä murskaa auringonkukan varsia nopeasti maatuviksi kappaleiksi. 31

32 Lisää monipuolisuutta. Tehokas SUNSPEED periaate. SUNSPEED auringonkukan leikkuupöytä on kehitetty toimimaan mahdollisimman suurella teholla satotappioiden jäädessä pieniksi. Erityisesti on kiinnitetty huomiota lyhyisiin huoltoaikoihin ja optimoituun käyttömukavuuteen. Ensin varret ohjataan jakajien avulla. Säädettävät ohjauslevyt varmistavat, että auringonkukan kukinnot painetaan eteenpäin. Samanaikaisesti teräpalkin alla oleva repijätela painaa vartta alaspäin. Varren katkaisu ei pääse tapahtumaan liian aikaisin: vasta kun erityinen kela tarttuu kukintoon, tapahtuu katkaisu. Tarkasti katkaistu kukinto päätyy syöttökierukalle ja syöttökanavaan. Kaikki tämä tapahtuu erilaisissa puintiolosuhteissa riveistä riippumatta sekä varmistaa siemenen puhtauden ja vähäisen kulumisen. 1 Säädettävät ohjauslevyt 2 Kela 3 Teräpalkki 4 Repijätela Repijätela 32

33 SUNSPEED SWATH UP Sopeutuva SUNSPEED. SWATH UP karholta puinti. Kelan korkeutta ja kierrosnopeutta voi säätää hydraulisesti Säädettävän ohjauslevyn ansiosta pysyvät kukan varret oikeassa asennossa niin, että ainoastaan kukat päätyvät leikkuupöydälle Ohjauskartioiden väliä voidaan säätää varsien paksuuden mukaan - tukoksia ei synny ja puinti sujuu ongelmitta Kartioiden kaltevuutta voidaan myös säätää, joten ne voidaan sovittaa eri korjuuolosuhteiden mukaan Alueilla, joilla kasvustoa ei voi puida suoraan, näyttää TUCANO vielä kerran luotettavuutensa kaikissa mahdollisissa olosuhteissa. SWATH UP mahdollistaa lähes kaikkien kasvien karholta puinnin. Erityisesti rapsia tai heinänsiementä puitaessa tämä menetelmä osoittaa tehokkuutensa. Täydellinen materiaalin kerääminen suurilla ajonopeuksilla. Kaksi peräkkäistä kuljetinmattoa nostavat materiaalin. Ensimmäinen, muovipiikeillä varustettu matto varmistaa puhtaan noukinnan. Toinen matto siirtää materiaalin syöttökierukalle. Suuren mattojen limityksen ansiosta materiaali siirtyy ilman tappioita syöttökanavaan. Yksinkertainen rakenne takaa vähäisen huoltotarpeen ja pitkän käyttöiän. Säädettävät jakajat 33

34 Lisäosaamista riisin ja soijan puintiin. Kaksoisterä. Vahvistettu syöttökierukka. Riisi on luja kasvi. Jotta saavutetaan optimoitu leikkuutulos ja korkea leikkuuterän taajuus tätä lujaa kasvia puitaessa, on kaikissa riisin leikkuupöydissä kaksoisterä. Karkaistut terät ovat erityisen pitkäikäisiä. Uusiin VARIO ja CERIO 930 sekä 770 leikkuupöytiin on saatavissa riisin puinnin jälkiasennussarja. Koska riisiä kastellaan runsaasti, jää kasveihin maata, joka kuluttaa koneen osia puinnin aikana. Jotta osien kulumista voidaan vähentää, on vahvistetussa syöttökierukassa sinkityt reunat. Sivuilla ohjaimet muodostavat luotettavan suojauksen. Kaikki yhteensä varmistavat optimoidun materiaalivirtauksen ja hyvän läpäisytehon. Myös molemmat uudet VARIO 930 ja 770 leikkuupöydät on saatavissa HD-versioina. Vahvistettu syöttökierukka. 34

35 Riisileikkuupöytä FLEX FLEX: maanläheistä laatua. Erityiset jakajat. Palkokasvit, kuten soijapavut kasvavat paloissa hyvin lähellä maanpintaa. Korjuutappioiden välttämiseksi on materiaali niitettävä hyvin lyhyeen sänkeen. Näin voidaan varmistaa, että viimeisetkin palot saadaan korjattua. CLAAS FLEX -leikkuupöydässä on joustava terä, joka automaattisesti seuraa pienintäkin pellon pinnan epätasaisuutta. Terä pääsee joustamaan jopa 100 mm. Yhdessä syöttökanavan säädön kanssa voidaan leikkuupöydän satotappioita välttää - kaikissa puintiolosuhteissa. FLEX-leikkuupöydässä ovat erityiset jakajat, jotka pääsevät nousemaan ylöspäin. Näin voidaan vauriot ja turhat odotusajat välttää. Monipuolinen käyttö. Myös FLEX leikkuupöydät tarjoavat joustavuutta. Tämän takaa teräpalkki, jonka etäisyyttä voidaan mekaanisesti säätää. Se mahdollistaa myös muiden kasvien, kuten viljojen puinnin. Tämä leikkuupöytä soveltuu myös herneiden ja muiden erikoiskasvien, kuten apilan puintiin. 35

36 Leikkuupöydän nerokkuutta. CLAAS CONTOUR mahdollistaa hyvän pellon pinnan seurannan. CLAAS CONTOURilla varustettu leikkuupöytä seuraa automaattisesti pellon pinnan ajosuuntaisia epätasaisuuksia. Valitse pintapaine ja CONTOUR varmistaa, että säädetty paine pysyy vakiona. Jokaisen leikkuupöydän laskun yhteydessä sängen pituuden esivalinta varmistaa, että säädetty sängen pituus palautetaan automaattisesti. AUTO CONTOUR: yhä nopeammin ja tarkemmin. AUTO CONTOUR on vielä askeleen edellä seuraamalla kaikkia epätasaisuuksia, ajosuuntaan nähden poikittaiset epätasaisuudet mukaan lukien. Leikkuupöydän alla olevat anturikaaret mahdollistavat ajoissa tapahtuvat, epätasaisuuksien mukaiset korjaukset syöttökanavan vieressä olevilla sylintereillä. Elektroniset anturit ohjaavat järjestelmän hydraulipainetta ja ne reagoivat nopeasti Venttiiliohjattu typpikaasupaineakku takaa optimoidun vaimennuksen myös vaikeissa olosuhteissa Täysautomaattisen oletusarvo-todellinen arvo vertailun avulla, järjestelmä säätää leikkuupöydän optimaalisesti pellon pinnan mukaan ja vähentää kuljettajan rasitusta erityisesti suurilla leikkuupöydän leveyksillä, pimeällä tai lakoviljaa, rinteissä ja kivisillä mailla puitaessa. AUTO CONTOUR auttaa lisäämään puintitehoa ja TUCANO puimurin taloudellisuutta. Automaattinen kaatokelan säätö. Kaatokelan kierrosnopeus asettuu automaattisesti ajonopeuden mukaan. Kuljettaja voi valita useita ajo-/ kaatokelanopeuksien suhteita ja tallentaa ne. Kaatokelanopeus on portaattomasti säädettävissä edistäväksi, samaksi tai jättäväksi. Digitaalinen kierrosnopeusanturi mittaa kierrosnopeuden tarkasti. Kaatokelan eri käyttökorkeudet voidaan tallentaa ja hakea yhdessä erilaisten leikkuukorkeuksien kanssa. Kaatokelan korkeutta voidaan kuitenkin aina säätää. Pintapaineen tarkka säätö 2-toimisilla leikkuupöytäsylintereillä. Leikkuupöydän automatiikka otetaan helposti käyttöön monitoimikahvan painikkeella. 36

37 Leikkuupöytäautomatiikka VARIO-automatiikka. Leikkuupöytäautomatiikka Kaatokela-automatiikalla varustetun VARIO leikkuupöydän kaatokelan eteen-taakse asento voidaan tallentaa ja hakea, kun kaatokela-automatiikka on kytketty päälle. Myös tässä säätöjä voidaan tehdä suoraan. V 930 ja V 770 -mallien pysäköintiasento. CONTOUR / AUTO CONTOUR Automaattinen kaatokelanopeus Automaattinen kaatokelan korkeus Automaattinen kaatokelan eteen-taakse säätö (vain VARIO) Automaattinen leikkuupöydän asento (vain VARIO) Automaattinen pysäköintiasento (vain V 930 ja V 770) Ainoastaan yhdellä napin painalluksella nämä molemmat VARIO-leikkuupöydät siirtyvät joko pysäköintiasentoon kuljetusvaunulle asetettavaksi tai kytkennän jälkeen uudelleen käyttöasentoon. Tällöin puintikoneisto on kytkettävä pois päältä. Tunnistinkaari määrittelee etuvarusteen korkeuden. 37

38 APS HYBRID SYSTEM. CLAAS puintiteknologiaa. Vakuuttavien etujen yhdistelmä, jotka ovat ainutlaatuisia luokassaan. CLAAS määrittelee puintitehon uudelleen. 38

39 Puintikoneisto 39

40 APS + ROTO PLUS = APS HYBRID SYSTEM. Ainutlaatuinen omassa luokassaan. Puinti: APS Erottelu: ROTO PLUS Vakuuttava yhdistelmä: APS HYBRID SYSTEM. Tämä tehokas yhdistelmä tarjoaa erinomaisia etuja: APS HYBRID SYSTEM CLAAS puintiteknologiaa tarkoittaa kahden erinomaisen teknologian yhdistämistä: poikittainen APS puintijärjestelmä ja huipputehokas ROTO PLUS jälkierottelujärjestelmä. Puintikoneiston puintikelan kierrosnopeuden sovitus tapahtuu roottorin kierrosnopeudesta riippumatta Erillinen kokonaisprosessin sovitus korjuuolosuhteiden muuttumisen mukaan päivän aikana Hellävarainen puinti suurimmalla mahdollisella puinteholla Ainoastaan CLAAS yhdistää nämä molemmat järjestelmät samaan puimuriin ja tarjoaa APS-järjestelmän myötä selvän tehokkuusetumatkan verrattuna toisiin järjestelmiin. 40

41 APS HYBRID SYSTEM APS HYBRID SYSTEM Kaukana edellä kohlintekniikkaa. Jyvien jälkierottelu APS HYBRID SYSTEM'illä varustettu TUCANO osoittaa tehokkaan jyvien jälkierottelun, 10-kertaisen roottorien ja roottorivarstasiltojen välisen materiaalin siirtonopeuden sekä suuren keksipakovoiman ansiosta erotteluominaisuudet ovat eri tasolla kohlinpuimureihin verrattuna. Hyödynnä lyömätön APS + ROTO PLUS yhteispeli. Tappiot % Tavallinen puimuri TUCANO 570 Puintiteho t/h Tavallisissa puimureissa prosentuaalinen tappio lisääntyy voimakkaasti tietyn pisteen jälkeen, sillä jälkierottelu muodostaa tehoa rajoittavan tekijän. TUCANO 570 mahdollistaa tehokkaan ROTO PLUS-jälkierottelun ansiosta merkittävästi suuremman puintitehon puintitappion pysyessä alhaisella tasolla. 41

42 UUSI APS tuo nopeasti mukanaan hyviä saavutuksia. 1 Esipuintikela 2 Puintikela 3 Olkikela Ainutlaatuinen APS-puintijärjestelmä. CLAASin ratkaiseva etumatka syntyy jo esipuintikelan kohdalla. Materiaalin merkittävä nopeuden lisäys 3 m/s nopeuteen 20 m/s on osa tehokasta puintia: Esipuintikelan ansiosta materiaalin tiivistyminen vähenee Materiaalin virtaus on erityisen tasaista ja jopa 33 % nopeampaa Suuremmasta keskipakovoimasta johtuen, irtoaa jyviä huomattavasti enemmän Jopa 30 % kaikista jyvistä jää esipuintikelan varstasillan alle ja se vähentää pääpuintikelan kuormitusta huomattavasti Viivan alle jää siis jopa 20 % tehon lisäys polttoaineen kulutuksen pysyessä vakiona. APS on taloudellisuutta. 42

43 APS-puintijärjestelmä Monipuolinen esivarstasilta. MULTICROP esivarstasilta soveltuu kaikkien kasvien puimiseen. Nopea kolmen varstasillan segmenttien vaihtomahdollisuus vähentää valmisteluaikaa ja maksimoi tehokkuuden. UUTTA: Hydraulinen varstasillan säätö. Varstasilta säädetään hydraulisesti ohjaamosta. Välittömästi vaikuttava ja helposti tehtävä säätö puintiolosuhteiden muuttuessa päivän kuluessa. Tasainen varstasillan säätö mahdollistaa optimoidun puintilaadun. UUTTA: Ylikuormitusvalvonta lisää päivittäistä tehokkuutta. Integroitu, hydraulinen ylikuormitussuoja suojaa samanaikaisesti vieraiden esineiden vaurioilta ja mahdollistaa riskittömän käytön koneen puintitehon äärirajoilla. Varstasilta on hydraulisesti esijännitetty ja avautuu kuormituksen kasvaessa liian suureksi. Tämän jälkeen varstasilta palautuu automaattisesti alkuperäiseen käyttöasentoon. Paras viljan laatu on säädöistä kiinni. APS-järjestelmässä on useita säätömahdollisuuksia jyvien erottelun ja vihneiden poiston optimoimiseksi. Tehovarstasiltaelementin ja nopeasti vivulla paikalleen käännettävien hankainlevyjen ansiosta APS varmistaa erinomaisen viljan laadun. Synkronoitua yhteistoimintaa. Esipuintikelaa, puintikelaa ja olkikelaa käytetään keskitetyllä variaattorikäytöllä. Kun puintikelan kierrosnopeutta muutetaan, muuttuvat myös esipuintikelan ja olkikelan nopeudet ja vastaavasti myös kehänopeudet synkronoidusti. Pitkä puintimatka, suuri erottelupinta-ala. Tulos: CLAAS APS puintijärjestelmässä puintikelan varstasillan peitto on paljon suurempi kuin olemassa olevissa ratkaisuissa peittokulmaa ei käytetä muissa puimureissa. Hyödyt hellävaraisesta puinnista suurella puintivälillä ja kelan alhaisella kierrosnopeudella sekä vähäisestä polttoaineen kulutuksesta. Kokonaisuudessaan hellävarainen ja tasainen materiaalin käsittely Ei rikkoutuneita jyviä MULTICROP puintikynnysten vaihto Kivikouru 43

44 UUSI ROTO PLUS tuo ominaisuudet Sinun käyttöösi. Roottorikierrosnopeuden säätö CEBIS-terminaalista. Keskeinen tekijä. Näyttää oikean muodon: suurtehoroottori. ROTO PLUS toimintaperiaate on yksinkertainen, mutta se vaikuttaa erityisen paljon. APS-puintikoneiston olkikela keskittää oljet ja siirtää ne erotteluroottorille. Aksiaalinen pyörimissuunta kehittää suuren keskipakovoiman, jonka avulla olkiin jääneet jyvät helposti erottuvat. Roottorin suuresta, 570 mm halkaisijasta johtuen keskipakovoima on suuri. Sen myötä voimaa säästävä jälkierottelujärjestelmä toimii jo alhaisella kierrosnopeudella. 44

45 ROTO PLUS UUTTA: Roottorivariaattori portaattomaan kierrosnopeuden säätöön. Roottorin kierrosnopeutta voidaan CEBIS-terminaalin avulla säätää portaattomasti välillä r/min päivän aikana tapahtuvien korjuuolosuhteiden tai puitavan kasvin muutosten huomioimiseksi. Näin voidaan muutamassa sekunnissa vaikuttaa olkien laatuun, esim. kun oljet halutaan ottaa talteen. Alhaisella kierrosnopeudella voidaan kuivissa olosuhteissa vähentää oljenpätkien aiheuttamaa seulaston kuormitusta. Jos halutaan hyödyntää koneen koko puintiteho, on roottorin kierrosnopeuden uudelleen lisääminen helppoa. Porrastettu käyttö. Kone voidaan myös varustaa porrastetuilla roottorin nopeuksilla. Porrastettu käyttö sallii kahdeksan roottorinopeuden säädön. UUTTA: Mekaaniset roottorikannet. Roottorivarstasillan säätämiseksi voidaan ensimmäinen ja toinen varstasilta sulkea peitelevyillä. Säätövipu on helposti käsillä koneen vasemmalla puolella. Molemmat tai ainoastaan ensimmäinen varstasilta voidaan sulkea. Erittäin kuivissa puintiolosuhteissa voidaan seulaston kuormitusta näin vähentää, kun taas suuria erottelupintoja käytetään kosteissa olosuhteissa tehokkaaseen jälkierotteluun. Edut: Roottorin muunneltavien erottelupintojen säätö johtaa kaikissa puintiolosuhteissa suurimpaan mahdolliseen puintitehoon. UUTTA: Kuudes roottorivarstasilta. Jälkierottelu on sovitettu TUCANO 570 lisääntyneen puintitehon mukaan. Kuudes, roottorin alle asennettu varstasilta lisää erottelupinta-alaa ja mahdollistaa näin paremman erottelutehon. Roottorin kierrosnopeus (r/min)

46 APS HYBRID = enemmän joustavuutta. Enemmän joustavuutta kaikissa tilanteissa. Synkronoitua yhteistoimintaa. Puintiolosuhteet vaihtelevat jatkuvasti. Aamuin ja illoin viljan irtipuinti muuttuu iltapäivän auringon lämmittämään viljaan verrattuna. Eri lajikkeilla on tietenkin myös merkittävä vaikutus jyvien irtoamiseen. Esipuintikelaa, puintikelaa sekä olkikelaa käytetään keskitetyllä variaattorikäytöllä. Jokaisen puintikelanopeuden muutoksen myötä muuttuu myös esipuinti- ja olkikelan kierrosnopeus ja sen myötä kehänopeus. Myös asiakkaiden vaatimustasot ovat erilaiset. Jos oljet korjataan pellolta, pitää puinnin olla mahdollisimman hellävarainen. Puintikoneisto ja jäännösviljan erottelu on säädettävä sen mukaan. Jos oljet silputaan peltoon, voidaan olki levittää koko leikkuuleveydelle. Kaikkia näitä tarpeita varten uusi TUCANO 570 on parhaiten varustettu. Tulos: Kokonaisuudessaan hellävarainen ja tasainen materiaalin käsittely Ei rikkoutuneita jyviä 46

47 ROTO PLUS Suoraviivainen irtipuinti ja erottelu. APS HYBRID SYSTEM näyttää vahvuutensa vaikeissa puintiolosuhteissa. APS puintijärjestelmän ja ROTO PLUS jälkierottelun erillissäädöt mahdollistavat tarkan sovituksen vallitsevien olosuhteiden mukaan. Kaikkia kierrosnopeuksia ja säätöjä voidaan helposti valvoa CEBIS-terminaalilla. ROTO PLUS lisää tehoa. Jos olki on vihreää ja kosteaa, voi jälkierottelusta nopeasti muodostua järjestelmän tehoa rajoittavaksi tekijäksi. Juuri tässä kohdassa ROTO PLUS erottelu tuo ratkaisevan lisätehon ja säilyttää näin TUCANO 570 puintitehon edelleen korkealla tasolla. Jos olosuhteet ovat päinvastaiset, voidaan roottorin ensimmäiset kaksi varstasiltaa sulkea, jolloin lyhyiden oljenpätkien osuus vähenee. Nämä toimenpiteet vähentävät seulaston kuormitusta ja pitää myös kuivissa olosuhteissa TUCANO 570 tehon vakiona. Hellävarainen olkien käsittely. Esimerkkinä pitkät oljet. Hellävaraisen APS puintijärjestelmän ansiosta ja roottorin suuren 570 mm halkaisijan ansiosta olkien rakenne säilyy ja se on ihanteellinen kuivikkeeksi. Roottorin kierrosnopeuden alentamisen myötä voidaan olkien laatua monessa tapauksessa parantaa. Kun olkisilppuri ei ole käytössä jäävät oljet ilmavaan karhoon. Oljet kuivuvat näin nopeasti ja ne voidaan helposti paalata tiiviiksi paaleiksi. 47

48 Laadukas vilja on helpompi myydä. Seulojen sähkösäätö Jaettu, eteenpäin ulosvedettävä viettopinta. Turbiinipuhallin. Kaksi porrasta. Kuusi turbiinipuhallinta varmistaa tasaisesti jaetun puhalluspaineen, myös vaihtelevalla seulaston kuormituksella. Puhalluksen pakko-ohjaus estää maton muodostumisen seulastolla Varma puhallus pienilläkin puhallusmäärillä Puhallus on portaattomasti säädettävissä ohjaamosta Viettopinta. Viettopinnalla tapahtuu jyvien (alas) ja akanoiden sekä oljen pätkien (ylös) esilajittelu. Näin syntyvä yläseulan kuormituksen vähennys lisää puhdistustehoa. Viettopintojen puhdistamiseksi kuusi viettopintojen muovielementtiä voidaan helposti yksitellen vetää ulos eteenpäin. Mahdollistaa selvän yläseulan kuormituksen vähennyksen Vaikuttaa tehoa lisäävästi, erityisesti olkien ollessa kuivia ja helposti taittuvia Seulojen sähkösäätö. CLAAS'in kehittämä, monien kopioima. Seulaston sähkösäätö ohjaamosta: Helposti ja mukavasti Turha ohjaamosta nouseminen jää pois Välitön säädön vaikutustarkkailu 48

49 Puhdistus 3-D:llä Ilman 3-D 3-D-rinnepuintiseulasto. Yläseulan aktiivisäädön mukanaan tuoma joustava rinnemukautuvuus Täysi seulaston teho jopa 20 % kaltevuuksilla Täysin huoltovapaa ja kulutusta kestävä Nopea ja yksinkertainen jälkiasennus Yhdessä AUTO CONTOUR'in kanssa ihanteellinen "rinnepaketti" Hydraulinen rinnepuintiseulaston ohjausyksikkö 49

50 UUSI Nopea säiliön tyhjennys. UUTTA: Lisääntynyt tyhjennysteho. TUCANO 570 mallin uuden yläkautta tapahtuvan säiliön tyhjennyksen teho on jopa 105 litraa sekunnissa litran säiliön tyhjennys kestää hieman alle kaksi minuuttia. Sen lisäksi uusi TUCANO 570 tarjoaa suuremman tyhjennyskorkeuden ja -etäisyyden. Näin voidaan myös suurimmat kuljetusajoneuvot täyttää ilman ongelmia. Viljasäiliön tyhjennysputkia on saatavissa aina 9,22 m leikkuuleveyksille. UUTTA: Viljasäiliön sähkötoimiset kannet. Viljasäiliön kannet avataan kyynärnojassa olevalla kytkimellä. Ohjaamosta nouseminen ei enää ole tarpeellista. Harkittu kokonaisuus. Viljasäiliön useat, loppuun harkitut yksityiskohdat tekevät siitä erittäin hyvin toimivan kokonaisuuden: Helppo viljanäytteen otto Korkea tyhjennyskorkeus Ihanteellinen painonjakautuma Hyvä näkyvyys viljasäiliöön Nopea, suoraviivainen tyhjennys, jopa 105 l/s Sileät pinnat varmistavat nopean ja täydellisen tyhjennyksen Innovatiivisuutta: kuljettajan istuimelta tapahtuva rajaisten tarkkailu. Rajaismäärän valvontaikkuna valaistuksella Siitä voidaan tehdä johtopäätöksiä puimurin säädön onnistumisesta Mahdollistaa tehopotentiaalin parhaan mahdollisen hyödyntämisen QUANTIMETER mittaa ja valvoo. CEBIS-terminaalin puintitehon ja kosteuden mittaus sekä tietojen näyttö ovat QUANTIMETERin pääasiallisia toimintoja. Puintitehon mittaus toimii kasvikohtaisesti. Sadon kosteutta mitataan jatkuvasti ja se voidaan halutessa myös näyttää. Sadon määrän mittauksessa valokenno mittaa viljaelevaattorin elevaattoriläppien täyttöastetta. Mm. koneen poikittais- ja pituussuuntainen kallistus vaikuttaa erilaisten korjauskerrointen avulla QUANTIMETERin automaattisesti mittaamaan, tarkkaan sadon määrään. Leveä viljasäiliön tarkistusikkuna Selkeät pinnat viljasäiliössä 50

51 Viljasäiliö QUANTIMETER PROFI CAM PROFI CAM kaikki näkyvissä. CEBIS peruutuskamera. Kaikkien TUCANO-mallien viljasäiliön tyhjennysputken päähän voidaan asentaa PROFI CAM. Kun kamera asennetaan juuri tähän kohtaan, voidaan helposti tarkkailla kolmea toimintoa ohjaamoon asennetusta värinäytöstä tai S10 -yksiköstä: Olkikuomuun asennettu peruutuskamera tuo kuvan suoraan CEBIS-näyttöön. Kun puimuria peruutetaan, kytkeytyy kamera automaattisesti päälle. Putki käännetty ulos: tyhjennystoimintoa Putki käännetty sisään: silppurin levityskuviota Putki käännetty sisään: alueen valvonta peruutettaessa ja maantiellä ajettaessa Järjestelmään voidaan liittää yhteensä neljä kameraa ja kameran kuvaa voidaan katsoa sekä värinäytöstä että S10 näytöstä ohjaamossa. CEBIS peruutuskamera CEBIS peruutuskameran kuva PROFI CAM kuvaa lisänäytöllä 51

52 UUSI Lyhyt silppu, leveä levitys: pelto on valmis. 1 Kiinteä vastaterä 2 Silppurin akseli 3 Terät 4 Irrotettavat hankauslistat 5 Säädettävä vastaterä Lyhyt ja hyvin levitetty silppu. UUTTA: Sähköohjattu olkien ohjauslevy. Kohlimilta tuleva olki silputaan silppurissa hyvin lyhyeksi, säädetylle työleveydelle. Seulastolta tulevat akanat levittyvät HD-levittimen avulla tasaisesti pellon pinnalle levitysleveys on helposti säädettävissä. Ohjauslevyn sähkösäätö vaikuttaa silppurin työtehoon. Olkien laadun ja kosteuden mukaan ne pyritään ohjaamaan mahdollisimman keskelle silppuria. Vain tällä tavalla voidaan silppurin tasainen levitystulos varmistaa. Olkien ohjauslevyn säätö CEBISterminaalilla 52

53 Olkien käsittely Oikea silpun pituus: SPECIAL CUT. TUCANO-puimuriin on saatavissa SPECIAL CUT olkisilppuri. 80 terää varmistaa erinomaisen tuloksen: lyhyt ja hyvä silppu. Silppuri kytketään sähköhydraulisesti päälle ja pois päältä anturin avulla, kun olkien ohjauslevy on käännetty. Optimoitu muotoilu varmistaa tasaisen olkien virtauksen silppurin lävitse se vähentää voiman tarvetta ja silppuaa oljet tarkasti. Silputtu olki levitetään peltoon ACTIVE SPREADER levittimellä. Levitys koko työleveydelle: ACTIVE SPREADER. Mitä suurempi olkimäärä ja leikkuupöydän leveys, sitä tarkemmin ja tasaisemmin on olki levitettävä. CLAAS'in ACTIVE SPREADER tarjoaa sinulle oikean ratkaisun. Silputtu olki putoaa kahdelle vastakkain pyörivälle levityslautaselle, jotka levittävät sen tasaisesti jopa 9,3 metrin työleveydelle. Levityssuunta on kätevästi valittavissa ohjaamosta. TUCANO varmistaa näin tehokkaan olkien leviämisen vähäisellä voimantarpeella. Sekä ACTIVE SPREADER että myös SPECIAL CUT ovat tässä teholuokassa ainutlaatuisia ja asettavat TUCANO'n ylemmän keskiluokan huipulle. HD-akanalevitin. Monia etuja: Soveltuu maissin ja viljan akanoiden levitykseen ei muutoksia Pitkäikäiset HD-komponentit Erinomainen levitystasaisuus Varma akanoiden syöttö kaikissa olosuhteissa Puhaltimen ilmavirtaus ei vaikuta levitykseen Optimoitu käsiksi pääsy seulastoon, kun akanalevittimet käännetään ylös Karhottimet levityslevyn päällä Karhottimet ACTIVE SPREADER: in päällä Olkisilppurin sähköhydraulinen päälle kytkentä 53

54 CLAAS POWER SYSTEMS. Optimoitu voimansiirto takaa enimmäistehon: CPS. CLAAS koneiden kehittelyssä pyritään jatkuvasti yhä parempaan hyötysuhteeseen, luotettavuuteen ja yhä parempaan taloudellisuuteen. Se koskee tietenkin CLAAS-puimureiden kaikkia rakenteita. Voimansiirrolla on kuitenkin erityinen merkitys. Siihen kuuluu paljon muutakin kuin vahva moottori. CLAAS POWER SYSTEMS järjestelmän avulla CLAAS yhdistää parhaat komponentit voimansiirtojärjestelmäksi, joka hakee vertaistaan. Suurin teho aina, missä sitä tarvitaan. Ihanteellisesti mitoitettu muun järjestelmän kanssa. Säästää polttoainetta ja maksaa itsensä nopeasti takaisin. TUCANO-puimurin kohdalla tämä tarkoittaa: yli 75 vuoden puimurikokemuksen perusteella on valmistettu paras CLAASin koskaan tekemä voimansiirtojärjestelmä. Parhaan työtuloksen saavuttamiseksi. Enemmän teknisiä innovaatioita ja ainutlaatuisia hienouksia: varmistavat luotettavuuden myös vaikeissa olosuhteissa. TUCANO on siihen valmis. 54

55 CLAAS POWER SYSTEMS 55

56 UUSI Lisää taloudellista moottoritehoa. Jopa 650 litran polttoainesäiliö. TUCANO 570 -puimurissa on kolme akkua: kahta käytetään 24 V moottorielektroniikkaa varten ja yhtä 12 V ohjauselektroniikkaa varten. 56

57 Moottori Voimansiirto Voiman ja kestävyyden suhteen ei kompromisseja. Tehokkaampi jäähdytysjärjestelmä automaattisella pölyn imuroinnilla. TUCANO 570 -mallin 7,7 litran suurtehomoottori täyttää Tier 4 pakokaasunormin vaatimukset moottoriin asennetun jälkikäsittelyjärjestelmän ja jäähdytetyn pakokaasujen kierrätysjärjestelmän (EGR: Exhaust Gas Recirculation) ansiosta. Lisäksi on kaikkien TUCANO-mallien moottoritehoja lisätty. Typpioksidien puhdistus SCR- ja EGR-järjestelmillä. TUCANO'ssa on tehokas, yhteinen moottorin, hydrauliikan ja ilmastointilaitteen jäähdytysjärjestelmä. Jäähdytystehoa on tehokkaasti voitu lisätä lisäämällä jäähdytyskennoston kokoa. Automaattinen pölyn poisto varmistaa jatkuvan hydraulisesti pyörivän imuverkon puhdistuksen ja se takaa parhaimman jäähdytystehon. Jäähdytyskennoston likaantuminen vähenee selvästi. UUTTA: Imuilman otto ja ilmansuodatin. Mercedes-Benz -moottorit TUCANO 570 -malleissa täyttävät tämän normin vaatimukset SCR-järjestelmän avulla (SCR: Selective Catalytic Reduction). Järjestelmä muuntaa pakokaasussa olevan typpioksidin puhtaaksi typeksi ja vedeksi. Tähän tarvittava urealiuos kuljetetaan mukana 57 l:n säiliössä. Typpioksidien määrää vähennetään lisäksi jäähdytetyn pakokaasujen kierrätysjärjestelmän (EGR) avulla. Moottorin imuilma otetaan uudessa TUCANO 570 -puimurissa pyörivän jäähdyttimen imuverkon jälkeen. Hyvästä esisuodatuksesta johtuen, pääsee ilmansuodattimiin vähemmän roskia. Suodattimien tilavuutta on uudessa moottorissa suurennettu merkittävästi. Nämä parannukset mahdollistavat merkittävän muutoksen huoltoväleihin ja lyhentävät huoltoaikoja selvästi. Lisätietoja osoitteessa: tucano500.claas.com 57

58 UUSI Lisää voimaa kaikissa olosuhteissa. UUTTA: 4-TRAC neliveto. TUCANO-puimurin hydrostaattista ajovoimansiirtoa voidaan helposti ohjata monitoimikahvalla: ilman kytkintä ja vaihteiden vaihtamista. Tämä käyttömukavuus vaikuttaa puintitehoon lisäävästi: nopeampina käännöksinä ja ajonopeuden optimoituna sovituksena vaihtelevien puintiolosuhteiden mukaan. Oma Extra-Power-lisävarusteesi: 4-veto. Yksinkertaisella napin painalluksella puimurin koko voima on käytettävissä ja se varmistaa ajon vaikeimmissakin olosuhteissa. Neliveto on luotettava ja huoltovapaa. UUTTA: 30% lisää vetovoimaa vetävän taka-akselin ansiosta. Uudessa vetävässä taka-akselissa on kaksi keskeisesti asennettua hydraulimoottoria. Moottorit ovat integroidut akseliin ja ominaista niille on merkittävästi korkeampi hyötysuhde. Integroidun rakenteen ansiosta on letkujen määrää voitu vähentää akselin päällä. Niiden päälle kerääntyy vähemmän likaa kosteissa olosuhteissa ja voimansiirron vaurioitumisen vaara vähenee. UUTTA: Taka-akseliin suurempikokoiset renkaat. Pidon lisäämiseksi vaikeissa olosuhteissa ja pintapaineen pienentämiseksi on saatavissa 600/65 R 28 tai VF 620/70 R 26 rengasvarustus. Nämä molemmat rengasvarustukset voidaan yhdistää 800 mm leveän renkaan kanssa. 58
