1 Sähköiset pyöreät kanavalämmittimet

2 Sähkökäyttöiset pyöreät kanavalämmittimet VEAB:n pyöreitä, sähkökäyttöisiä kanavalämmittimiä käytetään yksittäisten huoneiden ja alueiden tuloilman lämmittämiseen erikseen säädettävin lämpötiloin. Oikein mitoitetuissa järjestelmissä niillä voidaan lämmittää koko rakennus. Pyöreitä sähkökäyttöisiä kanavalämmittimiä käytetään myös ilmastointilaitteiston esi- tai jälkilämmittimenä. Kanavalämmittimiä on saatavana sisäisellä sähköisellä säätimellä tai ulkoisella säädöllä. Kanavalämmittimeen on mahdollista saada myös sisäinen elektroninen virtauskytkin. 8 kokoa mm Tehoalue W Tiiviysluokka C (standardin EN mukaisesti) Sisäinen elektroninen virtauskytkin sisältyy useisiin malleihin Sisäinen säädin tai ulkoinen säätö Kaksi sisäistä ylikuumenemissuojaa Koteloidut, ruostumattomat sileän putken elementit Vakiokokoonpano Kotelo valmistetaan alusinkitystä teräspellistä ja lämpöelementit valmistetaan ruostumattomasta teräksestä, EN Kytkentärasiassa on sähkökytkentöjä varten tarvittavat liittimet. Kanavaliitos sopii pyöreisiin kanaviin asennettavaksi. valmistetaan kotelointiluokassa IP43, mutta pyynnöstä se on saatavissa myös kotelointiluokassa IP55. Ylikuumenemissuoja Kaikissa -malleissa on kaksi ylikuumenemissuojaa, automaattinen palautus ja manuaalinen palautus. Ne ovat toimitettaessa kytkettyinä sarjaan lämpöelementin kanssa, eikä niitä siksi tarvitse liittää ulkoiseen releeseen (ei malli -E, katso sivu 13). Tämä parantaa turvallisuutta ja alentaa asennuskustannuksia. Kaikissa kanavalämmittimissä on ylikuumenemissuojan palautus lämmittimen kannessa. Ilmanvirtausnopeus Kanavalämmittimet on valmistettu ilmanvirtausnopeudelle 1,5 m/s, tietyt mallit sopivat myös pienemmille nopeuksille 0,5 m/s saakka. Katso sivut 14 ja 15. Hälytysrele, lisämerkintä -L Kaikkiin malleihin on mahdollista saada sisäinen rele, jossa on jännitteetön hälytyskosketin, joka osoittaa jännitteen katkeamisen tai onko manuaalisesti palautettava ylikuumenemissuoja lauennut. Hälytysrele sisältyy vakiona malleihin -MQXL, -MTXL ja -PTXL. Elektroninen virtauskytkin Kaikkiin malleihin, joissa on sisäinen ohjaus, voidaan valita myös sisäinen elektroninen virtauskytkin. Virtauskytkin valvoo jatkuvasti ilmavirtaa ja sammuttaa lämmittimen, jos ilmavirran nopeus on alle 1,5 m/s. Näin vältetään ylikuumeneminen. Kun ilmavirran nopeus nousee jälleen yli 1,5 m/s:n, lämmitin käynnistyy automaattisesti. Tämä tarkoittaa, että sisäisellä virtauskytkimellä varustettu täyttää tuulettimen/ilmavirran vastaista lukitusta koskevan vaatimuksen ja voidaan asentaa ilman ulkoista lukitusta. Tämän ansiosta asennus on hyvin helppo toteuttaa. Tiiviysluokka C Kanavalämmitin täyttää tiiviysluokan C vaatimukset. Tämä takaa, että lämmitetty ilma saavuttaa määränpään eikä vuoda pois ilmastointijärjestelmästä. Tämä säästää sekä energiaa että rahaa. Hyväksyntä Kanavalämmittimet ovat Intertek SEMKO:n testaamia ja hyväksymiä seuraavien tietojen mukaisesti: LVD-direktiivi: EN , EN , SEMKO mod 1-4 ja SEMKO 111 FA1982 EMC-direktiivi: EN , EN ja EN EMF-direktiivi: EN Sivu 2 Luku 1

3 Ohjaus Sisäinen säädin Sisäisen säätimen ansiosta asentaminen on helppoa, koska esimerkiksi kaapeleita täytyy asentaa vähemmän. Tämä alentaa asennuskustannuksia ja vähentää väärien kytkentöjen riskiä. Säädin on elektroninen ja säätää tehoa voimapuolijohteiden (triac) kautta niin kutsutulla aikaverrannollisella säädöllä (pulssi-/tauko-tekniikalla). Tämän ansiosta lämpötilan säätö on hyvin tarkka. Koska säätö tapahtuu elektronisesti, se toimii täysin äänettömästi ja kuluminen on erittäin vähäistä. Seuraavat mallit ovat saatavissa sisäisellä säätimellä: -MQU(L) ja -MTU(L), yksi anturi Kanavalämmitin, jossa on sisäinen lämpötilansäädin, huone- tai kanava-anturi. Asetusarvo asetetaan kanavalämmittimen kannesta tai ulkoisesti. Katso sivu 6. -MQEM(L) ja -MTEM(L), kaksi anturia Kanavalämmitin, jossa on sisäinen lämpötilansäädin, ulkoinen huoneanturi ja asetusarvon säädin. Tuloilman pienin ja suurin lämpötila asetetaan kanavalämmittimen piirilevystä. Katso sivu 8. -MQXL ja -MTXL, 0 10V ohjaussignaali Kanavalämmitin, jossa on sisäinen säädin 0 10 voltin ulkoista ohjaussignaalia varten. Katso sivu 10. Ilmanvirtausnopeudet jopa 0,5 m/s -PTU(L), -PTEM(L), -PTXL, -P(L) Katso sivut 14 ja 15. Ulkoinen säädin Kanavalämmitin voidaan valita myös ilman sisäistä säädintä. Sen sijaan voidaan käyttää ulkoista säädintä. Seuraavat -mallit ovat saatavissa ulkoisella säätimellä: -M(L) ja -E(L) Kanavalämmittimeen kytketään ulkoinen lämpötilansäädin ja -anturi. Katso sivut 12 ja 13. Valinnat vakiokokoonpanon lisäksi Vakiokokoonpanon lisäksi saatavissa on useita vaihtoehtoja, jotka voidaan mukauttaa sovelluksen mukaan. Muut materiaalivaihtoehdot Kotelo voidaan valmistaa ruostumattomasta teräksestä, EN , tai ruostumattomasta haponkestävästä teräksestä, EN Kondenssivesitiivistetty (Ei 80, 100, 250, 315 ja 400) Kosteuden kytkentärasiaan tiivistymisen riskiä voidaan pienentää lisäämällä kytkentärasian sisään 4 millimetriä paksu lisäeriste, kun kanavalämmitin asennetaan lämpimään ja kosteaan tilaan ja kun kanavassa kulkeva ilma on kylmää. Kotelointiluokka IP55 Pyynnöstä kanavalämmittimet voidaan valmistaa kotelointiluokassa IP55 vakiokokoonpanon (IP43) sijaan. Modbus Kanavalämmittimet voidaan varustaa Modbus-väyläyhteydellä. Ota yhteys VEAB:n edustajaan lisätietojen saamiseksi. Kanavalämmittimet, joissa lähtöilman lämpötila on yli 50 C Valmistetaan vain suorakulmaisessa kokoonpanossa, jossa on pyöreä liitäntä. Katso kohta Sähkökäyttöiset suorakulmaiset kanavalämmittimet. Mitat yli 400 mm Valmistetaan vain suorakulmaisessa kokoonpanossa, jossa on pyöreä liitäntä. Katso kohta Sähkökäyttöiset suorakulmaiset kanavalämmittimet. Yli 12 kilowatin tehot Valmistetaan vain suorakulmaisessa kokoonpanossa, jossa on pyöreä liitäntä. Katso kohta Sähkökäyttöiset suorakulmaiset kanavalämmittimet. Vahvistettu sähköeristys Valmistetaan vain suorakulmaisessa kokoonpanossa, jossa on pyöreä liitäntä. Katso kohta Sähkökäyttöiset suorakulmaiset kanavalämmittimet. Luku 1 Sivu 3

4 Valikoiman yleiskatsaus Kokomerkintä Halkaisija ( mm) * ** Pienin ilmamäärä m³/t Teho Jännite 300 W 230V~ X 3 X W 230V~ X W 230V~ X 3 X 5 X 3 X 2 X W 230V~ X 7 X 4 X 2 X 2 X W 230V~ X 8 X 5 X 3 X 2 X W 230V~ X 9 X 6 X 3 X 3 X W 230V~ X 10 X 6 X 4 X 3 X W 230V~ X 7 X 4 X 3 X W 230V~ X W 230V~ X 6 X 4 X 3 X W 400V2~ X 6 X 4 X 3 X W 400V2~ X W 400V2~ X 12 X 8 X 6 X 4 X W 400V2~ X 9 X 7 X 4 X W 400V3~ X W 400V3~ X 9 X 7 X 4 X W 400V3~ X 9 X 6 X W 400V3~ X 10 X 7 X 5 * = Saatavissa myös halkaisijalla 150 mm. ** = Saatavissa myös halkaisijalla 355 mm. 1 = Katso painehäviökäyrä 1 2 = Katso painehäviökäyrä 2 3 = Katso painehäviökäyrä 3 4 = Katso painehäviökäyrä 4 5 = Katso painehäviökäyrä 5 6 = Katso painehäviökäyrä 6 7 = Katso painehäviökäyrä 7 8 = Katso painehäviökäyrä 8 9 = Katso painehäviökäyrä 9 10 = Katso painehäviökäyrä = Katso painehäviökäyrä = Katso painehäviökäyrä 12 Painehäviö Pa Painehäviö Ilman nopeus m/s Sivu 4 Luku 1

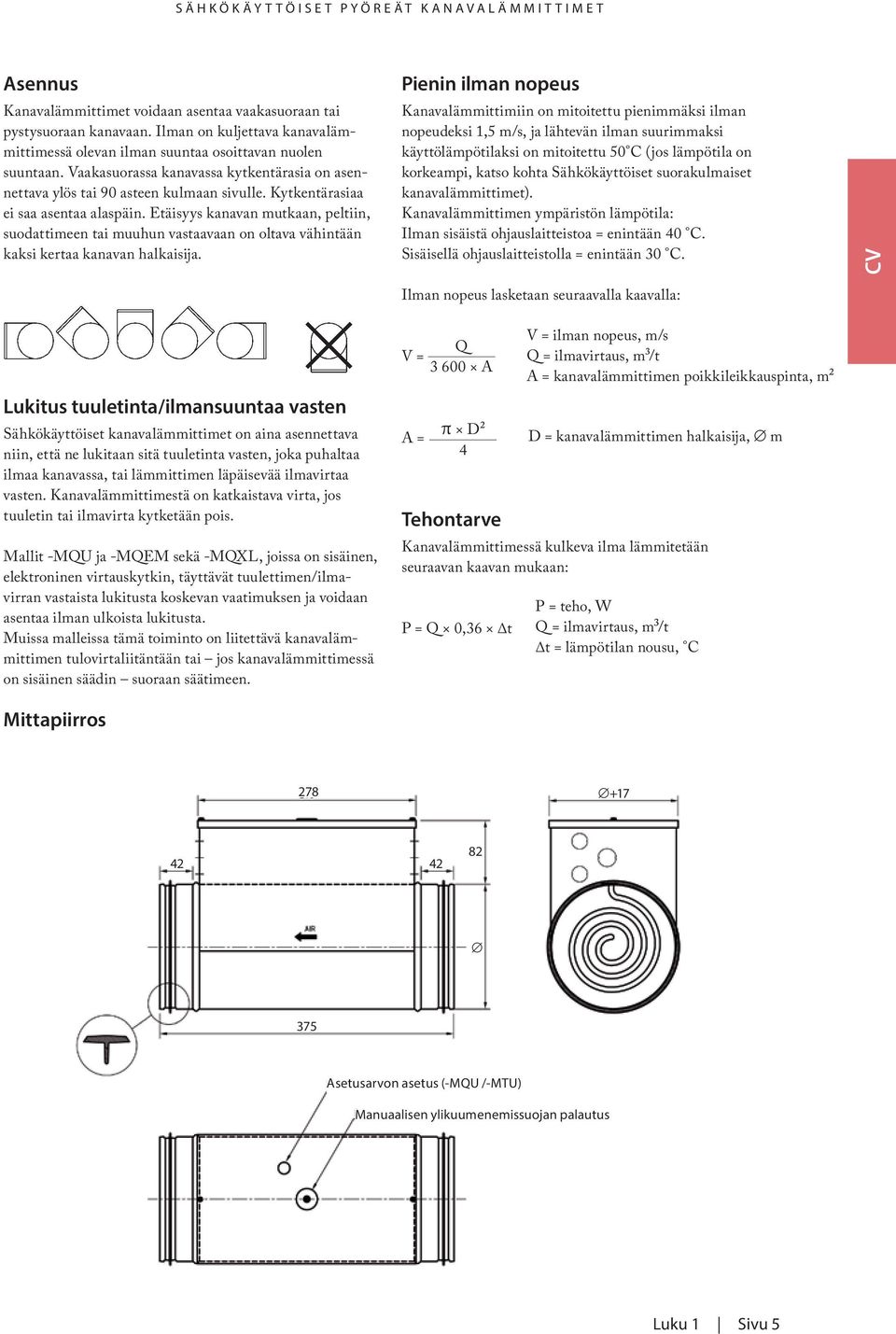

5 Asennus Kanavalämmittimet voidaan asentaa vaakasuoraan tai pystysuoraan kanavaan. Ilman on kuljettava kanavalämmittimessä olevan ilman suuntaa osoittavan nuolen suuntaan. Vaakasuorassa kanavassa kytkentärasia on asennettava ylös tai 90 asteen kulmaan sivulle. Kytkentärasiaa ei saa asentaa alaspäin. Etäisyys kanavan mutkaan, peltiin, suodattimeen tai muuhun vastaavaan on oltava vähintään kaksi kertaa kanavan halkaisija. Lukitus tuuletinta/ilmansuuntaa vasten Sähkökäyttöiset kanavalämmittimet on aina asennettava niin, että ne lukitaan sitä tuuletinta vasten, joka puhaltaa ilmaa kanavassa, tai lämmittimen läpäisevää ilmavirtaa vasten. Kanavalämmittimestä on katkaistava virta, jos tuuletin tai ilmavirta kytketään pois. Mallit -MQU ja -MQEM sekä -MQXL, joissa on sisäinen, elektroninen virtauskytkin, täyttävät tuulettimen/ilmavirran vastaista lukitusta koskevan vaatimuksen ja voidaan asentaa ilman ulkoista lukitusta. Muissa malleissa tämä toiminto on liitettävä kanavalämmittimen tulovirtaliitäntään tai jos kanavalämmittimessä on sisäinen säädin suoraan säätimeen. Mittapiirros Pienin ilman nopeus Kanavalämmittimiin on mitoitettu pienimmäksi ilman nopeudeksi 1,5 m/s, ja lähtevän ilman suurimmaksi käyttölämpötilaksi on mitoitettu 50 C (jos lämpötila on korkeampi, katso kohta Sähkökäyttöiset suorakulmaiset kanavalämmittimet). Kanavalämmittimen ympäristön lämpötila: Ilman sisäistä ohjauslaitteistoa = enintään 40 C. Sisäisellä ohjauslaitteistolla = enintään 30 C. Ilman nopeus lasketaan seuraavalla kaavalla: V = A = Q A π D² 4 Tehontarve Kanavalämmittimessä kulkeva ilma lämmitetään seuraavan kaavan mukaan: P = Q 0,36 t V = ilman nopeus, m/s Q = ilmavirtaus, m³/t A = kanavalämmittimen poikkileikkauspinta, m² D = kanavalämmittimen halkaisija, m P = teho, W Q = ilmavirtaus, m³/t t = lämpötilan nousu, C Asetusarvon asetus (-MQU /-MTU) Manuaalisen ylikuumenemissuojan palautus Luku 1 Sivu 5

6 HUONE- TAI KANAVA-ANTURIN SISÄISELLÄ OHJAUSLAITTEISTOLLA Sähkökäyttöinen pyöreä kanavalämmitin, jossa on huone- tai kanava-anturin sisäinen ohjauslaitteisto. Sisäisen säätimen ansiosta asentaminen on helppoa, koska esimerkiksi kaapeleita täytyy asentaa vähemmän. Tämä alentaa asennuskustannuksia ja vähentää väärien kytkentöjen riskiä. Kanavalämmitin toimii ulkoisella huone- tai kanava-anturilla. Lämpötila säädetään lämmittimen kannesta tai ulkoisesta asetusarvon säätimestä. - MQU Kanavalämmitin, jossa on huone- tai kanava-anturin sisäinen lämpötilansäädin. Lämmitin voidaan määrittää uudelleen niin, että asetusarvon asetetaan ulkoisesti tai lämmittimen kannesta. Mallissa -MQU on myös sisäinen elektroninen virtauskytkin, jonka ansiosta asentaminen on entistäkin helpompaa, koska se voidaan asentaa erikseen. Anturi ja mahdollinen asetusarvon säädin ovat saatavissa erillisinä lisävarusteina. - MTU Sama malli kuin edellä, mutta ilman sisäistä elektronista virtauskytkintä. - MQUL ja -MTUL Samat mallit kuin edellä, mutta sisäisellä releellä, jossa on jännitteetön hälytyskosketin, joka osoittaa jännitteen katkeamisen tai onko manuaalisesti palautettava ylikuumenemissuoja lauennut. Suunnittelu/tilaaminen Kuvaava teksti MQU Kanavalämmitin, VEAB:n tyyppi -MQU, kotelo alusinkittyä teräslevyä ja lämpöelementti ruostumatonta terästä, EN Kanavalämmittimet täyttävät EN standardin mukaisen C-tiiviysluokan vaatimukset. Sisäinen elektroninen virtauskytkin. Säädetään sisäisellä huone- tai kanavaanturin lämpötilansäätimellä. Asetusarvo asetetaan ulkoisesti tai lämmittimen kannesta. Anturi ja mahdollinen ulkoinen asetusarvon säädin tilataan erikseen. Tyyppimerkintä (esimerkki) Kuvaava teksti MTU Kanavalämmitin, VEAB:n tyyppi -MTU, kotelo alusinkittyä teräslevyä ja lämpöelementti ruostumatonta terästä, EN Kanavalämmittimet täyttävät EN standardin mukaisen C-tiiviysluokan vaatimukset. Säädetään sisäisellä huone- tai kanavaanturin lämpötilansäätimellä. Asetusarvo asetetaan ulkoisesti tai lämmittimen kannesta. Anturi ja mahdollinen ulkoinen asetusarvon säädin tilataan erikseen MQUL Kokomerkintä, katso sivu 4 Teho noin 100 watilla Jännite 1 = 230V~ 2 = 400V2~ 3 = 400V3~ Säätötyyppi (-MQU/-MQUL/-MTU/ MTUL, katso edellä olevat tiedot) Sivu 6 Luku 1

7 HUONE- TAI KANAVA-ANTURIN SISÄISELLÄ OHJAUSLAITTEISTOLLA Lisävarusteet Malleihin -MQU(L)/-MTU(L) on saatavissa useita anturi-/asetusarvoyhdistelmiä. Seuraavassa esitellään viisi tavanomaista kokoonpanoa. Antureita koskevat tiedot ovat sivulla 17. Täydellinen kytkentäkaavio on saatavissa asennusohjeissa kotisivulla osoitteessa (valitse Produkter / Kanalvärmare Elektriska). Kanava-antureita Vaihtoehto 1 Kanava-anturi ja asetusarvon asetus lämmittimen kannessa. Vaihtoehto 2 Kanava-anturi erillinen asetusarvon asetus. TG-K330 anturina. TG-K330 anturina. Asetusarvo asetetaan manuaalisesti kanavalämmittimen kannesta. TG-R430 asetusarvon potentiometrinä. Huoneantureita Vaihtoehto 3 Huoneanturi asetusarvon säädöllä. Vaihtoehto 4 Huoneanturi ja erillinen asetusarvon potentiometri. TG-R430 aseturarvon potentiometrinä ja huoneanturina. TG-R530 (IP30) tai TG-R630 (IP54) huoneanturina. TG-R430 asetusarvon potentiometrinä. Vaihtoehto 5 Huoneanturi ja asetusavonsäätö lämmittimen kannessa. TG-R530 (IP30) tai TG-R630 (IP54) huoneanturina. Asetusarvo asetetaan manuaalisesti kanavalämmittimen kannesta. Luku 1 Sivu 7

8 ISÄÄNRAKENNETULLA SÄÄTIMELLÄ HUONELÄMPÖTILANSÄÄDÖLLE MIN / MAKS TULOILMANLÄMPÖTILALLA Sähköinen pyöreä kanavalämmitin sisäänrakennetulla säätimellä kahdelle anturille, yhdelle huoneanturille ja min/maks tuloilma-anturille Sisäisen säätimen ansiosta asentaminen on helppoa, koska esimerkiksi kaapeleita täytyy asentaa vähemmän. Tämä alentaa asennuskustannuksia ja vähentää väärien kytkentöjen riskiä. Kanavalämmitin toimii ulkoisella huone- tai kanava-anturilla. Lämpötila säädetään ulkoisella asetusarvon säätimellä. - MQEM Kanavalämmitin sisäänrannetulla säätimellä huoneanturille asetusarvolla tyyppiä TG-R430 sekä tuloilma-anturille TG-K630. Haluttu huoneen lämpötila säädetään TG- R430:llä. Tuloilman pienin ja suurin lämpötila asetetaan kanavalämmittimen piirilevystä. Mallissa -MQEM on myös sisäinen elektroninen virtauskytkin, jonka ansiosta asentaminen on entistäkin helpompaa, koska se voidaan asentaa erikseen. Anturi ja asetusarvon säädin ovat saatavissa erillisinä lisävarusteina. - MTEM Sama malli kuin edellä, mutta ilman sisäistä elektronista virtauskytkintä. - MQEML ja -MTEML Samat mallit kuin edellä, mutta sisäisellä releellä, jossa on jännitteetön hälytyskosketin, joka osoittaa jännitteen katkeamisen tai onko manuaalisesti palautettava ylikuumenemissuoja lauennut. Suunnittelu/tilaaminen Kuvaava teksti MQEM Kanavalämmitin, VEAB:n tyyppi -MQEM, kotelo alusinkittyä teräslevyä ja lämpöelementti ruostumatonta terästä, EN Kanavalämmittimet täyttävät EN standardin mukaisen C-tiiviysluokan vaatimukset. Sisäinen elektroninen virtauskytkin. Säädetään huoneanturin sisäisellä lämpötilansäätimellä, jossa on sisäinen asetusarvon säädin, sekä erillisellä tuloilman anturilla. Anturi ja ulkoinen asetusarvon säädin tilataan erikseen. Tyyppimerkintä (esimerkki) Kuvaava teksti MTEM Kanavalämmitin, VEAB:n tyyppi -MTEM, kotelo alusinkittyä teräslevyä ja lämpöelementti ruostumatonta terästä, EN Kanavalämmittimet täyttävät EN standardin mukaisen C-tiiviysluokan vaatimukset. Säädetään huoneanturin sisäisellä lämpötilansäätimellä, jossa on asetusarvon säädin, sekä erillisellä tuloilman anturilla. Anturi ja ulkoinen asetusarvon säädin tilataan erikseen MQEML Kokomerkintä, katso sivu 4 Teho noin 100 watilla Jännite 1 = 230V~ 2 = 400V2~ 3 = 400V3~ Säätötyyppi (-MQEM/-MQEML/-MTEM/ MTEML, katso edellä olevat tiedot) Sivu 8 Luku 1

9 ISÄÄNRAKENNETULLA SÄÄTIMELLÄ HUONELÄMPÖTILANSÄÄDÖLLE MIN / MAKS TULOILMANLÄMPÖTILALLA Lisävarusteet Malleihin -MQEM(L)/-MTEM(L) on saatavissa useita anturi-/asetusarvoyhdistelmiä. Seuraavassa esitellään kolme tavanomaista kokoonpanoa. Antureita koskevat tiedot ovat sivulla 17. Täydellinen kytkentäkaavio on saatavissa asennusohjeissa kotisivulla osoitteessa (valitse Products/Duct heaters - Electric). Huoneantureita Vaihtoehto 1 Huoneanturi asetusarvon potentiometrinä TG-R430 toimii sekä asetusarvon potentiometrinä että huoneanturina. TG-K360 tuloilman pienintä/suurinta lämpötilaa varten. Vaihtoehto 2 Huoneanturi erillisellä asetusarvon potentiometrillä TG-R530 (IP30) tai TG-R630 (IP54) huoneanturina. TG-R430 asetusarvon potentiometrinä. TG-K360 tuloilman pienintä/suurinta lämpötilaa varten. Kanava-antureita Vaihtoehto 3 Kanava-anturi erillisellä asetusarvon potentiometrillä TG-K330 poistoilman anturina. TG-R430 asetusarvon potentiometrinä. TG-K360 tuloilman pienintä/suurinta lämpötilaa varten. Luku 1 Sivu 9

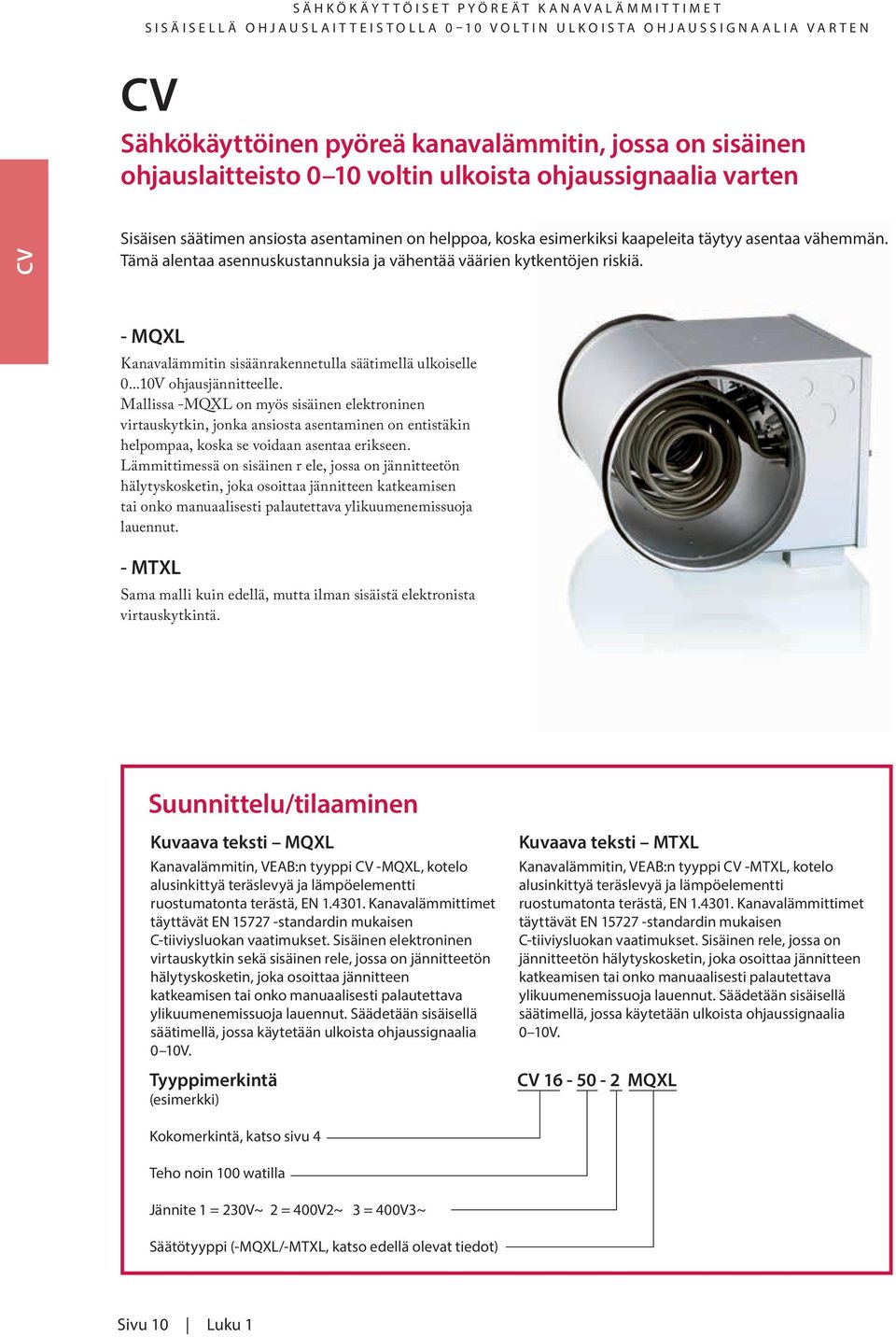

10 SISÄISELLÄ OHJAUSLAITTEISTOLLA 0 10 VOLTIN ULKOISTA OHJAUSSIGNAALIA VARTEN Sähkökäyttöinen pyöreä kanavalämmitin, jossa on sisäinen ohjauslaitteisto 0 10 voltin ulkoista ohjaussignaalia varten Sisäisen säätimen ansiosta asentaminen on helppoa, koska esimerkiksi kaapeleita täytyy asentaa vähemmän. Tämä alentaa asennuskustannuksia ja vähentää väärien kytkentöjen riskiä. - MQXL Kanavalämmitin sisäänrakennetulla säätimellä ulkoiselle V ohjausjännitteelle. Mallissa -MQXL on myös sisäinen elektroninen virtauskytkin, jonka ansiosta asentaminen on entistäkin helpompaa, koska se voidaan asentaa erikseen. Lämmittimessä on sisäinen r ele, jossa on jännitteetön hälytyskosketin, joka osoittaa jännitteen katkeamisen tai onko manuaalisesti palautettava ylikuumenemissuoja lauennut. - MTXL Sama malli kuin edellä, mutta ilman sisäistä elektronista virtauskytkintä. Suunnittelu/tilaaminen Kuvaava teksti MQXL Kanavalämmitin, VEAB:n tyyppi -MQXL, kotelo alusinkittyä teräslevyä ja lämpöelementti ruostumatonta terästä, EN Kanavalämmittimet täyttävät EN standardin mukaisen C-tiiviysluokan vaatimukset. Sisäinen elektroninen virtauskytkin sekä sisäinen rele, jossa on jännitteetön hälytyskosketin, joka osoittaa jännitteen katkeamisen tai onko manuaalisesti palautettava ylikuumenemissuoja lauennut. Säädetään sisäisellä säätimellä, jossa käytetään ulkoista ohjaussignaalia 0 10V. Tyyppimerkintä (esimerkki) Kuvaava teksti MTXL Kanavalämmitin, VEAB:n tyyppi -MTXL, kotelo alusinkittyä teräslevyä ja lämpöelementti ruostumatonta terästä, EN Kanavalämmittimet täyttävät EN standardin mukaisen C-tiiviysluokan vaatimukset. Sisäinen rele, jossa on jännitteetön hälytyskosketin, joka osoittaa jännitteen katkeamisen tai onko manuaalisesti palautettava ylikuumenemissuoja lauennut. Säädetään sisäisellä säätimellä, jossa käytetään ulkoista ohjaussignaalia 0 10V MQXL Kokomerkintä, katso sivu 4 Teho noin 100 watilla Jännite 1 = 230V~ 2 = 400V2~ 3 = 400V3~ Säätötyyppi (-MQXL/-MTXL, katso edellä olevat tiedot) Sivu 10 Luku 1

11 SISÄISELLÄ OHJAUSLAITTEISTOLLA 0 10 VOLTIN ULKOISTA OHJAUSSIGNAALIA VARTEN Säätäminen lisävarusteilla Malleja -MQXL/-MTXL voidaan säätää useilla eri tavoilla. Seuraavassa esitellään kolme esimerkkiä. Täydellinen kytkentäkaavio on saatavissa asennusohjeissa kotisivulla osoitteessa (valitse Products/Duct heaters - Electric). Pääjärjestelmä V Ilmastointilaitteisto sisäisellä ohjauksella, jossa on 0 10V lähtö jälkilämmityspatteria varten V Säätimen ohjaus 0 10V V Luku 1 Sivu 11

12 ULKOISTA OHJAUSLAITTEISTOA VARTEN Sähkökäyttöinen pyöreä kanavalämmitin ulkoista ohjauslaitteistoa varten VEAB:n ulkoista ohjausta varten varustetut sähkökäyttöiset kanavalämmittimet täydennetään ulkoisella lämpötilan säätimellä. Ne voidaan asentaa seinälle tai kojekaappiin. Säätimet ja anturi tilataan erikseen, katso sivut 16 ja M Säädetään säädintyypillä PULSER tai TTC. Ylikuumenemissuoja palautetaan manuaalisesti kanavalämmittimen kannesta. Teho jopa W. - ML Sama malli kuin edellä, mutta sisäisellä releellä, jossa on jännitteetön hälytyskosketin, joka osoittaa jännitteen katkeamisen tai onko manuaalisesti palautettava ylikuumenemissuoja lauennut. Suunnittelu/tilaaminen Kuvaava teksti M Kanavalämmitin, VEAB:n tyyppi -M, kotelo alusinkittyä teräslevyä ja lämpöelementti ruostumatonta terästä, EN Kanavalämmittimet täyttävät EN standardin mukaisen C-tiiviysluokan vaatimukset. Kanavalämmitintä säädetään ulkoisella säätimellä ja anturilla, jotka tilataan erikseen. Tyyppimerkintä (esimerkki) Kuvaava teksti ML Kanavalämmitin, VEAB:n tyyppi -ML, kotelo alusinkittyä teräslevyä ja lämpöelementti ruostumatonta terästä, EN Kanavalämmittimet täyttävät EN standardin mukaisen C-tiiviysluokan vaatimukset. Sisäinen rele, jossa on jännitteetön hälytyskosketin, joka osoittaa virtakatkon tai jos manuaalisesti palautettava ylikuumenemissuoja on lauennut. Kanavalämmitintä säädetään ulkoisella säätimellä ja anturilla, jotka tilataan erikseen ML Kokomerkintä, katso sivu 4 Teho noin 100 watilla Jännite 1 = 230V~ 2 = 400V2~ 3 = 400V3~ Säätötyyppi (-M/-ML, katso edellä olevat tiedot) Sivu 12 Luku 1

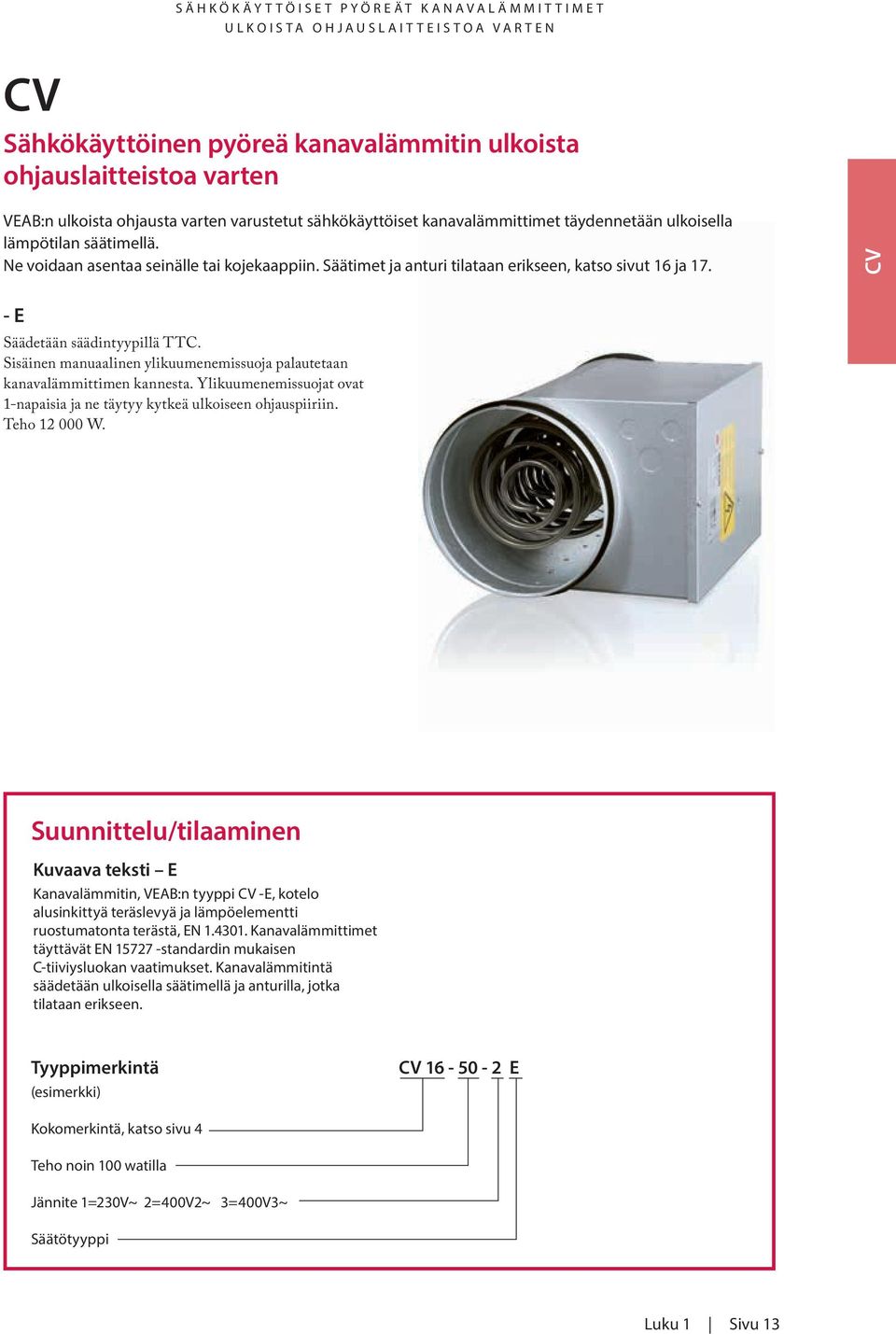

13 ULKOISTA OHJAUSLAITTEISTOA VARTEN Sähkökäyttöinen pyöreä kanavalämmitin ulkoista ohjauslaitteistoa varten VEAB:n ulkoista ohjausta varten varustetut sähkökäyttöiset kanavalämmittimet täydennetään ulkoisella lämpötilan säätimellä. Ne voidaan asentaa seinälle tai kojekaappiin. Säätimet ja anturi tilataan erikseen, katso sivut 16 ja E Säädetään säädintyypillä TTC. Sisäinen manuaalinen ylikuumenemissuoja palautetaan kanavalämmittimen kannesta. Ylikuumenemissuojat ovat 1-napaisia ja ne täytyy kytkeä ulkoiseen ohjauspiiriin. Teho W. Suunnittelu/tilaaminen Kuvaava teksti E Kanavalämmitin, VEAB:n tyyppi -E, kotelo alusinkittyä teräslevyä ja lämpöelementti ruostumatonta terästä, EN Kanavalämmittimet täyttävät EN standardin mukaisen C-tiiviysluokan vaatimukset. Kanavalämmitintä säädetään ulkoisella säätimellä ja anturilla, jotka tilataan erikseen. Tyyppimerkintä (esimerkki) E Kokomerkintä, katso sivu 4 Teho noin 100 watilla Jännite 1=230V~ 2=400V2~ 3=400V3~ Säätötyyppi Luku 1 Sivu 13

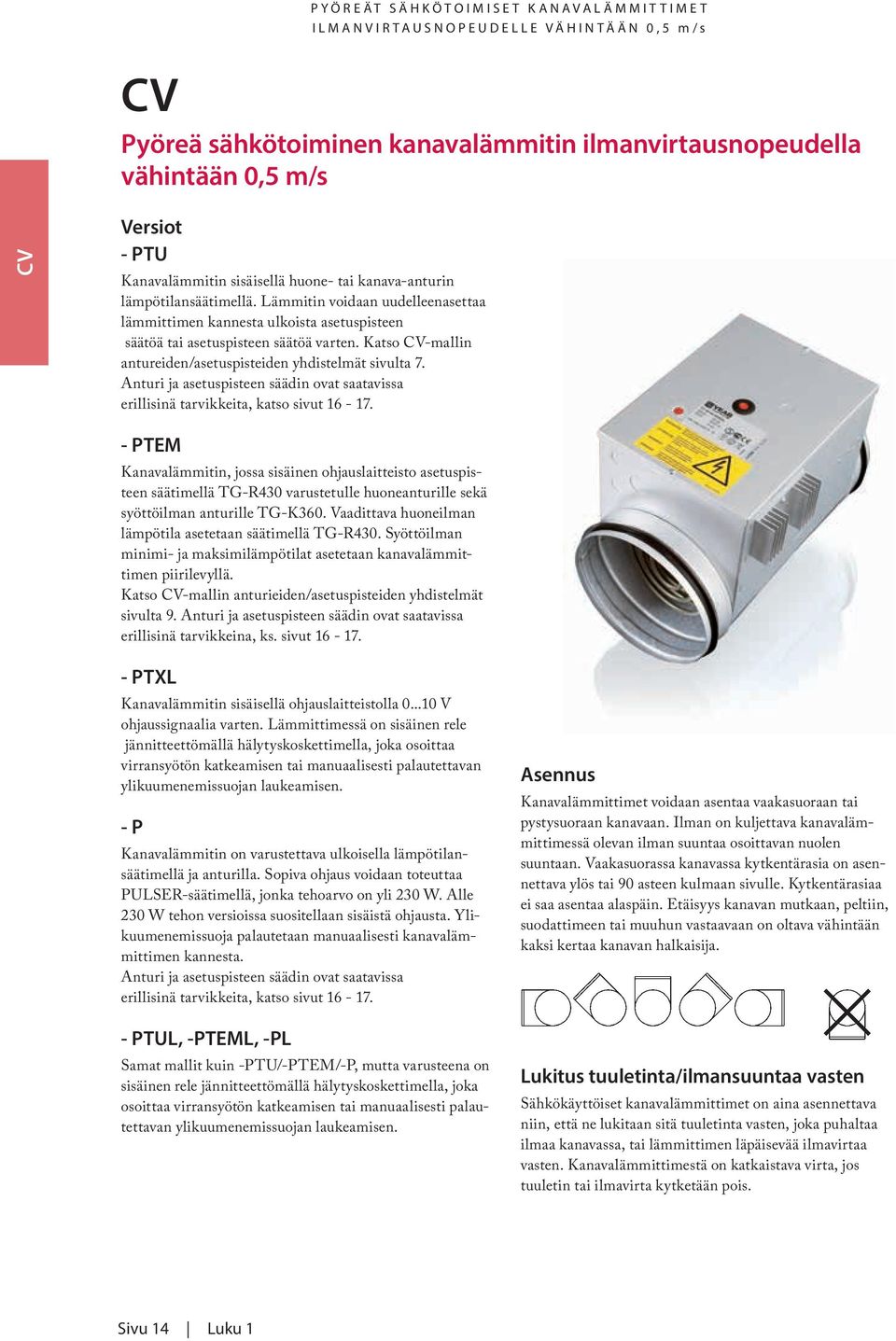

14 PYÖREÄT SÄHKÖTOIMISET KANAVALÄMMITTIMET ILMANVIRTAUSNOPEUDELLE VÄHINTÄÄN 0,5 m/s Pyöreä sähkötoiminen kanavalämmitin ilmanvirtausnopeudella vähintään 0,5 m/s Versiot - PTU Kanavalämmitin sisäisellä huone- tai kanava-anturin lämpötilansäätimellä. Lämmitin voidaan uudelleenasettaa lämmittimen kannesta ulkoista asetuspisteen säätöä tai asetuspisteen säätöä varten. Katso -mallin antureiden/asetuspisteiden yhdistelmät sivulta 7. Anturi ja asetuspisteen säädin ovat saatavissa erillisinä tarvikkeita, katso sivut PTEM Kanavalämmitin, jossa sisäinen ohjauslaitteisto asetuspisteen säätimellä TG-R430 varustetulle huoneanturille sekä syöttöilman anturille TG-K360. Vaadittava huoneilman lämpötila asetetaan säätimellä TG-R430. Syöttöilman minimi- ja maksimilämpötilat asetetaan kanavalämmittimen piirilevyllä. Katso -mallin anturieiden/asetuspisteiden yhdistelmät sivulta 9. Anturi ja asetuspisteen säädin ovat saatavissa erillisinä tarvikkeina, ks. sivut PTXL Kanavalämmitin sisäisellä ohjauslaitteistolla V ohjaussignaalia varten. Lämmittimessä on sisäinen rele jännitteettömällä hälytyskoskettimella, joka osoittaa virransyötön katkeamisen tai manuaalisesti palautettavan ylikuumenemissuojan laukeamisen. - P Kanavalämmitin on varustettava ulkoisella lämpötilansäätimellä ja anturilla. Sopiva ohjaus voidaan toteuttaa PULSER-säätimellä, jonka tehoarvo on yli 230 W. Alle 230 W tehon versioissa suositellaan sisäistä ohjausta. Ylikuumenemissuoja palautetaan manuaalisesti kanavalämmittimen kannesta. Anturi ja asetuspisteen säädin ovat saatavissa erillisinä tarvikkeita, katso sivut PTUL, -PTEML, -PL Samat mallit kuin -PTU/-PTEM/-P, mutta varusteena on sisäinen rele jännitteettömällä hälytyskoskettimella, joka osoittaa virransyötön katkeamisen tai manuaalisesti palautettavan ylikuumenemissuojan laukeamisen. Asennus Kanavalämmittimet voidaan asentaa vaakasuoraan tai pystysuoraan kanavaan. Ilman on kuljettava kanavalämmittimessä olevan ilman suuntaa osoittavan nuolen suuntaan. Vaakasuorassa kanavassa kytkentärasia on asennettava ylös tai 90 asteen kulmaan sivulle. Kytkentärasiaa ei saa asentaa alaspäin. Etäisyys kanavan mutkaan, peltiin, suodattimeen tai muuhun vastaavaan on oltava vähintään kaksi kertaa kanavan halkaisija. Lukitus tuuletinta/ilmansuuntaa vasten Sähkökäyttöiset kanavalämmittimet on aina asennettava niin, että ne lukitaan sitä tuuletinta vasten, joka puhaltaa ilmaa kanavassa, tai lämmittimen läpäisevää ilmavirtaa vasten. Kanavalämmittimestä on katkaistava virta, jos tuuletin tai ilmavirta kytketään pois. Sivu 14 Luku 1

15 PYÖREÄT SÄHKÖTOIMISET KANAVALÄMMITTIMET ILMANVIRTAUSNOPEUDELLE VÄHINTÄÄN 0,5 m/s Mittapiirros Katso sivut 5. Kotelointiluokka -P... on valmistettu suojaluokkaan IP43, mutta suojaluokka IP55 on saatavissa erikoistilauksena (ei -PTU versio). Ilmanvirtauksen miniminopeus ja ulostulevan ilman lämpötila Kanavalämmittimet on suunniteltu ilmanvirtauksen miniminopeudelle 0,5 m/s käytön aikana ulostulevan ilman maksimilämpötilalle 50 C. Katso laskentakaava sivulta 5. Tehontarve Katso laskentakaava sivulta 5. Valikoiman yleiskatsaus Kokomerkintä Halkaisija ( mm) * Pienin ilmamäärä m³/t Teho Jännite 200 W 230V~ X 5 X 3 X W 230V~ X 3 X W 230V~ X 7 X W 230V~ X W 230V~ X W 230V~ X 10 X W 230V~ X 8 * = Saatavissa myös halkaisijalla 150 mm. 3= Katso painehäviökäyrä 3, sivu 4 4= Katso painehäviökäyrä 4, sivu 4 5= Katso painehäviökäyrä 5, sivu 4 6= Katso painehäviökäyrä 6, sivu 4 7= Katso painehäviökäyrä 7, sivu 4 8= Katso painehäviökäyrä 8, sivu 4 9= Katso painehäviökäyrä 9, sivu 4 10= Katso painehäviökäyrä 10, sivu 4 Suunnittelu/tilaaminen Kuvaava teksti PTU Kanavalämmitin, VEAB:n tyyppi -PTU, kotelo alusinkittyä teräslevyä ja lämpöelementti ruostumatonta terästä, EN Kanavalämmittimien ilmatiiviysluokka on C standardin EN 1751 mukaisesti ja ne on suunniteltu ilmanvirtausnopeudelle vähintään 0,5 m/s. Säädetään sisäisellä huone- tai kanava-anturin lämpötilansäätimellä. Asetusarvo asetetaan ulkoisesti tai lämmittimen kannesta. Anturi ja mahdollinen ulkoinen asetusarvon säädin tilataan erikseen. Kuvaava teksti - PTEM Kanavalämmitin, VEAB:n tyyppi -PTEM, kotelo alusinkittyä teräslevyä ja lämpöelementti ruostumatonta terästä, EN Kanavalämmittimien ilmatiiviysluokka on C standardin EN 1751 mukaisesti ja ne on suunniteltu ilmanvirtausnopeudelle vähintään 0,5 m/s. Säädetään huoneanturin sisäisellä lämpötilansäätimellä, jossa on asetusarvon säädin, sekä erillisellä tuloilman anturilla. Anturi ja ulkoinen asetusarvon säädin tilataan erikseen. Kuvaava teksti - PTXL Kanavalämmitin, VEAB:n tyyppi -PTXL, kotelo alusinkittyä teräslevyä ja lämpöelementti ruostumatonta terästä, EN Kanavalämmittimien ilmatiiviysluokka on C standardin EN 1751 mukaisesti ja ne on suunniteltu ilmanvirtausnopeudelle vähintään 0,5 m/s. Sisäinen rele, jossa on jännitteetön hälytyskosketin, joka osoittaa jännitteen katkeamisen tai onko manuaalisesti palautettava ylikuumenemissuoja lauennut. Säädetään sisäisellä säätimellä, jossa käytetään ulkoista ohjaussignaalia 0 10V. Kuvaava teksti - P Kanavalämmitin, VEAB:n tyyppi -P, kotelo alusinkittyä teräslevyä ja lämpöelementti ruostumatonta terästä, EN Kanavalämmittimien ilmatiiviysluokka on C standardin EN 1751 mukaisesti ja ne on suunniteltu ilmanvirtausnopeudelle vähintään 0,5 m/s. Kanavalämmitintä säädetään ulkoisella säätimellä ja anturilla, jotka tilataan erikseen. Luku 1 Sivu 15

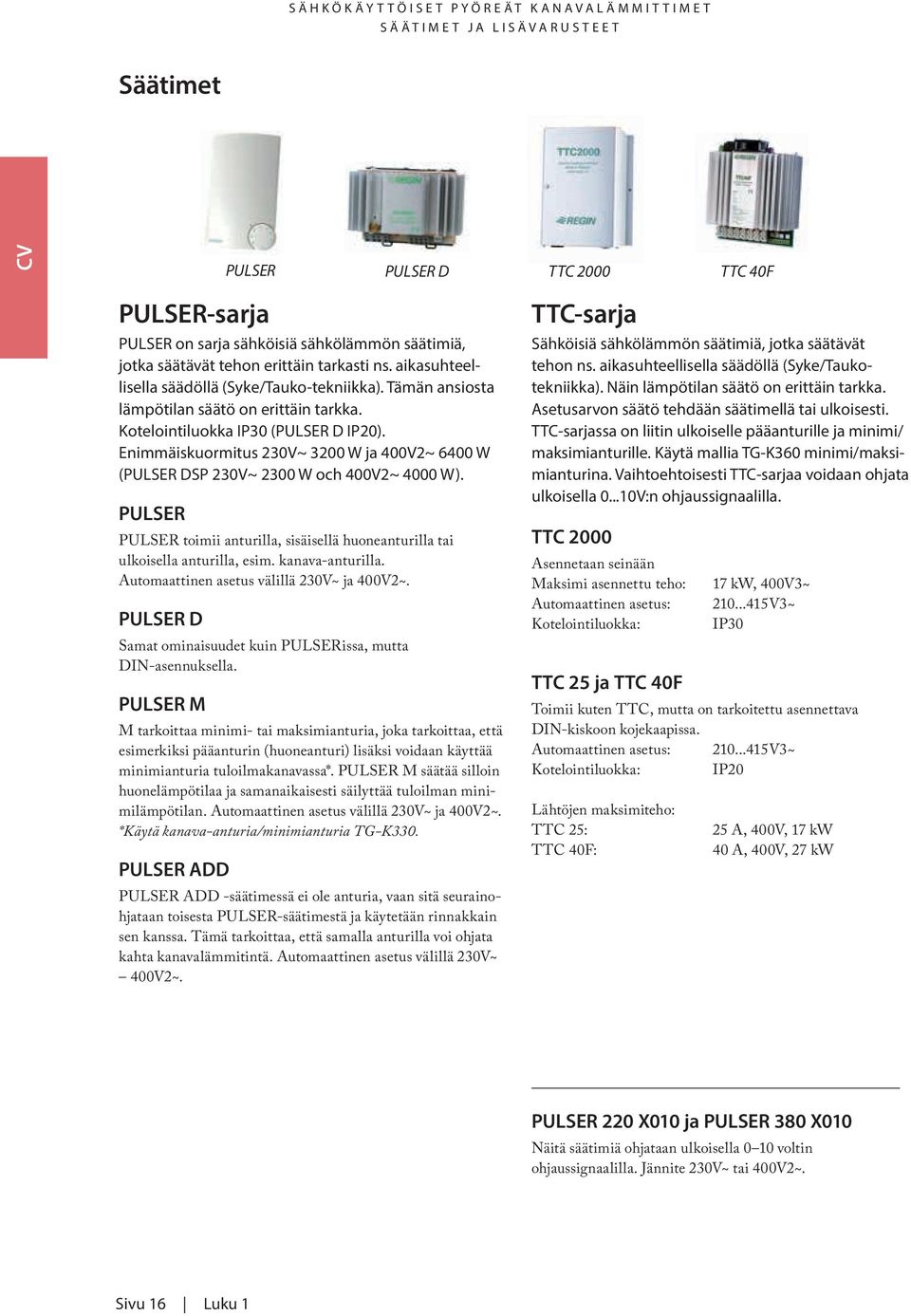

16 SÄÄTIMET JA LISÄVARUSTEET Säätimet PULSER PULSER D TTC 2000 TTC 40F PULSER-sarja PULSER on sarja sähköisiä sähkölämmön säätimiä, jotka säätävät tehon erittäin tarkasti ns. aikasuhteellisella säädöllä (Syke/Tauko-tekniikka). Tämän ansiosta lämpötilan säätö on erittäin tarkka. Kotelointiluokka IP30 (PULSER D IP20). Enimmäiskuormitus 230V~ 3200 W ja 400V2~ 6400 W (PULSER DSP 230V~ 2300 W och 400V2~ 4000 W). PULSER PULSER toimii anturilla, sisäisellä huoneanturilla tai ulkoisella anturilla, esim. kanava-anturilla. Automaattinen asetus välillä 230V~ ja 400V2~. PULSER D Samat ominaisuudet kuin PULSERissa, mutta DIN-asennuksella. PULSER M M tarkoittaa minimi- tai maksimianturia, joka tarkoittaa, että esimerkiksi pääanturin (huoneanturi) lisäksi voidaan käyttää minimianturia tuloilmakanavassa*. PULSER M säätää silloin huonelämpötilaa ja samanaikaisesti säilyttää tuloilman minimilämpötilan. Automaattinen asetus välillä 230V~ ja 400V2~. *Käytä kanava-anturia/minimianturia TG-K330. PULSER ADD PULSER ADD -säätimessä ei ole anturia, vaan sitä seurainohjataan toisesta PULSER-säätimestä ja käytetään rinnakkain sen kanssa. Tämä tarkoittaa, että samalla anturilla voi ohjata kahta kanavalämmitintä. Automaattinen asetus välillä 230V~ 400V2~. TTC-sarja Sähköisiä sähkölämmön säätimiä, jotka säätävät tehon ns. aikasuhteellisella säädöllä (Syke/Taukotekniikka). Näin lämpötilan säätö on erittäin tarkka. Asetusarvon säätö tehdään säätimellä tai ulkoisesti. TTC-sarjassa on liitin ulkoiselle pääanturille ja minimi/ maksimianturille. Käytä mallia TG-K360 minimi/maksimianturina. Vaihtoehtoisesti TTC-sarjaa voidaan ohjata ulkoisella V:n ohjaussignaalilla. TTC 2000 Asennetaan seinään Maksimi asennettu teho: 17 kw, 400V3~ Automaattinen asetus: V3~ Kotelointiluokka: IP30 TTC 25 ja TTC 40F Toimii kuten TTC, mutta on tarkoitettu asennettava DIN-kiskoon kojekaapissa. Automaattinen asetus: V3~ Kotelointiluokka: IP20 Lähtöjen maksimiteho: TTC 25: TTC 40F: 25 A, 400V, 17 kw 40 A, 400V, 27 kw PULSER 220 X010 ja PULSER 380 X010 Näitä säätimiä ohjataan ulkoisella 0 10 voltin ohjaussignaalilla. Jännite 230V~ tai 400V2~. Sivu 16 Luku 1

17 SÄÄTIMET JA LISÄVARUSTEET Lisävarusteet Tuote Alue Kotelointiluokka Kanava-anturi TG-K330 Alue 0-30 C IP20 Kanava-anturi TG-K360 Minimi-/maksimianturi TTC-sarjalle Alue 0-60 C IP20 Huoneanturi TG-R430 Asetusarvon säätimellä Alue 0-30 C IP30 Huoneanturi TG-R530 Alue 0-30 C IP30 Huoneanturi TG-R630 Alue 0-30 C IP54 Painekytkin DTV200 sisältää liitäntäsarjan Alue Pa Max 5 A 230V~ IP54 Painekytkin AFS-222 Liitäntäsarja ANS Alue Pa Max 15 A 230V~ AFS-222 IP20 Luku 1 Sivu 17
