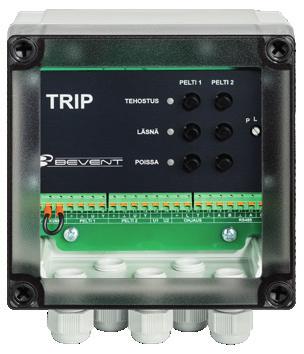

1 suunnitteluopas Ilmanvaihdon moniportainen -järjestelmä -tasosäädin tasosäätimellä ohjataan yhden tilan ilmanvaihtoa moniportaisesti tulo- ja poistoilmavirtapeltien avulla. Tarvittaessa on ilmavirtapellin ja päätelaitteen väliin asennettava äänenvaimennin, jotta tilan äänitekniset vaatimukset täyttyisivät. * ilmavirtapelteinä on esim. BRTA-3 Eri portaiden asetetut ilmavirrat pysyvät asetelluissa arvoissa. Vain kanaviston likaantuminen saattaa pitkän ajan kuluessa muuttaa lievästi asetettuja ilmavirtoja. Ilmavirtapellit voidaan pakko-ohjauksella sulkea samanaikaisesti, jos ilmanvaihto suljetaan esim. yöksi tai kun savuhälytys laukeaa. -tasosäädin + 2 kpl BRTA-3 peltiä -järjestelmän ilmanvaihtotasot -tasosäädin muuttaa ohjauskäskystä ilmavirtapeltien asetettuja kertavastuksia (asentoja). Kolme tyyppillistä ilmavaihto tasoa - - Ilmanvaihtotasot Ilmavirtaportaat minimi-ilmavirta (tai suljettu)) normaali käyttöajan ilmavirta tehostusajan ilmavirta -järjestelmä on edullisimmillaan kun kanavaryhmä on vakiopaineohjattu Painesäätimenä voidaan käyttää esimerkiksi -vakiopainesäädintä, joka ohjaa kanavaryhmän vakiopainepeltiä, esim. BRTA-3 tai BRJS-3 * vakiopainepeltinä esim. BRTA-3 tai BRJS-3 Kanavaryhmässä päätelaitekanavan ilmavirta on vapaasti säädettävissä (ilmavirtapeltien toimintarajoissa), koska vakiopainesäädin varmistaa sen, että painetaso kanavaryhmässä pysyy halutulla (asetetulla) tasolla riippumatta siitä, että ilmavirta kanavaryhmässä muuttuu. -vakiopainesäädin + pyöreä tai suorakaiteenmuotoinen pelti

2 Toimiva ilmanjakokanavisto Yksinkertainen ja toimintavarma ilma- ja ääniteknisesti hallittu ilmanjakokanavisto. ilmanjakokanavisto on oikein mitoitettu suositeltavat enimmäisnopeudet kanavaryhmät ovat vakiopaineohjattuja ilmanjako toimii kaikilla ilmavirroilla Pääkanavat Päätelaitekanava Kanavaryhmät 70 Pa 60 Pa 0 Pa 40 Pa Kanavaryhmän vakiopainesäädön ansioista laitekohtainen ilmavirran muutos vaikuttaa vain marginaalisesti muiden laitteiden ilmavirtoihin 2

3 Kanavat Määrittele kanavaryhmät (kerrokset). Kanavien mitoitus suoritetaan Suositeltavat enimmäisnopeudet mukaan (väljän, energiaystävällisen ja ääniteknisesti hallitun kanavamitoituksen periaate) Suositeltavat enimmäisnopeudet Kanavaryhmät: Päätelaitekanava... 2 m/s Haarakanava 2... Pääkanava m/s Ilmavirta qv, dm³/s Ilmavirta qv, m³/s Pyöreän kanavan kitkapainehäviö 2, 3 3 db Kanavakoko, mm Ø20 Kanavanopeus 0 m/s , 0, 0 Kitkapainehäviö, Pa/m Kanavan kitkapainehäviö on merkityksetön sopivan kanavamitoituksen nopeuksilla ja aina pienempi kuin Pa/m. Kaikkien kanavaosien (käyrät ja t-yhteet) kertavastuskertoimet (ζ=) oletetaan yhtäsuuriksi, jolloin tarkasteltavan haarakanavan painehäviö on kertavastusten summa. Huonetilat ja -tasosäätimet tilan (huoneen) tuloilma- ja poistoilmakanavaan sijoitetaan ilmavirtapellit, joilla tilan ilmanvaihtotasoa ohjataan -tasosäätimestä 3

4 Bevent Oy PELTI PELTI 2 P L T Miten eri ilmanvaihtotasojen ilmavirrat säädetään (asetetaan)? Ilmavirta mitataan: päätelaitteesta tai ilmanvaihtokanavasta 2 2 Ilmavirtapeltien asennot (ilmavirtaportaat) säädetään/ asetetaan muuttamalla ohjausjänntettä (0-0V) tasosäätimestä. Ohjausjännite vastaa pellin avausta. Ohjasjännitteen asetus tehdään erikseen tulo- ja poistoilmavirtapelleille. POTENTIOMETRIT PELTI PELTI 2 0V 0V 0V 0V VALITSIN P L T 0V 0V 0V 0V Katso tarkemmin KÄYTTÖÖNOTTO-OHJE 0V 0V 0V 0V -tasosäädintä voidaan ohjata esimerkiksi rakennusautomaatiosta (kärkiohjaus tai MODBUS) tai manuaalisesti AK HÄLYTYS INDIKOINTI OHJAUS SÄÄTÖ MITTAUS APULAITE RK 24v Rakennusautomaatio-ohjaus VAK:in ohjauksesta -tasosäädin muuttaa ohjattavan tilan ilmanvaihtoa tasosta toiseen, kun VAK:iin asetetut raja-arvot saavutetaan tai läsnäoloanturi aktivoituu/passivoituu. KIINNI OLOARVO A OLOARVO B TE CO2 LOI voidaan liittää VAK:iin omana yksikkönä () tai MODbus väylän kautta (-MOD) Rakennusautomaatioon voidaan liittää esimerkiksi: Lämpötila-, hiilidioksiidi- ja/tai läsnäoloanturit Manuaaliohjaus Käyttäjä nostaa ja/tai laskee ilmanvaihtotasoa HBA-käsikytkimen avulla. -tasosäätimen ohjaus käsikytkimellä Manuaaliohjaus voidaan toteuttaa myös muiden laitteiden avulla, joissa on katkaisintoiminto (potentiaalivapaa kärkitieto). Käsikytkin HBA 4

5 Vakiopainesäädön suunnitteluohje. määrittele vakiopainesäätimen paineenmittausyhteen paikka kanavaryhmässä (sekä tulo- että poistoilmakanavassa). -vakiopainesäätimen kotelo voidaan asentaa sopivaan helposti saavutettavaan paikkaan. 2. mikäli mahdollista määrittele tulo- ja poistoilman päätelaitteet. Kanavaryhmään saa asentaa päätelaitteita, joissa on vain ilmavirran kertasäätö mahdollisuus. 3. tarkista, mikä painehäviö tarvitaan kanavahaaran viimeisessä päätelaitteessa/ilmavirtapellissä tehostusilmavirralla 4. Laadi kanavaryhmästä virtauskaavio, josta voidaan kanavaryhmän paineiden ja painehäviöiden pikaarviointi menetelmällä arvioida tarvittava paineen asetusarvo, joka asetetaan vakiopainesäätimeen. (Tehtaan asetusarvo -vakiopainesäätimeen on 80 Pa). Aloita pisteestä ja laske kanavahaaran alkuun pisteeseen 2, jossa sijaitsee vakiopainesäätimen XM-paineenmittausyhde. Virtauskaavio kanavaryhmästä XM-paineenmittausyhde Vakiopaineohjatun kanavaryhmän edut * vakiopainesäätö mahdollistaa sen, että kanavaryhmässä päätelaitekanavien ilmavirrat voidaan asettaa vapaasti. * kanavaryhmässä ilmanvaihdon asetetut ilmavirrat ja painesuhteet eivät muutu. * myös käyttöajan ulkopuoliset minimi-ilmavirrat ovat ohjattavissa. Aloita tästä > Päätelaite ja ilmavirtapelti
