1 Uudet EN ISO-standardit nuorrutus- ja hiiletysteräksille Mika Vartiainen METSTA, Metalliteollisuuden Standardisointiyhdistys ry

2 Esityksen sisältö Yleistä standardisoinnista Nuorrutus- ja hiiletysterästen standardit Kovuuskoestandardit Lisätietoa 2

3 3 Yleistä standardisoinnista

4 Standardisoinnin organisointi Suomessa Suomessa on käytössä hajautettu standardisointijärjestelmä Suomen Standardisoimisliitto SFS toimii keskusjärjestönä: koordinointi, kansainväliset jäsenyydet (CEN/ISO), standardien julkaisu ja myynti Käytännön standardisointityö delegoitu toimialayhteisöille - Kansainvälisen ja eurooppalaisen standardisoinnin seuranta ja osallistuminen sekä kansallisten standardisointikohteiden valinta ja standardien laadinta 4

5 Kansainväliset toimijat 5

6 Taustaa Metalliteollisuuden Standardisointiyhdistys aloitti toimintansa Metalliteollisuuden standardisointia jo yli 70 vuotta (vuodesta 1947) Teknologiateollisuus ry:ssä ja sen edeltäjäorganisaatioissa METSTA vastaa Suomessa teknologiateollisuuden alueen (pl. sähkö ja IT) eurooppalaisen ja kansainvälisen standardisoinnin koordinoinnista 6

7 METSTAn kansalliset standardisointikomiteat Teknisen dokumentoinnin perusstandardit Toleranssit ja pinnankarheus Kierteet ja kiinnittimet Koneturvallisuuden perusstandardit Ergonomia Akustiikka ja värähtely Hissit Nosturit Henkilönostimet Puuntyöstökoneet Metallintyöstökoneet Käsikoneet Kuljettimet Laivanrakennus Nostoapuvälineet Paperi- ja painokoneet Rakennusaineteollisuuden koneet Rakennus- ja kaivoskoneet Trukit Veneet Dieselmoottorit Ydinenergia Tekstiili- ja pesulakoneet Elintarvikekoneet Hydrauliikka ja pneumatiikka Kompressorit Kylmätekniikka Hitsaus Rikkomaton aineenkoetus (NDT) Kattilat Painelaitteet Teollisuusputkistot Teräs- ja alumiinirakenteet Vesijärjestelmät Viemäröintijärjestelmät Energianhallinta ja energiansäästö Ilmastointitekniikka Rakennusten lämmitysjärjestelmät Rakennusten energiatehokkuus Rakennusautomaatio Avaruus ja ilmailu Alumiini Kupari Teräkset ja aineenkoetus Valuraudat ja -teräkset Painelaitemateriaalit Valimotekniikka Korroosionestotekniikka Pintakäsittelytekniikka Nanoteknologia Kunnossapito Toimitusketjun turvallisuus Räjähdysvaaralliset tilat Pumput Teollisuusventtiilit 7

8 Eurooppalaiset EN-standardit EU ja EFTA-maiden on vahvistettava eurooppalaiset EN-standardit (myös EN ISO -standardit) kansallisiksi standardeiksi EN-standardi = SFS-EN -standardi = DIN EN -standardi jne. Ristiriitaiset kansalliset standardit on kumottava 8

9 Standardien laadintavaiheet Työryhmä Hallinnolliset prosessit Työkohteen rekisteröinti Lausuntovaiheen aloitus Lausuntovaiheen kommentit työryhmälle Äänestysvaiheen aloitus Äänestysvaiheen ohittaminen *) Kansallinen taso Ehdotustekstin laadinta Ehdotustekstin muokkaus Lausuntovaihe Äänestysvaihe Valmis standardi 8 kk (+ max. 4 kk) 3,5 kk 3 kk 8 kk 2 kk 2 kk 0,5 kk Yht kk VAIKUTUSMAHDOLLISUUS *) Äänestysvaihe voidaan ohittaa, jos lausuntokierroksella saatu riittävä hyväksyntä, eikä ehdotukseen 9 tehdä teknisiä muutoksia lausuntokierroksen kommenttien perusteella

10 Hyöty standardien soveltamisesta Standardit helpottavat kaupankäyntiä ja kommunikointia vähemmän kalliita ja aikaa vieviä väärinymmärryksiä ja erimielisyyksiä laadukkaampia tuotteita nopeammin ja vaivattomammin Asiakkaalla on selkeä käsitys hankittavan tuotteen (esim. terästanko) ominaisuuksista (mekaaniset ominaisuudet, kemiallinen koostumus, karkenevuus jne.) Valmistaja saa asiakkaalta standardin mukaisesti määriteltynä kaikki oikean tuotteen valmistamiseen tarvittavat tiedot (esim. määrä, teräslaji, toimitustila, vaadittava lujuus) Ei tarvetta laatia omia spesifikaatioita - keskeiset asiat on määritelty jo valmiiksi standardeissa Standardin vaatimukset ylittävistä tai muista lisävaatimuksista voidaan tarvittaessa sopia erikseen 10

11 11 Nuorrutus- ja hiiletysterästen standardit

12 Lämpökäsiteltävien terästen materiaalistandardit SFS-EN ISO 683-1:2018 Lämpökäsiteltävät teräkset, seosteräkset ja automaattiteräkset. Osa 1: Seostamattomat nuorrutusteräkset Kumonnut standardit SFS-EN ja SFS-EN (2006) SFS-EN ISO 683-2:2018 Lämpökäsiteltävät teräkset, seosteräkset ja automaattiteräkset. Osa 2: Seostetut nuorrutusteräkset Kumonnut standardit SFS-EN ja SFS-EN (2006) SFS-EN ISO 683-3:2019 Lämpökäsiteltävät teräkset, seosteräkset ja automaattiteräkset. Osa 3: Hiiletysteräkset Edellinen painos (2018) kumonnut standardin SFS-EN (2008) SFS-EN ISO 683-4:2018 Lämpökäsiteltävät teräkset, seosteräkset ja automaattiteräkset. Osa 4: Automaattiteräkset Kumonnut standardin SFS-EN (1998) SFS-EN ISO Lämpökäsiteltävät teräkset, seosteräkset ja automaattiteräkset. Osa 17: Kuulaja rullalaakeriteräkset SFS-EN ISO 4957:2018 Työkaluteräkset SFS-EN Typetysteräkset. Tekniset toimitusehdot Huom. myös ISO 683-5:2017 Heat treatable steels, alloy steels and free-cutting steels -- Part 5: Nitriding steels 12

13 Lämpökäsiteltävät teräkset, materiaalistandardit Standardeissa esitetään materiaalien tekniset toimitusehdot, eli mm.: Ostajan toimittamat tiedot Pakolliset tiedot (tuotemuoto, määrä, teräslaji, mitat jne.) Optiot (toimittajan ja tilaajan välisiä sopimuksia, jotka voivat koskea testausta ja tarkastusta, pinnanlaatua, sisäistä virheettömyyttä ja sen varmentamista ym.) Valmistusmenetelmä (esim. deoksidointi, lämpökäsittelytilat, pinnan tilat) Vaatimukset Kemiallinen koostumus, mekaaniset ominaisuudet, kovuus, karkenevuus Lastuttavuus, kylmäleikattavuus, raekoko Sulkeumat, sisäinen virheettömyys, pinnanlaatu jatkuu... 13

14 Lämpökäsiteltävät teräkset, materiaalistandardit...jatkuu Mitat, mitta- ja muototoleranssit Tarkastus ja testaus Näytteiden ja koekappaleiden valmistus Ainestodistukset Merkintä ja pakkaus 14

15 15

16 16

17 Tilaustiedot Toimitettava määrä ja tuotemuoto Mittastandardin mukaiset mitat ja toleranssit Teräslaji ja sen määrittävä standardi Ainestodistustyyppi Optiot ja erityisvaatimukset (HUOM. Ellei toimitustilalle ja pinnanlaadulle esitetä optioina vaatimuksia, tuotteet toimitetaan käsittelemättöminä, eli kuumamuokattuna) Esimerkki: 50 kpl lattatankoja EN x30x6000M ISO C45E+N+BC EN

18 18

19 Seostamattomat nuorrutusteräkset Kaksi uutta teräslajia. Standardin EN teräslajit C22E ja C22R poistettu 19

20 Seostamattomat nuorrutusteräkset, jatkuu Kolme uutta teräslajia 20

21 Seostetut nuorrutusteräkset Vanhoja EN teräslajeja poistettu. Uudet teräslajit ympyröity. 21

22 Tilaaminen karkenevuusvaatimusten perusteella: +H, +HL ja +HH-lajit 22

23 Nuorurtusterästen Jominynauhoja 23

24 24

25 25

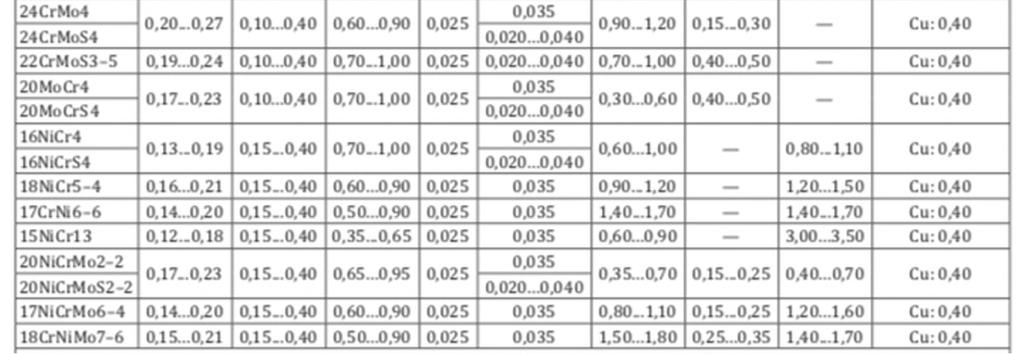

26 26 Vanhoja EN teräslajeja poistettu. Uudet teräslajit ympyröity.

27 27

28 28

29 ISO uusi painos valmisteilla Lisätään ranskalaisten ehdottama hiiletysteräs 23MnCrMo5-5-4 Uusi painos standardista EN ISO julkaistaneen vuoden 2020 aikana 29

30 30 Kovuuskoestandardit

31 Kovuuskoestandardit SFS-EN ISO Metallien Brinellin kovuuskoe. Osa 1: Menetelmä SFS-EN ISO :2018 Metallien Vickersin kovuuskoe. Osa 1: Menetelmä SFS-EN ISO :2016 Metallien Rockwellin kovuuskoe. Osa 1: Koemenetelmä SFS-EN ISO Metallien Leebin kovuuskoe. Osa 1: Menetelmä SFS-EN ISO Metallien kovuusarvojen muuntaminen

32 Lisätietoja 32

33 Lisätietoja Standardien ja SFS-käsikirjojen hankinta, SFS-luettelo ja standardien soveltamisalat: rdit.html.stx Tietoa standardien sisällöstä ja soveltamisesta sekä valmisteilla olevista standardeista: Mika Vartiainen, p , 33
