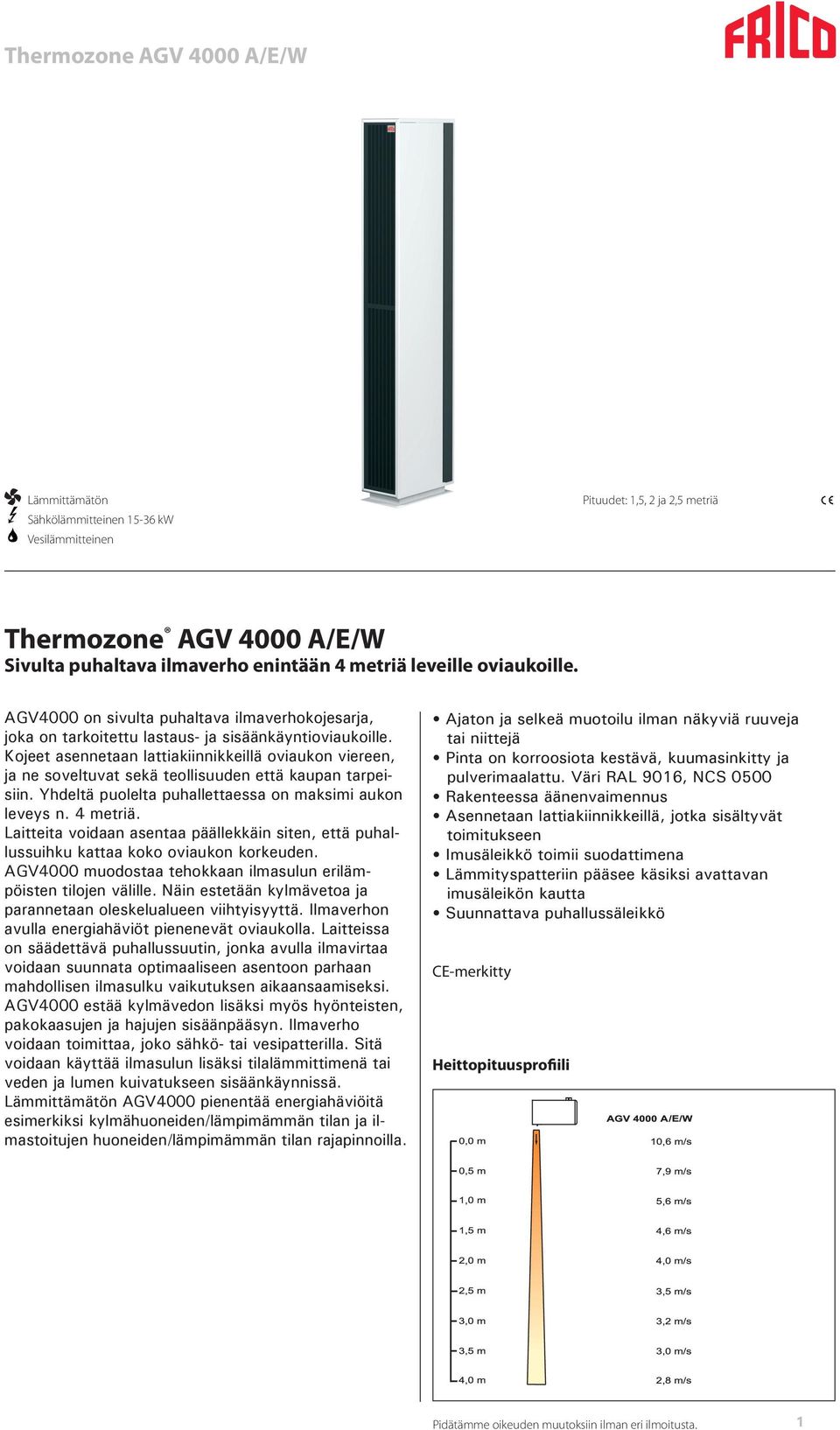

1 Lämmittämätön Sähkölämmitteinen kw Vesilämmitteinen Pituudet: 1,5, 2 ja 2,5 metriä Thermozone AGV 4000 A/E/W Sivulta puhaltava ilmaverho enintään 4 metriä leveille oviaukoille. AGV4000 on sivulta puhaltava ilmaverhokojesarja, joka on tarkoitettu lastaus- ja sisäänkäyntioviaukoille. Kojeet asennetaan lattiakiinnikkeillä oviaukon viereen, ja ne soveltuvat sekä teollisuuden että kaupan tarpeisiin. Yhdeltä puolelta puhallettaessa on maksimi aukon leveys n. 4 metriä. Laitteita voidaan asentaa päällekkäin siten, että puhallussuihku kattaa koko oviaukon korkeuden. AGV4000 muodostaa tehokkaan ilmasulun erilämpöisten tilojen välille. Näin estetään kylmävetoa ja parannetaan oleskelualueen viihtyisyyttä. Ilmaverhon avulla energiahäviöt pienenevät oviaukolla. Laitteissa on säädettävä puhallussuutin, jonka avulla ilmavirtaa voidaan suunnata optimaaliseen asentoon parhaan mahdollisen ilmasulku vaikutuksen aikaansaamiseksi. AGV4000 estää kylmävedon lisäksi myös hyönteisten, pakokaasujen ja hajujen sisäänpääsyn. Ilmaverho voidaan toimittaa, joko sähkö- tai vesipatterilla. Sitä voidaan käyttää ilmasulun lisäksi tilalämmittimenä tai veden ja lumen kuivatukseen sisäänkäynnissä. Lämmittämätön AGV4000 pienentää energiahäviöitä esimerkiksi kylmähuoneiden/lämpimämmän tilan ja ilmastoitujen huoneiden/lämpimämmän tilan rajapinnoilla. Ajaton ja selkeä muotoilu ilman näkyviä ruuveja tai niittejä Pinta on korroosiota kestävä, kuumasinkitty ja pulverimaalattu. Väri RAL 9016, NCS 0500 Rakenteessa äänenvaimennus Asennetaan lattiakiinnikkeillä, jotka sisältyvät toimitukseen Imusäleikkö toimii suodattimena Lämmityspatteriin pääsee käsiksi avattavan imusäleikön kautta Suunnattava puhallussäleikkö CE-merkitty Heittopituusprofiili Pidätämme oikeuden muutoksiin ilman eri ilmoitusta. 1

2 Tekniset tiedot Thermozone AGV 4000 A lämmittämätön Tyyppi Ilmamäärä [m 3 /h] Äänitaso* 1 [db(a)] Jännite [V] Virta [A] Pituus [mm] Paino [kg] AGV4015A 1900/2850/ /59/66 4, AGV4020A 2700/4050/ /61/67 6, AGV4025A 3150/4730/ /62/69 7, Tekniset tiedot Thermozone AGV 4000 E sähkölämmitteinen Tyyppi Tehoportaat Ilmamäärä [m 3 /h] Δt* 2 Äänitaso* 1 [db(a)] Jännite [V] Virta [A] (ohjaus) Jännite [V] Virta [A] (lämmitys) Pituus [mm] Paino [kg] AGV4015E 0/ /15/22,5 1800/2700/ /25/19 48/59/66 /4,4A 400V3~/32,5A AGV4020E 0/ /20/ /3900/ /23/17 50/61/67 /6,4A 400V3~/43,5A AGV4025E 0/ /24/ /4580/ /23/18 51/62/69 /7,5A 400V3~/52A Tekniset tiedot Thermozone AGV 4000 W vesilämmitteinen Tyyppi Tehoportaat* 3 Ilmamäärä [m 3 /h] Δt* 2 Vesitilavuus [l] Äänitaso* 1 [db(a)] Jännite [V] Virta [A] Pituus [mm] Paino [kg] AGV4015WL 19/25/ /2630/ /29/26 3,2 48/59/66 4, AGV4020WL 29/38/ /3830/ /30/27 4,4 50/61/67 6, AGV4025WL 32/43/ /4500/ /28/26 5,5 51/62/69 7, * 1 ) ittausjärjestelyt: Etäisyys laitteeseen 5m. Suuntaavuuskerroin 2. Ekvivalentti absorbtioala: 200m 2. * 2 ) Δt = läpivirtaavan nnousu pienellä/keskisuurella/suurella ilmavirralla. * 3 ) Veden lämpötila 80/60 C, imu +15 C. Kotelointiluokka AGV4000 A/E/W: IP23 2

3 itat DN DN L 100 L/ xØ10,5 Sijoittelu, asennus ja kytkentä Asennus AGV kiinnitetään lattiaan kojeeseen integroidun asennuskehyksen avulla. Kaksi laitetta voidaan asentaa päällekkäin, jolloin niiden kiinnitys pitää varmistaa seinään tai kattoon. Tilauksen yhteydessä on määritettävä kummalle puolelle oviaukkoa kojeet sijoitetaan. Laitteen oikea/vasen puoli määräytyy sisältä ulos katsottaessa. 3

4 Ohjauslaitteet Lämmittämättömät laitteet Perusohjaus Ilmavirtaa ohjataan manuaalisesti. - C0N, ohjausyksikkö, ilmavirran 3-porrasohjaus Oviohjaus Haluttu puhallusnopeus asetetaan manuaalisesti ja laite käynnistyy automaattisesti oven avautumisen mukaan. Oven sulkeuduttua laite jatkaa käyntiä ovirajakytkimeen asetellun jälkikäyntiajan 2s-10min. - C0N, ohjausyksikkö, ilmavirran 3-porrasohjaus - DC, magneettinen rajakytkin aikareleellä Sähkölämmitys Perusohjaus Portaallinen nopeudensäätö. Lämpötilan säätö kaksiportaisella huonetermostaatilla. - C2N, ohjausyksikkö, 3-portainen nopeudensäätö ja 2-portainen tehonsäätö - RTI2, 2-porrastermostaatti (vaihtoehtoisesti KRT2800) Oviohjaus Ilmamäärää ja lämpötehoa ohjataan automaattisesti huonelämpötilan ja oven liikkeiden mukaan. Oven ollessa auki, puhallin pyörii suurimmalla nopeudella. Oven sulkeutuessa, jatkaa puhallin suurimmalla nopeudella ovirajakytkimeen DC määritetyn jälkikäyntiajan (2s-10min). Oven ollessa kiinni, puhallin käy pienellä nopeudella lämmitystarpeen mukaan, muuten puhallin ei käy. Huonetermostaatilla ohjataan lämpötehoa. Esimerkki: Termostaatin asetus 23 C ja lämpötilaero 4 C, jolloin alaraja oven ollessa suljettuna on 19 C ja yläraja oven ollessa auki 23 C. Lämmitys on päällä sallituissa rajoissa. - C2N, ohjausyksikkö, 3-porratainen nopeuden säätö ja 2-portainen tehonsäätö - DC, magneettinen rajakytkin aikareleellä - RTI2, 2-porrastermostaatti (vaihtoehtoisesti KRT2800) Automaattiohjaus Ilmavirtaa ja lämpötehoa ohjataan automaattisesti huonelämpötilan, ulkolämpötilan ja oven avautumisen ja sulkeutumisen mukaan. Järjestelmä perustuu mikroprosessoriohjaukseen, joka on sijoitettu koteloon. Kaikki parametrit on syötetty ennakkoon, joten käyttöönotto on helppoa. - ADEA, ilmaverho-ohjaus (se on varustettu ulkoanturilla, sisäänrakennetulla sisäanturilla sekä ovikytkimellä) - ADEAEB, koteloitu ulkoinen ohjauskortti - ADEAGD, lisäkortti ADEAEB:lle ja VAK-ohjaukselle 4

5 Vesikiertoinen lämmitys Perusohjaus Ilmavirtaa ohjataan manuaalisesti. Huonetermostaatti ohjaa lämmitystä moottoriventtiilin avulla. - C0, ohjausyksikkö ilmavirran 3-portaiseen ohjaukseen - RTE102, huonetermostaatti IP30 (vaihtoehtoisesti KRT1900, IP55) - VR20/25, venttiilipaketti(vaihtoehtoisesti vain moottori/ venttiili SD20/TVV20 tai TVV25) Oviohjaus Ilmamäärää ja lämpötehoa ohjataan automaattisesti huonelämpötilan ja oven liikkeiden mukaan. Oven ollessa auki, puhallin pyörii suurimmalla nopeudella. Oven sulkeutuessa, jatkaa puhallin suurimmalla nopeudella ovirajaan DC määritetyn jälkikäyntiajan (2s-10min). Oven ollessa kiinni, puhallin käy pienellä nopeudella lämmitystarpeen mukaan. uuten puhallin ei käy. Huonetermostaatilla ohjataan lämpötehoa. Esimerkki: Termostaatin asetus 23 C ja lämpötilaero 4 C, jolloin alaraja oven ollessa suljettuna on 19 C ja yläraja oven ollessa auki 23 C. Lämmitys on päällä sallituissa rajoissa. - C0N, ohjausyksikkö, 3-porratainen nopeudensäätö - DC, magneettinen rajakytkin aikareleellä - RTI2, elektroninen 2-porras termostaatti (vaihtoehtoisesti KRT2800) - VR20/25, venttiiliryhmä (vaihtoehtoisesti vain moottori/ venttiili SD20/TVV20 tai TVV25) Automaattiohjaus Ilmavirtaa ja lämpötehoa ohjataan automaattisesti huonelämpötilan, ulkolämpötilan ja oven avautumisen ja sulkeutumisen mukaan. Järjestelmä perustuu mikroprosessoriohjaukseen, joka on sijoitettu koteloon. Kaikki parametrit on syötetty ennakkoon, joten käyttöönotto on helppoa. - ADEA, ilmaverho-ohjaus (se on varustettu ulkoanturilla, sisäänrakennetulla sisäanturilla sekä ovikytkimellä) - ADEAEB, ulkoinen ohjauskortti - ADEAGD, lisäkortti ADEAEB:lle ja VAK-ohjaukselle - VR20/25, venttiiliryhmä (vaihtoehtoisesti vain moottori/venttiili SD20/TVV20 tai TVV25). 5

6 Tehotaulukot AGV4000WL eno-/paluuveden lämpötila 80/60 C Imu.= +15 C Imu = +20 C Tyyppi Puhallinnopeus Ilmamäärä [m 3 /h] Teho Läpivirtaavan Vesivirtaama Teho Läpivirtaavan Vesivirtaama AGV4015WL max ,6 41 0,37 27,7 44 0,33 min ,9 47 0,23 17,2 49 0,21 AGV4020WL max ,8 42 0,56 42,4 45 0,51 min ,8 49 0,35 26,1 51 0,31 AGV4025WL max ,6 41 0,62 46,5 43 0,56 min ,0 47 0,38 28,9 49 0,35 Tyyppi Ilmamäärä [m 3 /h] eno-/paluuveden lämpötila 70/40 C Imu.= +15 C Teho Läpivirtaavan Vesivirtaama Imu = +20 C Teho Läpivirtaavan AGV4015WL max , ,14 min , ,09 AGV4020WL max , ,21 min , ,13 AGV4025WL max , ,22 min , ,14 Vesivirtaama Puhallinnopeus eno-/paluuveden lämpötila 60/40 C Imu.= +15 C Imu = +20 C Tyyppi Puhallinnopeus Ilmamäärä Teho Läpivirtaavan Vesivirtaama Teho Läpivirtaavan Vesivirtaama [m 3 /h] AGV4015WL max ,6 31 0,22 15,6 33 0,19 min ,7 35 0,14 9,9 37 0,12 AGV4020WL max ,1 31 0,34 23,6 34 0,28 min ,5 35 0,21 14,8 37 0,18 AGV4025WL max ,6 30 0,37 25,5 33 0,31 min ,3 34 0,23 16,2 36 0,19 eno-/paluuveden lämpötila 60/30 C Imu.= +15 C Imu = +20 C Tyyppi Puhallinnopeus Ilmamäärä Teho Läpivirtaavan Vesivirtaama Teho Läpivirtaavan Vesivirtaama [m 3 /h] AGV4015WL max ,1 27 0,11 10,9 29 0,09 min ,0 30 0,07 7,0 32 0,06 AGV4020WL max ,9 27 0,17 16,0 29 0,13 min ,4 31 0,11 8,8 30 0,07 AGV4025WL max ,2 26 0,18 7,5 24 0,06 min ,0 23 0,06 6,1 26 0,05 6

7 Painehäviökäyrästöt Vesipatterin painehäviökäyrä AGV 4000 W Vesivirtaama [m 3 /h] 0,1 1, ,7 Paine [kpa] 10 AGV4015WL AGV4020WL AGV4015WH 0,1 Paine [bar] AGV4020WH AGV4025WH AGV4025WL 1 0,01 0,1 1,0 Vesivirtaama 0,01 Säätöyksiköiden ja venttiilien painehäviökäyrä Vesivirtaama [m 3 /h] 0,1 1, ,7 Paine [kpa] Paine [bar] 10 0,1 VR20 TVV20 VR25 TVV25 1 0,01 0,1 1,0 Painehäviö on laskettu veden keskilämpötilan 70 C (PVV 80/60) mukaan. Lämpötilan poiketessa tästä, painehäviö kerrotaan tekijällä K. Veden keskilämpötila C K 1,10 1,06 1,03 1,00 0,97 0,93 Vesivirtaama 0,01 7

8 Sähkökytkentäkaavio AGV 4000 A Lämmittämättömän laitteen ohjausvaihtoehdot Lämmittämätön perusohjaus Thermozone AGV4000A LN N otor and control AGV4000A 4x0,5mm 2 4x0,5mm 2 AGV4000A 4x0,5mm C0N C0N, ohjausyksikkö Lämmittämätön oviohjaus Thermozone AGV4000A LN N otor and control C0N, ohjausyksikkö 4x0,5mm 2 4x0,5mm 2 N L DC DC AGV4000A AGV4000A DC Door contact Door contact DC C0N 4x0,5mm 2 DC, magneettinen rajakytkin aikareleellä C0N 8 Pidätämme oikeuden muutoksiin ilman eri ilmoitusta.

9 Sähkökytkentäkaavio AGV 4000 E Sähkölämmitteisen laitteen ohjausvaihtoehdot Sähkölämmitteinen perusohjaus Thermozone AGV4000E Wind indicator I I + II = III II F3 60º S4 K1 K2 F5 40º F4 50º F2 80º K L N LN L L C1 C6 C7 C2 C3 L V3~ otor and control AGV4000E 6x0,5mm 2 6x0,5mm 2 AGV4000E N L x0,5mm 2 6x0,5mm 2 Hi RTI2 Lo C C2N 0 0 RTI2 C2N RTI2, elektroninen 2-porras termostaatti C2N, ohjausyksikkö 9

10 Sähkölämmitteinen oviohjaus Thermozone AGV4000E Wind indicator I I + II = III II F3 60º S4 K1 K2 F5 40º F4 50º F2 80º K L N LN L L C1 C6 C7 C2 C3 L otor and control 6x0,5mm 2 6x0,5mm 2 AGV4000E AGV4000E 400V3~ 6x0,5mm 2 5x0,5mm 2 4x0,5mm 2 Door C2N contact DC RTI N L DC DC N L DC C C2N 0 0 Door contact Hi RTI2 Lo C2N, ohjausyksikkö RTI2, elektroninen 2-porras termostaatti DC, magneettinen rajakytkin aikareleellä 10

11 Sähkölämmitteinen automaattiohjaus 400V3~ Heat 400V3~ Heat otor and control 10x0,5mm 2 10x0,5mm 2 AGV4000E AGV4000E Thermozone AGV4000E F3 60º S4 Wind indicator K1 I I + II = III II K2 ADEAIS ADEAOS DCDC ADEAEB + ADEAGD 10x0,5mm 2 8x0,5mm 2 ADEAR F5 40º L N LN L L C1 C6 C7 C2 C3 F4 50º F2 80º K3 L V3~ ADEAEB L N G1 G2 G3 G4 G5 C1 C2 C3 C6 C7 ADEAGD ADEAIS ADEAOS DCDC ADEAR DCDC, rajakytkin ADEAEB, ulkoinen ohjauskortti ADEAOS, ulkoanturi ADEAR, säädin näytöllä ja sisäänrakennetulla huoneanturilla ADEAIS, ulkoinen huoneanturi 11

12 Sähkökytkentäkaavio AGV 4000 W Vesilämmitteisten laitteiden ohjausvaihtoehdot Vesilämmitteinen perusohjaus Thermozone AGV4000W DC, magneettinen rajakytkin aikareleellä SD20 LN N TVV20'/25 otor and control AGV4000W 4x0,5mm 2 4x0,5mm 2 AGV4000W 4x0,5mm 2 KRT1900, huonetermostaatti RTE KRT SD20 RTE C0N RTE102, huonetermostaatti Vesilämmitteinen oviohjaus 0 C0N Thermozone AGV4000W SD20, venttiilimoottori TVV20/25, 2-tie säätöventtiili LN N C0N, ohjausyksikkö RTI2, elektroninen 2-porrastermostaatti otor and control AGV4000W 4x0,5mm 2 4x0,5mm 2 AGV4000W DC N L DC DC x0,5mm 2 4x0,5mm 2 SD20 Door contact SD20 IOA 1 RTI2 DC C0N TVV20/ N L C 12 Hi RTI2 Lo 0 C0N

13 Vesilämmitteinen automaattiohjaus otor and control AGV4000W 5x0,5mm 2 5x0,5mm 2 AGV4000W Thermozone AGV4000W 5x0,5mm 2 ADEAIS ADEAOS DCDC ADEAEB + ADEAGD SD20 8x0,5mm 2 ADEAR LN N L N G1 G2 G3 G4 G5 ADEAEB ADEAGD SD20 TVV20/25 ADEAIS ADEAR ADEAOS 2 DCDC 4 ADEAR, säädin näytöllä ja sisäänrakennetulla huoneanturilla ADEAOS, ulkoanturi DCDC, rajakytkin ADEAEB, ulkoinen ohjauskortti SD20, venttiilimoottori ADEAIS, ulkoinen huoneanturi TVV20/25, 2-tie säätöventtiili 13
