1 Autokalustamisen perustana käytännöllisyys Kaikella on paikkansa.

2

3 Sisällys Kaikella on Paikkansa. Yleiset tiedot 2-3 System Edström kalustus 4-5 Vetolaatikostot 6-7 Hyllyt 8-11 Liukuhyllyt Auki kääntyvät hyllyt 14 Hyllyn päätytikkaat 15 Flexiplan 16 Työkalutaulut 18 Liukuvat kehikot ja alustat Lisätarvikkeet Kaapit ja laatikot Ruuvipenkki ja ruuvipenkin pidin 28 Kaasupullontelineet 29 Lisätarvikkeet Työkalupidikkeet Turvallisuus 36 Valaisimet 37 Invertterit & akkulaturit 38 Farmariautoratkaisut 39 Kattotelineet Asennustarvikkeet 43 Kaluste-ehdotukset Asennus System Edströmin käyttäminen 48

4 Miten tehdä hyvästä aut Käyttämällä System Ed System Edström on perustettu vuonna Olemme yksi vanhimmista yrityksistä, joka valmistaa autokalusteita Euroopassa. Yli 50 vuoden ajan olemme kuunnelleet asiakkaitamme, keränneet kokemusta ja kehittäneet tuotteitamme täyttämään käyttäjän vaativimmatkin tarpeet. Näinä vuosina on tapahtunut paljon. Olemme kehittäneet ja luoneet uusia tuotteita asiakkaiden tarpeisiin. Näin tapahtuu myös tulevaisuudessa, joten otamme ilomielin vastaan sinulta uusia ideoita. Panostamme turvallisuuteen. On erittäin tärkeää, että onnettomuudessa autokalusteet pysyvät paikoillaan. Englantilainen Milbrook teki autokalusteillamme ensimmäiset törmäystestit vuonna 2001 ECE R17.07 mukaisesti. Läpäisimme testin kirkkaasti. Törmäystestien vaatimukset ovat muuttuneet vuosien saatossa. Vuonna 2011 teetimme uudet testit SS-EN ISO 9001:2008 & SS-EN ISO 14001:2004

5 osta vieläkin parempi? ström autokalusteita! uusituilla vaatimuksilla Ranskassa INRS NS286 mukaisesti. Sama tulos, kirkkaasti läpi. Hienoa, mutta miten kasata autokalustekokonaisuus ja asentaa se turvallisesti autoon? Tuotteita kehittäessä olemme ottaneet huomioon myös kasaamisen helppouden. Seuraa vain mukana tulevia ohjeita. Varmin tapa on asennuttaa autokalusteet valtuutetussa asennuspisteessä, jolloin myös saat autokalusteille 5 vuoden takuun. Lukemalla luettelon läpi sinulla on mahdollisuus tehdä autostasi hyvä ja toimiva työpaikka. RWTÜV GS INRS NS286 & ECE R17.07

6 System Edström kalustus Epäilemättä voidaan sanoa, että olemme joustavia puhuttaessa ajoneuvojen kalustusjärjestelmistä, koska kaikki rakentuu järjestelmän ympärille, jossa kaikki on liitettävissä yhteen. Vetolaatikoistamme ja hyllyistämme voidaan muodostaa melkeinpä loputtomasti yhdistelmiä! Toisin sanoen, voit suunnitella erityisten tarpeidesi mukaisen kalustuksen. Jos päätät vaihtaa ajoneuvosi toiseen malliin, voit siirtää kalustuksen ajoneuvosta toiseen. Nro Kuvaus Vetolaatikostot Jokainen vetolaatikko on oma rakenneyksikkönsä. Päätät itse, miltä laatikosto tulee näyttämään. Sivu 6 2 Hyllyt 65 mm korkea, yksi 180 asteeseen taitettu reuna tekee reunasta pyöreän ja hyllystä vakaan. Sivut Hyllyn päätytikkaat Useita eri kokoja ja malleja. Sivu 15 4 Aukikääntyvät hyllyt Hyllyjärjestelmässä on avattava etuosa, joka helpottaa tavaroiden käsittelyä. Sivu 14 5 Vetolaatikoiden sisälaatikot Sisälaatikot, joissa on irrotettavat jakajat, jotta voit muodostaa haluamasi kokonaisuuden. Sivu 7 6 Muovilaatikot Varaosien ja työkalujen varastointiin. Sivu 9 7 Kansio- ja esitetelineet Kätevä tapa säilyttää esitteitä. Sivu 31 8 Asennustarvikkeet Kaikki osat, joita tarvitset kalustuksen kiinnittämiseen ajoneuvossa. Sivu 43 9 Työkalusalkku Salkku, joka soveltuu pienten osien kuljettamiseen. Sivu 22 Nro Kuvaus Alumiinihyllyt Hyllyjen paino on n. puolet vähemmän kuin jaettua kuormaa. Sivu 9 2 Hylly kaapelikeloille Helppo ja kätevä tapa varastoida johtokeloja. Sivu 10 3 Liikuteltava tuki Pitää lastin paikoillaan. Sivu 30 4 Pullo/Tuubin pidike Pitää pullot ja tuubit paikallaan. Sivu 35 5 Työkalusalkun teline Kiinnitetään päätytikkaaseen. Sivu 22 4

7 3 Nro Kuvaus 1 Liukuhyllyt Saatavilla kaksi eri korkeutta ja kolme eri pituutta. Kiinnitetään päätytikkaaseen. Sivu 13 2 Työkalutaulut Rei itetty levy, joka sopii päätytikkaisiin. Sivu 18 3 Päätytikkaan jatkeet Lisää kalustuksen korkeutta. Sivu Nro Kuvaus 1 Kaapin ovi Kasaa oma kaappisi. Sivu 26 2 Kaasupullon pidike Pitää kaasupullon paikallaan. Sivu 29 3 Työkalutaulut Saatavilla erikokoisina taivutetuilla reunoilla ja kiristimillä. Sivu 18 4 Työpöytä Kestävä pinta. Sivu 32 5 Ruuvipenkki Voit laittaa ruuvipenkin joko työpöydän tai ruuvipenkin pitimen päälle. Sivu 28 6 L-tukikisko Lattiaan kiinnitettynä pitää lastin paikallaan. Käännä se ympäri ja kiinnitä vetolaatikkorivistön alle takaamaan turvallinen ja kestävä asennus. Sivu Nro Kuvaus 1 Liukukehikot ja -alustat Kehikko, joka saa kalustuksen liukumaan ulos, jolloin saat lisää vapaata lattiatilaa. Sivu 20 2 Kannatin Tarvitaan turvalliseen asennukseen. Sivu

8 Vetolaatikostot Tämä on järjestelmän kulmakivi; voit päättää kuinka monta laatikostoyksikköä tarvitset ja minne ne haluat. Voit valita kahdesta syvyydestä, kahdesta korkeudesta ja neljästä leveydestä minkä tahansa yhdistelmän. Laatikostoissa on vakiona muoviset liukukiskot. Hyötykuorma 40 kg. Vetolaatikosto 300 syvä Kuvaus Tuotenro L x K Paino Vetolaatikosto x 110 2,8 Vetolaatikosto x 220 3,9 Vetolaatikosto x 110 3,3 Vetolaatikosto x 220 4,6 Vetolaatikosto x 165 3,9 Vetolaatikosto x 110 4,1 Vetolaatikosto x 220 6,0 Vetolaatikosto x 110 7,7 Vetolaatikosto x ,3 Vetolaatikosto 470 syvä Kuvaus Tuotenro L x K Paino Vetolaatikosto x 110 3,4 Vetolaatikosto x 220 5,2 Vetolaatikosto x 110 3,9 Vetolaatikosto x 220 5,9 Vetolaatikosto x 168 4,9 Vetolaatikosto x 110 5,2 Vetolaatikosto x 220 7,5 Vetolaatikosto x ,3 Vetolaatikosto x ,1 6

9 Ylälevyt & sokkelit Kuvaus Tuotenro S x L x K Paino Ylälevy x 302 0,7 Ylälevy x 392 0,8 Ylälevy x 605 1,3 Ylälevy x 302 1,0 Ylälevy x 392 1,3 Ylälevy x 605 2,8 Sokkeli x 302 x 55 0,7 Sokkeli x 392 x 55 0,8 Sokkeli x 605 x 55 1,0 Sokkeli x 302 x 55 1,0 Sokkeli x 392 x 55 1,2 Sokkeli x 605 x 55 1,6 Kuulalaakerit Kuvaus Tuotenro Syvyys Tiedot Paino Kuulalaakeri Pari 1,0 Kuulalaakeri Pari 1,5 Sisälaatikot Kuvaus Tuotenro Syvyys Leveys Paino Sisälaatikot ,1 Sisälaatikot ,2 Sisälaatikot ,2 Sisälaatikot ,4 Sisälaatikoita jakajineen voidaan käyttää hyllyissä tai vetolaatikoissa. Sopivuus Vetolaatikon leveys Lisäosan leveys, Määrä 302 mm 127 mm, 2 kpl 392 mm 172 mm, 2 kpl 605 mm 127 mm, 3 kpl mm, 1 kpl Laatikon pohjapehmuste Kuvaus Tuotenro Sopii laatikoihin Pohjapehmuste & 2332 Pohjapehmuste , 2342 & 2343 Pohjapehmuste & 2362 Pohjapehmuste & 2432 Pohjapehmuste , 2442 & 2443 Pohjapehmuste & 2462 Pohjanpehmuste vaimentaa ääntä ja suojelee laatikon pohjaa. 7

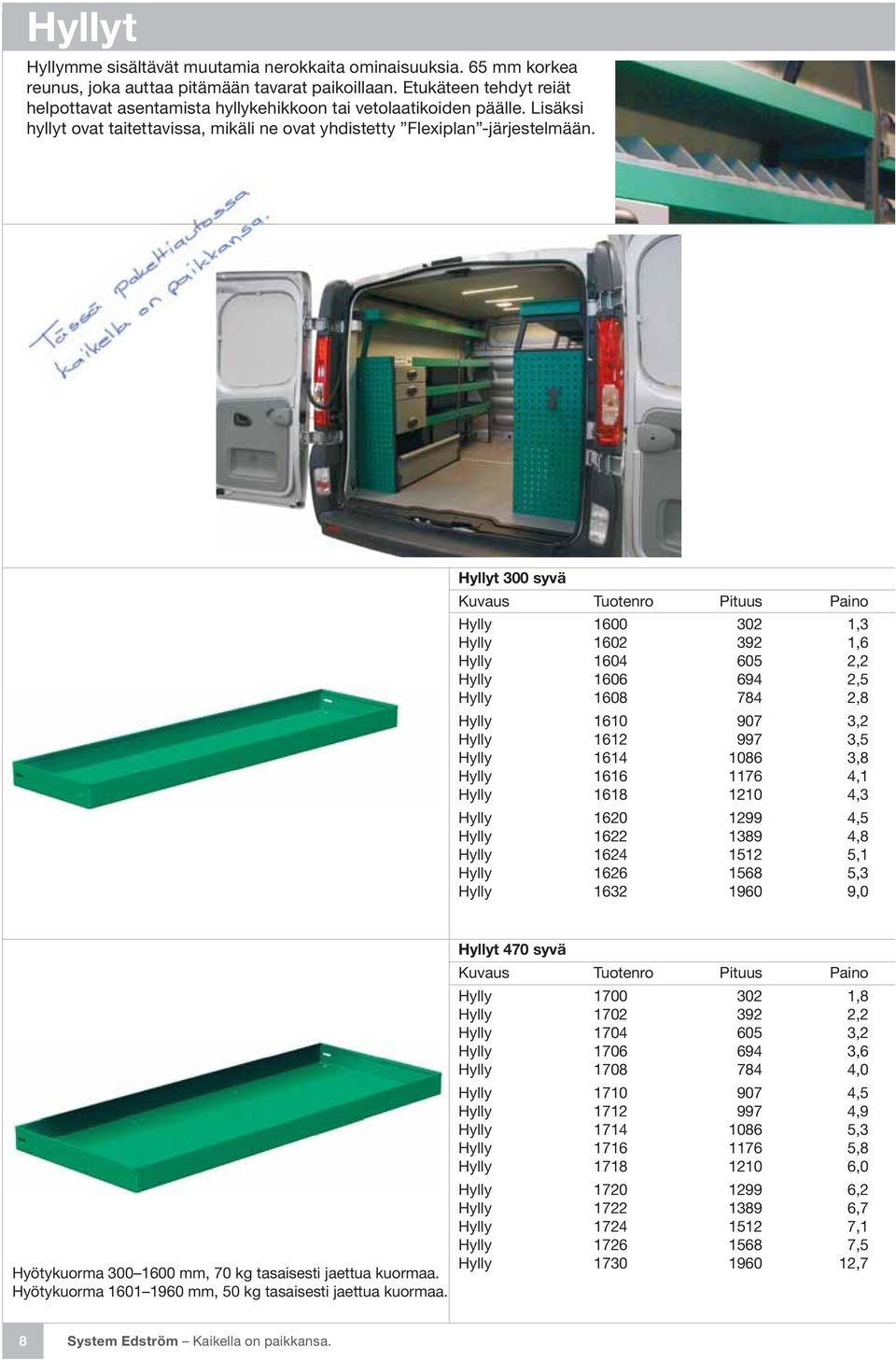

10 Hyllyt Hyllymme sisältävät muutamia nerokkaita ominaisuuksia. 65 mm korkea reunus, joka auttaa pitämään tavarat paikoillaan. Etukäteen tehdyt reiät helpottavat asentamista hyllykehikkoon tai vetolaatikoiden päälle. Lisäksi hyllyt ovat taitettavissa, mikäli ne ovat yhdistetty Flexiplan -järjestelmään. Hyllyt 300 syvä Kuvaus Tuotenro Pituus Paino Hylly ,3 Hylly ,6 Hylly ,2 Hylly ,5 Hylly ,8 Hylly ,2 Hylly ,5 Hylly ,8 Hylly ,1 Hylly ,3 Hylly ,5 Hylly ,8 Hylly ,1 Hylly ,3 Hylly ,0 Hyötykuorma mm, 70 kg tasaisesti jaettua kuormaa. Hyötykuorma mm, 50 kg tasaisesti jaettua kuormaa. Hyllyt 470 syvä Kuvaus Tuotenro Pituus Paino Hylly ,8 Hylly ,2 Hylly ,2 Hylly ,6 Hylly ,0 Hylly ,5 Hylly ,9 Hylly ,3 Hylly ,8 Hylly ,0 Hylly ,2 Hylly ,7 Hylly ,1 Hylly ,5 Hylly ,7 8

11 Hyötykuorma 20 kg tasaisesti jaettua kuormaa Alumiinihyllyt Kuvaus Tuotenro Syvä Pituus Paino Hylly ,6 Hylly ,8 Hylly ,9 Hylly ,1 Hylly ,0 Hylly ,3 Hylly ,9 Hylly ,1 Hylly ,3 Hylly ,6 Hylly ,8 Hylly ,3 Hyötykuorma mm, 70 kg tasaisesti jaettua kuormaa. Säädettävät hyllyt 30 kg. Hyllyt 160 syvä Kuvaus Tuotenro Pituus Paino Hylly ,4 Hylly ,7 Hylly ,6 Säädettävä pituus Hylly ,3 Hylly ,3 Hylly Lisätarvikkeet Kuvaus Tuotenro Syvä Paino Avattava pääty ,2 Avattava pääty ,4 Liistospala ,6 Vaikka meillä on paljon eri pituisia hyllyjä, ne eivät aina sovi. Liitospalalla voit helposti yhdistää kaksi hyllyä haluamaasi pituuteen. (Vain hyllyt, joiden syvyys on 300 mm). Muovilaatikot Kuvaus Tuotenro S x L x K Paino Muovilaatikko x 121 x 145 0,2 Muovilaatikko x 170 x 145 0,3 Muovilaatikko x 291 x 145 0,4 Muovilaatikko x 121 x 145 0,3 Muovilaatikko x 170 x 145 0,4 Muovilaatikko x 291 x 145 0,5 Muovilaatikoita on saatavilla kahta eri syvyyttä, (300 & 470 mm) ja kolmea eri leveyttä (127, 171 & 291 mm), joista voi valita sopivat hyllyihin. Sopivuus Hyllyn pituus Laatikoiden lukumäärä 291 mm 170 mm 121 mm 302 mm mm mm mm mm mm mm mm mm mm mm mm mm mm Muut yhdistelmät 1960 mm 2 8 ovat mahdollisia. 9

12 Perushyllyt Kuvaus Tuotenro S x L x K Paino Perushylly x 786 x ,0 Perushylly x 999 x ,5 Perushylly x 999 x ,5 Perushyllyn + lisäosa F x 395 x 890 9,0 Oma paikkansa kaikelle helpoimmalla mahdollisella tavalla; tämän saat peruspaketeissamme. Jokainen paketti toimitetaan osina asennustarvikkeineen ja ohjeineen. Hyötykuorma 20 kg tasaisesti jaettua kuormaa per hylly. Täydennä perushyllyä + lisäosalla, joka sisältää kolme työkalusalkkua ja kaksi hyllyä (sopii perushyllyjen 3278 ja 3282 lisäosaksi). Hyllyjakajat Kuvaus Tuotenro Tiedot Paino Kiinnike 2753 Jakajista -,- Jakaja mm syvälle hyllylle 0,1 Jakaja mm syvälle hyllylle 0,2 Nerokkaan yksinkertaiset hyllyjakajat. Paina 2 kiinnikettä haluamaasi kohtaan ja paina jakaja paikalleen. Tämän helpompaa ei ole! Hylly kaapelikeloille Kuvaus Tuotenro S x P x K Paino Hylly x 784 x 114 4,3 Jakaja ,2 Varastoi kaapelikelat helposti saataville. Mukana toimitetaan yksi siirrettävä jakaja. Hyötykuorma 30 kg tasaisesti jaettua kuormaa. 10

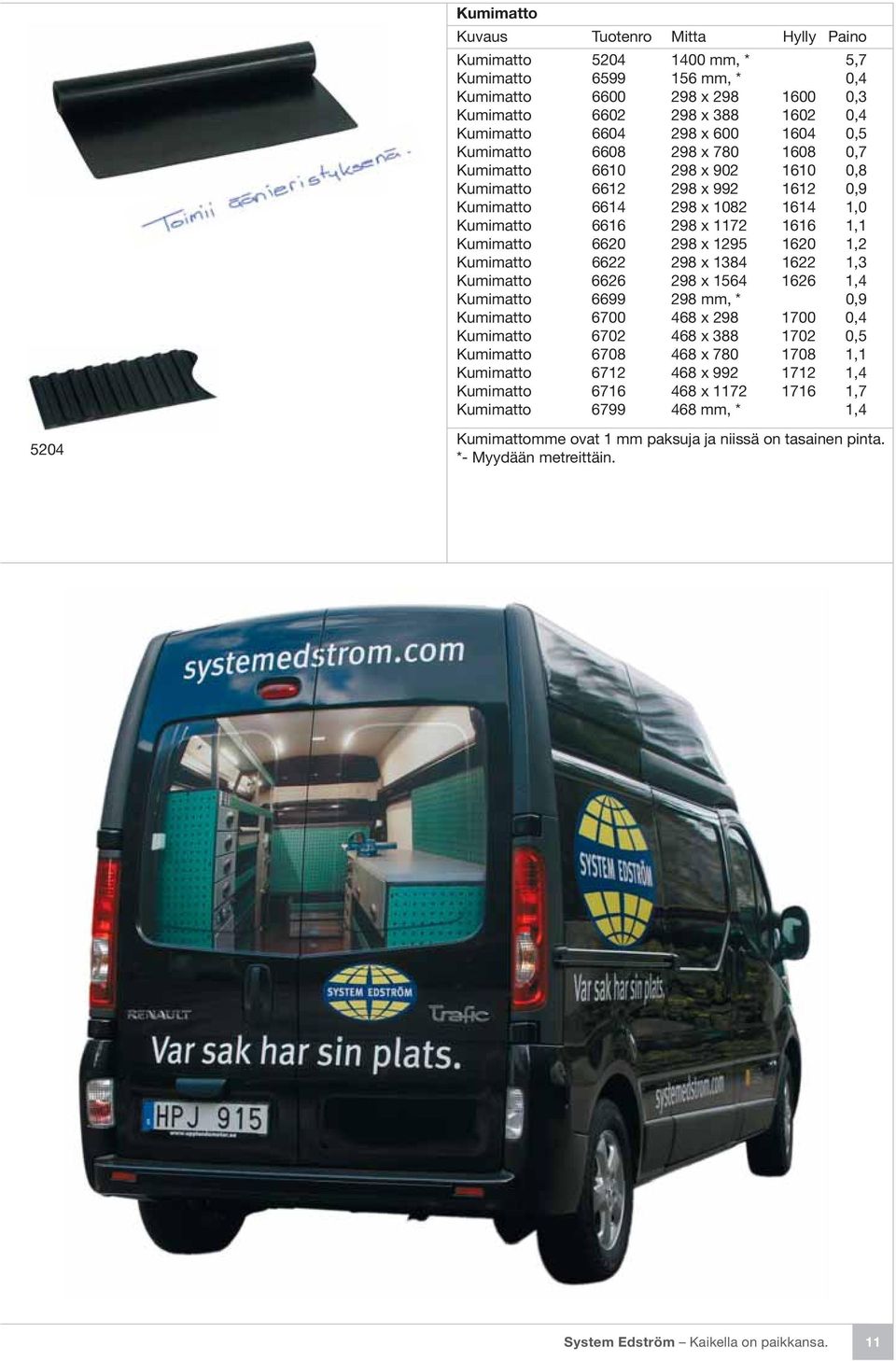

13 Kumimatto Kuvaus Tuotenro Mitta Hylly Paino Kumimatto mm, * 5,7 Kumimatto mm, * 0,4 Kumimatto x ,3 Kumimatto x ,4 Kumimatto x ,5 Kumimatto x ,7 Kumimatto x ,8 Kumimatto x ,9 Kumimatto x ,0 Kumimatto x ,1 Kumimatto x ,2 Kumimatto x ,3 Kumimatto x ,4 Kumimatto mm, * 0,9 Kumimatto x ,4 Kumimatto x ,5 Kumimatto x ,1 Kumimatto x ,4 Kumimatto x ,7 Kumimatto mm, * 1, Kumimattomme ovat 1 mm paksuja ja niissä on tasainen pinta. *- Myydään metreittäin. 11

14 Liukuhyllyt Eikö olisikin käytännöllistä, jos voisit vetää hyllyn kokonaan ulos päästäksesi käsiksi kaikkeen hyllyssä olevaan? Kyllä meidänkin mielestämme! Liukuhylly on samalla vetolaatikko ja hylly. Joustavuus on meille avainsana! Asennamme korotettua lattiaa useimpiin pieniin pakettiautoihin. Ota yhteyttä lisätietoja varten. Käyttämällä liukuhyllyjä ja korotettua lattiaa voit maksimoida ajoneuvosi tilankäytön. Lisää hieman hyllystöä lattian päälle ja sinulla on tarpeeksi tilaa kuljettaa kaikkia tarvitsemiasi osia ja työkaluja mukana töissäsi. 12

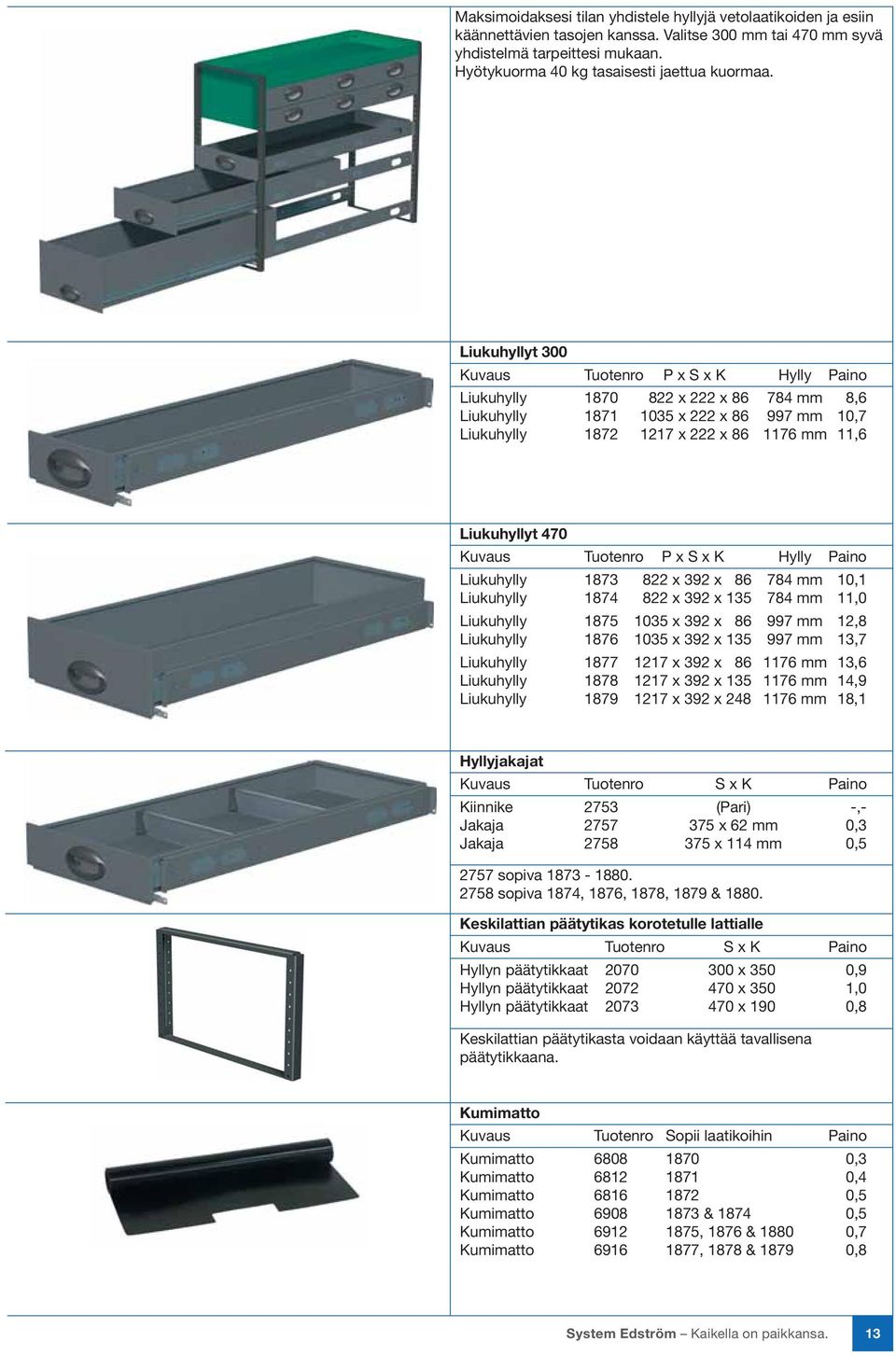

15 Maksimoidaksesi tilan yhdistele hyllyjä vetolaatikoiden ja esiin käännettävien tasojen kanssa. Valitse 300 mm tai 470 mm syvä yhdistelmä tarpeittesi mukaan. Hyötykuorma 40 kg tasaisesti jaettua kuormaa. Liukuhyllyt 300 Kuvaus Tuotenro P x S x K Hylly Paino Liukuhylly x 222 x mm 8,6 Liukuhylly x 222 x mm 10,7 Liukuhylly x 222 x mm 11,6 Liukuhyllyt 470 Kuvaus Tuotenro P x S x K Hylly Paino Liukuhylly x 392 x mm 10,1 Liukuhylly x 392 x mm 11,0 Liukuhylly x 392 x mm 12,8 Liukuhylly x 392 x mm 13,7 Liukuhylly x 392 x mm 13,6 Liukuhylly x 392 x mm 14,9 Liukuhylly x 392 x mm 18,1 Hyllyjakajat Kuvaus Tuotenro S x K Paino Kiinnike 2753 (Pari) -,- Jakaja x 62 mm 0,3 Jakaja x 114 mm 0, sopiva sopiva 1874, 1876, 1878, 1879 & Keskilattian päätytikas korotetulle lattialle Kuvaus Tuotenro S x K Paino Hyllyn päätytikkaat x 350 0,9 Hyllyn päätytikkaat x 350 1,0 Hyllyn päätytikkaat x 190 0,8 Keskilattian päätytikasta voidaan käyttää tavallisena päätytikkaana. Kumimatto Kuvaus Tuotenro Sopii laatikoihin Paino Kumimatto ,3 Kumimatto ,4 Kumimatto ,5 Kumimatto & ,5 Kumimatto , 1876 & ,7 Kumimatto , 1878 & ,8 13

16 Aukikääntyvät hyllyt Aukikääntyvät hyllyt on ratkaisu heille, joiden täytyy maksimoida pakettiauton takaosan tila. Ne voidaan asentaa normaalia hyllynväliä pienemmällä välillä, ettei tarvikkeita tarvitse nostaa etureunan yli. Käännät vain etureunan alas ja hylly on käytettävissä. Aukikääntyvät hyllyt Kuvaus Tuotenro Syvyys Pituus Paino AK Hylly ,4 AK Hylly ,9 AK Hylly ,6 AK Hylly ,2 AK Hylly ,9 AK Hylly ,2 AK Hylly ,1 AK Hylly ,9 Hyllyt toimitetaan päätytikkaaseen kiinnittämiseen tarvittavien itsekierteittävien kiinnikkeiden kanssa. Hyötykuorma 70 kg tasaisesti jaettua kuormaa. Etulevyt Kuvaus Tuotenro Korkeus Pituus Paino Etulevy ,8 Etulevy ,3 Etulevy ,0 Etulevy ,7 Etulevy ,3 Etulevy ,1 Etulevy ,4 Etulevy ,5 Etulevyn mukana on tarvittavat asennusosat. Jakajat Kuvaus Tuotenro Syvyys Korkeus Paino Jakaja ,2 Jakaja ,4 Jakaja ,4 Jakaja ,7 14

17 Hyllyn päätytikkaat Hyllyn päätytikkaat sallivat hyllyjen ja vetolaatikoiden yhdistelemisen tarjoten näin maksimaalista joustavuutta komponenttien sijoittamisen suhteen. Hyllyn päätytikkaat Kuvaus Tuotenro S x K Paino Hyllyn päätytikas x 505 1,5 Hyllyn päätytikas x 670 1,8 Hyllyn päätytikas x 890 2,3 Hyllyn päätytikas x ,9 Hyllyn päätytikas x ,4 Hyllyn päätytikas x ,0 Hyllyn päätytikas x 505 1,7 Hyllyn päätytikas x 670 2,0 Hyllyn päätytikas x 825 2,3 Hyllyn päätytikas x 890 2,5 Hyllyn päätytikas x ,1 Hyllyn päätytikas x ,4 Hyllyn päätytikas x ,4 Hyllyn päätytikkaan jatkot Kuvaus Tuotenro S x K Yläosa Paino Jatko x ,8 Jatko x ,0 Jatko x ,1 Jatko x ,3 Jatko x ,9 Jatko x ,1 Jatko x ,3 Jatko x ,6 Hyllyn päätytikkaan jatkoja käytetään lisähyllyjen asennukseen hyllyjärjestelmien päälle pakettiauton kaarevuuden mukaan. Hyllyn päätytikkaan tukijalka Kuvaus Tuotenro Pituus Paino Tukijalka mm 0,7 Hyllyn päätytikkaan tukijalat mahdollistavat asennuksen epätasaisille pinnoille, esim. renkaan kaaren päälle. 15

18 Flexiplan Flexiplan on Edströmin taittuva hyllyjärjestelmä. Voit helposti vaihtaa hylly-yksiköstä avoimeksi tilaksi pakettiautossasi. Flexiplan ylöstaittuvat hyllyt Kuvaus Tuotenro K L Paino Ylöstaittuvan hyl. perussarja ,7 Ylöstaittuvan hyl. laajennussarja ,4 Ylöstaittuvien hyl. asennussarja ,2 Hyllystö kun tarvitset hyllytilaa. Avoin tila, kun hyllyt on taitettuna. Asennustarvikkeet sisältyvät jokaiseen pakettiin. Tuotteet sisältävät runko-osat. Halutun kokoiset hyllyt myydään erikseen. Katso sivu 8. Max hyllyn pituus 1600 mm. poikittaistukia, asennusosat. 16

19

20 Työkalutaulut Edströmin työkalutauluja voidaan käyttää useissa eri sovelluksissa. Ne sopivat mainiosti tarvikkeiden kiinnitykseen pakettiautossa. Työkalutaulut soveltuvat täydellisesti myös kiinnitettäviksi päätytikkaaseen. Työkalutaulu Kuvaus Tuotenro Leveys Pituus Paino Työkalutaulu ,1 Työkalutaulu ,5 Työkalutaulu ,9 Työkalutaulu ,1 Työkalutaulu ,7 Työkalutaulu ,3 Työkalutaulu ,7 Työkalutaulu ,2 Työkalutaulu ,0 Työkalutaulu ,3 Työkalutaulu ,2 Työkalutaulu ,1 Työkalutaulu taitetulla reunalla Kuvaus Tuotenro Leveys Pituus Paino Työkalutaulu ,7 Työkalutaulu ,1 Työkalutaulu ,8 Työkalutaulu ,8 Työkalutaulu ,0 Työkalutaulu ,4 Työkalutaulu ,3 Työkalutaulu ,0 Työkalutaulu ,0 Työkalutaulu ,0 Työkalutaulu ,2 Asennusholkki Kaikissa työkalutauluissamme on neliskulmainen rei itys. Liukuva työkalutaulu Kuvaus Tuotenro L x K Paino Työkalutaulu T x ,0 Työkalutaulu T x ,1 Työkalutaulu T x ,3 Liukuva työkalutaulu on laajennettavissa kahteen suuntaan. Hyötykuorma 125 kg. 18

21

22 Liukuvat kehikot ja alustat Liukuvilla kehikoilla hyllyjärjestelmä tulee luoksesi helpottaen työkaluihin ja tarvikkeisiin käsiksi pääsyä. Ei enää pakettiauton takaosassa kyykkimistä. Liukuvilla laatikko- ja hyllykehyksillä hyllyjärjestelmä tulee luoksesi. Säästät selkääsi ja polviasi ja saat lisää lattiatilaa. Liukuva laatikko- ja hyllykehys Kuvaus Tuotenro Hyötykuorma Paino Kehikko T kg 18,0 Kannatin T7806-0,3 Kokonaiskorkeutta säädetään jaloilla ja yläkannattimilla tarpeisiisi ja tilaan sopivaksi. Kehikko on laajennettavissa kahdella tavalla. Hyötykuorma 140 kg. 20

23 Liukuva alusta tuo kuorman luoksesi. Alustan päälle voidaan asentaa haluttu kalustus. Ulosvedettävä alusta Kuvaus Tuotenro L x P Paino Ulosvedettävä alusta x ,3 Ulosvedettävä alusta x ,3 Ulosvedettävä alusta x ,5 Ulosvedettävä alusta x ,9 Ulosvedettävä alusta x ,7 Ulosvedettävä alusta x ,8 Hyötykuorma 200 kg tasaisesti jaettua kuormaa. 21

24 Työkalusalkut Työkalusalkut monipuolistavat kalustusta. Salkkuihin on turvallista ja helppoa varastoida työkaluja sekä pientarvikkeita, joita tarvitset työkohteissa. Työkalusalkku Kuvaus Tuotenro S x L x K Paino Kehikko työkalusalkulle x 392 x 110 1,6 Työkalusalkku x 352 x 82 2,2 Sisälaatikko x 85 x 75 0,3 Sisälaatikko x 85 x 75 0,5 Sisälaatikko x 85 x 75 0,8 Irrotettava työkalusalkku ja kehikko liukuvat kuulalaakereilla käyttää kehikossa kiinni ollessaan kuten laatikkoa tai ottaa se helposti mukaan työkohteeseen. Työkalulaatikossa on mukana irralliset muoviset sisälaatikot. Kulmapidin työkalusalkulle Kuvaus Tuotenro Paino Pidinpari ,4 Pidinpari ,5 Edströmin kannettava työkalusalkku voidaan asentaa suoraan kehikkoon kahdella kulmapitimellä. Laatikko yksinkertaisesti liukuu kulmapitimien päällä. Työkalusalkun teline Kuvaus Tuotenro S x L x K Paino Työkalusalkun teline x 470 x 300 2,1 Työkalusalkun teline voidaan asentaa useampaan paikkaan, kuten esimerkiksi päätytikkaaseen, väliseinään tai hyllyn alle. 22

25 F60001 Essve salkkusysteemi Kuvaus Tuotenro Tiedot Paino Hylly x 605 mm 3,2 Päätytikas x 670 mm 2,0 Pidinpari salkulle syvyys 1,6 Salkkuteline salkulle 7,8 Salkkuteline salkulle 3,4 Asennuussarja 5515 Ess laatikolle 0,2 Muovimatto x 595 mm 0,4 Salkkutelinesarja F salkulle 16,0 Huom! Emme myy Essve salkkuja. Festool-hylly Kuvaus Tuotenro S x L Paino Hylly x 446 1,8 Festool-laukkujen ripustamiseen soveltuva uusi hylly leveydeltään 446mm. Hyllyt asennetaan kahden 300mm syvän päätytikkaan väliin. Lisäksi tarvitaan kulmapitimet salkulle (tuote 2305). HUOM! Emme myy Festool-laukkuja. 23

26

27

28 Kaapit ja laatikot Pakettiauton tila kannattaa hyödyntää tehokkaasti. Pyöräkotelon jalustat luukulla käyttää tilan tehokkaasti hyödykseen. Aukeavat hyllyt lattialla auttavat pitämään tavarat paikallaan auton ollessa liikkeellä. Pyöräkotelon jalustat luukulla Kuvaus Tuotenro S x L x K Paino Pyöräkotelolaatikko x 998 x ,0 Pyöräkotelolaatikko x 1176 x ,9 Pyöräkotelolaatikko x 1210 x ,0 Pyöräkotelolaatikko x 998 x ,9 Pyöräkotelolaatikko x 1176 x ,8 Pyöräkotelolaatikko x 1210 x ,0 Kaapin ovet Kuvaus Tuotenro Leveys Korkeus Paino Kaapin ovi ,6 Kaapin ovi ,1 Kaapin ovi ,8 Kaapin ovi ,7 Vaatekoukku mm syvyys 0,4 Vaatekoukku mm syvyys 0,7 Kaapin ovia on tarjolla 4 eri kokoa, joten sinulla on useita eri vaihtoehtoja tarvikkeiden ja henkilökohtaisten tavaroiden säilömiseen lukkojen taakse. Lisää koukkuja vaatteiden ripustukseen. 26

29 Työkalukaappi Kuvaus Tuotenro S x L x K Paino Työkalukaappi x 392 x ,6 Voit valita oven saranat joko oikealle tai vasemmalle puolelle. Voit myös suunnitella oman kaapin yhdellä ovistamme. Ks. sivu 26. Säilytyslaatikko Kuvaus Tuotenro S x L x K Paino Säilytyslaatikko x 197 x 385 5,4 Vaatekaappi Kuvaus Tuotenro S K L Paino Vaatekaappi ,0 Vaatekaappi ,3 Vaatekaapit sis. vaatekoukut. Kaapissa 2784 on myös kisko. Ovi on asennettavissa oikea- tai vasenkätiseksi. Työkalulaatikot Kuvaus Tuotenro S K L Paino Työkalulaatikko ,0 Työkalulaatikko ,2 Tukeva laatikko raskaille työkaluille. 27

30 Ruuvipenkki ja ruuvipenkin pidin Oikein sijoitettu ruuvipenkki on kuin toinen käsipari; voit ratkaista useita ongelmia jämerällä ruuvipenkillä. Ruuvipenkki Ruuvipenkki ,3 Ruuvipenkkiin sisältyy putkileuat sekä kääntölevy. Ruuvipenkin pidin Kuvaus Tuotenro Korkeus Paino Pidin ,5 Pidin ,1 Lisätarvikkeet Kuvaus Tuotenro Tiedot Paino Suojus 2950 Sisältyy malleihin 5012 ja ,0 Tuki 2952 Säädettävä mm 2,1 Säätölevy mahdollistaa kynnyksen ylityksen. Ulosvedettävä ruuvipenkin pidin Kuvaus Tuotenro Pituus Sopii yhteen Paino Pidin mm 11,7 Pidin mm 12,9 Tulisi asentaa 470 mm syvyisten päätytikkaiden väliin. Taittuva ruuvipenkin pidin Kuvaus Tuotenro Tiedot Paino Pidin ,5 Helppo taittaa pystyyn yhdellä yksinkertaisella toimenpiteellä. 780 mm 765 mm 173 mm 202 mm 195 mm 204 mm 28

31 Kaasupullontelineet Kaasupullo vaatii pakettiautossa turvalliset ja varmat telineet. Tutustu valikoimaamme alla. Kaasupullonteline Kuvaus Tuotenro Ø Leveys Korkeus Paino Pullolle 2910 < ,0 Kaasupullonteline Kuvaus Tuotenro Ø Leveys Korkeus Paino Yhdelle pullolle 2912 < ,7 Kahdelle pullolle ,9 Kaasupullonteline Kuvaus Tuotenro Syvyys Leveys Korkeus Paino Pullolle ,5 Kaasupullonteline Kuvaus Tuotenro Ø Leveys Korkeus Paino Pidin ,4 Kaasupullokaappi Kuvaus Tuotenro Syvyys Leveys Korkeus Paino Kaappi ,3 Tiivistetyllä ovella varustettu kaasupullokaappimme sisältää kannattimet joko yhdelle tai kahdelle pullolle, irrotettavan hyllyn ja tuuletusaukon putken. Ovi voidaan saranoida joko vasemmalle tai oikealle. 29

32 Lisätarvikkeet Lisätarvikkeilla täydennät autokalustusta. Liikuteltava tuki Kuvaus Tuotenro Pituus Paino Liikuteltava tuki ,9 Lisätuki ,4 Liikuteltavalla tuella pysyvät tavarat tukevasti paikoillaan. Tankoon voidaan asentaa useampi lisätuki (2936). Ristituki Kuvaus Tuotenro Paino Ristituki ,6 Tuki soveltuu kaikenkokoisille liukuhyllyille ja yli 505 maksimissaan 1176 mm levyisen hyllystön kanssa. Muovinen hyllyn jakaja Kuvaus Tuotenro Pituus Paino Hyllyn jakaja ,6 Yksinkertainen ja edullinen ratkaisu. 30

33 Edström-värit Kuvaus Tuotenro Tiedot Tumman harmaa 9007 Spray-purkki Vaalean harmaa ,2 dl Maalipurkki Tumman harmaa ,2 dl Maalipurkki Edström vihreä ,2 dl Maalipurkki Vaalean harmaa 9014 Spray-purkki Edström vihreä 9015 Spray-purkki Korjausmaalit autokalusteille. Esite- / kansiotelineet Kuvaus Tuotenro S x L x K Paino Asiakirjalokero x 388 x 250 4,5 Asiakirjalokero x 500 1,6 Asiakirjalokero x 325 x 160 0, Tikasteline auton sisäkattoon Kuvaus Tuotenro Pituus Paino Tikasteline T ,5 Säilytä tikkaita katon alla, vedä ne takaovelle yksinkertaisella toimenpiteellä. 31

34 Työpöydän taso Kuvaus Tuotenro Pituus Paksuus Paino Työpöydän taso ,9 Työpöydän taso ,3 Työpöydän taso ,7 Työpöydän taso ,1 Työpöydän taso ,0 Lyhennettävissä haluttuun mittaan. Letkutelineet Kuvaus Tuotenro Paino Letkuteline pieni ,5 Letkuteline iso ,7 Metallilankakori Kuvaus Tuotenro Paino Metallilankakori ,7 Paperiautomaatti Kuvaus Tuotenro Paino Automaatti ,0 Paperi 5086 Paperi malliin ,3 32

35

36 Työkalupidikkeet Työkalut ja tarvikkeet voidaan kiinnittää työkalutauluun käyttäen useita erilaisia pidikkeitä. Hinnastossa hinta on per 1 kpl. Koukku Koukku Koukku Koukku Koukku Koukku Koukku Yleispidike

37 Rengaskoukku Jousikoukku Spraypullon pidike Pihtiteline Pullon/tuubin pidike Pullon pidike mm 1 Työkalupidikesarja Yleismallin koukku

38 Turvallisuus Teemme pakettiautostasi turvallisemman laadukkaalla kalustuksella ja asianmukaisilla turvavälineillä. Sammuttimet, kuormansidontalenkit sekä ensiapupakkaukset ovat tärkeä osa turvallisuutta. Sammutin Kuvaus Tuotenro Sammutusaine Koko Sammutin 5055 Jauhe 2 kg Sammutin 5056 Jauhe 4 kg Sammutin 5057 Jauhe 6 kg Seinäkannatin mukana. Ensiapu Kuvaus Tuotenro Ensiaputaulu 5080 Ensiapupakkaus 5082 Kuormasidontalenkit Kuvaus Tuotenro Kuormasidontalenkki upotettava 5097 Kuormasidontalenkki pinta-asennus 5098 Kuormasidontalenkki HD pinta-asennus 5099 Kuormasidontaliinat Kuvaus Tuotenro Pituus Leveys Kuormasidontaliina kiristimellä Kuormasidontaliina pikalukituksella Kuormasidontaliina 2,5m pikalukitus Kiinnityshihnat kumia Kuvaus Tuotenro Pituus Kumisen kiinnityshihnan kiinnitys nuppi Kuminen kiinnityshihna Kuminen kiinnityshihna 5124 Metreittäin Kuminen kiinnityshihna

39 Valaisimet Hyvä valaistus ei pelkästään lisää työmukavuutta, vaan on myös merkittävä työturvallisuuden edistäjä. Laajasta valikoimastamme löytyy ratkaisuja joka lähtöön. Mikäli työskentelet tien päällä, niin varoitusvalot ja majakat ovat hyviä - ja monin paikoin lain edellyttämiäkin - henkivakuutuksia. LED-sisävalot Tuotekoodi Tiedot Virrankulutus (12 V) V 100 mm - 16 lediä 110 ma V 150 mm - 31 lediä 170 ma V 300 mm - 61 lediä 310 ma V 600 mm lediä 580 ma Kiinnitys kahdella ruuvilla ( väli = valaisimen pituus - 34,4 mm ) Työvalot Tuotekoodi Tiedot Mitat (mm) PL-600-LED LED 9-36 V, 8 lediä 100x111x45 PL-100LED LED V, 10 W Cree-led 51x51x76 PL-600 PL-100LED PL-600-LED Majakat ja varoitusvalot Tuotekoodi Tiedot Mitat (mm) MA LED V, megneetti ø 148 x nelivälähdystä minuutissa A FPA MA 40-F8412 LED 12 V, 28 lediä, oranssi 420x270x81 - megneettikiinnitys, tup.syt johto - 26 eri välähdyskuviota tuplavälähdystä minuutissa PL-912 Majakantappi, sivukiinnitys MON Majakantappi, säädettävä 180 o pit. 103,5 40-F8412 Pyydä luettelot ja tutusto laajaan valaisinvalikoimaamme! PL A MON

40 Inverterit ja akkulaturit Elämä helpottuu merkittävästi, kun verkkivirtaa saa huoltoautostakin. Sen turvin pystyy käyttämään sähkötyökaluja, hitsaamaan, lataamaan akkuja ja käyttämään tietokoneita. Inverteri mahdollistaa kaiken tämän ja paljon enemmänkin. Ellet löydä omiin tarpeisiisi sopivia laitteita tästä, niin ota yhteyttä. Etsitään sellaiset yhdessä. Inverterit Tuotekoodi Tiedot Mitat (mm) G V 300 W 190 x 91 x 58 G V 600 W 242 x 91 x 58 G V 1000 W 310 x 205 x 75 G V 2000 W 395 x 240 x 90 G V 3000 W 496 x 203 x 166 Ulostulojännitteen (230 v - 55 Hz) aaltomuoto muokattu sin. Kaikissa malleissa Low Batt hälytys ja katkaisu, sekä ylijännite-, ylikuumenemis-, ylikuormitus-, ja oikosulkusuojaukset. Genius -invertereiden hyötysuhde on yli 90%. Myös 24 V mallit G , jne... Inverterit Tuotekoodi Tiedot Mitat (mm) G S 12 V 300 W 225 x 242 x 80 G S 12 V 1000 W 405 x 320 x 125 Ulostulojännitteen (230 V - 55 Hz) aaltomuoto puhdas sin. Low Batt hälytys ja katkaisu, sekä ylijännite-, ylikuumenemis-, ylikuormitus- ja oikosulkusuojaukset. Hyötysuhde täydellä Inverterit akkulaturilla Tuotekoodi Tiedot G C 12 V 300 W lataus 10 A ( Ah) G C 12 V 1000 W lataus 20 A ( Ah) Low Batt hälytys ja katkaisu, sekä ylijännite-, ylikuumenemis-, ylikuormitus- ja oikosulkusuojaukset. automaattinen katkaisu akun tultua täyteen, vääränapaisuus- ja väärinkytkentäsuojaukset. Inverterit akkulaturilla Tuotekoodi Tiedot G C 12 V 1000 W lataus 30 A ( Ah) Low Batt hälytys ja katkaisu, sekä ylijännite-, ylikuumenemis-, ylikuormitus- ja oikosulkusuojaukset. automaattinen katkaisu akun tultua täyteen, vääränapaisuus- ja väärinkytkentäsuojaukset. 38

41 Farmariautoratkaisut Muuta farmariautosi työajoneuvoksi ja takaisin perheautoksi. Alla muutamia ideoita kuinka voit tehdä tämän. Lastauskaukalo Kuvaus Tuotenro Tiedot Paino Lastauskaukalo T7709 L x S 950 x 1500 mm 23,0 Väliseinä T8393 Yleismalli 12,0 Jos haluat muutella autoasi perhe- ja huoltoajoneuvon välillä, lastauskaukalomme on hyvä ratkaisu. Hyötykuorma 190 kg. Kun olet saanut päivän työt tehtyä, voit vetää työpajan ulos, kääntää takapenkin. Kalustesarja Kuvaus Tuotenro L x S x K Paino Kalustesarja F x 300 x ,0 Pieni, yksinkertainen kalustus farmariautoille. Lattialevyt tilataan erikseen. Kaikki kolme hyllyä ovat alumiinia. 39

42 Kattotelineet Lisätilaa katolta. Tukevat Mont Blanc kattotelineet pakettiautoihin. Täydennä kattotelineitä erilaisilla lisävarusteilla. Katso erillisestä kattotelineluettelosta sinun pakettiautoosi sopivat telineet. Tikkaat takaoveen Kuvaus Tuotenro Tiedot Paino Tikkaat mm, 5 askelmaa 4,3 Tikkaat mm, 6 askelmaa 4,8 Tikkaat mm, 7 askelmaa 5,4 Tikkaat on valmistettu ruostumattomasta teräksestä ja pulverimaalattu. Tikkaisiin pultattu asennuslevy on säädettävissä. 40

43 Lastaustuki Kuvaus Tuotenro Tiedot Lastaustuki kpl 200 mm pitkä tuki pitää lastin paikallaan sivuttaissuunnassa. Lastaustuki Kuvaus Tuotenro Tiedot Lastaustuki kpl Tuki pitää lastin paikallaan ajosuunnassa. Lastausrulla Kuvaus Tuotenro Tiedot Lastrulle mm leveä Helpottaa tikkaiden ja pitkien esineiden lastausta. Yleiskiinnike Kuvaus Tuotenro Tiedot Yleiskiinnike mm reijät Yleiskiinnike lisävarusteille (esim. työvalolle). Tikaslukko Kuvaus Tuotenro Tiedot Tikaslukko mm leveä Tukevalla tikaslukolla voidaan kiinnittää kahdet tikkaat tukevasti kattotelineisiin. Putkikotelo katolle Kuvaus Tuotenro Tiedot Paino Tubo x 125 x 125 mm 9,0 Tukeva putkikotelo liukuvalla pohjalla. Liukuvan pohjan avulla on lyhemmätkin putket helppo ottaa kotelosta pois. Kuormakori Kuvaus Tuotenro Tiedot Paino Material catch x 3000 mm 21,5 Valmistettu teräksestä, suojus ruostumatonta terästä. Sisältää tarvittavat asennustarvikkeet. 41

44

45 Asennustarvikkeet Joku voi ajatella, että kyseessä on turhia pikku osia, joiden kanssa ei tarvitse mieltään vaivata. Me olemme kuitenkin ajatelleet asiaa helpottaaksemme kiinnitystä ja asennusta. Hyllyn kannakkeet Kuvaus Tuotenro Tuki, säädettävä kulma, 160-hylly 1840 Tuki, säädettävä kulma, 300-hylly 1842 Tuki, säädettävä korkeus, mm 1844 Tuki, teleskooppi, mm & Kiinnityskulmat Kuvaus Tuotenro Mitta Kiinnityskulma x 58 x 58 Kiinnityskulma x 58 x 112 Kiinnityskulma x 58 x 154 Kiinnityskulma x 58 x 209 Kiinnityskulma x 58 x Asenuskulmat Kuvaus Tuotenro Mitta Päätytikkaan liitospala x 23 x 2 Liitostuki x 50 x 30 Liitostuki x 50 x 30 L-kisko x 50 x L-tukikisko x 50 x 30 L-tukikisko x 50 x 30 L-tukikisko x 50 x 30 L-tukikisko x 50 x 30 Asennussarja Asennussarja Asennussarja 5510 Asennussarja ruuvipenkille

46 Kaluste-ehdotukset Kaikkiin ajoneuvoihin voidaan asentaa älykäs ja käytännöllinen hyllyjärjestelmä. Alla on esitelty muutamia esimerkkejä suosituista ajoneuvohyllystöistä. Älykästä ja käytännöllistä. Esimerkkien avulla voit ideoida oman, tarpeisiisi räätälöidyn hyllyjärjestelmän. Lisää kaluste-ehdotuksia löydät internetsivuiltamme. Pieni Vasen puoli Oikea puoli F40400 F40401 Keskikokoinen Vasen puoli Oikea puoli F47042 F47043 Suuri Vasen puoli Oikea puoli F45004 F

47 F40330 F

48 Asennus Kalustuksen tulee olla vakaasti kiinnitettynä pakettiautoon seinäpalkkeja sekä lattiaa apuna käyttäen. Suosittelemme käytettäväksi poraruuveja tai pultteja. Edström toimittaa kaikki tarvittavat kiinnitystarvikkeet kiinnityssarjoissamme. Asennusopas on saatavilla pyynnöstä. Huomio! Mikäli olet päättänyt asentaa Edström-hyllystön itse, huomioi, ettet poraa kaapeleiden, jarruputkien, polttoaineletkujen tai polttoainesäiliön läpi! Käytä ruosteenestoainetta porausreikiin ja käytä asennukseen riittävästi aikaa, jotta asennus tulee tehtyä oikein M6x10 ruuvi ja M6 mutteri. M6x25 pultti prikalla ja mutteri. Muovinen prikka työkalutaulun ja kalustuksen väliin. M6x10 ruuvi päätytikkaaseen. M6x10 ruuvi ja M6 mutteri. M6x10 ruuvi ja M6 mutteri. Mutterit eivät ole pakollisia tikapuiden kiinnityksessä, koska ruuvit kierteittävät reiän. 46

49 reunapalkkeihin, käytä teräksisiä popniittejä tai ruuveja. Lattian kiinnityksen tulee mennä lattian läpi, M6 pulttia ja lukkomutteria sekä prikkaa molemmin puolin suositellaan käytettäväksi. Varmista, että niitit menevät lattian läpi. Käytä päätytikkaan pohjassa olevia valmiita reikiä. Varmista, että lattian alla on tarpeeksi tilaa. Lattian kiinnityksen tulee mennä lattian läpi, M6 pulttia ja lukkomutteria sekä prikkaa molemmin puolin suositellaan käytettäväksi. Varmista, että niitit menevät lattian läpi. Asennettaessa aukeavia tai kasaan taittuvia ruuvipenkinpidikkeitä, laita M8 pultteja läpi lattian ja laita kummallekin puolelle lukkomutterit ja prikat. tai tai Kalustuksen kiinnitys seinään. Seinistä on turvallista kiinnitystä varten. Lattian niitit menevät lattian läpi. Jos käytät sokkoniittejä, niiden tulee olla teräksisiä. Muista, että et voi käyttää liian paljon pultteja ja niittejä. Tarkemmat asennusohjeet löytyvät autokalusteiden mukana tulevasta asennusoppaasta. 47

50 System Edströmin käyttäminen Olet hankkinut uuden pakettiauton, sinulla on iso kasa työkaluja ja varaosia, jotka kaikki tarvitsevat säilytystilaa. Tässä on muutamia ideoita ja ehdotuksia, jotka haluamme jakaa kanssasi. Näin lastaaminen helpottuu ja auton painopiste pysyy matalammalla, mikä helpottaa ajamista. pitämään ne paikoillaan. Tämä voi pelastaa henkesi! ajoneuvossasi. Loppujen lopuksi se, kuinka tehokkaasti tämä työkalu toimii jokapäiväisessä elämässäsi, riippuu sinusta itsestäsi. tavarat paikoilleen. Jos vain heität tavarat paikalleen, voit vahingoittaa työkaluja, tavaroita ja auton sisustaa. Ne pitävät tavarat paikoillaan, vähentävät tarpeetonta melua ja suojaavat Tämä myös suojaa työkaluja ja tavaroita. melua ja pitävät työkalut ja tavarat paikoillaan. Nyt kun olet valinnut System Edströmin ajoneuvoosi, olet ottanut ensimmäisen ja kaikkein tärkeimmän askeleen tehdäksesi liikkuvasta työpajastasi turvallisen ja toimivan. Tästä eteenpäin olet itse vastuussa siitä, kuinka turvallinen ja toimiva työympäristösi on. Sinulla on kuskina täysi vastuu siitä, jos sinä tai kuka tahansa muu loukkaantuu huonosti kiinnitetyn kuorman takia. Sinun vastuusi on myös varmistaa, että kalustus on kiinnitetty mahdollisimman turvallisesti missä tahansa asennus tapahtuukin ja vaikka asentajat olisivat tietotaitoa omaavia ammattilaisia, joilla on pitkä kokemus. Varmista, että et ylitä ajoneuvon suurinta sallittua kuormaa. Turvallisuus, Ympäristö & Laatu laadun ja antaa meille mahdollisuuden ylläpitää korkealaatuista täsmällisyyttä toimituksissa. Tuotteemme on testattu kahdella tapaa, törmäystestit Milbrookin toimesta Saksalainen TÜV-GS on testannut tuotteidemme toiminnallisuuden sekä kestävyyden. Kaikki System Edström tuotteissa käytetyt valmistusmateriaalit ovat 100% 48
