1 Suomi Asema S1 Käyttöopas

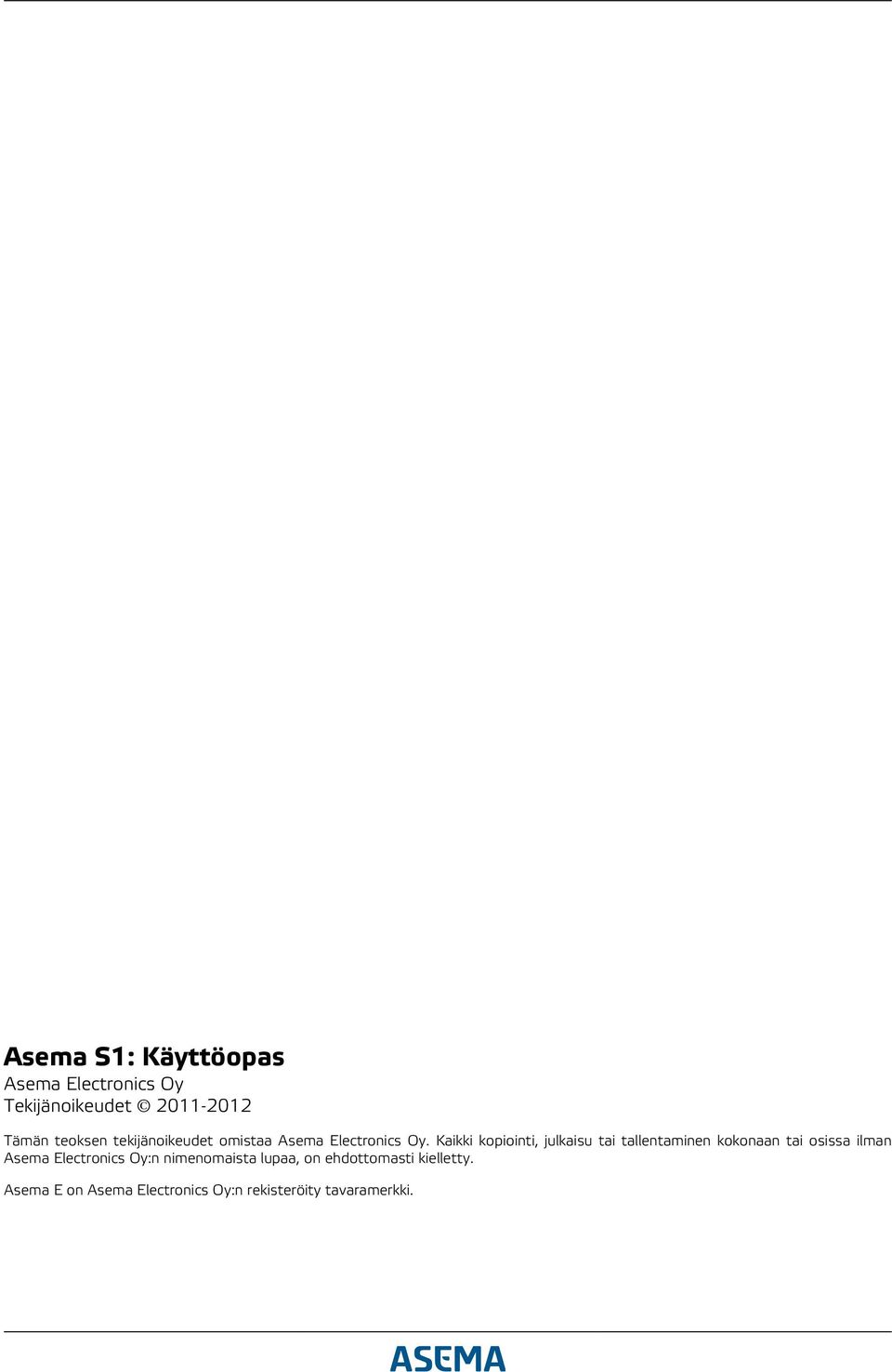

2 Asema S1: Käyttöopas Asema Electronics Oy Tekijänoikeudet Tämän teoksen tekijänoikeudet omistaa Asema Electronics Oy. Kaikki kopiointi, julkaisu tai tallentaminen kokonaan tai osissa ilman Asema Electronics Oy:n nimenomaista lupaa, on ehdottomasti kielletty. Asema E on Asema Electronics Oy:n rekisteröity tavaramerkki.

3 Sisällys Tärkeää tietoa tuotteen turvallisesta käytöstä Asennuksen suunnittelu Yhden laitteen tai pistorasian ohjaaminen Useamman pistorasian ohjaaminen Ulkoisen katkaisijan käyttö Asennus Liittäminen kattovalaisimeen Asennus pistorasian taakse Asennus seinäkatkaisijan sisään Asennus sähkökeskukseen Ohjainten yhdistäminen Asema E:n kosketusnäytön avulla Ohjaimen yhdistäminen Web-näkymän avulla Radioyhteyden laatu Radioyhteyden laadun mittaaminen Asema E:n kosketusnäytöllä Radioyhteyden laadun mittaaminen web-näkymässä Ohjaimen poistaminen järjestelmästä Ohjaimen poistaminen Asema E:n avulla Ohjaimen poistaminen Web-näkymässä Ohjaimen yhdistämisen peruminen Mesh-verkko Vianhallinta Asema S1 iii / 12

4 Tärkeää tietoa tuotteen turvallisesta käytöstä Lue seuraavat ohjeet koskien tuoteturvaa ennen tuotteen asennusta ja käyttöä. Noudata aina käyttöoppaan ohjeita tuotteen turvallisesta käytöstä. Seuraa laitteen antamia ja käyttöoppaaseen kirjattuja varoituksia. Käytä kodinkoneita vastuullisesti, erityisesti silloin kun kauko-ohjaat niitä kotoa tai etänä internet-yhteydellä. Turvallisuussyistä kodin laitteiden ohjaus internetistä on Aseman tuotteissa estetty oletusasetuksissa, jotta ohjausta ei vahingossa käytetä väärin. Salli ohjaus etänä vain, jos olet varma ettei kauko-ohjattavan laitteen käytöstä tai käytön aikana esiintyvän vian johdosta aiheudu vahinkoa esimerkiksi kuumuuden, savun tai kosteuden takia. Vahingon aiheutumista on vaikea huomata silloin, kun et ole kotona käyttämässä laitetta. Käytä aina valtuutettua sähköasentajaa mikäli tuotteen asennus vaatii uusia sähkövetoja, työtä kodin sähkökeskukseen tai rakenteiden kuten seinien, katon tai lattian purkua. Älä koskaan käsittele virtajohtoja, joissa on jännite päällä. Älä asenna johtimia tai kaapeleita väkivalloin. Älä taita tai käännä kaapeleita väkisin äläkä pudota, heitä tai taivuta tuotteita. Jos olet epävarma siitä miten asennus pitäisi suorittaa, ota yhteys sähköasentajaan. Tuotteessa olevat aukot ja kolot toimivat jäähdyttiminä. Älä peitä näitä kohtia. Jäähdytyksen puute voi johtaa tuotteen ylikuumenemiseen ja vioittumiseen. Jos huomaat jotain epätavallista tuotteen kunnossa kuten irtonaisia johtimia, suojaamattomia kaapeleita, palo- tai sulamisjälkiä tai muita vaurioita, lopeta tuotteen käyttö välittömästi. Jos tuotteen mukana on toimitettu erillinen virtalähde, käytä vain tätä virtalähdettä tai virallista varaosaa. Muun virtalähteen käyttö voi vahingoittaa tuotetta eivätkä tuotteelle annetut hyväksynnät ole voimassa. Ellei erikseen mainittu, tämä tuote on suunniteltu toimivaksi huoneenlämmössä kuivissa olosuhteissa. Pidä tuote kuivana ja estä kosteuden, veden tai muun nesteen pääsy tuotteeseen. Nestemäiset aineet voivat aiheuttaa oikosulun, joka vioittaa tuotteen. Pidä tuote erillään korkeista lämpötiloista. Jos tuotteessa on USB-portti tietokoneeseen kytkemistä varten, huomaa, että mikäli kytket tuotteen laitteeseen, jota ei ole maadoitettu kunnolla, maadoituksen puute voi antaa sähköiskun tuotteelle. Huolehdi siitä, että tietokoneesi on kytketty kunnolla maadoitettuun pistorasiaan ennen tämän tuotteen liittämistä siihen. Älä käytä tätä tuotetta bensiiniasemilla, polttoaineen tankkauspisteissä, kemikaalitehtailla, paikoissa, joissa suoritetaan räjäytyksiä tai muissa räjähdysherkissä paikoissa kuten polttoainevarastoissa, kemikaalien valmistus ja varastointipaikoissa, laivojen sisätiloissa tai paikoissa, joissa ilmassa on kemikaaleja tai hiukkasia kuten runsaasti pölyä tai metallijauhetta. Huomaa, että kipinät tällaisissa paikoissa voivat aiheuttaa räjähdyksen, joka johtaa tulipaloon, loukkaantumisiin tai pahimmassa tapauksessa kuolemiin. Tämä tuote voi aiheuttaa häiriöitä lääketieteellisessä laitteistossa. Tuotteen käyttö sairaaloissa on kielletty. Tuotetta ei tarvitse avata. TUOTTEEN AVAAMINEN TAI MUULLA TAVALLA PURKAMINEN PÄÄTTÄÄ TUOTTEEN TAKUUN.

5 1. Asennuksen suunnittelu 1.1. Yhden laitteen tai pistorasian ohjaaminen Asema S1 -ohjaimen tyypillinen asennustapa on, että se ohjaa yhden pistorasian toimintaa kotona. Ohjaus voidaan asentaa pistorasiaan itseensä tai, mikäli ohjataan valaisinpistorasiaa, myös seinäkatkaisimeen, joka on kytkettynä pistorasiaan. Jos Asema E järjestelmä halutaan ohjaamaan kattovalaisinta, tähän on kolme vaihtoehtoa 1. Asema S1-ohjain voidaan asentaa kattoon lampun sokeripalan tilalle. 2. sähkömies saa asentaa Asema S 1-ohjaimen katon sisään lampun kattopistorasian taakse. 3. sähkömies saa asentaa Asema S1-ohjaimen seinäkatkaisimen taakse, jolloin valaisinta voi ohjata langattomasti tai seinäkytkimen avulla. Jos Asema S1-ohjain asennetaan pistorasian sisään, huomaa, että pistorasiat usein sarjoitetaan. Tällöin kun virta katkaistaan yhdestä pistorasiasta, virta katkeaa myös muista sarjoitetuista pistorasioista. Jos halut hallita vain yhtä pistorasiaa, pistorasiat tulee uudelleen sarjoittaa, jotta yksittäistä pistorasiaa voi ohjata erikseen Useamman pistorasian ohjaaminen Asema S1-ohjain pystyy katkomaan ja mittaamaan sähkövirtaa 16A asti ja se voidaan helposti sijoittaa useimpiin paikkoihin, jossa pistorasioita hallitaan ryhmänä. Useampien pistorasioiden ohjaamiseen samaan aikaan voi siten 1. sähkömiehen avulla asentaa Asema S1-ohjaimen pistorasian sisään siten, että kyseinen pistorasia on ensimmäinen sarjoitettujen pistorasioiden joukossa. Tämä katkoo virran kaikista sarjan pistorasioista. 2. sähkömiehen avulla asentaa Asema S1-ohjain sähkökeskukseen, kaikkia pistorasioita ohjaavan sulakkeen kanssa sarjaan. 3. asentaa erillinen Asema S1-ohjain jokaiseen pistorasiaan erikseen ja liittää tämä yhteen loogiseksi ryhmäksi Asema E:n ohjausasetuksissa Ulkoisen katkaisijan käyttö Jokaisessa Asema S1 ohjaimessa on erillinen kaksinapainen liitin ulkoiselle kytkimelle. Tämän liittimen avulla valaisimen seinäkytkin tai muu ulkoinen kytkin voidaan liittää ohjaimeen. Liittimen avulla periaatteessa mikä tahansa seinäkytkin voidaan muuttaa langattomaksi kaukosäätimeksi. Seinäkytkin ohjaa tällöin suoraan siihen yhdistetyn Asema S1:n relettä. Lisäksi seinäkytkimen painalluksesta lähetetään radiosignaali, joka voidaan edelleen ohjelmoida ohjaamaan myös muita kohteita, joita ei ole suoraan kaapelilla yhdistetty tähän ohjaimeen. Asennuksen suunnittelu 2 / 12

6 2. Asennus 2.1. Liittäminen kattovalaisimeen Asema S1-ohjainta voidaan käyttää (katto)valaisimen ohjaamiseen ja kulutuksen mittaamiseen. Asennus tehdään seuraavasti 1. Katkaise sähkökeskuksesta valaisimeen menevän piirin virta. 2. Yhdistä sisääntuleva vaihejohto ja nollajohto Asema S1:n nelinapaisen liittimen IN-liittimiin liittimen symbolien mukaisesti. 3. Yhdistä valaisimeen menevät vaihejohto ja nollajohto Asema S1:n nelinapaisen liittimen OUT-liittimiin liittimen symbolien mukaisesti. 4. Jos haluat, kiinnitä ohjain kattoon ruuveilla Asennus pistorasian taakse Asema S1 on kooltaan riittävän pieni mahtuakseen seinäpistorasian taakse, jolloin pistorasiasta saa tehtyä "älypistorasian". Asennus tehdään seuraavasti 1. Katkaise sähkökeskuksesta pistorasiaan menevän piirin virta. 2. Poista leikkureilla ohjaimen ruuvikiinnikkeet. Jos pistorasiassa oleva tila on rajallinen, poista myös ohjaimen liitinten kiristysruuvien päällä olevat suojamuovit puukolla tai leikkureilla katkontauraa pitkin. 3. Avaa pistorasia ja irrota siihen tulevat johtimet. Aseta Asema S1 pistorasian taakse. Liitä pistorasiaan tulevat vaihejohto ja nollajohto Asema S1:n nelinapaisen liittimen IN-liittimiin symbolien mukaisesti. Asennus 3 / 12

7 Asennus 4. Yhdistä Asema S1 erillisillä vaihe- ja nollajohdoilla nelinapaisen liittimen OUT-liittimistä pistorasian napoihin. Yhdistä suojamaa suoraan pistorasiaan, mikäli kyseessä on maadoitettu pistorasia. 5. Työnnä Asema S1 seinän asennusrasian pohjalle, pistorasia tämän päälle ja sulje Asennus seinäkatkaisijan sisään Asema S1 asennetaan seinän valokatkaisijaan tai muuhun katkaisijaan seuraavasti. 1. Katkaise sähkökeskuksesta katkaisijaan ja sen ohjaamaan kuormaan menevän piirin virta. 2. Poista kaksinapaisen kytkimen liittimen kiristysruuvien päällä oleva suoja sivuleikkureilla tai puukolla. Jos asennusrasiassa on rajoitetusti tilaa, poista myös nelinapaisen liittimen kiristysruuvien päällä oleva suojaus leikkaamalla se leukkausuria pitkin. 3. Liitä sisääntuleva vaihejohto ja nollajohto nelinapaisen liittimen IN-liittimiin symbolien mukaisesti. 4. Liitä ohjattavaan kohteeseen menevä vaihejohto ja nollajohto nelinapaisen liittimen OUT-liittimiin symbolien mukaisesti. 5. Liitä seinäkytkimen johdot Asema S1:n kaksinapaiseen liittimeen. Älä kytke vaihejohtoa tai nollajohtoa tähän liittimeen. Asema S1 tuottaa tarvittavan jännitteen ohjausvirtapiiriin. 6. Työnnä Asema S1 seinan asennusrasian pohjalle ja valokytkin tämän päälle Asennus sähkökeskukseen Asema S1 voidaan asentaa myös sähkökeskukseen. Se tulee tällöin liittää sarjaan max. 16A sulakkeen kanssa. Asennus 4 / 12

8 Asennus 1. Kytke sähkökeskuksen virta pois päältä pääkytkimestä. 2. Paikallista sulake, jonka takana olevia kuormia halutaan ohjata. 3. Liitä Asema S1 sarjaan sulakkeen kanssa sisääntulevat ja ulosmenevät nolla- ja vaihejohdot Asema S1:n nelinapaiseen liittimeen liittimen symbolien mukaisesti. Asennus 5 / 12

9 3. Jotta Asema E pystyy kommunikoimaan Aseman ohjainten kanssa, ohjaimet tulee ensin yhdistää. Yhdistäminen salaa Asema E:n ja ohjaimen välisen liikenteen ja varmistaa ettei ohjainta voi käyttää luvatta. Yhdistämisen jälkeen Asema E pystyy lähettämään PÄÄLLE- /POIS- viestejä ohjaimille ja mittaamaan reaaliajassa laitteiden sähkönkulutusta. Yhdistäminen voidaan tehdä Asema E:n kosketusnäytöltä tai Web-näkymässä Ohjainten yhdistäminen Asema E:n kosketusnäytön avulla 1. Mene Asema E:n pääasetuksissa Laitteet > Laitteet 2. Näpäytä "Etsi"-painiketta. Asema E etsii automaattisesti kaikki Aseman ohjaimet, joita ei ole vielä yhdistetty ja listaa ne näytölle. Tämä voi viedä muutaman sekunnin. 3. Etsinnän tuloksena Asema E näyttää listan ohjaimista. Lista näyttää tältä: Ohjaimille ei ole annettu vielä nimeä, ainoastaan koodi. Tämä koodi on sama, joka löytyy myös ohjaimessa olevasta tarrasta. Erottaaksesi ohjaimet toisistaan voit joko vertailla koodia ohjaimen tarraan tai painaa ääni-ikonia (yläpainike). Kun painat ääni-ikonia, ohjain antaa äänimerkin ja näin auttaa sinua tunnistamaan, mitä ohjainta olet parhaillaan lisäämässä. 4. Näpäytä hammasratasikonia (keskimmäinen painike ) muokataksesi ohjaimen asetuksia. Anna ohjaimelle nimi, joka auttaa sinua tunnistamaan ohjaimen. Suosittelemme ohjaimen nimeämistä sen laitteen mukaan, jota ohjain hallitsee. Alasvetovalikosta valitse vielä laitetyyppi. Valitse lisäksi haluatko ohjata ohjainta etänä internetistä ja liittää sen kotona/poissa toimintoon. 5. Näpäytä OK. Ohjain tallentuu ja Asema E palaa ohjain listaan, josta näet vielä yhdistämättömät ohjaimet. Toista kohdat 4-5 kunnes kaikki ohjaimet on yhdistetty. 6. Olet yhdistänyt kaikki ohjaimet! Ohjain lisätään automaattisesti "ON/OFF" sovelmaan, Kulutushistoria-sovelmaan sekä Virtamittari-sovelmaan. Ohjaimet ovat näin ollen automaattisesti näkyvissä näissä sovelmissa, kun käytät niitä Ohjaimen yhdistäminen Web-näkymän avulla 1. Mene Web-näkymään PC:n tai tabletin internet-selaimella. Tämä tapahtuu syöttämällä AsemaE:n IPosoite selaimeen. Löydät IP-osoitteen joko Asema E:n Pääasetuksista tai näpäyttämällä mustaa statuspalkkia E-näkymän yläosassa. Kun olet ladannut Web-sovelman selaimellesi, paina Laitteet-symbolia. Tämä avaa Laitteet-sivun. Jos tämä on ensimmäinen kerta, kun lisäät ohjaimia Asema-järjestelmään, tämä sivu on melkein kokonaan tyhjä. Jos taas olet lisännyt ohjaimia aikaisemmin, ne löytyvät tältä sivulta. 2. Klikkaa "Etsi". Asema E etsii kaikki ohjaimet, joita ei olla vielä yhdistetty. Tämä voi viedä muutaman sekunnin. 3. Etsinnän tuloksena Asema E näyttää listan ohjaimista. Lista näyttää tältä: 6 / 12

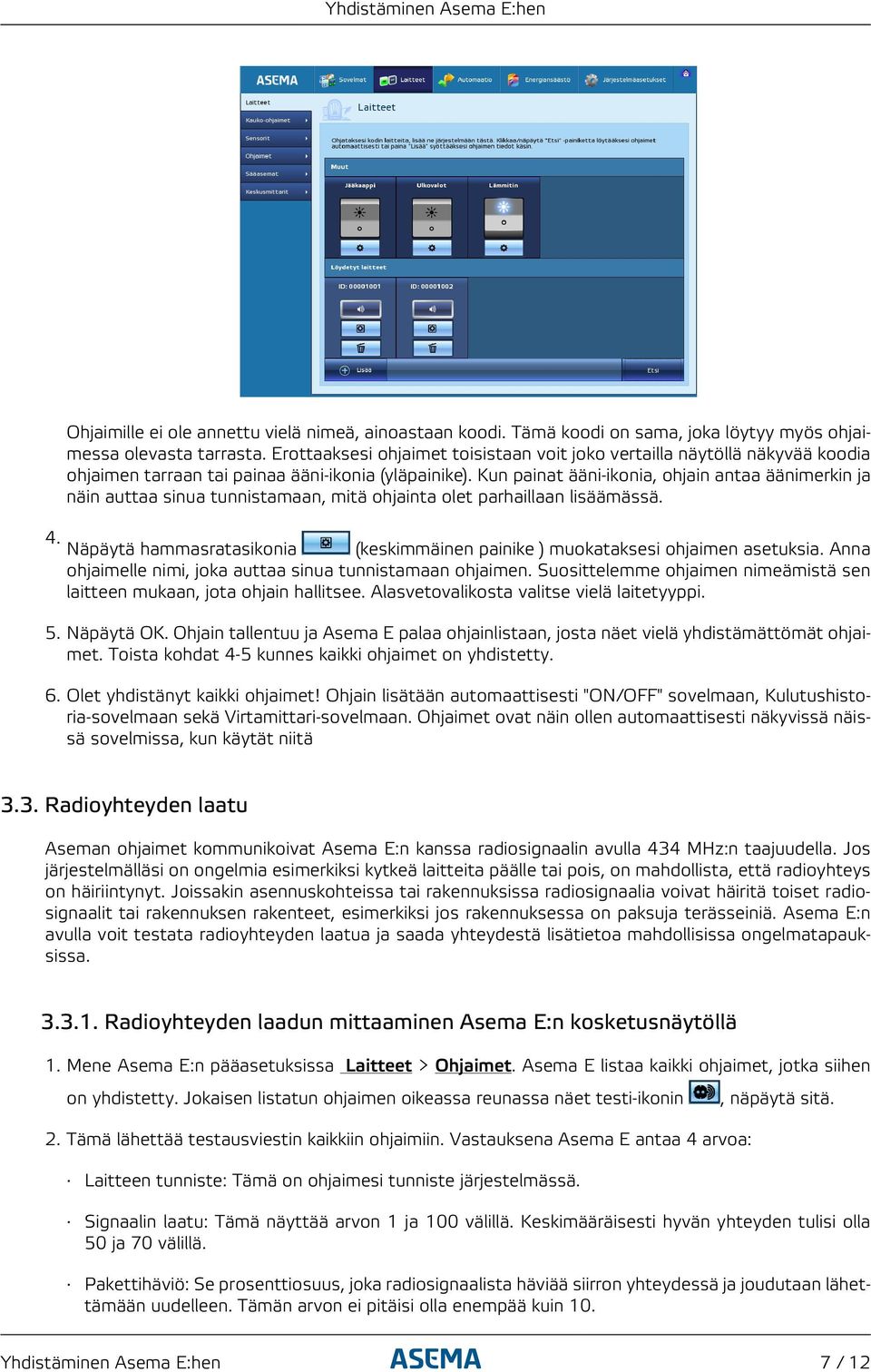

10 Ohjaimille ei ole annettu vielä nimeä, ainoastaan koodi. Tämä koodi on sama, joka löytyy myös ohjaimessa olevasta tarrasta. Erottaaksesi ohjaimet toisistaan voit joko vertailla näytöllä näkyvää koodia ohjaimen tarraan tai painaa ääni-ikonia (yläpainike). Kun painat ääni-ikonia, ohjain antaa äänimerkin ja näin auttaa sinua tunnistamaan, mitä ohjainta olet parhaillaan lisäämässä. 4. Näpäytä hammasratasikonia (keskimmäinen painike ) muokataksesi ohjaimen asetuksia. Anna ohjaimelle nimi, joka auttaa sinua tunnistamaan ohjaimen. Suosittelemme ohjaimen nimeämistä sen laitteen mukaan, jota ohjain hallitsee. Alasvetovalikosta valitse vielä laitetyyppi. 5. Näpäytä OK. Ohjain tallentuu ja Asema E palaa ohjainlistaan, josta näet vielä yhdistämättömät ohjaimet. Toista kohdat 4-5 kunnes kaikki ohjaimet on yhdistetty. 6. Olet yhdistänyt kaikki ohjaimet! Ohjain lisätään automaattisesti "ON/OFF" sovelmaan, Kulutushistoria-sovelmaan sekä Virtamittari-sovelmaan. Ohjaimet ovat näin ollen automaattisesti näkyvissä näissä sovelmissa, kun käytät niitä 3.3. Radioyhteyden laatu Aseman ohjaimet kommunikoivat Asema E:n kanssa radiosignaalin avulla 434 MHz:n taajuudella. Jos järjestelmälläsi on ongelmia esimerkiksi kytkeä laitteita päälle tai pois, on mahdollista, että radioyhteys on häiriintynyt. Joissakin asennuskohteissa tai rakennuksissa radiosignaalia voivat häiritä toiset radiosignaalit tai rakennuksen rakenteet, esimerkiksi jos rakennuksessa on paksuja terässeiniä. Asema E:n avulla voit testata radioyhteyden laatua ja saada yhteydestä lisätietoa mahdollisissa ongelmatapauksissa Radioyhteyden laadun mittaaminen Asema E:n kosketusnäytöllä 1. Mene Asema E:n pääasetuksissa Laitteet > Ohjaimet. Asema E listaa kaikki ohjaimet, jotka siihen on yhdistetty. Jokaisen listatun ohjaimen oikeassa reunassa näet testi-ikonin, näpäytä sitä. 2. Tämä lähettää testausviestin kaikkiin ohjaimiin. Vastauksena Asema E antaa 4 arvoa: Laitteen tunniste: Tämä on ohjaimesi tunniste järjestelmässä. Signaalin laatu: Tämä näyttää arvon 1 ja 100 välillä. Keskimääräisesti hyvän yhteyden tulisi olla 50 ja 70 välillä. Pakettihäviö: Se prosenttiosuus, joka radiosignaalista häviää siirron yhteydessä ja joudutaan lähettämään uudelleen. Tämän arvon ei pitäisi olla enempää kuin / 12

11 Reititysten määrä: Asema E voi lähettää viestejä ohjaimelle, joka on pitkänkin etäisyyden päässä toisen lähempänä olevan ohjaimen kautta. Viesti "hyppää" näin ohjaimelta toiselle ja samalla tavalla takaisin. Näin radion kantomatkaa voidaan kasvattaa. Hyppyjen maksimimäärä on neljä. Parhaimman mahdollisen toimivuuden takaamiseksi "hyppyjen" lukumäärä on kuitenkin hyvä pitää alle kolmen (katso myös kohta 3.6, Mesh-verkko ) Radioyhteyden laadun mittaaminen web-näkymässä 1. Mene Web-näkymässä Laitteet > Ohjaimet. Näin näet listauksen kaikista yhdistetyistä ohjaimista. Jokaisen listassa olevan ohjaimen perässä oikealla puolella näet "Yhteyden laatu"-painikkeen. Klikkaa sitä. 2. Tämä lähettää testausviestin kaikkiin ohjaimiin. Vastauksena Asema E antaa 4 arvoa: Laitteen tunniste: Tämä on ohjaimesi tunniste järjestelmässä. Signaalin laatu: Tämä näyttää jonkin arvon 1 ja 100 välillä. Keskimääräisesti hyvän yhteyden tulisi olla 50 ja 70 välillä. Pakettihäviö: Se prosenttiosuus, joka radiosignaalista häviää siirron yhteydessä ja joudutaan lähettämään uudelleen. Tämän arvon ei pitäisi olla enempää kuin 10. Reititysten määrä: Asema E voi lähettää viestejä ohjaimelle, joka on pitkänkin etäisyyden päässä toisen lähempänä olevan ohjaimen kautta. Viesti "hyppää" näin ohjaimelta toiselle ja samalla tavalla takaisin. Näin radioviestin kantoetäisyyttä voidaan kasvattaa. Hyppyjen maksimimäärä on neljä. Parhaimman mahdollisen toimivuuden takaamiseksi "hyppyjen" lukumäärä on kuitenkin hyvä pitää alle kolmen (katso myös kohta 3.6, Mesh-verkko ) Ohjaimen poistaminen järjestelmästä Poistaaksesi ohjaimen järjestelmästä, noudata seuraavia ohjeita Ohjaimen poistaminen Asema E:n avulla 1. Mene Asema E:n pääasetuksissa Laitteet > Laitteet. Tämän jälkeen näet kaikki Asema E:hen yhdistetyt laitteet ja niiden ohjaimet. 2. Näpäytä sen laitteen hammasratasikonia, jonka haluat poistaa. Tämä avaa ikkunan, josta löydät ohjaimen kaikki asetukset. 3. Paina "Poista". Asema E varmistaa, haluatko varmasti poistaa tämän laitteen. Näpäytä OK. Tämän jälkeen avautuu toinen vahvistus, joka kysyy haluatko myös poistaa laitteeseen liitetyn ohjaimen. Näpäytä OK, jos haluat toimia näin. 4. Tämän jälkeen Asema E poistaa sekä laitteen että ohjaimen. Asema E ilmoittaa, kun laitteen ja ohjaimen poistaminen on suoritettu onnistuneesti. 5. Ohjain on tämän jälkeen poistettu järjestelmästä ja se voidaan uudelleen yhdistää minkä tahansa Asema E:n kanssa Ohjaimen poistaminen Web-näkymässä 1. Mene Web-näkymään ja klikkaa Laitteet-painiketta. Tämän jälkeen näet listan kaikista yhdistetyistä laitteista. 8 / 12

12 2. Näpäytä sen laitteen hammasratasikonia, jonka haluat poistaa. Tämä avaa ikkunan, josta löydät laitteeseen yhdistetyn ohjaimen kaikki asetukset. 3. Paina "Poista". Asema E varmistaa, haluatko varmasti poistaa tämän laitteen. Näpäytä OK. Tämän jälkeen avautuu toinen ikkuna, joka kysyy haluatko myös poistaa laitteeseen liitetyn ohjaimen. Näpäytä OK, jos haluat toimia näin. 4. Tämän jälkeen Asema E poistaa sekä laitteen että ohjaimen. Asema E ilmoittaa, kun laiteen ja ohjaimen poistaminen on suoritettu onnistuneesti. 5. Ohjain on tämän jälkeen poistettu järjestelmästä ja se voidaan uudelleen yhdistää minkä tahansa Asema E:n kanssa Ohjaimen yhdistämisen peruminen Jokaisessa Asema S-sarjan ohjaimessa on reset-painike, joka poistaa ohjaimen lukitustiedot, kun painiketta painetaan. Reset-painike on tarkoitettu käytettäväksi silloin, kun ohjainta ei saa poistettua järjestelmästä muulla tavoin. Pyri aina poistamaan ohjain Asema E:stä ohjelmallisesti ja vasta sen jälkeen painikkeella. Reset-painike yksinkertaisesti poistaa yhdistämisessä luodut lukitustiedot ohjaimesta eikä ilmoita tästä Asema E:lle. Mikäli ohjainta ei ole poistettu Asema E:stä, tuloksena on "haamuohjain", joka on edelleen yhdistetty Asema E:n järjestelmää muttei mittaa eikä ohjaa mitään. Haamuohjain kannattaa siksi poistaa. Katso Asema E:n käyttöoppaasta tämän tekemiseksi tarkemmat ohjeet. Käsin tehtävä lukituksen poisto on tarpeen mikäli olet jostain syystä kadottanut Asema E:ssä ohjaimen tai sen paritustiedot. Näin voi käydä esimerkiksi mikäli Asema E on rikkoutunut ja se on korvattu uudella, mikäli ohjain on poistettu väärällä tavalla vahingossa tai olet saanut käytetyn Asema S -sarjan ohjaimen, jonka lukitusta ei ole purettu. Jotta reset-painike toimisi, Asema S -ohjaimen on oltava kytkettynä verkkovirtaan. Tämän jälkeen yksinkertaisesti paina reset-painiketta lyhyesti. Laite antaa äänimerkin, kun toiminto on tehty. Reset-painike löytyy eri Asema S -sarjan ohjaimista seuraavasti Asema S1 -ohjaimessa reset-painike on läpikuultava pyöreä painike, joka vilkkuu määräajoin punaisella LED-valolla. Asema S2 -ohjaimessa reset-painike on "RESET"-tekstillä merkitty harmaa painike etupaneelissa. Asema S3 -ohjaimessa reset-painike löytyy päälikuoren alta. Poista ulompi kuori levittämällä sitä niveltapin kohdalta ja työnnä ylöspäin. Reset-painike on läpikuultava pyöreä painike, joka vilkkuu määräajoin punaisella LED-valolla Mesh-verkko Mesh-verkolla tarkoitetaan radioverkkoa, jossa verkon laitteet osaavat automaattisesti välittää viestejä toisilleen ja tällä tavoin laajentaa verkon kuuluvuutta. Jokainen mesh-verkon laite toimii tällöin niinsanottuna toisintimena. Kaikki Asema S ja Asema M -sarjojen laitteet osaavat automaattisesti muodostaa keskenään mesh-verkon. Mesh-verkon toiminnallisuus on automaattista, sinun ei tarvitse tehdä sen kytkemiseksi tai määrittämiseksi mitään. On kuitenkin asennuksen yhteydessä toisinaan hyödyllistä ymmärtää miten mesh-verkko toimii, sillä verkon kannalta oikein sijoitettu ohjain voi selvästi parantaa verkon toimintaa. Pääperiaatteena on, että mikäli kahden laitteen välillä on ongelmia kommunikoinnissa, laitteiden väliin asennettu toisinnin parantaa kuuluvutta. Tietääksesi onko verkossa radio-ongelmia, tarkasta ohjaimen radioyhteyden laatu. Kohdassa 3.3, Radioyhteyden laatu kerrotaan miten tämä tehdään. "Hop count" 9 / 12

13 on mitta, joka kertoo miten monen toisintimen kautta viesti kullekin ohjaimelle välitetään. Jos lukema on yli 1, välissä on toisinnin, joka välittää viestejä ohjaimelle. Mikäli radiolaadun mittaus näyttää, että hop count on matala ja samaan aikaan radion kuuluvuus on huono (joko signaali on huono tai viestejä katoaa suuri määrä), jokin este tai laitteiden välinen etäisyys haittaa kommunikaatiota. Tällöin yhden uuden ohjaimen sijoittaminen ongelmallisen ohjaimen ja Asema E:n väliin tai välissä olevan esteen viereen voi auttaa vekkoa toimimaan paremmin. 10 / 12

14 4. Vianhallinta Tämä luku listaa muutamia yleisimpiä ongelmia, joita saatat kohdata käyttäessäsi ohjaimiasi ja vastaukset näihini ongelmiin. Enemmän vastauksia yleisiin ongelmiin löydät asiakastuen Internet-sivustoltamme osoitteesta support.asema.com. Tukisivuilta saat yhteyden myös Aseman asiakaspalveluun. Asiakaspalvelu auttaa sinua tuotteen käytössä sekä Aseman verkkokaupasta ostettujen tuotteiden takuukysymysten kanssa. Jos olet ostanut Asema E:n jälleenmyyjältä, käänny takuu- ja tuotepalautusasioissa jälleenmyyjän puoleen. Et pysty havaitsemaan ohjainta Jos ohjainta ei löydy kun yrität etsiä sitä, ongelma voi johtua neljästä eri syystä: 1) ohjainta ei ole yhdistetty virtalähteeseen 2) radiosignaali on heikko 3) ohjain on jo yhdistetty 4) ohjain on rikki. Ensin varmista, että ohjain on kunnolla kytkettynä virtalähteeseen. Asema S1-ohjaimessa vilkkuu LEDvalo, kun ohjain on kytkettynä. Asema S3-ohjaimessa tiedät ohjaimen olevan kytketty virtalähteeseen, kun painat jalkakytkintä ja ohjain päästää klik-äänen. Kun olet varmistanut, että ohjain on kytkettynä virtalähteeseen, varmista, että ohjaimen ja Asema E:n välillä ei ole esteitä, jotka voivat haitata radiosignaalia. Varmista myös, että etäisyys ohjaimen ja Asema E:n välillä ei ylitä 30 metriä. Varmista, että ohjainta ei ole jo yhdistetty Asema E:hen. Yhdistetty ohjain ei lähetä ns beacon-signaalia, jonka avulla Asema E löytää yhdistämättömän ohjaimen. Tämän takia järjestelmä ei pysty havaitsemaan ohjainta, joka on jo yhdistetty. Jotta ohjain lähettäisi beacon-signaalia uudelleen, poista ohjain joko Asema E:ltä käsin (mikäli ohjain on yhdistetty kyseiseen Asema E:hen) tai poista ohjaimen liitostiedot ohjaimen reset-painikkeen avulla. Et pysty yhdistämään ohjainta järjestelmään Ohjaimen ydistämiseksi Asema E:n ja ohjaimen välillä on oltava hyvä radioyhteys. Varmista, että näiden kahden laitteen välillä ei ole radioyhteyttä häiritseviä elementtejä ja että etäisyys ohjaimen ja Asema E:n välillä on tarpeeksi lyhyt. Jos havaitset ongelmia radioyhteydessä, kannattaa sinun kokeilla Asema E:n siirtämistä lähemmäs ohjainta, jotta näet kuinka paljon tämä vaikuttaa radioyhteyden laatuun.voit aina tarkistaa yhteyden laadun radioyhteyden laadun mittauksella. Ohjaimet vastaavat hitaasti toimintapyyntöihin Jos ohjaimesi toimii, mutta järjestelmällä kestää pitkään toteuttaa toimintoja, tämä on luultavasti seurausta huonosta radioyhteydestä. Tällöin järjestelmä joutuu lähettämään toimintokäskyt monta kertaa ennen kuin toimintokäsky menee ohjaimelle perille. Radioyhteyden parantamiseksi, kannattaa sinun asettaa laitteet eri tavalla radiohäiriön välttämiseksi. Myös ohjaimen lisääminen Asema E:n ja kauempana olevan ohjaimen väliin voi parantaa yhteyttä. Huomaa myös, että radioantennit osoittavat aina tiettyyn suuntaan ja on mahdollista, että signaalit heijastuvat seinistä väärään suuntaan. Myös talon rakenteet voivat vaikuttaa radioyhteyden laatuun. Kokeile kääntää tai siirtää Asema E:tä hieman, tällä voi olla huomattava merkitys radiosignaalin voimakkuuteen. Vianhallinta 11 / 12

15 Vanhan tuotteen hävittäminen ja kierrätys Tämän tuotteen käyttöiän päätyttyä sitä ei saa käsitellä tavallisena talousjätteenä. Tuotteeseen kiinnitetty yliviivatun roskakorin kuva tarkoittaa, että tuote kuuluu Euroopan parlamentin ja neuvoston direktiivin 2002/96/ EY soveltamisalaan. Sähkö- ja elektroniikkalaiteromua koskeva direktiivi (WEEE-direktiivi) sekä kansallinen lainsäädäntö kieltävät tuotteen hävittämisen talousjätteen mukana. Tuote tulee toimittaa asianmukaiseen elektroniikan kierrätyspisteeseen tai palauttaa valmistajalle hävittämistä varten. Sinun vastuullasi on etsiä oikea kierrätyspiste elektroniikkaa sisältäville tuotteille. Vanhojen tuotteiden hävittäminen oikealla tavalla auttaa vähentämään ympäristölle ja ihmisille mahdollisesti koituvia haittavaikutuksia. RoHS-direktiivin vaatimukset. EU rajoittaa tiettyjen haitallisten aineiden käyttöä alueellaan markkinoitavissa sähkö- ja elektroniikkatuotteissa. Tämä tuote täyttää Euroopan parlamentin direktiivin 2002/95/EC ja Eurooppa-neuvoston päätöksen vaatimukset koskien haitallisten materiaalien käyttöä sähköisissä ja elektronisissa laitteissa (RoHS). Tämä tuote on Euroopan unionin radiohäiriöitä koskevien vaatimusten mukainen. Täydet tiedot siitä miltä osin tuote vastaa asetettuja vaatimuksia ja määräyksiä löydät sivustolta Vanhan tuotteen hävittäminen ja kierrätys 12 / 12
