1 1 Suomen Navigaatioliitto Finlands Navigationsförbund rf Saaristomerenkulkuopin tutkinnon tehtävien ratkaisu Tehtävät on ratkaistu Microsoft PowerPoint ohjelmalla. Apuna on käytetty Carta Marina CD-karttaa. Tehtävien ratkaisussa on noudatettu määrätty järjestys. Hiiren vasemmalla painikkeella askelletaan eteenpäin esityksessä. Kuvat ovat tulostettavissa kalvoille tai esitys voidaan sellaisenaan käyttää videoesityksenä.

Apuna on käytetty Carta Marina CD-karttaa. Tehtävien ratkaisussa on noudatettu määrätty järjestys.

2 2 YLEISTÄ Tutkinnon tehtävät liittyvät veneretkeen, jonka teet 12 m moottoriveneellä. Veneen syväys on 1,1 m ja korkeus 4,5 m. Sää on tyyni, näkyvyys hyvä ja veden korkeus normaali. Eranto on 7 o I.

3 Tehtävä 1. Kello lähdet paikasta 63º58,90 P, 025º48,75 I ajamaan 5,2m:n väylää pitkin. Nopeutesi on 6,5 solmua. Mihin aikaan Viiran merimajakka on suoraan sivulla oikealla? 3 Matka=2,05M Nopeus=6,5 kn Aika= Matka/Nopeus Aika= 2,05M : 6,5kn = 19min Lähtöaika: Ajoaika: 0 19 Tuloaika: 12 24

4 Tehtävä 2a. 4 Ohitettuasi Viiran merimajakan päätät tarkistaa varakompassin eksymän. Ajat tarkasti kohti Länsiluoto-Kollaa- linjaa ja varakompassi näyttää 114º. Mikä on eksymä tälle suunnalle? TS= 124 o er=(+)-7 o MS= 117 o KS= 114 o eks= +3 o eks=ms-ks b) Näet edessä aluksen joka näyttää viereistä merkkikuviota Minkälaisesta aluksesta on kysymys? TS=124 o Alus karilla

5 KS= 030 o eks= +1 o MS=031 o er = +7 o TS= 038 o ts=ts+kk ts=038 o +40 o =078 o Tehtävä 3a. 5,2 metrin ja 9,0 metrin väylän risteyskohdasta otat KS 30º. Mitkä ovat koordinaattisi, kun oikeanpuoleinen keulakulma on 40º Ulkokallan tunnusmajakkaan? TS=038 o ts=078 o TS=059 o 5 b) Mikä on kompassisuuntasi havaitusta paikasta Hyljekrunnin merimajakkaan? TS= 059 o er= (+)-7 o MS= 052 o eks=(+)-4 o KS= 048 o lat 63 o 56,65 P lon 26 o 00,80 I

Mitkä ovat koordinaattisi, kun oikeanpuoleinen keulakulma on 40º Ulkokallan tunnusmajakkaan?

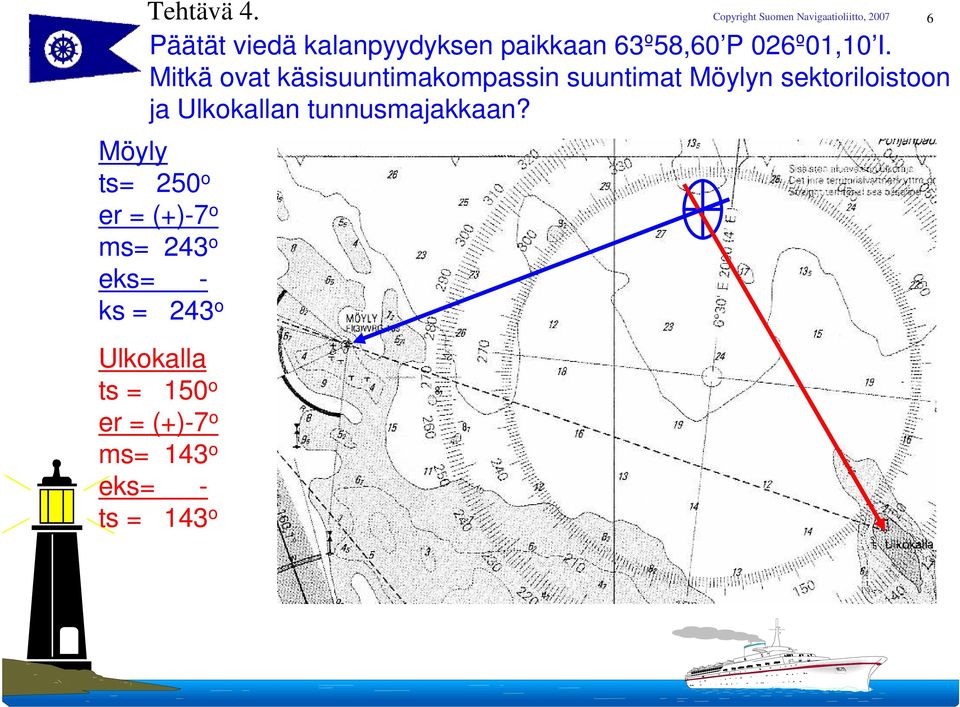

6 Tehtävä 4. 6 Päätät viedä kalanpyydyksen paikkaan 63º58,60 P 026º01,10 I. Mitkä ovat käsisuuntimakompassin suuntimat Möylyn sektoriloistoon ja Ulkokallan tunnusmajakkaan? Möyly ts= 250 o er = (+)-7 o ms= 243 o eks= - ks = 243 o Ulkokalla ts = 150 o er = (+)-7 o ms= 143 o eks= - ts = 143 o

7 Tehtävä 5a. Tehtävän 4 paikanmääritys pisteestä ajat kohti Laitakaria, saavuttuasi 9m väylälle ajat väylää pitkin ulkomerelle.munan länsireunamerkin ollessa suoraan sivulla oikealla, loki näyttää 27,5 mpk. Ajat väylää pitkin kunnes Ykskiven länsivalojääpoiju on suoraan sivulla oikealla, jolloin loki näyttää 29,4 mpk. Mikä on lokin korjauskerroin? 7 Mitattu matka=29,4-27,5m=1,9m Tosimatka =1,78M Korjauskerroin= Tosimatka Mitattu matka Korjauskerroin= 1,78M 1,9M =0,94 b) Matka kesti 25 minuuttia. Mikä oli nopeutesi? Nopeus= 1,78M 25h *60=4,3kn

Ajat väylää pitkin kunnes Ykskiven länsivalojääpoiju on suoraan sivulla oikealla, jolloin loki näyttää 29,4 mpk.

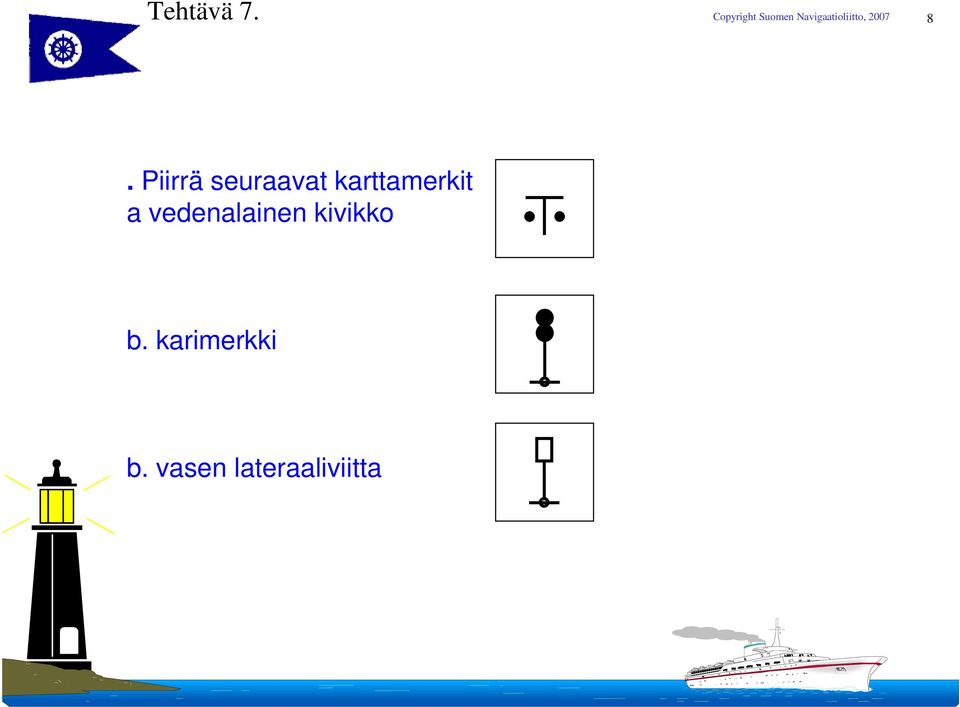

8 Tehtävä Piirrä seuraavat karttamerkit a vedenalainen kivikko b. karimerkki b. vasen lateraaliviitta

9 Tehtävä 8a.. Mainitse vähintään neljä seikkaa, jotka on otettava huomioon arvioitaessa aluksen turvallista nopeutta. 9 Näkyvyys Liikennetiheys Ohjailukyky Yöllä taustavalot Tuuli Virta Aallokko Syväys Vaarakohteiden läheisyys b) Mitä tarkoittaa seuraava loistoluettelon merkintä LFl (3) 20 s 3*(2+3)+5=20 s? Kestovilkku, 3 vilkkua jaksossa, jakson pituus 20s vilkun pituus=2s, tauko 3s, 2s 3s 2s 3s 2s 8s

10 Tehtävä Merkitse rastilla oikea vaihtoehto: Mercatorin projektiossa loksodromi on suora Oikein Väärin 15-vuotias saa kuljettaa rekisteröityä moottorivenettä Matala vesi merkitään sinisellä värillä tarkoittaen alle 10 m vesisyvyyttä merialueella.

11 Tehtävä 10. a) Milloin on alus kulussa meriteidensääntöjen mukaan? 11 Alus on kulussa silloin kun se ei ole ankkuroituna, kiinnitettynä tai karilla. b) Kaksi purjealusta, joilla on tuuli samalta puolelta, lähestyy toisiaan niin, että yhteentörmäämisen vaara on olemassa. Kumpi väistää? Tuulen puolella oleva väistää c) Mitä tarkoitetaan lyhenteellä VTS? Vessel Traffic Service

b) Kaksi purjealusta, joilla on tuuli samalta puolelta, lähestyy toisiaan niin, että
