1 Suomen Navigaatioliitto Finlands Navigationsförbund Rannikkomerenkulkuopin tutkinnon ratkaisut Tehtävät on ratkaistu Microsoft PowerPoint ohjelmalla. Karttakuvat ovat skannattuja kuvia harjoitusmerikartasta Carta Navigationis. Tehtävien ratkaisussa on noudatettu määrättyä järjestystä. Hiiren vasemmalla painikkeella askelletaan eteenpäin esityksessä. Kuvat ovat tulostettavissa kalvoille tai esitys voidaan sellaisenaan käyttää videoesityksenä.

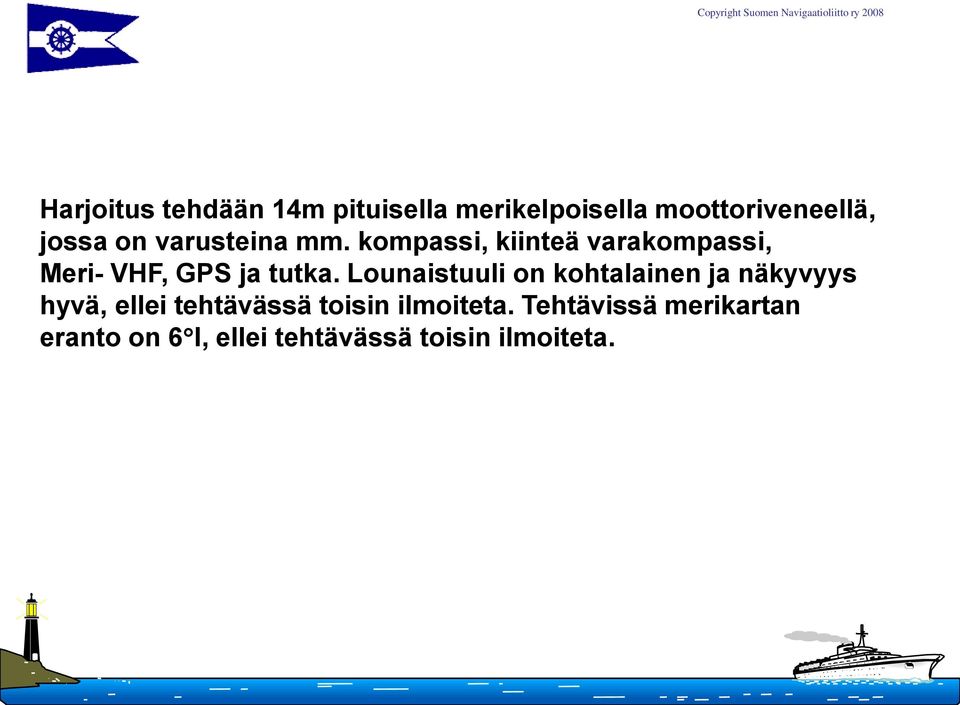

2 Harjoitus tehdään 14m pituisella merikelpoisella moottoriveneellä, jossa on varusteina mm. kompassi, kiinteä varakompassi, Meri- VHF, GPS ja tutka. Lounaistuuli on kohtalainen ja näkyvyys hyvä, ellei tehtävässä toisin ilmoiteta. Tehtävissä merikartan eranto on 6 I, ellei tehtävässä toisin ilmoiteta.

3 Teht. 1 Olet 16.7 klo paikassa 59 o 24,5 P 23 o 30,0 I ja suunnittelet reittisi suoraan kohti Hankoon menevän 13m väylän alkupäätä. a. Mikä on vuorovesivirran suunta VS=90 ja nopeus lähtöpaikalla? o VN=3,5kn LW ,2m MRn= 2,4m HW ,2m MRs= 4,0m Range 3,0m (Neap) 3h before HW VS=090 o VNn=2,8kn VN= Range/MRn*VNn = 3,0/2,4*2,8=> VN=3,5kn b. Mihin aikaan saavut 13m väylälle, kun nopeutesi on 8 solmua ja vuorovesivirran suunta ja nopeus oletetaan vakioksi? NPS=5,6kn MPS=21,8M Ajoaika=21,8M/5,6kn=3h54min Perillä klo H NPS=5,6kn MPS=21,8M

4 Teht.1c. Mikä on kompassisuuntasi, kun vuorovesivirran suunta ja nopeus oletetaan vakioksi ja lounaistuulen aiheuttama sorto on 8 o? SVS= 305 o (Virtakolmiosta) so =(+)-8 o TS = 297 o er =(+)- 6 o MS = 291 o eks =(+)-7 o KS= 284 o

5 Teht. 2 Käytyäsi Hangossa palaat takaisin merelle. Olet klo Ajaxin tutkamerkistä 2M etelään. Kuulet VHF- kanavalla 16 hätäsanoman, joka ilmoittaa hädässä olevan aluksen sijainniksi 59 47,0 P; 24 12,0 I. Laske merkintälaskulla suunta pohjan suhteen ja matka pohjan suhteen tähän paikkaan. Lähtö Lat 59 o 41,5 P Lon 23 o 12,6 I Tulo Lat 59 o 47,0 P Lon 24 o 12,0 I Dlat + 5,5P Dlon +59,4 I Klat=59 o 41,5 P+5,5/2 = 59 o 44 P m=1,98 (Taulukko 2) Dep= Dlon/m = 59,4 /1,98= 30M Ratkaisu ilman taulukoita tan TS = Dep / Dlat = Dlon * cos Klat Dlat 59,4 * cos 59,74 o 5,5 = P 79,6 o I = 079,6 o Matka= Dlon x cos Klat sin TS 59,4 x cos 59,74 o sin 79,6 o = 30,4M Dep/Dlat = 30/5,5= 5,454 P80 o I = 080 o (Taulukko 3) Matka = 31M (Taulukko 1)

6 Teht. 3a. Jatkat matkaasi kohti onnettomuuspaikkaa. Ylittäessäsi Kallbådanin länsipuolella olevan 13m väylän suunnit sen keskilinjan varakompassilla ks= 035 o. Mikä on varakompassin eksymä ohjatulle suunnalle? eks=ms-ks ts = 032 o er =(+)- 6 o ms = 026 o ks = 035 o eks= -9 o ts=032 o b. Mitä tarkoittaa INKOO 2 luoteispuolella oleva karttamerkki? TS=080 o VTS ilmoittautumispaikka

7 Teht. 4 Klo ylitit Kallbådanin länsipuolella olevan 13m väylän. Klo suunnit pääkompassilla INKOO 2 kompassisuuntimassa 299 o. Nopeutesi on 12 kn ja KS= 061 o. Mikä on sijaintisi klo 20.15? KS=061 o eks=+ 4 o MS=065 o er =+ 6 o TS=071 o kp= +10 o ts=309 o INKOO 2 ks=299 o kp=+10 o ts= 309 o Lat 59 o 49,5 P Lon 24 o 16,9 I TS=071 o Ajoaika = 30min Nopeus = 12kn Matka = 6M

8 Teht. 5a Kallbådanin kaakkoispuolella olevalta eteläviitalta otat suunnan kohti Jumindan merimajakkaa. a.mikä on kompassisuuntasi, kun lounaistuulen aiheuttama sorto on 10 o? 37,7M SPS=108 o SPS=SVS=108 o so =(-)+10 o TS = 118 o er = (+)- 6 o MS = 112 o eks = (-)+4 o KS = 116 o b.mikä tulee olemaan ajoaikasi Jumindan majakalle, jos nopeutesi on 12 kn? Matka= 37,7M Nopeus=12kn Ajoaika: 37,7M/12kn = 3h 08min

9 Teht. 6 Noin puolen tunnin ajon jälkeen näet tutkassa kaiun 030 o keulasta oikealle etäisyydellä 4M. Noin 10 minuuttia myöhemmin sama kaiku on 030 o keulasta oikealle etäisyydellä 5M. a. Onko yhteentörmäämisen vaara olemassa? 1= ensim. havainto ts=ts+okk=118 o +30 o =148 o 2= toinen havainto Yhteentörmäämisen vaara ei ole. Etäisyys toiseen aluksen kasvaa 1 2 Meidän reitti (SPS) b. Mitä on EBL tutkassa? EBL on elektroninen suuntimaviiva jolla suunnitaan havaittuja maaleja. TS Vieraan reitti c. Mitä on otettava huomioon kun käytetään tutkan sade- ja aaltovälkevaimentimia? Sade- ja aaltovälkevaimentimien käyttö heikentää kaikujen näkyvyyttä ruudulla.

10 Teht. 7 KS= 100 o eks= - 1 o MS= 099 o er = + 6 o TS= 105 o so = - 10 o SVS=095 o =SPS kp= + 5 o Klo suunnit merimajakan Tallinnamadal ks=195 o ja 15 minuuttia myöhemmin merimajakan Keri ks= 115 o. Nopeutesi on 12kn ja KS=100 o ja lounaistuulen aiheuttama sorto on 10 o. Määritä paikkasi jälkimmäisen suuntiman hetkellä. 3M SPS=095 o Tallinnamadal ks=195 o kp= + 5 o ts = 200 o Keri ks= 115 o kp= + 5 o ts = 120 o Matka= 12kn * 15min = 3M ts=200 o Lat 59 o 44,8 P Lon 24 o 51,5 I ts=120 o
