Puhdastilojen poistoilmalaitteet SPWH ja SPWV

Transkriptio

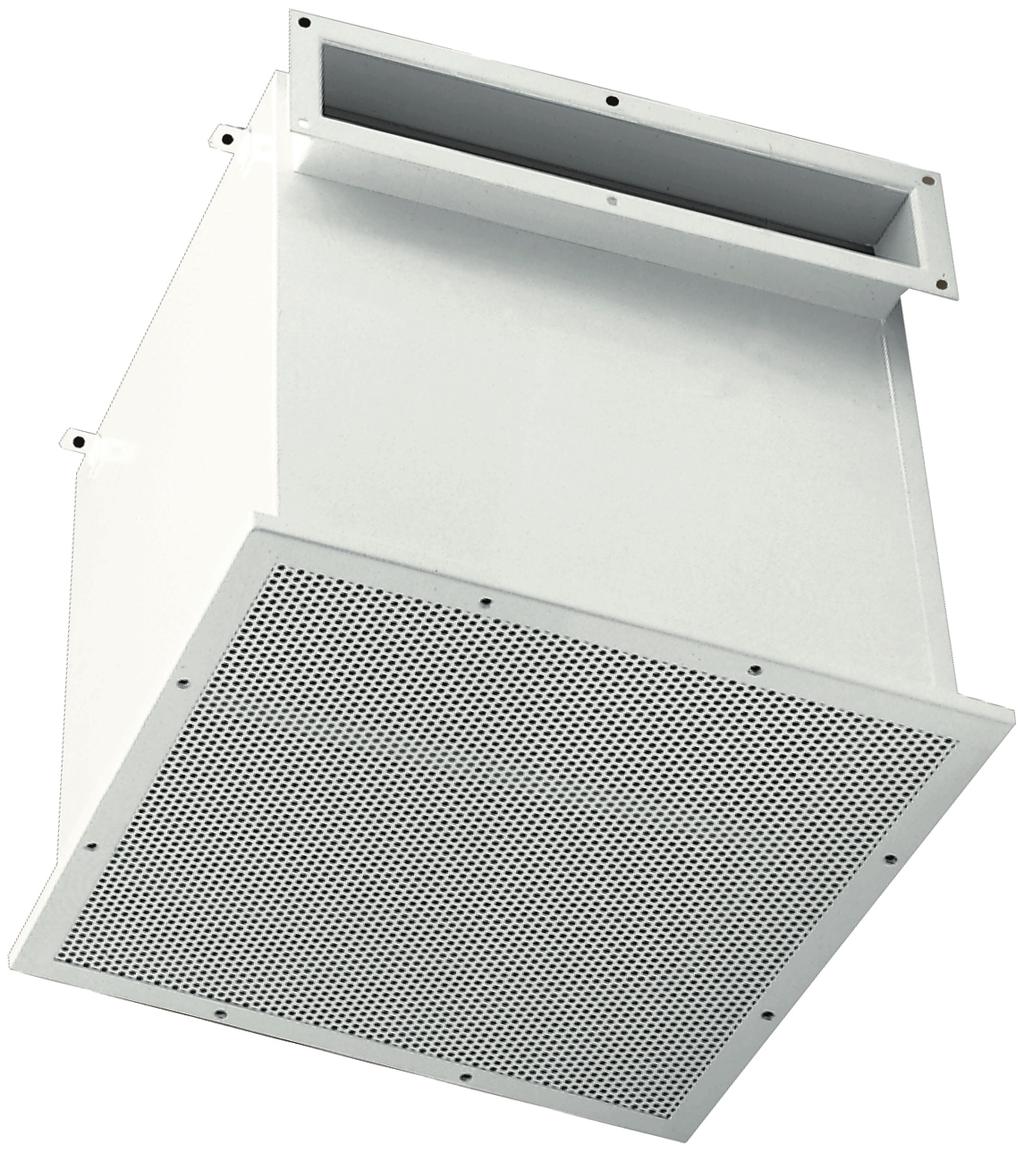

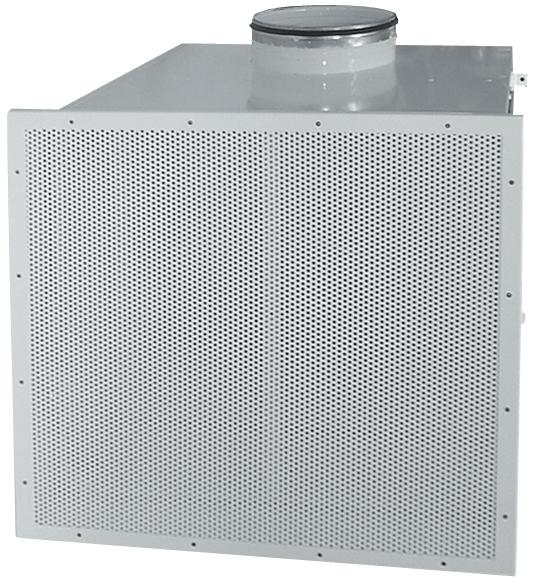

1 Poistoilmalaitteet SPWH ja SPWV on suunniteltu katto- tai seinäasennukseen tiloissa, joissa puhtaan ilman vaatimukset ovat erittäin tiukat, kuten puhdastiloissa ja lääketeollisuuden tiloissa. SPWH-laitteessa kanavaliitäntä on sivulla ja SPWV-laitteessa päällä. Poistoilmalaitteessa on esistandardin PN-EN mukainen luokan H13 tai H14 HEPA-suodatin, jolla taataan erittäin korkea suodatusaste. Poistoilmalaitteen painehäviö voidaan mitata sisäänrakennettujen mittayhteiden avulla, jolloin voidaan havaita mahdolliset suodatinvuodot. Hyvin suuri painehäviö suodattimen yli saattaa myös olla merkki siitä, että suodatin pitää vaihtaa. on valmistettu maalatusta teräslevystä, ja sen rakenne on suunniteltu siten, että suodattimen vaihto käy helposti ja nopeasti. Laitteen voi tilata myös varustettuna luokan H11 suodattimella. :n maksimi-ilmavirta suodattimella suodattimella H13 H14 l/s l/s Ilmavirta l/s äänitason ollessa 25 db(a) db(a) db(a) Tuloilmalaite toimii normaalisti, mikäli oheisen taulukossa ilmoitettuja maksimi-ilmavirtoja ei ylitetä. Tarkoitettu katto- tai seinäasennukseen Sisäänrakennettu tasauslaatikko Vakiona luokan H13 tai H14 HEPA-suodatin Neljä kokoa ja laaja ilmavirtaalue Saatavana sekä pyöreällä että suorakaiteen muotoisella liitännällä Tilausesimerkki Pikavalinta Tekniset tiedot 1 (6) Poistoilmalaite suodattimella SPWH Poistoilmalaite, koko, varustettu suorakaiteen muotoisella, liitännällä ja luokan H14 HEPAsuodattimella, mitat0 x 0 x mm. Kanavaliitäntä sivulla. Laite on maalattu värillä RAL 9010.

2 Ilmavirta, painehäviö, äänitaso SPWH, SPWV SPWH, SPWV Luokan H13 tai H14 alkuperäissuodattimella varustetun laitteen painehäviö, kun korkeus H = mm. Käyrästöllä db(a) on äänitaso huoneessa, jossa on10 m2:n m2 sab-huonevaimennus (= 4 db db). LW = LA10 + KOKT 2 (6)

3 Ilmavirta, painehäviö, äänitaso SPWH, SPWV SPWH, SPWV Luokan H13 tai H14 alkuperäissuodattimella varustetun laitteen painehäviö, kun korkeus H = mm. Käyrästöllä db(a) on äänitaso huoneessa, jossa on10 m2:n m2 sab-huonevaimennus (=4 db db). LW = LA10 + KOKT 3 (6)

4 Lopullinen painehäviö Luokan H13 HEPA-suodattimella varustetun laitteen lopullinen painehäviö Laitteen lopullinen painehäviö tarkoittaa lukemaa, jolloin suodatin pitää vaihtaa. Mittaus tapahtuu mittausputkella. Luokan H14 HEPA-suodattimella varustetun laitteen lopullinen painehäviö Laitteen lopullinen painehäviö tarkoittaa lukemaa, jolloin suodatin pitää vaihtaa. Mittaus tapahtuu mittausputkella. 4 (6)

5 Äänitiedot ja käytetyt merkinnät Mitat Äänen tehotaso Laitteen mitat Äänen tehotasot oktaavikaistoittain saadaan lisäämällä äänen painetasoon LA10, db(a), taulukossa esitetyt oktaavikaistojen korjaukset Kokt seuraavan kaavan mukaan: LW = LA10 + Kokt Korjaus Kokt Korjaus Kokt (db) oktaavikaistoittain, keskitaajuus, Hz Käytetyt merkinnät q Δp Δpmaks. LA10 LW Kokt ilmavirta painehäviö lopullinen painehäviö (ilmaisee suodattimen vaihtotarpeen) äänen painetaso4 db db (10 m2 m2:n sab-huonevaimennus) äänen tehotaso oktaavikaistan korjaus l/s Pa Pa db(a) db db E1 E2 A B C D F G Dn (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Suodattimen mitat 5 (6) pituus x leveys (mm) 5 x 5 7 x 7 5 x 5 0 x 0 H (mm)

6 Kuvaus Tuotemerkintä Poistoilmalaite (liitosyhde sivulla) Kuvaus in valmistama kattoasennukseen suunniteltu puhdastilojen poistoilmalaite SPWH, SPWV, jossa on luokan H13 tai H14 HEPA-suodatin ja pyöreä tai suorakaiteen muotoinen kanavaliitäntä. SPWH-aa-b-cc-d Laitteen koko (aa),,, Kanavaliitännän muoto (b) 1 = pyöreä 2 = suorakaide Suodattimen luokka (cc) 13 = H13 14 = H14 Väri (d) 1 = vakioväri RAL 9010 X = mikä tahansa muu RAL-väri Poistoilmalaite (liitosyhde päällä) SPWV-aa-b-cc-d Laitteen koko (aa),,, Kanavaliitännän muoto (b) 1 = pyöreä 2 = suorakaide Suodattimen luokka (cc) 13 = H13 14 = H14 Väri (d) 1 = vakioväri RAL 9010 X = mikä tahansa muu RAL-väri 6 (6)
