Pyörrehajotin NWPA. Tuotetiedot. Tuotemerkintäesimerkki. Pikavalinta

Transkriptio

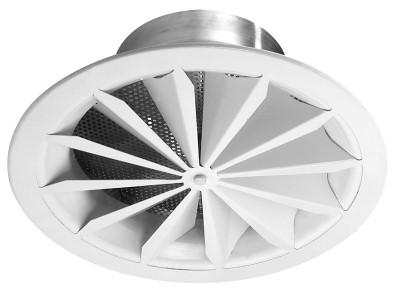

1 Pyörrehajotin NWPA Pyörrehajotin NWPA sopii yleisiin tiloihin, kuten toimistoihin, hotelleihin, sairaaloihin, ravintoloihin, konferenssitiloihin jne. Hajottimet asennetaan alakattoon tai vapaaseen tilaan. Ilmavirtauksen leviäminen suhteellisen lähelle hajotinta mahdollistaa tämän mallin hajottimien käyttämisen tiloissa, jotka ovat 2,2-4,6 m korkeita. NWPA pyörrehajottimen käyttöalue on välillä l/s ( m3/h) ja sitä voidaan käyttää myös poistoilmalaitteena. Pyörrehajotin NWP on helppo asentaa tasauslaatikon tai kanavaliitännän avulla. Tasauslaatikko toimitetaan vakiona ilmavirtauksen mittaamiseen käytettävän mittayhteen kanssa. Se voidaan varustaa mittaus- ja säätöpellillä tai läppäpellillä. Tasauslaatikko voi olla vaimennettu tai vaimentamaton. NWPA-hajottimeen voidaan lisävarusteena liittää 594 x 594 mm:n etulevy tai paneeli, jota käytetään asennettaessa hajotin alakattoon. Tuotetiedot Asennus alakattoon tai vapaaseen tilaan Kaksi liitäntävaihtoehtoa, tasauslaatikon tai kanavaliitännän avulla Laaja ilmavirta-alue Tuotemerkintäesimerkki Pyörrehajotin NWPA Tasauslaatikko SKZA Pikavalinta Ilmavirta Asennuskorkeus Äänitaso L A10 l/s m 3 /h m db(a) NWPA ,2-3, NWPA , NWPA , NWPA , NWPA , NWPA , NWPA ,9-4, NWPA ,9-4, NWPA , Fläkt Woods 4899 FI Oikeudet muutoksiin pidätetään.

2 Käyttöalue, asennuskorkeus ja heittopituus Käyttöalue ja asennuskorkeus SKZA tasauslaatikolla Hp = hajottimen asennuskorkeus (korkeus lattiasta). Heittopituus Fläkt Woods 4899 FI Oikeudet muutoksiin pidätetään.

3 Ilmavirta, painehäviö, äänitaso Tasauslaatikolla SKZA Kanavayhteellä PKAA Käyrästöllä L p10 on äänenpainetaso huoneessa, jossa on 10 m 2 Sabine absorptio (4 db huonevaimennus). Maksimi lämpötilaero lämmityksessä Δt v 5K Maksimi lämpötilaero jäähdytyksessä Δt k 12K Fläkt Woods 4899 FI Oikeudet muutoksiin pidätetään.

4 Poistoilmalaite, asennusvaihtoehdot Ilmavirta, painehäviö ja äänitaso poistoilmalaitteelle Käyrästöllä L p10 on äänenpainetaso huoneessa, jossa on 10 m 2 Sabine absorptio (4 db huonevaimennus). Asennusvaihtoehdot Tasauslaatikko voidaan varustaa joko läppäpellillä tai mittaus- ja säätöpellillä ZAED. SKZA PKAA Asennus alakattoon Asennus kanavaliitännällä. Saatavilla myös poistoilmalaitteena. Fläkt Woods 4899 FI Oikeudet muutoksiin pidätetään.

5 Äänitiedot Äänen tehotaso Tasauslaatikolla SKZA Äänitason korjauskerroin K okt (db) Kanavayhteellä PKAA (tulo) Äänitason korjauskerroin K okt (db) Kanavayhteellä PKAA (poisto) Äänitason korjauskerroin K okt (db) Äänen tehotasot oktaavikaistoittain saadaan lisäämällä äänenpainetasoon L A10, db(a), taulukossa esitetyt oktaavikaistojen korjaukset K okt seuraavan kaavan mukaan: L w = L A10 + K okt Korjaus K okt on keskiarvo NWPA:n käyttöalueella. Äänenvaimennus Hajotin vaimentamattomalla tasauslaatikolla Äänenvaimennus (db) Hajotin vaimennetulla tasauslaatikolla Äänenvaimennus (db) Hajotin ilman tasauslaatikkoa Äänenvaimennus (db) Käytetyt merkinnät q ilmavirta l/s, (m 3 /h) Δp t kokonaispainehäviö Pa L 02 heittopituus m L A10 äänen painetaso 10 m 2 sabhuonevaimennuksella db(a) (= 4dB) L W äänen tehotaso db K okt korjaus db ΔL äänenvaimennus kanavasta huoneeseen db Fläkt Woods 4899 FI Oikeudet muutoksiin pidätetään.

6 Mitat Asennus alakattoon tasauslaatikolla SKZA ØD 1 ØD 2 L K B X min X max Asennus kanavayhteellä PKAA ØD 1 ØD 2 ØD 3 ØD 4 ØD 5 L 3 H 1 H 2 H 3 H Kaikki mitat on ilmoitettu milleissä. Fläkt Woods 4899 FI Oikeudet muutoksiin pidätetään.

7 Kahden hajottimen välinen etäisyys, ilmavirran säätö Kahden hajottimen välinen etäisyys Ilmavirran säätö ØD3, mm k L, mm xØD xØD xØD xØD xØD xØD3 L - mittaus- ja säätöpellin etäisyys lähimpään käyrään Esimerkki naisilmamäärä, q tot Nimellishalkaisija, DN Korkeus lattiasta, H p Hajotinten lukumäärä, n Ilmavirtaus/hajotin Hajotinten välinen etäisyys, t min 6666 l/s (24000 m 3 /h) 250 mm 3.4 m 80 kpl 83 l/s (300 m 3 /h) 2.6 m Fläkt Woods 4899 FI Oikeudet muutoksiin pidätetään.

8 Tuotemerkintä Tuotemerkintä Pyörrehajotin NWPA-aa-b-c (aa) 12, 16, 18, 20, 25, 31, 35, 40, 50 Rakenne (b) 1 = pyöreä 2 = nelikulmainen Hajottimen väri (c) 1 = valkoinen RAL 9010 X = muu RAL väri Tasauslaatikko SKZA-aa-bb-c-d (aa-bb) 12-10, 16-12, 18-16, 20-16, 25-20, 31-25, 35-25, 40-31, (hajotinliitäntä - kanavaliitäntä) Malli (c) 0 = vaimentamaton 1 = vaimennettu Säätöpelti (d) 0 = ei 1 = läppäpelti 2 = mittaus- ja säätöpelti ZAED Kanavayhde PKAA-aa-bb-c (aa-bb) 12-10, 16-12, 18-16, 20-16, , 35-25, 40-31, (hajotinliitäntä - kanavaliitäntä) Kanavaliitäntä (c) 0 = ilman kumitiivistettä" 1 = kumitiivisteellä Fläkt Woods 4899 FI Oikeudet muutoksiin pidätetään.
