OPTIVENT Housing HVSA, HVSL
|
|
- Tuulikki Penttilä
- 7 vuotta sitten
- Katselukertoja:
Transkriptio
1 OPTIVENT Housing HVSA, HVSL Toiminnot Muuttuva ilmavirta Vakioilmavirta Reaaliaikainen ilmavirrannäyttö FW kompakti säätimellä HVSA ja HVSL ovat OPTIVENT Housing järjestelmään tarkoitettuja asuntokohtaisia huoneistosäädinyksikköjä. Tuotteita voidaan käyttää myös yksittäisasennuksiin. Pyöreät koteloimattomat virtaussäätimet on tarkoitettu kohteisiin, joissa halutaan huonetilan ja ilman laadun tarpeenmukaista ohjausta. HVSA/HVSL ohjaus tapahtuu kolmeportaisella käsikäyttökytkimellä. HVSL voidaan tämän lisäksi kytkeä mikrokytkimellä varustettuun liesikupuun jolloin tuloilmamäärää kasvatetaan ja poistoilmamäärää pienennetään liesikuvun käytön ajaksi ohittaen käsikäyttökytkinohjaus Virtaussäätimet ovat kanavapaineesta riippumattomia. Tuotteet soveltuvat myös vakioilmavirran säätöön. Pikavalinta Koko 100 Koko 125 Koko 160 Koko 200 Koko 250 Koko Ilmavirta, l/s Suositeltavat ilmavirrat. Alhaisimmat ilmavirrat vastaavat ilmannopeutta 1 m/s. Tekniset tiedot Huoneistosäädinyksikkö tulo- ja poistoilmalle sisältäen: - 2 kpl paineesta riippumattomia virtaussäätimiä toimilaitteineen - kytkentärasian muuntajalla - kolmiasentoisen käsikäyttökytkimen - 4 kpl ruuvikiristeisiä kiinnityspantoja tuotteen irroittamiseksi esim. nuohouksen ajaksi Toimilaitteet koteloimattomia Toimilaitteena kompaktisäädin 227VM: - 3 portainen ilmavirtaasetus (min, normaali, max) säädettävissä ilman erikoistyökaluja - reaaliaikainen ilmavirran näyttö - toiminta-alue kanavanopeuksille 1-8 m/s Kuusi kokoa, mm Tilausesimerkki Huoneistosäädinyksikkö tulo- tai poistoilmalle HVSA (7) Oikeudet muutoksiin pidätetään.

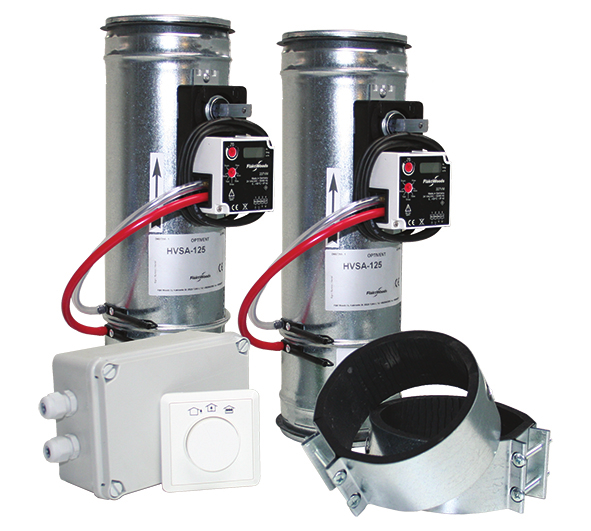

2 Rakenne, käyttö ja asennus Rakenne Huoneistosäädinyksikkö HVSA/HVSL koostuu kahdesta toimilaitevarustetusta virtaussäätimestä, neljästä kiinnityspannasta, kytkentärasiasta ja käsikäyttökytkimestä. Virtaussäädintä voidaan käyttää sekä muuttuvalle, että vakiona pysyvälle virtaukselle ja tarvittaessa tulo- tai poistoilman pakko-ohjattuun sulkemiseen. Virtaussäätimen kiinteänä osana mittalaippa, jossa kahdet yhteet, sekä säätöä, että manuaalista mittausta varten. Ilmavirran manuaalinen mittaus voidaan tehdä virtaussäätimen mittalaipassa olevien erillisten paineliitäntöjen kautta säätöpiirin toimintaa häiritsemättä. Säätöpelti on laakeroitu vankoin nailonlaakerein, jotka eivät vaadi huoltoa. Liitosmitat mm. Kaikissa kanavayhteissä on Veloduct-tiivisterenkaat. Käyttö HVSA/HVSL huoneistosäädinyksikköä käytetään keskitetyssä asuntoilmanvaihdossa uudisrakennuksissa sekä saneerauksissa. Tyypillisiä käyttökohteita ovat myös neuvotteluhuoneet. Tuote mahdollistaa niin kaksi- kuin kolmeasentoisen ilmavirran tarpeenmukaisen paineesta riippumattoman ohjauksen itsenäisenä yksikkönä. Tulo- ja poistopuolen ilmamäärät ovat yksilöllisesti aseteltavia, mutta toimivat samalla ohjauksella. Myös mahdollisuus liittyä kiinteistövalvontaan. Tuotteen toimilaite on varustettu digitaalisella näytöllä, josta on luettavissa mm. reaaliaikainen ilmavirta. Virtaussäätimien yhteydessä suositellaan käytettäväksi BDER-71 tyyppisiä äänenvaimentimia. Katso BDER-71 tekninen esite Poistopuolella suositeltava säätimen ja vaimentimen välinen suojaetäisyys on vähintään 3D käytettäessä BDER-71 -tyyppistä vaimenninta. Ohjaus ja asettelu HVSA HVSA:n virtaussäätimissä on Fläkt Woodsin kompaktisäädin 227VM, joka on täydellinen yksikkö sisältäen toimilaitteen, dynaamisen paine-eroanturin paineesta riippumattomaan ilmavirran säätöön ja 3- numeroisella näytöllä varustetun käyttöliittymän, joka mahdollistaa ilmavirtauksen tarkkailun ja arvojen asetuksen ilman ulkopuolisia laitteita. Kompaktisäätimellä voidaan asetella portaattomasti laitteen minimi-, keski- ja maksimiasentoja vastaavat ilmavirrat ruuvimeisselillä haluttuun arvoon. Kompaktisäätimen asettelu ja tekniset tiedot ks. erillinen OPTIVENT Housing säätölaitteet tuoteluettelo. Virtaussäätimien asentoa ohjataan minimi-, perus- ja tehostusilmavirtojen välillä huonetilaan asennettavalla kolmiasentoisella käsikäyttökytkimellä. HVSL Käsikäyttökytkinohjauksen lisäksi HVSL on mahdollista kytkeä toimimaan yhdessä liesikuvun kanssa. Mikäli huoneistoon on asennettu mikrokytkimellä varustettu liesikupu (esim. ILOXAIR), voidaan HVSL pakko-ohjata pienentämään huoneiston poistoilmamäärää ja/tai lisäämään tuloilmamäärää liesikuvun käytön ajaksi. Asennus ja kytkentä Yksityiskohtaiset asennus- ja kytkentäohjeet toimitetaan tuotteen mukana. Tuote toimitetaan asiakkaalle toimilaitteet säätöpelteihin asennettuina, kytkentärasia ja kolmiasentoinen katkaisija erillisinä komponentteina. Katkaisijan ja kytkentärasian välinen kaapeli ei kuulu toimitukseen. 2 (7) Oikeudet muutoksiin pidätetään.
3 Mitat ja painot Äänen tehotaso Lw Korjaus Kokt (db) HVSA Oktaavikaistan keskitaajuus (Hz) Tol.+/ Äänen tehotasot kanavassa oktaavikaistoittain saadaan lisäämällä taulukossa esitetyt oktaavikaistojen korjaukset K okt äänen kokonaispainetasoon L p10a, db(a) seuraavan kaavan mukaan: L Wokt = L p10a + K okt Korjaus K okt on keskiarvo HVSA:n käyttöalueella. Koko ød a L, mm Paino, kg Käytetyt merkinnät q ilmavirta l/s Δ pt kokonaispainehäviö Pa v ilmavirran keskinopeus m/s L p10a äänenpainetaso, 10 m 2 sabhuonevaimennuksella (= 4dB) db(a) L Wokt äänen tehotaso kanavassa db K okt korjaus db 3 (7) Oikeudet muutoksiin pidätetään.

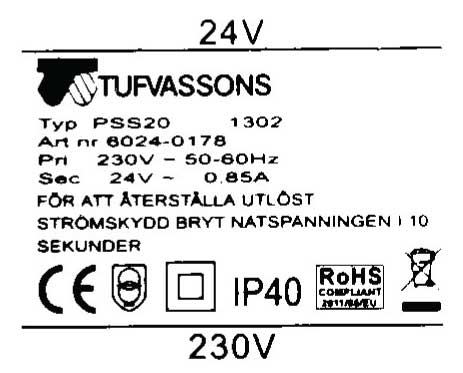

4 Kytkentäkaavio HVSA MUUNTAJA 230/24 VAC (tuloilma) (poistoilma) 4 (7) Oikeudet muutoksiin pidätetään.
5 Kytkentäkaavio HVSL LIESIKUPU LK MUUNTAJA 230/24 VAC (tuloilma) (poistoilma) 5 (7) Oikeudet muutoksiin pidätetään.
6 OPTIVENT Housing HVSA, HVSL Valintakäyrät (äänenpainetaso huoneessa, ilman päätelaitetta) HVSA-100 HVSA-125 HVSA-160 HVSA-200 HVSA-250 HVSA-315 Fläkt Woods 9545 FI (7) Oikeudet muutoksiin pidätetään.
7 Tuotemerkintä Huoneistosäädinyksikkö HVSA-aaa-b-c Huoneistosäädinyksikkö + liesikupuohjaus HVSL-aaa-b-c (sisältää 2 kpl virtaussäätimiä, kolmiasentoisen käsikäyttökytkimen, kytkinrasian muuntajalle ja kiinnityspannat) Koko (aaa) 100, 125, 160, 200, 250, 315 Materiaali (b) 1 = korroosioluokka C3, sinkitty teräs 2 = korroosioluokka C4, haponkestävä teräs (AISI 316) Tiiviys (c) 2 = CEN3, tiivisteellinen sulku- ja säätöläppä Huoneistosäädinyksikön komponentit Virtaussäädin EMSS-1-ccc-d-e Säätölaitteet (1) 1 = kompaktisäädin 227VM Koko (ccc) 100, 125, 160, 200, 250, 315 Materiaali (d) 1 = korroosioluokka C3, sinkitty teräs 2 = korroosioluokka C4, haponkestävä teräs AISI 316 (koskee osia, joita virtaava ilma koskettaa) Tiiviys (e) 2 = CEN3, tiivisteellinen sulku- ja säätöläppä 3-asentoinen käsikäyttökytkin Kytkinrasia muuntajalla Kytkinrasia muuntajalla ja liesikupuohjausvarustuksella Kiinnityspannat (4 kpl) HVSZ-01 HVSZ-02 HVLZ-02 HVSZ-03-aaa Koko (aaa) 100, 125, 160, 200, 250, (7) Oikeudet muutoksiin pidätetään.
