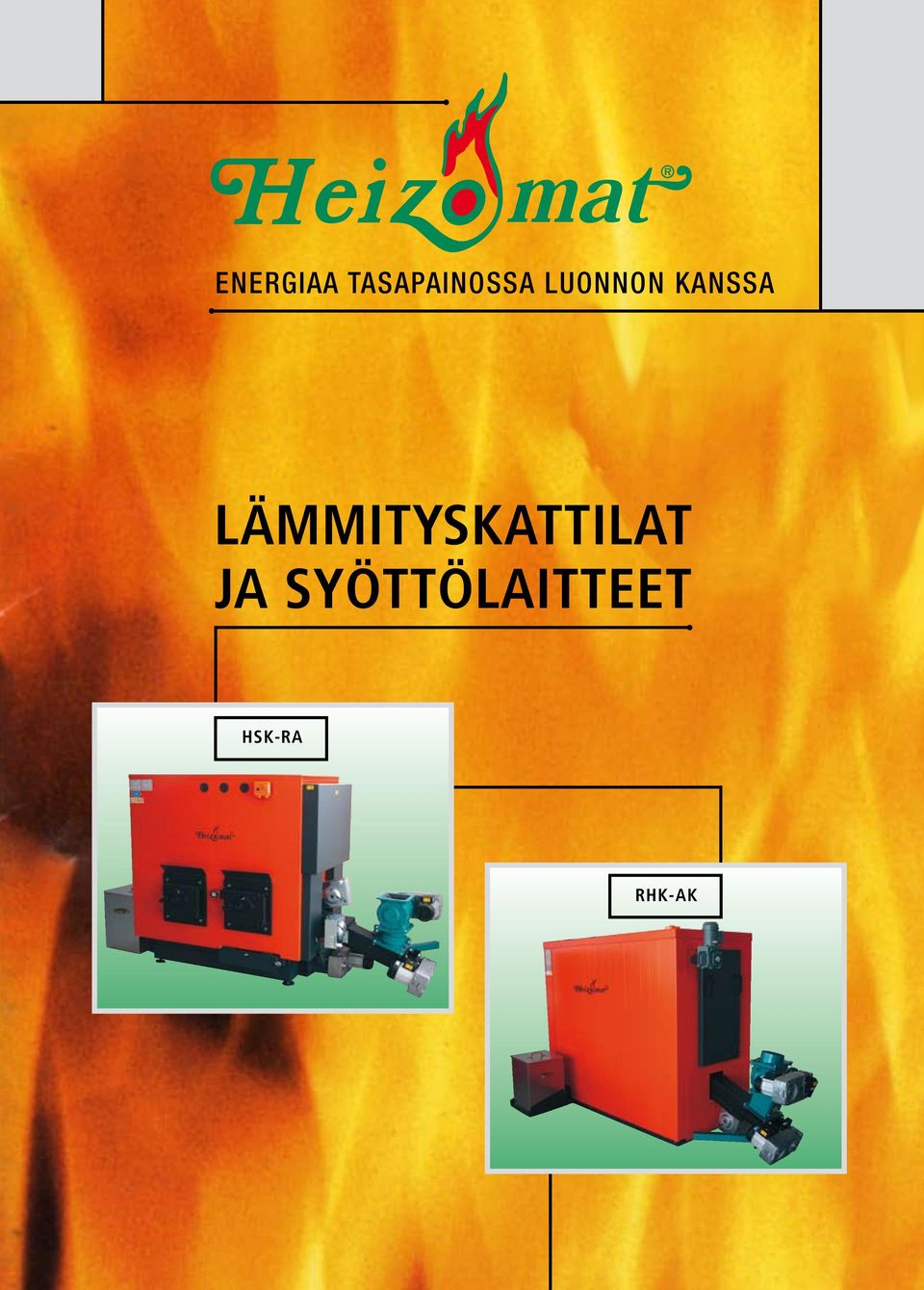

1 LÄMMITYSKATTILAT JA SYÖTTÖLAITTEET HSK-RA RHK-AK

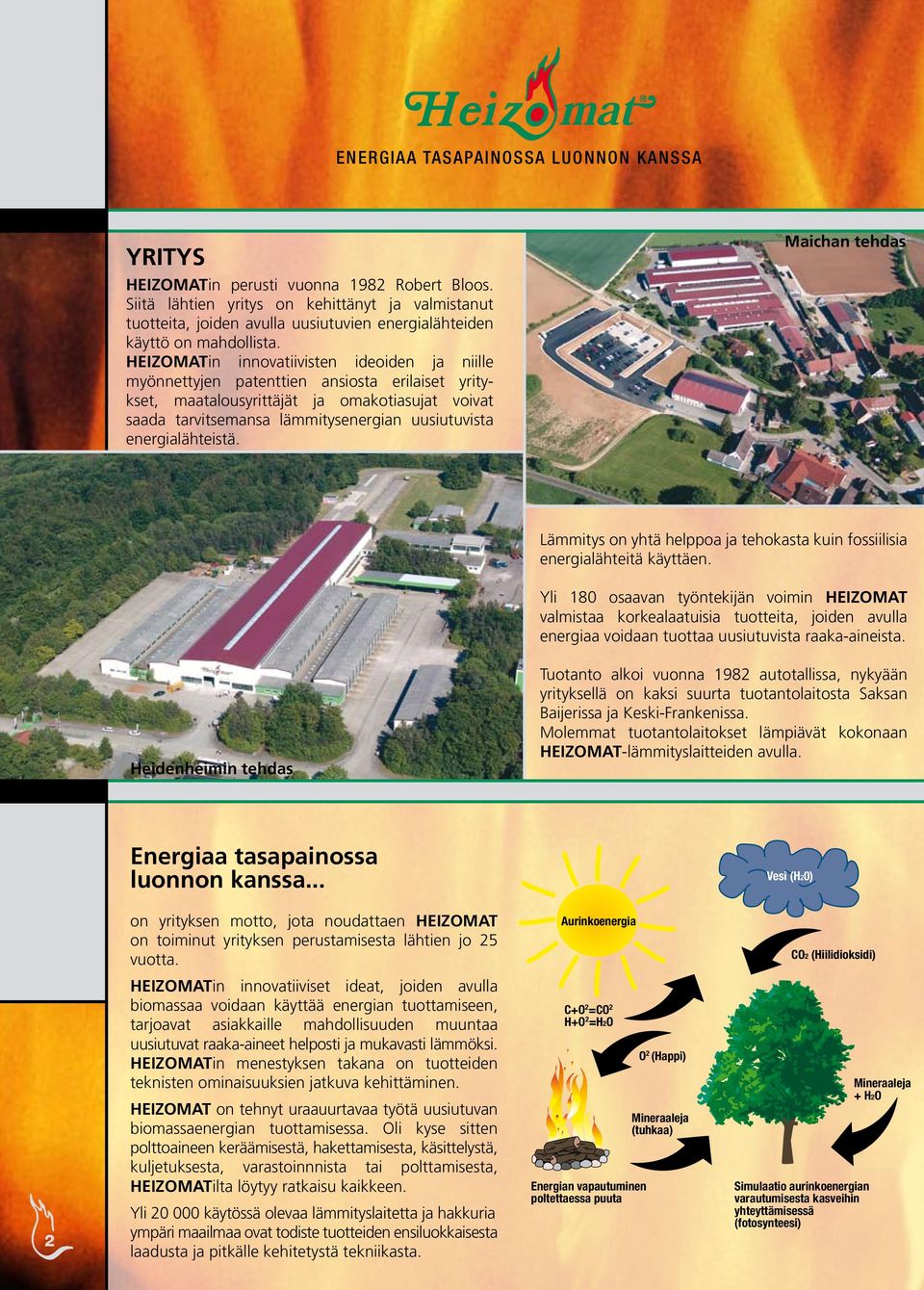

2 YRITYS HEIZOMATin perusti vuonna 1982 Robert Bloos. Siitä lähtien yritys on kehittänyt ja valmistanut tuotteita, joiden avulla uusiutuvien energialähteiden käyttö on mahdollista. HEIZOMATin innovatiivisten ideoiden ja niille myönnettyjen patenttien ansiosta erilaiset yritykset, maatalousyrittäjät ja omakotiasujat voivat saada tarvitsemansa lämmitysenergian uusiutuvista energialähteistä. Maichan tehdas Lämmitys on yhtä helppoa ja tehokasta kuin fossiilisia energialähteitä käyttäen. Yli 180 osaavan työntekijän voimin HEIZOMAT valmistaa korkealaatuisia tuotteita, joiden avulla energiaa voidaan tuottaa uusiutuvista raaka-aineista. Heidenheimin tehdas Tuotanto alkoi vuonna 1982 autotallissa, nykyään yrityksellä on kaksi suurta tuotantolaitosta Saksan Baijerissa ja Keski-Frankenissa. Molemmat tuotantolaitokset lämpiävät kokonaan HEIZOMAT-lämmityslaitteiden avulla. Energiaa tasapainossa luonnon kanssa... Vesi (H20) on yrityksen motto, jota noudattaen HEIZOMAT on toiminut yrityksen perustamisesta lähtien jo 25 vuotta. Aurinkoenergia CO2 (Hiilidioksidi) 2 HEIZOMATin innovatiiviset ideat, joiden avulla biomassaa voidaan käyttää energian tuottamiseen, tarjoavat asiakkaille mahdollisuuden muuntaa uusiutuvat raaka-aineet helposti ja mukavasti lämmöksi. HEIZOMATin menestyksen takana on tuotteiden teknisten ominaisuuksien jatkuva kehittäminen. HEIZOMAT on tehnyt uraauurtavaa työtä uusiutuvan biomassaenergian tuottamisessa. Oli kyse sitten polttoaineen keräämisestä, hakettamisesta, käsittelystä, kuljetuksesta, varastoinnnista tai polttamisesta, HEIZOMATilta löytyy ratkaisu kaikkeen. Yli käytössä olevaa lämmityslaitetta ja hakkuria ympäri maailmaa ovat todiste tuotteiden ensiluokkaisesta laadusta ja pitkälle kehitetystä tekniikasta. C+O 2 =CO 2 H+O 2 =H2O Energian vapautuminen poltettaessa puuta O 2 (Happi) Mineraaleja (tuhkaa) Simulaatio aurinkoenergian varautumisesta kasveihin yhteyttämisessä (fotosynteesi) Mineraaleja + H2O

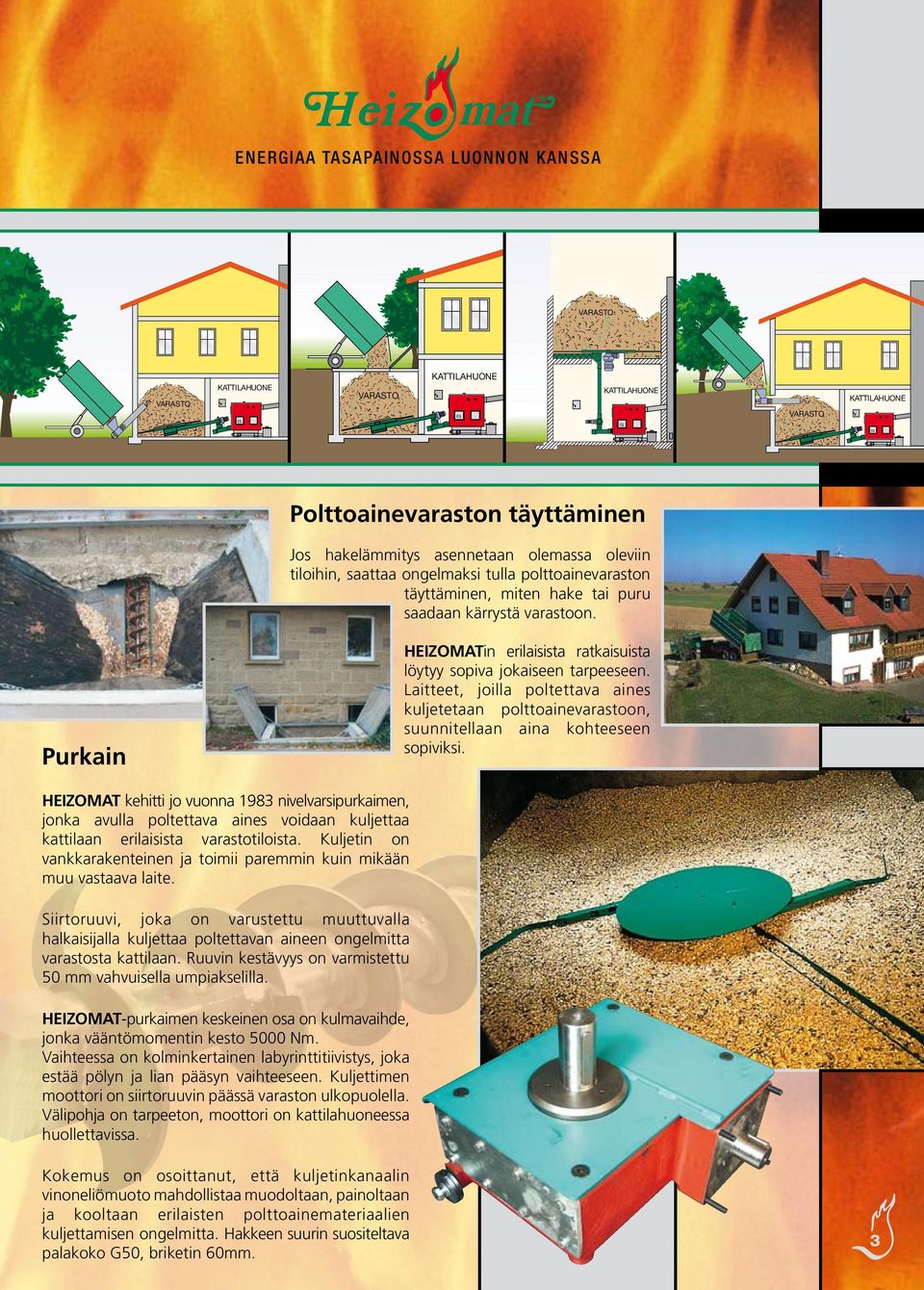

3 VARASTO VARASTO KATTILAHUONE VARASTO KATTILAHUONE KATTILAHUONE VARASTO KATTILAHUONE Polttoainevaraston täyttäminen Jos hakelämmitys asennetaan olemassa oleviin tiloihin, saattaa ongelmaksi tulla polttoainevaraston täyttäminen, miten hake tai puru saadaan kärrystä varastoon. Purkain HEIZOMATin erilaisista ratkaisuista löytyy sopiva jokaiseen tarpeeseen. Laitteet, joilla poltettava aines kuljetetaan polttoainevarastoon, suunnitellaan aina kohteeseen sopiviksi. HEIZOMAT kehitti jo vuonna 1983 nivelvarsipurkaimen, jonka avulla poltettava aines voidaan kuljettaa kattilaan erilaisista varastotiloista. Kuljetin on vankkarakenteinen ja toimii paremmin kuin mikään muu vastaava laite. Siirtoruuvi, joka on varustettu muuttuvalla halkaisijalla kuljettaa poltettavan aineen ongelmitta varastosta kattilaan. Ruuvin kestävyys on varmistettu 50 mm vahvuisella umpiakselilla. HEIZOMAT-purkaimen keskeinen osa on kulmavaihde, jonka vääntömomentin kesto 5000 Nm. Vaihteessa on kolminkertainen labyrinttitiivistys, joka estää pölyn ja lian pääsyn vaihteeseen. Kuljettimen moottori on siirtoruuvin päässä varaston ulkopuolella. Välipohja on tarpeeton, moottori on kattilahuoneessa huollettavissa. Kokemus on osoittanut, että kuljetinkanaalin vinoneliömuoto mahdollistaa muodoltaan, painoltaan ja kooltaan erilaisten polttoainemateriaalien kuljettamisen ongelmitta. Hakkeen suurin suositeltava palakoko G50, briketin 60mm. 3

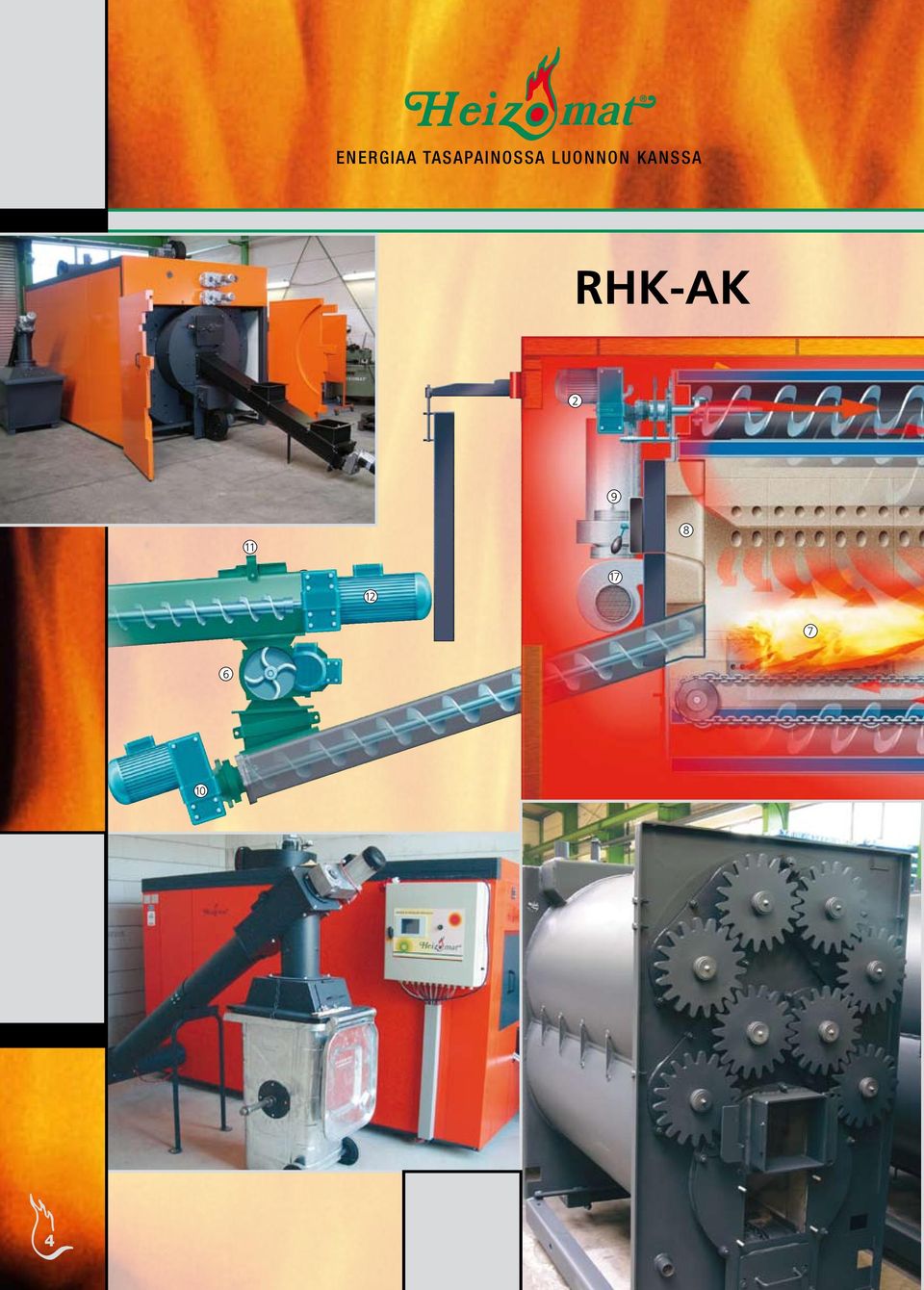

4 RHK-AK

5 Lämmönvaihdin automaattinuohouksella Automaattinuohouksen koneisto Savukaasupuhallin ja savuhormin lähtö Tuhka-astia tai tuhkaruuvi suurempaan säiliöön Arinaketju 6 Lokerosyötin 7 Tulipesä 8 Tulipesän luukku 9 Toisiopuhallin Syöttöruuvin moottori Siirtoruuvin luukku 12 Siirtoruuvin ja purkaimen moottori(t) 13 Jälkipolttokammio 14 Savukaasun lämpöanturi 15 Takapään luukku Lambda-anturi Ensiöpuhallin 5 4 Uusi energiantuotantolaite tulevaisuutta ajatellen Biopolttoaineiden monimuotoisuus ei tunne rajoja. RHK-AK kattilaa voidaan käyttää monien erilaisten kiinteiden polttoaineiden polttamiseen. Pyöreä muurattu tulipesä, jossa on sivuilta suunnattu toisiopuhallus, takaa toisioilman tehokkaan sekoittumisen palotapahtumaan ja erittäin hyvän polttotuloksen. Ensiöilma puhalletaan tulipesään alaosan valettujen ilmanohjainten kautta. ja palaa samalla kokonaan. Tuhkan joukkoon ei jää palamatonta polttoainetta. Nämä tekniset yksityiskohdat yhdessä kehittyneen säätö- ja ohjausautomatiikan kanssa mahdollistavat kaasuuntumis ja palamisominaisuuksiltaan erilaisten polttoaineiden tehokkaan hyödyntämisen. Myös tulevaisuudessa täysin uusia biopolttoaineita käytettäessä. Siksi laite on täydellinen. Ohjauskeskus suurella ja helppokäyttöisellä TouchScreen-kosketusnäytöllä Poltettava aines kulkee ketjuarinalla hitaasti kattilan läpi tuhkaruuville 5

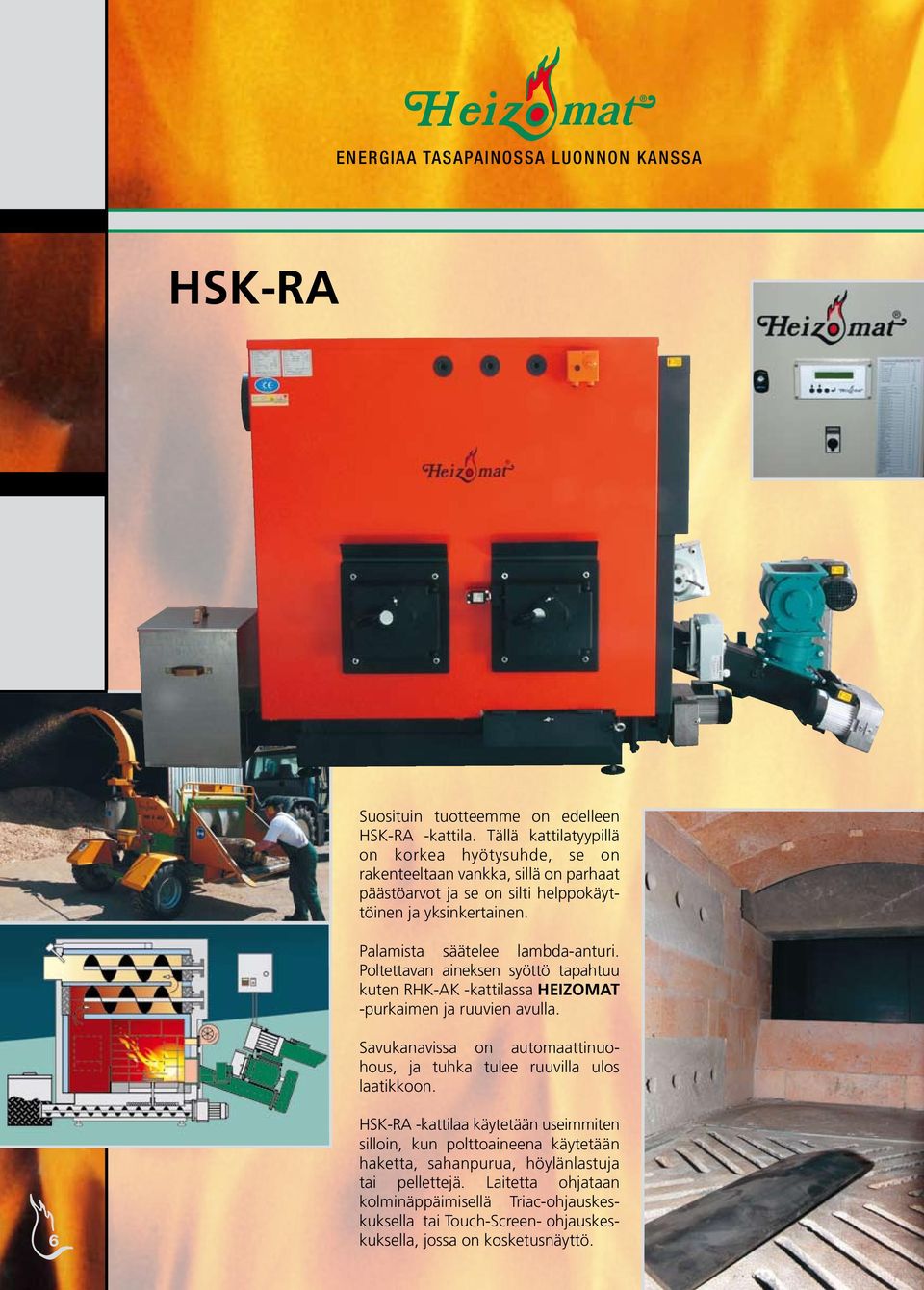

6 HSK-RA Suosituin tuotteemme on edelleen HSK-RA -kattila. Tällä kattilatyypillä on korkea hyötysuhde, se on rakenteeltaan vankka, sillä on parhaat päästöarvot ja se on silti helppokäyttöinen ja yksinkertainen. Palamista säätelee lambda-anturi. Poltettavan aineksen syöttö tapahtuu kuten RHK-AK -kattilassa HEIZOMAT -purkaimen ja ruuvien avulla. Savukanavissa on automaattinuohous, ja tuhka tulee ruuvilla ulos laatikkoon. 6 HSK-RA -kattilaa käytetään useimmiten silloin, kun polttoaineena käytetään haketta, sahanpurua, höylänlastuja tai pellettejä. Laitetta ohjataan kolminäppäimisellä Triac-ohjauskeskuksella tai Touch-Screen- ohjauskeskuksella, jossa on kosketusnäyttö.

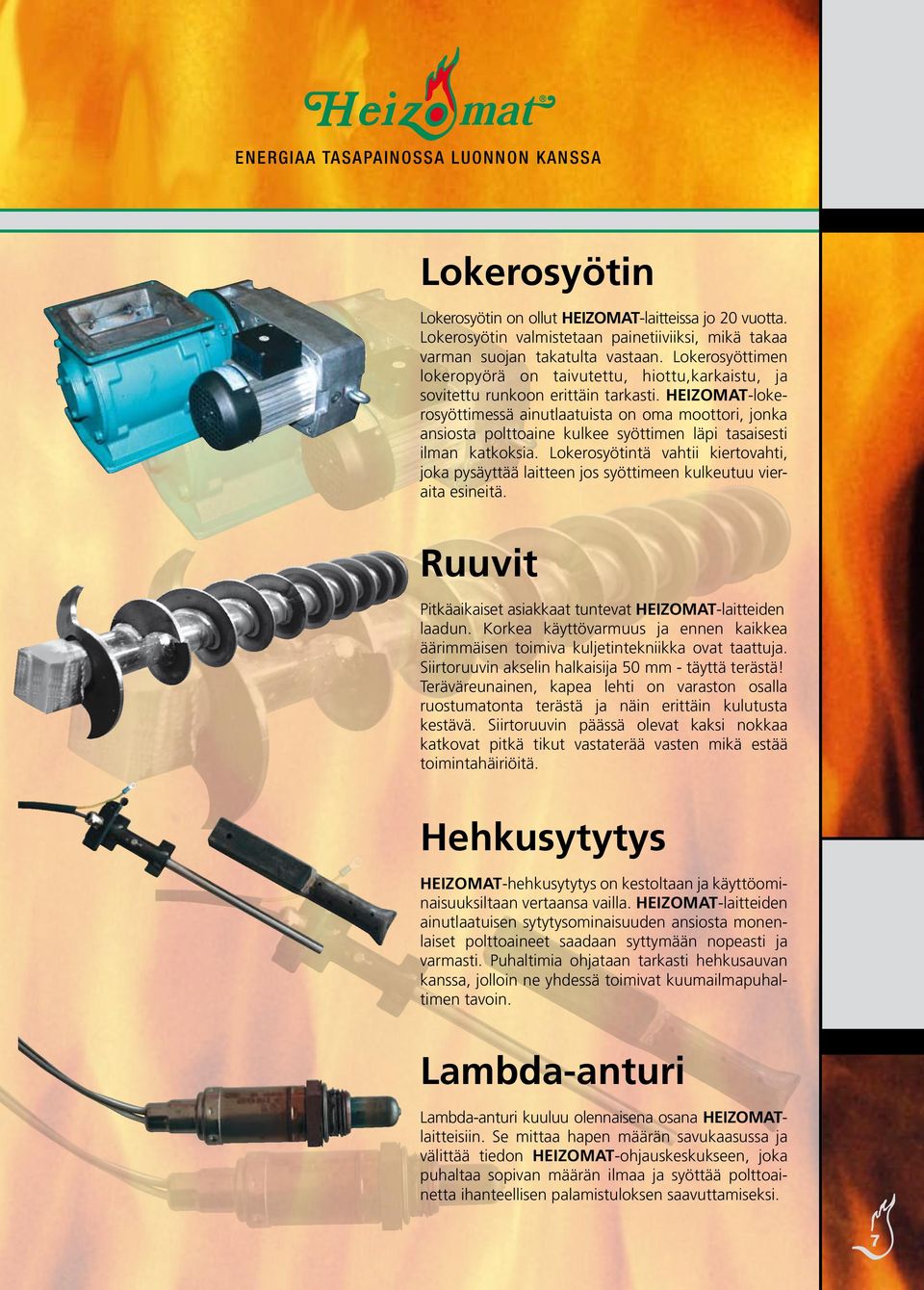

7 Lokerosyötin Lokerosyötin on ollut HEIZOMAT-laitteissa jo 20 vuotta. Lokerosyötin valmistetaan painetiiviiksi, mikä takaa varman suojan takatulta vastaan. Lokerosyöttimen lokeropyörä on taivutettu, hiottu,karkaistu, ja sovitettu runkoon erittäin tarkasti. HEIZOMAT-lokerosyöttimessä ainutlaatuista on oma moottori, jonka ansiosta polttoaine kulkee syöttimen läpi tasaisesti ilman katkoksia. Lokerosyötintä vahtii kiertovahti, joka pysäyttää laitteen jos syöttimeen kulkeutuu vieraita esineitä. Ruuvit Pitkäaikaiset asiakkaat tuntevat HEIZOMAT-laitteiden laadun. Korkea käyttövarmuus ja ennen kaikkea äärimmäisen toimiva kuljetintekniikka ovat taattuja. Siirtoruuvin akselin halkaisija 50 mm - täyttä terästä! Teräväreunainen, kapea lehti on varaston osalla ruostumatonta terästä ja näin erittäin kulutusta kestävä. Siirtoruuvin päässä olevat kaksi nokkaa katkovat pitkä tikut vastaterää vasten mikä estää toimintahäiriöitä. Hehkusytytys HEIZOMAT-hehkusytytys on kestoltaan ja käyttöominaisuuksiltaan vertaansa vailla. HEIZOMAT-laitteiden ainutlaatuisen sytytysominaisuuden ansiosta monenlaiset polttoaineet saadaan syttymään nopeasti ja varmasti. Puhaltimia ohjataan tarkasti hehkusauvan kanssa, jolloin ne yhdessä toimivat kuumailmapuhaltimen tavoin. Lambda-anturi Lambda-anturi kuuluu olennaisena osana HEIZOMATlaitteisiin. Se mittaa hapen määrän savukaasussa ja välittää tiedon HEIZOMAT-ohjauskeskukseen, joka puhaltaa sopivan määrän ilmaa ja syöttää polttoainetta ihanteellisen palamistuloksen saavuttamiseksi. 7

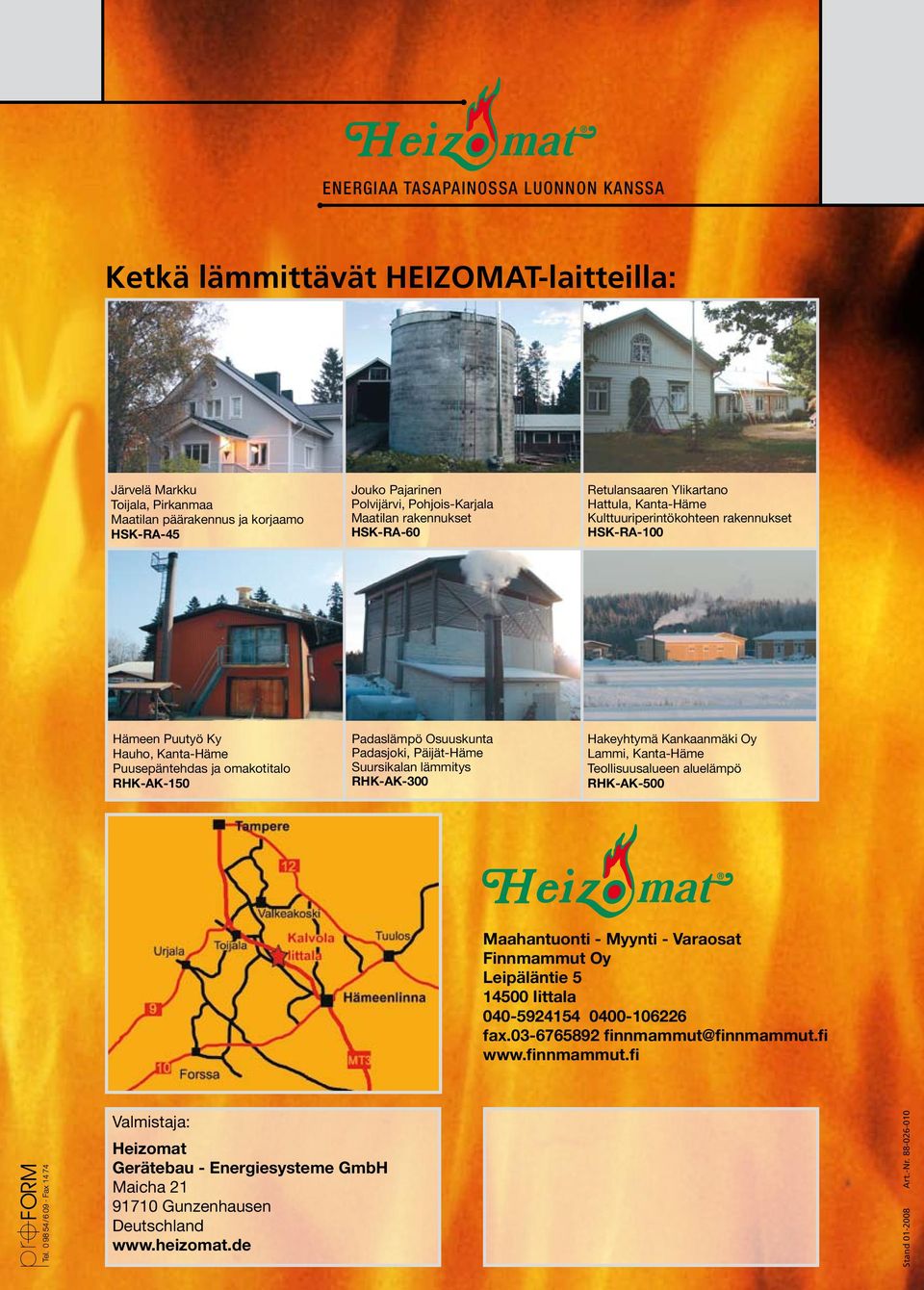

8 Ketkä lämmittävät HEIZOMAT-laitteilla: Järvelä Markku Toijala, Pirkanmaa Maatilan päärakennus ja korjaamo HSK-RA-45 Jouko Pajarinen Polvijärvi, Pohjois-Karjala Maatilan rakennukset HSK-RA-60 Retulansaaren Ylikartano Hattula, Kanta-Häme Kulttuuriperintökohteen rakennukset HSK-RA-100 Hämeen Puutyö Ky Hauho, Kanta-Häme Puusepäntehdas ja omakotitalo RHK-AK-150 Padaslämpö Osuuskunta Padasjoki, Päijät-Häme Suursikalan lämmitys RHK-AK-300 Hakeyhtymä Kankaanmäki Oy Lammi, Kanta-Häme Teollisuusalueen aluelämpö RHK-AK-500 << Richtung Würzburg A7 A7 Ulm << Richtung B13 B14 A6 Ansbach B14 B13 Richtung Nürnberg >> A6 Windsbach Herrieden B13 B446 Feuchtwangen Bechhofen Altmühlsee Gunzenhausen Maicha B13 B2 Dinkelsbühl B446 Weißenburg Wassertrüdingen Heidenheim B2 Maahantuonti - Myynti - Varaosat Finnmammut Oy Leipäläntie Iittala fax finnmammut@finnmammut.fi Valmistaja: Heizomat Gerätebau - Energiesysteme GmbH Maicha Gunzenhausen Deutschland Stand Art.-Nr
