1 GeoMax Tuoteluettelo 2013 Toimii kun tarvitset

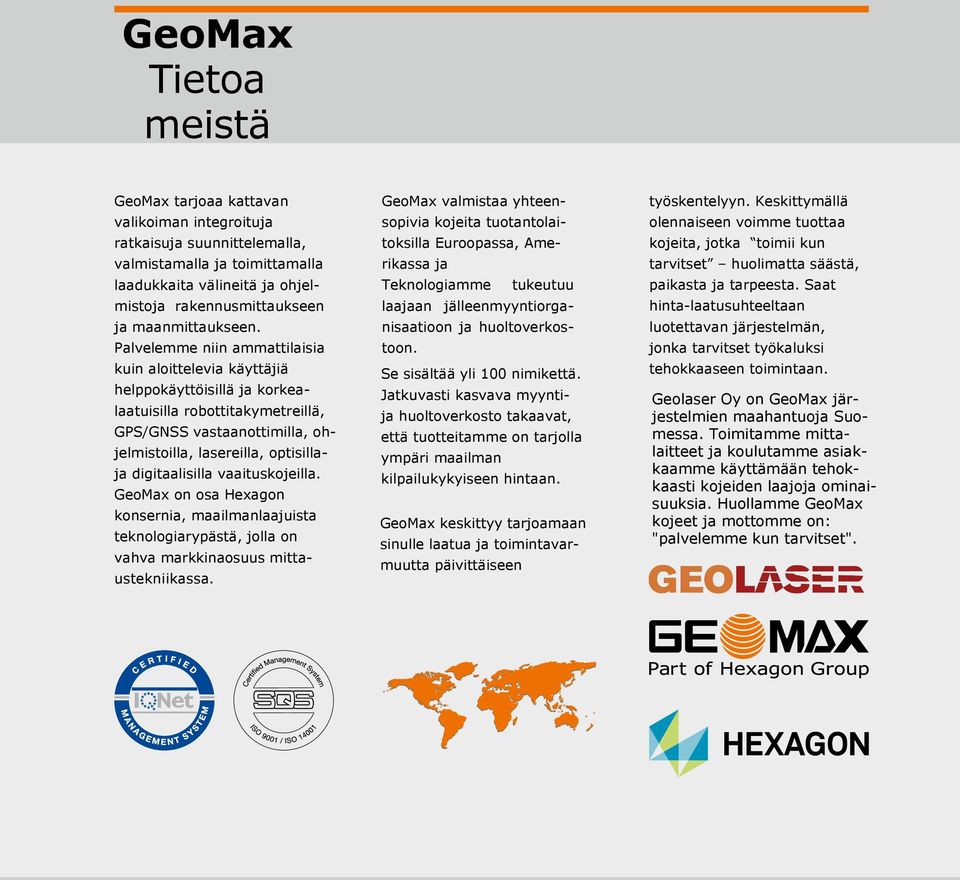

2 GeoMax Tietoa meistä GeoMax tarjoaa kattavan valikoiman integroituja ratkaisuja suunnittelemalla, valmistamalla ja toimittamalla laadukkaita välineitä ja ohjelmistoja rakennusmittaukseen ja maanmittaukseen. Palvelemme niin ammattilaisia kuin aloittelevia käyttäjiä helppokäyttöisillä ja korkealaatuisilla robottitakymetreillä, GPS/GNSS vastaanottimilla, ohjelmistoilla, lasereilla, optisillaja digitaalisilla vaaituskojeilla. GeoMax on osa Hexagon konsernia, maailmanlaajuista teknologiarypästä, jolla on vahva markkinaosuus mittaustekniikassa. GeoMax valmistaa yhteensopivia kojeita tuotantolaitoksilla Euroopassa, Amerikassa ja Teknologiamme tukeutuu laajaan jälleenmyyntiorganisaatioon ja huoltoverkostoon. Se sisältää yli 100 nimikettä. Jatkuvasti kasvava myyntija huoltoverkosto takaavat, että tuotteitamme on tarjolla ympäri maailman kilpailukykyiseen hintaan. GeoMax keskittyy tarjoamaan sinulle laatua ja toimintavarmuutta päivittäiseen työskentelyyn. Keskittymällä olennaiseen voimme tuottaa kojeita, jotka toimii kun tarvitset huolimatta säästä, paikasta ja tarpeesta. Saat hinta-laatusuhteeltaan luotettavan järjestelmän, jonka tarvitset työkaluksi tehokkaaseen toimintaan. Geolaser Oy on GeoMax järjestelmien maahantuoja Suomessa. Toimitamme mittalaitteet ja koulutamme asiakkaamme käyttämään tehokkaasti kojeiden laajoja ominaisuuksia. Huollamme GeoMax kojeet ja mottomme on: "palvelemme kun tarvitset".

3 GeoMax

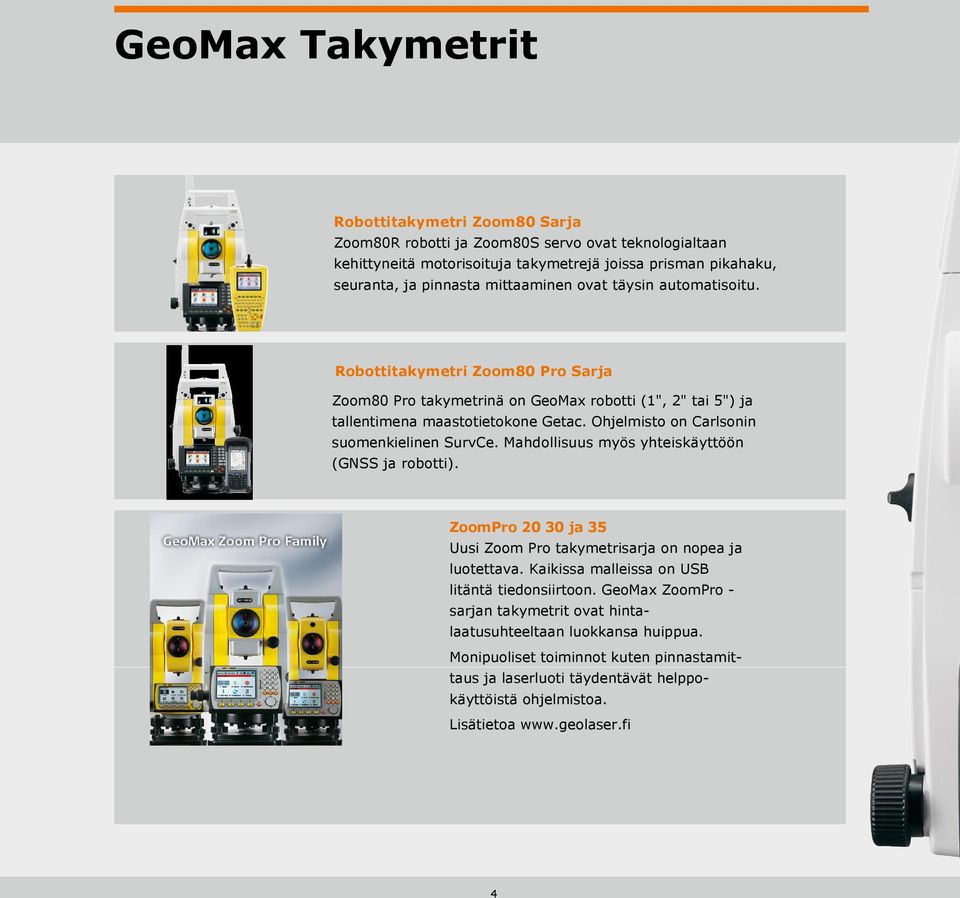

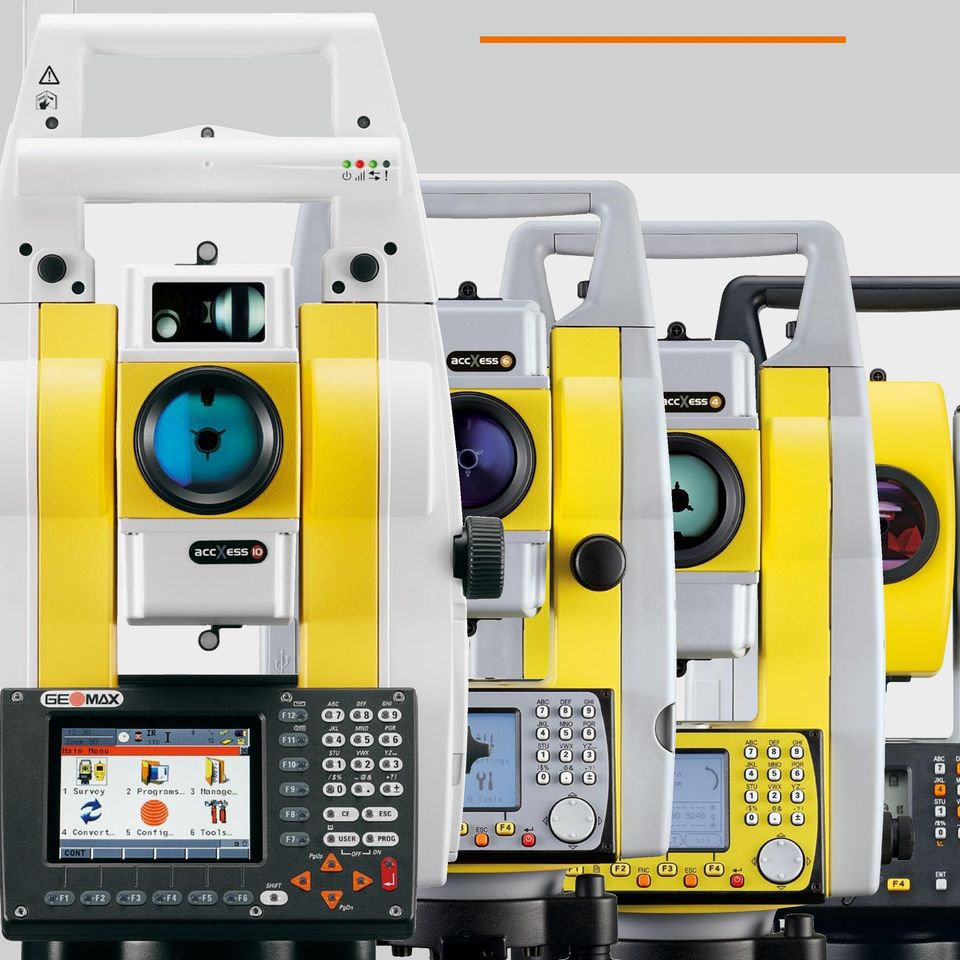

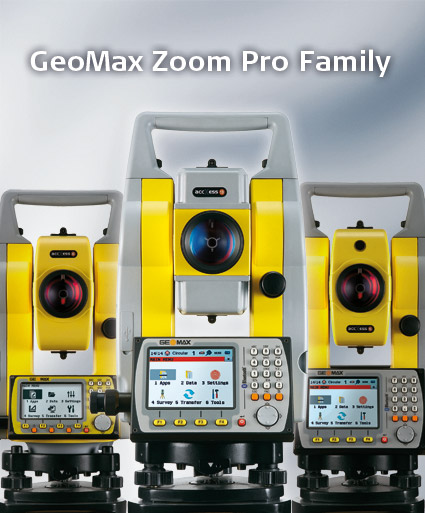

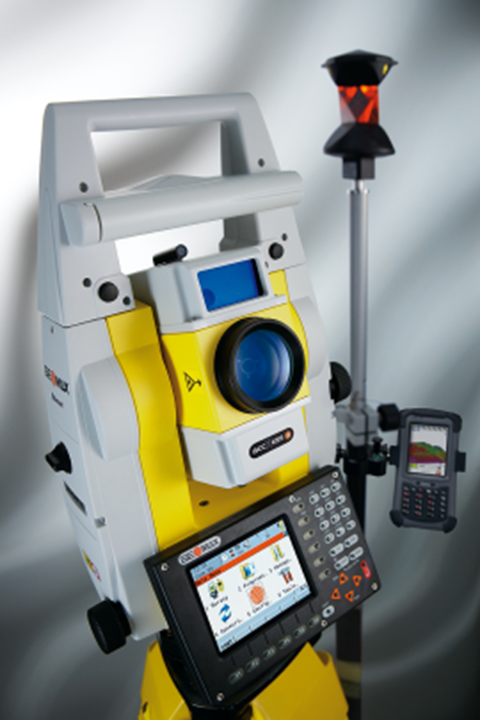

4 GeoMax Takymetrit Robottitakymetri Zoom80 Sarja Zoom80R robotti ja Zoom80S servo ovat teknologialtaan kehittyneitä motorisoituja takymetrejä joissa prisman pikahaku, seuranta, ja pinnasta mittaaminen ovat täysin automatisoitu. Robottitakymetri Zoom80 Pro Sarja Zoom80 Pro takymetrinä on GeoMax robotti (1", 2" tai 5") ja tallentimena maastotietokone Getac. Ohjelmisto on Carlsonin suomenkielinen SurvCe. Mahdollisuus myös yhteiskäyttöön (GNSS ja robotti). ZoomPro ja 35 Uusi Zoom Pro takymetrisarja on nopea ja luotettava. Kaikissa malleissa on USB litäntä tiedonsiirtoon. GeoMax ZoomPro - sarjan takymetrit ovat hintalaatusuhteeltaan luokkansa huippua. Monipuoliset toiminnot kuten pinnastamittaus ja laserluoti täydentävät helppokäyttöistä ohjelmistoa. Lisätietoa 4

5

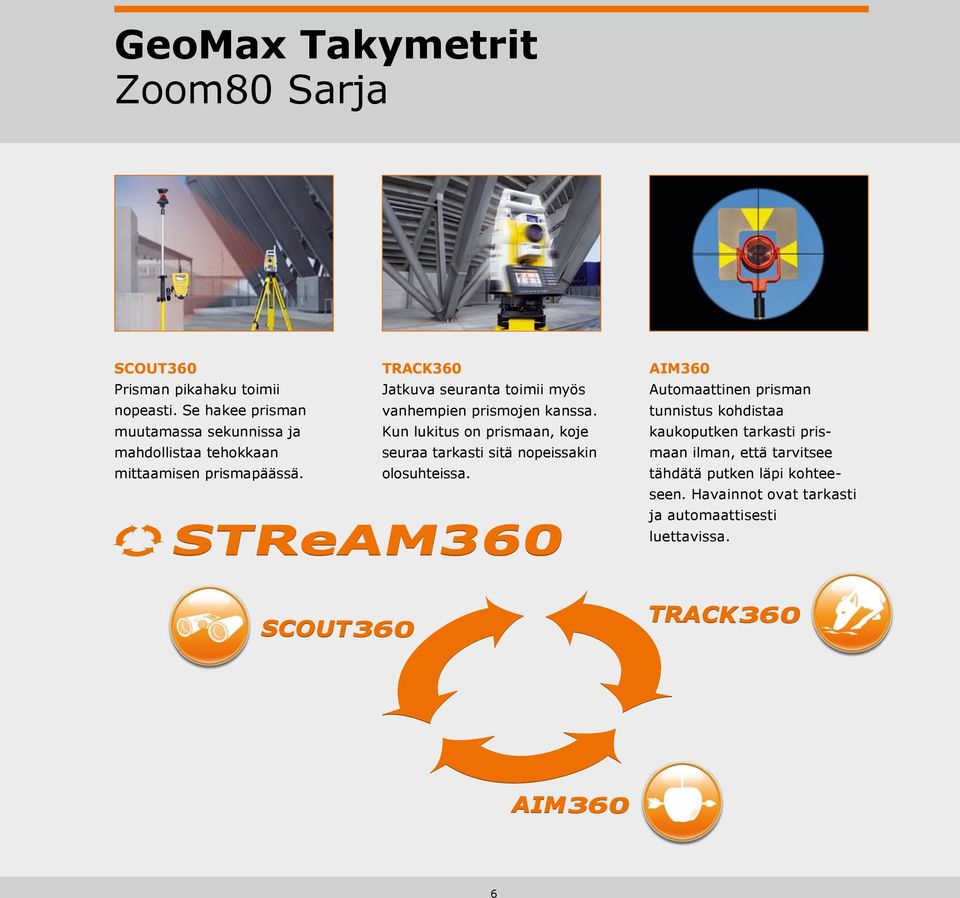

6 GeoMax Takymetrit Zoom80 Sarja SCOUT360 Prisman pikahaku toimii nopeasti. Se hakee prisman muutamassa sekunnissa ja mahdollistaa tehokkaan mittaamisen prismapäässä. TRACK360 Jatkuva seuranta toimii myös vanhempien prismojen kanssa. Kun lukitus on prismaan, koje seuraa tarkasti sitä nopeissakin olosuhteissa. AIM360 Automaattinen prisman tunnistus kohdistaa kaukoputken tarkasti prismaan ilman, että tarvitsee tähdätä putken läpi kohteeseen. Havainnot ovat tarkasti ja automaattisesti luettavissa. 6

7 accxess EDM Teknologia GeoMax in accxess EDM Teknologia takaa luokkansa parhaan tarkkuuden pinnasta mittauksiin jopa 1,000 m. Erittäin pieni laserpiste ja kehittynyt mittaussignaali, varmistavat sinulle maksimaalisen tarkkuuden riippumatta mittausetäisyydestä tai olosuhteista.

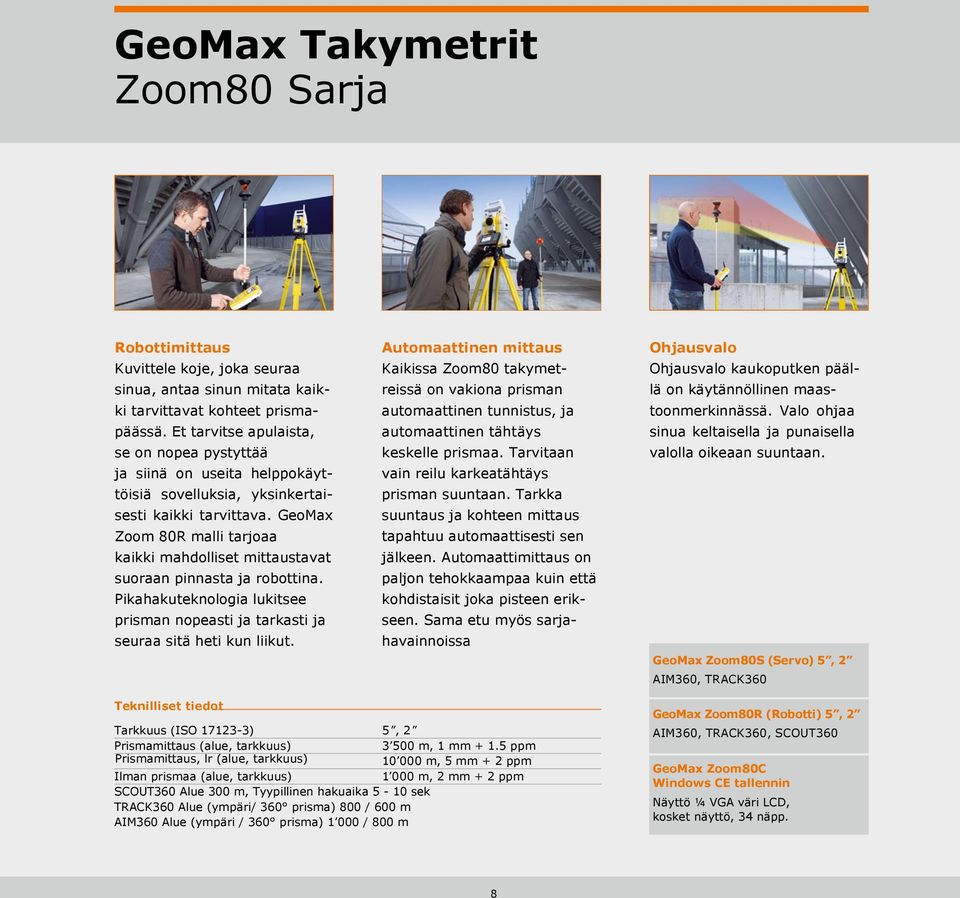

8 GeoMax Takymetrit Zoom80 Sarja Robottimittaus Kuvittele koje, joka seuraa sinua, antaa sinun mitata kaikki tarvittavat kohteet prismapäässä. Et tarvitse apulaista, se on nopea pystyttää ja siinä on useita helppokäyttöisiä sovelluksia, yksinkertaisesti kaikki tarvittava. GeoMax Zoom 80R malli tarjoaa kaikki mahdolliset mittaustavat suoraan pinnasta ja robottina. Pikahakuteknologia lukitsee prisman nopeasti ja tarkasti ja seuraa sitä heti kun liikut. Automaattinen mittaus Kaikissa Zoom80 takymetreissä on vakiona prisman automaattinen tunnistus, ja automaattinen tähtäys keskelle prismaa. Tarvitaan vain reilu karkeatähtäys prisman suuntaan. Tarkka suuntaus ja kohteen mittaus tapahtuu automaattisesti sen jälkeen. Automaattimittaus on paljon tehokkaampaa kuin että kohdistaisit joka pisteen erikseen. Sama etu myös sarjahavainnoissa Ohjausvalo Ohjausvalo kaukoputken päällä on käytännöllinen maastoonmerkinnässä. Valo ohjaa sinua keltaisella ja punaisella valolla oikeaan suuntaan. GeoMax Zoom80S (Servo) 5, 2 AIM360, TRACK360 Teknilliset tiedot Tarkkuus (ISO ) 5, 2 Prismamittaus (alue, tarkkuus) m, 1 mm ppm Prismamittaus, lr (alue, tarkkuus) m, 5 mm + 2 ppm Ilman prismaa (alue, tarkkuus) m, 2 mm + 2 ppm SCOUT360 Alue 300 m, Tyypillinen hakuaika 5-10 sek TRACK360 Alue (ympäri/ 360 prisma) 800 / 600 m AIM360 Alue (ympäri / 360 prisma) / 800 m GeoMax Zoom80R (Robotti) 5, 2 AIM360, TRACK360, SCOUT360 GeoMax Zoom80C Windows CE tallennin Näyttö ¼ VGA väri LCD, kosket näyttö, 34 näpp. 8

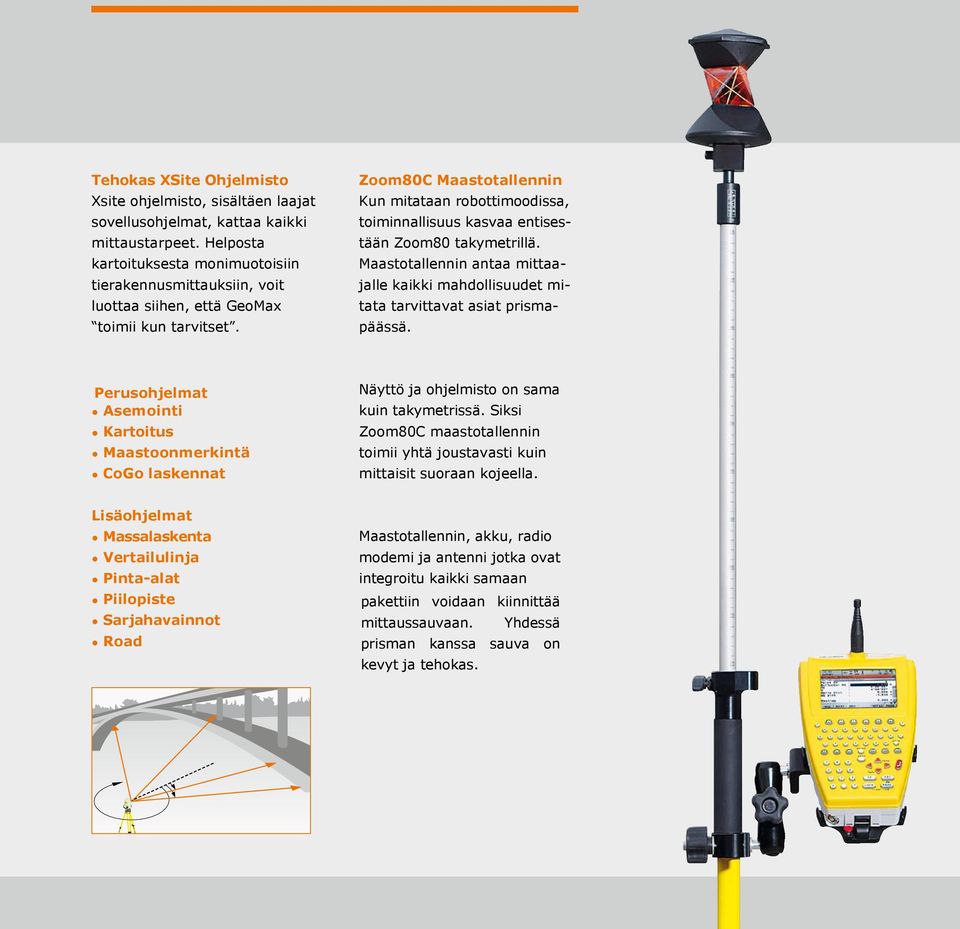

9 Tehokas XSite Ohjelmisto Xsite ohjelmisto, sisältäen laajat sovellusohjelmat, kattaa kaikki mittaustarpeet. Helposta kartoituksesta monimuotoisiin tierakennusmittauksiin, voit luottaa siihen, että GeoMax toimii kun tarvitset. Zoom80C Maastotallennin Kun mitataan robottimoodissa, toiminnallisuus kasvaa entisestään Zoom80 takymetrillä. Maastotallennin antaa mittaajalle kaikki mahdollisuudet mitata tarvittavat asiat prismapäässä. Perusohjelmat Asemointi Kartoitus Maastoonmerkintä CoGo laskennat Näyttö ja ohjelmisto on sama kuin takymetrissä. Siksi Zoom80C maastotallennin toimii yhtä joustavasti kuin mittaisit suoraan kojeella. Lisäohjelmat Massalaskenta Vertailulinja Pinta-alat Piilopiste Sarjahavainnot Road Maastotallennin, akku, radio modemi ja antenni jotka ovat integroitu kaikki samaan pakettiin voidaan kiinnittää mittaussauvaan. Yhdessä prisman kanssa sauva on kevyt ja tehokas.

10 GeoMax Takymetrit Zoom80 Pro Prisman pikahaku Bluetoothkahva Getac -maastotietokone Uusi Geomax Zoom80 Pro robottitakymetri on varustettu Getac maastotallentimella ja SurvCe -ohjelmistolla. Kojeessa on Bluetooth-kahva, joka mahdollistaa pitkän kantaman yhteyden takymetristä maastotallentimeen. Maastotallennin on luja kosketusvärinäytöllinen ja voidaan kytkeä tarvittaessa myös Zenith25 GNSS vastaanottimeen. Zoom80 robotissa on vakiona 1000 m pinnasta mittaus ja prismojen pikahaku. Kullmanlukutarkkuuksia on kolme: 1", 2" ja 5" kojeet. 10

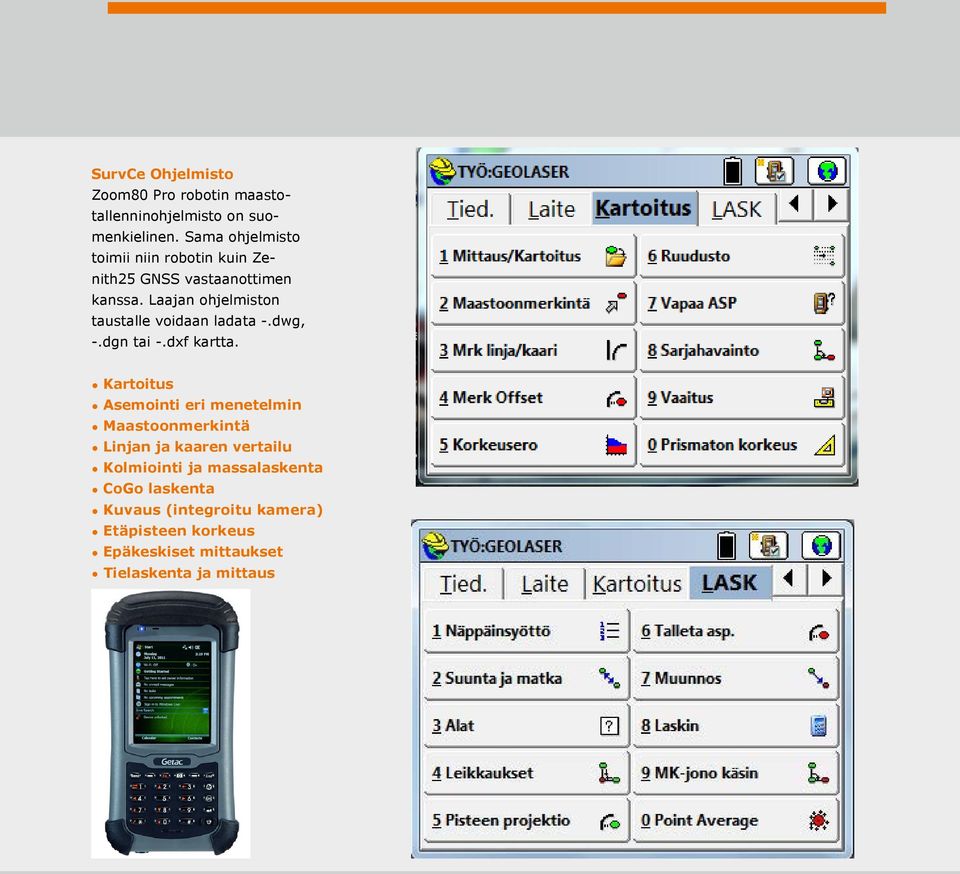

11 SurvCe Ohjelmisto Zoom80 Pro robotin maastotallenninohjelmisto on suomenkielinen. Sama ohjelmisto toimii niin robotin kuin Zenith25 GNSS vastaanottimen kanssa. Laajan ohjelmiston taustalle voidaan ladata -.dwg, -.dgn tai -.dxf kartta. Kartoitus Asemointi eri menetelmin Maastoonmerkintä Linjan ja kaaren vertailu Kolmiointi ja massalaskenta CoGo laskenta Kuvaus (integroitu kamera) Etäpisteen korkeus Epäkeskiset mittaukset Tielaskenta ja mittaus

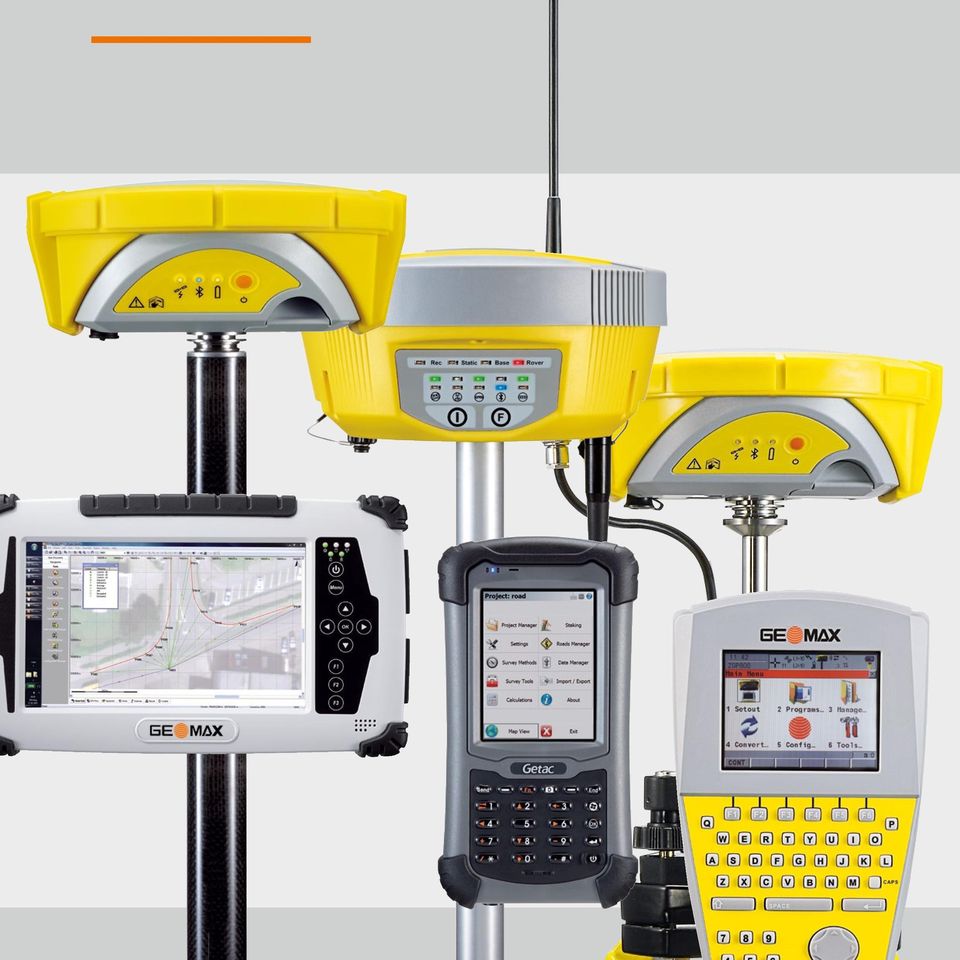

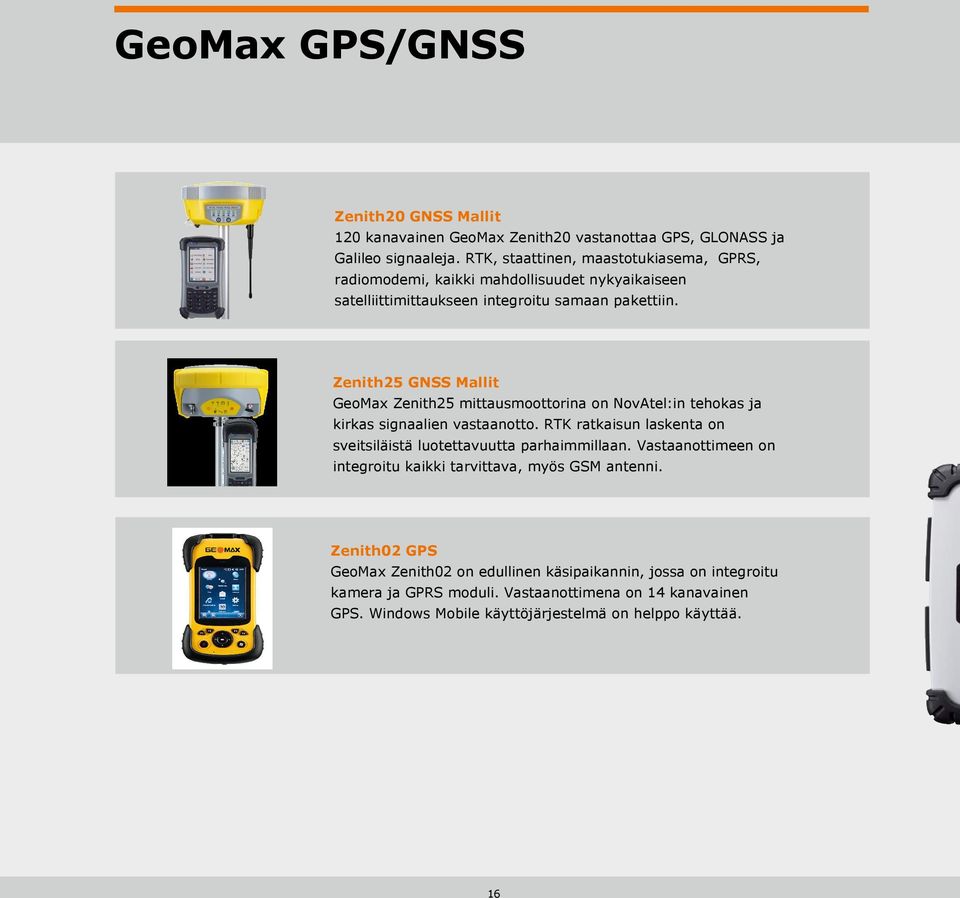

12 GeoMax GPS/GNSS Zenith20 GNSS Mallit 120 kanavainen GeoMax Zenith20 vastanottaa GPS, GLONASS ja Galileo signaaleja. RTK, staattinen, maastotukiasema, GPRS, radiomodemi, kaikki mahdollisuudet nykyaikaiseen satelliittimittaukseen integroitu samaan pakettiin. Zenith25 GNSS Mallit GeoMax Zenith25 mittausmoottorina on NovAtel:in tehokas ja kirkas signaalien vastaanotto. RTK ratkaisun laskenta on sveitsiläistä luotettavuutta parhaimmillaan. Vastaanottimeen on integroitu kaikki tarvittava, myös GSM antenni. Zenith02 GPS GeoMax Zenith02 on edullinen käsipaikannin, jossa on integroitu kamera ja GPRS moduli. Vastaanottimena on 14 kanavainen GPS. Windows Mobile käyttöjärjestelmä on helppo käyttää. 16

13

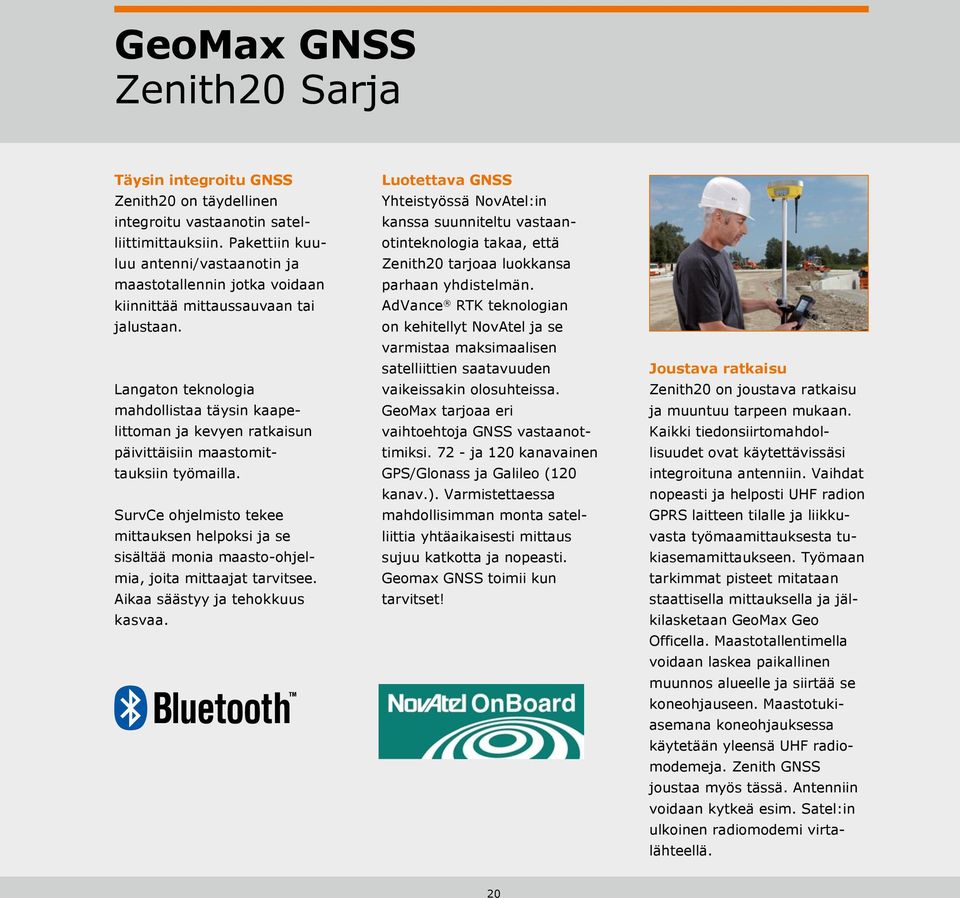

14 GeoMax GNSS Zenith20 Sarja Täysin integroitu GNSS Zenith20 on täydellinen integroitu vastaanotin satelliittimittauksiin. Pakettiin kuuluu antenni/vastaanotin ja maastotallennin jotka voidaan kiinnittää mittaussauvaan tai jalustaan. Langaton teknologia mahdollistaa täysin kaapelittoman ja kevyen ratkaisun päivittäisiin maastomittauksiin työmailla. SurvCe ohjelmisto tekee mittauksen helpoksi ja se sisältää monia maasto-ohjelmia, joita mittaajat tarvitsee. Aikaa säästyy ja tehokkuus kasvaa. Luotettava GNSS Yhteistyössä NovAtel:in kanssa suunniteltu vastaanotinteknologia takaa, että Zenith20 tarjoaa luokkansa parhaan yhdistelmän. AdVance RTK teknologian on kehitellyt NovAtel ja se varmistaa maksimaalisen satelliittien saatavuuden vaikeissakin olosuhteissa. GeoMax tarjoaa eri vaihtoehtoja GNSS vastaanottimiksi ja 120 kanavainen GPS/Glonass ja Galileo (120 kanav.). Varmistettaessa mahdollisimman monta satelliittia yhtäaikaisesti mittaus sujuu katkotta ja nopeasti. Geomax GNSS toimii kun tarvitset! Joustava ratkaisu Zenith20 on joustava ratkaisu ja muuntuu tarpeen mukaan. Kaikki tiedonsiirtomahdollisuudet ovat käytettävissäsi integroituna antenniin. Vaihdat nopeasti ja helposti UHF radion GPRS laitteen tilalle ja liikkuvasta työmaamittauksesta tukiasemamittaukseen. Työmaan tarkimmat pisteet mitataan staattisella mittauksella ja jälkilasketaan GeoMax Geo Officella. Maastotallentimella voidaan laskea paikallinen muunnos alueelle ja siirtää se koneohjauseen. Maastotukiasemana koneohjauksessa käytetään yleensä UHF radiomodemeja. Zenith GNSS joustaa myös tässä. Antenniin voidaan kytkeä esim. Satel:in ulkoinen radiomodemi virtalähteellä. 20

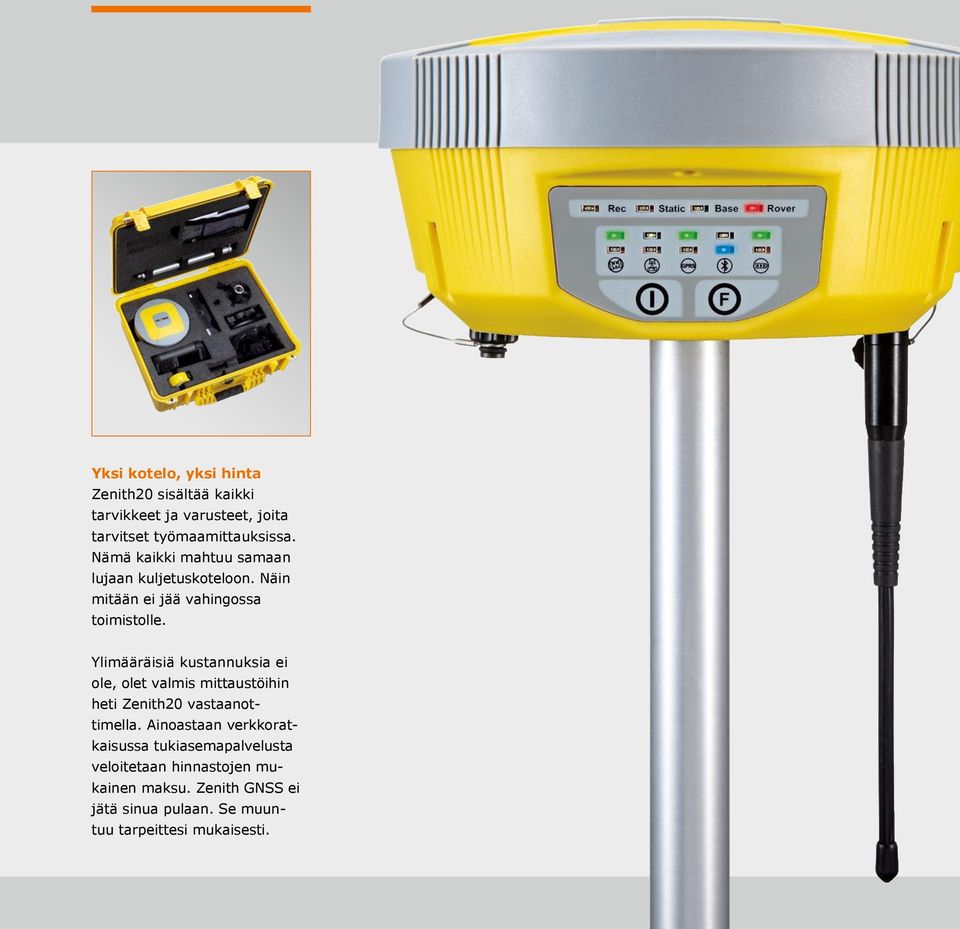

15 Yksi kotelo, yksi hinta Zenith20 sisältää kaikki tarvikkeet ja varusteet, joita tarvitset työmaamittauksissa. Nämä kaikki mahtuu samaan lujaan kuljetuskoteloon. Näin mitään ei jää vahingossa toimistolle. Ylimääräisiä kustannuksia ei ole, olet valmis mittaustöihin heti Zenith20 vastaanottimella. Ainoastaan verkkoratkaisussa tukiasemapalvelusta veloitetaan hinnastojen mukainen maksu. Zenith GNSS ei jätä sinua pulaan. Se muuntuu tarpeittesi mukaisesti.

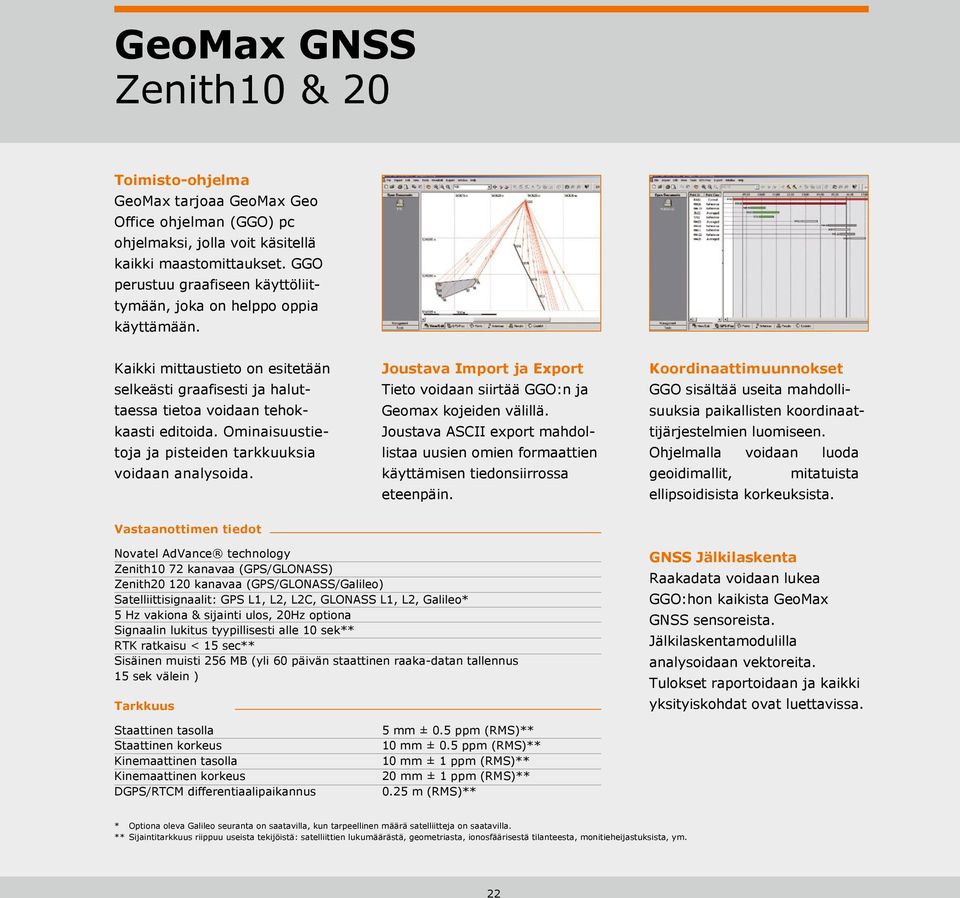

16 GeoMax GNSS Zenith10 & 20 Toimisto-ohjelma GeoMax tarjoaa GeoMax Geo Office ohjelman (GGO) pc ohjelmaksi, jolla voit käsitellä kaikki maastomittaukset. GGO perustuu graafiseen käyttöliittymään, joka on helppo oppia käyttämään. Kaikki mittaustieto on esitetään selkeästi graafisesti ja haluttaessa tietoa voidaan tehokkaasti editoida. Ominaisuustietoja ja pisteiden tarkkuuksia voidaan analysoida. Joustava Import ja Export Tieto voidaan siirtää GGO:n ja Geomax kojeiden välillä. Joustava ASCII export mahdollistaa uusien omien formaattien käyttämisen tiedonsiirrossa eteenpäin. Koordinaattimuunnokset GGO sisältää useita mahdollisuuksia paikallisten koordinaattijärjestelmien luomiseen. Ohjelmalla voidaan luoda geoidimallit, mitatuista ellipsoidisista korkeuksista. Vastaanottimen tiedot Novatel AdVance technology Zenith10 72 kanavaa (GPS/GLONASS) Zenith kanavaa (GPS/GLONASS/Galileo) Satelliittisignaalit: GPS L1, L2, L2C, GLONASS L1, L2, Galileo* 5 Hz vakiona & sijainti ulos, 20Hz optiona Signaalin lukitus tyypillisesti alle 10 sek** RTK ratkaisu < 15 sec** Sisäinen muisti 256 MB (yli 60 päivän staattinen raaka-datan tallennus 15 sek välein ) Tarkkuus GNSS Jälkilaskenta Raakadata voidaan lukea GGO:hon kaikista GeoMax GNSS sensoreista. Jälkilaskentamodulilla analysoidaan vektoreita. Tulokset raportoidaan ja kaikki yksityiskohdat ovat luettavissa. Staattinen tasolla Staattinen korkeus Kinemaattinen tasolla Kinemaattinen korkeus DGPS/RTCM differentiaalipaikannus 5 mm ± 0.5 ppm (RMS)** 10 mm ± 0.5 ppm (RMS)** 10 mm ± 1 ppm (RMS)** 20 mm ± 1 ppm (RMS)** 0.25 m (RMS)** * Optiona oleva Galileo seuranta on saatavilla, kun tarpeellinen määrä satelliitteja on saatavilla. ** Sijaintitarkkuus riippuu useista tekijöistä: satelliittien lukumäärästä, geometriasta, ionosfäärisestä tilanteesta, monitieheijastuksista, ym. 22

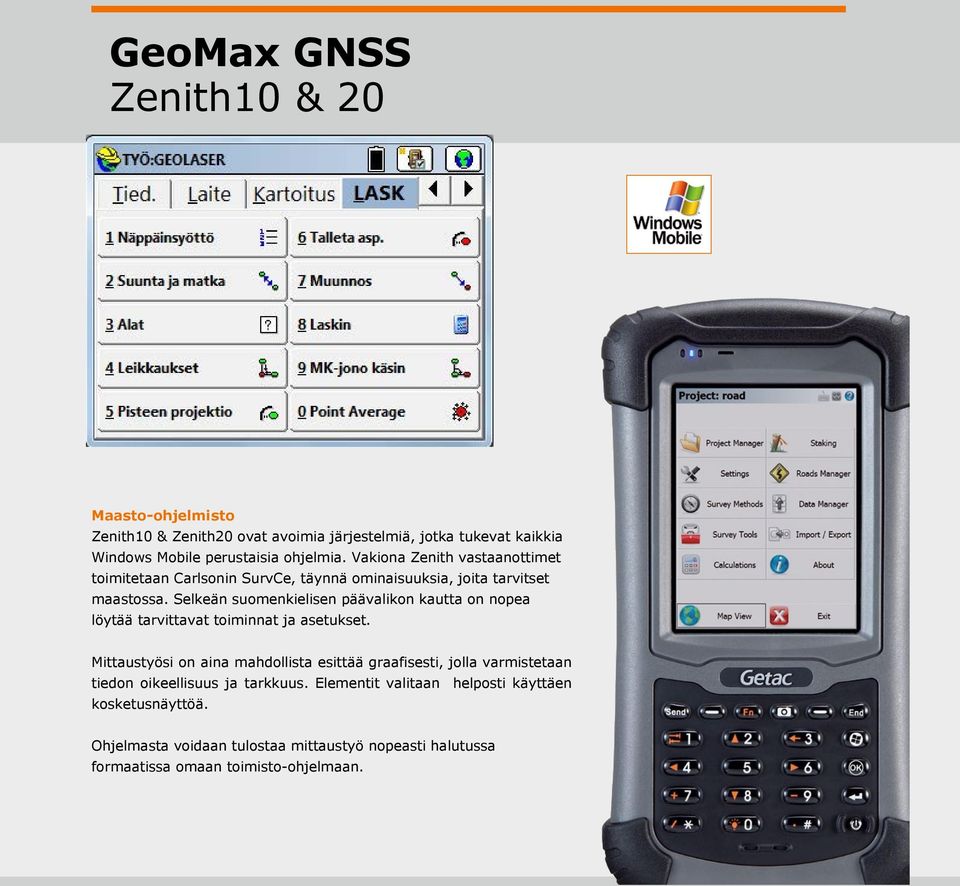

17 GeoMax GNSS Zenith10 & 20 Maasto-ohjelmisto Zenith10 & Zenith20 ovat avoimia järjestelmiä, jotka tukevat kaikkia Windows Mobile perustaisia ohjelmia. Vakiona Zenith vastaanottimet toimitetaan Carlsonin SurvCe, täynnä ominaisuuksia, joita tarvitset maastossa. Selkeän suomenkielisen päävalikon kautta on nopea löytää tarvittavat toiminnat ja asetukset. Mittaustyösi on aina mahdollista esittää graafisesti, jolla varmistetaan tiedon oikeellisuus ja tarkkuus. Elementit valitaan helposti käyttäen kosketusnäyttöä. Ohjelmasta voidaan tulostaa mittaustyö nopeasti halutussa formaatissa omaan toimisto-ohjelmaan.

18 GeoMax GPS/GNSS Zenith25 GeoMax Zenith25 on uusin RTK GNSS. Antenni/vastaanottimessa on viimeisin NovAtel teknologian mittausmoottori. Zenith25 toimii tukiasemana, staattisissa mittauksissa ja liikkuvana RTK mittauksissa. Se voidaan toimittaa radiomodemilla tai GSM/GPRS moduulilla. RTK laskenta tapahtuu antennissa ja luottevuuden takaa Sveitsiläinen laskenta-algoritmi. Sisäänrakennettu GSM antenni ja yhteensopivat akut tuovat joustavuutta jokapäiväiseen toimintaan. Zenith25 on erittäin lujarakenteinen ja täyttää ns. "Military speksit". IP68 luokitus mahdollistaa vastaanottien toiminnan pahimmissakin ympäristöissä. GeoMax Zenith25 on hinta-laatusuhteeltaan ylivoimainen kilpailijoihinsa verrattuna. "Toimii kun tarvitset". 24

19 GeoMax GPS/GNSS Zenith25 Q-Lock Teknologia Sisäinen GSM/GPRS Antenni Integroidut GSM & UHF Modulit Vastaanottimen hallinta näppäimistöltä Nopeasti vaihdettavat SIM ja microsd - kortti Tekniset tiedot Q-Lock teknologia Kanavien lukumäärä GPS seuranta GLONASS seuranta Galileo seuranta * BeiDou seuranta ** Sijaintipäivitys Hexagon konsernin tuottama korkea tarkkuus ja luotettavuustaso 120, kaksitaajuus L1, L2, L2C L1, L2 20Hz, 5Hz Lämmin/kylmä aloitus 10 s / 43 s Vastaanottimen tarkkuus*** Staattinen nopea vaaka 5 mm ± 0.5 ppm (rms) Staattinen nopea pysty 10 mm ± 0.5 ppm (rms) Staattinen pitkä vaaka 3 mm ± 0.1 ppm (rms) Staattinen pitkä pysty 3.5 mm ± 0.4 ppm (rms) Kinemaattinen vaaka Kinemaattinen pysty Tiedonsiirto Näppäimistö 10 mm ± 1 ppm (rms) 20 mm ± 1 ppm (rms) On/Off ja funktiotoiminnot LED tilan näyttö Sijainti, akku, Bluetooth, RTK vastaanotto, RTK lähetys, Muistikortti LED mittaustila Tiedon tallennus Liikkuva, tuki, staattinen Irrotettava microsd kortti (8 GB) NovAtel 120-kanavainen Vastaanotin IP68 Pöly- ja Vesitiiveys Portti datasiirtoon, ulkoiseen radioon ja virtalähteeseen Windows Mobile, kamera, kompassi & korkeusmittari, 3G mahdollisuus Q-Lock -teknologia takaa parhaan mahdollisen satelliittien seurannan ja signaalien voimakkuuden. Luotettava, muutaman sekunnin välein jatkuvasti tarkistava RTK- ratkaisu kaikkein vaativimmissa olosuhteissa mahdollistaa mittauksen paikoissa, joissa ennen ei ole RTK -tarkkuutta saavutettu. Kaikki tämä on yhdistetty vahvaan pakettiin, joka kestää jopa 2 m:n kaatumisen ja upottamisen veden alle. Datalinkit GSM/GPRS moduli UHF radiomodeemi Bluetooth TNC liitin Tiedonsiirtoportti Virtalähde Irroitettava akku Toiminta-aika Ulkoinen virtalähde 800, 900, 1800, 1900 MHz sisäinen antenni 1000 mw lähetys/vastaanotto, MHz Luokka II UHF antenni USB, sarja & ulk. virta Ladattava, 2.2 Ah / 7.4 V 8 h staattinen / 5 h liikkuva 9 V - 18 V DC Ympäristölliset ominaisuudet Koko Paino Mitat 95 mm, ø 198 mm 1.2 kg sis. akku & UHF radio Käyttölämpötila 30 C C Suojausluokka Kosteus 100% Tärinäsuojattu IP68 pöly ja vesitiivis Sietää voimakkaita tärinöitä ISO Pudotus, kaatuminen Kestää kaatumisen 2 m:n sauvalla kovaan alustaan * Optiona Galileo signaalit tulevat saataville, kun satelliitit lähettävät niitä. ** Antenni on valmis vastaanottamaan BeiDou signaaleja (optio). *** Mittaustarkkuus ja luotettavuus riippuvat useista tekijöistä kuten satelliittien lukumäärästä, geometriasta, esteistä, havantoajasta, ionosfäärin tilanteesta, monitieheijastuksista, jne. Annetut arvot perustuvat normaaleihin suotuisiin olosuhteisiin.

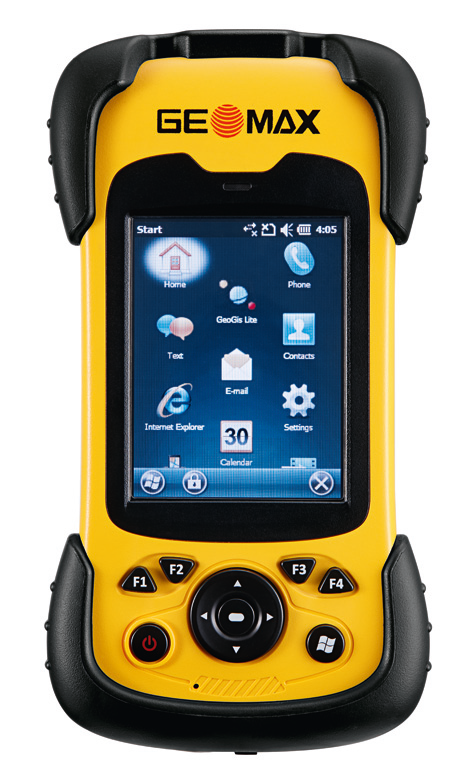

20 GeoMax GPS/GIS Zenith02 Uusin GeoMax paikannin on Zenith02. Se on pienikokoinen GPS. Zenith02 paikantimella voit tehdä paikannusta ja GIS tiedonkeruuta yhtäaikaisesti. Se on varustettu Win Mobile käyttöliittymällä. Nopea ja tehokas työkalu maastoon. Sisäänrakennettu kamera ja GSM/GPRS moduuli antavat lisäominaisuuksia maastokäyttöön. IP67 takaa luotettavan toiminnan pahoissakin olosuhteissa. Tiedot GPS kortti Hemisphere DX-2A 14 kanavainen vastaanotin Käyttölämpötila -20 C C Tarkkuus < 2,5m, SBAS < 2m Iskukestävyys Pudotus 1,5 m Näyttö 3,5 ", 240 x 320 (QVGA) Kamera 3MPix Muisti tukee 8GB MicroSD korttia Muut: Elektroninen kompassi, Tiedonsiirto Mini USB Korkeusmittari Integroitu GSM/GPRS Virtalähde sis akku Li-Ion 4,2V 3000mAh IP67, paino 0,25kg Toiminta-aika 10 tuntia tyypillisesti Bluetooth, WIFI b/g Käyttöjärjestelmä Windows Mobile 6.5 CPU 600 MHz

21 GeoMax Ohjelmisto GGO GeoMax Geo Office GeoMax Geo Office (GGO) on ideaalinen toimisto-ohjelmisto yhdistettynä GeoMax kojeisiin. Täydellinen tiedonsiirto maastosta tietokoneelle toimistoympäristöön valmiina jatkokäsittelyyn, laskentaan, CAD jalostukseen tai suora tulostus tilaajalle. Helppo käyttää Microsoft Windows perusteet osaava osaa myös helppokäyttöisen GGO ohjelmiston, jopa kokematonkin pc:n käyttäjä. Ikonien ja graafisen käyttöliittymän kautta tietoa käsitellään kuten " paina ja valitse". RINEX Tuonti/Vienti GGO tukee useita eri GNSS laitevalmistajia jälkilaskennassa käyttäen RINEX Import/Export toimintoa. Käytettäessä standardi RINEX muotoa kaikki vastaanottimet voidaan purkaa ja jälkilaskea GeoMax Geo Off ice ohjelmalla. Lisää, Visualisoi ja Editoi Mittausten käsittely käy tehokkaasti. Maastosta tullut tieto on tarkistettava ja editoitava. GGO on oikea työkalu tähän. Kun tietovirran käsittely sujuu maastosta toimisto-ohjelmiin on kaikki kohdallaan. Voit tarkentaa mittaustiedon oikeellisuuden ja tarkkuuden. Tulokset kaikista havainnoista siirtyvät GGO:lle ja ovat heti muokattavissa. Virheiden mahdollisuus minimoidaan. Jos niitä kuitenkin löytyy, niitä on helppo editoida. Jälkilaskenta ja raportointi Kun GNSS (GPS+GLONASS) jälkilaskentaa vaaditaan, GGO takaa oikean teknologian, jolla saat tuloksistasi luotettavat. Suurempaa GNSS tekniikan tuntemusta ei tarvita. Yksinkertaisesti mittaukset siirretään GGO ohjelmaan ja se prosessoi tiedon automaattisesti ja laskee vektorit. Kun tulokset ovat saatavilla ne voidaan raportoida ja esittää tilaajalle. 32

22 Pienimmän neliösumman tasoitus Tasoituslaskenta 3D pienimmän neliösumman menetelmällä on saatavilla GGO ohjelmaan. Tämä optio mahdollistaa tasoituslaskennan käytettäessä GNSS, takymetrihavaintoja ja yhdistelmähavaintoja. Tulokset tallennetaan helppolukuisessa HTML muodossa. GeoMax GGO 33

23 GeoMax Varusteet Luotettava mittaustyö vaatii luotettavat varusteet. Suosittelemme hyväksi testattuja GeoMax varusteita parhaimman tuloksen saamiseksi. Kun tarvitset hinta-laatusuhteeltaan parasta valitse GeoMax varusteet. Kohtaat laajan valikoiman erilaisia tarvikkeita jokapäiväiseen miittaukseen. Toimii kun tarvitset!. CTW100 Tukeva puujalusta kantohihnalla, 104 cm pakattuna, avattuna 166 cm, paino 5.7 kg. CTA100 Alumiininen kevyt jalusta kantohihnalla, 105 cm pakattuna, avattuna 167 cm, paino 4.5 kg. ZST101 Jalustatähti jalustoille liukkaalle alustalle. 34

24 ZST100 Teleskooppinen, kaksoisstatiivi mittaussauvoille. Yhteensopiva GeoMax sauvat ja latat. ZPT101 Teleskooppinen prismasauva, avattuna 215 cm, cm ja tuumajako. ZPC200 (5/8") Teleskooppinen hiilikuitu/alumiini antennisauva. avattuna 250 cm. ZPC201 (tappi) Teleskooppinen hiilikuitu/alumiini prismasauva. avattuna 250 cm. ZTR101 Tasausalusta ilman optista luotia, musta. ZTR103 Tasausalusta optisella luodilla, musta. ZCA102 Prisman kannatin putkitasaimella ja optisella luodilla tarkkaan keskistykseen. ZCA101 Prisman kannatin tappikiinnityksellä. 35

25 GeoMax Accessories ZTM100 Tarratähys 6 x 6 cm. Itseliimautuva mittauksiin maastossa ja teollisuudessa. ZPR100 ja ZTP100 Pyöröprisma kehyksellä ja tähyksellä, 0-vakio. ZTP100 prisma tarkkaan mittaukseen pitkillä etäisyyksillä. ZSA504 Neliosainen teleskooppilatta. Kaksi mittausasteikkoa, viivakoodi ja millimetri -jako. ZCB100 Selkähihnat kojeen kuljetuslaukkuun. ZCT102 Luja kuljetuskotelo 2 pyöröprismalle, 2 kannattimelle ja 2 tasausalustalle. ZSF301 Kaksiasteikkoinen erittäin tarkka lasikuitulatta, 3 m, 1 osainen, Viivakoodi/Easteikko cm-jako, varustettu tasaimella ja käsikahvalla. ZSE504 Latta 5 m, 4 osainen, etupuolella E-asteikko ja toisella puolella mm-jako. 36

26 ZCH201 Nopea latauslaite Li-lon akuille. Sisältää "autoadapterin". USB Muistitikku 4GB muistitikku sopii GeoMax kojeisiin. ZPM100 Liukuva miniprisma. 0-vakio prisma, sis. tasain ja 4 jatkettavaa sauvaosaa. ZBA201/ZBA200 Tehokkaat Li-Ion akut takaavat pitkän toimintaajan. ZCM101 Luotettava CF-muistikortti 256MB, suojaa tiedon vaikeissakin olosuhteissa. 37

27 GeoMax Laatujärjestelmä Turvallisuus- ja ympäristövelvoitteemme Kaikki GeoMax tuotteet ovat CE (Conformité Européenne) merkittyjä ja myös RoHS (Restriction of the use of certain hazardous substances in electrical and electronic equipment) ja WEEE (Waste from Electrical and Electronic Equipment). Laatuvelvoitteet Kansainvälinen Swiss Association for Quality and Management Systems SQS, kuten myös kansainvälinen IQNET takaavat että GeoMax AG täyttää ISO9001 vaatimukset, Laatujärjestelmä ISO14001, Ympäristölliset vaatimukset. - Sertifioitu: Koko yritys. - Sektori: Suunnittelu, valmistus, kuljetus, tuki ja laitteiden huolto, tarkkuustyökalut ja järjestelmät geomatikan, teollisuuden ja rakennusalan sovellukset. Suunniteltu kaikkiin ympäristöihin Toimii kun tarvitset! GeoMax tuotteet ovat suunniteltu kestämään kaikissa muuttuvissa olosuhteissa. GeoMax kojeet ovat rakennettu huolella ajatellen erilaisia maastoolosuhteita, joita mittaajat kohtaavat joka päivä. Sade, sumu, lumi tai kuumuus ei vaikuta GeoMax kojeisiin, voit aina jatkaa työskentelyä saadaksesi työt valmiiksi. 38

28 GeoMax Yhteystiedot Lisätietoja tuoteluettelon tuotteista tai järjestelmistä, laitedemo, tai hintatietoa ota yhteyttä Geolaser Oy. GeoMax jälleenmyyjiä on lähes joka maassa. Suomessa se on Geolaser Oy. Jäspilänkatu Kerava Tel Lisätietoa voit ladata: GeoMax:n kotisivuilta Distance meter (Reflector Mode): Laser class 1 in accordance with IEC resp. EN Laser plummet: Laser class 2 in accordance with IEC resp. EN Distance meter (Reflectorless Mode SR/LR): Laser class 3R in accordance with IEC resp. EN Windows CE and Windows 7 is a registered trademark of Microsoft Corporation. The Bluetooth word mark and logos are owned by Bluetooth SIG. NovAtel OnBoard is a registered trademark of NovAtel Inc. Other trademarks and trade names are those of their respective owners. 39

29 GeoMax esitteitä saatavilla Works when you do Works when you do Digital Level ZDL700 Series GeoMax Automatic Level ZAL300 Series Digital Theodolite Zipp02 GPS/GNSS Zenith10 & 20 Series GeoMax Automatic Level ZAL100 Series Automatic Level ZAL300 Series ZENITH10 & 20 ZENITH30 ZIPP10 GPS/GNSS Zenith30 Series GeoMax Laser Rotator ZEL400 Series Automatic Level ZAL100 Series Works when you do GeoMax Laser Rotator ZLT300/200 Series Laser Rotator ZLT300/200 Series Copyright GeoMax AG. Illustrations, descriptions and technical specifcations are not binding and may change. Printed in Switzerland / / en GeoMax AG info@geomax-positioning.com Works when you do GeoMax Digital Theodolite Zipp02 GeoMax Digital Level ZDL700 Series GPS/GNSS ZGP800 Series Total Station Zipp10 Series Works when you do Total Station Zoom20 Series Total Station Zoom30 Series GeoMax GPS ZGP800 Series ZOOM20 GeoMax GNSS Zenith10 & Zenith20 Series GeoMax GPS/GNSS Zenith30 Series ZAL300 Total Station Zoom80 Series GeoMax Total Station Zipp10 Series GeoMax Total Station Zoom20 Series ZOOM30 ZOOM80 GeoMax Total Station Zoom30 Series ZIPP02 GeoMax Total Station Zoom80 Series Laser Rotator ZEL400 Series
