1 Asentajan käsikirja Lisätarvikkeet IHB FI

2

3 Sisällys 1 Tärkeää 2 4 Asennus 8 Symbolit Merkintä Sähköasennukset 14 Takuu Tekijänoikeus Yhteystiedot 2 Toimitus ja käsittely Toimitus Käsittely Sisältö Komponentit Periaatekaavio 6 Käyttöönotto ja ohjelmointi Ohjattu ensimmäinen käyttöönotto Maa Ohjelmointi 7 Huolto Huolto Asennus 6 8 Tekniset tiedot 21 Yleistä Asennus ja sijoituspaikka 6 7 Hakemisto 22 Sisällys 1

4 1 Tärkeää Tässä käsikirjassa selostetaan asennus- ja huoltotoimenpiteitä, jotka tulisi teettää ammattilaisella. Tätä laitetta saavat käyttää yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset, aistivaraiset tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole riittävästi kokemusta tai tietoa, jos heille on opastettu tai kerrottu laitteen turvallinen käyttö ja he ymmärtävät laitteen käyttöön liittyvät vaaratekijät. Älä anna lasten leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta valvomatta. Pidätämme oikeudet rakennemuutoksiin. NIBE Symbolit HUOM! Tämä symboli merkitsee konetta tai ihmistä uhkaavaa vaaraa. Takuu Sinun ja SE-PV 3031-aurinkopaneelit myyneen yrityksen välinen suhde on kuluttajansuojalakien alainen. Täydelliset ehdot löytyvät osoitteesta Niben ja myyntiyrityksen välillä sovelletaan AA VVS -määräyksiä. Tämän mukaan Nibe myöntää myyntiyritykselle kolmen vuoden tuotetakuun. Takuu ei ole voimassa, jos laitteistoa ei ole asennettu oikein, jos osia on käsitelty varomattomasti, jos laitteisto on mitoitettu väärin tai sitä on käsitelty väärin, jos huolto on laiminlyöty tai jos laitteistoa ei muuten käsitelty yleisen käytännön mukaisesti. Takuu ei korvaa viallisen aurinkotuotteen suoraan tai epäsuorasti kiinteistölle, muille laitteistoille tai omaisuudelle aiheutuneita vahinkoja. Takuu ei korvaa virheellisestä tai puutteellisesta asennuksesta tai käsittelystä johtuvia vahinkoja. Takuu ei myöskään korvaa tulipalon, vesivahingon, vahingonteon, ilkivallan tai sään kuten lumen, myrskyn tai salaman aiheuttamia vahinkoja. Tekijänoikeus Valmistaja omistaa tämän käyttöohjeen tekijänoikeudet. Käyttöohjeen saa jäljentää, kääntää tai kopioida ainoastaan valmistajan antamalla kirjallisella luvalla. Pidätämme oikeudet tehdä muutoksia tämän käyttöohjeen erittelyihin tai kuviin ilman eri ilmoitusta. MUISTA! Tämä symboli osoittaa tärkeän tiedon, joka pitää ottaa huomioon laitteistoa hoidettaessa. VIHJE! Tämä symboli osoittaa vinkin, joka helpottaa tuotteen käsittelyä. Merkintä CE-merkintä tarkoittaa, että NIBE vakuuttaa, että tuote täyttää kaikki asianmukaisten EU-direktiivien vaatimukset. CE-merkintä on pakollinen useimmille EU:n alueella myytäville tuotteille valmistuspaikasta riippumatta. 2 Luku 1 Tärkeää

5 Yhteystiedot AT KNV Energietechnik GmbH, Gahberggasse 11, 4861 Schörfling CH CZ DE DK FI FR GB NL NO PL RU SE Tel: +43 (0) Fax: +43 (0) NIBE Wärmetechnik AG, Winterthurerstrasse 710, CH-8247 Flurlingen Tel: (52) Fax: (52) Druzstevni zavody Drazice s.r.o, Drazice 69, CZ Benatky nad Jizerou Tel: Fax: nibe@nibe.cz NIBE Systemtechnik GmbH, Am Reiherpfahl 3, Celle Tel: 05141/ Fax: 05141/ info@nibe.de Vølund Varmeteknik A/S, Member of the Nibe Group, Brogårdsvej 7, 6920 Videbæk Tel: Fax: info@volundvt.dk NIBE Energy Systems OY, Juurakkotie 3, Vantaa Puh: Fax: info@nibe.fi NIBE Energy Systems France Sarl, Zone industrielle RD 28, Rue du Pou du Ciel, Reyrieux Tel : Fax : info@nibe.fr NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, Chesterfield S41 9QG Tel: Fax: info@nibe.co.uk NIBE Energietechniek B.V., Postbus 634, NL 4900 AP Oosterhout Tel: Fax: info@nibenl.nl ABK AS, Brobekkveien 80, 0582 Oslo, Postadresse: Postboks 64 Vollebekk, 0516 Oslo Tel. sentralbord: post@abkklima.no NIBE-BIAWAR Sp. z o. o. Aleja Jana Pawła II 57, BIAŁYSTOK Tel: Fax: sekretariat@biawar.com.pl "EVAN" 17, per. Boynovskiy, Nizhny Novgorod Tel./fax info@evan.ru NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE Markaryd Tel: +46-(0) Fax: +46-(0) info@nibe.se Ellei maatasi ole tässä luettelossa, ota yhteys NIBE AB Sweden:iin tai lue lisätietoja osoitteesta Luku 1 Tärkeää 3

6 2 Toimitus ja käsittely Toimitus Tarkasta toimitushetkellä yhdessä kuljettajan kanssa seuraavat: Näkyvät vauriot (sisäänpainuneet pakkaukset jne.) Että paketteja on toimitettu oikea määrä Että erityisesti aurinkokeräimet ovat ehjät. Käsittely HUOM! Huolehdi siitä, että aurinkokennopaneeleihin ei kohdistu iskuja tai mekaanisia rasituksia. Älä nosta aurinkokennopaneeleja pakkauksesta tai liitännöistä. Älä aseta aurinkokennopaneeleja minkään päälle, joka voi vahingoittaa niitä äläkä vedä niitä sellaisen yli. Sisältö 12 kpl 32 kpl 32 kpl 32 kpl 12 kpl 38 kpl 1 kpl 8 kpl Monikiteiset piisolupaneelit Kattokoukut tiili- tai peltikattoon L-profiili (peltikatolle) Vaarnaruuvi (asennukseen peltikatolle) Asennuskisko, alumiinia, 2100 mm Aurinkopaneelien kiinnike (16 päätykiinnikettä ja 22 välikiinnikettä) Vaihtosuuntaaja ja seinäkiinnike Pistokkeet paneelien ja vaihtosuuntaajan välille (4 uros- ja 4 naaraspistoketta, kaapelit eivät sisälly) 1 kpl Pistoke invertteriltä Jos paneelit asennetaan muuhun kokoonpanoon, tarvitaan ehkä lisää asennustarvikkeita. Komponenttien tai asennustarvikkeiden tilausta varten ota yhteyttä: NIBE Energi Systems Oy PL 257, Juurakkotie Vantaa Vaihde (09) fax: (9) info@nibe.fi 4 Luku 2 Toimitus ja käsittely

7 Komponentit. LEK Kattokoukku T-ruuvilla (M8x25 mm, ruostumaton) ja itselukittuva mutteri (M8, ruostumaton) Välikiinnike Asennuskisko Päätysuojus Saumasarja niitillä L-profiili Päätykiinnike Vaarnaruuvi M10x250 mm Luku 2 Toimitus ja käsittely 5

8 3 Asennus 6 Yleistä Aurinkokeräimen saa asentaa vain pätevä asentaja. Mukana toimitetut materiaalit ovat normaaliasennuksessa tarvittavat vähimmäisvarusteet, erityistapauksissa niitä pitää täydentää. Jos olet epävarma, ota yhteys toimittajaan. Selvitä voimassa olevat normit ja määräykset ennen aurinkokeräimen asennusta ja käyttöönottoa. Vain valtuutettu asentaja saa asentaa aurinkokeräimen ja ilmoittaa sen asennuksen sähköntoimittajalle. Huomaa, että laitteistoa ei saa ottaa käyttöön, ennen kuin sähköntoimittaja on hyväksynyt sen. HUOM! Aurinkokeräimen asennus edellyttää laajamittaisia kattotöitä. Kattopäällystettä - erityisesti asuinkäytössä olevien ullakoiden kohdalla tai kun katon kaltevuus on liian pieni (suhteessa päällysteeseen) - on ehkä muutettava tuulenpaineen ja tuiskulumen aiheuttaman veden tunkeutumisen estämiseksi. Asentajan on arvioitava toimenpidetarve tapauskohtaisesti. Kattorakenteiden on kestettävä alueella esiintyvät tuuli- ja lumikuormat. Staattinen kuormitus Aurinkokeräimen saa asentaa vain kattopinnoille tai tukirakenteille, joilla on riittävän suuri kantavuus ja jotka ovat riittävän kestäviä. Katon ja kattorakenteiden staattinen kantavuus on tarvittaessa tutkittava ennen aurinkokeräinten asennusta. Erityistä huomiota on kiinnitettävä puurakenteiden kuntoon ja mahdollisuuksiin kiinnittää aurinkokeräimen kiinnikkeet rakenteisiin. Kattorakenteita on tarvittaessa vahvistettava. Koko aurinkokeräinasennus on katsastettava standardin DIN 1055 osien 4 ja 5 mukaan tai maakohtaisten määräysten mukaan alueilla, joissa esiintyy suuria lumi- ja tuulikuormia. Laskelmissa/arvioinneissa on otettava huomioon myös asennuspaikan ominaisuudet (tuulensuunta, pyörteily jne.), jos ne voivat suurentaa kuormitusta. Aurinkokeräimet on asennettava niin, että lumiesteistä tai asennuspaikan olosuhteista johtuvaa lumen kinostumista ei voi esiintyä aurinkokeräinten läheisyydessä. Aurinkokeräimet pitää asentaa vähintään 1 metrin etäisyydelle katon reunasta, jotta tuuli ei voi irrottaa aurinkokennopaneelia. Standardin DIN 1055 osan 5 mukainen asennusjärjestelmä lumialueelle II on tarkoitettu käytettäväksi alle 400 m korkeudella merenpinnasta. Kun aurinkokeräin asennetaan tiilikatolle, suosittelemme, että lumi pudotetaan kun sitä on yli 30 cm aurinkopaneelien päällä. (HUOM! Jos lumikerros on välillä sulanut ja pakkautunut niin, että sen tiheys on poikkeuksellisen suuri, lumi on ehkä tarpeen poistaa vaikka sitä ei ole 30 cm aurinkopaneelien päällä.) Jos lumi saattaa liukua paneelien päälle tai pystyssä olevien paneelien takasivuja vasten, se pitää estää asentamalla lumiesteet sopiviin paikkoihin. Varmista myös, että tiilikaton alla oleva materiaali on riittävän tukevaa kantamaan katon kiinnityspisteet. Muuten kattoa pitää vahvistaa. Asentajan täytyy arvioida tilanne ja päättää toimenpiteistä. Epävarmoissa tapauksissa tulee konsultoida rakennesuunnittelijaa. Luku 3 Asennus Suosittelemme myös, että tiilet hiotaan niin, että katon ja kattokoukkujen välillä ei esiinny pistekuormia. Limityskohdissa tiilikaton ja kannattimien alareunan välinen minimietäisyys on 3 mm. Tällä varmistetaan, että se kestää paremmin kiinnitysjärjestelmän liikkeet esiintyvien kuormien alla. Ukkosenjohdin Jos ulkoinen ukkosenjohdin on asennettu, aurinkokennopaneelit ja kattorakenteet pitää integroida niin, että aurinkokeräinkenttä on suojattu suoralta salamaniskulta. Koko aurinkokennopaneelialan pitää sijaita ukkossuojausjärjestelmän suojausalueella. Aurinkokeräimen ja suojausalueen reunan välillä on joka suunnassa oltava noin 0,5 m turvaväli. Turvaohjeet Noudata voimassa olevia katolla ja vastaavilla rakenteilla työskentelyä koskevia turvamääräyksiä. Asenna putoavilta osilta suojaavat esteet. Tämä on erityisen tärkeää korkeissa rakennuksissa ja paikoissa, joissa katon / rakennuksen alla kulkee paljon ihmisiä. Katolla työskenneltäessä on käytettä henkilökohtaisia suojavarusteita tai rakennustelineitä voimassa olevien määräysten mukaisesti. Asennuksen aikana on huolehdittava siitä, että aurinkokeräin ei voi irrota ja pudota. Pysy turvallisella etäisyydellä jännitteellisistä osista!

9 Asennus ja sijoituspaikka Söder Kuvassa esitetään auringonsäteily prosentteina globaalisäteilystä muutamille eri suuntaan oleville ja eri kaltevuuksilla oleville pinnoille. Kartassa näkyvät alueet, joilla on sama globaalisäteily, ts. auringon säteily vaakasuoralle pinnalle. Lähde: SMHI. Kuvan ja kartan avulla voidaan arvioida vuotuinen auringonsäteily aurinkokeräimen asennuspinnalle. 100 % on auringonsäteily vaakasuoralle pinnalle, joka eteläisessä Ruotsissa on kwh/vuosi. Kaltevien pintojen kulma on 45º. 1. Määritä vuotuinen auringonsäteily kartan avulla. Aurinkopaneelien sijainnista riippuen saadaan laitteistokohtainen auringonsäteily prosentteina. 2. Kerro tulos järjestelmän huipputeholla (3,12 kw). 3. Kerro tulos 2 vakiolla 0,9 energiantuotannon laskemiseen kwh/vuosi (varaus varjostukselle, likaantumiselle ja lumipeitteelle). Esimerkki: Visby, 45, asennussuunta etelä x (112/100) x 3,12 x 0,9 = 3302 kwh/vuosi Luku 3 Asennus 7

10 4 Asennus Yleiskuvaus Viereisissä kuvissa aurinkokennopaneelit SE-PV 3031 on asennettu omakotitalon katolle. HUOM! Varmista, että kattorakenteen kantavuus ja lujuus on riittävä. HUOM! Ellei alla ole riittävän tukevaa alusrakennetta kuten umpilaudoitusta tai kattotuolia kestävän kiinnityksen varmistamiseksi, kattoa pitää vahvistaa. LEK Yleiskatsaus, asennusosat Kattokoukku, ruostumaton Sauma niitillä Asennuskisko, vaaka Päätysuojus Aurinkokennopaneeli Päätykiinnike Ennen aurinkokennopaneelien asennusta 1. Asennettujen aurinkokennopaneelirivien määrä x aurinkokennopaneelien korkeus (plus aurinkokennopaneelien välinen etäisyys). 2. Asennettujen aurinkokennopaneelien pystyrivien määrä x (aurinkokennopaneelien leveys + 19 mm) + 31 mm. 3. Kattokoukkujen kiinnityspisteiden välinen vaakaetäisyys. 4. Aurinkokennopaneelien korkeus 5. Kiinnityspisteiden sijainti pystysuunnassa = 1/4 paneelin pituus. 6. Viimeisen kattokoukun ja asennuskiskon pään maksimietäisyys on 200 mm Kattokoukkujen sijainti mm mm 8 Luku 4 Asennus

11 Irrota kattotiilet Merkitse kattokoukkujen asennuspaikka liidulla. Irrota tai siirrä merkityt kattotiilet. Kattokoukkujen asennus kattotuoleihin Kiinnitä kattokoukut kattotuoleihin 3 puuruuvilla (6x80 mm). 2 ruuvilla alemmasta urasta ja 1 ruuvilla ylemmästä urasta. HUOM! Etäisyyden reunaan (X) pitää olla yhtä suuri kummallakin puolella. Kattokoukkujen asennus raakaponttiin Kiinnitä kattokoukut 6 ruostumattomalla ruuvilla (6,5x50 mm) molemmista urista. X X Ylempi ura Alempi ura Kattokoukku Raakapontti/ Kattotuoli Välilevyn asennus Kattokoukkua ei saa painaa suoraan kattotiiltä vasten. Käytä välilevyä! Raakapontti/ Kattotuoli Kattotiili Kattokoukku Välilevyn on oltava veden- ja säänkestävää materiaalia. Välilevyt Puuruuvi Rima Luku 4 Asennus 9

12 Vaarnaruuvien asennus aurinkokennopaneelien asennukseen peltikatolle 1. Tee reiät kattopeltiin tai käytä olemassa olevia reikiä 2. Kierrä vaarnaruuvi riittävän syvälle kattotuoliin (vähintään koko puukierteen verran), jotta voit asentaa tiivisteen kattopeltiä vasten. Käytä mieluusti bitumipohjaista saumausainetta, vaaditaan hiekoitetulla kattopinnalla 3. Asenna L-profiili, säädä korkeus muiden vaarnaruuvien suhteen Kattotiilien sovitus Tee kattokoukun päällä olevaan kattotiileen ura kulmahiomakoneella tai vasaralla niin, että kattotiili on alustaa vasten. Voi olla tarpeen tehdä ura alla olevaan kattotiileen. MUISTA! Älä koskaan käytä kattokoukkuja askelmina! Asennuskiskojen asennus Asennuskiskot kiinnitetään kattokoukkuihin T-ruuveilla ja lukitusmuttereilla (8 mm). MUISTA! Tarkasta, että T-ruuvin pää on pystyssä asennuskiskossa kiristyksen jälkeen. Kattokoukun soikea reikä mahdollistaa asennuskiskon optimaalisen korkeudensäädön. Asennuskiskon korkeuden säätö Säädä ensin asennetut asennuskiskot toistensa ja kattopäällysteen suhteen. Kiinnitä sitten asennuskisko kattokoukkuun kiristämällä mutteri. Kiristysmomentti Nm. 10 Luku 4 Asennus

13 Jatka asennuskiskot Paina saumapala asennuskiskoon, kunnes se kiristyy niittiä (A) vasten. Asenna seuraava asennuskisko, kunnes se kiristyy niittiä (B) vasten. Jätä 2 mm väliä pituuslaajenemisen kompensoimiseksi. MUISTA! Lämpölaajenemisen eliminoimiseksi suositellaan, että paneelijärjestelmään jätetään rako 14 m välein. Raon leveyden on oltava vähintään 20 mm. Asennuskisko Niitti Liitos 2 mm Aurinkokennopaneelien liukuesteen asentaminen ensimmäiseen (alimpaan) riviin Mitä jyrkempi katto, sitä tärkeämpää on käyttää liukuesteruuveja niin, että paneelit ovat alinta kiskoa vasten. Tämä on tarpeen vain vaakasuuntaisessa asennuskiskossa. Ennen alimpien aurinkokennopaneelien asennusta alimman rivin paneelit on varustettava liukuesteillä. 1. Kiristä ruostumattomat ruuvit M6x20 mm paneelien kiinnityspisteisiin (kierre alaspäin, katso kuva) mutterilla M6. 2. Aseta alimman rivin paneelit niin, että liukueste on asennuskiskon profiilia vasten Kuusiokantaruuvi Kuusiokantamutteri Kytkentärasia HUOM! Liukueste voidaan asentaa vain paneeleihin, joissa on asianmukaiset asennusreiät. Kuusiokantamutteri VIHJE! Liukuestettä voidaan käyttää myös asennusapuvälineenä, jotta kaikki alimman rivin paneelit saadaan samalle korkeudelle. Liukueste Kattokoukku Asennuskisko Kuusiokantaruuvi Luku 4 Asennus 11

14 Aurinkokennopaneelien asentaminen ensimmäiseen (alimpaan) riviin 1. Asenna ensimmäinen aurinkokennopaneeli asennuskiskoon 2. Kiinnitä ensimmäisen (alimman ) rivin päätykiinnike 5 mm päähän asennuskiskon päästä. 3. Varmista aurinkokennopaneeli päätykiinnikkeen ruuvilla, kiristysmomentti 8 Nm. 4. Kiinnitä asennuskiskon välikiinnike aurinkokennopaneelin oikeaan reunaan. Paina välikiinnike aurinkokennopaneelia vasten. 5. Asenna toinen aurinkokennopaneeli asennuskiskoon ja työnnä paneeli kiinni välikiinnikkeeseen. Kytke kaapeli edelliseen aurinkokennopaneeliin. Kiinnitä aurinkokennopaneelien väliset kaapelit. 6. Kiristä välikiinnike, kiristysmomentti Nm. 7. Asenna loput aurinkokennopaneelit kohtien 4-6 mukaan. 8. Kun rivin 1 viimeinen aurinkokennopaneeli on asennettu asennuskiskoon ja kytketty, asenna asennuskiskon oikea päätykiinnike. Päätykiinnikkeen ja asennuskiskon pään minimietäisyys on 5 mm. 9. Varmista aurinkokennopaneeli päätykiinnikkeen ruuvilla, kiristysmomentti 8 Nm. Päätykiinnike Asennuskisko Välikiinnike MUISTA! Kiinnitä aurinkokennopaneelien väliset kaapelit. Asenna loput rivit saman menettelyn mukaan. 12 Luku 4 Asennus

15 Asennuskiskon päätysuojuksen asennus Asenna oikea tai vasen päätysuojus asennuskiskoon. Päätysuojus, oikea Päätysuojus, vasen Luku 4 Asennus 13

16 LEK ESC SET LEK LEK 2 3 HB I JF JF HB 2 11 H1 IB 5L LEK 5 Sähköasennukset Periaatekaavio Vaihtosuuntaaja Energiankulutusmittari* (vain uudistuotannossa BBR) Oma kulutus 230 V TR HK Sähkökeskus AIA 566 LEK Aurinkokennopaneeli Energiankulutusmittari Sähköverkko Lämpöpumppu** *Energiankulutusmittari käytetyn ja tuotetun energian nettomittauksella **Periaatekytkennässä näkyy järjestelmä uutta pientaloa varten. SE-PV 3031 voidaan käyttää ilman lämpöpumppua. Aurinkopaneelin takapuolella on tehdasasennettu kytkentärasia, johon on valmiiksi kytketty plus- ja miinuskaapelit. Kaapeleissa on pikaliittimet. Paneelien ja vaihtosuuntaajan välisten kaapelien on oltava kaksoiseristettyjä ja UV-valon/säänkestäviä (HD 605/A1) Photovoltaic-kaapeli (eivät sisälly toimitukseen). 14 Luku 5 Sähköasennukset

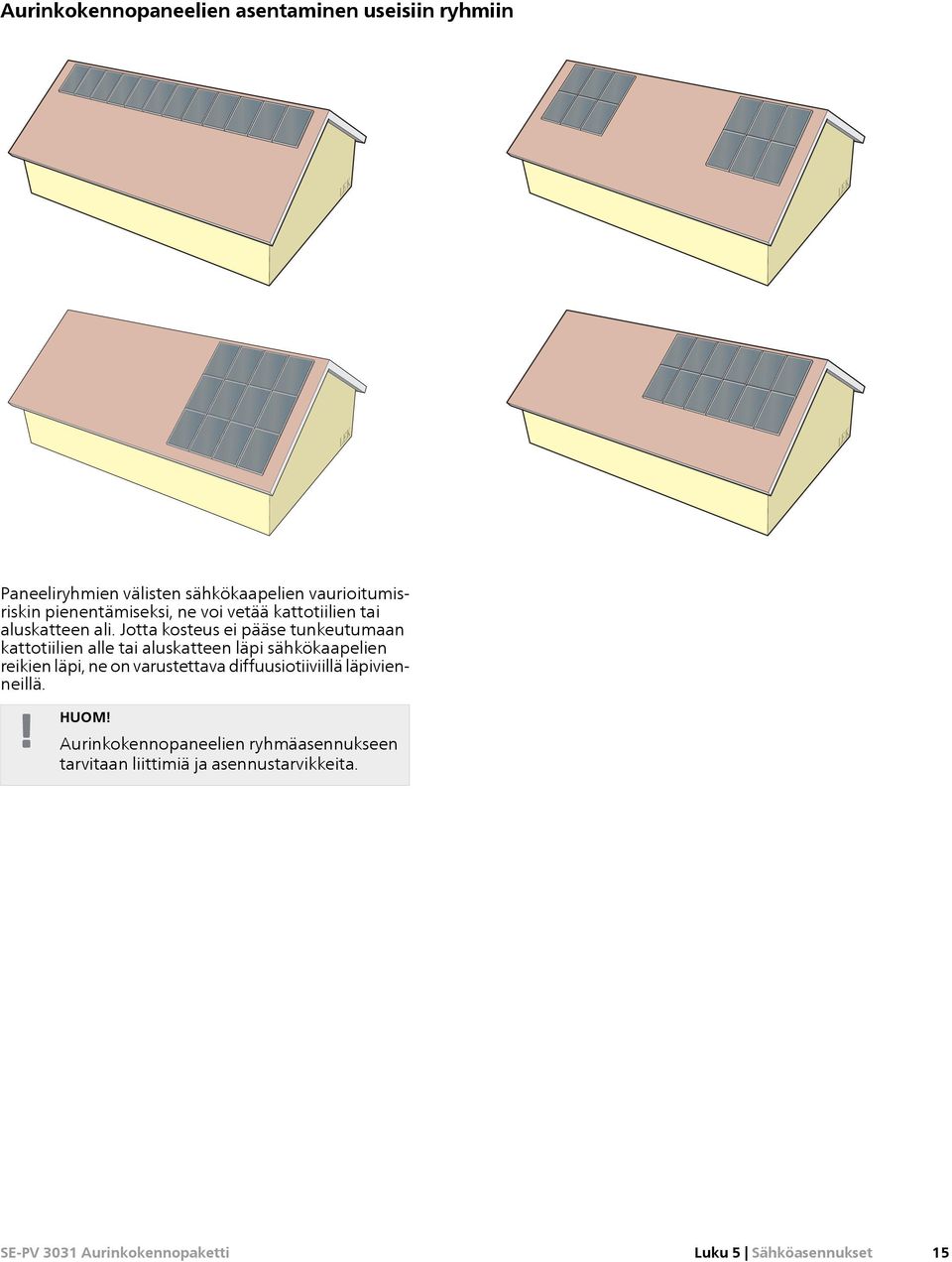

17 Aurinkokennopaneelien asentaminen useisiin ryhmiin LEK LEK LEK LEK Paneeliryhmien välisten sähkökaapelien vaurioitumisriskin pienentämiseksi, ne voi vetää kattotiilien tai aluskatteen ali. Jotta kosteus ei pääse tunkeutumaan kattotiilien alle tai aluskatteen läpi sähkökaapelien reikien läpi, ne on varustettava diffuusiotiiviillä läpivienneillä. HUOM! Aurinkokennopaneelien ryhmäasennukseen tarvitaan liittimiä ja asennustarvikkeita. Luku 5 Sähköasennukset 15

18 Vaihtosuuntaajan kytkentä Katso käyttöohje ennen vaihtosuuntaajan asennusta, kytkentää ja käyttöä. Kaapelien asennus Aurinkokennopaneelien maadoitus Aurinkokennopaneelit voidaan maadoittaa vaihtosuuntaajassa tai ulkoisessa sähkökeskuksessa. Ukkosenjohdin Lisätietoa ukkosenjohtimesta on sivulla 6 Asennus. 16 Luku 5 Sähköasennukset

19 6 Käyttöönotto ja ohjelmointi HUOM! Ennen vaihtosuuntaajan asennusta ja kytkentää katso StecaGrid :n asennus- ja käyttöohje. Ohjattu ensimmäinen käyttöönotto Käyttöönottoavustaja auttaa ensimmäisen käyttöönoton suorittamisessa. Aseta seuraavat: Näytön kieli Päiväys/aika Maa Maa Seuraava koskee maa-asetusta: Aseta vaihtosuuntaajan asennusmaa. Vaihtosuuntaaja lataa silloin kyseisen maan verkkoparametrit; lisätietoa on StecaGrid :n asennus- ja käyttöohjeessa. Maa-asetus ei vaikuta näytön kieleen. Näytön kieli asetetaan erikseen. HUOM! Maan voi valita vain kerran! Jos maa on asetettu väärin, ota yhteys asentajaan! Jos maatasi ei ole vaihtosuuntaajassa, ota yhteys toimittajaan! Luku 6 Käyttöönotto ja ohjelmointi 17

20 Ohjelmointi Käynnistä ensimmäinen käyttöönotto Näytössä näytetään ensimmäisen käyttöönoton aloitussivu. Paina pitkään. Seuraava sivu näytetään. Valitse kieli 1. Valitse kieli painamalla. 2. Paina lyhyesti. 3. Paina pitkään. Aseta päiväys 1. Valitse päiväformaatti painamalla. 2. Paina lyhyesti. Päiväysformaatti tallennetaan. 3. Paina pitkään. 4. Paina lyhyesti. Päivät vilkkuvat. 5. Muuta päivä painamalla. 6. Paina lyhyesti. Muutos tallennetaan. 7. Paina. Kuukaudet korostetaan. 8. Toista vaiheet 4-6 kuukausien osalta. 9. Paina. Vuosi korostetaan. 10. Toista vaiheet 4-6 vuosien osalta. 11. Paina pitkään. Aseta aika 1. Valitse aikaformaatti painamalla. 2. Paina lyhyesti. Aikaformaatti tallennetaan. 3. Paina pitkään. 18 Luku 6 Käyttöönotto ja ohjelmointi

21 4. Paina lyhyesti. Tunnit vilkkuvat 5. Paina. Minuutit korostetaan. 6. Paina lyhyesti. 7. Paina. Minuutit korostetaan. 8. Toista vaiheet 4-6 minuuttien osalta. 9. Paina pitkään. Aseta maa HUOM! Maan voi valita vain kerran! 1. Valitse maa painamalla. 2. Paina lyhyesti. 3. Paina pitkään. Luku 6 Käyttöönotto ja ohjelmointi 19

22 7 Huolto Huolto Aurinkokeräin on tarkastettava säännöllisesti. Tarkasta, että lasi, takapuoli ja alumiinikehys ovat ehjät. Tarkasta, että kaikki liitännät ja kaapelit ovat ehjiä ja puhtaita. Mekaanista puhdistusta ei yleensä tarvita eikä suositella. 20 Luku 7 Huolto

23 8 Tekniset tiedot PV Modul JC260M-24/Bb Nimellisteho STC (Pmpp) Nimellisjännite (Umpp) Nimellisvirta (Impp) Ulkomitat (PxLxK) Malli alumiinikehyksellä Paino aurinkokennopaneeli Pistokkeilla varustetut liitäntäkaapelit Vaihtosuuntaaja ulkomitat (PxLxK) Paino vaihtosuuntaaja Tiilikattokiinnikkeen tuotenro Peltikattokiinnikkeen tuotenro Wp V A mm kg mm mm kg ,5 8, x992x40 Anodisoitu hopea 19 2x x340x Luku 8 Tekniset tiedot 21

24 9 Asiahakemisto Asiahakemisto M Merkintä, 2 S Staattinen kuormitus, 6 Symbolit, 2 T Turvallisuusohjeita Symbolit, 2 Yhteystiedot, 3 Turvallisuustiedot Merkintä, 2 Turvaohjeet, 6 U Ukkossuojaus/potentiaalintasaus, 6 Y Yhteystiedot, 3 22 Luku 9 Asiahakemisto
