1 Asentajan käsikirja Lisätarvikkeet IHB FI

2

3 Sisällys 1 Tärkeää Symbolit Merkintä Kierrätys Tekijänoikeus 2 Toimitus ja käsittely Toimitus Käsittely Sisältö Komponentit. 3 Asennus Yleistä Asennus ja sijoituspaikka 4 Asennus 5 Sähköasennukset Periaatekaavio 6 Käyttöönotto ja ohjelmointi Ohjattu ensimmäinen käyttöönotto Maa Ohjelmointi 7 Huolto Huolto 8 Tekniset tiedot Asiahakemisto Yhteystiedot Sisällys 3

4 1 Tärkeää Tässä käsikirjassa selostetaan asennus- ja huoltotoimenpiteitä, jotka tulisi teettää ammattilaisella. Tätä laitetta saavat käyttää yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset, aistivaraiset tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole riittävästi kokemusta tai tietoa, jos heille on opastettu tai kerrottu laitteen turvallinen käyttö ja he ymmärtävät laitteen käyttöön liittyvät vaaratekijät. Älä anna lasten leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta valvomatta. Pidätämme oikeudet rakennemuutoksiin. NIBE Kierrätys Anna tuotteen asentaneen asentajan tai jäteaseman huolehtia pakkauksen hävittämisestä. Kun tuote poistetaan käytöstä, sitä ei saa hävittää tavallisen talousjätteen mukana. Se tulee toimittaa jäteasemalle tai jälleenmyyjälle, joka tarjoaa tämäntyyppisen palvelun. Tuotteen asianmukaisen hävittämisen laiminlyönti aiheuttaa käyttäjälle voimassa olevan lainsäädännön mukaiset hallinnolliset seuraamukset. Tekijänoikeus Valmistaja omistaa tämän käyttöohjeen tekijänoikeudet. Käyttöohjeen saa jäljentää, kääntää tai kopioida ainoastaan valmistajan antamalla kirjallisella luvalla. Pidätämme oikeudet tehdä muutoksia tämän käyttöohjeen erittelyihin tai kuviin ilman eri ilmoitusta. Symbolit HUOM! Tämä symboli merkitsee ihmistä tai konetta uhkaavaa vaaraa. MUISTA! Tämä symboli osoittaa tärkeän tiedon, joka pitää ottaa huomioon laitteistoa hoidettaessa. VIHJE! Tämä symboli osoittaa vinkin, joka helpottaa tuotteen käsittelyä. Merkintä CE-merkintä tarkoittaa, että NIBE vakuuttaa, että tuote täyttää kaikki asianmukaisten EU-direktiivien vaatimukset. CE-merkintä on pakollinen useimmille EU:n alueella myytäville tuotteille valmistuspaikasta riippumatta. 4 Luku 1 Tärkeää

5 2 Toimitus ja käsittely Toimitus Tarkasta toimitushetkellä yhdessä kuljettajan kanssa seuraavat: Näkyvät vauriot (sisäänpainuneet pakkaukset jne.) Että paketteja on toimitettu oikea määrä Että erityisesti aurinkokennopaneelit ovat ehjät. Käsittely HUOM! Huolehdi siitä, että aurinkokennopaneeleihin ei kohdistu iskuja tai mekaanisia rasituksia. Älä nosta aurinkokennopaneeleja pakkauksesta tai liitännöistä. Älä aseta aurinkokennopaneeleja minkään päälle, joka voi vahingoittaa niitä äläkä vedä niitä sellaisen yli. Sisältö Materiaali PV kw PV kw PV kw Monikiteiset piisolupaneelit 12 kpl 22 kpl 36 kpl Vaihtosuuntaaja ja seinäkiinnike 1 kpl 1 kpl 1 kpl Kattokiinnikkeet tiilikattoa, peltikattoa, konesaumapeltikattoa tai huopakattoa varten, (ei sisällä asennusruuveja) 32 kpl 64 kpl 96 kpl Al-kiskot, 2,1 metriä 12 kpl 22 kpl 36 kpl Kiinnikkeet aurinkopaneeleille (päätykiinnikkeet) 16 kpl 32 kpl 48 kpl Kiinnikkeet aurinkopaneeleille (keskikiinnikkeet) 22 kpl 44 kpl 70 kpl Liittimet paneelien ja vaihtosuuntaajan välille, uros + naaras (kaapelit eivät sisälly) kpl kpl kpl Liitin vaihtosuuntaajasta 1 kpl 1 kpl 1 kpl Liittimillä varustettu sähkökaapeli 14 metriä 1 kpl 2 kpl 4 kpl Jos paneelit asennetaan muuhun kokoonpanoon, tarvitaan ehkä lisää asennustarvikkeita. Komponenttien tai asennustarvikkeiden tilausta varten ota yhteyttä: NIBE Energi Systems Oy PL 257, Juurakkotie Vantaa Vaihde (09) fax: (9) info@nibe.fi Luku 2 Toimitus ja käsittely 5

6 Komponentit. Kattokiinnike tiilikatto Kattokiinnike huopakatto Kattokiinnike konesaumapeltikatto Kattokiinnike peltikatto LEK Asennuskisko Välikiinnike Saumaprofiili L-profiili LEK Päätykiinnike 6 Luku 2 Toimitus ja käsittely

7 3 Asennus Yleistä Aurinkokeräimen saa asentaa vain pätevä asentaja. Mukana toimitetut materiaalit ovat normaaliasennuksessa (ks. sivu 17) tarvittavat varusteet, erityistapauksissa niitä pitää täydentää. Jos olet epävarma, ota yhteys toimittajaan. Selvitä voimassa olevat normit ja määräykset ennen aurinkokeräimen asennusta ja käyttöönottoa. Vain valtuutettu asentaja saa asentaa aurinkokeräimen. Huomaa, että järjestelmästä pitää tehdä pien-/mikrotuotantohakemus sähköverkon omistajalle ja että järjestelmää ei saa ottaa käyttöön ennen kuin hakemus on hyväksytty. HUOM! Aurinkokeräimen asennus edellyttää laajamittaisia kattotöitä. Kattopäällystettä - erityisesti asuinkäytössä olevien ullakoiden kohdalla tai kun katon kaltevuus on liian pieni (suhteessa päällysteeseen) - on ehkä muutettava tuulenpaineen ja tuiskulumen aiheuttaman veden tunkeutumisen estämiseksi. Asentajan on arvioitava toimenpidetarve tapauskohtaisesti. Kattorakenteiden on kestettävä alueella esiintyvät tuuli- ja lumikuormat. Staattinen kuormitus Aurinkokeräimen saa asentaa vain kattopinnoille tai tukirakenteille, joilla on riittävän suuri kantavuus ja jotka ovat riittävän kestäviä. Katon ja kattorakenteiden staattinen kantavuus on tarvittaessa tutkittava ennen aurinkokeräinten asennusta. Erityistä huomiota on kiinnitettävä puurakenteiden kuntoon ja mahdollisuuksiin kiinnittää aurinkokeräimen kiinnikkeet rakenteisiin. Kattorakenteita on tarvittaessa vahvistettava. Koko aurinkokeräinasennus on katsastettava standardin DIN 1055 osien 4 ja 5 mukaan tai maakohtaisten määräysten mukaan alueilla, joissa esiintyy suuria lumi- ja tuulikuormia. Laskelmissa/arvioinneissa on otettava huomioon myös asennuspaikan ominaisuudet (tuulensuunta, pyörteily jne.), jos ne voivat suurentaa kuormitusta. Aurinkokeräimet on asennettava niin, että lumiesteistä tai asennuspaikan olosuhteista johtuvaa lumen kinostumista ei voi esiintyä aurinkokeräinten läheisyydessä. Aurinkokeräimet pitää asentaa vähintään 1 metrin etäisyydelle katon reunasta ja 0,2 metrin etäisyydelle katon harjasta ja räystäästä, jotta tuuli ei voi irrottaa aurinkokennopaneelia. Standardin DIN 1055 osan 5 mukainen asennusjärjestelmä lumialueelle II on tarkoitettu käytettäväksi alle 400 m korkeudella merenpinnasta. Kun aurinkopaneelit asennetaan tiilikatolle, suosittelemme, että lumi pudotetaan kun sitä on yli 30 cm aurinkopaneelien päällä (HUOM! Jos lumikerros on välillä sulanut ja pakkautunut niin, että sen tiheys on poikkeuksellisen suuri, lumi on ehkä tarpeen poistaa vaikka sitä ei ole 30 cm aurinkopaneelien päällä.) Jos lumi saattaa liukua paneelien päälle tai pystyssä olevien paneelien takasivuja vasten, se pitää estää asentamalla lumiesteet sopiviin paikkoihin. Varmista myös, että tiilikaton alla oleva materiaali on riittävän tukevaa kantamaan katon kiinnityspisteet. Muuten kattoa pitää vahvistaa. Asentajan täytyy arvioida tilanne ja päättää toimenpiteistä. Epävarmoissa tapauksissa tulee konsultoida rakennesuunnittelijaa. Suosittelemme myös, että tiilet hiotaan niin, että katon ja kattokoukkujen välillä ei esiinny pistekuormia. Limityskohdissa tiilikaton ja kannattimien alareunan välinen minimietäisyys on 3 mm. Tällä varmistetaan, että se kestää paremmin kiinnitysjärjestelmän liikkeet esiintyvien kuormien alla. Ukkosenjohdin Jos ulkoinen ukkosenjohdin on asennettu, aurinkokennopaneelit ja kattorakenteet pitää integroida niin, että aurinkokeräinkenttä on suojattu suoralta salamaniskulta. Koko aurinkokennopaneelialan pitää sijaita ukkossuojausjärjestelmän suojausalueella. Aurinkokeräimen ja suojausalueen reunan välillä on joka suunnassa oltava noin 0,5 m turvaväli. Turvaohjeet Noudata voimassa olevia katolla ja vastaavilla rakenteilla työskentelyä koskevia turvamääräyksiä. Asenna putoavilta osilta suojaavat esteet. Tämä on erityisen tärkeää korkeissa rakennuksissa ja paikoissa, joissa katon / rakennuksen alla kulkee paljon ihmisiä. Katolla työskenneltäessä on käytettä henkilökohtaisia suojavarusteita tai rakennustelineitä voimassa olevien määräysten mukaisesti. Asennuksen aikana on huolehdittava siitä, että aurinkokeräin ei voi irrota ja pudota. Pysy turvallisella etäisyydellä jännitteellisistä osista! Luku 3 Asennus 7

8 Asennus ja sijoituspaikka Etelä Yllä olevassa kuvassa esitetään auringonsäteily prosentteina globaalisäteilystä muutamille eri suuntaan oleville ja eri kaltevuuksilla oleville pinnoille. Kartassa näkyvät alueet, joilla on sama globaalisäteily, ts. auringon säteily vaakasuoralle pinnalle. Lähde: SMHI. Kuvan ja kartan avulla voidaan arvioida vuotuinen auringonsäteily aurinkokeräimen asennuspinnalle. 100 % on auringonsäteily vaakasuoralle pinnalle, joka eteläisessä Suomessa on kwh/m² vuodessa. Kaltevien pintojen kulma on 45º. 1. Määritä vuotuinen auringonsäteily kartan avulla. Aurinkopaneelien sijainnista riippuen saadaan laitteistokohtainen auringonsäteily prosentteina. 2. Kerro tulos järjestelmän huipputeholla (3,12, 5,72, 9,36 kw). 3. Kerro tulos 2 vakiolla 0,9 energiantuotannon laskemiseen kwh/vuosi (varaus varjostukselle, likaantumiselle ja lumipeitteelle). Esimerkki: Visby, 45, asennussuunta etelä x (112/100) x 3,12 x 0,9 = 3302 kwh/vuosi 8 Luku 3 Asennus

9 4 Asennus Yleiskuvaus Kuvassa näkyy asennettuna omakotitalon katolle. HUOM! Varmista, että kattorakenteen kantavuus ja lujuus on riittävä. HUOM! Ellei alla ole riittävän tukevaa alusrakennetta kuten umpilaudoitusta tai kattotuolia kestävän kiinnityksen varmistamiseksi, kattoa pitää vahvistaa. LEK Yleiskatsaus, asennusosat Kattokoukku, ruostumaton Sauma niitillä Asennuskisko, vaaka Aurinkokennopaneeli Päätykiinnike Ennen aurinkokennopaneelien asennusta 1. Asennettujen aurinkokennopaneelirivien määrä x aurinkokennopaneelien korkeus (plus aurinkokennopaneelien välinen etäisyys). 2. Asennettujen aurinkokennopaneelien pystyrivien määrä x (aurinkokennopaneelien leveys + 24 mm) + 31 mm. 3. Kattokoukkujen kiinnityspisteiden välinen vaakaetäisyys. 4. Aurinkokennopaneelien korkeus 5. Kiinnityspisteiden sijainti pystysuunnassa = 1/4 paneelin pituus. 6. Viimeisen kattokoukun ja asennuskiskon pään maksimietäisyys on 200 mm Kattokoukkujen sijainti mm Luku 4 Asennus 9

10 Irrota kattotiilet Merkitse kattokoukkujen asennuspaikka liidulla. Irrota tai siirrä merkityt kattotiilet. Kattokoukkujen asennus kattotuoleihin Kiinnitä kattokoukut kattotuoleihin 3 puuruuvilla (6x80 mm). 2 ruuvilla alemmasta urasta ja 1 ruuvilla ylemmästä urasta. HUOM! Etäisyyden reunaan (X) pitää olla yhtä suuri kummallakin puolella. Kattokoukkujen asennus raakaponttiin X X Kiinnitä kattokoukut 6 ruostumattomalla ruuvilla (6,5x50 mm) molemmista urista. Ylempi ura Alempi ura Kattokoukku Raakapontti/ Kattotuoli Välilevyn asennus Kattokoukkua ei saa painaa suoraan kattotiiltä vasten. Käytä välilevyä! Raakapontti/ Kattotuoli Kattotiili Kattokoukku Välilevyn on oltava veden- ja säänkestävää materiaalia. Välilevyt Puuruuvi Rima 10 Luku 4 Asennus

11 Kattotiilien sovitus Tee kattokoukun päällä olevaan kattotiileen ura kulmahiomakoneella tai vasaralla niin, että kattotiili on alustaa vasten. Voi olla tarpeen tehdä ura alla olevaan kattotiileen. Vaarnaruuvien asennus aurinkokennopaneelien asennukseen peltikatolle 1. Tee reiät kattopeltiin tai käytä olemassa olevia reikiä 2. Kierrä vaarnaruuvi riittävän syvälle kattotuoliin (vähintään koko puukierteen verran), jotta voit asentaa tiivisteen kattopeltiä vasten. Käytä mieluusti bitumipohjaista saumausainetta, vaaditaan hiekoitetulla kattopinnalla 3. Asenna L-profiili, säädä korkeus muiden vaarnaruuvien suhteen Kiinnikkeiden asennus aurinkokennopaneelien asennukseen konesaumapeltikatolle 1. Asenna kiinnikkeet katolle voimassa olevien määräysten ja käytäntöjen mukaisesti 2. Asenna L-profiili M10 ruuveilla, aluslevyillä ja muttereilla. Ruuvi M10 Aluslevy L-profiili Kiinnike LEK Mutteri M10 Kiinnikkeiden asennus aurinkokennopaneelien asennukseen huopakatolle LEK Ruuvi x Asenna pelti katolle voimassa olevien määräysten ja käytäntöjen mukaisesti. Täkkipultti M10 Luku 4 Asennus 11

12 2. Asenna L-profiili täkkipultille M10 mutterilla. Mutteri M10 L-profiili Kumialuslevy Tiivistekangas MUISTA! Täkkipultti asennetaan alakautta ennen kuin pelti kiinnitetään kattoon. LEK Täkkipultti M10 MUISTA! Älä koskaan käytä kattokoukkuja askelmina! Asennuskiskojen asennus Asennuskiskot kiinnitetään kattokoukkuihin T-ruuveilla ja lukitusmuttereilla (8 mm). MUISTA! Tarkasta, että T-ruuvin pää on pystyssä asennuskiskossa kiristyksen jälkeen. Kattokoukun soikea reikä mahdollistaa asennuskiskon optimaalisen korkeudensäädön. Asennuskiskon korkeuden säätö Säädä ensin asennetut asennuskiskot toistensa ja kattopäällysteen suhteen. Kiinnitä sitten asennuskisko kattokoukkuun kiristämällä mutteri. Kiristysmomentti Nm. 12 Luku 4 Asennus

13 Jatka asennuskiskot Paina saumapala asennuskiskoon, kunnes se kiristyy niittiä (A) vasten. Asenna seuraava asennuskisko, kunnes se kiristyy niittiä (B) vasten. Jätä 2 mm väliä pituuslaajenemisen kompensoimiseksi. Asennuskisko Niitti Liitos 2 mm Aurinkokennopaneelien asentaminen ensimmäiseen (alimpaan) riviin 1. Asenna ensimmäinen aurinkokennopaneeli asennuskiskoon 2. Kiinnitä ensimmäisen (alimman ) rivin päätykiinnike 5 mm päähän asennuskiskon päästä. 3. Varmista aurinkokennopaneeli päätykiinnikkeen ruuvilla, kiristysmomentti 8 Nm. 4. Kiinnitä asennuskiskon välikiinnike aurinkokennopaneelin oikeaan reunaan. Paina välikiinnike aurinkokennopaneelia vasten. 5. Asenna toinen aurinkokennopaneeli asennuskiskoon ja työnnä paneeli kiinni välikiinnikkeeseen. Kytke kaapeli edelliseen aurinkokennopaneeliin. Kiinnitä aurinkokennopaneelien väliset kaapelit. 6. Kiristä välikiinnike, kiristysmomentti Nm. 7. Asenna loput aurinkokennopaneelit kohtien 4-6 mukaan. 8. Kun rivin 1 viimeinen aurinkokennopaneeli on asennettu asennuskiskoon ja kytketty, asenna asennuskiskon oikea päätykiinnike. Päätykiinnikkeen ja asennuskiskon pään minimietäisyys on 5 mm. 9. Varmista aurinkokennopaneeli päätykiinnikkeen ruuvilla, kiristysmomentti 8 Nm. MUISTA! Kiinnitä aurinkokennopaneelien väliset kaapelit. MUISTA! Asenna paluukaapeli paneelien asennuksen yhteydessä. Katso kohta Sähköasennus/Kaapelien asennus. Päätykiinnike Asennuskisko Välikiinnike Luku 4 Asennus 13

14 Asenna loput rivit saman menettelyn mukaan. 14 Luku 4 Asennus

15 ESC SET 5 Sähköasennukset Periaatekaavio Oma kulutus 230 V Vaihtosuuntaaja TR HK Sähkökeskus HB I JF JF HB 2 11 H1 IB 5L AIA 566 LEK LEK * Aurinkokennot LEK *Poikkeus 3 kw 1-vaihe Energiankulutusmittari Sähköverkko HUOM! Sähköasennukset ja mahdolliset huollot saa tehdä vain valtuutetun sähköasentajan valvonnassa ja voimassa olevien sähköturvallisuusmääräysten mukaisesti. Aurinkopaneelin takapuolella on tehdasasennettu kytkentärasia, johon on valmiiksi kytketty plus- ja miinuskaapelit. Kaapeleissa on pikaliittimet. Paneelien ja vaihtosuuntaajan välisten kaapelien on oltava kaksoiseristettyjä ja UV-valon/säänkestäviä 4 mm² Photovoltaic-kaapeleita 100 m pituuteen saakka (eivät sisälly toimitukseen). Vaihtoehto 3 kw: Kaikki paneelit kytketään sarjaan. Vaihtoehto 6 kw: Kaikki paneelit kytketään sarjaan. Vaihtoehto 9 kw: Paneelit kytketään kahteen yhtä suureen sarjaan. DC-kaapelien pistokkeiden asennus Pakettiin sisältyvät MC-4 tyyppiset DC-liittimet. 1. Asenna ensin hylsy kaapeliin puristuspihdeillä. Kuori kaapelista n. 10 mm. 2. Työnnä hylsyä liittimeen, kunnes kuuluu selkeä naksahdus. 3. Kiristä ruuvi. 3 ja 6 kw pakettien vaihtosuuntaajia varten toimitukseen sisältyvät myös Sunclix-tyyppiset DC-liittimet. 1. Työnnä kuorittu kaapeli liittimeen. Kuori kaapelista n. 10 mm. 2. Sulje jousilukko. 3. Työnnä sisäke liittimeen. 4. Kiristä ruuvi Molemmat liitintyypit irrotetaan ruuvitaltalla. Luku 5 Sähköasennukset 15

16 Aurinkokennopaneelien asentaminen useisiin ryhmiin Esimerkki mahdollisista 12 paneelin yhdistelmistä: Paneeliryhmien välisten sähkökaapelien vaurioitumisriskin pienentämiseksi, ne voi vetää kattotiilien tai aluskatteen ali. Jotta kosteus ei pääse tunkeutumaan kattotiilien alle tai aluskatteen läpi sähkökaapelien reikien läpi, ne on varustettava diffuusiotiiviillä läpivienneillä. HUOM! Aurinkokennopaneelien asennukseen muihin ryhmiin tarvitaan lisää liittimiä ja asennustarvikkeita. 16 Luku 5 Sähköasennukset

17 Vaihtosuuntaajan kytkentä Katso käyttöohje ennen vaihtosuuntaajan asennusta, kytkentää ja käyttöä. Kaapelien asennus Mukana toimitetaan liittimillä varustettu kaapeli (14 m), jota voidaan käyttää kattoasennuksessa. Aurinkokennopaneelien maadoitus Aurinkokennopaneelit on maadoitettava vaihtosuuntaajassa tai ulkoisessa sähkökeskuksessa. Ukkosenjohdin Lisätietoa ukkosenjohtimesta on sivulla 8 Asennus. Luku 5 Sähköasennukset 17

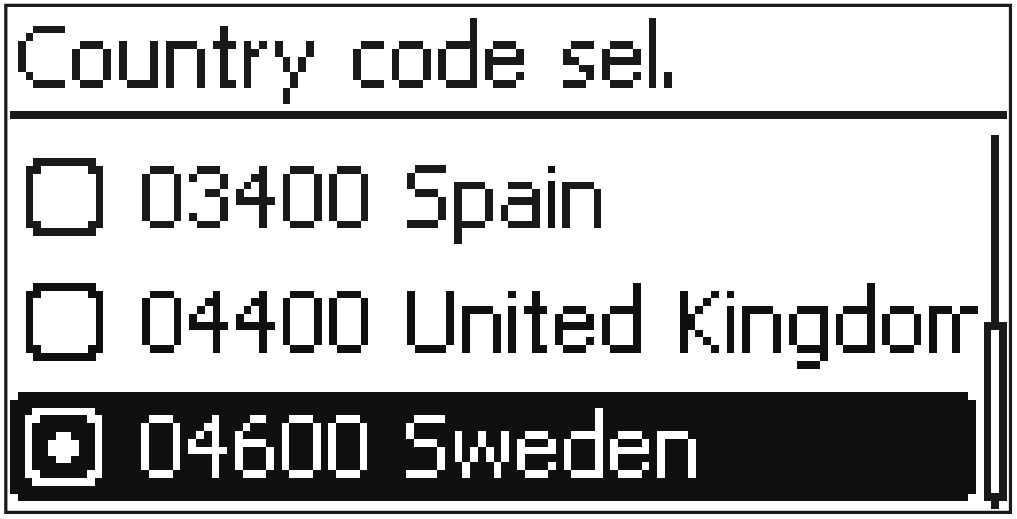

18 6 Käyttöönotto ja ohjelmointi HUOM! Vaihtosuuntaajan asennus ja kytkentä on selostettu vaihtosuuntaajan asennus- ja käyttöohjeessa. Ohjattu ensimmäinen käyttöönotto Käyttöönottoavustaja auttaa ensimmäisen käyttöönoton suorittamisessa. Aseta seuraavat: Näytön kieli Päiväys/aika Maa Maa Seuraava koskee maa-asetusta: Aseta vaihtosuuntaajan asennusmaa. Vaihtosuuntaaja lataa silloin kyseisen maan verkkoparametrit; lisätietoa on vaihtosuuntaajan asennus- ja käyttöohjeessa. Maa-asetus ei vaikuta näytön kieleen. Näytön kieli asetetaan erikseen. HUOM! Maan voi valita vain kerran! Jos maa on asetettu väärin, ota yhteys asentajaan! Jos maatasi ei ole vaihtosuuntaajassa, ota yhteys toimittajaan! 18 Luku 6 Käyttöönotto ja ohjelmointi

19 Ohjelmointi Käynnistä ensimmäinen käyttöönotto Valikoissa liikutaan näiden painikkeiden avulla, joiden toiminnot ovat: Nuolinäppäimet siirtävät kohdistinta ylös, alas ja sivuille. Vahvistaa valikossa tehdyn valinnan. Esc Peruuttaa yhden askeleen valikkopuussa. 1 st commissioning Language Date format Date Time format Time Country selection Finish Näytössä näytetään ensimmäisen käyttöönoton aloitussivu. 1. Paina lyhyesti, vahvista kieli. Valitse kieli Esc 1. Valitse kieli painamalla. 2. Paina lyhyesti, vahvista valittu kieli. 3. Paina, takaisin valikkopuuhun. 1. Paina, "Date format" korostetaan. 2. Paina lyhyesti, vahvista valinta. Aseta päiväys Esc 1. Valitse päiväformaatti painamalla (esim. päivä, kuukausi, vuosi). 2. Paina lyhyesti. Päiväysformaatti tallennetaan. 3. Paina, takaisin valikkopuuhun. 1. Paina, "Date setting" korostetaan. 2. Paina lyhyesti, vahvista valinta. Esc 1. Paina lyhyesti, päivä vilkkuu. 2. Muuta päivä painamalla. 3. Paina lyhyesti, muutos tallennetaan. 4. Paina, kuukaudet korostetaan. 5. Toista vaiheet 1-3 kuukausien osalta. 6. Paina, vuosiluku korostetaan. 7. Toista vaiheet 1-3 vuosien osalta. 8. Paina, takaisin valikkopuuhun. 1. Paina, "Time format" korostetaan. 2. Paina lyhyesti, vahvista valinta. Luku 6 Käyttöönotto ja ohjelmointi 19

20 Aseta aika Esc 1. Valitse aikaformaatti painamalla (12h tai 24h). 2. Paina lyhyesti, valittu aikaformaatti tallennetaan. 3. Paina, takaisin valikkopuuhun. 1. Paina. "Time" korostetaan. 2. Paina lyhyesti, vahvista valinta. Esc 1. Paina lyhyesti, tuntilukema vilkkuu. 2. Paina, tuntilukema vaihtuu. 3. Paina lyhyesti, valittu tuntilukema tallennetaan. 4. Paina, minuuttilukema korostetaan. 5. Paina lyhyesti, minuuttilukema vilkkuu. 6. Paina, minuuttilukema vaihtuu. 7. Paina lyhyesti, valittu minuuttilukema tallennetaan. 8. Paina, takaisin valikkopuuhun. 1. Paina. "Country code sel." korostetaan. 2. Paina lyhyesti, vahvista valinta. Aseta maa HUOM! Maan voi valita vain kerran! 1. Valitse maa painamalla. Esc 2. Paina lyhyesti, valittu maa tallennetaan. 3. Paina, takaisin valikkopuuhun. "Entry OK" "Ruotsi" Esc 1. Paina 1 sekunnin ajan. 1. Paina lyhyesti. 2. Paina, takaisin valikkopuuhun. 1. Paina. "Suomi" korostetaan. "Suomi" 1. Paina lyhyesti. "All settings correct" 1. Paina 1 sekunnin ajan. 20 Luku 6 Käyttöönotto ja ohjelmointi

21 7 Huolto Huolto Aurinkokeräin on tarkastettava säännöllisesti. Tarkasta, että lasi, takapuoli ja alumiinikehys ovat ehjät. Tarkasta, että kaikki liitännät ja kaapelit ovat ehjiä ja puhtaita. Mekaanista puhdistusta ei yleensä tarvita eikä suositella. Luku 7 Huolto 21

22 8 Tekniset tiedot PV kw PV kw PV kw Aurinkokennopaneeli Nimellisteho STC (Pmpp) Wp 260 Nimellisjännite (Umpp) V 30,4 Nimellisvirta (Impp) A 8,56 Maksimivirta Ampeeria Teho V Kotelointiluokka IP Ulkomitat (PxLxK) mm 1638x982x40 Malli alumiinikehyksellä Anodisoitu hopea Paino aurinkokennopaneeli kg 19 Pistokkeilla varustetut liitäntäkaapelit mm 2x1000 Vaihtosuuntaaja Vaihtosuuntaaja ulkomitat (PxLxK) mm 608x340x x400x225 Paino vaihtosuuntaaja kg 9 42 Tuotenro Nro Luku 8 Tekniset tiedot

23 9 Asiahakemisto Asiahakemisto M Merkintä, 4 S Staattinen kuormitus, 7 Symbolit, 4 T Turvallisuusohjeita Symbolit, 4 Turvallisuustiedot Merkintä, 4 Turvaohjeet, 7 U Ukkossuojaus/potentiaalintasaus, 7 Luku 9 Asiahakemisto 23
