Asentajan käsikirja VPB 200. Varaajasäiliö IHB FI LEK

Transkriptio

1 LEK Asentajan käsikirja Varaajasäiliö IHB FI

2

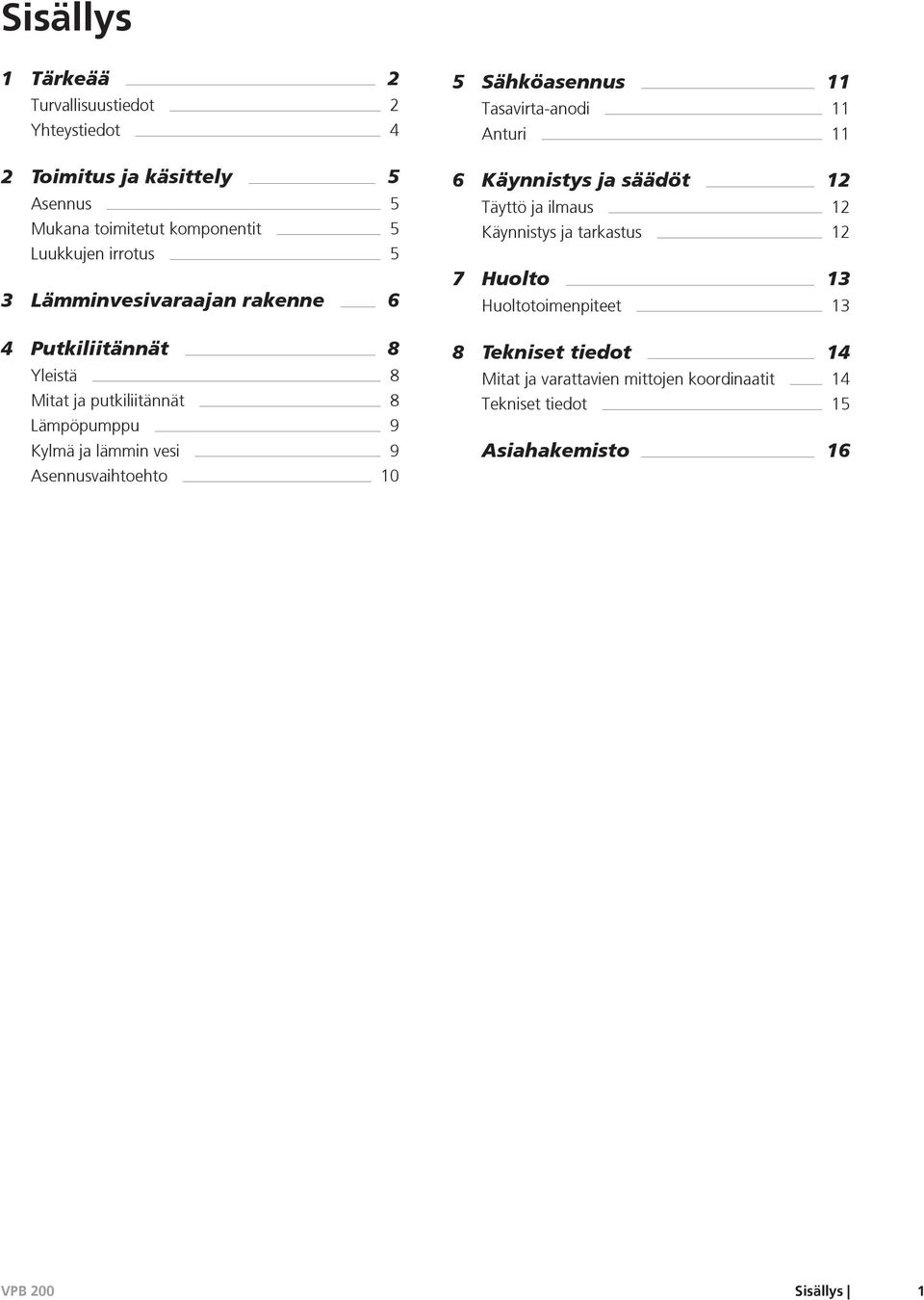

3 Sisällys 1 Tärkeää 2 Turvallisuustiedot 2 Yhteystiedot 4 2 Toimitus ja käsittely 5 Asennus 5 Mukana toimitetut komponentit 5 Luukkujen irrotus 5 3 Lämminvesivaraajan rakenne 6 4 Putkiliitännät 8 Yleistä 8 Mitat ja putkiliitännät 8 Lämpöpumppu 9 Kylmä ja lämmin vesi 9 Asennusvaihtoehto 10 5 Sähköasennus 11 Tasavirta-anodi 11 Anturi 11 6 Käynnistys ja säädöt 12 Täyttö ja ilmaus 12 Käynnistys ja tarkastus 12 7 Huolto 13 Huoltotoimenpiteet 13 8 Tekniset tiedot 14 Mitat ja varattavien mittojen koordinaatit 14 Tekniset tiedot 15 Asiahakemisto 16 Sisällys 1

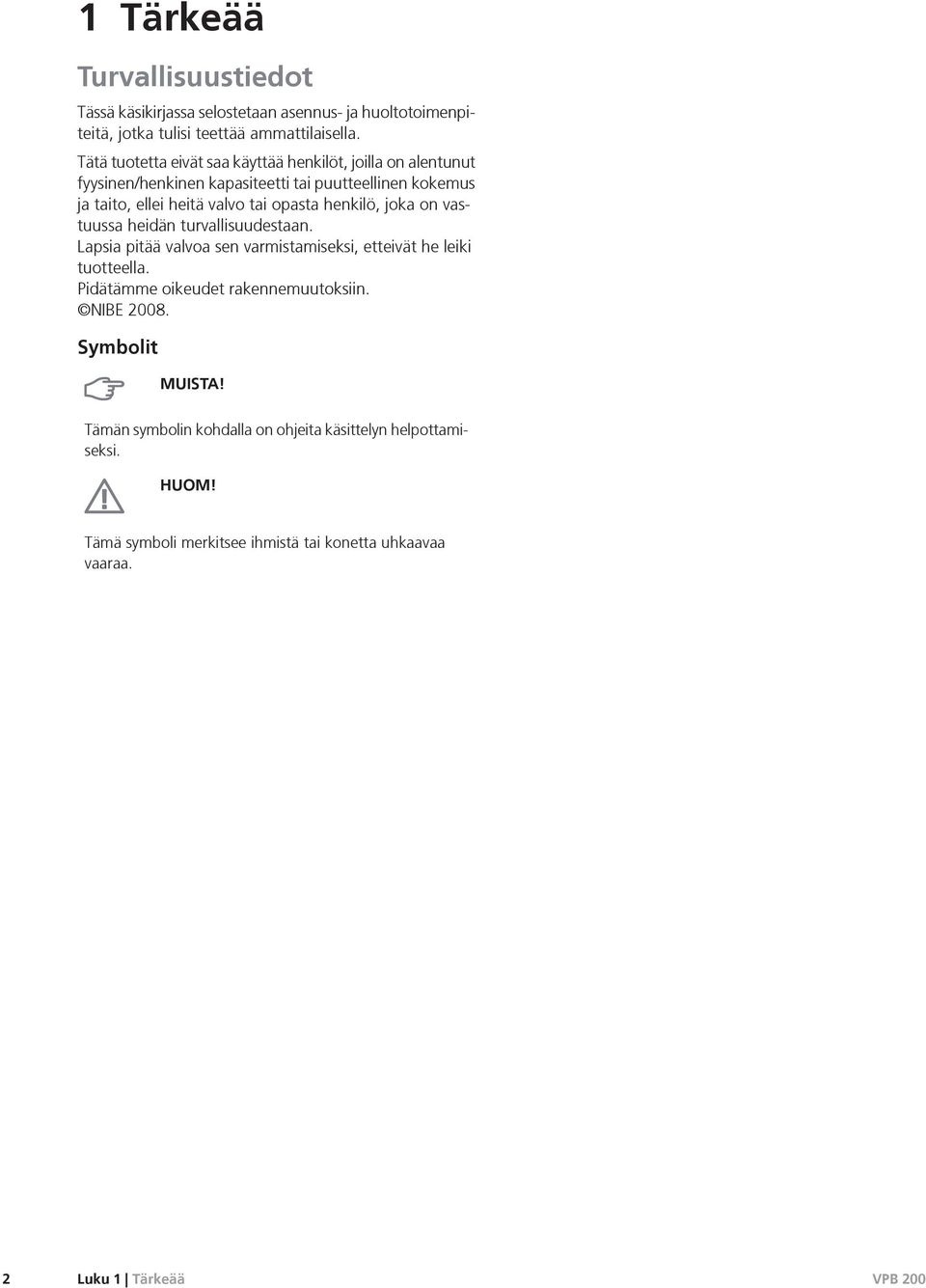

4 1 Tärkeää Turvallisuustiedot Tässä käsikirjassa selostetaan asennus- ja huoltotoimenpiteitä, jotka tulisi teettää ammattilaisella. Tätä tuotetta eivät saa käyttää henkilöt, joilla on alentunut fyysinen/henkinen kapasiteetti tai puutteellinen kokemus ja taito, ellei heitä valvo tai opasta henkilö, joka on vastuussa heidän turvallisuudestaan. Lapsia pitää valvoa sen varmistamiseksi, etteivät he leiki tuotteella. Pidätämme oikeudet rakennemuutoksiin. NIBE Symbolit MUISTA! Tämän symbolin kohdalla on ohjeita käsittelyn helpottamiseksi. HUOM! Tämä symboli merkitsee ihmistä tai konetta uhkaavaa vaaraa. 2 Luku 1 Tärkeää

5 ... Asennusten tarkastus Lämmitysjärjestelmä on tarkastettava voimassa olevien sääntöjen mukaan, ennen kuin sitä aletaan käyttää. Tarkastuksen saa tehdä vain tehtävään pätevä henkilö. Leikkaa tämä sivu irti asennuksen jälkeen ja anna se lämpöpumpun omistajalle. Täytä myös käyttöohjekirjan sivu, jossa ovat laitteiston tiedot. Kuvaus Lämpöpumppu (sivu 9) Sulkuventtiilit Kylmä vesi (sivu 9) Sulkuventtiilit Takaiskuventtiili Sekoitusventtiili Varoventtiili Käyttövesi (sivu 9) Sulkuventtiilit Sähkö (sivulla 11) Käyttövesianturi Sähköanodi (vain VPB emali) Huomautus Allekirjoitus Päiväys Luku 1 Tärkeää 3

6 Yhteystiedot AT KNV Energietechnik GmbH, Gahberggasse 11, 4861 Schörfling Tel: +43 (0) Fax: +43 (0) CH NIBE Wärmetechnik AG, Winterthurerstrasse 710, CH-8247 Flurlingen Tel: (52) Fax: (52) CZ Druzstevni zavody Drazice s.r.o, Drazice 69, CZ Benatky nad Jizerou Tel: Fax: nibe@nibe.cz DE NIBE Systemtechnik GmbH, Am Reiherpfahl 3, Celle Tel: 05141/ Fax: 05141/ info@nibe.de DK Vølund Varmeteknik, Filial af NIBE AB, Brogårdsvej 7, 6920 Videbæk Tel: Fax: info@volundvt.dk FI NIBE Haato OY, Valimotie 27, Vantaa Puh: Fax: info@haato.com GB NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, Chesterfield S41 9QG Tel: Fax: info@nibe.co.uk NL NIBE Energietechniek B.V., Postbus 2, NL-4797 ZG WILLEMSTAD (NB) Tel: Fax: info@nibenl.nl NO NIBE AB, Fekjan 15F, 1394 Nesbru Tel: Fax: info@nibe.se PL NIBE-BIAWAR Sp. z o. o. Aleja Jana Pawła II 57, BIAŁYSTOK Tel: Fax: sekretariat@biawar.com.pl SE NIBE AB Sweden, Box 14, Järnvägsgatan 40, SE Markaryd Tel: +46-(0) Fax: +46-(0) info@nibe.se 4 Luku 1 Tärkeää

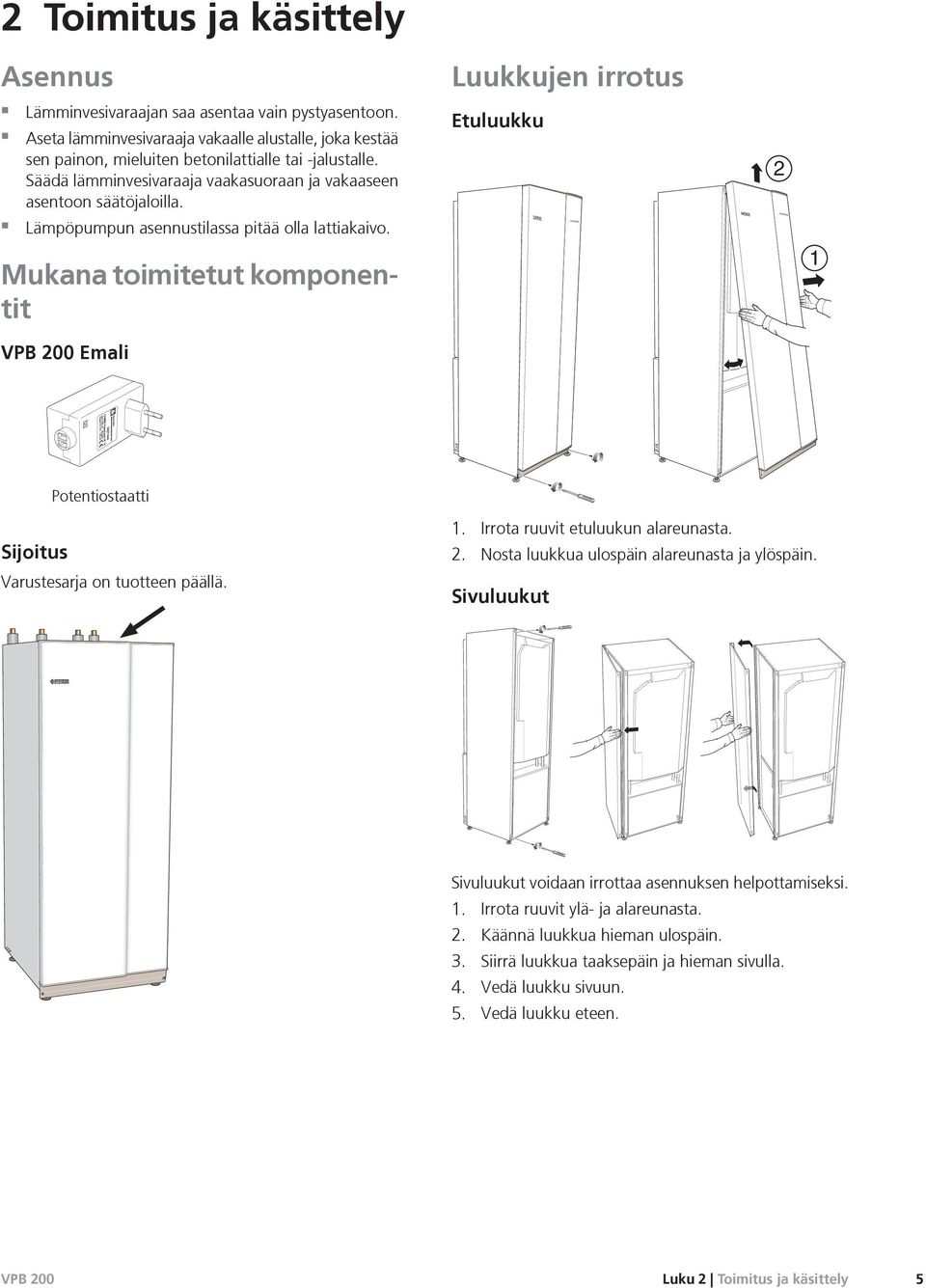

7 2 Toimitus ja käsittely Asennus Luukkujen irrotus Lämminvesivaraajan saa asentaa vain pystyasentoon. Aseta lämminvesivaraaja vakaalle alustalle, joka kestää sen painon, mieluiten betonilattialle tai -jalustalle. Säädä lämminvesivaraaja vaakasuoraan ja vakaaseen asentoon säätöjaloilla. Etuluukku 2 Lämpöpumpun asennustilassa pitää olla lattiakaivo. Mukana toimitetut komponentit 1 Emali LEK LEK Potentiostaatti Sijoitus Varustesarja on tuotteen päällä. 1. Irrota ruuvit etuluukun alareunasta. 2. Nosta luukkua ulospäin alareunasta ja ylöspäin. Sivuluukut LEK LEK LEK LEK Sivuluukut voidaan irrottaa asennuksen helpottamiseksi. 1. Irrota ruuvit ylä- ja alareunasta. 2. Käännä luukkua hieman ulospäin. 3. Siirrä luukkua taaksepäin ja hieman sivulla. 4. Vedä luukku sivuun. 5. Vedä luukku eteen. Luku 2 Toimitus ja käsittely 5

8 3 Lämminvesivaraajan rakenne XL1 XL4 XL3 XL2 XL5 UA1 W1 FR1 QM22 UA2 LEK UL PF3 6 Luku 3 Lämminvesivaraajan rakenne

9 Putkiliitännät XL1 XL2 XL3 XL4 XL5 Liitäntä, menojohto (lämpöpumpusta*), Ø 22 mm Liitäntä, paluujohto (lämpöpumppuun*), Ø 22 mm Liitäntä, kylmävesi, Ø 22 mm Liitäntä, käyttövesi, Ø 22 mm Liitäntä, käyttövesikierto, Ø 15 mm (Ei Cu) LVI-komponentit QM22 Ilmaus, kierukka Sähkökomponentit FR1 W1 Muut PF 3 UL Tasavirta-anodi (vain E) Tasavirta-anodin kaapeli Laitekilpi Säätöjalat Komponenttikaavion merkinnät standardin IEC mukaan. UA1 UA2 Anturitasku, käyttövesianturille (näyttö) Anturitasku, käyttövesianturille (ohjaus) * tai toinen ulkoinen lämmölähde Luku 3 Lämminvesivaraajan rakenne 7

10 4 Putkiliitännät Yleistä Putkiasennukset on tehtävä voimassa olevien määräysten mukaisesti. Käytettäessä muoviputkea tai hehkutettua kupariputkea, pitää käyttää sisäpuolisia tukiholkkeja. Lämminvesivaraaja tulee varustaa vaadituilla venttiileillä, kuten varoventtiili, sulkuventtiili, takaiskuventtiili ja alipaineventtiili. Varoventtiiliin on liitettävä viemäriin johdettu jätevesiputki. Jätevesiputki pitää mitoittaa samalle virtaukselle kuin varoventtiili. Jätevesiputki tulee vetää laskevana koko pituudeltaan vesitaskujen välttämiseksi, eikä se saa päästä jäätymään. Jätevesiputken pää pitää jättää näkyville. Mitat ja putkiliitännät Lämmitysvesi meno (XL1) Käyttövesi (XL4) Käyttövesikierto (XL5) Kylmävesi (XL3) Lämpöjohto paluu (XL2) 8 Luku 4 Putkiliitännät

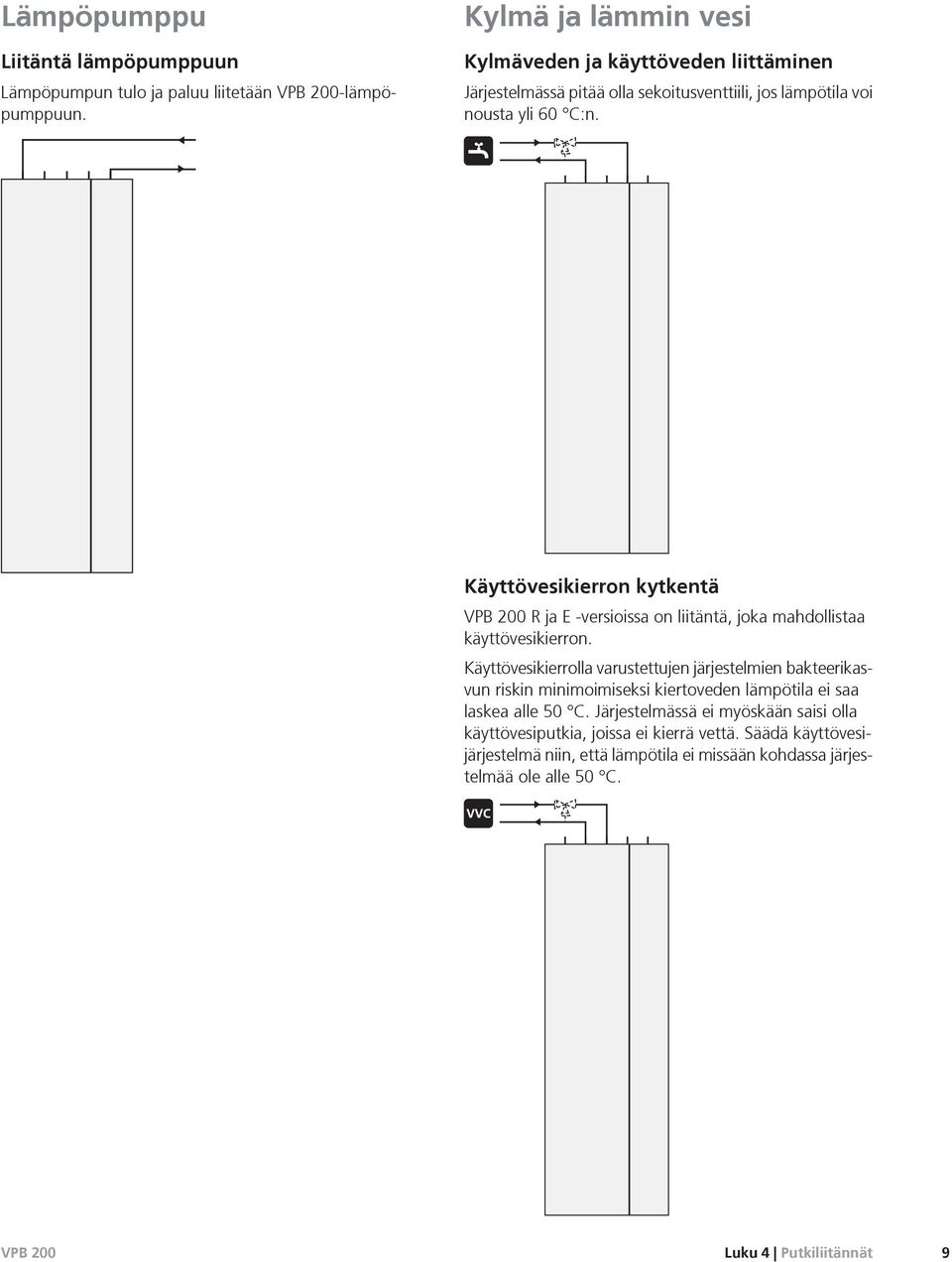

11 Lämpöpumppu Liitäntä lämpöpumppuun Lämpöpumpun tulo ja paluu liitetään -lämpöpumppuun. Kylmä ja lämmin vesi Kylmäveden ja käyttöveden liittäminen Järjestelmässä pitää olla sekoitusventtiili, jos lämpötila voi nousta yli 60 C:n. Käyttövesikierron kytkentä R ja E -versioissa on liitäntä, joka mahdollistaa käyttövesikierron. Käyttövesikierrolla varustettujen järjestelmien bakteerikasvun riskin minimoimiseksi kiertoveden lämpötila ei saa laskea alle 50 C. Järjestelmässä ei myöskään saisi olla käyttövesiputkia, joissa ei kierrä vettä. Säädä käyttövesijärjestelmä niin, että lämpötila ei missään kohdassa järjestelmää ole alle 50 C. Luku 4 Putkiliitännät 9

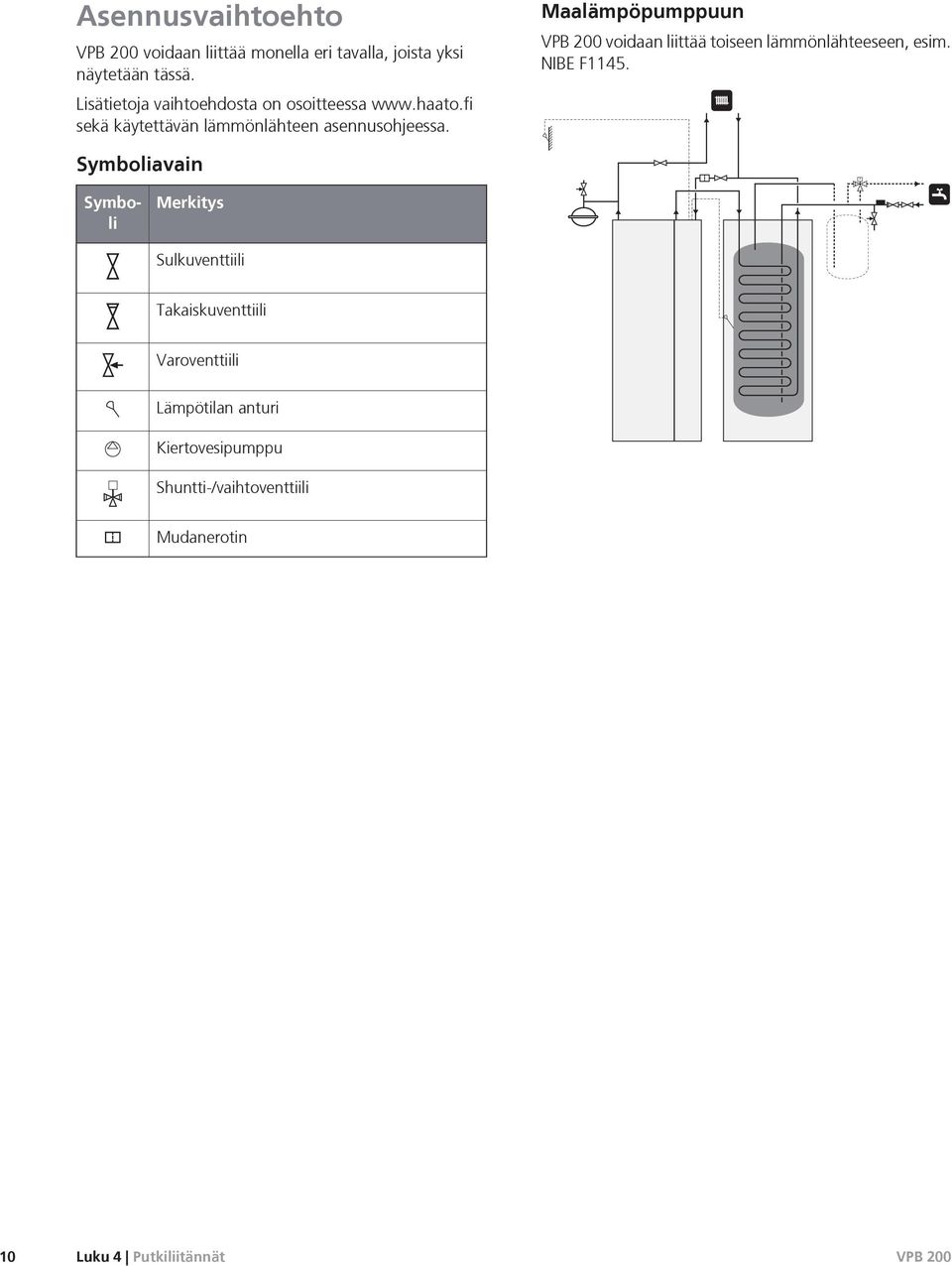

12 Asennusvaihtoehto voidaan liittää monella eri tavalla, joista yksi näytetään tässä. Lisätietoja vaihtoehdosta on osoitteessa sekä käytettävän lämmönlähteen asennusohjeessa. Symboliavain Maalämpöpumppuun voidaan liittää toiseen lämmönlähteeseen, esim. NIBE F1145. T Symboli Merkitys Sulkuventtiili Takaiskuventtiili Varoventtiili Lämpötilan anturi Kiertovesipumppu Shuntti-/vaihtoventtiili Mudanerotin 10 Luku 4 Putkiliitännät

13 LEK 5 Sähköasennus HUOM! Sähköasennukset ja mahdolliset huollot saa tehdä vain valtuutetun sähköasentajan valvonnassa. Sähköasennukset ja johtimien veto on tehtävä voimassa olevien määräysten mukaisesti. Tasavirta-anodi Emali on tehtaalla varustettu tasavirta-anodilla ja potentiostaatilla. Anodikaapeli (W1) on asennettu tehtaalla anodiin ja se pitää vain kytkeä potentiostaattiin. 1. Vedä anodikaapeli (W1) menojohtoa pitkin (XL1). 2. Kytke anodikaapeli (W1) potentiostaattiin. 3. Kytke potentiostaatti sopivaan 230 V seinäpistorasiaan. Anturi voidaan täydentää kahdella käyttövesianturilla, yksi näyttöä ja yksi ohjausta varten. Näytön anturi asennetaan ylempään anturitaskuun (UA1) ja ohjauksen anturi alempaan (UA2). Käytä lämpöpumpun (tai toisen lämmönlähteen) mukana toimitettuja antureita. Ellei lämpöpumpun mukana toimitettu antureita, ne tilataan lämmönlähteen valmistajalta. UA1 HUOM! Potentiostaatin ja anodin välistä kaapelia ei saa jatkaa eikä lyhentää. UA2 LEK W1 Luku 5 Sähköasennus 11

14 6 Käynnistys ja säädöt Täyttö ja ilmaus Lämminvesivaraajan täyttö 1. Avaa kuumavesihana. 2. Täytä lämminvesivaraaja kylmävesiliitännän kautta (XL3). 3. Kun lämminvesihanasta tulee vettä, lämminvesivaraaja on täynnä ja hanan voi sulkea. Kierukan täyttö ja ilmaus Täyttö 1. Avaa täyttöventtiili (ulkoinen, ei sisälly toimitukseen). Lämminvesivaraajan kierukka ja muu ilmastointijärjestelmä täytetään vedellä. 2. Avaa ilmausventtiili (QM22). 3. Sulje venttiili, kun ilmanpoistoventtiilistä (QM22) virtaavassa vedessä ei ole ilmaa. Paineen tulisi jonkun ajan kuluttua alkaa nousta. 4. Sulje täyttöventtiili, kun paine on oikealla tasolla. Ilmaus 1. Ilmaa kierukka ilmausventtiilin (QM22) avulla ja muu ilmastointijärjestelmä sen omien ilmausventtiileiden avulla. 2. Toista täyttö ja ilmaus, kunnes kaikki ilma on poistunut ja paine on oikea. Käynnistys ja tarkastus Painehäviökäyrästö, kierukka Liitäntä (XL1) ja (XL2). yckfall Painehäviö (kpa) ,05 0,1 0,15 0,2 0,25 0,3 0,35 0,4 0,45 0,5 0,55 Flöde Virtaus (l/s) (l/s) Cu R E XL3 QM22 12 Luku 6 Käynnistys ja säädöt

15 7 Huolto Huoltotoimenpiteet Tyhjennys Latauskierukka tyhjennetään lapolla (letkulla) kylmävesiliitännän (XL3) kautta. Kierukka tyhjennetään lappoperiaatteella (letkulla) lämpöpumpun paluuliitännä kautta (XL2). XL3 XL2 LEK Luku 7 Huolto 13

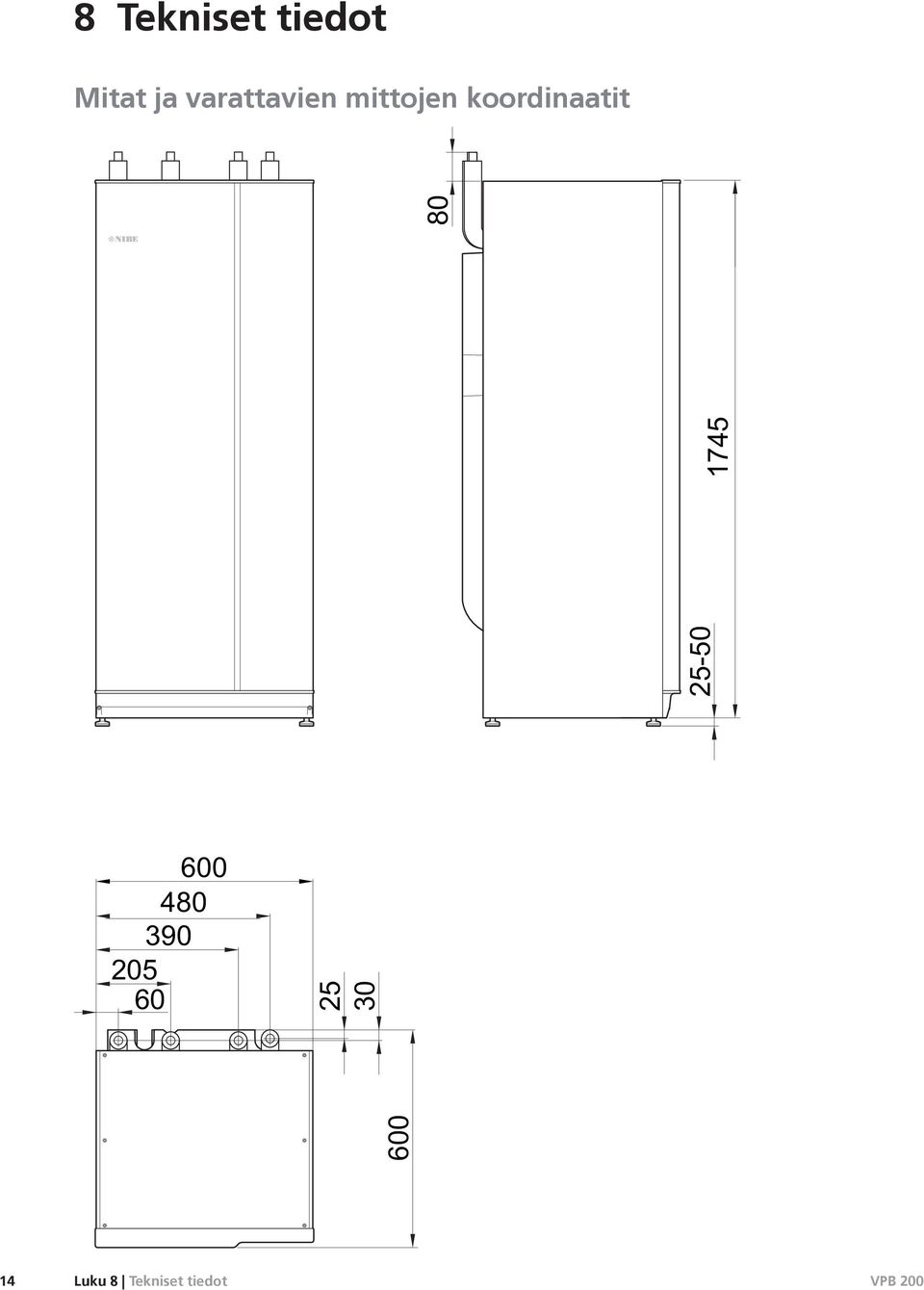

16 8 Tekniset tiedot Mitat ja varattavien mittojen koordinaatit Luku 8 Tekniset tiedot

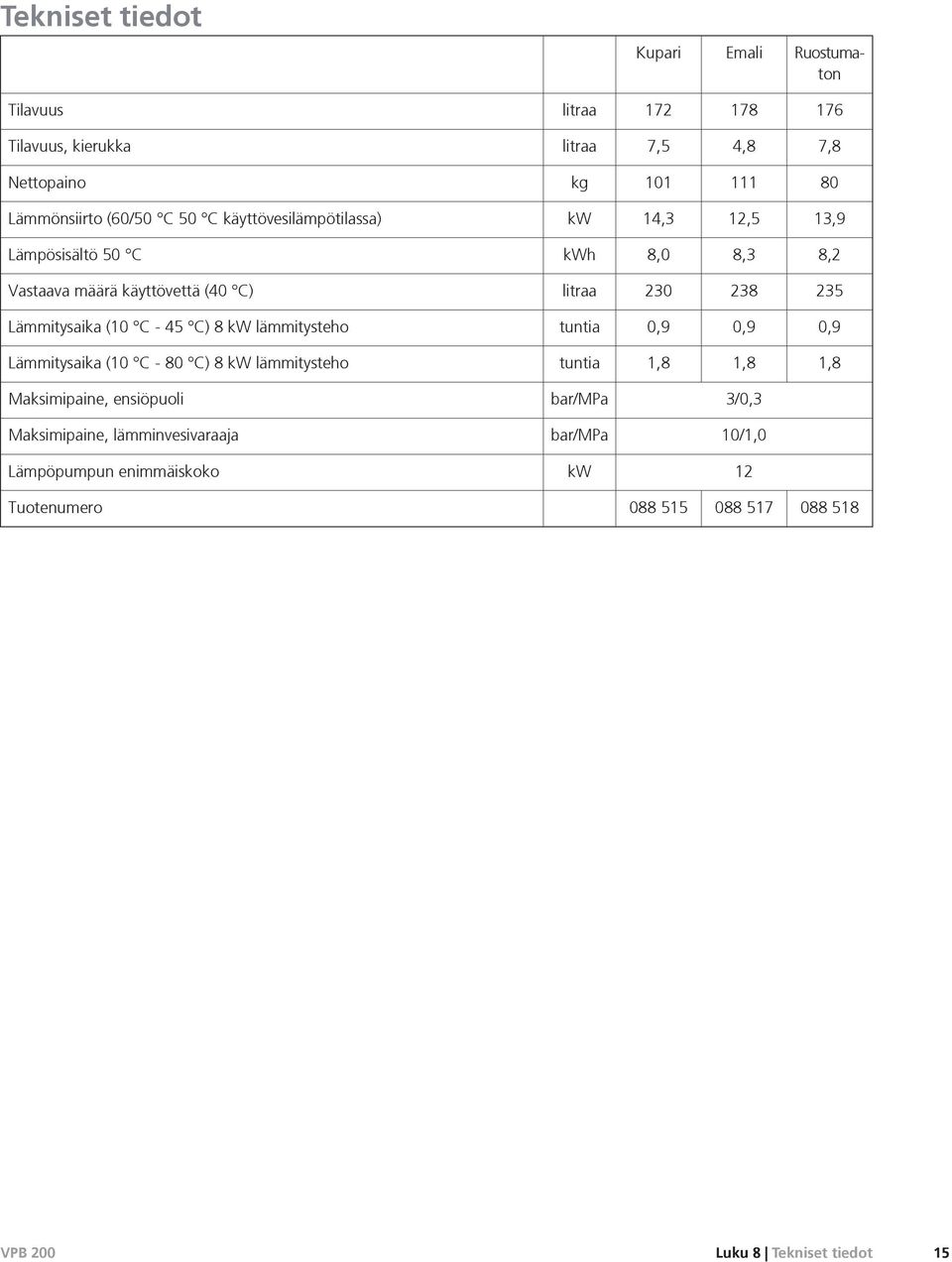

17 Tekniset tiedot Kupari Emali Ruostumaton Tilavuus litraa Tilavuus, kierukka litraa 7,5 4,8 7,8 Nettopaino kg Lämmönsiirto (60/50 C 50 C käyttövesilämpötilassa) kw 14,3 12,5 13,9 Lämpösisältö 50 C kwh 8,0 8,3 8,2 Vastaava määrä käyttövettä (40 C) litraa Lämmitysaika (10 C - 45 C) 8 kw lämmitysteho tuntia 0,9 0,9 0,9 Lämmitysaika (10 C - 80 C) 8 kw lämmitysteho tuntia 1,8 1,8 1,8 Maksimipaine, ensiöpuoli bar/mpa 3/0,3 Maksimipaine, lämminvesivaraaja bar/mpa 10/1,0 Lämpöpumpun enimmäiskoko kw 12 Tuotenumero Luku 8 Tekniset tiedot 15

18 9 Asiahakemisto Asiahakemisto A Anturi, 11 Asennus, 5 Asennusvaihtoehto, 10 Maalämpöpumppuun, 10 H Huolto, 13 Huoltotoimenpiteet, 13 Huoltotoimenpiteet, 13 Tyhjennys, 13 K Kylmä ja lämmin vesi, 9 Kylmäveden ja käyttöveden liittäminen, 9 Käynnistys ja säädöt, 12 Käynnistys ja tarkastukset, 12 Painehäviökäyrästö, kierukka, 12 Käyttövesikierron kytkentä, 9 Käyttöönotto ja säätö Käynnistys ja tarkastukset, 12 Täyttö ja ilmaus, 12 L Liitäntä lämpöpumppuun, 9 Luukkujen irrotus, 5 Lämminvesivaraajan rakenne, 6 Komponenttiluettelo, 7 Lämminvesivaraajan täyttö, 12 Lämpöpumppu, 9 Käyttövesikierron kytkentä, 9 Liitäntä lämpöpumppuun, 9 M Mitat ja putkiliitännät, 8 Mitat ja tilavaraukset, 14 Mukana toimitetut komponentit, 5 P Painehäviökäyrästö, kierukka, 12 Putkiliitännät, 8 Asennusvaihtoehto, 10 Kylmä ja lämmin vesi, 9 Kylmäveden ja käyttöveden liittäminen, 9 Lämpöpumppu, 9 Mitat ja putkiliitännät, 8 Symbolien selitykset, 10 Yleistä, 8 S Symbolien selitykset, 10 Symbolit, 2 Sähköasennus, 11 Anturi, 11 Tasavirta-anodi, 11 T Tasavirta-anodi, 11 Tekniset tiedot, 14, 15 Mitat ja tilavaraukset, 14 Tekniset tiedot, 15 Toimitus ja käsittely, 5 Asennus, 5 Luukkujen irrotus, 5 Mukana toimitetut komponentit, 5 Turvallisuusohjeita, 2 Asennusten tarkastus, 3 Symbolit, 2 Yhteystiedot, 4 Tyhjennys, 13 Tärkeää, 2 Tärkeää tietoa Turvallisuusohjeita, 2 Täyttö ja ilmaus, 12 Lämminvesivaraajan täyttö, 12 täyttöpiirin täyttö ja ilmaus, 12 täyttöpiirin täyttö ja ilmaus, 12 Y Yhteystiedot, 4 16 Luku 9 Asiahakemisto

19
