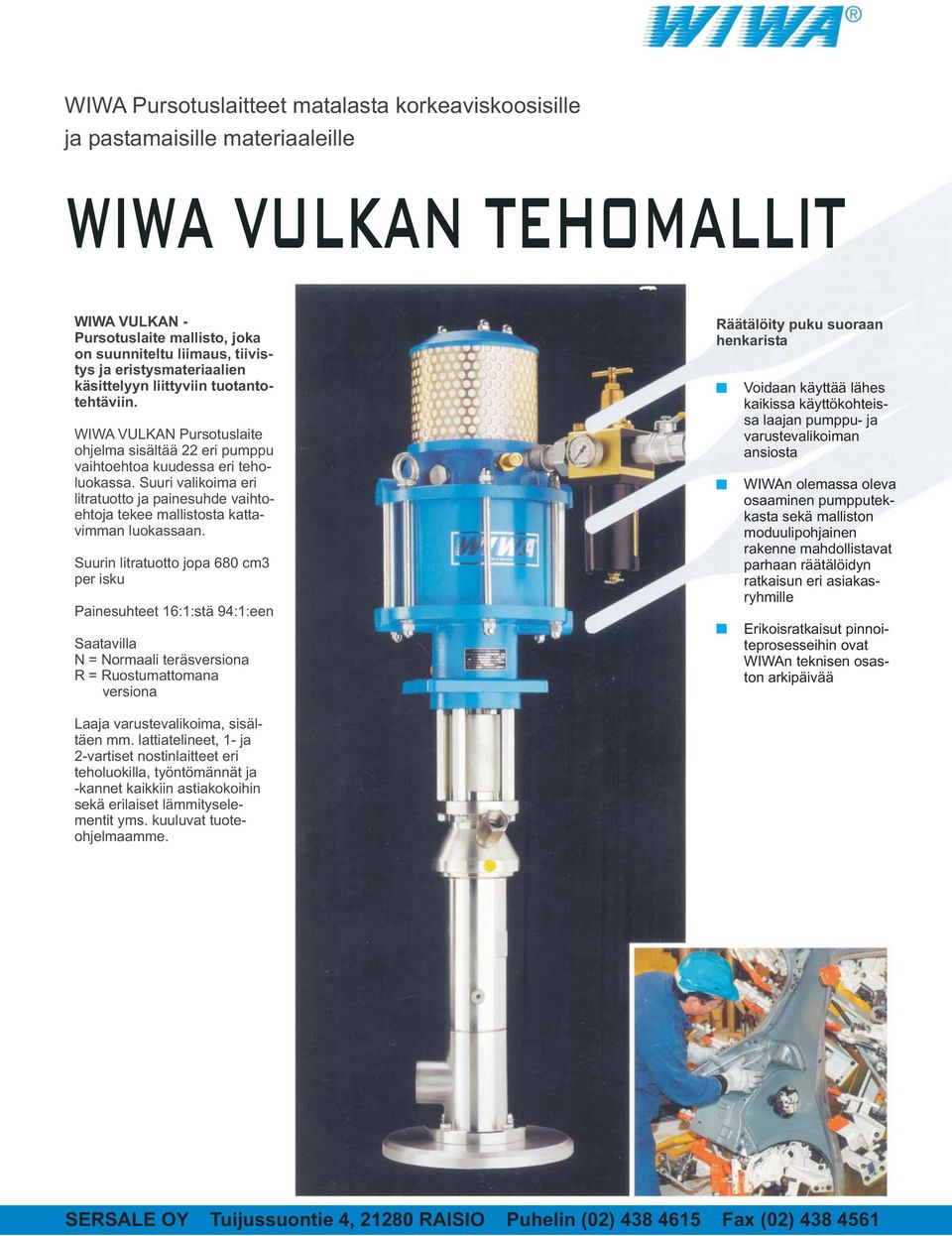

1 WIWA Pursotuslaitteet matalasta korkeaviskoosisille ja pastamaisille materiaaleille WIWA VULKAN TEHOMALLIT WIWA VULKAN - Pursotuslaite mallisto, joka on suunniteltu liimaus, tiivistys ja eristysmateriaalien käsittelyyn liittyviin tuotantotehtäviin. WIWA VULKAN Pursotuslaite ohjelma sisältää 22 eri pumppu vaihtoehtoa kuudessa eri teholuokassa. Suuri valikoima eri litratuotto ja painesuhde vaihtoehtoja tekee mallistosta kattavimman luokassaan. Suurin litratuotto jopa 680 cm3 per isku Painesuhteet 16:1:stä 94:1:een Saatavilla N = Normaali teräsversiona R = Ruostumattomana versiona Räätälöity puku suoraan henkarista Voidaan käyttää lähes kaikissa käyttökohteissa laajan pumppu- ja varustevalikoiman ansiosta WIWAn olemassa oleva osaaminen pumpputekkasta sekä malliston moduulipohjainen rakenne mahdollistavat parhaan räätälöidyn ratkaisun eri asiakasryhmille Erikoisratkaisut pinnoiteprosesseihin ovat WIWAn teknisen osaston arkipäivää Laaja varustevalikoima, sisältäen mm. lattiatelineet, 1- ja 2-vartiset nostinlaitteet eri teholuokilla, työntömännät ja -kannet kaikkiin astiakokoihin sekä erilaiset lämmityselementit yms. kuuluvat tuoteohjelmaamme.

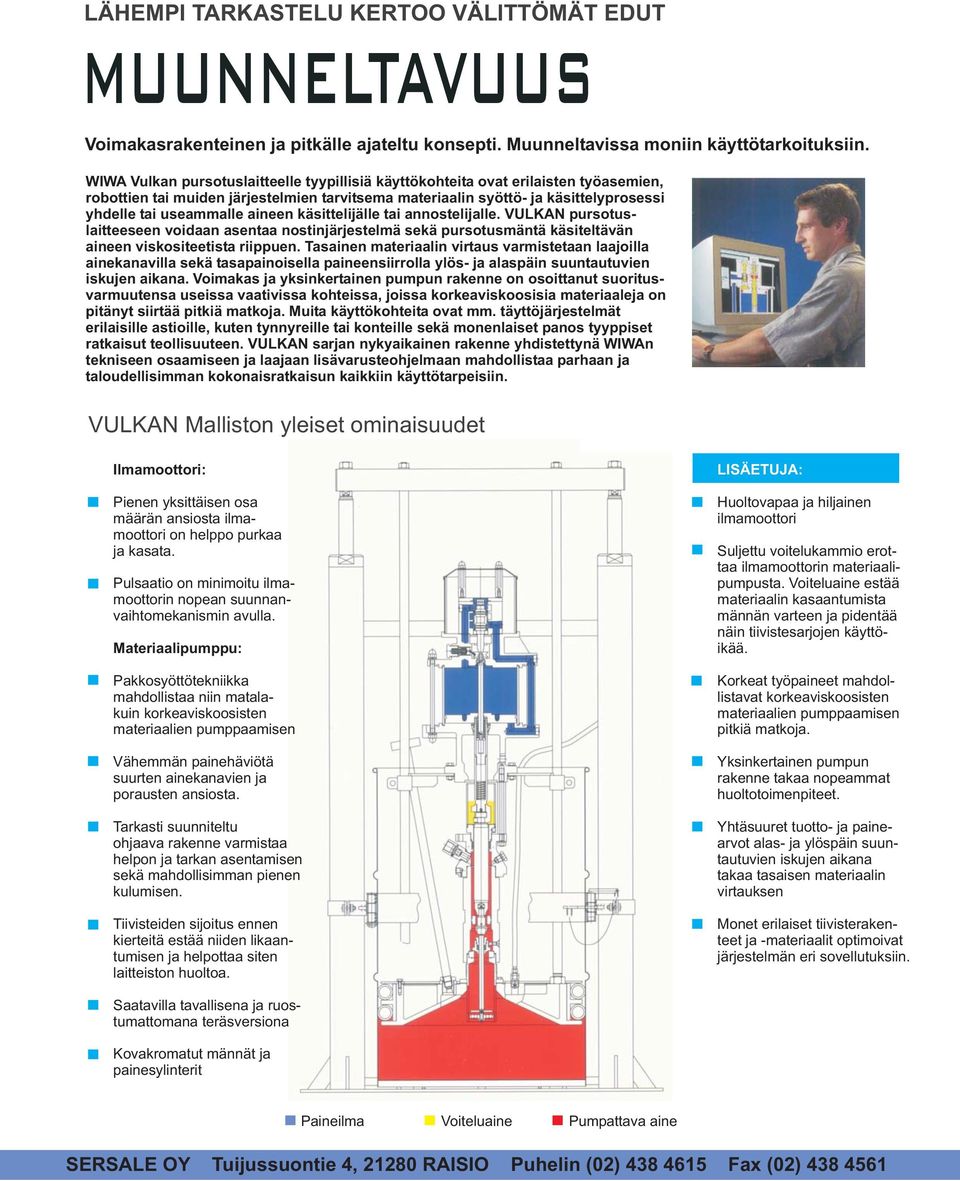

2 LÄHEMPI TARKASTELU KERTOO VÄLITTÖMÄT EDUT MUUNNELTAVUUS Voimakasrakenteinen ja pitkälle ajateltu konsepti. Muunneltavissa moniin käyttötarkoituksiin. WIWA Vulkan pursotuslaitteelle tyypillisiä käyttökohteita ovat erilaisten työasemien, robottien tai muiden järjestelmien tarvitsema materiaalin syöttö- ja käsittelyprosessi yhdelle tai useammalle aineen käsittelijälle tai annostelijalle. VULKAN pursotuslaitteeseen voidaan asentaa nostinjärjestelmä sekä pursotusmäntä käsiteltävän aineen viskositeetista riippuen. Tasainen materiaalin virtaus varmistetaan laajoilla ainekanavilla sekä tasapainoisella paineensiirrolla ylös- ja alaspäin suuntautuvien iskujen aikana. Voimakas ja yksinkertainen pumpun rakenne on osoittanut suoritusvarmuutensa useissa vaativissa kohteissa, joissa korkeaviskoosisia materiaaleja on pitänyt siirtää pitkiä matkoja. Muita käyttökohteita ovat mm. täyttöjärjestelmät erilaisille astioille, kuten tynnyreille tai konteille sekä monenlaiset panos tyyppiset ratkaisut teollisuuteen. VULKAN sarjan nykyaikainen rakenne yhdistettynä WIWAn tekniseen osaamiseen ja laajaan lisävarusteohjelmaan mahdollistaa parhaan ja taloudellisimman kokonaisratkaisun kaikkiin käyttötarpeisiin. VULKAN Malliston yleiset ominaisuudet Ilmamoottori: Pienen yksittäisen osa määrän ansiosta ilmamoottori on helppo purkaa ja kasata. Pulsaatio on minimoitu ilmamoottorin nopean suunnanvaihtomekanismin avulla. Materiaalipumppu: Pakkosyöttötekniikka mahdollistaa niin matalakuin korkeaviskoosisten materiaalien pumppaamisen Vähemmän painehäviötä suurten ainekanavien ja porausten ansiosta. Tarkasti suunniteltu ohjaava rakenne varmistaa helpon ja tarkan asentamisen sekä mahdollisimman pienen kulumisen. Tiivisteiden sijoitus ennen kierteitä estää niiden likaantumisen ja helpottaa siten laitteiston huoltoa. LISÄETUJA: Huoltovapaa ja hiljainen ilmamoottori Suljettu voitelukammio erottaa ilmamoottorin materiaalipumpusta. Voiteluaine estää materiaalin kasaantumista männän varteen ja pidentää näin tiivistesarjojen käyttöikää. Korkeat työpaineet mahdollistavat korkeaviskoosisten materiaalien pumppaamisen pitkiä matkoja. Yksinkertainen pumpun rakenne takaa nopeammat huoltotoimenpiteet. Yhtäsuuret tuotto- ja painearvot alas- ja ylöspäin suuntautuvien iskujen aikana takaa tasaisen materiaalin virtauksen Monet erilaiset tiivisterakenteet ja -materiaalit optimoivat järjestelmän eri sovellutuksiin. KÄYTTÖALUEET Saatavilla tavallisena ja ruostumattomana teräsversiona Kovakromatut männät ja painesylinterit Paineilma Voiteluaine Pumpattava aine

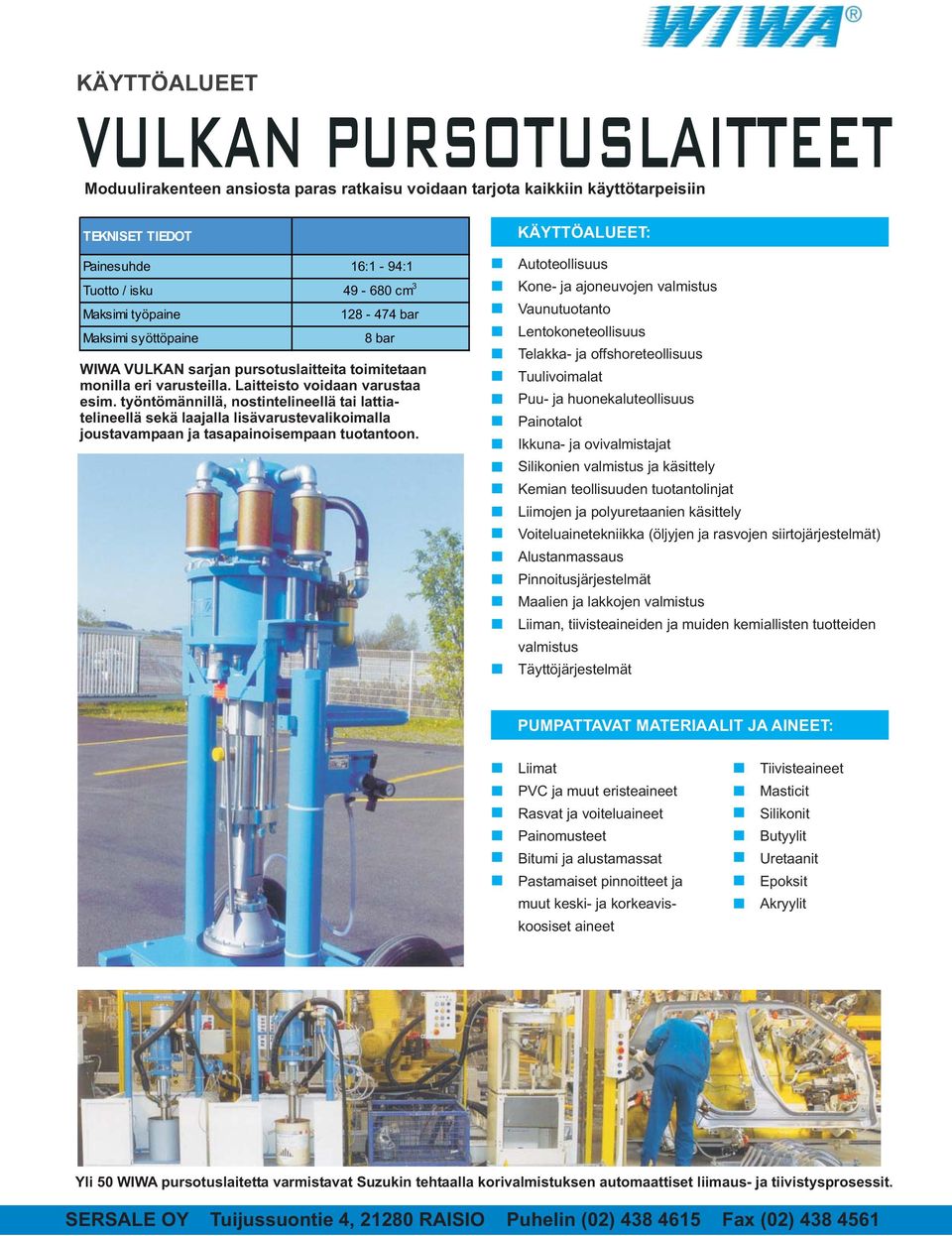

3 KÄYTTÖALUEET VULKAN PURSOTUSLAITTEET Moduulirakenteen ansiosta paras ratkaisu voidaan tarjota kaikkiin käyttötarpeisiin TEKNISET TIEDOT Painesuhde 16:1-94:1 Tuotto / isku cm 3 Maksimi työpaine bar Maksimi syöttöpaine 8 bar WIWA VULKAN sarjan pursotuslaitteita toimitetaan monilla eri varusteilla. Laitteisto voidaan varustaa esim. työntömännillä, nostintelineellä tai lattiatelineellä sekä laajalla lisävarustevalikoimalla joustavampaan ja tasapainoisempaan tuotantoon. KÄYTTÖALUEET: Autoteollisuus Kone- ja ajoneuvojen valmistus Vaunutuotanto Lentokoneteollisuus Telakka- ja offshoreteollisuus Tuulivoimalat Puu- ja huonekaluteollisuus Painotalot Ikkuna- ja ovivalmistajat Silikonien valmistus ja käsittely Kemian teollisuuden tuotantolinjat Liimojen ja polyuretaanien käsittely Voiteluainetekniikka (öljyjen ja rasvojen siirtojärjestelmät) Alustanmassaus Pinnoitusjärjestelmät Maalien ja lakkojen valmistus Liiman, tiivisteaineiden ja muiden kemiallisten tuotteiden valmistus Täyttöjärjestelmät PUMPATTAVAT MATERIAALIT JA AINEET: Liimat PVC ja muut eristeaineet Rasvat ja voiteluaineet Painomusteet Bitumi ja alustamassat Pastamaiset pinnoitteet ja muut keski- ja korkeaviskoosiset aineet Tiivisteaineet Masticit Silikonit Butyylit Uretaanit Epoksit Akryylit Yli 50 WIWA pursotuslaitetta varmistavat Suzukin tehtaalla korivalmistuksen automaattiset liimaus- ja tiivistysprosessit.

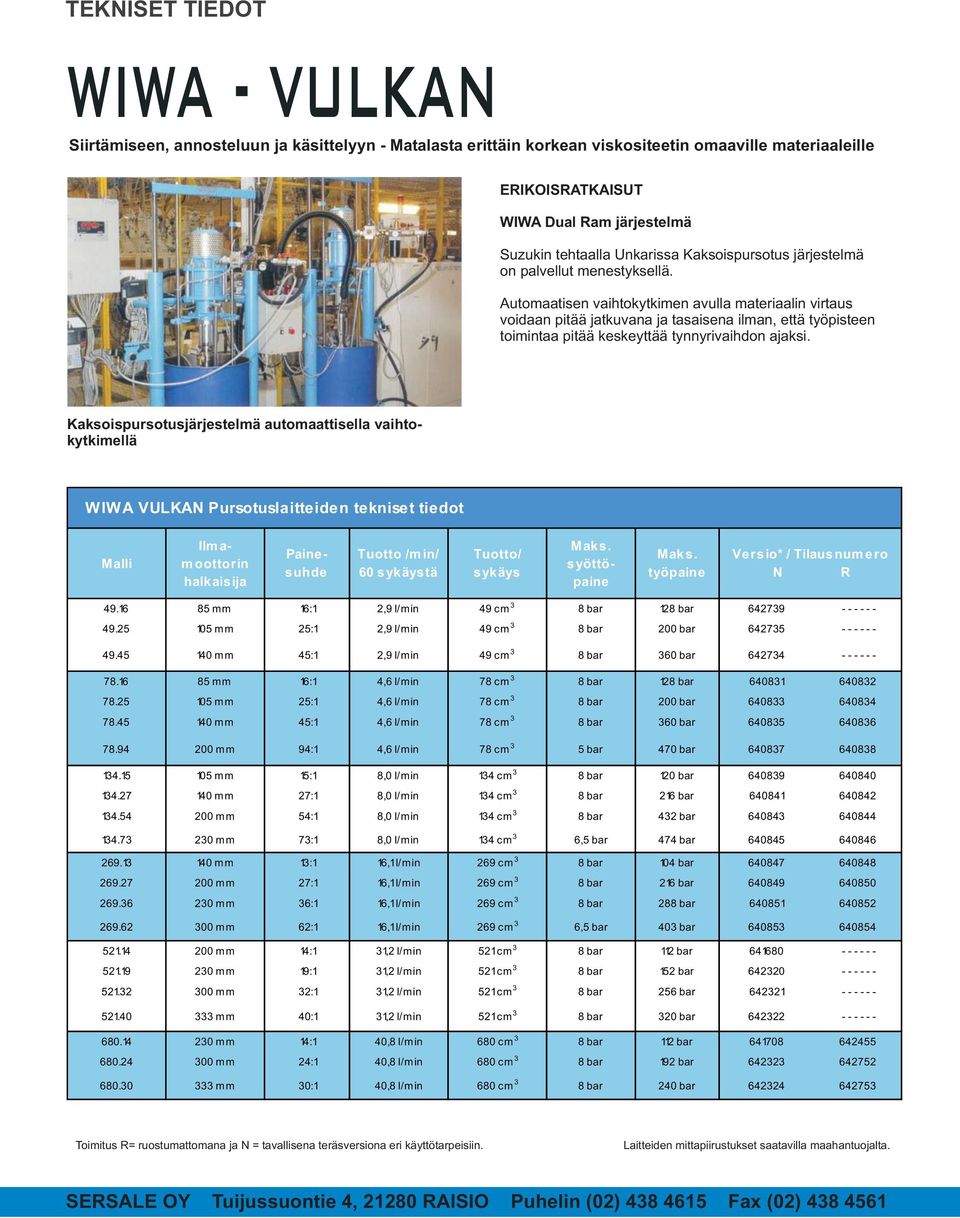

4 TEKNISET TIEDOT WIWA - VULKAN Siirtämiseen, annosteluun ja käsittelyyn - Matalasta erittäin korkean viskositeetin omaaville materiaaleille ERIKOISRATKAISUT WIWA Dual Ram järjestelmä Suzukin tehtaalla Unkarissa Kaksoispursotus järjestelmä on palvellut menestyksellä. Automaatisen vaihtokytkimen avulla materiaalin virtaus voidaan pitää jatkuvana ja tasaisena ilman, että työpisteen toimintaa pitää keskeyttää tynnyrivaihdon ajaksi. Kaksoispursotusjärjestelmä automaattisella vaihtokytkimellä WIWA VULKAN Pursotuslaitteiden tekniset tiedot Malli Ilm a- moottorin halkaisija Painesuhde Tuotto /m in/ 60 sykäystä Tuotto/ sykäys Maks. syöttöpaine Maks. työpaine Versio* / N R mm 16:1 2,9 l/min 49 cm 3 8 bar 128 bar mm 25:1 2,9 l/min 49 cm 3 8 bar 200 bar mm 45:1 2,9 l/min 49 cm 3 8 bar 360 bar mm 16:1 4,6 l/min 78 cm 3 8 bar 128 bar mm 25:1 4,6 l/min 78 cm 3 8 bar 200 bar mm 45:1 4,6 l/min 78 cm 3 8 bar 360 bar mm 94:1 4,6 l/min 78 cm 3 5 bar 470 bar mm 15:1 8,0 l/min 134 cm 3 8 bar 120 bar mm 27:1 8,0 l/min 134 cm 3 8 bar 216 bar mm 54:1 8,0 l/min 134 cm 3 8 bar 432 bar mm 73:1 8,0 l/min 134 cm 3 6,5 bar 474 bar mm 13:1 16,1l/min 269 cm 3 8 bar 104 bar mm 27:1 16,1l/min 269 cm 3 8 bar 216 bar mm 36:1 16,1l/min 269 cm 3 8 bar 288 bar mm 62:1 16,1l/min 269 cm 3 6,5 bar 403 bar mm 14:1 31,2 l/min 521cm 3 8bar 112bar mm 19:1 31,2 l/min 521cm 3 8 bar 152 bar mm 32:1 31,2 l/min 521cm 3 8 bar 256 bar mm 40:1 31,2 l/min 521cm 3 8 bar 320 bar mm 14:1 40,8 l/min 680 cm 3 8 bar 112 bar mm 24:1 40,8 l/min 680 cm 3 8 bar 192 bar mm 30:1 40,8 l/min 680 cm 3 8 bar 240 bar Toimitus R= ruostumattomana ja N = tavallisena teräsversiona eri käyttötarpeisiin. Laitteiden mittapiirustukset saatavilla maahantuojalta.

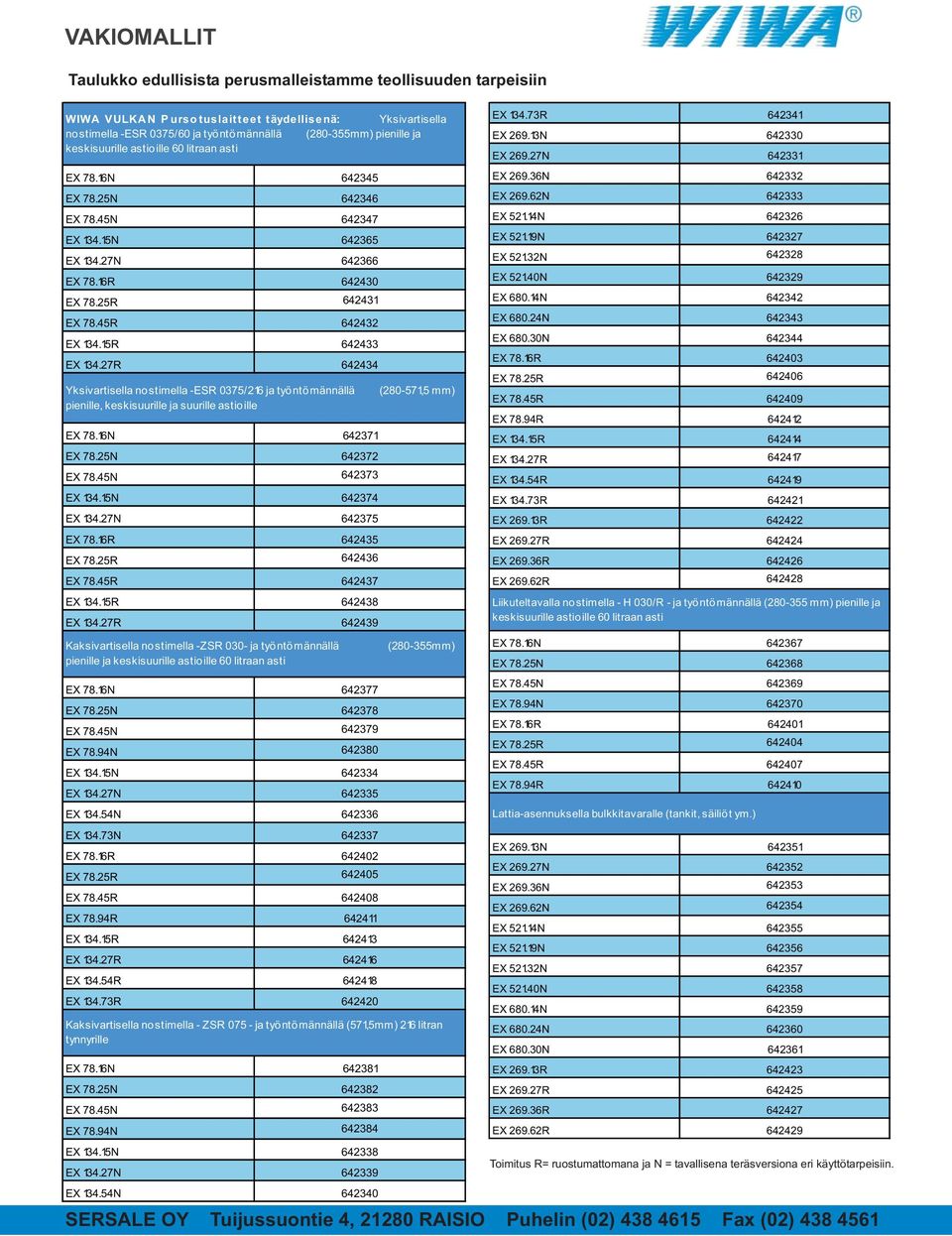

5 VAKIOMALLIT Taulukko edullisista perusmalleistamme teollisuuden tarpeisiin WIWA VULKAN P ursotuslaitteet täydellisenä: Yksivartisella nostimella -ESR 0375/60 ja työntömännällä ( mm) pienille ja keskisuurille astioille 60 litraan asti EX 78.16N EX 78.25N EX 78.45N EX N EX N EX 78.16R EX 78.25R EX 78.45R EX R EX R Yksivartisella nostimella -ESR 0375/216 ja työntömännällä pienille, keskisuurille ja suurille astioille EX 78.16N EX 78.25N EX 78.45N EX N EX N EX 78.16R EX 78.25R EX 78.45R EX R EX R Kaksivartisella nostimella -ZSR 030- ja työntömännällä pienille ja keskisuurille astioille 60 litraan asti EX 78.16N EX 78.25N EX 78.45N EX 78.94N EX N EX N EX N EX N EX 78.16R EX 78.25R EX 78.45R EX 78.94R EX R EX R EX R EX R EX 78.16N EX 78.25N EX 78.45N EX 78.94N EX N EX N EX N ( ,5 mm) ( mm) Kaksivartisella nostimella - ZSR ja työntömännällä (571,5mm) 216 litran tynnyrille EX R EX N EX N EX N EX N EX N EX N EX N EX N EX N EX N EX N EX 78.16R EX 78.25R EX 78.45R EX 78.94R EX R EX R EX R EX R EX R EX R EX R EX R Liikuteltavalla nostimella - H 030/R - ja työntömännällä ( mm) pienille ja keskisuurille astioille 60 litraan asti EX 78.16N EX 78.25N EX 78.45N EX 78.94N EX 78.16R EX 78.25R EX 78.45R EX 78.94R Lattia-asennuksella bulkkitavaralle (tankit, säiliöt ym.) EX N EX N EX N EX N EX N EX N EX N EX N EX N EX N EX N EX R EX R EX R EX R Toimitus R= ruostumattomana ja N = tavallisena teräsversiona eri käyttötarpeisiin.

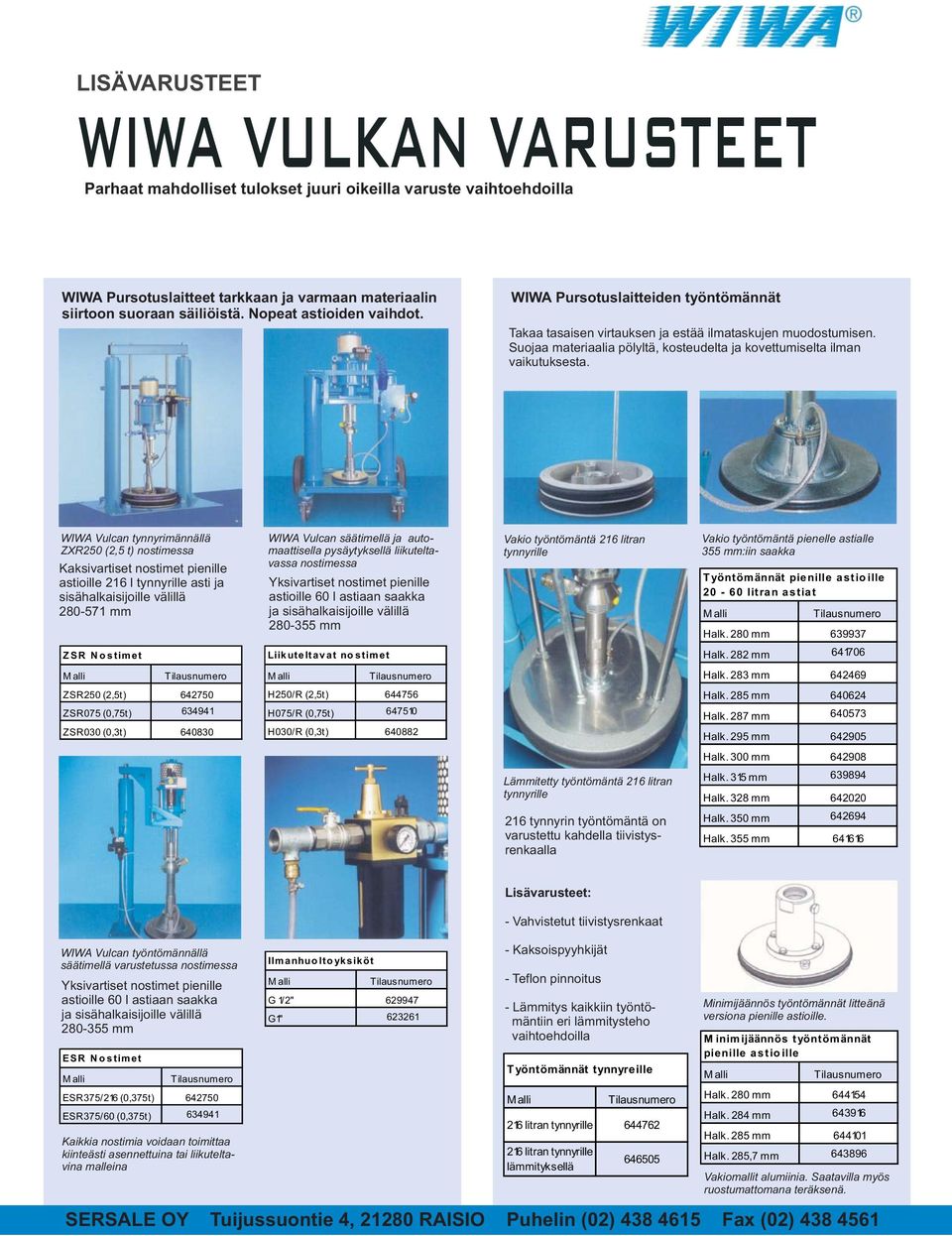

6 WIWA VULKAN VARUSTEET LISÄVARUSTEET Parhaat mahdolliset tulokset juuri oikeilla varuste vaihtoehdoilla WIWA Pursotuslaitteet tarkkaan ja varmaan materiaalin siirtoon suoraan säiliöistä. Nopeat astioiden vaihdot. WIWA Pursotuslaitteiden työntömännät Takaa tasaisen virtauksen ja estää ilmataskujen muodostumisen. Suojaa materiaalia pölyltä, kosteudelta ja kovettumiselta ilman vaikutuksesta. WIWA Vulcan tynnyrimännällä ZXR250 (2,5 t) nostimessa Kaksivartiset nostimet pienille astioille 216 l tynnyrille asti ja sisähalkaisijoille välillä mm WIWA Vulcan säätimellä ja automaattisella pysäytyksellä liikuteltavassa nostimessa Yksivartiset nostimet pienille astioille 60 l astiaan saakka ja sisähalkaisijoille välillä mm Vakio työntömäntä 216 litran tynnyrille Vakio työntömäntä pienelle astialle 355 mm:iin saakka Työntömännät pienille astioille litran astiat Halk. 280 mm ZSR Nostimet Liikuteltavat nostimet Halk.282 mm Halk. 283 mm ZSR250 (2,5t) ZSR075 (0,75t) ZSR030 (0,3t) H250/R (2,5t) H075/R (0,75t) H030/R (0,3t) Halk. 285 mm Halk.287 mm Halk. 295 mm Lämmitetty työntömäntä 216 litran tynnyrille 216 tynnyrin työntömäntä on varustettu kahdella tiivistysrenkaalla Halk. 300 mm Halk.315 mm Halk. 328 mm Halk.350 mm Halk. 355 mm Lisävarusteet: - Vahvistetut tiivistysrenkaat WIWA Vulcan työntömännällä säätimellä varustetussa nostimessa Yksivartiset nostimet pienille astioille 60 l astiaan saakka ja sisähalkaisijoille välillä mm ESR Nostimet Ilmanhuoltoyksiköt G 1/2" G1" Kaksoispyyhkijät - Teflon pinnoitus - Lämmitys kaikkiin työntömäntiin eri lämmitysteho vaihtoehdoilla Työntömännät tynnyreille Minimijäännös työntömännät litteänä versiona pienille astioille. M inimijäännös työntömännät pienille astioille ESR375/216 (0,375t) ESR375/60 (0,375t) Kaikkia nostimia voidaan toimittaa kiinteästi asennettuina tai liikuteltavina malleina 216 litran tynnyrille litran tynnyrille lämmityksellä Halk. 280 mm Halk. 284 mm Halk. 285 mm Halk. 285,7 mm Vakiomallit alumiinia. Saatavilla myös ruostumattomana teräksenä.

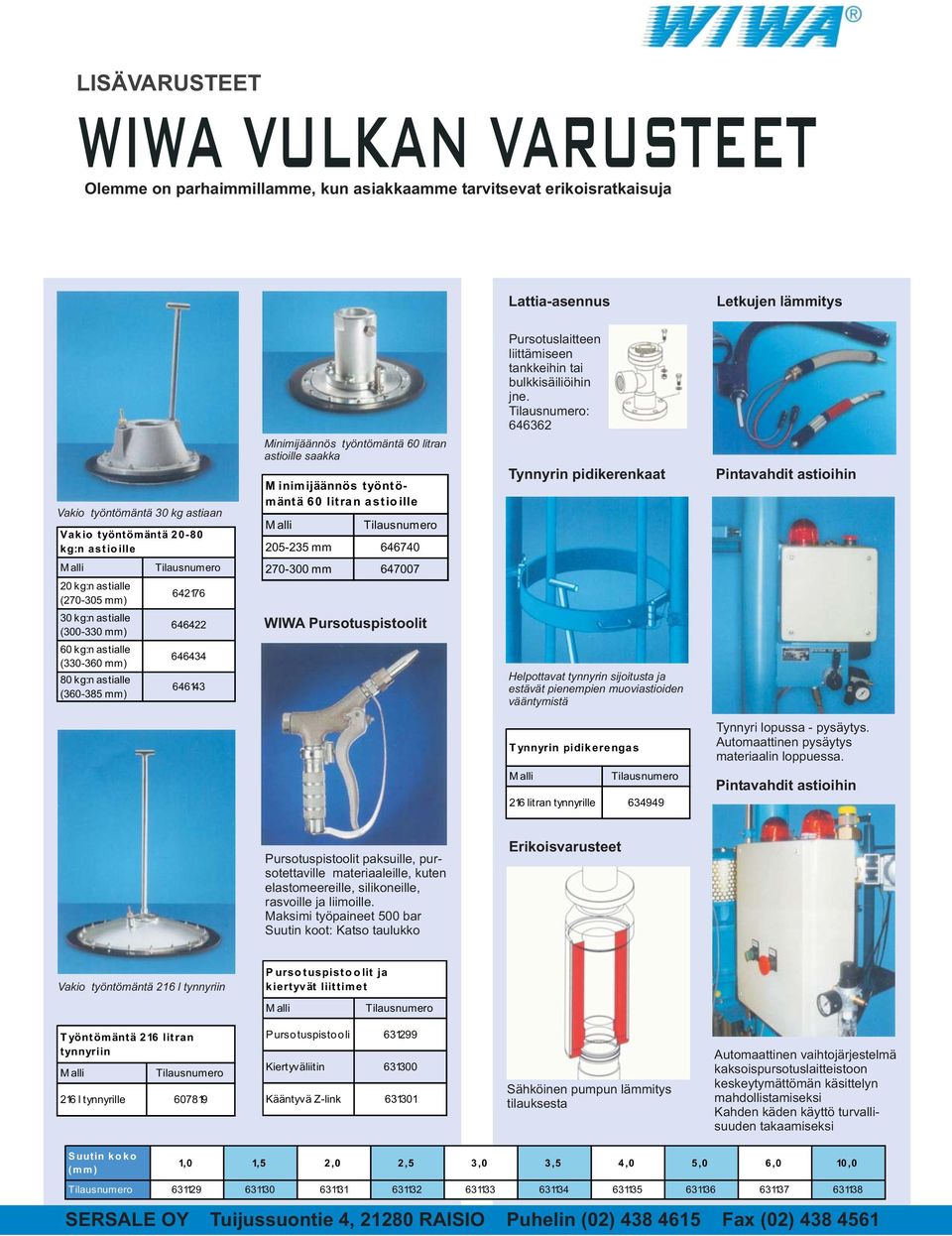

7 LISÄVARUSTEET WIWA VULKAN VARUSTEET Olemme on parhaimmillamme, kun asiakkaamme tarvitsevat erikoisratkaisuja Lattia-asennus Letkujen lämmitys Pursotuslaitteen liittämiseen tankkeihin tai bulkkisäiliöihin jne. : Vakio työntömäntä 30 kg astiaan Vakio työntömäntä kg:n astioille Minimijäännös työntömäntä 60 litran astioille saakka M inimijäännös työntömäntä 60 litran astioille mm Tynnyrin pidikerenkaat Pintavahdit astioihin 20 kg:n astialle ( mm) 30 kg:n astialle ( mm) 60 kg:n astialle ( mm) 80 kg:n astialle ( mm) mm WIWA Pursotuspistoolit Helpottavat tynnyrin sijoitusta ja estävät pienempien muoviastioiden vääntymistä Tynnyrin pidikerengas Tynnyri lopussa - pysäytys. Automaattinen pysäytys materiaalin loppuessa. 216 litran tynnyrille Pintavahdit astioihin Pursotuspistoolit paksuille, pursotettaville materiaaleille, kuten elastomeereille, silikoneille, rasvoille ja liimoille. Maksimi työpaineet 500 bar Suutin koot: Katso taulukko Erikoisvarusteet Vakio työntömäntä 216 l tynnyriin Pursotuspistoolit ja kiertyvät liittimet Työntömäntä 216 litran tynnyriin 216 l tynnyrille Pursotuspistooli Kiertyväliitin Kääntyvä Z-link Sähköinen pumpun lämmitys tilauksesta Automaattinen vaihtojärjestelmä kaksoispursotuslaitteistoon keskeytymättömän käsittelyn mahdollistamiseksi Kahden käden käyttö turvallisuuden takaamiseksi Suutin koko (mm) 1,0 1,5 2,0 2,5 3,0 3,5 4,0 5,0 6,0 10,

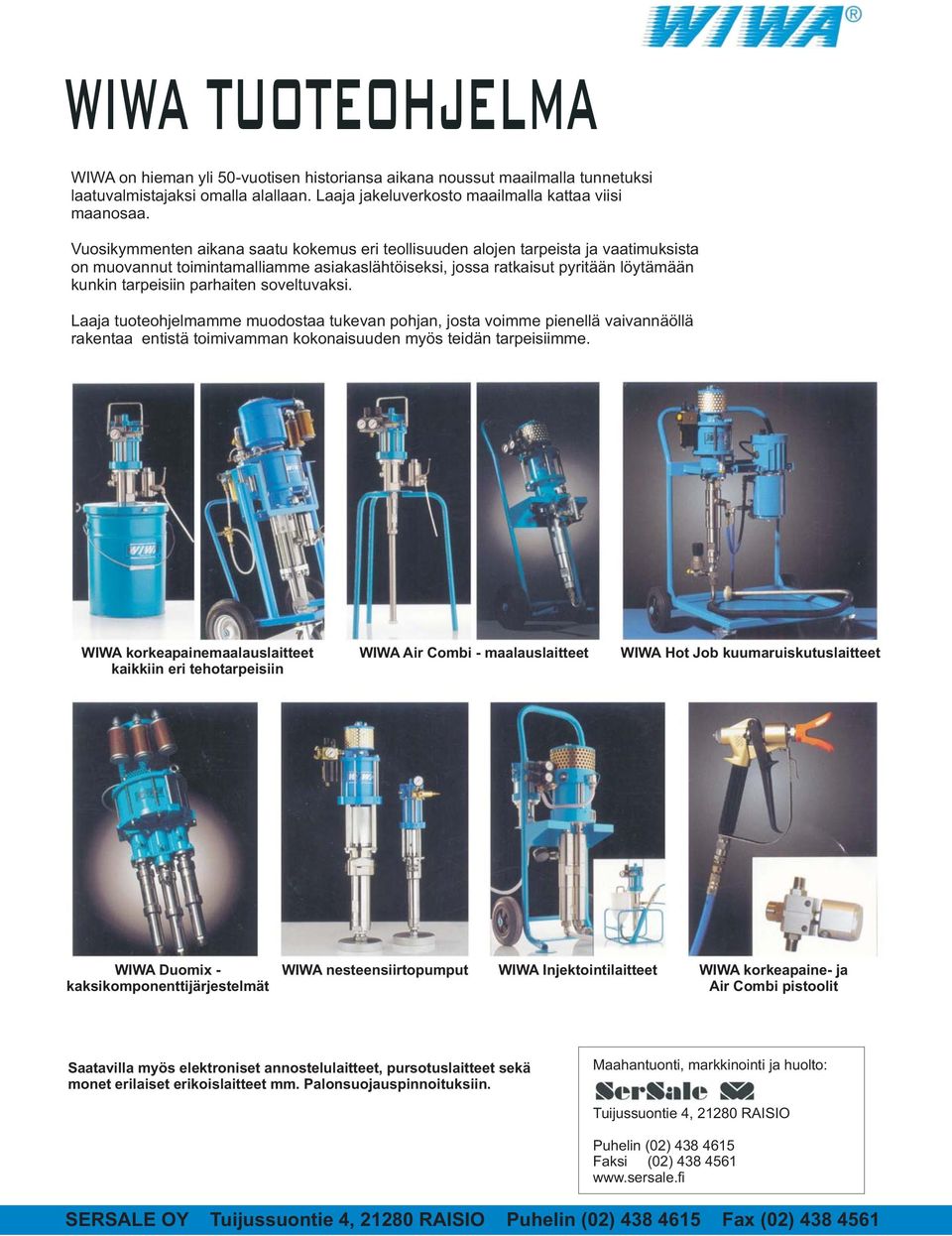

8 WIWA TUOTEOHJELMA WIWA on hieman yli 50-vuotisen historiansa aikana noussut maailmalla tunnetuksi laatuvalmistajaksi omalla alallaan. Laaja jakeluverkosto maailmalla kattaa viisi maanosaa. Vuosikymmenten aikana saatu kokemus eri teollisuuden alojen tarpeista ja vaatimuksista on muovannut toimintamalliamme asiakaslähtöiseksi, jossa ratkaisut pyritään löytämään kunkin tarpeisiin parhaiten soveltuvaksi. Laaja tuoteohjelmamme muodostaa tukevan pohjan, josta voimme pienellä vaivannäöllä rakentaa entistä toimivamman kokonaisuuden myös teidän tarpeisiimme. WIWA korkeapainemaalauslaitteet kaikkiin eri tehotarpeisiin WIWA Air Combi - maalauslaitteet WIWA Hot Job kuumaruiskutuslaitteet WIWA Duomix - kaksikomponenttijärjestelmät WIWA nesteensiirtopumput WIWA Injektointilaitteet WIWA korkeapaine- ja Air Combi pistoolit Saatavilla myös elektroniset annostelulaitteet, pursotuslaitteet sekä monet erilaiset erikoislaitteet mm. Palonsuojauspinnoituksiin. Maahantuonti, markkinointi ja huolto: Tuijussuontie 4, RAISIO Puhelin (02) Faksi (02)
