Korkeapaine tiemerkintälaitteet. Toteuta viivojen maalausprojektit parhaalla kalustolla.

Transkriptio

1 Korkeapaine tiemerkintälaitteet Toteuta viivojen maalausprojektit parhaalla kalustolla

2 SISÄLTÖ Miksi Airlessco?... 3 SS SS SS SS Viivamaalausvarusteet... 6 Varusteet

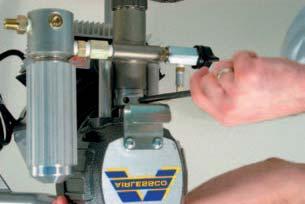

3 YLEISTÄ AIRLESSCO:STA Airlessco valmistaa ammattikäyttöön tarkoitettuja korkeapainemaalauslaitteita sekä niiden varusteita. 1 3 Airlessco on valmistanut tuotteitaan vuodesta 1975 lähtien erityisesti rakennusmaalausurakoitsijoiden sekä teollisuuden ja julkishallinnon alaisiin kunnossapidon tarpeisiin. Ammattiurakoitsijat ovat päivittäin riippuvaisia maalauslaitteistaan. Siksi pyrimme jatkuvasti kehittämään niiden suorituskykyä sekä käytön vaivattomuutta. 2 4 Airlesscon korkepainemaalauslaitteilla ruiskutat suurempia litramääriä pienemmällä päivittäishuollon tarpeella sekä pidemmillä huoltoväleillä. Kiitämme mielenkiinnostänne Airlesscoa kohtaan. MIKSI AIRLESSCO? LAADUKKAASTI SUUNNITELTU Erittäin vakaa pistoolivarsi voidaan asettaa eri asentoihin ja puolille laitetta sekunneissa - ilman työkaluja. Käsikytkimellä vapautettava kääntyvä etupyörä on varustettu asentomuistimekaniikalla kaarevien viivojen ja ympyröiden ruiskuttamiseksi. 1. Patentoitu Triple-Life ylä- ja alatiivistesarjojen rakenne on kokonaan kiristettävissä ulkopuolelta. Tämä pidentää tiivisteiden käyttöikää ja säässäästää siten aikaa ja rahaa. 2. Superkarkaistu, yksiosainen männänvarsi. Suuri halkaisija tarkoittaa vähemmän iskuja litramäärää kohden. 3. Kovametalli venttiilipesät parantavat virtausta ja kestävät pidempään. 4. Itsekeskittyvät, suurvirtauskuulanohjaimet parantavat venttiilin toimintaa ja pidentävät kuulien ja kovametallipesien käyttöikää. SUUREMPI RUOSTUMATON MÄNNÄN VARSI KESTÄÄ PIDEMPÄÄN - Pienempi männän varsi vaatii enemmän iskuja pumpattua litraa kohden lisäten näin pumpun kulumista. Airlesscon Slow Strokermännät on valmistettu karkaistusta, ruostumattomasta teräksestä. Pienempi iskumäärä litraa kohden tarkoittaa pidempää käyttöikää männälle, tiivisteille ja ja venttileille. SÄÄDETTÄVÄT TIIVISTESARJAT VÄHENTÄ- VÄT KALLIITA HUOLTOKATKOJA. Airlesscon ainutlaatuinen pumpunrakenne mahdollistaa molempien tiivistesarjojen kiristyksen pumpun ulkopuolelta. Näin saavutetaan jopa 3-kertainen käyttöikä tiivistesarjoille!

4 SÄILYTYSKOTELO TYÖKALUILLE, SUUTTIMILLE JA TARVIKKEILLE SS3650 Tarjoaa ratkaisevat ominaisuudet tuottaviin päivittäisruiskutuksiin ILMAKUMIRENKAAT TERÄSVANTEILLA Luotettava LP-sarjan mäntätoiminen korkeapainepumppu ulkoisesti säädettävällä Triple-Life tiivstesarjalla SÄÄDETTÄVÄT TYÖNTÖAISAT Tasaiset ja pehmeä ympyrä- ja kaarreruiskutukset onnistuvat helposti kääntyvän etupyörän RADIUS MEMORY mekaniikan avulla Pikairroitettava teline mahdollistaa pistoolin vaihtamisen toiselle sivulle sekunneissa SS4050 Kompakti mäntätoiminen viivamaalausruisku takaa ammattimaisen lopputuloksen. SS3650 Elektroninen paineenohjausjärjestelmä tuottaa tasaisen virtauksen ja minimoi kulumisen Voimanlähteenä toimii Honda OHV 4-tahtinen polttomoottori, joka on tunnetusti hidakierroksinen, mahdollisimman värinätön sekä hiljainen käytössä Airlesscon kärry on valmistettu neliöputkesta, joka tekee siitä kestävän ja tukevan, mutta myös kevyen yhdelle miehelle SS4050 TEKNISET TIEDOT SS3650 SS Durotech 4 HP Honda GX160 Tilausnumeroo Moottori Maksimi työpaine 207 bar 207 bar Maksimi litratuotto 2,65 l/min 3,0 l/min Suositeltava vuosittainen ruiskutusmäärä 9500 l 9500 l Maksimi suutinkoko 0.027" 0.029" Paino 75 kg 75 kg 94 H x 61 W x 165 L Sisältää pistoolin ja letkut Mitat (cm) 4 VIIVAMAALAUSLAITTEET

5 SL SLOW STROKER MÄNTÄPUMPPU SS4550 SÄÄDETTÄVÄT TYÖNTÖAISAT Joustavaa ruiskutusta, kahden pistoolin ruiskutus ja SL pumpun kestävyys SS 6050: LINEDRIVER AJOISTUIMEN YHDISTÄMINEN MAHDOLLISTA Kompakti laiteteline parantaa työteon mukavuutta ja joustavuutta - tuottavuus paranee. Lisäpistoolisarja mahdollistaa jopa 60 cm leveiden viivojen ruiskutuksen SL sarjan pumpussa on suuri yksiosainen ruostumaton männänvarsi, ruostumaton runko ja kuulat sekä ulkoisesti kiristettävät Triple-life tiivistesarjat, joiden avulla huoltovälejä voidaan pidentää pienemmät käyttökustannukset ja pidempi käyttöikä. SS6050 SS4550 Raskaimpien pinnoitteiden ruiskutus on mahdollista suorittaa samanlaisella, kestävällä ja helposti ohjattavalla laiterungolla. Lukittavilla kaksoiseturenkailla voidaan viivat ruiskuttaa helpommin seiniin asti ja renkaiden leventäminen vakauttaa laitetta helpottaen pitkien viivojen ruiskutuksissa. Pistoolin siirtäminen käy sekunneissa - ilman työkaluja. Tilava astiateline mahdollistaa yli suurien purkkien käytön. SS6050 TEKNISET TIEDOT SS4550 SS / Honda GX160 Honda GX160 Maksimi työpaine 227 bar 227 bar Maksimi litratuotto 5,0 l/min 6,5 l/min l l / / kg 110 kg Tilausnumero - 1 pistoolilla/ 2:lla pistoolilla Moottori Suositeltava vuosittainen ruiskutusmäärä Maksimi suutinkoko - 1 pistooli / 2 pistoolia Paino Mitat cm Sis. pistoolin ja ruiskutusletkun VIIVAMAALAUSLAITTEET 5

6 LISÄVARUSTEET VIIVAMAALAUKSIIN LINEDRIVER itsevetävä ohjausistuin LINEDRIVER LINEDRIVER hd Tilausnumero Moottori - honda 160 cc 200cc Polttoaine säiliön tilavuus 3,6 l 3.6 l Paino 120 kg 125 kg Maksimi nopeus 16 km/h 16 km/h RUISKUTUKSEN LISÄVARUSTEET Erillisruiskutussarja 2. pistoolin asennussarja Pistoolin korkeuspyörät Rakeen annostelija Sapluuna- ja/tai erillisruiskutuksiin Sisältää pistoolin ja asennustangon Ruiskutusviivan leveyden vakioimiseen epätasaisilla alustoilla pistoolille 4" pistoolille 4" Ruiskutusosoitin Kaksoissuutin adapteri 45 litran astia Helpottaa kohdistuksessa ja pitkissä viivoissa Leveiden viivojen ruiskutuksiin. Vaatii pumpun tehon riittävyyden kahdelle-kolmelle suuttimelle Suuren tilavuuden muovinen maaliastia 6 VIIVAMAALAUSVARUSTEET

7 MUUT VARUSTEET PROLIGHT 009 KORKEAPAINEPISTOOLI Kevyt liipaisinvastus - liipaisimen lukitus - käsikiristettävä ei työkalutarvetta - helposti puhdistettava kahvansuodatin, Nylon rungolla - suuri kovametallikärjellä valustettu neula ja pesä takaa pitkän käyttöiän - ruostumattomat teräskierteet kestävät suuttimien ja varusteiden asennukset pitkään - teflon neulan tiiviste ProLight 009 Tilausn numero: 24H289 ProLight 009 Airlessco suodattimet 24E643 Suodatin Prolight 009 pistooliin, 50 mesh 24E644 Suodatin Prolight 009 pistooliin, 100 mesh SUUTTIMET, SUUTINRUNGOT, TIIVISTEET JA PISTOOLI-LETKUPAKETIT Itsekohdistuva rakenne, vuoto- ja roiskevapaa toiminta - suuttimen kahvassa tiivisteen asennusta helpottava kärki - asennus tapahtuu sekunneissa mikrohiottu suutin kestää pitkään, pitää koon ja viuhkan muodon - ripustusaukko helpottaa puhdistusta ha varastointia metallitiiviste, ei vuotoja ja sopii kaikille pinnoitteille Kääntösuutin ARV-xxx maalaukseen ARV-Wxx leveviuhkasuuttimet AFF-xxx Fine-Finish suuttimet AST-xxx Viivamaalaussuuttimet Kääntösuutin rungot ja tiivisteet Suutinrunko 11/16" Suutinrunko 7/8" Metallitiiviste O-renkaalla Välitiiviste Tiivisteet Metallitiiviste O-renkaalla Välitiiviste Letkupakettiin sisältyy pistooli ja ¼" korkeapainemaalausletku (15m): 24H307 ProLight convertible ja litteäkahvainen sormi liipaisin Pikapesuadapteri, pistoolin pesu puhtaalla vedellä pikapesuadapteri MagiCLEAN pumpun puhdistusaine laitteelle, pistoolille, letkuille ja suuttimille Aloituspaketti 10 l Täyttöpullo Laatikko 0.35 liran purkkeja Pistoolin korjaussarja Part number: Korjaussarja SG pistooliin Pumpun ylläpitosuoja-aine estää maalin kuivumisen mäntään ja hidastaa tiivisteiden kulumista pidempien säilytyksien jälkeen pien pulloja 0.03 l l pullo (12kpl) l pullo (4kpl) MUUT VARUSTEET 7

8 LISÄVARUSTEET Maalinsuodatuskankaat maalin esisuodattamiseen - 12 per paketti Imusuodattimen ympärille l astian päälle Letkun suoja suojaa maalausletkua maalilta ja kulumiselta Yksi rulla Kuusi rullaa Joustava työletku maks. 230 barin työpaineille "1.2 m "0.9 m "1.5 m "1.8 m Korkeapainemaalausletku 230 barin työpaineille /4 ", 15 m /8 ", 15 m /2 ", 15 m Kaksoisnipat ja liittimet /4 ", kp-kaksoinippa /8 ", kp-kaksoinippa /8" x 1/4" kp-supistusnippa Stay Clean ruiskute, joka estää maalin tarttumisen laitteeseesi l pullo (12kpl) Ylätiivistesarjan voiteluaine - estää maalin kuivumisen männän varteen litran pullo litran pullo Kääntyvä nivel G kierteillä /8" x 14 Kääntyvä niveö Adapterit suutinjatke pistooliin Suuttimen mutteri F 11/16" Suuttimen mutteri G 7/8" F -> G adapteri; (Graco suuttimille) Suutinjatkeet cm suutinjatke " G" cm suutinjatke " G" cm suutinjatke " G" cm suutinjatke " G" cm suutinjatke " G" cm pelkkä suutinjatke varsi" cm pelkkä suutinjatke varsi" Valtuutettu Airlessco edustajasi: SERSALE OY Tuijussuontie Raisio Puhelin: +358 (0) Fax: +358 (0) info@sersale.fi Maahantuonti, markkinointi ja huolto: Airlessco - A Division of Graco 2010 Graco. Lomake No Rev.B 01/12. Kaikki mainitut tuotenimet ja -merkit on tarkoitettu niiden tunnistamiseksi ja kuuluvat niiden omistajille. Kaikki kirjoitettu ja kuvallinen sisältö tässä dokumentissa perustuu viimeisimpiin saatavilla oleviin tuotetietoihin esitteen julkaisu ajankohtana. Airlessco pidättää oikeuden muutoksiin kaikkina ajankohtina.
