Orimattila, Pennalan hulevesialtaiden mitoitustarkastelu

Transkriptio

1 Pöyry Finland Oy PL 50 (Jaakonkatu 3) FI Vantaa Finland Kotipaikka Vantaa, Finland Y-tunnus Puh Faksi Orimattila, Pennalan hulevesialtaiden LUONNOS Päiväys Viite Sivu 1 (7) Sisällysluettelo 1 YLEISTÄ LAHDENTIEN ALI JOHDETTAVA MAKSIMIVIRTAAMA VIIVYTYSALTAAT TULOKSET Vaihe Vaihe Vaihe Uusi DN800 yhteys Porvoonjokeen JOHTOPÄÄTÖKSET... 7 / Jouni Korkiamäki /Ulla Sihvola / Jukka Keituri Alkuperäinen kopio Rev. Päiväys/Laatija Päiväys/Tarkastanut Päiväys/Hyväksynyt Huomautukset

2 2 1 YLEISTÄ Tässä raportissa on arvioitu hulevesien viivytystilavuuden tarvetta alueen rakentamisen eri vaiheissa. Lisäksi on selvitetty missä vaiheessa uusi DN800 yhteys Porvoonjokeen tarvitaan. Tarkastelu on tehty mallintamalla MikeUrban-ohjelmistolla. Tarkastelussa käytetyissä mitoitussateissa on huomioitu ilmastonmuutoksen ennakoitu vaikutus. Kuvassa 1 on esitetty valuma-alue sekä vaiheistus. Kuva 1. Punaisella viivalla on esitetty tarkasteltavan alueen valuma-alue.

3 3 2 LAHDENTIEN ALI JOHDETTAVA MAKSIMIVIRTAAMA Nykytilanteessa alueen hulevedet johdetaan Lahdentien itäpuolella kulkevaan Rengonjokeen. Lahdentien ali johdettava maksimivirtaama on määritetty laskemalla alueelta muodostuva hulevesivirtaama ennen alueen rakentamista. Alueen pinta-ala on 113 ha ja pintavaluntakertoimeksi ennen rakentamista on arvioitu 0,15 (alue pääasiassa peltoa ja metsää). Kuva 2. Virtaamat ennen alueen rakentamista Lahdentien alituksessa keskimäärin kerran 1 ja 3 vuodessa toistuvissa rankkasadetilanteissa (sateen kesto 1h). Lahdentien itäpuolen avo-ojassa ei ole ollut kapasiteettiongelmia ennen alueen rakentamista. Tämän perusteella voidaan olettaa että ojan kapasiteetti riittää johtamaan noin 750 l/s virtaaman.

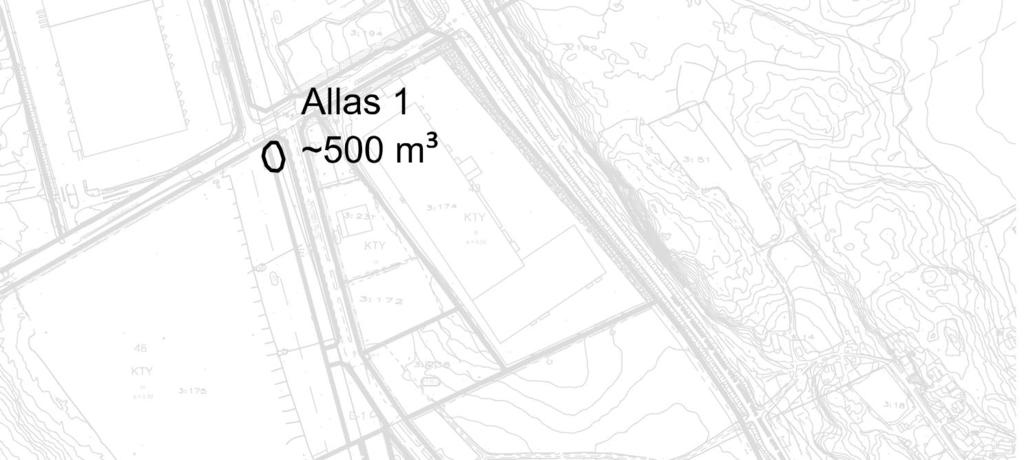

4 4 3 VIIVYTYSALTAAT Aiemmissa selvityksissä viivytysaltaita on esitetty kolmeen kohtaan. Tämän tarkastelun lähtökohtana on että altaat 1 ja 2 ovat vakiokokoisia (allas 1 tilavuus 500 m³ ja allas 2 tilavuus 3300 m³) ja niiden purkuputkien koko on DN800 (purkuvirtaama ~800 l/s). Kolmannen altaan tilavuus on määritetty eri vaiheiden ja rankkasadetilanteiden mukaisesti, niin ettei altaan purkuvirtaama nouse merkittävästi yli 750 l/s. Kuva 3. Viivytysaltaat.

5 5 4 TULOKSET 4.1 Vaihe 1 Alueesta on rakennettu noin 53 ha ja rakennetun alueen pintavaluntakerroin on 0,58. Kuva 4. Purkuvirtaamat Lahdentien ali ilman viivytysaltaita. Altaat 1 ja 2 täyttyvät ylivuotoon asti ja kolmannen altaan viivytystilavuudet on esitetty alla olevassa taulukossa. 1/3y 800 m³ 1/20y 1680 m³ 1/50y 2900 m³ 4.2 Vaihe 2 Rakennettu alue laajenee 29 ha (yhteensä rakennettua aluetta 82 ha) ja laajennuksen pintavaluntakerroin on 0,63. Kuva 5. Purkuvirtaamat Lahdentien ali ilman viivytysaltaita.

6 Altaat 1 ja 2 täyttyvät ylivuotoon asti ja kolmannen altaan viivytystilavuudet on esitetty alla olevassa taulukossa. 6 1/3y 1520 m³ 1/20y 3280 m³ 1/50y 4800 m³ 4.3 Vaihe 3 Rakennettu alue laajenee 31 ha (yhteensä rakennettua aluetta 113 ha) ja laajennuksen pintavaluntakerroin on 0,54. Kuva 6. Purkuvirtaamat Lahdentien ali ilman viivytysaltaita. Altaat 1 ja 2 täyttyvät ylivuotoon asti ja kolmannen altaan viivytystilavuudet on esitetty alla olevassa taulukossa. 1/3y 3200 m³ 1/20y 6200 m³ 1/50y 8900 m³ 4.4 Uusi DN800 yhteys Porvoonjokeen DN800 putken kapasiteetti on noin 800 l/s, jolloin tarkasteltavan alueen purkuvirtaama saa olla maksimissaan noin 1550 l/s, josta 750 l/s menee Lahdentien ali itään. Tällöin Hulevesialtaiden 1 ja 2 tasaustilavuus on riittävä vaiheiden 1 ja 2 rakentamisen jälkeen. Vaiheen 3 rakentamisen jälkeen altaalla 3 tarvittavat viivytystilavuudet on esitetty alla olevassa taulukossa. 1/3y 0 m³ 1/20y 500 m³ 1/50y 620 m³

7 7 5 JOHTOPÄÄTÖKSET Laskentatulosten perusteella kaikki kolme hulevesiallasta tulisi rakentaa jo ensimmäisen vaiheen valmistuttua. Lahdentien ali itään johdettavan virtaaman suuruudella on kuitenkin iso merkitys tarvittavaan viivytystilavuuteen ja siihen, milloin uusi yhteys Porvoonjokeen pitää rakentaa. Sen vuoksi tässä vaiheessa olisi suositeltavaa rakentaa altaat 1 ja 2. Lisäksi altaan 3 viivytystilavuuden tarpeen varmistamiseksi Lahdentien itäpuolella avo-oja tulisi mitata. Mittaustulosten perusteella voitaisiin selvittää tarkemmin kyseiseen avoojaan johdettava maksimivirtaama ja päivittää laskelmat altaan 3 tilavuuden tarpeesta. Samalla tarkentuisi, milloin uusi yhteys Porvoonjokeen tulisi rakentaa. Jatkosuunnittelussa tulee kiinnittää erityistä huomiota altaiden muotoihin ja purkurakenteisiin, koska niillä on merkittävä vaikutus altaiden purkuvirtaamiin. Toimenpide-ehdotukset (perustuvat keskimäärin kerran 20 vuodessa toistuvan rankkasadetilanteen hallintaan): VAIHE 1 - Altaaseen 1 rakennetaan patorakenne, jolla tasaustilavuus saadaan käyttöön - Allas 2 rakennetaan, tasaustilavuus on 3300 m³ - Allas 3 rakennetaan, tasaustilavuus on 1680 m³ - Rengonjoen uoman kunto selvitetään ja se mitataan. Tämän perusteella pystytään selvittämään paljonko Rengonjokeen voidaan Pennalan alueelta johtaa vesiä. Tämä tieto tarvitaan myös viivytystilavuuden tarkentamiseksi seuraavia vaiheita varten. VAIHE 2 - Altaan 3 tasaustilavuutta kasvatetaan siten, että kokonaistilavuus on 3280 m³. Tai rakennetaan uusi DN800 yhteys Porvoonjokeen. VAIHE 3 - Viimeistään tässä vaiheessa rakennetaan uusi DN800 yhteys Porvoonjokeen.
