1 PIHATTORAKENNUSHANKE KUSTANNUSARVIO MTK Tyyppinavettahanke Hankkeen nro MAATALOUSINVESTOINNIN TUETTAVA OSUUS KUSTANNUSARVIOT Piirustus nro 21 Teräspilarit k3600, NR-ristikot k900, matalaperustus, YP3- tiivissaumakate Kustannusarvion laatija: Empumpi Oy Jouko Keränen, RI Versokuja 5 E, Helsinki jouko.keranen@empumpi.fi Maatalousinvestoinnin tuettava osuus Maa- ja metsätalousministeriön asetus N:o 1038/2013 mukaan rakentamisinvestointien hyväksyttävistä yksikkökustannuksista

Teräspilarit k3600, NR-ristikot k900, matalaperustus, YP3- tiivissaumakate Kustannusarvion laatija: Empumpi Oy Jouko

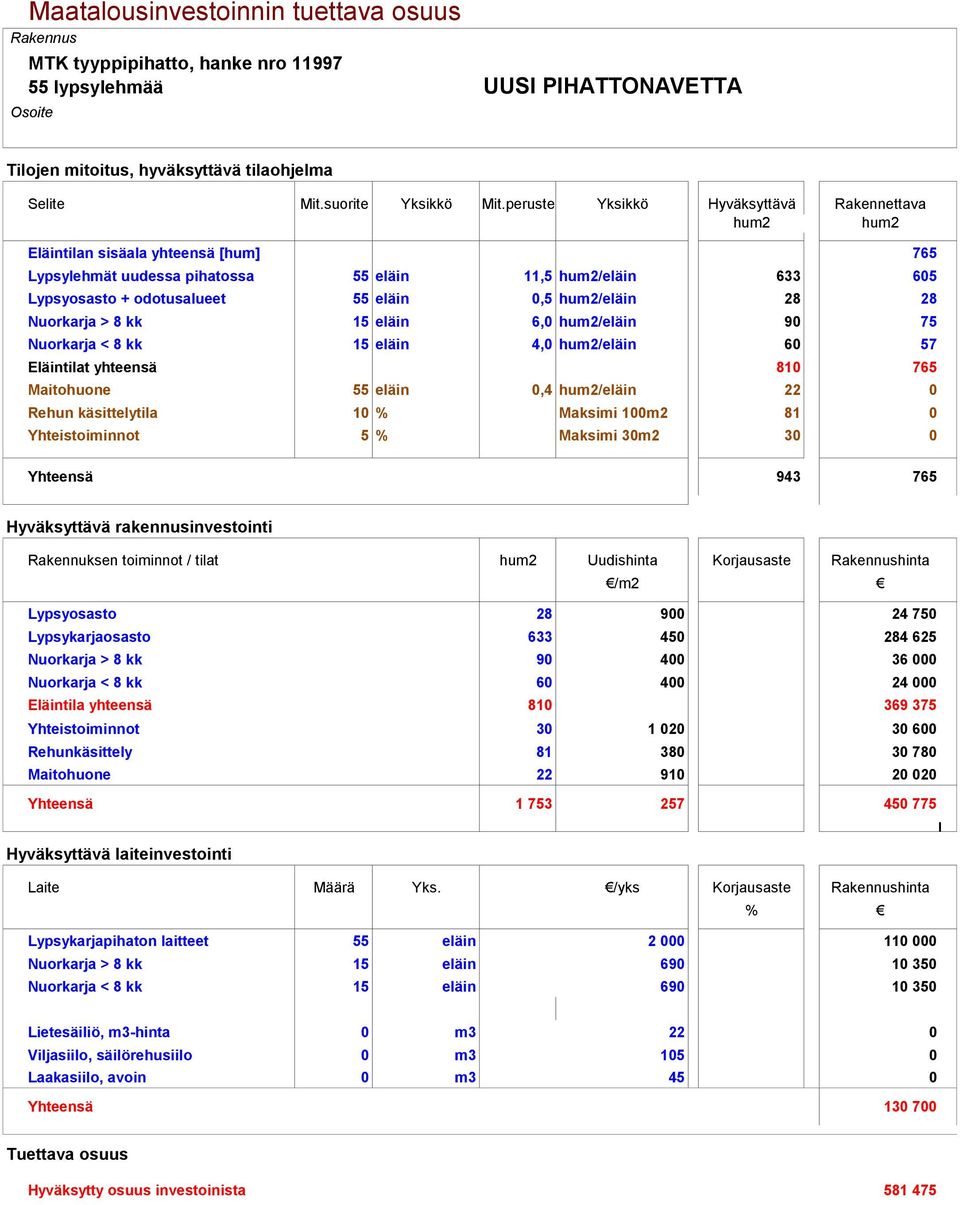

2 Maatalousinvestoinnin tuettava osuus Rakennus MTK tyyppipihatto, hanke nro lypsylehmää Osoite UUSI PIHATTONAVETTA Tilojen mitoitus, hyväksyttävä tilaohjelma Selite Mit.suorite Yksikkö Mit.peruste Yksikkö Hyväksyttävä Rakennettava hum2 hum2 Eläintilan sisäala yhteensä [hum] 765 Lypsylehmät uudessa pihatossa 55 eläin 11,5 hum2/eläin Lypsyosasto + odotusalueet 55 eläin 0,5 hum2/eläin Nuorkarja > 8 kk 15 eläin 6,0 hum2/eläin Nuorkarja < 8 kk 15 eläin 4,0 hum2/eläin Eläintilat yhteensä Maitohuone 55 eläin 0,4 hum2/eläin 22 0 Rehun käsittelytila 10 % Maksimi 100m Yhteistoiminnot 5 % Maksimi 30m Hyväksyttävä rakennusinvestointi Rakennuksen toiminnot / tilat hum2 Uudishinta Korjausaste Rakennushinta /m2 Lypsyosasto Lypsykarjaosasto Nuorkarja > 8 kk Nuorkarja < 8 kk Eläintila yhteensä Yhteistoiminnot Rehunkäsittely Maitohuone Hyväksyttävä laiteinvestointi Laite Määrä Yks. /yks Korjausaste Rakennushinta % Lypsykarjapihaton laitteet 55 eläin Nuorkarja > 8 kk 15 eläin Nuorkarja < 8 kk 15 eläin Lietesäiliö, m3-hinta 0 m Viljasiilo, säilörehusiilo 0 m Laakasiilo, avoin 0 m Tuettava osuus Hyväksytty osuus investoinista

hum2/eläin 28 28 Nuorkarja > 8 kk 15 eläin 6,0 hum2/eläin 90 75 Nuorkarja < 8 kk 15 eläin 4,0 hum2/eläin 60 57 Eläintilat yhteensä 810 765 Maitohuone 55 eläin 0,4 hum2/eläin 22 0 Rehun käsittelytila

3 0 RAKENNUTTAJAN KUSTANNUKSET Hankkeen rahoituskulut Suunnittelu ja neuvonta (arkkitehti-, rakenne- ja LVIS-suunnittelu) Rakennuttaminen, valvonta, vast. työnjohtajat, Rakentamisen luvat, katselmukset, tjhyväksynnät 3685 KUSTANNUSLASKELMA Muokkauspäivä: INDEKSI- MTK TYYPPIPIHATTO Laskelman laajuus: [ke-m2] (ilman aputiloja) 774 KORJATUT Hankenumero Kokonaisyksikköhinta /lypsylehmä: KUSTAN- Uudisrakennus Lypsykarjapihatto 55 lypsylehmää Laskelma yht. alv 0% NUKSET Pihattorakennuksen kustannus, alv 0% Piirustusnumero 21 Aputilat, 30m2, 1000 /m B, erityisrakenteet,mm. lietesäiliö , toimintainvestoinnit* A, tontin maa- ja pohjarakennus Pihattorakennuksen kust. alv 0 % [ /m2] 455,50 455,50 Vertailuindeksi: 2005=100 9/ ,2 Kust.nousu% Maatalousrakennukset 9/ ,2 0,0 % *Toimintainvestoinneissa ei indeksikorotusta Teräspilarit k3600, NR-ristikot k900, matalaperustus, YP3- tiivissaumakate Lämmin pihatto, rakennuksen paloluokka on P3 Kerrosala 774 ke-m2, eläintila 765 hum2, rehun käsittely - m2, erilliset aputilat 30 m2, maitohuone - m2 Yksikköhinta A TONTIN MAA- JA POHJARAKENNUS Alueen maankaivu (pintamaan poisto 0.4m maastoa muutetaan vähän, ei kuljetusta) 1700 m2 0, Uusi tielinja pihatolle, tien leveys 4m, kaivu 5m, pituus 20m, pintamaan poisto 0.4m 100 m2 0, Tien pintarakenne, sora 200+ murske 50mm 100 m2 4, Kanaalikaivu vesi- ja sähköjohdoille tien viereen, syvyys 2.5m, pituus 20m 20 jm 24, Kanaalitäyttö pääosin kaivumailla, alussorastus 20 jm 28, Pihan liikennealueet, sora 200+ murske 50mm (15m päissä+ 6m sivuilla) 1400 m2 4,

2013 INDEKSI- MTK TYYPPIPIHATTO Laskelman laajuus: [ke-m2] (ilman aputiloja) 774 KORJATUT Hankenumero 11997 Kokonaisyksikköhinta /lypsylehmä: 10 023 KUSTAN- Uudisrakennus Lypsykarjapihatto 55

4 RAKENNUKSEN MAA- JA POHJARAKENTEET 11 Maan tilavuuskaivu rakennuksen sisällä ja USlinjoilla, A=1100m2, H=keskim. 1.0m 1100 m3 2, B Perustusten salaojitus, kaivu ja sepelitäyttö 0.8m, salaojaputket, kaivot, purkuputki 130 jm 45, Perustusanturalinjojen, routaeristys 130 jm 12, Rakennuksen kattovesien sadevesiviemärit putket, kaivot, liitos salaojan purkuviemärin 774 rm2 1, Lattian ja lietekuilujen pohjien täyttö ja tiivistys, keskim. H=0.4m, A=774m2 310 m3 12, PERUSTUKSET JA ALAPOHJARAKENTEET YHTEENSÄ PERUSTUKSET Betoniantura 1600x900x300, pääjulkisivu 30 kpl 160, Peruspultit HPM 20L pääjulkisivun pilareilla, 4kpl/ pilari,(kust./pilari) 30 kpl 120, Betoniantura 600x600x200, betonipilasteri, PV 300x300, L= teräsosat, yht. 8kpl 8 kpl 210, Teräs- tai puupilarin , s=50mm, L=600, betonimanttelointi, yht. 30kpl 18 kpl 40, ALAPOHJA AP Betonilaatta mm, parret, lantakäytävät, lietekan. pohjat töineen 750 m2 28, Kuivikepohjakarsinan seinän betonirakenteet muotti- ja valutöineen, H=500mm 40 jm 40, Kanaalireunojen betonirakenteet muotti- ja valutöineen, H=200mm 170 jm 15, Lypsymontun kallistus- ja alusvalut, alustan viemäröinti 17 m2 65,

purkuviemärin 774 rm2 1,60 1238 15 Lattian ja lietekuilujen pohjien täyttö ja tiivistys, keskim. H=0.

5 27 A ERITYISRAKENTEET (Rakennuksessa) Lietekanavan kantava teräsbetonilaatta + betoninen rakolattiapalkisto (23+53m2) 76 m2 61, Lietekourun seinät, 81 jm (h=1300 mm), betonielementti mm 105 m2 70, Lietekourun seinät, 7 jm (h=1300 mm), betonielementti 200 mm 9 m2 85, Teräskannet raappalinjon päissä, yht.7.3m2, turkkilevykansi + kulmateräkset, kuumasink. 2 kpl 360, Betonikaide 2x9.3m lypsymontun sivuilla, H=1600, S=100mm 52 m2 65, Putki+ vanerikaide kuivikepohjakarsinan reunoilla L=32jm, parsipäädyt 6x2,3m, H=1,6 73 m2 45, PE-kerroslieteputki d=500 mm,10 jm 2x kulmat 90, rak. sisällä altaiden välissä 1 erä 2800, Ruokintakaukalon PV-betoni, L-kaukalo, HxB=1.0x1.0m, L=48 jm, sis.pintakäsittelyt 48 jm 225, B ERITYISRAKENTEET Lietesäiliöt rakennuksen ulkopuolella Betonirak. lietesäiliö asennettuna, h=3m, A=626 m2, V=1800 m3, elem. 58 kpl 58 kpl 200, Maan tilavuuskaivu (lietesäiliö 1800 m3, h=3.0 m) 600 m3 2, Salaojahiekka, suodatinkangas lietesäiliön pohjalla h= 200 mm, koneellinen tiivistys 650 m2 6, Salaojaputket asennettuna lietesäiliön ympäri 89 jm 89 jm 6, Salaojamuovikaivo kansi, muovia, h= 3-4m asenettuna 3 kpl 152, Salaojan tarkastuskaivo / perusvesikaivo d= 400/500 lietepesällinen muoviputki 1 kpl 408, Lietesäiliön pohjan betonilaatta, A= 626 m2, HL= 120 mm valu- ja raudotustöineen 626 m2 22, Penkan täyttö ja tiivistys pääosin kaivumailla 600 m3 1, Lietealtaan verkkoaita, H=1.5m asennettuna, sis. runkotolppien perustukset 89 jm 48, PE-kerroslieteputki d=500 mm, kaivosta lietesäiliölle 25 jm, asennus + läpiviennit 25 jm 115, Betonirak. lietteen tyhj.kaivo D=1.2 H=4.0, kaivonrengas, valutusputki 500 asenn. 1 kpl 1500,

6 3 RUNKO-, YLÄPOHJA- JA ULKOSEINÄ- RAKENTEET JA VESIKATE RUNKORAKENTEET Teräspilarit P160x160x6.0, 30kpl, L=3600, 28.3kg/jm, 102 kg/pilari, yht. 3060kg, Z kg 3, Teräspilarin pohja-, poski- ja päätylevyt yht. 35kg/pilari, yht.1050kg 1050 kg 3, Tuulipilarit LP-90x225 asennettuna, 8kpl, L=yht. 40jm 40 jm 25, LP-palkit 140x360 pääjulkisivuilla ristikoiden alla vaakapalkkina, yht. 97jm 97 jm 42, NR-puuristikot k900 kiinnikkeineen160 /kpl, asennus 30 /kpl 56 kpl 190, Ruokintakaukalon luukun ja verhoseinän puurakenteinen tukirunko 48 jm 60, YLÄPOHJA YP Kermikate / 1-kerroskate asennettuna, raakaponttilauta 23x m2 23, Puhallusmineraalivilla tuulensuojalevy 50mm, höyrynsulku alapaaterteen tasossa 817 m2 33, Ohutlevy sisäkatossa, 0,5mm, sinkitty, PVDF, asennettuna 810 m2 16, Vesikattotason tuulijäykistys, lauta 22x100, 480 jm 480 jm 1, Päätyräystäät, 50x150 k600 L1300, 62kpl+ rpl 23x95, 20m2, yht. räystästä 70jm 40 jm 16, Palokatko EI30, runko 50x100 k600+ min. villa 100mm, kipsilevy EK 13mm mol.puolin 23 m2 36, ULKOSEINÄ US1 ja US US7, Sokkelielementit 200mm, , m2 80, h=1.5m, yht. 72 jm, asennettuna US1, Teräsohutlevysandwich- seinäelementti m2 60, EPS 100mm, sivu 48,4x1,2, päädyt 135m2

40jm 40 jm 25,00 1000 48 LP-palkit 140x360 pääjulkisivuilla ristikoiden alla vaakapalkkina, yht.

7 4 RUNKOA TÄYDENTÄVÄT RAKENTEET Käsisäätöinen verhoseinärakenne molemmilla pääjulkisivuilla 2x47,5jm, h=2.0m asennettuna 190 m2 90, Taitto-/ nosto-ovet 34x42, 28x42 yht. 26,4m2 pielirakenteineen ( /m2) 26,4 m2 260, Metallirunkoinen ulkopariovi 25*25 1 kpl 1500, EK puuikkuna 12x12 M, pellityksineen 2 kpl 160, Lypsymontun portaat 2 kpl 250, Hoitosillat, talotikkaat, lumiesteet, kattovesien rännit ja syöksytorvet asennettuna 920 m2 3, SISÄPUOLISET PINTARAKENTEET Lypsymontun (ei nostolattiaa) lattian pintakäsittely 16,5 m2 13, KALUSTEET, VARUSTEET JA LAITTEET Parrenerottajat, portit, hoitokarsinat, aidat, kalusteet, sis.asennukset, 400 /eläinpaikka 55 kpl 300, Parsipedit asennettuna 55 kpl 150, Ruokintaeste 47 jm 47 jm 55, Lattiakaivo + suihku/ vesipiste 1 kpl 260, Lujitemuovinen lokasäiliö WC-jätevesille 3 m3 420, Pikapaloposti 30m letkulla 2 kpl 750, Käsisammutin CO2, AB-III-E, 6kg 4 kpl 120, Palovaroitin asennettuna 1 erä 4000,

kpl 250,00 500 64 Hoitosillat, talotikkaat, lumiesteet, kattovesien rännit ja syöksytorvet asennettuna 920 m2 3,30 3036 5 SISÄPUOLISET PINTARAKENTEET 215 0 65 Lypsymontun (ei nostolattiaa) lattian

8 74 Juoma-altaat ja juomakupit 1 erä 1350, Lypsymontun nostolattia asennettuna, ~10000, optiona 0 erä 10000, LÄMPÖ, VESI, ILMASTOINTI JA SÄHKÖ Vesiliittymä /vesiliittymän muunto 1 erä 3000, Sähköliittymä, sulakekoko 3 x??a /tai pääsulakekoon muunto asennuksineen 1 erä 3500, Sähkölaitteet ja -työt, eläintila (ei toimintainvestointeja) 765 hum2 22, Eläintilan vesi- ja viemärijohdot asennettuna 765 hum2 6, IV-poistohormit katolle, d=600mm, 14 kpl, manuaalinen säätö, asennus läpivienteineen 0 kpl 750, IV-poistohormit katolle, d=800mm, 8kpl, asennus läpivienteineen, man. säätö, 8 kpl 1000, RAHDIT RAKENNUSTARVIKKEILLE 8 4 erä 1500, JA LAITTEILLE TYÖMAAN KÄYTTÖ- JA 9 3 % YHTEISKUSTANNUKSET RAKENNUSKUSTANNUKSET 0-9 (ei 1A) YHTEENSÄ 10 TOIMINTAINVESTOINNIT Lypsyjärjestelmä, lypsyasema asennettuna, sis. rahdin, (käytetty ~20000 ) 1 kpl Lantaraapat asennettuna, 2x39 jm, b= 2,8 ja 3,4m 1 erä Tilasäiliö 5.0m3, asennus+ rahti erä Ruokintakaukalon mekaaninen, kääntyvä luukku,, L=48 jm, (kaukalo ks. Kohta 27A) 48 jm 265,

?a /tai pääsulakekoon muunto asennuksineen 1 erä 3500,00 3500 78 Sähkölaitteet ja -työt, eläintila (ei toimintainvestointeja) 765 hum2 22,00 16830 79 Eläintilan vesi- ja viemärijohdot asennettuna 765
