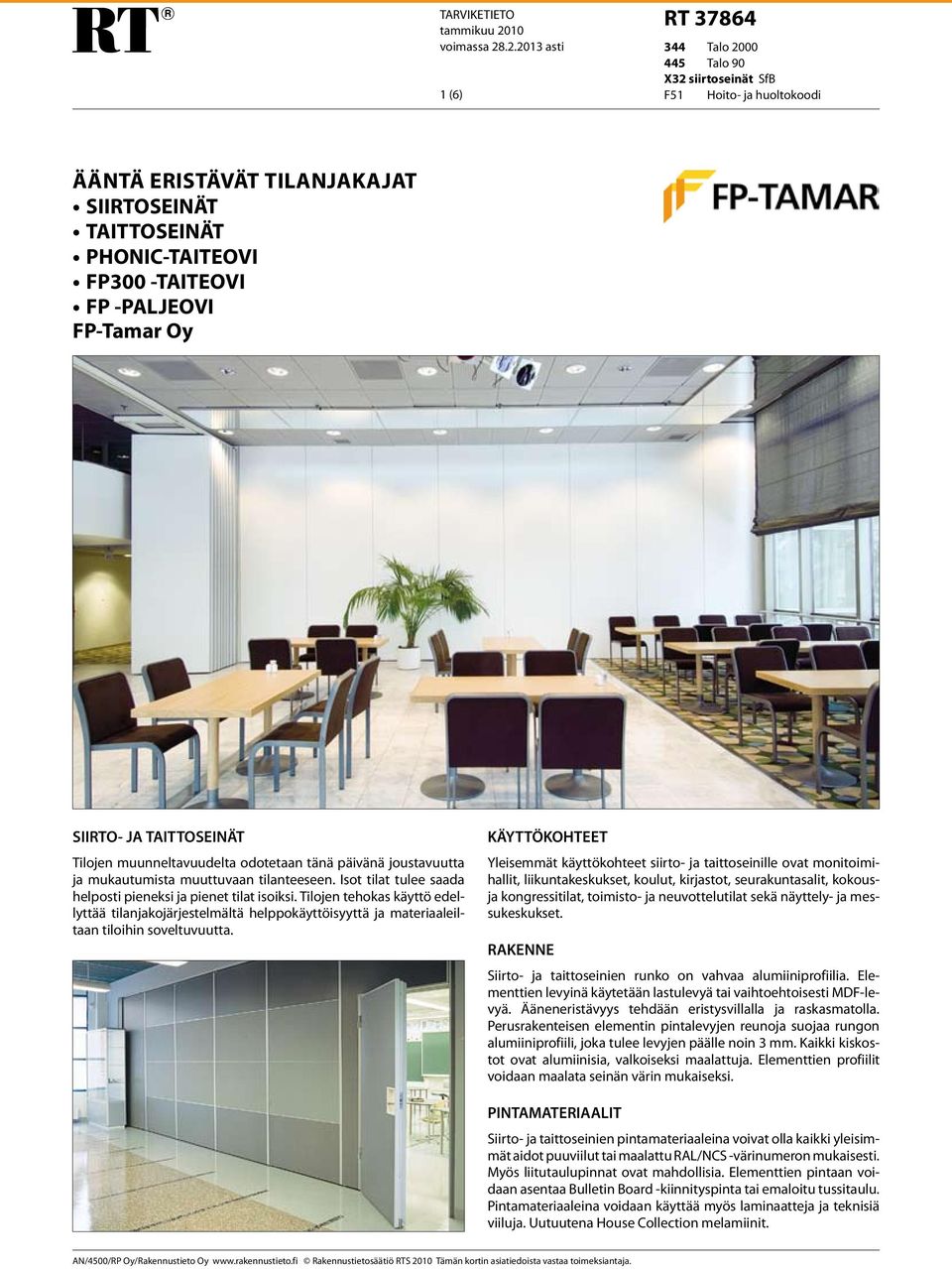

1 TARVIKETIETO tammikuu 00 voimassa 8..0 asti () RT 8 Talo 000 Talo 90 X siirtoseinät SfB F Hoito- ja huoltokoodi ÄÄNTÄ ERISTÄVÄT TILANJAKAJAT SIIRTOSEINÄT TAITTOSEINÄT PHONIC-TAITEOVI FP00 -TAITEOVI FP -PALJEOVI FP-Tamar Oy SIIRTO- JA TAITTOSEINÄT Tilojen muunneltavuudelta odotetaan tänä päivänä joustavuutta ja mukautumista muuttuvaan tilanteeseen. Isot tilat tulee saada helposti pieneksi ja pienet tilat isoiksi. Tilojen tehokas käyttö edellyttää tilanjakojärjestelmältä helppokäyttöisyyttä ja materiaaleiltaan tiloihin soveltuvuutta. KÄYTTÖKOHTEET Yleisemmät käyttökohteet siirto- ja taittoseinille ovat monitoimihallit, liikuntakeskukset, koulut, kirjastot, seurakuntasalit, kokousja kongressitilat, toimisto- ja neuvottelutilat sekä näyttely- ja messukeskukset. RAKENNE Siirto- ja taittoseinien runko on vahvaa alumiiniprofiilia. Elementtien levyinä käytetään lastulevyä tai vaihtoehtoisesti MDF-levyä. Ääneneristävyys tehdään eristysvillalla ja raskasmatolla. Perusrakenteisen elementin pintalevyjen reunoja suojaa rungon alumiiniprofiili, joka tulee levyjen päälle noin mm. Kaikki kiskostot ovat alumiinisia, valkoiseksi maalattuja. Elementtien profiilit voidaan maalata seinän värin mukaiseksi. PINTAMATERIAALIT Siirto- ja taittoseinien pintamateriaaleina voivat olla kaikki yleisimmät aidot puuviilut tai maalattu RAL/NCS -värinumeron mukaisesti. Myös liitutaulupinnat ovat mahdollisia. Elementtien pintaan voidaan asentaa Bulletin Board -kiinnityspinta tai emaloitu tussitaulu. Pintamateriaaleina voidaan käyttää myös laminaatteja ja teknisiä viiluja. Uutuutena House Collection melamiinit. AN/00/RP Oy/Rakennustieto Oy Rakennustietosäätiö RTS 00 Tämän kortin asiatiedoista vastaa toimeksiantaja.

2 RT 8 tarviketieto PALOLUOKITUS Siirtoseinien elementit voidaan toimittaa EI0 tai EI0 paloluokissa. AKUSTIIKKA Elementtien pintalevyjen työstämiseen on monia eri mahdollisuuksia esim. erilaiset urat ja reiät. Huom. Levyjen työstöt saattavat vaikuttaa mitattuihin äänieristysarvoihin. Elementtien pintaan voidaan myös kiinnittää akustoivia pintalevyjä, jotka estävät kaikumista ja parantavat tilan akustiikkaa. TIIVISTYSTEKNIIKKA Siirtoseinissä elementtien tiivistys tapahtuu mekaanisilla tiivistyspalkeilla. Tiivistyspalkeilla elementit tiivistetään lattian ja kannatinkiskon väliin. Sivuttaissuuntainen tiivistys tehdään nk. teleskooppielementillä. Teleskooppielementti on aina reunimmainen elementti. Taittoseinässä elementtien tiivistys tapahtuu kiinteillä laahustiivisteillä. LASIAUKOT Siirto- ja taittoseinät voidaan varustaa lasiaukoilla. Elementin reunan ja lasin väliin jää aina 0 mm leveä ehjä elementin pinta. Lasit ovat karkaistua lasia ja suurempaa äänieristystä edellyttävissä seinissä lasit ovat karkaistu ja laminoitu vahvemmiksi lasirakenteiksi. ÄÄNIERISTYSARVOT Siirtoseinät:,,, 8, 0 ja db Taittoseinät:,,, 9, 0 ja db Suurta ääneneristysarvoa vaativissa kohteissa suosittelemme käytettävän kahta vierekkäin asennettavaa siirtoseinää. Asennuskohteen kaikkien ympäröivien rakenteiden tulee täyttää samat vaatimukset ääneneristykselle. Suoraan tilasta toiseen johtavat LVIS-järjestelmät saattaa aiheuttaa äänivuodon, jolloin tilan kokonaiseristysarvo pienenee. SIIRTOSEINIEN PERUSTIETOA Siirtoseinien elementit ovat toisistaan irrallisia. Siirtoseinät ovat aina yläkantoisia eikä lattiaan tarvita erillistä kiskoa. Siirtoseinäelementtien varastointi voidaan toteuttaa useammalla eri tavalla. Elementit voi jäädä varastointiin siirtoseinän sulkulinjan päähän tai ne voidaan kuljettaa varastointiin toiseen tilaan. Normaalissa siirtoseinässä on aina vähintään teleskooppi-elementti ja yksi normaali elementti. Elementtien suurinta lukumäärää ei ole rajattu. Siirtoseinässä voi olla myös käyntiovellinen elementti. Käyntiovessa voidaan käyttää sarjoitettavia lukkopesiä. Käyntioven painikkeena suosittelemme käytettävän vakiopainiketta, joka ei elementtejä varastoitaessa naarmuta viereisen elementin pintaa. Elementtien maksimi on 0 mm ja vahvuus 8 mm...0 db (Lab) arvoissa. db (Lab) elementin vahvuus on 00 mm ja maksimi 0 mm. Siirtoseinän maksimikorkeutta ei ole ennakkoon määritelty. Siirtoseinän neliöpaino on valituista materiaaleista ja äänieristystasosta riippuen... kg. TAITTOSEINÄN PERUSTIETOA Taittoseinän elementit ovat sokkasaranoilla toisiinsa kytkettyjä. Taittoseinä lukitaan sulkulinjalle joka toisessa elementissä olevalla pitkäsalvalla. Taittoseinän elementit jäävät aina sulkulinjalle varastointiin. Taittoseinä voi olla -osainen tai -osainen (pariovellinen). Taittoseinän kannatinkisko ja pielet ovat säädettäviä. Säätövara on n. 0 mm. Pielet ja kannatinkisko valkoiseksi maalattua alumiinia. Alakantoisen taittoseinän lattiakisko on luonnonväriin anodisoitua alumiinia. Lattiakiskon kokonais on 9 mm. Lattiakisko suositellaan upotettavaksi lattian pintamateriaaliin. Upotussyvyys mm. Lattiakiskon 9 mm. Rakenteen kokoonpanosta riippuen taittoseinän reunimmainen elementti toimii käyntiovena (kts. periaatepiirustukset sivu ). Käyntiovessa on vakiona rullasalpa. Taittoseinässä voidaan käyttää välioven lukkorunkoja ja sarjoitettavia lukkopesiä. Vakiovedin on ovielementtiin asennettu uppovedin. Elementtien maksimi on 000 mm. Elementin vahvuus mm. AN/00/RP Oy/Rakennustieto Oy Rakennustietosäätiö RTS 00 Tämän kortin asiatiedoista vastaa toimeksiantaja.

3 RT 8 tarviketieto SIIRTOSEINÄN PERIAATEPIIRROKSET Siirtoseinän rakenneleikkaukset Pystyleikkaus Vaakaleikkaus, normaalielementti TAITTOSEINÄN PERIAATEPIIRROKSET A A AA käyntiovielementti teleskooppielementti A A A A A -osainen osainen 0 -osainen A A A A A -osainen A A A A A A A A A 8 +/- A A A AA 0 A 0 A A 0 Periaatepiirros sivuripusteisesta, alakantoisesta taittoseinästä A A A A A A A A A AA Periaatepiirros keskiripusteisesta taittoseinästä tiiviste mm Elementtien= paksuus Vaakaleikkaus, Vaakaleikkaus, Paloluokiteltujen siirtoseinien maksimimitoissa rajoituksia. Tilakohtaiset soveltuvuudet tarkistettava FP-Tamar Oy:stä. Piirrosten symbolit Pystyleikkaukset FP-taittoseinästä 0 +0/-0 A A A A A A keus rkeus A A A A A A A A A A A A A A A A eus A A 0 +0/-0 rullalukko = A A AN/00/RP Oy/Rakennustieto Oy Rakennustietosäätiö RTS 00 Tämän kortin asiatiedoista vastaa toimeksiantaja. rkeus tiiviste = Vaakaleikkaus FP-taittoseinästä 0 +0/-0 8 +/-0 A A AA A A AA Yläkantoinen 8 +/-0 A A A A AA AA 8 +/-0 Alakantoinen = tiiviste sarana sarana ===sarana = lukitussalpa 8 +/ / ===pyörästö pyörästö pyörästö

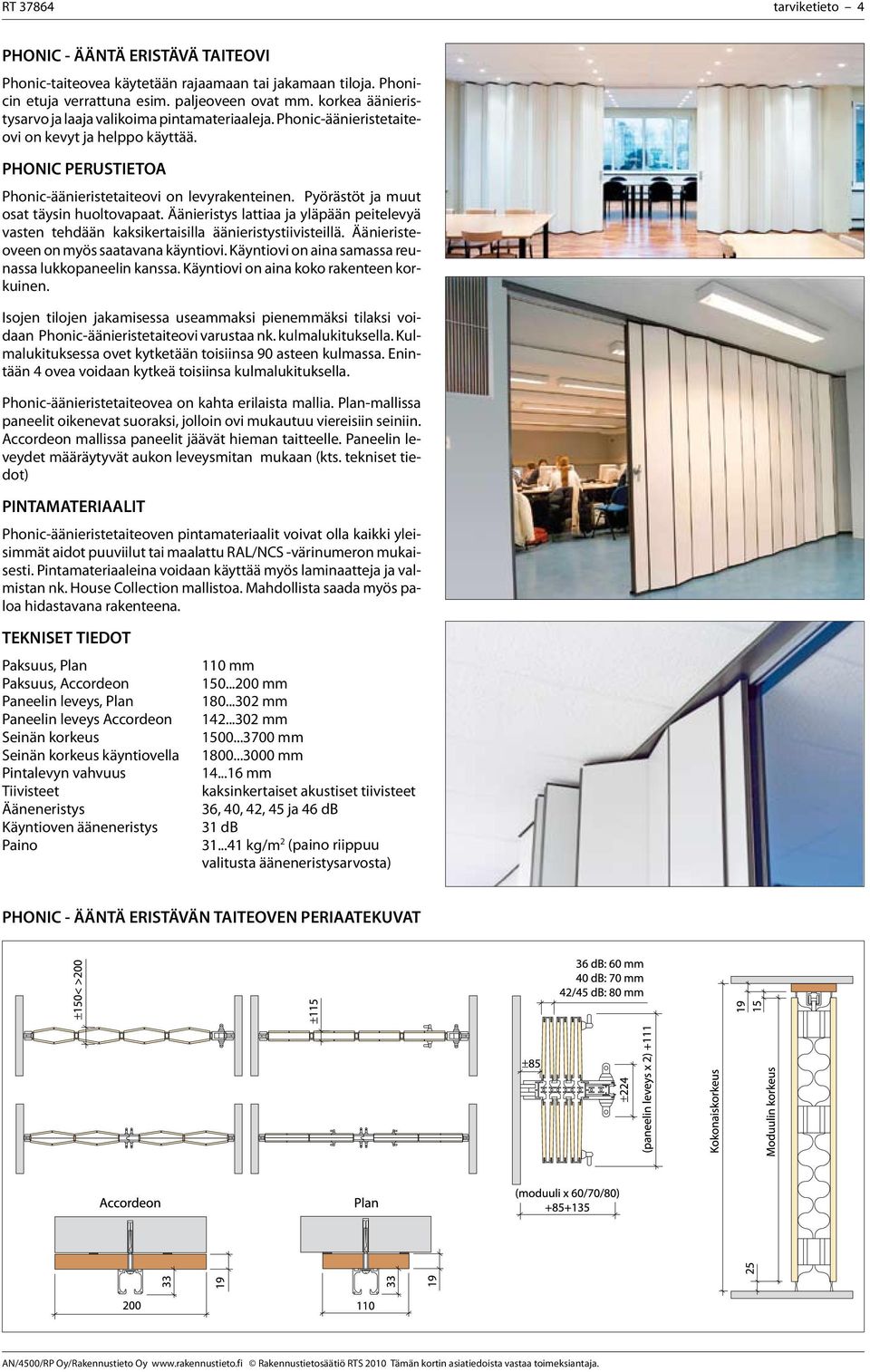

4 RT 8 tarviketieto PHONIC - ÄÄNTÄ ERISTÄVÄ TAITEOVI Phonic-taiteovea käytetään rajaamaan tai jakamaan tiloja. Phonicin etuja verrattuna esim. paljeoveen ovat mm. korkea äänieristysarvo ja laaja valikoima pintamateriaaleja. Phonic-äänieristetaiteovi on kevyt ja helppo käyttää. PHONIC PERUSTIETOA Phonic-äänieristetaiteovi on levyrakenteinen. Pyörästöt ja muut osat täysin huoltovapaat. Äänieristys lattiaa ja yläpään peitelevyä vasten tehdään kaksikertaisilla äänieristystiivisteillä. Äänieristeoveen on myös saatavana käyntiovi. Käyntiovi on aina samassa reunassa lukkopaneelin kanssa. Käyntiovi on aina koko rakenteen korkuinen. Isojen tilojen jakamisessa useammaksi pienemmäksi tilaksi voidaan Phonic-äänieristetaiteovi varustaa nk. kulmalukituksella. Kulmalukituksessa ovet kytketään toisiinsa 90 asteen kulmassa. Enintään ovea voidaan kytkeä toisiinsa kulmalukituksella. Phonic-äänieristetaiteovea on kahta erilaista mallia. Plan-mallissa paneelit oikenevat suoraksi, jolloin ovi mukautuu viereisiin seiniin. Accordeon mallissa paneelit jäävät hieman taitteelle. Paneelin leveydet määräytyvät aukon mitan mukaan (kts. tekniset tiedot) PINTAMATERIAALIT Phonic-äänieristetaiteoven pintamateriaalit voivat olla kaikki yleisimmät aidot puuviilut tai maalattu RAL/NCS -värinumeron mukaisesti. Pintamateriaaleina voidaan käyttää myös laminaatteja ja valmistan nk. House Collection mallistoa. Mahdollista saada myös paloa hidastavana rakenteena. TEKNISET TIEDOT Paksuus, Plan Paksuus, Accordeon Paneelin, Plan Paneelin Accordeon Seinän Seinän käyntiovella Pintalevyn vahvuus Tiivisteet Ääneneristys Käyntioven ääneneristys Paino 0 mm mm...0 mm...0 mm mm mm... mm kaksinkertaiset akustiset tiivisteet, 0,, ja db db... kg/m (paino riippuu valitusta ääneneristysarvosta) PHONIC - ÄÄNTÄ ERISTÄVÄN TAITEOVEN PERIAATEKUVAT AN/00/RP Oy/Rakennustieto Oy Rakennustietosäätiö RTS 00 Tämän kortin asiatiedoista vastaa toimeksiantaja.

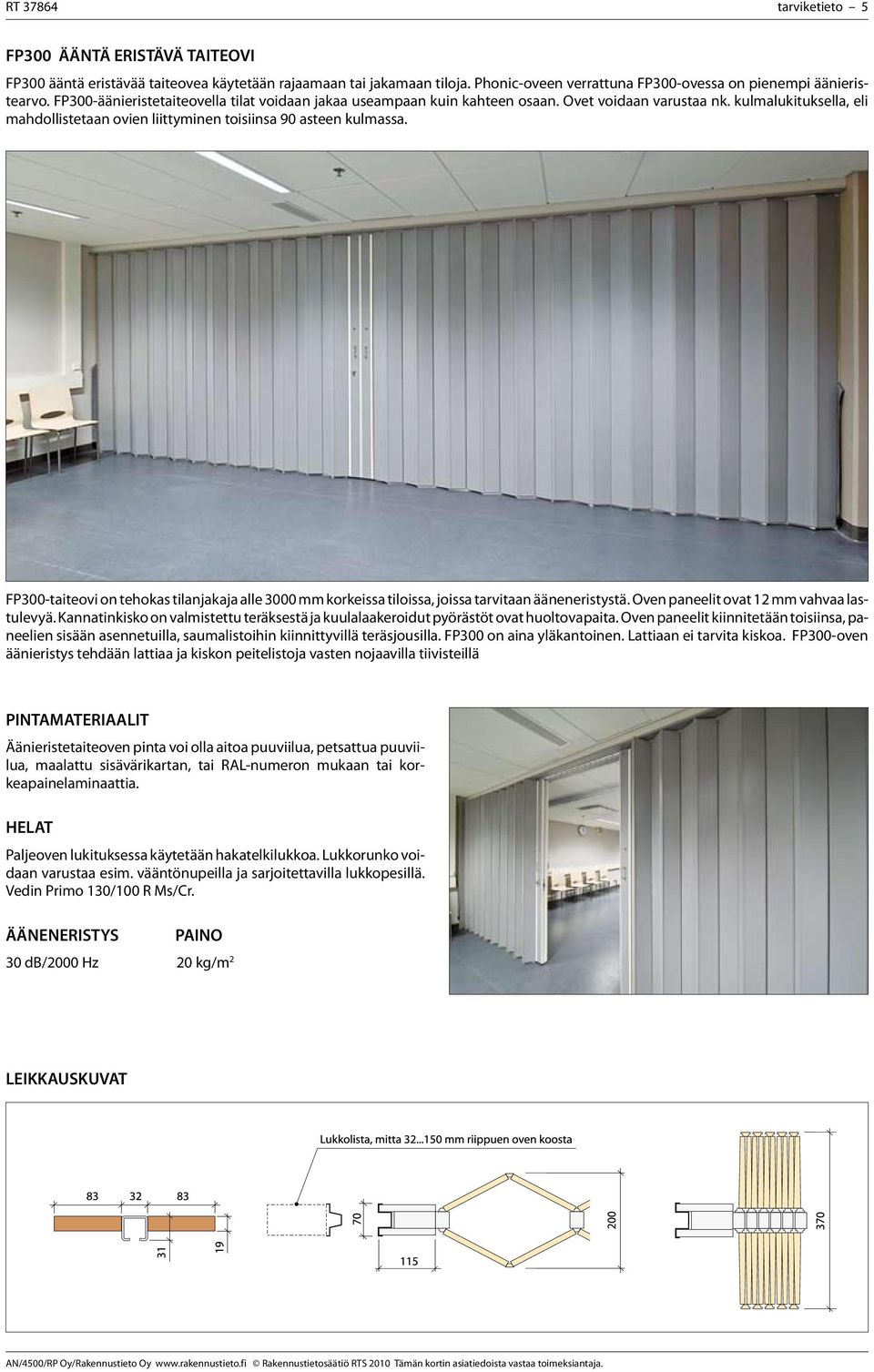

5 RT 8 tarviketieto FP00 ÄÄNTÄ ERISTÄVÄ TAITEOVI FP00 ääntä eristävää taiteovea käytetään rajaamaan tai jakamaan tiloja. Phonic-oveen verrattuna FP00-ovessa on pienempi äänieristearvo. FP00-äänieristetaiteovella tilat voidaan jakaa useampaan kuin kahteen osaan. Ovet voidaan varustaa nk. kulmalukituksella, eli mahdollistetaan ovien liittyminen toisiinsa 90 asteen kulmassa. FP00-taiteovi on tehokas tilanjakaja alle 000 mm korkeissa tiloissa, joissa tarvitaan ääneneristystä. Oven paneelit ovat mm vahvaa lastulevyä. Kannatinkisko on valmistettu teräksestä ja kuulalaakeroidut pyörästöt ovat huoltovapaita. Oven paneelit kiinnitetään toisiinsa, paneelien sisään asennetuilla, saumalistoihin kiinnittyvillä teräsjousilla. FP00 on aina yläkantoinen. Lattiaan ei tarvita kiskoa. FP00-oven äänieristys tehdään lattiaa ja kiskon peitelistoja vasten nojaavilla tiivisteillä PINTAMATERIAALIT Äänieristetaiteoven pinta voi olla aitoa puuviilua, petsattua puuviilua, maalattu sisävärikartan, tai RAL-numeron mukaan tai korkeapainelaminaattia. HELAT Paljeoven lukituksessa käytetään hakatelkilukkoa. Lukkorunko voidaan varustaa esim. vääntönupeilla ja sarjoitettavilla lukkopesillä. Vedin Primo 0/00 R Ms/Cr. ÄÄNENERISTYS PAINO 0 db/000 Hz 0 kg/m LEIKKAUSKUVAT AN/00/RP Oy/Rakennustieto Oy Rakennustietosäätiö RTS 00 Tämän kortin asiatiedoista vastaa toimeksiantaja.

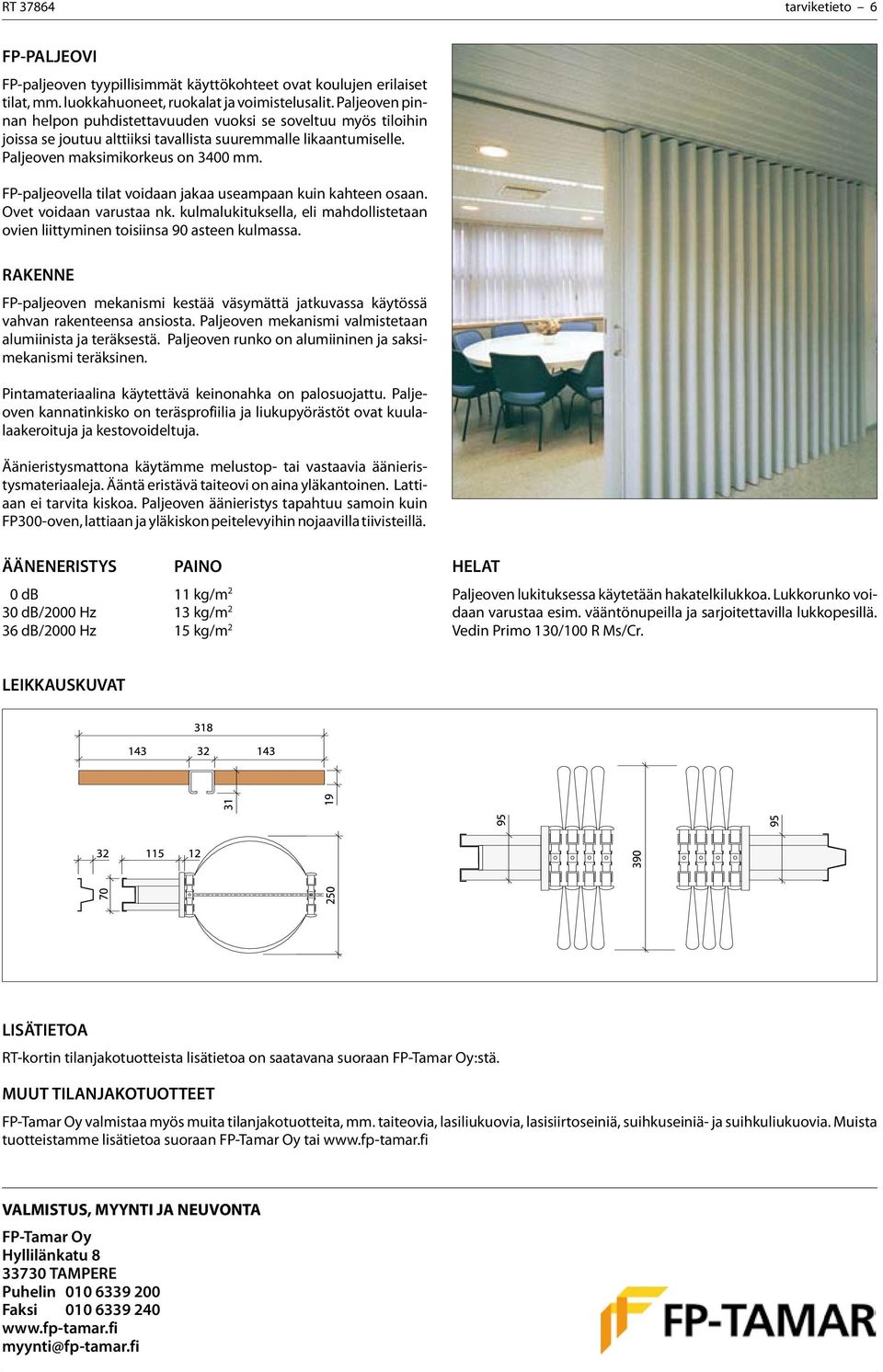

6 RT 8 tarviketieto FP-PALJEOVI FP-paljeoven tyypillisimmät käyttökohteet ovat koulujen erilaiset tilat, mm. luokkahuoneet, ruokalat ja voimistelusalit. Paljeoven pinnan helpon puhdistettavuuden vuoksi se soveltuu myös tiloihin joissa se joutuu alttiiksi tavallista suuremmalle likaantumiselle. Paljeoven maksimi on 00 mm. FP-paljeovella tilat voidaan jakaa useampaan kuin kahteen osaan. Ovet voidaan varustaa nk. kulmalukituksella, eli mahdollistetaan ovien liittyminen toisiinsa 90 asteen kulmassa. RAKENNE FP-paljeoven mekanismi kestää väsymättä jatkuvassa käytössä vahvan rakenteensa ansiosta. Paljeoven mekanismi valmistetaan alumiinista ja teräksestä. Paljeoven runko on alumiininen ja saksimekanismi teräksinen. Pintamateriaalina käytettävä keinonahka on palosuojattu. Paljeoven kannatinkisko on teräsprofiilia ja liukupyörästöt ovat kuulalaakeroituja ja kestovoideltuja. Äänieristysmattona käytämme melustop- tai vastaavia äänieristysmateriaaleja. Ääntä eristävä taiteovi on aina yläkantoinen. Lattiaan ei tarvita kiskoa. Paljeoven äänieristys tapahtuu samoin kuin FP00-oven, lattiaan ja yläkiskon peitelevyihin nojaavilla tiivisteillä. ÄÄNENERISTYS PAINO 0 db kg/m 0 db/000 Hz kg/m db/000 Hz kg/m HELAT Paljeoven lukituksessa käytetään hakatelkilukkoa. Lukkorunko voidaan varustaa esim. vääntönupeilla ja sarjoitettavilla lukkopesillä. Vedin Primo 0/00 R Ms/Cr. LEIKKAUSKUVAT LISÄTIETOA RT-kortin tilanjakotuotteista lisätietoa on saatavana suoraan FP-Tamar Oy:stä. MUUT TILANJAKOTUOTTEET FP-Tamar Oy valmistaa myös muita tilanjakotuotteita, mm. taiteovia, lasiliukuovia, lasisiirtoseiniä, suihkuseiniä- ja suihkuliukuovia. Muista tuotteistamme lisätietoa suoraan FP-Tamar Oy tai VALMISTUS, MYYNTI JA NEUVONTA FP-Tamar Oy Hyllilänkatu 8 0 TAMPERE Puhelin Faksi myynti@fp-tamar.fi AN/00/RP Oy/Rakennustieto Oy Rakennustietosäätiö RTS 00 Tämän kortin asiatiedoista vastaa toimeksiantaja.
