1 402 Ilmastointiasennus, Semifinaali Semifinaalikilpailujen aikataulu ja paikka Tiistaina Oulun seudun ammattiopisto, Kaukovainion yksikkö, tekniikka, Kotkantie 2A, OULU. PÄIVÄN OHJELMA klo klo klo klo Ilmoittautuminen Kanava-asennus / ohutlevytyö Ruokailu (kilpailijoille) Kanava-asennus / ohutlevytyö Semifinaalikoordinaattori Kari Heiskari, Oulun seudun ammattiopisto. Kari Heiskari, kari.heiskari@osao.fi puh Kilpailijamäärä 2 kilpailijaa / oppilaitoksen toimipiste Ilmastointiasennuksen semifinaalitehtävän kuvaus ja arviointi Semifinaali muodostuu kahdesta tehtävä kokonaisuudesta. Tehtävä 1 ohutlevytyö ja tehtävä 2 kanava-asennus. Tehtävä 1. Ohutlevytyö Tehtävään varattu kokonaistyöskentelyaika on 3 tuntia. Ihanne valmistumisaika on 2 tuntia 30 minuuttia, josta saa täydet aikapisteet. Mikäli työskentely on kesken 3 tunnin työskentelyn jälkeen, työ keskeytetään siihen vaiheeseen, jossa ollaan etenemässä. TYÖTURVALLISUUS Leikattaessa kaarisaksilla on noudatettava erityistä varovaisuutta. Terävät levynreunat ovat työturvallisuus riski ja ne on huomioitava työskennellessä. Koko ohutlevytyökappaleen valmistamisen ajan tulee kilpailijan käyttää henkilökohtaisia suojavälineitä. TYÖSELITYS Yleistä:

2 Levyntaivutuskoneet on säädetty kyseiselle levynpaksuudelle. Saumavarat saumattaessa käytettävissä olevalla saumauskoneella: Pittsburg isosauma 25 mm pikkusauma 5 mm hakasauma 12,5 mm Työtehtävä käsittää: Piirustuksen mukainen suorakaidekappale. Suorakaidekappale voi olla suorakaidekäyrä, -t-yhde tai - heitto. Kappaleeseen voidaan liittää niittaamalla suorakaide- tai pyöreähaara. Kappaleeseen voi joutua tekemään pohjan ja kiinnittämään Z listat (IT listat). Kappale valmistetaan 0,70 mm paksuisesta kuumasinkitystä teräslevystä. Valmistettaessa kappaletta on käytettävissä työkalupakissa olevien työkalujen lisäksi levyntaivutuskoneita, levynpyöristyskonetta, saumauskone, ja kaarisakset. Valmiin työn tulee täyttää yleiset ilmastointiosalle asetettavat laatu vaatimukset. Arvioinnissa kiinnitetään huomiota seuraaviin seikkoihin: Työturvallisuuteen: 4 p - ergonomisiin työasentoihin - oikeat työturvalliset työmenetelmät eri koneilla - henkilökohtaisten suojainten käyttö - muitten työmaalla olevien huomiointi Yleisarviointi, jossa huomioidaan: 11 p - käsityökalujen käyttö -käyttäytyminen työpaikalla - materiaalin taloudellinen käyttö - työn joutuisuus Valmiin työn lopputulokseen: 25 p - suorakaidekappaleen saumaus - suorakaidekappaleen mitat - Z-listojen (it-listojen) pituudet, asennus, kiinnitys - lähtöyhteen asennus ja mitat - pohjan tiiveys ja kiinnitys - tiivistykseen

3 Tehtävä 2. Kanava-asennus Tehtävään varattu kokonaisaika on 3 tuntia. Asennustyöstä on yksi piirustus, jossa on kaksi kuvaa. TYÖTURVALLISUUS Kanavien katkaisu tapahtuu kipinöimättömillä työmenetelmillä. Koko kanava-asennustyön aikana tulee kilpailijan käyttää henkilökohtaisia suojavälineitä. TYÖSELITYS Yleistä: Kanaviston asennusosio tehdään piirustuksen mukaan seinään. Lähtöyhteet ja kannakointia varten kiinnitetyt jalkaruuvit on asennus kohteen seinässä kuvan osoittamiin oikeisiin paikkoihin. Vaaka ja pystytason nollalinjat on merkattu. Asennustyön jälkeen tulee kanaviston täyttää yleiset hyväksyttävän kanavistoasennuksen ehdot. Asennustyö kokonaisuudessaan käsittää: - kanaviston kannakoinnin piirustusten osoittamista kohdista käytettävissä olevin ilmastointisangoin - tulo- ja poistokanaviston asennuksen - jälkiasennettavan puhdistusluukun asennuksen piirustuksessa määrättyyn kohtaan - tuloventtiilien ja poistoventtiilin asennuksen Arvioinnissa kiinnitetään huomiota seuraaviin seikkoihin: Työturvallisuuteen: 8 p - ergonomisiin työasentoihin - oikeat työturvalliset työmenetelmät - henkilökohtaisten suojainten käyttö - muitten työmaalla olevien huomiointi Yleisarviointi, jossa huomioidaan: 22 p - käsityökalujen käyttö - käyttäytyminen työpaikalla - materiaalin taloudellinen käyttö - työn joutuisuus Valmiin työn lopputulokseen: 30 p - kanavan ja kanavanosien liitokset - valmiin kanaviston mitat vastaavat piirustusta - lähtöyhteiden asennus ja mitat - puhdistusluukun asennus ja paikka - kanaviston pystysuoruuteen - venttiilien asennukseen

4 Kilpailija tuo tullessaan Henkilökohtaiset suojavälineet: Kilpailijalla tulee olla mukana omat alan vaatimusten mukaiset suojavarusteet (turvajalkineet, kuulosuojaimet, silmäsuojaimet, viiltosuojahanskat, suojapuku ja suojakypärä). Kilpailija tuo tullessaan IV-asentajan käsityökalut. IV-asentajan pakki työkaluineen mm. kierretankoleikkuri suikaleleikkuri jatkojohto 5m akkuporakone (laturi ja vara-akku) massapuristin it-listapihdit vetoniittipihdit poranteriä 3,25 mm harpit (paperille ja metallille) peltisepänvasara peltisakset levyntaivutuspihdit rautasaha+varaterät puukko työkalut M8 jalkaruuvien kiinnitykseen kiintoavaimet 10 ja 13 ruuvitaltat siirtoleukapihdit piirtovälineet mitta (Talmeter) vesivaaka suorakulma teräsviivain muistiinpanovälineet Kilpailupaikalla ei tarvita henkilökohtaista telinettä. Kilpailun järjestäjä varaa kilpailupaikalle Kilpailunjärjestäjä varaa jokaiselle kilpailijalle kaikki ohutlevytyökappaleen valmistamiseen vaadittavat materiaalit ja kanava-asennukseen liittyvät asennustarvikkeet. Kilpailupaikalla on käytettävissä yleisimmät verstaskoneet.

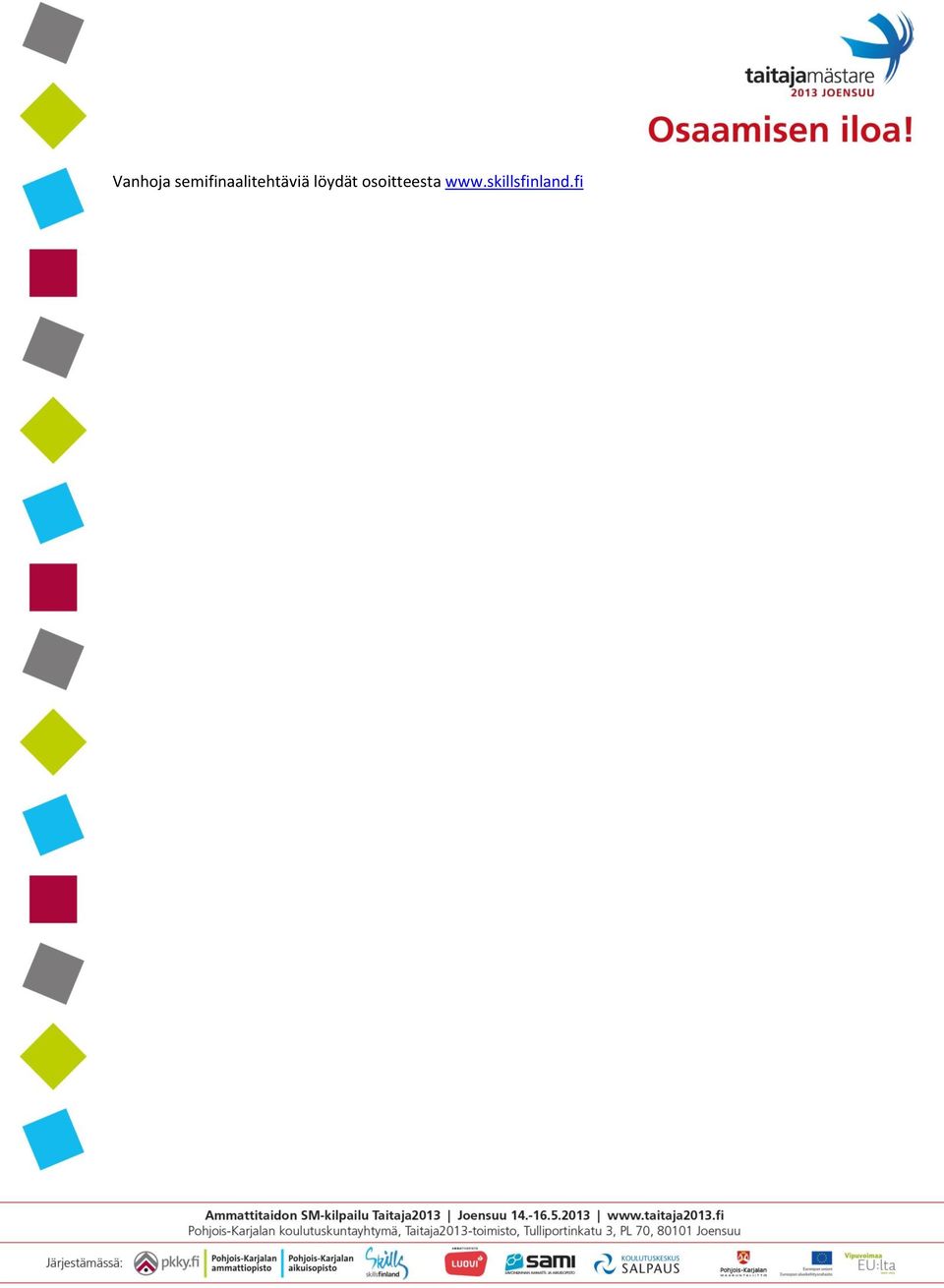

5 Vanhoja semifinaalitehtäviä löydät osoitteesta
