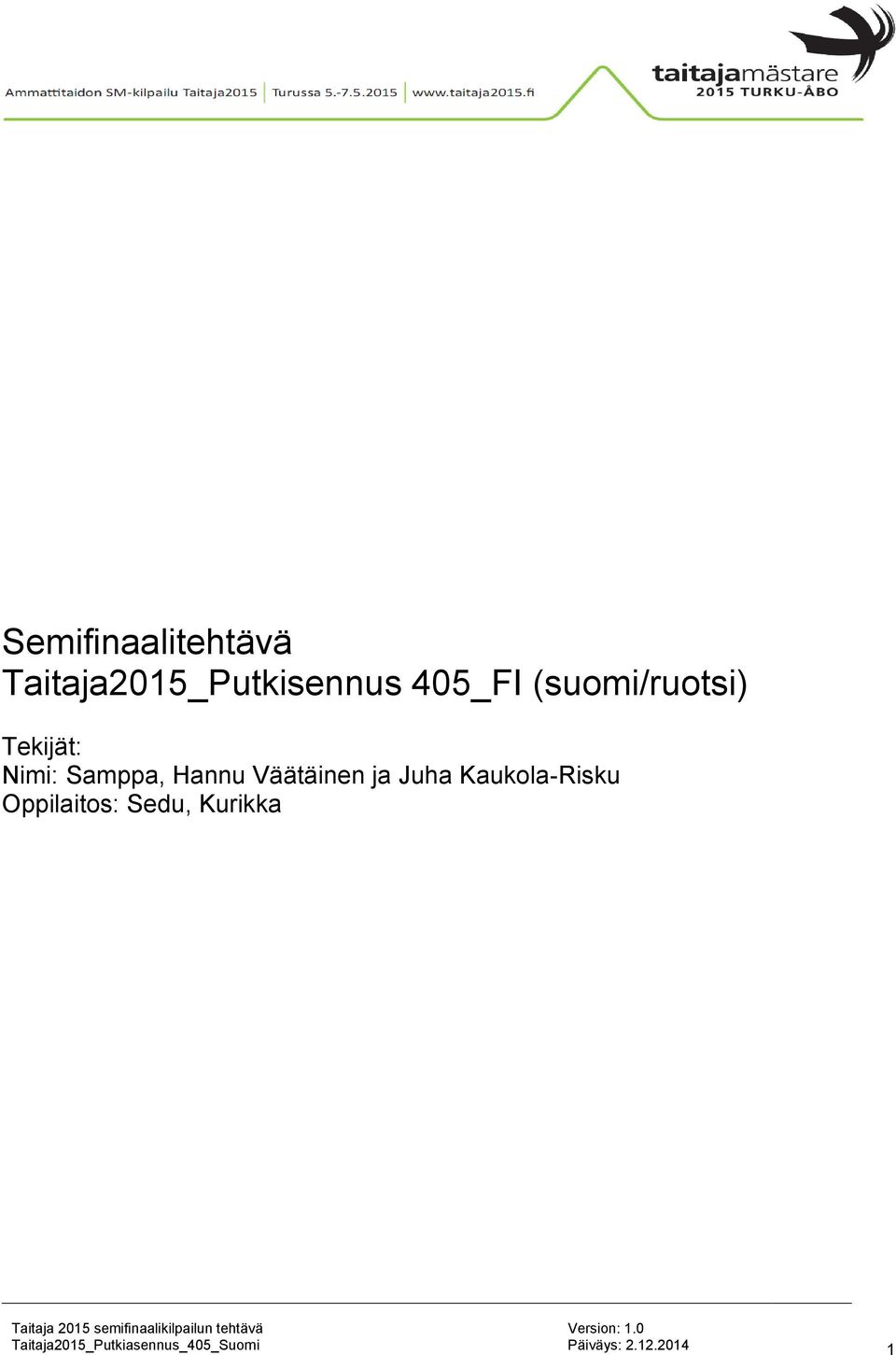

1 Semifinaalitehtävä Taitaja2015_Putkisennus 405_FI (suomi/ruotsi) Tekijät: Nimi: Samppa, Hannu Väätäinen ja Juha Kaukola-Risku Oppilaitos: Sedu, Kurikka Päiväys:

2 Sisällysluettelo Putkiasennus 405 Tehtävässä on kaksi osioita, asennus ja hitsausosiot (modulit a ja b) Tehtävistä kuvaukset Kilpailijan ohjeet Tarvittavat työkalut Arvioinnin kuvaus Turvallisuus ohjeet Tiedostot - 405_Putkiasennus_Semifinaalitehtävä-Taitaja2015.doc -Asennus_Kuva32 Model.pdf - Asennus_Kuva32.dgw - Hitsaustyöuusi.pdf Päiväys:

kuvaus Turvallisuus ohjeet Tiedostot - 405_Putkiasennus_Semifinaalitehtävä-Taitaja2015.

3 Johdanto / tehtävän yleiskuvaus Tehtäväkokonaisuuden ja tavoitteiden esittely. Asennustehtävässä on kaksi eri putkistoa liitetty toisiinsa. Kilpailija asentaa DN10 putkesta pätkän lämmitysjärjestelmää, jonka toisessa päässä on hattu ja toisessa päässä venttiili + painemittari. Lämpöjohtoon on liitetty vesiputkiosuus, joka on tehty Cu12 putkesta. Cu putken toisessa päässä on venttiili jonka kautta saadaan molempiin putkistoihin 2 bar koepaine. Hitsaustehtävässä kilpailija katkaisee DN32 ja DN25 putkea määrämittaan. Hitsaustyössä hitsataan sekä kaasulla että puikolla. Kaikki hitsaussaumat voidaan tehdä vapaassa asennossa ja vapaassa järjestyksessä. Hitsaustyö koe ponnistetaan vapaalla vesitäytöllä. Molempien tehtävien työaika on sama 2:45 h. Toinen moduuli tehdään ennen lounasta ja toinen lounaan jälkeen. Osallistujat jaetaan kahteen ryhmään ja ryhmät vaihtavat moduulista toiseen ruokailun jälkeen. Kummassakaan moduulissa ei sallita muita sähköisiä työkaluja, kuin ruuvinväännin. Tehtävämoduulien kuvaus A Moduuli Moduli A on asennustehtävä. Tehtävään käytettävä aika on 2:45h. Työssä käytettään DN10 sekä Cu12 mm putkien taivuttimia ja yhtä valmista kaarta. Liitoksia tehdään kierreliitoksin. Asennustehtävä kiinnitetään seinään jalkaruuvein ja eristetyin kannakkein. Putkien asennustarkkuus on +/- 2 mm. Asennustyöt koe ponnistetaan tuomarien toimesta 2 bar paineilmalla. Arvioinnissa kiinnitetään huomiota työn liitosten pitävyyteen, siisteyteen, asennustarkkuuteen, kannakointiin ja vaaka-/pystysuoruuksiin sekä kuvanmukaisuuteen. B Moduuli B moduuliin sisältyy sekä puikko että kaasuhitsausta ja putkien määrämittaan katkaisemista. Tehtävään käytettävä aika on 2:45h Tehtävässä hitsataan pienasaumana DN32/teräslevy sekä yksi DN32 päittäisliitos puikkohitsauksena. Kaikki muut saumat hitsataan kaasulla. Saumat tulee harjata ja puhdistaa kuonasta. Sähköillä toimivia hioma/katkaisulaitteita ei sallita. Kilpailija täyttää lopuksi työnsä vedellä, mikäli vuotoja esiintyy ja työaikaa on jäljellä, hän voi korjata hitsaamalla sauman päälle. Arvioinnissa kiinnitetään huomio saumojen laatuun, pitävyyteen, työn mittatarkkuuteen ja kuvan mukaisuuteen. Päiväys:

Lämpöjohtoon on liitetty vesiputkiosuus, joka on tehty Cu12 putkesta. Cu putken toisessa päässä on venttiili jonka kautta saadaan molempiin putkistoihin 2 bar koepaine.

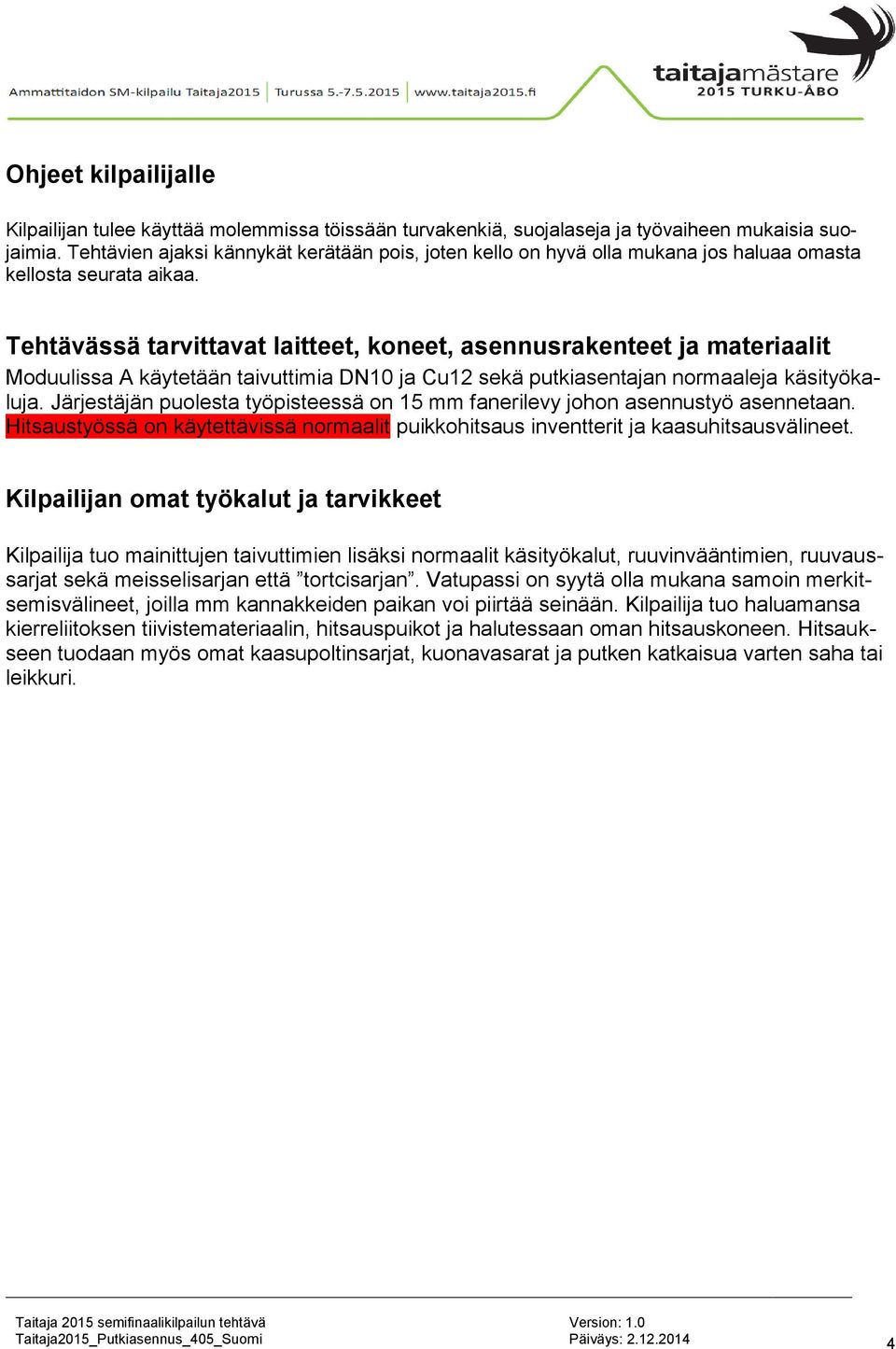

4 Ohjeet kilpailijalle Kilpailijan tulee käyttää molemmissa töissään turvakenkiä, suojalaseja ja työvaiheen mukaisia suojaimia. Tehtävien ajaksi kännykät kerätään pois, joten kello on hyvä olla mukana jos haluaa omasta kellosta seurata aikaa. Tehtävässä tarvittavat laitteet, koneet, asennusrakenteet ja materiaalit Moduulissa A käytetään taivuttimia DN10 ja Cu12 sekä putkiasentajan normaaleja käsityökaluja. Järjestäjän puolesta työpisteessä on 15 mm fanerilevy johon asennustyö asennetaan. Hitsaustyössä on käytettävissä normaalit puikkohitsaus inventterit ja kaasuhitsausvälineet. Kilpailijan omat työkalut ja tarvikkeet Kilpailija tuo mainittujen taivuttimien lisäksi normaalit käsityökalut, ruuvinvääntimien, ruuvaussarjat sekä meisselisarjan että tortcisarjan. Vatupassi on syytä olla mukana samoin merkitsemisvälineet, joilla mm kannakkeiden paikan voi piirtää seinään. Kilpailija tuo haluamansa kierreliitoksen tiivistemateriaalin, hitsauspuikot ja halutessaan oman hitsauskoneen. Hitsaukseen tuodaan myös omat kaasupoltinsarjat, kuonavasarat ja putken katkaisua varten saha tai leikkuri. Päiväys:

Tehtävässä tarvittavat laitteet, koneet, asennusrakenteet ja materiaalit Moduulissa A käytetään taivuttimia DN10 ja Cu12 sekä putkiasentajan normaaleja käsityökaluja.

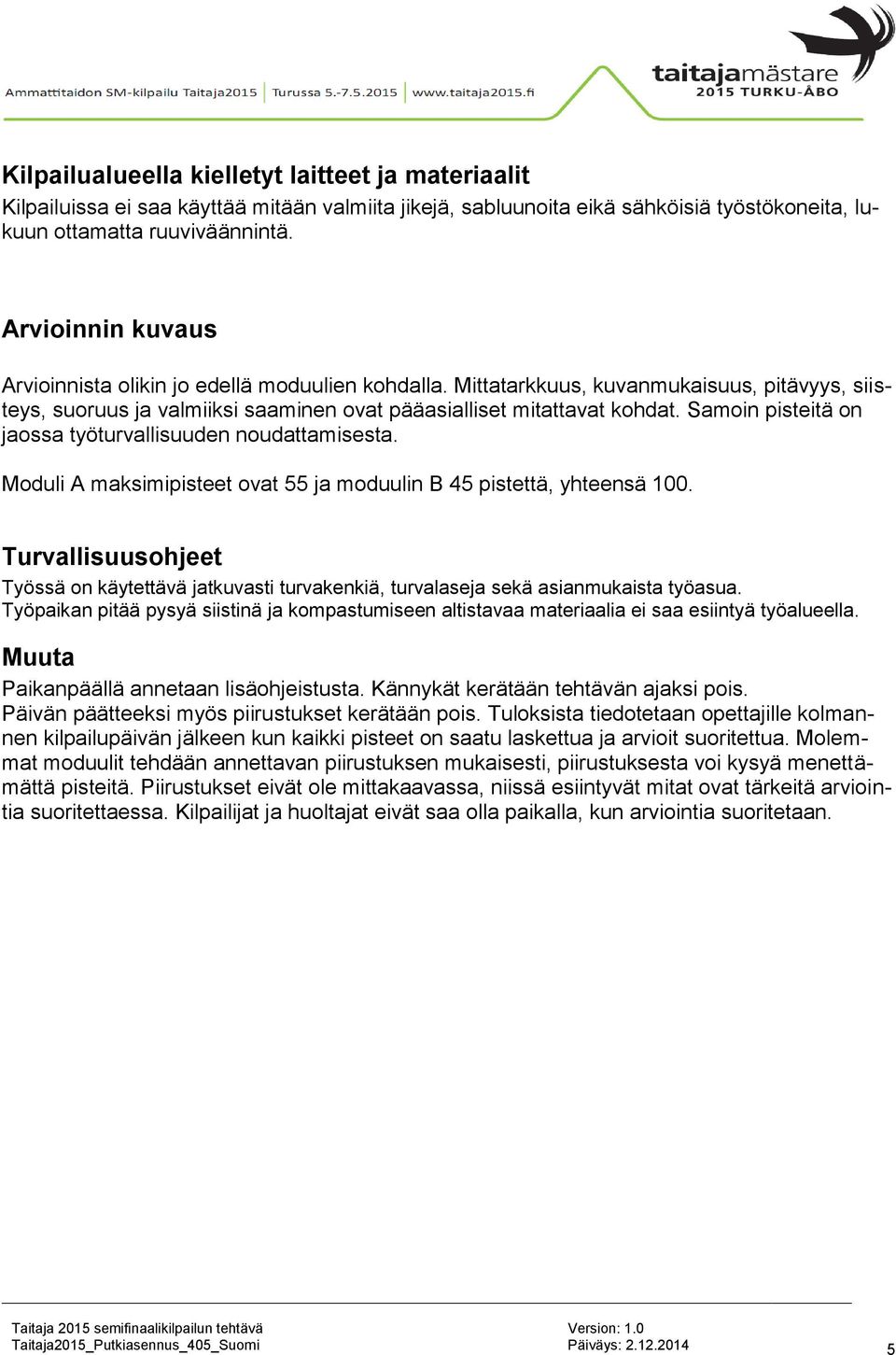

5 Kilpailualueella kielletyt laitteet ja materiaalit Kilpailuissa ei saa käyttää mitään valmiita jikejä, sabluunoita eikä sähköisiä työstökoneita, lukuun ottamatta ruuviväännintä. Arvioinnin kuvaus Arvioinnista olikin jo edellä moduulien kohdalla. Mittatarkkuus, kuvanmukaisuus, pitävyys, siisteys, suoruus ja valmiiksi saaminen ovat pääasialliset mitattavat kohdat. Samoin pisteitä on jaossa työturvallisuuden noudattamisesta. Moduli A maksimipisteet ovat 55 ja moduulin B 45 pistettä, yhteensä 100. Turvallisuusohjeet Työssä on käytettävä jatkuvasti turvakenkiä, turvalaseja sekä asianmukaista työasua. Työpaikan pitää pysyä siistinä ja kompastumiseen altistavaa materiaalia ei saa esiintyä työalueella. Muuta Paikanpäällä annetaan lisäohjeistusta. Kännykät kerätään tehtävän ajaksi pois. Päivän päätteeksi myös piirustukset kerätään pois. Tuloksista tiedotetaan opettajille kolmannen kilpailupäivän jälkeen kun kaikki pisteet on saatu laskettua ja arvioit suoritettua. Molemmat moduulit tehdään annettavan piirustuksen mukaisesti, piirustuksesta voi kysyä menettämättä pisteitä. Piirustukset eivät ole mittakaavassa, niissä esiintyvät mitat ovat tärkeitä arviointia suoritettaessa. Kilpailijat ja huoltajat eivät saa olla paikalla, kun arviointia suoritetaan. Päiväys:

Samoin pisteitä on jaossa työturvallisuuden noudattamisesta. Moduli A maksimipisteet ovat 55 ja moduulin B 45 pistettä, yhteensä 100.
