1 Nurmijärven golfkentän korjaussuunnitelma Visio 2020 Tilander Golf Design Oy, 2008

2 Seuraavilla sivuilla on esitetty järjestyksessä kaikki Nurmijärven Golfkeskuksen reiät ja niille tehtävät korjaus-/muutosehdotukset. Tässä materiaalissa olevat suunnitelmapiirrokset ja niihin liittyvät tekstiosuudet ovat ohjeellisia, eikä niitä sellaisenaan voi käyttää työohjeina. Kaikista kentän lay-outtiin vaikuttavista muutostöistä - lyöntipaikka-alueet, bunkkerit ja viheriöalueet tehdään erilliset työsuunnitelmat, joista ilmenee tarkat materiaali- ja pinta-alatiedot. Kaikki lopullisen pintatasot sisältävät rakennekerrokset: lyöntipaikka-alueet 10 (salaojasora) + 15cm (kasvualustamateriaali), väylät 10 cm ja viheriöt cm. Mikäli tekstin yhteydessä ei mainita korotuksesta tai pudotuksesta se tarkoittaa että alueen perustaso säilyy ennallaan. Etäisyydet väyläbunkkereihin ovat mitattu valkoisen lyöntipaikka-alueen keskeltä (pelilinjan alkamista osoittavasta merkistä). Ellei erikseen tekstissä mainita on etäisyys ensimmäiseen kääntöpisteeseen 250 metriä. Valkoiset katkoviivat kuvaavat kentän nykyisiä aluerajoja. Tässä esitettyjen karttojen kaikki suunnitelmakuvat ovat mittakaavassa 1:2500.

3 A1 Valkoinen/keltainen Laajennukset oikealle ja taakse. Pinta-ala 340m2. Lopullinen pinta +80mm (sis. rakennekerrokset) nykyisestä. Punainen Rakennetaan uusi nykyiselle paikalle. Pinta-ala 160m2. Lopullinen pinta +50mm nykyisestä. n laajennus taakse ja sivuille yhteensä noin 1.000m2. 1 uusi väyläbunkkeri. Valkoisen lyöntipaikan keskeltä mitattuna etäisyys etureunaan 215 metriä. Bunkkerin pinta-ala n. 80m2. Työstettävä alue n. 220m2 ja korotus keskimäärin 0,5 metriä. n siirto noin 15 metriä nykyisen vasemmalle puolelle. Uuden viheriön pinta-ala 470m2 (vanha 405 m2). bunkkerit molemmin puolin. Pinta-alat 220m2 ja 45m2. Työstettävä alue yhteensä n m2 ja korotus keskimäärin 1 metri. Vasemman reunan siirto ylemmäs rinteeseen. Raivattava alue n. 1300m2. Ruoppaus ja vesialueen laajennus n m2. Keskisyvyys n. 1 metri.

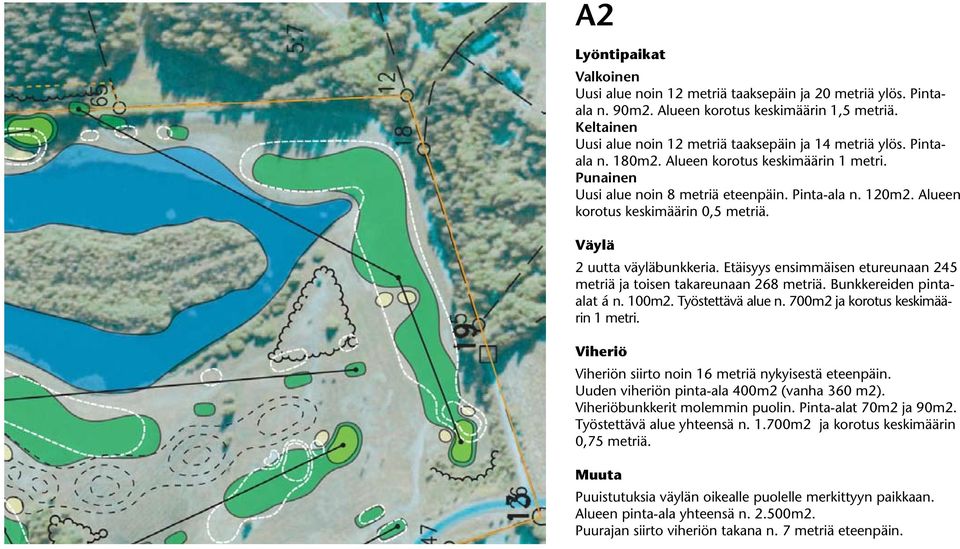

4 A2 Valkoinen Uusi alue noin 12 metriä taaksepäin ja 20 metriä ylös. Pintaala n. 90m2. Alueen korotus keskimäärin 1,5 metriä. Keltainen Uusi alue noin 12 metriä taaksepäin ja 14 metriä ylös. Pintaala n. 180m2. Alueen korotus keskimäärin 1 metri. Punainen Uusi alue noin 8 metriä eteenpäin. Pinta-ala n. 120m2. Alueen korotus keskimäärin 0,5 metriä. 2 uutta väyläbunkkeria. Etäisyys ensimmäisen etureunaan 245 metriä ja toisen takareunaan 268 metriä. Bunkkereiden pintaalat á n. 100m2. Työstettävä alue n. 700m2 ja korotus keskimäärin 1 metri. n siirto noin 16 metriä nykyisestä eteenpäin. Uuden viheriön pinta-ala 400m2 (vanha 360 m2). bunkkerit molemmin puolin. Pinta-alat 70m2 ja 90m2. Työstettävä alue yhteensä n m2 ja korotus keskimäärin 0,75 metriä. Puuistutuksia väylän oikealle puolelle merkittyyn paikkaan. Alueen pinta-ala yhteensä n m2. Puurajan siirto viheriön takana n. 7 metriä eteenpäin.

5 A3 remontin yhteydessä poistetaan takabunkkeri ja muutetaan viheriön oikeanpuoleista bunkkeria. Kokonaan uusi bunkkeri viheriön etu vasemmalle. bunkkereiden pinta-alat (alkaen vasemmalta) 110m2, 45m2 ja 100m2. n pinta-ala n. 370 m2. Kumpu merkittyyn paikkaan - n metriä valkoisen/keltaisen lyöntipaikka-alueen keskeltä. Pinta-ala n. 800m2 ja korotus keskimäärin 1 metri. Sivuvesiesteen poisto viheriön etuoikealta.

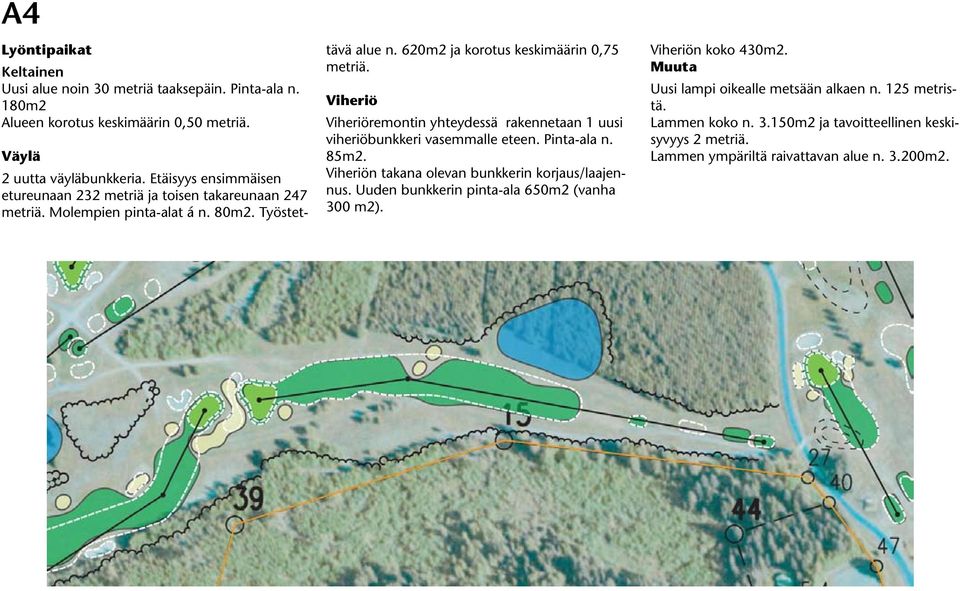

6 A4 Keltainen Uusi alue noin 30 metriä taaksepäin. Pinta-ala n. 180m2 Alueen korotus keskimäärin 0,50 metriä. 2 uutta väyläbunkkeria. Etäisyys ensimmäisen etureunaan 232 metriä ja toisen takareunaan 247 metriä. Molempien pinta-alat á n. 80m2. Työstettävä alue n. 620m2 ja korotus keskimäärin 0,75 metriä. remontin yhteydessä rakennetaan 1 uusi viheriöbunkkeri vasemmalle eteen. Pinta-ala n. 85m2. n takana olevan bunkkerin korjaus/laajennus. Uuden bunkkerin pinta-ala 650m2 (vanha 300 m2). n koko 430m2. Uusi lampi oikealle metsään alkaen n. 125 metristä. Lammen koko n m2 ja tavoitteellinen keskisyvyys 2 metriä. Lammen ympäriltä raivattavan alue n m2.

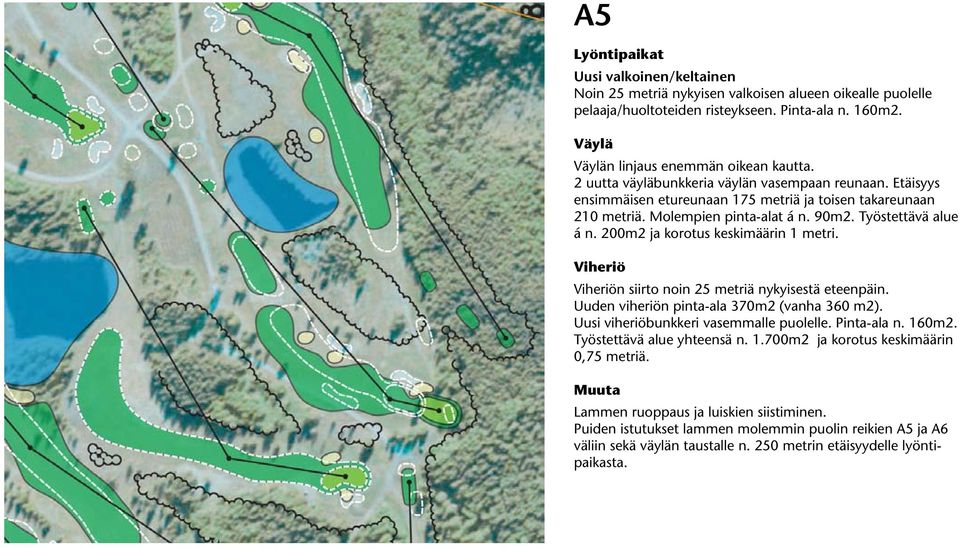

7 A5 Uusi valkoinen/keltainen Noin 25 metriä nykyisen valkoisen alueen oikealle puolelle pelaaja/huoltoteiden risteykseen. Pinta-ala n. 160m2. n linjaus enemmän oikean kautta. 2 uutta väyläbunkkeria väylän vasempaan reunaan. Etäisyys ensimmäisen etureunaan 175 metriä ja toisen takareunaan 210 metriä. Molempien pinta-alat á n. 90m2. Työstettävä alue á n. 200m2 ja korotus keskimäärin 1 metri. n siirto noin 25 metriä nykyisestä eteenpäin. Uuden viheriön pinta-ala 370m2 (vanha 360 m2). Uusi viheriöbunkkeri vasemmalle puolelle. Pinta-ala n. 160m2. Työstettävä alue yhteensä n m2 ja korotus keskimäärin 0,75 metriä. Lammen ruoppaus ja luiskien siistiminen. Puiden istutukset lammen molemmin puolin reikien A5 ja A6 väliin sekä väylän taustalle n. 250 metrin etäisyydelle lyöntipaikasta.

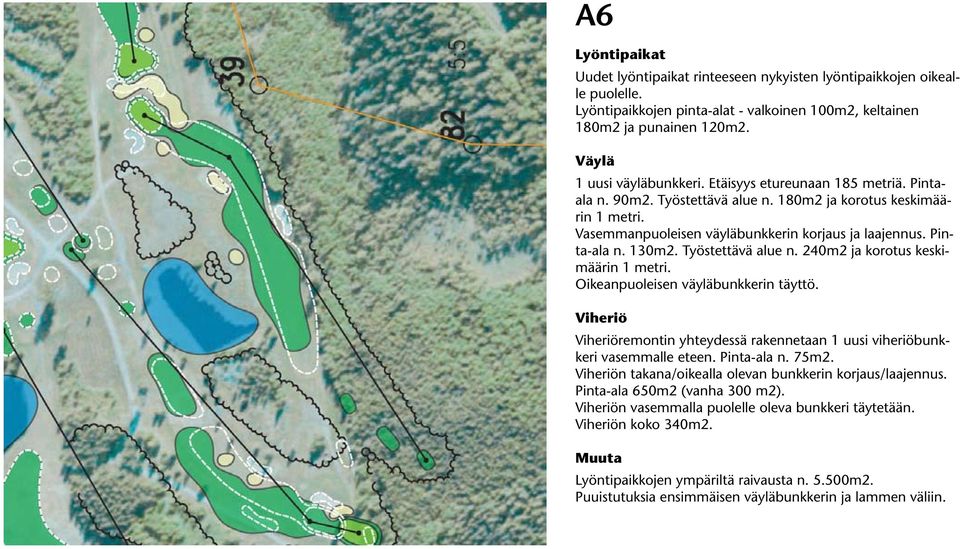

8 A6 Uudet lyöntipaikat rinteeseen nykyisten lyöntipaikkojen oikealle puolelle. Lyöntipaikkojen pinta-alat - valkoinen 100m2, keltainen 180m2 ja punainen 120m2. 1 uusi väyläbunkkeri. Etäisyys etureunaan 185 metriä. Pintaala n. 90m2. Työstettävä alue n. 180m2 ja korotus keskimäärin 1 metri. Vasemmanpuoleisen väyläbunkkerin korjaus ja laajennus. Pinta-ala n. 130m2. Työstettävä alue n. 240m2 ja korotus keskimäärin 1 metri. Oikeanpuoleisen väyläbunkkerin täyttö. remontin yhteydessä rakennetaan 1 uusi viheriöbunkkeri vasemmalle eteen. Pinta-ala n. 75m2. n takana/oikealla olevan bunkkerin korjaus/laajennus. Pinta-ala 650m2 (vanha 300 m2). n vasemmalla puolelle oleva bunkkeri täytetään. n koko 340m2. Lyöntipaikkojen ympäriltä raivausta n m2. Puuistutuksia ensimmäisen väyläbunkkerin ja lammen väliin.

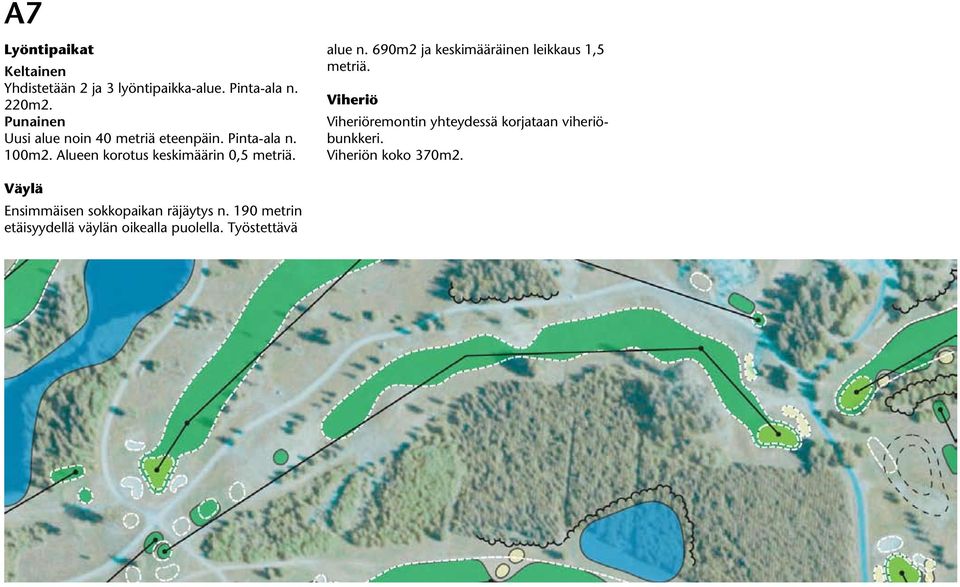

9 A7 Keltainen Yhdistetään 2 ja 3 lyöntipaikka-alue. Pinta-ala n. 220m2. Punainen Uusi alue noin 40 metriä eteenpäin. Pinta-ala n. 100m2. Alueen korotus keskimäärin 0,5 metriä. alue n. 690m2 ja keskimääräinen leikkaus 1,5 metriä. remontin yhteydessä korjataan viheriöbunkkeri. n koko 370m2. Ensimmäisen sokkopaikan räjäytys n. 190 metrin etäisyydellä väylän oikealla puolella. Työstettävä

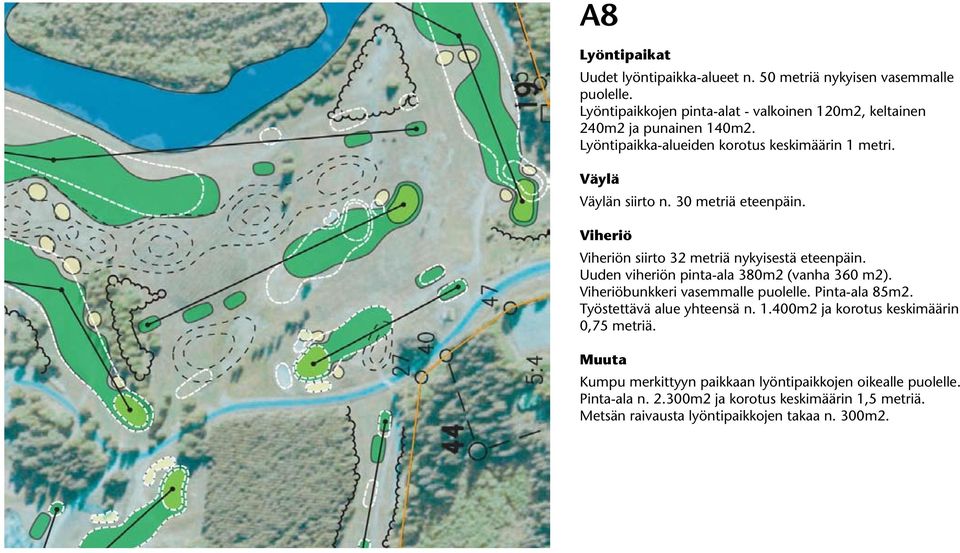

10 A8 Uudet lyöntipaikka-alueet n. 50 metriä nykyisen vasemmalle puolelle. Lyöntipaikkojen pinta-alat - valkoinen 120m2, keltainen 240m2 ja punainen 140m2. Lyöntipaikka-alueiden korotus keskimäärin 1 metri. n siirto n. 30 metriä eteenpäin. n siirto 32 metriä nykyisestä eteenpäin. Uuden viheriön pinta-ala 380m2 (vanha 360 m2). bunkkeri vasemmalle puolelle. Pinta-ala 85m2. Työstettävä alue yhteensä n m2 ja korotus keskimäärin 0,75 metriä. Kumpu merkittyyn paikkaan lyöntipaikkojen oikealle puolelle. Pinta-ala n m2 ja korotus keskimäärin 1,5 metriä. Metsän raivausta lyöntipaikkojen takaa n. 300m2.

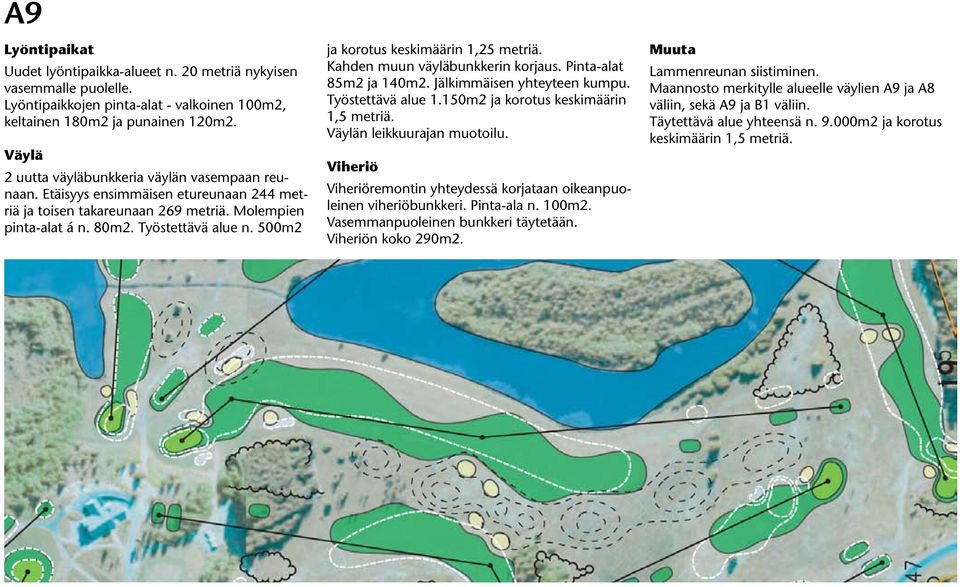

11 A9 Uudet lyöntipaikka-alueet n. 20 metriä nykyisen vasemmalle puolelle. Lyöntipaikkojen pinta-alat - valkoinen 100m2, keltainen 180m2 ja punainen 120m2. 2 uutta väyläbunkkeria väylän vasempaan reunaan. Etäisyys ensimmäisen etureunaan 244 metriä ja toisen takareunaan 269 metriä. Molempien pinta-alat á n. 80m2. Työstettävä alue n. 500m2 ja korotus keskimäärin 1,25 metriä. Kahden muun väyläbunkkerin korjaus. Pinta-alat 85m2 ja 140m2. Jälkimmäisen yhteyteen kumpu. Työstettävä alue 1.150m2 ja korotus keskimäärin 1,5 metriä. n leikkuurajan muotoilu. remontin yhteydessä korjataan oikeanpuoleinen viheriöbunkkeri. Pinta-ala n. 100m2. Vasemmanpuoleinen bunkkeri täytetään. n koko 290m2. Lammenreunan siistiminen. Maannosto merkitylle alueelle väylien A9 ja A8 väliin, sekä A9 ja B1 väliin. Täytettävä alue yhteensä n m2 ja korotus keskimäärin 1,5 metriä.

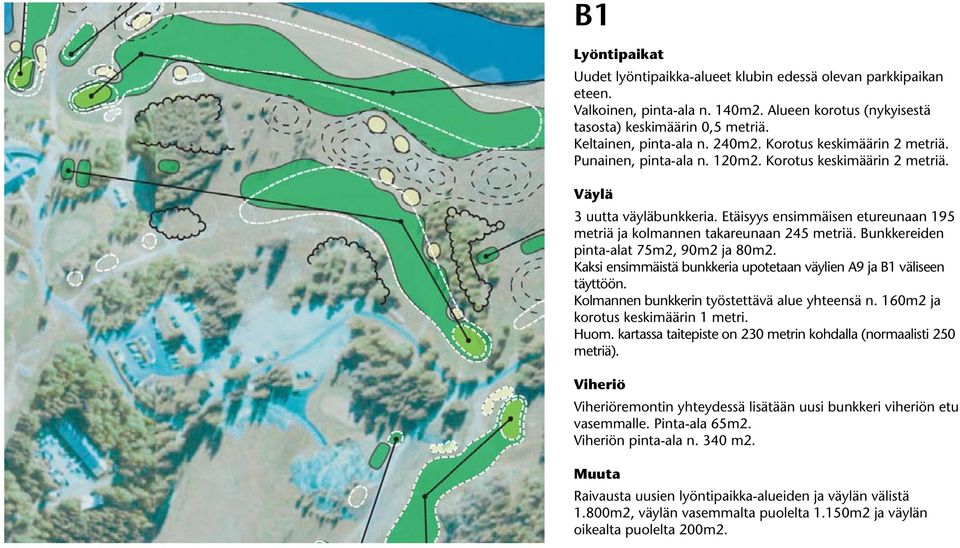

12 B1 Uudet lyöntipaikka-alueet klubin edessä olevan parkkipaikan eteen. Valkoinen, pinta-ala n. 140m2. Alueen korotus (nykyisestä tasosta) keskimäärin 0,5 metriä. Keltainen, pinta-ala n. 240m2. Korotus keskimäärin 2 metriä. Punainen, pinta-ala n. 120m2. Korotus keskimäärin 2 metriä. 3 uutta väyläbunkkeria. Etäisyys ensimmäisen etureunaan 195 metriä ja kolmannen takareunaan 245 metriä. Bunkkereiden pinta-alat 75m2, 90m2 ja 80m2. Kaksi ensimmäistä bunkkeria upotetaan väylien A9 ja B1 väliseen täyttöön. Kolmannen bunkkerin työstettävä alue yhteensä n. 160m2 ja korotus keskimäärin 1 metri. Huom. kartassa taitepiste on 230 metrin kohdalla (normaalisti 250 metriä). remontin yhteydessä lisätään uusi bunkkeri viheriön etu vasemmalle. Pinta-ala 65m2. n pinta-ala n. 340 m2. Raivausta uusien lyöntipaikka-alueiden ja väylän välistä 1.800m2, väylän vasemmalta puolelta 1.150m2 ja väylän oikealta puolelta 200m2.

13 B2 Keltainen Uusi alue noin 30 metriä taaksepäin. Pinta-ala n. 180m2 Alueen korotus keskimäärin 1 metri. Ensimmäisen sokkopaikan räjäytys n. 170 metrin etäisyydellä väylän vasemmalla puolella. Työstettävä alue n m2 ja keskimääräinen leikkaus 1,5 metriä. remontin yhteydessä poistetaan nykyiset bunkkerit ja rakennetaan kaksi uutta viheriön eteen sen molemmin puolin. bunkkereiden pinta-alat (alkaen vasemmalta) 140m2 ja 85m2. n pinta-ala n. 340 m2. Matalan alueen täyttö n. 120 metriä ennen viheriötä väylän oikealla puolella. Täytettävän alueen pinta-ala n m2 ja korotus keskimäärin 1,5 metriä.

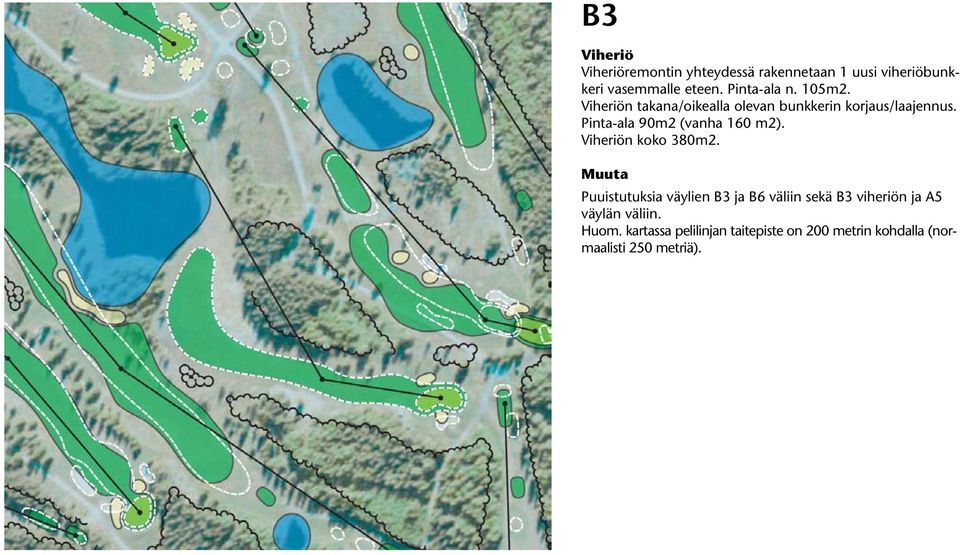

14 B3 remontin yhteydessä rakennetaan 1 uusi viheriöbunkkeri vasemmalle eteen. Pinta-ala n. 105m2. n takana/oikealla olevan bunkkerin korjaus/laajennus. Pinta-ala 90m2 (vanha 160 m2). n koko 380m2. Puuistutuksia väylien B3 ja B6 väliin sekä B3 viheriön ja A5 väylän väliin. Huom. kartassa pelilinjan taitepiste on 200 metrin kohdalla (normaalisti 250 metriä).

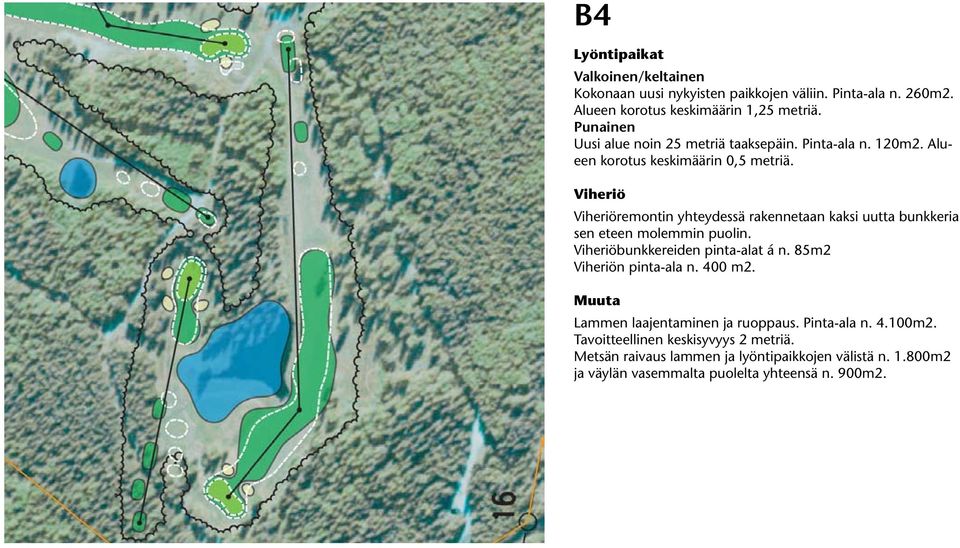

15 B4 Valkoinen/keltainen Kokonaan uusi nykyisten paikkojen väliin. Pinta-ala n. 260m2. Alueen korotus keskimäärin 1,25 metriä. Punainen Uusi alue noin 25 metriä taaksepäin. Pinta-ala n. 120m2. Alueen korotus keskimäärin 0,5 metriä. remontin yhteydessä rakennetaan kaksi uutta bunkkeria sen eteen molemmin puolin. bunkkereiden pinta-alat á n. 85m2 n pinta-ala n. 400 m2. Lammen laajentaminen ja ruoppaus. Pinta-ala n m2. Tavoitteellinen keskisyvyys 2 metriä. Metsän raivaus lammen ja lyöntipaikkojen välistä n m2 ja väylän vasemmalta puolelta yhteensä n. 900m2.

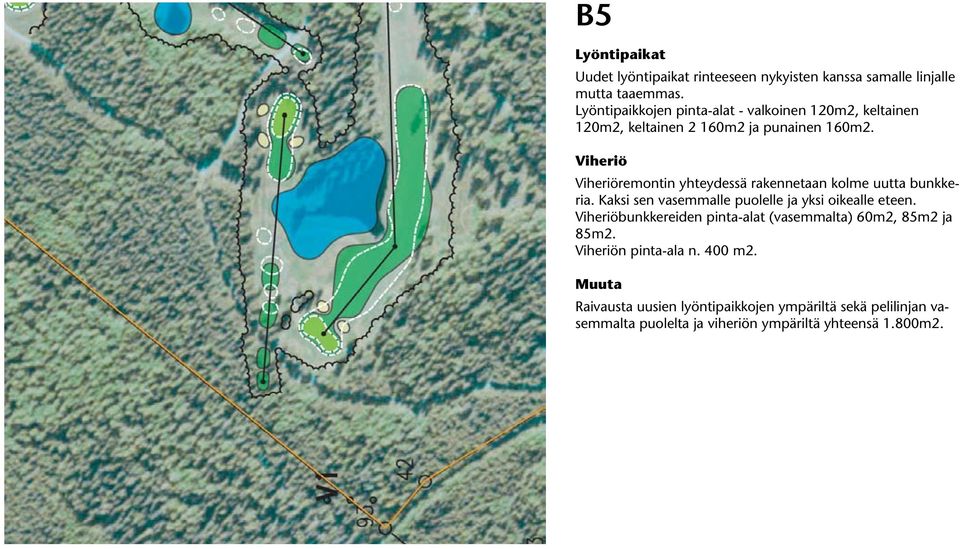

16 B5 Uudet lyöntipaikat rinteeseen nykyisten kanssa samalle linjalle mutta taaemmas. Lyöntipaikkojen pinta-alat - valkoinen 120m2, keltainen 120m2, keltainen 2 160m2 ja punainen 160m2. remontin yhteydessä rakennetaan kolme uutta bunkkeria. Kaksi sen vasemmalle puolelle ja yksi oikealle eteen. bunkkereiden pinta-alat (vasemmalta) 60m2, 85m2 ja 85m2. n pinta-ala n. 400 m2. Raivausta uusien lyöntipaikkojen ympäriltä sekä pelilinjan vasemmalta puolelta ja viheriön ympäriltä yhteensä 1.800m2.

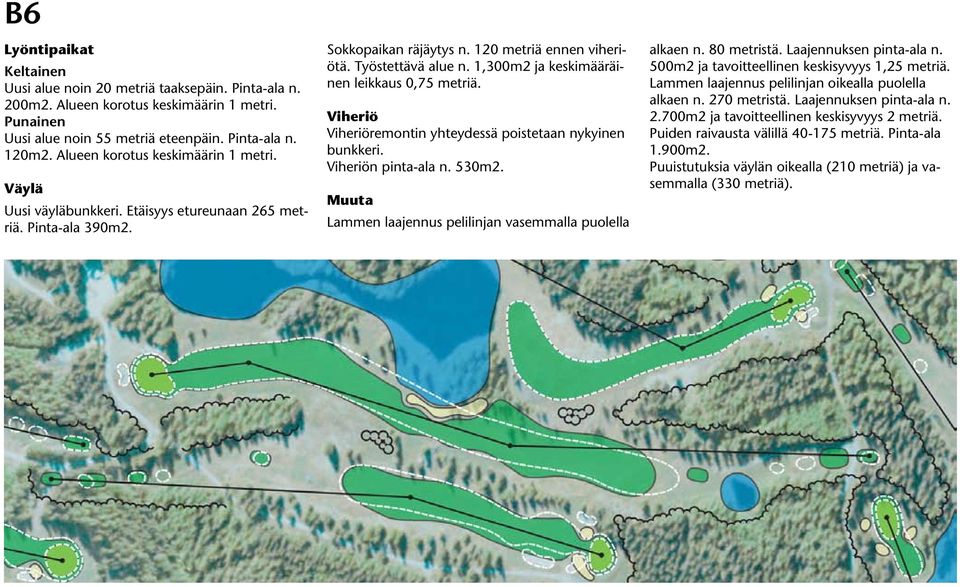

17 B6 Keltainen Uusi alue noin 20 metriä taaksepäin. Pinta-ala n. 200m2. Alueen korotus keskimäärin 1 metri. Punainen Uusi alue noin 55 metriä eteenpäin. Pinta-ala n. 120m2. Alueen korotus keskimäärin 1 metri. Uusi väyläbunkkeri. Etäisyys etureunaan 265 metriä. Pinta-ala 390m2. Sokkopaikan räjäytys n. 120 metriä ennen viheriötä. Työstettävä alue n. 1,300m2 ja keskimääräinen leikkaus 0,75 metriä. remontin yhteydessä poistetaan nykyinen bunkkeri. n pinta-ala n. 530m2. Lammen laajennus pelilinjan vasemmalla puolella alkaen n. 80 metristä. Laajennuksen pinta-ala n. 500m2 ja tavoitteellinen keskisyvyys 1,25 metriä. Lammen laajennus pelilinjan oikealla puolella alkaen n. 270 metristä. Laajennuksen pinta-ala n m2 ja tavoitteellinen keskisyvyys 2 metriä. Puiden raivausta välillä metriä. Pinta-ala 1.900m2. Puuistutuksia väylän oikealla (210 metriä) ja vasemmalla (330 metriä).

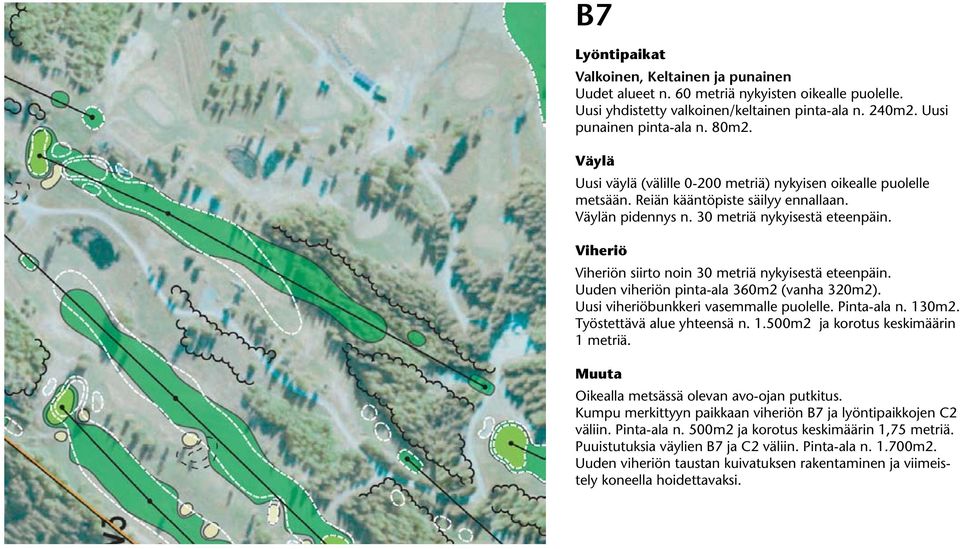

18 B7 Valkoinen, Keltainen ja punainen Uudet alueet n. 60 metriä nykyisten oikealle puolelle. Uusi yhdistetty valkoinen/keltainen pinta-ala n. 240m2. Uusi punainen pinta-ala n. 80m2. Uusi väylä (välille metriä) nykyisen oikealle puolelle metsään. Reiän kääntöpiste säilyy ennallaan. n pidennys n. 30 metriä nykyisestä eteenpäin. n siirto noin 30 metriä nykyisestä eteenpäin. Uuden viheriön pinta-ala 360m2 (vanha 320m2). Uusi viheriöbunkkeri vasemmalle puolelle. Pinta-ala n. 130m2. Työstettävä alue yhteensä n m2 ja korotus keskimäärin 1 metriä. Oikealla metsässä olevan avo-ojan putkitus. Kumpu merkittyyn paikkaan viheriön B7 ja lyöntipaikkojen C2 väliin. Pinta-ala n. 500m2 ja korotus keskimäärin 1,75 metriä. Puuistutuksia väylien B7 ja C2 väliin. Pinta-ala n m2. Uuden viheriön taustan kuivatuksen rakentaminen ja viimeistely koneella hoidettavaksi.

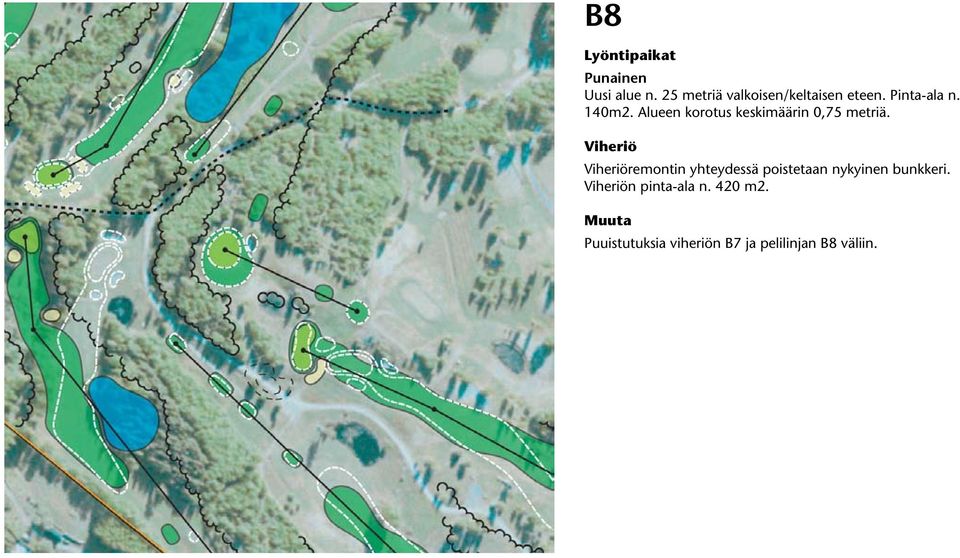

19 B8 Punainen Uusi alue n. 25 metriä valkoisen/keltaisen eteen. Pinta-ala n. 140m2. Alueen korotus keskimäärin 0,75 metriä. remontin yhteydessä poistetaan nykyinen bunkkeri. n pinta-ala n. 420 m2. Puuistutuksia viheriön B7 ja pelilinjan B8 väliin.

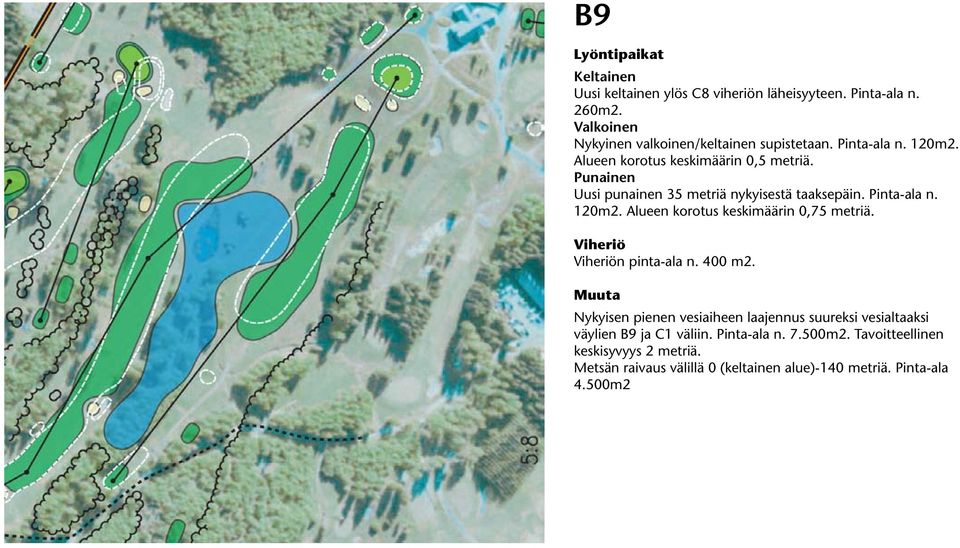

20 B9 Keltainen Uusi keltainen ylös C8 viheriön läheisyyteen. Pinta-ala n. 260m2. Valkoinen Nykyinen valkoinen/keltainen supistetaan. Pinta-ala n. 120m2. Alueen korotus keskimäärin 0,5 metriä. Punainen Uusi punainen 35 metriä nykyisestä taaksepäin. Pinta-ala n. 120m2. Alueen korotus keskimäärin 0,75 metriä. n pinta-ala n. 400 m2. Nykyisen pienen vesiaiheen laajennus suureksi vesialtaaksi väylien B9 ja C1 väliin. Pinta-ala n m2. Tavoitteellinen keskisyvyys 2 metriä. Metsän raivaus välillä 0 (keltainen alue)-140 metriä. Pinta-ala 4.500m2

21 C1 Keltainen Alueen laajennus nykyisen vasemmalle puolelle. Pinta-ala 180m2. Nykyisen pienen vesiaiheen laajennus suureksi vesialtaaksi välille metriä. Pinta-ala n m2. Tavoitteellinen keskisyvyys 2 metriä. Uusi väyläbunkkeri. Etäisyys etureunaan 220 metriä. Pinta-ala 150m2. Toisen väyläbunkkerin korjaus. Pinta-ala 85m2. Työstettävä alue n. 160m2 ja korotus keskimäärin 1 metri. 65 metriä ennen viheriötä oikealla puolella olevan bunkkerin täyttö. n pinta-ala n. 305m2. Raivausta väylän oikealla puolella välillä metriä. Pinta-ala 1.700m2 Raivausta lammen kohdalta. Pinta-ala 4.200m2.

22 C2 Uusi väyläbunkkeri. Etäisyys etureunaan 272 metriä. Pinta-ala 110m2. Työstettävä alue n. 260m2 ja korotus keskimäärin 1,5 metriä. Toisen väyläbunkkerin (50 metriä ennen viheriötä) korjaus. Pintaala 140m2. Sokkopaikan räjäytys välillä metriä. Työstettävä alue n m2 ja keskimääräinen leikkaus 2 metriä. remontin yhteydessä korjataan bunkkeri etuoikealla. Pinta-ala 70m2. Toinen viheriöbunkkeri (takaoikealla) täytetään. n pinta-ala n. 420 m2. Puuistutuksia väylien B7 ja C2 väliin. Pinta-ala n m2.

23 C3 Valkoinen/keltainen C3:n lyöntipaikkana käytetään nykyistä B7 lyöntipaikka-aluetta. (jää pois käytöstä kun B7 siirtyy nykyiseltä paikalta oikealle) Sokkopaikan räjäytys väylän oikealla puolella välillä metriä. Työstettävä alue n m2 ja keskimääräinen leikkaus 1,5 metriä. remontin yhteydessä rakennetaan kaksi uutta bunkkeria viheriön eteen sen molemmin puolin. Pinta-alat (vasemmalta) 85m2 ja 180m2. Nykyiset bunkkerit (3 kpl) täytetään. n pinta-ala n. 340 m2. Metsän raivausta välillä metriä. Pinta-ala 2.500m2.

24 C4 Valkoinen/keltainen Uusi pitkä alue osittain nykyisen päälle ja sen vasemmalle puolelle. Pinta-ala n. 260m2. Alueen korotus keskimäärin 1 metriä. Punainen Uusi alue noin 35 metriä eteenpäin. Pinta-ala n. 120m2. Alueen korotus keskimäärin 0,5 metriä. remontin yhteydessä laajennetaan kahta bunkkeria ja rakennetaan 1 uusi. Bunkkerit oikealla ja takana laajentuvat vasemmalle. Pintaalat170m2 (taka) ja 180m2. Uusi bunkkeri viheriön eteen vasemmalle. Pinta-ala 70m2. Nykyiset 2 bunkkeria viheriön vasemmalla puolella täytetään. n pinta-ala n. 400 m2. Pelaajatien siirto lyöntipaikka-alueen (valkoinen/keltainen) oikealle puolelle. Raivausta oikealta puolelta koko reiän matkalta. Pinta-ala 1.900m2.

25 C5 Punainen Uusi alue nykyisestä n. 25 metriä eteenpäin. Pinta-ala 80m2. Lopullinen pinta +120cm nykyisestä. Kaksi uutta väyläbunkkeria oikealle puolelle. Etäisyys ensimmäisen etureunaan 205 metriä ja toisen takareunaan 235 metriä. Pinta-alat: ensimmäinen 100m2 ja toinen 85m2 n siirto noin 7 metriä nykyisestä vasemmalle. Uuden viheriön pinta-ala 320m2 (vanha 320 m2). bunkkerit eteen molemmin puolin. Pinta-alat (vasemmalta) 70m2 ja 85m2 Nykyiset viheriöbunkkerit täytetään. Työstettävä alue yhteensä n m2. Metsän raivausta välillä metriä. Pinta-ala 850m2.

26 C6 Valkoinen/keltainen Uusi alue alkaen nykyisen valkoisen alueen puolesta välistä. Pinta-ala n. 180m2. Kallion räjäytys lyöntipaikan oikealta puolelta. Työstettävä alue n. 330m2 ja keskimääräinen leikkaus 2,5 metriä. Punainen Uusi alue noin 12 metriä eteenpäin ja 10 metriä vasemmalle. Pinta-ala n. 100m2. Alueen korotus keskimäärin 1 metri. n kääntö ylös mäkeen. n pinta-ala 1.800m2 (uusittava osuus). Uusi väyläbunkkeri n. 250 metrin päähän valkoiselta lyöntipaikka-alueelta. Uusi vesiallas välille metriä väylän oikealle puolelle. Pinta-ala 1.600m2. Tavoitteellinen keskisyvyys 2 metriä. Uusi viheriö mäen päälle. Uusi viheriöbunkkeri eteen vasemmalle, pinta-ala 70m2. n pinta-ala n. 300 m2. Raivausta väylän oikealla puolella välillä metriä sekä uuden väyläosuuden alta. Pinta-ala yhteensä 7.000m2. Puiden istutusta nykyisen viheriön päälle ja sen eteen. Pintaala n m2.

27 C7 Kokonaan uusi reikä Uudet lyöntipaikka-alueet rinteeseen. Valkoinen, pinta-ala n. 100m2. Keltainen, pinta-ala n. 180m2. Punainen, pinta-ala n. 120m2. n pinta-ala 4.500m2. 2 väyläbunkkeria. Etäisyys ensimmäisen etureunaan 235 metriä ja toisen takareunaan 255 metriä. Bunkkereiden pinta-alat á n. 90m2. Työstettävä alue n. 350m2 ja korotus keskimäärin 1,5 metriä. n pinta-ala n. 320 m2. n edessä vasemmalla bunkkeri. Pinta-ala 90m2. Työstettävä alue yhteensä n m2 ja korotus keskimäärin 1 metri. Raivausta lyöntipaikkojen ympäriltä. Pinta-ala n m2. Raivausta rinteessä välillä metriä. Pinta-ala 2.500m2. Raivausta viheriön ympäriltä. Pinta-ala 1.500m2.

28 C8 Kokonaan uusi reikä Valkoinen, pinta-ala n. 140m2. Keltainen, pinta-ala n. 220m2. Punainen, pinta-ala n. 140m2. Kaikkien lyöntipaikka-alueiden korotus noin 1 metri. n pinta-ala 1.700m2. n pinta-ala n. 350 m2. n edessä kaksi bunkkeria. Pinta-alat 90m2 ja 100m2. Työstettävä alue yhteensä n m2 ja korotus keskimäärin 1,5 metriä. Raivausta väylän oikealta puolelta. Pinta-ala n m2. Raivausta väylän vasemmalta puolelta. Pinta-ala n. 600m2.

29 C9 Keltainen Alueen laajennus nykyisen oikealle puolelle. Pinta-ala 180m2. n alkuosan laajennus vasemmalle. Laajennuksen pinta-ala 2.000m2. n laajennus toisessa dogleg kulmassa. Laajennuksen pinta-ala 600m2. Uusi väyläbunkkeri. Etäisyys etureunaan 440 metriä. Pinta-ala 60m2. n siirto noin 7 metriä nykyisestä oikealle. Uuden viheriön pinta-ala 320m2 (vanha 270 m2). bunkkerit eteen molemmin puolin. Pinta-alat (vasemmalta) 160m2 ja 80m2 Työstettävä alue yhteensä n m2 ja korotus keskimäärin 1 metri. Raivausta väylän vasemmasta takakulmasta. Pinta-ala 1.200m2. Raivausta toisessa dogleg kulmassa 950m2. Kumpu merkittyyn paikkaan noin 65 metriä ennen viheriötä. Pinta-ala n. 950m2 ja korotus keskimäärin 1 metri.
