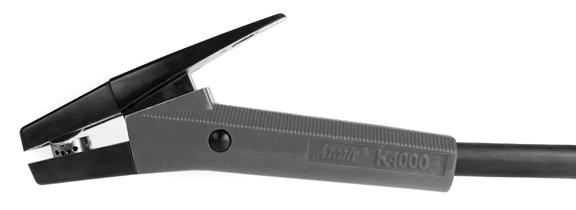

1 Art# A K4000 K3000 PAINEILMAHIILIKAARI TALTTAUSPOLTTIMET Käyttöohje Suomi (Finnish) Muutosversio: AC Julkaisupäivä: Kesäkuu 15, 2016 Manuaali Nro: FI

2 MENESTYKSESI ON MEILLE TÄRKEÄÄ! Onneksi olkoon uuden Arcair -tuotteesi vastaanottamisesta. Olemme ylpeitä saatuamme sinut asiakkaaksemme! Siksi pyrkimyksenämme on tarjota sinulle parasta mahdollista palvelua ja teknistä tukea, kaikkiin kilpailijoihimme verrattuna. Tämän tuotteen tukena on myös kattava takuu ja maailmanlaajuinen asiakaspalveluverkosto. Tiedämme myös sinun olevan ylpeä osaamisestasi, minkä vuoksi meille on suuri kunnia, että olet valinnut työvälineeksesi tämän huippuluokan tuotteen. Arcair on valmistanut yli 60 vuoden ajan laatutuotteita, joihin voit luottaa silloin, kun maineesi on vaakalaudalla. OLET HYVÄSSÄ SEURASSA! Arcair on ESAB-konsernin maailmanlaajuinen leikkaustuotteiden tuotemerkki. Meidät erottaa kilpailijoista markkinoiden kärjessä kulkeva innovatiivisuus sekä poikkeuksellisen luotettavat tuotteet, jotka kestävät pitkäaikaistakin käyttöä. Pyrkimyksenämme on parantaa tuottavuuttasi, tehokkuuttasi ja hitsaukseen liittyvää suorituskykyäsi ja tehdä siten ylivertaisen osaajan alallasi. Meille tuotesuunnittelun lähtökohtana on aina ollut hitsaaja itse. Tämän pohjalta olemme kehittäneet tuotteita, joille ovat ominaista edistykselliset ominaisuudet, kestävyys, helppokäyttöisyys ja ergonomisuus. Olemme ennen kaikkea sitoutuneet parantamaan työympäristön turvallisuutta hitsausalalla. Tärkeimpänä tavoitteenamme on varmistaa, että olet tyytyväinen tähän tuotteeseen ja että voit käyttää tuotetta turvallisesti. Lue tämä opas rauhassa alusta loppuun, erityisesti oppaan sisältämät turvallisuusohjeet.

3 ! VAROITUKSET Ennen laitteiston asennuksen, käytön tai huoltamisen aloittamista: lue tämä käyttöohje kokonaan ja varmista, että olet ymmärtänyt oppaan sisällön. Tämä koskee myös työnantajasi laatimia turvallisuuskäytäntöjä. Valmistaja on noudattanut suurinta mahdollista huolellisuutta laatiessaan tämän oppaan sisältöä. Valmistaja ei siitäkään huolimatta kuitenkaan vastaa millään tavoin oppaan käytön seurauksista. Arcair K3000 & K4000 KÄSIKÄYTTÖISET POLTTIMET PAINEILMAHIILI- KAARITALTTAUKSEEN Käyttöohje Käyttöohjeen numero: FI Julkaisija: ESAB Group Inc Airport Rd. Denton, TX Copyright 2013 ESAB. Kaikki oikeudet pidätetään. Tämän teoksen osittainenkin jäljentäminen on kielletty ilman julkaisijan kirjallista lupaa. Julkaisija ei ole vastuussa millekään osapuolelle menetyksistä tai vahingoista, joita tämän käyttöohjeen mahdollisista virheistä tai puutteista saattaa aiheutua, riippumatta siiitä, johtuvatko nämä laiminlyönnistä, huolimattomuudesta tai jostain muusta. Jos tukoksen aiheuttava materiaali vastaa katso asiakirja 47X1920 Julkaisupäivä: Syyskuu 23, 2013 Tarkistuspäivä: Kesäkuu 15, 2016

4 Sisällysluettelo Luku 1: ESITTELY Paineilmahiilikaarileikkaus/-talttaus Historia Käyttökohteet Parhaasta on tullut entistäkin parempi...6 Luku 2: TURVALLISUUS JA TERVEYS Asianmukainen asennus, käyttö ja kunnossapito Elektrodit Tuuletukseen liittyvät vaarat Henkilönsuojaimet ja suojavaatetus Suojakopit Palovaara ja palovammojen vaara TURVALLISUUTTA JA KÄYTTÖÄ KOSKEVIA VIITTEITÄ...13 Luku 3: Kuinka käyttää tätä käsikirjaa Laitteen vastaanottaminen...15 Luku 4: ASENNUS Paineilman ja DC virtan liitäntä Asennus hitsaus DC virtajohto ja kierrä lukko kytkettynä verkkovirtaan ja ilmaletku on kiinnitetty taskulamppu kääntyvä kaapelikokoonpanon asentaminen Yhdistäminen DC- tai AC-hitsausvirtalähteisiin...21 Luku 5: VIANETSINTÄ...25 Luku 6: VARAOSAT...27 K3000 & K4000 POLTTIMEN VARAOSAT...27 K3000 & K4000 KIERTONIVELELLÄ VARUSTETUN KAAPELIN VARAOSAT...28 VIRRAN- JA ILMANSYÖTÖN KYTKENTÄSARJA...29 Takuulauseke... Takakannen sisäsivulla

5 LUKU 1: ESITTELY 1.01 Paineilmahiilikaarileikkaus/-talttaus Paineilmahiilikaariprosessissa (CAC-A) metallin lastuaminen tapahtuu fysikaalisesti - ei kemiallisen reaktion avulla kuten polttoleikkauksessa (OFC). Talttaus ja leikkaus on mahdollista vain, jos hiilielektrodin ja työkappaleen välisen valokaaren kuumuus riittää sulattamaan osan työkappaleesta. Samanaikaisesti ilma läpäisee valokaaren riittävän nopeasti, jotta se pystyy puhaltamaan sulan materiaalin pois. Paineilmahiilikaariprosessi ei vaadi hapettumista leikkaustapahtuman ylläpitämiseen. Tämän vuoksi prosessin avulla voi taltata tai leikata sellaisia metalleja, joita ei ole mahdollista työstää OFC-prosessin avulla. Yleisimpien metallien (esim. hiiliteräksen, ruostumattoman teräksen, monien kupariseosten ja valurautojen) leikkaamiseen voi käyttää paineilmahiilikaariprosessia. Lastuamisnopeus riippuu sulamisnopeudesta ja tehokkuudesta, jolla ilmasuihku poistaa sulan metallin. Prosessin yhteydessä ilman tulee nostaa sula metalli erilleen valokaaresta ennen metallin jähmettymistä Historia Paineilmahiilikaaritalttausmenetelmä otettiin käyttöön 1940-luvulla. Tämä menetelmä sai alkunsa aiemmin käytetystä hiilikaarileikkausprosessista. Hitsausinsinööri Myron Stepath kehitti paineilmahiilikaaritalttauksen menetelmäksi poistaa satoja metrejä tasaista, säröillyttä ruostumattomasta teräksestä valmistettua hitsiä. Aiemmin virheelliset laki- ja pystyhitsit sekä niittien päät poistettiin hiilikaarileikkauksen avulla. Hiilikaari sulatti ensin metallin, minkä jälkeen painovoima kuljetti sulan metallin pois. Stepath päätteli, että ilmasuihku pystyisi tuottamaan vaakatasossa olevan metallin poistamiseen vaadittavan voiman. Niinpä hän kokeilikin tasavirran ja negatiivisen elektrodin avulla tuotettavan hiilikaaren käyttöä. Tähän hän tarvitsi lisäksi toista työntekijää, jonka tehtävänä oli puhallusilman suuntaaminen ilmasuuttimen läpi sulaa ainesta kohti. Tämä yritys ei kuitenkaan onnistunut, koska valokaari ei ollut yhtä vakaa kuin hiilikaarihitsauksen yhteydessä. Tämän vuoksi Stepath kokeili tasavirran ja positiivisen elektrodin avulla tuotettavaa valokaarta, minkä tuloksena syntyi paineilmahiilikaaritalttaus. Vuonna 1948 Myron Stepath esitteli maailman ensimmäisen hitsauskäyttöön tarkoitetun paineilmahiilikaaripolttimen. Vuonna 1949 Stepath ja hänen kaksi yhteistyökumppaniaan perustivat Arcair Company -yhtiön. Kahta työntekijää ei enää tarvittu. Paineilma on nyt kulkenut polttimen läpi ja poistunut elektrodin alapuolelta. Tämä uusi työkalu säästi aikaa hitsin juuren avauksessa, säröjen poistamisessa ja hitsausvirheiden korjaamisessa niin hiiliteräksen, seosterästen kuin ruostumattoman teräksenkin kohdalla. Aiemmin nämä tehtävät suoritettiin hiomalla ja lastuamalla. 5

6 Perusperiaate on vielä nykyäänkin sama, mutta laitteistojen ominaisuudet ovat parantuneet ja mahdollisten käyttökohteiden määrä on myös kasvanut huomattavasti Käyttökohteet Ala on ottanut innolla käyttöön paineilmahiilikaaritalttauksen ja löytänyt prosessille monia käyttökohteita, oli sitten kyse metallinvalmistuksesta ja valukappaleiden viimeistelystä, kemian- ja öljynjalostustekniikasta tai erilaisista työtehtävistä rakennusalalla, kaivosteollisuudessa, yleisissä korjaustöissä ja kunnossapitotehtävissä. Arcair-polttimia ja -elektrodeja käytetään kaikkialla maailmassa siellä, missä tarvitaan välineitä metallin talttaukseen, uritukseen, katkaisemiseen tai poistamiseen pinnalta. Paineilmahiilikaariprosessi on joustava, tehokas ja taloudellinen menetelmä lähes jokaisen metallin työstämiseen. Prosessi soveltuu hiiliteräkselle, ruostumattomalle teräkselle ja muille rautaseosmetalleille, harmaa-, temper- ja pallografiittivaluraudalle, alumiinille, nikkelille, kupariseoksille sekä muille ei-rautametalleille Parhaasta on tullut entistäkin parempi.. Arcair on kehittänyt merkittävästi virta- ja paineilmaliitäntöjen rakennetta poltinkaapelijärjestelmissään. Polttimen ja kaapelin yhteydessä on käytetty valettua kumisuojusta vuonna 1949 tapahtuneesta paineilmahiilikaariprosessin keksimisestä alkaen. Tämä suojus suojaa sähköisesti virtaliitäntää ehkäisemällä valokaaren osumisen maadoitettuun työkappaleen pintaan. Tähän suojusmalliin kuuluu suuri ja avoin suorakulmainen pää, jossa on riittävästi tilaa virtakaapelin ja paineilmaletkun sekä polttimen kaapelin yhdistämistä varten. Suojus saattaa kuitenkin jättää maadoitettuun työkappaleen pintaan johtavan virtaliitännän paljaaksi, mikäli suojusta ei ole asennettu oikein eikä se ole pysynyt paikallaan liitännän päällä. Parannettu suojuksen rakenne kuitenkin suojaa virta-/paineilmaliitäntää ja estää valokaaren syttymisen vahingossa. Siihen voi yhdistää yhden virtalähteestä tulevan koon 4/0 hitsauskaapelin ja yhden ¾ tuuman paineilmaletkun, joka huolehtii sekä virran että paineilman syöttämisestä. Tämä uudenlainen suojus on valettu kovasta nailonvahvisteisesta kuitumateriaalista, joka kestää kovaakin käyttöä konepajan arjessa. 6

7 Tämä sivu on jätetty tarkoituksella tyhjäksi 7

8 8 Tämä sivu on jätetty tarkoituksella tyhjäksi

9 LUKU 2: TURVALLISUUS JA TERVEYS Hitsaus- ja leikkausprosessien (esim. paineilmahiilikaariprosessin) yhteydessä sovellettavia turvallisia käytäntöjä on käsitelty standardissa ANSl Z49.1, "Safety in Welding and Cutting" ja standardissa ANSl 249.2, "Fire Prevention in Use of Welding and Cutting Processes." Paineilmahiilikaariprosessin avulla työskentelevien henkilöiden ja heidän esimiestensä on syytä noudattaa näissä julkaisuissa käsiteltyjä turvallisuuskäytäntöjä. Muita kaarihitsaukseen ja -leikkaukseen liittyviä vaaratekijöitä käsitellään lyhyesti tässä luvussa Asianmukainen asennus, käyttö ja kunnossapito Talttaus- ja leikkauslaitteiston virheellinen asennus, käyttö ja kunnossapito voi johtaa vakavaan loukkaantumiseen tai jopa kuolemaan. Tämän laitteiston väärinkäyttö ja muunlaiset vaaralliset käytännöt voivat johtaa vaaratilanteisiin. Käyttäjien, esimiesten ja avustajien on luettava seuraavat varoitustekstit ja turvallisuusohjeet sekä ymmärrettävä näiden tekstien ja ohjeiden sisältö. Paineilmahiilikaarta varten tarkoitetun polttimen tai laitteiston asennukseen tai käyttöön saa ryhtyä vasta tämän jälkeen. Talttaus-/leikkausprosessia käytetään monissa mahdollisesti vaarallisissa ympäristöissä. kuten työskenneltäessä suuressa korkeudessa, huonosti tuulettavilla alueilla, ahtaissa paikoissa, vesistöjen äärellä, vihamielisessä ympäristössä jne. Käyttäjän on oltava tietoinen tällaisissa olosuhteissa työskentelyyn liittyvistä vaaroista. Käyttäjän tulee olla koulutettu omaan työympäristöönsä liittyviin turvallisiin käytäntöihin. Käyttäjän tulee myös työskennellä pätevän valvonnan alaisuudessa. Käyttäjän, esimiehen ja muiden työskentelyalueella oleskelevien henkilöiden on tärkeää olla tietoinen paineilmahiilikaariprosessiin liittyvistä vaaroista. Koulutus ja asianmukainen valvonta ovat tärkeitä tekijöitä työkohteen turvallisuuden kannalta. Säilytä nämä ohjeet vastaista käyttöä varten. Jokaisessa luvussa on myös viitattu turvallisuutta ja käyttöä koskeviin lisätietoihin, joihin perehtyminen on suositeltavaa Elektrodit VAROITUS SÄHKÖISKU VOI JOHTAA LOUKKAANTUMISEEN TAI JOPA KUOLEMAAN. Ostaja on vastuussa turvallisten asentamista, käyttöä ja kaikkia tuotteet, kuten sovellettavien standardien ISO ja paikallisten. Älä huolla tai korjaa laitteistoa, mikäli virta on kytketty päälle. Älä käytä laitteistoa suojaeristinten tai -kansien ollessa pois paikaltaan. Laitteiston huoltamiseen tai korjaamiseen saa ryhtyä ainoastaan näihin tehtäviin pätevä ja koulutettu henkilöstö. 9

10 Huolehdi siitä, että hiilielektrodit pysyvät kuivina. Jos elektrodit kostuvat, kuumenna niitä 10 tunnin ajan lämpötilassa 176 C (300 F). Märät elektrodit saattavat rikkoutua. Älä kosketa jännitteisiä osia. Älä kosketa elektrodia ja maadoitusta paljaalla iholla samanaikaisesti. Käytä aina kuivia ja ehjiä hitsauskäsineitä. Jos suojavaatetus sisältää aluminoituja materiaaleja, virran etenemistie saattaa kulkea suojavaatetuksen kautta. Pidä happipullot, ketjut, vaijerit, nosturit, nostimet ja hissit erossa sähköjärjestelmän osista. Tarkasta kaikki maadoitusliitännät säännöllisesti. Tarkastuksen perusteella on selvitettävä liitäntöjen mekaaninen kestävyys ja sähköiset ominaisuudet vaadittavan virran voimakkuuden suhteen. Jos suoritat hitsaus-/leikkaustöitä vaihtovirran avulla märissä olosuhteissa tai hikoilua aiheuttavassa lämpimässä ympäristössä, käytä sähköiskujen riskin pienentämiseksi luotettavia automaattisesti toimivia, tyhjäkäyntijännitettä pienentäviä ohjauslaitteita. Jos talttaus-/leikkausprosessin vaatima tyhjäkäyntijännite on vaihtovirtakoneissa yli 80 volttia ja tasavirtakoneissa yli 100 volttia, ryhdy tarvittaviin varotoimiin (esimerkiksi käyttämällä sopivaa eristystä), jotta käyttäjä ei joudu tahattomasti kosketuksiin korkeajännitteen kanssa. Jos aiot keskeyttää talttauksen vähänkin pidemmäksi ajaksi (esimerkiksi lounas- tai yötauon ajaksi), irrota kaikki elektrodit polttimesta ja sijoita poltin turvalliseen paikkaan, jotta poltinta ei ole mahdollista koskettaa tahattomasti. Erota poltin virtalähteestä, mikäli poltinta ei käytetä. Älä koskaan upota paineilmahiilikaarta varten tarkoitettuja polttimia tai elektrodeja veteen Tuuletukseen liittyvät vaarat VAROITUS SAVU, HÖYRYT JA KAASUT VOIVAT VAARANTAA TERVEYTESI. Huolehdi siitä, että savu, höyryt ja kaasut eivät pääse hengitysilman joukkoon. Talttausprosessin yhteydessä syntyy erityyppisiä ja voimakkuudeltaan vaihtelevia höyryjä. Höyryjen luonne riippuu talttauksen kohteena olevan perusmetallin tyypistä. Älä hengitä näitä höyryjä turvallisuutesi vuoksi. Tuuletuksen on toimittava niin tehokkaasti, että sen avulla on mahdollista poistaa työskentelyn aikana syntyvät savut, höyryt ja kaasut. Tämä on välttämätöntä niin talttauksesta vastaavien työntekijöiden kuin alueella oleskelevien sivullisten suojaamiseksi. Kloorattujen liuotinten höyryistä voi muodostua myrkyllistä kaasumaista fosgeenia, mikäli höyryt altistuvat valokaaren tuottamalle ultraviolettisäteilylle. Poista kaikki liuottimet, rasvanpoistoaineet ja tällaisten aineiden höyryjä mahdollisesti aiheuttavat lähteet työskentelyalueelta. 10

11 Erityisen ahtaissa tiloissa leikkauksen yhteydessä syntyvät höyryt voivat aiheuttaa pahoinvointia ja fyysisiä haittoja, mikäli höyryjä on hengitetty pitkään. Huolehdi riittävästä tuuletuksesta talttaus-/leikkausalueella. Käytä paineilmahengityslaitteita, jos höyryjä ja kaasuja ei voi poistaa kokonaan tuulettamalla. Älä koskaan käytä tuulettamiseen happea, sillä happi sekä edistää että kiihdyttää voimakkaasti palamista Henkilönsuojaimet ja suojavaatetus VAROITUS MELU VOI VAHINGOITTAA KUULOA. Paineilmahiilikaariprosessin yhteydessä esiintyvä melu voi vahingoittaa kuuloa. Työntekijöiden ja ympärillä oleskelevien henkilöiden on käytettävä asianmukaisia kuulosuojaimia suojautuakseen melulta siinä tapauksessa, että melutasot Yhdysvaltainen työturvallisuus- ja työterveysviranomaisen (OSHA) määrittelemät raja-arvot. Kesto päivässä (tunteja) * dba = desibeliä Äänitaso (dba*), hidas vaste / /4 tai pienempi 115 VAROITUS VALOKAAREN SÄTEILY, KUUMA KUONA JA KIPINÄT Voi aiheuttaa silmävammoja SEKÄ IHON PALOVAMMOJA. Talttaus-/leikkausprosessi aiheuttaa hyvin pienelle alueelle rajoittuvaa voimakasta kuumuutta samoin kuin voimakkaita ultraviolettisäteitä. Älä koskaan yritä suorittaa talttaus-/leikkaustöitä ilman hitsauskypärää, joka on varustettu lainsäädännön mukaisilla hitsauslaseilla. 11

12 Tummuusasteen hitsauslasit suojaavat tehokkaimmin valokaaren säteilyltä. Ehkäise heijastuvien valokaaren säteiden pääsy kypärän ympärille työskennellessäsi suljetuissa tiloissa. Varmista, että myös muut ovat suojautuneet valokaaren säteiltä ja kipinöiltä. Huolehdi ympäristössä oleskelevien henkilöiden tai viereisten laitteiden käyttäjien suojauksesta käyttämällä hyväksyttyjä suojaverhoja sekä antamalla asianomaisten henkilöiden käyttöön sopivat suojalasit. Iho on syytä suojata myös valokaaren säteiltä, kuumuudelta ja metallisulalta. Käytä aina suojakäsineitä ja -vaatteita, jotka suojaavat ihoa aukottomasti. Sulje kaikki taskut ja ompele hihansuut kiinni. Käytä nahkaesiliinoja, -hihoja, -housuja jne., mikäli suoritat talttausta/leikkausta poikkeuksellisesta asennosta käsin tai vaativia lastuamistöitä suurten elektrodien avulla. Korkeavartiset työkengät suojaavat riittävässä määrin jalkoja palovammoilta. Käytä turvallisuuden parantamiseksi myös nahkasta valmistettuja säärisuojuksia. Älä käytä herkästi syttyviä hiustenkäsittelyaineita talttauksen/leikkauksen aikana. Suojaa korvat kipinöiltä käyttämällä korvatulppia Suojakopit Kaarihitsaajan on syytä oleskella työtehtävän salliessa erillisen kopin sisällä. Tämän kopin tulisi olla maalattu mahdollisimman vähän valoa heijastavalla aineella, esim. sinkkioksidilla tai noella. Tämä on tärkeä tekijä ultraviolettisäteilyn absorboitumisen kannalta. Hitsaaja voi oleskella myös samalla tavoin pinnoitettujen palamattomien hitsaussuojien sisällä Palovaara ja palovammojen vaara VAROITUS HITSAUSKIPINÄT VOIVAT AIHEUTTAA TULOPALON TAI RÄJÄHDYKSEN. Palon ja räjähdyksen syynä voivat olla muun muassa palavat aineet, jotka ovat joutuneet kosketuksiin valokaaren, liekkien, lentävien kipinöiden, kuuman kuonan tai kuumennettujen materiaalien kanssa. Poista palavat aineet työalueelta ja/tai huolehdi siitä, että paikalla on paloturvallisuutta valvova henkilö. Vältä öljyisten tai rasvaisten vaatteiden käyttöä, sillä nämä voivat syttyä kipinöiden vaikutuksesta. Pidä palosammutin saatavilla ja perehdy sammuttimen käyttöön. Ota huomioon johtavuudesta tai säteilystä aiheutuvat vaarat. Jos esimerkiksi aiot ryhtyä metalliseen seinään, väliseinään, laipioon tai kattoon liittyviin talttaus-/leikkaustöihin, ehkäise asianmukaisin varotoimin palavien aineiden syttyminen hitsattavan kohteen toisella puolella. Älä talttaa/hitsaa säiliöitä, jotka ovat sisältäneet palavia aineita. Huolehdi kaikkien onttojen tilojen, onteloiden ja säiliöiden tuulettamisesta ennen talttauksen/leikkauksen aloittamista, jotta ilma tai kaasut pääsevät poistumaan. Huuhtelu suojakaasulla on suositeltavaa. 12

13 Taulukko 2-1 Paineilmansyötölle asetettavat vähimmäisvaatimukset Suositeltava kompressorin teho Poltintyyppi Ilmanpaine¹, psi (kpa) Ilmankulutus, cfm (L/Väh) Ajoittainen käyttö hv (kw) Jatkuva käyttö hv (kw) ASME Vastaanottimen koko gal (l) Kevyt käyttö² 40 (280) 8 (227) 0,5 (0,4) 1,5 (1,1) 60 (227) Yleiskäyttö² 25 (708) 5 (3,7) 7,5 (5,6) 80 (550) Monikäyttö³ 33 (934) 7,5 (5,6) 10 (7,5) automaattinen 4 60 (414) 46 (1303) Ei Saatavilla 15 (11,2) ¹ Paine polttimen ollessa toiminnassa. ² Varustettu litteillä elektrodeilla. ³ Yleisesti katsottuna valimopoltin. 4 Vaatii mekaanisten muutosten tekemistä. 80 (303) Käytä ainoastaan paineilmaa. Palavien ja paineistuneiden kaasujen käyttö voi aiheuttaa räjähdyksen, mistä voi olla puolestaan seurauksena loukkaantuminen tai jopa kuolema TURVALLISUUTTA JA KÄYTTÖÄ KOSKEVIA VIITTEITÄ 1. Code of Federal Regulations. (OSHA) Section 29 Part , 132, 133, 134, 139, 251, 252, 253, 254 AND, U.S. Government Printing Office, Washington, DC ANSl Z49.1 Safety In Welding and Cutting 3. ANSI Z87.1 Practice for Occupational and Educational Eye and Face Protection. 4. ANSl Z88.2 Standard Practice for Respiratory Protection. American National Standards Institute, 1430 Broadway, New York, NY AWS C5.3 Recommended Practices for Air Carbon-Arc Gouging and Cutting. 6. AWS F4.1 Recommended Safe Practices for Welding and Cutting Containers. The American Welding Society, 550 NW Lejeune RD., P.O. Box , Miami FL NFPA 51B Fire Prevention in Cutting and Welding Processes National Fire Protection Association, Battery Park. Quincy MA CSA Standard W117.2, Safety in Welding. Cutting and Allied Processes Canadian Standards Association, 178 Rexdale Blvd., Rexdale, Ontario, Canada M9W 1R3 13

14 Tämä sivu on jätetty tarkoituksella tyhjäksi 14

15 LUKU 3: KUINKA KÄYTTÄÄ TÄTÄ KÄSIKIRJAA Jotta laitteisto toimisi turvallisesti, lue tämä opas kokonaan. Tämä koskee erityisesti turvallisuusohjeille ja varoituksille omistettuja lukuja. Tässä käsikirjassa voi ilmetä maininnat VAARA, VAROITUS sekä HUOMIO. Kiinnitä erityistä huomiota näiden otsikkojen alla oleviin tietoihin. Nämä erikoismerkinnät voidaan tunnistaa helposti seuraavalla tavalla:! VAROITUS SANAA "VAROITUS" KÄYTETÄÄN SELLAISTEN TIETOJEN KOHDALLA, JOTKA MUISTUTTAVAT HENKILÖVAHINKOJEN VAARASTA. VAROITUS Sana HUOMIO muistuttaa laitteistolle mahdollisesti aiheutuvista vahingoista. HUOMIO Sanaa HUOMAA käytetään sellaisten tekstin kohtien yhteydessä, jotka sisältävät työmenetelmiä koskevia hyödyllisiä tietoja Laitteen vastaanottaminen Kun vastaanotat laitteen, tarkista se laskua vasten, varmistaaksesi että siitä ei puutu mitään ja tarkista laite mahdollisten vahinkojen vuoksi toimituksen aikana. Mikäli huomaat vaurioita, ilmoita kuljetusliikkeelle välittömästi vahingosta korvausvaatimuksen esittämistä varten. Ilmoita kaikki vahingonkorvausvaatimuksia tai kuljetusvirheitä koskevat tiedot yrityksen paikalliselle edustajalle. Edustajan tiedot on ilmoitettu tämän oppaan takakannen sisäpuolella. Liitä mukaan täydellinen kuvaus virheellisistä osista. 15

16 Tämä sivu on jätetty tarkoituksella tyhjäksi 16

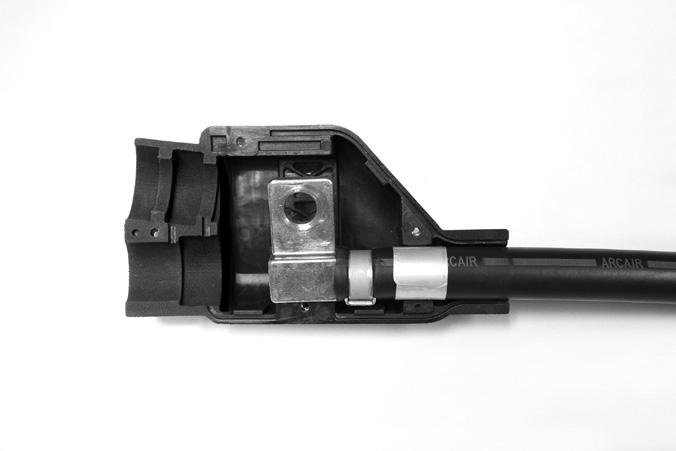

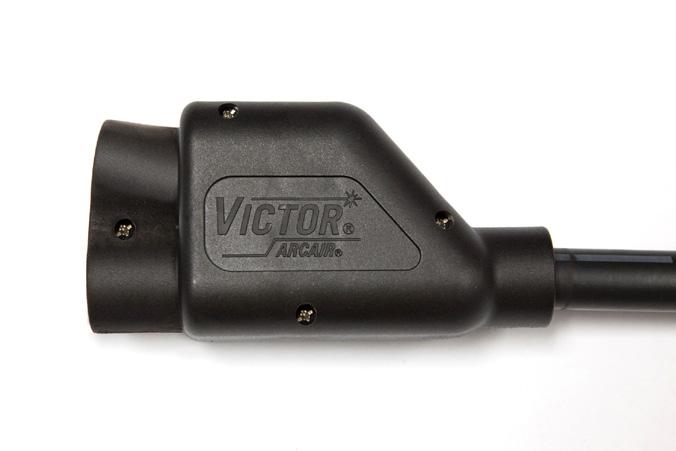

17 LUKU 4: ASENNUS 4.01 Paineilman ja DC virtan liitäntä Mallien osanrot , , ja Noudata näitä ohjeita yhdistäessäsi hitsausvirtalähteen tasavirtakaapelin sekä paineilmalinjan polttimen kiertonivelellä varustetun kaapelijärjestelmän virta- ja paineilmaliittimeen. 1. Poista poltin ja kaapeli tarvikkeineen pahvilaatikosta ja sijoita kaapeli tarvikkeineen työpenkin päälle tai lattialle siten, että kaapeli on suorassa ja kiertymätön. 2. Sijoita valettu suojus siten, että pääset käsiksi kaikkiin neljään (4) ruuviin kuvan 4-1 mukaisesti. Kuva Irrota kaikki neljä (4) ruuvia suorapäisellä ruuvitaltalla. Nosta valetun suojuksen ylempi puolisko pois suojuksen muista osista. Kuva 4-2 Kuva

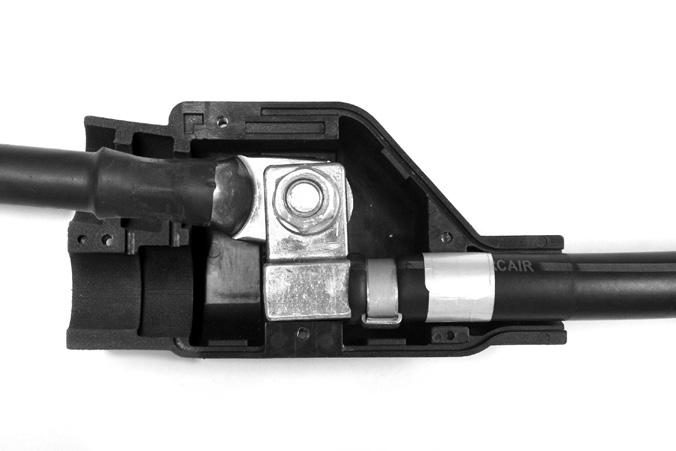

18 4. Sijoita koon ½"-13 x 1" kuusioruuvi alapuolelle siten, että ruuvin kierteet kulkevat tasavirtahitsauskaapelin puristettavan kaapelikengän läpi sekä kiertonivelellä varustetun kaapelijärjestelmän virta- ja paineilmaliittimen läpi. Ruuvin kannan tulee olla puristettavan kaapelikengän litteää puolta vasten kuvan 4-4 mukaisesti. 5. Aseta ½ tuuman lukkoaluslevy ruuvin kierteiden päälle ja aloita kiertämään koon ½"-13 mutteria alaspäin osia vasten. Kiristä mutteri vääntöavaimella. Kuva Sijoita messinkinen virta- ja paineilmaliitin takaisin suojuksen alempaan puoliskoon. Kuva Paina ruuvia etusormella ylöspäin ja kierrä yksikön ruuvit paikalleen. Kuva

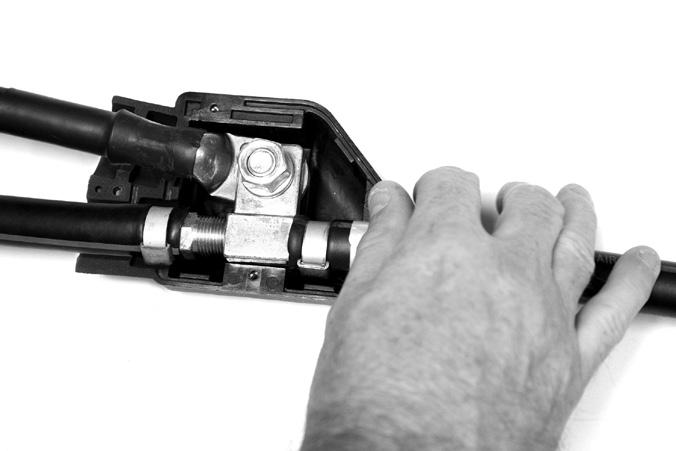

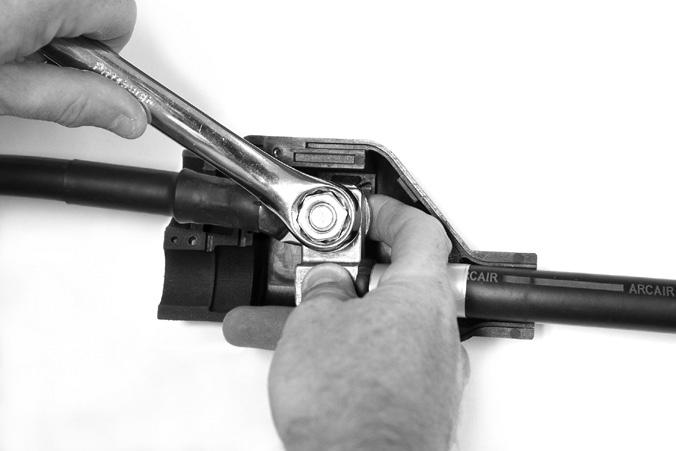

19 8. Nosta osat pois suojuksen alemmasta puoliskosta, jotta liitännän voi kiinnittää tiukasti. Huolehdi siitä, että puristettava kaapelikenkä ei liiku tämän lopullisen kiristyksen aikana. Kuva Kierrä saapuvan paineilmalinjan 3/8 tuuman putkikierreliitin virta- ja paineilmaliittimeen. Tämä liitäntä on kiristettävä vääntöavaimella Kuva Sijoita DC-hitsausvirtakaapelin ja paineilmaletkun käsittävä kaapelijärjestelmä takaisin paikalleen suojuksen alempaan puoliskoon. Kuva

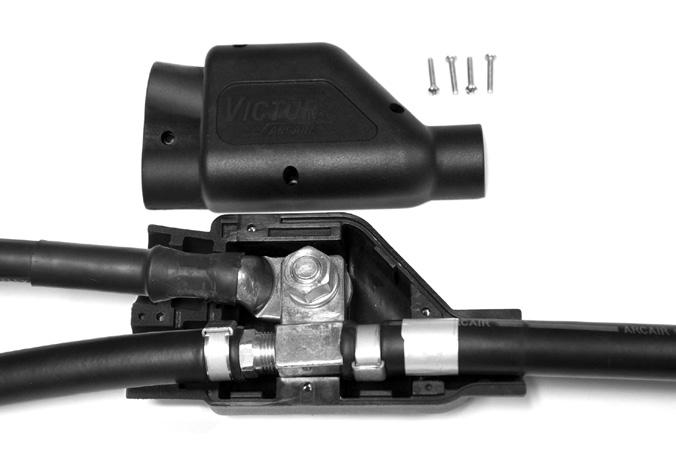

20 10. Sijoita suojuksen ylempi puolisko paikalleen ja kiinnitä se neljällä ruuvilla (4), jotka oli irrotettu vaiheessa 3. Kuva Järjestelmä on nyt valmis haluamaasi talttausta varten Kaapelisuojalla varustetun hitsausvirta DC kaapelin ja ilmaletkun liitäntä pyörivään poltinliitäntään Mallien osanrot , , ja Poista poltin ja kaapeli tarvikkeineen pahvilaatikosta ja sijoita kaapeli tarvikkeineen työpenkin päälle tai lattialle siten, että kaapeli on suorassa ja kiertymätön. 2. Irrota polttimen kiertonivelellä varustettuun kaapelijärjestelmään yhdistetty twist-lockliitin. Noudata näitä ohjeita yhdistäessäsi messinkisen naarasliittimen tasavirtakaapeliin: a. Irrota ulomman kannen kiinnitysruuvi kaapelin osista. b. Leikkaa liittimen kannen takaosasta pala pois siten, että käytettävä kaapeli mahtuu liittimeen. Huomio: Älä leikkaa liikaa. Kannen tulee asettua tiiviisti paikalleen. c. Siirrä kansi kaapelin päälle. d. Kuori kaapelin eristystä 47,6 mm (1-7/8 tuuman) matkalta, jolloin kuparisäikeet tulevat näkyviin. e. Avaa kuulapääruuvit ja sijoita kuparikaapeli messinkisen liitinpuoliskon kaapeliaukkoon. f. Kiristä kuulapääruuvit (lukemaan in./lbs.) Ruuvien kantojen tulee olla liitinrungon reunan tasalla tai alapuolella. g. Siirrä liittimen kansi messinkisen rungon päälle ja asenna/kiristä kannen ruuvi. Ruuvi sopii toiseen kannen reikään. 3. Kierrä polttimen kiertonivelellä varustetusta kaapelista tulevan paineilmaletkun 3/8 tuuman putkikierreliitin sijoituspaikan paineilmaverkkoon. Tämä liitäntä on kiristettävä vääntöavaimella 20

21 4.03 Yhdistäminen DC- tai AC-hitsausvirtalähteisiin Talttaustehtävissä käytetään yleensä kolmivaiheisia hitsausvirtalähteitä, joiden tyhjäkäyntijännite on yli 60 V. Näin jännitteen mahdollinen putoaminen virtapiirissä ei aiheuta ongelmia. 1. Yhdistä polttimen kiertonivelellä varustettuun kaapeliin yhdistetty hitsausvirtakaapeli virtalähteen (DCEP tai AC) plusnapaan. Ks. Kuva Yhdistä virtalähteen miinusnapaan yhdistetty hitsausvirtakaapeli työkappaleeseen. PAINEILMA VIRTALÄHDE (KÄÄNTEINEN NAPAISUUS) ( ) ELEKTRODIN KAAPELI DCEP tai AC SAMANKESKISET PUSKURIT KAAPELI TYÖKAPPALE KAAPELI (+) POLTIN HIILIELEKTRODIT PYSYVÄT TYÖKAPPALE Art# A-13069FI Kuva Kytke virtasyöttö ja paineilmansyöttö talttauspolttimeen ja kaapelijärjestelmään. 4. Säädä polttimen ilmanpaine polttimen venttiilin ollessa auki siten, että paine on normaalilla painealueella välillä 551,6 kpa (80 psi) kpa (100 psi). Tätä suurempia paineita voi myös käyttää, mutta ne eivät paranna lastuamisen tehokkuutta. 5. Paina polttimen vipua alaspäin, jotta paineilmahiilikaarielektrodin "carbon" voi asettaa polttimeen. Paljaan hiilipään tulisi olla alhaalla ja poispäin polttimesta käytettäessä kuparilla pinnoitettuja hiilielektrodeja. Tämä on se kohta, jossa valokaari syttyy hiilielektrodin ja työkappaleen välissä. Ks. Kuva 4-12.! VAROITUS Hiili ei ole tässä vaiheessa sähköisesti KUUMAA. 21

22 ULKONEMA MAKS. 17,8 cm (7") POLTIN KUPARIN KUORIUTUMINEN 3/4" - 2" ILMA 80PSI AINA ELEKTRODIN ALLA KULJETUS ELEKTRODI POLTINPÄÄT (+) TYÖKAPPALE (-) Kuva 4-12 Art# A-13070FI 6. Pidä elektrodia kuvan 4-12 mukaisesti, jolloin elektrodin ulkonema polttimesta on enintään 17,8 cm (7"). Alumiinin kohdalla tämän ulkoneman tulisi olla 76,5 mm (3"). 7. Säädä hitsausvirtaa (vakiovirta) tai jännitettä (vakiovirta) käytettävän virtalähteen tyyppiä vastaavasti siten, että virta on käytettävän hiilipuikon halkaisijalle taulukossa suositellun virran alueella. Ks. Taulukko 4-1. Taulukko Yleisesti käytetyille elektrodityypeille ja -ko'oille suositeltavat virta-alueet (A) Elektrodin halkaisija DC-elektrodi DCEP AC-elektrodi AC AC-elektrodi DCEN tuumaa (mm) Väh. - maks. Väh. - maks. Väh. - maks. 1/8 (3,2) /32 (4,0) Ei Saatavilla 3/16 (4,8) /4 (6,4) /16 (7,9) Ei Saatavilla 3/8 (9,5) /2 (12,7) /8 (15,9) /4 (19,1) (25,4) /8 (9,5) LITTEÄ /8 (9,5) LITTEÄ Ei Saatavilla 8. Kytke ilmavirtaus päälle ennen valokaaren sytyttämistä. Pidä poltinta :n kulmassa työkappaleeseen nähden, jolloin elektrodi kallistuu taaksepäin työstösuuntaan nähden. Elektrodin ja työkappaleen välistä kulkeva ilmasuihku tuottaa voiman, jonka avulla sula metalli on mahdollista poistaa kokonaan railosta. 22

23 9. Sytytä valokaari koskettamalla elektrodilla työkappaletta. Älä vedä elektrodia pois valokaaren sytyttyä. Valokaari ja paineilma tuottavat voimakkaan äänen, mikäli kaarijännite pysyy sopivana. Mikäli ääni on vaimea, kaarijännite on suositeltavan jännitetason alapuolella. Käydessä pidettävän talttauspolttimen normaali jännite on suunnilleen V. 10. Railon syvyyttä säädellään kuljetusnopeuden avulla. Railojen syvyys voi olla enintään 25 mm (1"). Mitä syvempi railo, sitä kokeneempi työntekijän tulee kuitenkin olla. Pienten kuljetusnopeuksien avulla voi valmistaa syviä railoja ja suurten nopeuksien avulla puolestaan matalia railoja. Railon leveyden määrää käytettävän elektrodin koko. Leveys on yleensä 3,2 mm (1/8") elektrodin halkaisijaa suurempi. Railoa voi leventää pienen elektrodin avulla käyttämällä ympyrämäistä tai edestakaista värähtelyliikettä. 23

24 Tämä sivu on jätetty tarkoituksella tyhjäksi 24

25 Suuria puhtaan hiilen kertymiä railon alussa. LUKU 5: VIANETSINTÄ Ongelma Syy Ratkaisu 1. Käyttäjä on joko jättänyt kytkemättä ilmasuihkun päälle ennen valokaaren sytyttämistä tai poltin ei ole oikealla paikallaan. Epävakaa valokaari, joka saa käyttäjän hidastamaan työstöliikettä myös matalien railojen yhteydessä. Virheellinen railo. Valokaari liikkuu tällöin puolelta toiselle ja elektrodi kuumenee nopeasti. Katkonaisesti toimiva valokaari, minkä seurauksena railon pinnasta tulee epäsäännöllinen. 1. Avaa ilmansyöttö ennen valokaaren sytyttämistä. Ilman tulee virrata elektrodin ja työkappaleen välistä. 2. Hiilipuikkoa ei ole asetettu oikein 2. Varmista, että hiilipuikko on päähän. asettunut poltinpään uraan. 1. Virran voimakkuus ei riitä käytettävän elektrodin halkaisijalle tämään tarvittavaa virtaa, 1. Jos virtalähde ei pysty syöt- (ks. taulukko 2). Vaikka pienin käytä halkaisijaltaan yhtä suositeltava virta saattaakin kokoluokkaa pienempää riittää työstä suoriutumiseen, elektrodia tai kytke rinnan tällaisen virran käyttö vaatii kuitenkin työntekijältä tavanomaista virtalähdettä. kaksi tai useampaa hitsaus- enemmän taitoja. On parempi valita keskimääräinen virranvoimakkuus. 1. DCEN-tilan (negatiivinen 1. Talttausprosessia varten elektrodi) yhteydessä käytettävä on syytä valita mahdollisuuksien mukaan tila DCEP prosessi. (positiivinen elektrodi). Tasavirtaelektrodien kohdalla asetukseksi on syytä valita DCEP (positiivinen elektrodi) kaikkien metallien kohdalla muutamia kupariseoksia (kuten Superston ja Nialite) lukuun ottamatta. 1. Kuljetusnopeus on ollut liian pieni manuaalisen talttauksen yhteydessä. Käyttäjä on mahdollisesti asettanut kätensä tasapainoa hakeakseen, mikä on tyypillistä puikkohitsauksen yhteydessä. Koska paineilmahiilikaaritalttauksen nopeus on huomattavasti puikkohitsauksen nopeutta suurempi, käsineellisen käden ja työkappaleen välinen kitka saattaa aiheuttaa äkillisen eteenpäin suuntautuvan liikkeen. Elektrodin ja työkappaleen välinen rako kasvaa tällöin liian suureksi, jotta valokaaren ylläpito olisi mahdollista. 1. Käyttäjän on syytä seistä mukavassa asennossa siten, että käsivarret pääsevät liikkumaan vapaasti ja käsineet eivät hankaa työkappaleen pintaa. Jos käytät mekanisoitua laitteistoa, tarkasta hyväksyttäviä käyttöolosuhteita koskevat tiedot taulukosta 4 (sivu 4-24). 2. Puutteellinen maadoitusliitäntä. 2. Tarkasta maadoituspuristimet sekä johto (johdot) ja varmista siten, että maadoitusliitäntä toimii moitteettomasti. 25

26 Ongelma Syy Ratkaisu 1. Oikosulussa oleva elektrodi työkappaleen päällä. Manuaalisessa talttauksessa tämän syynä on liian suuri liikenopeus käytettävään virtaan ja työstettävän railon syvyyteen nähden. Mekanisoiduissa työprosesseissa tämän ongelman syynä on liian suuri kuljetusnopeus tai ominaiskäyrältään vaakasuoran vakiojännitteisen virtalähteen käyttö halkaisijaltaan pienen 7,9 mm:n (5/16") elektrodin yhteydessä. Valukkeiden poiston yhteydessä tämä ongelma johtuu elektrodin pitämisestä liian pienessä työntökulmassa. Railoissa vaihtelevin välein puhtaan hiilen kertymiä talttauksen yhteydessä. Puhtaan hiilen kertymiä valukkeiden poistamisen yhteydessä eri kohdissa puhdistettua pintaa. Epäsäännöllinen ura: ensin liian syvä, sitten liian matala. Kuonan tarttuminen railon reunoille. 1. Käyttäjän asento on ollut epävakaa. 1. Kuonan poisto on ollut puutteellista. Yritä ratkaista ongelma pitämällä ilman paine ja virtaus (cfm) sopivana. Kuonanpoisto saattaa toimia puutteellisesti, jos ilmanpaine on kpa ( psi) ja ilman määrä on samalla liian pieni. 1. Käytä elektrodin ja työkappaleen välistä kulmaa, joka on välillä Kulman pienentkylläsä valokaaren pinta-ala kasvaa, jolloin samalla valokaaren virtatiheys pienenee. Valokaaren virtatiheyden pienenemisen vuoksi valokaaren pituutta on pienennettävä huomattavasti oikosulkupisteeseen saakka. Säilytä riittävä valokaaren rako. 1. Käyttäjän on syytä ottaa mukava asento talttauksen ajaksi. 1. Jotta ilman syöttömäärä olisi riittävä, samankeskisen kaapelijärjestelmän ilmansyöttöletkun sisähalkaisijan on oltava käsipoltinten tapauksessa vähintään 9,5 mm (3/8"). automaattisia polttimia käytettäessä letkun sisähalkaisijan tulisi olla vähintään 12,7 mm (1/2"). Suuntaa ilmasuihku yhdensuuntaisesti talttausalueelle. Yksipuolista työskentelyä tulee välttää. Poikkeuksena tästä on tilanne, jossa halutaan minimoida kuonan tarttuminen leikkausuran toiselle puolelle. 26

27 LUKU 6: VARAOSAT K3000 & K4000 POLTTIMEN VARAOSAT K3000 ja K4000 Poltin K4000 näkyy Art# A-13071FI 1 POLTTIMEN VARAOSALUETTELO Osa Kuvaus K3000 K Eristeet ja ruuvit Vipu ja ruuvi Venttiilin yläosa Yläosan avain Pelkkä yläosa Kela ja O-renkaat O-rengas Pelkkä kela Ylempi varsi Pää ja ruuvi Polttimen runko Niveltappi Jousi Kahva

28 K3000 & K4000 KIERTONIVELELLÄ VARUSTETUN KAAPELIN VARAOSAT KAAPELIEN VARAOSALUETTELO Osa Kuvaus K3000 K4000 Kiertonivelkaapeli 2,1 m (7ft.) Kiertonivelkaapeli 3 m (10ft.) Pidätinruuvi O-rengas * 3 Liitin Jousialuslevy Litteä aluslevy Puristin (2 kpl) Johdin 2,1 m (7ft.) Johdin 3 m (10ft.) Suojus 2,1 m (7ft.) Suojus 3 m (10ft.) Valettu kova suojus ja ruuvit Naarasliitin * Sisältää pidätinruuvin, O-renkaan ja liittimen

29 VIRRAN- JA ILMANSYÖTÖN KYTKENTÄSARJA KYTKENTÄSARJA JA OSALUETTELO Osa Kuvaus Luettelonro Täydellinen kytkentäsarja Urosliitin Valettu kova suojus ja ruuvit Liitin 4-WPC-R 4WPC-R 4 Kiepillä oleva paineilmaletku

30 Tämä sivu on jätetty tarkoituksella tyhjäksi

31 TAKUULAUSEKE RAJATTU TAKUU: ESAB-konsernin tuotemerkkeihin kuuluva ARCAIR, takaa, että sen tuotteissa ei ole vikoja, jotka johtuisivat työn laatuun tai materiaaleihin liittyvistä puutteista. Mikäli alla määritettävissä ESAB:n tuotteissa ilmenee tämän takuun piiriin kuuluva vika sovellettavan ajanjakson sisällä ja laitteen säilytys, asennus, käyttö ja huolto ovat todennettavasti olleet ESAB:n määritysten, ohjeiden, suositusten sekä alan yleisten käytäntöjen mukaista eikä tuote ole altistunut virheelliselle käytölle, korjaukselle, laiminlyönnille, muutostyölle tai vahingolle, ESAB korjaa tällaisen vian asianmukaisesti tai oman valintansa mukaan vaihtaa mitkä tahansa tuotteeseen kuuluvat komponentit tai osat, jotka ESAB toteaa viallisiksi. TÄMÄ TAKUU ON YKSINOMAINEN JA KORVAA KAIKKI MUUT TAKUUT, SEKÄ SUORA- NAIASETA ETTÄ EPÄSUORAT MUKAAN LUKIEN MAHDOLLIASETA TAKUUT TUOTTEEN KURANTTIUDESTA TAI SOPIVUUDESTA JOHONKIN TIETTYYN TARKOITUKSEEN. VASTUUVELVOLLISUUDEN RAJAUS: ESAB-konsernin tuotemerkkeihin kuuluva ARCAIR, ei missään tilanteessa ole vastuussa erityisistä tai välillisistä vahingoista, kuten ostettujen tai vaihdettujen tavaroiden vaurioitumisesta tai katoamisesta, eikä jälleenmyyjän asiakkaiden (alempana "ostaja") vaatimuksista, jotka liittyvät palveluhäiriöihin. Ostajan tässä tiedoksi annetut korvausvaatimukset ovat yksinomaisia, eikä ESAB:n vastuu minkään sopimuksen tai siihen liittyvän toiminnan, kuten täytäntöönpanon tai rikkomuksen, tai minkään ESAB:n takaaman tai varustaman tavaran valmistuksen, myynnin, toimittamisen, jälleenmyynnin tai käytön suhteen ylitä niiden tuotteiden hintaa, joihin tämä vastuu perustuu, riippumatta siitä, onko kyse sopimuksesta, laiminlyönnistä, tiukasta oikeuden loukkauksesta, tai mistä tahansa takuusta tai muusta seikasta, jota ei tässä ole nimenomaisesti sanottu. TÄMÄ TAKUU MITÄTÖITYY, JOS ESAB:N TUOTTEEN KANSSA KÄYTETÄÄN VARAOSIA TAI TARVIKKEITA, JOTKA SAATTAVAT HEIKENTÄÄ TURVALLISUUTTA TAI SUORITUSKYKYÄ. TÄMÄ TAKUU ON MITÄTÖN, JOS TUOTE ON HANKITTU VALTUUTTAMATTOMALTA MYYJÄLTÄ. Tämä takuu on voimassa takuuaikataulun mukaisesti siitä päivämäärästä alkaen, jolloin valtuutettu jälleenmyyjä on toimittanut tuotteet ostajalle. Valtuutetun ESAB-korjauslaitoksen on esitettävä tämän rajatun takuun piiriin kuuluvat takuukorjaukset tai vaihtovaatimukset kolmenkymmenen (30) päivän sisällä korjauksesta. Tämä takuu ei kata minkäänlaisia kuljetuskustannuksia. Ostaja vastaa kuljetuskustannuksista, jotka aiheutuvat tuotteiden lähettämisestä korjattavaksi valtuutettuun huoltoliikkeeseen. Ostaja vastaa kaikista palautettaviin tavaroihin liittyvistä riskeistä ja kustannuksista. Tämä takuu korvaa kaikki aiemmat ESAB takuuehdot.
