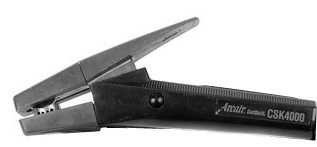

1 CSK4000 CSK4000, POLTTIMET PAINEIL- MAHIILIKAARITALTTAUKSEEN Käyttöohje Suomi (Finnish) Muutosversio: AC Julkaisupäivä: Oct 7, 2015 Manuaali Nro: FI

2 MENESTYKSESI ON MEILLE TÄRKEÄÄ! Onneksi olkoon uuden Arcair -tuotteesi vastaanottamisesta. Olemme ylpeitä saatuamme sinut asiakkaaksemme! Siksi pyrkimyksenämme on tarjota sinulle parasta mahdollista palvelua ja teknistä tukea, kaikkiin kilpailijoihimme verrattuna. Tämän tuotteen tukena on myös kattava takuu ja maailmanlaajuinen asiakaspalveluverkosto. Tiedämme myös sinun olevan ylpeä osaamisestasi, minkä vuoksi meille on suuri kunnia, että olet valinnut työvälineeksesi tämän huippuluokan tuotteen. Arcair on valmistanut yli 60 vuoden ajan laatutuotteita, joihin voit luottaa silloin, kun maineesi on vaakalaudalla. OLET HYVÄSSÄ SEURASSA! Arcair on ESAB-konsernin maailmanlaajuinen leikkaustuotteiden tuotemerkki. Meidät erottaa kilpailijoista markkinoiden kärjessä kulkeva innovatiivisuus sekä poikkeuksellisen luotettavat tuotteet, jotka kestävät pitkäaikaistakin käyttöä. Pyrkimyksenämme on parantaa tuottavuuttasi, tehokkuuttasi ja hitsaukseen liittyvää suorituskykyäsi ja tehdä siten ylivertaisen osaajan alallasi. Meille tuotesuunnittelun lähtökohtana on aina ollut hitsaaja itse. Tämän pohjalta olemme kehittäneet tuotteita, joille ovat ominaista edistykselliset ominaisuudet, kestävyys, helppokäyttöisyys ja ergonomisuus. Olemme ennen kaikkea sitoutuneet parantamaan työympäristön turvallisuutta hitsausalalla. Tärkeimpänä tavoitteenamme on varmistaa, että olet tyytyväinen tähän tuotteeseen ja että voit käyttää tuotetta turvallisesti. Lue tämä opas rauhassa alusta loppuun, erityisesti oppaan sisältämät turvallisuusohjeet.

3 ! VAROITUS Ennen laitteiston asennuksen, käytön tai huoltamisen aloittamista: lue tämä käyttöohje kokonaan ja varmista, että olet ymmärtänyt oppaan sisällön. Tämä koskee myös työnantajasi laatimia turvallisuuskäytäntöjä. Valmistaja on noudattanut suurinta mahdollista huolellisuutta laatiessaan tämän oppaan sisältöä. Valmistaja ei siitäkään huolimatta kuitenkaan vastaa millään tavoin oppaan käytön seurauksista. Arcair CSK4000 hiilikaaritalttauspolttimen käyttöohje Käyttöohje Käyttöohjeen numero: FI Julkaisija: ESAB Group Inc Ilmaport Rd. Denton, TX Copyright 2015, 2016 ESAB Kaikki oikeudet pidätetään. Tämän teoksen osittainenkin jäljentäminen on kielletty ilman julkaisijan kirjallista lupaa. Julkaisija ei ole vastuussa millekään osapuolelle menetyksistä tai vahingoista, joita tämän käyttöohjeen mahdollisista virheistä tai puutteista saattaa aiheutua, riippumatta siiitä, johtuvatko nämä laiminlyönnistä, huolimattomuudesta tai jostain muusta. Jos tukoksen aiheuttava materiaali vastaa katso asiakirja 47X1920 Julkaisupäivä: Heinäkuu 15, 2015 Tarkistuspäivä:Oct 7, 2015

4 VARMISTA, ETTÄ KÄYTTÄJÄ SAA NÄMÄ TIEDOT. VOIT TILATA MYYJÄLTÄ LISÄÄ KOPIOITA. VARO OHJEET on tarkoitettu kokeneille käyttäjille. Jos et tunne täysin kaarihitsaus- ja leikkuulaitteiden turvallista käyttöä, lue kirjanen, jonka nimi on Precautions and Safe Practices for Arc Welding, Cutting, and Gouging, Form ÄLÄ anna kouluttamattomien henkilöiden käyttää, asentaa tai huoltaa tätä tuotetta. ÄLÄ yritä asentaa tai käyttää tätä tuotetta, ennen kuin olet lukenut nämä ohjeet ja sisäistänyt ne kokonaan. Jos et ymmärrä näitä ohjeita kokonaan, pyydä tuotteen myyjältä lisätietoja. Lue varotoimet ennen tuotteen asennusta tai käyttöä. KÄYTTÄJÄN VASTUU Tämä laitteisto toimii tähän oppaaseen, oppaan mukana toimitettujen tarrojen ja/tai liitelehtiin sisältyvän kuvauksen mukaisesti, mikäli laitteiston asennus, käyttö, kunnossapito ja korjaus ovat tapahtuneet näitä toimenpiteitä koskevien ohjeiden mukaisesti. Tämä laite on tarkastettava säännöllisesti. Virheellisesti toimiva tai puutteellisesti huollettua laitteistoa ei saa käyttää. Rikkoutuneet, puuttuvat, vääntyneet tai likaantuneet osat on syytä korvata viipymättä uusilla osilla. Jos tällaiset korjaus- tai vaihtotoimenpiteet ovat välttämättömiä, valmistaja suosittelee tekemään puhelimitse tai kirjallisesti vikailmoituksen sille valtuutetulle jälleenmyyjälle, jolta tuote oli ostettu. Tähän laitteistoon tai sen yksittäisiin osiin ei tule tehdä muutoksia ilman valmistajan kirjallista lupaa. Tämän laitteiston käyttäjä vastaa yksin kaikista toimintahäiriöistä, jotka aiheutuvat virheellistä käytöstä, virheellisestä kunnossapidosta, vaurioista, virheellisesti suoritetuista korjaustöistä tai muutostöistä, jotka on suorittanut joku muu kuin valmistaja tai valmistajan nimeämä palveluntarjoaja.! LUE JA SISÄISTÄ OHJEET ENNEN ASENNUSTA JA KÄYTTÖÄ. SUOJAA MUUT JA ITSESI!

5

6 Sisällysluettelo KAPPALE 1: ESITTELY Paineilmahiilikaarileikkaus/-talttaus Historia Käyttökohteet Parhaasta on tullut entistäkin parempi...2 KAPPALE 2: TURVALLISUUS JA TERVEYS Varotoimet...3 KAPPALE 3: Kuinka käyttää tätä käsikirjaa Kuinka käyttää tätä käsikirjaa Laitteen vastaanottaminen...5 KAPPALE 4: ASENNUS Paineilman ja DC virtan liitäntä Yhdistäminen DC- tai AC-hitsausvirtalähteisiin...10 KAPPALE 5: VIANETSINTÄ KAPPALE 6: VARAOSAT CSK4000, POLTTIMEN VARAOSAT...15 Takuulauseke...TAKAKANNEN SISÄPUOLELLA

7 KAPPALE 1: ESITTELY 1.01 Paineilmahiilikaarileikkaus/-talttaus Paineilmahiilikaariprosessissa (CAC-A) metallin lastuaminen tapahtuu fysikaalisesti - ei kemiallisen reaktion avulla kuten polttoleikkauksessa (OFC). Talttaus ja leikkaus on mahdollista vain, jos hiilielektrodin ja työkappaleen välisen valokaaren kuumuus riittää sulattamaan osan työkappaleesta. Samanaikaisesti ilma läpäisee valokaaren riittävän nopeasti, jotta se pystyy puhaltamaan sulan materiaalin pois. Paineilmahiilikaariprosessi ei vaadi hapettumista leikkaustapahtuman ylläpitämiseen. Tämän vuoksi prosessin avulla voi taltata tai leikata sellaisia metalleja, joita ei ole mahdollista työstää OFC-prosessin avulla. Yleisimpien metallien (esim. hiiliteräksen, ruostumattoman teräksen, monien kupariseosten ja valurautojen) leikkaamiseen voi käyttää paineilmahiilikaariprosessia. Lastuamisnopeus riippuu sulamisnopeudesta ja tehokkuudesta, jolla ilmasuihku poistaa sulan metallin. Prosessin yhteydessä ilman tulee nostaa sula metalli erilleen valokaaresta ennen metallin jähmettymistä Historia Paineilmahiilikaaritalttausmenetelmä otettiin käyttöön 1940-luvulla. Tämä menetelmä sai alkunsa aiemmin käytetystä hiilikaarileikkausprosessista. Hitsausinsinööri Myron Stepath kehitti paineilmahiilikaaritalttauksen menetelmäksi poistaa satoja metrejä tasaista, säröillyttä ruostumattomasta teräksestä valmistettua hitsiä. Aiemmin virheelliset laki- ja pystyhitsit sekä niittien päät poistettiin hiilikaarileikkauksen avulla. Hiilikaari sulatti ensin metallin, minkä jälkeen painovoima kuljetti sulan metallin pois. Stepath päätteli, että ilmasuihku pystyisi tuottamaan vaakatasossa olevan metallin poistamiseen vaadittavan voiman. Niinpä hän kokeilikin tasavirran ja negatiivisen elektrodin avulla tuotettavan hiilikaaren käyttöä. Tähän hän tarvitsi lisäksi toista työntekijää, jonka tehtävänä oli puhallusilman suuntaaminen ilmasuuttimen läpi sulaa ainesta kohti. Tämä yritys ei kuitenkaan onnistunut, koska valokaari ei ollut yhtä vakaa kuin hiilikaarihitsauksen yhteydessä. Tämän vuoksi Stepath kokeili tasavirran ja positiivisen elektrodin avulla tuotettavaa valokaarta, minkä tuloksena syntyi paineilmahiilikaaritalttaus. Vuonna 1948 Myron Stepath esitteli maailman ensimmäisen hitsauskäyttöön tarkoitetun paineilmahiilikaaripolttimen. Vuonna 1949 Stepath ja hänen kaksi yhteistyökumppaniaan perustivat Arcair Company -yhtiön. Kahta työntekijää ei enää tarvittu. Paineilma on nyt kulkenut polttimen läpi ja poistunut elektrodin alapuolelta. Tämä uusi työkalu säästi aikaa hitsin juuren avauksessa, säröjen poistamisessa ja hitsausvirheiden korjaamisessa niin hiiliteräksen, seosterästen kuin ruostumattoman teräksenkin kohdalla. Aiemmin nämä tehtävät suoritettiin hiomalla ja lastuamalla. Perusperiaate on vielä nykyäänkin sama, mutta laitteistojen ominaisuudet ovat parantuneet ja mahdollisten käyttökohteiden määrä on myös kasvanut huomattavasti. 1

8 1.03 Käyttökohteet Ala on ottanut innolla käyttöön paineilmahiilikaaritalttauksen ja löytänyt prosessille monia käyttökohteita, oli sitten kyse metallinvalmistuksesta ja valukappaleiden viimeistelystä, kemian- ja öljynjalostustekniikasta tai erilaisista työtehtävistä rakennusalalla, kaivosteollisuudessa, yleisissä korjaustöissä ja kunnossapitotehtävissä. Arcair-polttimia ja -elektrodeja käytetään kaikkialla maailmassa siellä, missä tarvitaan välineitä metallin talttaukseen, uritukseen, katkaisemiseen tai poistamiseen pinnalta. Paineilmahiilikaariprosessi on joustava, tehokas ja taloudellinen menetelmä lähes jokaisen metallin työstämiseen. Prosessi soveltuu hiiliteräkselle, ruostumattomalle teräkselle ja muille rautaseosmetalleille, harmaa-, temper- ja pallografiittivaluraudalle, alumiinille, nikkelille, kupariseoksille sekä muille ei-rautametalleille Parhaasta on tullut entistäkin parempi.. Arcair on kehittänyt merkittävästi virta- ja paineilmaliitäntöjen rakennetta poltinkaapelijärjestelmissään. Polttimen ja kaapelin yhteydessä on käytetty valettua kumisuojusta vuonna 1949 tapahtuneesta paineilmahiilikaariprosessin keksimisestä alkaen. Tämä suojus suojaa sähköisesti virtaliitäntää ehkäisemällä valokaaren osumisen maadoitettuun työkappaleen pintaan. Tähän suojusmalliin kuuluu suuri ja avoin suorakulmainen pää, jossa on riittävästi tilaa virtakaapelin ja paineilmaletkun sekä polttimen kaapelin yhdistämistä varten. Suojus saattaa kuitenkin jättää maadoitettuun työkappaleen pintaan johtavan virtaliitännän paljaaksi, mikäli suojusta ei ole asennettu oikein eikä se ole pysynyt paikallaan liitännän päällä. Parannettu suojuksen rakenne kuitenkin suojaa virta-/paineilmaliitäntää ja estää valokaaren syttymisen vahingossa. Siihen voi yhdistää yhden virtalähteestä tulevan koon 4/0 hitsauskaapelin ja yhden ¾ tuuman paineilmaletkun, joka huolehtii sekä virran että paineilman syöttämisestä. Tämä uudenlainen suojus on valettu kovasta nailonvahvisteisesta kuitumateriaalista, joka kestää kovaakin käyttöä konepajan arjessa. 2

9 2.01 Varotoimet KAPPALE 2: TURVALLISUUS JA TERVEYS ESAB-konsernin tuotemerkkeihin kuuluvan ARCAIR valmistamien laitteistojen käyttäjien on varmistettava viime kädessä aina itse, että kaikki koneen parissa tai lähettyvillä työskentelevät henkilöt noudattavat kaikkia asiaankuuluvia turvallisuusohjeita. Varotoimien on täytettävä tämän tyyppisiä leikkaukseen ja lastuamiseen liittyviä työtehtäviä koskevat vaatimukset. Seuraavia suosituksia on syytä noudattaa tavanomaisten työpaikkaa koskevien määräysten lisäksi. Kaikkiin työtehtäviin saa ryhtyä ainoastaan tehtävään koulutettu henkilöstö, joka on perehtynyt hitsaus- tai plasmaleikkauslaitteiston toimintaan. Jos konetta käytetään virheellisesti, seurauksena voi olla vaaratilanteita, jotka voivat johtaa käyttäjän loukkaantumiseen ja laitteiston vaurioitumiseen. 1. Kaikkien hitsaus- tai plasmaleikkauslaitteistoa käyttävien henkilöiden tulee olla perehtynyt seuraaviin tekijöihin: - laitteen käyttöön - laitteen toimintaan - asiaankuuluvat turvallisuusohjeet - leikkaus ja lastuaminen 2. Käyttäjän on varmistettava, että: - laitteiston toiminta-alueella ei oleskele asiattomia henkilöitä laitteiston käynnistämisen yhteydessä. - kukaan ei ole ilman suojaa valokaaren syttyessä. 3. Työpisteelle asetettavat vaatimukset: - on oltava tarkoituksenmukainen 4. Henkilökohtaiset turvavarusteet: - Käytä aina suositeltuja henkilönsuojaimia kuten suojalaseja, liekinkestävää vaatetusta ja suojakäsineitä. - Älä käytä väljiä asusteita ja koruja, kuten huiveja, rannerenkaita, sormuksia jne., sillä nämä saattavat juuttua kiinni tai aiheuttaa palovammoja. 5. Yleiset varotoimet: - Sopivan palonsammutuslaitteiston tulee olla merkitty selvästi ja käden ulottuvilla. Vie elektroniikkalaitteet keräyspisteeseen! Sähkö- ja elektroniikkaromua (SER) koskevan direktiivin 2002/96/EY ja kansallisen lainsäädännön mukaan hävitettävät laitteet tulee viedä keräyspisteeseen. Laitteesta vastaavana henkilönä olet lain mukaan velvollinen selvittämään hyväksytyt keräyspisteet. Lisätietoja saat ESAB-edustajaltasi. Lisätietoja saat lähimmältä Arcair-jälleenmyyjältä. 3

10 VAROITUS Kaarihitsaus ja -leikkaus voi aiheuttaa vammoja sekä sinulle itsellesi että sivullisille. Ryhdy tarvittaviin varotoimiin hitsaus- ja leikkaustöiden yhteydessä. Ota selvää työnantajasi turvallisuuskäytännöistä. Näiden käytäntöjen tulisi perustua valmistajan ilmoittamiin vaaroja koskeviin tietoihin. SÄHKÖISKU - voi tappaa. - Asenna ja maadoita hitsausyksikkö sovellettavien standardien mukaisesti. - Älä kosketa jännitteisiä sähköisiä osia tai elektrodeja paljaalla iholla, märillä käsineillä tai märän vaatetuksen avulla. - Eristä itsesi maadoituksesta ja työkappaleesta. - Varmista, että työskentelyasentosi on turvallinen. HÖYRYT JA KAASUT - voivat olla vaarallisia terveydelle. - Pidä pääsi erossa höyryistä. - Huolehdi ilmanvaihdosta ja käytä tarvittaessa imujärjestelmää, jotta höyryt ja kaasut on mahdollista poistaa sekä hengitysvyöhykkeeltäsi että yleiseltä oleskelualueelta. VALOKAAREN SÄTEILY - Voi aiheuttaa silmävammoja sekä palovammoja iholle. - Huolehdi silmien ja kehon suojaamisesta. Käytä metallin lastuamiseen soveltuvia silmäsuojaimia ja hitsauslaseja. Käytä myös suojavaatetusta. - Huolehdi sivullisten suojaamisesta käyttämällä sopivia silmäsuojaimia tai suojaverhoja. PALOVAARA - Kipinät (roiskeet) voivat aiheuttaa tulipalon. Varmista tämän vuoksi, että lähellä ei ole syttyvää materiaalia. MELU - Liian voimakas melu voi vahingoittaa kuuloa. - Huolehdi korvien suojaamisesta. Käytä korvia ympäröiviä tai muunlaisia kuulosuojaimia. - Varoita riskistä sivullisia. TOIMINTAHÄIRIÖ - Pyydä toimintahäiriön tapauksessa asiantuntijan apua. LUE JA SISÄISTÄ OHJEET ENNEN ASENNUSTA JA KÄYTTÖÄ. SUOJAA MUUT JA ITSESI! VAROITUS VARO VARO VARO Älä käytä virtalähdettä jäätyneiden pillien sulattamiseen. Luokan A laitteita ei ole tarkoitettu käytettäviksi asuintiloissa, joiden sähkön syöttö tapahtuu yleisestä pienjännitteisestä jakeluverkosta. Luokan A laitteiden sähkömagneettisen yhteensopivuuden varmistaminen saattaa olla hankalaa tällaisissa kohteissa sekä johtuvien että säteilevien häiriöiden vuoksi. Tämä tuote on tarkoitettu yksinomaan metallien lastuamiseen. Muunlainen käyttö voi johtaa loukkaantumiseen ja/tai laitteiston vahingoittumiseen. Ennen kuin aloitat laitteiston asennuksen tai käytön: lue tämä käyttöohje ja varmista, että olet ymmärtänyt oppaan sisällön.! 4

11 KAPPALE 3: KUINKA KÄYTTÄÄ TÄTÄ KÄSIKIRJAA 3.01 Kuinka käyttää tätä käsikirjaa Varmistat turvallisen toiminnan lukemalla koko käsikirjan, mukaan lukien kappaleen turvallisuusohjeista ja varoituksista. Eri puolella tätä opasta on käytetty huomiosanoja VAROITUS, HUOMIO, VAARA ja HUOMAA. Kiinnitä erityistä huomiota näiden otsikkojen alla oleviin tietoihin. Nämä erikoismerkinnät voidaan tunnistaa helposti seuraavalla tavalla: HUOMIO! Toiminta-, menetelmä- tai taustatieto joka edellyttää lisäpainotusta tai auttaa järjestelmän tehokasta toimintaa.!!! VAROITUS Menetelmä, mikäli ei oikein suoritettu, voi aiheuttaa vaurion laitteistolle. VAROITUS Menetelmä, mikäli ei oikein suoritettu, voi aiheuttaa vahinkoa käyttäjälle tai muille työskentelyalueella oleville. VAARA Välittömät vaarat, joista voi aiheutua välittömiä vakavia henkilövahinkoja tai kuolemantapauksia, jollei niitä estetä. Voit ladata tämän oppaan sähköisen kappaleen ilmaiseksi Adobe PDF -muodossa seuraavassa mainitulta Arcairin verkkosivulta Laitteen vastaanottaminen Kun vastaanotat laitteen, tarkista se laskua vasten, varmistaaksesi että siitä ei puutu mitään ja tarkista laite mahdollisten vahinkojen vuoksi toimituksen aikana. Mikäli huomaat vaurioita, pyydä kuljetusliikettä välittömästi tekemään korvaushakemus. Anna täydet tiedot vahingonkorvausvaatimuksista tai kuljetusvirheistä paikalliselle jälleenmyyjälle jotka ovat lueteltu tämän käsikirjan takakannen sisäpuolella. 5

12 Tämä sivu on jätetty tarkoituksellisesti tyhjäksi.

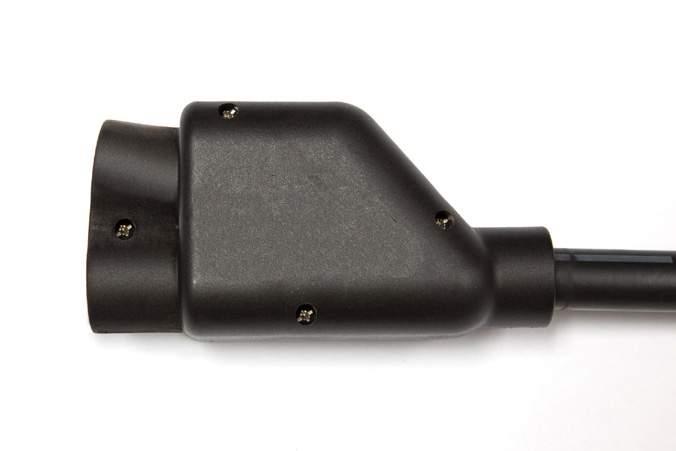

13 4.01 Paineilman ja DC virtan liitäntä KAPPALE 4: ASENNUS Mallien osanrot ja Noudata näitä ohjeita yhdistäessäsi hitsausvirtalähteen tasavirtakaapelin sekä paineilmalinjan polttimen kiertonivelellä varustetun kaapelijärjestelmän virta- ja paineilmaliittimeen. 1. Poista poltin ja kaapeli tarvikkeineen pahvilaatikosta ja sijoita kaapeli tarvikkeineen työpenkin päälle tai lattialle siten, että kaapeli on suorassa ja kiertymätön. 2. Sijoita valettu suojus siten, että pääset käsiksi kaikkiin neljään (4) ruuviin kuvan 4-1 mukaisesti. Kuva Irrota kaikki neljä (4) ruuvia suorapäisellä ruuvitaltalla. Nosta valetun suojuksen ylempi puolisko pois suojuksen muista osista. Kuva 4-2 Kuva Sijoita koon ½RsR-13 x 1RsR kuusioruuvi alapuolelle siten, että ruuvin kierteet kulkevat tasavirtahitsauskaapelin puristettavan kaapelikengän läpi sekä kiertonivelellä varustetun kaapelijärjestelmän virta- ja paineilmaliittimen läpi. Ruuvin kannan tulee olla puristettavan kaapelikengän litteää puolta vasten kuvan 4-4 mukaisesti. 5. Aseta ½ tuuman lukkoaluslevy ruuvin kierteiden päälle ja aloita kiertämään koon ½RsR-13 mutteria alaspäin osia vasten. Kiristä mutteri vääntöavaimella. 7

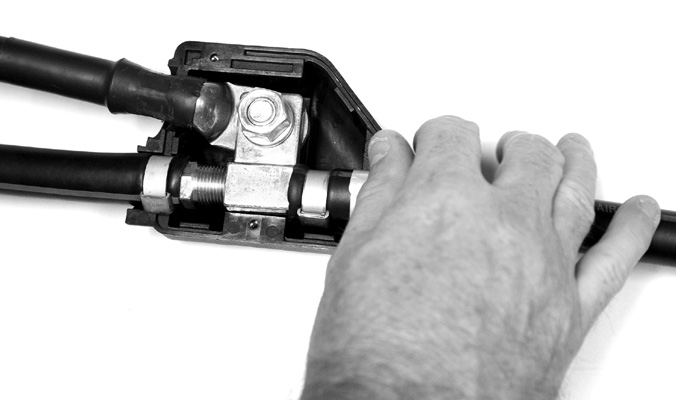

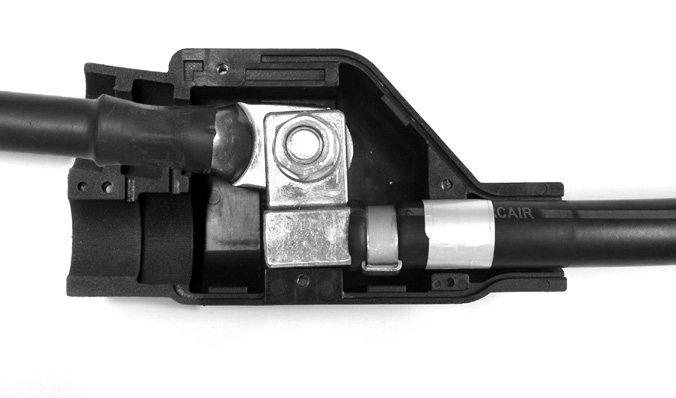

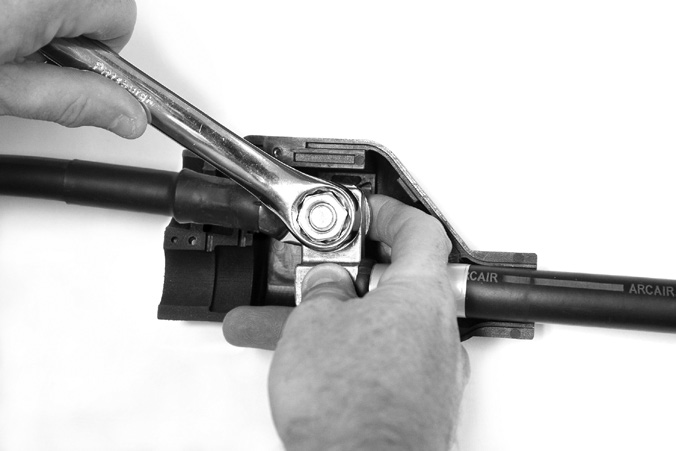

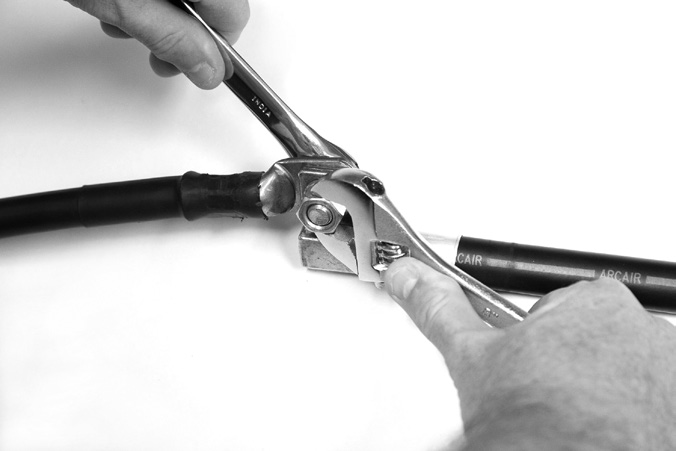

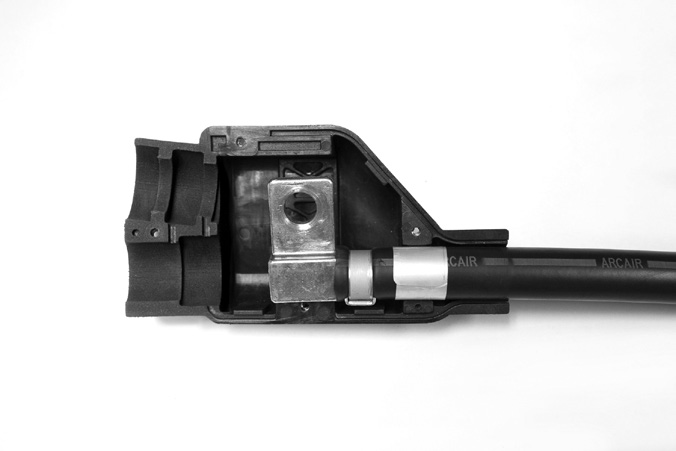

14 Kuva Sijoita messinkinen virta- ja paineilmaliitin takaisin suojuksen alempaan puoliskoon. Kuva Paina ruuvia etusormella ylöspäin ja kierrä yksikön ruuvit paikalleen. Kuva Nosta osat pois suojuksen alemmasta puoliskosta, jotta liitännän voi kiinnittää tiukasti. Huolehdi siitä, että puristettava kaapelikenkä ei liiku tämän lopullisen kiristyksen aikana. Kuva Kierrä saapuvan paineilmalinjan 3/8 tuuman putkikierreliitin virta- ja paineilmaliittimeen. Tämä liitäntä on kiristettävä vääntöavaimella 8

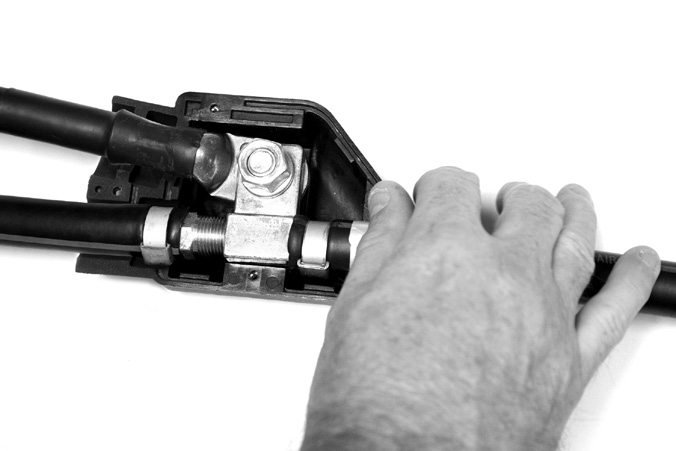

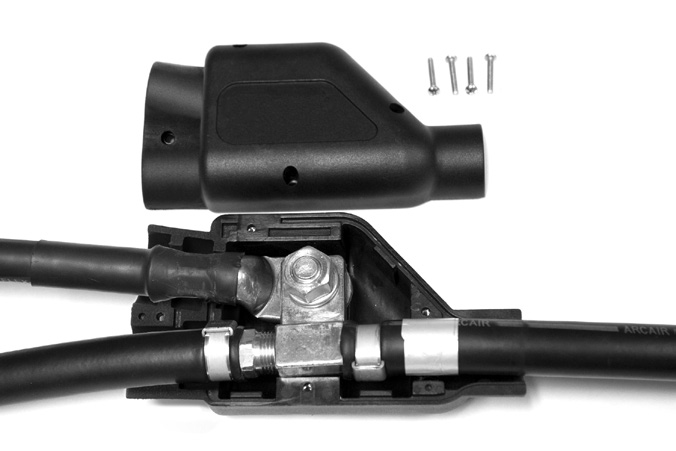

15 Kuva Sijoita DC-hitsausvirtakaapelin ja paineilmaletkun käsittävä kaapelijärjestelmä takaisin paikalleen suojuksen alempaan puoliskoon. Kuva Sijoita suojuksen ylempi puolisko paikalleen ja kiinnitä se neljällä ruuvilla (4), jotka oli irrotettu vaiheessa 3. Kuva Järjestelmä on nyt valmis haluamaasi lastuamistehtävää varten. 9

16 4.02 Yhdistäminen DC- tai AC-hitsausvirtalähteisiin Talttaustehtävissä käytetään yleensä kolmivaiheisia hitsausvirtalähteitä, joiden tyhjäkäyntijännite on yli 60 V. Näin jännitteen mahdollinen putoaminen virtapiirissä ei aiheuta ongelmia. 1. Yhdistä polttimen kiertonivelellä varustettuun kaapeliin yhdistetty hitsausvirtakaapeli virtalähteen (DCEP tai AC) plusnapaan. Ks. Kuva Yhdistä virtalähteen miinusnapaan yhdistetty hitsausvirtakaapeli työkappaleeseen. PAINEILMA VIRTALÄHDE (KÄÄNTEINEN NAPAISUUS) ( ) ELEKTRODIN KAAPELI DCEP tai AC SAMANKESKISET PUSKURIT KAAPELI TYÖKAPPALE KAAPELI (+) POLTIN HIILIELEKTRODIT PYSYVÄT TYÖKAPPALE Art# A-13069FI Kuva Kytke virtasyöttö ja paineilmansyöttö talttauspolttimeen ja kaapelijärjestelmään. 4. Säädä polttimen ilmanpaine polttimen venttiilin ollessa auki siten, että paine on normaalilla painealueella välillä 551,6 kpa (80 psi) kpa (100 psi). Tätä suurempia paineita voi myös käyttää, mutta ne eivät paranna lastuamisen tehokkuutta. 5. Paina polttimen vipua alaspäin, jotta paineilmahiilikaarielektrodin RsRcarbonRsR voi asettaa polttimeen. Paljaan hiilipään tulisi olla alhaalla ja poispäin polttimesta käytettäessä kuparilla pinnoitettuja hiilielektrodeja. Tämä on se kohta, jossa valokaari syttyy hiilielektrodin ja työkappaleen välissä. Ks. Kuva 4-12.! VAROITUS Hiili ei ole tässä vaiheessa sähköisesti KUUMAA. 10

17 ULKONEMA MAKS. 17,8 cm (7") POLTIN KUPARIN KUORIUTUMINEN 3/4" - 2" ILMA 80PSI AINA ELEKTRODIN ALLA KULJETUS ELEKTRODI POLTINPÄÄT (+) TYÖKAPPALE (-) Art# A-13070FI Kuva Pidä elektrodia kuvan 4-12 mukaisesti, jolloin elektrodin ulkonema polttimesta on enintään 17,8 cm (7RsR). Alumiinin kohdalla tämän ulkoneman tulisi olla 76,5 mm (3RsR). 7. Säädä hitsausvirtaa (vakiovirta) tai jännitettä (vakiovirta) käytettävän virtalähteen tyyppiä vastaavasti siten, että virta on käytettävän hiilipuikon halkaisijalle taulukossa suositellun virran alueella. Ks. Taulukko 4-1. Taulukko Yleisesti käytetyille elektrodityypeille ja -ko'oille suositeltavat virta-alueet (A) Elektrodin halkaisija DC-elektrodi DCEP AC-elektrodi AC AC-elektrodi DCEN tuumaa (mm) min. - maks. min. - maks. min. - maks. 1/8 (3,2) /32 (4,0) Ei Saatavilla 3/16 (4,8) /4 (6,4) /16 (7,9) Ei Saatavilla 3/8 (9,5) /2 (12,7) /8 (15,9) /4 (19,1) (25,4) /8 (9,5) LITTEÄ /8 (9,5) LITTEÄ Ei Saatavilla 11

18 8. Kytke ilmasuihku päälle ennen valokaaren sytyttämistä. Pidä poltinta :n kulmassa työkappaleeseen nähden, jolloin elektrodi kallistuu taaksepäin työstösuuntaan nähden. Elektrodin ja työkappaleen välistä kulkeva ilmasuihku tuottaa voiman, jonka avulla sula metalli on mahdollista poistaa kokonaan railosta. 9. Sytytä valokaari koskettamalla elektrodilla kevyesti työkappaletta. Älä vedä elektrodia pois valokaaren sytyttyä. Valokaari ja paineilma tuottavat voimakkaan äänen, mikäli kaarijännite pysyy sopivana. Mikäli ääni on vaimea, kaarijännite on suositeltavan jännitetason alapuolella. Käydessä pidettävän talttauspolttimen normaali jännite on suunnilleen V. 10. Railon syvyyttä säädellään kuljetusnopeuden avulla. Railojen syvyys voi olla enintään 25 mm (1RsR). Mitä syvempi railo, sitä kokeneempi työntekijän tulee kuitenkin olla. Pienten kuljetusnopeuksien avulla voi valmistaa syviä railoja ja suurten nopeuksien avulla puolestaan matalia railoja. Railon leveyden määrää käytettävän elektrodin koko. Leveys on yleensä 3,2 mm (1/8RsR) elektrodin halkaisijaa suurempi. Railoa voi leventää pienen elektrodin avulla käyttämällä ympyrämäistä tai edestakaista värähtelyliikettä. 12

19 Suuria puhtaan hiilen kertymiä railon alussa. KAPPALE 5: VIANETSINTÄ Ongelma Syy Ratkaisu 1. Käyttäjä on joko jättänyt kytkemättä ilmasuihkun päälle ennen valokaaren sytyttämistä tai poltin ei ole oikealla paikallaan. Epävakaa valokaari, joka saa käyttäjän hidastamaan työstöliikettä myös matalien railojen yhteydessä. Virheellinen railo. Valokaari liikkuu tällöin puolelta toiselle ja elektrodi kuumenee nopeasti. Katkonaisesti toimiva valokaari, minkä seurauksena railon pinnasta tulee epäsäännöllinen. 1. Avaa ilmansyöttö ennen valokaaren sytyttämistä. Ilman tulee virrata elektrodin ja työkappaleen välistä. 2. Hiilipuikkoa ei ole asetettu oikein 2. Varmista, että hiilipuikko on päähän. asettunut poltinpään uraan. 1. Virran voimakkuus ei riitä käytettävän elektrodin halkaisijalle (ks. mään tarvittavaa virtaa, käytä 1. Jos virtalähde ei pysty syöttä- taulukko 2). Vaikka pienin suositeltava virta saattaakin riittää työstä kaa pienempää elektrodia tai halkaisijaltaan yhtä kokoluok- suoriutumiseen, tällaisen virran kytke rinnan kaksi tai useampaa käyttö vaatii kuitenkin työntekijältä hitsausvirtalähdettä. tavanomaista enemmän taitoja. On parempi valita keskimääräinen virranvoimakkuus. 1. DCEN-tilan (negatiivinen elektrodi) 1. Talttausprosessia varten on syytä yhteydessä käytettävä prosessi. valita mahdollisuuksien mukaan tila DCEP (positiivinen elektrodi). Tasavirtaelektrodien kohdalla asetukseksi on syytä valita DCEP (positiivinen elektrodi) kaikkien metallien kohdalla muutamia kupariseoksia (kuten Superston ja Nialite) lukuun ottamatta. 1. Kuljetusnopeus on ollut liian pieni manuaalisen talttauksen yhteydessä. Käyttäjä on mahdollisesti asettanut kätensä tasapainoa hakeakseen, mikä on tyypillistä puikkohitsauksen yhteydessä. Koska paineilmahiilikaaritalttauksen nopeus on huomattavasti puikkohitsauksen nopeutta suurempi, käsineellisen käden ja työkappaleen välinen kitka saattaa aiheuttaa äkillisen eteenpäin suuntautuvan liikkeen. Elektrodin ja työkappaleen välinen rako kasvaa tällöin liian suureksi, jotta valokaaren ylläpito olisi mahdollista. 1. Käyttäjän on syytä seistä mukavassa asennossa siten, että käsivarret pääsevät liikkumaan vapaasti ja käsineet eivät hankaa työkappaleen pintaa. Jos käytät mekanisoitua laitteistoa, tarkasta hyväksyttäviä käyttöolosuhteita koskevat tiedot taulukosta 4 (sivu 4-24). 2. Puutteellinen maadoitusliitäntä. 2. Tarkasta maadoituspuristimet sekä johto (johdot) ja varmista siten, että maadoitusliitäntä toimii moitteettomasti. 13

20 Ongelma Syy Ratkaisu 1. Oikosulussa oleva elektrodi työkappaleen päällä. Manuaalisessa talttauksessa tämän syynä on liian suuri liikenopeus käytettävään virtaan ja työstettävän railon syvyyteen nähden. Mekanisoiduissa työprosesseissa tämän ongelman syynä on liian suuri kuljetusnopeus tai ominaiskäyrältään vaakasuoran vakiojännitteisen virtalähteen käyttö halkaisijaltaan pienen 7,9 mm:n (5/16RsR) elektrodin yhteydessä. Valukkeiden poiston yhteydessä tämä ongelma johtuu elektrodin pitämisestä liian pienessä työntökulmassa. Railoissa vaihtelevin välein puhtaan hiilen kertymiä talttauksen yhteydessä. Puhtaan hiilen kertymiä valukkeiden poistamisen yhteydessä eri kohdissa puhdistettua pintaa. Epäsäännöllinen ura: ensin liian syvä, sitten liian matala. Kuonan tarttuminen railon reunoille. 1. Käytä elektrodin ja työkappaleen välistä kulmaa, joka on välillä Kulman pienentyessä valokaaren pinta-ala kasvaa, jolloin samalla valokaaren virtatiheys pienenee. Valokaaren virtatiheyden pienenemisen vuoksi valokaaren pituutta on pienennettävä huomattavasti oikosulkupisteeseen saakka. Säilytä riittävä valokaaren rako. 1. Käyttäjän asento on ollut epävakaa. 1. Käyttäjän on syytä ottaa mukava asento talttauksen ajaksi. 1. Kuonan poisto on ollut puutteellista. Yritä ratkaista ongelma pitämällä ilman paine ja virtaus (cfm) sopivana. Kuonanpoisto saattaa toimia puutteellisesti, jos ilmanpaine on kpa ( psi) ja ilman määrä on samalla liian pieni. 1. Jotta ilman syöttömäärä olisi riittävä, samankeskisen kaapelijärjestelmän ilmansyöttöletkun sisähalkaisijan on oltava käsipoltinten tapauksessa vähintään 9,5 mm (3/8RsR). Automaattinenmaattisia polttimia käytettäessä letkun sisähalkaisijan tulisi olla vähintään 12,7 mm (1/2RsR). Suuntaa ilmasuihku yhdensuuntaisesti talttausalueelle. Yksipuolista työskentelyä tulee välttää. Poikkeuksena tästä on tilanne, jossa halutaan minimoida kuonan tarttuminen leikkausuran toiselle puolelle. 14

21 6.01 CSK4000, POLTTIMEN VARAOSAT KAPPALE 6: VARAOSAT POLTTIMEN VARAOSALUETTELO Osa Kuvaus CSK Eristeet ja ruuvit CSK 2 Vipu ja ruuvi CSK 3 Venttiilin yläosa Yläosan avain Pelkkä yläosa Kela ja O-renkaat O-rengas Pelkkä kela Ylempi varsi Pää ja ruuvi Polttimen runko Niveltappi Jousi Kahva

22 16 Tämä sivu on jätetty tarkoituksellisesti tyhjäksi.

23 TAKUULAUSEKE RAJATTU TAKUU: ESAB-konsernin tuotemerkkeihin kuuluva ARCAIR, takaa, että sen tuotteissa ei ole vikoja, jotka johtuisivat työn laatuun tai materiaaleihin liittyvistä puutteista. Mikäli alla määritettävissä ESAB:n tuotteissa ilmenee tämän takuun piiriin kuuluva vika sovellettavan ajanjakson sisällä ja laitteen säilytys, asennus, käyttö ja huolto ovat todennettavasti olleet ESAB:n määritysten, ohjeiden, suositusten sekä alan yleisten käytäntöjen mukaista eikä tuote ole altistunut virheelliselle käytölle, korjaukselle, laiminlyönnille, muutostyölle tai vahingolle, ESAB korjaa tällaisen vian asianmukaisesti tai oman valintansa mukaan vaihtaa mitkä tahansa tuotteeseen kuuluvat komponentit tai osat, jotka ESAB toteaa viallisiksi. TÄMÄ TAKUU ON YKSINOMAINEN JA KORVAA KAIKKI MUUT TAKUUT, SEKÄ SUORANAIASETA ETTÄ EPÄSUORAT MUKAAN LUKIEN MAHDOLLIASETA TAKUUT TUOTTEEN KURANTTIUDESTA TAI SOPIVUUDESTA JOHONKIN TIET- TYYN TARKOITUKSEEN. VASTUUVELVOLLISUUDEN RAJAUS: ESAB-konsernin tuotemerkkeihin kuuluva ARCAIR, ei missään tilanteessa ole vastuussa erityisistä tai välillisistä vahingoista, kuten ostettujen tai vaihdettujen tavaroiden vaurioitumisesta tai katoamisesta, eikä jälleenmyyjän asiakkaiden (alempana "ostaja") vaatimuksista, jotka liittyvät palveluhäiriöihin. Ostajan tässä tiedoksi annetut korvausvaatimukset ovat yksinomaisia, eikä ESAB:n vastuu minkään sopimuksen tai siihen liittyvän toiminnan, kuten täytäntöönpanon tai rikkomuksen, tai minkään ESAB:n takaaman tai varustaman tavaran valmistuksen, myynnin, toimittamisen, jälleenmyynnin tai käytön suhteen ylitä niiden tuotteiden hintaa, joihin tämä vastuu perustuu, riippumatta siitä, onko kyse sopimuksesta, laiminlyönnistä, tiukasta oikeuden loukkauksesta, tai mistä tahansa takuusta tai muusta seikasta, jota ei tässä ole nimenomaisesti sanottu. TÄMÄ TAKUU MITÄTÖITYY, JOS ESAB:N TUOTTEEN KANSSA KÄYTETÄÄN VA- RAOSIA TAI TARVIKKEITA, JOTKA SAATTAVAT HEIKENTÄÄ TURVALLISUUTTA TAI SUORITUSKYKYÄ. TÄMÄ TAKUU ON MITÄTÖN, JOS TUOTE ON HANKITTU VALTUUTTAMATTO- MALTA MYYJÄLTÄ. Tämä takuu on voimassa takuuaikataulun mukaisesti siitä päivämäärästä alkaen, jolloin valtuutettu jälleenmyyjä on toimittanut tuotteet ostajalle. Valtuutetun ESAB-korjauslaitoksen on esitettävä tämän rajatun takuun piiriin kuuluvat takuukorjaukset tai vaihtovaatimukset kolmenkymmenen (30) päivän sisällä korjauksesta. Tämä takuu ei kata minkäänlaisia kuljetuskustannuksia. Ostaja vastaa kuljetuskustannuksista, jotka aiheutuvat tuotteiden lähettämisestä korjattavaksi valtuutettuun huoltoliikkeeseen. Ostaja vastaa kaikista palautettaviin tavaroihin liittyvistä riskeistä ja kustannuksista. Tämä takuu korvaa kaikki aiemmat ESAB takuuehdot.
