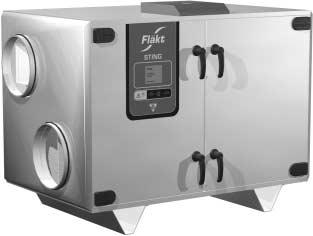

1 Ilmankäsittelykone STING Käsikirja osa A Asennusohje STING koko 10 ja 20 Toukokuu 2008

2 Turvallisuusohjeet Ilmankäsittelykoneen ja lisävarusteiden käsittely VAROITUS Ennen ilmankäsittelykoneen käyttöönottoa mahdolliset vapaat liitännät pitää varustaa suojaverkoilla. Ilmankäsittelykonetta ei myöskään saa ottaa käyttöön ennen kuin kaikki sähkötekniset ja mekaaniset turvallisuusvarusteet on asennettu. Tarkista ennen koneelle tehtäviä töitä, että koneesta on katkaistu virta. Huomaa, että mahdollisella sähkötoimisella ilmanlämmittimellä on erillinen jännitteensyöttö, jota ilmankäsittelykoneen pääkatkaisin ei katkaise. Ole erittäin varovainen kun avaat ilmanlämmittimen lämmitysveden ilmanpoistoliitännät. Liitännästä saattaa suihkuta nestettä tai höyryä. Huolto- ja tarkastustöiden yhteydessä koneen pääkatkaisin pitää kytkeä pois päältä ennen tarkastusluukkujen avaamista. Turvavarusteet on asennettava paikoilleen ennen koneen käynnistystä. Vapaa tila (peruutustila) sähkölämmittimen ja sähkökaapin edessä voimassa olevien sähköturvallisuusmääräysten mukaan. Pysäytä kone ohjausnäytön avulla. Koneen luukut on varustettu lukittavilla kahvoilla. Varmista, että kone pidetään aina lukittuna ja avaimia säilytetään asiattomien ulottumattomissa. Suodatin-/puhallinosan tarkastusluukkuja ei saa avata koneen käydessä. Puhaltimet kohdistavat oviin suuren ylipaineen FI A:2 Oikeus muutoksiin pidätetään.

3 Sisältö (STING käsikirja osa A) TIETOA KONEESTA Koneen osat...4 Komponentit...5 Tekniset tiedot...5 KÄYTTÖÖNOTTO Kytkentä sähköverkkoon...10 Sähkökomponenttien kytkeminen...10 Asetukset...10 KULJETUS JA ASENNUS Kuljetus...6 Asennus...6 Asennus pystyasentoon...6 Tilantarve...6 Äänen siirtyminen...7 TOIMINNAN TARKASTUS Koneen käynnistys...11 Läppä...11 Ohjausventtiili...11 Pyörivien lämmönvaihtimien pyörimissuunta...11 Paine-ero roottorin yli...11 Ilmanvirtauksen mittaaminen...12 KONEEN SÄÄTÄMINEN Virtaussuunnan muuttaminen...8 Kytkentä...9 Lämpötilakorjaus...12 Suodatin, päätepainehäviö...12 Painevahti FI A:3 Oikeus muutoksiin pidätetään.

4 Koneen osat Laitteisto vakiokokoonpanossa 1. Tuloilmapuhallin 2. Poistoilmapuhallin 3. Tuloilmasuodatin 4. Poistoilmasuodatin 5. Pyörivät lämmön talteenottolaite 6. Integroitu moottori 7. Säätölevyt 8. Ohjaus- ja säätölaitteisto 9. Käyttömoottori, lämmön talteenottolaite 10. Virtausanturi (ei silloin, kun kone toimitetaan ilman säädintä) Laitteisto toimitetaan vakiokokoonpanossa huoltopuoli oikealla ja tuloilmapuhallin alapuolella. Haluttaesssa tuloilmavirta voidaan vaihtaa vasemmalle/päälle ts. toiselle puolelle. Puhaltimien toiminta tulo- ja poistoilmapuhaltimina vaihdetaan ja roottorin pyörimissuunta muutetaan. Katso kohta Virtaussuunnan muuttaminen FI A:4 Oikeus muutoksiin pidätetään.

5 Komponentit Fläkt Koneessa on kaksi suoravetoista keskipakopuhallinta. Puhaltimia käytetään integroiduilla moottoreilla. Pyörivä lämmön talteenottolaite Koneessa on ei-hygroskooppisesta alumiinista valmistettu pyörivä lämmön talteenottolaite, joka on varustettu puhtaaksipuhallussektorilla, elektronisella pyörimisnopeuden säädöllä ja pyörintävahdilla. Tärkeää! Kanavajärjestelmä ja sen komponenttien paino ei saa kuormittaa konetta. X Kanavaliitäntä Koneessa on pyöreät kumirenkailla varustetut kanavaliitännät. Minimietäisyydet puhaltimen poistoaukon ja jälkikäsittelykomponenttien, kuten patterit, äänenvaimentimet jne. välillä on annettu alla. Tällä varmistetaan laskettujen arvojen saavuttaminen ja vältetään mahdollisen sähköpatterin ylikuumentuminen. Koko 10: Äänenvaimennin: 300 mm, Jäähdytys/lämmityspatteri: 600 mm, Sähköpatteri: 600 mm Koko 20: Kaikki lisävarusteet voidaan kytkeä suoraan laitteiston lähtöön. Tekniset tiedot Verkkoliitäntä Koko Verkkoliitäntä 3 x 400 V, 50 Hz 3 x 400 V, 50 Hz Moottori 1.4 kw, 2-napainen, IP kw, 2-napainen, IP55 Integroitu moottori (suurimmalla moottoriteholla) Maks 58 Hz Maks 57 Hz Koneen varoke* 16 A / (25 A)* 16 A, Maks 4 mm 2 / (25 A)* *Laitteisto voidaan kytkeä myös jännitteeseen 1 x 230 V, 25 A, 4 mm 2 Koneen jännitteensyöttö kytketään koneen yläsivulla olevan kytkentärasian kautta. Koneen syöttöjännite on 3 x 400 V (tai 1x230V). Syöttökaapeli pitää varustaa ulkoisella kuormanerottimella. Jos koneen syöttöjännite on 3 x 230 V, pitää käyttää muuntajaa. Paino 238 kg (koko 10), 352 kg (koko 20) 8131 FI A:5 Oikeus muutoksiin pidätetään.

6 Kuljetus ja asennus Kuljetus Siirrä kone esim. trukilla, kuormalavanostimella tai vaunulla. Tärkeää! Jos puhaltimet ovat pysäytettyinä yli 3 kuukautta asennusta edeltävästi tai sen jälkeen, on hihnavälityksestä poistettava kuormitus ja siipipyöriä pyöritettävä käsin säännöllisin väliajoin. Muutoin kuulalaakeri voi vahingoittua, katso kuva. Kuormitusvaurio Belastningsskador Asennus Kone voidaan asentaa suoraan alustalle, jos se on tasainen ja vaakasuora. Säätöön voidaan käyttää säätöjalkoja, joita saa lisävarusteena ETAZ-20. Säädettävä jalka mm. Neljä säätöjalkaa (STING 1). Asennus pystyasentoon Kone voidaan haluttaessa asentaa pystyasentoon. Kone ei eroa millään tavoin pystyasennuksesta. Pystyasennus edellyttää, että alusta on suora. Pystyasennusta varten on saatavana lisävarustesarja ETAZ-28, joka koostu jalustasta ja ovenrajoittimesta, joka asennetaan ylempään luukkuun. Tilantarve Koneen ympärillä oleva tila pitää suunnitella normaaleille huoltotöille, kuten suodattimen vaihto ja puhaltimen ja kotelon puhdistus. Sähkökaapin edessä pitää olla huoltokäytävä, jonka leveys on Sähköturvakeskuksen suosituksen ELSÄKR-FS 2004:1 mukainen. Lisäksi pitää ottaa huomioon tulevat koneen osien vaihtotyöt. Näiden töiden suunnittelu on yksi niistä ehdoista, jotka pitää täyttää, jotta asennus saa CE-merkinnän. Koneen yläpuolella tulisi olla 300 mm vapaata tilaa kytkentöjen helpottamiseksi. Kone tulisi sijoittaa tai kääntää niin, että laitekaappia on helppo käyttää. Jos kone asennetaan pystyasentoon, koneen vieressä tulisi olla vähintään 300 mm vapaata tilaa. Tilantarve (mm) Koko A B C D STING STING A = Koneen leveys B = Suodattimen uusinta C = Tarkastusluukut D = Ohjauslaitteen luukku 8131 FI A:6 Oikeus muutoksiin pidätetään.

7 Äänen siirtyminen Jos kone sijoitetaan seinän viereen, matalataajuiset äänet saattavat aiheuttaa seinän tärisemistä vaikka huoneen melutaso on hyväksyttävissä. Kone tulisi ensisijassa sijoittaa sellaisen seinän viereen, jonka toisella puolella oleva huone ei ole herkkä melulle. Ellei tämä ole mahdollista, kone tulisi asentaa mm etäisyydelle seinästä. Kanavaläpiviennit pitää tehdä huolella niin, että kanava ei ole tiiviisti kiinni seinässä. Lisäksi kanavat pitää tiivistää huolella, jotta melua ei siirry viereisiin tiloihin. Meluaroissa asennuksissa kanavat kannattaa liittää kangasyhteillä. Ääni voi siirtyä vastaavalla tavalla lattian läpi, jos lattia on liian kevyt eikä se ole riittävän jäykkä. Lattiarakenteen painon tulisi vastata suositusta VVS AMA 98 (RA-osa, kappale QE) eli 4 kertaa koneen kokoisen lattianosan painon tulisi olla vähintään 5 kertaa suurempi kuin värähtelevän massan paino ts. värinänvaimentimien yläpuolella olevan massan). Jos palkisto on kevytrakenteinen, sitä voidaan parantaa asentamalla raskas eristysmatto koneen alle. Koneen tulee olla kokonaan maton päällä, joka voidaan peittää levyllä FI A:7 Oikeus muutoksiin pidätetään.

8 Virtaussuunnan muuttaminen Vaihtoehto 1/Toimitusversio Toimitetussa koneversiossa huoltopuoli on oikealla ja tuloilmapuhallin alhaalla. Haluttaessa tuloilmavirta voidaan vaihtaa vasemmalle/päälle ts. toiselle puolelle. Puhaltimien toiminta tulo- ja poistoilmapuhaltimina vaihdetaan ja lämmönvaihtimen pyörimissuunta muutetaan. Tuloilmapuhallin alhaalla oikealla, poistoilmapuhallin ylhäällä vasemmalla. Roottori pyörii alaspäin. Tärkeää! Koneen jännitteensyötön tulee olla katkaistu, ennen kuin säätölaitteiston muutos voidaan tehdä. Kytke ulkoinen kuormanerotin pois päältä ennen töiden aloitusta! Vaihtoehto 2 Tuloilmapuhallin vaihdetaan vasemmalle ylös, poistoilmapuhallin oikealle alas. Roottori pyörii ylöspäin. Toimenpide: Muuta moottorin, paine-/virtausanturin ja lämmönvaihtimen kytkennät. 1. Tärkeää! Tarkista, että koneesta on katkaistu virta. Irrota keskipalkki sähkökaapin edestä. T2 T3 2. Vaihda roottorin pyörimissuunta irrottamalla piirilevyn liittimistä T2 ja T3 molemmat johdot (ruskea ja musta johto) ja vaihtamalla niiden paikka 3. Vaihda sähkökaapissa olevien ilmavirran mittausanturien kaapelien paikat. 4. Vaihda sähkökaapissa olevien paineanturien kaapelien paikat. 5. Ohjaussignaali- ja jännitteensyöttökaapelit (toimitusversio) 6. Vaihda ohjausviesti- ja virransyöttökaapelien paikat. 7. Asenna oikean painehäviön säätölevyt poistoilma-aukon roottorin päälle. 8. Jos kone on tilattu sisäisillä lämpötilan antureilla, pitää myös nämä anturit siirtää. Katso STING Ohjaus- ja säätölaitteisto; Lämpötilan anturi, sivu B: FI A:8 Oikeus muutoksiin pidätetään.

9 Käyttöönotto Tästä käyttöohjeesta löytyvät sähkö-, ohjaus- ja säätölaitteiden yksityiskohtaiset kuvaukset tulee ottaa huomioon ennen kuin kone kytketään verkkojännitteeseen ja otetaan käyttöön. Kytkentä sähköverkkoon Jännitteensyöttö kytketään koneen lähelle sijoitetun ulkoisen kuormanerottimen kautta. STING koko 10 ja 20 suojataan oikosululta ulkoisella 16 AT varokkeella (25 A jännitteellä 1 x 230 V). Syöttöjännite kytketään liitinryhmään L1, L2, L3 ja N sekä sähkökaapin maadoituskiskoon. Kaapeli kiinnitetään esim. nippusiteellä kiinnityskiskoon ennen kuin sähkökaapin luukku asennetaan takaisin paikalleen. Puhaltimia ei saa käynnistää, jos imu- tai painepuolen läpät ovat kiinni. STING 10 malleja, joissa on puhaltimet eteenpäin taivutetuilla siivillä, ei saa käyttää ellei sitä ole liitetty kanavajärjestelmään. Sähkökomponenttien kytkeminen Ulommat komponentit kytketään liittimillä sähkökaapin piirikorttiin. Yksityiskohtainen selostus on osassa B; STING Ohjaus- ja säätövarusteet. HUOM! Mukana toimitetun lämpötilan anturin pitää olla kytkettynä, jotta kone käynnistyisi. Asetukset STING toimitetaan tehdassäädetyllä säätökeskuksella varustettuna (ei koske versiota ilman ohjaus- ja tukkuvarustusta). Tämä tarkoittaa, että kaikki tilatut toiminnot on aktivoitu ja tallennettu. Lisäksi koneen koosta riippuvat parametrit on asetettu oikein. Käyttöönoton yhteydessä säätökeskukseen pitää ohjelmoida vain aika ja päiväys, halutut tavoitearvot sekä käyttöajat ohjausnäytön avulla. Tarkempi menettelykuvaus on kappaleessa Säätimen käyttö. (STING käsikirja osa B). Integroidut moottorit ja virtausanturit on toimitettaessa säädetty kattamaan koneen koko työalue. Virtausanturit on kalibroitava ennen ilmavirran säätämistä. Tulo- ja lähtöliitäntöihin vaikuttavat asetukset on muutoksen jälkeen tallennettava, minkä jälkeen säädin käynnistetään uudelleen. Nämä asetukset on selostettu valikossa Säätelyperiaate sekä tukkuversion asennusohjeessa (joka käynnistyy kun Enter-painiketta painetaan). Vihje! Täytä käyttöönottolomake säätökeskuksen säädön yhteydessä! 8131 FI A:9 Oikeus muutoksiin pidätetään.

10 Toiminnan tarkastus Koneen käynnistys Koneen käynnistys tarkastusta varten Kun verkkojännite on kytketty ja ulkoiset ohjauskomponentit on kytketty, kone voidaan käynnistää kytkentöjen tarkastusta varten. 1. Aseta ulkoinen kuormanerotin asentoon 1 (ON). 2. Käynnistä kone. Katso STING Ohjaus- ja säätölaitteisto; Säätimen käyttö, sivu B:18. Läppä Tarkasta, että läppä aukeaa ja sulkeutuu oikein. Ohjausventtiili Tarkasta, että ilmanlämmittimen/jäähdyttimen ohjausventtiili toimii oikein. Pyörivien lämmönvaihtimien pyörimissuunta Tarkasta, että pyörimissuunta vastaa allaolevaa. Ellei vastaa, katso Virtaussuunnan muuttaminen, sivu A:8. Tuloilmapuhallin oikealla/alhaalla: Roottori pyörii alaspäin. Tuloilmapuhallin vasemmalla/ylhäällä: Roottori pyörii ylöspäin. Paine-ero roottorin yli Tarkasta paine-ero koneen osastojen välillä. Toiminnan kannalta on tärkeää, että poistoilmaosan paine on alhaisempi (suurempi alipaine) kuin tuloilmaosan. Tällöin ilmavuodot ja puhdistusvirtaus ohjataan poistoilmaan eivätkä ne sekoitu tuloilmaan. Osastojen välinen paine-ero säädetään poistoilmasuodattimen eteen asennetuilla kuristuslevyillä. Aloita mittaamalla paine-ero 1. Liitä painemittari tuloilmapuhaltimen virtausmittaaukon plusnipan ja poistoilmasuodattimen miinusnipan väliin. 2. Käytä kuristuslevyjä tasapainon tai poistoilmanpuolen 0-20 Pa suuremman alipaineen luomiseen. 3. Levitä levyt symmetrisesti aukkoon. Paine-eroa pienennetään avaamalla vähitellen liitäntäaukkoa. Pellit työnnetään sivuun kanava-aukon molemmille puolille. 4. Tarkasta paine uudelleen. Toista menettely tarvittaessa uudelleen FI A:10 Oikeus muutoksiin pidätetään.

11 Ilmanvirtauksen mittaaminen Virtaus voidaan lukea suoraan ohjausnäytöstä, jos kone toimitetaan ohjausjärjestelmällä varustettuna. Koska laitteisto toimitetaan ilman ohjausjärjestelmää, virtaus voidaan tarkastaa alla olevan mukaisesti. Koneen päädyissä on nipat painemittarin tai virtausmittarin liittämiseksi puhaltimien virtausantureihin. Huom! Puhaltimia ei ole kytketty sisäänrakennetulla ohjausjärjestelmällä varustetun laitteiston nippoihin. Liitä 4 mm letku koneen päädyissä olevien nippojen ja painemittarin väliin. Plus - plus ja miinus - miinus. Sting 10:n painemittarin painealueen tulee olla Pa ja Sting 20:n painealueen Pa. Tarkkuuden tulee olla +/- 5 Pa tai parempi. Virtaus määritetään kaavalla: Jossa vakio k riippuu koneen koosta. Lämpötilakorjaus Osoitinmittarin virtausasteikko ja virtauskaava ovat voimassa, kun ilman lämpötila on +20 C. : Muissa lämpötiloissa virtausarvoa on korjattava kaavalla: q = todellinen virtaus puhaltimen läpi q20 = luettu virtaus t = ympäristön lämpötila C Koko k STING STING Sting 10 Suodatin, päätepainehäviö Suodattimen päätepainehäviö alla olevan taulukon mukaan ts. painehäviö, jolla suodatinkasetti pitää uusia on 100 Pa suurempi kuin painehäviö puhtaalla suodattimella. Päätepainehäviö suodattimen yli Ilmavirta m 3 /s 0,2 0,3 0,4 0,5 0,6 0,7 STING 10, Pa STING 20, Pa forts. Sluttryckfall över filter Ilmavirta m 3 /s 0,8 0,9 1,0 STING 10, Pa Sting 20 STING 20, Pa Painevahti Painevahtia käytettäessä se pitää säätää alla annetulle päätepainehäviölle. Paineensäätelyä käytettäessä painevahti pitää säätää päätepainehäviölle +50 Pa FI A:11 Oikeus muutoksiin pidätetään.
