1 Ilmankäsittelykone STING Käsikirja osa A Asennusohje STING koot Toukokuu 2008

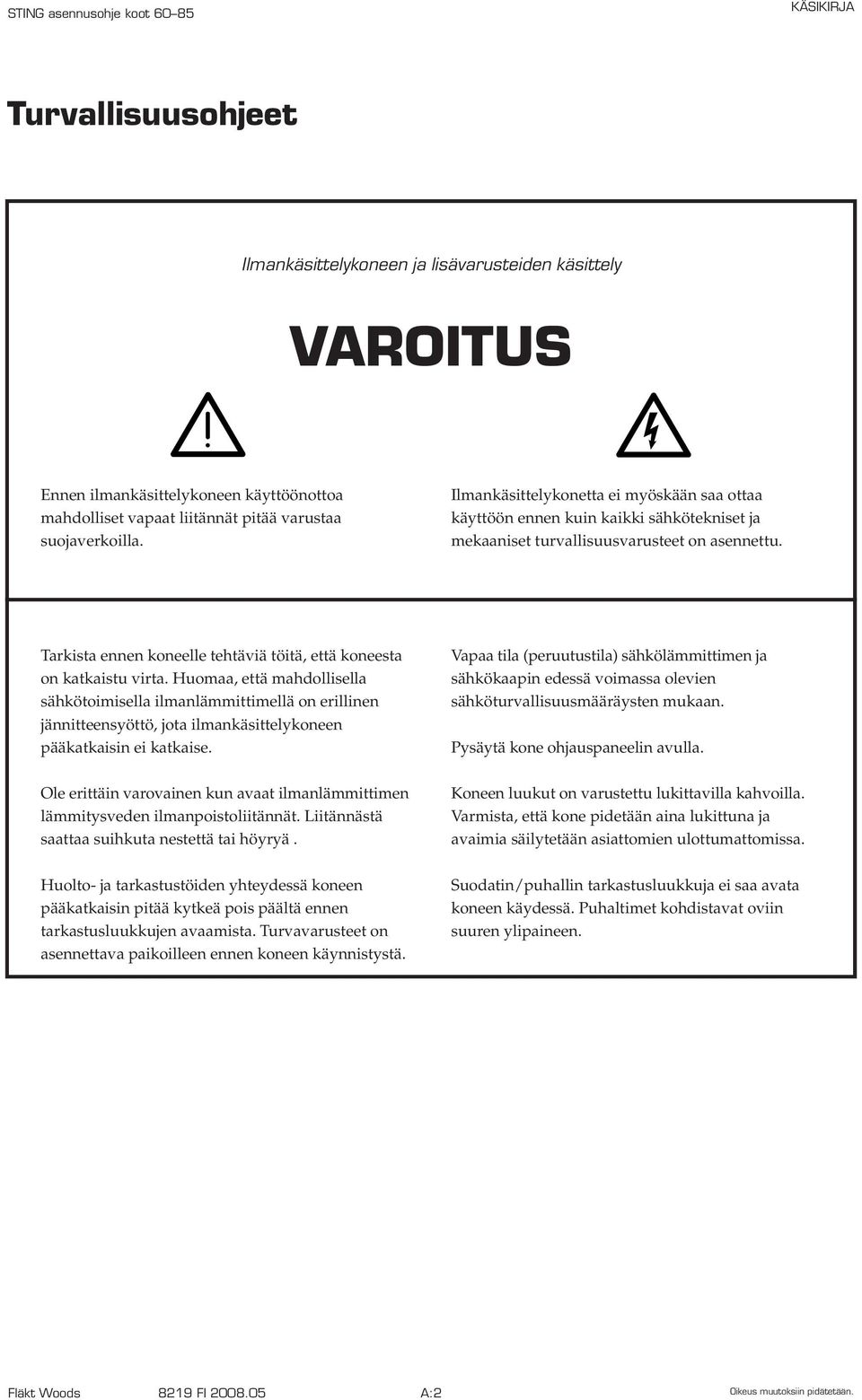

2 Turvallisuusohjeet Ilmankäsittelykoneen ja lisävarusteiden käsittely VAROITUS Ennen ilmankäsittelykoneen käyttöönottoa mahdolliset vapaat liitännät pitää varustaa suojaverkoilla. Ilmankäsittelykonetta ei myöskään saa ottaa käyttöön ennen kuin kaikki sähkötekniset ja mekaaniset turvallisuusvarusteet on asennettu. Tarkista ennen koneelle tehtäviä töitä, että koneesta on katkaistu virta. Huomaa, että mahdollisella sähkötoimisella ilmanlämmittimellä on erillinen jännitteensyöttö, jota ilmankäsittelykoneen pääkatkaisin ei katkaise. Ole erittäin varovainen kun avaat ilmanlämmittimen lämmitysveden ilmanpoistoliitännät. Liitännästä saattaa suihkuta nestettä tai höyryä. Huolto- ja tarkastustöiden yhteydessä koneen pääkatkaisin pitää kytkeä pois päältä ennen tarkastusluukkujen avaamista. Turvavarusteet on asennettava paikoilleen ennen koneen käynnistystä. Vapaa tila (peruutustila) sähkölämmittimen ja sähkökaapin edessä voimassa olevien sähköturvallisuusmääräysten mukaan. Pysäytä kone ohjauspaneelin avulla. Koneen luukut on varustettu lukittavilla kahvoilla. Varmista, että kone pidetään aina lukittuna ja avaimia säilytetään asiattomien ulottumattomissa. Suodatin/puhallin tarkastusluukkuja ei saa avata koneen käydessä. Puhaltimet kohdistavat oviin suuren ylipaineen FI A:2 Oikeus muutoksiin pidätetään.

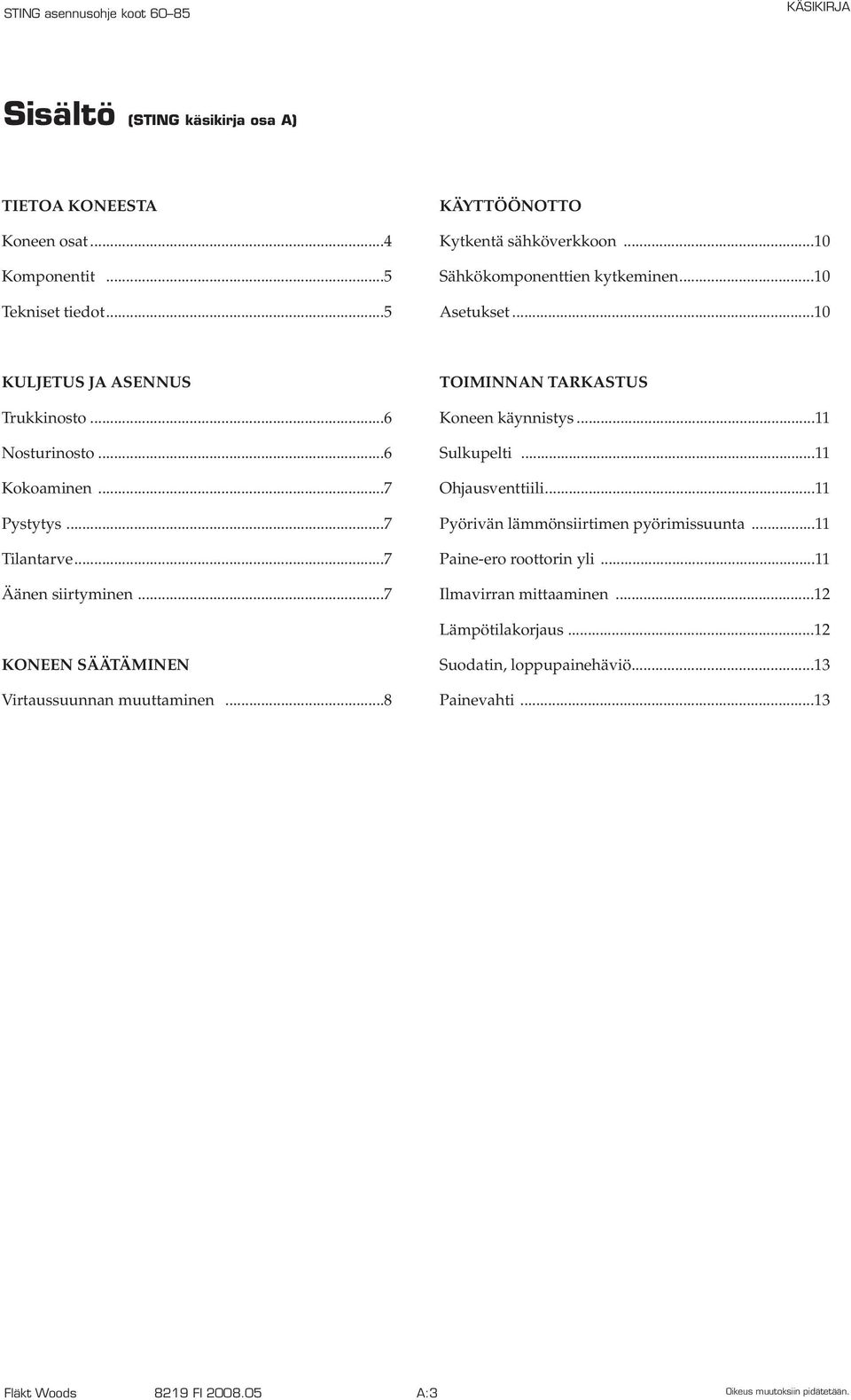

3 Sisältö (STING käsikirja osa A) TIETOA KONEESTA Koneen osat...4 Komponentit...5 Tekniset tiedot...5 KÄYTTÖÖNOTTO Kytkentä sähköverkkoon...10 Sähkökomponenttien kytkeminen...10 Asetukset...10 KULJETUS JA ASENNUS Trukkinosto...6 Nosturinosto...6 Kokoaminen...7 Pystytys...7 Tilantarve...7 Äänen siirtyminen...7 TOIMINNAN TARKASTUS Koneen käynnistys...11 Sulkupelti...11 Ohjausventtiili...11 Pyörivän lämmönsiirtimen pyörimissuunta...11 Paine-ero roottorin yli...11 Ilmavirran mittaaminen...12 Lämpötilakorjaus...12 KONEEN SÄÄTÄMINEN Virtaussuunnan muuttaminen...8 Suodatin, loppupainehäviö...13 Painevahti FI A:3 Oikeus muutoksiin pidätetään.

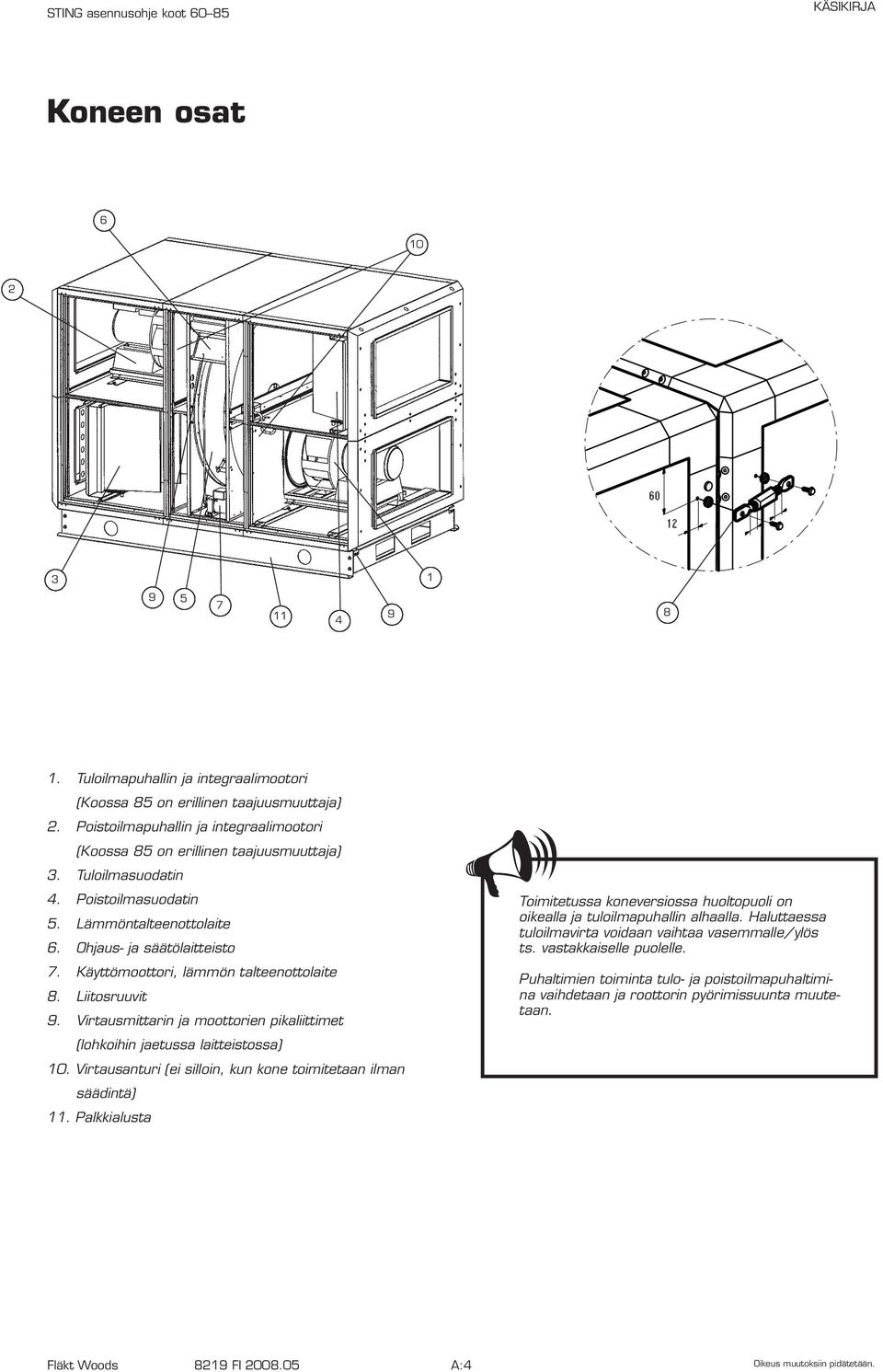

4 Koneen osat Tuloilmapuhallin ja integraalimootori (Koossa 85 on erillinen taajuusmuuttaja) 2. Poistoilmapuhallin ja integraalimootori (Koossa 85 on erillinen taajuusmuuttaja) 3. Tuloilmasuodatin 4. Poistoilmasuodatin 5. Lämmöntalteenottolaite 6. Ohjaus- ja säätölaitteisto 7. Käyttömoottori, lämmön talteenottolaite 8. Liitosruuvit 9. Virtausmittarin ja moottorien pikaliittimet (lohkoihin jaetussa laitteistossa) 10. Virtausanturi (ei silloin, kun kone toimitetaan ilman säädintä) 11. Palkkialusta Toimitetussa koneversiossa huoltopuoli on oikealla ja tuloilmapuhallin alhaalla. Haluttaessa tuloilmavirta voidaan vaihtaa vasemmalle/ylös ts. vastakkaiselle puolelle. Puhaltimien toiminta tulo- ja poistoilmapuhaltimina vaihdetaan ja roottorin pyörimissuunta muutetaan FI A:4 Oikeus muutoksiin pidätetään.

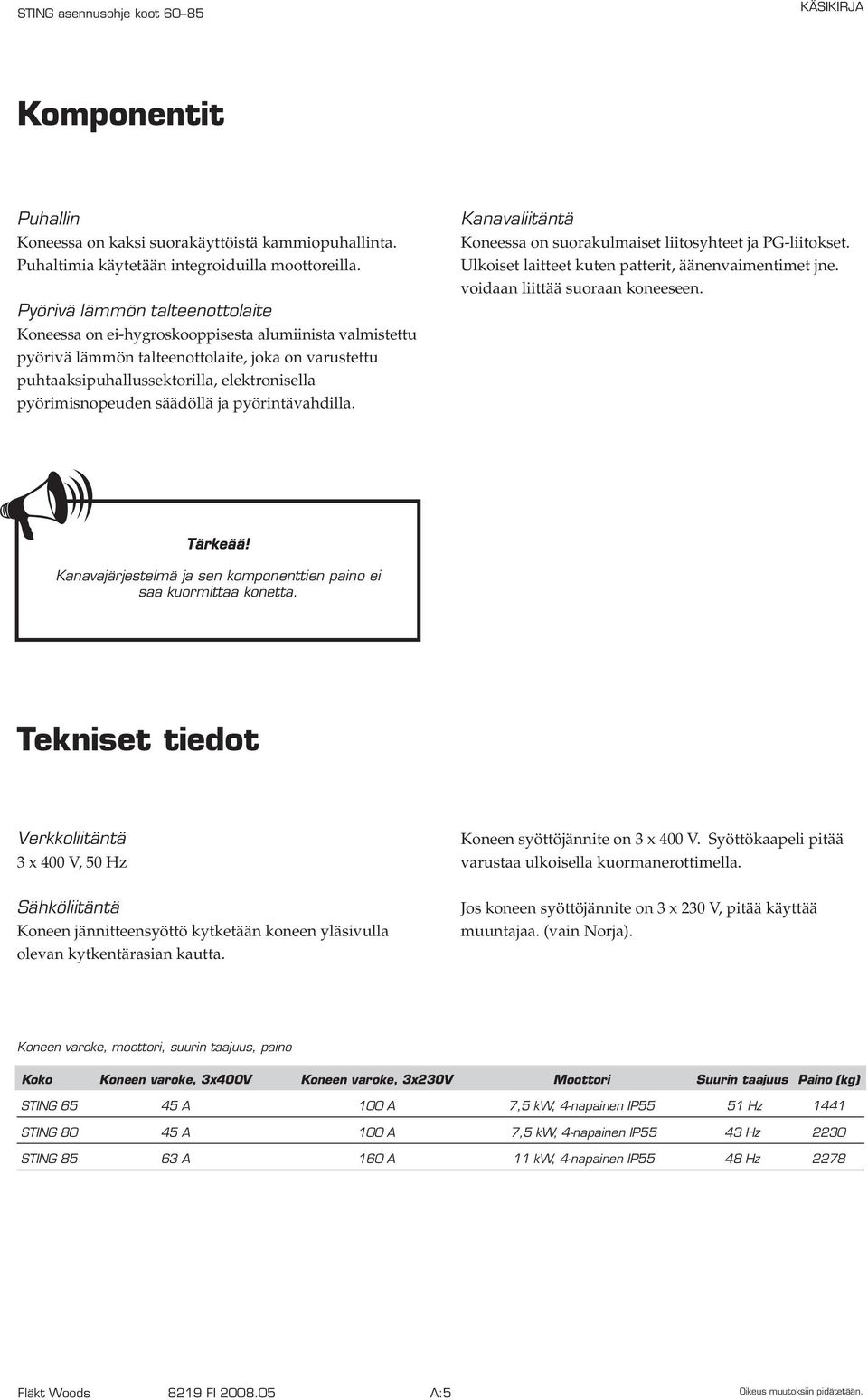

5 Komponentit Puhallin Koneessa on kaksi suorakäyttöistä kammiopuhallinta. Puhaltimia käytetään integroiduilla moottoreilla. Pyörivä lämmön talteenottolaite Koneessa on ei-hygroskooppisesta alumiinista valmistettu pyörivä lämmön talteenottolaite, joka on varustettu puhtaaksipuhallussektorilla, elektronisella pyörimisnopeuden säädöllä ja pyörintävahdilla. Kanavaliitäntä Koneessa on suorakulmaiset liitosyhteet ja PG-liitokset. Ulkoiset laitteet kuten patterit, äänenvaimentimet jne. voidaan liittää suoraan koneeseen. Tärkeää! Kanavajärjestelmä ja sen komponenttien paino ei saa kuormittaa konetta. Tekniset tiedot Verkkoliitäntä 3 x 400 V, 50 Hz Sähköliitäntä Koneen jännitteensyöttö kytketään koneen yläsivulla olevan kytkentärasian kautta. Koneen syöttöjännite on 3 x 400 V. Syöttökaapeli pitää varustaa ulkoisella kuormanerottimella. Jos koneen syöttöjännite on 3 x 230 V, pitää käyttää muuntajaa. (vain Norja). Koneen varoke, moottori, suurin taajuus, paino Koko Koneen varoke, 3x400V Koneen varoke, 3x230V Moottori Suurin taajuus Paino (kg) STING A 100 A 7,5 kw, 4-napainen IP55 51 Hz 1441 STING A 100 A 7,5 kw, 4-napainen IP55 43 Hz 2230 STING A 160 A 11 kw, 4-napainen IP55 48 Hz FI A:5 Oikeus muutoksiin pidätetään.

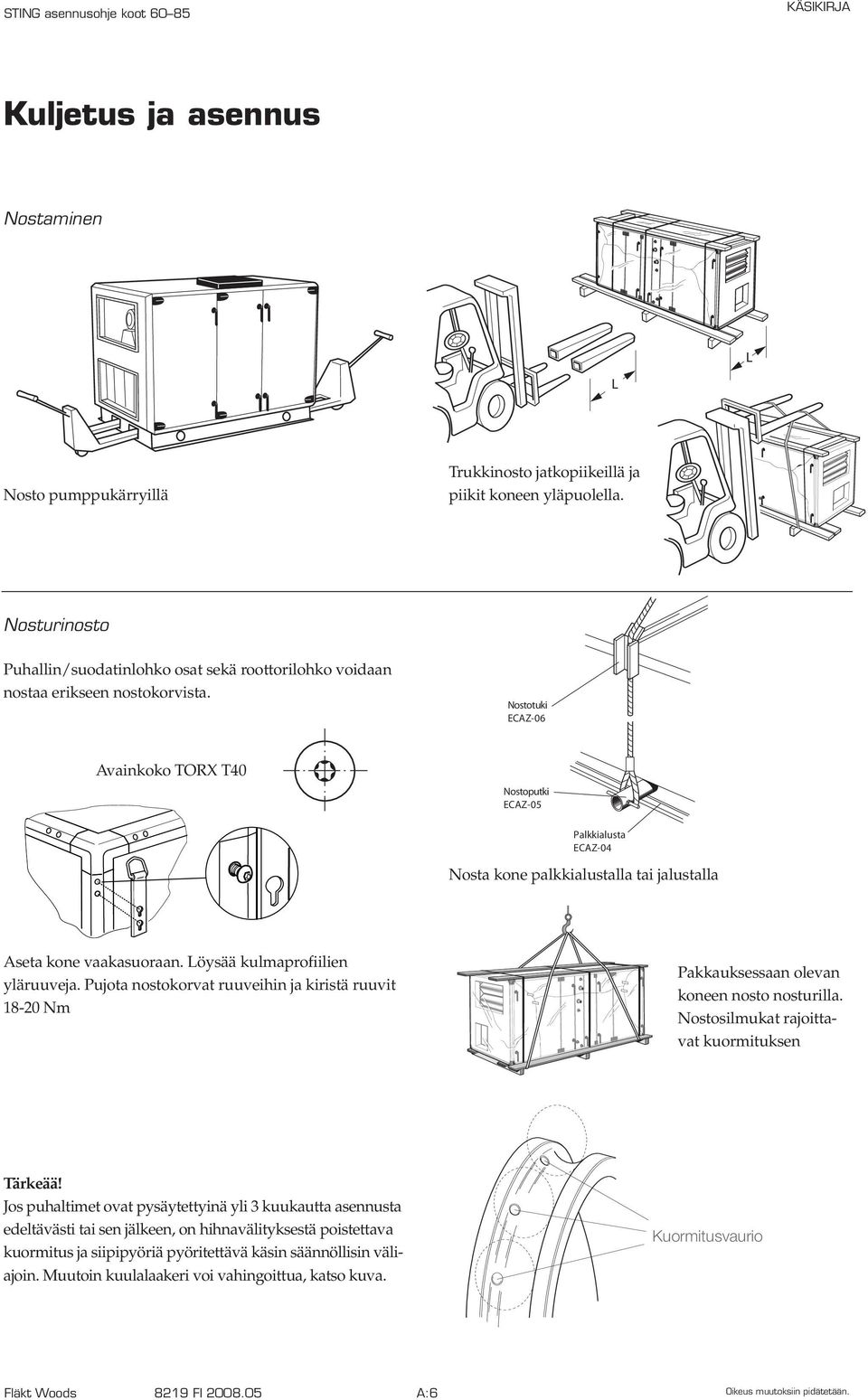

6 Kuljetus ja asennus Nostaminen L L Nosto pumppukärryillä Trukkinosto jatkopiikeillä ja piikit koneen yläpuolella. Nosturinosto Puhallin/suodatinlohko osat sekä roottorilohko voidaan nostaa erikseen nostokorvista. Nostotuki ECAZ-06 Avainkoko TORX T40 Nostoputki ECAZ-05 Palkkialusta ECAZ-04 Nosta kone palkkialustalla tai jalustalla Aseta kone vaakasuoraan. Löysää kulmaprofiilien yläruuveja. Pujota nostokorvat ruuveihin ja kiristä ruuvit Nm Pakkauksessaan olevan koneen nosto nosturilla. Nostosilmukat rajoittavat kuormituksen Tärkeää! Jos puhaltimet ovat pysäytettyinä yli 3 kuukautta asennusta edeltävästi tai sen jälkeen, on hihnavälityksestä poistettava kuormitus ja siipipyöriä pyöritettävä käsin säännöllisin väliajoin. Muutoin kuulalaakeri voi vahingoittua, katso kuva. Kuormitusvaurio Belastningsskador 8219 FI A:6 Oikeus muutoksiin pidätetään.

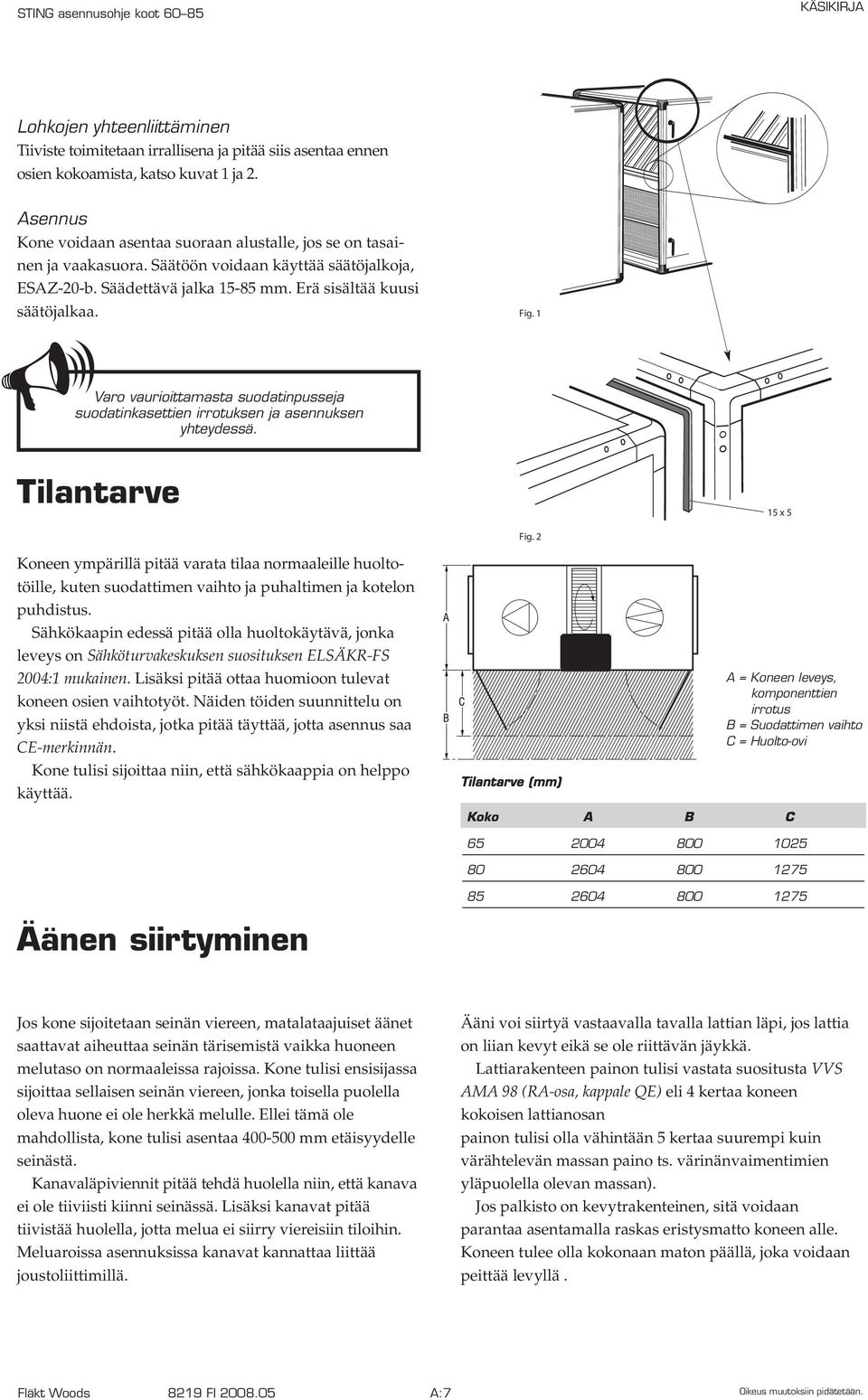

7 Lohkojen yhteenliittäminen Tiiviste toimitetaan irrallisena ja pitää siis asentaa ennen osien kokoamista, katso kuvat 1 ja 2. Asennus Kone voidaan asentaa suoraan alustalle, jos se on tasainen ja vaakasuora. Säätöön voidaan käyttää säätöjalkoja, ESAZ-20-b. Säädettävä jalka mm. Erä sisältää kuusi säätöjalkaa. Fig. 1 Varo vaurioittamasta suodatinpusseja suodatinkasettien irrotuksen ja asennuksen yhteydessä. Tilantarve 15 x 5 Fig. 2 Koneen ympärillä pitää varata tilaa normaaleille huoltotöille, kuten suodattimen vaihto ja puhaltimen ja kotelon puhdistus. Sähkökaapin edessä pitää olla huoltokäytävä, jonka leveys on Sähköturvakeskuksen suosituksen ELSÄKR-FS 2004:1 mukainen. Lisäksi pitää ottaa huomioon tulevat koneen osien vaihtotyöt. Näiden töiden suunnittelu on yksi niistä ehdoista, jotka pitää täyttää, jotta asennus saa CE-merkinnän. Kone tulisi sijoittaa niin, että sähkökaappia on helppo käyttää. Tilantarve (mm) Koko A B C A = Koneen leveys, komponenttien irrotus B = Suodattimen vaihto C = Huolto-ovi Äänen siirtyminen Jos kone sijoitetaan seinän viereen, matalataajuiset äänet saattavat aiheuttaa seinän tärisemistä vaikka huoneen melutaso on normaaleissa rajoissa. Kone tulisi ensisijassa sijoittaa sellaisen seinän viereen, jonka toisella puolella oleva huone ei ole herkkä melulle. Ellei tämä ole mahdollista, kone tulisi asentaa mm etäisyydelle seinästä. Kanavaläpiviennit pitää tehdä huolella niin, että kanava ei ole tiiviisti kiinni seinässä. Lisäksi kanavat pitää tiivistää huolella, jotta melua ei siirry viereisiin tiloihin. Meluaroissa asennuksissa kanavat kannattaa liittää joustoliittimillä. Ääni voi siirtyä vastaavalla tavalla lattian läpi, jos lattia on liian kevyt eikä se ole riittävän jäykkä. Lattiarakenteen painon tulisi vastata suositusta VVS AMA 98 (RA-osa, kappale QE) eli 4 kertaa koneen kokoisen lattianosan painon tulisi olla vähintään 5 kertaa suurempi kuin värähtelevän massan paino ts. värinänvaimentimien yläpuolella olevan massan). Jos palkisto on kevytrakenteinen, sitä voidaan parantaa asentamalla raskas eristysmatto koneen alle. Koneen tulee olla kokonaan maton päällä, joka voidaan peittää levyllä FI A:7 Oikeus muutoksiin pidätetään.

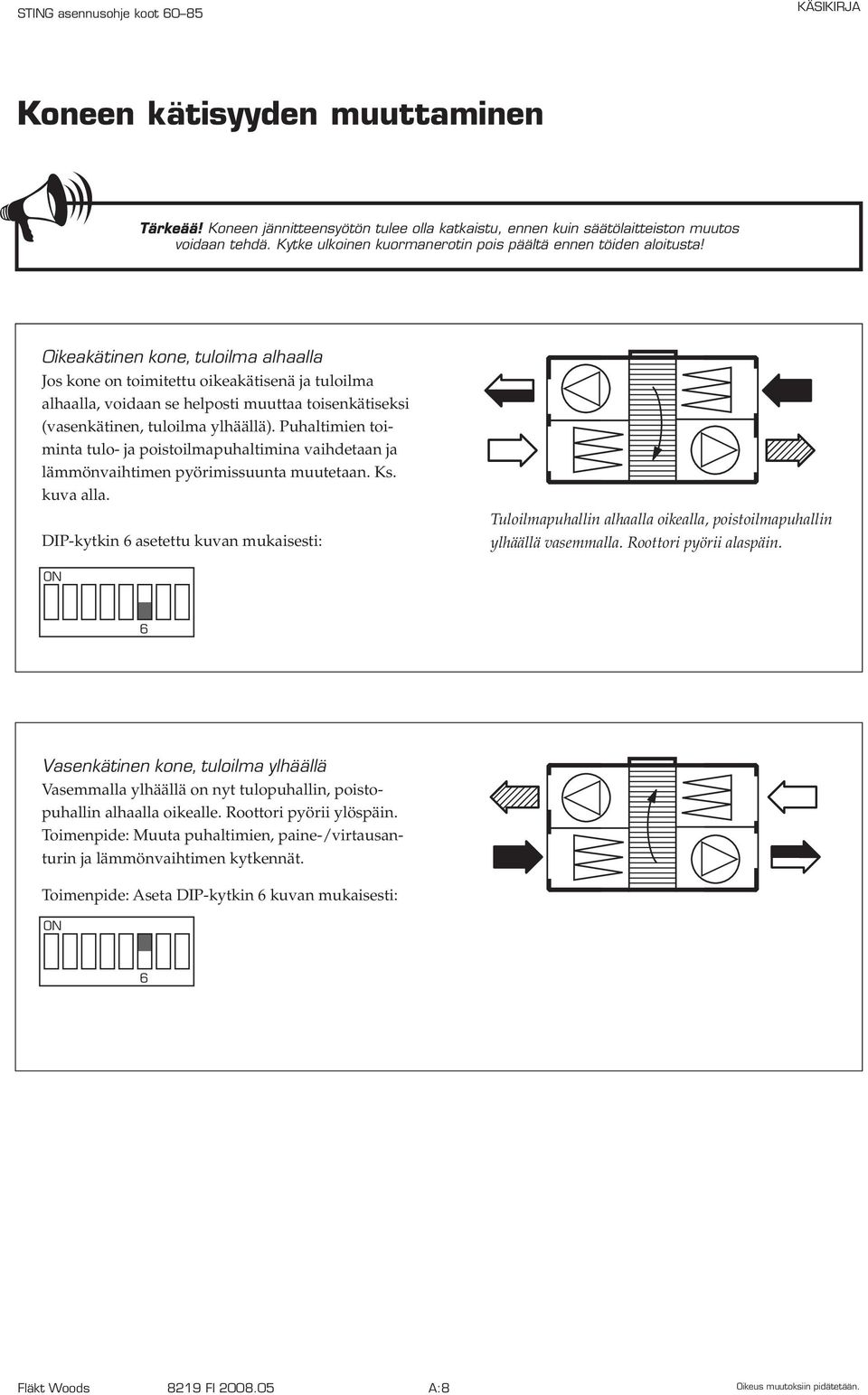

8 Koneen kätisyyden muuttaminen Tärkeää! Koneen jännitteensyötön tulee olla katkaistu, ennen kuin säätölaitteiston muutos voidaan tehdä. Kytke ulkoinen kuormanerotin pois päältä ennen töiden aloitusta! Oikeakätinen kone, tuloilma alhaalla Jos kone on toimitettu oikeakätisenä ja tuloilma alhaalla, voidaan se helposti muuttaa toisenkätiseksi (vasenkätinen, tuloilma ylhäällä). Puhaltimien toiminta tulo- ja poistoilmapuhaltimina vaihdetaan ja lämmönvaihtimen pyörimissuunta muutetaan. Ks. kuva alla. DIP-kytkin 6 asetettu kuvan mukaisesti: Tuloilmapuhallin alhaalla oikealla, poistoilmapuhallin ylhäällä vasemmalla. Roottori pyörii alaspäin. ON 6 Vasenkätinen kone, tuloilma ylhäällä Vasemmalla ylhäällä on nyt tulopuhallin, poistopuhallin alhaalla oikealle. Roottori pyörii ylöspäin. Toimenpide: Muuta puhaltimien, paine-/virtausanturin ja lämmönvaihtimen kytkennät. Toimenpide: Aseta DIP-kytkin 6 kuvan mukaisesti: ON FI A:8 Oikeus muutoksiin pidätetään.

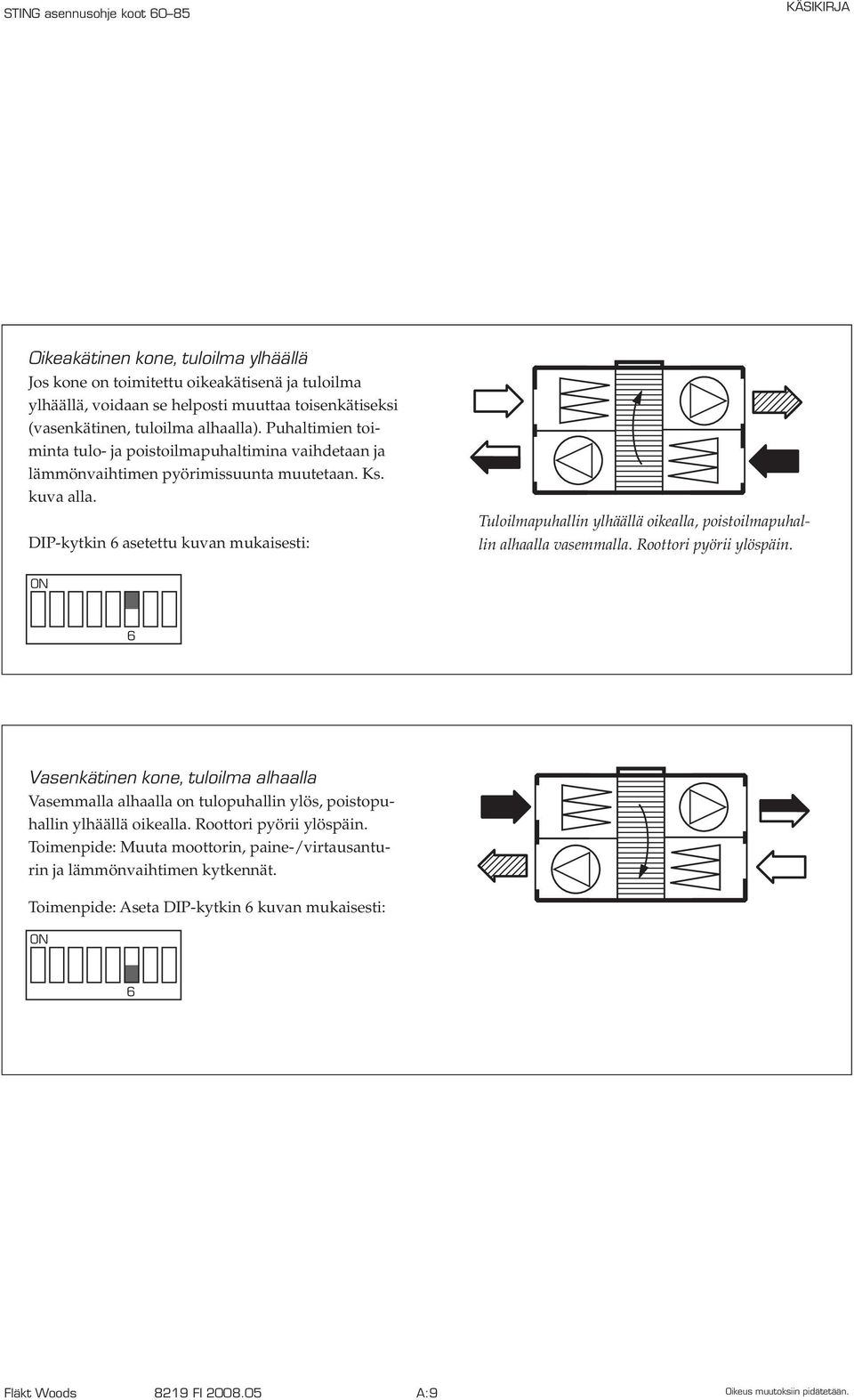

9 Oikeakätinen kone, tuloilma ylhäällä Jos kone on toimitettu oikeakätisenä ja tuloilma ylhäällä, voidaan se helposti muuttaa toisenkätiseksi (vasenkätinen, tuloilma alhaalla). Puhaltimien toiminta tulo- ja poistoilmapuhaltimina vaihdetaan ja lämmönvaihtimen pyörimissuunta muutetaan. Ks. kuva alla. DIP-kytkin 6 asetettu kuvan mukaisesti: Tuloilmapuhallin ylhäällä oikealla, poistoilmapuhallin alhaalla vasemmalla. Roottori pyörii ylöspäin. ON 6 Vasenkätinen kone, tuloilma alhaalla Vasemmalla alhaalla on tulopuhallin ylös, poistopuhallin ylhäällä oikealla. Roottori pyörii ylöspäin. Toimenpide: Muuta moottorin, paine-/virtausanturin ja lämmönvaihtimen kytkennät. Toimenpide: Aseta DIP-kytkin 6 kuvan mukaisesti: ON FI A:9 Oikeus muutoksiin pidätetään.

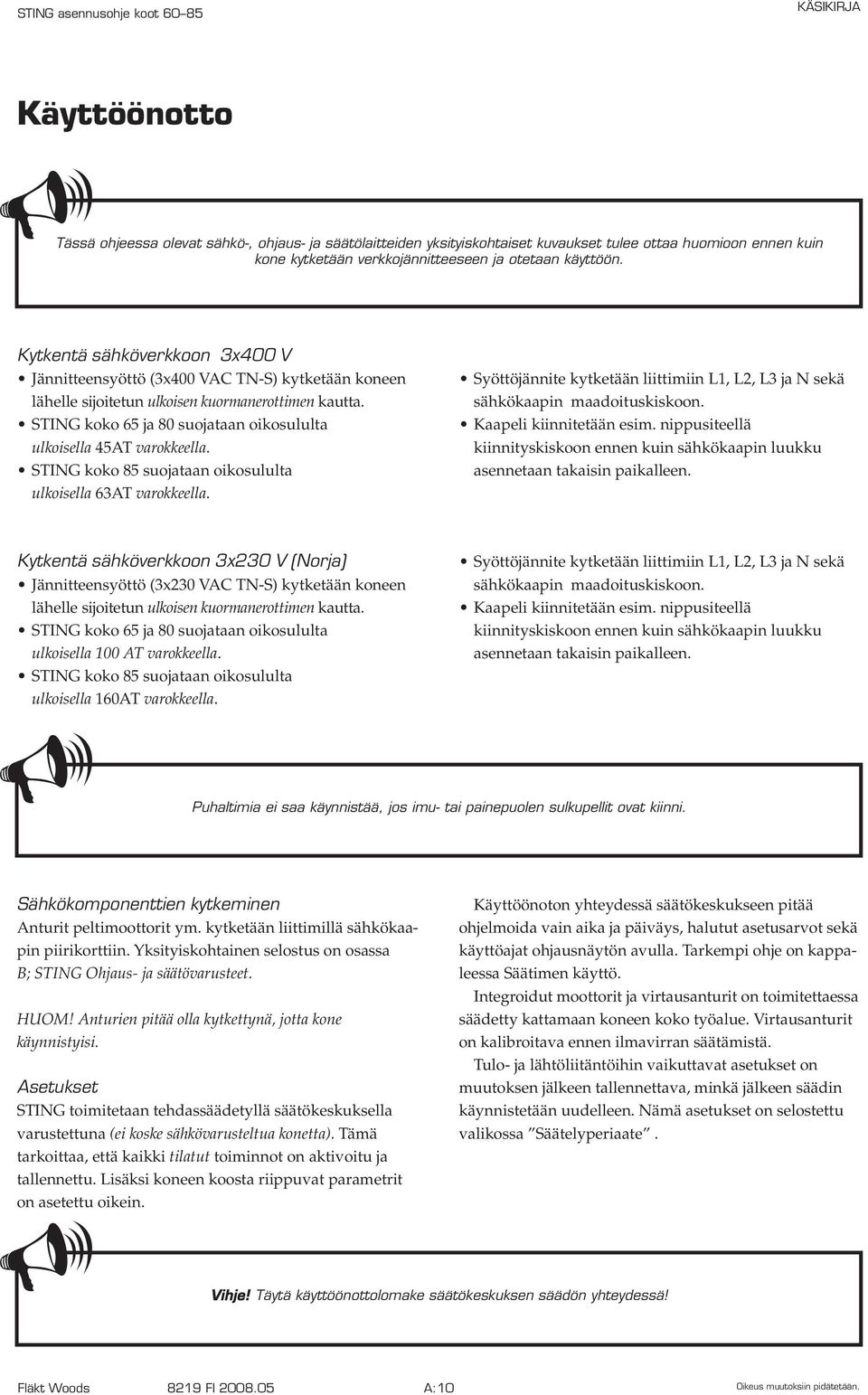

10 Käyttöönotto Tässä ohjeessa olevat sähkö-, ohjaus- ja säätölaitteiden yksityiskohtaiset kuvaukset tulee ottaa huomioon ennen kuin kone kytketään verkkojännitteeseen ja otetaan käyttöön. Kytkentä sähköverkkoon 3x400 V Jännitteensyöttö (3x400 VAC TN-S) kytketään koneen lähelle sijoitetun ulkoisen kuormanerottimen kautta. STING koko 65 ja 80 suojataan oikosululta ulkoisella 45AT varokkeella. STING koko 85 suojataan oikosululta ulkoisella 63AT varokkeella. Syöttöjännite kytketään liittimiin L1, L2, L3 ja N sekä sähkökaapin maadoituskiskoon. Kaapeli kiinnitetään esim. nippusiteellä kiinnityskiskoon ennen kuin sähkökaapin luukku asennetaan takaisin paikalleen. Kytkentä sähköverkkoon 3x230 V (Norja) Jännitteensyöttö (3x230 VAC TN-S) kytketään koneen lähelle sijoitetun ulkoisen kuormanerottimen kautta. STING koko 65 ja 80 suojataan oikosululta ulkoisella 100 AT varokkeella. STING koko 85 suojataan oikosululta ulkoisella 160AT varokkeella. Syöttöjännite kytketään liittimiin L1, L2, L3 ja N sekä sähkökaapin maadoituskiskoon. Kaapeli kiinnitetään esim. nippusiteellä kiinnityskiskoon ennen kuin sähkökaapin luukku asennetaan takaisin paikalleen. Puhaltimia ei saa käynnistää, jos imu- tai painepuolen sulkupellit ovat kiinni. Sähkökomponenttien kytkeminen Anturit peltimoottorit ym. kytketään liittimillä sähkökaapin piirikorttiin. Yksityiskohtainen selostus on osassa B; STING Ohjaus- ja säätövarusteet. HUOM! Anturien pitää olla kytkettynä, jotta kone käynnistyisi. Asetukset STING toimitetaan tehdassäädetyllä säätökeskuksella varustettuna (ei koske sähkövarusteltua konetta). Tämä tarkoittaa, että kaikki tilatut toiminnot on aktivoitu ja tallennettu. Lisäksi koneen koosta riippuvat parametrit on asetettu oikein. Käyttöönoton yhteydessä säätökeskukseen pitää ohjelmoida vain aika ja päiväys, halutut asetusarvot sekä käyttöajat ohjausnäytön avulla. Tarkempi ohje on kappaleessa Säätimen käyttö. Integroidut moottorit ja virtausanturit on toimitettaessa säädetty kattamaan koneen koko työalue. Virtausanturit on kalibroitava ennen ilmavirran säätämistä. Tulo- ja lähtöliitäntöihin vaikuttavat asetukset on muutoksen jälkeen tallennettava, minkä jälkeen säädin käynnistetään uudelleen. Nämä asetukset on selostettu valikossa Säätelyperiaate. Vihje! Täytä käyttöönottolomake säätökeskuksen säädön yhteydessä! 8219 FI A:10 Oikeus muutoksiin pidätetään.

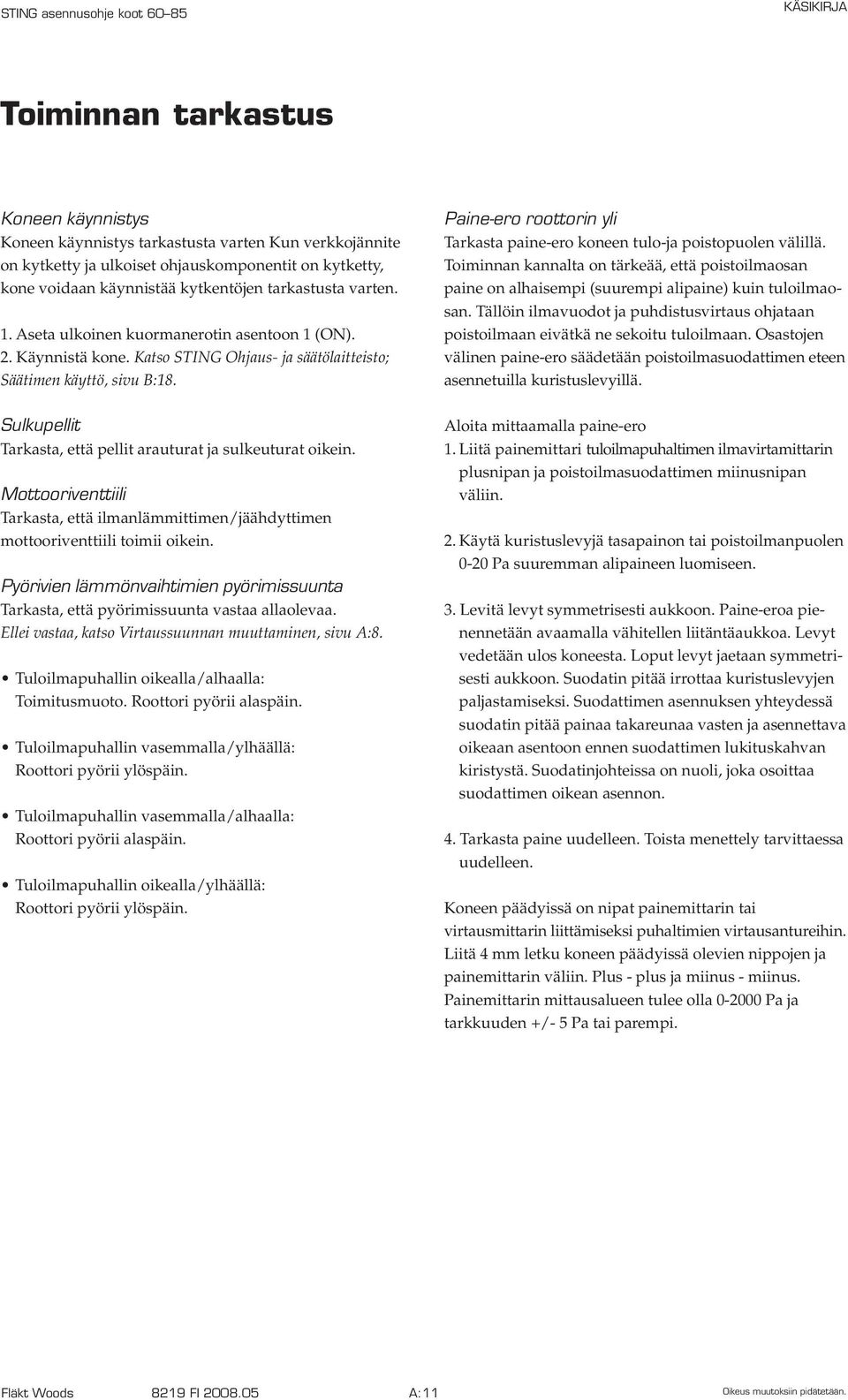

11 Toiminnan tarkastus Koneen käynnistys Koneen käynnistys tarkastusta varten Kun verkkojännite on kytketty ja ulkoiset ohjauskomponentit on kytketty, kone voidaan käynnistää kytkentöjen tarkastusta varten. 1. Aseta ulkoinen kuormanerotin asentoon 1 (ON). 2. Käynnistä kone. Katso STING Ohjaus- ja säätölaitteisto; Säätimen käyttö, sivu B:18. Sulkupellit Tarkasta, että pellit arauturat ja sulkeuturat oikein. Mottooriventtiili Tarkasta, että ilmanlämmittimen/jäähdyttimen mottooriventtiili toimii oikein. Pyörivien lämmönvaihtimien pyörimissuunta Tarkasta, että pyörimissuunta vastaa allaolevaa. Ellei vastaa, katso Virtaussuunnan muuttaminen, sivu A:8. Tuloilmapuhallin oikealla/alhaalla: Toimitusmuoto. Roottori pyörii alaspäin. Tuloilmapuhallin vasemmalla/ylhäällä: Roottori pyörii ylöspäin. Tuloilmapuhallin vasemmalla/alhaalla: Roottori pyörii alaspäin. Tuloilmapuhallin oikealla/ylhäällä: Roottori pyörii ylöspäin. Paine-ero roottorin yli Tarkasta paine-ero koneen tulo-ja poistopuolen välillä. Toiminnan kannalta on tärkeää, että poistoilmaosan paine on alhaisempi (suurempi alipaine) kuin tuloilmaosan. Tällöin ilmavuodot ja puhdistusvirtaus ohjataan poistoilmaan eivätkä ne sekoitu tuloilmaan. Osastojen välinen paine-ero säädetään poistoilmasuodattimen eteen asennetuilla kuristuslevyillä. Aloita mittaamalla paine-ero 1. Liitä painemittari tuloilmapuhaltimen ilmavirtamittarin plusnipan ja poistoilmasuodattimen miinusnipan väliin. 2. Käytä kuristuslevyjä tasapainon tai poistoilmanpuolen 0-20 Pa suuremman alipaineen luomiseen. 3. Levitä levyt symmetrisesti aukkoon. Paine-eroa pienennetään avaamalla vähitellen liitäntäaukkoa. Levyt vedetään ulos koneesta. Loput levyt jaetaan symmetrisesti aukkoon. Suodatin pitää irrottaa kuristuslevyjen paljastamiseksi. Suodattimen asennuksen yhteydessä suodatin pitää painaa takareunaa vasten ja asennettava oikeaan asentoon ennen suodattimen lukituskahvan kiristystä. Suodatinjohteissa on nuoli, joka osoittaa suodattimen oikean asennon. 4. Tarkasta paine uudelleen. Toista menettely tarvittaessa uudelleen. Koneen päädyissä on nipat painemittarin tai virtausmittarin liittämiseksi puhaltimien virtausantureihin. Liitä 4 mm letku koneen päädyissä olevien nippojen ja painemittarin väliin. Plus - plus ja miinus - miinus. Painemittarin mittausalueen tulee olla Pa ja tarkkuuden +/- 5 Pa tai parempi FI A:11 Oikeus muutoksiin pidätetään.

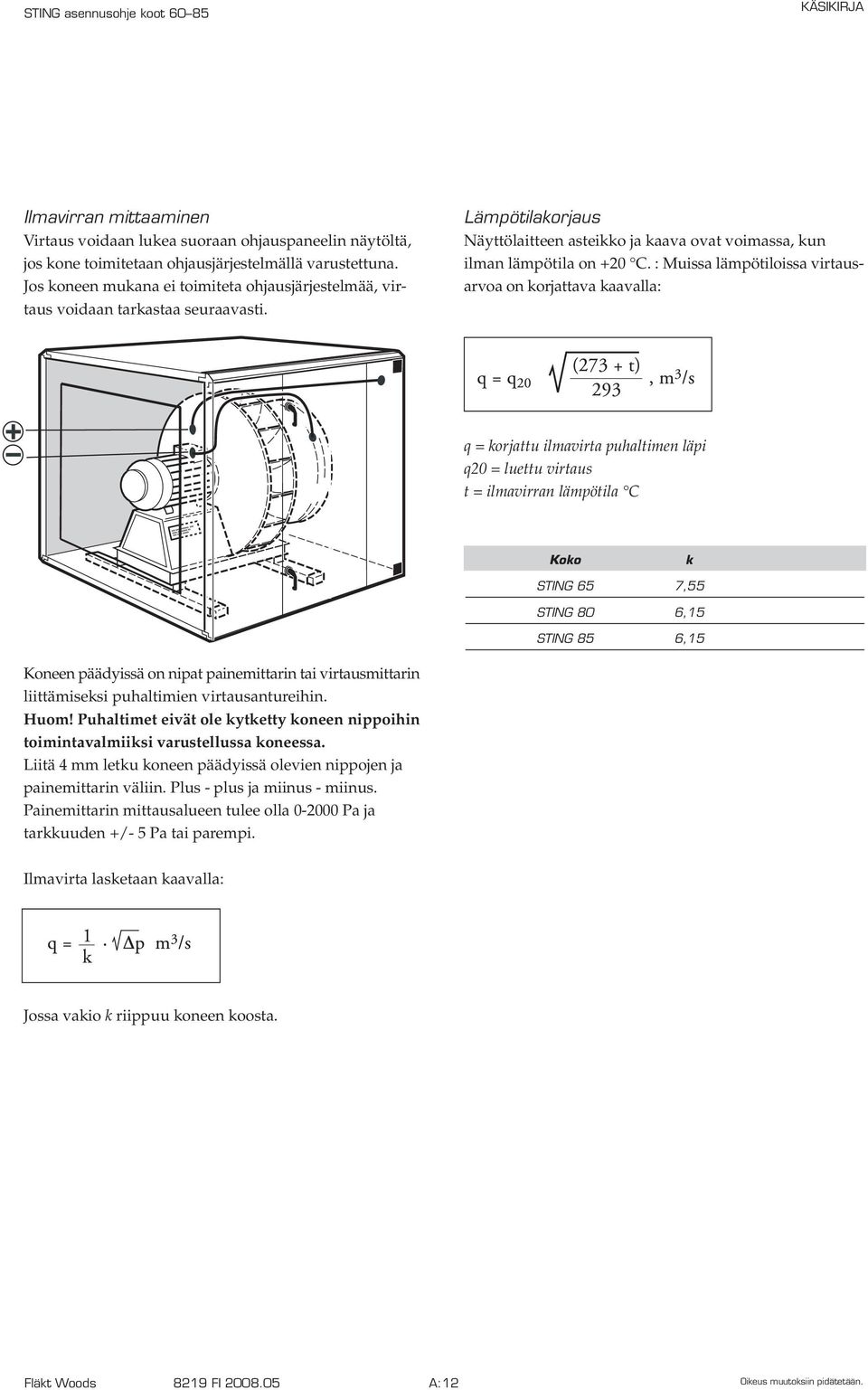

12 Ilmavirran mittaaminen Virtaus voidaan lukea suoraan ohjauspaneelin näytöltä, jos kone toimitetaan ohjausjärjestelmällä varustettuna. Jos koneen mukana ei toimiteta ohjausjärjestelmää, virtaus voidaan tarkastaa seuraavasti. Lämpötilakorjaus Näyttölaitteen asteikko ja kaava ovat voimassa, kun ilman lämpötila on +20 C. : Muissa lämpötiloissa virtausarvoa on korjattava kaavalla: q = korjattu ilmavirta puhaltimen läpi q20 = luettu virtaus t = ilmavirran lämpötila C Koko k STING 65 7,55 STING 80 6,15 STING 85 6,15 Koneen päädyissä on nipat painemittarin tai virtausmittarin liittämiseksi puhaltimien virtausantureihin. Huom! Puhaltimet eivät ole kytketty koneen nippoihin toimintavalmiiksi varustellussa koneessa. Liitä 4 mm letku koneen päädyissä olevien nippojen ja painemittarin väliin. Plus - plus ja miinus - miinus. Painemittarin mittausalueen tulee olla Pa ja tarkkuuden +/- 5 Pa tai parempi. Ilmavirta lasketaan kaavalla: Jossa vakio k riippuu koneen koosta FI A:12 Oikeus muutoksiin pidätetään.

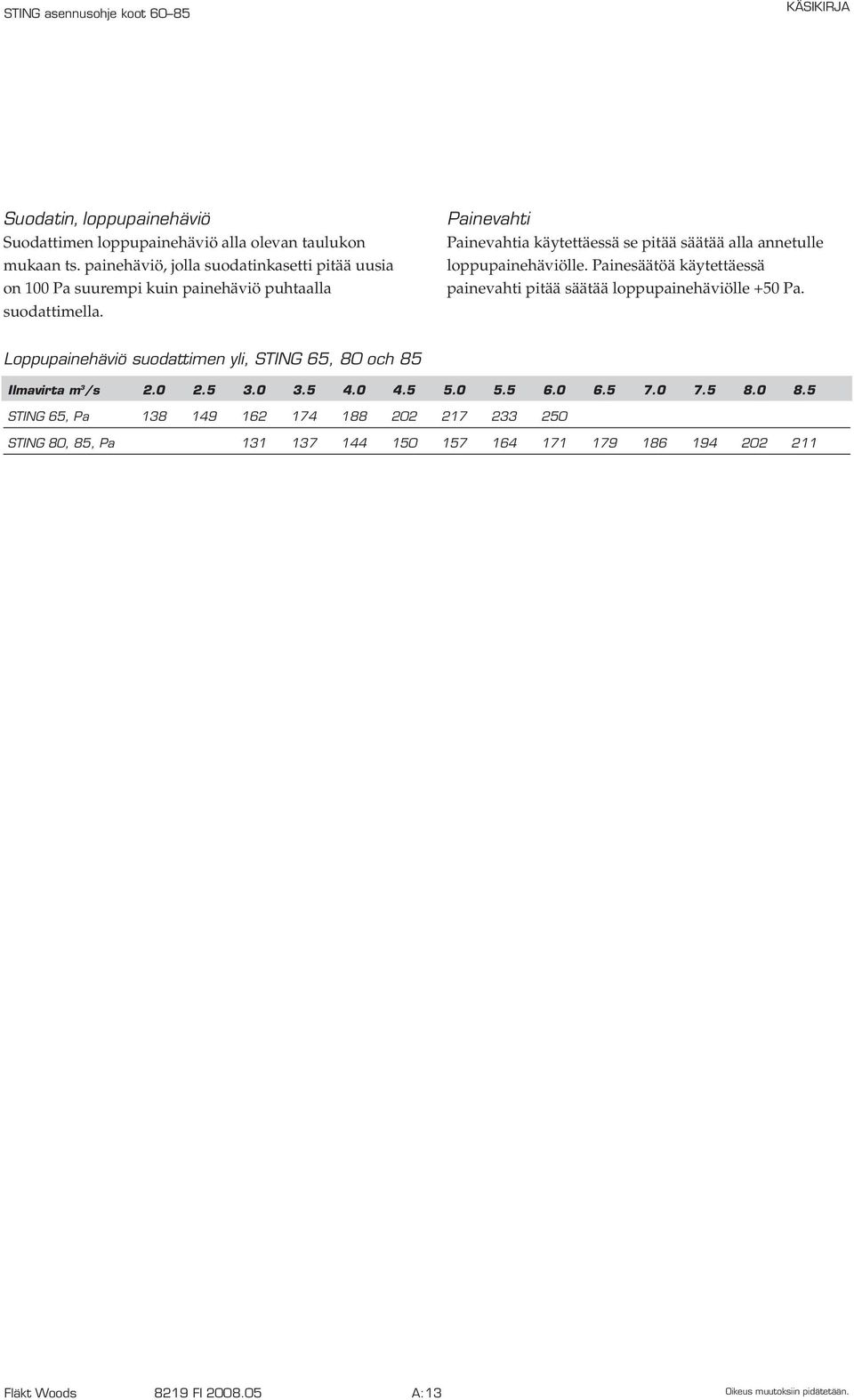

13 Suodatin, loppupainehäviö Suodattimen loppupainehäviö alla olevan taulukon mukaan ts. painehäviö, jolla suodatinkasetti pitää uusia on 100 Pa suurempi kuin painehäviö puhtaalla suodattimella. Painevahti Painevahtia käytettäessä se pitää säätää alla annetulle loppupainehäviölle. Painesäätöä käytettäessä painevahti pitää säätää loppupainehäviölle +50 Pa. Loppupainehäviö suodattimen yli, STING 65, 80 och 85 Ilmavirta m 3 /s STING 65, Pa STING 80, 85, Pa FI A:13 Oikeus muutoksiin pidätetään.
