Hitsaustuotanto haltuun globaalisti. Jani Kumpulainen, IWE, IWI-C, Welding Engineer, Global Services Ohutlevylepäivät, Tallinna, 3.4.

Transkriptio

1 Hitsaustuotanto haltuun globaalisti Jani Kumpulainen, IWE, IWI-C, Welding Engineer, Global Services Ohutlevylepäivät, Tallinna,

2 Sisältö Kempin yritysesittely Hitsauksen laadunhallinnan digitaaliset ratkaisut Hitsauslaitteiden kehitys globaaleille markkinoille Hitsauslaitteiden globaalihuoltoverkosto Työvoimapula hitsausalalla 2

3 Kempin yritysesittely

4 Kemppi Oy -konserni Perustettu vuonna 1949 Martti Kempin toimesta Yksityinen perheyritys kolmannessa polvessa Teresa Kemppi-Vasama Executive Chairman of the Board, Kemppi Oy Antti Kemppi Executive Chairman of the Board, Kemppi Group Oy Yli 800 työntekijää 17 maassa Pääkonttori Lahdessa Yli 150 M liikevaihto CEO Ville Vuori 16 tytäryhtiötä 4

5 Hitsausalan edelläkävijä Kemppi tuonut markkinoille ensimmäisenä maailmassa INVERTTERI- VIRTALÄHDE 1977 DIGITAALINEN VIRTALÄHDE 1993 UNIVERSAALI HITSAUSTUOTANNON HALLINTAOHJELMISTO 2014 DIGITAALINEN HITSAUSOHJE

6 Globaalisti lähellä Pääkonttori Lahdessa 2 tuotantolaitosta Suomessa ja Kiinassa Robotisoidun hitsauksen osaamiskeskukset Kiinassa ja Intiassa Henkilöstön joukossa 25 kansallisuutta 260 huoltoliikettä Toimituksia yli 70 maahan maailmanlaajuisesti KEMPIN TYTÄRYHTIÖT MAAHANTUOJAT 6

7 Tuotteemme Kehitämme edistyneitä hitsausratkaisuja niin vaativiin teollisiin sovelluksiin kuin kuluttajan tarpeisiin. LAITTEET OHJELMISTO ASIANTUNTIJA- PALVELUT 7

8 Hitsauksen laadunhallinnan digitaaliset ratkaisut

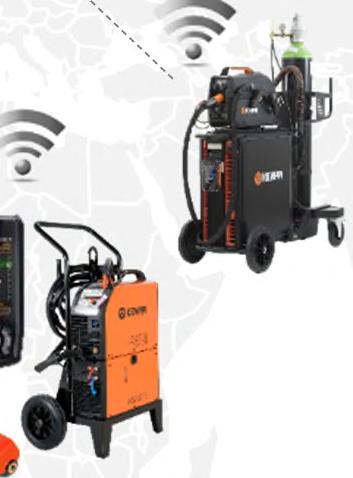

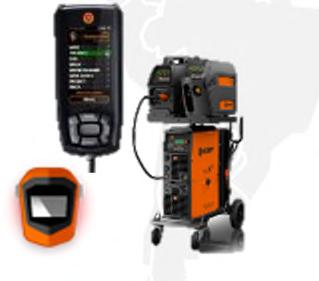

9 Cloud Service 9

10 WeldEye moduulit WeldEye koostuu eri osioista, jotka palvelevat laaja-alaisesti hitsaavan teollisuuden tarpeita. HITSAUSOHJEET (WPS) Sisältää tärkeimpien hitsausstandardien mukaiset pwps-, WPS- ja WPQR-lomakepohjat, valmiiden dokumenttien hallinnan ja digitaalisen arkistoinnin. HITSAAJIEN PÄTEVYYDET Sisältää koko hitsaustuotantoon liittyvän henkilöstön hitsaajat ja tarkastajat pätevyystodistuksien hallinnoinnin ja niiden uusimisprosessit. LAADUN HALLINTA Sisältää laadunvarmistustoimintoja, digitaalisen hitsausohjeen ja pätevyyksien noudattamisen valvonnan. 10

11 Hitsausohjeet Sisältää tärkeimpien hitsausstandardien mukaiset pwps-, WPS- ja WPQR-lomakepohjat, valmiiden dokumenttien hallinnan ja digitaalisen arkistoinnin. Tärkeimmät hyödyt: Helppoa ja tarkkaa hitsausohjeiden hallintaa Standardituki AWS, ASME, EN ja ISO-standardeille Sisältää tarkan ja helppokäyttöisen piirtotyökalun hitsausliitosten ja palkojärjestyskuvien piirtämiseen Hitsaus- ja kovajuotto-ohjeiden luominen ja revisiointi on mutkatonta Sisältää aikaasäästävän toiminnon dokumenttien kopiointiin Antaa mahdollisuuden useiden toimipaikkojen hitsausohjeiden hallintaan globaalisti turvallisen pilvipalvelun kautta Mahdollistaa digitaalisten hitsausohjeiden (dwps) käytön yhdessä Kempin X8 MIG Welder-hitsauslaitteen kanssa 11

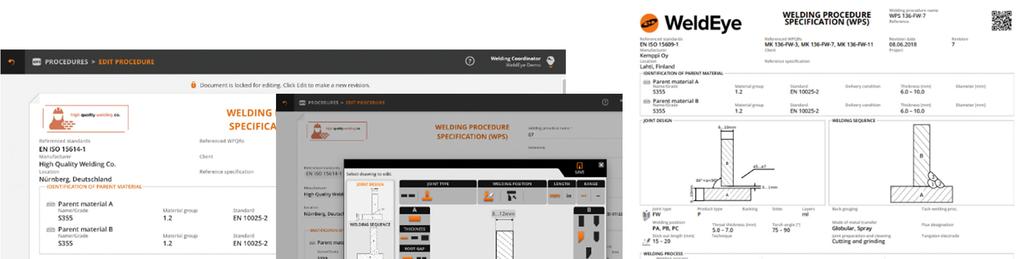

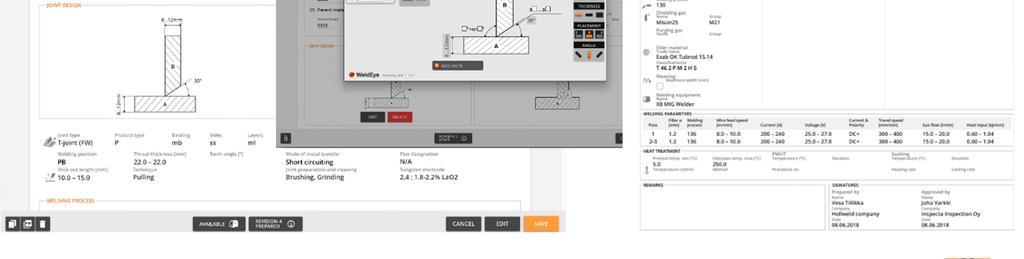

12 Hitsausohjeiden hallinta ja uusien luominen 12

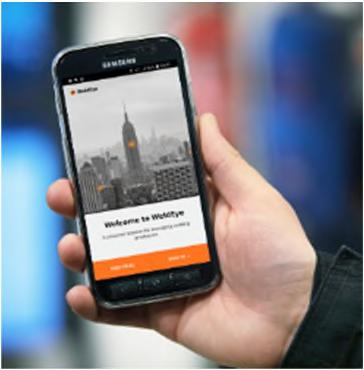

13 Henkilöstö ja pätevyydet Sisältää koko hitsaustuotantoon liittyvän henkilöstön hitsaajat ja tarkastajat pätevyystodistuksien hallinnoinnin ja niiden uusimisprosessit. Tärkeimmät hyödyt: Helppoa ja tarkkaa henkilöstön pätevyyksien hallintaa Soveltuu hitsaajien, operaattorien ja NDT-henkilöstön koordinointiin Mahdollistaa nopean pätevyyksien uusimisen sisäisillä ja kolmannen osapuolen allekirjoituksilla Laskee pätevyysalueet automaattisesti EN ISO-standardin mukaisesti Sisältää aikaasäästävän toiminnon dokumenttien kopiointiin Lähettää automaattisesti sähköposti-ilmoituksen pätevyystodistuksen vanhentumisesta Antaa mahdollisuuden useiden toimipaikkojen henkilöstön pätevyyksien hallintaan globaalisti turvallisen pilvipalvelun kautta 13

14 Hitsaajien pätevyystodistusten hallinta ja uusien luominen 14

15 Laadun hallinta Sisältää laadunvarmistustoimintoja, digitaalisen hitsausohjeen ja pätevyyksien noudattamisen valvonnan. Tärkeimmät hyödyt 100% hitsien jäljitettävyys Reaaliaikainen hitsausohjeiden parametrien noudattamisen valvonta Automaattiset virheilmoitukset ennen hitsausta ja hitsauksen aikana Lämmöntuonnin valvonta Voidaan käyttää eri valmistajien hitsauslaiteiden kanssa Tuottavuuslukujen tallennus (kaariaika ja lisäaineen kulutus) X8 MIG Welder Ei tarvita erillistä ohjauspaneelia. X8 langaton ohjauspaneeli toimii lukijalaitteena ja käyttöliittymänä. 15

16 Laadun hallinta Hyödyt: Kerää käytetyt hitsausarvot kaikista hitseistä Dokumentoi hitsauksesta: Kuka hitsasi? Mitä hitsattiin? Mitä hitsausohjetta (WPS) käytettiin? Mikä oli lisäaineen sulatuserä? Mikä oli lämmöntuonti ja hitsausparametrit? 16

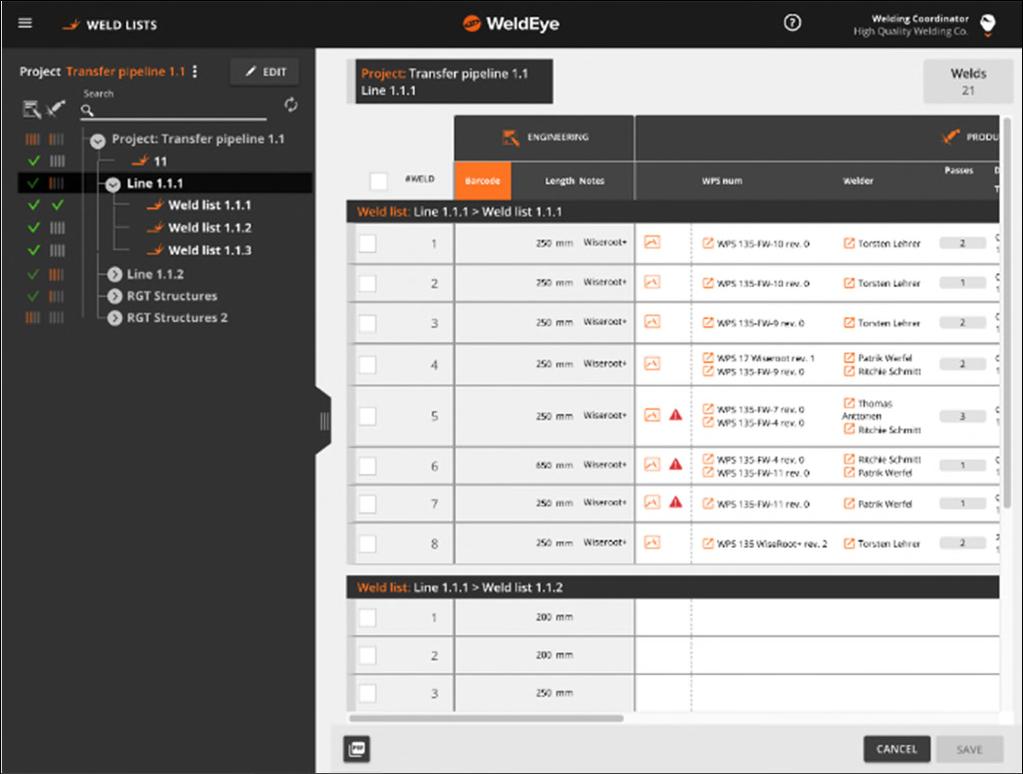

17 Luo projekteja ja kerää tietoja jäljitettävyyden varmistamiseksi 17

18 Miten laadunhallinta toimii X8 MIG Welder laitteistot ovat WeldEye yhteensopivia ilman mitään lisälaitteita Muut hitsauslaitteet varustetaan DCM:llä (Digital Connectivity Module) tai Smart Reader:llä (ja adaptereillä jos kyseessä muu kuin Kempin valmistama hitsauslaite) Järjestelmään syötetään tiedot hitsaajista, pätevyyksistä, WPS:stä ja projekteista, jotta saadaan tunnisteet Em. tunnisteiden viivakoodit tulostetaan, jotta hitsaajat voivat lukea niitä viivakoodinlukijalla Hitsaajat lukevat tarvittavat tunnisteet ja alkavat hitsata Kaikkien hitsien tiedot tallentuvat järjestelmään automaattisesti 18

19 WeldEye-lisälaitteet Smart Reader 2D Toimii käyttöliittymänä ja viivakoodin lukijana, sekä kerää ja lähettää hitsausdatan WeldEye-järjestelmään. Voidaan käyttää Kempin FastMig-tuoteperheen kanssa. Universal Adapter-CV ja Universal Adapter-TIG Digital Connectivity Module + WeldEye App DCM kerää hitausdatan ja WeldEye-mobiiliaplikaatio toimii viivakoodin lukijana ja käyttöliittymänä. Voidaan käyttää Kempin FastMig-tuoteperheen kanssa. Euro Adapter-CV Adapeteri mihin tahansa MIG/MAG-hitsauslaitteeseen. Mittaa virran ja jännitteen. Adapteri mihin tahansa MIG/MAG-, TIG- tai puikkohitsauslaitteisiin (MMA). Mittaa virran ja jännitteen. TIG-versiota käytetään, kun HFkipinä on yhdistetty hitsauskoneen napoihin. SAW Adapter Adapeteri mihin tahansa jauhekaarihitsauslaitteeseen. Mittaa virran ja jännitteen. 19 WeldEye for Welding Quality Management

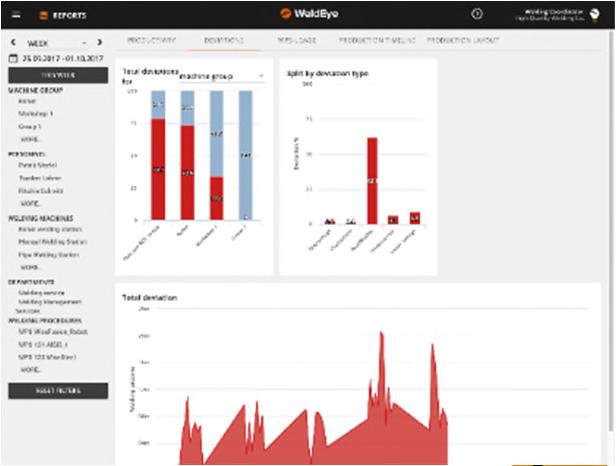

20 Laadunhallinta Raportit: Kaariaika hitsauskoneille, hitsaajille, ryhmille, jne Lisäaineen kulutus hitsauskoneille, hitsaajille, ryhmille, jne Tilastot hitsausparametrien poikkeamista: Ketkä hitsaajista tarvitsevat lisää koulutusta Mitkä hitsausohjeet tarvitsevat korjausta Missä hitsauskoneet sijaitsevat tällä hetkellä Mitkä hitsausasemat ovat tällä hetkellä käytössä (graafinen on/off tieto reaaliaikaisesti) 20

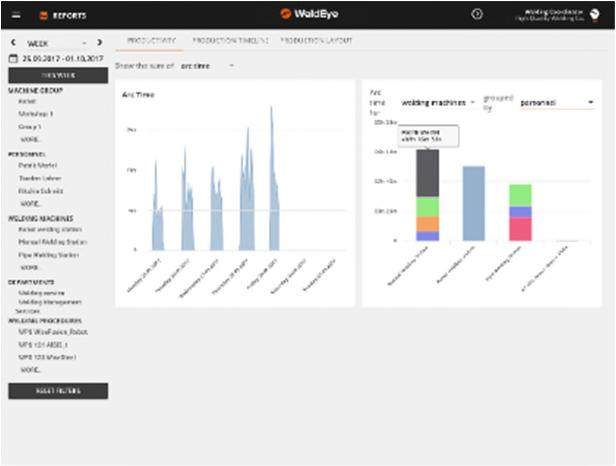

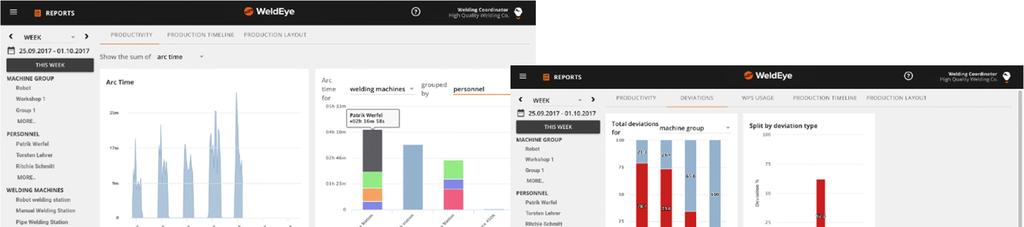

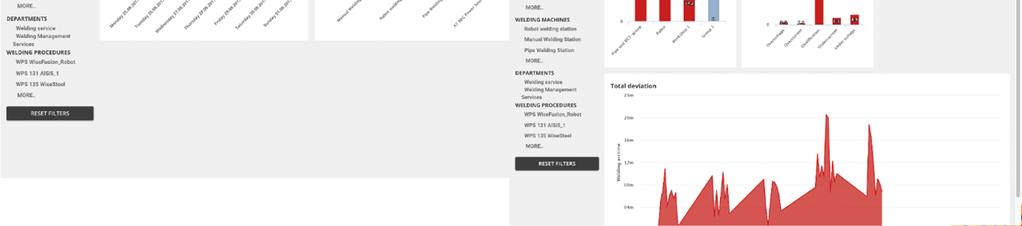

21 Saat tietoa tuottavuudesta (kaariaika ja lisäaineen kulutus) ja laadusta 21

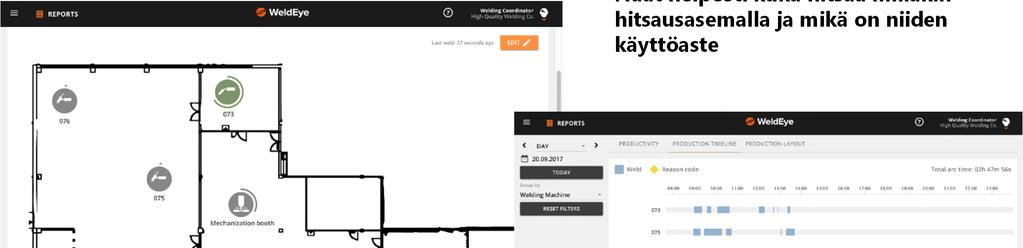

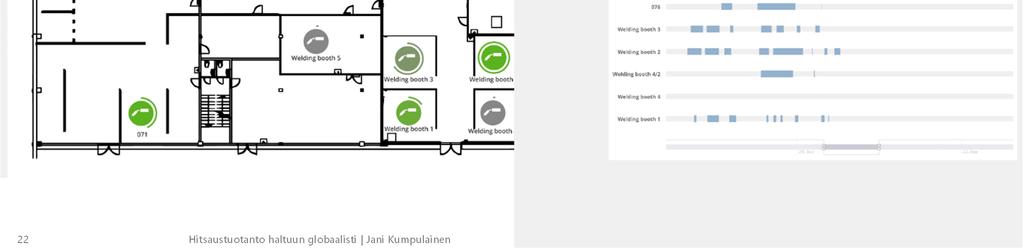

22 Näät helposti kuka hitsaa milläkin hitsausasemalla ja mikä on niiden käyttöaste 22

23 Saat parhaat edut jos käytät yhdessä WeldEye ja X8 MIG Welder -laitteita 1. Digitaalinen hitsausohje (dwps) hitsaajille Aina oikeat parametrit nopeasti ja vaivattomasti 2. Tuottavuus Kaariaika ja lisäaineen kulutus projektikohtaisesti 3. Jäljitettävyys Mikä hitsi hitsattiin, milloin, kuka, millä hitsausohjeella (WPS) tai mikä langan sulatuserä, mitä hitsausparametrejä käytettiin Digitaalinen työohje Ei enää papereita

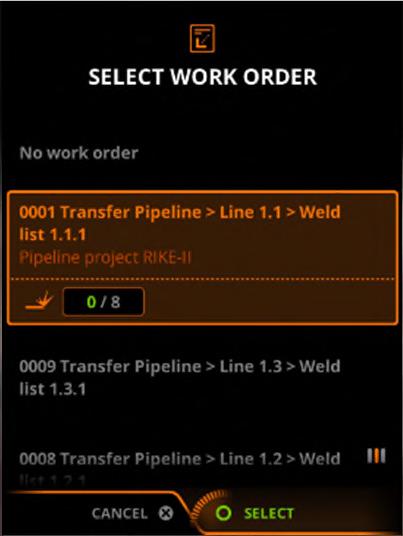

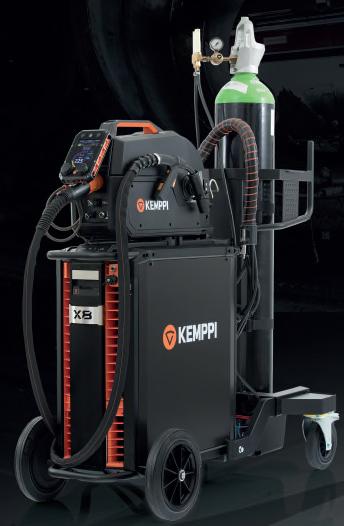

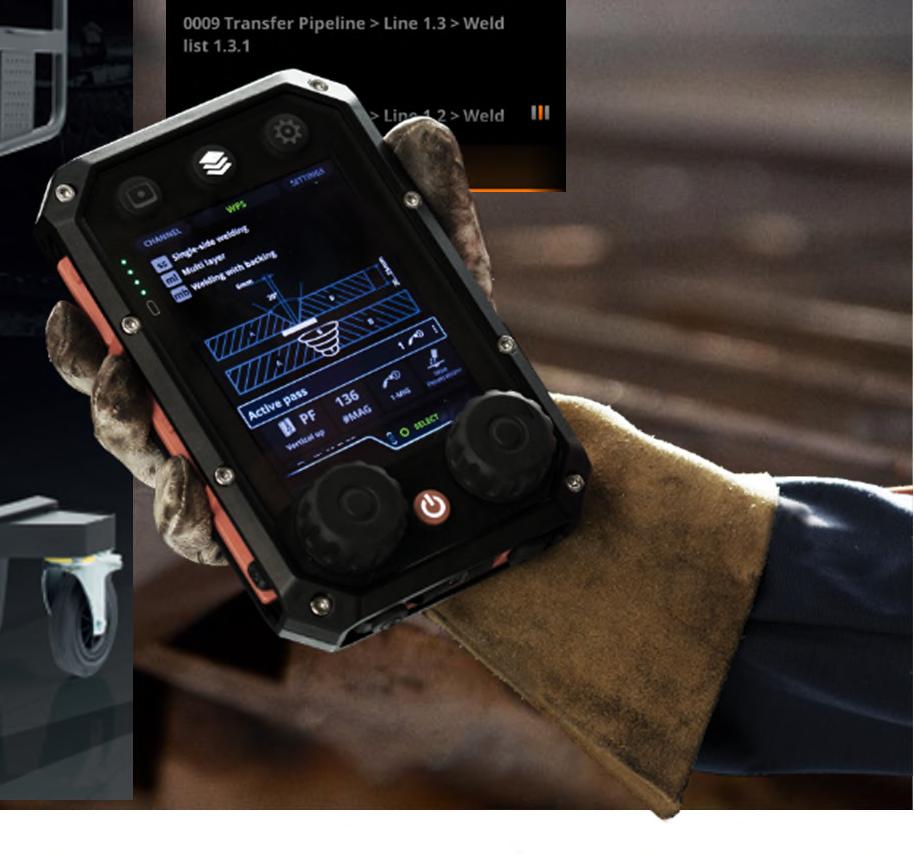

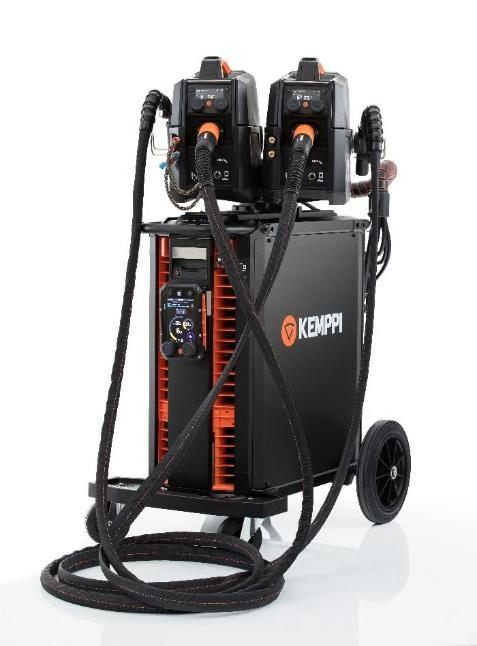

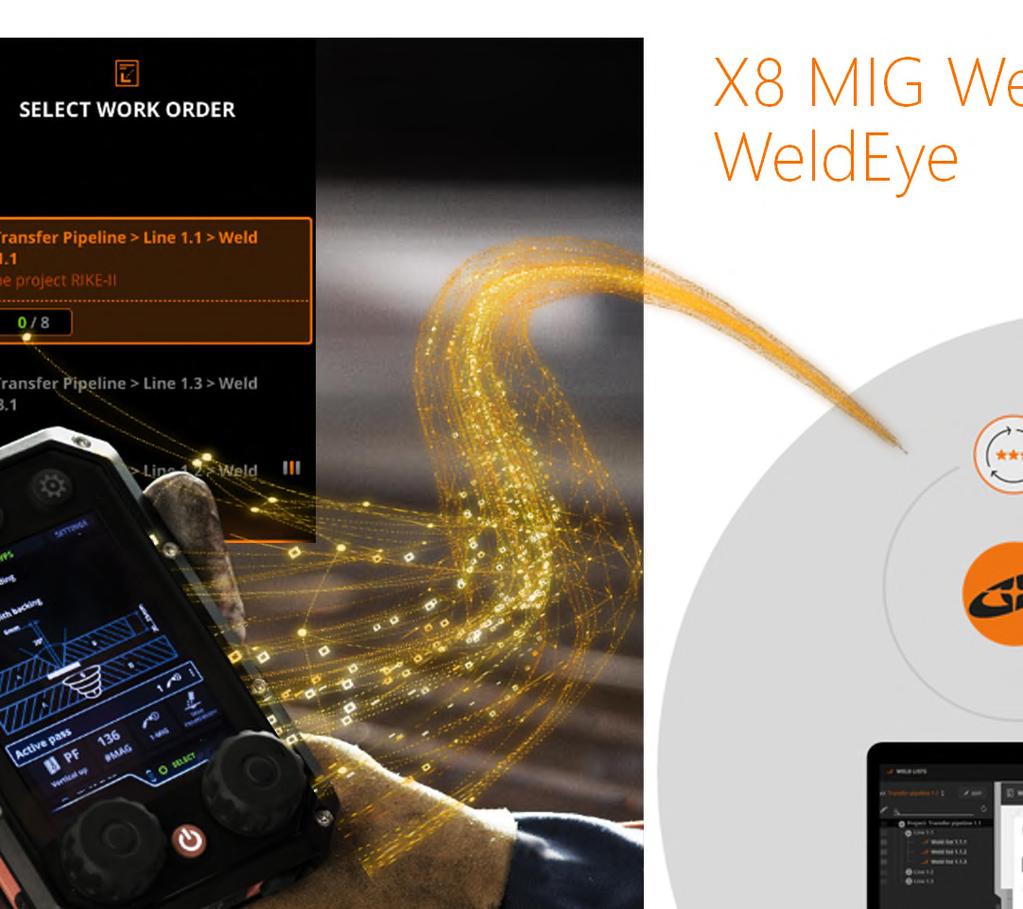

24 X8 MIG Welder ja WeldEye 24

25 Hitsauslaitteiden kehitys globaaleille markkinoille

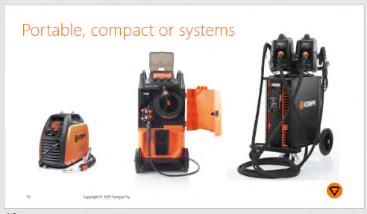

26 Kempin hitsauslaitteet MIG/MAG TIG Puikko 26

27 Eri maiden vaatimuksia Sähköverkon vaatimukset: 1 x 230 V ±15% 3 x V ±10%, 3 x V ±10% Erilaisia lisäaineita ja suojakaasuja eri maissa Muita vaatimuksia: VRD (Voltage Reductions Device) Australiassa tyhjäkäyntijännite saa olla enintään 12 V puikkohitsauslaitteessa. 27

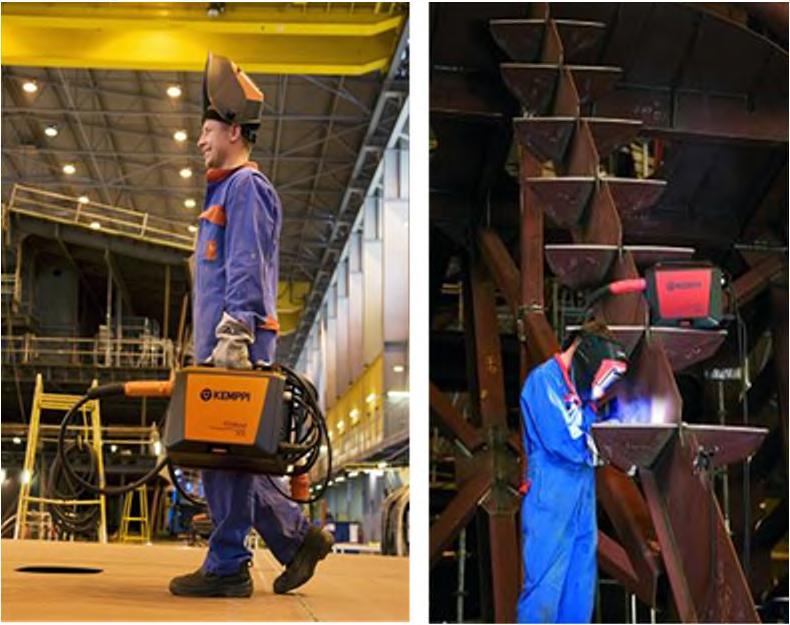

28 Esimerkki Norjan telakoilta Haluttiin kannettava MIG/MAG-laite: 300 A Alle 15 kg Kemppi kehitti FitWeld 300 koneen: 14,5 kg ED: 300 A / 30%, 170A / 100% 0,8 1,2 mm umpi- ja täytelangoille 3 x V ±10%, 3 x V ±10% 28

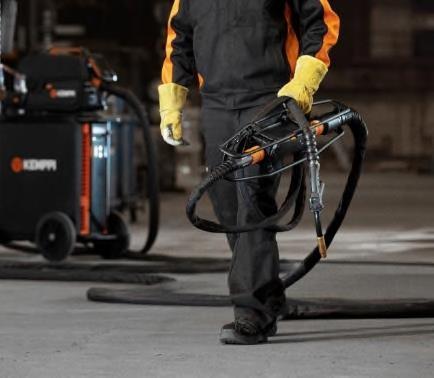

29 Telakoille kehitettyjä laitteita Kevyet kannettavat langansyöttölaitteet Pienelle 200mm lisäainekelalle 9,4 kg Normaalille 300 mm lisäainekelalle 12,5 kg SuperSnake-välisyöttölaitteet: m 25 m 5 m 29

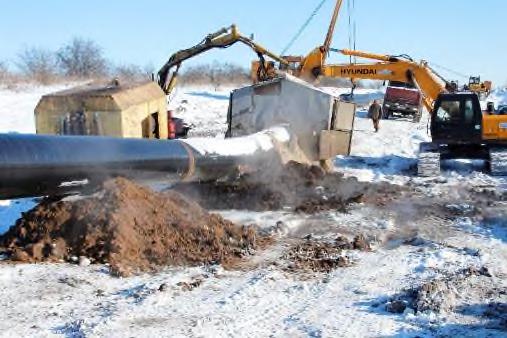

30 Kaasuputkien hitsaus Venäjällä Putken päittäisliitoksen pohjapalon hitsaus: Ilman juuritukea 1,2 mm umpilanka / 100% CO 2 -suojakaasu Alamäkihitsaukseen mahdollisimman suuri tuottavuus Kemppi kehitti WiseRoot+ -prosessin: Vakaa ja roiskeeton valokaari myös 100% CO 2 -suojakaasulla Perustuu hitsausvirran tarkkaan ohjaukseen oikosulun aikana Hitsausnopeus jopa 300 mm/min PG asennossa 30

31 MIG/MAG-hitsausohjelmat Nykyään MIG/MAG-hitsauksessa käytetään usein synergisiä ohjelmia, jossa tehoa säädetään yhdestä nupista Hitsauslaitevalmistajat suosittelevat aina synergisen hitsausohjelman käyttöä ja pulssihitsauksessa muuta tapaa ei olekaan Synergiseen hitsausohjelmaan vaikuttaa: Lisäaineen tyyppi ja halkaisija Suojakaasu Lahdessa Kempin hitsauslaboratoriossa hitsataan näitä lankaja kaasuyhdistelmiä eri maiden tarpeisiin. Esimerkiksi seostamattoman teräksen hitsaukseen voidaan käyttää seuraavia kaasuja: 100% CO 2 Ar CO 2 Ar + 5% CO 2 + 5% O 2 Ar + 10% CO % He 31

32 Hitsauslaitteiden globaali huoltoverkosto

33 Huoltoverkosto 260 huoltoliikettä Tytäryhtiöt palvelevat ja kouluttuvat huoltoliikkeet omassa maassaan. Kemppi Oy palvelee ja kouluttaa: Tytäryhtiöt Maahantuojat Vastaavat omassa maassaan Kempin koneiden huollosta Suomen huoltoliikkeet KEMPIN TYTÄRYHTIÖT MAAHANTUOJAT 33

34 Työvoimapula hitsausalalla

35 Työvoimapula Teollisuuden hitsaustarpeet kasvavat jatkuvasti ja samanaikaisesti kokeneita ammattilaisia jää eläkkeelle Vallitseva pula koulutetuista hitsaajista todennäköisesti jatkuu. Ongelma on nähtävissä etenkin kehittyvillä markkinoilla. Esimerkiksi Intiassa arvioidaan olevan pulaa jopa 1,2 miljoonasta hitsausalan ammattilaisesta vuoteen 2022 mennessä. Myös Suomessa on jo pitkän aikaa ollut pula osaavista hitsaajista. 35

36 Kemppi Academy Oppilaitoksille tarkoitettu materiaalipankki MIG/MAG-, TIG- ja puikkohitsausprosessit Moderni luentomateriaali ja etäopiskelumateriaali tukemaan hitausalankoulutusta 36

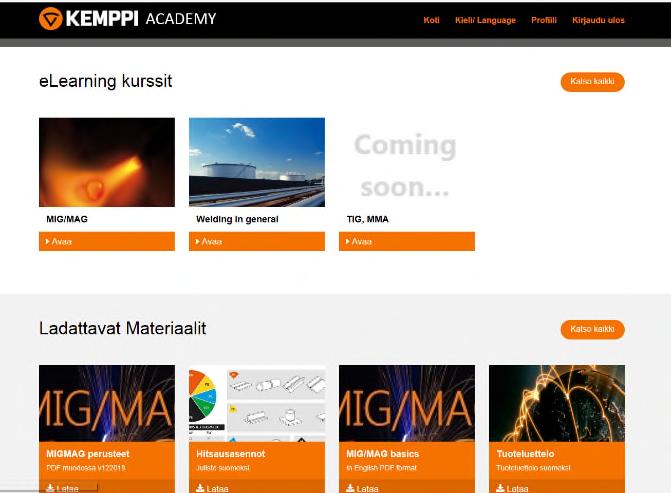

37 Kemppi Academy Kouluttajat voivat ladata uusinta materiaalia pdf-muodossa. Kouluttajat voivat esittää tai ladata elearning kursseja. 37

38 Kiitos!
