1 FastMig M Uuden sukupolven työjuhta teollisuuskäyttöön

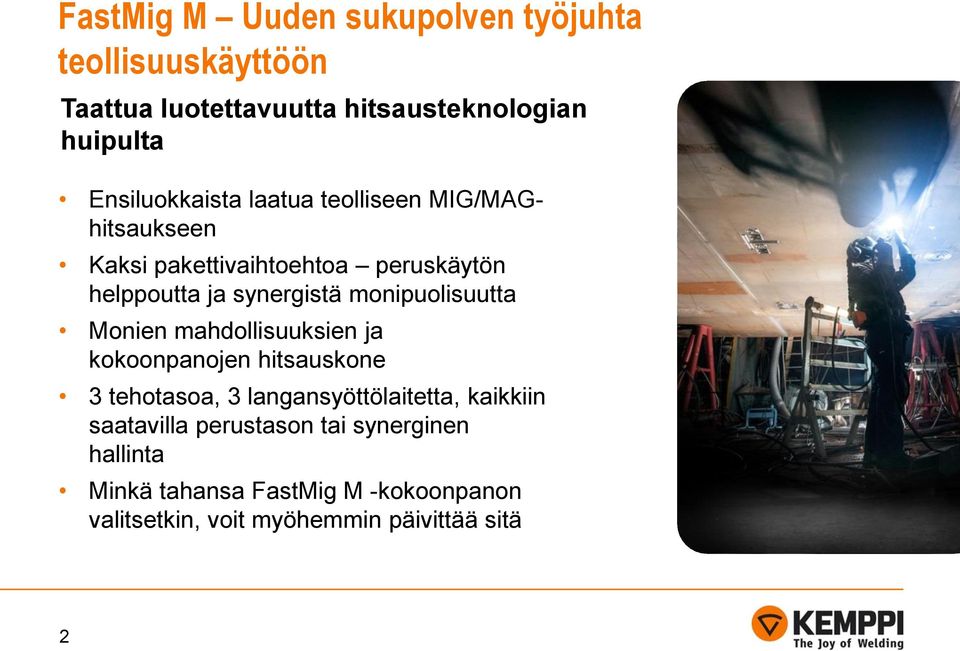

2 FastMig M Uuden sukupolven työjuhta teollisuuskäyttöön Taattua luotettavuutta hitsausteknologian huipulta Ensiluokkaista laatua teolliseen MIG/MAGhitsaukseen Kaksi pakettivaihtoehtoa peruskäytön helppoutta ja synergistä monipuolisuutta Monien mahdollisuuksien ja kokoonpanojen hitsauskone 3 tehotasoa, 3 langansyöttölaitetta, kaikkiin saatavilla perustason tai synerginen hallinta Minkä tahansa FastMig M -kokoonpanon valitsetkin, voit myöhemmin päivittää sitä 2

3 FastMig M -sarja tarjoaa monia etuja Erinomainen hitsausteho: 100%, 60%, 60% Helppokäyttöiset muistikanavat synergisessä versiossa Laaja valikoima hitsausohjelmia erilaisille materiaaleille ja suojakaasuille SuperSnake-välisyöttölaitteella saat markkinoiden parhaan ulottuvuuden! MagTrac F 61 -hitsauskuljettimen käyttömahdollisuus tuottavuuden parantamiseksi Kaikki Wise-tuottavuusratkaisut saatavilla, myös WiseFusion Hitsauslaadun täydellinen hallinta Kempin TWQM -ratkaisuilla, kuten ArcInfo- ja ArcQuality 3

4 FastMig M Kaksi pakettivaihtoehtoa Helppokäyttöisyyttä sekä perustasolla että synergisessä käyttöliittymässä Regular-paketti tarjoaa tehoa ja luotettavuutta edulliseen hintaan MR 200- ja MR 300 -ohjauspaneelien avulla hitsausparametrien säätäminen käy kätevästi 2- nuppisäädöllä. Synergic -paketti vaativaan teollisuuskäyttöön Synergisten MS 200- ja MS 300 -ohjauspaneelien helppokäyttöisen 1-nuppisäädön ja ominaisuuksien avulla voit optimoida hitsausjärjestelmäsi juuri sellaiseksi kuin haluat. 4

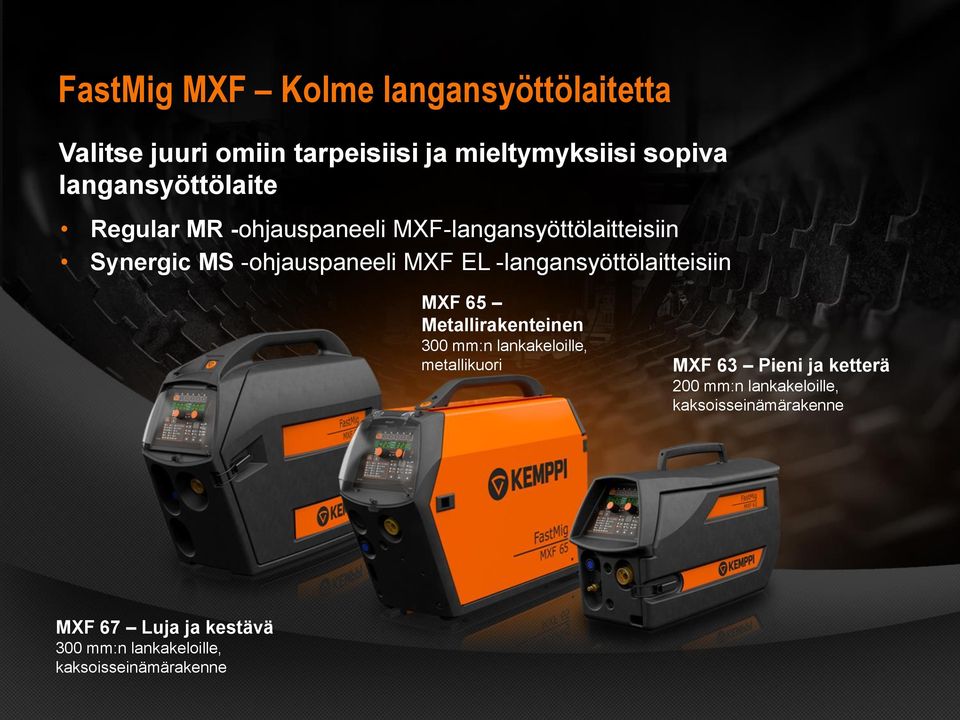

5 FastMig MXF Kolme langansyöttölaitetta Valitse juuri omiin tarpeisiisi ja mieltymyksiisi sopiva langansyöttölaite Regular MR -ohjauspaneeli MXF-langansyöttölaitteisiin Synergic MS -ohjauspaneeli MXF EL -langansyöttölaitteisiin MXF 65 Metallirakenteinen 300 mm:n lankakeloille, metallikuori MXF 63 Pieni ja ketterä 200 mm:n lankakeloille, kaksoisseinämärakenne MXF 67 Luja ja kestävä 300 mm:n lankakeloille, kaksoisseinämärakenne

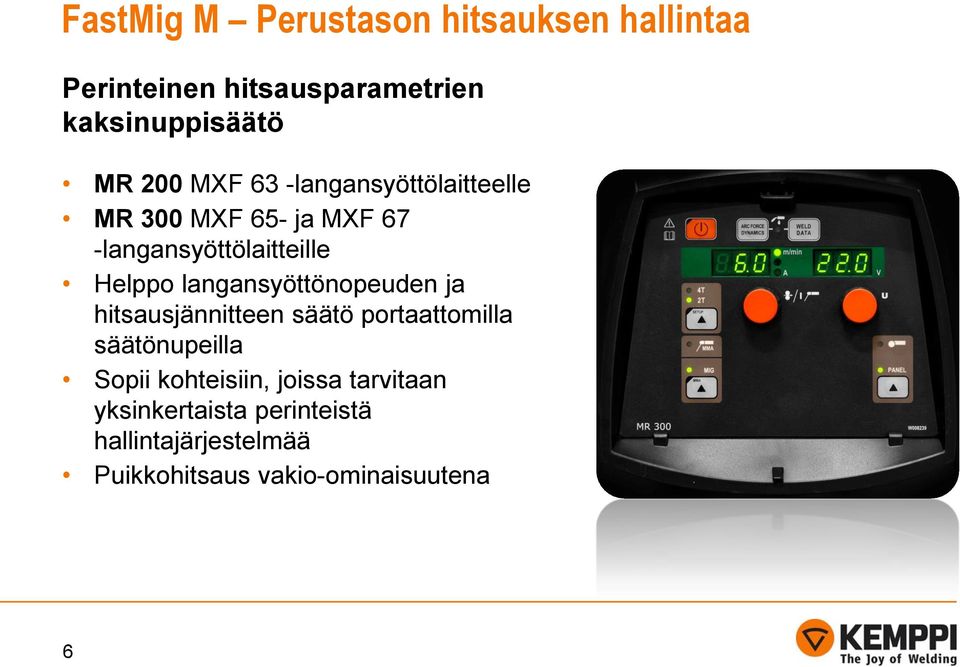

6 FastMig M Perustason hitsauksen hallintaa Perinteinen hitsausparametrien kaksinuppisäätö MR 200 MXF 63 -langansyöttölaitteelle MR 300 MXF 65- ja MXF 67 -langansyöttölaitteille Helppo langansyöttönopeuden ja hitsausjännitteen säätö portaattomilla säätönupeilla Sopii kohteisiin, joissa tarvitaan yksinkertaista perinteistä hallintajärjestelmää Puikkohitsaus vakio-ominaisuutena 6

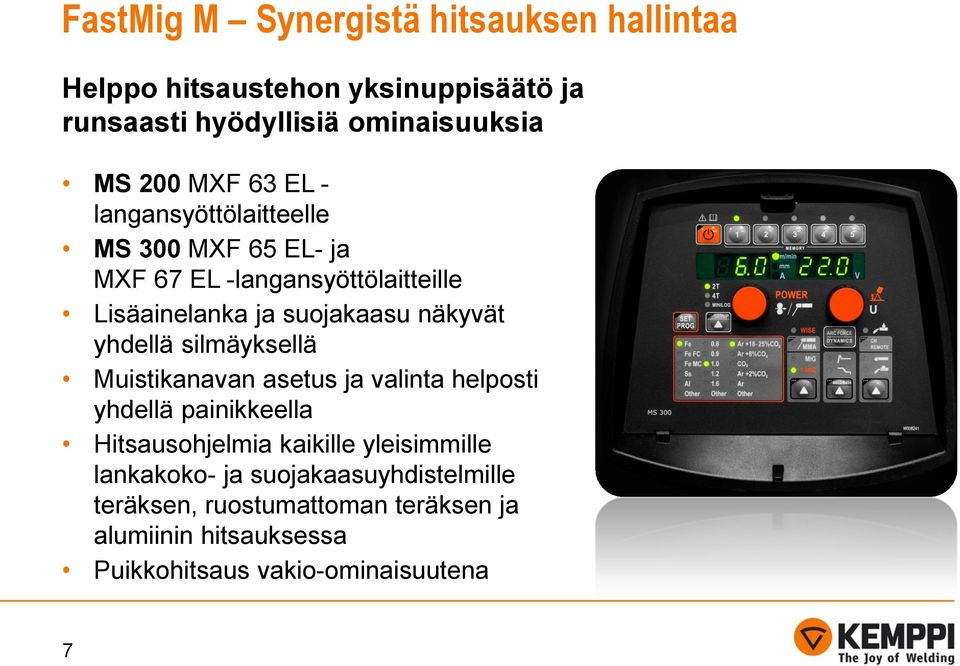

7 FastMig M Synergistä hitsauksen hallintaa Helppo hitsaustehon yksinuppisäätö ja runsaasti hyödyllisiä ominaisuuksia MS 200 MXF 63 EL - langansyöttölaitteelle MS 300 MXF 65 EL- ja MXF 67 EL -langansyöttölaitteille Lisäainelanka ja suojakaasu näkyvät yhdellä silmäyksellä Muistikanavan asetus ja valinta helposti yhdellä painikkeella Hitsausohjelmia kaikille yleisimmille lankakoko- ja suojakaasuyhdistelmille teräksen, ruostumattoman teräksen ja alumiinin hitsauksessa Puikkohitsaus vakio-ominaisuutena 7

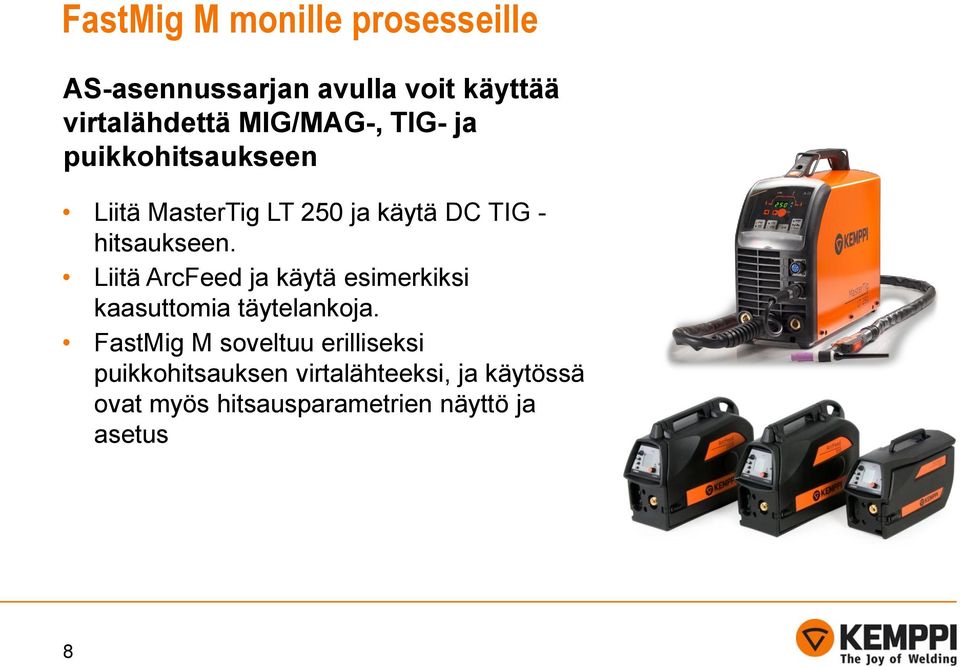

8 FastMig M monille prosesseille AS-asennussarjan avulla voit käyttää virtalähdettä MIG/MAG-, TIG- ja puikkohitsaukseen Liitä MasterTig LT 250 ja käytä DC TIG - hitsaukseen. Liitä ArcFeed ja käytä esimerkiksi kaasuttomia täytelankoja. FastMig M soveltuu erilliseksi puikkohitsauksen virtalähteeksi, ja käytössä ovat myös hitsausparametrien näyttö ja asetus 8

9 Ulottuvuutta SuperSnakella SuperSnake laajentaa FastMig M:n käyttöaluetta jopa 30 metriin markkinoiden paras ulottuvuus! 9

10 MagTrac F 61 Oikotie tuottavuuteen Yhdistä FastMig M:n hitsausteho Kempin MagTrac F 61 -hitsauskuljettimen nopeuteen ja luotettavuuteen Suuri kuljetusnopeus ja jatkuvasti korkea laatu Helppo keino saavuttaa mekanisoidun hitsauksen edut Varustettu Kempin kehittämällä ainutlaatuisella pistoolin pikakiinnityksellä ja integroidulla virransyötöllä. Hitsausarvojen ja muistikanavan valinta kuljettimen ohjauspaneelista. Kempin Wise-tuottavuusratkaisuilla voit entisestään tehostaa tuottavuutta 10

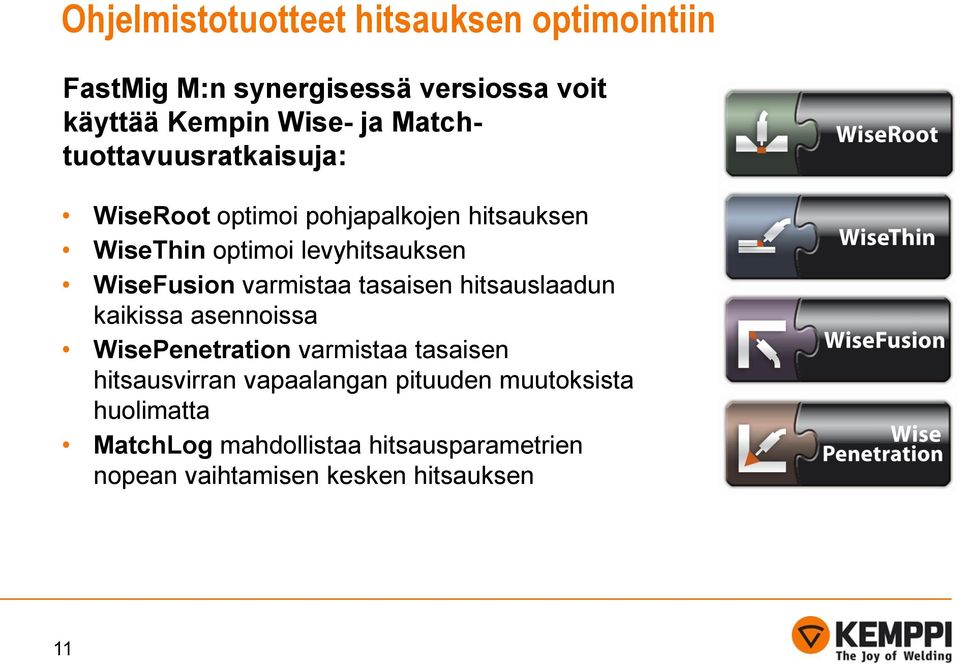

11 Ohjelmistotuotteet hitsauksen optimointiin FastMig M:n synergisessä versiossa voit käyttää Kempin Wise- ja Matchtuottavuusratkaisuja: WiseRoot optimoi pohjapalkojen hitsauksen WiseThin optimoi levyhitsauksen WiseFusion varmistaa tasaisen hitsauslaadun kaikissa asennoissa WisePenetration varmistaa tasaisen hitsausvirran vapaalangan pituuden muutoksista huolimatta MatchLog mahdollistaa hitsausparametrien nopean vaihtamisen kesken hitsauksen 11

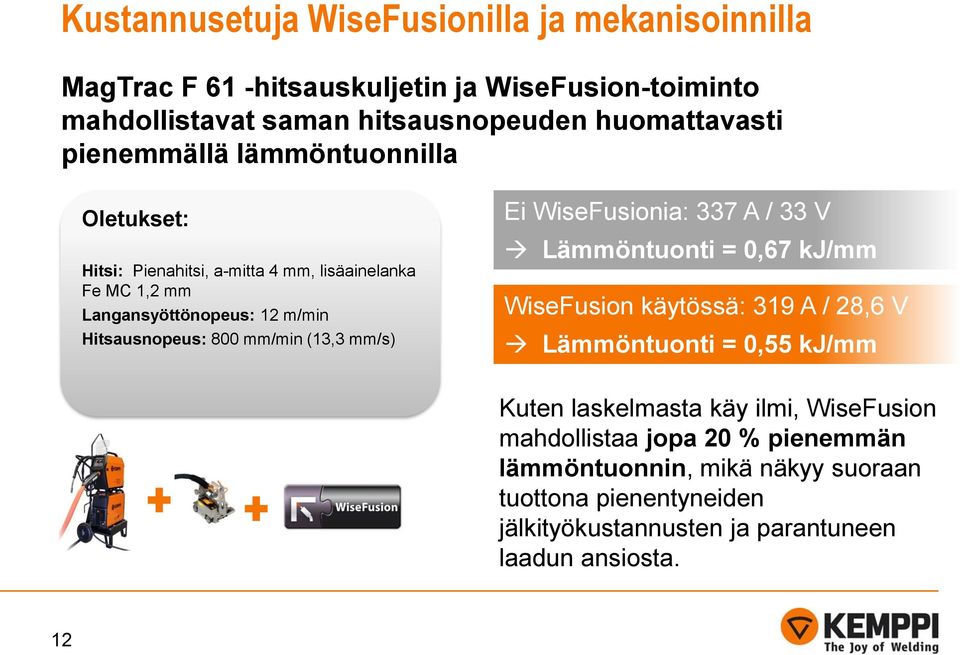

12 Kustannusetuja WiseFusionilla ja mekanisoinnilla MagTrac F 61 -hitsauskuljetin ja WiseFusion-toiminto mahdollistavat saman hitsausnopeuden huomattavasti pienemmällä lämmöntuonnilla Oletukset: Hitsi: Pienahitsi, a-mitta 4 mm, lisäainelanka Fe MC 1,2 mm Langansyöttönopeus: 12 m/min Hitsausnopeus: 800 mm/min (13,3 mm/s) Ei WiseFusionia: 337 A / 33 V Lämmöntuonti = 0,67 kj/mm WiseFusion käytössä: 319 A / 28,6 V Lämmöntuonti = 0,55 kj/mm Kuten laskelmasta käy ilmi, WiseFusion mahdollistaa jopa 20 % pienemmän lämmöntuonnin, mikä näkyy suoraan tuottona pienentyneiden jälkityökustannusten ja parantuneen laadun ansiosta. 12

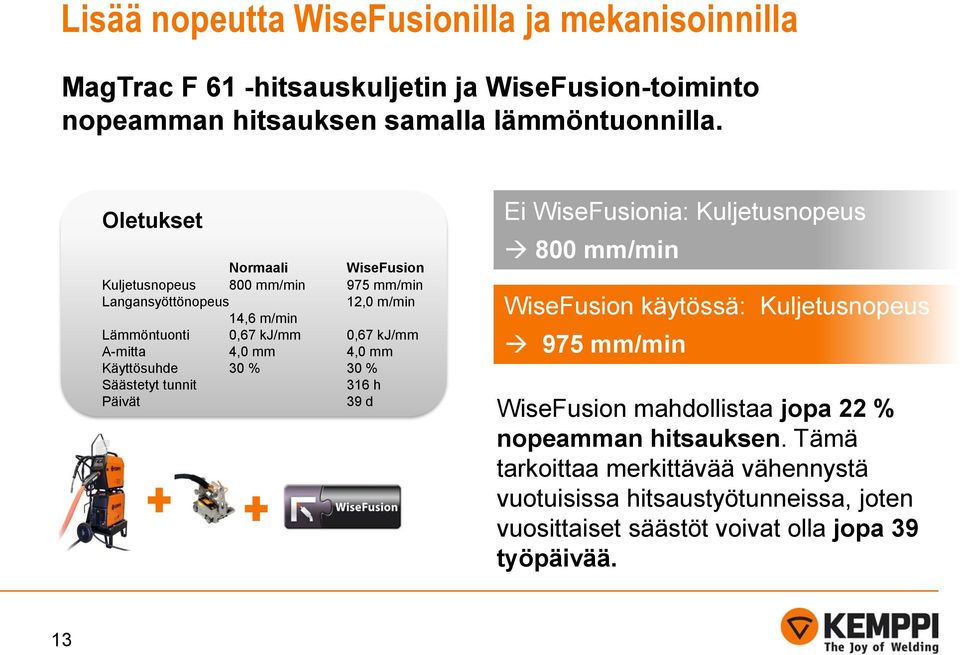

13 Lisää nopeutta WiseFusionilla ja mekanisoinnilla MagTrac F 61 -hitsauskuljetin ja WiseFusion-toiminto nopeamman hitsauksen samalla lämmöntuonnilla. Oletukset Normaali WiseFusion Kuljetusnopeus 800 mm/min 975 mm/min Langansyöttönopeus 12,0 m/min 14,6 m/min Lämmöntuonti 0,67 kj/mm 0,67 kj/mm A-mitta 4,0 mm 4,0 mm Käyttösuhde 30 % 30 % Säästetyt tunnit 316 h Päivät 39 d Ei WiseFusionia: Kuljetusnopeus 800 mm/min WiseFusion käytössä: Kuljetusnopeus 975 mm/min WiseFusion mahdollistaa jopa 22 % nopeamman hitsauksen. Tämä tarkoittaa merkittävää vähennystä vuotuisissa hitsaustyötunneissa, joten vuosittaiset säästöt voivat olla jopa 39 työpäivää. 13

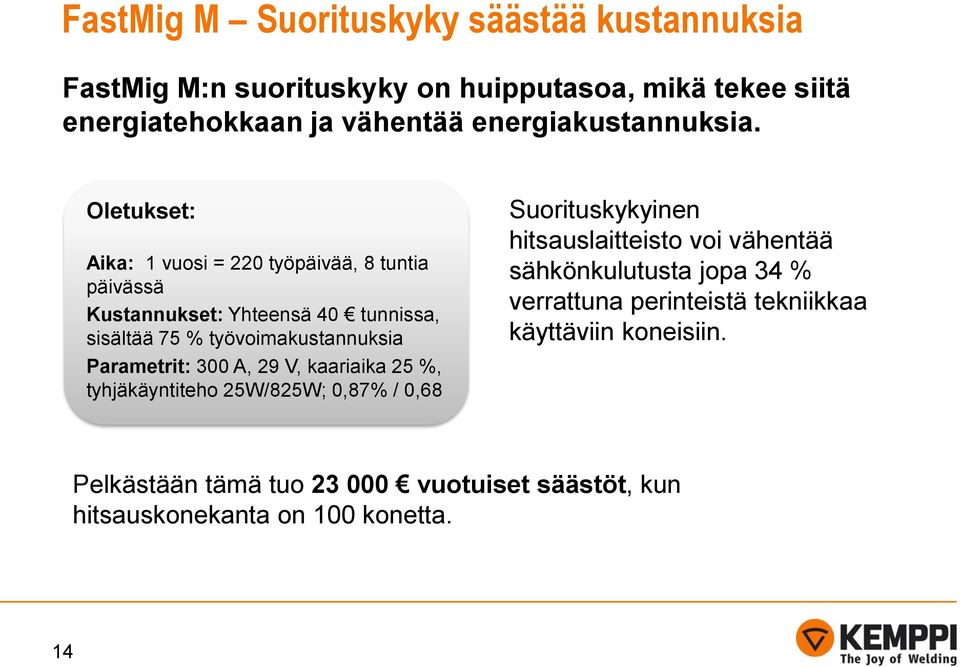

14 FastMig M Suorituskyky säästää kustannuksia FastMig M:n suorituskyky on huipputasoa, mikä tekee siitä energiatehokkaan ja vähentää energiakustannuksia. Oletukset: Aika: 1 vuosi = 220 työpäivää, 8 tuntia päivässä Kustannukset: Yhteensä 40 tunnissa, sisältää 75 % työvoimakustannuksia Parametrit: 300 A, 29 V, kaariaika 25 %, tyhjäkäyntiteho 25W/825W; 0,87% / 0,68 Suorituskykyinen hitsauslaitteisto voi vähentää sähkönkulutusta jopa 34 % verrattuna perinteistä tekniikkaa käyttäviin koneisiin. Pelkästään tämä tuo vuotuiset säästöt, kun hitsauskonekanta on 100 konetta. 14

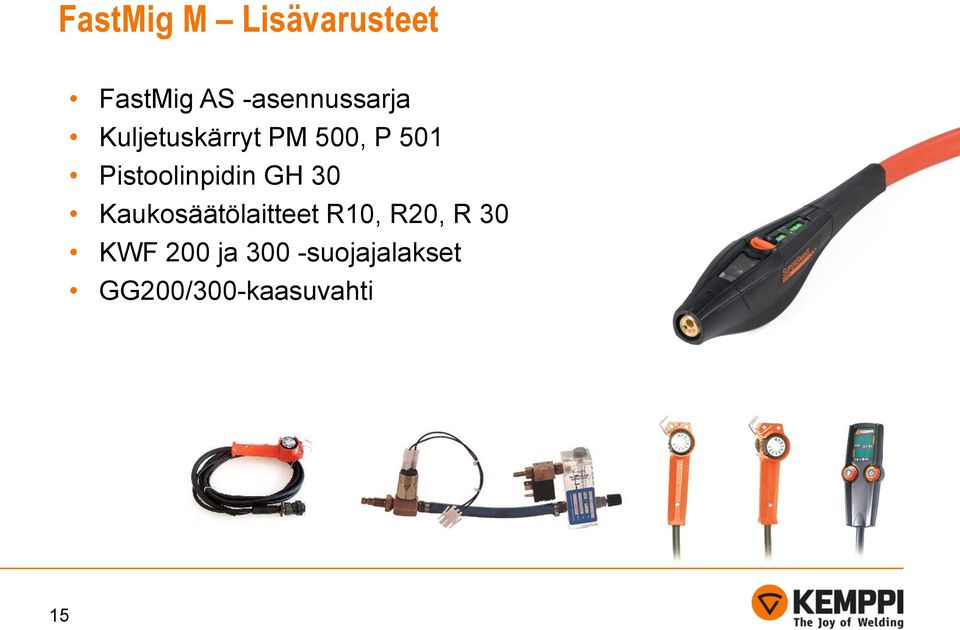

15 FastMig M Lisävarusteet FastMig AS -asennussarja Kuljetuskärryt PM 500, P 501 Pistoolinpidin GH 30 Kaukosäätölaitteet R10, R20, R 30 KWF 200 ja 300 -suojajalakset GG200/300-kaasuvahti 15

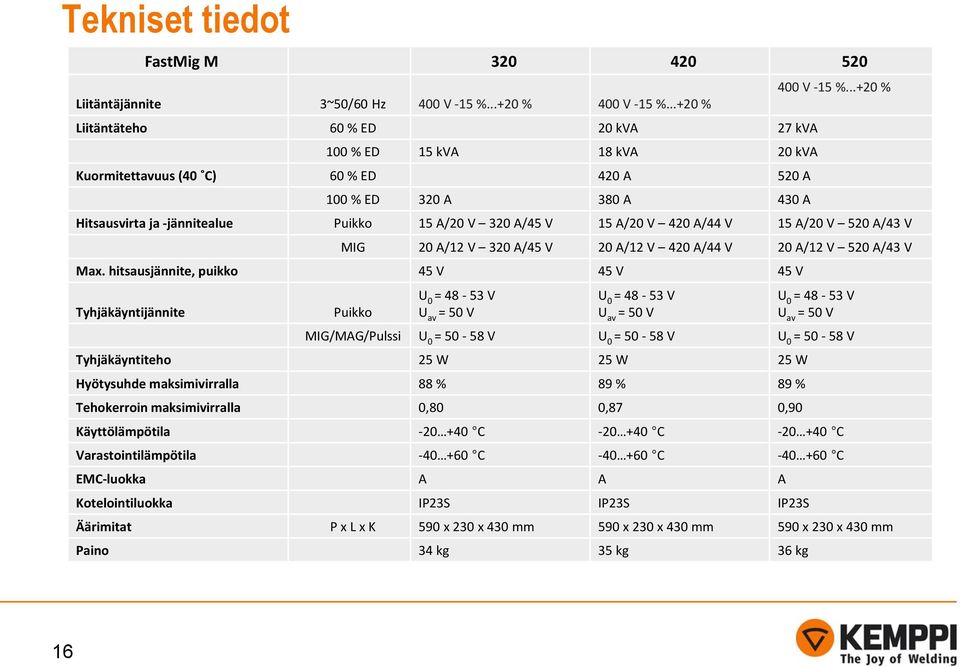

16 Tekniset tiedot FastMig M Liitäntäjännite 3~50/60 Hz 400 V -15 % % 400 V -15 % % Liitäntäteho 60 % ED 20 kva 27 kva 100 % ED 15 kva 18 kva 20 kva Kuormitettavuus (40 C) 60 % ED 420 A 520 A 100 % ED 320 A 380 A 430 A 400 V -15 % % Hitsausvirta ja -jännitealue Puikko 15 A/20 V 320 A/45 V 15 A/20 V 420 A/44 V 15 A/20 V 520 A/43 V MIG 20 A/12 V 320 A/45 V 20 A/12 V 420 A/44 V 20 A/12 V 520 A/43 V Max. hitsausjännite, puikko 45 V 45 V 45 V Tyhjäkäyntijännite Puikko U 0 = V U av = 50 V U 0 = V U av = 50 V U 0 = V U av = 50 V MIG/MAG/Pulssi U 0 = V U 0 = V U 0 = V Tyhjäkäyntiteho 25 W 25 W 25 W Hyötysuhde maksimivirralla 88 % 89 % 89 % Tehokerroin maksimivirralla 0,80 0,87 0,90 Käyttölämpötila C C C Varastointilämpötila C C C EMC-luokka A A A Kotelointiluokka IP23S IP23S IP23S Äärimitat P x L x K 590 x 230 x 430 mm 590 x 230 x 430 mm 590 x 230 x 430 mm Paino 34 kg 35 kg 36 kg 16

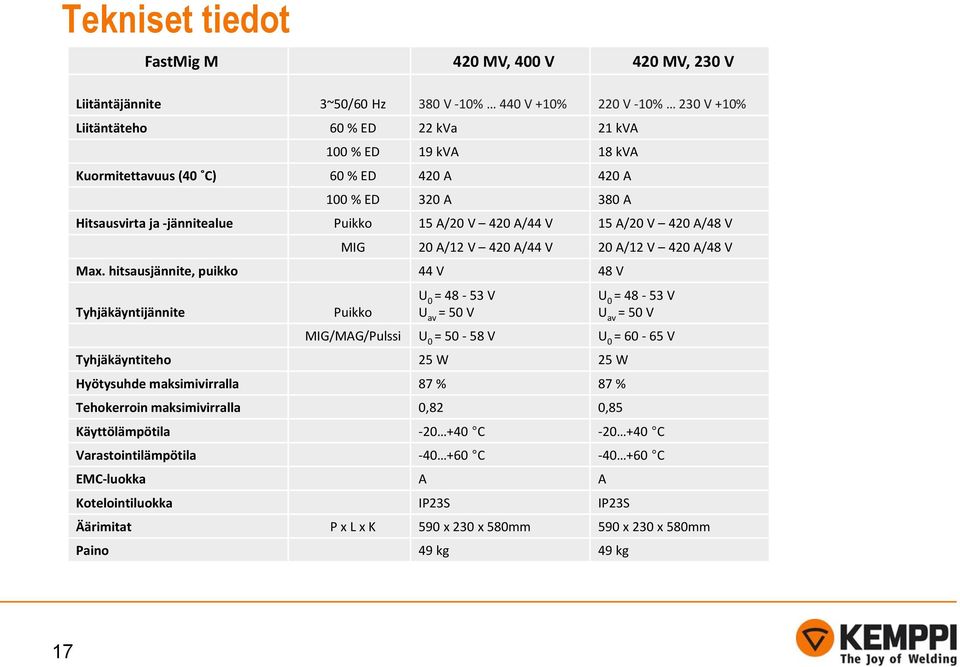

17 Tekniset tiedot FastMig M 420 MV, 400 V 420 MV, 230 V Liitäntäjännite 3~50/60 Hz 380 V -10% 440 V +10% 220 V -10% 230 V +10% Liitäntäteho 60 % ED 22 kva 21 kva 100 % ED 19 kva 18 kva Kuormitettavuus (40 C) 60 % ED 420 A 420 A 100 % ED 320 A 380 A Hitsausvirta ja -jännitealue Puikko 15 A/20 V 420 A/44 V 15 A/20 V 420 A/48 V MIG 20 A/12 V 420 A/44 V 20 A/12 V 420 A/48 V Max. hitsausjännite, puikko 44 V 48 V Tyhjäkäyntijännite Puikko U 0 = V U av = 50 V U 0 = V U av = 50 V MIG/MAG/Pulssi U 0 = V U 0 = V Tyhjäkäyntiteho 25 W 25 W Hyötysuhde maksimivirralla 87 % 87 % Tehokerroin maksimivirralla 0,82 0,85 Käyttölämpötila C C Varastointilämpötila C C EMC-luokka A A Kotelointiluokka IP23S IP23S Äärimitat P x L x K 590 x 230 x 580mm 590 x 230 x 580mm Paino 49 kg 49 kg 17

18 Tekniset tiedot langansyöttölaitteet FastMig MXF Kuormitettavuus (40 C) 60 % ED 520 A 520 A 520 A 100 % ED 440 A 440 A 440 A Langansyöttönopeus 0 25 m/min 0 25 m/min 0 25 m/min Langansyöttömekanismi 4-pyöräinen 4-pyöräinen 4-pyöräinen Syöttöpyörien halkaisija 32mm 32mm 32mm Lisäainelangat ø Fe, Ss 0,6 1,6 mm 0,6 1,6 mm 0,6 1,6 mm ø Täytelanka 0,8 1,6 mm 0,8 2,0 mm 0,8 2,0 mm ø Al 1,0 1,6 mm 1,0 2,4 mm 1,0 2,4 mm Lankakela Paino enint. / max ø 5 kg / 300 mm 20 kg / 300 mm 20 kg / 300 mm Äärimitat P x L x K 510 x 200 x 310 mm 620 x 210 x 445 mm 625 x 243 x 476 mm Paino 9,4 kg 11,1 kg 12,5 kg 18

19 Uuden sukupolven työjuhta teollisuuskäyttöön
