1 KEMPPI K5 HITSAUSLAITTEET A5 MIG Rail System 2500 HITSAA NOPEAMMIN

2 A5 MIG Rail System 2500 MEKANISOITUA MIG-HITSAUSTA, JOKA ON HYVIN TEHOKASTA JA HELPPOA A5 MIG Rail System 2500 on kustannustehokkain tapa parantaa tuottavuutta mekanisoidussa MIG/MAG-hitsauksessa. Järjestelmässä on vaaputusyksikkö ja magneeteilla tai imukupeilla toimiva kiskonkiinnitysmekanismi. Järjestelmällä saat merkittäviä säästöjä kaikissa yli kahden metrin pituisissa liitoksissa ja monipalkohitsauksessa. Mekanisoidussa hitsauksessa pistoolia ei pidetä kädessä, vaan hitsauskuljetin kuljettaa sitä tarkasti ja vakaasti. Kokoonpano sisältää huippuluokan hitsauslaitteen, FastMig M 420:n, sekä ainutlaatuisen Wise-hitsausohjelmiston. Älykkäät Wise-prosessit parantavat hitsaustuotannon tehokkuutta huomattavasti. TÄRKEIMMÄT KÄYTTÖKOHTEET LAIVANRAKENNUS ÖLJYNPORAUSLAUTAT KONEET 2 A5 MIG Rail System

3 TÄRKEIMMÄT HYÖDYT HITSAA ENEMMÄN Lisäparannus hitsausnopeudessa Kemppi WiseFusion -prosessin avulla. LISÄAINESÄÄSTÖJÄ WiseFusion- ja WisePenetrationprosessien yhteiskäytöllä HYÖDYT Vähemmän kaaren liikkeeseen vaikuttavia inhimillisiä virheitä Parempi hitsauksen tuottavuus Kevyt ja kestävä kaukosäädin helpottaa ja nopeuttaa toimintaa Helppo käyttää ja nopea ottaa käyttöön. Säästä aikaa, kustannuksia ja korjaustyötä helppokäyttöisellä käyttöliittymällä ja integroidulla virtalähteellä. Nopea käyttöönotto kevyillä, kestävillä ja joustavilla 2,5 metrin alumiinikiskoilla, jotka voi jopa taivuttaa kaarevien pintojen kuten säiliöiden tai putkien hitsausta varten. Kiskojen magneettikiinnitys säästää käyttöönotto- ja uudelleenasennusaikaa merkittävästi. Saatavilla on imukupit ei-magneettisia materiaaleja varten. Integroitu vaaputusyksikkö mahdollistaa useita vaaputusmuotoja Soveltuu käytettäväksi kaikissa hitsausasennoissa. Hitsauspistoolinpidin mahdollistaa kallistuksen ja vetävän/työntävän kulman joustavan säädön Merkittäviä säästöjä Reduced Gap Technology (RGT) avulla. Lue lisää A5 MIG Rail System

4 HYÖDYT HITSAA 25 % ENEMMÄN VUODESSA WiseFusion mahdollistaa hitsaamisen merkittävästi suuremmalla nopeudella ja kuitenkin samalla laatutasolla ja A-mitalla kuin perinteisessä kuumakaari- ja pulssihitsauksessa. WiseFusion-toiminnon käyttö nopeuttaa synergistä MIG-prosessia 20 % ja pulssihitsausta jopa 38 %. Hitsausnopeus nousee tasolta 60 cm/min tasolle 72 cm/min, ja kaariaika on 4 % parempi, koska valokaaren pituutta ei tarvitse säätää (50 % -> 52 % käyttösuhde). Voit hitsata vuodessa 161 km eli 25 % enemmän ja säästää euroa. Katso esimerkkilaskelma. WISEFUSIONIN JA WISEPENETRATIONIN SAMANAIKAISELLA KÄYTÖLLÄ 30 % PIENEMMÄT TYÖ- JA LISÄAINEKUSTANNUKSET Käyttämällä WiseFusion- ja WisePenetration-prosesseja yhdessä yhdeltä puolelta hitsattavissa enintään 25 mm:n paksuisten levyjen päittäisliitoksissa voit säästää jopa 30 % lisäainetta ja hitsausaikaa, koska voit pienentää railokulmaa. Lappeenrannan teknillisessä yliopistossa tehty tutkimus osoittaa, että liitoksen tekemiseen tarvitaan vähemmän hitsejä käytettäessä 30 asteen railokulmaa perinteisen 45 asteen sijasta. Esimerkkitapauksessa lisäaineen kulutus aleni tasolta 3,1 kg/m tasolle 2,3 kg/m. 4 A5 MIG Rail System

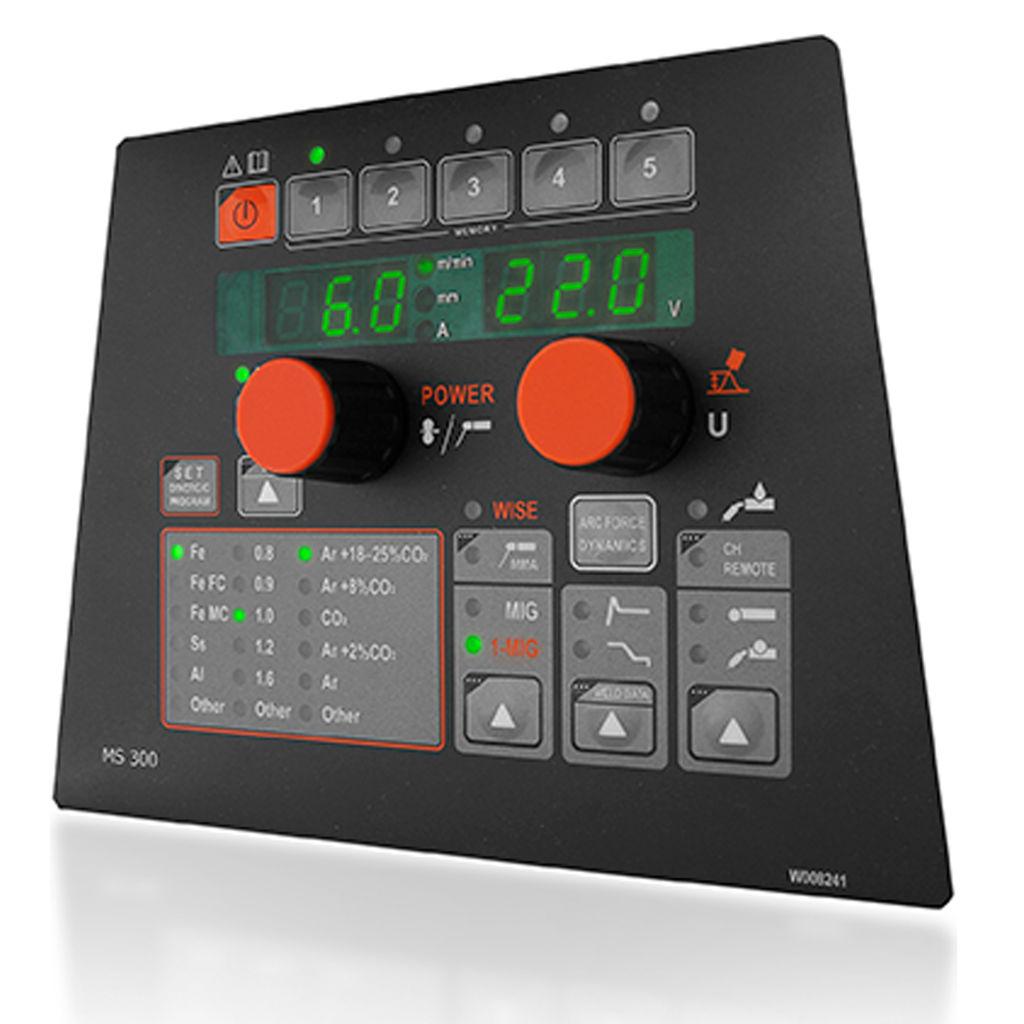

5 JÄRJESTELMÄN KOKOONPANO - LAITTEET A5 MIG Rail Welding Carriage - hitsauskuljetin Vankan sähkömoottorin ajama hitsauskuljetin. Siinä on hitsauspistoolinpidin ja integroitu vaaputusyksikkö, jossa on useita vaaputusmuotoja. Vaaputusyksikkö mahdollistaa kallistuksen ja vetävän/ työntävän kulman joustavan säädön. Kaksi mallia: ES-mallissa on sähkötoiminen pistoolin korkeuden valvonta ja DD-mallissa on kaksi näyttöä, jotta tiedot näkee mistä tahansa suunnasta. Rail 2500 Taipuisat korkealaatuiset alumiinikiskot, joissa erikoisvahvat magneetit. Taipuisia 2,5 metrin pituisia kiskoja voidaan käyttää erilaisilla alustoilla tasaisista kaareviin tai pyöreisiin luokasta 1500 OD ylöspäin. FastCool 10 FastCool 10 on FastMig M -hitsauslaitteille suunniteltu jäähdytyslaite, jota käytetään hitsauspistoolin jäähdyttämiseen. A5 MIG Remote Control Unit Kevyt ja kestävä kaukosäädin hitsausparametrien hallintaan ja ohjelman pikavalintaan. Toimii saumattomasti yhdessä Kempin virtalähteiden kanssa. Aloitus, lopetus ja hitsausparametrien muuttaminen on hyvin nopeaa ja helppoa. Helppo asentaa ja käyttää. FastMig M 420 Power source FastMig M 420 on tehokas monitoiminen virtalähde, joka soveltuu erilaisiin käyttökohteisiin. Laite on suunniteltu niille, jotka haluavat optimoida hitsauksen tuottavuuden ja laadun. FastMig MS 300 control panel MS-ohjauspaneeli sisältää helppokäyttöisiä synergisiä toimintoja ja monipuolisen valikoiman lisäominaisuuksia hitsaustyön optimointiin. Paketit soveltuvat erityisesti vaativaan teolliseen hitsaukseen. Tämä ohjauspaneeli on tarkoitettu MXF 65 EL- ja MXF 67 EL -langansyöttölaitteille. MXF 65 EL Wire feeder EL-langansyöttölaitteet soveltuvat synergisiin MS-ohjauspaneeleihin. Joustavuutta ja tehoa keskiraskaan ja raskaan teollisuuden kaikkiin hitsaussovelluksiin. Laite on yhteensopiva 300 mm:n kelan kanssa, ja sitä peittää alumiinikotelo. MMT 42C MMT 42C on hitsauspistooli mekanisoituun hitsaukseen. Hitsauspistooli on saatavana joko 3 metrin ( ) tai 4 metrin ( ) pituisena. Kaasujäähdytteinen, 420 A A5 MIG Rail System

6 JÄRJESTELMÄN KOKOONPANO - OHJELMISTOT WiseFusion Hitsaustoiminto, joka tekee hitsausjäljestä tasaisen laadukkaan kaikissa asennoissa säätelemällä automaattisesti valokaaren pituutta. Se luo ja ylläpitää optimaalista oikosulkuominaiskäyrää pulssi-mig/mag- ja kuumakaarihitsauksessa. WisePenetration Hitsaustoiminto varmistaa tunkeuman synergisessä MIG/MAG-hitsauksessa. Huolehtii tasaisesta hitsisulan jännitteestä riippumatta hitsauspistoolin asennosta tai pistoolin ja työkappaleen välisestä etäisyydestä. 6 A5 MIG Rail System

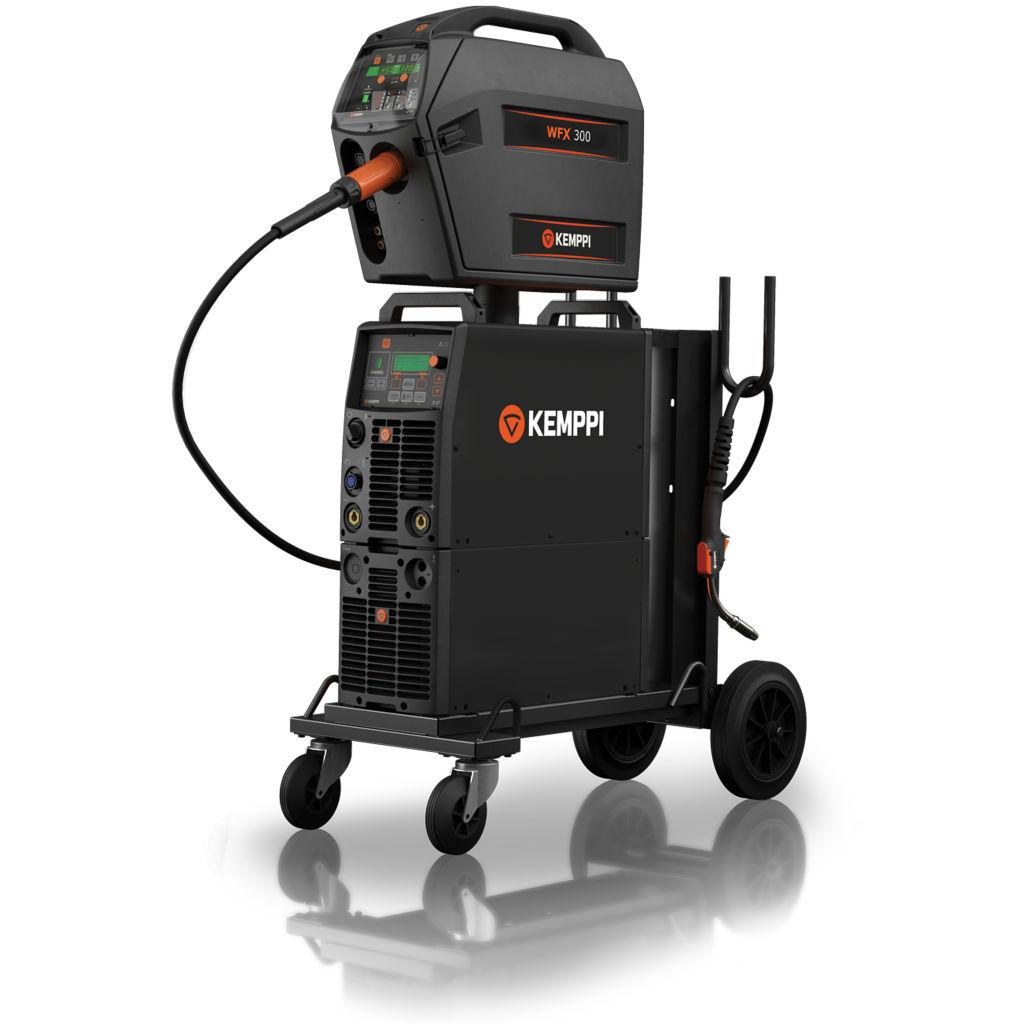

7 VAIHTOEHTO - LAITTEET JA OHJELMISTOT FastMig X Intelligent Laadukas moniprosessiratkaisu erilaisiin vaativiin hitsauskohteisiin. FastMig X Pipe Moniprosessihitsausratkaisu, joka on suunniteltu erityisesti putkistoille ja paineastioille. FastMig X Regular Laadukkaita moniprosessihitsauslaitteita vaativiin teollisuus- ja valmistusolosuhteisiin. SuperSnake GT02S/GT02SW - välisyöttölaite Innovatiivinen, palkittu välisyöttölaite tarjoaa häiriötöntä langansyöttöä. Lisää hitsauksen ulottuvuutta jopa 25 metrillä. Yhteensopiva Kemppi FastMig- ja Pro-hitsauslaitteiden ja Euro-MIG-hitsauspistoolien kanssa. MT51MWC MT51MWC on nestejäähdytteinen 500 A:n hitsauspistooli mekanisoituun hitsaukseen. Kaksi pituusvaihtoehtoa 4,5 m ( ) ja 6,0 m ( ). MMT MN 32C MMT MN 32C on 5 metrin pituinen kaasujäähdytteinen monikaulainen 320 A:n hitsauspistooli mekanisoituun hitsaukseen A5 MIG Rail System

8 TEKNISET TIEDOT A5 MIG Rail Welding Carriage - Hitsauskuljetin Tuotekoodi (-ES Model) (-ES DD Model) Kuljettimen nopeus Syöttöteho Kuljetusnopeus Vaaputusnopeus Vaaputusleveys Vaaputuksen siirtymä Pysähdysaika (määritettävissä erikseen kummallekin puolelle) cm/min V DC or V AC 200 cm/min mm/s 0-30 mm ± 40 mm s Vaaputusmuodot 3 Polttimen säätö vaakasuunnassa (manuaalinen) Ulkomitat P x L x K Paino ± 40 mm 365 x 217 x 255 mm 7.3 kg Rail 2500 Tuotekoodi A5 MIG Rail quick extension bracket - Pikajatkopala Tuotekoodi A5 MIG Rail magnet attachment 8 PCS - Magneettikiinnike Tuotekoodi FastCool 10 Tuotekoodi Jäähdytysneste Käyttöjännite 20% 40 % etanol/water 400V -15% +20% Liitäntäteho 250 W (100 %) Aloituspaine, enint. 0.4 MPa Käyttölämpötila C Kotelointiluokka Säiliön tilavuus Ulkomitat EMC-luokka Jäähdytysteho IP23S ca. 3 l 570 x 230 x 280 mm A 1 kw Varastointilämpötila C Paino 11 kg 8 A5 MIG Rail System

9 FastMig M 420 Power source Tuotekoodi Liitäntäjännite 3~ 50/60 Hz 400 V % Sulake, hidas 35A Generaattorin vähimmäisteho 20kVA (60%) 18kVA (100%) Hitsausalue Kuormitettavuus 60 % ED Kuormitettavuus 100 % ED Liitäntäteho 60 % ED Liitäntäteho 100 % ED Maksimihitsausjännite Tyhjäkäyntijännite (puikko) U0 = V 420 A 380 A 20 KVA 18 kva 45 V U0 = V, Uav = 50 V Tyhjäkäyntijännite, MIG/MAG U0 = 80 98V Hitsausvirta ja jännitealue, puikko (MMA) Tyhjäkäyntiteho 15 A/20 V 420 A/44 V 25 W Hyötysuhde maksimivirralla 89 % Tehokerroin maksimivirralla 0.87 Hitsausvirta ja jännitealue, MIG 20 A/12 V 420 A/44 V Käyttölämpötila C Ulkomitat P x L x K Paino (ilman varusteita) Kotelointiluokka mm 35 kg IP23S Standardit IEC , IEC , IEC Varastointilämpötila C MXF 65 EL Wire feeder Tuotekoodi Kuormitettavuus 60 % ED Kuormitettavuus 100 % ED Langansyöttömekanismi Lisäainelangat, Ss Lisäainelangat, Al Lisäainelangat, Fe Langansyöttönopeus Syöttöpyörien halkaisija Lisäainelangat, täytelanka Lankakelan paino (enintään) Lankakelan halkaisija (enintään) Ulkomitat Paino EL 520 A 440 A 4-roll mm mm mm 0 25 m/min 32 mm mm 20 kg 300 mm mm 11.1 kg A5 MIG Rail System

10 MMT 42C Tuotekoodi 3 m ,5 m Jäähdytystyyppi Lisäainelangat Kuormitettavuus, Ar + CO2 (100 %) Gas mm 350A A5 weaving tilt bracket - Vaaputuksen kallistinyksikkö Tuotekoodi A5 weaving turn bracket - Vaaputuksen sivuttaiskulman kallistinyksikkö Tuotekoodi A5 torch floating head - Polttimen kelluva pää Tuotekoodi A5 carriage carrying and storage box - Säilytyslaatikko Tuotekoodi Ulkomitat P x L x K 555 x 285 x 300 mm 10 A5 MIG Rail System
