Floodfore säätutka sateet

Transkriptio

1 Floodfore säätutka sateet Yleisesti käytetyt menetelmät: Pakotetaan tutkasateet tavalla tai toisella sademittariarvoihin lähellä sademittareita säilyttäen taas kauempana tutkasateet. (katso esim. RAINMUSIC Floodfore menetelmä: Korjataan tutkamittaukset mahdollisimman hyvin jonka jälkeen tehdään VPR-korjaukset (VPR = Vertcal Profile Correction). Lasketaan jopkaiselle vuorokaudelle kutakin tutkaa kohti sademittari mittausten avulla muunnos jolla koko VPR-korjattua tutkamittauskenttää muunnetaan, ja lasketaan näin muunnetusta kentästä sademäärät.

2 Menetelmäkuvaus versio 1.0 Poistetaan tutkamittauksista roskat (maakaikuja,laivoja,tuulivoimaloita, yms. ). Tehdään tutkamittauksille VPR-korjaus (korjaustermit on laskettu 15 min. välein kullekin tutkalle). Haetaan IL:n ilmastokannasta tunneittain sateen olomuoto (vesi,räntä,lumi) 10km*10km gridissä joka sovitetaan floodfore laskennassa käytettävään gridiin. Lasketaan tutkamittauksista (myös eri asteisesti korjatuista) vuorokautiset (06.00UTC 06.00UTC) sademäärät ( = R) useissa grideissä (4. lk. valuma-alueet, 1km*1km, binit,..) ja eritellään yllä mainittuihin sateen olomuotoluokkiin. Huomioidaan erikseen puuttuvat tutkamittausjaksot, puuttuvat VPR:t yms. erikois-/virhetilanteet, jotka merkitään lokitiedostoihin. Haetaan IL:n ilmastokannasta tutkamittauksia vastaavat sademittari-sateet (= G) ja lasketaan kaikille sademittareille vuorokautiset arvot C = 10*log(G/R), jotka luokitellaan sademittarityypin (manual, punnitseva autom., Vaisala FD12P) ja tutkaetäisyyden mukaan. Jokaista vrk:tta kohti lasketaan valittua laskentajaksoa (tässä 29 edeltävää vuorokautta) kohti kaikista edellä lasketuista C-arvoista kullekin tutkalle vuorokautinen sademittarikorjaus. Toistetaan koko laskenta ( siis kaikki tutkamittaukset 5 min. välein) käyttäen hyväksi edellä laskettuja korjaustermejä ja tuotetaan seuraavassa esiteltäviä tuloksia.

3 Sademittari säätutka vertailu Kaikkien säätutkien vuorokautiset sadevertailut kunkin tutkan mittausalueella sijaitsevien sademittarien kanssa. Yllä ensimmäisestä laskennasta saadut vertailuluvut. Alakuvassa tutkamittauksiin on sovellettu ensimmäisessä laskennassa saatuja muunnoksia ja verrattu sen jälkeen samoihin sademittari arvoihin kuin yläkuvassa. X-akselilla päivät alkaen ja y-akselilla 10*log(G/R) arvojen vuorokautinen keskiarvo (G=sademitarisade ja R=tutkasta saatu vastaava sade).

4 Puuttuvien/kopioitujen tutkamittausten vaikutus tutka-sademittari suhteisiin KOR ja VAN Ylemmät käyrät molemmissa kuvissa ovat korjaamattomista lasketut suhteet ja alemmat korjatuista lasketut uudet suhteet. Ensimmäisten (mustat) käyrien laskennasta on poistettu kaikki ne vuorokaudet joiden aikana tutkamittauksia on puuttunut. Toisten (punaiset) laskentaan on lisätty ne vuorokaudet jolloin mittausten puuttumiset voidaan korvata kopioimalla (korkeintaan 3 peräkkäistä). Kolmannet (vihreät) laskennassa kaikki vuorokaudet ja kaikki mittaukset ovat mukana.

5 Puuttuvien/kopioitujen tutkamittausten vaikutus tutka-sademittari suhteisiin ANJ ja IKA Ylemmät käyrät molemmissa kuvissa ovat korjaamattomista lasketut suhteet ja alemmat korjatuista lasketut uudet suhteet. Ensimmäisten (mustat) käyrien laskennasta on poistettu kaikki ne vuorokaudet joiden aikana tutkamittauksia on puuttunut. Toisten (punaiset) laskentaan on lisätty ne vuorokaudet jolloin mittausten puuttumiset voidaan korvata kopioimalla (korkeintaan 3 peräkkäistä). Kolmannet (vihreät) laskennassa kaikki vuorokaudet ja kaikki mittaukset ovat mukana.

6 Puuttuvien/kopioitujen tutkamittausten vaikutus tutka-sademittari suhteisiin KUO ja VIM Ylemmät käyrät molemmissa kuvissa ovat korjaamattomista lasketut suhteet ja alemmat korjatuista lasketut uudet suhteet. Ensimmäisten (mustat) käyrien laskennasta on poistettu kaikki ne vuorokaudet joiden aikana tutkamittauksia on puuttunut. Toisten (punaiset) laskentaan on lisätty ne vuorokaudet jolloin mittausten puuttumiset voidaan korvata kopioimalla (korkeintaan 3 peräkkäistä). Kolmannet (vihreät) laskennassa kaikki vuorokaudet ja kaikki mittaukset ovat mukana.

7 Puuttuvien/kopioitujen tutkamittausten vaikutus tutka-sademittari suhteisiin UTA ja LUO Ylemmät käyrät molemmissa kuvissa ovat korjaamattomista lasketut suhteet ja alemmat korjatuista lasketut uudet suhteet. Ensimmäisten (mustat) käyrien laskennasta on poistettu kaikki ne vuorokaudet joiden aikana tutkamittauksia on puuttunut. Toisten (punaiset) laskentaan on lisätty ne vuorokaudet jolloin mittausten puuttumiset voidaan korvata kopioimalla (korkeintaan 3 peräkkäistä). Kolmannet (vihreät) laskennassa kaikki vuorokaudet ja kaikki mittaukset ovat mukana.

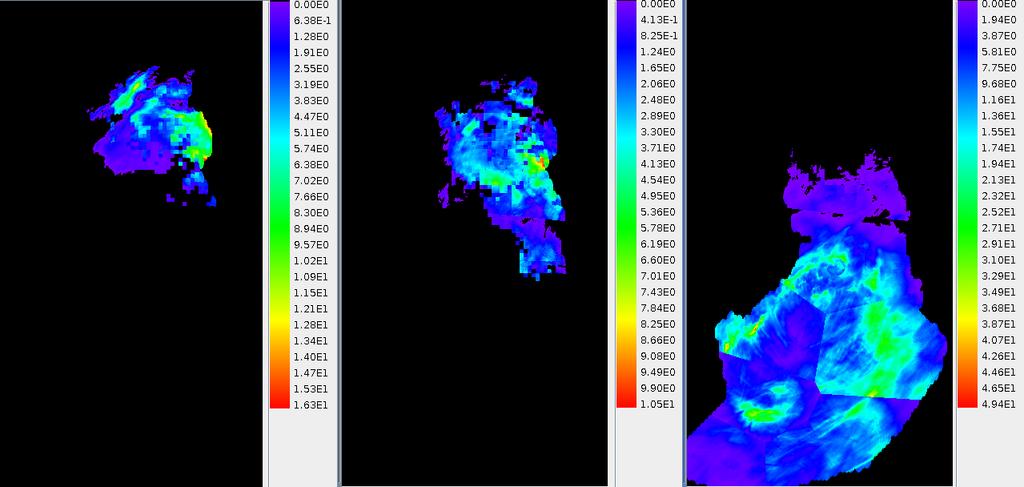

8 Vuorokautinen valuma-aluekohtainen sade (06UTC<->06UTC) Vasen kuva: tutkasade ilman sademittarikorjausta. Oikean puoleinen korjattu sademittareiden avulla. (Skaala kuvissa 2, 4,..., 28, 30,35,40,yli 45 mm.)

9 Heinäkuun 2009 sateet säätutkasta ja sademittareista laskettuina Kaikissa kuvissa sama asteikko 0 mm 135 mm. 1. Laskettu täysin korjaamattomista tutkamittauksista; 2. normaalit korjaukset (myös VPR); 3. korjaukset kuten 2:ssa, myös sademittareilla korjattu. 4. Ilmatieteen laitoksen ilmastokannan sadekartta ( virallinen sadekartta ).

10 Vesi-, räntä- ja lumisateen osuudet sateesta sekä sademittausten määrä prosentteina kaikista mittauksista tammikuussa Vesisateen osuus (%) kaikista sademittauksista; 2. räntäsateen osuus (%) kaikista sademittauksista ja 3. lumisateen osuus (%) kaikista sademittauksista. 4. sadetapahtumien osuus (%) kaikista sadetutkamittauksista (huomaa skaala 1% - 10%)

11 Lumi-, räntä- ja vesisateen osuudet sateesta sekä sademittausten määrä prosentteina kaikista mittauksista Lumi-, räntä- vesisade osuudet (%) sateista. Sateen osuus kaikista tutkamittauksista.

12 Lumi-, räntä ja vesisateen määrät mm

13 Sateen minimi- ja maksimiarvo sekä varianssi Luvut on laskettu niistä bineistä joiden keskipiste osuu kulloisellekin neliökilometrille.
